KÄYTTÖOHJE DM500T SCHEPPACH

Laitteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyn tarvittavia toimenpiteitä.

	Huomioi varoitus- ja turvallisuusohjeet!
	Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!
	Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman.
	Käytä hengityssuojainta. Kun työstetään puuta ja muita materiaaleja, voi muodostua terveydelle haitallista pölyä. Asbestia sisältäviä materiaaleja ei saa työstää!
	Käytä suojalaseja. Työskentelyn aikana syntyvät kipinät tai laitteesta sinkoilevat sirpaleet, lastut ja pöly voivat aiheuttaa sokeutumisen.
	Sido pitkät hiukset. Käytä hiusverkkoa.
	Käsineiden käyttö kielletty!
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo:

Sivu:

1. Johdanto 221
2. Laitteen kuvaus.... 221
3. Toimituksen sisältö 221
4. Määräystenmukainen käyttö 222
5. Yleiset turvallisuusohjeet....222
6. Jäännösriskit....225
7. Tekniset tiedot....225
8. Purkaminen pakkauksesta 225
9. Asennus 226
10. Käytössä 226
11. Työohjeita....228
12. Sähköliitäntä 228
13. Puhdistus ja huolto 229
14. Kuljetus 229
15. Varastointi 229
16. Hävittäminen ja kierrätys....229
17. Ohjeet häiriöiden poistoon....230
18. Vaatimustenmukaisuusvakuutus 323

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
• Käyttöohjeen laiminlyönti,
- Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset

- Muiden kuin alkuperäisten varaosien asennus javaihtaminen

- määräystenvastainen käyttö

- sähkölaitteiden rikkoutumiset laiminlyötäessä sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuoressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.

Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samanlaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus

1. 4-sakarainen keskiökärki

2. työkalualusta

2a. Ruuvi, korkeudensäätö

2b. Työkalualustan alaosa

1. Kisko ja moottoriyksikkö

2. Vastamutteri

3. siirtopylkkä

4. käsipyörä

5. Jalka

6. Vipu, siirtopylkkä

7. Vipu, työkalualusta

8. Päälle-kytkin

9. Pois-kytkin

10. Kuusiokoloavain

11. tasokiekko

12. Sorvitaltta, suora

13. Sorvitalta, ontto

14. Kiintoavain

15. Kuusioruuvit lukkorenkaalla ja aluslaatalla ja mutterilla

16. Käyttöakseli

17. Sulkuruuvi

18. Vaihteiston suojus

19. Kiinnitysruuvi

20. Moottoriyksikkö

21. Vipu, moottoriyksikkö

22. Käyttöhihnapyörä

23. Kiilahihna

24. Lukituskytkin

3. Toimituksen sisältö

• Sorvialusta (kaksiosainen)
• tasokiekko
• siirtopylkkä
  • Työkalualusta (kaksiosainen)
  • 2 sorvitalttaa (1 x suora, 1 x ontto)
• 2 kiintoavainta
• Kuusiokoloavain

• Asennusmateriaalit:

- 4 kuusioruuvia

- 4 lukkorengasta

- 4 aluslaattaa

- 4 mutteria

- Käyttöohje

4. Määräystenmukainen käyttö

Sorvialustaa käytetään vain puun työstämiseen sopivilla talttaraudoilla.

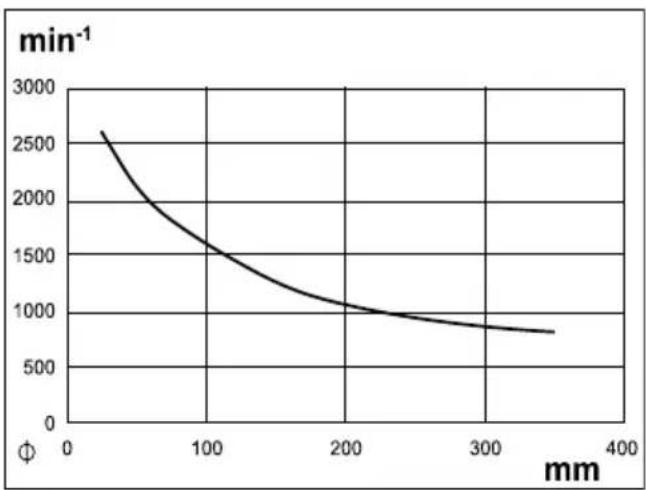

Kiristetyt työkappaleet asetetaan pyörivään liikkee-seen. Kierroslukua voidaan säätää. Käyttöosien toi-minnot voi tarkistaa seuraavista kuvauksista.

Kone täyttää voimassa olevan EY-konedirektiivin vaatimukset.

• Valmistajan määrittämiä turvallisuus-, työ- ja huoltomääräyksiä sekä teknisissä tiedoissa annettuja mittoja on noudatettava.
• Asianmukaiset tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset mää-räykset on huomioitava.
• Vain koneeseen perehtyneet asiantuntevat henkilöt, jotka ovat saaneet opastuksen koneella työskentelyyn liittyvistä vaaroista, saavat käyttää, huoltaa tai korjata konetta. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.
• Konetta saa käyttää vain valmistajan alkuperäisillä lisävarusteilla ja alkuperäisillä työkaluilla.
• Kaikki tämän ylittävä käyttö katsotaan määräystenvastaiseksi käytöksi. Valmistaja ei vastaa siitä aiheutuvista vahingoista, käyttäjä on tällöin yksin vastuussa.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Yleiset turvallisuusohjeet

Sähkötyökalujen yleiset turvallisuusohjeet

⚠ VARIOITUS! Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa.

Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) tai akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalu-eilla voi aiheuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdys-vaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyökalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan.

Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.
c) Pidä sähkötyökalu loitolla sateesta tai kosteu-desta. Jos sähkötyökaluun pääsee vettä, sähköiskun vaara kasvaa.
d) Älä käytä johtoa väärin esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista laitteen osista. Kun johto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.
e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoa, joka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.

b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestekenkien, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.

c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.

d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä laitteen osassa oleva työkalu tai avain voi aiheuttaa vammoja.

e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.

f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi, vaatteesi ja käsineesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.

g) Jos pölynimu- ja -keräyslaitteet voidaan asentaa, varmista, että ne on liitetty ja niitä käytetään oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.

h) Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujenturvamääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.

Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.

b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voi kytkeä asianmukaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.

c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.

d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.

e) Hoida sähkötyökaluja ja käytettäviä työkaluja huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuiksien taustalla on sähkötyökalujen huono huolto.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.

g) Käytä sähkötyökalua, lisävarusteita, käyttö- työkaluja jne. näiden ohjeiden mukaisella ta- valla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

Huolto

a) Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena.

Varoitus! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

Sorvialustan turvallisuusohjeet

• Laitteen saa liittää vain asianmukaisesti maadoitet-tuun pistorasiaan.
• Perehdy koneen ominaisuuksiin ja sorvaustekniikkaan ennen kuin otat koneen käyttöön.
• Tarkasta, onko työkappaleissa halkeamia tai oksia. Liimaliitosten on täytynyt kovettua kokonaan ennen kääntämistä.
• Varmista, että työkappale on lukittunut hyvin ja kaikki irtonaiset osat on varmistettu.
• Varmista ennen koneen päälle kytkemistä, että työkappale on vapaasti käännettävissä kädellä.
• Pidä kädet ja sormet kaukana pyörivästä työkappaleesta.
• Kytke kone pois päältä ja odota, kunnes se on py-sähtynyt, ennen kuin alat säätää työkappaletta, siir-topylkkää tai työkalualustaa.
• Huolto-, säätö-, kalibrointi- ja puhdistustöitä saa suorittaa vain moottorin ollessa sammutettuna.
• Kone on tarkoitettu käytettäväksi vain saa käyttää vain sorvausterien kanssa.
• Laita sorvausterät aina turvalliseen paikkaan säilytykseen ennen kuin poistut työpaikalta.
• Älä käytä sorvikonetta ilman suojuksia ja suojalaitteita.
• Pidä leikkuutyökalut terävinä.
• Käytä alhaisinta nopeutta, kun aloitat uuden työkappaleen työstämisen.
• Pysäytä sorvikone aina hitaimmasta nopeudesta. Jos sorvikone käy niin nopeasti, että se tärisee, vaarana on, että työkappale sinkoutuu ulos tai leikkuutyökalu irtoaa otteesta.
• Älä anna leikkuutyökalujen pureutua työkappaleeseen. Puu voi haljeta tai sorvi sinkoutua pois.
• Sijoita työkalualusta aina sorvikoneen keskilinjan yläpuolelle, kun muotoilet työkappaletta.

• Ennen kuin työkappale kiinnitetään etulevyyn, se on työstettävä mahdollisimman karkeaksi, että se voidaan tehdä mahdollisimman pyöreäksi. Näin mini-moidaan työkappaleen tärinää sorvaamisen aikana. Kiinnitä työkappale aina varmalla tavalla etulevyyn. Muuten työkappale voi sinkoutua pois sorvikoneesta.

• Käytä harjaa tai paineilmaa puulastujen poistamiseen; älä koskaan poista niitä käsilläsi. Lastut ovat teräviä.

• Leikkuutyökalun on oltava aina tukevasti työkalun pidintä vasten tai kiinnitysistukassa ja säädettynä niin, että puunpala rajoittaa ylitystä. Tämä vähentää työkalun rikkoutumisen tai vääntymisen mahdollisuutta.
• Sorvikonetta ei saa ylittää sen ollessa käynnissä.
• Ohjaa työkappaletta vain leikkuutyökalun pyörimissuuntaa vastaan. Työkappaleen on pyörittävä aina sen suuntaan.
• Älä jätä laitetta ilman valvontaa, kun se on liitettynä pistorasiaan. Kytke se aina pois päältä ja vedä pistoke irti pistorasiasta ennen kuin poistut laitteen luota.
• Tämä tuote ei ole leikkikalu. Sitä on säilytettävä poissa lasten ulottuvilta.
• Jotkut hiomisen, sahaamisen, hionnan, poraamisen ja muiden rakennustöiden aikana syntyvät pölyt sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, sikiövaurioita tai muita lisääntymisterveydellisiä ongelmia. Joitain esimerkkejä näistä kemikaaleista ovat:
  – Lyijymaalin sisältämä lyijy
  – Tiilin ja sementin tai muiden muuraustuotteiden sisältämä kiteinen piihappo
  – Kemiallisesti käsitellyn puun sisältämä arseeni tai kromi
  – Riski vaihtelee siitä riippuen, miten usein näitä töitä suoritetaan. Näille kemikaaleille altistumisen vähentämiseksi: Työskentele aina hyvin tuuletetulla alueella ja työskentele hyväksyttyjen turvalaitteiden kanssa, joita ovat esimerkiksi erityisesti mikroskooppisen pienten hiukkasten suodattamiseen kehitetyt pölynaamarit.

- Sydämentahdistinta käyttävien henkilöiden on neuvoteltava lääkärin kanssa ennen käyttöä. Sähkömagneettiset kentät sydämentahdistimen lähellä voivat häiritä sydämentahdistimen toimintaa tai aiheuttaa sen rikkoutumisen. Lisäksi sydämentahdistinta käyttävien henkilöiden täytyy:

– Välttää yksin työskentelemistä.

- Suorittaa huolto ja tarkastus oikein sähköiskun välttämiseksi.

- Tässä käyttäjän käsikirjassa kuvatut varoitukset, varotoimenpiteet ja ohjeet eivät voi kattaa kaikkia mahdollisia käyttötapauksia ja tilanteita. Koneen omistajan täytyy ymmärtää, että terve järki ja varovaisuus ovat asioita, joita ei voi tehdä koneen ominaisuuksiksi, vaan koneen omistajan on huolehdittava niiden toteutumisesta itse.

Tasokiekkojen käyttöä koskevat lisäturvallisuus- ohjeet

• Varmista, että tasokiekko on oikean kokoinen, jotta työkappale on kunnolla tuettu.
• Varmista, että työkappale on kiinnitetty kunnolla tasokiekkoon.
• Leikkaa työkappale ennen tasokiekon päälle asentamista mahdollisimman lähelle lopullista muotoaan.
• Tasokiekon työstämiseen käytetään vain kaavinterää. Leikkuuterät voivat helposti irrota otteesta.
• Huolehdi siitä, että sorvausterä ei voi osua pidätinruuviin työkappaleen valmiissa mitoissa.

6. Jäännösriskit

Kone on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Työstä vain valikoituja puita, joissa ei ole virheitä, kuten: Oksakohtia, poikittaishalkeamia, pintahalkeamia. Viallisella puulla on taipumus murtua, mistä aiheutuu vaaratilanteita työskentelyn aikana.
• Huolimattomasti liimatut puut voivat räjähtää keskipakoisvoiman vuoksi työstön aikana.

- Ennen kiristämistä raaka työkappale leikataan neliön muotoon, keskitetään ja turvallinen kiristys varmistetaan. Epätasapaino työkappaleessa aiheuttaa loukkaantumisvaaran.

- Loukkaantumisvaara huolimattoman työkalun ohjaamisen vuoksi, kun työkalualustaa ei ole asetettu tarkasti ja sorvaustyökalu on tylsä. Moitteeton, teräväksi teroitettu sorvaustyökalu on asianmukaisen sorvauksen edellytys.

- Pyörivän työkappaleen aiheuttama vaara terveydelle, jos käyttäjällä on pitkät hiukset tai jos hänellä on löysät vaatteet. Käytä henkilökohtaista suojavarustusta, kuten hiusverkkoa ja vartaloa myötäileviä vaatteita.

- Puupölyjen tai puunlastujen aiheuttama vaara terveydelle. Käytä henkilökohtaista suojavarustusta kuten pölynaamaria.

- Sähkövirran aiheuttama vaara terveydelle, jos käytetään epäasianmukaisia virtajohtoja.

- Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä riskejä.

- Jäännösriskit voidaan minimoida noudattamalla käyttöohjeiden lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.

7. Tekniset tiedot

Mitat P x L x K 890 x 325 x 414 mm

Kierrosluku 890/1260/1760/2600 min	-1
Työkappaleen maksimikoko.	500 mm
Työkalun halkaisija enint.	350 mm
Karan pään kierre M18 x 2,5
Paino 18 kg
Moottori 230-240 V / 50 Hz
Ottoteho 400 W S6 15%

Oikeus teknisiin muutoksiin pidätetään

*Käyttötapa S6 15%, keskeytymätön jaksottainen käyttö. Käyttö koostuu käynnistysajasta, vakiokuormituksen ajasta ja tyhjäkäyntiajasta. Kuormitusjakso on 10 minuuttia, suhteellinen kytkentäaika on 15% kuormitusjaksosta.

Melu- ja tärinäarvot on määritetty standardin EN 61029 mukaisesti.

Äänen painetaso L_pA	71 dB
Epävarmuus K_pA	3 dB
Äänen tehotaso L_WA	84 dB
Epävarmuus K_WA	3 dB

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman. Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) on määritetty EN 61029 mukaisesti.

8. Purkaminen pakkauksesta

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

• Perehdy laitteeseen käyttöohjeen avulla ennen sen käyttöä.

• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.

• Ilmoita tilauksissa laitteesi tuotenumero ja valmistusvuosi.

HUOMIO!

Laite ja pakkausmateriaali eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

9. Asennus

Sorvialustan pystytys (kuva 1)

1. Aseta sorvialusta tukevalle alustalle.
2. Ruuvaa sorvialusta kiinni alustaan. Käytä tätä varten kahdessa jalassa (7) olevia kahta porausreikää.
3. Voit käyttää tätä varten mukana toimitettuja kuusioruuveja (17).
4. Laita aluslaatta ja lukitusrengas kuusioruuvin (17) päälle (katso kuva 1).
5. Ruuvaa sorvialusta kiinni alustaan kuusioruuvilla, aluslaatalla, lukitusrenkaalla ja mutterilla (17).

Työkappaleen kiinnittimien asennus/vaihto(Kuva 2)

HUOMIO!

Kytke laite pois päältä ja irrota verkkopistoke.

4-sakaraisen keskiökärjen asennus

1. Irrota tasolaikka (13) tarvittaessa. Pidä käyttöak- selia (18) paikallaan kiintoavaimella (16) ja kierrä tasolaikka (13) irti käyttöakselista (18).
2. Pidä käyttöakselia (18) paikallaan kiintoavaimella (16).
3. Kierrä 4-sakarainen keskiökärki (1) kahden kiintoavaimen (16) avulla kiinni käyttöakseliin.

Kun halutaan sorvata esim. maljoja tai kattiloita, on käytettävä tasolaikkaa (13) 4-sakaraisen keskiökärjen (1) tilalla.

Tasolaikan asennus

1. Irrota 4-sakarainen keskiökärki (1) tarvittaessa. Aseta tätä varten toinen kiintoavain (16) kiinni käyttöakseliin (18) ja toinen 4-sakaraiseen keskiökärkeen (1) ja kierrä 4-sakarainen keskiökärki (1) irti.

2. Pidä käyttöakselia (18) paikallaan kiintoavaimella (16).

3. Kierrä tasolaikka (13) kiinni käyttöakseliin (18).

10. Käytössä

HUOMIO!

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

Kierrosluvun valinta (kuva 3)

HUOMIO!

Virtapistoke ei saa olla liitettynä silloin, kun kierroslukua säädetään.

Oikean kierrosluvun valinta:

• Kun käsittelet uusia työkappaleita, valitse ensin pieni kierrosluku. Nosta kierroslukua työkappaleen massiivisuuden vähentyessä.
• Oikean kierrosluvun valinta riippuu useista tekijöistä, esim. työkappaleen materiaalista, halkaisijasta, pituudesta ja epätasapainosta. Pääsääntöisesti pätee: Kun käsitellään kovaa puuta, kulmikkaita, pitkiä tai suuren halkaisijan omaavia työkappaleita, tulee valita pieni kierrosluku.

- Käytä kierroslukua valitessasi apuna taulukkoa:

X-akselilla näkyy työkappaleen halkaisija. Y-akselilta voi lukea kierrosluvun. Siirry työkappaleen halkaisijaa pitkin pystysuoraan ylöspäin ja lue kierrosluku siitä kohdasta, missä pystysuora linja risteää käyrän kanssa.

1. Löysää molempien vaihteiston suojusten (20) molemmat lukkoruuvit (19).
2. Avaa vaihteiston suojukset (20).

3. Löysää moottoriyksikön kiinnitysruuvi (21) kuusio-koloavaimella (12).

4. Nosta moottoriyksikköä (22) vivulla (23) voidaksesi löysätä kiilahihnaa (25).

5. Kiinnitä moottoriyksikkö (22) kiristämällä kiinnitysruuvin (21).

6. Aseta kiilahihna (25) käyttöhihnapyörän (24) haluttuun uraan vastaavan kierrosluvun saavuttamiseksi:

Kiilahihnan on oltava ylemmässä ja alemmas- sa käyttöhihnapyörässä samassa urassa.

Huomautus: Molemmissa vaihteiston suojuksissa (20) on lukituskytkin (26). Lukituskytkin (26) akti-voituu automaattisesti, kun vaihteiston suojukset (20) suljetaan. Jos vaihteiston suojusta (20) ei ole suljettu oikein, laitetta ei voi kytkeä päälle.

1. Löysää kiinnitysruuvi (21) ja päästä vipu moottoriyksikön kanssa uudelleen alas, jolloin kiilahihna kiristyy.
2. Kiinnitä kiinnitysruuvi (21).
3. Sulje vaihteiston suojukset (20). Kiinnitä vaihteiston suojukset lukkoruuveilla (19).

Työkappaleen varmistaminen

Varmistaminen 4-sakaraisella keskiökärjellä (1) ja siirtopylkällä (5) (kuva 1)

1. Piirrä vino viiva työkappaleen molempiin päihin kulmasta kulmaan keskikohdan paikantamiseksi. Keskikohta on se paikka, jossa viivat risteävät. Tee siihen keskitysreikä, johon 4-sakarainen keskiökärki ja siirtopylkkä asetetaan työkappaleessa. Näin varmistetaan parempi pito.
2. Tee n. 2 mm syvä sahausleikkaus diagonaalia pitkin, jotta 4-sakarainen keskiökärki (1) voi tarttua paremmin.
3. Aseta irrotettu 4-sakarainen keskiökärki (1) keskitetysti työkappaleen keskikohtaan. Iske 4-sakarainen keskiökärki (1) puuvasaralla (ei sisälly toimitukseen) kevyesti työkappaleeseen. Varmista tällöin, että 4-sakaraisen keskiökärjen (1) kierre suojataan esim. laudalla.
4. Ota 4-sakarainen keskiökärki (1) uudelleen pois työkappaleesta.
5. Asenna 4-sakarainen keskiökärki (1) sen jälkeen (takaisin) laitteeseen.

Huomautus: 4-sakaraisen keskiökärjen asennus ja irrottaminen on kuvattu luvussa "Työkappaleen kiinnittimien asennus/vaihto".

1. Aseta työkappale kiinni 4-sakaraiseen keskiökärkeen (1). Varmista tällöin, että 4-sakarainen keskiökärki (1) menee iskettyyn uraan, koska muuten turvallinen kiristys ei ole taattu.
2. Avaa siirtopylkän vipu (8).
3. Työnnä siirtopylkkää 4-sakaraisen keskiökärjen (1) suuntaan, kunnes se on lähes kiinni työkappa-leessa, jotta se kiristyy.
4. Kiinnitä siirtopylkkä painamalla vipu (8) alas.
5. Käytä hienosäätöön käsipyörää (6).
6. Kiinnitä käsipyörä tähän asentoon vastamutterilla (4).

Tasolaikan (13) varmistaminen (kuva 2)

1. Pidä käyttöakselia (18) paikallaan kiintoavaimella (16).
2. Kierrä tasolaikka (13) irti käyttöakselista (18).
3. Kiinnitä työkappale puuruuveilla (eivät sisälly toimitukseen) tasolaikkaan (13).

HUOMIO!

Loukkaantumisvaara! Puuruuvit on sijoitetta- va niin, että ne eivät paljastu työkappaleesta vahingossa, kun sitä työstetään työkalulla.

1. Pidä käyttöakselia (18) paikallaan kiintoavaimella (16).
2. Kierrä tasolaikka (13) asennetun työkappaleen kanssa kiinni käyttöakseliin (18).

Työkalualustan säätö (kuva 1)

HUOMIO!

Loukkaantumisvaara! Varmista, että työkalualusta on kiinnitetty hyvin ja että se ei voi irrota käytön aikana.

Työkalualustan kiinnittäminen/irrottaminen

1. Työkalualusta (2) kiinnitetään painamalla vipu (9) alas.
2. Työkalualusta (2) irrotetaan painamalla vipu (9) ylös. Työkalualustaa voidaan nyt siirtää.

Huomautus:

Jos työkalualusta (2) tai siirtopylkkä (5) liikkuu kankeasti, säädä alapuolella olevaa mutteria kiintoavaimella tai räikkäavaimella (SW 19).

Työkalualustan korkeudensäätö

1. Avaa ruuvi (2a) työkalualustan (2b) alaosassa.

2. Säädä haluttu korkeus.

3. Kiinnitä työkalualusta (2) kiertämällä ruuvin (2a) kiinni.

Kytkeminen päälle/pois (kuva 1)

1. Liitä laite virtalähteeseen.
2. Päälle kytkeminen: Kytke laite päälle painamalla päälle-kytkintä (10).
3. Kytkeminen pois päältä: Kytke laite pois päältä pai-namalla pois-kytkintä (11).

HUOMIO!

Kun laite jätetään valvomatta tai kun työ tulee valmiiksi, vedä virtapistoke irti pistorasiasta.

11. Työohjeita

• Tutustu ammattikirjallisuuteen ennen kuin alat työskennellä.
• Huomioi työkappaletta valitessasi oksat, oksanreiät, halkeamat tai vastaavat. Voit menettää työkalun hallinnan, mistä voi seurata vakava loukkaantuminen. Halkeilleet työkappaleet voivat pirstoutua sorvaamisen aikana. Loukkaantumisvaara!
• Leikkaa työkappale ennen työstämistä mahdollisimman lähelle lopullista muotoaan.
• Huomioi suurin sallittu työkappaleen pituus ja suurin sallittu työkappaleen halkaisija! Ne löytyvät teknisistä tiedoista.
• Työkappale on kiinnitettävä keskitetysti. Epätasa-painoisesti pyörivä työkappale vaikuttaa koneen käyttöikään negatiivisesti.
• Käytä vain sorvaamiseen sopivia työkaluja.
• Älä koskaan seiso työkappaleen lentoradalla.
• Tarkasta seuraavat asiat käsin pyörittämällä ennen työn aloittamista, kun virtapistoke on irrotettu pistorasiasta:
• Onko työkappale lujasti kiinni?
• Koskeeko työkappale työkalualustaan?
• Aloita aina alhaisella kierrosluvulla ja nosta kierros-lukua vaiheittain.
• Ohjaa työkalu työkappaleeseen vasta sitten, kun säädetty työstönopeus on saavutettu.

Tukosten poistaminen

Kytke laite pois päältä ja irrota verkkopistoke.

Puhdista laite pölystä ja lastuista tukosten poistami- seksi.

12. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

Viallinen sähköliitosjohto

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voivat olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai joh-dettu väärin.
  • Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähkölliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir- taverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Sak-san sähkötekniiikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05VV-F.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Vaihtovirtamoottori

• Verkkojännitteen on oltava 230 V\~.
• Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.

Kytkentätyyppi X

Jos tämän laitteen verkkoliitäntäjohto on vioittunut, se on vaihdettava erityiseen liitäntäjohtoon, joka on saatavana valmistajalta tai sen asiakaspalvelusta.

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi
  • Koneen tyyppikilven tiedot
  • Moottorin tyyppikilven tiedot

13. Puhdistus ja huolto

Varoitus! Vedä verkkovirran pistoke irti aina ennen kuin alat suorittaa säätö-, kunnossapito- tai korjaustöitä!

Yleiset huoltotoimenpiteet

Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta. Voitele pyörivät osat kerran kuukaudessa varmistaaksesi työkalun pitkän käyttöiän. Älä voitele moottoria. Älä käytä muovin puhdistamiseen syövyttäviä aineita.

Huolto

Laitteen sisällä ei ole muita huollettavia osia.

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Hiiliharjat, kiilahihna

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

14. Kuljetus

Jos laite halutaan siirtää toiseen paikkaan, irrota laite verkosta ja aseta se toiseen sitä varten tarkoitettuun paikkaan.

Huomio!

Kuumat pinnat. Palovammojen vaara. Kuljeta konetta vasta sitten, kun moottoriyksikkö (22) on jäähtynyt täydellisesti.

Sorvialustan kantaminen on tehtävä mieluiten kahden henkilön yhteistyönä. Kun kuljetat sorvialustaa, tartu siihen ulkoisista jaloista (7) ja moottoriyksiköllä varustetusta kiskosta (3).

15. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Ihanteellinen varastointilämpötila on 5–30 °C.

Säilytä ruohonleikkuria alkuperäisessä pakkauksessaan. Peitä ruohonleikkuri suojataksesi sitä pölyltä tai kosteudelta. Säilytä käyttöohje ruohonleikkurin läheisyydessä.

16. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

- Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.

- Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.

- Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!

- Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

- Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

- Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)

- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.

- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.

- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

17. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, kuinka toimia, jos tuotteesi ei joskus toimi oikein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen.

Häiriö Mahdolliset syyt Korjauskeinot
Leikkauslaatu on huono.	Leikkuutyökalu on tylsä. Teroita tai vaihda leikkuutyökalu.
	Liian aggressiivinen leikkaus. Vähennä työpainetta.
	Leikkuutyökalu sijoitetaan työkalun keskilinjan alapuolelle.	Laske leikkuutyökalu enintään 3 mm työkalun keskilinjan yläpuolelle.
	Nosta työstönopeus hitaaseen työstönopeuteen.	Säädä nopeutta.
Lilallista tärinää työstettäessä ohuita työkappaleita.	Leikkuutyökalu on työkappaleen keskilinjan alapuolella.	Nosta leikkuutyökalu työkappaleen keskilinjan päälle.
	Liian aggressiivinen leikkaus Vähennä työpainetta.
Lilallista tärinää työstettäessä suuria työkappaleita tai kuoria.	Karapylkkä ja/tai siirtopyllkkä on sijoitettu epätasaisesti työkappaleen päihin.	Tarkasta, onko työkappaleen kärjet karapylkässä ja/tai siirtopyllkässä asetettu oikein.
	Työkappaletta ei ole tasapainotettu. Leikkaa	työkappaleen päätä, kunnes työkappale on tasapainotettu.
Sorvikone ei pyöri. Johtoa	ei ole liitetty pistorasiaan. Liitä pistorasiaan.
	Moottorin käsittelyluukun sisäpuolella oleva avatun oven turvakytkin on rikki tai lukittunut.	Vaihda avatun oven turvakytkin.
Sorvikone ei kytkeydy pois päältä.	Vahingoittunut tai viallinen verkkovirran kytkin ja/tai sisäinen johdotus.	Vedä sorvikoneen pistoke heti irti pistorasiasta. Käytä sorvikonetta vasta sitten, kun pätevä huoltoteknikko on korjannut sen.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
