BRUKSANVISNING DM500T SCHEPPACH

Förklaring av symbolerna på apparaten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Beakta varnings- och säkerhetsanvisningar!
	Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen!
	Använd ett hörselskydd. Buller kan orsaka hörselskador.
	Bär andningsmask. När du arbetar med trä och andra material kan hälsovådligt damm uppstå. Asbesthaltigt material får inte bearbetas!
	Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr flisor, spån och damm från maskinen, kan det orsaka synförlust.
	Bär inte långt hår löst. Använd hårnät.
	Förbjudet att använda handskar!
	Produkten uppfyller kraven i gällande europeiska direktiv.
⚠ Observera!	I denna instruktionsmanual har vi försett ställen som berör din säkerhet med denna symbol.
	Produkten uppfyller kraven i gällande serbiska direktiv.

Innehållsförteckning:

Sida:

1. Inledning 209
2. Maskinbeskrivning.... 209
3. Leveransomfång 209
4. Avsedd användning 210
5. Allmänna säkerhetsanvisningar 210
6. Resterande risker 212
7. Tekniska speci kationer 213
8. Uppackning....213
9. Montering....213
10. Drift 214
11. Arbetsinstruktioner 215
12. Elektrisk anslutning....216
13. Rengöring och underhåll 216
14. Transport....216
15. Lagring....216
16. Avfallshantering och återvinning 217
17. Felsökning....218
18. Försäkran om överensstämmelse 323

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.
- Om driftsanvisningen inte följs
- Vid reparationer genom utomstående, icke auktoriserade personer.
- Vid byte och montering av reservdelar som inte är original
• Felaktig användning
- Den elektriska anläggningen slutar fungera om man inte följer de elektriska föreskrifterna och VDE-bestämmelse 0100, DIN 57113 / VDE0113

Beakta följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten. Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

2. Maskinbeskrivning

1. 4-spår-dubb
2. Verktygsbord
   2a. Skruv, höjdinställning
   2b. Undre delen av verktygsbordet
3. Skena med motorenhet
4. Låsmutter
5. Dubbdocka
6. Handratt
7. Fot
8. Spak, dubbdocka
9. Spak, verktygsbord
10. Påslagningsknapp
11. Avstängningsknapp
12. Insexnyckel
13. Planskiva
14. Svarvstål, rakt
15. Svarvstål, ihåligt
16. U-nyckel
17. Drivaxel
18. Låsskruv
19. Växellådeskydd
20. Fasthällningsskruv
21. Motorenhet
22. Spak, motorenhet
23. Drivskiva
24. Kilrem

25. Förreglingsspärr

26. Sexkantsskruvar med spännbricka och bricka och mutter

3. Leveransomfång

• Svarv (två delar)
• Planskiva
• Dubbdocka
• Verktygsbord (två delar)
  • 2 svarvstål (1x rakt, 1x ihåligt)
• 2 x U-nyckel
• Insexnyckel
  • Monteringsmaterial:
• 4 sexkantsskruvar
• 4 spännbrickor
• 4 brickor
• 4 muttrar
• Instruktionsmanual

4. Avsedd användning

Svarvmaskinen är avsedd för att bearbeta trä med hjälp av svarvjärn.

De fastspända arbetsstyckena försätts i rotation. Här kan olika varvtal ställas in. Manövreringsdelarnas funktion beskrivs i de efterföljande beskrivningarna.

Maskinen motsvarar det gällande EU-maskindirektivet.

• Tillverkarens säkerhets-, arbets- och underhållsföreskrifter samt de mått som anges i den tekniska specifikationen måste följas.
• Gällande föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste beaktas.
• Maskinen får bara användas, underhållas eller repareras av personer som känner till dessa arbeten och dess risker. Egenmäktiga förändringar av maskinen fritar tillverkaren från allt ansvar för därav resulterande skador.
• Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.
• Annan användning är felaktig. Tillverkaren ansvarar inte för skador som i så fall uppstår och användaren ansvarar ensam för risken.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

5. Allmänna säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

⚠️ VARNING! Läs alla säkerhetsanvisningar, in-□V□W□U□X□N□W□L□R□Q□H□U□,□ □L□O□O□X□V□W□U□D□Wtioner som medföljer detta elverktyg. Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.

Begreppet elverktyg som används i säkerhetsanvisningarna avser såväl eldrivna elverktyg (med elsladd) som batteridrivna elverktyg (utan elsladd).

Arbetsplatssäkerhet

a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med ex- □S□O□R□V□L□R□Q□V□U□L□V□N□□R□P□G□H□W□□∅□Q□Q□V□□D□Q gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir distraherad.

Elsäkerhet

a) Elverktygets stickkontakt måste passa i elutta- get. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter tillsammans med jordade elredskap. Intakta stickkontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
c) Låt inte elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar.
d) Använd inte sladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elredskapet eller för att dra ut kontakten ur uttaget. Håll kabeln borta från värme, olja, föremål med vassa kanter och rörliga maskindelar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) Om du använder en förlängningssladd när du arbetar med ett elredskap utomhus måste den vara avsedd för utomhusbruk. Förlängnings- Q: H: L: D: R: F: S: K: M: W: A: N: Q: A: F: O: N: P: H: U: S: U: H: F: I: S: R: A: N: D risken för elstötar.

f) Använd en jordfelsbrytare om du måste använda elredskapet i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.

Personsäkerhet

a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel.

Ett ögonblicks oaktsamhet vid användning av elverktyget kan leda till allvarliga olyckor.

b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elredskapets användning, som munskydd, halksäkra säkerhetsskor, hjälm och hörselskydd, minskar risken för personskador.
c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på bryta- ren när du bär elverktyget, eller om elverktyget är tillslaget när det ansluts till strömförsörjningen.
d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel inuti en roterande maskindel kan orsaka personskador.
e) Undvik en onormal kroppsställning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.
f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår, kläder och handskar på avständ från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.

dammsugning och dammuppsamling ska du se till att de är anslutna och används på rätt sätt. Användning av en dammutsugning kan mins ka risker orsakade av damm.

h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.

Använda och hantera elverktyget

a) Överbelasta inte maskinen. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.
b) Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.
c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskininställningar, byter delar hos insatsverktyget eller lägger undan elverktyget.

Denna försiktighetsåtgärd förhindrar att du startar elverktyget oavsiktligt.

d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.
e) Ta väl hand om elverktyg och insättningsverk- tyg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på el- redskapets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg.
f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.
g) Använd elverktyget, tillbehören och andra tillbehör som används under arbetet enligt anvisningarna i denna bruksanvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.
h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.

Service

a) (OYHUNWJ PinVWHUHSDUIHUDV fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.

Varning!

Detta el-verktyg skapar ett elektromagnetiskt fält under drift. Detta fält kan påverka aktiva eller passiva medicinska implantat under vissa omständigheter. För att förminska risken för allvarliga eller dödliga skador, rekommenderar vi att personer med medicinska implantat rådfrågar sina läkare och tillverkaren av det medicinska implantatet, innan de manövrerar el-verktyget.

Säkerhetsanvisningar för svarvbänken

• Maskinen måste anslutas till ett korrekt jordat uttag.
• Bekanta dig med maskinens egenskaper och med svarvtekniken innan du börjar använda maskinen.

• Se efter om arbetsstycket har sprickor eller knastar. Hoplimmande ytor måste vara fullständigt härdade före vändning.

• Försäkra dig om att arbetsstycket är säkert fastläst och att all monterad utrustning är fixerad.

• Kontrollera att arbetsstycket kan roteras fritt för hand innan du startar maskinen.
• Håll händer och fingrar borta från roterande arbetsstycken.
• Stäng av maskinen och vänta tills den har stannat innan du ställer in arbetsstycket, dubbdockan eller verktygsbordet.
• Underhåll, inställning, kalibrering och rengöring får endast utföras med avständ motor.
• Maskinen får endast användas med svarvmejslar.
• Lägg undan svarvmejslarna på ett säkert sälle innan du lämnar arbetsplatsen.
• Svarvmaskinen får inte användas utan sina skydd och säkerhetsanordningar.
  • Håll svarvredskapen vassa.

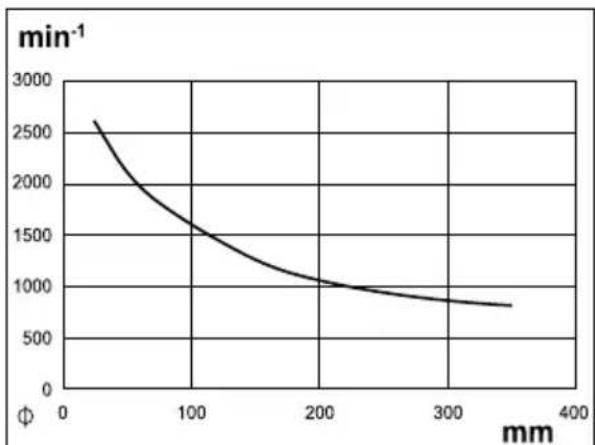

• Använd alltid den lägsta hastigheten när du börjar arbeta med ett nytt arbetsstycke.
• Stoppa alltid maskinen med den långsammaste hastigheten. Om svarvmaskinen kör med en så hög hastighet att den vibrerar finns det risk för att arbetsstycket kastar eller slits ur händerna.
• Se till att svarvredskapen inte hugger fast i arbetsstycket. Träet kan splittras eller kastas ut ur svarvbänken.
• Verktygsbordet ska alltid positioneras över svarvmaskinens mittlinje när du formar ett arbetsstycke.
• Innan du fäster ett arbetsstycke på frontplattan ska du först forma det så grovt som möjligt för att göra det så runt som möjligt. Det minimerar vibrationer under svarvningen. Fäst alltid arbetsstycket säkert i frontplattan. I annat fall kan arbetsstycket kastas ut ur svarvmaskinen.
• Använd en borste eller tryckluft för att ta bort spån, använd aldrig händerna. Spånen är vassa.
• Svarvredskapet måste alltid sitta fast mot verktygshållaren eller i spännfodret samt vara inställt så att den del som skjuter ut stoppas av trästycket. Det minskar risken att verktyget bryts eller böjs.
• Svarvmaskinen får inte korsas medan den är igång.
• Arbetsstycket måste föras in i ett svarvredskap mot rotationsriktningen. Arbetsstycket ska alltid rotera i riktning mot dig.
• Lämna inte maskinen utan uppsikt så länge den är ansluten till ett eluttag. Stäng av den och dra ut kontakten ur uttaget innan du lämnar maskinen.
• Produkten är inte en leksak. Förvaras oåtkomligt för barn.

- Somligt stoft som bildas under svarvning, sägning, slipning, borrning och andra liknande arbeten innehåller kemikalier som är kända för att orsaka cancer, fosterskador eller andra skador i reproduktionssystemet. Exempel på sådana kemikalier är:

- Bly ur blyfärg.

- Kristallina kiseldioxider ur tegel, cement och andra murverksprodukter.

- Arsenik och krom ur kemiskt behandlat trä.

– Risken varierar beroende på hur ofta du arbetar med sådana produkter. För att reducera exponeringen för dessa kemikalier: Arbete i ett väl ventilerat utrymme och använd godkänd skyddsutrustning, exempelvis dammfiltermasker som är speciellt framtagna för att filtrera bort mikroskopiskt små partiklar.

- Personer som har pacemaker ska rådgöra med sin läkare innan användning. Elektromagnetiska fält i närheten av pacemakern kan orsaka störningar i dess funktion eller till att den slutar fungera. Vidare gäller för personer med pacemaker:

– Undvik att arbeta ensam.

– Sörj för korrekt underhåll och kontroller för att förhindra elstötar.

- Varningarna, försiktighetsåtgärderna och anvisningarna som beskrivs i den här användarhandboken kan inte täcka alla tänkbara förutsättningar och situationer. Operatören måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillhandahållas av operatören själv.

Ytterligare säkerhetsanvisningar för planskivornas användning

- Säkerställ att planskivan har rätt storlek för att stötta arbetsstycket.

- Säkerställ att arbetsstycket är säkert fäst i planski- van.

- Forma arbetsstycket så nära den slutgiltiga formen som möjligt innan du monterar det i en planskiva.

- Använd endast ett stämjärn för att vrida planskivan. Skärmejslar kan lätt slitas ur händerna.

- Se till att svarvmejseln inte stör lässkruvarna på arbetsstyckets färdigmått.

6. Resterande risker

Maskinen är tillverkad enligt teknisk standard och de godkända tekniska säkerhetsreglerna. Trots detta kan enskilda restrisker uppträda vid arbetet.

• Bearbeta enbart utvalda träbitar utan fel som: kvistar, tvärsprickor och ytsprickor. Undermåligt trä utgör en risk i arbetet.
• Undermåligt limmade träbitar kan vid bearbetningen sprängas p.g.a. centrifugalkraften.
• Före inspänningen måste arbetsstycket skäras till så, att det blir fyrkantigt samt centreras. Se till att det sätts fast på ett säkert sätt. Obalans i arbetsstycket leder till skaderisk.
• Skaderisk kan uppstå p.g.a. att inexakt inställd verktygssupport och slöa svarvverktyg leder till osäker verktygsstyming.
• Fara för den personliga säkerheten p.g.a. det roterande arbetsstycket kan uppstå för den som är långhårig eller bär vida kläder. Personlig skyddsutrustning såsom härnät och tättsittande kläder måste bäras.
• Hälsorisk p.g.a. trädamm eller träspån. Personlig skyddsutrustning såsom skyddsglasögon och an-siktsmask måste ovillkorligen bäras.
• Fara p.g.a. elström om inte ordentlig anslutningskabel används.
• Trots alla vidtagna åtgärder kan ändå icke uppenbara risker finnas.
• Restriskerna kan minimeras om säkerhetsföreskrifterna och användandet enligt de befintliga bestämmelserna, såsom bruksanvisningen, beaktas i sin helhet.

7. 17H-N-QL-V-N-DI-V-S-H-F-L-∅N-D-W-L-R-O-H-U Rivorkingsår vid beställningar.

Mått L x B x H 890 x 325 x 414 mm

Varvtal 890/1260/1760/2600 min	-1
Arbetsstycke max. 500 mm
Arbetsstyckets diameter max.	350 mm
Spindelhuvudgänga M18 x 2,5
Vikt 18 kg
Motor 230-240 V /50 Hz
Effekt	400 W S6 15%

Med förbehåll för tekniska ändringar

*Drifttyp S6, 15% periodisk kontinuerlig drift. Driften be- står av starttid, en period med konstant belastning och en tomgångsperiod. Arbetscykeln omfattar 10 minuter, där tillkopplingsperioden utgör 15% av arbetscykeln.

Buller- och vibrationsvärdena togs fram enligt EN 61029.

Ljudtrycksnivå L_pA	71 dB
Osäkerhet K_pA	3 dB
Ljudeffektnivå L_WA	84 dB
Osäkerhet K_WA	3 dB

Använd ett hörselskydd.

Buller kan orsaka hörselskador. Totalvärden för vibrationer (vektorsumma i tre riktningar) har fastställts enligt EN 61029.

8. Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportskador. Vid reklammationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och RiHiiverkningsår vid beställningar.

⚠ SE UPP!

Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

9. Montering

Ställ upp svarv (bild 1)

1. Ställ svarven på ett fast underlag.
2. Skruva fast svarven i underlaget. Använd de två borrhålen som finns i de två fötterna (7) till detta.
3. Man kan använda de medföljande sexkantsskruvarna (17) för detta.
4. Stick på brickan och spännbrickan på sexkantsskruven (17) (se bild 1).
5. Skruva fast svarven i underlaget med hjälp av sexkantsskruven, brickan, spännbrickan och muttern (17).

Montera/byta arbetsstyckeshållare (bild 2)

⚠ SE UPP!

Stäng av apparaten och dra ut nätstickkontakten.

Montera 4-spår-dubb

1. Lossa ev. planskivan (13). Håll då fast drivaxeln (18) med U-nyckeln (16) och vrid av planskivan (13) från drivaxeln (18).
2. Håll fast drivaxeln (18) med U-nyckeln (16).
3. Skruva fast 4-spår-dubben (1) på drivaxeln med hjälp av den andra U-nyckeln (16).

När skålar eller krukor ska svarvas måste planskivan (13) användas i stället för 4-spår-dubben (1).

Montera planskivan

1. Lossa ev. 4-spår-dubben (1). Sätt då de båda U-nycklarna (16) mot drivaxeln (18) och mot 4-spår-dubben (1) och skruva av 4-spår-dubben (1).
2. Håll fast drivaxeln (18) med U-nyckeln (16).
3. Skruva på planskivan (13) på drivaxeln (18).

10. Drift

▲ Obs!

Montera utan undantag apparaten fullständigt innan den tas i drift!

Välj varvtal (bild 3)

⚠️ SE UPP!

Nätstickkontakten får inte sitta i när varvtalet ställs in.

Val av rätt varvtal:

• Börja med ett lågt varvtal till nya arbetsstycken. Öka varvtalet i takt med att arbetsstycket blir massivare.
• Valet av rätt varvtal är avhängigt av flera faktorer, t. ex. material, diameter, längd och obalans hos arbetsstycket. Principiellt gäller: Välj ett lågt varvtal till härt trä och till arbetsstycken som är ojämna, långa eller har stor diameter.

- Vid valet av varvtal använder man tabellen:

Arbetsstyckesdiametern är angiven på x-axeln. Varvtalet avläses på y-axeln. Gå vertikalt uppåt vid arbetsstyckets diameter och avläs varvtalet där den tänkta vertikala linjen möter kurvan.

1. Lossa de båda låsskruvarna (19) på de båda växellådeskydden (20).
2. Öppna växellådeskydden (20).
3. Lossa motorenhetens fasthällningsskruv (21) med insexnyckeln (12).
4. Lyft motorenheten (22) genom att använda spaken (23) för att avlasta kilremmen (25).
5. Fixera motorenheten (22) genom att dra fast fast-hållningsskruven (21).
6. Lägg kilremmen (25) i det önskade spåret hos drivskivan (24) för att uppnå det angivna varvtalet:

Kilremmen måste ligga i samma spår på den övre och undre drivskivan.

Anvisning: De båda växellådeskydden (20) är utrustade med en förreglingsspärr (26). Förreglingsspärrarna (26) aktiveras automatiskt när växellådeskydden (20) stängs. Apparaten kan inte startas om växellådeskyddet (20) inte är korrekt stängt.

1. Lossa fasthällningsskruven (21) och sänk spaken med motorenheten igen så spänns kilremmen.
2. Fixera fasthållningsskruven (21).
3. Stäng växellådeskydd (20). Fixera växellådeskydden med lässkruvarna (19).

Säkra arbetsstycke

Säkra med 4-spår-dubb (1) och dubbdocka (5) (bild 1)

1. Rita en diagonal linje i arbetsstyckets båda ändar för att lokalisera mitten. Mitten är det ställe där linjerna möts. Sätt ett centrerat hål där 4-spår-dockan och dubbdockan ska placeras mot arbetsstycket. Detta ger bättre stabilitet.
2. Gör ett ca 2 mm djupt sågsnitt längs diagonalen där 4-spår-dubben (1) kan få bättre grepp.
3. Sätt den demonterade 4-spår-dubben (1) centrerat mitt på arbetsstycket. Slå in 4-spår-dubben (1) lätt i arbetsstycket med en trähammare (ingår inte i leveransomfånget).

Var noga med att skydda gångan på 4-spår-dubben (1) med t.ex. en bräda.

1. Ta bort 4-spår-dubben (1) från arbetsstycket igen.
2. Montera sedan 4-spår-dubben (1) på apparaten (igen).
   Anvisning: Monteringen och demonteringen av 4-spår-dubben beskrivs i kapitlet "Montera/byta arbetsstyckeshållare".
3. Sätt arbetsstycket mot 4-spår-dubben (1). Var noga med att träffa den inslagna skåran med 4-spår-dubben (1) eftersom säker fastspänning annars inte är säkerställd.
4. Lossa dubbdockans spak (8).
5. Skjut dubbdockan i riktning mot 4-spår-dubben (1), nästan ända fram till arbetsstycket för att spänna fast det.
6. Fixera dubbdockan genom att trycka spaken (8) neråt.
7. Man använder handratten (6) till finjusteringen.
8. Fixera handrattens ställning med läsmuttern (4).

Säkra med planskivan (13) (bild 2)

1. Håll fast drivaxeln (18) med U-nyckeln (16).
2. Skruva av planskivan (13) från drivaxeln (18).
3. Fixera arbetsstycket med träskruvar (ingår inte i leveransomfånget) på planskivan (13).

⚠️ SE UPP!

Skaderisk! Träskruvarna måste vara så placerade att de inte oavsiktligt friläggs med verktyget när arbetsstycket bearbetas.

1. Håll fast drivaxeln (19) med U-nyckeln (16).
2. Skruva på planskivan (13) med monterat arbetsstycke på drivaxeln (19).

Ställa in verktygsbord (bild 1)

⚠️ SE UPP!

Skaderisk! Se till att verktygsbordet är ordentligt

[∅][H]U:D\W\R\F\K\L\Q\W\H\N\D\Q\O\R\V\V\Q\D]

Fixera/lossa verktygsbord

1. Verktygsbordet (2) fixeras när spaken (9) trycks neråt.
2. Verktygsbordet (2) lossas när spaken (9) trycks uppåt. Nu går det att förskjuta verktygsbordet.

Info:

Om det går trägt att förskjuta verktygsbordet (2) resp. dubbdockan (5) justerar du muttern på undersidan med en U-nyckel eller en spärrnyckel (storlek 19).

Höjdinställning verktygsbord

1. Lossa skruven (2a) på undre delen av verktygs-bordet (2b).
2. Ställ in den önskade höjden.
3. Fixera verktygsbordet (2) genom att dra fastskruven (2a).

Starta/stänga av (bild 1)

1. Anslut apparaten till nätspänningen.
2. Starta: Tryck in på-knappen (10) för att starta apparaten.
3. Stänga av: För att stänga av apparaten trycker man in av-knappen (11) igen.

⚠ SE UPP!

Dra ut nätstickkontakten när apparaten lämnas utan uppsikt eller när arbetet är klart.

11. Arbetsinstruktioner

• Skaffa ordentligt med information i facklitteratur innan arbetet påbörjas.
• Tänk på kvistar, kvisthäl, sprickor eller liknande vid val av arbetsstycke. Du skulle kunna förlora kontrollen över verktyget vilket kan leda till allvarlig personskada. Spruckna arbetsstycken kan brista under svarvningen. Det finns risk för personskador!
• Forma arbetsstycket så mycket som möjligt före bearbetningen.
• Observera den maximala arbetsstyckeslängden och den maximala arbetsstyckesdiametern! Detta är angivet i den tekniska datan.
• Arbetsstycket måste fixeras i mitten. Ett arbetsstycke som löper ojämnt påverkar maskinens livslängd.
• Använd endast verktyg som är lämpliga för svarvningen.
• Stå aldrig i arbetsstyckets flygbana.
• Innan arbetet påbörjas ska följande kontrolleras, med utdragen nätstickkontakt, genom manuell vridning:

XIQGSHbAGBUSbYcWcHg?

• Kommer arbetsstycket i kontakt med verktygs-bordet?
• Börja alltid med ett lågt varvtal och öka allteftersom.
• För inte verktyget till arbetsstycket innan det har uppnått den inställda rotationshastigheten.

Ta bort blockeringar

Stäng av apparaten och dra ut nätstickkontakten.

Rengör apparaten från damm och spån för att åtgärda blockeringen.

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Skadad elanslutningsledning

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Orsaker till detta kan vara:

• Tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara till- lämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med märkningen H05VV-F.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Växelströmsmotor

• Nätspänningen måste vara 230 V\~
• Förlängningskablar upp till 25 m måste ha ett tvär-snitt på 1,5 mm ^2 .

Anslutningstyp X

Om nätanslutningskabeln till den här apparaten skadas måste den bytas ut mot en särskild anslutningssladd som finns hos tillverkaren eller dennes kundservice.

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Märkskyltens uppgifter
• Uppgifter på motorns märkskylt

13. Rengöring och underhåll

Varning! Dra ut nätstickkontakten innan inställning, underhåll eller reparation utförs!

Allmänna underhållsåtgärder

Torka av spån och damm från maskinen med en duk med jämna mellanrum. Olja in roterande delar en gång i månaden för att förlänga redskapens livslängd. Olja inte in motorn.

Använd inte frätande medel för att rengöra plasten.

Underhåll

Inuti enheten finns inga delar som behöver underhåll.

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Kolborstar, kilrem

* Ingår inte obligatoriskt i leveransen!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.

14. Transport

Om du vill flytta maskinen till en annan plats ska du ta ut maskinens elkontakt och sedan flytta den till den avsedda platsen.

Observera!

Het yta. Det finns risk för brännskador. Transportera inte maskinen förrän motorenheten (22) har svalnat fullständigt.

Bär, om möjligt, svarven tillsammans med ytterligare en person. Ta vid transporten tag i svarven i de yttre fötterna (7) och i skenan med motorenhet (3).

15. Lagring

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C. Förvara verktyget i originalförpackningen.

Täck över verktyget för att skydda det mot damm eller fukt. Förvara bruksanvisningen vid verktyget.

16. Avfallshantering och återvinning

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

\$QYLVQLQJDU EHWUI-DQGH GHHQribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

- Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)

- Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.

- Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.

- Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri D Fr N O H L G V H E Quttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.
• Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet

WVYON2019QUDJHEQdeRParGOLZUWpeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

17. Felsökning

Den följande tabellen innehåller felsymtom och beskriver hur de kan avhjälpas om din produkt någon gång inte skulle arbeta som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.

Störning Möjliga orsaker Åtgård
Snittkvaliteten är dålig.	Svarvredskapet är slött.	Slipa eller byt svarvredskapet.
	För aggressivt svarvat.	Reducera arbetstrycket.
	Svarvredskapet positioneras under arbetsstyckets mitt.	Sänk ner svarvredskapet maximalt 3 mm över arbetsstyckets mitt.
	Svarvhastigheten är för långsam. Öka svarvhastigheten.	Ställ in hastigheten.
För stark vibration när tunna arbetsstycken svarvas.	Svarvredskapet befinner sig under arbetsstyckets mitt.	Lyft upp svarvredskapet till arbetsstyck-ets mittlinje.
	För aggressivt svarvat.	Reducera arbetstrycket.
För stark vibration när större arbetsstycken eller skålar svarvas.	Spindel- och/eller dubbdockan är felak- tigt placerade vid arbetsstyckets ändar.	Kontrollera att arbetsstyckets spetsar vid spindel- och/eller dubbdockan är korrekta.
	Arbetsstycket är inte balanserat. Kapa arbetsstyckets ände tills det är balanserat.
Svarvmaskinen roterar inte.	Kabeln är inte anslutet till eluttaget. Anslut till eluttaget.
	Säkerhetsbrytaren till den öppna luckan som sitter inne i motorns öppningslucka är bruten eller har hakat fast.	Byt den öppna luckans säkerhetsbry- tare.
Svarvmaskinen stängs inte av.	Skadad eller defekt elkontakt och/eller på internt kablage.	Dra genast ut elkontakten ur uttaget. Börja inte använda svarvmaskinen inn- an den har reparerats av en kvalificerad servicetekniker.

Defekt elektrisk tilslutningsledning

Forklaring av symbolene på produktet

Hvis nettilkoblingsledningen til produktet blir skadet, må den erstattes av en spesiell tilkoblingsledning, som du kan få hos produsenten eller dens kundeservice.

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
