NÁVOD NA OBSLUHU DM1100T SCHEPPACH

Vysvetlenie symbolov na prístroji

Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradít správne opatrenia na zabránenie nehodám.

	Dodržiavajte výstražné a bezpečnostné upozornenia!
	Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!
	Noste ochranu sluchu. Vplyv hluku môže spôsobit' stratu sluchu.
	Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávat!
	Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčinit' stratu zraku.
	Nenoste rozpustené dlhé vlasy. Použite siet'ku na vlasy.
	Používanie rukavíc je zakázané!

Obsah:

1. Úvod.... 113
2. Popis prístroja.... 113
3. Rozsah dodávky.... 113
4. Použitie v súlade s určením 114
5. Dôležité upozornenia.... 114
6. Zvyškové riziká....116
7. Technické údaje.... 117
8. Vybalenie....117
9. Montáž....117
10. Prevádzka.... 118
11. Pracovné pokyny.... 119
12. Elektrická prípojka.... 120
13. Čistenie a údržba 120
14. Preprava.... 120
15. Skladovanie.... 120
16. Likvidácia a opätovné zhodnotenie 121
17. Odstraňovanie porúch.... 121

Strana:

1. Úvod

Výrobca:

scheppach

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Upozornenie:

Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,
• Nedodržiavanie návodu na obsluhu
• opravách tretími osobami, neautorizovanými odborníkmi,
• Montáž a výmena neoriginálnych náhradných dielov
• použití v rozpore s určením
• Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113/VDE0113

Dodržiavajte:

Návod na obsluhu vám má ul'ahčit', aby ste sa oboznámili s prístrojom a použivali ho v súlade s jeho určenými možnosťami použitia.

Návod na obsluhu obsahuje dôležité pokyny, ako s výrobkom bezpečne, odborne a hospodárne pracovat' a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť prístroja.

Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja.

Návod na obsluhu uschovajte pri prístroji a v plastovom obale, aby bol chránený pred špinou a vlhkostou. Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho dodržiavať.

Na prístroji môžu pracovať len osoby, ktoré boli poučené o používaní prístroja a boli informované o nebezpečenstvách, ktoré sú s tým spojené. Treba dodržiavať požadovaný minimálny vek.

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov.

Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

2. Popis prístroja

1. Upínací hrot so 4 hrotmi
2. Dosadacia plocha nástroja
   2a Skrutka, nastavenie výšky
   2b Spodný diel dosadacej plochy nástroja
   3a Lišta s motorovou jednotkou
   3b Lišta
3. Poistná matica
4. Koník
5. Ručné koleso
6. Noha
7. Páka, koník
8. Páka, dosadacia plocha nástroja
9. Zapínač
10. Vypínač
11. Imbusový klúč
12. Upínacia platňa
13. Sústružnícke dláto, rovné
14. Sústružnícko dláto, duté
15. Vidlicový klúč
16. Skrutky s napínacím kotúčom a podložkou
17. Skrutky so šest'hrannou hlavou s napínacím kotúčom, podložkou a maticou
18. Hnací hriadel'
19. Uzavieracia skrutka
20. Kryt prevodovky
21. Fixačná skrutka
22. Motorová jednotka
23. Páka, motorová jednotka
24. Hnací kotúč
25. Klinový remeň
26. Blokovací spínač

3. Rozsah dodávky

• Sústruh (dvojdielna)
• Upínacia platňa
• Koník
• Dosadacia plocha nástroja (dvojdielna)
• 2 sústružnícke dláta (1x rovná, 1x plochá)
• 2x vidlicový klúč
• Imbusový klúč

• Montážny materiál:

• 6 skrutiek so šest'hrannou hlavou

• 6 napínacích kotúčov
• 6 podložiek
• 6 matíc
• 3 skrutky
• 3 napínacie kotúče
• 3 podložiek

• Návod na obsluhu

4. Použitie v súlade s určením

Sústruh slúži len na obrábanie dreva pomocou vhodných sústružníckych nožov.

Upnuté obrobky sú vyrobené tak, aby sa otáčali a je možné nastavit' rôzne rýchlosti. Funkcia ovládacích častí je opísaná v nasledujúcich popisoch.

Stroj zodpovedá platnej smernici ES o strojových zariadeniach.

• Musia sa dodržiavat' bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.
• Dodržiavajte príslušné predpisy BOZP a ostatné všeobecne prijaté bezpečnostnotechnické pravidlá.
• Stroj smú používať, udržiavať alebo opravovať iba osoby, ktoré sú s ním oboznámené a poučené o nebezpečenstvách. Pri škodách vzniknutých v dôsledku svojvolných zmien na stroji je vylúčená záruka výrobcu.
• Stroj sa smie používať iba spolu s originálnym príslušenstvom a originálnymi nástrojmi od výrobcu.
• Akékol'vek iné použitie je považované za použitie v rozpore s určením. Za škody z toho vzniknuté výrobca neručí, riziko znáša samotný používateľ.

Dbajte, prosím, na to, že naše prístroje neboli v súla- de s určením skonštruované na komerčné, remesel- né ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

5. Dôležité upozornenia

Pozor! Pri používaní elektrických prístrojov je nutné na ochranu pred zásahom elektrickým prúdom, pred nebezpečenstvom poranenia a nebezpečenstvom požiaru dodržiavať nasledujúce základné bezpečnostné upozornenia. Predtým ako použijete tento elektrický prístroj, prečítajte si všetky bezpečnostné upozornenia a dobre ich uschovajte.

Bezpečná práca

1 Udržujte Vaše pracovisko vždy v čistom stave
– Neporiadok na pracovisku môže spôsobit' nebezpečenstvo úrazu.
2 Dbajte na vplyvy okolia
– Nevystavujte elektrické prístroje dažďu.
– Nepoužívajte elektrické nástroje vo vlhkom alebo mokrom prostredí.
– Postarajte sa o dobré osvetlenie. Nepoužívajte elektrické prístroje v blízkosti horľavých tekutín alebo plynov.

– Elektrické prístroje nepoužívajte na miestach, kde hrozí nebezpečenstvo vzniku požiaru alebo výbuchu.

3 Chráňte sa pred elektrickým úrazom

– Zabráňte telesnému dotyku s uzemnenými predmetmi, ako napríklad potrubnými rúrami, radiátormi, pecami, chladničkami.

4 Zabráňte prístup detom!

– Nedovoľte iným osobám dotýkat' sa prístroja alebo káblu počas práce, zabráňte im vstupu do Vašej pracovnej oblasti.

5 Ukladajte Vaše prístroje na bezpečnom mieste

– Nepoužívané nástroje musia byť uskladnené v suchej, uzatvorenej miestnosti a mimo dosahu detí.

6 Nepret'ažujte Vaše prístroje

– Práca je dôkladnejšia a bezpečnejšia v rozmedzí uvedeného výkonu prístroja.

7 Používajte vždy správny nástroj

– Nepoužívajte na t'ažké práce nástroje alebo prídavné prípravky s príliš slabým výkonom.
– Nepoužívajte náradia na účely a práce, na ktoré neboli určené, napríklad v žiadnom prípade nepoužívajte ručnú kruhovú pílu na stínanie stromov alebo rezanie konárov.
– Elektrický prístroj nepoužívajte na rezanie palivového dreva.

8 Pri práci používajte vhodný pracovný odev

– Nenoste pri práci s prístrojom volné oblečenie ani šperky. Môžu byť totiž zachytené pohyblivými súčiastkami.
– Pri prácach vonku sa odporúčajú gumené ru-kavice a protišmyková pevná obuv.
– Ak máte dlhé vlasy, používajte siet'ku na vlasy.

9 Používajte ochranný výstroj.

– Noste ochranné okuliare.

– Pri prácach, pri których sa vytvára prach, noste ochrannú masku.

10 Zariadenie pripojte na odsávanie prachu, ak budete obrábat' drevo, drevu podobné materiály alebo plasty. POZOR! Pri obrábaní kovov sa odsávanie prachu nesmie pripojit'. Nebezpečenstvo požiaru a výbuchu spôsobené horúcimi trieskami alebo úletom iskier! Pri obrábaní kovov taktiež odstráňte vrece na zachytávanie triesok.

– Ak sú k dispozícii prípojky na odsávanie prachu a prípojky zachytávacieho zariadenia, presvedčte sa, či sú tieto pripojené a správne použité.

– Prevádzka v uzatvorených priestoroch je pri obrábaní dreva, drevu podobných materiálov a plastov dovolená iba s vhodným odsávacím zariadením.

– Používajte upínacie zariadenia alebo zverák na pevné uchytenie obrábaného materiálu. Obrobok je tak držaný oveľa bezpečnejšie ako Vašou rukou a umožňuje sa tak obsluha prístroja oboma rukami.
– Pri dlhých obrobkoch je žiaduca prídavná podpera (stôl, kozlíky atd.) na zabránenie prevráteniu stroja.
– Obrobok vždy pevne zatlačte proti pracovnej doske a dorazu, aby sa zabránilo kývaniu, príp. otáčaniu obrobku.

13 Vyhýbajte sa abnormálnemu držaniu tela.

– Postarajte sa o bezpečný postoj a neustále udržiavajte rovnováhu.
– Vyhýbajte sa „nešikovným“ polohám rúk, pri ktorých by ste mohli nečakaným skíznutím jednej alebo oboch rúk príst’ do kontaktu s pílovým kotúčom.

14 Dôkladne ošetrujte Vaše prístroje

– Udržujte Vaše prístroje vždy ostré a čisté, aby ste mohli pracovať dôkladne a bezpečne.
– Dodržiavajte predpisy pre údržbu a pokyny pre výmenu nástrojov.
– Pravidelne kontrolujte zástrčku a kábel, a pri eventuálnom poškodení ich nechajte vymenit autorizovaným odborníkom.
– Pravidelne kontrolujte predlžovací kábel a nahrad'te káble, ktoré sú poškodené.
– Udržujte rukoväte a držadlá suché a čisté od oleja a tukov.

– Pri bežiacom pílovom kotúči nikdy neodstraňujte triesky, piliny ani zaseknuté kusy dreva.
– Pri nepouživaní elektrického prístroja, pred údržbou a pri výmene nástrojov, napr. pílového kotúča, vrtáka, frézky.
– Ak je pílový kotúč pri rezaní blokovaný príliš veľkou posuvnou silou, zariadenie vypnite a odpojte ho od siete. Odstráňte obrobok a zabezpečte, aby sa pílový kotúč volne pohyboval. Zariadenie zapnite a proces rezania vykonajte opakovane so zníženou posuvnou silou.

16 Nezabudnite v prístroji zastrčené nástrojové klúče

– Pred zapnutím vždy skontrolujte, že sa na prístroji nenachádzajú žiadne klůče a nastavovacie nástroje.

– Na voľnom priestranstve používajte iba povolené a príslušne označené predlžovacie káble.
- Používajte káblový bubon iba v rozvinutom stave.

19 Bud'te opatrní.

– Dávajte pozor na to, čo robíte. Pri práci používajte rozum. Elektrický prístroj nepoužívajte, ak sa nesústredíte.

20 Pravidelne kontrolujte prípadné poškodenia vášho prístroja

– Pred d'alším používaním prístroja starostlivo skontrolovať, či sú ochranné zariadenia alebo l'ahko poškodené súčiastky stále v náležitom funkčnom stave podľa predpisov.
– Skontrolujte, či je funkcia všetkých pohyblivých dielov prístroja v poriadku, t.j. či nedochádza k ich blokovaniu alebo nie sú poškodené. Všetky diely musia byť správne namontované, aby sa zabezpečila bezpečnosť prístroja.
– Pohyblivý ochranný kryt sa nemôže v otvorenom stave zaseknút.
– Poškodené ochranné zariadenia a súčiastky musia byť odborne opravené alebo vymenené v zákazníckom servise, pokial' nie je v návodoch na obsluhu uvedené inak.

- Poškodené spínače musia byt' nahradené v zákazníckom servise.

– Nepoužívajte poškodené alebo poškodené prípojné káble.
– V žiadnom prípade nepoužívajte prístroje, ak na nich nie je možné vypnút a zapnút ich vypínač.

21 Pozor!

– Používanie iných nástrojov a iného príslušenstva môže pre vás znamenat' nebezpečenstvo poranenia.

22 Elektrický prístroj nechajte opravit' vyučeným elektrikárom.

– Tento elektrický prístroj je v súlade s príslušnými bezpečnostnými smernicami. Opravy smie vykonávať len odborný elektrikár, v opačnom prípade môže dôjst’ k úrazu obsluhujúcej osoby.

Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty.

Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovat' situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.

Bezpečnostné upozornenia pre sústruh

• Zariadenie sa smie pripojit' len k riadne uzemne- nej zásuvke.
• Pred uvedením stroja do prevádzky sa oboznámte s vlastnosťami stroja a technikou sústruhu.

• Skontrolujte všetky obrobky na prítomnosť trhlín alebo konárov. Lepené spoje musia byt' pred obrátením úplne vytvrdnuté.

• Uistite sa, že obrobok je bezpečne zablokovaný a všetky nadstavce zaistené.

• Pred zapnutím stroja zaistite, aby sa dal obrobok voľne otáčat’ rukou.
• Držte ruky a prsty v bezpečnej vzdialenosti od ro-tujúceho obrobku.
• Pred vykonaním nastavení na obrobku, koníku alebo podložke pod nástroj vypnite stroj a počkajte, kým sa zastaví.
• Údržba, nastavenie, kalibrácia a čistenie sa smú vykonávať iba pri vypnutom motore.
• Stroj je určený len na použitie so sústružníckymi dlátami.
• Skôr ako opustíte pracovisko, sústružnícke dláta vždy bezpečne uschovajte.
• Sústruh neprevádzkujte bez krytov a ochranných zariadení.
• Rezné nástroje udržiavajte ostré.
• Ked' začnete obrábat' nový obrobok, použite najnižšiu rýchlost'.
• Sústruh vždy zastavujte pri najnižšej rýchlosti. Ked' sústruh beží tak rýchlo, že vibruje, hrozí nebezpečenstvo vymrštenia obrobku alebo vytrhnutia rezného nástroja z rúk.
• Nedovol'te, aby sa rezný nástroj zaboril do obrobku. Drevo sa môže rozštiepiť alebo vymrštit' zo sústruhu.
• Ked' tvarujete obrobok, podložku pod nástroj vždy umiestnite nad stredovú čiaru sústruhu.
• Skôr ako obrobok upevníte na čelný panel, mali by ste ho vždy čo najhrubšie obrobit, aby bol čo naj-oblejší. Tým sa minimalizujú vibrácie pri sústružení obrobku. Obrobok vždy bezpečne upevníte na čelný panel. V opačnom prípade sa môže obrobok vymrštiť zo sústruhu.
• Na odstraňovanie triesok používajte kefu alebo stlačený vzduch, nikdy ich neodstraňujte rukami. Triesky budú ostré.
• Rezný nástroj musí byť vždy pevne uložený v držiaku nástroja alebo v skľučovadle a nastavený tak, aby bol obmedzený presah stípika. To znižuje možnosť, že sa nástroj zlomí alebo ohne.
• Počas prevádzky je zakázané prechádzat' cez sústruh.
• Obrobok zavádzajte do rezného nástroja iba proti smeru otáčania. Obrobok sa musí vždy otáčat' smerom k vám.
• Zariadenie nikdy nenechávajte bez dozoru, keď je pripojené k zásuvke. Skôr ako zariadenie opustíte, vypnite ho a vytiahnite zo zásuvky.
• Tento výrobok nie je hračka. Uchovávajte mimo dosahu detí.
• Určitý prach, ktorý vzniká pri brúsení, pílení, vřtaní a iných stavebných prácach, obsahuje chemikálie, o ktorých je známe, že spôsobujú rakovinu, vrode-né chyby a iné reprodukčné poškodenia. Niekoľko prikladov týchto chemikálií:
  – olovo z olovených farieb,

– kryštalická kyselina kremičitá z tehál a cementu alebo iných murirových výrobkov,
– arzén a chróm z chemicky ošetreného dreva.
– Riziko sa líši podľa toho, ako často túto prácu vykonávate. Pre zníženie vystavenia sa tým-to chemikáliám: pracujte v dobre vetranom priestore a s povolenými bezpečnostnými zariadeniami, ako napríklad protiprachové masky špeciálne vyvinuté na odfiltrovanie mikrosko-picky malých častíc.

- Osoby s kardiostimulátormi by sa mali pred použitím zariadenia poradit's lekárom. Elektromagneticke polia v blízkosti kardiostimulátorov môžu viest' k poruchám kardiostimulátora alebo jeho výpadku. Osoby s kardiostimulátormi by okrem toho:

– Nemali pracovat' sami.
– Nepoužívat' zariadenie pri zapnutom siet'ovom spínači.
– Správne vykonávať údržbu a kontroly, aby za-bránili zásahu elektrickým prúdom.

- Varovania, preventivne bezpečnostné opatrenia a pokyny opísané v tejto používatel'skej príručke nedokážu obsiahnut' všetky možné podmienky a situácie. Prevádzkovatel' musí pochopit', že zdravý rozum a opatrnosť nie sú zabudované do tohto výrobku, ale musí ich poskytnút' sám.

Dodatočné bezpečnostné upozornenia týkajúce sa používania lícnych upínacích dosiek

• Zabezpečte, aby lícna upínacia doska mala správnu veľkost' pre podopretie obrobku.
• Zabezpečte, aby bol obrobok bezpečne upevnený na lícnu upínaciu dosku.
• Pred upevnením obrobku na lícnu upínaciu dosku ho odrežte tak, aby sa čo najviac podobal svojmu konečnému tvaru.
• Na otáčanie lícnej upínacej dosky používajte škra-bacie dláto. Rezné dláta sa môžu ľahko vytrhnút z ruky.
• Dbajte na to, aby sústružnícke dláto neprekážalo úchytným skrutkám na konečných rozmeroch obrobku.

6. Zvyškové riziká

Stroj je skonštruovaný podľa stavu techniky a prija- tých bezpečnostnotechnických pravidiel. Napriek to- mu sa môžu pri práci vyskytnút jednotlivé zostatkové riziká.

- Obrábajte iba vybrané drevá bez chýb, ako: miesta s hrčami, priečne trhliny, povrchové trhliny. Chybné drevo má sklony k triešteniu a pri práci sa stáva rizikom.

- Nedôkladne zlepené drevá môžu pôsobením odstredivej sily pri obrábaní explodovat'.

• Surový obrobok pred upnutim orežte na štvorcový tvar, vycentrujte a dbajte na bezpečné upnutie. Nevyváženost' v obrobku vedie k nebezpečenstvu poranenia.
• Nebezpečenstvo poranenia spôsobené neistým vedením nástroja pri nepresne prisunutej dosa-dacej ploche nástroja a tupom sústružníckom nástroji. Predpokladom pre odborné sústruženie je bezchybný, ostro nabrúsený sústružnícky nástroj.
• Ohrozenie zdravia spôsobené rotujúcim obrobkom pri dlhých vlasoch a volnom odeve. Noste osobný ochranný výstroj, ako je siet'ka na vlasy a tesne priliehaiúci odev.
• Ohrozenie zdravia dreveným prachom alebo drevenými trieskami. Noste osobný ochranný výstroj, ako je ochrana očí a maska proti prachu.
• Ohrozenie prúdom pri použití elektrických prípoj-ných vedení v rozpore s určením.
• Napriek všetkým prijatým opatreniam môžu pretrvávat zostatkové riziká, ktoré nie sú očividné.
• Zostatkové riziká je možné minimalizovať, ak sa dodržiavajú bezpečnostné upozornenia, použitie v súlade s určením, ako ai návod na obsluhu.

7. Technické údaje

Rozmery D x Š x V 1375 x 325x 415 mm

Otáčky 890/1260/1760/2600 min	-1
Rozmery obrobku max. 1000 mm
Priemer obrobku max.	350 mm
Závit hlavy vretena	M18 x 2,5
Hmotnosť	20,5 kg
Motor	230-240 V /50 Hz
Príkon	400 W S2 15 min

Technické zmeny vyhradené

* Prevádzkový režim S2 – krátkodobá prevádzka Prevádzka s konštantným zaťažením na 15 minút alebo menej, po ktorej nasleduje obdobie nečinnosti a dostatočne dlhá pauza, aby sa stroj mohol ochladit' v rozmedzí 2 K na okolitú teplotu.

Hodnoty hluku a vibrácií boli stanovené v súlade s normou EN 61029.

Hladina akustického tlaku L_pA	71 dB(A)
Neistota K_pA	3 dB
Hladina akustického výkonu L_WA	84 dB(A)
Neistota K_WA	3 dB

Noste ochranu sluchu.

Vplyv hluku môže spôsobit' stratu sluchu. Celkové hodnoty vibrácií (vektorový súčet troch smerov) stanovené podľa normy EN 61029.

8. Vybalenie

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a pre-pravné poistky (ak sú použité).
• Skontroluite, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. V prípade reklamácií ihned' informujte dodávatel'a. Neskoršie reklamácie nebudů uznané.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
• Pred použitím sa oboznámte s prístrojom na základe návodu na obsluhu
• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predaicu.
• Pri objednávkach uvádzajte naše čísla výrobkov, ako ai typ a rok výroby prístroja.

⚠ POZOR!

Prístroj a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrat' s plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadusenia!

9. Montáž

Montáž sústruhu (obr. 2)

1. Nasuňte dosadaciu plochu nástroja (2) na lištu s motorovou jednotkou (3a).
2. Nasuňte koník (5) pre dosadaciu plochu nástroja (2) na lištu s motorovou jednotkou (3a). Potiahnutím nahor skontrolujte, či koník (5) a dosadacia plocha nástroja (2) sú správne nasunuté.
3. Spojte lištu s motorovou jednotkou (3a) a lištu (3b) bez motorovej jednotky.
4. Zaskrutkujte obe lišty tromi skrutkami skrutky s napínacím kotúčom a podložkou (17) pomocou imbusového klúča (12).

Upozornenie:

Ak ide posun dosadacej plochy nástroja (2), resp. koníka (5) t'ažko, znovu nastavte maticu na spodnej strane pomocou vidlicového klúča alebo nástrčného klúča (SW 19).

Inštalácia sústruhu (obr. 1)

1. Nainštalujte sústruh na pevný podklad.

2. Zoskrutkujte sústruh s podkladom. Použite na to dva otvory so závitmi v troch nohách (7).

3. Môžete na to použit' dodané skrutky so šest'hran-nou hlavou (18).

4. Nasad'te podložku a napínací kotúč na skrutku so šest'hrannou hlavou (18). Pozri obrázok 1.
5. Zaskrutkujte sústruh s podkladom pomocou skrutky so šesthrannou hlavou, podložkou, napínacim kotúčom a maticou (18).

Montáž/výmena úchytiek obrobku (obr. 3)

⚠ POZOR!

Vypnite prístroj a vytiahnite siet'ovú zástrčku.

Na sústruženie napr. šálok alebo hrncov sa musí na miesto upínacieho hrotu so 4 hrotmi (1) použit' upínacia platňa (13).

Siet'ová zástrčka nesmie byt' pri nastavovaní otáčok zastrčená.

Vol'ba správnych otáčok:

• Zvol'te pri nových obrobkoch najskôr malé otáčky. Zvyšujte otáčky s narastajúcou pružnosťou obrobku.
• Vol'ba správnych otáčok závisí od viacerých faktorov, napr. materiálu, priemeru, dĺžky a nevyváženosti obrobku. V zásade platí: Pri tvrdých drevách, neokrúhlych, dlhých obrobkoch alebo obrobkoch s veľkým priemerom zvolte malé otáčky.

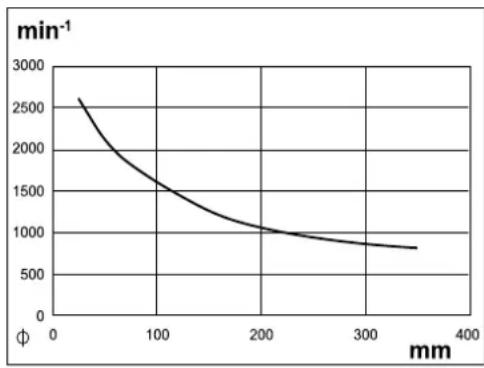

• Pri vol'be otáčok sa orientujte podl'a tabul'ky:

Na osi x je uvedený priemer obrobku. Na osi y nájde- te otáčky. Chod'te rovno nahor po priemere obrobku a odčítajte otáčky, pri ktorých sa imaginárna zvislá čiara stretne s krivkou.

1. Uvolnite obe uzatváracie skrutky (20) oboch krytov prevodovky (21).
2. Otvorte kryty prevodovky (21).
3. Uvol'nite fixačnú skrutku (22) motorovej jednotky pomocou imbusového klúča (12).
4. Zdvihnite motorovú jednotku (23) ovládaním páky (24), aby ste uvoľnili klinový remeň (26).
5. Upevnite motorovú jednotku (23) utiahnutím fixačnej skrutky (22).
6. Umiestnite klinový remeň (26) do požadovanej drážky hnacieho kotúča (25), aby ste dosiahli uvedené otáčky:

Klinový remeň musí byť umiestnený na hornom a dolnom hnacom kotúči v rovnakej drážke.

Upozornenie: Oba kryty prevodovky (21) sú vybavené blokovacím spínačom (27). Blokovacie spínače (27) sa automaticky aktivujú pri zatvorení krytov prevodovky (21). Pri nesprávne zatvorenom kryte prevodovky (21) sa nemôže prístroj zapnút.

1. Uvoľnite fixačnú skrutku (22) a znova uvoľnite páku s motorovou jednotkou, aby ste napli klinový remeň.
2. Upevnite fixačnú skrutku (22).
3. Zatvorte kryty prevodovky (21). Zaistite kryty prevodovky uzatváracími skrutkami (20).

Zaistenie obrobku

1. Vyznačte diagonálnu líniu na oboch koncoch obrobku, aby ste určili stred. Stred je miesto, na ktorom sa línie pretnú. Strediaci otvor vyvrtajte tam, kde by sa mali nasadit' upínací hrot so 4 hrotmi a koník na obrobok. Tým sa zaručí lepšie držanie.
2. Urobte pozdíž uhlopriečok rez pílou hlboký cca 2 mm, v ktorom sa môže upínací hrot so 4 hrotmi (1) lepšie uchytiť.
3. Nasad'te odmontovaný upínací hrot so 4 hrotmi (1) v strede do stredu obrobku. Zatlčte upínací hrot so 4 hrotmi (1) pomocou dreveného kladiva (nie je v rozsahu dodávky) z'ahka do obrobku. Dbajte pritom na to, aby závit upínacieho hrotu so 4 hrotmi (1) bol chránený napr. drevenou doskou.
4. Opät' demontujte upínací hrot so 4 hrotmi (1) z obrobku.
5. Následne namontujte upínaci hrot so 4 hrotmi (1) (opät) na prístroj.

Upozornenie: Montáž a demontáž upínacieho hrotu so 4 upínacími hrotmi nájdete v kapitole „Montáž/výmena úchytiek obrobku“.

1. Pridržte pevne hnací hriadel' (19) pomocou vidlicového klúča (16).
2. Vyskrutkujte upínaciu platňu (13) z hnacieho hriadeľa (19).
3. Upevnite obrobok drevenými skrutkami (nie je v rozsahu dodávky) na upínaciu platňu (13).

⚠ POZOR!

Nebezpečenstvo poranenia! Drevené skrutky musia byt' umiestnené tak, aby nemohli byt' pri spracovaní obrobku vystavené nástroju.

1. Pridržte pevne hnací hriadel' (19) pomocou vidlicového klúča (16).
2. Naskrutkujte upínaciu platňu (13) s namontovaným obrobkom na hnací hriadel' (19).

Nastavenie dosadacej plochy nástroja (obr. 1)

⚠ POZOR!

Nebezpečenstvo poranenia! Dbajte na to, aby dosadacia plocha nástroja bola dobre upevnená a aby sa počas prevádzky nemohla uvoľnit'.

Upevnenie/uvo'nenie dosadacej plochy nástroja

1. Dosadaciu plochu nástroja (2) upevnite zatlačením páky (9) smerom nadol.
2. Dosadaciu plochu nástroja (2) uvoľníte zatlačením páky (9) nahor. Teraz môžete dosadaciu plochu nástroja posúvať.

Nastavenie výšky dosadacej plochy nástroja

1. Uvol'nite skrutku (2a) v spodnej časti dosadacej plochy nástroja (2b).
2. Nastavte požadovanú výšku.
3. Upevnite dosadaciu plochu nástroja (2) upevnením skrutky (2a).

Zapnutie/vypnutie (obr. 1)

1. Pripojte prístroj k siet'ovému napätiu.
2. Zapnutie: Na zapnutie prístroja aktivujte zapínač (10).
3. Vypnutie: Na vypnutie prístroja opät' aktivujte vypínač (11).

⚠ POZOR!

Ak necháte prístroj bez dozoru alebo ste dokončili prácu, vytiahnite siet'ovú zástrčku.

11. Pracovné pokyny

• Pred začiatkom práce získajte dôležité informácie z odbornej literatúry.
• Pri výbere obrobku dávajte pozor na hrče, otvory po vypadnutej hrči, trhliny alebo podobne. Mohli by ste stratit kontrolu nad svojím nástrojom, čo by mohlo mat' za následok vážne zranenie. Počas sústruženia sa môžu prasknuté obrobky úplne zlomiť. Hrozí nebezpečenstvo poranenia!
• Odrežte obrobok pred obrábaním vždy tak, aby bol čo možno v najlepšom tvare.
• Dodržiavajte maximálnu dížku obrobku a maximálny priemer obrobku! Tieto údaje sa nachádzajú v technických údajoch.
• Obrobok musí byť upevnený v strede, obrobok, ktorý nie je zaoblený, ovplyvňuje životnosť stroja.
• Používajte len nástroje vhodné na sústruženie.
• Nikdy nestojte v dráhe letu obrobku.
• Pred začiatkom práce skontrolujte, ak sú vytiahnuté sieťové zástrčky, nasledovné otočením rukou: - je obrobok upevnený?

- dotýka sa obrobok dosadacej plochy nástroja?

- Nástroj veďte na obrobok až po dosiahnutí nastavenej rýchlosti sústruženia.

Odstránenie blokovaní Vypnite prístroj a vytiahnite siet'ovú zástrčku.

Vyčistite prístroj a zbavte ho prachu a triesok, aby ste odstránili zablokovanie.

12. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedať týmto predpisom.

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.

Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať prís-lušným ustanoveniam VDE a DIN. Používajte iba prí-pojné vedenia s označením H05VV-F.

Vytlacenie označenia typu na prípojnom kábli je predpis.

Motor na striedavý prúd

• Siet'ové napätie musí predstavovat' 230 V\~.
• Predlžovacie vedenia do dížky 25 m musia vyka-zovať prierez 1,5 mm².

Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.

V prípade otázok uved'te, prosím, nasledujúce údaje:

Raz za čas zo stroja utrite handrou triesky a prach. Raz za mesiac naolejujte otočné diely na predlženie životnosti nástroja. Motor neolejujte. Na čistenie plastu nepoužívajte žiadne leptavé prostriedky.

Údržba

Vnútri prístroja sa nenachádzajú žiadne d'alšie diely, na których by sa mala vykonávať údržba.

Servisné informácie

Je potrebné dbať na to, že pri tomto produkte podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebovaniu*: Uhlíkové kefy; klinové remene

Ak chcete brúsku prepravit na iné miesto, odpojte ju od elektrickej siete a postavte ju na iné, na to určené miesto.

Pozor!

Horúce povrchy. Vzniká nebezpečenstvo popálenia. Stroj prepravte až vtedy, keď je motorová jednotka (23) úplne vychladnutá.

Prenášajte sústruh s pomocou druhej osoby. Pri preprave sústruhu uchopte vonkajšie nožičky (7) a lištu s motorovou jednotkou (3a) a lištu (3b).

15. Skladovanie

Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamízajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C.

Nástroj skladujte v pôvodnom balení.

Nástroj zakryte, aby ste ho chránili pred prachom alebo vlhkostou. Návod na obsluhu skladujte pri nástroji.

16. Likvidácia a opätovné zhodnotenie

Prístroj sa nachádza v obale, aby sa zabránilo prípadným škodám pri preprave. Tento obal je surovina, je teda opätovne použiteľný alebo možno vykonat' jeho recykláciu.

Prístroj a jeho príslušenstvo pozostávajú z rôznych materiálov, ako napr. kov a plasty. Poškodené konštrukčné diely odovzdajte na likvidáciu nebezpečného odpadu. Informácie si zistite v špecializovanom obchode alebo od správy obce!

Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovat podľa smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovat s domo-

vým odpadom. Tento výrobok sa musí odovzdat' na to určenému zbernému stredisku.

K tomu môže dôjst' napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stredisku na recykláciu odpadu z elektrických a elektronických zariadení. Neodborné zaobchádzanie so starými zariadeniami môže mat' v dôsledku potenciálne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negativny vplyv na životné prostredie a zdravie osôb. Odbornou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejnoprávnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elektrických a elektronických zariadení alebo od vášho odvozu odpadkov.

17. Odstraňovanie porúch

Porucha Možná príčina Náprava
Kvalita rezu je zlá. Rezný nástroj je tupý. Naostrite alebo vymeňte rezný nástroj.
Nadmerné vibrácie pri sústružení ten-ších obrobkov.	Rezný nástroj sa nachádza pod stre-dovou čiarou obrobku.	Zdvihnite rezný nástroj na stredovú čiaru obrobku.
	Príliš agresívne rezanie. Znížte pracovný tlak.
Nadmerné vibrácie pri sústružení veľ-kých obrobkov alebo šálok.	Vretenník a/alebo koník sú nesprávne usporiadané na koncoch obrobku.	Skontrolujte, či sú hroty obrobku na vretenníku a/alebo koníku správne.
	Obrobok nie je vyvážený. Režte koniec obrobku, kým nebude obrobok vyváže-ný.
Sústruh sa neotáča.	Kábel nie je zapojený do zásuvky.	Pripojte kábel do zásuvky.
	Bezpečnostný spínač otvorených dve-rí, ktorý sa nachádza vnútri prístupo-vej klapky k motoru, je zlomený alebo zapadnutý.	Vymeňte bezpečnostný spínač otvorených dverí.
Sústruh sa nevypí-na.	Poškodený alebo chybný siet’ový spínač a/alebo vnútorná kabeláž.	Okamžite vytiahnite zo zásuvky zástrčku sústruhu. Sústruh znova prevádzkujte, až keď ho opraví kvalifi-kovaný servisný technik.

Hladina akustického tlaku L_pA	71 dB(A)
Kolísavost K_pA	3 dB
Hladina akustického výkonu L_WA	84 dB(A)
Kolísavost K_WA	3 dB

Volba správných otáček:

Zrejmé vady musia byť predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparátu, ktoré sú správne používané počas zákonného terminu záruky tak, že bezplatne vymeníme každů čast' aparátu, ktorá sa v priebehu tohto času može stať dokázatelne nefunkčnou dôsledkom materiálnej či výrobnej

vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatefovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylůčené.

Garancija SI
