BEDIENUNGSANLEITUNG DM1100T SCHEPPACH

Erklärung der Symbole auf dem Gerät

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Warn- und Sicherheitshinweise beachten!
	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
	Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
	Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht be-arbeitet werden!
	Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
	Lange Haare nicht offen tragen. Benutzen Sie ein Haarnetz.
	Benutzen von Handschuhen verboten!

Inhaltsverzeichnis:

1. Einleitung....7
2. Gerätebeschreibung....7
3. Lieferumfang 7
4. Bestimmungsgemäße Verwendung 8
5. Allgemeine Sicherheitshinweise....8
6. Restrisiken....11
7. Technische Daten....11
8. Auspacken.... 12
9. Montage 12
10. Betrieb 12
11. Arbeitshinweise 14
12. Elektrischer Anschluss 14
13. Reinigung und Wartung...... 15
14. Transport 15
15. Lagerung 15
16. Entsorgung und Wiederverwertung 15
17. Störungsabhilfe 16

Seite:

1. Einleitung

Hersteller:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung

1. 4-Zack-Körnerspitze
2. Werkzeugauflage
   2a Schraube, Höhenverstellung
   2b unterer Teil der Werkzeugauflage
   3a Schiene mit Motoreinheit
   3b Schiene
3. Kontermutter
4. Reitstock
5. Handrad
6. Fuß
7. Hebel, Reitstock
8. Hebel, Werkzeugauflage
9. Einschalter
10. Ausschalter
11. Innensechskantschlüssel
12. Planscheibe
13. Drechselbeitel, gerade
14. Drechselbeitel, hohl
15. Gabelschlüssel
16. Schrauben mit Spann- und Unterlegscheibe
17. Sechskantschrauben mit Spann- und Unterlegscheibe und Mutter
18. Antriebswelle
19. Verschlussschraube
20. Getriebeabdeckung
21. Feststellschraube
22. Motoreinheit
23. Hebel, Motoreinheit
24. Antriebsscheibe
25. Keilriemen
26. Verriegelungsschalter

3. Lieferumfang

• Drechselbank (zweiteilig)
- Planscheibe
- Reitstock
- Werkzeugauflage (zweiteilig)
• 2 Drechselbeitel (1x gerade, 1x hohl)
- 2 x Gabelschlüssel
• Innensechskantschlüssel
- Montagematerial:
- 6 Sechskantschrauben
- 6 Spannscheiben
- 6 Unterlegscheiben
- 6 Muttern
- 3 Schrauben
- 3 Spannscheiben,
- 3 Unterlegscheiben
- Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Die Drechselbank dient nur zum Bearbeiten von Holz mittels geeignetem Drechseleisen.

Die eingespannten Werkstücke werden zum Rotieren gebracht, dabei können verschiedene Drehzahlen eingestellt werden. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.
• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.
• Die Maschine darf nur von sachkundigen Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
  • Die Maschine darf nur mit Originalzubehör und Original- Werkzeugen des Herstellers genutzt werden.
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Sicheres Arbeiten

1 Halten Sie Ihren Arbeitsbereich in Ordnung
– Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
2 Berücksichtigen Sie Umgebungseinflüsse
– Setzen Sie Elektrowerkzeuge nicht dem Regen aus.
- Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.
– Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.
- Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

3 Schützen Sie sich vor elektrischem Schlag

- Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).

4 Halten Sie andere Personen fern.

– Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

5 Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf

– Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6 Überlasten Sie Ihr Elektrowerkzeug nicht

– Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

7 Benutzen Sie das richtige Elektrowerkzeug

- Verwenden Sie keine leistungsschwachen Elektrowerkzeuge für schwere Arbeiten.

- Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

– Verwenden Sie das Elektrowerkzeug nicht zum Brennholzsägen.

8 Tragen Sie geeignete Kleidung

– Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden.

– Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.

– Tragen Sie bei langen Haaren ein Haarnetz.

9 Benutzen Sie Schutzausrüstung

– Tragen Sie eine Schutzbrille.
- Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

10 Schließen Sie die Staubabsaug-Einrichtung an

– Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.
– Der Betrieb in geschlossenen Räumen ist beim Bearbeiten von Holz, holzähnlichen Werkstoffen und Kunststoffen nur mit einer geeigneten Absauganlage zulässig.

11 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist

– Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

12 Sichern Sie das Werkstück

• Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen.
• Bei langen Werkstücken ist eine zusätzliche Auflage (Tisch, Böcke, etc.) erforderlich, um ein Kippen der Maschine zu vermeiden.
  – Drücken Sie das Werkstück immer fest gegen Arbeitsplatte und Anschlag, um ein Wackeln bzw. Verdrehen des Werkstückes zu verhindern.

13 Vermeiden Sie abnormale Körperhaltung

– Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
- Vermeiden Sie ungeschickte Handpositionen, bei denen durch ein plötzliches Abrutschen eine oder beide Hände das Sägeblatt berühren könnten.

14 Pflegen Sie Ihre Werkzeuge mit Sorgfalt

– Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.
– Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
- Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.
– Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.
– Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

15 Ziehen Sie den Stecker aus der Steckdose

– Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.

• Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser.
• Wenn das Sägeblatt beim Schneiden durch eine zu große Vorschubkraft blockiert, schalten Sie das Gerät aus und trennen Sie es vom Netz. Entfernen Sie das Werkstück und stellen Sie sicher, dass das Sägeblatt frei läuft. Schalten Sie das Gerät ein, und führen Sie den Schnittvorgang erneut mit reduzierter Vorschubkraft durch.

16 Lassen Sie keine Werkzeugschlüssel stecken

– Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

17 Vermeiden Sie unbeabsichtigten Anlauf

– Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

18 Benutzen Sie Verlängerungskabel für den Außenbereich

• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
• Verwenden Sie die Kabeltrommel nur im abgerollten Zustand.

19 Seien Sie stets aufmerksam

– Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

20 Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen

– Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
– Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.
– Die bewegliche Schutzhaube darf in geöffnetem Zustand nicht festgeklemmt werden.
– Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.
– Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.
- Benutzen Sie keine fehlerhaften oder beschädigten Anschlussleitungen.
- Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

21 Achtung!

– Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

22 Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren

– Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Sicherheitshinweise für die Drechselbank

• Das Gerät darf nur an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.
• Machen Sie sich mit den Eigenschaften der Maschine und der Drechseltechnik vertraut, bevor Sie die Maschine in Betrieb nehmen.
• Prüfen Sie alle Werkstücke auf Risse oder Äste. Klebeverbindungen müssen vor dem Wenden vollständig ausgehärtet sein.
• Vergewissern Sie sich, dass das Werkstück sicher verriegelt ist und alle Aufsätze gesichert sind.
• Vor dem Einschalten der Maschine sicherstellen, dass sich das Werkstück durch Drehen von Hand frei drehen kann.
• Halten Sie Ihre Hände und Finger vom rotierenden Werkstück fern.
• Schalten Sie die Maschine aus und warten Sie, bis sie zum Stillstand gekommen ist, bevor Sie Einstellungen an Werkstück, Reitstock oder Werkzeugauflage vornehmen.
• Wartung, Einstellung, Kalibrierung und Reinigung dürfen nur bei ausgeschaltetem Motor durchgeführt werden.
  • Die Maschine ist nur für den Einsatz mit Drechselmeißeln vorgesehen.
• Bewahren Sie die Drechselmeißel immer sicher auf, bevor Sie den Arbeitsplatz verlassen.
• Betreiben Sie die Drehmaschine nicht ohne Abdeckungen und Schutzvorrichtungen.
  • Schneidwerkzeuge scharf halten.

• Verwenden Sie die niedrigste Geschwindigkeit, wenn Sie ein neues Werkstück starten.

• Halten Sie die Drehmaschine immer mit der langsamsten Geschwindigkeit an. Wenn die Drehmaschine so schnell läuft, dass sie vibriert, besteht die Gefahr, dass das Werkstück geworfen oder das Schneidwerkzeug aus den Händen gerissen wird.

• Lassen Sie keine Schneidwerkzeuge in das Werkstück beißen. Das Holz kann gespalten oder von der Drehbank geworfen werden.
• Positionieren Sie die Werkzeugauflage immer über der Mittellinie der Drehmaschine, wenn Sie ein Werkstück formen.
• Bevor Sie ein Werkstück an der Frontplatte befestigen, sollten Sie es immer so grob wie möglich ausarbeiten, um es so rund wie möglich zu machen. Dadurch werden die Vibrationen beim Drehen des Werkstücks minimiert. Befestigen Sie das Werkstück immer sicher an der Frontplatte. Andernfalls kann das Werkstück von der Drehmaschine weggeworfen werden.
• Verwenden Sie eine Bürste oder Druckluft, um Holzspäne zu entfernen; niemals Ihre Hände. Die Späne werden scharf sein.
• Das Schneidwerkzeug muss immer fest gegen den Werkzeughalterung oder im Spannfutter sitzen und so eingestellt sein, dass der Überstand vom Holzstück begrenzt wird. Dies reduziert die Möglichkeit, dass das Werkzeug bricht oder sich verbiegt.
• Die Drehmaschine darf nicht im laufenden Betrieb überquert werden.
• Werkstück nur gegen die Drehrichtung in ein Schneidwerkzeug einführen. Das Werkstück muss sich immer zu Ihnen hin drehen.
• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es an eine Steckdose angeschlossen ist, schalten Sie es aus und ziehen Sie es aus der Steckdose, bevor Sie es verlassen.
• Dieses Produkt ist kein Spielzeug. Außerhalb der Reichweite von Kindern aufbewahren.
• Einige Stäube, die beim Schleifen, Sägen, Schleifen, Bohren und anderen Bauarbeiten entstehen, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere reproduktive Schäden verursachen. Einige Beispiele für diese Chemikalien sind:
  – Blei aus Bleifarben
  – Kristalline Kieselsäure aus Ziegeln und Zement oder anderen Mauerwerksprodukten
  – Arsen und Chrom aus chemisch behandeltem Holz
  – Je nachdem, wie oft Sie diese Arbeit verrichten, variiert Ihr Risiko. Um Ihre Exposition gegenüber diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassenen Sicherheitseinrichtungen, wie z.B. Staubmasken, die speziell dafür entwickelt wurden, mikroskopisch kleine Partikel herauszufiltern.

- Personen mit Herzschrittmachern sollten vor der Anwendung ihren Arzt konsultieren. Elektromagnetische Felder in der Nähe des Herzschrittmachers können zu Störungen des Herzschrittmachers oder zum Ausfall des Herzschrittmachers führen. Darüber hinaus sollten Menschen mit Herzschrittmachern:

– Vermeiden Sie es, allein zu arbeiten.

– Richtig warten und prüfen, um einen elektrischen Schlag zu vermeiden.

- Die in diesem Benutzerhandbuch beschriebenen Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken. Der Betreiber muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut werden können, sondern vom Betreiber geliefert werden müssen.

Zusätzliche Sicherheitshinweise für die Verwendung von Planscheiben

• Stellen Sie sicher, dass die Planscheibe die richtige Größe hat, um das Werkstück zu stützen.
• Stellen Sie sicher, dass das Werkstück sicher an der Planscheibe befestigt ist.
• Schneiden Sie das Werkstück vor der Montage auf eine Planscheibe so nah wie möglich an die endgültige Form.
• Zum Drehen der Planscheibe nur Schabemeißel verwenden. Schneidemeißel können leicht aus den Händen gerissen werden.
• Achten Sie darauf, dass der Drechselmeißel die Halteschrauben an den Fertigmaßen des Werkstücks nicht stören kann.

6. Restrisiken

Die Maschine ist nach dem Stand der Technik und den an erkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verarbeiten Sie nur ausgesuchte Hölzer ohne Fehler wie: Ast stellen, Querrisse, Oberflächenrisse. Fehlerhaftes Holz neigt zum Splittern und wird zum Risiko beim Arbeiten.
• Nicht sorgfältig verleimte Hölzer können aufgrund der Zentrifugalkraft beim Bearbeiten explodieren.
• Vor dem Einspannen das rohe Werkstück auf Quadrat form zuschneiden, zentrieren und auf sichere Einspannung achten. Umwucht im Werkstück führtzuVerletzungsgefahr.

- Verletzungsgefahr durch unsichere Werkzeugführung bei nicht exakt angestellter Werkzeugauflage und stumpfem Drechselwerkzeug. Voraussetzung für fachgerechtes Drechseln ist einwandfreies, scharf geschliffenes Drech sel werkzeug.

• Gefährdung der Gesundheit durch das rotierende Werkstück bei langem Kopfhaar und loser Kleidung. Per sönliche Schutzausrüstung wie Haarnetz und eng anliegende Kleidung tragen.
• Gefährdung der Gesundheit durch Holzstäube oder Holz späne. Persönliche Schutzausrüstungen wie Augenschutz und Staubmaske tragen.
• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Desweiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Si cherheitshinweise“ und die „Bestimmungsge-mäße Verwendung“, sowie die Bedienungsanweisung insge samt beachtet werden.

7. Technische Daten

Baumaße L x B x H	1375 x 325x 415 mm
Drehzahl	890/1260/1760/2600 min ^-1
Werkstückgröße max.	1000 mm
Werkstückdurchmesser max.	350 mm
Spindelkopfgewinde	M18 x 2,5
Gewicht	20,5 kg
Motor	230-240 V /50 Hz
Aufnahmeleistung	400 W S2 15 min

Technische Änderungen vorbehalten

* Betriebsart S2 – Kurzzeitbetrieb Betrieb mit konstanter Last für 15 Minuten oder weniger, gefolgt von einer Zeit außer Betrieb und einer Pause ausreichender Dauer, damit sich die Maschine innerhalb 2 K auf Umgebungstemperatur abkühlen kann.

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Schalldruckpegel L_pA	71 dB(A)
Unsicherheit K_pA	3 dB
Schallleistungspegel L_WA	84 dB(A)
Unsicherheit K_WA	3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 61029.

8. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs- und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

⚠️ ACHTUNG!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Montage

Drechselbank montieren (Abb. 2)

1. Schieben Sie die Werkzeugauflage (2) auf die Schiene mit Motoreinheit (3a).
2. Schieben Sie den Reitstock (5) zur Werkzeugauflage (2) auf die Schiene mit Motoreinheit (3a). Prüfen Sie durch Ziehen nach oben, ob Reitstock (5) und Werkzeugauflage (2) korrekt eingeschoben sind.
3. Stecken Sie die Schiene mit Motoreinheit (3a) und die Schiene (3b) ohne Motoreinheit zusammen.
4. Verschrauben Sie die beiden Schienen mit den drei Schrauben mit Spann- und Unterlegscheibe (17) mit Hilfe des Innensechskantschlüssel (12).

Hinweis:

Ist das Verschieben der Werkzeugauflage (2), bzw. des Reitstocks (5) schwergängig, stellen Sie die Mutter an der Unterseite mit einem Gabelschlüssel oder einer Ratsche (SW 19) nach.

Drechselbank aufstellen (Abb. 1)

1. Stellen Sie die Drechselbank auf einen festen Untergrund.

2. Verschrauben Sie die Drechselbank mit dem Untergrund. Nutzen Sie hierzu jeweils die zwei Bohrlöcher in den drei Füßen (7).

3. Sie können hierfür die mitgelieferten Sechskantschrauben (18) verwenden.

4. Stecken Sie die Unterlegscheibe und die Spannscheibe auf die Sechskantschraube (18) auf. Siehe Bild 1.
5. Verschrauben Sie die Drechselbank mit dem Untergrund mit Hilfe der Sechskantschraube, Unterlegscheibe, Spannscheibe und Mutter (18).

Werkstückaufnahmen montieren/wechseln (Abb. 3)

⚠️ ACHTUNG!

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

4-Zack-Körnerspitze montieren

1. Lösen Sie ggf. die Planscheibe (13). Halten Sie hierfür die Antriebswelle (19) mit dem Gabelschlüssel (16) fest und drehen Sie die Planscheibe (13) von der Antriebswelle (19) ab.
2. Halten Sie die Antriebswelle (19) mit dem Gabelschlüssel (16) fest.
3. Drehen Sie die 4-Zack-Körnerspitze (1) mit Hilfe des zweiten Gabelschlüssels (16) auf der Antriebswelle fest.

Zum Drechseln von z. B. Schalen oder Töpfen muss die Planscheibe (13) anstelle der 4-Zack-Körnerspitze (1) verwendet werden.

Planscheibe montieren

1. Lösen Sie ggf. die 4-Zack-Körnerspitze (1). Setzen Sie hierfür die beiden Gabelschlüssel (16) an der Antriebswelle (19) und an der 4-Zack-Körnerspitze (1) an und drehen Sie die 4-Zack-Körnerspitze (1) ab.
2. Halten Sie die Antriebswelle (19) mit dem Gabelschlüssel (16) fest.
3. Drehen Sie die Planscheibe (13) auf die Antriebswelle (19).

10. Betrieb

Drehzahl wählen (Abb. 4)

⚠️ ACHTUNG!

Der Netzstecker darf beim Einstellen der Drehzahl nicht eingesteckt sein.

Wahl der richtigen Drehzahl:

- Wählen Sie bei neuen Werkstücken zunächst eine kleine Drehzahl. Steigern Sie die Drehzahl mit zunehmender Wuchtigkeit des Werkstücks.

• Die Wahl der richtigen Drehzahl hängt von mehreren Faktoren ab, z. B. Material, Durchmesser, Länge und Unwucht des Werkstücks. Grundsätzlich gilt: Wählen Sie bei harten Hölzern, bei unrunden, langen oder Werkstücken mit großem Durchmesser eine kleine Drehzahl.

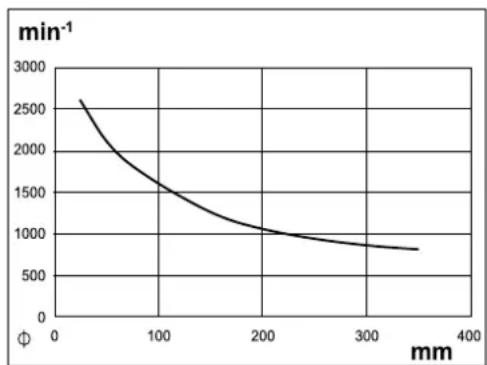

• Orientieren Sie sich bei der Wahl der Drehzahl an der Tabelle:

Auf der x-Achse ist der Werkstückdurchmesser angegeben. Auf der y-Achse wird die Drehzahl abgelesen. Gehen Sie beim Durchmesser des Werkstücks senkrecht nach oben und lesen Sie die Drehzahl an der die gedachte senkrechte Linie die Kurve trifft.

1. Lösen Sie die beiden Verschlussschrauben (20) der beiden Getriebeabdeckungen (21).
2. Öffnen Sie die Getriebeabdeckungen (21).
3. Lösen Sie die Feststellschraube (22) der Motor-einheit mit dem Innensechskantschlüssel (12).
4. Heben Sie die Motoreinheit (23) durch Betätigen des Hebels (24) an, um den Keilriemen (26) zu entlasten.
5. Fixieren Sie die Motoreinheit (23) durch Anziehen der Feststellschraube (22).
6. Legen Sie den Keilriemen (26) auf die gewünschte Rille der Antriebsscheibe (25), um die angegebene Drehzahl zu erreichen:

Der Keilriemen muss auf der oberen und unteren Antriebsscheibe in derselben Rille liegen.

Hinweis: Die beiden Getriebeabdeckungen (21) sind mit einem Verriegelungsschalter (27) ausgestattet. Die Verriegelungsschalter (27) werden beim Schließen der Getriebeabdeckungen (21) automatisch betätigt. Bei nicht korrekt geschlossener Getriebeabdeckung (21) kann das Gerät nicht eingeschaltet werden.

1. Lösen Sie die Feststellschraube (22) und lassen Sie die den Hebel mit der Motoreinheit wieder ab, so spannen Sie den Keilriemen.
2. Fixieren Sie die Feststellschraube (22).
3. Schließen Sie Getriebeabdeckungen (21). Fixieren Sie die Getriebeabdeckungen mit den Verschlussschrauben (20).

Werkstück sichern

Sichern mit 4-Zack-Körnerspitze (1) und Reitstock (5) (Abb. 1)

1. Zeichnen Sie eine diagonale Linie an beide Enden des Werkstücks, um die Mitte zu lokalisieren. Die Mitte ist die Stelle an der sich die Linien treffen. Setzen Sie dort eine Zentrierbohrung, wo 4-Zack-Körnerspitze und Reitstock am Werkstück ansetzen sollen. Somit ist ein besserer Halt gewährleistet.
2. Setzen Sie einen ca. 2 mm tiefen Sägeschnitt entlang der Diagonalen in der die 4-Zack-Körnerspitze (1) besser greifen kann.
3. Setzen Sie die abmontierte 4-Zack-Körnerspitze (1) mittig auf die Mitte des Werkstücks auf. Schlagen Sie die 4-Zack-Körnerspitze (1) mit einem Holzhammer (nicht im Lieferumfang enthalten) leicht in das Werkstück. Achten Sie darauf das Gewinde der 4-Zack-Körnerspitze (1) mit z. B. einem Holzbrett zu schützen.
4. Nehmen Sie die 4-Zack-Körnerspitze (1) wieder vom Werkstück ab.
5. Montieren Sie anschließend die 4-Zack-Körnerspitze (1) (wieder) am Gerät.

Hinweis: Die Montage und Demontage der 4-Zack-Körnerspitze finden Sie im Kapitel „Werkstückaufnahmen montieren/ wechseln“.

1. Setzen Sie das Werkstück an die 4-Zack-Körnerspitze (1) an. Achten Sie darauf mit der 4-Zack-Körnerspitze (1) die eingeschlagene Kerbe zu treffen, da sonst kein sicheres Einspannen gewährleistet ist.

2. Lösen Sie den Hebel (8) des Reitstockes.

3. Schieben Sie den Reitstock Richtung 4-Zack-Körnerspitze (1) bis fast an das Werkstück heran, um es einzuspannen.

4. Fixieren Sie den Reitstock, indem Sie den Hebel (8) nach unten drücken.

5. Für die Feinjustierung verwenden Sie das Handrad (6).

6. Fixieren Sie die Stellung des Handrads mit der Kontermutter (4).

Sichern mit Planscheibe (13) (Abb. 4)

1. Halten Sie die Antriebswelle (19) mit dem Gabelschlüssel (16) fest.
2. Drehen Sie die Planscheibe (13) von der Antriebswelle (19) ab.
3. Fixieren Sie das Werkstück mit Holzschrauben (nicht im Lieferumfang enthalten) an der Planscheibe (13).

⚠️ ACHTUNG!

Verletzungsgefahr! Die Holzschrauben müssen so platziert sein, dass Sie sie beim Bearbeiten des Werkstücks nicht versehentlich mit dem Werkzeug freilegen.

1. Halten Sie die Antriebswelle (19) mit dem Gabelschlüssel (16) fest.
2. Drehen Sie die Planscheibe (13) mit montiertem Werkstück auf die Antriebswelle (19).

Werkzeugauflage einstellen (Abb. 1)

⚠️ ACHTUNG!

Verletzungsgefahr! Achten Sie darauf, dass die Werkzeugauflage gut fixiert ist und sich während dem Betrieb nicht lösen kann.

Werkzeugauflage fixieren/lösen

1. Die Werkzeugauflage (2) wird fixiert, indem Sie den Hebel (9) nach unten drücken.
2. Die Werkzeugauflage (2) wird gelöst, indem Sie den Hebel (9) nach oben drücken. Sie können die Werkzeugauflage jetzt verschieben. Höhenverstellung Werkzeugauflage
3. Lösen Sie die Schraube (2a) am unteren Teil der Werkzeugauflage (2b).
4. Stellen Sie die gewünschte Höhe ein.
5. Fixieren Sie die Werkzeugauflage (2) durch Festdrehen der Schraube (2a).

Ein-/Ausschalten (Abb. 1)

1. Schließen Sie das Gerät an die Netzspannung an.
2. Einschalten: Um das Gerät einzuschalten, betätigen Sie den Einschalter (10).
3. Ausschalten: Um das Gerät auszuschalten, betätigen Sie den Ausschalter (11) erneut.

⚠️ ACHTUNG!

Wenn Sie das Gerät unbeaufsichtigt lassen oder mit der Arbeit fertig sind, ziehen Sie den Netzstecker.

11. Arbeitshinweise

• Informieren Sie sich ausgiebig in Fachliteratur, bevor Sie mit dem Arbeiten beginnen.
• Achten Sie bei der Auswahl Ihres Werkstücks auf Äste, Astlöcher, Risse oder Ähnliches. Sie könnten die Kontrolle über Ihr Werkzeug verlieren, was zu schweren Verletzungen führen kann. Gerissene Werkstücke können währen des Drehens bersten. Es besteht Verletzungsgefahr!
• Schneiden Sie das Werkstück vor dem Bearbeiten immer so weit wie möglich in Form.
• Beachten Sie die maximale Werkstücklänge und den maximalen Werkstück Durchmesser! Diese finden Sie in den technischen Daten.
• Das Werkstück muss mittig fixiert werden, ein un-rund laufendes Werkstück beeinflusst die Lebensdauer der Maschine.
• Verwenden Sie nur für das Drehen geeignete Werkzeuge.
• Stehen Sie niemals in der Flugbahn des Werkstücks.
• Prüfen Sie vor Arbeitsbeginn, bei gezogenem Netzsteckern, Folgendes durch Drehen per Hand:
• sitzt das Werkstück fest?
• kommt das Werkstück mit der Werkzeugauflage in Berührung?
• Beginnen Sie immer mit einer kleineren Drehzahl und steigern Sie sie nach und nach.
• Führen Sie das Werkzeug erst an das Werkstück heran, wenn es die eingestellte Drehgeschwindigkeit erreicht hat.

Blockaden entfernen

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

Reinigen Sie das Gerät von Staub und Spänen, um die Blockade aufzuheben.

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

- Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

- Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor

• Die Netzspannung muss 230 V\~ betragen.
- Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors
- Daten des Maschinen-Typenschildes
- Daten des Motor-Typschildes

13. Reinigung und Wartung

Warnung! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen!

Allgemeine Wartungsmaßnahmen

Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Verlängerung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor.

Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.

Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Kohlebürsten, Keilriemen

* nicht zwingend im Lieferumfang enthalten!

14. Transport

Wenn Sie das Gerät an einen anderen Ort transportieren wollen, trennen Sie das Gerät vom Netz und stellen Sie es an einen anderen dafür vorgesehenen Bereich auf.

Achtung!

Heiße Oberfläche. Es besteht Verbrennungsgefahr. Transportieren Sie die Maschine erst, wenn die Motoreinheit (23) vollständig abgekühlt ist.

Tragen Sie die Drechselbank möglichst mit einer zweiten Person. Greifen Sie die Drechselbank beim Transport an den äußeren Füßen (7) und an der Schiene mit Motoreinheit (3a) und der Schiene (3b).

15. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C.

Bewahren Sie das Werkzeug in der Originalverpackung auf.

Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

16. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden.

Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Altgeräte dürfen nicht in den Hausmüll!

Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräten geschehen.

Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häufig in Elektro und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlichrechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

17. Störungsabhilfe

Störung Mögliche Ursache Abhilfe
Die Schnittqualität ist schlecht.	Schneidwerkzeug ist stumpf. Schneidwerkzeug schärfen oder ersetzen.
	Zu aggressiv geschnitten Reduzieren	Sie den Arbeitsdruck.
	Das Schneidwerkzeug wird unterhalb der Werkstückmittellinie positioniert.	Schneidwerkzeug auf maximal 3 mm über der Werkstückmitte absenken.
	Drehgeschwindigkeit zu langsam Drehgeschwindigkeit erhöhen	Geschwindigkeit einstellen
Übermäßige Vibrationen beim Drehendünner Werkstücke.	Das Schneidwerkzeug befindet sich unterhalb der Werkstückmittellinie.	Schneidwerkzeug auf die Mittellinie des Werkstücks anheben.
	Zu aggressiv geschnitten Reduzieren	Sie den Arbeitsdruck.
Übermäßige Vibrationen beim Drehengroßer Werkstücke oder Schalen.	Spindelstock und/oder Reitstock unsachgemäß an den Enden des Werkstücks angeordnet.	Prüfen Sie, ob die Werkstückspitzen am Spindelstock und/oder Reitstock korrekt sind.
	Das Werkstück ist nicht ausgewuchtet.	Schneiden Sie das Ende des Werkstücks, bis das Werkstück ausgewuchtet ist.
Die Drehmaschine dreht sich nicht.	Kabel nicht an die Steckdose angeschlossen.	An die Steckdose anschließen.
	Der Sicherheitsschalter der geöffneten Tür, der sich im Innern der Motorzugangsklappe befindet, ist gebrochen oder eingerastet.	Tauschen Sie den Sicherheitsschalter der geöffneten Tür aus.
Die Drehmaschineschaltet sich nicht aus.	Beschädigter oder defekter Netz-schalter und/oder interne Verkabelung.	Ziehen Sie den Stecker der Drehmaschine sofort aus der Steckdose. Betreiben Sie die Drehmaschine erst, wenn sie von einem qualifizierten Servicetechniker repariert wurde.

Garantiebedingungen

Revisionsdatum 20. August 2018

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch).

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/Reparaturservice.aspx.

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.
2. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
3. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
4. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: +49 [0] 8223 4002 99 oder [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

7. Technische gegevens

Afmetingen L x B x H 1375 x 325 x 415 mm

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

CE - Konformitätserklärung

Originalkonformitätserklärung

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai šj straips-nj
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article	HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
IT	dichiara la seguente conformità secondo le direttive e le normati-ve UE per l'articolo	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel
ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo	CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo	SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
DK	erklærer hermed, at følgende produkt er i overensstemmelse med nedenstäende EUdirektiver og standarder	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i nor-mama za sljedece article
NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen	LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu
FI	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direk-tiivit ja standardit	EE	kinnitab järgmist vastavus vastavalt ELi direktiivi ja standardite järgmist artiklinumbrit
SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln	BG	декларира съответното съответствие съгласно Дирек-тива на ЕС и норми за артикул

Marke / Brand: SCHEPPACH

Art.-Bezeichnung / Article name:

DRECHSELMASCHINE - DM1100T

WOOD TURNING LATHE - DM1100T

MACHINE DE TOURNAGE - DM1100T

Art.-Nr. / Art. no.: 5902306901

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, den 19.08.2020

i. V. Andres Pecher Unterschrift / Andreas Pecher / Head of Product Management

Garantie DE

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile,

die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
