MANUALE UTENTE DM1100T SCHEPPACH

Spiegazione dei simboli sull'apparecchio

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Osservare le indicazioni di avvertenza e di sicurezza!
	Prima della messa in funzione leggere attentamente e attenersi alle istruzioni per l'uso e alle avvertenze sulla sicurezza!
	Indossare degli otoprotettori. L'esposizione al rumore può provocare la perdita dell'udito.
	Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali si può generare della polvere nociva per la salute. Non è consentita la lavorazione di materiali contenenti amianto!
	Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dall'apparecchio possono causare la perdita della vista.
	Non portare sciolti i capelli lunghi. Utilizzare una retina per capelli.
	Vietato l'uso di guanti protettivi!

Indice:

1. Introduzione....43
2. Descrizione dell'apparecchio 43
3. Contenuto della fornitura....43
4. Impiego conforme alla destinazione d'uso....44
5. Avvertenze importanti 44
6. Rischi residui 47
7. Dati tecnici....47
8. Disimballaggio 48
9. Montaggio....48
10. Funzionamento....48
11. Istruzioni di lavoro 50
12. Allacciamento elettrico 50
13. Pulizia e manutenzione 51
14. Trasporto 51
15. Stoccaggio....51
16. Smaltimento e riciclaggio 51
17. Risoluzione dei guasti 52

Pagina:

1. Introduzione

Produttore:

scheppach

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti da esso in caso di:

• manipolazione impropria,
- Mancato rispetto delle istruzioni per l'uso
- riparazioni da parte di terzi, personale tecnico non autorizzato,
- Installazione e sostituzione di pezzi di ricambio non originali
- utilizzo non conforme
- guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE0113

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'apparecchio di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata di vita dell'apparecchio.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'apparecchio.

Conservare le istruzioni per l'uso vicino all'apparecchio, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi a esso associati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre alle indicazioni di sicurezza contenute nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

2. Descrizione dell'apparecchio

1. Punta di centraggio con 4 dentelli
2. Supporto attrezzo
   2a Vite, regolazione dell'altezza
   2b Parte inferiore del supporto attrezzo
   3a Guida con unità motore
   3b Guida
3. Controdado
4. Contropunta
5. Volantino
6. Piede
7. Leva, contropunta
8. Leva, supporto attrezzo
9. Interruttore di accensione
10. Interruttore di spegnimento
11. Chiave a brugola
12. Piastra portapezzi
13. Scalpello tornitore, dritto
14. Scalpello tornitore, concavo
15. Chiave fissa
16. Viti con rondella di tensione e piana
17. Viti a testa esagonale con rondella di tensione e piana e dado
18. Albero di trasmissione
19. Vite di chiusura
20. Copertura del riduttore
21. Vite di bloccaggio
22. Unità motore
23. Leva, unità motore
24. Puleggia motrice
25. Cinghia trapezoidale
26. Interruttore di interblocco

3. Contenuto della fornitura

• Tornio a letto (bicomponente)
- Piastra portapezzi
- Contropunta
- Supporto attrezzo (bicomponente)
• 2 scalpelli tornitori (1x dritto, 1x concavo)
- 2 x chiavi a forcella
- Chiave a brugola
- Materiale di montaggio:

• 6 viti a testa esagonale
• 6 rondelle di tensione
• 6 rondelle piane
• 6 dadi

• 3 viti

• 3 rondelle di tensione,

• 3 rondelle piane

- Istruzioni per l'uso

4. Impiego conforme alla destinazione d'uso

Il tornio a letto va adoperato solo per la lavorazione del legno con utensili di tornitura adeguati.

I pezzi da lavorare bloccati sono predisposti alla rotazione, con possibilità di impostare diversi regimi. Per la funzione degli elementi di comando si rimanda alle seguenti descrizioni.

La macchina è conforme alla Direttiva Macchine CE in vigore.

• Le disposizioni di sicurezza, lavoro e manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.
• Le disposizioni antinfortunistiche in vigore e tutte le altre normative tecniche di sicurezza generalmente riconosciute devono essere rispettate.
• La macchina può essere utilizzata, sottoposta a manutenzione o riparata soltanto da persone specializzate che abbiano familiarità con essa e siano state istruite sui pericoli. Modifiche arbitrarie alla macchina escludono la responsabilità del produttore per i danni che ne derivano.
• La macchina può essere utilizzata soltanto con accessori e utensili originali del produttore.
• Qualsiasi uso diverso risulta non conforme alla destinazione d'uso. Il produttore non si assume alcuna responsabilità per i danni risultanti da tale uso; il rischio è esclusivamente a carico dell'utilizzatore.

Si prega di notare che i nostri apparecchi non sono stati costruiti per uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Avvertenze importanti

Attenzione! Quando si usano elettroutensili, per proteggersi da scossa elettrica, lesioni e pericolo d'incendio, vanno rispettate le seguenti misure di sicurezza fondamentali. Leggere tutte le avvertenze, prima di usare il presente elettroutensile e conservare con cura le avvertenze per la sicurezza.

Lavoro sicuro:

1 Mantenere in ordine l'area di lavoro
– Il disordine nell'area di lavoro può causare infortuni.
2 Tenere conto dell'influenza dell'ambiente circo- stante
- Non esporre gli utensili elettrici alla pioggia.
- Non utilizzare gli utensili elettrici in ambiente umido o bagnato.
- Provvedere ad una buona illuminazione della zona di lavoro.
- Non utilizzare gli utensili elettrici in luoghi esposti a rischio di incendio o esplosione.

3 Proteggersi da scosse elettriche

- Evitare il contatto del corpo con componenti messi a terra (come ad es. tubi, radiatori, pia-stre elettriche, dispositivi refrigeranti).

4 Tenete lontani i bambini!

- Impedite alle altre persone di toccare l'utensile o il cavo, tenetele lontane dalla vostra zona di lavoro.

5 Conservare gli utensili elettrici non utilizzati in modo sicuro

- Utensili elettrici inutilizzati devono essere depositati in un luogo asciutto, alto o comunque chiuso, fuori dalla portata di bambini.

6 Non sovraccaricare l'utensile elettrico

- Si lavora meglio e più sicuri nell'intervallo di potenza indicato.

7 Utilizzare il giusto elettroutensile

• Non utilizzare elettroutensili a potenza debole per lavori pesanti.
• Non utilizzare l'elettroutensile per scopi non previsti. Ad esempio non utilizzare seghe circolari manuali per tagliare rami di alberi o tronchi di legno.
• Non utilizzare l'elettroutensile per tagliare legna da combustione.

8 Indossare abbigliamento adeguato

• Non indossare abbigliamento largo o gioielli perché potrebbero essere catturati da componenti in movimento.
• Durante i lavori all'aperto si raccomandano calzature antiscivolo.
• In caso di capelli lunghi, indossare una retina per raccogliere i capelli.

9 Utilizzare attrezzatura protettiva

• Indossare occhiali protettivi.
• Utilizzare una mascherina di protezione delle vie respiratorie in caso di lavori che producono polvere.

10 Collegare il dispositivo per l'aspirazione della polvere se si lavora con legno, materiali simili al legno o plastica.

• Attenzione! Il dispositivo per l'aspirazione della polvere non deve essere collegato durante la lavorazione dei metalli. Pericolo di incendi ed esplosioni a causa di trucioli caldi o scintille! Durante la lavorazione dei metalli, rimuovere anche il sacco di raccolta polvere (21).
• In presenza di collegamenti all'aspirapolvere e al dispositivo di raccolta, accertarsi che questi siano collegati e vengano utilizzati corretta-mente.
• L'esercizio in ambienti chiudi è consentito solo con un impianto di aspirazione adeguato

11 Non utilizzare il cavo per scopi non previsti

- Non utilizzare il cavo per estrarre la spina dalla presa. Proteggere il cavo da calore, olio e spigoli appuntiti.

12 Bloccare il pezzo di lavorazione

- Utilizzare i dispositivi di bloccaggio o la morsa da banco per tenere fermo il pezzo. In questo modo viene mantenuto in modo più sicuro che con le mani.

• In caso di pezzi lunghi, occorre un supporto aggiuntivo (tavolo, cavalletti, ecc.) per evitare il ribaltamento della macchina.
• Spingere sempre il pezzo saldamente verso la piastra di lavoro e la battuta per evitare il traballamento o la rotazione del pezzo.

13 Evitare posizioni del corpo anomale

• Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio.
• Evitare posizioni maldestre delle mani che, in caso di scivolamento improvviso, possano causare il contatto di una o di entrambe le mani con la lama.

14 Prendersi cura degli elettroutensili con attenzione

• Mantenere gli utensili di taglio affilati e puliti al fine di lavorare in modo migliore e più sicuro.
• Attenersi alle istruzioni di lubrificazione e sostituzione dell'utensile.
• Controllare regolarmente il cavo di collegamento dell'elettroutensile e farlo sostituire da un tecnico in caso di danneggiamento.
• Verificare regolarmente i cavi di prolunga e sostituirli qualora fossero danneggiati.
• Mantenere le maniglie asciutte, pulite e prive di olio e grasso.

15 Estrarre la spina dalla presa

- Non rimuovere mai schegge, trucioli o pezzi di legno incastrati quando la lama della sega è in movimento.

• In caso di inutilizzo dell'elettroutensile, prima della manutenzione e durante la sostituzione degli utensili, ad es. lama, perforatrice, fresa-trice.
• Se la lama della sega si blocca a causa di una forza di avanzamento anomala durante il taglio, spegnere l'apparecchio e scollegarlo dalla rete elettrica. Rimuovere il pezzo da lavorare e assicurarsi che la lama sia libera. Accendere l'apparecchio e iniziare una nuova operazione di taglio con una forza di avanzamento ridotta.

16 Non lasciare inserita alcuna chiave dell'utensile

- Verificare prima dell'accensione che chiave e utensile di regolazione siano stati rimossi.

17 Evitare l'avviamento inavvertito

- Accertarsi che l'interruttore sia spento quando si inserisce la spina nella presa.

18 Utilizzare il cavo di prolunga per la zona esterna

• All'aperto utilizzare solo cavi di prolunga consentiti e opportunamente contrassegnati a tale scopo.
• Utilizzare il tamburo avvolgicavo solo in stato srotolato.

19 Prestare attenzione

- Fare attenzione a cosa si sta facendo. Lavorare con consapevolezza. Non utilizzare l'elettroutensile in caso di mancata concentrazione.

20 Verificare che l'elettroutensile non sia danneggiato

• Prima dell'ulteriore utilizzo dell'elettroutensile, controllare attentamente che i dispositivi di protezione ed altri componenti funzionino perfettamente e in modo conforme.
• Verificare che i componenti mobili funzionino perfettamente e non siano incastrati o che i componenti non siano danneggiati. Tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte al fine di garantire un esercizio perfetto dell'elettroutensile.
• La calotta protettiva mobile non deve essere bloccata in posizione aperta.
• Dispositivi di protezione e componenti danneggiati devono essere riparati o sostituiti da un'officina specializzata riconosciuta in modo conforme, salvo diversamente indicato nelle istruzioni per l'uso.
• Interruttori danneggiati devono essere sostituiti presso un'officina di assistenza clienti.
• Non utilizzare cavi di collegamento difettosi o danneggiati.
• Non utilizzare elettroutensili in cui l'interruttore non può essere acceso o spento.

21 Attenzione!

- L'utilizzo di altri utensili e accessori può implicare un pericolo di lesione perle persone.

22 Far riparare l'elettroutensile da un tecnico elettricista qualificato

- Questo elettroutensile soddisfa le disposizioni di sicurezza in vigore. Le riparazioni devono essere effettuate solo da un esperto elettricista utilizzando pezzi di ricambio originali, altrimenti si rischiano infortuni dell'utilizzatore.

Avviso! Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni.

Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'elettroutensile.

Indicazioni di sicurezza per il tornio

• L'apparecchio deve essere collegato soltanto ad una presa con regolare messa a terra.
• Familiarizzarsi con le caratteristiche della macchina e con la tecnica di tornitura, prima di mettere in funzione la macchina.
• Controllare la presenza di strappi o rami su tutti i pezzi da lavorare. Prima di rivoltare i pezzi, controllare che tutti i collegamenti a colla sono completamente induriti.
• Assicurarsi che il pezzo da lavorare è saldamente serrato e che tutti i rialzi sono messi in sicurezza.
• Prima di accendere la macchina, assicurarsi che il pezzo da lavorare si possa girare liberamente a mano.
• Tenere mani e dita lontani dalla pezzo da lavorare durante la rotazione.
• Spegnere la macchina e attendere il suo completo arresto, prima di effettuare regolazioni sul pezzo da lavorare, sulla contropunta o sul supporto dell'utensile.
• La manutenzione, la regolazione, la calibrazione e la pulizia devono essere eseguite soltanto con il motore spento.
• La macchina è concepita soltanto per l'utilizzo con scalpelli da tornio.
• Conservare gli scalpelli da tornio sempre in un luogo sicuro, prima di lasciare i posto di lavoro.
• Non azionare il tornio senza le coperture e i dispositivi di sicurezza.
• Tenere affiliati gli utensili di taglio.
• Utilizzare la velocità più bassa all'avvio della lavorazione di un nuovo pezzo.

• Arrestare il tornio sempre alla velocità più bassa. Se il tornio ruota così velocemente che vibra, sussiste il pericolo di rigetto del pezzo da lavorare o che venga strappato dalle mani lo strumento da taglio.

• Non permettere che gli strumenti da taglio incidano il pezzo da lavorare. Il legno si può fendere o essere scagliato lontano dal tornio.

• Durate la formazione di un pezzo da lavorare, posizionare il supporto dell'utensile sempre sopra la linea centrale del tornio.
• Prima di fissare un pezzo da lavorare alla piastra frontale, dovrebbe essere sgrossato il più possibile per renderlo più rotondo possibile. In questo modo vengono minimizzate le vibrazioni durante la rotazione del pezzo da lavorare. Fissare sempre il pezzo da lavorare in modo sicuro alla piastra frontale. Altrimenti, il pezzo da lavorare potrebbe essere scagliato lontano dal tornio.
• Utilizzare una spazzola o dell'aria compressa per eliminare i trucioli; mai le mani. I trucioli saranno affiliati.
• Lo strumento da taglio deve essere sempre fissato saldamente al supporto o nel mandrino di serraggio ed essere regolato in modo che la sporgenza venga limitata dal montante. Questo riduce la possibilità di rottura o piegatura dell'utensile.
• Il tornio non deve essere attraversato durante il funzionamento.
• Inserire il pezzo da lavorare nell'utensile da taglio soltanto nel senso contrario alla rotazione. Il pezzo da lavorare deve sempre ruotare nella direzione dell'operatore.
• Non lasciare l'apparecchio inosservato quando è collegato alla presa, occorre spegnerlo e scollegarlo prima di allontanarsi.
• Questo prodotto non è un giocattolo. Tenere fuori dalla portata dei bambini.
• Alcune polveri che si formano durante la limatura, la segatura, la foratura e altre lavorazioni contengono sostanze chimiche conosciute per provocare il cancro, difetti alla nascita o altri danni legati alla riproduzione. Alcuni esempi di queste sostanze chimiche sono:
• Piombo contenuto in vernici a base di piombo
  – Silice cristallina da laterizi e cemento o altri prodotti per muratura
• Arsenico e cromo contenuto in legno trattato chimicamente
• In base alla frequenza di queste lavorazioni varia il rischio. Per ridurre l'esposizione a queste sostanze chimiche: Lavorare in un ambiente ben ventilato e con dispositivi di sicurezza consentiti, come ad es. maschere antipolvere progettate in special modo per filtrare particelle microscopiche.

- Le persone con pacemaker devono consultare il proprio medico prima dell'utilizzo. I campi elettromagnetici nelle vicinanze del pacemaker possono provocare disfunzioni o l'arresto dello stesso. Le persone con pacemaker dovrebbero, inoltre:

- Evitare di lavorare da soli.

- Non utilizzare l'apparecchio con l'interruttore di rete inserito.

- Attendere il tempo opportuno e controllare nuovamente per evitare una scossa elettrica.

- Gli avvisi, le misure di sicurezza e le indicazioni contenute in questo manuale dell'utente non possono coprire tutte le possibili condizioni e situazioni. L'utilizzatore deve comprendere che il buon senso e l'attenzione sono fattori che non è possibile montare in questo prodotto, ma che devono essere forniti dall'utilizzatore stesso.

Avvertenze di sicurezza sull'uso delle seghe cir- colari da banco

• Assicurarsi che il disco divisorio abbia la giusta misura per supportare il pezzo da lavorare.
• Accertarsi che l'utensile sia fissato in modo sicuro al disco divisorio.
• Prima del montaggio sul disco divisorio, tagliare il pezzo da lavorare il più possibile simile alla forma definitiva.
• Per girare il disco divisorio, utilizzare soltanto scalpelli raschiatori. Gli scalpelli da taglio possono essere facilmente strappati dalle mani.
• Prestare attenzione che lo scalpello da tornio non possa disturbare le viti di supporto della misura finita del pezzo da lavorare.

6. Rischi residui

La macchina è stata concepita secondo il livello della tecnica ed in rispetto delle regolamentazioni per la sicurezza riconosciute. Tuttavia, durante la lavorazione potrebbero insorgere eventuali rischi.

• Lavorare solo legno selezionato, senza difetti quali: diramazioni, fenditure trasversali, fenditure superficiali. Il legno difettoso tende a scheggiare e diventa pericoloso nella lavorazione.
• A causa della forza centrifuga, i pezzi di legno non correttamente incollati possono esplodere durante la lavorazione.
• Prima di montare il pezzo greggio bisogna tagliarlo in forma quadrata, centrarlo e osservare l'attacco sicuro. Ogni marcia irregolare è pericolosa.
• Pericolo di ferimento in caso di guida insicura dell'utensile se il portautensili non è impostato correttamente e se l'utensile a tornire non è affilato. Il presupposto per una perfetta tornitura è un utensile a tornire in ottime condizioni e pefettamente affilato.
• Pericolo per la salute costituito dal pezzo in rotazione e in caso di capigiatura lunga o abbigliamento largo. Raccogliere i capelli e indossare indumenti aderenti.

• Pericolo per la salute a causa di polveri o trucioli di legno. Indossare sempre le apposite protezioni, quali occhiali e mascherina. Utilizzare il dispositivo di aspirazione!

• Pericolo per la salute provocato da corrente elettrica, in caso di impiego di cavi elettrici non idonei.

• Inoltre, nonostante tutte le misure di sicurezza prese, potrebbero sussistere dei rischi non evidenti.
• Questo genere di rischi può essere ridotto se si osser veranno le „indicazioni sulla sicurezza“ e quanto esposto nel capitolo „Impiego conforme alle dispo si zioni“, così come le istruzioni per l'uso nella loro totalità.

7. Dati tecnici

Dimensioni strutturaliL x L x H	1375 x 325x 415 mm
Regime	890/1260/1760/2600 min ^-1
Dimensioni max. dei pezzi 1000 mm
Diametro max. del pezzo da lavorare	350 mm
Filettatura della testa del mandrino	M18 x 2,5
Peso 20,5 kg
Motore 230-240 V /50 Hz
Potenza assorbita 400 W S2 15 min

Con riserva di modifiche tecniche

*Modalità operativa S2 – esercizio a breve termine Esercizio a carico costante per 15 minuti o meno, seguito da un periodo di inattività e da una pausa di durata sufficiente per consentire alla macchina di raffreddarsi a temperatura ambiente entro 2 K.

I valori di rumore e vibrazione sono misurati secondo la norma EN 61029.

Livello di pressione acustica L_pA	71 dB(A)
Incertezza K_pA	3 dB
Livello di potenza acustica L_WA	84 dB(A)
Incertezza K_WA	3 dB

Indossare degli otoprotettori.

L'esposizione al rumore può provocare la perdita dell'udito. Valori totali delle vibrazioni (somma vettoriale in tre direzioni) misurati conformemente alla norma EN 61029.

8. Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
• Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contenuto della fornitura è completo.
• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
• Prima dell'impiego familiarizzare con l'apparecchio con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione dell'apparecchio.

ATTENZIONE!

L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

9. Montaggio

Montare il tornio a letto (Fig. 2)

1. Far scorrere il supporto attrezzo (2) sulla guida con l'unità motore (3a).
2. Far scorrere la contropunta (5) verso il supporto attrezzo (2) sulla guida con l'unità motore (3a). Controllare, tirando verso l'alto, che la contropunta (5) e il supporto attrezzo (2) siano inseriti correttamente.
3. Innestare tra loro la guida con unità motore (3a) e la guida (3b) senza unità motore.
4. Avvitare entrambe le guide con le tre viti con rondella di tensione e piana (17) con l'ausilio della chiave a brugola (12).

Avvertenza:

Se è difficile spostare il supporto attrezzo (2) o la contropunta (5), regolare il dado sul lato inferiore con una chiave a forcella o un cricchetto (apertura 19).

Allestire il tornio a letto (Fig. 1)

1. Posizionare il tornio a letto su una superficie stabile.

2. Avvitare il tornio a letto alla superficie. Utilizzare a tal fine i due fori presenti in ciascuno dei tre piedi (7).

3. A tale scopo è possibile impiegare le viti a testa esagonale (18) in dotazione.
4. Collocare la rondella piana e la rondella di tensione sulla vite a testa esagonale (18). Vedere l'immagine 1.
5. Avvitare il tornio a letto alla superficie con l'ausilio della vite a testa esagonale, della rondella piana, della rondella di tensione e del dado (18).

Montare/sostituire i portapezzi (Fig. 3)

ATTENZIONE!

Spegnere l'apparecchio e scollegare la spina elettrica.

Montare la punta di centraggio con 4 dentelli

1. Allentare eventualmente la piastra portapezzi (13). A tale scopo, mantenere in posizione l'albero di trasmissione (19) con la chiave a forcella (16) e allontanare la piastra portapezzi (13) dall'albero di trasmissione (19).
2. Mantenere fermo l'albero di trasmissione (19) con la chiave a forcella (16).
3. Serrare la punta di centraggio con 4 dentelli (1) ruotandola con l'ausilio della seconda chiave a forcella (16) sull'albero di trasmissione.

Per tornire, per esempio, ciotole o vasi, occorre impiegare la piastra portapezzi (13) al posto della punta di centraggio con 4 dentelli (1).

Montare la piastra portapezzi

1. Allentare eventualmente la punta di centraggio con 4 dentelli (1). Per fare ciò, posizionare entrambe le chiavi a forcella (16) sull'albero di trasmissione (19) e sulla punta di centraggio con 4 dentelli (1) e svitare la punta di centraggio con 4 dentelli (1).
2. Mantenere fermo l'albero di trasmissione (19) con la chiave a forcella (16).
3. Ruotare la piastra portapezzi (13) sull'albero di trasmissione (19).

10. Funzionamento

Selezionare il regime (Fig. 4)

ATTENZIONE!

La spina elettrica non deve essere inserita durante la regolazione del regime.

Selezione del regime corretto:

- Per pezzi da lavorare nuovi, selezionare dapprima un regime basso. Aumentare il regime all'aumentare dell'imponenza del pezzo da lavorare.

• La selezione del regime corretto dipende da diversi fattori, per esempio il materiale, il diametro, la lunghezza e lo squilibrio del pezzo da lavorare. La regola di base è: Selezionare un regime basso per legni duri, pezzi non uniformi, lunghi o di grande diametro.

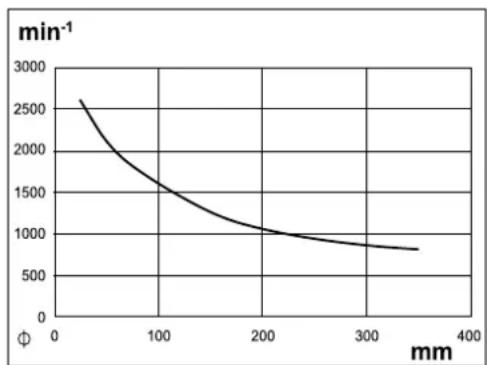

• Servirsi della tabella come guida per la selezione del regime:

Sull'asse delle x è indicato il diametro del pezzo da lavorare. Sull'asse delle y si legge il regime. Con il diametro del pezzo da lavorare, procedere in verticale verso l'alto e leggere il regime con il quale la linea verticale immaginaria incontra la curva.

1. Allentare entrambi i tappi a vite (20) delle due coperture del riduttore (21).
2. Aprire le coperture del riduttore (21).
3. Allentare la vite di bloccaggio (22) dell'unità moto-re con la chiave a brugola (12).
4. Sollevare l'unità motore (23) azionando la leva (24) per alleggerire il carico sulla cinghia trapezoidale (26).
5. Fissare l'unità motore (23) serrando la vite di bloccaggio (22).
6. Posizionare la cinghia trapezoidale (26) sulla scanalatura desiderata della puleggia motrice (25) per raggiungere il regime specificato:

La cinghia trapezoidale deve trovarsi nella stessa scanalatura sulla puleggia motrice superiore e inferiore.

Avvertenza: Entrambe le coperture del riduttore (21) sono dotate di un interruttore di interblocco (27). Gli interruttori di blocco (27) vengono azionati automaticamente alla chiusura delle coperture del riduttore (21). L'apparecchio non può essere acceso se la copertura del riduttore (21) non è chiusa correttamente.

1. Allentare la vite di bloccaggio (22) e rilasciare la leva con l'unità motore, tendendo così la cinghia trapezoidale.
2. Fissare la vite di bloccaggio (22).
3. Chiudere le coperture del riduttore (21). Fissare le coperture del riduttore con i tappi a vite (20).

Assicurare il pezzo da lavorare

Assicurare la punta di centraggio con 4 dentelli (1) e la contropunta (5) (Fig. 1)

1. Tracciare una linea diagonale su entrambe le estremità del pezzo da lavorare per individuarne il centro. Il centro è il punto in cui le linee si incontrano. Praticare un foro centrale dove la punta di centraggio con 4 dentelli e la contropunta vanno posizionati sul pezzo da lavorare. Questo garantisce una migliore tenuta.
2. Eseguire un taglio a sega di circa 2 mm di profondità lungo la diagonale, laddove la punta di centraggio con 4 dentelli (1) può aver maggior presa.
3. Posizionare la punta di centraggio con 4 dentelli smontata (1) al centro del pezzo da lavorare. Battere leggermente con un martello di legno (non incluso nel contenuto della fornitura) la punta di centraggio con 4 dentelli (1) nel pezzo da lavorare. Fare attenzione a proteggere la filettatura della punta di centraggio con 4 dentelli (1), per esempio con una tavola di legno.
4. Rimuovere nuovamente la punta di centraggio con 4 dentelli (1) dal pezzo da lavorare.
5. Infine, montare (nuovamente) la punta di centraggio con 4 dentelli (1) sull'apparecchio.

Avvertenza: Le modalità di montaggio e smontaggio della punta di centraggio con 4 dentelli sono riportate nel capitolo “Montare/sostituire i portapezzi”.

1. Posizionare il pezzo da lavorare sulla punta di centraggio con 4 dentelli (1). Fare attenzione che la punta centrale a 4 punte (1) si incastri nella tacca, altrimenti non è garantito un serraggio sicuro.
2. Rilasciare la leva (8) della contropunta.
3. Far scorrere la contropunta in direzione della punta di centraggio con 4 dentelli (1) quasi fino al pezzo da lavorare così da serrarlo.
4. Fissare la contropunta premendo la leva (8) verso il basso.
5. Impiegare il volantino (6) per la regolazione fine.
6. Fissare la posizione del volantino con il contro- dado (4).

Assicurare con piastra portapezzi (13) (Fig. 4)

1. Mantenere fermo l'albero di trasmissione (19) con la chiave a forcella (16).

2. Svitare la piastra portapezzi (13) dall'albero di trasmissione (19).

3. Fissare il pezzo da lavorare alla piastra portapezzi (13) con viti per legno (non incluse nel contenuto della fornitura).

ATTENZIONE!

Pericolo di lesioni! Le viti per legno devono essere posizionate in modo tale da non esporle accidentalmente all'attrezzo durante la lavorazione del pezzo da lavorare.

1. Mantenere fermo l'albero di trasmissione (19) con la chiave a forcella (16).
2. Ruotare la piastra portapezzi (13) con il pezzo da lavorare montato sull'albero di trasmissione (19).

Regolare il supporto attrezzo (Fig. 1)

ATTENZIONE!

Pericolo di lesioni! Fare attenzione che il supporto attrezzo sia ben fissato e che non possa allen-tarsi durante l'esercizio.

Fissare/allentare il supporto attrezzo

1. Il supporto attrezzo (2) viene fissato premendo la leva (9) verso il basso.
2. Il supporto attrezzo (2) viene allentato premendo la leva (9) verso l'alto. A questo punto è possibile spostare il supporto attrezzo.
3. Allentare la vite (2a) sulla parte inferiore del supporto attrezzo (2b).
4. Regolare l'altezza desiderata.
5. Fissare il supporto attrezzo (2) serrando la vite (2a).

Regolazione dell'altezza supporto attrezzo

Accensione / spegnimento (Fig. 1)

1. Collegare l'apparecchio alla tensione di rete.
2. Accensione: Per accendere l'apparecchio, azionare l'interruttore di accensione (10).
3. Spegnimento: Per spegnere l'apparecchio, azionare nuovamente l'interruttore di spegnimento (11).

ATTENZIONE!

Quando si lascia l'apparecchio incustodito o al termine dei lavori, scollegare la spina elettrica.

11. Istruzioni di lavoro

• Informarsi ampiamente mediante materiale tecnico prima dell'inizio dei lavori.

• Nella selezione del pezzo da lavorare, fare attenzione a rami, fenditure, fessure o simili. Si potrebbe perdere il controllo dell'attrezzo, il che potrebbe comportare gravi lesioni. Pezzi da lavorare lacerati possono frantumarsi durante la tornitura. Pericolo di lesioni!

• Sagomare sempre quanto più possibile il pezzo da lavorare prima della lavorazione.

• Osservare la lunghezza massima del pezzo da lavorare e il suo diametro massimo! Questi sono riportati nei dati tecnici.
• Il pezzo da lavorare deve essere fissato al centro, un pezzo non uniforme influisce sulla durata di vita della macchina.
• Impiegare solo attrezzi adatti alla tornitura.
• Non sostare mai nella traiettoria del pezzo da lavorare.
• Prima dell'inizio dei lavori, con la spina elettrica scollegata, controllare quanto segue ruotando manualmente:
• il pezzo da lavorare è fisso?
• il pezzo da lavorare entra in contatto con il supporto attrezzo?
• Iniziare sempre con un regime più basso e aumentarlo gradualmente.
• Non avvicinare l'attrezzo al pezzo da lavorare fino a quando non ha raggiunto la velocità di rotazione regolata.

Rimuovere ostruzioni

Spegnere l'apparecchio e scollegare la spina elettrica.

Pulire l'apparecchio da polvere e trucioli per eliminare ostruzioni.

12. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H05V V-F.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

Motore a corrente alternata

• La tensione di alimentazione deve essere di 230 V \~.
• I cavi di prolunga fino a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
• Dati dell'etichetta identificativa del motore

13. Pulizia e manutenzione

Avviso! Prima di qualsiasi regolazione, manutenzione o riparazione, estrarre il connettore di rete!

Misure di manutenzione generali

Di quando in quando asportare con un panno trucioli e polvere dalla macchina. Per allungare la durata di vita dell'utensile oliare una volta al mese le parti rotanti. Non oliare il motore.

Per pulire la plastica non utilizzare agenti corrosivi.

Manutenzione

All'interno dell'apparecchio non vi sono altri componenti da sottoporre a manutenzione.

Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Spazzole in carbonio, cinghie trapezoidali

* non necessariamente compreso nell'ambito della fornitura!

14. Trasporto

Se si desidera trasportare l'apparecchio in un altro luogo, scollegarlo dalla rete elettrica e collocarlo nell'apposito nuovo luogo di utilizzo.

Attenzione!

Superficie calda. Sussiste il pericolo di ustione. Trasportare la macchina solo al completo raffreddamento dell'unità motore (23).

Se possibile, trasportare il tornio a letto insieme a una seconda persona. Durante il trasporto del tornio a letto, afferrare i piedi esterni (7) e la guida con unità motore (3a) e la guida (3b).

15. Stoccaggio

Conservare l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.

Conservare l'attrezzo nel suo imballaggio originale. Coprire l'attrezzo per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi dell'attrezzo.

16. Smaltimento e riciclaggio

Il presente dispositivo è imballato in modo da evitare danni di trasporto. L'imballaggio è realizzato con una materia prima e può quindi essere riutilizzato o riciclato.

Il dispositivo e i relativi accessori sono composti da diversi materiale, come ad es. metallo e plastica. Portare i componenti difettosi presso un centro di smaltimento per rifiuti speciali. Chiedere informazioni ad un negozio specializzato o presso l'amministrazione comunale!

Non smaltire i dispositivi usati insieme ai ri uti domestici!

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo può essere eseguito per esempio restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o consegnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati.

La manipolazione impropria di rifiuti di apparecchiature può ripercuotersi negativamente sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose spesso contenute nei rifiuti di apparecchiature. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

17. Risoluzione dei guasti

Guasto Possibile causa Rimedio
La qualità del taglio è pessima.	L'utensile da taglio è spuntato. Affilare	o sostituire l'utensile da taglio.
	Il taglio è troppo aggressivo. Ridurre la pressione di lavoro.
	L'utensile da taglio viene posiziona- to al di sotto della linea centrale del pezzo da lavorare.	Abbassare l'utensile da taglio a massimo 3 mm sopra al centro del pezzo da lavorare.
	Movimento di rotazione troppo lento Aumentare il movimento di rotazione	Regolazione della velocità
Vibrazioni troppo elevate durante la rotazione di pezzi da lavorare sottili.	L'utensile da taglio si trova al di sotto della linea centrale del pezzo da lavorare.	Sollevare l'utensile da taglio sulla linea centrale del pezzo da lavorare.
	Il taglio è troppo aggressivo. Ridurre la pressione di lavoro.
Vibrazioni troppo ele- vate durante la rotazio- ne di pezzi da lavorare grandi o di ciotole.	La testa portamandrino e/o la contropunta non sono allineate correttamente ai terminali del pezzo da lavorare.	Controllare se le punte del pezzo da lavorare pres- so la testa portamandrino e/o la contropunta sono corrette.
	Il pezzo da lavorare non è equili- brato.	Tagliare il terminale del pezzo da lavorare, fino a quando il pezzo non è equilibrato.
Il tornio non gira. Il cavo	non è collegato alla presa. Collegare il	cavo alla presa.
	L'interruttore di sicurezza dello sportello aperto che si trova all'in- terno del coperchio di accesso al motore, è rotto o incastrato.	Sostituire l'interruttore di sicurezza dello sportello aperto.
Il tornio non si spegne. L'	'interruttore di alimentazione e/o il cablaggio interno è danneggiato o difettoso.	Estrarre immediatamente la spina del tornio dalla pre- sa. Azionare il tornio soltanto quando è stato riparato da un tecnico di assistenza qualificato.

6. Resterende risici

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti

non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
