NÁVOD K OBSLUZE DM1100T SCHEPPACH

DK	DrejemaskineOversættelse af den originale betjeningsvejledning	77
SE	SvarvmaskinÖversättning av originalinstruktionsmanualen	88
PL	TokarkaTlumaczenie oryginalnej instrukcji obsługi	99
SK	SústruhPreklad originálneho návodu na obsluhu	111
CZ	Soustruh na dřevoPřeklad originálního návodu k obsluze	122
HU	EsztergagépAz eredeti kezelési útmutató fordítása	133

1

54 3b3a21 2a2b scheppach 7 79 8 7

12 13 15 14 16 16 17 18

2

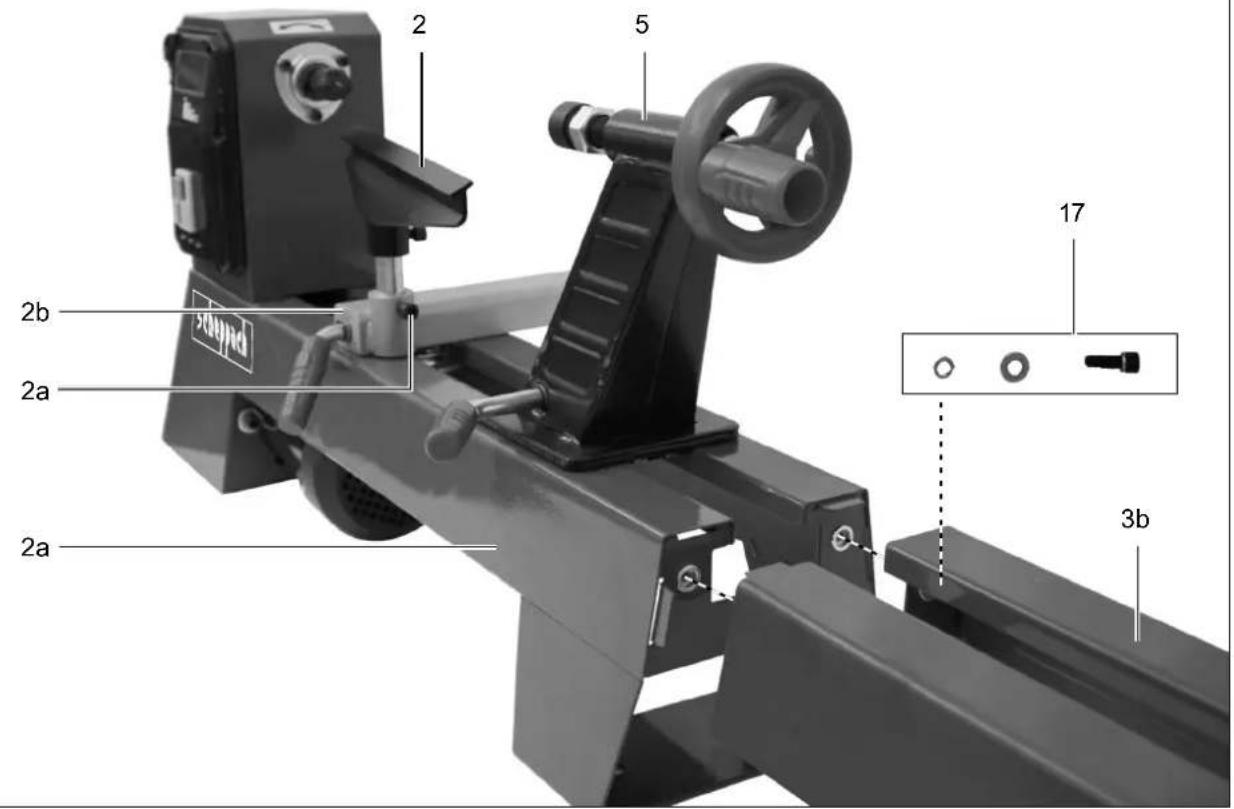

2 5 2b 2a 17 2a 3b

3

19 1616 1 16 13

4

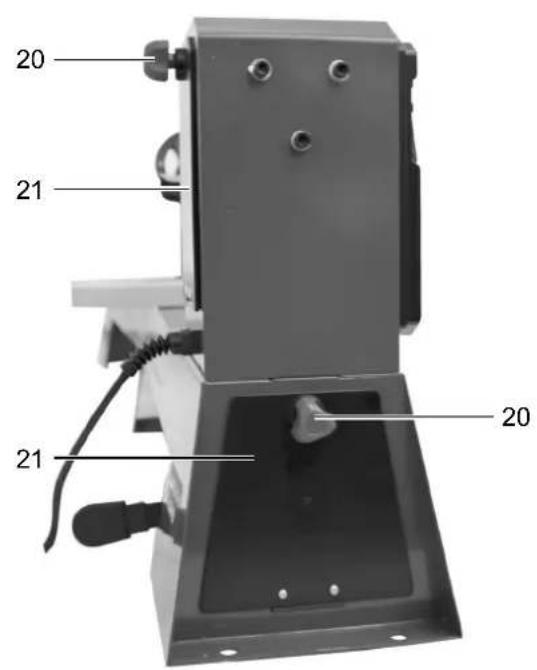

20 21 21 20

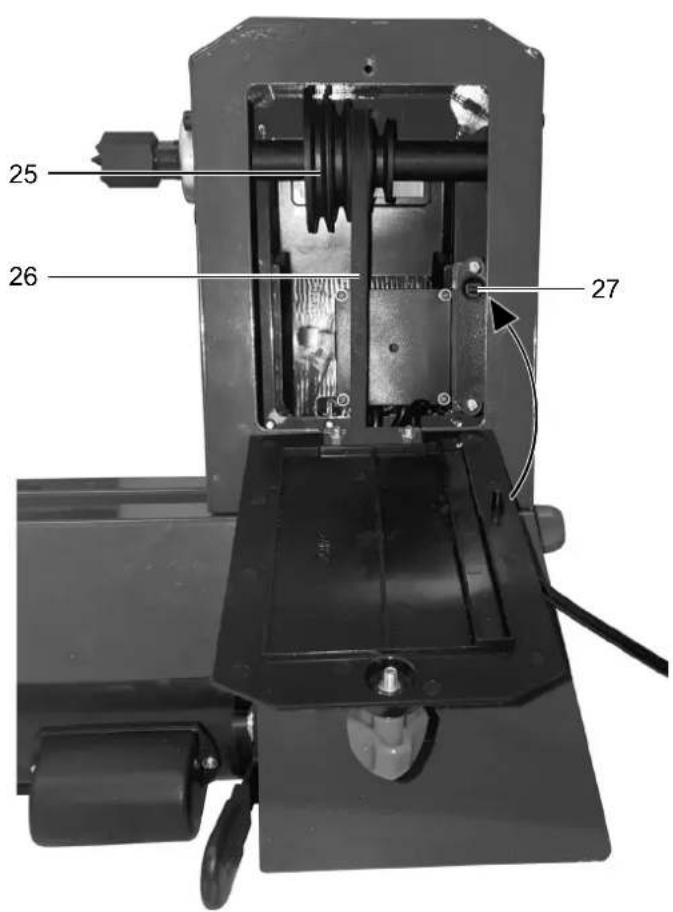

25 26 27

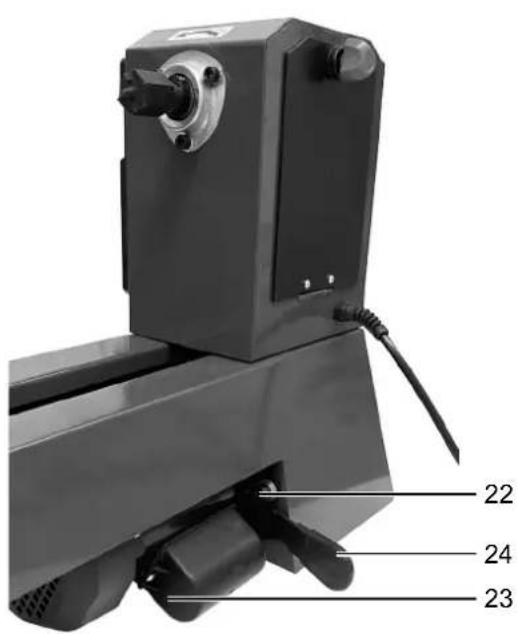

22 24 23

Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu.

11 Nepoužívajte kábel na iné účely

– Nenoste prístroj zavesený za elektrický kábel a nepoužívajte ho na vyťahovanie zástrčky von zo zásuvky. Chráně elektrický kábel pred teplom, olejom a ostrými hranami.

12 Zaistite obrábaný materiál

15 Zástrčku vytiahnite zo zásuvky.

17 Zabráňte neúmyselnému nábehu.

– Uistite sa, že je spínač pri zasunutí zástrčky do zásuvky vypnutý.

18 Pre vonkajšiu oblast' používajte predlžovací kábel.

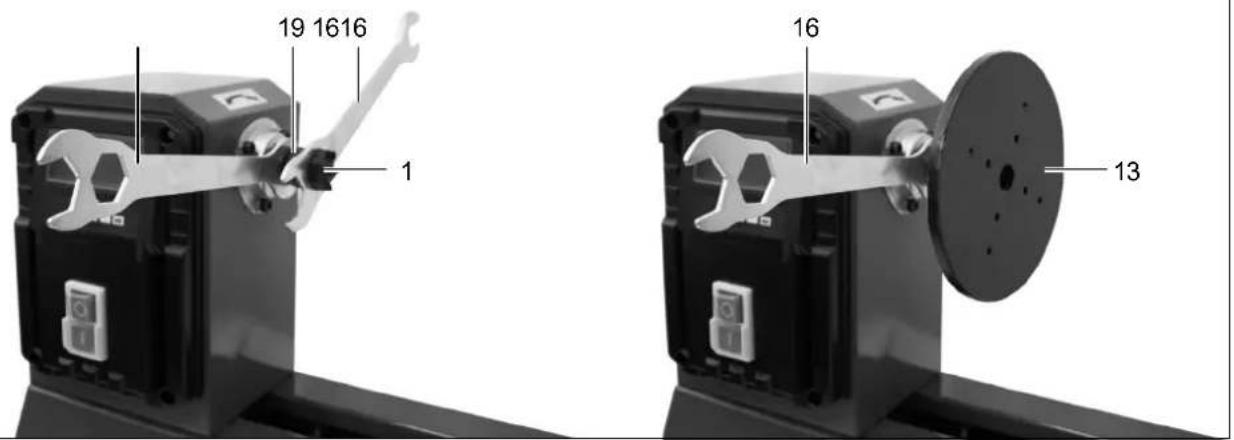

Montáž upínacieho hrotu so 4 hrotmi

1. V príp. potreby uvoľnite upínaciu platňu (13). Pri-držte pevne hnací hriadel' (19) pomocou vidlicového klůča (16) a vyskrutkujte upínaciu platňu (13) z hnacieho hriadel'a (19).
2. Pridržte pevne hnací hriadel (19) pomocou vidlicového klúča (16).
3. Zaskrutkujte upínací hrot so 4 hrotmi (1) pomocou druhého vidlicového klúča (16) na hnací hriadel.

Montáž upínacej platne

1. Uvol'nite v príp. potreby upínací hrot so 4 hrotmi (1). Nasad'te oba vidlicové klúče (16) na hnací hriadel' (19) a na upínací hrot so 4 hrotmi (1) a vyskrutkujte upínací hrot so 4 hrotmi (1).
2. Pridržte pevne hnací hriadel' (19) pomocou vidlicového klúča (16).
3. Naskrutkujte upínaciu platňu (13) na hnací hriadel' (19).

10. Prevádzka

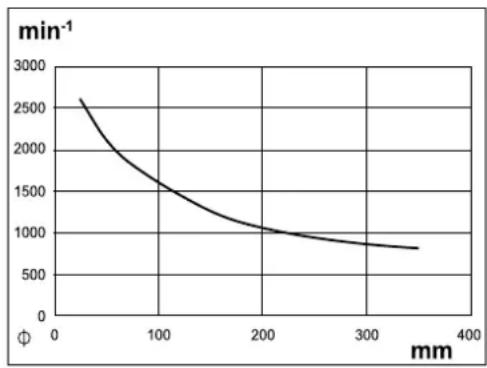

Vol'ba otáčok (obr. 4)

⚠ POZOR!

Zaistenie upínacieho hrotu so 4 hrotmi (1) a koníka (5) (obr. 1)

1. Nasadte obrobok na upínací hrot so 4 hrotmi (1). Dbajte na to, aby sa upínací hrot so 4 hrotmi (1) dostal do vyrazeného zárezu, inak nie je zaručené bezpečné napnutie.
2. Uvol'nite páku (8) koníka.
3. Posúvajte koník v smere upínacieho hrotu so 4 hrotmi (1) takmer na obrobok, aby sa napol.
4. Upevnite koník zatlačením páky (8) nadol.
5. Pre jemné nastavenie použite ručné koleso (6).
6. Upevnite polohu ručného kolesa poistnou maticou (4).

Zaistenie upínacej platne (13) (obr. 4)

- Vždy začínajte s nižšími otáčkami a postupne zvyšujte.

• druh prúdu motora,
• Údaje z typového štítka stroja
• údaje o motore z typového štítka.

13. Čistenie a údržba

Varovanie! Pred každým nastavením, údržbou alebo opravou vytiahnite sieťovú zástrčku!

Všeobecné údržbové opatrenia

* nie je nutne obsiahnuté v rozsahu dodávky!

14. Preprava

Staré zariadenia nevyhadzujte do domového odpadu!

Vysvětlení symbolů na přístroji

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Dodržujte výstražné a bezpečnostní pokyny!
	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
	Používejte ochranu sluchu. Působení hluku může vést ke ztrátě sluchu.
	Používejte ochrannou masku proti prachu. Při zpracovávání dřeva a dalších materiálů může vznikat zdraví škodlivý prach. Nesmí být zpracováván materiál obsahující azbest!
	Používejte ochranné brýle. Během práce vzniklé jiskry nebo z přístroje odlétávající třísky, hobliny a prachové částice mohou způsobit ztrátu zraku.
	Nenoste dlouhé vlasy rozpuštěné. Použijte sit'ku na vlasy.
	Používání rukavic zakázáno!

Obsah:

1. Úvod....124
2. Popis zařízení 124
3. Rozsah dodávky....124
4. Použití v souladu s určením 125
5. Důležité pokyny.... 125
6. Zbytková rizika.... 127
7. Technické údaje.... 128
8. Rozbalení 128
9. Montáž....128
10. Provoz 129
11. Pracovní pokyny.... 130
12. Elektrické připojení 130
13. Čištění a údržba 131
14. Přeprava.... 131
15. Skladování.... 131
16. Likvidace a recyklace.... 131
17. Odstraňování poruch.... 132

1. Úvod

Výrobce:

scheppach

přejeme vám mnoho radosti a úspěchu při práci s novým zařízením.

Upozornění:

Výrobce tohoto zařízení neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednic-tvím v případě:

• neodborné manipulace,
• Nedodržování návodu k použití
• oprav prostřednictvím třetích osob, neautorizovaných odborníků,
• Montáž a výměna neoriginálních náhradních dílů
• použití, které není v souladu s určením
• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE0113

Mějte na paměti:

Před montáží a zprovozněním si přečtěte celý text návodu k obsluze.

Tento návod k obsluze vám má usnadnit seznámení se zařízením a jeho používání v souladu s určením.

Návod k obsluze obsahuje důležité pokyny, jak s výrobkem pracovat bezpečně, odborně a ekonomicky, abyste se vyhnuli rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spolehlivost a životnost zařízení.

Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz zařízení.

Uchovávejte návod k obsluze u zařízení v plastovém obalu, který jej bude chránit před znečištením a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat.

Se zařízením smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena. Dodržujte minimální požadovaný věk obsluhy.

Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

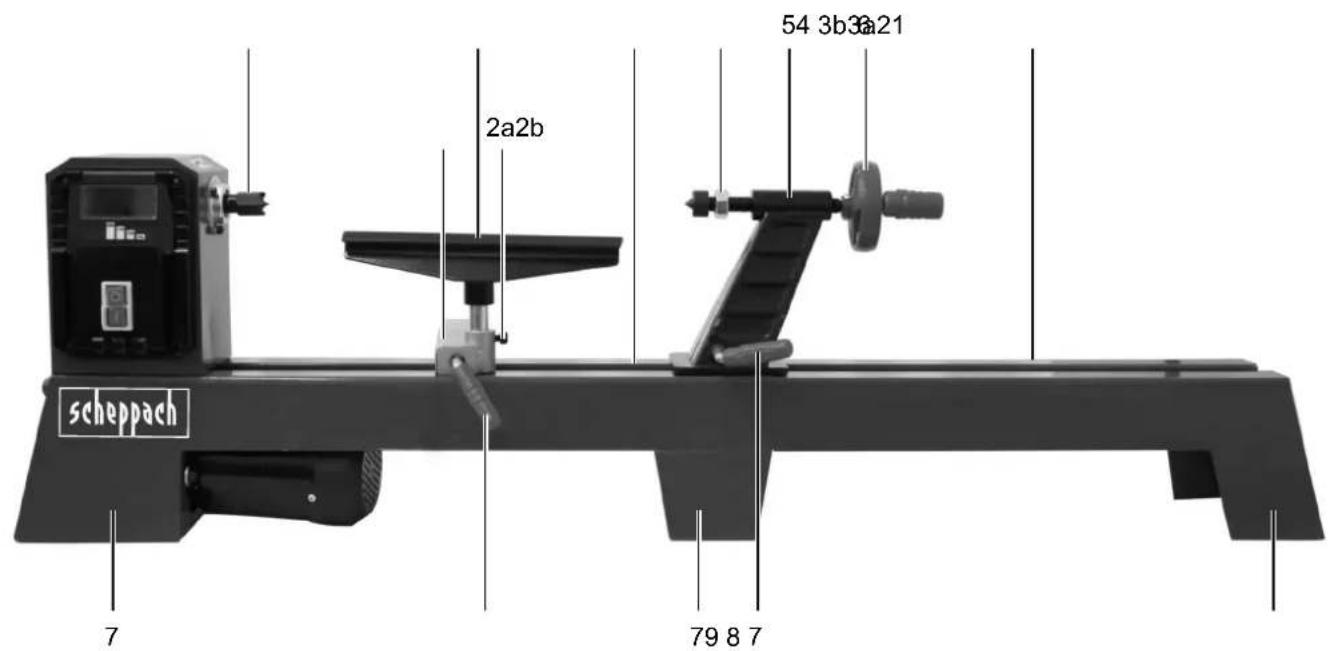

2. Popis zařízení

1. Unašeč se 4 hroty
2. Uložení nástroje
   2a Šroub, nastavení výšky
   2b Spodní část uložení nástroje
   3a Lišta s jednotkou motoru
   3b Lišta
3. Pojistná matice
4. Koník
5. Ruční kolečko
6. Noha
7. Páka, koník
8. Páka, uložení nástroje
9. Zapínač
10. Vypínač
11. Imbusový klíč
12. Upínací deska
13. Soustružnické dláto, rovné
14. Soustružnické dláto, duté
15. Vidlicový klíč
16. Šroub s upínací a podkládací podložkou
17. Šroub s šestihrannou hlavou s upínací a podklá-dací podložkou a maticí
18. Hnací hřídel
19. Šroubový uzávěr
20. Kryt převodovky
21. Zajišťovací šroub
22. Jednotka motoru
23. Páka, jednotka motoru
24. Hnací kotouč
25. Klínový řemen
26. Blokovací spínač

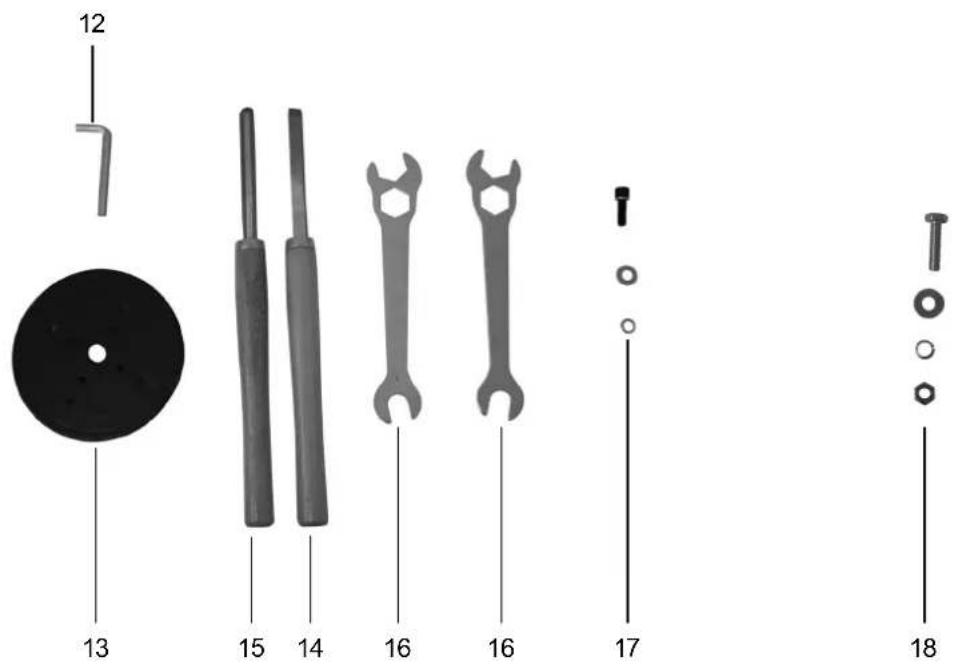

3. Rozsah dodávky

• Lože soustruhu (dvoudilné)
• Upínací deska
• Koník
  • Uložení nástroje (dvoudílné)
• 2 soustružnická dláta (1 x rovné, 1 x duté)
• 2 x vidlicový klíč
• Imbusový klíč
• Montážní materiál:
• 6 šroubů se šestihrannou hlavou
• 6 upínacích podložek
• 6 podkládacích podložek
• 6 matic
• 3 šrouby
• 3 upínací podložky,
• 3 podkládací podložky
• Návod k obsluze

4. Použití v souladu s určením

Lože soustruhu slouží pouze k obrábění dřeva vhodnými soustružnickými nástroji.

Upnuté obrobky jsou roztáčeny, přitom lze nastavit různé otáčky. Funkci ovládacích částí naleznete v následujících popisech.

Stroj odpovídá platné ES směrnici o strojních zařízeních.

• Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických údajích.
• Je nutné dodržovat příslušné předpisy úrazové prevence a ostatní všeobecně uznávaná bezpečnostně technická pravidla.
• Stroj smějí používat, udržovat nebo opravovat jen osoby, které jsou s ním obeznámeny a jsou informovány o nebezpečí. Svévolné změny stroje vylučují ručení výrobce za škody, které takto vzniknou.
• Stroj smí být používán jen s originálním příslušenstvím a originálními nástroji výrobce.
• Jakékoli použití, které toto nařízení překračuje, je považováno za použití v rozporu s určením. Za takto vzniklé škody výrobce neručí. Riziko nese výhradně uživatel.

Respektujte prosím, že náš přístroj v souladu s určením není konstruován pro komerční, řemeslné a průmyslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

5. Důležité pokyny

Pozor! Při používání elektrických nástrojů musí být za účelem ochrany před zásahem elektrickým proudem a nebezpečí zranění a požáru dodržována následující základní bezpečnostní opatření. Před použitím tohoto elektrického nástroje si přečtěte všechny tyto pokyny a bezpečnostní pokyny dobře uschovejte.

Bezpečná práce

1 Udržujte Vaše pracoviště v pořádku
– Nepořádek na pracovišti představuje nebezpečí úrazu.
2 Zohledněte vlivy prostředí
– Nevystavujte elektrické nářadí dešti. Nepouži-vejte elektrické nářadí ve vlhkém nebo mokrém prostředí.
– Postarejte se o dobré osvětlení.
– Nepoužívejte elektrické nářadí v blízkosti hořlavých kapalin nebo plynů.
– Elektrický nástroj nepoužívejte, hrozí-li nebezpečí požáru nebo výbuchu.

3 Chraňte se před úderem elektrickým proudem
– Vyhýbejte se tělesnému kontaktu s uzemněnými částmi např. rourami, topnými tělesy, sporáky, ledničkami.
4 Nepouštějte do blízkosti děti!
– Nenechte jiné osoby dotýkat se nářadí nebo kabelu, nepouštějte je na své pracoviště.
5 Nářadí uschovávejte bezpečně
– Nepoužívané nářadí musí být uloženo na suchém, uzamčeném místě a mimo dosah dětí.
6 Nářadí nepřetěžujte
– Na těžké práce nepoužívejte moc slabé nářadí nebo přídavné nářadí.
7 Používejte správné nářadí
– Nepoužívejte nářadí k účelům na práce, na které není určeno.
– Například nepoužívejte ruční kotoučovou pilu na kácení stromů nebo ořezávání větví.
– Elektrický nástroj nepoužívejte k řezání palivového dříví.
8 Noste vhodné pracovní oblečení
– Nenoste široké oblečení nebo šperky. Mohly by být zachyceny pohyblivými částmi.
– Při práci na volném prostranství jsou vhodné gumové rukavice a pevná neklouzavá obuv.
– V případě dlouhých vlasů noste vlasovou síťku.
9 Používejte ochranné pomůcky
– Noste ochranné brýle.
– Při prašných pracích používejte dýchací masku.
10 Připojte zařízení na odsávání prachu, pokud obrábíte dřevo, materiály na bázi dřeva nebo umělé hmoty. POZOR! Při obrábění kovů nesmí být odsávání prachu připojené. Nebezpečí požáru a výbuchu z důvodu horkých třísek nebo odlétajících jisker! Při obrábění kovů odstraňte i záchytný vak na třísky.
– Jsou-li k dispozici připojky pro odsávání prachu a záchytné zařízení, přesvědčete se, že jsou tato zařízení připojena a správně používána.
– Provoz v uzavřených prostorech při obrábění dřeva, materiálů na bázi dřeva a umělé hmo-ty je přípustný pouze s vhodným odsávacím zařízením.
11 Nepoužívejte kabel na účely, pro které není určen
– Nenoste nářadí za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.
12 Obrobek zajistěte
– Na držení obrobku používejte upínací zařízení nebo svěrák. Je tak držen bezpečněji než Vaší rukou a kromě toho máte obě ruce volné na ovládání stroje.
- Budete-li opracovávat delší předměty, bude nutná podpěra (stůl, podstavce atd.), aby se zabránilo překlopení stroje.

– Opracovávaný předmět vždy pevně přitiskněte proti pracovní desce a zarážce, abyste zabránili viklání, případně převrácení opracovávaného předmětu.

13 Vyhněte se nenormálnímu držení těla

– Zajistěte si bezpečnou podložku a buděte vždy v rovnováze.

– Vyhněte se nesprávným polohám rukou, kdy by se kvůli náhlému vyklouznutí mohla jedna ruka nebo obě ruce dotknout pilového listu.

14 Nářadí pečlivě ošetřujte

– Udržujte nářadí stále čisté a ostré, abyste mohli dobře a bezpečně pracovat.

– Dodržujte předpisy pro údržbu a pokyny k výměně nářad.

– Pravidelně kontrolujte zástrčku a kabel a v případě poškození je nechte obnovit autorizovaným odborníkem.

– Pravidelně kontrolujte prodlužovací kabely a poškozené nahradte.

– Udržujte rukojeti suché a prosté oleje a tuku.

15 Vytáhněte vidlici z elektrické zásuvky

– S pilovým listem v provozu nikdy neodstraňujte třísky, hobliny nebo upevněné dřevěné díly.

– Pokud elektrický nástroj nepoužíváte, před údržbou a při výměně nástrojů, např. pilového listu, vrtáků, fréz.

– Když se kotouč pily při řezání zablokuje příliš velkým odporem proti posuvu, přístroj vypněte a odpojte od sítě. Odstraňte obrobek a uvolněte kotouč pily. Přístroj zapněte a znovu provedťe řezací proces s nižším odporem proti posuvu.

16 Nenechte zastrčené žádné klíče pro nářadí

– Před zapnutím překontrolujte, jestli jsou klíče a nastavovací nástroje odstraněny.

17 Vyhněte se neúmyslnému spuštění

– Ujistěte se, že je spínač při zasunutí vidlice do elektrické zásuvky vypnutý.

18 Venku používejte prodlužovací kabel.

– Venku používejte pouze k tomu schválené a odpovídajícím způsobem označené prodlužovací kabely.

– Naviják prodlužovacích kabelů používejte pouze s odvinutým kabelem.

19 Bud'te soustředění

– Dávejte pozor na to, co se děje. Pracujte s rozumem. Elektrický nástroj nepoužívejte, jestliže se nesoustředíte.

20 Zkontrolujte nářadí, zda není poškozeno

– Před dalším použitím nářadí musí být pečlivě překontrolována bezvadná a řádná funkce ochranných zařízení nebo lehce poškozených částí.

– Překontrolujte, zda je v pořádku bezvadná funkce pohyblivých dílů, jestli neuvázly nebo jestli nejsou díly poškozeny. Všechny části musí být správně namontovány, aby byla zajištěna bezpečnost přístroje.

– Pohyblivý ochranný kryt nesmí být upínán v otevřeném stavu.

– Poškozená bezpečnostní zařízení a díly musí být řádně opraveny nebo vyměněny v dílně zákaznického servisu, pokud není v návodu k použití uvedeno jinak.

– Poškozené vypínače musí být nahrazeny v dílně zákaznického servisu.

– Nepoužívejte žádné vadné nebo poškozené přívodní kabely.

– Nepoužívejte stroje, u kterých se nedá za- a vypnout vypínač.

21 Pozor!

– Použití jiných pracovních nástrojů nebo jiného příslušenství pro vás může znamenat nebezpečí poranění.

22 Svůj elektrický nástroj nechávejte opravovat odbornými elektrikáři.

– Toto elektrické nářadí odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět pouze odbomý elektrikář; v jiném případě nelze vyloučit úrazy provozovatele.

Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snlžení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdrivotního implantátu.

Bezpečnostní pokyny pro soustruh

- Přístroj se smí připojit pouze k řádně uzemněné zásuvce.

- Seznamte se s vlastnostmi stroje a soustružnickou technikou, než uvedete stroj do provozu.

- Zkontrolujte všechny obrobky z hlediska prasklin nebo suků. Lepené spoje musí být před otáčením zcela ztvrdlé.

- Přesvědčte se, že je obrobek bezpečně upnutý a všechny nástavce jsou zajištěné.

- Před zapnutím stroje se ujistěte, že lze obrobkem volně otáčet rukou.

- Držte ruce a prsty v bezpečné vzdálenosti od ro-tujícího obrobku.

- Vypněte stroj a vyčkejte, dokud se nezastaví, než budete provádět nastavení na obrobku, koníku nebo uložení nástroje.

- Údržba, kalibrace, nastavení a čištění se smějí provádět pouze při vypnutém motoru.

- Stroj je určený pouze pro použití se soustružnickými dláty.

- Než opustíte pracoviště, vždy soustružnická dláta bezpečně uložte.

- Neprovozujte soustruh bez krytů a ochranných zařízení.

- Udržujte rezné nástroje ostré.

• Zahajujete-li nový obrobek, použijte nejnižší rychlost.
• Zastavujte soustruh vždy s nejnižší rychlostí. Běží-li soustruh tak rychle, že vibruje, hrozí nebezpečí, že dojde k odhození obrobku nebo vytržení řezného nástroje z ruky.
• Nenechte rezné nástroje štípat do obrobku. Dřevo se může rozštípnout nebo být vyhozeno ze soustruhu.
• Umístěte uložení nástroje vždy nad středovou linii soustruhu, když tvarujete obrobek.
• Než připevníte obrobek na čelní desku, měli byste jej co nejhruběji opracovat, aby byl co nejkulatější. Tím se minimalizují vibrace při soustružení obrobku. Připevněte vždy bezpečně obrobek na čelní desku. Jinak může být obrobek ze soustruhu vymrštěn.
• Použijte k odstranění třísek kartáč nebo stlačený vzduch; nikdy ruce. Třísky jsou ostré.
• Řezný nástroj musí vždy pevně sedět v uchycení nástroje nebo ve sklíčidle a být nastavený tak, aby byl přesah sloupku omezený. To snižuje možnost, že nástroj praskne nebo se ohne.
• Soustruh se nesmí v běžícím provozu přecházet.
• Zavádějte obrobek do řezného nástroje pouze proti směru otáčení. Obrobek se musí vždy otáčet k vám.
• Nenechávejte přístroj bez dohledu, když je připojený k zásuvce, vypněte jej a vytáhněte zástrčku ze zásuvky, než jej opustíte.
• Tento výrobek není hračka. Uchovávejte mimo do-sah dětí.
• Některý prach, který vzniká při broušení, řezání, broušení, vrtání a jiných stavebních pracích, obsahuje chemikálie, o nichž je známo, že způsobují rakovinu, vrozené vady nebo jiné reprodukční škody. Některými příklady těchto chemikálií jsou:
  – Olovo z olovnatých barev
• Krystalická kyselina křemičitá z cihel a cementu nebo jiných zednických produktů
  – Arzén a chrom z chemicky ošetřeného dřeva
  – Riziko se mění podle toho, jak často tuto práci vykonáváte. Pro omezení vašeho vystavení se těmto chemikáliím: Pracujte v dobře větrané oblasti a pracujte se schválenými bezpečnostními zařízeními, jako např. protiprachovými maskami, které byly speciálně vyvinuty k vyfiltrování mikroskopicky malých částic.
• Osoby s kardiostimulátory by se měly před použitím poradit se svým lékařem. Elektromagnetická pole v blízkosti kardiostimulátoru mohou vést k poruchám kardiostimulátoru nebo k výpadku kardiostimulátoru. Kromě toho by lidé s kardiostimulátory měli:
• Vyvarujte se toho, pracovat sami.
  – Nepoužívejte při zapnutém síťovém vypínači.
  – Správně udržujte a kontrolujte, abyste zabránili zasažení elektrickým proudem.

- V této uživatelské příručce popsané výstrahy, preventivní opatření a návody nemohou pokrýt všechny možné podmínky a situace. Provozovatel musí chápat, že zdravý lidský rozum a opatrnost jsou faktory, které nelze zabudovat do tohoto výrobku, nýbrž musí být dodány provozovatelem.

Doplňující bezpečnostní pokyny pro používání upínacích desek

• Ujistěte se, že má upínací deska správnou velikost, aby podpírala obrobek.
• Ujistěte se, že je obrobek bezpečně upevněný na upínací desce.
• Přířízněte obrobek před montáží na upínací desku co nejblíže konečnému tvaru.
• K soustružení upínací desky používejte pouze škrabkové dláto. Řezná dláta mohou být lehce vytržena z rukou.
• Dejte pozor, aby soustružnické dláto nemohlo na rušit přidržné šrouby na konečných rozměrech obrobku.

6. Zbytková rizika

Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických norem. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Zpracovávejte pouze vybrané dřevo bez kazů jako: Sukovitá místa, příčné trhliny, povrchové trhliny. Kazové dřevo má sklon ke štípání a stává se rizikem při práci.
• Nedostatečně slepené dřevo může kvůli odstředivé síle při obrábění explodovat.
• Před upnutím přiřízněte surový obrobek do čtvercového tvaru, vystředte a dbejte na bezpečné upnutí. Nevyváženost v obrobku vede k nebezpečí zranění.
• Nebezpečí zranění v důsledku nejistého vedení nástroje při nepřesně přistaveném uložení nástroje a tupém soustružnickém nástroji. Předpokladem pro odborné soustružení je bezvadný, ostře nabroušený soustružnický nástroj.
• Ohrožení zdraví rotujícím obrobkem při dlouhých vlasech a rotujícím oděvu. Noste osobní ochranné vybavení jako vlasovou síťku a přiléhající oděv.
• Ohrožení zdraví dřevěným prachem a dřevěnými třískami. Bezpodmínečně používejte osobní ochranné vybavení jako chránič oči a masku proti prachu.
• Ohrožení proudem při použití elektrických přívodních kabelů, které nebudou v pořádku.
• Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zjevná.
• Zbytková rizika mohou být minimalizována, budete-li zachovávat bezpečnostní pokyny a použití v souladu s určením a rovněž návod k obsluze.

7. Technické údaje

Konstrukční rozměryd x š x v

1375 x 325x 415 mm

Otáčky 890/1260/1760/2600 min
Velikost obrobku, max. 1000 mm
Průměr obrobku max.	350 mm
Závit hlavy vřetena	M18 x 2,5
Hmotnost	20,5 kg
Motor	230-240 V /50 Hz
Příkon	400 W S2 15 min

Technické změny vyhrazeny

* Druh provozního režimu S2 – Krátkodobý provoz Provoz s konstantní zátěží po dobu 15 minut nebo méně, následovaný dobou mimo provoz a pauzou o dostatečné délce, aby stroj v rámci 2 K mohl vy-chladnout na teplotu prostředí.

Hodnoty hluku a vibrací byly stanoveny podle EN 61029.

Používejte ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu. Celkové hodnoty vibrací (součet vektorů tří směrů) zjištěny podle EN 61029.

8. Rozbalení

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. V případě reklamací je třeba okamžitě uvědomit dodavatele. Pozdější reklama-ce nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční doby.
• Seznamte se před použitím s přístrojem podle návodu k obsluze.
• Použivejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.
• Uvedte při objednávání naše čísla výrobku a rovněž typ a rok výroby přístroje.

⚠ POZOR!

Přístroj a obalový materiál nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

9. Montáž

Montáž lože soustruhu (obr. 2)

1. Nasuňte uložení nástroje (2) na lištu s jednotkou motoru (3a).
2. Nasuňte koník (5) k uložení nástroje (2) na lištu s jednotkou motoru (3a). Zatažením nahoru zkontrolujte, zda jsou koník (5) a uložení nástroje (2) správně nasunuté.
3. Sesad'te dohromady lištu s jednotkou motoru (3a) a lištu (3b) bez jednotky motoru.
4. Sešroubujte obě lišty třemi šrouby s upínací a podkládací podložkou (17) s pomocí inbusového klíče (12).

Upozornění:

Pokud jde posouvání uložení nástroje (2) resp. koníku (5) ztěžka, upravte nastavení matice na spodní straně pomocí vidlicového klíče nebo ráčny (SW 19).

Instalace lože soustruhu (obr. 1)

1. Postavte lože soustruhu na pevný podklad.
2. Přišroubujte lože soustruhu k podkladu. Použijte k tomu vždy dva vyvrtané otvory v třech nohách (7).
3. Můžete k tomu použít dodávané šrouby se šestihrannou hlavou (18).
4. Nasuňte podkládací podložku a upínací podložku na šroub se šestihrannou hlavou (18). Viz obrázek 1.
5. Přišroubujte lože soustruhu k podkladu pomocí šroubu se šestihrannou hlavou, podkládací podložky, upínací podložky a matice (18).

Montáž / výměna uchycení obrobku (obr. 3)

⚠ POZOR!

Přístroj vypněte a vytáhněte sít'ovou zástrčku.

Namontujte unašeč se 4 hroty

1. Povolte popř. upínací desku (13). Přidržte hnací hřídel (19) pomocí vidlicového klíče (16) a vytočte upínací desku (13) z hnací hřídele (19).
2. Přidržte hnací hřídel (19) pomocí vidlicového klíče (16).
3. Našroubujte unašeč se 4 hroty (1) pomocí druhého vidlicového klíče (16) na hnací hřídel.

K soustružení např. misek nebo květináčů se musí použít upínací deska (13) namísto unašeče se 4 hroty (1).

Montáž upínací desky

1. Povolte popř. unašeč se 4 hroty (1). Nasadte oba vidlicové klíče (16) na hnací hřídel (19) a na unašeč se 4 hroty (1) a vytočte unašeč se 4 hroty (1) ven.
2. Přidržte hnací hřídel (19) pomocí vidlicového klíče (16).
3. Otáčením nasadte upínací desku (13) na hnací hřídel (19).

10. Provoz

Zvolte otáčky (obr. 4)

⚠ POZOR!

Sít'ová zástrčka nesmí být při nastavování otáček zapojená.

• U nových obrobků volte napřed nízké otáčky. S přibývající masivností obrobku otáčky zvyšujte.
• Volba správných otáček závisí na mnoha faktorech, např. materiálu, průměru, délce a nerovnováze obrobku. Zásadně platí: U tvrdých dřev a u obrobků nepravidelných, podélných nebo s velkým průměrem volte nízké otáčky.
• Při volbě otáček se orientujte podle tabulky:

Na ose x je uveden průměr obrobku. Na ose y lze určit otáčky. U průměru obrobku postupujte kolmo nahoru a přečtěte otáčky, kterými prochází myšlená kolmá linie křivky.

1. Povolte oba uzavírací šrouby (20) obou krytů převodovky (21).
2. Otevřete kryty převodovky (21).
3. Povolte zajišťovací šroub (22) jednotky motoru inbusovým klíčem (12).
4. Zvedněte jednotku motoru (23) pomocí páky (24), abyste odlehčili klínový řemen (26).
5. Zafixujte jednotku motoru (23) utažením zajišťovacího šroubu (22).
6. Položte klínový řemen (26) na požadovanou drážku hnacího kotouče (25), abyste dosáhli zadaných otáček:

Klinový řemen musí na horním i dolním hna-cím kotouči ležet v té samé drázce.

Upozornění: Oba kryty převodovky (21) jsou vybaveny blokovacím spínačem (27). Blokovací spínače (27) se při zavření krytů převodovky (21) automaticky aktivují. Pokud kryt převodovky (21) není správně zavřený, přístroj nelze zapnout.

1. Povolte zajišťovací šroub (22) a spustěte páku s jednotkou motoru opět dolů, tím napnete klínový řemen.
2. Zafixujte zajišťovací šroub (22).
3. Zavřete kryty převodovky (21). Zafixujte kryty převodovky uzavíracími šrouby (20).

Zajištění obrobku

Zajištění unašečem se 4 hroty (1) a koníkem (5) (obr. 1)

1. Nakreslete diagonální linii na obou koncích obrobku, abyste určili střed. Střed je v místě, kde se linie střetávají. Umístěte zde středicí otvor, kde se má nasadit unašeč se 4 hroty a koník na obrobek. Tím je zajištěno lepší držení.
2. Nasad'te cca 2 mm hluboký pilový řez podél diagonál, do něhož může lépe zabírat unašeč se 4 hroty (1).
3. Nasad'te odmontovaný unašeč se 4 hroty (1) centrálně na střed obrobku. Zlehka zatlučte unašeč se 4 hroty (1) dřevěnou paličkou (není v rozsahu dodávky) do obrobku. Dbejte na to, aby byl závit unašeče se 4 hroty (1) chráněn např. dřevěným prknem.
4. Znovu vyjměte unašeč se 4 hroty (1) z obrobku.
5. Nakonec namontujte unašeč se 4 hroty (1) (opět) na přístroj.

Upozornění: Montáž a demontáž unašeče se 4 hroty najdete v kapitole „Montáž / výměna uchycení obrobku“.

1. Nasad'te obrobek na unašeč se 4 hroty (1). Dbejte na to, aby unašeč se 4 hroty (1) zasahoval do vyraženého zářezu, jinak není zaručeno bezpečné upnutí.

2. Uvolněte páku (8) koníku.

3. Posuňte koník ve směru unašeče se 4 hroty (1) až skoro k obrobku, abyste jej upnuli.

4. Zafixujte koník stlačením páky (8) dolů.

5. Pro presné nastavení použijte ruční kolečko (6).

6. Zafixujte polohu ručního kolečka pojistnou maticí (4).

Zajištění upínací deskou (13) (obr. 4)

1. Přidržte hnací hřídel (19) pomocí vidlicového klíče (16).
2. Otáčením sejměte upínací desku (13) z hnací hřídele (19).
3. Upevněte obrobek vruty (nejsou v rozsahu dodávky) k upínací desce (13).

⚠ POZOR!

Nebezpečí zranění! Vruty musí být umístěny tak, abyste je při opracovávání obrobku nechtěně neuvolnili nástrojem.

1. Přidržte hnací hřídel (19) pomocí vidlicového klíče (16).
2. Otáčením nasadte upínací desku (13) s namontovaným obrobkem na hnací hřídel (19).

Nastavení uložení nástroje (obr. 1)

⚠ POZOR!

Nebezpeči zranění! Dbejte na to, aby bylo uložení nástroje pevně utažené a nemohlo se během provozu uvolnit.

Upevnění / uvolnění uložení nástroje

1. Uložení nástroje (2) se zafixuje stlačením páky (9) dolů.
2. Uložení nástroje (2) se uvolní zatlačením páky (9) nahoru. Nyní můžete uložení nástroje posunout. Nastavení výšky uložení nástroje
3. Povolte šroub (2a) na spodní části uložení nástroje (2b).
4. Nastavte požadovanou výšku.
5. Zafixujte uložení nástroje (2) utažením šroubu (2a).

Zapnutí / vypnutí (obr. 1)

1. Připojte přístroj k síťovému napětí.
2. Zapnutí: Pro zapnutí přístroje stiskněte spínač (10).
3. Vypnutí: Pro vypnutí přístroje stiskněte znovu vypínač (11).

⚠ POZOR!

Když necháváte přístroj bez dozoru nebo jste skončili s prací, vytáhněte sit'ovou zástrčku.

11. Pracovní pokyny

• Než začnete s prací, informujte se důkladně v odborné literatuře.
• Dávejte při výběru svého obrobku pozor na větve, suky, praskliny a podobně. Můžete ztratit kontrolu nad svým nástrojem, což by mohlo vést k vážným poraněním. Prasklé obrobky mohou během soustružení puknout. Hrozí nebezpečí zranění!
• Přířízněte obrobek před zpracováním vždy co možná nejvíc do tvaru.
• Dbejte na maximální délku obrobku a jeho maximální průměr! Ty najdete v technických údajích.
• Obrobek musí být upevněn ve středu, nevyrovnaně obíhající obrobek nepříznivě ovlivní životnost stroje.
• Používejte pouze nástroje vhodné k soustružení.
• Nikdy nestůjte v dráze vymrštění obrobku.
• Před zahájením práce, když jsou síťové zástrčky vytažené, zkontrolujte následující body otáčením rukou:
• Sedí obrobek pevně?
• Dotýká se obrobek uložení nástroje?
• Začněte vždy při nízkých otáčkách a postupně je zvyšujte.
• Nástroj přisuňte k obrobku teprve poté, co dosáhne nastavené rychlosti otáčení.

Odstranění překážek

Přístroj vypněte a vytáhněte sít'ovou zástrčku.

Vyčistěte přístroj od prachu a třísek, abyste odstranili překážky.

12. Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Smáčknutá místa, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z elektrické zásuvky ve stěně.
• Praskliny v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte, zda elektrické přívodní kabely nejsou poškozeny. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H05VV-F.

Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

• Napětí v síti musí činit 230 V\~.
• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního.

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
- Údaje z typového štítku stroje
- Údaje z typového štítku motoru

13. Čištění a údržba

Varování! Před každým nastavením, údržbou nebo opravou vytáhněte síťovou zástrčku!

Všeobecná opatření údržby

Čas od času otřete stroj hadříkem, abyste odstrani-li třísky a prach. Jednou za měsíc naolejujte otočné díly, abyste prodloužili životnost nástroje. Motor však neolejujte.

K čistění plastových součástí nepoužívejte žádné žíravé látky.

Údržba

Uvnitř nástroje se nenacházejí žádné díly, na kterých by bylo potřeba provádět údržbu.

Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotrebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

Díly podléhající opotřebení*: Uhlíkové kartáče, klínový řemen

* není nutně zahrnuto v obsahu dodávky!

14. Přeprava

Pokud chcete zařízení přepravit na jiné místo, odpojte je od sítě a nainstalujte ho na jiném k tomu určeném místě.

Pozor!

Horký povrch. Hrozí nebezpečí popálení. Stroj pře-pravujte teprve poté, co jednotka motoru (23) zcela vychladne.

Lože soustruhu prénášejte pokud možno s pomocí druhé osoby. Při prepravě uchopte lože soustruhu za vnější nohy (7) a za lištu s jednotkou motoru (3a) a za lištu (3b).

15. Skladování

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C.

Nástroj uchovávejte v originálním balení.

Nástroj zakryjte, aby byl chráněn před prachem nebo vlhkostí. Návod k obsluze uchovávejte v blízkosti nástroje.

16. Likvidace a recyklace

Zařízení je v obalu, aby se zabránilo přepravním škodám. Tento obal je surovina a lze ho tudíž recyklovat nebo vrátit do oběhu surovin.

Zařízení a jeho příslušenství se skládají z různých materiálů, jako např. kov a plasty. Vadné součásti zlikvidujte jako speciální odpad. Zeptejte se ve specializovaném obchodě nebo na správě obce!

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek ne-smí být podle směrnice o odpadních elektric-kých a elektronických zařízeních (2012/19/EU) a vnitrostátních zákonů likvidován spolu s do-mácím odpadem. Tento výrobek musí být odevzdán na sběrné místě určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného vý-robku nebo odevzdáním v autorizovaném sběrném místě pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebez-pečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u své-ho magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpad-ních elektrických a elektronických zařízení nebo služ-by svozu odpadu.

17. Odstraňování poruch

Porucha Možná příčina Řešení
Kvalita řezu je špatná. Řežný nástroj je tupý. Naostřete nebo vyměňte řezný nástroj.
Rychlost otáčení příliš pomalá, zvyšte rychlost otáčení		Nastavení rychlosti
Nadměrné vibrace při soustružení tenkých obrobku.	Řezný nástroj se nachází pod středovou čarou obrobku.	Zvedněte řezný nástroj na středovou čáru obrobku.
	Příliš agresivní řezání. Snižte pracovní tlak.
Nadměrné vibrace při soustružení velkých obrobku nebo misek.	Vřeteník anebo koník nesprávně umístěný na koncích obrobku.	Zkontrolujte, zda jsou špice obrobku na vřeteníku anebo koníku správně.
	Obrobek není vyvážený. Odřízněte konec obrobku tak, aby byl vyvážený.
Soustruh se netočí. Kabel není připojený k zásuvce. Zapojte do zásuvky.
Soustruh se nevypíná. Poškozený nebo vadný síťový vypínač anebo interní kabeláž.		Vytáhněte zástrčku soustruhu ihned ze zásuvky. Provozujte soustruh teprve tehdy, když byl opraven kvalifikovaným servisním technikem.

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonně záruční lhúty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli . Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Gwarancja PL
