HASZNÁLATI ÚTMUTATÓ DM1100T SCHEPPACH

A készüléken található szimbólumok magyarázata

A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Tartsa be a figyelmeztető és biztonsági utasításokat!
	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a bizton-sági utasításokat!
	Viseljen hallásvédőt. A zaj következtében hallásvesztésre kerülhet sor.
	Viseljen porvédő maszkot. Fa és más anyagok megmunkálásakor egészségre káros por keletkezhet. Azbesztartalmú anyag megmunkálása tilos!
	Viseljen védőszemüveget. A munka közben keletkező szikrák vagy a készülékből kikerülő szilánkok, forgács és por látásvesztést okozhat.
	A hosszú hajat tilos nem összefogva viselni. Használjon hajhálót!
	Kesztyű használata tilos!

Tartalomjegyzék:

1. Bevezetés.... 135
2. A készülék leírása 135
3. Szállított elemek 135
4. Rendeltetésszerű használat.... 136
5. Fontos utasítások....136
6. Fennmaradó kockázatokról 139
7. Müszaki adatok 139
8. Kicsomagolás....139
9. Összeszerelés.... 139
10. Üzemeltetés.... 140
11. Munkavégzési utasítások 142
12. Elektromos csatlakoztatás 142
13. Tisztítás és karbantartás 142
14. Szállítás 143
15. Tárolás.... 143
16. Ártalmatlanítás és újrahasznosítás 143
17. Hibaelhárítás 144

Oldal:

1. Bevezetés

Gyártó:

scheppach

Sok örömet és sikert kívánunk új készüléke használatához.

Megjegyzés:

E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelös a gépen esett vagy a gép által okozott károkért a következő esetekben:

• szakszerűtlen kezelés,
• A kezelési utasítás figyelmen kívül hagyása
• Illetéktelen javítás.
• Nem eredeti pótalkatrészek beépítése és cseréje
• nem rendeltetésszerű használat
• Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat

Vegye figyelembe a következőket:

A szerelés és üzembe helyezés előtt olvassa el a kezelési útmutató teljes szövegét.

Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.

A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerüen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket és növelheti a gép megbízhatóságát és élettartamát.

A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a készülék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait.

A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismer-tettek az előforduló veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést. A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kiala-kítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.

Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutató és a biztonsági utasításokat.

2. A készülék leírása

1. Négyélű csúcs
2. Szerszámtartó
   2a Csavar, magasságállítás
   2b Szerszámtartó alsó része
   3a Sín motoregységgel
   3b Sín
3. Ellenanya
4. Szegnyereg
5. Kézikerék
6. Láb
7. Kar, szegnyereg
8. Kar, szerszámtartó
9. Bekapcsoló gomb
10. Kikapcsoló gomb
11. Imbuszkulcs
12. Síktárcsa
13. Esztergavéső, egyenes
14. Esztergavéső, üreges
15. Villáskulcs
16. Csavarok feszítővel és alátéttel
17. Hatlapfejű csavar feszítővel és alátéttel, valamint anyával
18. Hajtótengely
19. Zárócsavar
20. Hajtásburkolat
21. Rögzítőcsavar
22. Motoregység
23. Kar, motoregység
24. Hajtótárcsa
25. Ékszíj
26. Reteszelő kapcsoló

3. Szállított elemek

• Esztergaágy (két részes)
• Síktárcsa
• Szegnyereg
• Szerszámtartó (két részes)
• 2 db esztergavéső (1 db egyenes, 1 db üreges)
• 2 db villáskulcs
• Imbuszkulcs
• Szerelőanyag:
• 6 db hatlapfejü csavar
• 6 db feszítő
• 6 db alátét
• 6 db anya
• 3 db csavar
• 3 db feszítő,
• 3 db alátét
• Kezelési útmutató

4. Rendeltetésszerű használat

Az esztergapad fa megmunkálására szolgál a megfelelő esztergavasak segítségével.

A befogott munkadarabok forogni kezdenek, a forgás során különböző fordulatszámok beállítására van lehetőség. A kezelőelemek funkciója a következő leírá- sokban található.

A gép megfelel az érvényben lévő EK Gépek irány-elvének.

• Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatok között megadott méretkorlátokat.
• Tartsa be a vonatkozó baleset-megelőzési előírá-sokat és a többi általánosan elfogadott biztonság-technikai szabályt.
• A gépet csak olyan személy üzemeltetheti, tarthatja karban és javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban kioktattak. Ha a gépet önkényesen megváltoztatja, az ebből eredő károkért a gyártó nem vállal felelösséget.
• A gépet kizárólag a gyártó eredeti tartozékaival és eredeti szerszámaival szabad használni.
• Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel; a kockázatot egyedül a használó viseli.

Kérjük, vegye figyelembe, hogy készülékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

5. Fontos utasítások

Figyelem! Az elektromos kéziszerszámok használata során az áramütés, illetve sérülés- és tüzveszély megelőzése érdekében az alábbi alapvető biztonsági utasításokat kell betartani. Az elektromos kéziszerszám használata előtt minden utasítást olvasson el, és mindig gondosan tartsa be a biztonsági előírásokat.

Biztonságos munkavégzés

1 Tartsa a munkakörét rendben
– Rendetlenség a munkakörben baleset veszélyét idézi elő.
2 Vegye a környezeti befolyásokat figyelembe
– Ne tegyen ki az elektromos szerszámokat esőnek.
– Ne használjon elektromos szerszámokat nedves vagy vizes környezetben.
– Gondoskodjon jó megvilágításról.
– Ne használjon elektromos eszközöket ott, ahol tüz- és robbanásveszély keletkezhet.

3 Óvja magát az áramütés elől – Kerülje el a földelt részekkel való testi érintkezést, mint például csövekkel, fűtőtestekkel, tűzhelyekkel, hűtőszekrényekkel.

4 Tartsa a gyerekeket távol!

– Ne engedje meg más személynek, hogy megérintsék a szerszámot vagy a kábelt, tartsa öket a munkakörétől távol.

5 Tárolja a szerszámait biztonságosan

– Nem használt szerszámokat egy száraz, zárt teremben és a gyerekek számára nem elérhetően kell tárolni.

6 Ne terhelje túl a szerszámait

– Jobban és biztonságosabban dolgozik a megadott teljesítményi körben.

7 Használja a kellő szerszámot

– Ne használjon túl gyenge szerszámokat vagy kiegészítő egységeket nehéz munkákra.
– Ne használja a szerszámokat olyan célokra és munkákra, melyekre ezek nincsenek előrelátva; mint például ne használjon kézi körfűrészeket fák kivágására vagy ágak levágására.
– Ne használja az elektromos kéziszerszámot tűzifa fűrészelésére.

8 Viseljen megfelelő munkaruhát

– Ne viseljen bő ruhát vagy ékszert. Ezeket elkaphatják a mozgó részek.
A szabadban történö munkálatoknál gumikesztyű és tapadós lábbeli ajánlatos.
– Hosszú hajnál viseljen hajhálót.

9 Használjon védőfelszerelést

– Viseljen védőszemüveget.
– Viseljen légzőmaszkot, ha a munka során por keletkezik.

10 Fa, fához hasonló anyag vagy műanyag megmunkálásakor csatlakoztassa a porszívó berendezést. FIGYELEM! Fémek megmunkálásakor a porszívót nem szabad csatlakoztatni. Tüz- és robbanásveszély a forró forgácsok vagy a szikrák miatt! Fémek megmunkálásakor a (21) forgácsgyűjtő zsákot is távolítsa el.

– Ha a porszívó és a felfogó berendezések csatlakozásai rendelkezésre állnak, akkor győződjön meg arról, hogy ezek csatlakoztatva vannak, illetve használatuk megfelelően történik. – Fa, fához hasonló anyagok és műanyagok megmunkálása zárt térben csak megfelelő elszívó berendezés használata mellett engedélyezett.

11 Ne használja fel a kábelt más célokra

– Ne hordja a szerszámot a kábelnál fogva, és ne használja fel a kábelt a csatlakozó dugó ki-húzására a dugaszoló aljzatból. Óvja a kábelt hőségtől, olajtól és éles szélektől.

12 Biztosítsa a munkadarabot

– Használjon szorítószerkezeteket vagy egy satut a munkadarab befogására. Ezáltal ez biztosabban van rögzítve mint kézzel és lehetővé teszi a gép mindkét kézzeli kezelését.

– Hosszú munkadaraboknál egy kiegészítő támasztékra (asztal, bakok stb.) van szükség ahhoz, hogy a gép ne döljön fel.
– A munkadarabot mindig erősen nyomja a munkalapra és az ütközöhöz, hogy ne billegjen és ne forduljon el.

13 Kerülje a rendellenes testtartást

– Biztosan álljon és mindig örizze meg egyensúlyát.
– Ne tartsa a kezét olyan ügyetlen helyzetekben, amelyek esetén hirtelen megcsúszás miatt egyik vagy mindkét keze hozzáérhet a fürészlaphoz.

14 Ápolja gondosan a szerszámait

– Tartsa a szerszámait élesen és tisztán, hogy jól és biztosan tudjon dolgozni.
– Kövesse a karbantartási előírásokat és az utasításokat a szerszámcserére.
– Ellenőrizze le rendszeresen a csatlakozási vezetéket és a kábelját, és sérülés esetén cse-réltesse ki azt egy elismert szakember által.
– Ellenőrizze le rendszeresen a hosszabbító kábelt és sérülés esetén cserélje ki.
– Tartsa a fogantyúkat szárazon valamint olaj és zsír mentesen.

15 Húzza ki a csatlakozódugót az aljzatból

– A laza szilánkokat, forgácsot vagy beszoruló fadarabokat soha ne próbálja meg a fűrészlap mozgása közben kiszedni.
– Ha nem használja az elektromos kéziszerszá-mot, javítás előtt és a szerszámok, pl. fűrész-lap, fúró és marógép cseréjénél.
– Ha a vágás közben a túl nagy előtolási erő blok- kolja a fűrészlapot, akkor kapcsolja ki a készül- léket és válassza le a hálózatról. Távolítsa el a munkadarabot, és győződjön meg arról, hogy a fűrészlap szabadon mozog. Kapcsolja be a készüléket, majd csökkentett előtolási erővel ismét hajtsa végre a vágási folyamatot.

16 Ne hagyjon benne semmilyen szerszámkulcsot dugva

– Bekapcsolás előtt ellenőrizze le, hogy a kulcsok és a beállító szerszámok el vannake távolítva.

17 Ügyeljen arra, hogy a gép ne indulhasson el akaratlanul

– Mielőtt a csatlakozót bedugja az aljzatba, győződjön meg arról, hogy a gép kapcsolója kikapcsolt állapotban van.

18 Kültéren használjon hosszabbító kábelt

– A szabadban csak szabadtéri használatra alkalmas, ennek megfelelő jelöléssel ellátott hosszabbító kábelt alkalmazzon.
– A kábeldobot csak letekert állapotban használja.

19 Legyen figyelmes

– Figyeljen arra, amit csinál. Munkája során kellő körültekintéssel járjon el. Ne használja az elektromos kéziszerszámot, ha nem tud rá figyelni.

20 Ellenőrizze le a készülékét sérülésekre

– A szerszám további használata előtt a védő berendezéseket vagy enyhén sérült részeket gondosan megvizsgálni, hibátlan és meghatározásuknak megfelelő működésükre.

– Vizsgálja meg, hogy a mozgó részek működése rendben van, és hogy nem szorulnak vagy nincsennek károsulva részeik. Ahhoz, hogy a készülék biztonsága biztosítva legyen minden résznek helyesen fel kell szerelve lennie.

• A mozgatható védőfedelet nyitott állapotban nem szabad beszorítani.
• Amennyiben a használati utasításban nincs más megadva, a károsult biztonsági berendezéseket és részeket szakszerüen egy elismert szakmühely által kell megjavíttatni vagy kicseréltetni.
  – A károsult kapcsolókat egy vevőszolgálati műhely által muszáj kicseréltetni.
• Ne használjon hibás vagy sérült csatlakozó vezetékeket.
  – Ne használjon olyan elektromos szerszámokat ahol a kapcsolót nem lehet be- és kikapcsolni.

21 Figyelem!

– Más betétszerszámok és tartozékok használata sérülésveszélyt okozhat Önnek.

22 Az elektromos kéziszerszám javítását villanyszerelővel végeztesse

– Ez az elektromos szerszám megfelel a rávonatkozó biztonsági határozatoknak. Javításokat csak egy villamossági szakember végezheti el, különben balesetek érhetik a használót.

Figyelmeztetés! Ez az elektromos kéziszerszám működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befolyásolhatja az aktív és passzív orvosi implantátumok működését. A súlyos és halálos sérülések veszélyének csökkentése érdekében javasoljuk, hogy az orvosi implantátumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az implantátum gyártójának véleményét.

Biztonsági utasítások az esztergapadra vonatkozóan

• A készüléket csak szabályosan földelt csatlakozó-aljzatra szabad csatlakoztatni.
• Ismerkedjen meg a gép tulajdonságaival és az esztergálás technikájával, mielött a gépet üzembe helyezné.
• Minden egyes munkadarabot ellenőrizzen, hogy nincsenek-e rajta repedések vagy ágak. A ragasztott csatlakozásoknak megfordítás előtt teljesen ki kell keményednie.
• Győződjön meg arról, hogy a munkadarab beretészelődött és minden. Feltét biztosítva van

• A gép bekapcsolása előtt győződjön meg róla, hogy a munkadarab kézzel szabadon forgatható.

• Tartsa távol a kezeit és az ujjait a forgó munkadarabtól.

• Mielőtt munkadarab, a nyeregszeg, illetve a szerszámtartó beállításait elvégezné,, mindig kapcsolja ki a készüléket, és várja meg, hogy az teljesen leálljon.
• A karbantartási, beállítási, kalibrálási és tisztítási munkálatokat csak kikapcsolt motor mellett szabad elvégezni.
• A gép kizárólag esztergakésekkel üzemeltethető!
• Az esztergakéseket mindig biztonságos módon tárolja, mielőtt elhagyja a munkahelyet.
• Soha ne üzemeltesse az esztergakést burkolatok és biztonsági berendezések nélkül!
• A vágószerszámokat mindig tartsa élesen!
• A legalacsonyabb sebességet használja, ha új munkadarabot indít el.
• Mindig a lehető legkisebb sebességgel állítsa le az esztergagépet. Ha az esztergagép olyan gyorsan üzemel, hogy rezeg, fennáll a veszélye, hogy kidobja a munkadarabot, vagy kitépi a vágószerszámot a kezéből.
• Ne engedje, hogy a vágószerszámok megfogják a munkadarabot. A fa kettéhasadhat vagy lerepülhet az esztergapadról.
• Az eszköztámasztót mindig az esztergagép középvonala felett helyezze el munkadarabok formázásakor.
• Mielött egy munkadarabot az előlapon rögzíte ne, amilyen durván csak lehetséges, munkálja ki azt, hogy a lehető legjobban lekerekítse azt. Ezáltal minimálisra csökken a rezgés a munkadarab esztergálásakor. Mindig biztonságosan rögzítse a munkadarabot az előlapon. Ellenkező esetben a munkadarab kirepülhet az esztergagépből.
• A faforgácsok eltávolításához mindig kefét vagy sürített levegőt használjon, soha ne a kezeit! A forgácsok élesek!
• A vágószerszámot mindig szorosan kell rögzíteni a szerszámtartóban, illetve a befogótokmányban, és úgy kell beállítani, hogy a kinyúlás le legyen választva az oszlopról. Ez csökkenti annak a veszélyét, hogy a szerszám eltörik vagy meghajlik.
• Az esztergagépet nem szabad üzemelés közben keresztezni.
• A munkadarabot kizárólag a vágószerszám forgásirányával szemben vezesse be. A munkadarabnak mindig Ön felé kell forognia.
• Ne hagyja felügyelet nélkül a készüléket, ha az be van dugva a csatlakozó aljzatba, kapcsolja ki és húzza ki a csatlakozó aljzatból, mielött otthagyná azt.
• A termék nem játék. Gyermek számára nem hozzáférhető helyen tárolja.

- Bizonyos, csiszoláskor, fűrészeléskor, fúráskor és egyéb építési munkálatok során keletkező porok vegyi anyagokat tartalmaznak, amelyekről ismert, hogy rákot, fejlődési rendellenességeket és egyéb reprodukciós zavarokat okozhatnak. Ilyen vegyi anyagok például:

– Ólom az ólom tartalmú festékekböl
– Kristályos szilícium-dioxid téglából és cementből, és egyéb köműves termékekből
– Arzén és króm vegykezelt faanyagból
– Attól függően, hogy milyen gyakran végzi ezt a munkát, eltérő a kockázat. Hogy csökkentse az ezeknek a vegyi anyagoknak való kitettséget: Jól szellőztetett helyen dolgozzon és megengedett biztonsági berendezésekkel, így pl. pormaszkban, amelyet kifejezetten arra terveztek, hogy kiszürje a mikroszkopikus méretű részecskéket.

- A szívritmusszabályozóval élő személyek kérjék ki kezelőorvosuk tanácsát a készülék használata előtt! Az elektromágneses mező a szívritmusz-szabályozó közelében zavarhatja a szívritmussza-bályozó működését vagy annak meghibásodását okozhatja. Ezen felül a szívritmusszabályozóval élőknek a következőkre kell figyelnie:

– Ne dolgozzon egyedül.
– Ne használja, ha a hálózati kapcsoló be van kapcsolva.
– Az áramütés elkerülése érdekében mindig megfelelően végezze el a karbantartást és az ellenőrzést.

- A felhasználói kézikönyvben leírt figyelmeztetések, biztonsági óvintézkedések és utasítások nem terjedhetnek ki minden lehetséges körülményre és helyzetre. Az üzemeltetőnek meg kell értenie, hogy a józan ész és az óvatosság olyan tényező, amelyet nem lehet a termékbe beépíteni, ezekről az üzemeltetőnek kell gondoskodnia.

Síktárcsák alkalmazására vonatkozó kiegészítő biztonsági utasítások

• Győződjön meg róla, hogy a síktárcsa mérete megfelelő a munkadarab megtámasztásához.
• Gondoskodjon róla, hogy a munkadarab biztosan legyen rögzítve a síktárcsán.
• Mielőtt a síktárcsára felszerelné, vágja elő a munkadarabot a végleges formájára olyan pontosan, amennyire lehetséges.
• A síktárcsa forgatásához kizárólag kaparóvésőt használjon. A vágóvésők könnyen kiszakadhatnak a kezéből.
• Ügyeljen rá, hogy az esztergavésőt ne zavarja a rögzítőcsavarokat a munkadarab végső méreteinél.

6. Fennmaradó kockázatokról

A gép az ismert és elismert biztonsági szabályok szerint lett legyártva, azonban néhány fennmaradó kockázat léphet fel az alkalmazása során.

• Csak válogatott, a következő hibáktól mentes fát munkáljon meg: görcs, keresztirányú repedés, felületi repedés. A hibás fa könnyen széthasad, és kockázatot jelent munkavégzés közben.
• A nem gondosan ragasztott fa a centrifugális erő miatt megmunkáláskor felrobbanhat.
• A nyers munkadarabot befogás előtt négyzet alakúra kell vágni, központosítani kell, és ügyelni kell a biztonságos befogásra. A munkadarab kiegyensúlyozatlansága sérülésveszélyt okoz.
• A nem biztonságos szerszámvezetés sérülésveszélyt okoz, ha a szerszámtartó nincs pontosan beállítva és tompa az esztergaszerszám. A szakszerű esztergálás előfeltétele a kifogástalan, élesre köszörült esztergaszerszám.
• A forgó munkadarab hosszú haj és laza ruházat esetén veszélyeztetést jelent az egészségre. Viseljen egyéni védőeszközöket, mint például hajhálót és szűk, testhez simuló ruhát.
• A fapor és faforgács veszélyeztetheti az egész-séget. Viseljen személyi védőeszközöket, például szemvédöt és porálarcot. Elektromos veszélyt jelenthet a nem megfelelő kábel használata.
• E mellett előfordulhatnak fennmaradó kockázatok, a nak ellenére, hogy minden elővigyázatossági intézkést megtett.
• Fennmaradó kockázatok minimalizálhatók, ha a biztosági utasításokat és a Tervezett használat résznél leírt kat, valamint a használati utasítást, teljes mértékben b tartja.

7. Müszaki adatok

Építési méretekH x Sz x M

1375 x 325 x 415 mm

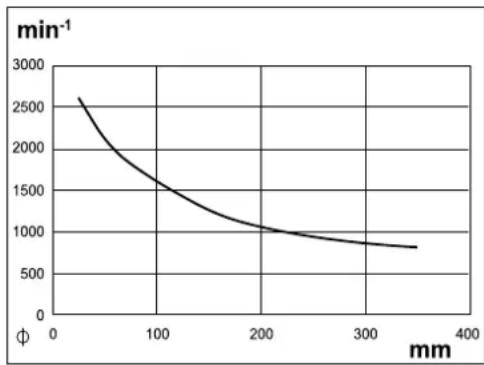

Fordulatszám	890/1260/1760/2600 min-1
Max. munkadarabméret	1000 mm
Max. munkadarab-átmérő	350 mm
Orsófejmenet	M18 x 2,5
Tömeg	20,5 kg
Motor	230-240 V / 50 Hz
Felvett teljesítmény	400 W S2 15 min

A müszaki változtatás jogát fenntartjuk

* S2 üzemmód – rövid idejű üzemeltetés Üzemeltetés állandó terheléssel 15 percig vagy annál rövidebb ideig, melyet egy üzemen kívül időszak és egy megfelelő időtartamú szünet követ, hogy a gép 2 K-n belül le tudjon hűlni környezeti hőmérsékletre.

A zaj és a vibráció értékeinek megállapítása az EN 61029 szabvány alapján történt.

L_pA hangnyomásszint 71 dB(A)

K_pA bizonytalanság 3 dB

L_WA hangteljesítményszint 84 dB(A)

K_WA bizonytalanság 3 dB

Viseljen hallásvédőt.

A zaj következtében hallásvesztésre kerülhet sor. Rezgési összértékek (három irány vektorösszege) meghatározása az EN 61029 szabványnak megfelelően.

8. Kicsomagolás

• Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-magolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit. Kifogások esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.
• A használatba vétel előtt ismerje meg a készüléket a kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét.

⚠ FIGYELEM!

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

9. Összeszerelés

Az esztergaágy felszerelése (2. ábra)

1. Tolja a szerszámtartót (2) a sínre a motoregységgel (3a).

2. Tolja a szegnyerget (5) a szerszámtartóhoz (2) a sínre a motoregységgel (3a). Felfelé húzva ellenőrizze, hogy a szegnyereg (5) és a szerszámtartó (2) helyesen van-e betolva.

3. Csatlakoztassa egymásba a sínt a motoregységgel (3a) és a sínt (3b) motoregység nélkül.

4. A három csavarral csavarozza össze a két sínt a rögzítő és alátéttel (17) az imbuszkulcs (12) segítségével.

Megjegyzés:

Amennyiben a szerszámtartó (2), illetve a szegnyereg (5) nehezen tolható el, állítsa be újra az anyát az alulsó oldalon egy villláskulccsal vagy egy racsnival (SW 19).

Az esztergaágy felállítása (1. ábra)

1. Állítsa az esztergaágyat szilárd padlózatra.
2. Csavarozza össze az esztergaágyat a padlózattal. Ehhez használja a lábakon (7) lévő két furatot.
3. Használhatja ehhez a szállított elemek között megtalálható hatlapfejű csavarokat (18).
4. Helyezze fel az alátétet és a feszítőt a hatlapfejű csavarra (18). Lásd a 1. ábrát.
5. Csavarozza össze az esztergaágyat a padlózattal a hatlapfejű csavar, az alátét, a feszítő és az anya (18) segítségével.

Szerszámbefogók felszerelése/cseréje (3. ábra)

FIGYELEM!

Kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozódugót.

Négyélű csúcs felszerelése

1. Szükség esetén oldja ki a síktárcsát (13). Ehhez tartsa meg a hajtótengelyt (19) a villáskulccsal (16), és csavarja le a síktárcsát (13) a hajtótengelyröl (19).
2. Tartsa meg a hajtótengelyt (19) a villáskulcs (16) segítségével.
3. Húzza meg a négyélű csúcsot (1) a második villáskulcs (16) segítségével a hajtótengelyen.

Pl. tálak vagy fazekak esztergálásához a síktárcsát (13) kell használni a négyélű csúcs (1) helyett.

A síktárcsa felszerelése

1. Szükség esetén oldja ki a négyélű csúcsot (1). Ehhez a két villáskulcsot (16) helyezze a hajtóten-gelyre (19) és a négyélű csúcsra (1), majd csavarozza le a négyélű csúcsot (1).
2. Tartsa meg a hajtótengelyt (19) a villáskulcs (16) segítségével.
3. Csavarozza fel a síktárcsát (13) a hajtótengelyre (19).

10. Üzemeltetés

Válassza meg a fordulatszámot (4. ábra)

⚠ FIGYELEM!

A hálózati csatlakozó a fordulatszám beállításakor nem lehet bedugva.

Megfelelő fordulatszám megválasztása:

• Új munkadarabok esetén először válasszon alacsony fordulatszámot. Növelje a fordulatszámot a munkadarab növekvő erejével.
• A megfelelő fordulatszám megválasztása több tényezőtől függ, mint pl. a munkadarab anyaga, átmérője, hossza és kiegyensúlyozatlansága. Alapszabály: Keményfa, lekerekítetlen, hosszú vagy nagy átmérővel rendelkező munkadarabok esetén alacsony fordulatszámot válasszon.
• A fordulatszámot a táblázat alapján válassza meg:

Az x-tengelyen van megadva a munkadarab átmérője. Az y-tengelyről olvasható le a fordulatszám. A munkadarab átmérőjénél haladjon függőlegesen felfelé, majd olvassa le a fordulatszámot, amelynél a képzeletbeli függőleges vonal metszi a görbét.

1. Csavarozza ki a két zárócsavart (20) a két hajtás-burkolaton (21).
2. Nyissa fel a hajtásburkolatokat (21).
3. Csavarozza ki a rögzítőcsavart (22) a motoregységen az imbuszkulcs (12) segítségével.
4. Emelje meg a motoregységet (23) a kar (24) megnyomásával, az ékszíj (26) tehermentesítéséhez.
5. Rögzítse a motoregységet (23) a rögzítőcsavar (22) meghúzásával.
6. Helyezze az ékszíjat (26) a kívánt barázdába a hajtótárcsán (25), hogy a kívánt fordulatszámot elérje:

Az ékszíjnak a felső és az alsó hajtótárcsán ugyanabban a barázdában kell elhelyezkednie.

Megjegyzés: A két hajtásburkolat (21) reteszelőkapcsolóval (27) van ellátva. A reteszelőkapcsolók (27) a hajtásburkolatok (21) bezárásakor automatikusan működésbe lépnek. Ha a hajtásburkolat (21) nincs pontosan bezárva, a készüléket nem lehet bekapcsolni.

1. Oldja ki a rögzítőcsavart (22), majd engedje le újra a kart a motoregységgel, így megfeszíti az ékszíjat.
2. Rögzítse a rögzítőcsavart (22).
3. Zárja le a hajtásburkolatokat (21). Rögzítse a hajtásburkolatokat a zárócsavarokkal (20).

Rögzítse a munkadarabot

Rögzítse a négyélű csúcsot (1) és a szegnyerget (5) (1. ábra)

1. Rajzoljon átlósan két vonalat a munkadarab két végére, a középpont meghatározásához. A középpont az a pont, ahol a két vonal metszi egymást. Helyezzen el ott egy központosító furatot, ahol a négyélű csúcsnak és a szegnyeregnek fel kell feküdnie a munkadarabra. Ez erősebb tartást biztosít.
2. Helyezzen el egy kb. 2 mm mély fűrészelt vágást az átló mentén, hogy a négyélű csúcsban (1) jobban tudjon kapaszkodni.
3. Helyezze fel a négyélű csúcsot (1) középpontosan a munkadarab közepére. Üsse be a négyélű csúcsot (1) egy fa kalapáccsal (nem szállított elem) finoman a munkadarabba. Ügyeljen rá, hogy a négyélű csúcsot (1) pl. egy fa deszka segítségével megvédje.
4. Vegye le újra a négyélű csúcsot (1) a munkadarabról.
5. Ezután szerelje fel a négyélű csúcsot (1) (újra) a készülékre.

Megjegyzés: A négyélű csúcs felszerelésének és leszerelésének leírása a „Szerszámbefogók felszerelése/cseréje” című fejezetben találja.

1. Illessze a munkadarabot a négyélű csúcsra (1). Ügyeljen rá, hogy a négyélű csúccsal (1) eltalálja a beüttott hornyot, mert ellenkező esetben nem biztosított a biztos befogás.
2. Oldja ki a szegnyereg karját (8).
3. Tolja a szegnyerget a négyélű csúcs (1) irányába majdnem egészen a munkadarabnak, hogy befogja azt.
4. Rögzítse a szegnyerget, a kar (8) lefelé nyomásával.

5. Finombeállításhoz használja a kézikereket (6).

6. Rögzítse a kézikerék állását az ellenanyával (4).

Rögzítse a síktárcsát (13) (4. ábra)

1. Tartsa meg a hajtótengelyt (19) a villáskulcs (16) segítségével.
2. Tekerje le a síktárcsát (13) a hajtótengelyröl (19).
3. A munkadarabot facsavarokkal (nem szállított elemek) rögzítse a síktárcsán (13).

FIGYELEM!

Sérülésveszély! A facsavarokat úgy kell elhelyezni, hogy azok a munkadarab megmunkálásakor véletlenül se váljon le a szerszámmal.

1. Tartsa meg a hajtótengelyt (19) a villáskulcs (16) segítségével.
2. Csavarozza fel a síktárcsát (13) a felszerelt munkadarabbal a hajtótengelyre (19).

A szerszámtartó beállítása (1. ábra)

FIGYELEM!

Sérülésveszély! Ügyeljen rá, hogy a szerszámtartó szorosan legyen rögzítve, és ne tudjon elfordulni üzemelés közben.

Szerszámtartó rögzítése/kioldása

1. A szerszámtartó (2) úgy rögzíthető, hogy a kart (9) lefelé nyomja.
2. A szerszámtartó (2) úgy oldható ki, hogy a kart (9) felfelé nyomja. Most már eltolhatja a szerszámtartót.
3. Csavarozza ki a csavart (2a) a szerszámtartó alsó részén (2b).
4. Állítsa be a kívánt magasságot.
5. Rögzítse a szerszámtartót (2) a csavar (2a) teljes behajtásával.

Szerszámtartó magasságállítása

Be-/kikapcsolás (1. ábra)

1. Csatlakoztassa a készüléket a hálózati feszült-ségre.
2. Bekapcsolás: A készülék bekapcsolásához nyomja meg a bekapcsolót gombot (10).
3. Kikapcsolás: A készülék kikapcsolásához nyomja meg: újra a kikapcsoló gombot (11).

FIGYELEM!

Ha a készüléket felügyelet nélkül hagyja vagy befejezte a munkát, húzza ki a hálózati csatlakozódugót!

11. Munkavégzési utasítások

• A munka megkezdése előtt behatóan tájékozódjon a szakirodalomból.
• A munkadarab kiválasztásakor ügyeljen az ágakra, az ágon lévő lyukakra és repedésekre, illetve a zsugorodásra. Ellenkező esetben elveszítheti az uralmát a szerszám felett, ami súlyos sérülésekhez vezethet. A repedezett munkadarabokat a forgatás szétvetheti. Sérülésveszély áll fenn!
• Mielött a munkadarabokat megmunkálná, amenynyire lehetséges vágja formára azokat.
• Vegye figyelembe a maximális munkadarab hoszszot és a munkadarab maximális átmérőjét! Ezeket a műszaki paramétereknél találja.
• A munkadarabot középen rögzíteni kell, ha a munkadarab egyenetlenül fut, hátrányosan befolyásolja a gép élettartamát.
• Csak forgatásra alkalmas szerszámokat használjon.
• Soha ne álljon a munkadarab röppályájára.
• A munka megkezdése előtt, kihúzott hálózati csatlakozó mellett ellenőrizze a következőket kézzel való elforgatással:
• szorosan van rögzítve a munkadarab?
• a munkadarab érintkezik a szerszámtartóval?
• Mindig kisebb fordulatszámmal kezdje, majd fokozatosan növelje azt.
• A szerszámot csak akkor vezesse a munkadarabhoz, ha a készülék elérte a beállított fordulatszá-mot.

Távolítsa el az akadályokat.

Kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozódugót.

Az akadályok megszüntetéséhez tisztítsa meg a ké- szüléket a portól és a forgácsoktól.

12. Elektromos csatlakoztatás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakoztatás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékeken gyakran sé- rült a szigetelés.

Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át.
• Megtörések, amikor szakszerűtlenül vezetik vagy rögzítik a csatlakozóvezetéket.
• Elnyíródások, amikor áthajtanak a csatlakozóvezetéken.

- A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.

- Repedések a szigetelés elöregedése miatt.

Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze az elektromos csatlakozóvezetékek sérüléseit. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen az áramhálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon. A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

Váltóáramú motor

• A hálózati feszültség értéke 230 V váltóáram legyen.
• A legfeljebb 25 m hosszabbító vezetékek legalább 1,5 négyzetmilliméter keresztmetszettel rendelkezzenek.

A csatlakoztatásokat és az elektromos szerelvényen végzett javításokat csak villanyszerelő hajthatja végre.

Információ kérése esetén a következő adatokat adja meg:

• A motor áramneme
• A gép típustáblájának adatai
• A motor típustáblájának adatai

13. Tisztítás és karbantartás

Figyelmeztetés! Minden beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozódugót!

Általános karbantartási intézkedések

Idönként törölje le egy kendővel a forgácsot és a port a gépről. A szerszám élettartamának meghosszabbítása érdekében havonta olajozza a forgó alkatrészeket. Ne olajozza meg a motort.

A műanyag tisztításához ne használjon maró anyagokat.

Karbantartás

A készülék belsejében nincs más olyan alkatrész, amelyet karban kellene tartani.

Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopásnak kitett alkatrészek*: Szénkefék, ékszíjak

* nem szerepel kötelezően a szállított elemek között!

14. Szállítás

Ha el szeretné szállítani a készüléket, válassza le az elektromos hálózatról, és állítsa fel a kívánt helyen.

Figyelem!

Forró felület. Égési sérülések veszélye áll fenn! A gépet csak abban az esetben szállítása, ha a moto-regység (23) teljesen lehült.

Az esztergaágyat lehetőség szerint egy másik személy segítségével vigye. Az esztergaágyat szállításkor a külső lábainál (7) és a motoregység sínénél (3a) és a sínnél (3b) fogja meg.

15. Tárolás

Sötét, száraz és fagymentes, valamint gyermekek számára nem hozzáférhető helyen tárolja a készüléket és tartozékait. Az optimális tárolási hőmérséklet 5 °C és 30 °C között van.

A szerszámot az eredeti csomagolásában tárolja. Letakarással védje a szerszámot a portól és a nedvességtől. A kezelési útmutatót a szerszám mellett tárolja.

16. Ártalmatlanítás és újrahasznosítás

A készülék olyan csomagolásban található, amely megakadályozza a sérüléseket szállítás közben. Ez a csomagolás nyersanyag, így újra felhasználható vagy a nyersanyag-körforgásba visszaforgatható.

A készülék és annak tartozékai különböző anyagokból állnak, pl. fémböl és műanyagokból. A hibás elemeket juttassa el az újrahasznosító helyekre. Érdeklődjön a szakkereskedésben vagy a helyi önkormányzatnál!

Ne dobja a használt berendezéseket a háztartási hulladékba!

Ez a szimbólum arra hívja fel a figyelmet, hogy a terméket az elektromos és elektronikus berendezések hulladékairól szóló irányelv (2012/19/EU) és a nemzeti törvények értelmében nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ezt történhet például úgy, hogy hasonló termék vá-sárlásakor leadja a készüléket, vagy pedig az elektromos és elektronikus berendezések hulladékait újra-hasznosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezések-ben gyakran megtalálható potenciálisan veszélyes anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szakszerű ártalmatlanításával ráadásul a természeti erőforrá-sok hatékony használatához is hozzájárul. A használt berendezések gyűjtőhelyeivel kapcsolatban a város-vezetésnél, a helyi közterület-fenntartónál, az elektromos és elektronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító vállalatnál érdeklődhet.

17. Hibaelhárítás

Üzemzavar Lehetséges ok Megoldás
A vágásminőség rossz.	A vágószerszám tompa. A vágószerszámot éleztesse meg vagy cserélje ki.
	Túl erős vágás. Csökkentse a munkanyomást.
	A vágószerszám a munkadarab középvonala alatt helyezkedik el.	A vágószerszámot legfeljebb 3 mm távolságra enged-je le a munkadarab közepe fölé.
	Ha a forgássebesség túl alacsony Növelje a forgássebességet	Állítsa be a sebességet
Túlzott mértékű rezgés a vékony munkadara-bok esztergálásakor.	A vágószerszám a munkadarab középvonala alatt helyezkedik el.	Emelje a vágószerszámot a munkadarab középvonala fölé.
	Túl erős vágás. Csökkentse a munkanyomást.
Túlzott mértékű rezgés a nagyméretű mun-kadarabok és héjak esztergálásakor.	Az orsószekrény és/vagy a nyereg-szeg nem szabályosan van elren-dezve a munkadarab végeinél.	Ellenőrizze, hogy a munkadarab csúcsai az orsószek-rényen és/vagy nyeregszegen megfelelőek-e.
	A munkadarab nincs kiegyenlítve!	Vágja vissza addig a munkadarab végét, amíg a mun-kadarab ki nem egyenlítődik.
Az esztergagép nem forog.	A kábel nincs a csatlakozó aljzatra csatlakoztatva.	Csatlakoztassa a csatlakozó aljzatra.
	A nyitott ajtó biztonsági kapcsolója, ami a motor fedél belsejében talál-ható, eltört vagy bereteszelődött.	Cserélje ki a nyitott ajtó biztonsági kapcsolóját.
Az esztergagép nem kapcsol ki.	Sérült vagy meghibásodott hálózati kapcsoló és/vagy belső kábelezés.	Azonnal húzza ki az esztergagép csatlakozóját a csatlakozó aljzatból. Csak azt követően üzemeltesse az esztergagépet, ha azt egy szakképzett szerviz-technikus megjavította.

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időponlját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket,

hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Garancija HR
