• Veiligheid p. 417
• Montage p. 425
• Werking p. 426
• Onderhoud p. 431
• Probleemoplossing p. 433
• Vervoer, opslag en verwerking p. 434
• Technische gegevens p. 435
• EG verklaring van overeenstemming p. 438

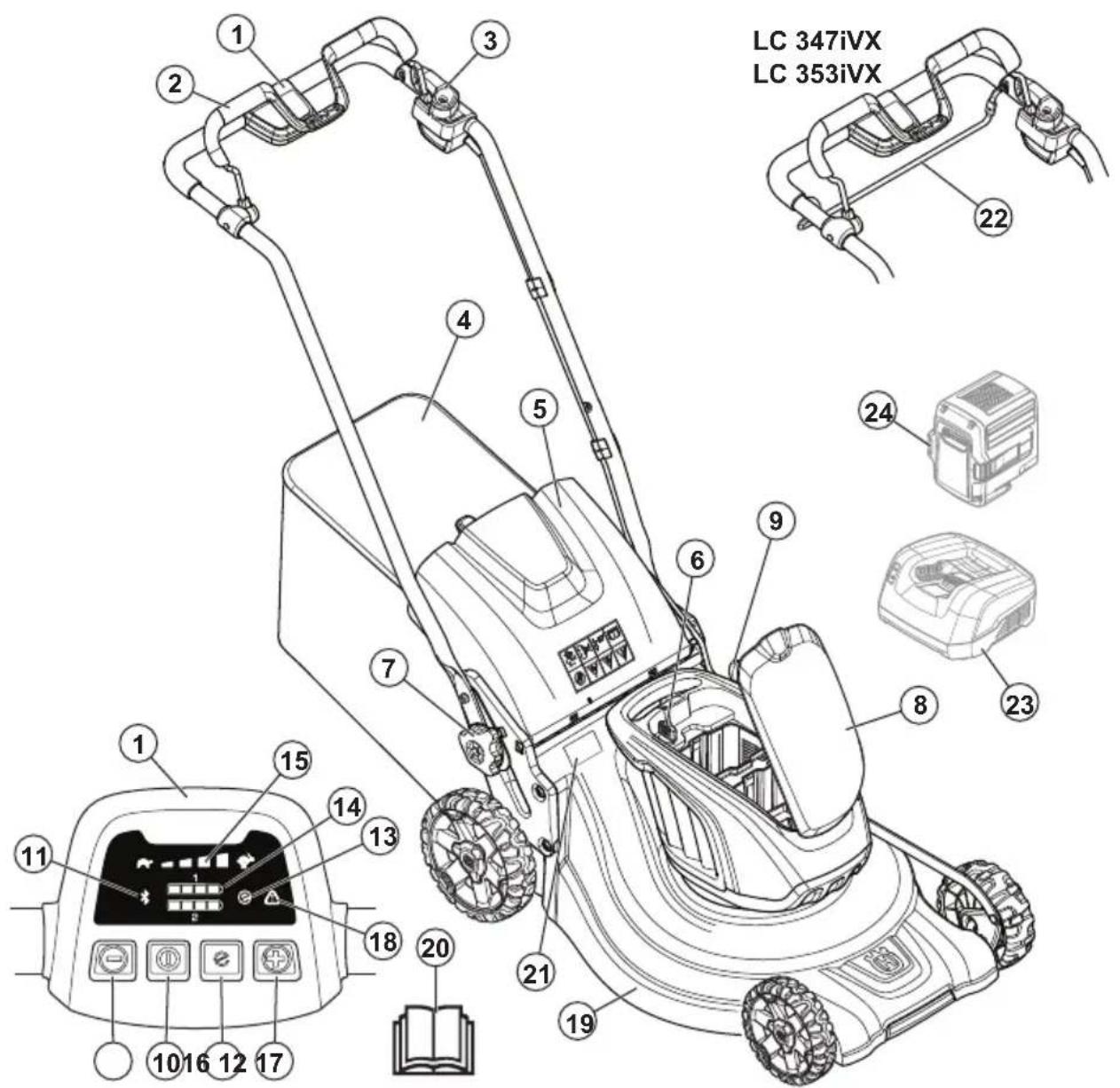

• Geregistreerde handelsmerken Inleiding Productbeschrijving Het product is een roterende duwmaaier. Het gras wordt verzameld in een grasopvangbak. Verwijder de grasopvangbak om het gras aan de achterkant af te voeren. Bevestig een mulchkit (accessoire) om het gras te snijden tot meststof. Gebruik Gebruik het product om gras te maaien. Gebruik het product niet voor andere taken. 1627 - 002 - 18.01.2021 413Productoverzicht p. 438

6. Veiligheidssleutel

11. Indicator voor draadloze

16. Knop voor toerental verlagen (LC 347iV, LC 347iVX,

LC 353iV, LC 353iVX)

17. Knop voor toerental verhogen (LC 347iV,

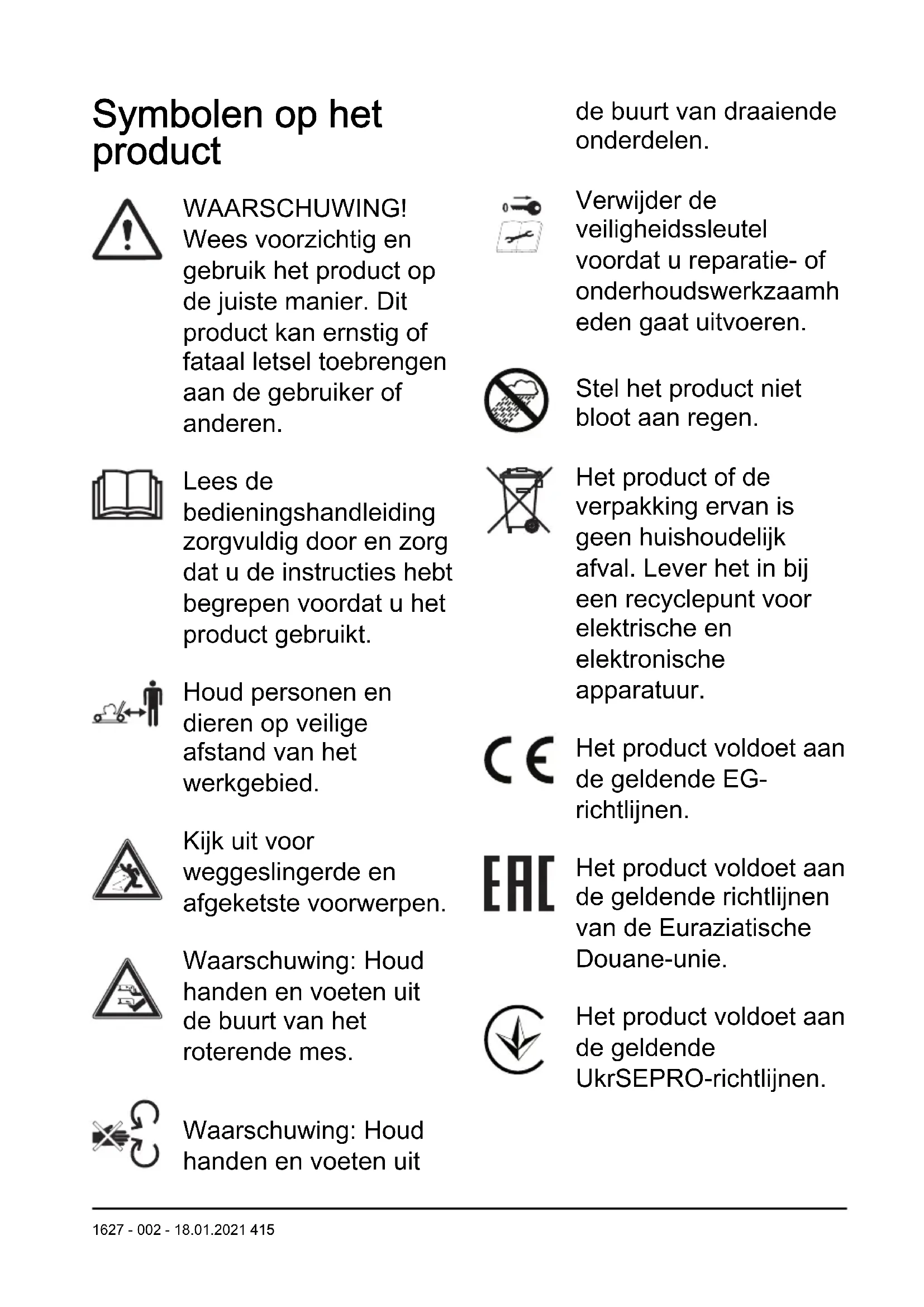

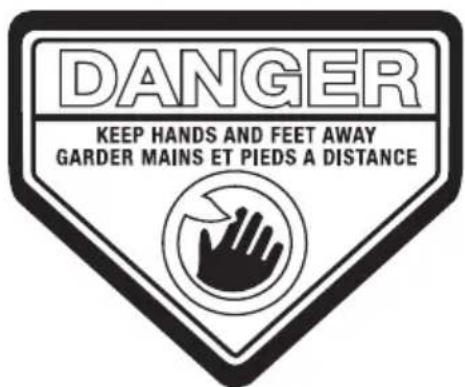

414 1627 - 002 - 18.01.2021Symbolen op het product WAARSCHUWING! Wees voorzichtig en gebruik het product op de juiste manier. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt. Houd personen en dieren op veilige afstand van het werkgebied. Kijk uit voor weggeslingerde en afgeketste voorwerpen. Waarschuwing: Houd handen en voeten uit de buurt van het roterende mes. Waarschuwing: Houd handen en voeten uit de buurt van draaiende onderdelen. Verwijder de veiligheidssleutel voordat u reparatie- of onderhoudswerkzaamh eden gaat uitvoeren. Stel het product niet bloot aan regen. Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Het product voldoet aan de geldende EG- richtlijnen. Het product voldoet aan de geldende richtlijnen van de Euraziatische Douane-unie. Het product voldoet aan de geldende UkrSEPRO-richtlijnen. 1627 - 002 - 18.01.2021 415Het product voldoet aan de geldende RCM- richtlijnen. Alleen van toepassing op AU/NZ Geluidsemissies naar de omgeving volgens de Europese richtlijn 2000/14/EG en de wetgeving van Nieuw- Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". De geluidsemissiegegeven s vindt u op het machinelabel en in het hoofdstuk Technische gegevens. Het product is druppeldicht. Startprocedure: druk op de AAN/UIT- knop, maak de startvergrendeling los, druk de remhendel van de motor om- laag. Laat de remhendel van de motor los om te stoppen. Langzaam Snel Scanbare code Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten. Label op het product Houd handen en voeten uit de buurt van roterende messen. Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

1627 - 002 - 18.01.2021Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Dit product is gevaarlijk als het verkeerd wordt gebruikt, of als u niet voorzichtig bent. Letsel of overlijden kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert.

Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

Wees altijd voorzichtig en gebruik uw gezond verstand. Als u niet zeker weet hoe u het product moet bedienen in een 1627 - 002 - 18.01.2021 417bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat.

Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.

Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kunt lezen.

Laat kinderen of mensen die niet bekend zijn met deze gebruiksaanwijzing het apparaat niet gebruiken. Er kunnen plaatselijke regels zijn met betrekking tot de minimumleeftijd voor het bedienen van dit apparaat

Houd personen met een lichamelijke of geestelijke beperking die het product gebruiken, altijd in de gaten. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.

Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatief effect op uw visie, alertheid, coördinatie en oordeel.

Gebruik het product niet als het defect is.

Wijzig dit product niet of gebruik het niet als het door anderen kan zijn gewijzigd. Veiligheid van het werkgebied WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Verwijder objecten zoals takken, twijgen en stenen uit het werkgebied voordat u het product gaat gebruiken.

Objecten die tegen de snijuitrusting aankomen, kunnen worden uitgeworpen en schade veroorzaken aan personen en objecten. Houd omstanders en dieren op veilige afstand van het product.

Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar is voor blikseminslag. Het gebruik van dit product bij slecht weer of op vochtige of natte plaatsen is vermoeiend. Slecht weer kan leiden tot gevaarlijke situaties zoals gladde ondergronden.

Kijk uit voor personen, objecten en situaties die een

1627 - 002 - 18.01.2021veilig gebruik van het product kunnen verhinderen.

Kijk uit voor obstakels zoals wortels, stenen, takjes, kuilen en greppels. Obstakels kunnen moeilijk te zien zijn door hoog gras.

Gras maaien op hellingen kan gevaarlijk zijn. Maai niet op overmatig steile hellingen. Gebruik het product niet op een helling van meer dan 15°

Ga uiterst behoedzaam te werk wanneer u van richting verandert op hellingen. Gebruik het product dwars over het oppervlak van hellingen. Ga niet van boven naar beneden.

Wees voorzichtig wanneer u in de buurt komt van onoverzichtelijke bochten en voorwerpen die uw zicht kunnen belemmeren. Werkveiligheid WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik dit product alleen om gazons te maaien. Het is niet toegestaan om het product voor andere doeleinden te gebruiken.

Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 420

Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.

Gebruik het product niet in regen of natte omstandigheden. Het risico van een elektrische schok neemt toe als water het product binnendringt.

Gebruik dit product alleen als het mes en alle afdekkingen correct zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letsel veroorzaken.

Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigd raken en de motoras verbuigen. Een gebogen as veroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.

Stop het product onmiddellijk als het mes een voorwerp wordt geraakt of als zich trillingen voordoen. Stop de motor, zet de veiligheidssleutel 1627 - 002 - 18.01.2021 419in de stand "0" en verwijder de accu. Controleer het product op schade. Repareer schade of laat een erkende servicewerkplaats de reparatie uitvoeren.

Bevestig de motorremhendel nooit permanent aan de handgreep wanneer de motor wordt gestart.

Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes niet in aanraking komt met de grond of andere voorwerpen.

Blijf altijd achter het product wanneer u het gebruikt.

Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreep tijdens de bediening van het product. Houd uw handen en voeten uit de buurt van de roterende messen.

Kantel het product niet terwijl de motor draait.

Wees voorzichtig wanneer u het product naar achteren trekt.

Til het product nooit op terwijl de motor draait. Als u het product moet optillen, zet dan eerst de motor uit, zet de veiligheidssleutel op 0 en verwijder de accu.

Loop niet achteruit wanneer u het product bedient.

Stop de motor als u in gebieden zonder gras komt, bijvoorbeeld op paden van grind, stenen en asfalt.

Loop niet hard met het product wanneer de motor is ingeschakeld. Loop altijd rustig wanneer u het product bedient.

Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit terwijl de motor draait.

Houd altijd toezicht op het product wanneer de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting niet draait. Veiligheidsinstructies voor bediening Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw

1627 - 002 - 18.01.2021dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

Gebruik zware antisliplaarzen of -schoenen. Draag geen open schoenen en loop niet op blote voeten.

Draag een lange broek van stevige stof.

Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn.

Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicewerkplaats. De kap van het maaidek controleren De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.

• Controleer de kap van het maaidek om te zien of er geen schade is, zoals barsten. Veiligheidssleutel De veiligheidssleutel bevindt zich onder het accudeksel. De veiligheidssleutel zorgt voor verbinding met de accu die de motor van voeding voorziet.

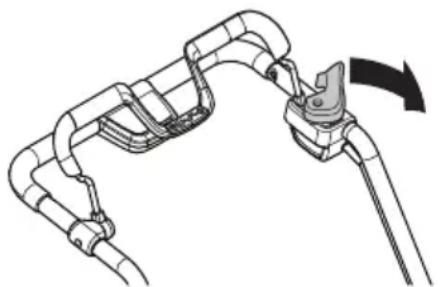

Start de motor en schakel die weer uit bij wijze van controle van de veiligheidssleutel.

Als de veiligheidssleutel naar behoren werkt, kan de motor alleen worden gestart wanneer de veiligheidssleutel in stand 1 staat. 1627 - 002 - 18.01.2021 421Remhendel van de motor De remhendel van de motor stopt de motor. Als de remhendel van de motor wordt losgelaten, stopt de motor. Voor een inspectie van de motorrem start u de motor en laat u de motorremhendel los. Als de motor niet binnen 3 seconden stopt, laat de motorrem dan afstellen door een erkende Husqvarna servicewerkplaats. Startvergrendeling onderzoeken Controleer de startvergrendeling om er zeker van te zijn dat deze de werking van de motor voorkomt.

1. Druk de hendel van de

los en controleer of deze teruggaat naar de oorspronkelijke stand. Veiligheid bij accu's WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik uitsluitend oplaadbare batterijen van Husqvarna als voedingsbron voor gerelateerde producten van Husqvarna. Gebruik de accu niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

Gebruik geen niet-oplaadbare accu's.

Risico van elektrische schok. Breng de accuklemmen niet in contact met sleutels, munten, schroeven of ander metaal. Dit

1627 - 002 - 18.01.2021kan een kortsluiting van de accu veroorzaken.

Plaats geen voorwerpen in de luchtspleten van de accu.

Bescherm de accu tegen regen en vocht.

Houd de accu uit de buurt van magnetrons en hoge druk.

Probeer de accu niet te demonteren of te slopen.

Als er een accu lekt, zorg er dan voor dat de vloeistof niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en raadpleeg een arts.

Gebruik de accu bij temperaturen tussen -10 °C en 40 °C.

Reinig de accu of acculader nooit met water. Zie Accu en acculader reinigen op pagina

Gebruik geen defecte of beschadigde accu.

Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, munten en sieraden. Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik de QC-acculaders uitsluitend om vervangende accu's van Husqvarna op te laden.

Gevaar voor elektrische schokken en kortsluiting. Plaats geen voorwerpen in de luchtspleten van de oplader. Probeer de acculader niet te demonteren. Verbind de laadcontacten niet met metalen objecten. Gebruik een goedgekeurde wandcontactdoos.

Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op 1627 - 002 - 18.01.2021 423te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedienen.

Controleer regelmatig of de voedingskabel van de acculader niet beschadigd of gescheurd is.

Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de voedingskabel.

Houd de voedingskabel en de verlengsnoeren uit de buurt van water, olie en scherpe randen. Let op dat de kabel niet bekneld raakt tussen deuren, hekken e.d. Anders kan de lader onder spanning komen te staan.

Reinig de acculader nooit met water.

De acculader kan worden gebruikt door kinderen vanaf 8 jaar en ouder en andere personen die ondanks hun fysieke, sensorische of geestelijke handicap of gebrek aan ervaring en kennis onder toezicht of instructie van een verantwoordelijke persoon in staat zijn veilig gebruik te maken van de acculader en op de hoogte zijn van alle gevaren. Kinderen mogen niet spelen met de acculader. Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.

Laad niet-oplaadbare accu's niet op in de acculader.

Gebruik de acculader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Dek de acculader niet af. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.

Gebruik geen defecte of beschadigde acculader.

De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu niet op in vochtige omstandigheden. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Om te voorkomen dat het product tijdens onderhoud per ongeluk wordt gestart, draait u

1627 - 002 - 18.01.2021de veiligheidssleutel naar 0 en verwijdert u de accu. Wacht minstens 5 seconden voordat u begint met het onderhoud.

Voer de onderhoudswerkzaamheden naar behoren uit om de levensduur van het product te verlengen en het risico op ongevallen te verlagen. Laat professionele reparaties uitvoeren door een erkende servicewerkplaats. Neem contact op met uw dichtstbijzijnde servicewerkplaats voor meer informatie.

Voer alleen onderhoudswerkzaamheden uit zoals beschreven in deze bedieningshandleiding. Verdergaande werkzaamheden moeten door een erkende servicewerkplaats worden uitgevoerd.

Draag handschoenen voor zwaar gebruik wanneer u de snijuitrusting hanteert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

Houd de snijkanten scherp en schoon voor optimale prestaties en veiligheid.

Laat het product regelmatig controleren door uw servicewerkplaats en laat noodzakelijke aanpassingen en reparaties uitvoeren.

Vervang beschadigde, versleten of defecte onderdelen.

Volg de instructies voor het vervangen van accessoires. Gebruik alleen accessoires van de fabrikant.

Houd het product, de accu en de acculader, wanneer deze niet in gebruik zijn, apart in een droge, afgesloten locatie binnenshuis. Zorg dat kinderen en niet- geautoriseerde personen geen toegang hebben tot het product, de accu of de acculader. Montage Inleiding WAARSCHUWING: Lees het hoofdstuk over veiligheid voordat u het product monteert. WAARSCHUWING: Voorkom onbedoeld starten tijdens de montage door de veiligheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. De handgreep afstellen

1. Draai de onderste knoppen los.

1627 - 002 - 18.01.2021 4252. Beweeg de knoppen naar het onderste uiteinde van de sleuven aan de linker- en rechterzijde van het product.

3. Stel de hendelhoogte af op een van de twee

beschikbare posities.

4. Beweeg de knoppen omhoog naar de handgreep tot

de aanslag en u een klik hoort.

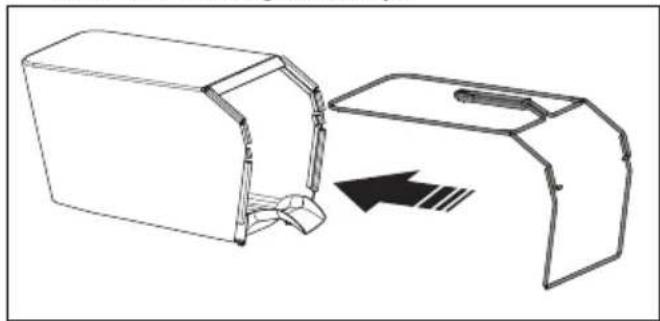

1. Breng het frame van de grasopvangbak aan in de

graszak met het stevige gedeelte van de zak aan de onderzijde. Zorg dat de hendel van het frame aan de bovenkant van de graszak blijft.

2. Bevestig het onderste gedeelte van het frame van de

grasopvangbak in de groef aan de onderzijde van de grasopvangbak.

3. Bevestig de graszak met de klemmen aan het frame

5. Bevestig de grasopvangbak aan de bovenrand van

6. Plaats het onderste deel van de grasopvangbak in

het grasuitwerpkanaal. Mulchplug monteren (accessoire)

1. Til de achterklep op en verwijder de grasopvangbak.

2. Steek de mulchplug in het afvoerkanaal.

3. Vervang het mes door het in de mulchkit

meegeleverde mulchmes. Zie Mes verwijderen en vervangen op pagina 432

Werking Inleiding WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. 426 1627 - 002 - 18.01.2021Husqvarna Connect Husqvarna Connect is een gratis app voor uw mobieleapparaat. De Husqvarna Connect-app biedt uitgebreidefuncties voor uw Husqvarna-product:• Uitgebreide productinformatie.• Informatie over, en hulp bij, onderdelen enonderhoud van uw product. Husqvarna Connect gebruiken 1. Download de Husqvarna Connect-app op uwmobiele apparaat.2. Registreer in de Husqvarna Connect-app.3. Volg de instructies in de Husqvarna Connect-app omverbinding te maken met het product en dit teregistreren. Bluetooth

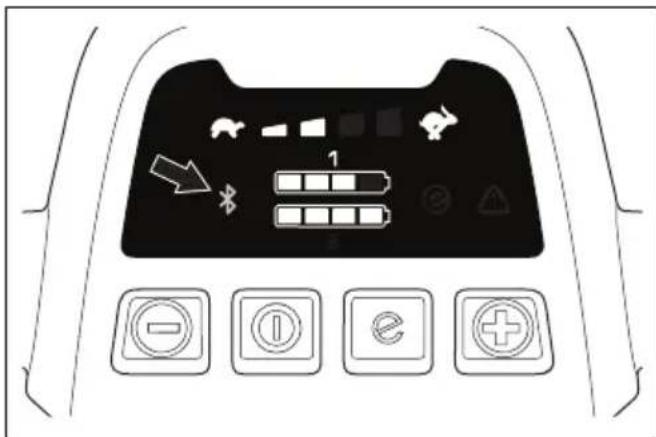

-technologie Het symbool voor draadloze Bluetooth

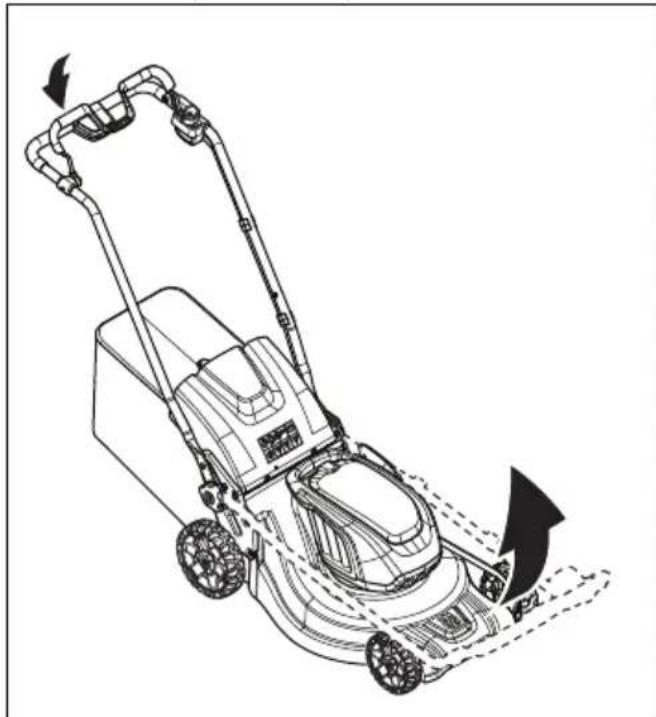

-technologiegaat branden als uw mobiele apparaat is verbonden methet apparaat. Product in de werkstand zetten 1. Klap de handgreep omhoog.2. Beweeg de knoppen omhoog naar de handgreep totde aanslag en u een klik hoort.3. Draai de knoppen volledig vast. Maaihoogte afstellen De maaihoogte is op 6 niveaus verstelbaar.1. Breng de maaihoogtehendel naar beneden om demaaihoogte te verlagen.1627 - 002 - 18.01.2021 4272. Breng de maaihoogtehendel omhoog om de maaihoogte te verhogen. OPGELET: Stel de maaihoogte niet te laag in. Als het oppervlak van het gazon niet waterpas is, kunnen de messen de grond raken. Accu WAARSCHUWING: Voordat u het product gebruikt, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Zorg er ook voor dat u de bedieningshandleiding bij de accu en de acculader hebt gelezen en begrepen. Accustatus Het display geeft de resterende accucapaciteit aan en geeft aan of er problemen zijn met de accu. De accucapaciteit wordt gedurende 5 seconden nadat het product is uitgeschakeld, weergegeven na het indrukken van de accu-indicatorknop. Het waarschuwingssymbool op de accu gaat branden als er een fout is opgetreden. Zie Accu op pagina 433

LED-lampjes Accustatus Alle leds branden Volledig opgeladen (75‐ 100%) Led 1, led 2, led 3 bran- den De accu is 50%‐75% op- geladen Led 1, led 2 branden De accu is 25%‐50% op- geladen LED-lampjes Accustatus Led 1 brandt De accu is 0%‐25% opge- laden. LED 1 knippert De accu is leeg. Laad de accu op. De accu opladen Laad de accu voor het eerste gebruik op. De accu is slechts 30% opgeladen wanneer deze aan de klant wordt geleverd. Let op: De acculader moet worden aangesloten op de spanning en frequentie die overeenkomen met de specificaties op het productplaatje. De accu wordt niet opgeladen als de accutemperatuur hoger is dan 50°C. De acculader verlaagt de temperatuur van de accu voordat deze begint te laden.

1. Sluit een uiteinde van de voedingskabel voor de

acculader aan op de aansluiting van de acculader.

2. Sluit het andere uiteinde van de voedingskabel van

de acculader aan op een geaarde wandcontactdoos. De LED op de acculader licht eenmaal groen op.

3. Plaats de accu in de acculader. Het groene lampje

op de lader gaat branden wanneer de accu correct is aangesloten op de acculader.

4. Wanneer alle LED's op de accu branden, is de accu

volledig opgeladen. Laad de accu max. 24 uur op.

5. Om de acculader uit de wandcontactdoos los te

koppelen, dient u aan de stekker, niet aan de kabel te trekken.

6. Haal de accu uit de acculader.

1627 - 002 - 18.01.2021Acculaadstatus Een Li-ionaccu van Husqvarna kan worden opgeladen en gebruikt bij alle laadniveaus. De accu wordt niet beschadigd. Een volledig opgeladen accu zal geen lading verliezen, zelfs niet wanneer de accu in de lader blijft staan. LED-display Laadstatus LED 1 knippert 0%-25% Led 1 brandt, led 2 knip- pert 25%-50% Led 1 en led 2 branden, led 3 knippert 50%-75% Led 1, led 2 en led 3 bran- den, led 4 knippert 75%-100% Led 1, led 2, led 3, led 4 branden Volledig opgeladen Product starten

1. Open het accudeksel.

2. Plaats een opgeladen accu in één van de

accuhouders. Plaats een tweede opgeladen accu in de andere accuhouder voor een langere bedrijfstijd.

3. Draai de veiligheidssleutel naar 1.

4. Blijf achter het product.

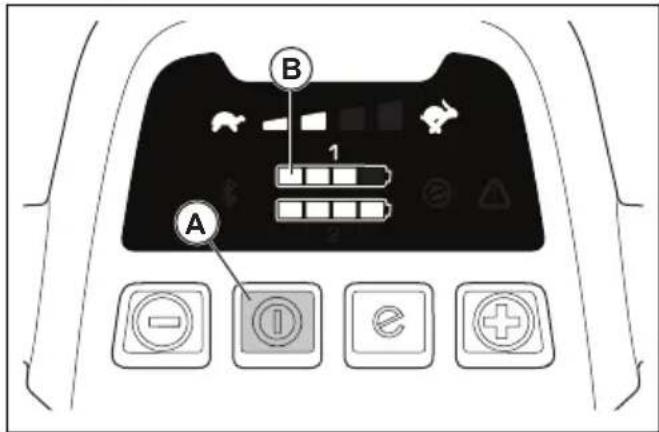

5. Druk op de AAN/UIT-knop (A) op het

bedieningspaneel. Het display gaat aan. De accu- indicator (B) geeft het laadniveau van de twee accu's aan. Het nummer van de accu die werkt wordt getoond naast de accu-indicator. Op de modellen LC 347iV, LC 347iVX, LC 353iV, LC 353iVX toont het display ook de ingestelde snelheid.

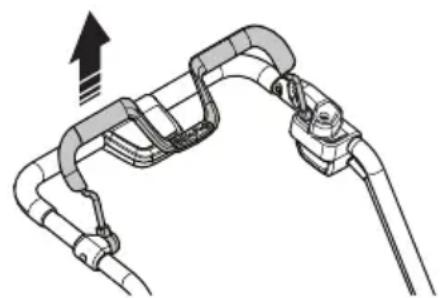

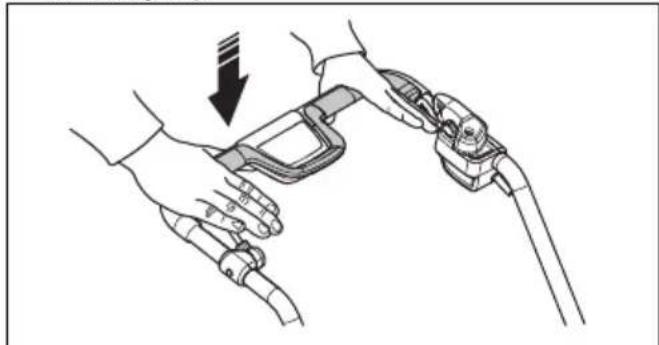

7. Druk de hendel van de motorrem in de richting van

de handgreep. 1627 - 002 - 18.01.2021 429De aandrijving op de wielen gebruiken LC 347iV, LC 347iVX, LC 353iV, LC 353iVX

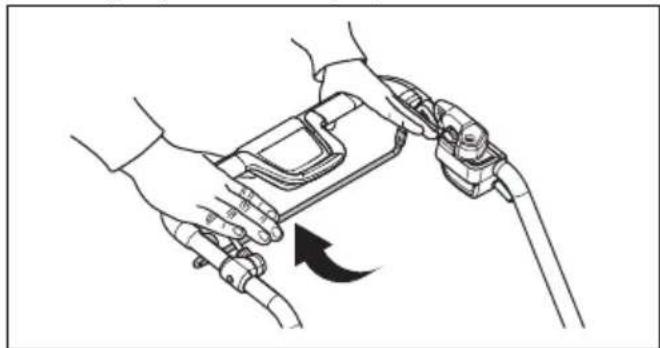

• Trek de aandrijfhendel in de richting van de handgreep om de aandrijving te starten.

• Druk op + en - op het bedieningspaneel om de rijsnelheid in 4 stappen in te stellen.

• Laat de aandrijfhendel los om de aandrijving uit te schakelen, bijvoorbeeld wanneer u bij een obstakel komt. De functie gebruiken Het product heeft een accubesparingsfunctie () die voor een langere bedrijfstijd zorgt.

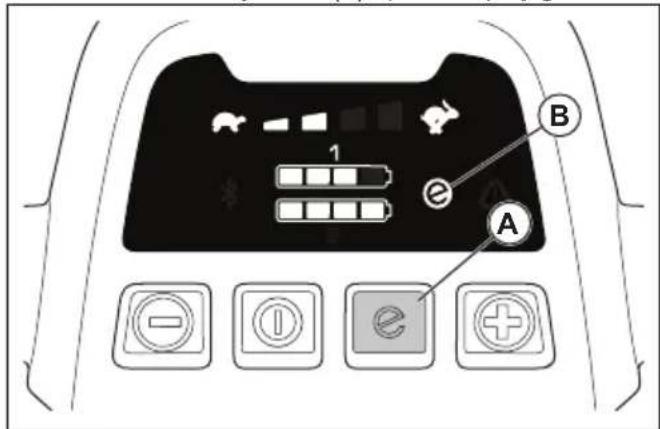

1. Druk op de knop (A) om de functie te starten. Het

symbool (B) op het display gaat branden.

2. Druk nogmaals op de knop om de functie uit te

schakelen. Het symbool (B) op het display gaat uit.

De functie stopt automatisch als de bodemgesteldheid een hoger vermogen vereist. De functie start automatisch opnieuw als de bodemgesteldheid dit toelaat. Functie voor hoge belasting Als het product lang of vochtig gras maait, verhoogt de motor automatisch het toerental. De motor gaat terug naar de standaardmodus wanneer een hoge belasting niet noodzakelijk is. Product stoppen Het product stopt automatisch als het 10 minuten niet wordt bediend. Zet altijd de beveiligingssleutel op 0 wanneer u geen toezicht houdt op het product.

2. Druk op de AAN/UIT-knop op het bedieningspaneel.

Alle ledlampjes en symbolen op het display gaan uit.

3. Open het accudeksel en zet de veiligheidssleutel in

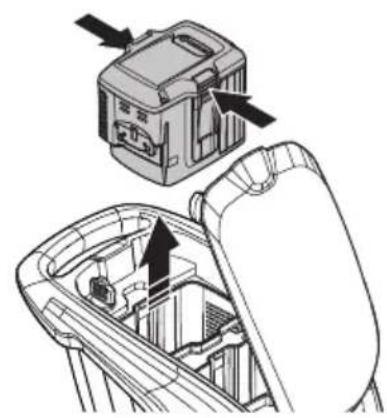

1627 - 002 - 18.01.20214. Om de accu te verwijderen, drukt u op de 2 ontgrendelknoppen en verwijdert u de accu.

5. Laad de accu op wanneer deze zwak is. Zie

De accu opladen op pagina 428 voor meer informatie. Een goed resultaat verkrijgen

• Gebruik altijd een scherp mes. Een bot mes geeft een onregelmatig resultaat en het snijvlak van het gras wordt geel. Een scherp mes verbruikt ook minder energie dan een bot mes.

• Maai nooit meer dan 1/3e van de lengte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controleer het resultaat en verlaag de snijhoogte tot een geschikt niveau. Als het gras echt lang is, rijd dan langzaam en maai zo nodig 2 keer.

• Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen. Zonder grasopvangbak of mulchplug grasmaaien

• Til de achterklep op en verwijder de grasopvangbak.

• Verwijder aangekoppelde mulchpluggen en mulchmessen.

• Sluit de achterklep voordat u het product gebruikt. Wanneer u het product gebruikt, wordt het gemaaide gras onder de achterklep uitgeworpen. Onderhoud Inleiding WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan naar de dichtstbijzijnde servicewerkplaats. Onderhoudsschema De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product niet dagelijks wordt gebruikt. Voor onderhoud dat is gemarkeerd met *: zie de instructies in Veiligheidsinstructies voor bediening op pagina 420

Elk ge- bruik Maande- lijks Elk sei- zoen Algemene inspectie uitvoeren X Product reinigen X Controleer de startvergrendeling * X Controleer of de veiligheidsvoorzieningen op het product in orde zijn * X Snijuitrusting controleren X Kap van het maaidek controleren * X Controleer de remhendel van de motor * X Zorg dat de AAN/UIT-knop naar behoren werkt en in orde is X Controleer de accu op beschadigingen X Controleer het laadniveau van de accu X 1627 - 002 - 18.01.2021 431Elk ge- bruik Maande- lijks Elk sei- zoen Controleer of de ontgrendelknoppen op de accu naar behoren werken en de ac- cu in het product wordt vergrendeld

Controleer de acculader op beschadiging en zorg dat deze naar behoren werkt. X Controleer de verbindingen tussen de accu en het product. Controleer ook de verbinding tussen de accu en de acculader.

Algemene inspectie uitvoeren

• Controleer of de moeren en schroeven op het product goed zijn vastgedraaid.

• Zorg dat de kabels van het product zich in een positie vinden waarin ze niet beschadigd kunnen raken. Product reinigen

• Reinig de kunststof onderdelen met een schone en droge doek.

• Gebruik geen water om het product te reinigen. Water kan de accu of de motor binnendringen en kortsluiting of schade aan het product veroorzaken.

• Reinig het product niet met een hogedrukspuit.

• Laat nooit water rechtstreeks op de motor stromen.

• Gebruik een borstel om bladeren, gras en vuil te verwijderen. Accu en acculader reinigen OPGELET: Reinig de accu of acculader nooit met water.

• Zorg ervoor dat de accu en de acculader schoon en droog zijn voordat u de accu in de acculader plaatst.

• Reinig de accupolen met perslucht of gebruik een zachte en droge doek.

• Reinig de oppervlakken van de accu en de acculader met een zachte en droge doek. Snijuitrusting controleren WAARSCHUWING: Voorkom onbedoeld starten door de veiligheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. WAARSCHUWING: Draag beschermende handschoenen wanneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controleer de snijuitrusting op beschadiging of

scheuren. Vervang beschadigde snijuitrusting altijd.

2. Kijk naar het mes om te zien of dit is beschadigd of

bot is. Let op: Het mes moet na het slijpen worden gebalanceerd. Laat het slijpen, vervangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, vervang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of moet worden vervangen. Mes verwijderen en vervangen

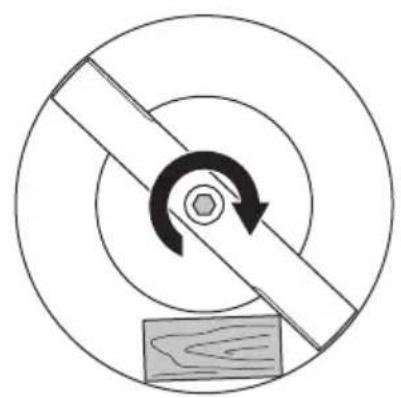

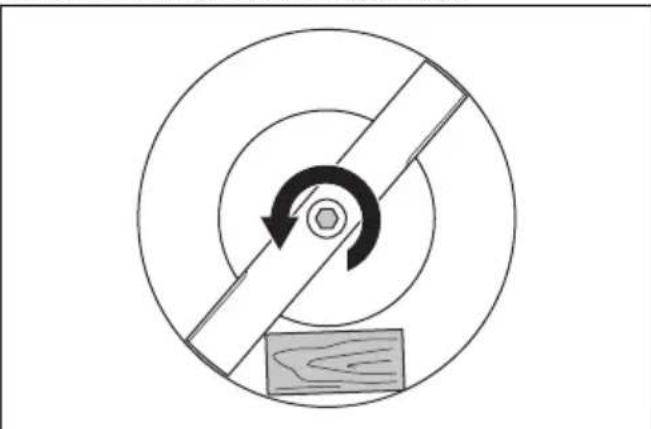

1. Zet het mes vast met een houten blok.

2. Verwijder de mesbout.

3. Verwijder het mes.

5. Controleer de motoras om te controleren of deze niet

6. Wanneer u het nieuwe mes bevestigt, richt dan de

gebogen uiteinden van het mes naar de kap van het maaidek.

1627 - 002 - 18.01.20217. Controleer of het mes is uitgelijnd met het midden van de motoras.

8. Zet het mes vast met een houten blok. Bevestig de

veerring en draai de bout en ring vast met een aanhaalmoment van 23-28 Nm.

9. Draai het mes met de hand rond en controleer of het

vrij draait. WAARSCHUWING: Draag handschoenen van dikke stof. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

10. Start het product om het mes te testen. Als het mes

niet goed is bevestigd, zijn er trillingen in het product of is het maairesultaat niet goed. Probleemoplossing Accu LED op de accu Mogelijke fouten Mogelijke procedure De groene LED knippert De accuspanning is laag Laad de accu op. Zie De accu opladen op pagina

De fout-LED knippert De accu is zwak Laad de accu op. Zie Accu op pagina 433

De temperatuur in de werkomgeving is te hoog of te laag Gebruik de accu bij temperaturen tussen -10 °C en 40 °C. Overspanning Controleer of de netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje op het product. Haal de accu uit de acculader. Wacht 5 seconden en probeer de accu opnieuw op te laden. Indien het probleem zich blijft voordoen, neem dan con- tact op met een erkende servicewerkplaats. De fout-LED brandt Celverschil te groot (1V) Neem contact op met een erkende servicewerk- plaats. Acculader LED op de acculader Mogelijke fouten Mogelijke procedure De fout-LED knippert De temperatuur in de werkomge- ving is te hoog of te laag Gebruik de acculader bij temperaturen tussen 5 °C en 40 °C. De fout-LED brandt Neem contact op met een erkende servicewerkplaats 1627 - 002 - 18.01.2021 433Bedieningspaneel Toetsenbord Foutcode (aantal keer knipperen) Mogelijke fouten Mogelijke actie De fout-led knip- pert 3 De motor is overbelast Vergroot de maaihoogte. Zie Maaihoogte afstellen op pagina 427

5 Het motortoerental daalt te veel en de motor stopt 10 De motorregeling is te warm Stop de motor en wacht tot hij is afge- koeld 2 Het mes is geblokkeerd Voorkom onbedoeld starten door de vei- ligheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. Zorg ervoor dat het blad vrij kan draaien. Indien het probleem zich blijft voordoen, neem dan contact op met een erkende servicewerkplaats 9 Accufout of geen signaal van de accu Plaats de accu correct in het product en controleer de accuconnector. Als de fout-led op de accu knippert. Zie Accu op pagina 428

Het product stopt 8 De accu is zwak Laad de accu op. Zie De accu opladen op pagina 428

0 Storing accuconnector Controleer de accuconnector Andere fouten Als er andere fouten optreden, draait u de veiligheidssleutel naar 0, verwijdert u de accu en neemt u contact op met een erkende servicewerkplaats. Vervoer, opslag en verwerking Inleiding WAARSCHUWING: Voorkom onbedoeld starten tijdens transport door de veiligheidssleutel op "0" te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. Het product in de transportstand zetten

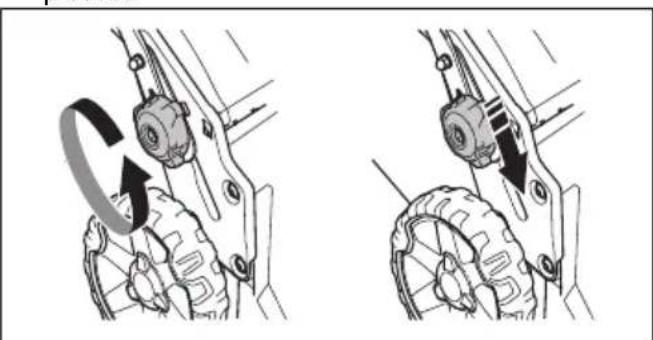

1. Draai de onderste knoppen los.

2. Beweeg de knoppen naar het onderste uiteinde van

de sleuven aan de linker- en rechterzijde van het product. 434 1627 - 002 - 18.01.20213. Klap de hendel naar voren.

4. Verwijder de grasopvangbak.

• De wettelijke vereisten voor gevaarlijke stoffen zijn van toepassing voor de Li-ion-accu's die in het product zitten.

• Voor commercieel transport moet aan speciale vereisten voor de verpakking en labels worden voldaan.

• Zorg dat u de regels voor gevaarlijke materialen in acht neemt bij het voorbereiden van het product voor transport. Er kunnen lokale voorschriften van toepassing zijn.

• Verwijder voor transport altijd de accu.

• Plaats tape op de accuconnectors en zorg ervoor dat de accu niet kan bewegen tijdens transport.

• Zet het product vast tijdens transport. Opslag

• Verwijder voor opslag altijd de accu.

• Om ongevallen te voorkomen, dient u ervoor te zorgen dat de accu tijdens opslag niet op het product is aangesloten.

• Bewaar de acculader in een afgesloten en droge ruimte.

• Bewaar de accu en de acculader op een droge, vocht- en vorstvrije plaats.

• Koppel de accu tijdens opslag los van de accu.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.

• Bewaar de accu bij een temperatuur tussen 5 °C en 25 °C en nooit in direct zonlicht.

• Bewaar de acculader bij een temperatuur tussen 5 °C en 45 °C en nooit in direct zonlicht.

• Zorg ervoor dat de accu tussen de 30% en 50% is opgeladen alvorens langdurige opslag.

• Bewaar het product, de accu en de acculader in een afgesloten ruimte, buiten bereik van kinderen en onbevoegden.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langere tijd opslaat. Afvoeren Symbolen op het product of op de verpakking van het product geven aan dat dit product niet beschouwd kan worden als huishoudelijk afval. Het moet worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur. Als u ervoor zorgt dat dit product goed wordt verwerkt, helpt u mogelijk negatieve gevolgen voor het milieu en mensen door verkeerd afvalbeheer van dit product tegen te gaan. Neem voor meer informatie over het recyclen van dit product contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht. Technische gegevens Technische gegevens LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV Maaimotor Motortype BLDC (borstelloos) 36 V BLDC (borstelloos) 36 V BLDC (borstelloos) 36 V 1627 - 002 - 18.01.2021 435LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV Motortoerental – SavE, tpm 2600 2600 2600 Motortoerental – nominaal, tpm 3000 3000 3000 Motortoerental – hoge belasting, tpm 3500 3500 3500 Uitgangsvermogen motor – max. kW 0,96 0,96 1,05 Uitgangsvermogen motor – nominaal, kW 0,75 0,75 0,9 Aandrijfmotor Uitgangsvermogen motor – nominaal, kW NVT 0,25 0,25 Loopsnelheid, km/h NVT 3,0–4,5 3,0–4,5 Afstelniveaus voor snelheid NVT 4 4 Gewicht Gewicht zonder accu, kg 24 26 28 Accu Type accu Accuserie Husqvarna Accuserie Husqvarna Accuserie Husqvarna Gebruiksduur accu Gebruiksduur accu, min, (onbelast gebruik) met SavE geactiveerd, met één Husqvarna 5,2Ah-accu (Bli200).

Gebruiksduur accu, min, (onbelast gebruik) met standaardmodus geactiveerd, met één Husqvarna 5,2 Ah-accu (Bli200).

Geluidsvermogenniveau, gemeten dB(A) 94 94 97 Geluidsvermogenniveau, gegarandeerd L

Geluidsdrukniveau bij het oor van de gebrui- ker, dB (A)

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG.

De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (stan- daardafwijking) van 1,2 dB (A).

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaard- afwijking) van 0,2 m/s

• van 8 juni 2011 over de "beperking van het gebruik van bepaalde gevaarlijke stoffen" 2011/65/EU

• van 17 mei 2006 'met betrekking tot machines' 2006/42/EG

• van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu” 2000/14/EG Voor informatie over geluidsemissies, zie Technische gegevens op pagina 435

De volgende normen zijn van toepassing: EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6, ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581 Tenzij anders vermeld, betreft het de meest recente versies van de hierboven genoemde normen. Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala heeft de overeenstemming beoordeeld volgens bijlage VI van richtlijn 2000/14/EG. Huskvarna, 2020-04-22 Claes Losdal, Development Manager/Garden Products (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.) Geregistreerde handelsmerken Het Bluetooth

-woordmerk en de logo’s zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, inc. en het gebruik van deze merken door Husqvarna vindt plaats onder licentie.
