BRUKSANVISNING LC 247iX HUSQVARNA

Motorbremsehandtaget
standser motoren. När
motorbremsehandtaget slippes,
standser motoren.

Sādankommen duigang med at bruge Husqvarna Connect

1. Download Husqvarna Connect appen pa din mobile enhed.
2. Tilmeld dig i Husqvarna Connect appen.
3. Følg instruktionerne i Husqvarna Connect appen for at tilslutte og registreproduktet.

Bluetooth® ophysing (LC 247iX, LC 347iVX, LC 353iVX)

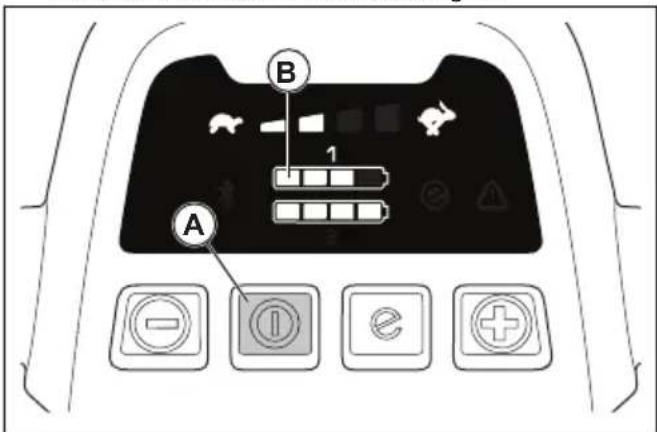

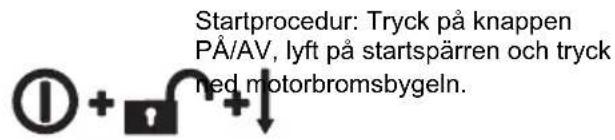

Sadan startesproduktet

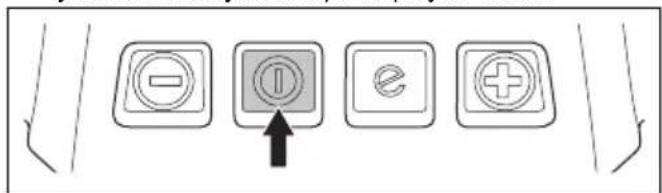

Sadan standses Produktet

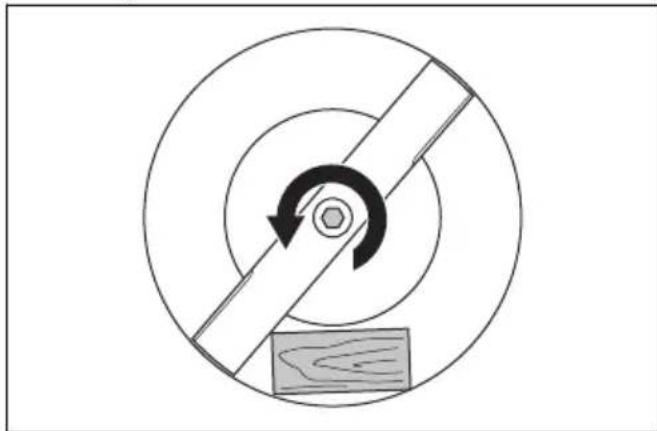

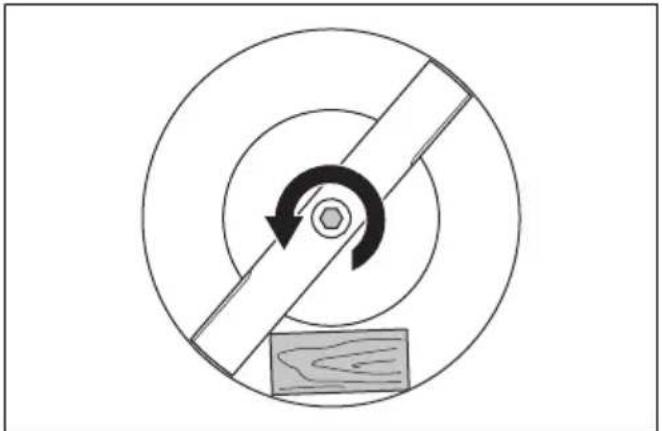

1. Lås klingen med en traeklods.

Kode som kan skannes

Merk: Øvridge symboler/ kliistremeker angitt på produitet gjelder sertifiseringskrav for visse markeder.

Sikkerhet i arbeidsområdet

Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala Har utfør

VYSTRAHA: Skör než budete vyrobok

Transport, forvaring och kassering 669

Tekniska data. 670

EG-forsakran om overensstammelse 672

Registrarade varumärken 672

Introduktion

Produktbeskrivning

Produkten are en rotorgräsklippare som styrs av en gäende person. Gräset samlas i en gräsuppsamlare. Du kan ta bort gräsuppsamlaren om du vill att gräset skakomma ut mitt bak. Anslut ett mulchingkit (tillbehör) for att finfördela gräset till godning.

Avsedd användning

Använd Produkten für att klippa gräs. Använd inteprodukten till andra uppgifter.

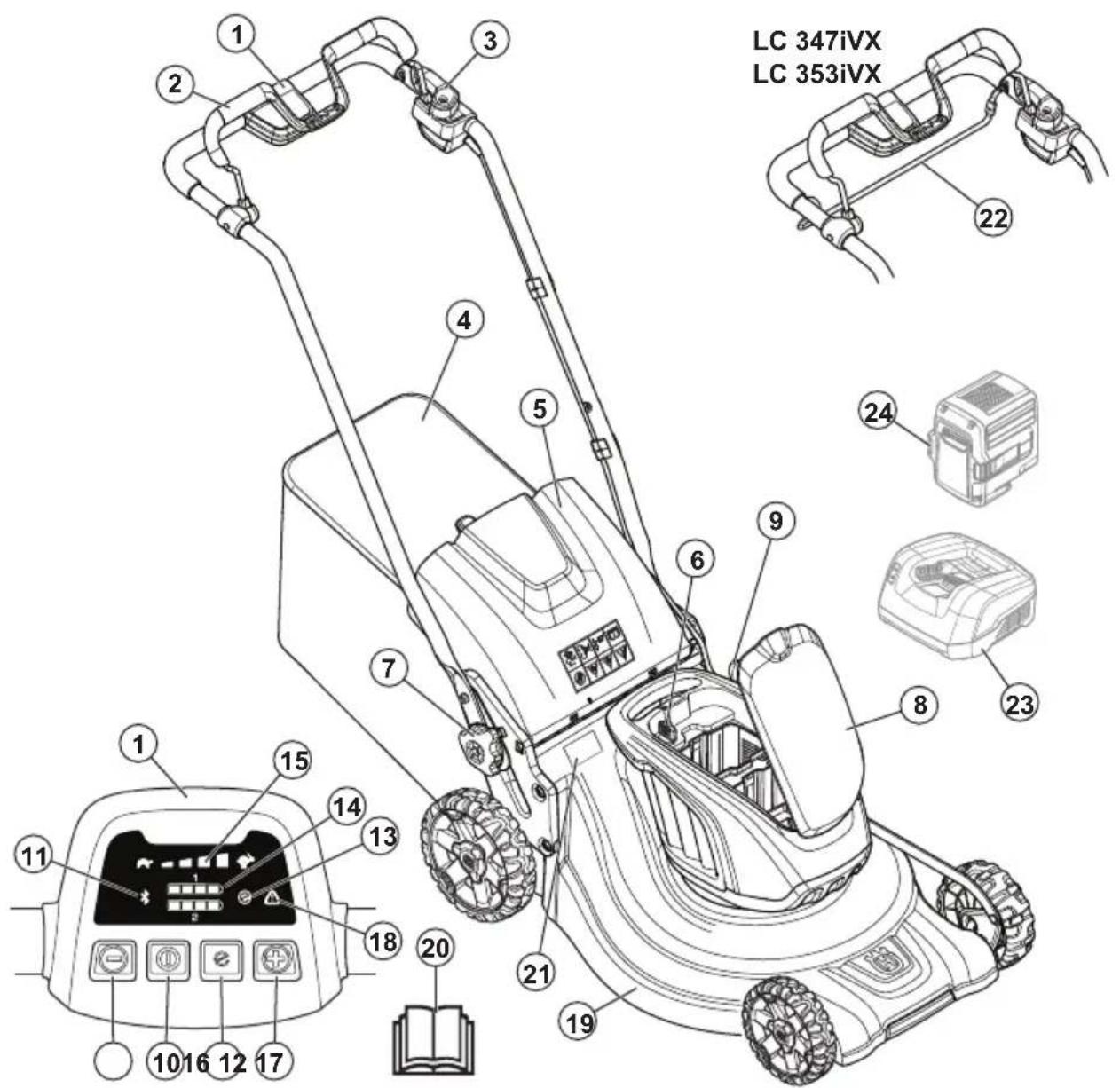

1. Reglagepanel
   2.Motorbromsbymgel
2. Startsparr
3. Grasuppsamlare
4. Bakre kapa
5. Sakerhetsnyckel
6. Handtag
7. Batterilucka

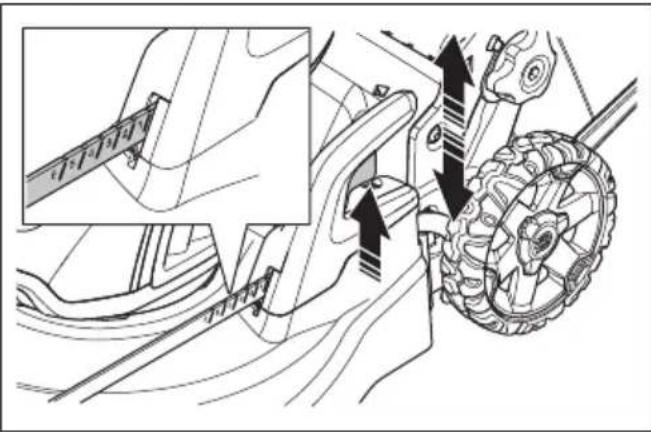

8. Klipphödsreglage
9. Knappen PÅ/AV

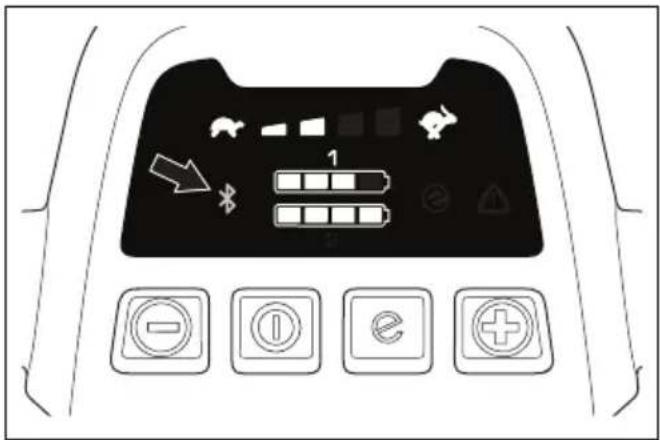

10. Indikator for tradlós Bluetooth®-teknik
11. Knappen SavE
12. SavE-indikator

13. Batteriindikator

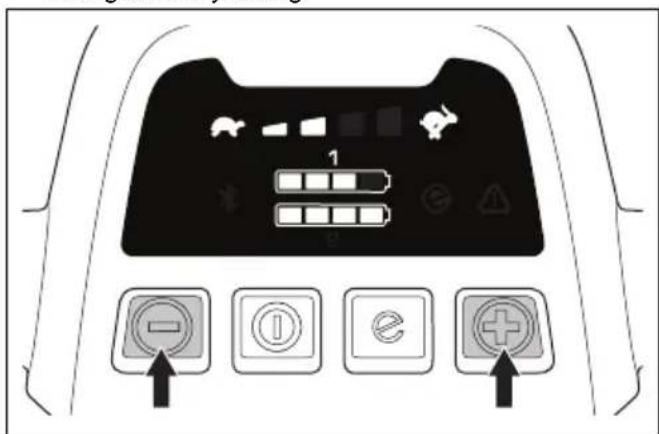

14. Hastighetsniväindikator (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)

15. Knappen sänka hastighet (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
16. Knappen öka hastighet (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
17. Lysdiod ffor fel
18. Klippkapa
19. Bruksanvisning
20. Typskylt

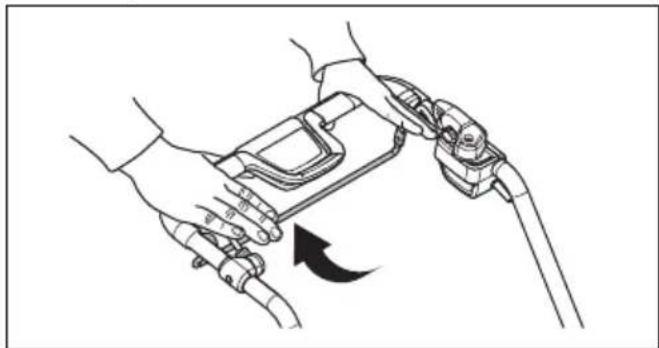

21. Drivbygel (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
22. Batteriladdare (tillbehör)
23. Batteri (tillbehör)

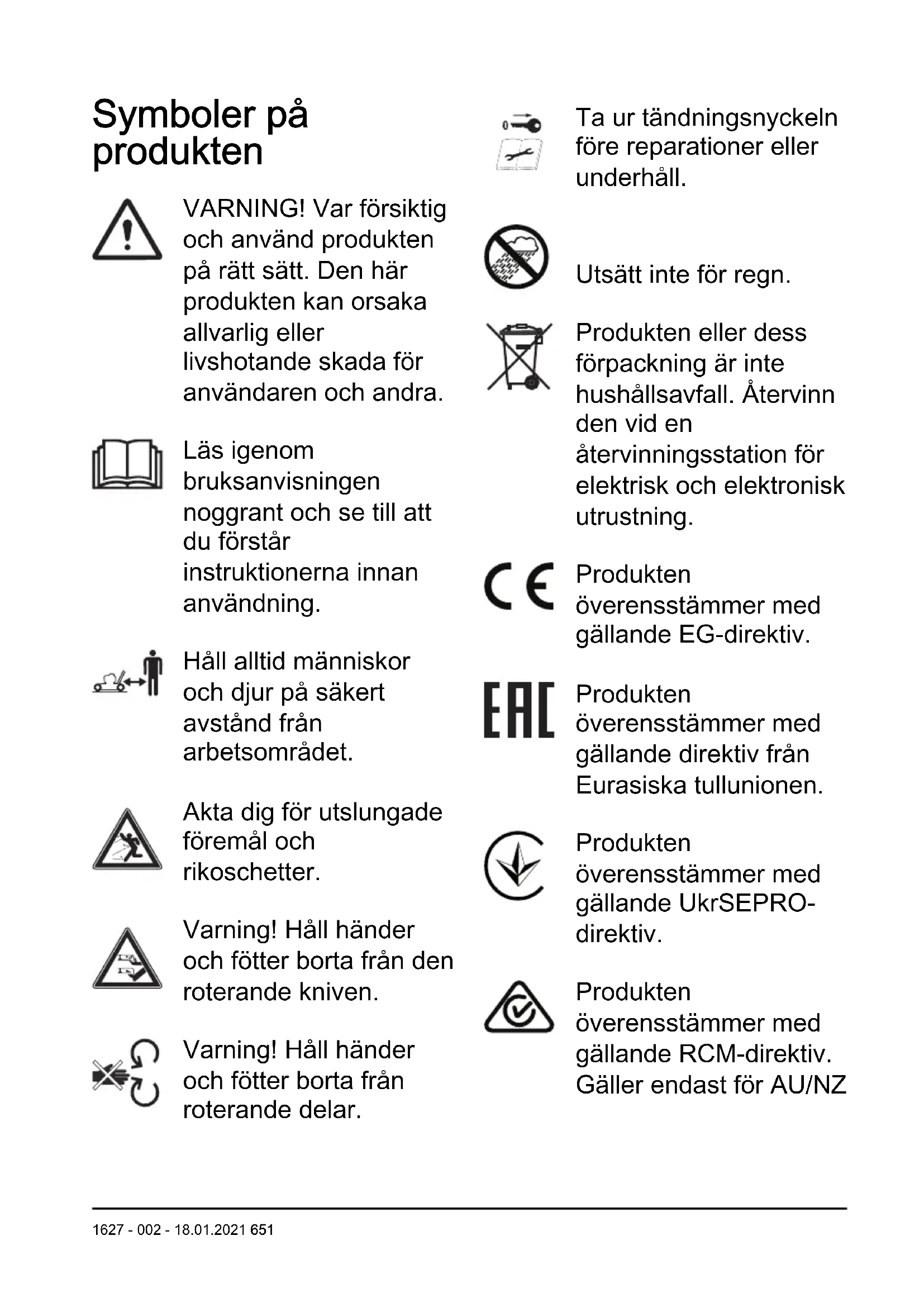

WARNING! Var försiktig och användprodukten på rätt sätt. Den härprodukten kan orsaka allvarlig eller livshotande skada für användaren och andere.

Läsigenom
bruksanvisingen
noggrant och se till att du Förstär
instruktionerna innan användning.

Häll alltid manniskor och djur på sakert avstand frän arbetsområdet.

Akta dig for utslungade foremål och rikoschetter.

Varning! Håll händeroch fötter borta ∀n den roterande kniven.

Varning! Håll händeroch fötter borta frän roterande delar.

Ta ur tändningsnyckeln
före reparationer aller
underhäll.

Utsattinteforregn.

Produkten aller dess fforpackning ar inte hushallsavfall. Atervinn den vid en atervinningsstation forelektrisk och elektronisk utrustning.

Produkten
överensstämmer med gällande EG-direktiv.

Produkten
överensstämmer med gällande direktiv是从 Eurasiska tullunionen.

Produkten
överensstämmer med gällande UkrSEPROdirektiv.

Produkten
överensstämmer med
gällande RCM-direktiv.
Gäller endast für AU/NZ

Emission av buller i
miljon enligt EU-direktiv
2000/14/EG och New
South Wales
"Protection of the
Environment
Operations (Noise
Control) Regulation
2017". Information om
bulleremission finns på
maskinens etikett och i
avsnittet Tekniska data.

IPX1

Produkten hardropskydd.

Stoppa genom att släppa motorbromsbygeln.

Längsamt

Snabb

Kod som kan skannas

Notera: Övriga symboler/etiketter påprodukten avser specifika krav for certificeringar på vissa marknader.

Häll händer och fötter borta frän de roterande knivarna.

Produktansvar

Enligt lagstiftningen for Produktansvar ansvarar vi inte for skador som var produit orsakar om:

• Produkten repareras felaktigt
• Produkten repareras med delar som intekommen fran tillverkaren aller inte har godkants av tillverkaren
• Produkten har ett tillbehör som intekommen frän tillverkaren aller inte har godkänts av tillverkaren
• Produkten inte repareras vid att godkant servicecenter aller av en godkand person.

Sakerhet

Sakerhetsdefinitioner

Varningar, forsiktighetsatgärder och anmärkningar används for

att betona speziellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk För skador

eller dödsfall for Föraren
eller kringstäende om
anvisningarna i
bruksanvisningen inte
foljs.

OBSERVERA: Används om det finns risk För skada påprodukten, annat material eller det angränsande området om anvisingarna i braupsanvisingen inte följs.

Notera: Används für att ge mer information som ar nödvändig i en viss situation.

Allmanna sakerhetsanvisningar

WARNING: Läs
varningsinstruktionerna
nedan innan du
använder Produkten.

• Denna produit ar farlig om den används på fel sätt, och om du inte ar försiktig. Skada eller dödsfall kan inträffa om du inte följer sökerhetsinstruktionerna.
• Dennaproduktalearstr ett elektromagnetiskt falt under drift. Detta falt kan under vissa

omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risiken for omständigheter som kan leda till allvarliga eller livshotandes skador rekommenderar vi)darför personer med implantat att rädgöra med lakare samt tillverkaren av det medicinska implantatet innanenna produit används.

• Var alltid fösiktig och använd sunt Förnuft. Om du inte vet hur du ska användaprodukten i en särskild situation ska du stanna den och tala med en Husqvarna-Äterförsäljare innan du fortsätter.
  Tänk på att användarenkommen att hållas ansvarig forolyckor som involverar andramänniskor eller derasegendom.
• Hållprodukten ren. Se till att du kan lasa skyltar och dekaler tydligt.
• Låt aldrig barn eller personer som inte känner till de här instruktionerna användaprodukten. Det kan finnas en aldersgräns För användning,enligt lokala foreskrifter.
• Overvaka alltid en person med nedsatt fysisk aller mental kapacitet som anvander

produkten. En vuxen personmaste vara narvarande helatiden.

• Använd aldrigprodukten om duärtrött, sjuklleromduär påverkadavalkohol,droger aller likemedel.Detta har en negativ inverkanpà din syn, ditt omdöme och din kroppskontroll.
• Använd inte Produkten om den ar trasig.
  Modificera aldrig den har Produkten och använd den inte om det ar möjlg att den har blivit modifierad av andra.

Sakerhet i arbetsområdet

WARNING: Läs varningsinstruktionerna nedan innan du använder Produkten.

• Ta bort foremål somgrenar, kvistar och stenar frän arbetsområdet innan du använderprodukten.
• Objekt som slår mot skärutrustningen kan slungas ut och orsaka skador på personer och foremål. Hall alltid manniskor och djur på sækert avstand fränprodukten.
  Använd aldrig Produkten i dāligt vader, som dimma, regn, hards vind, extrem kyla

och risk for blixtnedslag. Det ar ansträngande att anvanda Produkten i dalgit vader aller pa fuktiga aller vata platser. Dalgit vader kan leda till farliga forhällanden, t.ex. hala ytor.

• Håll utkik after personer, foremål och situationer som kan forhindra saker användning avprodukten.
• Håll utkik after hinder, som röttter, stenar,GREnar, goproar och diken. Langt gräs kan dölja hinder.
• Det kan vara farlicht att klippa gräs i sluttningar. Klipp inte alltfor branta sluttningar. Använd inteprodukten i terräng som lutar mer'an 15^ .
• Var mycket försiktigRARY du andrar riktning i sluttningar. Klipp tvärs over sluttningar. Inte upp och ned.
  Var uppmärksamRARYdunarmar dig dolda horn och foremål som skymmer sikten.

Arbetssakerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder Produkten.

• Använd enbart den harprodukten für att klippagräsmattor. Det ar inte tillåtet

att använda den För andra uppgifter.

Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 656.
- Se till att du vet hur man snabbt stoppar motorn i en nödsituation.
- Använd inte Produkten i regn ell er vid blöta Förhällanden. Risken for elektriska stötar ökar om vattenkommen in iprodukten.
- Använd inte Produktenutan att kniven och alla käporär korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.
- Se till att kniven inte slår emot foremål som stenar och rötter. Detta kan göra att kniven skadas och böja motoraxeln. En böjd axel orsakar kraftiga vibrationer och risken För att kniven lossnar blir mycket hög.
- Om kniven/TRAFFARettforemål
elleromdetuppSTAR
vibrationer sca du omedelbart stannaprodukten.Stang av
motorn,vrid sakerhetsnyckeln till 0 och ta ur batteriet.
Kontrollera om det finns nagra skadorpaprdekten.
Reparera skadorna ellert en

behörig serviceverkstad utföra reparationen.

• Fäst aldrig motorbromsbgeln permanent på handtaget här motorn är igång.
• Ställprodukten på att stabilt plant underlag och starta den. Se till att kniven inte vidrör marken eller andra foremål.
• Håll dig alltid bakomprodukten\ när du använden den.
• Låt alla hjul stå på marken och häll båda handerna på handtaget när du använderprodukten. Håll händer och fötter borta frän de roterande knivarna.
• Luta inteprodukten när motorn ar igang.
• Var försiktig Near du drar produiten bakat.
• Lyft aldrig uppprodukten nar motorn ar igång. Om du mastel lyfta uppprodukten stänger du av motorn, vrider sakerhetsnycken till 0 och tar loss batteriet.
• Gå inte baklänges nar du använderprodukten.
• Stäng av motorn när du rör dig över områdenutan gräs, t.ex. gängar av grus, sten och asfalt.
• Springinte medprodukten nar motorn ar igang. Gå alltid när du använderprodukten.

Stang av motorn innan du andrar klipphojden. Gor aldrig justeringar med motorn igang.
- Lämna aldrigproduktenutanfor ditt synfalt med motorn igang. Stäng av motorn och setill att skärutrustningen interoterar.

Sakerhetsinstruktioner for drift

Personlig skyddsutrustning

WARNING: Läs
varningsinstruktionerna
nedan innan du
använder Produkten.

• Personlig skyddsutrustning kan inte eliminera skaderiskehelt, men den reducerare effekten av en skada vid etteventuellt olyckstillbud. Be din Återförsäljare om hjälp med att välja rätt utrustning.
• Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.
• Använd tjockare langbyxor.
  Använd skyddshandskar vid behov, till exemplenär du ansluter, undersöker aller rengör skärutrustningen.

Sakerhetsanordningar påprodukten

WARNING: Läs
varningsinstruktionerna
nedan innan du
använder Produkten.

• Använd inte en produit med defekta sakerhetsanordningar.
• Kontrollera sakerhetsanordningarna regelbundet. Om sakerhetsanordningarna ar defekta ska du prata med din Husqvarna serviceverkstad.

Kontrollera klippkåpan

Klippkapan dampar vibrationerna och minskar risken for skador orsakade av kniven.

• Undersök klippkåpan for att se till att)där inte finns nagra skador, t.ex. sprickor.

Sakerhetsnyckel

Sakerhetsnyckeln finns under batteriluckan. Sakerhetsnyckeln koplar in batteriet som matar motorn med strom.

• Starta och stäng av motorn für att kontrollera sakerhetsnyckeln.

• Om sakerhetsnyckeln fungerar korrekt startar motorn endastaryl nyckeln ar i position 1.

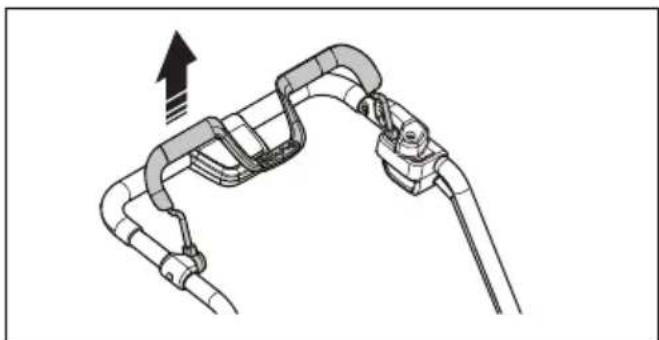

Motorbromsbaygel

Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn.

För att inspektera motorbromsen ska du starta motorn och sedan släppa motorbromsbygeln. Om motorn inte stannar inom tre sekunder ske du lata en godkänd Husqvarna-serviceverkstad justera motorbromsen.

Undersöka startspärren

Gör en kontroll av startspärren für att se till att den hindrar drift av motorn.

1. Tryck motorbromsbygeln i handtagets riktning. Startsparren stoppar rorelsen.
2. Tryck ut startspärren.

1. Lossa startspärren och se till att den går tillbaka till ursprungslaget.

Batterisakerhet

WARNING: Läs
varningsinstruktionerna
nedan innan du
använder Produkten.

• Använd endast laddningsbara batterier från Husqvarna som strömkälla für relaterade Husqvarna-produkter. På grund av risiken för skador skä du inte använda batteriet som strömkälla für andra encheter.

• Använd inte batterier som inte ar laddningsbara.

• Risk För elektrisk stöt. Anslut inte batteripolerna till nycklar, mynt, skruvar aller andra metallföremål. Det kan orsaka kortslutning i batteriet.

• Placerainte foremål i luftspringorna på batteriet.
• Håll batteriet borta frän direkt solljus, värme och öppen eld. Batteriet kan exploder a och ansaka brännskador och/eller kemiska brännskador.
• Hall batteriet borta fran regn och fuktiga forhällanden.
• Hall batteriet borta fran mikrovågor och högt tryck.
• Försök inte ta isär eller krossa batteriet.
• Om batteriet lacker skau du inte lata vatskan komma i kontakt medHUDENEllER ogonen.Omdu har rort vid vatskan skadurengora omraretmed stora mängder vatten och kontakta lakare.
• Använd batteriet vid temperaturer mellan -10^ och 40^ .
• Rengör inte batteriet aller batteriladdaren med vatten. Se Rengörabatteriet och batteriladdaren på sida 666.
• Använd inte att defekt aller skadat batteri.
• Hall batterier som forvaras borta fran metallforemål,

exempelvis spikar, mynt och smycken.

Sakerhet, batteriladdare

WARNING: Läs
varningsinstruktionerna
nedan innan du
använder Produkten.

• Använd endast QC-batteriladdare für att ladda utbytesbatterier是从 Husqvarna.
• Risk För elektrisk stöt eller kortslutning. Placera inte foremål luftspringorna på laddaren. Försök inte plocka—isär batteriladdaren. Anslut inte laddarens kontakter till metallforemål. Använd ett godkantt eluttag.

• Denna produit alstrar ettelektromagnetiskt falt under drift. Detta falt kan under vissa omständigheter ge paverkan på aktiva eller passiva medicinska implantat. For att reducera risken foromständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vidärför personer med implantat att rådgöra med lakare samt tillverkaren av det medicinska implantatet innanenna maskin används.

• Kontrollera regelbundet att nätsladden till batteriladdaren ar oskadad och att ingasprickor finns.

• Lyft inte batteriladdaren i nätsladden. Koppla bort batteriladdaren fran eluttaget genom att dra i kontakten. Drainte i nätsladden.
• Håll natsladd och skarvsladd borta frän vatten, olja och skarpa kanter. Var uppmärksam sö att inte kabeln kläms i dorrar, stängsel eller liknande. Det kan annars medföra att laddaren blir strömfürande.
• Rengör inte batteriladdaren med vatten.
• Batteriladdaren kan användas av barn frän 8 År och uppåt och personer med olika Funktionshinder eller bristande erfarenhet och kunskap om de hälls under uppsikt eller fär instruktioner om söker användning av batteriladdaren och Förstår de risker användandet medfor. Barn fär inte leka med batteriladdaren. Rengöring och unterhäll fär inte utföras av barn utan tillsyn.

• Ladda aldrig batterier som inte ar laddningsbara i batteriladdaren.

• Använd inte batteriladdaren{nara brandfarliga material allermaterial som kan orsaka Korrosion. Täck inte overbatteriladdaren.Dra utstickkontakten tillbatteriladdaren vidrökutveckling ellerbrand.

• Använd aldrig defekta eller skadade batteriladdare.
• Ladda endast batteriet inomhus)där den inte utsätts for solljus och i ett rum med bra luftflöde. Ladda inte batteriet vid fuktiga forhällanden.

Sakerhetsinstruktioner for underhäll

WARNING: Läs
varningsinstruktionerna
nedan innan du
använder Produkten.

For att forhindra oavsiktlig start vid underhäll ska du vridasakerhetsnyckeln till 0 och tabort batteriet. Vänta i minst fem sekunder innan du påbörjar underhäll.
- Utför unterhällsarbete på rätt sätt für att ökaprodukten livslängd och minska risiken for olyckor. Låt en godkänd serviceverkstad utföra fackmannamässig reparation.

Utfor endast det underhalsarbete som anges i den har bruksanvisningen. Mer omfattande arbete ska utforas av en godkand serviceverkstad.
Använd kraftiga arbetshandskarRARYdun använder skärutrustningen. Kniven ar mycket vass och skärskador uppstär latt.
Häll den skärande delen skarp och ren for basta och säkraste prestanda.
Låt din serviceverkstad regelbundet kontrollera

produkten och gora
nödvändigainstallingar och
reparationer.

• Byt ut skadade, slitna och trasiga delar.
  Följ instruktionerna for byte av tillbehör. Använd endast tillbehör från tillverkaren.
  När den inte används skauhallaprodukten, batteriet ochbatteriladdaren ifrnan varandrapääettorrtochlastutrymmeinomhus.Se till att barn ochpersoner sominte argodkanda inte kan fà tillgangtillprodukten,batterietllerbatteriladdaren.

Montering

Introduction

WARNING: Innan du monterar** produkten skau du lasa sakerhetskapitlet.

WARNING: Forhindra oavsiktlig start vid montering genom att vrida sakerhetsnyckeln till 0, ta bort batteriet och vanta minst fem sekunder.

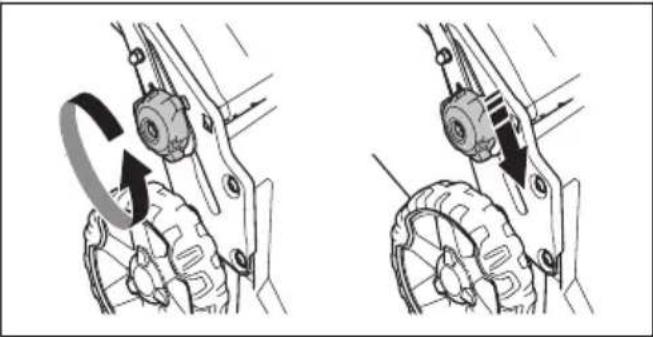

Justera handtaget

1. Lossa de nedre vreden.

2. Flytta vreden till den nedre delen av sparen pa Produktens vänstra och högra sida.

1. Ställ in handtagshöjden till att av två tillgangliga lagen.

2. Skjut vreden uppåt mot handtaget tills det tar stopp och du hör att klick.

1. Dra at vreden helt.

Montera gratuppsamlaren

1. Fäst gräsuppsamlarens ram i gräsbehällaren, med behällarens stela del nedat. Häll ramens handtag ovanpå gräsbehällaren.

1. Satt fast den nedre delen av grasuppsamlarens ram i sparet pa undersidan av grasuppsamlaren.
2. Fäst gräsbehällaren på gräsuppsamlarens ram med klammorna.

1. Lyft den bakre kapan.
2. Fäst gräsuppsamlaren i den övre kanten på chassit.
3. Satt den nedre delen av grasuppsamlaren i grasutkastkanalen.

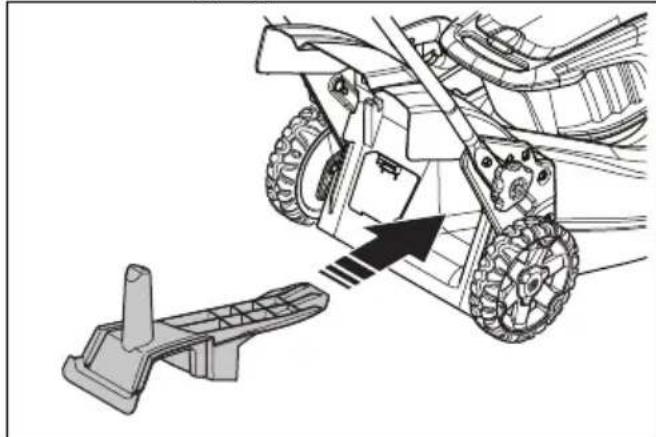

Montera mulchingpluggen (tillbehör)

1. Lyft upp den bakre kapan och ta loss grasuppsamlaren.
2. For in mulchingpluggen i utkastkanalen.

1. Byt ut kniven mot mulchingkniven som tillhandahalls i mulchingsatsen. Se Ta bort och byta ut kniven pa sida 667.

Drift

Introduction

WARNING: Innan du anvander\ produkten måste du lasaigenom och forsta\ kapitlet om sakerhet.

Husqvarna Connect

Husqvarna Connect ar en kostnadsfri app for mobila enheter. Husqvarna Connect-appen utokar Funktionerna for Husqvarna-produkten:

• Mer Produktinformation.

Information om, och hjälp med,produktdelar och service.

Börja använda Husqvarna Connect

1. Hämta Husqvarna Connect-appen på din mobilaenet.
2. Utför registraringen i Husqvarna Connect-appen.
3. Folj instruktionerna i Husqvarna Connect-appen for att ansluta och registrareraprodukten.

Bluetooth® information (LC 247iX, LC 347iVX, LC 353iVX)

Trädlös Bluetooth®-teknik

Symbolen for tradlOs Bluetooth®-teknik visas Near din mobila,enhet ar ansluten tillprodukten.

Stalla in Produkten i arbetslage

1. Vik handtaget till uppratt lage.

1. Skjut vreden uppat mot handtaget tills det tar stopp och du hör att klick.

1. Dra at vreden helt.

Stalla in klipphofden

Klipphofden kan justeras i sex nivaer.

1. Flytta klipphöjdsspaken nedat für att sänka klipphöjden.
2. Flytta klipphofdsspaken uppat for att hoja klipphofden.

OBSERVERA: Stall inte in forlag klipphojd. Knivarna kantraffa marken om grasmattans yta inte ar plan.

Batteri

WARNING: Innan du anvander batteriet maste du lasaigenom och forsta kapitlet om sakerhet. Du maste ocksa lasaigenom och forsta den bruksanvisning som medfoljer batteriet och batteriladdaren.

Batterstatus

Displayen visar den äterstående batterikapaciteten och om det foreligger problem med batteriet.

Batterikapaciteten visas i fem sekunder after att** produkten har stängts av aller batteriindikatorknappen har tryckts in. Varningssymbolen på batteriet tandns nar ett fel har intraffat. Se Batteri pa sida 667.

Lysdioder	Batteristatus
Alla lysdioderär tända Fulladdat (75-100 %)
Lysdioder Batteristatus
Lysdiod 1, 2 och 3 lyser Batteriet	teriet År 50-75 % lad-dat
Lysdiod 1 och 2 lyser Batteriet	iet År 25-50 % lad-dat
Lysdiod 1 lyser Batteriet År	0-25 % lad-dat.
Lysdiod 1 blinkar Batteriet År tomt. Ladda batteriet.

Ladda batteriet

Ladda batteriet före Första användning. Batteriet Å endast 30% laddat nar det levereras till kunden.

Notera: Batteriladdaren maste vara kopplad till den spanning och frekvens som anges på typskylten.

Batteriet laddas inte om batteritemperaturen ar over 50^ . Batteriladdaren sunker batteriets temperatur innan den börjar ladda.

1. Anslut den enaänden av batteriladdarens natsladd till batteriladdarens uttag.
2. Anslut den andraänden av batteriladdarens natsladd tillettjordateluttag.Lysdiodenpabatteriladdaren blinkar gront en gäng.

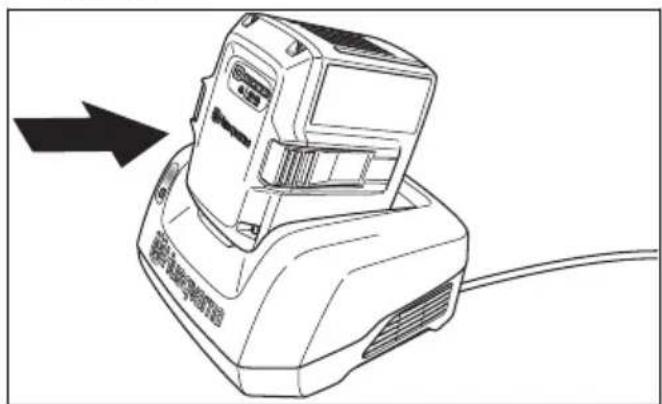

1. Satt i batteriet i batteriladdaren. Den grona lampan pa laddaren tandns nar batteriet ar korrekt anslutet till laddaren.

1. När alla lysdioder pa batteriet lyser ar batteriet fulladdat. Ladda batteriet i högst 24 timmar.
2. Koppla bort batteriladdaren ur vagguttaget genom att dra i kontakten, inte i natsladden.
3. Ta ut batteriet ur batteriladdaren.

Batteriladdningsstatus

Ett litiumjonbatteri fran Husqvarna kan laddas eller anvandas vid alla laddningsnivær. Batteriet inte ar skadat. Ett fulladdat batteri laddas inte ur även om batteriet sitter kvar i laddaren.

LED-display Laddningsstatus
Lysdiod 1 blinkar 0-25 %
Lysdiod 1 lyser, 2 blinkar 25-50%
Lysdioderna 1 och 2 lyser, 3 blinkar	50-75 %
Lysdioderna 1, 2 och 3 ly-ser, 4 blinkar	75-100%
Lysdioderna 1, 2, 3 och 4 lyser	Fulladdat

Startaprodukten

1. Oppna batteriluckan.
2. Satt iett laddat batteri i ett av batterifacken. For langre driftid satter du ett andra laddat batteri i det andra batterifacket.
3. Vrid sakerhetsnyckeln till 1.

1. Stā bakomprodukten.

2. Tryck på PÅ/AV-knappen (A) på reglagepanelen. Displayenalands. Batteriindikatorn (B) visar batteriernas laddningsniva. Numret på det batteri som används visas intill batteriindikatorn. För modellerna LC 347iV, LC 347iVX, LC 353iV, LC 353iVX visas även installd hastighet.

1. Lossa startspärren.

1. Tryck motorbromsbglygeln i handtagets riktning.

Anvanda drivningen på hjulen (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)

• Dra drivbygeln i handtagets riktning for att starta drivningen.

Tryck pá + och -pà reglagepanelen for att ange hastigheten i fyra steg.

• Släpp drivbygeln für att koppla ur drivningen, t.ex.\ när du gär nara ett hinter.

Anvanda -funktionen

-funktionen stangs automatiskt av om markforhallandena kraver hogre effekt. -funktionen startas automatisktigen nar markforhallandena tillater.

Närprodukten klipper högt eller vätt gräs ökar motorn automatiskt varvtalet. Motorn ätergår till standardlagedenar hög belastning inte langre behövs.

Stänga av Produkten

Produkten stängs av automatiskt om du inte använder den på tio minutes. Vrid alltid sakerhetsnyckeln till 0innan du lämnar produkten utom synhäll.

1. Slapp motorbromsbygeln for att stanga av motorn.

1. Tryck på PÁ/AV-knappen på reglagepanelen. Alla lysdioder och symboler på displayen släcks.

1. Oppna batteriluckan och vrid sakerhetsnyckeln till laget 0.

1. For att ta bort batteriet trycker du pa de tva frigöringsknapparna och drar ut batteriet.

1. Ladda batteriet om det ar svagt. Mer information finns har: Ladda batteriet pa sida 663.

Fåett braresultat

• Använd alltid en vass kniv. En slo kniv ger ett ojemnt resultat och gräsets snittyta blir gul. En vass kniv forbrukar minde energia an en slo kniv.
• Klippinte mer an en tredjedel av gräsets langd. Klipp Först med hög klipphöjd. Undersök resultatet och sänk klipphöjden till en lamplig niva. Om gräset ar vändigt langt kan du körå sakta och klippa två gänger vid behov.
• Klipp i olika riktningar varje gäng for att undvika ränder i grasmattan.

Klippa gräsetutan en gräsuppsamlare eller mulchingplugg monterad

• Lyft upp den bakre kapan och ta loss grasuppsamlaren.
• Om en mulchingplugg och en mulchingkniv ar monterade tar du bort dem.
• Stäng den bakre kapan innan du använden Produkten.

När du använderprodukten kastas gräsklippet ut under den bakre kapan.

Underhäll

Introduction

WARNING: Innan du utfor underhall maste du lasa och forsta kapitlet om sakerhet.

For allt service- och reparationsarbete på Produkten kravs särskild utbildning. Vi garanter ar att du kan fä en fackmannamassig reparation och service utförd. Om din äterforsäljare inte ar en serviceverkstad kan du tala med dem for information om narraste serviceverkstad.

Underhãllsschema

Underhällsintervallen beräknas utifrän daglig användning avprodukten. Intervallen ändras omprodukten inte används dagligen.

För unterhäll som markeras med * ska du se anvisingarna i Sakerhetsinstruktioner für drift på sida 656

	Varje an-vändning	Varje måad	Varje sä-song
Utför en allmäninspection X
Rengörprodukten X
Kontrolera startspärren* X
Kontrolera att Produkten säkerhetsanordningar inte är defekta* X
Kontrolera skärutrustningen X
Kontrolera klippkåpan* X
Kontrolera motorbromsbygeln* X
Se till att PÅ/AV-knappen fungerar som den ska och inte är defekt X
Undersök om det finns nagra skador på batteriet X
Kontrolera batteriladdningen X
Se till att frigöringsknapparna på batteriet fungerar och läser fast batteriet i produkten	X
Undersök om batteriladdaren har skador och se till att den fungerar som den ska.		X
Undersök ansluttingarna mellan batteriet ochprodukten. Undersök även anslut-ningen mellan batteriet och batteriladdaren.			X

Allmaninspection

• Se till att skruvar och muttrar på produiten År atdragna.
• Se till att Produkts kablar inte ar i ett lage dar de kan skadas.

Rengöraprodukten

• Rengör plastdelar med en ren och torr trasa.
• Använd inte vatten für att rengöraprodukten. Vatten kan tränga in i batteriet aller motorn och orsaka kortslutting aller skada på Produkten.
• Undvik att använda högtryckstvätt nr du rengör maskinen.
• Spola inte vatten direkt på motorn.
• Använd en borste für att ta bort lov, gräs och smuts.

Rengöra batteriet och batteriladdaren

OBSERVERA: Rengör inte batteriet aller batteriladdaren med vatten.

• Se till att batteriet och batteriladdaren ar rena och torra innan du sätter i batteriet i batteriladdaren.

• Rengör batteripolerna med tryckluft aller med en mjuk, torr trasa.

• Rengör ytorna på batteriet och batteriladdaren med en mjuk, torr trasa.

Kontrollera skärutrustningen

WARNING: Forhindra oavsiktlig start genom att vrida sakerhetsnyckeln till 0, ta bort batteriet och vanta minst fem sekunder.

WARNING: Använd skyddshandskar\ när du utfor unterhalb på skärutrustningen.\ Kniven är mycket vass och skärskador\ uppSTAR lätt.

1. Kontrollera sa att skärutrustingen inte ar skadad eller har sprickor. Byt alltid ut skadad skärutrusting.
2. Titta pa kniven for att se om den ar skadad ellr slo.

Notera: Kniven maste balanseras när den har slipats.
Låt en serviceverkstad slipa, byta och balansera kniven.
Om du träffar att hinder som gör attprodukten stannar skau du byta ut den skadade kniven. Låt

serviceverkstaden bedöma om kniven kan slipsas aller maste ersattas.

Ta bort och byta ut kniven

1. Lås kniven med en träbit.

1. Ta bort knivbulten.
2. Tag bort kniven.
3. Kontrollera knivstodet och knivbulten for att se om det finns skador.
4. Kontrollera motoraxeln for att se till att den inte ar böjd.

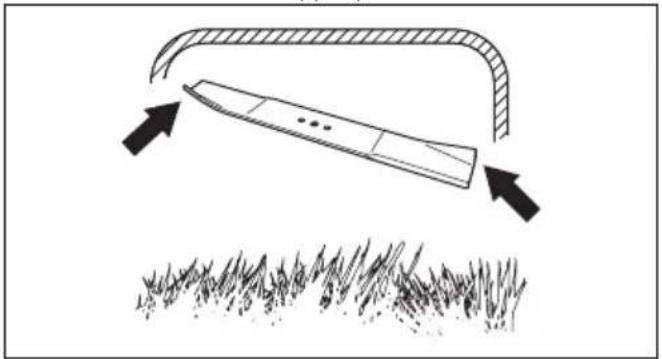

5. När du monterar en ny kniv skä du rikta knivens vinklade andar mot klippkåpan.

1. Se till att kniven ar i linje med motoraxelns mitt.
2. Las kniven med en trabit. Montera fjaderbrickan och dra at bulten och brickan med ett vridmoment pa 23-28 Nm.

1. Dra runt kniven for hand och se till att den roterar fritt.

WARNING: Använd kraftiga arbetshandskar. Kniven ar mycket vass och skärskador uppstålätt.

1. Starta Produkten for att testa kniven. Om kniven inte ar korrekt monterad känner du vibrationer i produit ell er sa ar klippresuktat otillfredsstallande.

Felsökning

Batteri

Lysdiod på batteriet Ever	tuella fel Mõjiga Åtgårder
Den gröna lysdioden blinkar	Batterispänningen är lög Ladda batteriet. Se	Ladda batteriet på sida 663.
Lysdiod på batteriet Eventuella fel Mõjliga Åtgårder
Lysdioden på fel blinkar Batteriet ar svagt Ladda batteriet. Se		Batteri på sida 667.
		Använd batteriet vid temperaturer mellan -10 °C och 40 °C.
		ingen stämmer med den som anges på produktens typskylt.
		Ta ut batteriet ur batteriladdaren. Vänta fem se-kunder och försök att ladda batteriet ingen. Om problemet kvarstär kan du tala med en auktoriserad serviceverkstad.
Lysdioden på fel lyser För stor batteriskillnad (1 V) Tala med en godkönd serviceverkstad.

Batteriladdare

Lysdiod på batteri-laddaren	Eventuella fel Mõjiga Åtgärder
Lysdioden für fel blin-kar	Temperaturen i arbetsmiljön är für hög eller För låg	Använd batteriladdaren i temperaturer mellan 5 °C och 40 °C.
Lysdioden für fel ly-ser		Tala med en godkänd serviceverkstad

Reglagepanel

Knappsats Falkod (antal blink- ningar)	Eventuella fel Möjlig Åtgård
Lysdiod für fel blin- kar	3 Motorn ar überbelastad Öka klipphoffden. Se	Ställa in klipphoffden på sida 662.
	5 Motorns varvital sjunker för mycket och motorn stängs av
	10 Motorstyrningen ar für varm Stäng av motorn och	vänta tills den har blivit sval
	2 Kniven ar igensatt Förhindra oavsiktlig start genom	att vridasäkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder. Se till att kniven kan rotera fritt. Om problemet kvarstär skau du tala med en auktoriserad serviceverkstad
	9 Batterifel eller ingen signal frän batteriet	Sätt batteriet i Produkten på rätt sätt och undersök batterianslutningen. Om lysdio-den for fel på batteriet blinkar. Se Batteri/på sida 662.
Produkten stannar 8	Batteriet ar svagt	Ladda batteriet. Se Ladda batteriet på sida 663.
	0 Batterianslutningsfel Undersök batterianslutningen
Övriga fel	Om andra fel uppstår vrider du säkerhetsnyckeln till 0, tar bort batteriet och kontaktar en god-känd serviceverkstad.

Transport, forvaring och kassering

Introduction

WARNING: Forhindra oavsiktlig start vid transport genom att vrida sakerhetsnyckeln till 0, ta bort batteriet och vanta minst fem sekunder.

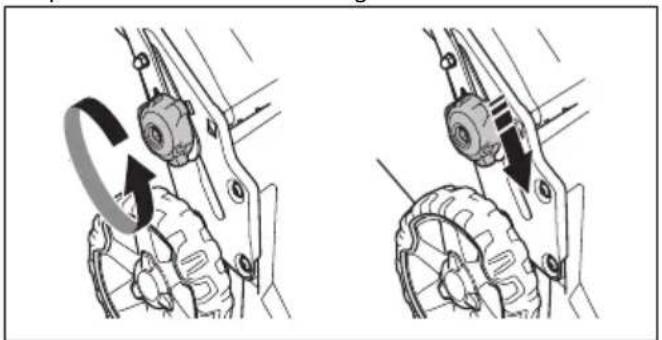

Stalla in Produkten i transportlage

1. Lossa de nedre vreden.
2. Flytta vreden till den nedre delen av sparen pa Produktens vänstra och högra sida.

1. Vik handtaget framat.

1. Ta bort grasuppsamlaren.

Transport

• Kraven i lagstiftningen for farlicht gods gäller für de medfoljande litiumjonbatterierna.

• För kommersiella transporterna maste särskilda krav på forpackning och etiketter foljas.

• Se till att du foljer kraven gällande farligt material nár du forberederproduktenfortransport. Lokala foreskrifter kan gälla.

• Ta alltid loss alltid batteriet vid transport.
• Satt tejp på batterikontakterna och se till att batteriet inte kan röra sig under transport.
  Satt fast Produkten under transport.

Fövaring

• Ta alltid ut batteriet vid forvaring.
• Forhindra olyckor genom att se till att batteriet inte ar kopplat tillprodukten vid forvaring.
• Förvara batteriladdaren på en sluten och torr plats.
• Forvara batteriet och batteriladdaren på en torr plats)där det inte finns nagoon fukt eller frost.
• Koppla ur batteriet fran batteriladdaren vid forvaring.
• Forvara inte batteriet dar statisk elektricitet kan uppkomma. Forvara inte batteriet i en metallada.
• Forvara batteriet i temperaturer mellan 5^ och 25^ , och inte i direkt solljus.
• Forvara batteriladdaren i temperaturer mellan 5^ och 45^ , och inte i direkt sollius.
• Se till att batteriet ar 30–50 % laddat innan du forvarar det under langre perioder.
• Forvara Produkten, batteriet och batteriladdaren i ett LAST utrymme utom rackhall for barn och personer som inte ar godkanda.
• Rengör Produkten och gör en fullständig serviceinnan du sca forvaraprodukten under en langre tid.

Kassering

Symbolen på produit eller dess forpackning indikerar attenna produit inte far hanteras som hushållsavfall. Istället ska den overlämnas till lamplig atervinningsstation for atervinning av elektrisk och elektronisk utrustning.

Genom att se till att denna produit omhändertas ordentlich kan du hjälpa till att motverka potentiella negativa konsekvenser pa miljö och manniskor, vilka annars kan orsakas genom oriktig avfallsshantering avenna produit. For mer detaljerad information om atervinning av denna produit, kontakta din kommun, din hushallsavfallservice aller affaren dar du köpte produits.

Tekniska data
Tekniska data

	LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV
Klippmotor
Motortyp BLDC (borstlös) 36 V BLDC (borstlös)	36 V BLDC (borstlös)	36 V
Motorvarvatal - SavE, varv/min 2 600 2 600 2 600
Motorvarvatal - nominellt, varv/min 3 000 3 000	3 000
Motorvarvatal - hög belastning, varv/min 3 500	3 500 3 500
Motoreffekt - max. kW 0,96 0,96 1,05
Motoreffekt - nominell, kW 0,75 0,75 0,9
Drivmotor
Motoreffekt - nominell, kW Ej tillämpligt 0,25 0,25
Självgående hastighet, km/h Ej tillämpligt 3,0-4,5 3,0-4,5
Nivãer für varvtalsreglering Ej tillämpligt 4 4
Vikt
Vikt utan batteri, kg	24	26	28
Batteri
Batterityp	Husqvarna Battery-serien	Husqvarna Battery-serien	Husqvarna Battery-serien
Batteritid
Batteritid, min, (fri drift) med SavE aktiverat, med ett 5,2 Ah-batteri是从 Husqvarna (Bli200).	43	43	32
Batteritid, min, (fri drift) med standardläge ak-tiverat, med ett 5,2 Ah-batteri是从 Husqvarna (Bli200).	30	30	20
Bulleremissioner 76
Ljudeffektnivå, uppmätt dB(A)	94	94	97
Ljudeffektnivå, garanterad LWA dB(A)	95	95	98
Ljudnivåer 77
Ljudtrycksnivå vid användarens öra, dB(A)	82	82	86
Vibrationsnivåer 78
Handtag, m/s2	0,42 0,42 2,64
	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	3iVX/LC 353iV
Skärutrustning
Klipphöjd, mm 20-75 mm 20-75 mm 20-75 mm	m
Klippbredd, cm 47 47 53
Kniv, standard Uppsamling	5905934-10	Uppsamling 5905934-10	Uppsamling 5940757-10
Knivtillbehör Mulch 5907010-10 Mulch 590701	0-10 Mulch 5950072-10
Gräsuppsamlarens kapacitet, liter 55 55 60

Radiofrekvensdata für Bluetooth®	LC 247iX LC 347iVX LC	353iVX
Frekvensband, GHz 2,4-2,4835 2,4-2	4835 2,4-2,4835
Uteffekt, max. dBm 4 4 4

Godkända batterier	Typ	Batterikapacitet, Ah	Spanning, V	Vikt, lb/kg
BLi20	Lithiumjonbatteri	4,0	36	2,6/1,2
BLi30	Lithiumjonbatteri	7,7	36	4,2/1,9
BLi200	Lithiumjonbatteri	5,2	36	2,8/1,3
BLi300	Lithiumjonbatteri	9,4	36	4,1/1,9

Laddare som és godkända für de angivna batterierna, BLi	Inspanning, V Frek	vens, Hz	Effekt, W
QC80	100–240	50–60 80
QC80F	12	0	80
QC250	100–240	50–60 250
QC330	100–240	50–60 330
QC500	100–240	50–60 500

EG-forsakran om overensstammelse

EG-forsakran om overensstammelse

Husqvarna AB, 561 82 Huskvarna, Sverige, tel:

[phone], forsakrar hermed att grasklipparen

Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX,

LC 353iV, LC 353iVX fran ar 2018 och framat uppyller kraven i RÄDETS DIREKTIV:

av den 8 Juni 2011 angäende "begränsing av användning av vissa farliga ämnen" 2011/65
av den 17 maj 2006 "angäende maskiner" 2006/42/EG
- av den 8 maj 2000 "angående emission av buller i miljön" 2000/14/EG

For information om emission av buller, se Tekniska data pa sida 670.

Följande standarder har tillampats:

EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233,

EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6,

ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581

Om inte annat anges ar ovan angivna standarder de senast offentliggjorda versionerna.

Anmalt organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala har utfört en utvårdering av overensstammelse i enlighem med bilaga VI till direktiv 2000/14/EG.

Huskvarna, 2020-04-22

Claes Losdal, utvecklingschef/tradgardsprodukter (auktoriserad representant for Husqvarna AB och ansvarig for tekiskt underlag)

Registrarade varumärken

Ordmarkt och logotypen Bluetooth® ar registrarade varumärken som Ågs av Bluetooth SIG, inc., och all användning av södana Märken av Husqvarna sker medLICENSEs.

Icindekiler

Giris. 673

Güvenlik. 677

Montaj 684

Calisma. 686

Bakim. 690

Sorun giderme 691
