LC 247iX - Elektriline muruniiduk HUSQVARNA - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta akuga elektriline muruniiduk
Bränd	Husqvarna
Mudel	LC 247iX
Kaal (ilma akuta)	24 kg
Toide	Husqvarna 36 V liitiumioonaku (ei kuulu komplekti)
Mootori tüüp	BLDC (harjadeta), 36 V
Mootori pöörete arv (nimiväärtus)	3000 p/min
Mootori pöörete arv (SavE)	2600 p/min
Lõikelaius	Täpsustamata (hinnanguliselt ~46-48 cm)
Lõikekõrguse reguleerimine	6 taset (tsentraliseeritud)
Energiasäästufunktsioon	SavE, aktiveeritav spetsiaalse nupuga
Suure koormuse funktsioon	Automaatne pöörete suurendamine kõrge/niske muru korral
Väljaviske tüüp	Tagumine (kogumiskotiga) või mulching (valikuline komplekt)
Ühenduvus	Bluetooth® koos Husqvarna Connect rakendusega

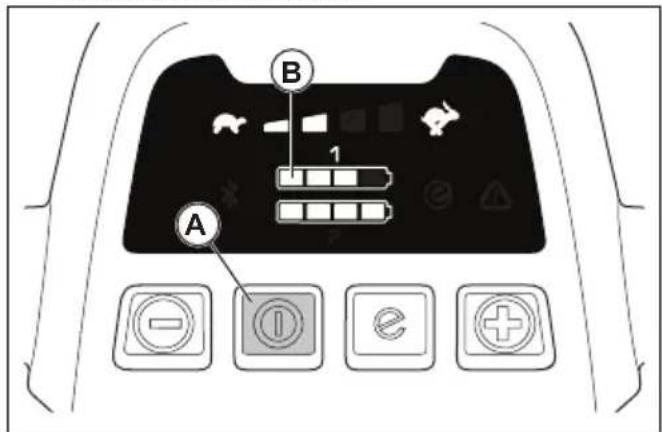

Juhtpaneel	Nuppudega SISSE/VÄLJA, SavE ja aku indikaator
Ohutus	Mootorpiduri käepide, käivitustõkis, turvavõti, lõikekate
Kaitseaste	IPX1 (kaitstud veepiiskade eest)
Helivõimsuse tase (garanteeritud)	95 dB(A)
Helirõhutase kõrva juures	82 dB(A)
Hooldus	Veeta puhastus, tera teritamine/vahetamine, regulaarne ülevaatus
Varuosad ja remonditavus	Kasutage ainult Husqvarna varuosi; remont volitatud keskuses
Üldteave	Vastavus CE, RCM (Austraalia/Uus-Meremaa); Bluetooth® registreeritud kaubamärk

Korduma kippuvad küsimused - LC 247iX HUSQVARNA

Kuidas reguleerida LC 247iX lõikekõrgust?

Lõikekõrgust saab reguleerida 6 tasemel kesksest kangist. Langetage kangi kõrguse vähendamiseks, tõstke seda suurendamiseks. Ärge seadke liiga madalale, et tera ei puutuks maad.

Kuidas käivitada Husqvarna LC 247iX muruniidukit?

Avage aku kaas, sisestage laetud aku, keerake turvavõti asendisse 1. Jääge toote taha, vajutage SISSE/VÄLJA nuppu, vabastage käivitustõkis ja lükake mootorpiduri käepide juhtraua suunas.

Kui kaua aku vastu peab LC 247iX puhul?

Husqvarna 5,2 Ah (Bli200) akuga on tööaeg tavamodus umbes 30 minutit ja SavE funktsiooniga 43 minutit.

Kuidas kasutada mulching (purustamise) funktsiooni?

Eemaldage murukogumiskott ja paigaldage purusti sulgur (valikuline komplekt) väljaviske kanalisse. Vahetage standardtera komplektis oleva purustitera vastu. Muru purustatakse peeneks ja see langeb murule väetisena.

Mida teha, kui muruniiduk kasutamise ajal seiskub?

Kontrollige aku taset (laadige vajadusel). Vaadake juhtpaneelilt veakoode: 3 vilkumist = ülekoormus (suurendage lõikekõrgust), 5 = mootori pöörded liiga madalad, 2 = tera kinni. Järgige kasutusjuhendis soovitatud toiminguid.

Kuidas puhastada LC 247iX muruniidukit?

Puhastage plastikosad kuiva ja puhta lapiga. Ärge kasutage vett ega kõrgsurvepesurit. Kasutage lehtede ja muru eemaldamiseks harja. Puhastage aku klemme suruõhu või kuiva lapiga.

Kuidas vahetada lõiketera?

Enne mis tahes sekkumist eemaldage turvavõti ja aku. Blokeerige tera puidust klotsiga, keerake polt lahti. Vahetage tera, suunates lõikeserv lõikekatte poole. Pingutage polt pöördemomendiga 23-28 Nm.

Kas LC 247iX on ühilduv Husqvarna Connect rakendusega?

Jah, see on varustatud Bluetooth® tehnoloogiaga. Laadige alla Husqvarna Connect rakendus, et saada üksikasjalikku tooteteavet, hooldusnõuandeid ja registreerida oma toode.

Kuidas muruniidukit talveks hoiustada?

Eemaldage aku ja laadige seda 30% kuni 50% tasemele. Hoidke toodet, akut ja laadijat kuivas, lukustatud, külmumise eest kaitstud kohas. Ideaalse temperatuur: aku jaoks 5-25°C, laadija jaoks 5-45°C.

Millised on peamised ohutusjuhised LC 247iX jaoks?

Lugege kasutusjuhendit enne kasutamist. Kandke kinniseid jalanõusid ja pikki pükse. Hoidke inimesed ja loomad eemal. Ärge niitke kallakutel, mis on >15° (hinnang). Seiskage mootor enne reguleerimist. Kasutage turvavõtit juhusliku käivitamise vältimiseks.

KASUTUSJUHEND LC 247iX HUSQVARNA

Transportimine, hoiulepanek ja utiliseerimine. 206

Tooteks on lukatav ja pöörlev muruniiduk. Muru kogutakse rohukogurisse. Kui soovite, et muru väljutataks tagant, eemaldage rohukogur. Selleks et muru lõigataks väetiseks, paigaldage multsimiskomplekt (lisavarustus).

Kasutusotstarve

Kasuta toodet muru pügamiseks. Ära kasuta toodet muude tööde tegemiseks.

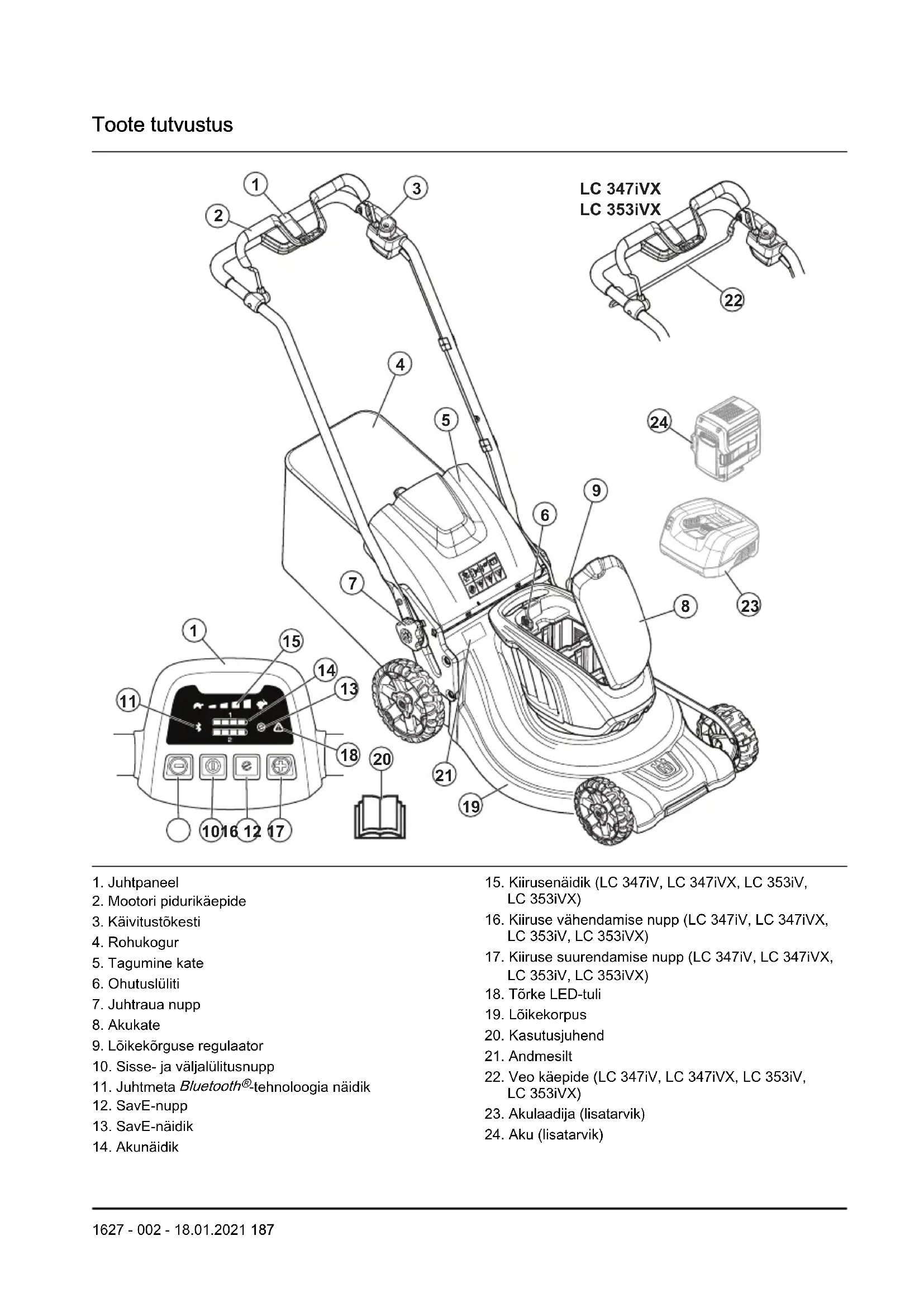

1. Juhtpaneel
2. Mootori pidurikäepide
3. Käivitustõkesti
4. Rohukogur
5. Tagumine kate
6. Ohutuslüliti
7. Juhtraua nupp
8. Akukate
9. Lõikekõrguse regulaator
10. Sisse- ja väljalülitusnupp
11. Juhtmeta Bluetooth®-tehnoloogia näidik
12. SavE-nupp
13. SavE-näidik
14. Akunäidik
15. Kiirusenäidik (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
16. Kiiruse vähendamise nupp (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
17. Kiiruse suurendamise nupp (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
18. Tõrke LED-tuli
19. Liokekorpus
20. Kasutusjuhend
21. Andmesilt
22. Veokäepide (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
23. Akulaadija (lisatarvik)
24. Aku (lisatarvik)

Sümbolid seadmel

HOIATUS! Olge ettevaatlik ja kasutage toodet õigesti. Seade võib põhjustada kasutaja või kõrvaliste isikute ohtliku kehavigastuse või surma.

Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et kõik juhised oleksid täiesti arusaadavad.

Teised inimesed ja loomad peavad viibima ohutus kauguses.

Olge ettevaatlik - lenduvad esemed ning tagasipõrkumise oht.

Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal.

Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal.

Enne remondi- või hooldustöö alustamist eemaldage ohutusvõti.

Ärge jätke vihma kätte.

Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete ringlussevõtukeskusesse.

See seade vastab kehtivatele EL direktiividele.

See seade vastab kehtivatele Euraasia Tolliliidu direktiividele.

See seade vastab kehtivatele UkrSEPRO direktiividele.

See seade vastab kehtivatele RCMi direktiividele. Kehtib ainult Austraalias ja Uus-Meremaal.

Keskkonda paisatava müra tase vastab

Euroopa direktiivi 2000/14/EÜ ja Uus-Lõuna-Walesi seaduse, Protection of the Environment Operations (Noise Control) Regulation 2017 nõuetele. Mürataseme andmed on toodud seadme sildil ja peatükis Tehnilised andmed.

IPX1 Toode on pritsmekindel.

Seiskamiseks vabastage mootori pidurikäepide.

Aeglane

Kiire

Skannitav kood

Märkus: Ülejäänud seadmel toodud sümbolid/tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele.

Silt seadmel

Hoidke käed ja jalad pöörlevatest teradest eemal.

Tootevastutus

Tootevastutuse seaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud; toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma. Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.
• Olge alati ettevaatlik ja kasutage tervet mõistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.
• Arvestage, et teiste isikute ja nende varaga seotud õnnetuste korral kannab vastutust seadme kasutaja.
• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.
• Ärge kunagi lubage lastel või nende juhistega mittetutvunud inimestel seadet kasutada. Kohalikud kehtivad eeskirjad võivad piirata kasutaja lubatud vanust. Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
• Ärge kasutage toodet, kui see on kahjustatud.
• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja kivid.
• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.
• Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).
• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.
• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.
• Muru niitmine kallakutel võib olla ohtlik. Ärge niitke väga järskudel nõlvadel. Ärge kasutage toodet alal, mille kalle ületab 15°. Kaldpinnal suunda muutes olge äärmiselt ettevaatlik. Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.

Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk 193. Veenduge, et teate, kuidas hädaolukorras mootorit kiiresti seisata.
• Toodet ei tohi kasutada vihma või märja keskkonnas. Toote sisse pääsenud vesi suurendab elektrilöögi ohtu.
• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada. Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindunud telg põhjustab tugevat vibratsiooni

ja suurt lõiketera lahtitulemise ohtu.

Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Seisake mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas. Kui mootor töötab, ärge kinnitage kunagi mootori pidurikäepidet püsivalt käepideme külge. - Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid. - Olge toote kasutamisel alati toote taga. Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal. - Kui mootor on käivitatud, ärge kallutage toodet. - Olge toote tagasisuunas tõmbamisel ettevaatlik. Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toode üles tõsta, seisake

esmalt mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku.

• Ärge kõndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusa-, kivi- ja asfaltkattega teedel.
• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal kõndige.
• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.
• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

Kandke vastupidavaid saapaid või jalanõusid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu. - Kandke tugevaid pikki pükse. Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta.

Lõikeosa katte kontrollimine

Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Ohutuslüliti

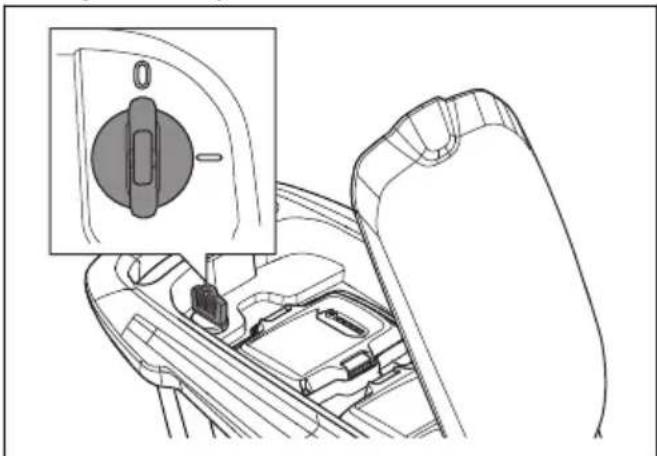

Ohutuslüliti asub akukaane all. Ohutuslüliti abil ühendatakse aku, mis varustab mootori toitega.

• Ohutuslüliti kontrollimiseks käivitage ja seisake mootor. Kui ohutuslüliti on töökorras, siis käivitub mootor üksnes ohutuslüliti keeramisel asendisse 1.

Mootori pidurikäepide

Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.

Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootori pidurikäepide. Kui mootor kolme sekundi jooksul ei seiskunud, laske mootoripidurit

Husqvarna volitatud hooldustöökojas reguleerida.

Käivustõkesti kontrollimine

Kontrollige, kas käivitustõkesti takistab mootori tööd.

1. Lükake mootori pidurikäepidet juhtraua suunas. Käivitustõkesti peatab liikumise.
2. Lükake käivitustõkesti välja.

1. Laske käivitustõkesti lahti ja veenduge, et see läheb tagasi lähteasendisse.

Aku ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seotud Husqvarna toodete toiteallikana alati

üksnes Husqvarna taaslaetavaid akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.

• Ärge kasutage mittetaaslaetavaid akusid.
• Elektrilöögioht! Ärge ühendage akuklemme võtmete, mutrite, kruvide või muude metallesemetega. See võib tekitada akus lühise.
• Ärge asetage esemeid aku õhuavade sisse ja ette. Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib plahvatada ja põhjustada põletusi ja/või keemilisi põletusi. Vältige aku kokkupuudet vihma ja märja keskkonnaga. Vältige aku kokkupuudet mikrolainete ja kõrgsurvega.
• Ärge demonteerige ega lõhkuge akut.
• Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seejärel pöörduge arsti poole.
• Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10 kuni 40 °C.
• Ärge puhastage akut või akulaadijat veega. Vt jaotist Aku ja akulaadija puhastamine lk 203.
• Ärge kasutage defektset või kahjustatud akut. Ladustage akusid metallesemetest (nt naelad, mündid, ehted) eemal.

Akulaadija ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage Husqvarna asendusakude laadimiseks ainult QC akulaadijaid.
• Elektrilöögi ja lühise oht. Ärge asetage esemeid laadija õhuavade sisse ja ette. Ärge püüdke akulaadijat lahti monteerida. Ärge ühendage laadija klemme metallesemete külge. Kasutage heakskiidetud võrgupistikupesa. Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kahjustuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada

enne selle toote kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Kontrollige regulaarselt, kas akulaadija toitejuhe on kahjustada saanud ja kas sellel on pragusid.
• Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast lahutamiseks tõmmake pistikut. Ärge tõmmake toitejuhet. Vältige toitejuhtme ja pikendusjuhtme kokkupuudet vee, õli ja teravate servadega. Jälgige, et juhe ei jääks uste, väravate jms vahele. See võib põhjustada laadija sattumise pinge alla.
• Ärge puhastage akulaadijat veega.
• Akulaadijat võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad akulaadijat ohutult ning mõistavad seotud ohtusid. Lapsed ei tohi akulaadijaga mängida. Lapsed ei tohi

seadet ilma järelevalveta puhastada ega hooldada.

• Ärge laadige akulaadijas mittelaetavaid akusid.
• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Ärge katke akulaadijat. Suitsu või tule tekkimise korral eemaldage pistik akulaadijast.
• Ärge kunagi kasutage defektset või kahjustunud akulaadijat.
• Laadige akut ainult hea õhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut märjas keskkonnas.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Hooldustööde ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0 ja eemaldage aku. Enne hooldustööde alustamist oodake vähemalt viis sekundit.
• Toote kasutusea tõstmiseks ja õnnetuste ohu vähendamiseks tehke kõik hooldustööd korrektselt. Laske professionaalsed

parandustööd teha volitatud hooldustöökojas. Lisateavet küsige lähimast hooldustöökojast.

Hooldage toodet ainult selle kasutusjuhendi järgi. Keerukamad tööd laske teostada volitatud hooldustöökojas. - Lõikeosa käsitsedes kandke alati tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi. - Parima ja ohutuima töö tagamiseks hoidke lõikeservad teravana ja puhtana. Laske hooldustöökojas toodet korrapäraselt kontrollida ning

teha vajalikke seadistamisi ja parandusi.

• Asendage kahjustatud, kulunud ja katkised osad. Järgige tarvikute vahetamise juhiseid. Kasutage ainult tootja valmistatud tarvikuid. Kui toodet ei kasutata, eraldage toode, aku ja akulaadija ning hoidke neid kuivas ja lukustatud siseruumis. Veenduge, et lastel ja ilma vastava volituseta kõrvalistel isikutel puuduks juurdepääs tootele, akule ja akulaadijale.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanemist lugege läbi ohutust puudutav peatükk.

HOIATUS: Kokkupanemise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

Käepideme reguleerimine

1. Keerake alumised hoovad lahti.
2. Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse.

1. Reguleerige käepideme kõrgus ühte kahest võimalikust asendist.
2. Liigutage nuppe üles käepideme suunas, kuni need peatuvad ja kostub klõpsatus.

1. Keerake nupud korralikult kinni.

Rohukoguri kokkupanek

1. Kinnitage rohukoguri raam rohukoti külge nii, et koti jäik osa jääb põhja. Hoidke raami käepidet rohukoti peal.

1. Kinnitage rohukoguri raami alumine osa rohukoguri allosas asuvasse soonde.
2. Kinnitage rohukott klambritega rohukoguri raami külge.

1. Kergitage tagakaant.
2. Kinnitage rohukogur raami ülaservale.
3. Asetage rohukoguri alaosa muru väljaviskekanalisse.

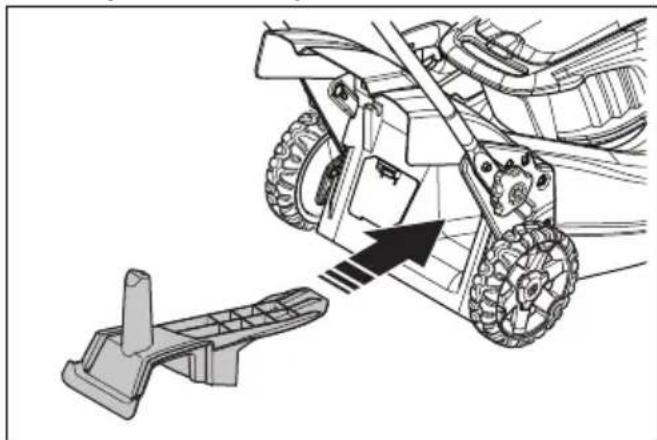

Multšikorgi (lisatarvik) kokkupanek

1. Kergitage tagakaant ja eemaldage rohukogur.
2. Asetage multšikork väljaviskekanalisse.

1. Asendage lõiketera multsimiskomplektis oleva multsimisteraga. Vt jaotist Lõiketera eemaldamine ja vahetamine lk 204.

Töö

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele mõeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:

Täiendav tooteteave.

• Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus oma mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Bluetooth®-i teave (LC 247iX, LC 347iVX, LC 353iVX)

Juhtmeta Bluetooth®-tehnoloogia

Juhtmeta Bluetooth®-tehnoloogia sümbol süttib, kui tootega on ühenduse loonud teie mobiilseade.

Toote seadmine tööasendisse

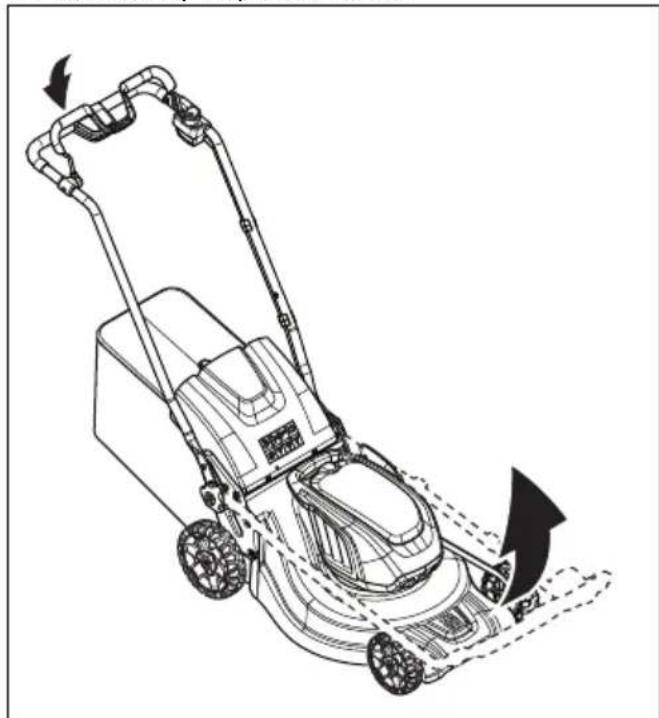

1. Pöörake käepide püstasendisse.

1. Liigutage nuppe üles käepideme suunas, kuni need peatuvad ja kostub klõpsatus.

1. Keerake nupud korralikult kinni.

Lõikamiskõrguse reguleerimine

Lõikamiskõrgust saab seadistada kuuele erinevale kõrgusele.

1. Lõikamiskõrguse vähendamiseks tõmmake lõikamiskõrguse hooba allapoole.
2. Lõikamiskõrguse suurendamiseks lükake lõikamiskõrguse hooba ülespoole.

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Aku

HOIATUS: Enne aku kasutamist lugege läbi ohutust puudutav jaotis ja veenduge, et oleksite kõigest aru saanud. Samuti tuleb läbi lugeda aku ja akulaadija kasutusjuhend ning veenduda, et kogu teave on arusaadav.

Aku olek

Ekraanil kuvatakse aku järelejäänud mahtuvus ja akuga seotud mis tahes probleemid. Aku mahtuvus kuvatakse viie sekundi jooksul pärast seadme väljalülitamist või akunäidiku nupu vajutamisel. Akul olev hoiatussümbol süttib tõrke ilmnemisel. Vt jaotist Aku lk 204.

LED-tuled	Aku olek
Köik LED-tuled põlevad Täis (75-100%).
LED-tuled Aku olek
LED 1, LED 2, LED 3 põ-levad	Aku on laetud 50-75%
LED 1, LED 2 põlevad Aku	on laetud 25-50%
LED 1 põleb Aku on laetud	0-25%
LED 1 vilgub Aku on tühi. Laadige akut.

Aku laadimine

Enne esimest kasutuskorda laadige aku täis. Kliendile tarnimisel on aku laetud üksnes 30% ulatuses.

Märkus: Akulaadija tuleb ühendada tüübisildil näidatud pinge ja sagedusega võrku.

Aku laadimist ei toimu, kui aku temperatuur on üle 50 °C. Enne laadimise alustamist langetab akulaadija aku temperatuuri vajalikule tasemele.

1. Ühendage akulaadija toitejuhtme üks ots akulaadija pesasse.
2. Ühendage akulaadija toitejuhtme teine ots maandatud võrgupistikupesasse. Akulaadijal olev roheline märgutuli vilgub üks kord.

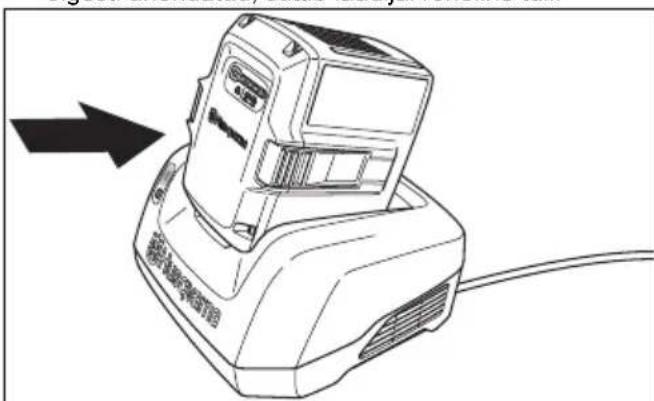

1. Asetage aku akulaadijasse. Kui aku on akulaadijaga õigesti ühendatud, süttib laadijal roheline tuli.

1. Kui aku kõik märgutuled põlevad, on aku täis. Ärge laadige akut kauem kui 24 tundi.
2. Akulaadija toitejuhtme võrgupistikupesast lahutamisel tõmmake pistikust, mitte juhtmest.
3. Eemaldage aku laadjast.

Aku laadimisolek

Husqvarna liitium-ioonakut saab laadida ja kasutada kõikidel laadimistasemetel. Aku ei ole kahjustunud. Täis laetud aku ei tühjene, kui aku laadjasse jätta.

LED-näidik Laadimisolek
LED 1 vilgub 0-25%
LED 1 põleb, LED 2 vilgub	25-50%
LED 1, LED 2 põlevad, LED 3 vilgub	50-75%
LED 1, LED 2, LED 3 põ-levad, LED 4 vilgub	75-100%
LED 1, LED 2, LED 3, LED 4 põlevad	Täielikult laetud

Seadme käivitamine

1. Avage akukaas.
2. Asetage laetud aku ühte akuhoidikusse. Tööaja pikendamiseks asetage teise akuhoidikusse teine laetud aku.
3. Keerake ohutuslüliti asendisse 1.

1. Olge toote taga.

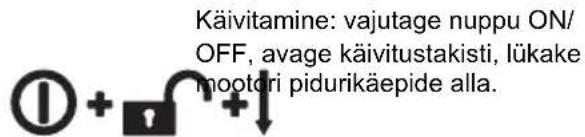

2. Vajutage juhtimispaneelis sisse- ja väljalülitusnuppu (A). Ekraan lülitub sisse. Akunäidikul (B) on kuvatud 2 aku laetuse tase. Töötavat akut tähistav number on kuvatud akunäidiku kõrval. Mudelite LC 347iV, LC 347iVX, LC 353iV, LC 353iVX puhul on ekraanil kuvatud ka määratud kiirus.

1. Avage käivitustõkesti.

1. Lükake mootori pidurikäepidet juhtraua suunas.

Veo kasutamine ratastel LC 347iV, LC 347iVX, LC 353iV, LC 353iVX

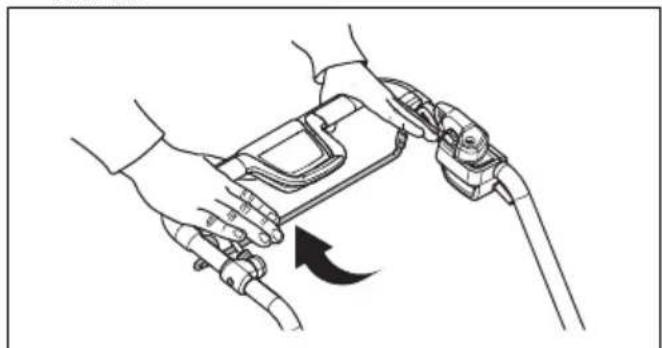

• Veo alustamiseks tõmmake veo käepidet juhtraua suunas.

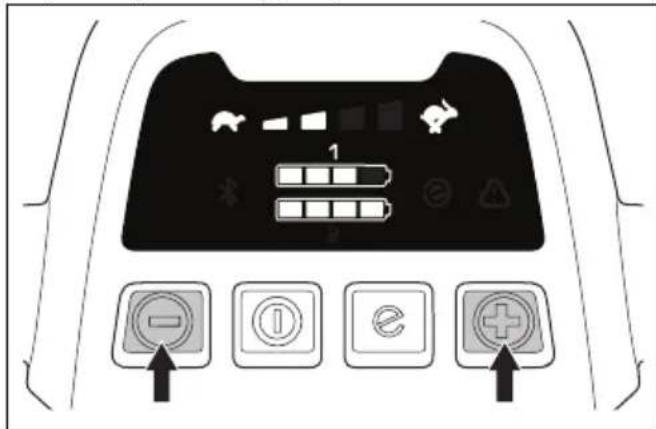

Veokiiruse määramiseks neljas astmes vajutage juhtimispaneelil nuppe + ja -.

• Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele.

Funktsiooni kasutamine

Toode on varustatud akusäästufunktsiooniga, mis pikendab aku tööiga.

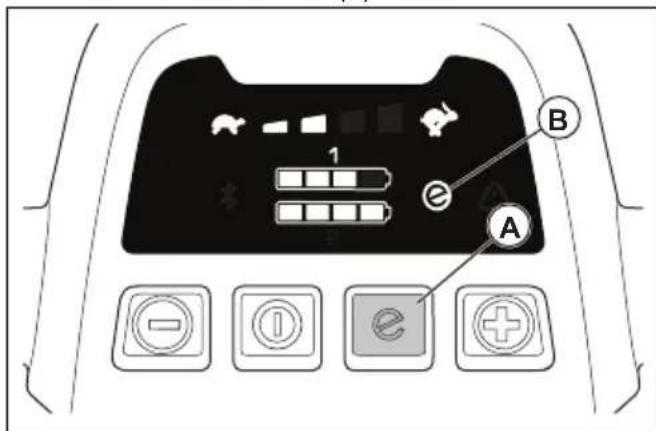

1. Funktsiooni käivitamiseks vajutage nuppu (A). Ekraanil süttib sümbol (B).
2. Funktsiooni peatamiseks vajutage uuesti nuppu. Ekraanil kuvatud sümbol (B) kustub.

Kui maapinna tingimused nõuavad suuremat võimsust, seiskub funktsioon automaatselt. Kui maapinna tingimused seda lubavad, käivitub funktsioon automaatselt uuesti.

Suure koormuse funktsioon

Kui seade niidab märga või pikka rohtu, suureneb mootori pöörete arv minutis automaatselt. Kui koormus langeb, lülitub mootor automaatselt tagasi tavarežiimile.

Toote seiskamine

Kui seadet 10 minuti jooksul ei kasutata, seiskub see automaatselt. Enne toote järelevalveta jätmist keerake ohutuslüliti alati asendisse 0.

1. Mootori seiskamiseks vabastage mootori pidurikäepide.

1. Vajutage juhtimispaneelil sisse- ja väljalülitusnuppu. Kõik põlevad LED-tuled ja ekraanil kuvatud sümbolid kustuvad.

1. Avage akukaas ja keerake ohutuslüliti asendisse 0.

1. Aku eemaldamiseks vajutage kahte vabastusnuppu ja tõmmake aku välja.

1. Laadige akut, kui see on tühjenenud. Lisateavet vt Aku laadimine lk 200.

Hea tulemuse saavutamine

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.
• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.

Muru niitmine ilma paigaldatud rohukoguri või multsikorgita.

Kergitage tagakaant ja eemaldage rohukogur. Kui seadmele on paigaldatud multsikork ja multsimistera, eemaldage need. - Enne seadme kasutamist sulgege tagumine kate.

Seadme töötamise ajal väljub lõigatud rohi tagumise katte alt.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

Hooldusskeem

Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Ohutusjuhised kasutamisel lk 193.

	Igal ka-sutuskor-ral	Üks kord kuus	Igal aas-taal
Üldkontrolli LABVIIIMINE X
Toote puhastamine X
Kontrollige käivitustökestit * X
Veenduge, et toote ohutusseadistel poleks defekte * X
Löikeosa kontrollimine X
Kontrollige lõikekatet * X
Kontrollige mootori pidurikäepidet * X
Veenduge, et ON/OFF nupp tõotaks korralikult ja sellel poleks defekte X
Veenduge, et akul poleks kahjustusi X
Kontrollige aku laetust X
Veenduge, et aku vabastusnPud tõotaksid korralikult ning et aku lukustuks kindlalt seadme külge	X
Veenduge, et akulaadjal poleks kahjustusi ja et see tõotaks korrektsett X
Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.			X

Üldkontrolli läbiviimine

Veenduge, et toote mutrid ja kruvid oleksid pingutatud. Veenduge, et toote juhtmed ei oleks sellises asendis, kus need võiksid kahjustada saada.

Toote puhastamine

• Puhastage plastosi puhta ja kuiva lapiga.
• Ärge puhastage seadet veega. Vesi võib pääseda aku või mootori sisse ja põhjustada lühise või kahjustada toodet.
• Ärge kasutage seadme puhastamiseks survepesurit.
• Ärge valage vett otse mootorile.
• Eemaldage lehed, muru ja pori harja abil.

Aku ja akulaadija puhastamine

ETTEVAATUST: Ärge puhastage akut või akulaadijat veega.

• Enne aku asetamist akulaadjasse veenduge, et aku ja akulaadija oleksid puhtad ja kuivad.
• Puhastage akuklemmid suruõhu või pehme ja kuiva riidelapiga.
• Puhastage aku ja akulaadija välispinnad pehme ja kuiva riidelapiga.

Lõikeosa kontrollimine

HOIATUS: Juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

HOIATUS: Liikeosa hooldamisel kandke kaitsekindaid. Liiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja pragude suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Lõiketera eemaldamine ja vahetamine

1. Lukustage lõiketera mõne puuklotsiga.

1. Eemaldage lõiketera polt.
2. Eemaldage lõiketera.
3. Eemaldage lõiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.
4. Kontrollige mootori võlli ja veenduge, et see poleks väändunud.
5. Uue lõiketera kinnitamisel suunake nurksed otsad lõikekorpuse poole.

1. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.
2. Lukustage lõiketera mõne puuklotsiga. Kinnitage vedruseib ning pingutage polti ja seibi pingutusmomendiga 23-28 Nm.

1. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Veaotsing

Aku

Aku LED-tuli Võimalikud	tõrked Võimalik tegevus
Roheline LED-tuli vilgub	Akupinge on kadal Laadige aku. Vt jaotist	Aku laadimine lk 200.
Aku LED-tuli Vöimalikud	örked Vöimalik tegevus
Törke LED-tuli vilgub Aku	on tühjenenud Laadige aku. Vt jaotist	Aku lk 204.
	Tökeskonna temperatuur on liiga kõrge või madal	Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10 kuni 40 °C.
	Ülepinge Kontrollige, kas võrgupinge	vastab seadme mudeli etiketil märgitule.
		Eemaldage aku laadjast. Oodake viis sekundit ja proovige akut uesti laada. Probleemi pääsimise korral võtke ühendust volitatud hooldustökojaga.
Põleb törke LED-tuli Elementide erinevus on liiga suur (1 V)		Pöörduge volitatud hooldustökoja poole.

Akulaadur

Akulaadija LED-tuli Või	malikud törked Võimalik tegevus
Törke LED-tuli vilgub Tõokeskkonna temperatuur on lii-ga kõrge või madal	Kasutage akulaadijat keskkonnas, mille temperatuur jääb vahemikku 5 kuni 40 °C.
Põleb törke LED-tuli Põörduge volitatud hooldustökoja poole

Juhtpaneel

Klahvistik Törkekood	(vilku-miste arv)	Vöimalikud törked Vöimalik lahendus
Törke LED-tuli vil-gub	3 Mootor ülekoormu	S Suurendage lõikamiskörgust.	Vt jaotistLõikamiskörguse reguleerimine Ik 199.
	5 Mootor kiirus lang	eb liigset ja mootor seiskub
	10 Mootor juhtseade	on liiga kuum	Seisake mootor ja oodake, kuni see on jahtunud
	2 Lõiketera liikumine	on takista-tud	Juhusliku käivitumise vältimiseks keera-ke ohutuslūlii asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit. Veenduge, et lõiketera saaks vabalt pöö-relda. Probleemi pääsimise korral võtke ühendust volitatud hooldustökojaga
	9 Aku tõrge või aku	signaali po-le	Asetage aku ùigesti seadmesse ja kont-rollige akukonnektorit. Kui aku tõrke LED-tuli vilgub. Vt jaotist Aku Ik 199.
Seade seiskub 8 Aku	on tühjenenud	Laadige aku. Vt jaotist	Aku laadimine Ik 200.
	0 Akukonnektor iõrge	Kontrollige akukonnektorit
Muud tõrked	Muude tõrgete ilmnemise korral keerake ohutuslūlii asendisse 0, eemaldage aku ja võtke ühendust volitatud hooldustökojaga.

Transportimine, hoiulepanek ja utiliseerimine

Sissejuhatus

HOIATUS: Transportimise ajal juhusliku käivitumise vältimiseks keerake ohutusiüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

Seadme seadmine transportasendisse

1. Keerake alumised hoovad lahti.
2. Liigutage nupud toote VASAKUL ja paremal küljel olevatesse soonetesse.

3. Keerake käepide ettepoole.

4. Eemaldage rohukogur.

Transportimine

• Liitium-ioonakudele kehtivad ohtlike kaupade veonõuded.
• Kaubandusliku transpordi korral tuleb järgida pakendamise ja märgistamise erinõudeid.

Toote transportimiseks ettevalmistamisel järgige kindlasti ohtlikele ainetele kehtivaid eeskirju. Kehtida võivad ka kohalikud eeskirjad. - Transpordi ajaks tuleb aku alati eemaldada. - Katke akukonnektorid isoleerteibiga ja veenduge, et aku ei saaks transportimise ajal liikuma hakata. - Kinnitage seade transportimise ajaks.

Hoiustamine

• Hoiustamise ajaks tuleb aku alati eemaldada.
• Õnnetuste vältimiseks veenduge, et aku ja seade poleks hoiustamise ajal ühendatud. Hoidke akulaadijat suletud ja kuivas kohas. Hoidke akut ja akulaadijat kuivas kohas, kus pole niiskust ja miinuskraade.
• Ladustamise ajaks lahutage aku akulaadija küljest.
• Ärge hoidke akut kohas, kus võib tekkida staatiline elekter. Ärge hoidke akut metallkastis.
• Hoidke akut kohas, mille temperatuur jääb vahemikku 5 kuni 25 °C, ja kuhu ei paista otsene päikesevalgus. Hoidke akulaadijat kohas, mille temperatuur jääb vahemikku 5 kuni 45 °C, ja kuhu ei paista otsene päikesevalgus.
• Enne aku pikemaajalist hoiustamist laadige see 30-50% ulatuses täis.
• Hoidke seadet, akut ja akulaadijat suletud ruumis, kuhu ei pääse lapsed ja volitamata kõrvalised isikud.
• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus.

Kõrvaldamine

Tootel või selle pakendil olevad sümbolid viitavad, et toodet ei tohi visata olmeprügi hulka. See tuleb toimetada ettenähtud vastuvõtupunkti, kus elektri- ja elektronikaseadmed võetakse uuesti ringlusesse.

Hoolitsedes toote eest õigel viisil aitate vähendada võimalikke negatiivseid mõjusid keskkonnale ja inimestele, mis võivad avalduda toote vale käitlemise korral. Lisateabe saamiseks toote ringlussevõtu kohta pöörduge vastava kohaliku ametkonna, jäätmekäitlusettevõtte või toote müünud kaupluse poole.

Tehnilised andmed

	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	3iVX/LC 353iV
Teramootor
MootoriHOUSE (harjadeta) 36	V	BLDC (harjadeta) 36 V	BLDC (harjadeta) 36 V
Mootori põörlemissagedus - SavE, p/min 2600
Mootori põörlemissagedus - nimisagedus, p/min	2600 2600
Mootori põörlemissagedus - suur koormus, p/min	3000 3000 3000
Mootori põörlemissagedus - max kW 0,96 0,96 1	3500 3500 3500
Mootori vãljundvõimsus - max kW 0,96 0,96 1	05
Mootori vãljundvõimsus - nimivõimsus, kW 0,75 0,75 0,9
Veomootor
Mootori vãljundvõimsus - nimivõimsus, kW - 0,25 0,25
Iselikumiskiirus, km/h - 3,0-4,5 3,0-4,5
Reguleeritavad kiusetasemed - 4 4
Kaal
Kaal ilma akuta (kg) 24 26 28
Aku
Aku tõüp Husqvarna Akuseeria Husqvarna Akuseeria
Aku tõöaeg
Aku tõöaeg, min, (vabajooksul) SavE on akti-veeritud, ühe Husqvarna 5,2 Ah akuga (Bli200).	43 43 32
Aku tõöaeg, min, (vabajooksul) standardre-žim on aktiveeritud, ühe Husqvarna 5,2 Ah akuga (Bli200).	30 30 20
Mūraemissioon 22
Helitugevuse tase, dB(A)	94 94 97
Mūravõimsustase, garanteeritud LWA dB(A)	95 95 98
Mūratase 23
Heliröhutase kasutaja kõrva juures, dB(A)	82 82 86
Vibratsionitase 24

	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 353iV
Käepide, m/s2	0,42 0,42 2,64
Löikeosa
Löikekörrgus, mm 20–75 mm 20–75 mm 20–75	mm
Niitmislaius, cm 47 47 53
Löiketera, standardne Kogur 5905934-10 Kogur 5905934-10 Kogur 590757-10
Löiketera, lisatarvik Mulch 5907010-10 Mulch	5907010-10 Mulch 5950072-10
Rohukoguri maht liitrites 55 55 60

Bluetooth®-tehnoloogia raudiosage-duse andmed	LC 247iX LC 347iVX LC	353iVX
Sagedusala, GHz 2,4-2,4835 2,4-2,4835	35 2,4-2,4835
Väljundvöimsus, max. dBm 4	4	4

Heakskiidetud akud	TÜüp	Aku mahtuvus, Ah	Pinge, V	Kaal, nela/ kg
BLi20	Liitiumioonaku	4,0	36	2,6/1,2
BLi30	Liitiumioonaku	7,7	36	4,2/1,9
BLi200	Liitiumioonaku	5,2	36	2,8/1,3
BLi300	Liitiumioonaku	9,4	36	4,1/1,9

Märarletud akude heakskiidetud akulaadijad, BLi	Sisendpinge, V	Sagedus, Hz	Voimsus, W
QC80	100-240	50-60	80
QC80F	12	0	80
QC250	100-240	50-60	250
QC330	100-240	50-60	330
QC500	100-240	50-60	500

EÜ vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab käesolevaga, et muruniiduk Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX alates aastast 2018 vastab järgmiste NÕUKOGU DIREKTIIVIDE nõuetele:

2011/65/EL (8. juuni 2011), teatavate ohtlike ainete kasutamise piiramise kohta; 2006/42/EÜ (17. mai 2006), masinadirektiiv; 2000/14/EÜ (8. mai 2000), müradirektiiv.

Lisateavet müra taseme kohta vt Tehnilised andmed lk 207.

Rakendatud on järgmisi standardeid:

EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6, ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581

Kui pole märgitud teisiti, mõeldakse ülalpool loetletud standardite all nende kõige viimaseid avaldatud versioone.

Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on

läbi viinud vastavushindamise kooskõlas direktiivi 2000/14/EÜ lisaga VI.

Huskvarna, 2020-04-22

Claes Losdal, aiandustoodete arendusdirektor (Husqvarna AB volitatud esindaja, tehnilise dokumentatsiooni vastutav juht)

Registreeritud kaubamärgid

Bluetooth®i sõnamärk ja logod on ettevõtte Bluetooth SIG, Inc. registreeritud kaubamärgid ja ettevõte Husqvarna kasutab neid litsentsi alusel.

Sisukord

Sissejuhatus 210

Veatuvastus. 228

Ohutus 214
