HASZNÁLATI ÚTMUTATÓ LC 247iX HUSQVARNA

• Bevezető p. 285
• Biztonság p. 289
• Összeszerelés p. 297
• Üzemeltetés p. 298
• Karbantartás p. 303
• Hibaelhárítás p. 305
• Szállítás, tárolás és ártalmatlanítás p. 306
• Műszaki adatok p. 307
• EK megfelelőségi nyilatkozat p. 310

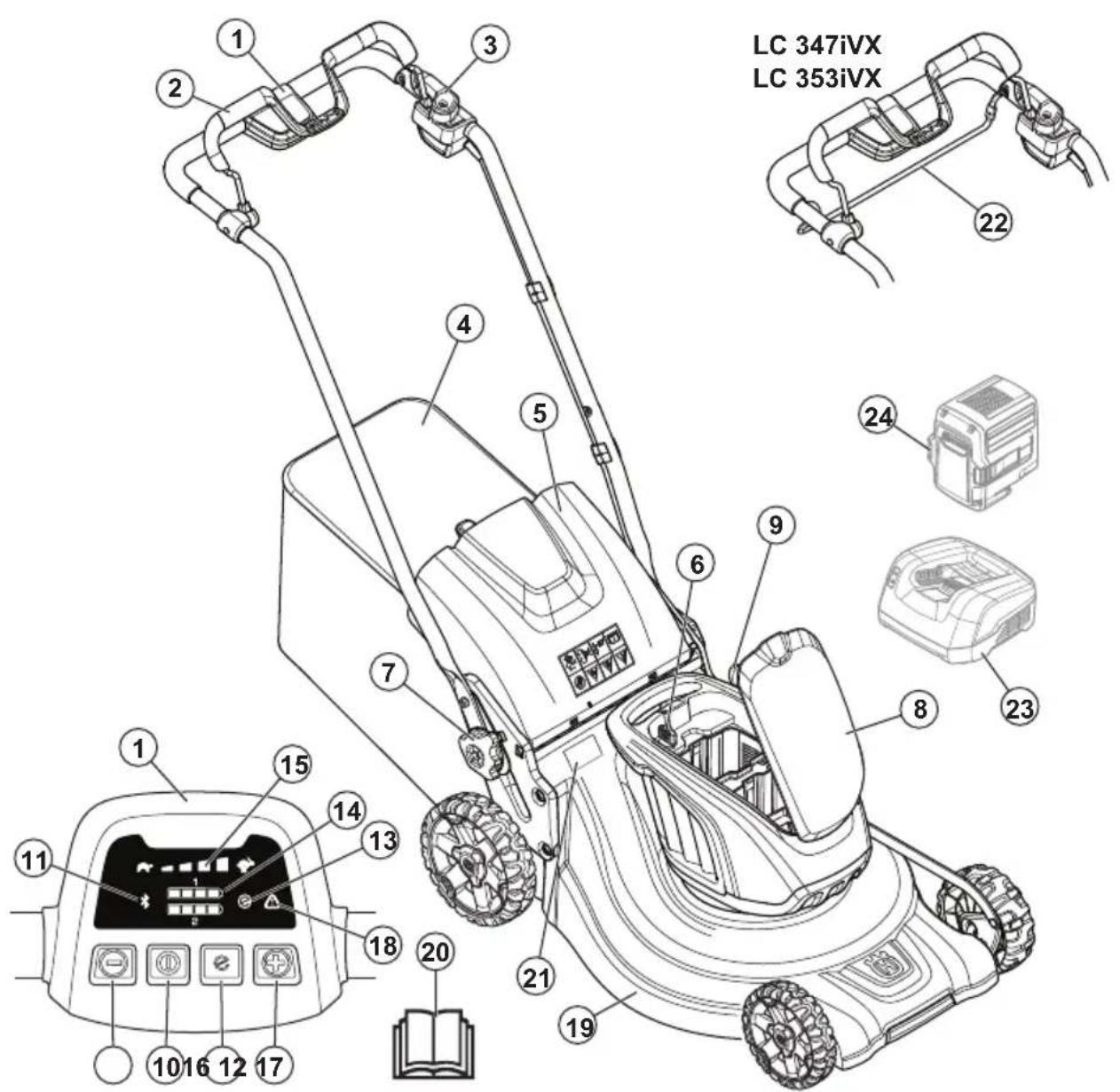

• Bejegyzett védjegyek Bevezető Termékleírás A termék egy gyalog kísért forgókéses fűnyíró. A fű egy fűgyűjtőben kerül gyűjtésre. Vegye ki a fűgyűjtőt a fű hátsó ürítéséhez. Csatlakoztasson egy porhanyító készletet (tartozék) a fű műtrágyázásra való vágásához. Rendeltetésszerű használat A termék fűnyírásra szolgál. Ne használja a terméket egyéb feladatokra. 1627 - 002 - 18.01.2021 285A termék áttekintése p. 310

9. Vágásimagasság-szabályozó

10. BE-/KI kapcsoló gomb

vezeték nélküli technológia jelzőikonja

14. Akkumulátorjelző

15. Sebesség kijelző (LC 347iV, LC 347iVX, LC 353iV,

16. Sebesség csökkentése gomb (LC 347iV, LC 347iVX,

LC 353iV, LC 353iVX)

17. Sebesség növelése gomb (LC 347iV, LC 347iVX,

20. Kezelői kézikönyv

22. Kerékhajtás kapcsoló kar (LC 347iV, LC 347iVX,

LC 353iV, LC 353iVX)

23. Akkumulátortöltő (tartozék)

24. Akkumulátor (tartozék)

286 1627 - 002 - 18.01.2021A termék szimbólumai FIGYELMEZTETÉS! Körültekintően járjon el, és megfelelően használja a terméket. A gép a kezelő és mások súlyos sérülését és halálát okozhatja. Olvassa el figyelmesen a használati utasítást, és győződjön meg arról, hogy megértette azt, mielőtt a terméket használatba veszi. A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől. Legyen óvatos a kivetett és visszapattanó tárgyakkal. Figyelmeztetés: Tartsa távol kezét és lábát a forgó késektől. Figyelmeztetés: Tartsa távol kezét és lábát a forgó alkatrészektől. Karbantartás vagy javítás előtt vegye ki az eltávolítható biztonsági kulcsot. Óvja a terméket az esőtől. A termék és a termék csomagolása nem minősül háztartási hulladéknak. Újrahasznosítását egy elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni. Ez a termék megfelel az Európai Unió vonatkozó előírásainak. Ez a termék megfelel az Eurázsiai Gazdasági Unió vonatkozó előírásainak. 1627 - 002 - 18.01.2021 287Ez a termék megfelel a vonatkozó UkrSEPRO előírásoknak. Ez a termék megfelel a vonatkozó RCM előírásoknak. Csak Ausztráliára/Új- Zélandra vonatkozik A 2000/14/EK számú európai irányelvnek és New South Wales „Környezetben történő munkavégzés (zajszabályozás) szabályozása, 2017” irányelvének megfelelő környezeti zajszennyezés. A zajszennyezésre vonatkozó adatok a gép címkéjén és a Műszaki adatok című fejezetben találhatók. A termék cseppálló. Indítási eljárás: nyomja meg az ON/OFF gombot, lazítsa meg az indí- tásgátlót, nyomja lefelé a motorfékfo- gantyút. A leállításhoz engedje el a motorfékfogantyút. Lassú Gyors Beolvasható kód Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik. Jelzés a terméken Tartsa távol kezét és lábát a forgó késektől. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

1627 - 002 - 18.01.2021Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna 1627 - 002 - 18.01.2021 289kereskedőjével a folytatás előtt.

Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

Soha ne engedje, hogy gyermekek vagy a kezelési utasításokat nem ismerő személyek használják a készüléket. A helyi rendelkezések adott esetben kezelési korhatárt szabhatnak meg

Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

Ne használja a terméket, ha hibás.

Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta. A munkaterület biztonsága

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.

A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.

Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.

Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek

1627 - 002 - 18.01.2021akadályozzák a termék biztonságos üzemeltetését.

Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fű akadályokat rejthet.

A lejtőkön levő fű nyírása veszélyes lehet. Meredek lejtőkön/emelkedőkön ne nyírjon füvet. Ne használja a terméket 15 foknál meredekebb lejtőn.

Lejtős terepen rendkívül óvatosan váltson irányt. Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.

Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást. Munkabiztonság

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés292. oldalon

Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.

Ne működtesse a terméket esős vagy nedves körülmények között. A termékbe jutó víz növeli az áramütés kockázatát.

Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Állítsa le a motort, fordítsa a biztonsági kulcsot „0” állásba, és vegye ki az akkumulátort. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg 1627 - 002 - 18.01.2021 291a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

Amikor a motor működésben van, soha ne rögzítse tartósan a motorfékfogantyút a fogantyúhoz.

Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

Mindig maradjon a termék mögött, amikor működteti.

A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.

Ne döntse meg a terméket, ha a motor jár.

Legyen óvatos, amikor hátrafelé húzza a terméket.

Soha ne emelje fel a terméket, ha a motor jár. Ha mindenképpen fel kell emelnie a terméket, először állítsa le a motort, a biztonsági kulcsot fordítsa „0” állásba, és vegye ki az akkumulátort.

Ne sétáljon hátrafelé a termék működtetése során.

Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdákon.

Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja

1627 - 002 - 18.01.2021nyitott cipőben vagy mezítláb a terméket.

Viseljen vastag, hosszú szárú nadrágot.

Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor. Biztonsági eszközök a terméken

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel. A vágóburkolat ellenőrzése A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

• Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés. Biztonsági kulcs A biztonsági kulcs az akkumulátorfedél alatt helyezkedik el. A biztonsági kulcs csatlakoztatja a motort ellátó akkumulátort.

A biztonsági kulcs ellenőrzéséhez indítsa be, majd állítsa le a motort.

Ha a biztonsági kulcs megfelelően működik, a motor csak akkor indítható be, ha a biztonsági kulcs az „1” állásba van fordítva. Motorfékfogantyú A motorfékfogantyú a motor leállítására szolgál. Ha elengedi a motorfékfogantyút, a motor leáll. A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a motorfékfogantyút. Ha a motor 3 másodpercen belül nem áll le, állíttassa be 1627 - 002 - 18.01.2021 293egy hivatalos Husqvarna szakszervizben a motorféket. Az indításgátló ellenőrzése Bizonyosodjon meg arról, hogy az indításgátló megakadályozza a motor elindulását.

1. Nyomja a motorfékfogantyút

a fogantyú irányába. Az indításgátló megakadályozza a mozgást.

3. Engedje ki az indításgátlót,

és győződjön meg arról, hogy az visszatér alaphelyzetbe. Az akkumulátorral kapcsolatos biztonsági előírások

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A Husqvarna tölthető akkumulátorokat csak a kompatibilis Husqvarna termékek tápellátására használja. Ne használja az akkumulátort más eszközök áramforrásaként, mivel ez balesetveszélyes.

Ne használjon nem újratölthető akkumulátorokat.

Elektromos áramütés veszélye. Ne csatlakoztassa az akkumulátorsarukat kulcsokhoz, érmékhez, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.

Ne tegyen tárgyakat az akkumulátor szellőzőnyílásaiba.

Tartsa távol az akkumulátort a közvetlen napsütéstől, hőtől és nyílt lángtól. Az akkumulátor felrobbanhat, és súlyos égési, illetve vegyi égési sérüléseket okozhat.

Tartsa az akkumulátort esős, nedves környezettől távol.

Tartsa az akkumulátort mikrohullámoktól és magas nyomástól távol.

1627 - 002 - 18.01.2021• Soha ne próbálkozzon az akkumulátor szétszerelésével vagy széttörésével.

Ha az akkumulátor szivárog, ne hagyja, hogy a folyadék bőrre vagy szembe kerüljön. Ha a folyadékhoz ért, nagy mennyiségű vízzel tisztítsa meg az adott testfelületet, és forduljon orvoshoz.

Az akkumulátort -10 °C és 40 °C közötti hőmérsékleten használja.

Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Lásd:

akkumulátor és az akkumulátortöltő tisztítása304. oldalon

Ne használjon meghibásodott vagy sérült akkumulátort.

A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, érméktől, ékszerektől. Az akkumulátortöltő készülék biztonsága

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A QC akkumulátortöltőket csak a Husqvarna csereakkumulátorok töltésére használja.

Áramütés vagy rövidzárlat veszélye. Ne tegyen tárgyakat a töltő szellőzőnyílásaiba. Ne próbálkozzon az akkumulátortöltő szétszerelésével. Ne érintsen a töltő csatlakozóihoz fémtárgyat. Használjon jóváhagyott hálózati aljzatot.

A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

Rendszeresen ellenőrizze, hogy az akkumulátortöltő tápkábele nem sérült-e, és hogy nincs rajta repedés.

Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a hálózati tápkábelt húzza. 1627 - 002 - 18.01.2021 295• Tartsa távol a hálózati tápkábelt és a hosszabbítókábelt a víztől, az olajtól és az éles élektől. Ügyeljen rá, hogy a kábel ne csípődjön be ajtóba, korlátba vagy hasonló tárgyba. Ilyen esetben a töltő feszültség alá kerülhet.

Soha ne tisztítsa vízzel az akkumulátortöltőt.

Az akkumulátortöltőt 8 éven felüli gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező, vagy az akkumulátortöltő működtetésében járatlan személyek is használhatják, amennyiben ezt felügyelet mellett teszik, illetve ismerik a készülék biztonságos működtetésének módját és az azzal járó veszélyeket. Gyermekek nem játszhatnak az akkumulátortöltővel. Gyermekek csak felügyelet mellett végezhetnek tisztítást és karbantartást.

Ne töltsön nem újratölthető akkumulátorokat a töltővel.

Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Ne takarja le a töltőkészüléket. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a dugóját.

Ne használjon meghibásodott vagy sérült akkumulátortöltőt.

Az akkumulátort csak jó szellőzésű helyiségben, napfénytől távol töltse. Ne töltse az akkumulátort nedves körülmények között. Biztonsági utasítások a karbantartáshoz

termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A véletlen beindítás elkerülése érdekében karbantartáskor fordítsa a biztonsági kulcsot „0” állásba, és távolítsa el az akkumulátort. A karbantartás megkezdése előtt várjon legalább 5 másodpercet.

A termék élettartamának növelése és a balesetveszély elkerülése érdekében végezze el szakszerűen a karbantartási műveleteket. Bízza hivatalos szervizműhelyre a professzionális javítást. Bővebb információért forduljon a legközelebbi szakszervizhez.

Csak a felhasználói kézikönyvben megadott

1627 - 002 - 18.01.2021karbantartást végezze el. Komolyabb beavatkozásokat csak hivatalos szakszerviz végezhet.

A vágószerkezet használata során viseljen strapabíró védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

A legjobb és legbiztonságosabb teljesítmény érdekében tartsa a vágóéleket élesen és tisztán.

Rendszeresen ellenőriztesse a gépet a szakszervizzel, és végeztesse el a szükséges beállításokat és javításokat.

A sérült, kopott vagy törött alkatrészt cserélje ki.

Kövesse a tartozékcserére vonatkozó utasításokat. Kizárólag a gyártótól származó tartozékokat használja.

Ha nincs használatban, tartsa a terméket, az akkumulátort és az akkumulátortöltőt elkülönítve egy száraz, beltéri és zárt területen. Gondoskodjon róla, hogy gyermekek és felhatalmazással nem bíró személyek ne férhessenek hozzá a termékhez, az akkumulátorhoz és az akkumulátortöltőhöz. Összeszerelés Bevezető FIGYELMEZTETÉS: A termék összeszerelése előtt olvassa el a biztonságra vonatkozó fejezetet. FIGYELMEZTETÉS: A véletlen beindítás elkerülése érdekében az összeszereléskor fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet. A fogantyú beállítása

1. Lazítsa meg az alsó csavarokat.

2. A gombokat a termék bal és jobb oldalán is

csúsztassa a hornyok alsó végébe.

3. Állítsa a fogantyú magasságát a két lehetséges

pozíció egyikébe. 1627 - 002 - 18.01.2021 2974. A gombokat ütközésig csúsztassa a fogantyú irányába, amíg egy kattanó hangot nem hall.

5. Teljesen húzza meg a gombokat.

A fűgyűjtő doboz felszerelése

1. Rögzítse a fűgyűjtő keretét a fűzsákban úgy, hogy a

fűzsák merev része alul legyen. A keret fogantyúja a fűzsák tetején legyen.

2. Illessze a fűgyűjtő keret alsó részét a fűgyűjtő alján

3. A kapcsokkal rögzítse a fűzsákot a fűgyűjtő

4. Emelje fel a hátsó burkolatot.

5. Csatlakoztassa a fűgyűjtőt a vázszekrény felső

6. Helyezze a fűgyűjtő alsó részét a fűkidobó

csatornába. A mulcsozó dugó (tartozék) összeszerelése

1. Emelje fel a hátsó burkolatot, és vegye ki a fűgyűjtőt.

2. Helyezze a mulcsozó dugót a fűkidobó csatornába.

3. Cserélje ki a kést a mulcsozókészlethez mellékelt

mulcsozókésre. Lásd az A kés eltávolítása és cseréje304. oldalon fejezetet. Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Husqvarna Connect A Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez:

• Bővebb termékinformációk.

• Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban. A Husqvarna Connect használatának megkezdése

2. Regisztráljon egy fiókot a Husqvarna Connect

3. A termék csatlakoztatásához és regisztrálásához

kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat. 298 1627 - 002 - 18.01.2021Bluetooth

vezeték nélküli technológia

vezeték nélküli technológia szimbólumaakkor világít, amikor a mobilkészülék csatlakoztatva vana termékhez. A termék működési pozícióba állítása 1. Hajtsa ki a fogantyút a legfelső pozícióba.2. A gombokat ütközésig csúsztassa a fogantyúirányába, amíg egy kattanó hangot nem hall.3. Teljesen húzza meg a gombokat. A vágási magasság beállítása A vágási magasság 6 különböző szintre állítható.1. A vágási magasság csökkentéséhez mozgassalefelé a vágási magasságot szabályozó kart.2. A vágási magasság növeléséhez mozgassa felfelé avágási magasságot szabályozó kart. VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajbaütközhetnek, ha a pázsit felülete nemegyenletes. Akkumulátor FIGYELMEZTETÉS:

akkumulátor használata előtt el kell olvasniaés meg kell értenie a biztonságról szólófejezetet. Olvassa el figyelmesen azakkumulátorhoz és az akkumulátortöltőhözmellékelt használati útmutatót is. Akkumulátorállapot A kijelző jelzi az akkumulátor töltöttségét, valamint azt,hogy van-e valami probléma az akkumulátorral. Azakkumulátortöltöttség jelzése 5 másodpercig látható atermék kikapcsolása, illetve az akkumulátorjelző gombmegnyomása után. Hiba esetén az akkumulátor1627 - 002 - 18.01.2021 299figyelmeztető lámpája világít. Lásd: Akkumulátor305. oldalon

LED lámpák Akkumulátorállapot Minden LED világít Teljes töltöttség (75– 100%) Az 1., 2. és 3. LED világít Az akkumulátor töltöttsé- ge 50–75%-os Az 1. és 2. LED világít Az akkumulátor töltöttsé- ge 25–50%-os Az 1. LED világít Az akkumulátor töltöttsé- ge 0–25%-os Az 1. LED villog. Az akkumulátor lemerült. Töltse fel az akkumulátort. Az akkumulátor töltése Az első használat előtt töltse fel az akkumulátort. Az akkumulátor gyárilag csak 30%-ra van feltöltve. Megjegyzés: Az akkumulátortöltőt a típustáblán szereplő feszültségű és frekvenciájú áramforráshoz kell csatlakoztatni. Ha az akkumulátor hőmérséklete 50 °C felett van, a töltés nem indul el. Az akkumulátortöltő csökkenti az akkumulátor hőmérsékletét, mielőtt megkezdené annak töltését.

1. Csatlakoztassa az akkumulátortöltőhöz való

tápkábel egyik végét az akkumulátortöltő aljzatához.

2. Csatlakoztassa az akkumulátortöltőhöz való

tápkábel másik végét egy földelt hálózati aljzathoz. Egyszer zölden felvillan a töltő LED-je.

3. Helyezze az akkumulátort a töltőbe. Az akkumulátor

és a töltő közötti helyes érintkezésről a töltőn lévő zöld lámpa világítása tanúskodik.

4. Ha az akkumulátoron az összes LED világít, az

akkumulátor teljesen fel van töltve. Az akkumulátort legfeljebb 24 óráig töltse.

5. Az akkumulátortöltő fali aljzatból történő

kihúzásához a dugaszt húzza, ne a tápkábelt.

6. Vegye ki az akkumulátort a töltőből.

Akkumulátortöltési állapot A Husqvarna lítiumion-akkumulátorok bármilyen töltöttségi szintnél tölthetők vagy használhatók. Ez nem árt az akkumulátornak. A teljesen feltöltött akkumulátor a töltőkészülékben hagyva sem veszít a töltöttségéből. LED-es kijelző Töltési állapot Az 1. LED villog. 0%–25% Az 1. LED világít, a 2. LED villog 25%–50% Az 1. és 2. LED világít, a

50%–75% Az 1., 2. és 3. LED világít, a 4. LED villog. 75%–100% Az 1., 2., 3. és 4. LED vi- lágít Teljesen feltöltve A termék elindítása

1. Nyissa fel az akkumulátorfedelet.

2. Helyezze a feltöltött akkumulátort az

akkumulátortartók egyikébe. Hosszabb használati idő esetén tegyen egy második feltöltött akkumulátort a másik akkumulátortartóba.

1627 - 002 - 18.01.20213. Állítsa a biztonsági kulcsot „1” állásba.

4. Maradjon a termék mögött.

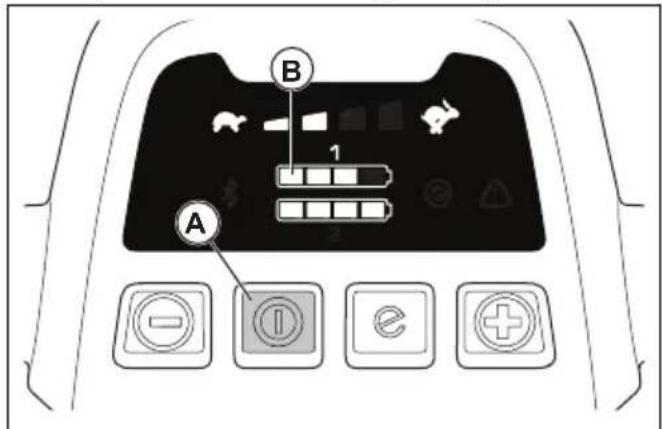

5. Nyomja meg a vezérlőpanelen lévő ON/OFF gombot

(A). A kijelző világítani kezd. Az akkumulátorjelző (B) a két akkumulátor töltöttségi szintjét jeleníti meg. Az akkumulátorjelző mellett a használatban lévő akkumulátor száma látható. Az LC 347iV, LC 347iVX, LC 353iV, LC 353iVX modellek esetében a kijelző a beállított sebességet is megjeleníti.

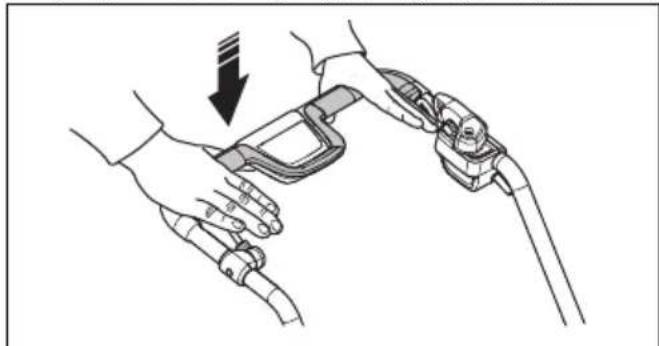

6. Oldja ki az indításgátlót.

7. Nyomja a motorfékfogantyút a fogantyú irányába.

A kerekeken levő meghajtó használata LC 347iV, LC 347iVX, LC 353iV, LC 353iVX

• A meghajtás indításához húzza a kerékhajtás kapcsoló kart a fogantyú irányába.

• A vezérlőpanel + és - gombjainak megnyomásával 4 lépésben állíthatja a haladási sebességet.

• Engedje el a kerékhajtás kapcsoló kart, hogy kikapcsolja a meghajtást, például amikor akadály közelébe ér. A funkció használata A termék akkumulátorkímélő funkcióval () rendelkezik, amely hosszabb üzemidőt biztosít.

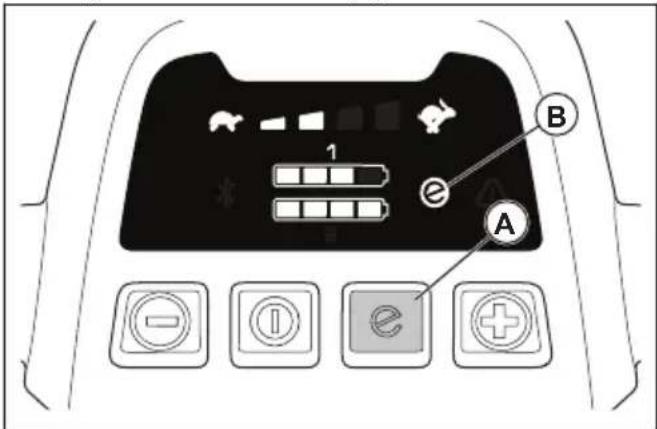

1. A funkció elindításához nyomja meg a gombot (A). A

kijelzőn lévő szimbólum (B) világítani kezd. 1627 - 002 - 18.01.2021 3012. A funkció leállításához nyomja meg ismét a gombot. A kijelzőn lévő szimbólum (B) kialszik.

A funkció automatikusan leáll, ha a talajkörülmények nagyobb teljesítményt követelnek meg. A funkció automatikusan újra bekapcsol, ha a talajkörülmények lehetővé teszik. Nagy terhelésű üzemmód funkció Ha a termékkel hosszú vagy nedves füvet vág, a motor automatikusan növeli a fordulatszámot. A motor normál módba tér vissza, ha a nincs szükség nagy terhelésre. A termék leállítása A termék automatikusan leáll, ha 10 percig nem használja. Mindig állítsa a biztonsági kulcsot „0” állásba, ha a terméket felügyelet nélkül hagyja.

1. A motor leállításához engedje fel a

2. Nyomja meg a vezérlőpanelen lévő ON/OFF

gombot. A kijelzőn lévő összes fény és szimbólum kialszik.

3. Nyissa fel az akkumulátorfedelet, és fordítsa a

biztonsági kulcsot „0” állásba.

4. Az akkumulátor eltávolításához nyomja meg a két

kioldógombot, és húzza ki az akkumulátort.

5. Töltse fel a gyenge töltöttségű akkumulátort. További

információért lásd: Az akkumulátor töltése300. oldalon

Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.

• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton. Fű vágása fűgyűjtő vagy mulcsozó dugó nélkül

• Emelje fel a hátsó burkolatot, és vegye ki a fűgyűjtőt.

• Ha van felszerelve mulcsozó dugó és mulcsozókés, szerelje le azokat.

• Zárja le a hátsó burkolatot, mielőtt használni kezdené a terméket.

1627 - 002 - 18.01.2021A termék használatakor a levágott fű a hátsó burkolat alatt ürül. Karbantartás Bevezető FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Karbantartási terv A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A *-gal jelölt karbantartásokhoz az utasításokat lásd: Biztonsági utasítások az üzemeltetéshez292. oldalon

Minden használat során Havonta Évsza- konként Végezzen általános ellenőrzés X Tisztítsa meg a terméket X Ellenőrizze az indításgátlót * X Ellenőrizze, hogy nem hibásak-e a termék biztonsági eszközei * X Ellenőrizze a vágószerkezetet X Ellenőrizze a vágóburkolatot * X Ellenőrizze a motorfékfogantyút * X Győződjön meg az ON/OFF gomb megfelelő, hibátlan működéséről X Ellenőrizze, nem sérült-e az akkumulátor X Ellenőrizze az akkumulátor töltöttségét X Ellenőrizze, működnek-e az akkumulátor kioldógombjai, és megfelelően rögzül-e az akkumulátor a termékben

Ellenőrizze az akkumulátortöltő épségét; győződjön meg arról, hogy megfelelően működik-e.

Ellenőrizze az akkumulátor és a termék közötti csatlakozásokat. Ellenőrizze az akkumulátor és az akkumulátortöltő közötti csatlakozásokat is.

Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok meg vannak-e szorítva a terméken.

• Ellenőrizze, hogy a termék kábelei úgy helyezkednek-e el, hogy ne tudjanak megsérülni. A termék tisztítása

• A műanyag részeket tiszta, száraz törlőkendővel tisztítsa.

• A termék tisztításához ne használjon vizet. A víz az akkumulátorba vagy a motorba jutva azok rövidzárlatát vagy a termék károsodását okozhatja.

• Ne használjon nagynyomású mosót a termék tisztításához.

• Ne irányítsa a vízsugarat közvetlenül a motorra.

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket. 1627 - 002 - 18.01.2021 303Az akkumulátor és az akkumulátortöltő tisztítása VIGYÁZAT: Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt.

• Mielőtt az akkumulátort a töltőkészülékbe helyezné, győződjön meg róla, hogy az akkumulátor és az akkumulátortöltő tiszta és száraz-e.

• Az akkumulátorsaruk tisztítását sűrített levegővel vagy egy puha és száraz ruhával végezze.

• Az akkumulátor és a töltőkészülék felületének tisztítását puha és száraz ruhával végezze. A vágószerkezet ellenőrzése FIGYELMEZTETÉS: A véletlen beindítás elkerülése érdekében fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet.

vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés

szempontjából. Mindig cserélje ki a sérült vágószerkezetet.

2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e. A kés eltávolítása és cseréje

1. Rögzítse a kést egy fadarabbal.

2. Távolítsa el a késtartó csavart.

4. Ellenőrizze a késtámaszt és a késtartó csavart, hogy

5. Ellenőrizze a motor tengelyét, hogy nincs-e

6. Az új kés rögzítésekor a kés ferde vége a

vágóburkolat felé nézzen.

7. Győződjön meg róla, hogy a kés igazodik a

motortengely középpontjához.

8. Rögzítse a kést egy fadarabbal. Helyezze fel a rugós

alátétet, és húzza meg a csavart 23–28 Nm nyomatékkal.

9. Forgassa meg a kést kézzel, és figyelje, hogy

szabadon forog-e. FIGYELMEZTETÉS: Használjon strapabíró kesztyűt. A kés nagyon éles, könnyen megvághatja magát.

10. Indítsa be a terméket, hogy tesztelje a kést. Ha a

kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő.

1627 - 002 - 18.01.2021Hibaelhárítás Akkumulátor LED az akkumulátoron Lehetséges hibák Lehetséges eljárás A zöld LED villog Az akkumulátor feszültsége alacsony Töltse fel az akkumulátort. Lásd: Az akkumulátor töltése300. oldalon

Villog a hibajelző LED Az akkumulátor töltöttségi szintje ala- csony Töltse fel az akkumulátort. Lásd: Akkumulátor305. oldalon

A munkakörnyezet hőmérséklete túl magas vagy túl alacsony Az akkumulátort -10 °C és 40 °C közötti hőmér- sékleten használja. Túlfeszültség Ellenőrizze, hogy a hálózati feszültség megegye- zik-e a termék adattábláján szereplő feszültség- gel. Vegye ki az akkumulátort a töltőből. Várjon 5 má- sodpercet, majd próbálja újra feltölteni az akkumu- látort. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szakszervizzel. A hibajelző LED világít Túl nagy a cellák közti különbség (1

Forduljon egy hivatalos szakszervizhez. Akkumulátortöltő LED az akkumulátor- töltőn Lehetséges hibák Lehetséges eljárás Villog a hibajelző LED A munkakörnyezet hőmérséklete túl magas vagy túl alacsony Az akkumulátortöltőt 5 °C és 40 °C közötti hőmérsékle- ten használja. A hibajelző LED vi- lágít Forduljon egy hivatalos szakszervizhez 1627 - 002 - 18.01.2021 305Vezérlőpanel Billentyűzet Hibakód (villaná- sok száma) Lehetséges hibák Lehetséges megoldás Villog a hibajelző LED 3 A motor túlterhelt Növelje a vágási magasságot. Lásd:

vágási magasság beállítása299. oldalon

5 A motor fordulatszáma túlsá- gosan lecsökken, végül a mo- tor leáll 10 A motor vezérlése túl forró Állítsa le a motort, és várjon, amíg lehűl 2 A kést valami akadályozza. A véletlen beindítás elkerülése érdeké- ben fordítsa a biztonsági kulcsot „0” ál- lásba, vegye ki az akkumulátort, és vár- jon legalább 5 másodpercet. Győződjön meg róla, hogy a kés szabadon tud fo- rogni. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szak- szervizzel 9 Akkumulátorhiba, vagy nincs jel az akkumulátortól Helyezze be megfelelően az akkumulá- tort, és ellenőrizze az akkumulátorcsatla- kozót. Ha az akkumulátoron lévő hibajel- ző LED villog: Lásd: Akkumulátor299. ol- dalon

A termék leáll 8 Az akkumulátor töltöttségi szintje alacsony Töltse fel az akkumulátort. Lásd: Az ak- kumulátor töltése300. oldalon

0 Akkumulátorcsatlakozó hiba Vizsgálja meg az akkumulátor csatlako- zóját Egyéb hibák Egyéb hibák esetén fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és for- duljon egy hivatalos szervizműhelyhez. Szállítás, tárolás és ártalmatlanítás Bevezető FIGYELMEZTETÉS: A véletlen beindítás elkerülése érdekében szállítás előtt fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet. A termék szállítási pozícióba állítása

1. Lazítsa meg az alsó csavarokat.

2. A gombokat a termék bal és jobb oldalán is

csúsztassa a hornyok alsó végébe. 306 1627 - 002 - 18.01.20213. Hajtsa előre a fogantyút.

4. Vegye ki a fűgyűjtőt.

• A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.

• Kereskedelmi szállításnál be kell tartani a csomagoláson és címkéken szereplő speciális előírásokat.

• Ügyeljen rá, hogy betartsa a veszélyes anyagokra vonatkozó jogszabályokat a termék szállításra való előkészítésekor. Az esetleges helyi jogszabályokat is be kell tartani.

• Szállításhoz mindig vegye ki az akkumulátort.

• Tegyen ragasztószalagot az akkumulátor csatlakozóira, és gondoskodjon róla, hogy az akkumulátor ne mozdulhasson el a szállítás során.

• Szállításkor rögzítse a terméket. Tárolás

• Tároláshoz mindig vegye ki az akkumulátort.

• A baleset megelőzése érdekében tároláskor az akkumulátor ne csatlakozzon a termékhez.

• Az akkumulátortöltőt zárt, száraz helyen tárolja.

• Az akkumulátort és az akkumulátortöltőt száraz helyen tárolja, ahol nem alakul ki nedvesség vagy fagy.

• A tárolás során csatlakoztassa le az akkumulátort az akkumulátortöltőtől.

• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.

• Olyan helyen tárolja az akkumulátort, ahol a hőmérséklet mindig 5 és 25 °C közé esik, és védve van a napfénytől.

• Olyan helyen tárolja az akkumulátortöltőt, ahol a hőmérséklet mindig 5 és 45 °C közé esik, és védve van a napfénytől.

• A hosszú ideig való tárolás előtt győződjön meg róla, hogy az akkumulátor legalább 30–50%-os töltöttségű.

• Tartsa a terméket, az akkumulátort és az akkumulátortöltőt gyermekektől és jogosulatlan személyektől elzárt területen.

• A hosszú ideig való tárolás előtt tisztítsa meg a terméket, és végezze el annak teljes karbantartását. Hulladékként való kezelés A terméken vagy a csomagolásán található szimbólum azt jelzi, hogy ezt a terméket nem szabad a háztartási hulladék közé helyezni. A megfelelő újrafeldolgozó pontra el kell juttatni az elektromos és elektronikus berendezések hasznosítása érdekében. A termék megfelelő kezelésének biztosításával segíthet kiküszöbölni azokat a környezetre és az emberre gyakorolt potenciális negatív hatásokat, amelyeket a termék helytelen hulladékkezelése okozhat. A termék újrahasznosításával kapcsolatban az önkormányzat, a hulladékártalmatlanítási szolgáltatást végző vállalkozás, illetve a terméket értékesítő szakkereskedés nyújthat részletesebb tájékoztatást. Műszaki adatok Műszaki adatok LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV Nyírómotor Motortípus BLDC (kefe nélküli) 36 V BLDC (kefe nélküli) 36 V BLDC (kefe nélküli) 36 V 1627 - 002 - 18.01.2021 307LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV Motor fordulatszáma – SavE, ford./perc 2600 2600 2600 Motor fordulatszáma – Névleges, ford./perc 3000 3000 3000 Motor fordulatszáma – nagy terhelés, ford./ perc

Motor teljesítménye – max. kW 0,96 0,96 1,05 Motor teljesítménye – névleges, kW 0,75 0,75 0,9 Hajtómotor Motor teljesítménye – névleges, kW N/A 0,25 0,25 Önjárás sebessége, km/h N/A 3,0-4,5 3,0-4,5 Sebességfokozatok száma N/A 4 4 Tömeg Tömeg akkumulátor nélkül, kg 24 26 28 Akkumulátor Akkumulátor típusa Husqvarna akkumu- látor sorozat Husqvarna akkumu- látor sorozat Husqvarna akkumu- látor sorozat Akkumulátor üzemideje Akkumulátor üzemidő, min., (üresjárat) SavE funkcióval, egy 5,2 Ah-s Husqvarna (Bli200) akkumulátorral.

Akkumulátor üzemidő, min., (üresjárat) nor- mál üzemmódban, egy 5,2 Ah-s Husqvarna (Bli200) akkumulátorral.

Hangteljesítményszint, mért dB (A) érték 94 94 97 Hangteljesítményszint, garantált , L

dB (A) 95 95 98 Zajszintek

Hangnyomásszint a felhasználó fülénél, dB (A)

0,42 0,42 2,64 Vágószerkezet Vágási magasság, mm 20-75 mm 20-75 mm 20-75 mm Vágási szélesség, cm 47 47 53

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

A rezgésszintre vonatkozó jelentési adatok az 0,2 m/s

tipikus statisztikus ingadozásával (szórásával) rendel- keznek. EN 60335-2-77:2017 vibrációs szabvány, 20.105. fejezet 308 1627 - 002 - 18.01.2021LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV Standard kés Gyűjtő 5905934-10 Gyűjtő 5905934-10 Gyűjtő 5940757-10 Tartozék kés Mulch 5907010-10 Mulch 5907010-10 Mulch 5950072-10 Fűgyűjtő űrtartalma, liter 55 55 60 A Bluetooth

technológiára vonatko- zó rádiófrekvenciás adatok LC 247iX LC 347iVX LC 353iVX Frekvenciasáv, GHz 2,4-2,4835 2,4-2,4835 2,4-2,4835 Kimeneti teljesítmény, max. dBm 4 4 4 Jóváhagyott akkumulátorok Típus Akkumulátor kapa- citása, Ah Feszültség, V Tömeg, kg BLi20 Lítium-ion 4,0 36 2,6/1,2 BLi30 Lítium-ion 7,7 36 4,2/1,9 BLi200 Lítium-ion 5,2 36 2,8/1,3 BLi300 Lítium-ion 9,4 36 4,1/1,9 A megadott akkumulátorokhoz jóváhagyott töltők, BLi Bemeneti feszült- ség, V Frekvencia, Hz Teljesítmény, W QC80 100-240 50-60 80 QC80F 12 0 80 QC250 100-240 50-60 250 QC330 100-240 50-60 330 QC500 100-240 50-60 500 1627 - 002 - 18.01.2021 309EK megfelelőségi nyilatkozat EK megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Svédország, tel: +46-36-146500, kijelenti, hogy a Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX fűnyírók a 2018. évtől kezdődően megfelelnek az EGK TANÁCSA következő IRÁNYELVEINEK:

• a 2011. június 8-i, „egyes veszélyes anyagok alkalmazásának korlátozására vonatkozó” irányelv 2011/65/EU

• a 2006. május 17-i, „gépekre vonatkozó” 2006/42/EK sz. irányelv

• a 2000. május 8-i, „környezeti zajkibocsátással kapcsolatos” irányelv 2000/14/EK A zajkibocsátásra vonatkozó tájékoztatást lásd: Műszaki adatok307. oldalon

A következő szabványok kerültek alkalmazásra: EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6, ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581 Eltérő rendelkezés hiányában a fenti szabványok a legutóbb közzétett verziókat jelölik. Bejelentett tanúsítási szervezet: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala elvégezte a megfelelőségi felmérést a 2000/14/EK irányelv VI. mellékletének megfelelően. Huskvarna, 2020-04-22 Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek (a Husqvarna AB hivatalos képviselője és a műszaki dokumentációk felelőse) Bejegyzett védjegyek A(z) Bluetooth

14. Indikátor batérie
