KULLANIM KILAVUZU LC 247iX HUSQVARNA

• är registrerade varumärken som ägs av Bluetooth SIG, inc. , och all användning av sådana märken av Husqvarna sker med licens. 672 1627 - 002 - 18.01.2021İçindekiler Giriş p. 673

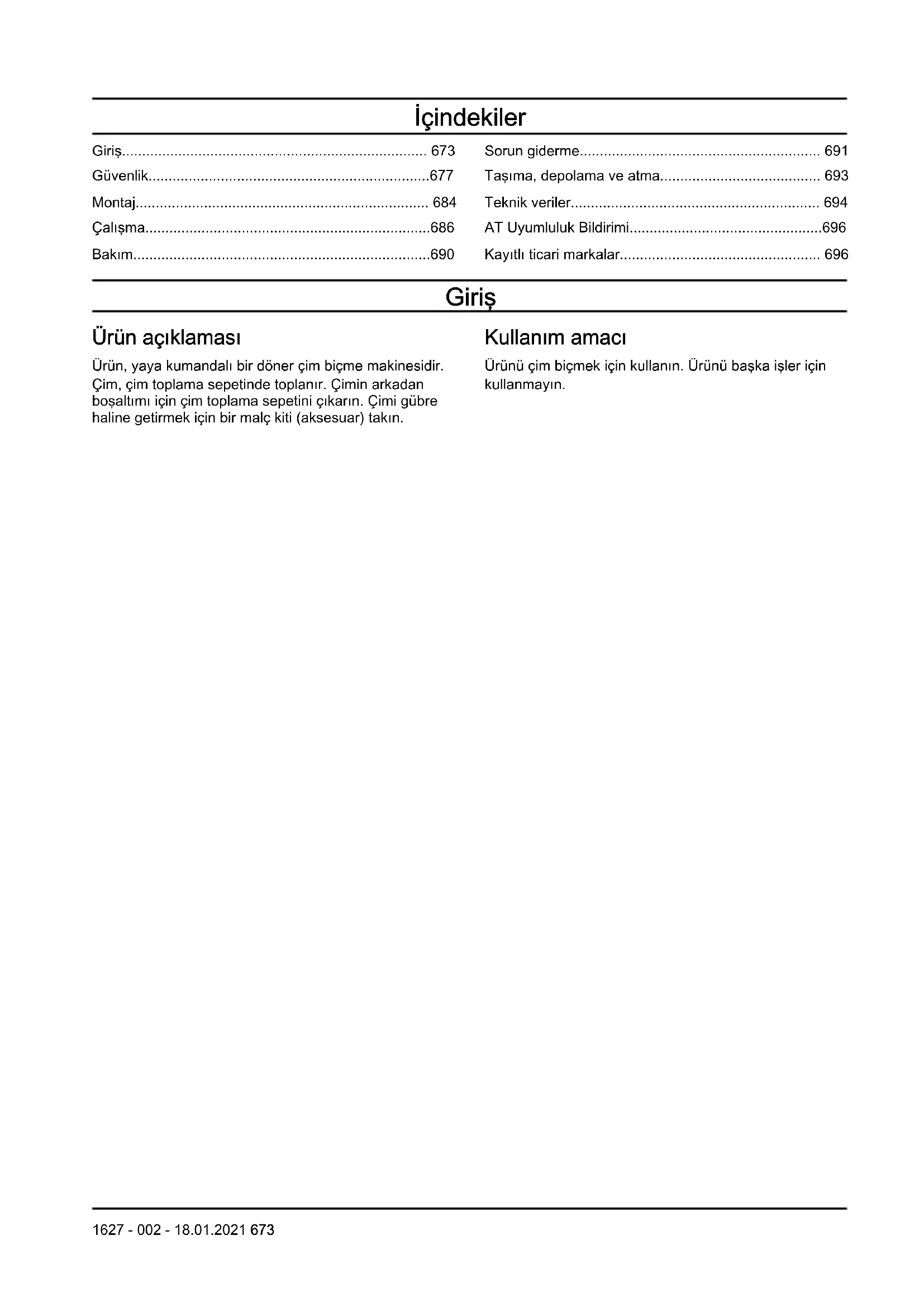

• Güvenlik p. 677
• Montaj p. 684
• Çalışma p. 686
• Bakım p. 690
• Sorun giderme p. 691
• Taşıma, depolama ve atma p. 693
• Teknik veriler p. 694
• AT Uyumluluk Bildirimi p. 696

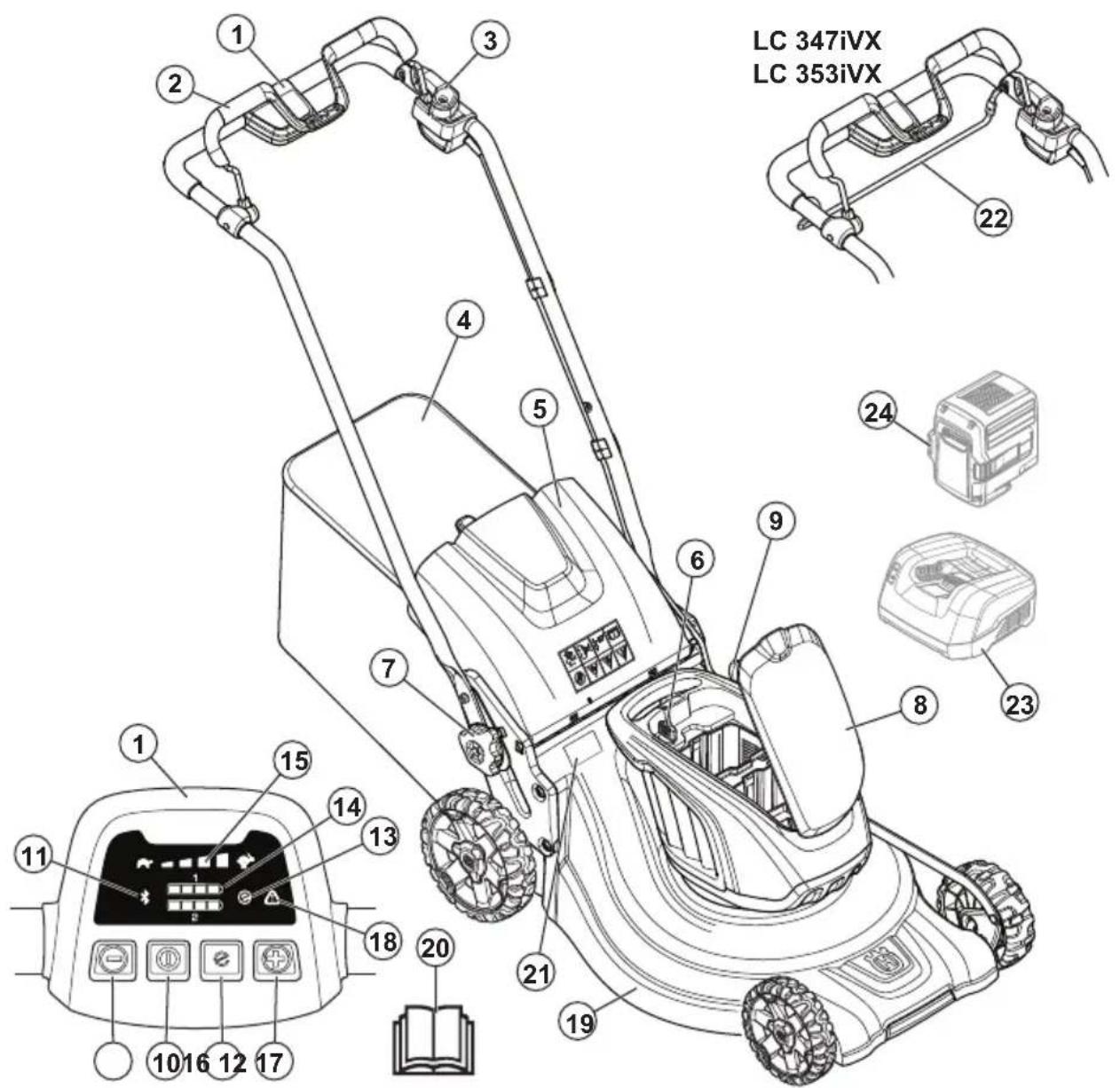

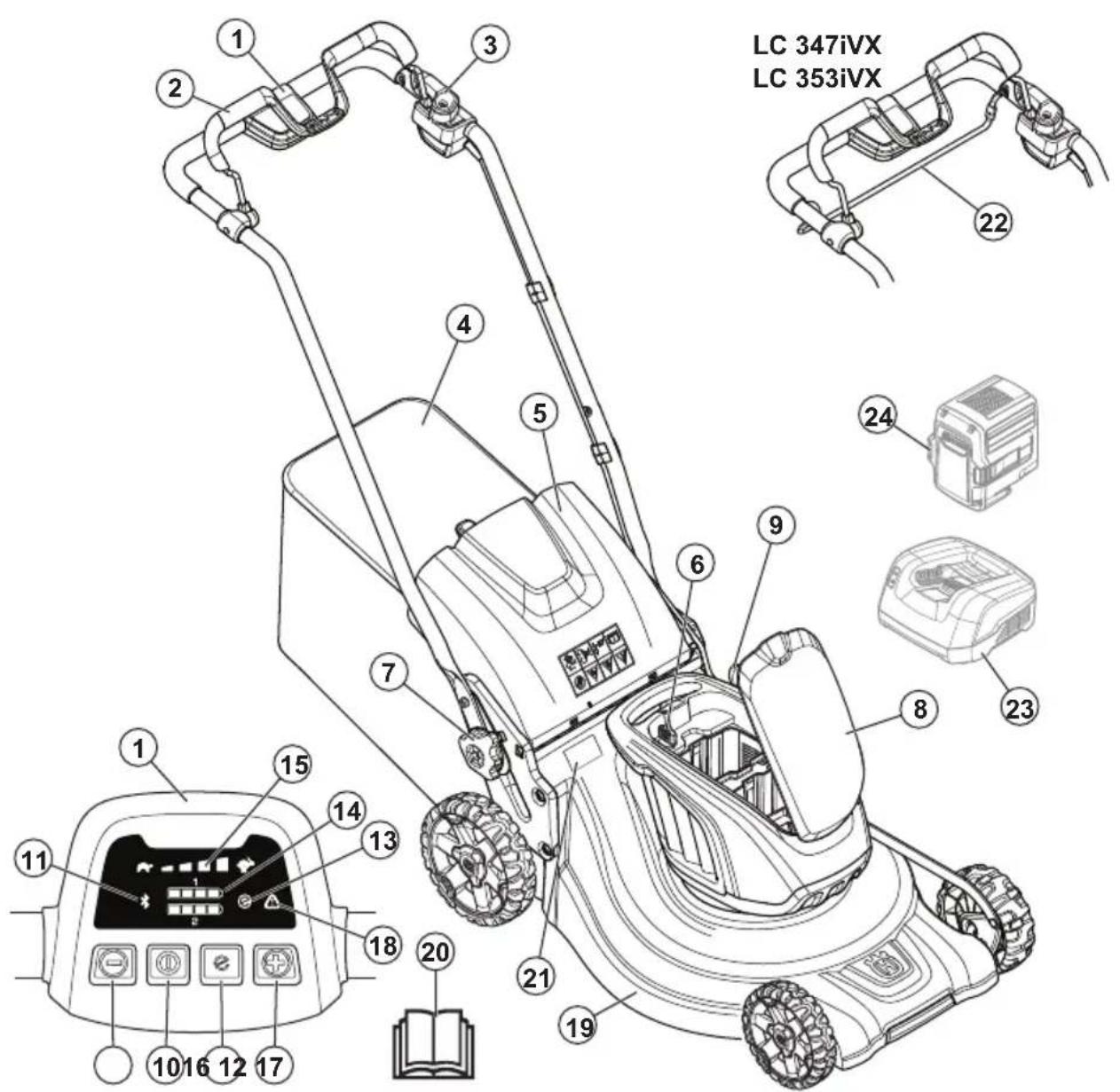

• Kayıtlı ticari markalar Giriş Ürün açıklaması Ürün, yaya kumandalı bir döner çim biçme makinesidir. Çim, çim toplama sepetinde toplanır. Çimin arkadan boşaltımı için çim toplama sepetini çıkarın. Çimi gübre haline getirmek için bir malç kiti (aksesuar) takın. Kullanım amacı Ürünü çim biçmek için kullanın. Ürünü başka işler için kullanmayın. 1627 - 002 - 18.01.2021 673Ürüne genel bakış p. 696

3. Başlatma engelleyici

4. Çim toplama sepeti

6. Güvenlik anahtarı

9. Kesme yüksekliği kontrolü

10. AÇMA/KAPAMA düğmesi

kablosuz teknolojisi göstergesi

15. Hız seviyesi göstergesi (LC 347iV, LC 347iVX,

LC 353iV, LC 353iVX)

16. Hız düşürme düğmesi (LC 347iV, LC 347iVX,

LC 353iV, LC 353iVX)

17. Hız artırma düğmesi (LC 347iV, LC 347iVX,

20. Kullanım kılavuzu

21. Nominal değerler plakası

23. Akü şarj cihazı (Aksesuar)

674 1627 - 002 - 18.01.2021Ürün üzerindeki semboller UYARI! Dikkatli olun ve ürünü doğru kullanın. Bu ürün, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun. Atılan nesnelere ve seken cisimlere dikkat edin. Uyarı: El ve ayaklarınızı döner bıçaktan uzak tutun. Uyarı: El ve ayaklarınızı döner parçalardan uzak tutun. Onarım veya bakım gerçekleştirmeden önce güvenlik anahtarını sökün. Yağmura maruz bırakmayın. Ürün ya da ürünün ambalajı evsel atık değildir. Ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dönüştürün. Ürün, geçerli AT direktiflerine uygundur. Ürün, geçerli Avrasya Gümrük Birliği direktiflerine uygundur. Ürün, geçerli UkrSEPRO direktiflerine uygundur. Ürün, geçerli RCM direktiflerine uygundur. Sadece AU/NZ için geçerlidir Avrupa Direktifi 2000/14/AT ve Yeni Güney Galler mevzuatı 1627 - 002 - 18.01.2021 675"Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonu. Gürültü emisyonu verileri makine etiketinde ve Teknik veriler bölümünde bulunabilir. Ürün damla korumalıdır. Çalıştırma prosedürü: AÇMA/KAPAT- MA düğmesine basın, başlatma en- gelleyiciyi gevşetin, motor fren kolunu aşağıya doğru itin. Durdurmak için motor fren kolunu serbest bırakın. Yavaş Hızlı Taranabilir kod Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazarların sertifikalandırma gereklilikleri ile ilgilidir. Ürün üzerindeki etiket El ve ayaklarınızı döner bıçaklardan uzak tutun. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz.

1627 - 002 - 18.01.2021Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.

Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değilseniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.

Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.

Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.

Çocukların veya bu kullanma talimatlarını bilmeyen kişilerin cihazı kullanmasına asla izin vermeyin. Yerel yönetmeliklerde operatör 1627 - 002 - 18.01.2021 677yaşına dair bir sınırlama olabilir

Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.

Arızalıysa ürünü kullanmayın.

Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın. Çalışma alanı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Ürünü kullanmadan önce çalışma alanındaki dal, çalı çırpı ve taş gibi nesneleri alın.

Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun.

Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.

Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.

Kök, taş, çalı çırpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.

Eğimli yerlerde çim kesmek tehlikeli olabilir. Aşırı dik eğimlerde çim biçmeyin. Ürünü 15°'den daha eğimli zeminlerde kullanmayın

Yokuşta yön değiştirirken çok dikkatli olun. Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.

Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun.

1627 - 002 - 18.01.2021Çalışma güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.

Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 680

Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.

Ürünü yağmurda veya ıslak koşullarda çalıştırmayın. Ürünün içine su girerse elektrik çarpması riski artar.

Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak gevşeyerek yaralanmanıza neden olabilir.

Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.

Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın. Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.

Motor çalıştırıldığında motor fren kolunu asla sürekli olarak kola takmayın.

Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

Ürünü çalıştırırken her zaman arkasında durun.

Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarınızı döner bıçaklardan uzakta tutun.

Motor çalışırken ürünü yatırmayın.

Ürünü arkaya doğru çekerken dikkatli olun.

Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekiyorsa öncelikle motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın. 1627 - 002 - 18.01.2021 679• Ürünü kullanırken arkaya doğru yürümeyin.

Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.

Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.

Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.

Motor çalışırken ürünün görüş alanından çıkmasına asla izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun. Kullanım için güvenlik talimatları Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.

Kalın, uzun pantolonlar giyin.

Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın. Ürünün üzerindeki güvenlik aletleri UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Güvenlik araçları arızalı olan bir ürünü kullanmayın.

Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görüşün. Kesme kapağını kontrol etme Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

• Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin. Güvenlik anahtarı Güvenlik anahtarı, akü kapağının altındadır. Güvenlik

1627 - 002 - 18.01.2021anahtarı, motora güç sağlayan aküye bağlanır.

Güvenlik anahtarını kontrol etmek için motoru çalıştırın ve durdurun.

Güvenlik anahtarı doğru çalışıyorsa motor sadece güvenlik anahtarı 1 konumuna getirildiğinde çalışır. Motor fren kolu Motor fren kolu motoru durdurur. Motor fren kolu serbest bırakıldığında motor durur. Motor frenini kontrol etmek için motoru çalıştırıp motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı bir Husqvarna servis noktasına ayarlatın. Başlatma engelleyicinin kontrol edilmesi Motorun çalışmasını engellediğinden emin olmak için başlatma engelleyiciyi kontrol edin.

1. Motor freni kolunu gidonun

yönünde itin. Başlatma engelleyici hareketi durdurur.

2. Başlatma engelleyiciyi dışarı

3. Başlatma engelleyiciyi

serbest bırakın ve başlangıç konumuna geri döndüğünden emin olun. Akü güvenliği UYARI: Ürünü kullanmadan önce 1627 - 002 - 18.01.2021 681aşağıdaki uyarı talimatlarını okuyun.

Yalnızca ilgili Husqvarna ürünleri için güç kaynağı olarak Husqvarna şarj edilebilir akülerini kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.

Şarj edilebilir olmayan akü kullanmayın.

Elektrik çarpması riski. Akü terminallerini anahtarlara, madeni paralara, vidalara veya diğer metallere bağlamayın. Bu, aküde kısa devreye neden olabilir.

Akünün hava deliklerine herhangi bir nesne koymayın.

Aküyü doğrudan güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü patlayabilir ve yanıklara ve/veya kimyasal yanıklara neden olabilir.

Aküyü yağmurdan ve ıslak koşullardan uzak tutun.

Aküyü mikrodalgalardan ve yüksek basınçtan uzak tutun.

Aküyü parçalarına ayırmaya veya kırmaya çalışmayın.

Aküde sızıntı varsa sıvının vücudunuza veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunduysanız etkilenen bölgeyi bolca suyla yıkayın ve tıbbi yardım alın.

Aküyü -10°C ile 40°C arasındaki sıcaklıklarda kullanın.

Aküyü veya akü şarj cihazını suyla temizlemeyin. Bkz. Aküyü ve şarj cihazını temizlemek için sayfada: 690

Hatalı veya hasarlı aküleri kullanmayın.

Aküleri çivi, madeni para, mücevher gibi metal nesnelerden uzak bir yerde saklayın. Akü şarj cihazı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

QC akü şarj cihazlarını yalnızca Husqvarna yedek akülerini şarj etmek için kullanın.

Elektrik çarpması veya kısa devre riski. Şarj cihazının hava deliklerine herhangi bir nesne koymayın. Akü şarj cihazını parçalarına ayırmaya çalışmayın. Şarj cihazı terminallerini metal nesnelere bağlamayın. Onaylı bir elektrik prizi kullanın.

1627 - 002 - 18.01.2021• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

Akü şarj cihazının güç kablosunun hasarlı olmadığını ve üzerinde çatlaklar bulunmadığını düzenli olarak kontrol edin.

Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını elektrik prizinden çıkarmak için fişi çekin. Güç kablosunu çekmeyin.

Güç kablosunu ve uzatma kablolarını sudan, yağdan ve keskin kenarlı cisimlerden uzak tutun. Kabloların kapılara, çitlere veya benzeri yerlere sıkışmadığından emin olun. Bu durum şarj cihazının elektrik yüklenmesine sebep olabilir.

Akü şarj cihazını suyla temizlemeyin.

Akü şarj cihazı, gözetim altında tutuldukları ya da akü şarj cihazının güvenli şekilde kullanımına ilişkin talimatlar sağlandığı ve gerçekleşebilecek tehlikeler açıklandığı sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar akü şarj cihazı ile oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri gözetim olmadan çocuklar tarafından gerçekleştirilmemelidir.

Şarj edilemeyen aküleri akü şarj cihazında şarj etmeyin.

Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Akü şarj cihazının üzerini kapatmayın. Duman veya ateş çıkması durumunda akü şarj cihazının fişini çekip çıkarın.

Hatalı veya hasarlı akü şarj cihazlarını kullanmayın.

Aküyü yalnızca kapalı alanda, iyi hava akışı olan ve güneş ışığından uzak bir odada şarj edin. Aküyü ıslak koşullarda şarj etmeyin. 1627 - 002 - 18.01.2021 683Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Bakım sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın. Bakıma başlamadan önce en az 5 saniye bekleyin.

Ürünün ömrünü uzatmak ve kaza riskini azaltmak için bakım işini doğru şekilde yapın. Onaylı bir servis noktasında profesyonel onarım yaptırın. Daha fazla bilgi için size en yakın servis noktası ile görüşün.

Yalnızca bu kullanım kılavuzunda belirtilen bakım çalışmasını yapın. Bu kapsamın dışındaki işlemler onaylı bir servis noktası tarafından yapılmalıdır.

Kesme donanımını kullanırken ağır hizmet tipi eldiven giyin. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

En iyi ve en güvenli performans için kesme kenarlarının keskin ve temiz olmasına özen gösterin.

Servis noktanızın düzenli olarak ürünü kontrol etmesini ve gerekli ayarları ve onarımları yapmasını sağlayın.

Hasarlı, aşınmış veya bozuk parçaları değiştirin.

Aksesuar değiştirmeyle ilgili talimatlara uyun. Yalnızca üreticiden gelen aksesuarları kullanın.

Çalışmadığı zaman ürünü, aküyü ve akü şarj cihazını ayrı olarak kuru, kapalı ve kilitli bir alanda saklayın. Çocukların ve onaylı olmayan kişilerin ürüne, aküye veya akü şarj cihazına erişemediklerinden emin olun. Montaj Giriş UYARI: Ürünü monte etmeden önce, güvenlik bölümünü okuyun. UYARI: Montaj sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. Tutma yerinin ayarlanması

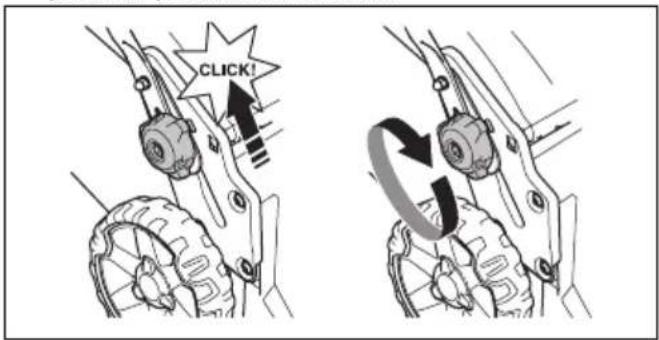

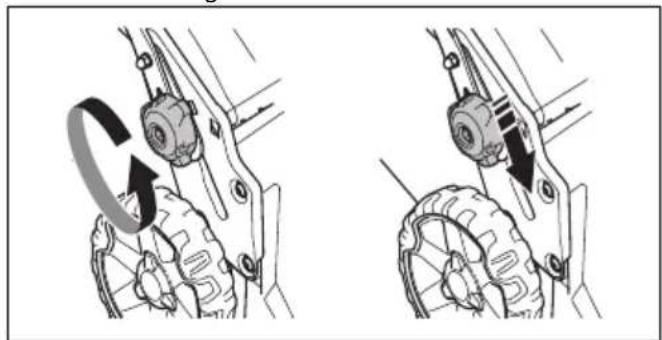

1. Alt düğmeleri gevşetin.

684 1627 - 002 - 18.01.20212. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin alttaki ucuna getirin.

3. Kol yüksekliğini mevcut 2 konumdan birine ayarlayın.

4. Düğmeleri durana ve tık sesi duyulana kadar kol

yönünde yukarı hareket ettirin.

5. Düğmeleri tamamen sıkın.

Çim toplama sepetinin takılması

1. Çim toplama sepeti çerçevesini, torbanın sert kısmı

aşağı gelecek şekilde çim torbasına takın. Çerçevenin kolunu çim torbasının üst kısmında tutun.

2. Çim toplama sepeti çerçevesinin alt kısmını çim

toplama sepetinin altındaki oluğa takın.

3. Çim torbasını, klipslerle çim toplama sepeti

4. Arka kapağı kaldırın.

5. Çim toplama sepetini şasinin üst kenarına takın.

6. Çim toplama sepetinin alt kısmını çim boşaltma

kanalına yerleştirin. Malç tapasının (aksesuar) takılması

1. Arka kapağı kaldırın ve çim toplama sepetini sökün.

2. Malç tapasını boşaltma kanalının içine yerleştirin.

3. Bıçağı, malç kitinde tedarik edilen malç bıçağı ile

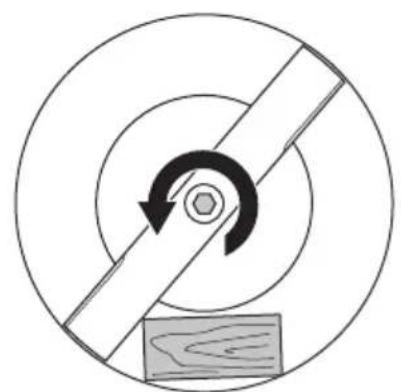

değiştirin. Bkz. Bıçağın sökülmesi ve değiştirilmesi sayfada: 691

1627 - 002 - 18.01.2021 685Çalışma Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Husqvarna Connect Husqvarna Connect, mobil cihazınız için ücretsiz biruygulamadır. Husqvarna Connect uygulaması,Husqvarna ürününüz için ayrıntılı işlevler sunar:• Ayrıntılı ürün bilgileri.• Ürün parçaları ve servis hakkında bilgi ve yardım. Husqvarna Connect uygulamasını kullanmaya başlamak için 1. Husqvarna Connect uygulamasını mobil cihazınızaindirin.2. Husqvarna Connect uygulamasında kaydolun.3. Ürünü bağlamak ve kaydettirmek için HusqvarnaConnect uygulamasındaki talimatları izleyin. Bluetooth

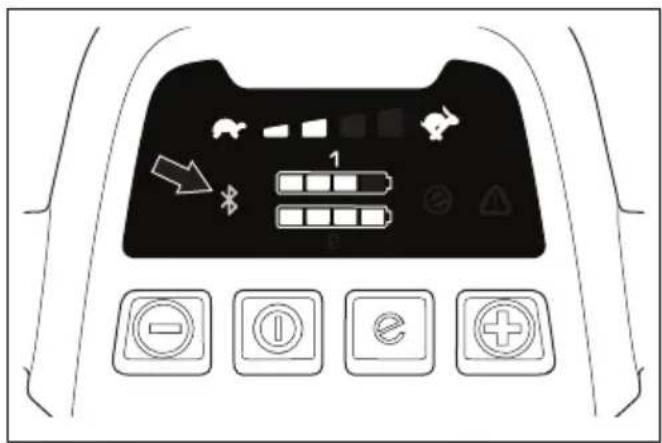

kablosuz teknolojisi Mobil cihazınız ürüne bağlıyken Bluetooth

kablosuzteknolojisi simgesi yanar. Ürünü çalıştırma konumuna getirme 1. Kolu dik konuma gelecek şekilde katlayın.2. Düğmeleri durana ve tık sesi duyulana kadar kolyönünde yukarı hareket ettirin.3. Düğmeleri tamamen sıkın. Kesme yüksekliğini ayarlama Kesme yüksekliği 6 seviyede ayarlanabilir.1. Kesme yüksekliğini azaltmak için kesme yüksekliğikolunu aşağıya doğru hareket ettirin. 1627 - 002 - 18.01.20212. Kesme yüksekliğini artırmak için kesme yüksekliği kolunu yukarıya hareket ettirin. DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir. Akü UYARI: Aküyü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Akü ve akü şarj cihazına ait kullanım kılavuzunu da okuyup anlamalısınız. Akü durumu Ekranda, kalan akü kapasitesi ve aküyle ilgili sorun olup olmadığı gösterilir. Akü kapasitesi, ürün kapatıldıktan veya akü gösterge düğmesine basıldıktan sonra 5 saniye süreyle gösterilir. Bir hata meydana geldiğinde akünün üzerindeki uyarı simgesi yanar. Bkz. Akü sayfada: 691

LED ışıkları Akü durumu Tüm LED'ler yanmaktadır Tamamen dolu (%75‐100) LED 1, LED 2, LED 3 ya- nıyorsa Akü %50‐%75 dolu LED 1, LED 2 yanıyorsa Akü %25‐%50 dolu LED 1 yanıyorsa Akü %0‐%25 doludur. LED 1 yanıp sönüyor Akü boştur. Aküyü şarj edin. Aküyü şarj etme İlk kullanımdan önce aküyü şarj edin. Akü, müşteriye tedarik edildiğinde yalnızca %30 oranında doludur. Not: Akü şarj cihazı, nominal değerler plakasında belirtilen voltaj ve frekansa bağlanmalıdır. Akü sıcaklığı 50°C'nin üzerindeyse akü şarj olmaz. Akü şarj cihazı, şarj işlemine başlamadan önce akünün sıcaklığını düşürür.

1. Akü şarj cihazının güç kablosunun bir ucunu akü şarj

cihazının soketine bağlayın.

2. Akü şarj cihazının güç kablosunun diğer ucunu

topraklamalı bir elektrik prizine bağlayın. Akü şarj cihazındaki LED bir kez yeşil renkte yanıp söner.

3. Aküyü şarj cihazına yerleştirin. Akü, akü şarj

cihazına doğru şekilde bağlandığında, şarj cihazı üzerindeki yeşil ışık yanar.

4. Akü üzerindeki tüm LED'ler yandığında akü tam

olarak şarj olmuştur. Aküyü en fazla 24 saat boyunca şarj edin.

5. Akü şarj cihazını elektrik prizinden çıkarmak için güç

kablosunu değil fişi çekin.

6. Aküyü şarj cihazından çıkarın.

Akü şarj durumu Bir Husqvarna Lityum iyon akü tüm şarj seviyelerinde şarj edilebilir veya kullanılabilir. Akü bundan zarar görmez. Tamamen şarj olmuş bir akü, şarj cihazının içinde kalırsa akünün şarjı azalmaz. LED ekran Şarj durumu LED 1 yanıp sönüyor %0-%25 LED 1 yanıyor, LED 2 ya- nıp sönüyor %25-%50 1627 - 002 - 18.01.2021 687LED ekran Şarj durumu LED 1, LED 2 yanıyor, LED 3 yanıp sönüyor %50-%75 LED 1, LED 2, LED 3 ya- nıyor, LED 4 yanıp sönü- yor %75-%100 LED 1, LED 2, LED 3, LED 4 yanıyor Tamamen dolu Ürünü çalıştırma

1. Akü kapağını açın.

2. Akü tutucularının 1'ine şarj olmuş bir akü yerleştirin.

Daha uzun süreli çalışma için şarj olmuş ikinci bir aküyü diğer akü tutucusuna yerleştirin.

3. Güvenlik anahtarını 1 konumuna getirin.

4. Ürünün arkasında durun.

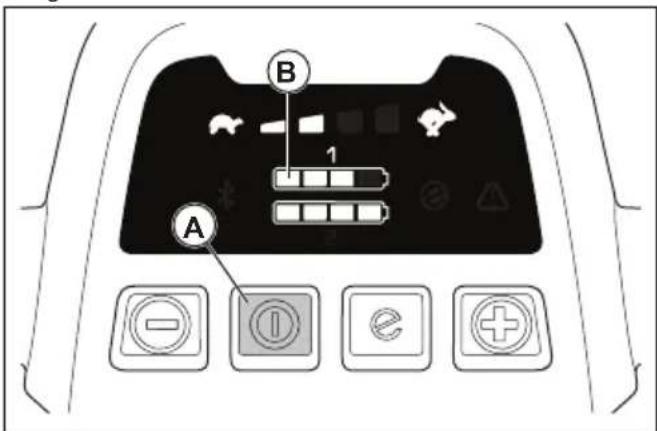

5. Kontrol paneli üzerindeki AÇMA/KAPATMA

düğmesine (A) basın. Ekran açılır. Akü göstergesi (B), 2 akünün şarj durumunu gösterir. Üründe çalışan akü sayısı, akü göstergesine bitişik şekilde gösterilir. LC 347iV, LC 347iVX, LC 353iV, LC 353iVX modellerinin ekranında ayarlı hız da gösterilir.

6. Başlatma engelleyiciyi gevşetin.

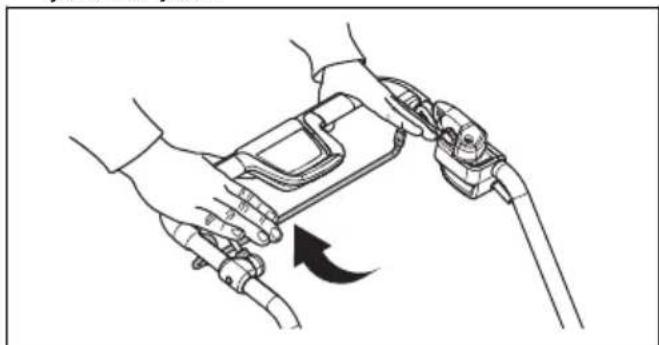

7. Motor freni kolunu gidonun yönünde itin.

Tekerleklerde tahrikin kullanılması LC 347iV, LC 347iVX, LC 353iV, LC 353iVX

• Tahriki başlatmak için tahrik kolunu gidonun yönünde çekin.

• Tahrik hızını 4 adımdan birine ayarlamak için kontrol panelindeki + ve - düğmelerine basın.

• Örneğin bir engele yaklaştığınızda, tahriki devre dışı bırakmak için tahrik kolunu serbest bırakın.

1627 - 002 - 18.01.2021işlevini kullanma Üründe, daha uzun süre çalışma sağlayan bir akü tasarruf işlevi () bulunur.

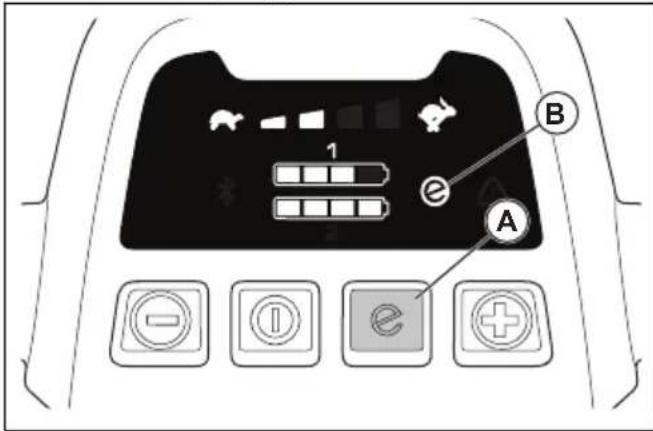

1. İşlevi başlatmak için düğmesine (A) basın. Ekrandaki

2. İşlevi durdurmak için düğmesine tekrar basın.

Ekrandaki simgesi (B) söner.

Zemin koşulları daha yüksek bir çıkış gerektirirse işlevi otomatik olarak durur. Zemin koşulları uygun olduğunda işlevi otomatik olarak tekrar çalışır. Yüksek yük işlevi Ürün uzun veya ıslak çimi keserken motor otomatik olarak devri yükseltir. Yüksek yük gerekmediğinde motor, standart moda geri döner. Ürünü durdurma 10 dakika boyunca çalıştırmazsanız ürün otomatik olarak durur. Ürünü görüş alanınızın dışında bırakmadan önce güvenlik anahtarını her zaman 0 konumuna getirin.

1. Motoru durdurmak için motor fren kolunu serbest

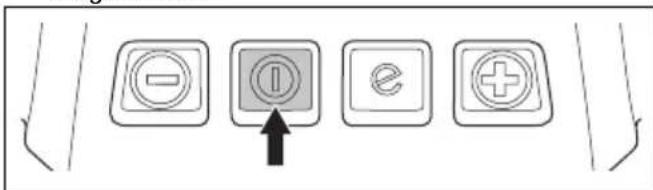

2. Kontrol paneli üzerindeki AÇMA/KAPATMA

düğmesine basın. Ekrandaki tüm LED lambaları ve simgeler söner.

3. Akü kapağını açın ve güvenlik anahtarını 0

4. Aküyü çıkarmak için 2 serbest bırakma düğmesine

basın ve aküyü çekip çıkarın.

5. Akünün gücü zayıfsa aküyü şarj edin. Daha fazla

bilgi için bkz. Aküyü şarj etme sayfada: 687

• Her zaman keskin bıçak kullanın. Kör bıçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin bıçak kör bıçaktan daha az güç kullanır.

• Çim boyunun ⅓'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.

• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin. Çim toplama sepeti veya malç tapası takılı değilken çimlerin kesilmesi

• Arka kapağı kaldırın ve çim toplama sepetini sökün.

• Malç tapası ve malç bıçağı takılıysa bunları çıkarın.

• Ürünü çalıştırmadan önce arka kapağı kapatın. Çalışma sırasında kesilen çim arka kapağın alt kısmından boşaltılır. 1627 - 002 - 18.01.2021 689Bakım Giriş UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir. Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin. Bakım takvimi Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

• ile işaretli bakımlar için bkz. Kullanım için güvenlik talimatları sayfada: 680

Her kulla- nımda Aylık ola- rak Her mev- simde Genel inceleme yapma X Ürünü temizleme X Başlatma engelleyiciyi kontrol etme * X Üründeki güvenlik araçlarının arızalı olmadığından emin olma * X Kesme donanımını inceleme X Kesme kapağını inceleme * X Motor fren kolunu kontrol etme * X AÇMA/KAPAMA düğmesinin doğru şekilde çalıştığından ve hatalı olmadığından emin olma

Aküde hasar kontrolü yapma X Akü şarjını kontrol etme X Aküdeki serbest bırakma düğmelerinin doğru şekilde çalıştığından ve akünün ürüne sabitlendiğinden emin olma

Akü şarj cihazında hasar kontrolü yapma ve cihazın doğru şekilde çalıştığından emin olma.

Akü ile ürün arasındaki bağlantıları kontrol etme. Akü ile akü şarj cihazı arasın- daki bağlantıyı kontrol etme.

• Ürünün üzerindeki somun ve vidaların sıkı olduğundan emin olun.

• Üründeki kabloların hasar görebilecekleri bir konumda olmadığından emin olun. Ürünün temizlenmesi

• Plastik parçaları temiz ve kuru bir bezle temizleyin.

• Ürünü temizlemek için su kullanmayın. Aküye veya motora su girebilir ve üründe kısa devreye veya hasara neden olabilir.

• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.

• Motora doğrudan su tutmayın.

• Yaprak, çim ve kirleri gidermek için fırça kullanın. Aküyü ve şarj cihazını temizlemek için DİKKAT: Aküyü veya akü şarj cihazını suyla temizlemeyin.

• Aküyü akü şarj cihazına yerleştirmeden önce akünün ve akü şarj cihazının temiz ve kuru olduğundan emin olun.

• Akü terminallerini basınçlı hava ile temizleyin veya yumuşak ve kuru bir bez ile silin.

• Akü ve akü şarj cihazının yüzeylerini yumuşak ve kuru bir bezle temizleyin. 690 1627 - 002 - 18.01.2021Kesme donanımını kontrol etme UYARI: Yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup

olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.

2. Hasarlı veya kör olup olmadığını anlamak için bıçağa

bakın. Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın. Bıçağın sökülmesi ve değiştirilmesi

1. Bıçağı ahşap bir blokla kilitleyin.

2. Bıçak cıvatasını sökün.

4. Bıçak desteğinde ve bıçak cıvatasında hasar olup

olmadığını kontrol edin.

5. Bükülmediğinden emin olmak için motor milini

6. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesme

kapağı yönüne çevirin.

7. Bıçağın, motor milinin orta kısmıyla hizalandığından

8. Bıçağı ahşap bir blokla kilitleyin. Yaylı rondelayı

takıp cıvatayı ve rondelayı 23–28 Nm'lik torkla sıkın.

9. Bıçağı elinizle çekerek döndürün ve serbestçe

döndüğünden emin olun. UYARI: Ağır hizmet tipi eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

10. Bıçağı test etmek için ürünü çalıştırın. Bıçak doğru

bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır. Sorun giderme Akü Aküdeki LED Olası arızalar Olası prosedür Yeşil LED yanıp sönü- yor Akü voltajı düşüktür Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada:

1627 - 002 - 18.01.2021 691Aküdeki LED Olası arızalar Olası prosedür Hata LED'i yanıp sönü- yor Akünün gücü zayıftır Aküyü şarj edin. Bkz. Akü sayfada: 691

Çalışma ortamındaki sıcaklık çok yüksek veya çok düşüktür Aküyü -10°C ile 40°C arasındaki sıcaklıklarda kul- lanın. Aşırı voltaj Şebeke voltajının, ürünün nominal değerler plaka- sındakiyle aynı olduğundan emin olun. Aküyü şarj cihazından çıkarın. 5 saniye bekleyin ve aküyü şarj etmeyi tekrar deneyin. Sorun devam ederse yetkili bir servis noktasıyla görüşün. Hata LED'i yanıyor Hücre farkı çok fazla (1 V) Onaylı bir servis noktasıyla görüşün. Akü şarj cihazı Akü şarj cihazındaki LED Olası arızalar Olası prosedür Hata LED'i yanıp sö- nüyor Çalışma ortamındaki sıcaklık çok yüksek veya çok düşüktür Akü şarj cihazını 5°C ile 40°C arasındaki sıcaklıklarda kullanın. Hata LED'i yanıyor Onaylı bir servis noktasıyla görüşün Kontrol paneli Tuş takımı Hata kodu (Yanıp sönme sayısı) Olası arızalar Olası işlem Hata LED'i yanıp sönüyor 3 Motor aşırı yüklüdür Kesme yüksekliğini artırın. Bkz. Kesme yüksekliğini ayarlama sayfada: 686

5 Motor devri çok düşüyor ve motor duruyor 10 Motor denetleyicisi çok sıcak Motoru durdurun ve soğuyana kadar bekleyin 2 Bıçak engelleniyor Yanlışlıkla çalıştırmayı önlemek için gü- venlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekle- yin. Bıçağın rahat dönebildiğinden emin olun. Sorun devam ederse yetkili bir ser- vis noktasıyla görüşün 9 Akü hatası oluştu veya akü sinyali yok Aküyü ürüne doğru şekilde yerleştirin ve akü konektörünü kontrol edin. Aküdeki hata LED'inin yanıp sönmesi halinde: Bkz. Akü sayfada: 687

Ürün duruyor 8 Akünün gücü zayıftır Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada: 687

0 Akü konektörü arızası Akü konektörünü kontrol edin Diğer hatalar Başka hatalar oluşursa güvenlik anahtarını 0'a çevirin, aküyü çıkarın ve onaylı bir servis nokta- sıyla görüşün. 692 1627 - 002 - 18.01.2021Taşıma, depolama ve atma Giriş UYARI: Taşıma sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını "0" konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. Ürünü nakliye konumuna getirme

1. Alt düğmeleri gevşetin.

2. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin

alttaki ucuna getirin.

3. Kolu öne doğru katlayın.

4. Çim toplama sepetini çıkarın.

• Ürün içindeki Lityum iyon aküler Tehlikeli Maddeler Kanunu gerekliliklerine tabidir.

• Ticari amaçlı taşımalarda, paketteki ve etiketlerdeki özel gerekliliklere uyulmalıdır.

• Ürünü taşıma için hazırlarken tehlikeli malzeme yönetmeliklerine uyduğunuzdan emin olun. Yerel yönetmelikler uygulanabilir.

• Ürünü taşırken aküyü kesinlikle çıkarın.

• Akü konektörlerine bant yapıştırın ve taşıma sırasında akünün hareket edemeyeceğinden emin olun.

• Taşıma sırasında ürünü bağlayın. Saklama

• Ürünü depolarken aküyü kesinlikle çıkarın.

• Kazaları önlemek için depolama sırasında akünün ürüne bağlı olmadığından emin olun.

• Akü şarj cihazını kapalı ve kuru bir alanda tutun.

• Aküyü ve akü şarj cihazını, nem veya don olmayan kuru bir alanda tutun.

• Depolama sırasında aküyü şarj cihazından ayırın.

• Aküyü, statik elektrik oluşabilecek yerlerde tutmayın. Aküyü metal bir kutuda tutmayın.

• Aküyü, sıcaklığın 5°C ile 25°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.

• Akü şarj cihazını, sıcaklığın 5°C ile 45°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.

• Uzun süreli depolamadan önce akünün %30 - %50 dolu olduğundan emin olun.

• Ürünü, aküyü ve akü şarj cihazını, çocukların ve onaylı olmayan kişilerin erişemeyeceği kilitli bir alanda tutun.

• Uzun süreli depolamadan önce ürünü temizleyin ve ürüne eksiksiz bir bakım yaptırın. Atma Ürün veya ürün ambalajı üzerinde bulunan semboller, bu ürünün evsel atık olarak değerlendirilemeyeceğini belirtir. Elektrikli ve elektronik ekipman, kurtarma için uygun bir geri dönüşüm istasyonuna gönderilmelidir. Bu ürüne doğru önemin verilmesini sağlayarak, çevreye ve insanlara olabilecek potansiyel negatif etkisini önlemeye yardımcı olabilirsiniz, aksi takdirde bu ürünün yanlış atık yönetimi durumunda negatif etkiler meydana gelebilir. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için belediyenize, mahallenizdeki atık hizmetine veya ürünü satın aldığınız mağazaya danışın. 1627 - 002 - 18.01.2021 693Teknik veriler Teknik veriler LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV Kesme motoru Motor tipi BLDC (fırçasız) 36V BLDC (fırçasız) 36V BLDC (fırçasız) 36V Motor devri – SavE, dev/dak. 2600 2600 2600 Motor devri – Nominal, dev/dak. 3000 3000 3000 Motor devri – Yüksek yük, dev/dak. 3500 3500 3500 Motor çıkışı – maks. kW 0,96 0,96 1,05 Motor çıkışı – Nominal, kW 0,75 0,75 0,9 Tahrik motoru Motor çıkışı – Nominal, kW Geçerli değil 0,25 0,25 Kendi kendine yürüme hızı, km/sa. Geçerli değil 3,0-4,5 3,0-4,5 Devir ayar seviyeleri Geçerli değil 4 4 Ağırlık Aküsüz ağırlık, kg 24 26 28 Akü Akü tipi Husqvarna Akü Serisi Husqvarna Akü Serisi Husqvarna Akü Serisi Akü çalışma süresi Bir adet Husqvarna 5,2 Ah akü (Bli200) ile birlikte SavE etkin durumdayken dakika cin- sinden akü çalışma süresi (serbest çalışma).

Bir adet Husqvarna 5,2 Ah akü (Bli200) ile birlikte standart mod etkin durumdayken da- kika cinsinden akü çalışma süresi (serbest çalışma).

Ses gücü seviyesi, ölçülmüş dB (A) 94 94 97 Ses gücü seviyesi, L

Operatörün kulağındaki ses basıncı düzeyi, dB (A)

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi.

Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,2 dB (A) şeklindedir.

Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 0,2 m/sn

şeklindedir. Titreşim standardı EN 60335-2-77:2017 bölüm 20.105 694 1627 - 002 - 18.01.2021LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV Kesme donanımı Kesme yüksekliği, mm 20-75 mm 20-75 mm 20-75 mm Kesme genişliği, cm 47 47 53 Bıçak Standardı Toplama 5905934-10 Toplama 5905934-10 Toplama 5940757-10 Bıçak aksesuarı Malçlama 5907010-10 Malçlama 5907010-10 Malçlama 5950072-10 Çim toplama sepeti kapasitesi, litre 55 55 60 Bluetooth

için radyo frekansı verileri LC 247iX LC 347iVX LC 353iVX Frekans bandı, GHz 2,4-2,4835 2,4-2,4835 2,4-2,4835 Çıkış gücü, maks. dBm 4 4 4 Onaylı aküler Tip Akü kapasitesi, Ah Voltaj, V Ağırlık, lb/kg BLi20 Lityum iyon 4,0 36 2,6/1,2 BLi30 Lityum iyon 7,7 36 4,2/1,9 BLi200 Lityum iyon 5,2 36 2,8/1,3 BLi300 Lityum iyon 9,4 36 4,1/1,9 Belirtilen aküler için onaylı şarj cihazları, BLi Giriş voltajı, V Frekans, Hz Güç, W QC80 100-240 50-60 80 QC80F 12 0 80 QC250 100-240 50-60 250 QC330 100-240 50-60 330 QC500 100-240 50-60 500 1627 - 002 - 18.01.2021 695AT Uyumluluk Bildirimi AT Uyumluluk Bildirimi Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: +46-36-146500, 2018 yılı ve sonrası seri numaralı Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX çim biçme makinesinin KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder:

• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "belirli tehlikeli maddelerin kullanımının kısıtlanmasına" ilişkin direktif

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif

• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif Gürültü yayma ile ilgili bilgi için bkz. Teknik veriler sayfada: 694

Aşağıdaki standartlar uygulanmıştır: EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6, ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581 Başka şekilde belirtilmemişse yukarıda listelenen standartlar en son yayınlanan sürümlerdir. Onaylanmış kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala 2000/14/AT direktifindeki Ek VI'ya göre uyumluluk değerlendirmesi gerçekleştirmiştir. Huskvarna, 2020-04-22 Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu) Türk ithalat şirketi daha fazla bilgi için temas edilecek: Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş. Suadiye Mh. Bağdat Cd. No:455/4 Kadıköy – 34740 İstanbul / Türkiye Telefon: +90 216 519 88 82 Faks: +90 216 519 88 78 info@cullas.com.tr Kayıtlı ticari markalar Bluetooth
