LC 247iX - Elektrisk plæneklipper HUSQVARNA - Gratis brugsanvisning og manual

Produkttype	Trådløs batteridrevet elektrisk plæneklipper
Mærke	Husqvarna
Model	LC 247iX
Vægt (uden batteri)	24 kg
Strømforsyning	Husqvarna 36 V lithium-ion-batteri (ikke inkluderet)
Motortype	BLDC (børsteløs), 36 V
Motorhastighed (nominel)	3000 omdr./min.
Motorhastighed (SavE)	2600 omdr./min.
Klippebredde	Ikke specificeret (estimeret ~46-48 cm)
Indstilling af klippehøjde	6 trin (central)
Energisparefunktion	SavE, aktiveres via dedikeret knap
Høj belastningsfunktion	Automatisk forøgelse af omdrejningstal ved højt/vådt græs
Udkastningstype	Bagud (med opsamler) eller mulching (tilbehørssæt)
Forbindelse	Bluetooth® med Husqvarna Connect-app
Kontrolpanel	Med knapper til TÆND/SLUK, SavE og batteriindikator
Sikkerhed	Motorbremseskaft, startspærre, sikkerhedsnøgle, klippedæksel
Beskyttelsesklasse	IPX1 (beskyttet mod vandstænk)
Lydstyrkeniveau (garanteret)	95 dB(A)
Lydtrykniveau ved øret	82 dB(A)
Vedligeholdelse	Rengøring uden vand, slibning/udskiftning af kniv, regelmæssig eftersyn
Reservedele og reparationsmuligheder	Brug kun Husqvarna-dele; reparationer hos autoriseret center
Generelle oplysninger	CE-overensstemmelse, RCM (Australien/NZ); Bluetooth® registreret varemærke

Ofte stillede spørgsmål - LC 247iX HUSQVARNA

Hvordan indstilles klippehøjden på LC 247iX?

Klippehøjden indstilles i 6 trin med en central håndtag. Sænk håndtaget for at reducere højden, løft det for at øge den. Indstil ikke for lavt for at undgå, at klingen rører jorden.

Hvordan starter man Husqvarna LC 247iX plæneklipperen?

Åbn batteridækslet, indsæt et opladet batteri, drej sikkerhedsnøglen til 1. Bliv bag produktet, tryk på TÆND/SLUK-knappen, slip startspærren, og skub motorbremseskaftet mod styret.

Hvad er batteriets driftstid på LC 247iX?

Med et Husqvarna 5,2 Ah (Bli200) batteri er driftstiden ca. 30 minutter i standardtilstand og 43 minutter med SavE-funktionen aktiveret.

Hvordan bruges mulching-funktionen (finhakning)?

Fjern græsopsamleren, og installer finhakningsspærren (tilbehørssæt) i udkastningskanalen. Skift standardklingen ud med finhakkeklingen fra sættet. Græsset bliver finhakket og lagt på græsplænen som gødning.

Hvad gør man, hvis plæneklipperen stopper under brug?

Kontroller batteriniveauet (oplad om nødvendigt). Se fejlkoderne på kontrolpanelet: 3 blink = overbelastning (øg klippehøjden), 5 = motorhastighed for lav, 2 = klinge blokeret. Følg de anbefalede handlinger i vejledningen.

Hvordan rengøres LC 247iX plæneklipperen?

Rengør plastdele med en tør, ren klud. Brug ikke vand eller højtryksrenser. Brug en børste til at fjerne blade og græs. Rengør batteripolerne med trykluft eller en tør klud.

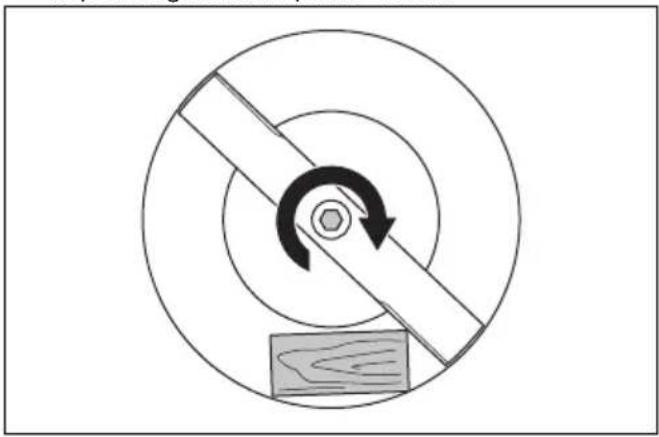

Hvordan udskiftes klingen?

Før indgreb skal sikkerhedsnøglen og batteriet fjernes. Bloker klingen med en træklods, skru bolten af. Udskift klingen, og orienter skæret mod klippedækslet. Spænd bolten til et moment på 23-28 Nm.

Er LC 247iX kompatibel med Husqvarna Connect-appen?

Ja, den er udstyret med Bluetooth®-teknologi. Download Husqvarna Connect-appen for at få detaljerede produktoplysninger, vedligeholdelsestips og registrere dit produkt.

Hvordan opbevares plæneklipperen om vinteren?

Fjern batteriet, og oplad det til mellem 30% og 50%. Opbevar produktet, batteriet og opladeren et tørt, aflåst, frostfrit sted. Ideel temperatur: 5-25°C for batteri, 5-45°C for oplader.

Hvad er de vigtigste sikkerhedsinstruktioner for LC 247iX?

Læs vejledningen før brug. Brug lukkede sko og lange bukser. Hold personer og dyr på afstand. Klip ikke på skråninger over 15° (estimat). Stop motoren før enhver justering. Brug sikkerhedsnøglen for at forhindre utilsigtet start.

BRUGSANVISNING LC 247iX HUSQVARNA

Produktet er en roterende plæneklipper med gående fører. Græsset opsamles i en græsopsamler. Fjern græsopsamleren for at få bagudkast af græsset. Monter et bioklipsæt (ekstraudstyr), og klip græsset til gødning.

Anvendelsesformål

Brug produktet til at slå græs. Brug ikke produktet til andre opgaver.

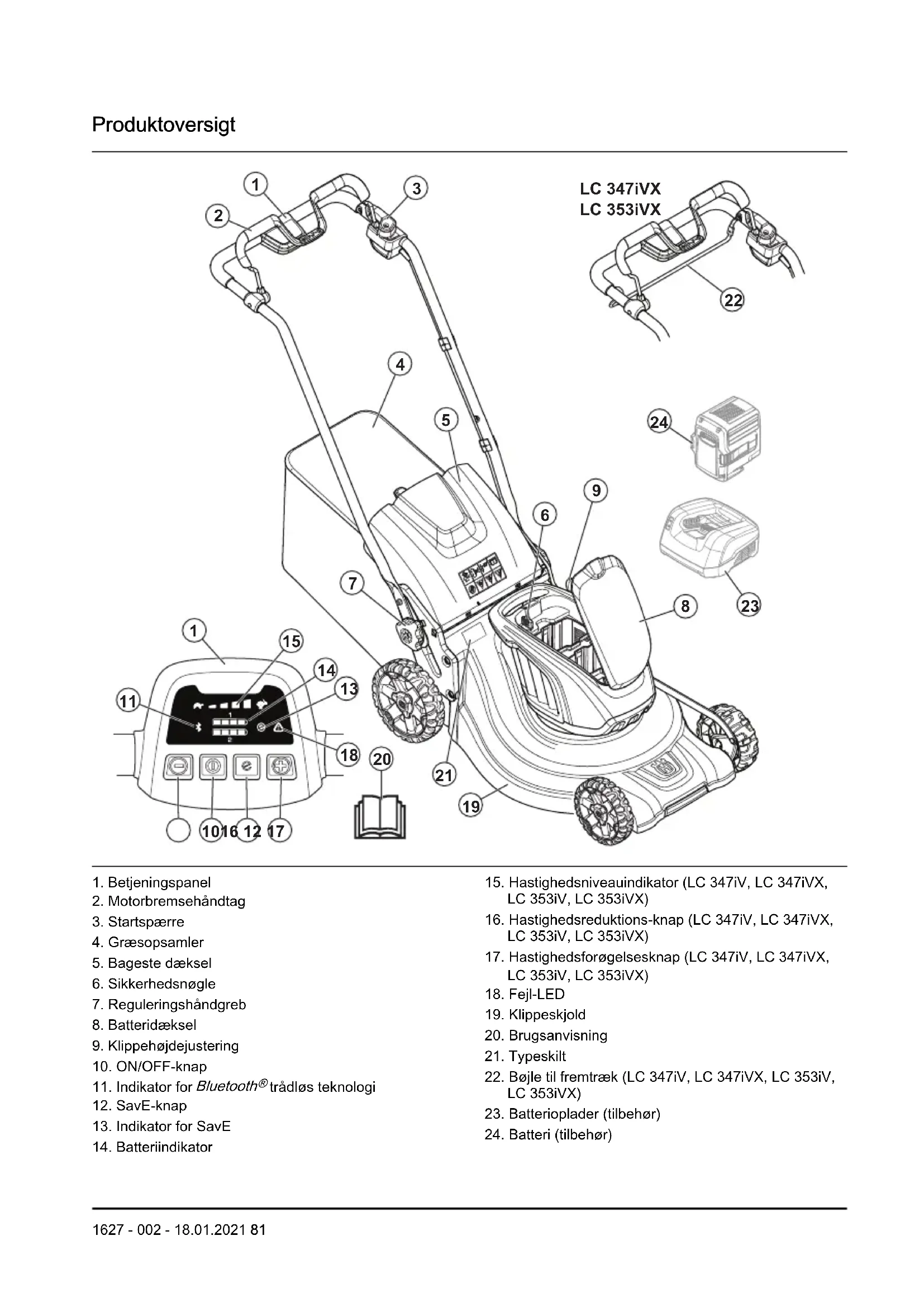

1. Betjeningspanel
2. Motorbremsehandtag
3. Startspærre
4. Græsopsamler
5. Bagerste dæksel
6. Sikkerhedsnøgle
7. Reguleringshåndgreb
8. Batteridæksel
9. Klippehøjdejustering

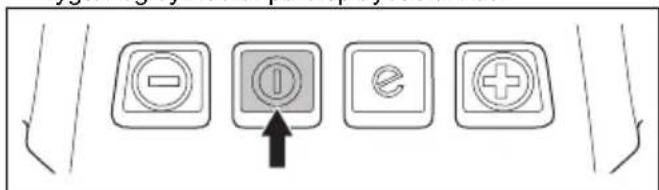

10. ON/OFF-knap

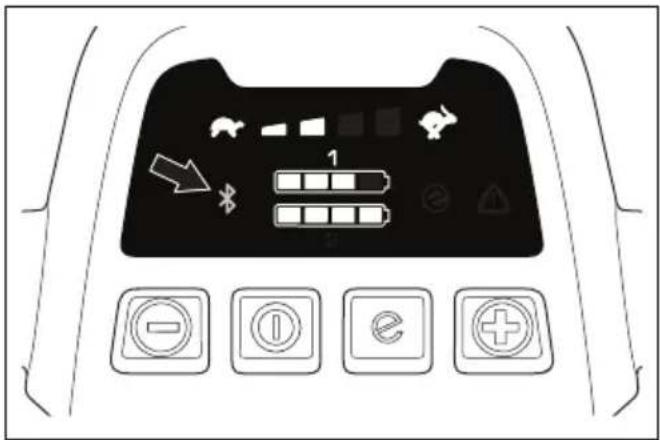

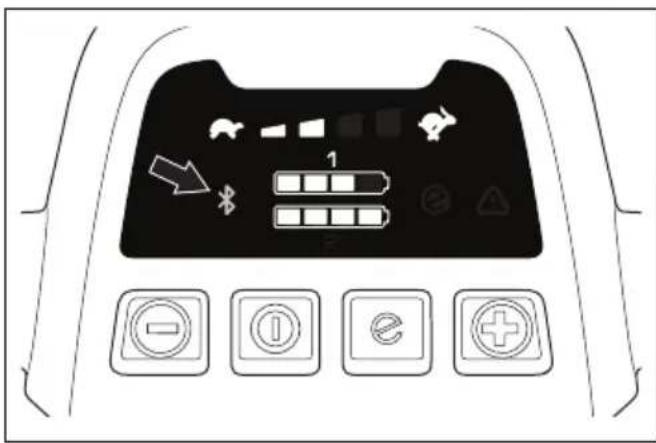

11. Indikator for Bluetooth® trådløs teknologi

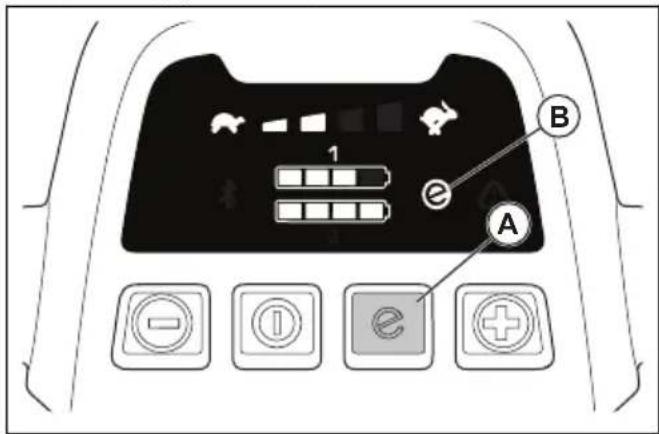

12. SavE-knap
13. Indikator for SavE

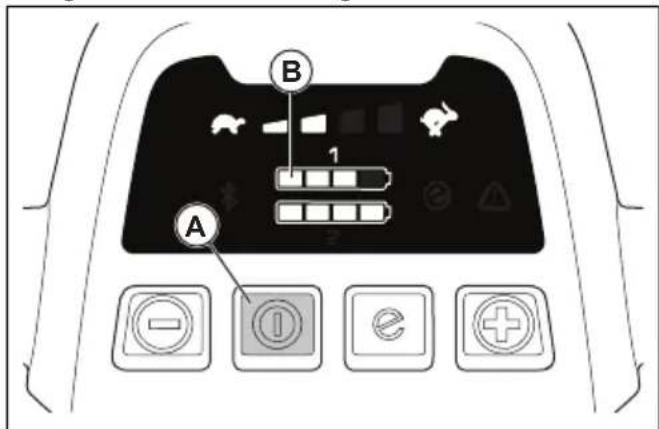

14. Batteriindikator
15. Hastighedsniveauindikator (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
16. Hastighedsreduktionsknap (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
17. Hastighedsforøgelsesknap (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
18. Fejl-LED
19. Klippeskjold
20. Brugsanvisning
21. Typeskilt
22. Bøjle til fremtræk (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
23. Batterioplader (tilbehør)
24. Batteri (tilbehør)

Symboler på produktet

ADVARSEL! Vær forsigtig, og brug produktet korrekt. Dette produkt kan forårsage alvorlig personskade eller ødelæggelse for brugeren eller andre.

Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået instruktionerne, inden du bruger produktet.

Hold uvedkommende personer og dyr på sikker afstand af arbejdsstedet.

Pas på udslyngede genstande og rikochettering.

Advarsel: Hold hænder og fødder på sikker afstand af den roterende klinge.

Advarsel: Hold hænder og fødder på sikker

afstand af bevægelige dele.

Fjern sikkerhedsnøglen, inden du udfører reparationsarbejde eller vedligeholdelse.

Må ikke udsættes for regn.

Produktet og produktemballagen er ikke almindeligt husholdningsaffald. Aflever det på en genbrugsstation til elektrisk og elektronisk udstyr.

Produktet er i overensstemmelse med de gældende EF-direktiver.

Produktet er i overensstemmelse med de gældende Eurasian Customs Union-direktiver.

Produktet er i overensstemmelse med de gældende UkrSEPRO-direktiver.

Produktet er i overensstemmelse med de gældende RCM-direktiver. Gælder kun i AU/NZ.

Emission af støj til omgivelserne i henhold til EU-direktiv 2000/14/EF og New South Wales' lovgivning om "Beskyttelse af miljøet (støjbegrænsning) forordning 2017". Data om emission af støj findes på maskinens mærkat og i kapitlet Tekniske data.

IPX1

Produktet er drypbeskyttet.

Startprocedure: Tryk på ON/OFF-knappen, løsn startspærren, tryk på

knappen, løsn startspærren, tryk på

Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav på visse markeder.

Mærkat på produktet

Hold hænder og fødder på sikker afstand af de roterende klinger.

Produktansvar

Som nævnt i produktansvarsbestemmelserne hæfter vi ikke for skader forårsaget af vores produkt, hvis:

• Produktet er forkert repareret.
• Produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten.
• Produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.
• Produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Dette produkt er farligt, hvis det bruges forkert, eller hvis du ikke er forsigtig. Personskade eller dødsfald kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne.
• Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller ødelæggende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.

Vær altid forsigtig, og brug din sunde fornuft. Hvis du ikke er sikker på, hvordan produktet betjenes i en særlig situation:

Stop, og kontakt Husqvarna forhandleren, inden du fortsætter.

Vær opmærksom på, at føreren er ansvarlig for ulykker, der involverer andre personer eller disses ejendom. - Hold produktet rent. Sørg for, at skilte og mærkater er tydeligt læsbare. Lad aldrig børn eller personer, der ikke kender apparatet, bruge det. Der kan være lokale regler for, hvor gammel brugeren skal være. - Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der bruger produktet. En voksen skal være til stede hele tiden. - Brug ikke produktet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin. Det har en negativ virkning på synet, overblikket, koordinationsevnen og ømmekraften. - Brug ikke produktet, hvis det er fejlbehæftet. - Foretag ikke ændringer på produktet, og undlad at bruge det, hvis der er risiko for, at det er blevet ændret af andre.

Sikkerhed i arbejdsområdet

ADVARSEL: Læs

Fjern genstande såsom grene, kviste og sten fra arbejdsområdet, inden du bruger produktet. - Genstande, som rammer skæreudstyret, kan udslynges og forårsage person- og tingskade. Hold omkringstående personer og dyr på sikker afstand af produktet. - Undlad at bruge produktet i dårligt vejr, som f.eks. tåge, regn, hård vind, kraftig kulde og ved risiko for lynnedslag. Det kan være trættende at bruge produktet i dårligt vejr eller i fugtige eller våde områder. Dårligt vejr kan medføre farlige forhold, f.eks. glatte underlag. - Pas på personer, genstande og situationer, som kan forhindre sikker brug af produktet. - Pas på forhindringer som f.eks. rødder, sten, kviste,

huller og grøfter. Langt græs kan skjule hindringer.

• Det kan være farligt at klippe græs på skråninger. Slå ikke græsset på meget stejle skråninger. Brug ikke produktet på skråninger, der hælder mere end 15 grader.
• Udvis den yderste forsigtighed ved ændring af retning på skråninger. Lad produktet køre på tværs af skråninger. Kør ikke op og ned. Vær forsigtig, når du nærmer dig uoverskuelige hjørner og genstande, som blokerer for udsynet.

Arbejdssikkerhed

ADVARSEL: Læs

• Brug kun produktet til græsslåning. Det er ikke tilladt at bruge det til andre opgaver. Bær personligt beskyttelsesudstyr. Se Personligt beskyttelsesudstyr på side 87. Sørg for, at du ved, hvordan du standser motoren hurtigt i nødstilfælde.
• Betjen ikke produktet i regn eller våde omgivelser. Risikoen for elektriske stød øges, hvis der trænger vand ind i produktet.
• Betjen ikke produktet, medmindre klingen og alle afskærmninger er monteret korrekt. En forkert monteret klinge kan løsne sig og forårsage personskade.
• Sørg for, at klingen ikke rammer genstande som f.eks. sten og rødder. Det kan beskadige klingen og bøje motorakslen. En bøjet aksel giver kraftige vibrationer og stor risiko for, at kniven løsner sig.
• Hvis kniven rammer en genstand, eller der opstår vibrationer, skal du straks standse produktet. Stands motoren, drej sikkerhedsnøglen til 0, og afmonter batteriet. Undersøg, om produktet er blevet beskadiget. Reparer skader, eller lad et autoriseret serviceværksted udføre reparationen.
• Fastgør aldrig motorbremsehandtaget permanent på styret, når motoren er startet.

Anbring produktet på et stabilt, fladt underlag, og start det. Sørg for, at kniven ikke rammer jorden eller andre genstande. - Hold dig altid bag produktet, mens du betjener det. Lad alle hjulene blive på jorden, og hold 2 hænder på styret, når du betjener produktet. Hold hænder og fødder på sikker afstand af de roterende klinger. - Tip ikke produktet, når motoren er startet. Vær forsigtig, når du trækker produktet baglæns. - Løft aldrig produktet, når motoren er startet. Hvis du skal løfte produktet, skal du først stoppe motoren, dreje sikkerhedsnøglen til 0 og afmontere batteriet. Gå ikke baglæns, når du bruger produktet. - Stands motoren, når du bevæger dig hen over områder uden græs, f.eks. stier med grus, sten og asfalt. - Undlad at køre med produktet, når motoren er startet. Gå altid fremad, når du bruger produktet. - Stands motoren, inden du ændrer klippehøjden. Foretag

aldrig justeringer, når motoren er startet. - Efterlad aldrig produktet uden opsyn, når motoren er startet. Stands motoren, og sørg for, at skæreudstyret ikke roterer.

Sikkerhedsinstruktioner for drift Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.
• Brug kraftige, skridsikre støvler eller sko. Brug ikke åbne sko, og gå heller ikke på bare fødder.
• Brug kraftige, lange bukser.
• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn eller rengøring af skæreudstyret.

Sikkerhedsanordninger på produktet

ADVARSEL: Læs

følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med defekte sikkerhedsanordninger.
• Kontroller sikkerhedsanordningerne regelmæssigt. Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-serviceværksted.

Sådan kontrolleres klippeskjoldet

Klippeskjoldet mindsker vibrationer i produktet og reducerer risikoen for skader fra klingen.

• Undersøg klippeskjoldet for at sikre, at der ikke er skader såsom revner.

Sikkerhedsnøgle

Sikkerhedsnøglen er under batterilåget. Sikkerhedsnøglen

forbinder det batteri, der forsyner motoren med strøm.

• Start og stop motoren for at kontrollere sikkerhedsnøglen.
• Hvis sikkerhedsnøglen fungerer korrekt, kan motoren kun starte, når den er i position 1.

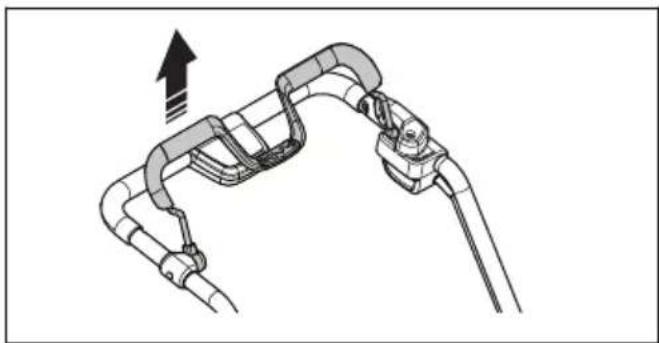

Motorbremsehåndtag

Ved kontrol af motorbremsen startes motoren, hvorefter motorbremsehåndtaget slippes. Hvis motoren ikke standser inden for 3 sekunder, skal et godkendt Husqvarna-

serviceværksted justere motorbremsen.

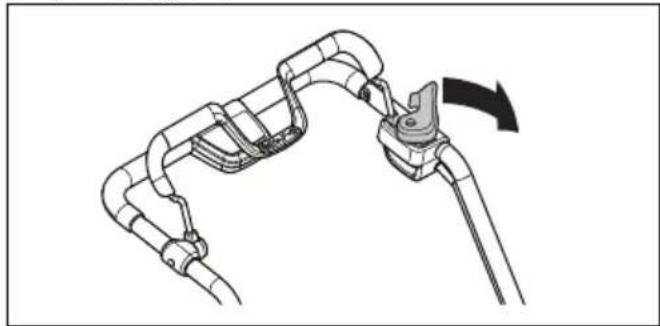

Sådan efterses startspærren

Efterse startspærren for at sikre, at den forhindrer drift af motoren.

1. Skub bøjlen til fremtrækket i retning mod styret. Startspærren standser bevægelsen.
2. Skub startspærren ud.

1. Slip startspærren, og sørg for, at den returnerer til udgangspositionen.

Batterisikkerhed

indendørs brug af produktet.

• Brug kun genopladelige Husqvarna-batterier som strømforsyning til relaterede Husqvarna-produkter. For at undgå personskade må batteriet ikke anvendes som strømforsyning til andre produkter. Undgå at bruge ikke-genopladelige batterier.
• Risiko for elektrisk stød. Tilslut ikke batteripolerne til nøgler, mønter, skruer eller andre metalgenstande. Dette kan medføre en kortslutning af batteriet.
• Sæt ikke genstande ind i batteriets luftspalte.
• Hold batteriet væk fra sollys, varme og åben ild. Batteriet kan eksplodere og medføre forbrændinger og/eller kemiske forbrændinger.
• Hold batteriet væk fra regn og våde omgivelser.
• Hold batteriet væk fra mikrobølger og højt tryk.
• Forsøg ikke at skille batteriet ad eller ødelægge det. Hvis batteriet lækker, skal du sørge for, at væsken ikke kommer i kontakt med hud eller øjne. Ved berøring af

væsken skal området skylles med en stor mængde vand, og opsøg derefter lægehjælp.

• Brug batteriet i temperaturer mellem -10 °C og 40 °C.
• Batteriet eller batteriopladeren må aldrig rengøres med vand. Se Sådan rengøres batteriet og batteriopladeren på side 98.
• Brug ikke et defekt eller beskadiget batteri.
• Opbevar batterierne væk fra metalgenstande som f.eks. søm, mønter og smykker.

Batteriopladersikkerhed

ADVARSEL: Læs

• Brug udelukkende QC-batteriopladerne til at oplade udskiftelige Husqvarna-batterier.
• Minimér risikoen for elektrisk stød eller kortslutning. Sæt ikke genstande ind i opladerens luftspalte. Forsøg aldrig at adskille batteriopladeren. Forbind ikke batteriopladerens poler med metalgenstande. Brug en godkendt stikkontakt.
• Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.
• Undersøg regelmæssigt, at ledningen til batteriopladeren er intakt, og at der ikke er revner i den.
• Løft aldrig batteriopladeren ved hjælp af ledningen. Træk stikket ud for at afbryde batteriopladeren fra stikkontakten. Træk ikke i ledningen.
• Hold strømledningen og forlængerledninger væk fra vand, olie og skarpe kanter. Sørg for, at ledningen ikke bliver klemt i døre, hegn eller lignende. Det kan medføre, at opladeren bliver strømførende.
• Batteriopladeren må aldrig rengøres med vand.
• Batteriopladeren kan bruges af børn fra 8 år og opad samt af personer med nedsatte

fysiske, følelsesmæssige eller mentale evner eller manglende erfaring og viden, hvis de er under opsyn eller har modtaget træning i brugen af batteriopladeren på en sikker måde og forstår farerne, der er forbundet med brugen. Børn må ikke lege med batteriopladeren. Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.

• Ikke-genopladelige batterier må ikke oplades i batteriopladeren.
• Brug ikke batteriopladeren i nærheden af brandfarlige materialer eller materialer, der kan medføre korrosion. Batteriopladeren må ikke tildækkes. I tilfælde af røgafgivelse eller brand skal batteriopladeren afbrydes fra stikkontakten.
• Brug ikke defekte eller beskadigede batteriopladere.
• Oplad kun batteriet indendørs i et rum med god ventilation og beskyttet mod direkte sollys. Oplad ikke batteriet under våde forhold.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

For at undgå utilsigtet start i forbindelse med vedligeholdelse, skal du dreje sikkerhedsnøglen til 0 og fjerne batteriet. Vent i mindst 5 sekunder, før du påbegynder vedligeholdelse. Udfør vedligeholdelsesarbejde korrekt for at øge levetiden for produktet og mindske risikoen for ulykker. Lad et godkendt serviceværksted udføre professionelle reparationer. Kontakt dit nærmeste serviceværksted for at få flere oplysninger. - Foretag kun den form for vedligeholdelsesarbejde, der er angivet i denne brugsanvisning. Mere omfattende arbejde skal udføres af et godkendt serviceværksted. - Ifør dig kraftige handsker, når du anvender skæreudstyret. Klingen er meget skarp, og du

kan nemt komme til at skære dig.

• Hold klingerne skarpe og rene for at sikre den bedst mulige ydeevne.

Lad jævnligt serviceværkstedet efterse produktet og foretage de nødvendige justeringer og reparationer.

• Udskift beskadigede, slidte eller defekte dele.

Følg vejledningen for, hvordan du udskifter tilbehør. Brug kun tilbehør fra producenten.

Når de ikke er i drift, skal du holde produktet, batteriet og batteriopladeren adskilt et tørt, indendørs og aflåst sted. Sørg for, at børn og personer, som ikke er godkendt, ikke kan få adgang til produktet, batteriet eller batteriopladeren.

Montering

Indledning

ADVARSEL: Før du samler produktet, skal du læse sikkerhedskapitlet.

ADVARSEL: For at undgå utilsigtet start under monteringen, skal du dreje sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder.

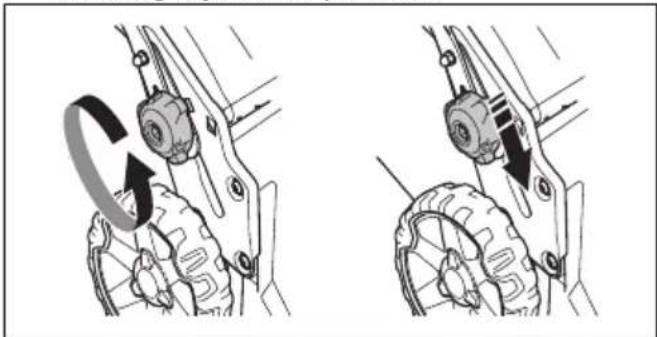

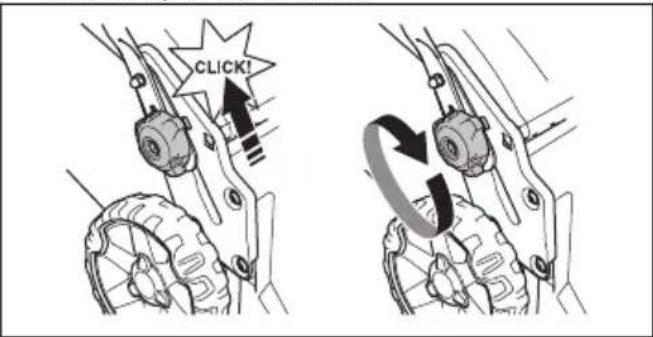

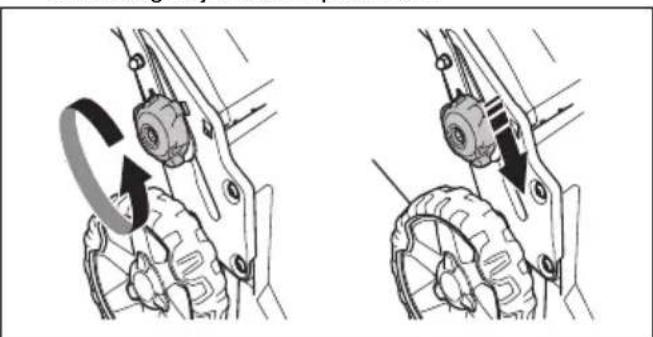

Sådan justeres håndtaget

1. Løsn de nederste skruehåndtag.
2. Flyt grebene til den nederste ende af rillerne på venstre og højre side af produktet.

1. Sæt håndtagets højde i en af de 2 mulige stillinger.
2. Flyt grebene op i retning af håndtaget, indtil de stopper, og der høres et klik.

1. Spænd skruehåndtagene hårdt.

1. Fastgør græsopsamlerens ramme til græsposen med den afstivede del af posen nederst. Hold håndtaget på rammen oven på græsposen.

1. Fastgør den nederste del af græsopsamlerens ramme i sporet i bunden af græsopsamleren.
2. Fastgør græsposen til græsopsamlerens ramme med clipsene.

1. Løft det bageste dæksel.
2. Fastgør græsopsamleren på chassissets øverste kant.
3. Sæt græsopsamlerens nederste del i græsudkastkanalen.

Sådan samles bioklipproppen (tilbehør)

1. Løft det bagerste dæksel, og fjern græsopsamleren.
2. Sæt bioklipproppen i udkastkanalen.

1. Udskift klingen med findelingsklingen leveret i findelingssættet. Se 'Sådan fjernes og udskiftes klingen' på side 98.

Drift

Indledning

ADVARSEL: Før du bruger produktet, skal du læse og forstå kapitlet om sikkerhed.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile enhed. Appen Husqvarna Connect giver udvidede funktioner til dit Husqvarna produkt:

Bluetooth® trådløs teknologi

Symbolet for Bluetooth® trådløs teknologi tænder, når din mobile enhed er tilsluttet til produktet.

Sådan sættes produktet i driftsstilling

1. Fold håndtaget ud i opretstående stilling.

1. Flyt grebene op i retning af håndtaget, indtil de stopper, og der høres et klik.

1. Spænd skruehåndtagene hårdt.

Sådan indstilles klippehøjden

Klippehøjden kan justeres i 6 niveauer.

1. Flyt klippehøjdehandtaget ned for at mindske klippehøjden.
2. Flyt klippehøjdehandtaget op for at øge klippehøjden.

BEMÆRK: Indstil ikke klippehøjden for lavt. Knivene kan ramme jorden, hvis græsplænens overflade ikke er jævn.

Batteri

ADVARSEL: Inden brug af produktet skal du læse og sætte dig ind i kapitlet om sikkerhed. Du skal også læse og sætte dig ind i brugsanvisningen for batteriet og batteriopladeren.

Batteristatus

Displayet viser batteriets resterende batterikapacitet, og om der er problemer med batteriet. Batterikapaciteten vises i 5 sekunder, efter at produktet er slukket, eller batteriindikatorknappen er trykket ned.

Advarselssymbolet på batteriet er tændt, når der er sket en fejl. Se Batteri på side 99.

LED-lys	Batteristatus
Alle LED'er er tændt Fuldt opladet (75-100 %)
LED 1, LED 2 og LED 3 er tændt	Batteriet er opladet 50-75 %
LED 1 og LED 2 er tændt Batteriet er opladet 25-50 %
LED 1 er tændt Batteriet er	opladet 0-25 %.
LED-lys Batteristatus
LED 1 blinker Batteriet er afladet. Oplad batteriet.

Sådan oplades batteriet

Oplad batteriet, inden første ibrugtagning. Batteriet er kun 30% opladet, når det leveres til kunden.

Bemærk: Batteriopladeren skal tilsluttes til den spænding og frekvens, der fremgår af typeskiltet.

Batteriet oplades ikke, hvis batteriets temperatur er over 50°C. Batteriopladeren sænker batteriets temperatur, før det begynder at oplade.

1. Forbind den ene ende af ledningen til batteriopladeren til stikket på batteriopladeren.
2. Forbind den anden ende af ledningen til batteriopladeren til en jordet stikkontakt. LED'en på batteriopladeren blinker grønt én gang.

1. Isæt batteriet i batteriopladeren. Den grønne lampe på opladeren lyser, når batteriet er korrekt forbundet med batteriopladeren.

1. Når alle LED'erne på batteriet er tændt, er batteriet fuldt opladet. Oplad batteriet i maks. 24 timer.
2. For at afbryde batteriopladeren fra stikkontakten, skal du trække i stikket, ikke i ledningen.
3. Fjern batteriet fra batteriopladeren.

Batteriets ladestatus

Et Husqvarna-li-ion-batteri kan oplades eller bruges på alle opladningsniveauer. Batteriet er ikke beskadiget. Et fuldt opladet batteri vil ikke aflades, når batteriet efterlades i opladeren.

LED-display	Ladestatus
LED 1 blinker 0 %-25 %
LED 1 er tændt, LED 2 blinker	25 %-50 %
LED 1, LED 2 er tændt, LED 3 blinker	50 %-75 %
LED 1, LED 2, LED 3 er tændt, LED 4 blinker	75 %-100 %
LED 1, LED 2, LED 3, LED 4 er tændt	Fuldt opladet

1. Åbn batterilåget.
2. Isæt et opladet batteri i 1 af batterirummene. For længere driftstid, skal du isætte et andet opladet batteri i det andet batterirum.
3. Drej sikkerhedsnøglen til 1.

1. Stil dig bag produktet.
2. Skub ON/OFF-knappen (A) på kontrolpanelet. Displayet tændes. Batteriindikatoren (B) viser opladningsniveauet for de 2 batterier. Antallet af batterier, der er i drift, vises ved siden af batteriindikatoren. For modellerne LC 347iV, LC 347iVX, LC 353iV, LC 353iVX viser displayet også den indstillede hastighed.

1. Løsn startspærren.

1. Skub bøjlen til fremtrækket i retning mod styret.

Sådan bruges hjulenes fremtræk (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)

Tryk på + og - på betjeningspanelet for at indstille kørehastigheden i 4 trin.

• Slip håndtaget til fremtrækket for at frakoble det, f.eks. når du nærmer dig en forhindring.

1. Tryk på knappen (A) for at starte funktionen. Symbolet (B) på displayet tændes.
2. Tryk på knappen igen for at standse funktionen. Symbolet (B) på displayet slukkes.

Funktionen standser automatisk, hvis terrænforholdene gør det nødvendigt at have en højere effekt. Funktionen starter automatisk igen, når terrænforholdene gør det muligt.

Høj belastningsfunktion

Når produktet klipper langt eller vådt græs, øger motoren automatisk omdrejningstallet. Motoren skifter tilbage til standardtilstand, når høj belastning ikke er nødvendig.

Produktet standser automatisk, hvis du ikke betjener det i 10 minutter. Drej altid sikkerhedsnøglen til 0, før du forlader produktet uden opsyn.

1. Slip motorbremsehåndtaget for at standse motoren.

1. Skub ON/OFF-knappen på kontrolpanelet. Alle LED-lygter og symboler på displayet slukkes.

1. Fjern batteriet ved at trykke på de 2 udløserknapper og trække batteriet ud.

1. Oplad batteriet, hvis det er svagt. Se "Sådan oplades batteriet" på side 95 for at få flere oplysninger.

Sådan opnår du et godt resultat

• Sørg altid for, at klingen er skarp. En sløv klinge giver et uregelmæssigt resultat, og græssets snitflade bliver gul. En skarp klinge bruger desuden mindre energi end en sløv klinge.
• Klip aldrig mere end 1/3 af græssets længde. Klip først med klippehøjden indstillet højt. Efterse resultatet, og sænk derefter klippehøjden til det ønskede niveau. Hvis græsset er meget højt, skal du køre langsomt og om nødvendigt klippe 2 gange.
• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.

Sådan klippes græs uden en monteret græsopsamler eller bioklipprop

• Løft det bagerste dæksel, og fjern græsopsamleren. Hvis der er monteret en bioklipprop og en findelingsklinge, skal de fjernes. Luk det bagerste dæksel, før du betjener produktet.

Når du betjener produktet, udkastes det afskårne græs under det bagerste dæksel.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages vedligeholdelse, skal du læse og forstå kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produktet kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommende oplyse om nærmeste serviceværksted.

Vedligeholdelsesskema

Vedligeholdelsesintervallerne er fastlagt baseret på daglig brug af produktet. Intervallerne ændres, hvis produktet ikke bruges dagligt.

For vedligeholdelse identificeret med * henvises til vejledningen i Sikkerhedsinstruktioner for drift på side 87.

	Hverbrug	Måned-ligt	Hver sæ-son
Foretag et generelt eftersyn X
Rengør produit X
Kontroller startspærren * X
Sørg for, at sikkerhedsanordningerne på produititet ikke er defekte * X
Efterse skæreudstyret X
Efterse klippeskjoldet * X
Kontrollér motorbremsehändtaget * X
Sørg for, at ON/OFF-knappen fungerer korrekt og ikke er defekt X
Efterse batteriet for skader X
Kontrollér batteriopladeren X
Sørg for, at udløserknapperne på batteriet fungerer korrekt, og at batteriet{læses på plads i produits	X
Efterse batteriopladeren for skader, og sørg for, at den fungerer korrekt. X
Efterse forbindelsene mullem batteriet ogproduktek. Efterse øgså forbindelsen mullem batteriet og batteriopladeren.			X

Sådan udføres et generelt eftersyn

• Sørg for, at møtrikker og skruer på produktet er spændt.
• Sørg for, at ledningerne på produktet ikke er placeret på en måde, så de kan blive beskadiget.

Sådan rengøres produktet

Rengør plastdele med en ren og tør klud. - Brug ikke vand til rengøring af produktet. Vand kan trænge ind i batteriet eller motoren og forårsage kortslutning eller beskadigelse af produktet. - Brug ikke en højtryksrenser til at rengøre produktet. - Sprøjt aldrig vand direkte på motoren. - Brug en børste til at fjerne blade, græs og snavs.

Sådan rengøres batteriet og batteriopladeren

BEMÆRK: Batteriet eller batteriopladeren må aldrig rengøres med vand.

• Sørg for, at batteriet og opladeren er rene og tørre, før du sætter batteriet i batteriopladeren. Rengør batteriets poler med trykluft eller med en blød og tør klud. Rens overfladerne på batteriet og batteriladeren med en blød og tør klud.

Sådan efterses skærudstyret

ADVARSEL: For at undgå utilsigtet start, skal du dreje sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder.

ADVARSEL: Brug handsker, når du udfører vedligeholdelse på skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Efterse skæreudstyret for skader eller revner. Udskift altid skæreudstyret, hvis det er beskadiget.
2. Kig på klingen for at se, om den er beskadiget eller sløv.

Bemærk: Kniven skal afbalanceres, efter den er blevet slebet. Lad et servicecenter skærpe, udskifte og afbalancere klingen. Hvis du rammer en forhindring, der får produktet til at standse, udskiftes den beskadigede klinge. Lad servicecenteret vurdere, om klingen kan files, eller om den skal udskiftes.

Sådan fjernes og udskiftes klingen

1. Fjern klingebolten.
2. Afmonter klingen.
3. Efterse klingeophæng og klingebolt for at se, om der er skader.
4. Efterse motorakslen for at sikre, at den ikke er bøjet.
5. Når du sætter den nye klinge på, skal klingens ender pege i retning af klippeskjoldet.

1. Sørg for, at klingen flugter med motorakslens centrum.
2. Lås klingen med en træklods. Monter fjederskiven, og spænd bolten og skiven med et tilspændingsmoment på 23-28 Nm.

Brug sikkerhedshandsker. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Start produktet for at afprøve klingen. Hvis skiven ikke er korrekt fastgjort, forekommer der vibrationer i produktet, eller klipperesultatet bliver utilfredsstillende.

Fejlfinding

Batteri

LED på batteriet Mulige fejl Mulig procedure
Den grønne LED blinker	Batterispændingen er lav Oplad batteriet. Se Sådan oplades batteriet på si-de 95.
Fejl-LED'en blinker Batte	iet er svagt Oplad batteriet. Se	Batteri på side 99.
	Temperaturen i arbejdsmiljøet er for høj eller for lav	Brug batteriet i temperaturer mellem -10 °C og 40 °C.
	Overspænding Kontrollér, at netspændingen er den samme som på typeskiltet på produktet.
			Fjern batteriet fra batteriopladeren. Vent 5 sekun-der, og prøv ingen for at oplade batteriet. Hvis problemet fortsetter, skal du kontakte et autoriseret serviceværksted.
Fejl-LED'en er tændt Celleforskel for stor (1 V) Kontakt et godkendt serviceværksted.

Batterioplader

LED på batteriopladeren.	Mulige fejl Mulig procedure
Fejl-LED'en blinker Temperaturen i arbejdsmiljøet erfor hij eller for lav	Brug batteriopladeren i temperaturer mellem 5 °C og 40°C.
Fejl-LED'en er tændt Kontakt et godkendt serviceværksted

Betjeningspanel

Tastatur Fejlkode (aantal blink)	Mulige fejl Mulig løsning
Fejl-LED blinker 3 Mottoren er overbelastet og klippehøjden. Se		Sådan indstillesklippehøjden på side 94.
5 Motoromdrejningsstallet falderfor meget, og motoren stand-ser
10 Kontrolheden til motoren erfor varm		Stands motoren, og vent, indtil den erblevet kold
2 Klingen er blokere	For at undgåulisigtet start, skaldu dreje sikkerhedsnøglen til 0, fjerne batteriet ogvente i mindst 5 sekunder. Kontrollér, atklingen kan rotere frit. Hvis problemetfortsætter, skal du kontakte et autoriseret serviceværksted
9 Batterifejl eller inte	signal frabattery	Isæt batteriet korrekt i Produktet, og ef-terse batteristikket. Hvis fejl-LED'en påbattery blinker. Se Batteri pá side 94.
Produktet standser 8 Batteriet er svagt Oplad batteriet. Se		Sådan oplades batteriet på side 95.
0 Fejl ved batteristik	Efterse batteristikket
Andre fejl Hvis der opstår andre fejl, skal du drejeændingsnøglen til 0, afmontere batteriet og kontakteet godkendt serviceværksted.

Transport, opbevaring og bortskaffelse

Indledning

ADVARSEL: For at undgå utilsigtet start under transport, skal du dreje sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder.

Sådan sættes produktet i transportposition

1. Løsn de nederste skruehåndtag.
2. Flyt grebene til den nederste ende af rillerne på venstre og højre side af produktet.

3. Fold håndtaget fremad.

• Lovkravene om farligt gods gælder for de indeholdte li-ion-batterier.
• Ved kommerciel transport skal særlige krav vedrørende emballering og mærkning overholdes. Sørg for at overholde bestemmelserne for farligt materiale, når du klargør produktet til transport. Lokale bestemmelser kan være gældende.
• Fjern altid batteriet ved transport.
• Sæt tape på batteristikkene, og sørg for, at batteriet ikke kan rykke sig under transporten.
• Fastspænd produktet under transport.

Opbevaring

Opbevar batteriopladeren et lukket og tørt sted. - Opbevar batteriet og batteriopladeren et tørt sted, hvor der ikke er fugt eller frost. - Afbryd forbindelsen mellem batteriet og batteriopladeren under opbevaring. - Batteriet må ikke opbevares i metalbeholder. - Opbevar batteriet ved temperaturer mellem 5°C og 25°C og væk fra sollys. - Opbevar batteriopladeren ved temperaturer mellem 5°C og 45°C og væk fra sollys. - Sørg for, at batteriet er ladet op til 30% - 50%, før du sætter det til opbevaring i længere tid. Opbevar produktet, batteriet og batteriopladeren et tørt sted, der er utilgængeligt for børn og ikke godkendte personer. - Rengør produktet, og udfør fuld service, før du sætter produktet til opbevaring i længere tid.

Bortskaffelse

Symbolerne på produktet eller emballagen angiver, at produktet ikke må bortskaffes som almindeligt husholdningsaffald. Det skal afleveres til en passende genbrugsstation med henblik på genvinding af elektrisk og elektronisk udstyr.

Hvis du sørger for, at dette produkt håndteres korrekt, kan du være med til at modvirke potentielle negative indvirkninger på mennesker og miljø, som ellers kan være et resultat af fejlagtig affaldshåndtering i forbindelse med dette produkt. Nærmere oplysninger om genanvendelse af dette produkt fås hos kommunen, det lokale renovationsselskab eller forretningen, hvor produktet er købt.

Tekniske data

Tekniske data

	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	3iVX/LC 353iV
Klippemotor
Motortype BLDC (børsteløs) 36	V	BLDC (børsteløs) 36 V	BLDC (børsteløs) 36 V
Motoromdrejningstal - SavE, o/min. 2600 2600	2600
Motoromdrejningstal - nominelt, o/min. 3000 3000	3000 3000
Motoromdrejningstal - hij belastning, o/min. 3500	3500 3500 3500
Motoreffekt - maks. kW 0,96 0,96 1,05
Motoreffekt - nominal, kW 0,75 0,75 0,9
Køremotor
Motoreffekt - nominal, kW N/A 0,25 0,25
Selvkörende hastighed, km/t N/A 3,0-4,5 3,0-4,5
Justering af hastighedsniveauuer N/A 4 4
Vægt
Vægt.uden batteri, kg 24 26 28
Batteri
Batteritye Husqvarna Batterise-	rie	Husqvarna Batterise-	Husqvarna Batterise-
Batteriets driftstid
Batteriets driftstid, min, (frilØb) med SavE ak-tiveret, med et 5,2 Ah Husqvarna-batteri(Bli200).	43 43 32
Batteriets driftstid, min, (frilØb) med standard-tilstand aktiveret, med et 5,2 Ah Husqvarna-batteri(Bli200).	30 30 20
Støjemissioner 10
Lydefejktniveau, mål't dB (A) 94 94 97
Lydefejktniveau, garantet LWA dB (A) 95 95	98
Lydniveauer 11
Lydtryksniveau ved brugerens øre, dB (A) 82	82 86
Vibrationsniveauuer 12
Styr, m/s2	0,42 0,42 2,64
Skæreudstyr
Klippehøjde, mm	20-75 mm	20-75 mm	20-75 mm
Klippebredde, cm	47 47 53
Klingestandard	Opsamling5905934-10	Opsamling5905934-10	Opsamling5940757-10
Klingetilbehør	Findeling5907010-10	Findeling5907010-10	Findeling5950072-10
Græsopsamlerens kapacitet, liter	55 55 60
Radiofrekvensdata for Bluetooth®	LC 247iX LC 347iVX LC	353iVX
Frekvensbändet, GHz 2,4-2,4835 2,4-2,4835	2,4835 2,4-2,4835
Udgangseffekt, maks. dBm 4 4 4

Godkendte batterier Type Batterierekapacitet,	Ah	Spænding, V Vægt,	lb/kg
BLi20 Lithiumion 4,0 36 2.6/1.2
BLi30 Lithiumion 7,7 36 4.2/1.9
BLi200 Lithiumion 5,2 36 2.8/1.3	3
BLi300 Lithiumion 9,4 36 4,1/1,9

Godkendte opladere til de angivne batterier, BLi Indgangs	spænding, V	Frekvens, Hz Effekt, watt
QC80 100-240 50-60	80
QC80F		12
QC250		100-240 50-60
QC330		100-240 50-60
QC500		100-240 50-60

• af den 8. juni 2011 angående "begrænsning af anvendelsen af visse farlige stoffer" 2011/65/EU
• af den 17. maj 2006 "angående maskiner" 2006/42/EF
• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF

Vedr. oplysninger om støjafgivelse: Se Tekniske data på side 101.

Der er anvendt følgende standarder:

EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6,

ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581

Hvis ikke andet er angivet, er de ovennævnte standarder de senest udgivne versioner.

Udpeget organ: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala Harudfører overensstemmelsesvurdering i henhold til Bilag VI i direktiv 2000/14/EF.

Huskvarna, 2020-04-22

Claes Losdal, udviklingschef/haveprodukter (autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation)

Registrerede varemærker

Bluetooth®-navnet og -logoerne er registrerede varemærker tilhørende Bluetooth SIG, inc., og al Husqvarnas brug deraf sker på licens.

Indhold

Indledning. 105

Sikkerhed. 109

Montering. 118

Drift. 119

Vedligeholdelse. 124

Fejlfinding 126

Symboler på produktet

Må ikke udsættes for regn.

Produktet og produktemballagen er ikke restaffald. Genbrug det på et genbrugsanlæg for elektrisk og elektronisk udstyr.

IPX1 Produktet er drypbeskyttet.

Startprocedure: Tryk på PÅ-knappen, løsn startsperren, skub motorbremsehåndtaget ned.

Slip motorbremsehåndtaget for at stoppe.

Langsomt

Raskt

Etikett på produktet

Sikkerhetsutstyr på produktet

Hvis du vil kontrollere motorbremsen, starter du motoren og slipper deretter motorbremshåndtaket. Hvis motoren ikke stopper innen tre sekunder, må du la et godkjent

Husqvarna-serviceverksted justere motorbremsen.

ADVARSEL: Før du monterer produktet, må du lese kapittelet om sikkerhet.

Slik monterer du finfordelingspluggen (tilbehør)

ADVARSEL: Før du bruker produktet, må du lese og forstå kapittelet om sikkerhet.

Husqvarna Connect

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt:

Trådløs Bluetooth®-teknologi

Symbolet for trådløs Bluetooth®-teknologi tennes når den mobile enheten kobles til produktet.

Slik setter du produktet i driftsstilling

1. Når alle LED-indikatorene på batteriet lyser, er batteriet fulladet. Lad batteriet i maks. 24 timer.
2. For at koble laderen fra stikkontakten skal du trække i selve stikket, ikke i ledningen.
3. Fjern batteriet fra batteriladeren.

Batteriladestatus

Et Husqvarna Li-ion-batteri kan oplades eller bruges ved et hvilket som helst ladeniveau. Batteriet bliver ikke beskadiget. Et

fuldt opladet batteris ladeniveau reduceres ikke, når batteriet bliver stående i laderen.

LED-display Ladestatus
LED 1 blinker 0–25 %
LED 1 lyser, LED 2 blinker	25–50 %
LED 1, LED 2 lyser, LED 3 blinker	50–75 %
LED 1, LED 2, LED 3 ly-ser, LED 4 blinker	75–100 %
Lampe 1, lampe 2, lampe 3 og lampe 4 tunnes	Fulladet

1. Oplad batteriet, hvis niveauet er lavt. Hvis du vil have mere information, kan du se 'Sådan oplader du batteriet' på side 453.

Sådan får du et godt resultat

• Kontrollér, at møtrikkerne og skruerne på produktet er trukket til.
• Sørg for, at kablerne på produktet ikke er i en position, hvor de kan blive beskadiget.

Rengør plastdele med en tør, ren klud. - Brug ikke vand til at rengøre produktet. Vand kan komme ind i batteriet eller motoren og forårsage kortslutning eller skade på produktet. - Produktet må ikke rengøres med højtryksrenser. - Sprøjt ikke vand direkte på motoren. - Brug en børste til at fjerne blade, græs og snavs.

Symboler på produktet

Mærkning på produktet

Produktet har en batterisparefunktion (), som giver længere driftstid.

1. Tryk på -knappen (A) for at starte funktionen. -symbolet (B) på displayet tændes.
2. Tryk på -knappen igen for at stoppe funktionen. -symbolet (B) på displayet slukkes.
