Produkttype	Elektrisk skubplæneklipper
Mærke	Husqvarna
Model	LB 144i
Klippebredde	44 cm
Klippehøjde	25-75 mm (6 positioner)
Vægt (uden batteri)	15,5 kg
Vægt (med batteri BLi30)	17,5 kg
Motortype	BLDC (børsteløs) 36 V
Motorhastighed (nominel)	3 200 o/min
Motorhastighed (SavE)	2 600 o/min
Motorhastighed (høj belastning)	3 500 o/min
Motorens nominelle effekt	0,75 kW
Batteritype	Lithium-ion Husqvarna (BLi30, 40-B140)
Driftstid (SavE, batteri 7,5 Ah)	170 min
Driftstid (standard, batteri 7,5 Ah)	135 min
Garanteret lydeffektniveau	92 dB(A)
Lydtryksniveau ved øret	77 dB(A)
Vibrationer (håndtag)	0,7 m/s²
Vigtigste funktioner	BioClip, SavE (energibesparelse), startsikring, motorbrems
Vedligeholdelse og rengøring	Rengør uden vand, brug en børste; slibning og afbalancering af klinge hos autoriseret center
Sikkerhed	Sikkerhedsnøgle, motorbremshåndtag, startsikring, klipperdæksel
Reservedele og reparerbarhed	Originale Husqvarna-dele; reparationer hos autoriseret værksted
Generelle oplysninger	Overholder EF- og UK-direktiver; bortskaffelse på genbrugsplads

Ofte stillede spørgsmål - LB 144i HUSQVARNA

Hvordan starter jeg plæneklipperen LB 144i?

Åbn batteridækslet, sæt et opladet batteri i, drej sikkerhedsnøglen til 1. Stil dig bag plæneklipperen, slip startsikringen og tryk motorbremshåndtaget mod styret.

Hvilken type batteri er kompatibelt med LB 144i?

Kun Husqvarna-genopladelige batterier fra batterimaskinserien er kompatible, f.eks. modellerne BLi30 (7,5 Ah) eller 40-B140 (4,0 Ah). Brug opladeren QC250 eller 40-C80.

Hvordan justerer jeg klippehøjden?

Flyt klippehøjdehåndtaget bagud for at øge højden (maks. 75 mm) eller fremad for at mindske den (min. 25 mm). Seks positioner er tilgængelige. Indstil ikke for lavt for at undgå, at klingen rører jorden.

Hvad betyder SavE-tilstand?

Tilstanden SavE sparer batteriet ved at reducere motorhastigheden til 2600 o/min. Den aktiveres via SavE-knappen. Hvis terrænet kræver mere kraft, deaktiveres tilstanden automatisk og genaktiveres, når forholdene tillader det.

Hvordan rengør jeg plæneklipperen?

Brug aldrig vand eller højtryksrenser. Rengør med en tør klud og en børste for at fjerne græs og snavs. Til undersiden af kabinettet skal motoren stoppes, nøglen og batteriet fjernes, og derefter børstes.

Hvornår og hvordan udskifter jeg klingen?

Udskift klingen, hvis den er beskadiget, sløv eller efter et stød. Brug en Husqvarna-reserveklinge (ref. 5298073-10). Bloker klingen med en træklods, fjern bolten, monter den nye klinge med skæret mod dækslet, spænd til 23-28 Nm.

Hvordan tolker jeg blinkene fra fejl-LED'en?

Fejl-LED'en (under batteridækslet) blinker et bestemt antal gange: 5 blink = klinge blokeret; 10 = overbelastning / motor for varm; 3 = batteristik defekt; 8 = batteri svagt; 9 = batterifejl; 12 = forkert startprocedure. Se manualen for løsninger.

Hvad er de vigtige sikkerhedsinstruktioner?

Brug lukkede sko og lange bukser. Klip ikke på vådt græs. Hold hænder og fødder væk fra klingen. Vip ikke plæneklipperen, mens den kører. Brug sikkerhedsnøglen og startsikringen. Fjern ikke sikkerhedsanordningerne.

Hvordan opbevarer jeg plæneklipperen uden for sæsonen?

Fjern batteriet, og oplad det til mellem 30 % og 50 %. Rengør plæneklipperen, tøm græsopsamleren. Opbevar den på et tørt, frostfrit sted mellem -10°C og 40°C. Opbevar batteriet mellem 5°C og 25°C og opladeren mellem 5°C og 45°C.

Hvor kan jeg finde reservedele til LB 144i?

Brug udelukkende originale Husqvarna-dele. Kontakt din autoriserede forhandler eller besøg www.husqvarna.com. Komplekse reparationer skal udføres af et autoriseret værksted.

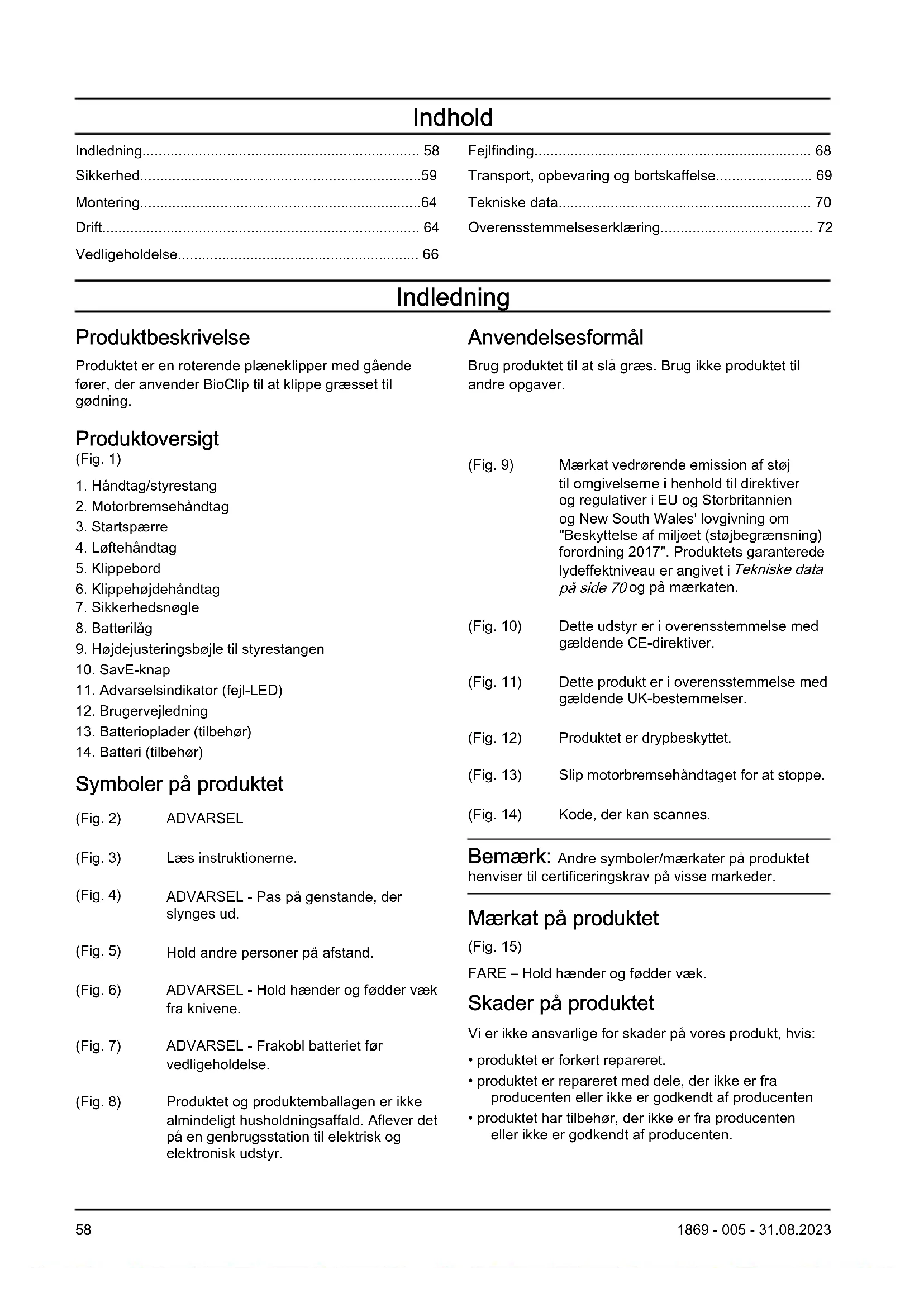

BRUGSANVISNING LB 144i HUSQVARNA

Produktet er en roterende plæneklipper med gående fører, der anvender BioClip til at klippe græsset til gødning.

Produktoversigt

(Fig. 1)

1. Håndtag/styrestang
2. Motorbremsehändtag
3. Startspærre
4. Løftehåndtag
5. Klippebord
6. Klippehøjdehändtag
7. Sikkerhedsnøgle
8. Batterilåg
9. Højdejusteringsbøjle til styrestangen
10. SavE-knap
11. Advarselsindikator (fejl-LED)
12. Brugervejledning
13. Batterioplader (tilbehør)
14. Batteri (tilbehør)

(Fig. 2) ADVARSEL
(Fig. 3) Læs instruktionerne.
(Fig. 4) ADVARSEL - Pas på genstande, der slynges ud.
(Fig. 5) Hold andre personer på afstand.
(Fig. 6) ADVARSEL - Hold hænder og fødder væk fra knivene.
(Fig. 7) ADVARSEL - Frakobl batteriet før vedligeholdelse.
(Fig. 8) Produktet og produktemballagen er ikke almindeligt husholdningsaffald. Aflever det på en genbrugsstation til elektrisk og elektronisk udstyr.

Anvendelsesformål

Brug produktet til at slå græs. Brug ikke produktet til andre opgaver.

(Fig. 9) Mærkat vedrørende emission af støj til omgivelserne i henhold til direktiver og regulativer i EU og Storbritannien og New South Wales' lovgivning om "Beskyttelse af miljøet (støjbegrænsning) forordning 2017". Produktets garanterede lydeffektniveau er angivet i Tekniske data på side 70 og på mærkaten.
(Fig. 10) Dette udstyr er i overensstemmelse med gældende CE-direktiver.
(Fig. 11) Dette produkt er i overensstemmelse med gældende UK-bestemmelser.
(Fig. 12) Produktet er drypbeskyttet.
(Fig. 13) Slip motorbremsehåndtaget for at stoppe.
(Fig. 14) Kode, der kan scannes.

Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav på visse markeder.

Mærkat på produktet

(Fig. 15)

FARE – Hold hænder og fødder væk.

Skader på produktet

Vi er ikke ansvarlige for skader på vores produkt, hvis:

• produktet er forkert repareret.
• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten
• produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette produkt. Hvis du ignorerer de nedenfor anførte instruktioner, kan det medføre elektrisk stød, brand og/eller alvorlige skader.

Opbevar alle advarsler og instruktioner til senere brug. Betegnelsen "produkt" i advarslerne henviser til dit produkt, som drives af strøm fra elektricitetsnettet (med ledning) eller fra batteri (ledningsfrit).

Sikkerhed i arbejdsområdet

• Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder er en invitation til ulykker.
• Betjen ikke produktet i områder med eksplosionsfare som f.eks. i nærheden af brændbare væsker, luftarter eller støv. Produktet danner gnister, som kan antænde støvet eller dampene.
• Hold børn og omkringstående personer væk, mens produktet betjenes. Distraktion kan få dig til at miste styringen.

Elektrisk sikkerhed

- Stikket på produktet skal passe til stikkontakten. Man må aldrig ændre på stikket. Benyt ikke adapterstik i forbindelse med jordet produkt. Uændrede stik og passende stikkontakter reducerer risikoen for elektrisk stød.

• Undgå kropskontakt med jordede genstande som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har forbindelse til jord.
• Udsæt ikke produkter for regn eller våde omgivelser. Vand, som trænger ind i et produkt, øger risikoen for elektrisk stød.
• Behandl kablet forsigtigt. Benyt aldrig ledningen til at bære eller trække produktet eller til at trække stikket ud. Hold ledningen væk fra varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller filtrede kabler forøger risikoen for elektrisk stød.
• Når du betjener et produkt udendørs, skal du benytte en forlængerledning, der egner sig til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
• Hvis det ikke kan undgås at arbejde med et produkt under fugtige forhold, skal der benyttes en elforsyning, som er beskyttet med en fejlstrømsafbryder (RCD). En fejlstrømsafbryder nedsætter risikoen for elektrisk stød.

Personlig sikkerhed

• Vær opmærksom, hold øje med, hvad du foretager dig, og brug sund fornuft, når du betjener et produkt. Benyt ikke et produkt, hvis du er træt eller er påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under betjening af produkter kan resultere i alvorlig personskade.
• Bær personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, som benyttes til de relevante formål vil nedsætte risikoen for personskade.
• Sørg for at forhindre uønsket start af værktøjet. Sørg for, at kontakten er i frakoblet position, før du slutter produktet til strømkilden og/eller batterienheden, samt når du tager eller bærer produktet. At bære produkter med fingeren på kontakten eller at sætte strøm til produkter med tændt kontakt udgør en risiko for ulykker.
• Fjern alle indstillingsværktøjer og skruenøgler, før elværktøjet tændes. En skruenøgle eller et værktøj, der efterlades fastsiddende i en roterende del af produktet, kan forårsage personskade.
• Stræk dig ikke for langt. Sørg for altid at have godt fodfæste og god balance. Dette sikrer bedre kontrol over produktet i uventede situationer.

• Bær det korrekte tøj. Undgå at bære løstsiddende tøj eller smykker. Hold här og tøj væk fra bevægelige dele. Løst tøj, smykker eller langt här kan blive fanget af bevægelige dele.

• Hvis der forefindes udstyr til støvudsugning og -opsamling, skal du sikre, at det er tilsluttet, og at det bruges korrekt. Brug af støvopsamling kan nedbringe støvrelaterede farer.

• Lad ikke erfaringen fra tidligere brug af produkter gøre dig eftergivende, så du ignorerer sikkerhedsprincipperne for produktet. En uforsigtig handling kan give alvorlige skader på en brøkdel af et sekund.

Brug og pleje af produktet

• Tving aldrig produktet. Brug det korrekte produkt til din opgave. Det korrekte produkt udfører arbejdet bedre og mere sikkert ved den hastighed, som det er konstrueret til.
• Brug ikke produktet, hvis kontakten ikke kan slå det til og fra. Ethvert produkt, som ikke kan styres med kontakten, er farligt og skal repareres.
• Tag stikket ud af stikkontakten og/eller fjern batterienheden, hvis den kan tages ud, fra produkter, før du foretager justeringer, skifter tilbehør eller sætter dem til opbevaring. Denne form for forebyggende sikkerhedsforanstaltninger nedsætter risikoen for, at produktet sættes i gang ved et uheld.
• Når de ikke er i brug, skal produkter opbevares uden for børns rækkevidde, og personer, der ikke er bekendt med produktet eller disse instruktioner, må ikke kunne komme til at betjene produktet. Produkter er farlige i hænderne på utrænede brugere.
• Vedligeholdelse af produkter og tilbehør. Kontrollér, om bevægelige dele sidder korrekt, eller om de binder. Se også efter, om der er defekte dele, og kontrollér alle andre forhold, som kan påvirke driften af produktet. Hvis produktet er beskadiget, skal det repareres, før det bruges igen. Mange ulykker skyldes dårligt vedligeholdte produkter.
• Hold skæreprodukter skarpe og rene. Korrekt vedligeholdte skæreprodukter med skarpe klinger er mindre tilbøjelige til at binde og er lettere at styre.
• Benyt produktet, tilbehøret, værktøjsbits osv. i overensstemmelse med disse instruktioner, og tag højde for arbejdsforholdene og det arbejde, der skal udføres. Hvis produktet bruges til andre formål end de tiltænkte, kan der opstå en farlig situation.
• Hold håndtag og gribeflader tørre, rene og frie for olie og fedt. Glatte håndtag og gribeflader muliggør ikke sikker håndtering og kontrol af produktet i uventede situationer.

Brug og pleje af batteriredskaber

• Genoplad kun med den oplader, som producenten foreskriver. En oplader, der egner sig til en bestemt type batteripakke, kan medføre risiko for brand, hvis den benyttes sammen med en anden batteripakke.
• Brug kun produkter sammen med de batterienheder, der er beregnet specifikt til dem. Brug af andre batterienheder medfører risiko for skader og brand.
• Når batterienheden ikke anvendes, skal du holde den væk fra andre metalgenstande, såsom papir, clips, mønter, nøgler, søm, skruer eller

andre små metalgenstande, der kan kortslutte polerne. Kortslutning af batteripolerne kan forårsage forbrændinger eller brand.

• Under ugunstige forhold kan der sprøjte væske ud fra batteriet, undgå kontakt. Hvis væsken alligevel berøres, skal der skylles med vand. Hvis du får væske i øjnene, skal du søge læge. Væske, der trænger ud af batteriet, kan forårsage irritation og ætsningsskader.
• Brug ikke en batteripakke eller et værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan opføre sig uforudsigeligt og medføre brand, eksplosion eller risiko for personskade.
• Udsæt ikke en batteripakke eller et værktøj for brand eller høje temperaturer. Udsættelse for brand eller temperatur over 130 °C / 265 °F kan forårsage eksplosion.
• Følg alle opladningsanvisninger, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen for brand.

Service

• Få en kvalificeret reparatør til at foretage service på produktet, og brug kun originale reservedele. Dette sikrer, at produktet altid fungerer sikkert.
• Der må aldrig udføres service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

Sikkerhedsadvarsler for plæneklippere

• Brug ikke plæneklipperen i dårligt vejr, specielt hvis der er risiko for lynnedslag. Dette mindsker risikoen for at blive ramt af lynnedslag.
• Undersøg grundigt det område, hvor plæneklipperen skal bruges, for at se, om der er dyr. Vilde dyr kan komme til skade af plæneklipperen under betjening.
• Undersøg grundigt det område, hvor plæneklipperen skal bruges, og fjern alle sten, pinde, kabler, knogler og andre uvedkommende genstande. Udkastede genstande kan forårsage alvorlige personskader.
• Før brug skal plæneklipperen altid efterses visuelt for at se, at kniven, knivbolten og knivenheden ikke er slidte eller beskadigede. Beskadigede eller slidte dele øger risikoen for personskade.
• Græsopsamleren skal hyppigt kontrolleres for slitage og effektivitetsforringelse. En slidt eller beskadiget græsopsamler kan øge risikoen for personskade.

• Hold skærmene på plads. Skærmene skal være i driftsklar stand og monteret korrekt. En skærm, der er løs, beskadiget eller ikke fungerer korrekt, kan medføre personskade.

• Hold alle køleluftsindtag fri for snavs. Blokerede luftindtag og snavs kan medføre overophedning eller risiko for brand.

• Brug altid skridsikkert og beskyttende fodtøj, når du betjener plæneklipperen. Betjen ikke plæneklipperen med bare fødder eller åbne sandaler. Dette reducerer risikoen for, at fødderne kommer i kontakt med den bevægelige kniv.
• Bær altid lange bukser, når du betjener plæneklipperen. Blotlagt hud øger sandsynligheden for skader fra udslyngede genstande.
• Betjen ikke plæneklipperen i vådt græs. Gå. Løb aldrig. Dette reducerer risikoen for at glide og falde, hvilket kan medføre personskade.
• Betjen ikke plæneklipperen på meget stejleskråninger. Dette reducerer risikoen for tab af kontrol og for at glide og falde, hvilket kan medføre personskade.
• Når du arbejder på skråninger, skal du altid være sikker på, at du står godt fast. Arbejd altid på tværs af skråninger, aldrig op eller ned, og udvis stor forsigtighed, når du skifter retning. Dette reducerer risikoen for tab af kontrol og for at glide og falde, hvilket kan medføre personskade.
• Vær yderst forsigtig, når du bakker eller trækker plæneklipperen mod dig selv. Vær altid opmærksom på omgivelserne. Dette reducerer risikoen for at snuble under drift.
• Rør ikke ved knive og andre farlige bevægelige dele, mens de stadig er i bevægelse. Dette reducerer risikoen for personskade som følge af bevægelige dele.
• Når du fjerner fastsiddende materiale eller rengør plæneklipperen, skal du sørge for, at alle kontakter er slået fra, og at batteripakken er frakoblet. Uventet betjening af plæneklipperen kan medføre alvorlig personskade.
• Når du fjerner fastsiddende materiale eller rengør plæneklipperen, skal du sørge for, at alle kontakter er slået fra, og at den enhed, der ikke virker, er frakoblet. Uventet betjening af plæneklipperen kan medføre alvorlig personskade.

Fejlstrømsafbryder

- Brug en fejlstrømsafbryder med en udløsningsstrøm på maks. 30 mA.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

- Dette produkt er farligt, hvis det bruges forkert, eller hvis du ikke er forsigtig. Personskade eller

dødsfald kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne.

• Dette produkt danner et elektromagnetisk felt under betjening. Dette felt kan i visse tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.
• Vær altid forsigtig, og brug din sunde fornuft. Hvis du ikke er sikker på, hvordan produktet betjenes en særlig situation: Stop, og kontakt Husqvarna-forhandleren, inden du fortsætter.
• Vær opmærksom på, at brugeren er ansvarlig for ulykker, der involverer andre personer eller disses ejendom.
• Hold produktet rent. Sørg for, at skilte og mærkater er tydeligt læsbare.
• Lad aldrig børn eller personer, der ikke kender apparatet, bruge det. Der kan være lokale regler for, hvor gammel brugeren skal være.
• Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der bruger produktet. En voksen skal være til stede hele tiden.
• Brug ikke produktet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin. Det har en negativ virkning på synet, overblikket, koordinationsevnen og dømmekraften.
• Brug ikke produktet, hvis det er beskadiget eller ikke fungerer korrekt.
• Foretag ikke ændringer på produktet, og undlad at bruge det, hvis der er risiko for, at det er blevet ændret af andre.

Arbejdssikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun produktet til græsslåning. Det er ikke tilladt at bruge det til andre opgaver.
• Bær personligt beskyttelsesudstyr. Se Personligt beskyttelsesudstyr på side 62.
• Sørg for, at du ved, hvordan du standser motoren hurtigt i nødstilfælde.
• Betjen ikke produktet i regn eller våde omgivelser. Risikoen for elektriske stød øges, hvis der trænger vand ind i produktet.
• Betjen ikke produktet, medmindre kniven og alle afskærmninger er monteret korrekt. En forkert monteret klinge kan løsne sig og forårsage personskade.

• Sørg for, at kniven ikke rammer genstande som f.eks. sten og rødder. Det kan beskadige klingen og bøje motorakslen. En bøjet aksel giver kraftige vibrationer og stor risiko for, at kniven løsner sig.

• Hvis kniven rammer en genstand, eller der opstår vibrationer, skal du straks standse produktet. Stands motoren, drej sikkerhedsnøglen til 0, og afmonter batteriet. Vent, indtil bevægelige dele stopper. Undersøg, om produktet er blevet beskadiget. Spænd løse dele. Reparér skader, og udskift beskadigede dele. Lad et godkendt serviceværksted udføre reparationen.

• Fastgør aldrig motorbremsehåndtaget permanent på styret, när motoren er startet.
• Anbring produktet på et stabilt, fladt underlag, og start det. Sørg for, at kniven ikke rammer jorden eller andre genstande.
• Hold dig altid bag produktet, mens du betjener det.
• Lad alle hjulene blive på jorden, og hold 2 hænder på styret, när du betjener produktet. Hold hænder og fødder på sikker afstand af de roterende knive.
• Vip ikke produktet, när du starter motoren eller under betjening af produktet.
• Vær forsigtig, när du trækker produktet baglæns.
• Løft aldrig produktet, når motoren er startet. Hvis du skal løfte produktet, skal du først stoppe motoren, dreje sikkerhedsnøglen til 0 og afmontere batteriet.
  • Gå ikke baglæns, när du bruger produktet.
• Stands motoren, når det er nødvendigt at vippe produktet i forbindelse med transport, eller før du kører på tværs af områder uden græs, f.eks. stier lavet af grus, sten og asfalt.
• Undlad at køre med produktet, när motoren er startet. Gå altid fremad, när du bruger produktet.
• Stands motoren, inden du ændrer klippehøjden. Udfør aldrig justeringer, mens motoren kører.
• Efterlad aldrig produktet uden opsyn, når motoren er startet. Stands motoren, og sørg for, at skæreudstyret ikke roterer.
• Vibrationerne i produktet under betjening kan være forskellige fra den angivne vibrationsværdi i Tekniske data på side 70. Forskellen skyldes variationer i, hvordan produktet anvendes. Hvis du bruger produktet ofte eller i længere tid ad gangen, skal du holde pauser regelmæssigt for at undgå skader som følge af vibrationer.

Sikkerhedsinstruktioner for drift

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.
• Brug kraftige, skridsikre støvler eller sko. Brug ikke åbne sko, og gå heller ikke på bare fødder.

• Brug kraftige, lange bukser.

• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn eller rengøring af skæreudstyret.

• Vi anbefaler brugen af høreværn.

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med sikkerhedsanordninger, der er beskadigede eller ikke fungerer korrekt.
• Du må ikke fjerne eller foretage ændringer af sikkerhedsanordninger.
• Kontrollér sikkerhedsanordningerne regelmæssigt. Hvis sikkerhedsanordningerne er beskadigede eller ikke fungerer korrekt, skal du kontakte dit Husqvarna-serviceværksted.

Sådan kontrolleres klippeskjoldet

Klippeskjoldet mindsker vibrationer i produktet og reducerer risikoen for skader fra klingen.

- Undersøg klippeskjoldet for at sikre, at der ikke er skader såsom revner.

Sådan kontrolleres sikkerhedsnøglen

Sikkerhedsnøglen er under batterilåget. Sikkerhedsnøglen forbinder det batteri, der forsyner motoren med strøm.

• Start og stop motoren for at kontrollere sikkerhedsnøglen.
• Hvis sikkerhedsnøglen fungerer korrekt, kan motoren kun starte, när nøglen er i position 1. (Fig. 16)

Sådan kontrolleres motorbremsehändtaget

• Start produktet. Se Sådan startes produktet på side 65.
• Slip motorbremsehändtaget. (Fig. 17)
• Sørg for, at produktet standser. Hvis motoren ikke standser inden for 3 sekunder, skal et godkendt Husqvarna-serviceværksted justere motorbremsen.

Sådan kontrolleres startspærren

Efterse startspærren for at sikre, at den forhindrer drift af motoren.

1. Skub bøjlen til fremtrækket i retning mod styret. Startspærren standser bevægelsen.
2. Skub startspærren ud. (Fig. 18)
3. Slip startspærren, og sørg for, at den returnerer til udgangspositionen.

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun genopladelige Husqvarna-batterier som strømforsyning til relaterede Husqvarna-produkter. For at undgå personskade må batteriet ikke anvendes som strømforsyning til andre produkter.
• Undgå at bruge ikke-genopladelige batterier.
• Risiko for elektrisk stød. Tilslut ikke batteripolerne til nøgler, mønter, skruer eller andre metalgenstande. Dette kan medføre en kortslutning af batteriet.
• Sæt ikke genstande ind i batteriets luftspalte.
• Hold batteriet væk fra sollys, varme og åben ild. Batteriet kan eksplodere og forårsage forbrændinger og/eller kemiske forbrændinger.
• Hold batteriet væk fra regn og våde omgivelser.
• Hold batteriet væk fra mikrobølger og højt tryk.
• Forsøg ikke at skille batteriet ad eller ødelægge det.
• Hvis batteriet lækker, skal du sørge for, at væsken ikke kommer i kontakt med hud eller øjne. Ved kontakt med væsken skal du skylle området med en stor mængde vand og derefter opsøge lægehjælp.
• Brug kun batteriet i produktet, hvis omgivelsestemperaturen er mellem 5 °C og 40 °C.
• Brug kun batteriopladeren, hvis omgivelsestemperaturen er mellem 5 °C og 40 °C.
• Batteriet oplades ikke, hvis batteriets temperatur er højere end 50 °C.
• Batteriet eller batteriopladeren må aldrig rengøres med vand. Se Sådan rengøres batteriet og batteriopladeren på side 67.
• Brug ikke et beskadiget batteri.
• Opbevar batterierne væk fra metalgenstande som f.eks. søm, mønter og smykker.

Batteriopladersikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug udelukkende QC-batteriopladerne til at oplade udskiftelige Husqvarna-batterier.
• Risiko for elektrisk stød eller kortslutning. Sæt ikke genstande ind i opladerens luftspalter. Forsøg aldrig at adskille batteriopladeren. Forbind ikke batteriopladerens poler med metalgenstande. Brug en godkendt stikkontakt.
• Dette produkt danner et elektromagnetisk felt under betjening. Dette felt kan i visse tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af

det medicinske implantat, før de tager produktet i brug.

• Undersøg regelmæssigt, at ledningen til batteriopladeren er intakt, og at der ikke er revner i den.
• Løft aldrig batteriopladeren ved hjælp af ledningen. Træk stikket ud for at afbryde batteriopladeren fra stikkontakten. Træk ikke i strømkablet.
• Hold strømledningen og forlængerledninger væk fra vand, olie og skarpe kanter. Sørg for, at ledningen ikke bliver klemt i døre, hegn eller lignende. Det kan medføre, at opladeren bliver strømførende.
• Batteriopladeren må aldrig rengøres med vand.
• Denne batterioplader kan bruges af børn fra 8 år og opad samt af personer med nedsatte fysiske, følelsesmæssige eller mentale evner eller manglede erfaring og viden, hvis de er under opsyn eller har modtaget træning i brugen af batteriopladeren på en sikker måde og forstår farerne, der er forbundet med brugen. Børn må ikke lege med batteriopladeren. Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.
• Ikke-genopladelige batterier må ikke oplades i batteriopladeren.
• Brug ikke batteriopladeren i nærheden af brandfarlige materialer eller materialer, der kan medføre korrosion. Tildæk ikke batteriopladeren. I tilfælde af røgafgivelse eller brand skal batteriopladeren afbrydes fra stikkontakten.
• Brug ikke en beskadiget batterioplader.
• Oplad kun batteriet indendørs på et sted med god ventilation og beskyttet mod direkte sollys. Oplad ikke batteriet under våde forhold.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• For at undgå utilsigtet start i forbindelse med vedligeholdelse, skal du dreje sikkerhedsnøglen til 0 og fjerne batteriet. Vent i mindst 5 sekunder, før du påbegynder vedligeholdelse.
• Foretag kun den form for vedligeholdelsesarbejde, der er angivet i denne brugsanvisning. Mere omfattende arbejde og professionelle reparationer skal udføres af et godkendt serviceværksted. Kontakt dit nærmeste serviceværksted for at få flere oplysninger.
• Udfør vedligeholdelsesarbejde korrekt for at øge levetiden for produktet og mindske risikoen for ulykker.

• Udskift beskadigede, slidte eller defekte dele. Brug altid originale reservedele fra producenten. Andre reservedele kan beskadige produktet og øge risikoen for ulykker.

• For at forhindre skader må du ikke fjerne eller foretage ændringer af sikkerhedsanordninger.

• Ifør dig kraftige handsker, når du anvender skæreudstyret. Kniven er meget skarp, og du kan nemt komme til at skære dig.
• Hold klingerne skarpe og rene for at sikre den bedst mulige ydeevne.

• Lad jævnligt serviceværkstedet efterse produktet og foretage de nødvendige justeringer og reparationer.

• Følg vejledningen for, hvordan du udskifter tilbehør. Brug kun tilbehør fra producenten.

• Når de ikke er i drift, skal du holde produktet, batteriet og batteriopladeren adskilt et tørt, indendørs og aflåst sted. Sørg for, at børn og personer, som ikke er godkendt, ikke kan få adgang til produktet, batteriet eller batteriopladeren.

Montering

Indledning

ADVARSEL: Før du samler produktet, skal du læse sikkerhedskapitlet.

ADVARSEL: For at undgå utilsigtet start under monteringen, skal du dreje sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder.

Sådan samles håndtaget

1. Fold det øverste håndtag fremad.

2. Spænd reguleringshåndgrebene. (Fig. 19)

3. Træk håndtaget bagud, indtil det er i endepositionen.

4. Fold højdejusteringsbøjlen ned, og sæt den ind i rillen. (Fig. 20)
5. Tryk højdejusteringsbøjlen ned med foden. (Fig. 21)

Sådan justeres styrets højde

1. Sørg for, at højdejusteringsbøjlen er i rillen. Tryk højdejusteringsbøjlen ned med foden, hvis højdejusteringsbøjlen ikke er placeret i rillen. (Fig. 21)
2. Tryk højdejusteringsbøjlen ind med foden.
3. Sæt styrestangen i den korrekte position, og slip den. (Fig. 22)

Drift

Indledning

ADVARSEL: Før du bruger produktet, skal du læse og forstå kapitlet om sikkerhed.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile enhed. Appen Husqvarna Connect giver udvidede funktioner til dit Husqvarna produkt:

• Yderligere produktoplysninger.
• Oplysninger om, og hjælp til, dele og service.

Sådan kommer du i gang med at bruge Husqvarna Connect

1. Download Husqvarna Connect appen på din mobile enhed.
2. Tilmeld dig i Husqvarna Connect appen.
3. Følg instruktionerne i Husqvarna Connect appen for at tilslutte og registrere produktet.

Sådan sættes produktet i driftsstilling

1. Sådan samles håndtaget. Se Sådan samles håndtaget på side 64.

2. Juster styrets højde. Se Sådan justeres styrets højde på side 64.

BEMÆRK: Sørg for, at der ikke er for stor spænding i kablerne. For høj en spænding kan beskadige kablet, hvis styret er foldet op i transportposition.

ADVARSEL: Brug ikke produktet, medmindre håndtaget er foldet helt op og indstillet i en af de relevante højdepositioner. Se Sådan justeres styrets højde på side 64.

Sådan indstilles klippehøjden

Klippehøjden kan justeres i 6 forskellige trin.

1. Flyt klippehøjdehåndtaget bagud for at øge klippehøjden. (Fig. 23)
2. Flyt klippehøjdehåndtaget fremad for at mindske klippehøjden.

BEMÆRK: Indstil ikke klippehøjden for lavt. Knivene kan ramme jorden, hvis græsplænens overflade ikke er jävn.

Batteri

ADVARSEL: Inden brug af produktet skal du læse og sætte dig ind i kapitlet om sikkerhed. Du skal også læse og sætte dig ind i brugsanvisningen for batteriet og batteriopladeren.

Opbevar batteriet og batteriopladeren i de korrekte omgivende temperaturer.

	Omgivelsestemperatur
Betjening af batteriet	5 °C - 40 °C
Opladning af batteriet	5 °C - 40 °C

Batteristatus

Displayet viser batteriets resterende batterikapacitet, og om der er problemer med batteriet. Tryk på batteriindikatorknappen for at få oplysninger om status for opladning af batteriet. Advarselssymbolet på batteriet er tændt, når der er sket en fejl. Se Batteri på side 68.

(Fig. 24)

LED-lygter	Batteristatus
Alle LED'er er tændt Fuldt opladet (76-100 %)
LED 1, LED 2 og LED 3 er tændt	Batteriet er opladet 51-75 %
LED 1 og LED 2 er tændt	Batteriet er opladet 26-50 %
LED 1 er tændt	Batteriet er opladet 6-25 %.
LED 1 blinker Batteriet er opladet 0-5 %.

Sådan oplades batteriet

Oplad batteriet, inden første ibrugtagning. Batteriet er kun 30 % opladet, när det leveres til kunden.

Bemærk: Batteriopladeren skal tilsluttes til den spænding og frekvens, der fremgår af typeskiltet.

Batteriet oplades ikke, hvis batteriets temperatur er over 50 °C. Batteriopladeren sænker batteriets temperatur, før det begynder at oplade.

1. Forbind den ene ende af ledningen til batteriopladeren til stikket på batteriopladeren.

2. Forbind den anden ende af ledningen til batteriopladeren til en jordet stikkontakt. LED'en på batteriopladeren blinker grønt én gang. (Fig. 25)

3. Isæt batteriet i batteriopladeren. Den grønne lampe på opladeren lyser, när batteriet er korrekt forbundet med batteriopladeren. (Fig. 26)

4. Når alle LED'erne på batteriet er tændt, er batteriet fuldt opladet. Oplad batteriet i maks. 24 timer.
5. For at afbryde batteriopladeren fra stikkontakten, skal du trække i stikket, ikke i ledningen.
6. Fjern batteriet fra batteriopladeren.

1. Åbn batterilåget.
2. Isæt et opladet batteri i batteriholderen.
3. Drej sikkerhedsnøglen til 1. (Fig. 27)
4. Stil dig bag produktet.
5. Løsn startspærren. (Fig. 18)
6. Skub bøjlen til fremtrækket i retning mod håndtaget. (Fig. 28)

Sådan bruges SaveE™-funktionen

Produktet har en batterisparefunktion (SaveE™), der giver længere driftstid.

• Tryk SaveE ^TM -knappen til position 1 for at starte funktionen. (Fig. 29)
• Tryk SaveE ^TM -knappen til position 0 for at standse funktionen.

Bemærk: SaveE™-funktionen standser automatisk, hvis terrænforholdene gør det nødvendigt at have en højere effekt. SaveE™-funktionen starter automatisk igen, når terrænforholdene gør det muligt.

Høj belastningsfunktion

Når produktet klipper langt eller vådt græs, øger motoren automatisk o/min. Motoren skifter tilbage til standardtilstand, när høj belastning ikke er nødvendigt.

Motoren stopper

Under betjening kan kniven og motoren midlertidigt stoppe på grund af forhindringer som f.eks. græsblokering under klippeskjoldet. Hvis dette sker, og du holder motorbremsehåndtaget trykket ned, så genstarter produktet automatisk. Hvis produktet ikke genstarter i løbet af 5-10 sekunder, kan det være nødvendigt at rengøre under klippeskjoldet. Se Sådan rengøres produktet på side 67.

ADVARSEL: Hvis motoren stopper, så forsøger produktet at genstarte automatisk i 5-10 sekunder. Vent i mindst 15 sekunder, før du udfører en kontrol af klippeskjoldet.

ADVARSEL: Før en kontrol af klippeskjoldet skal du slippe motorbremsehåndtaget, dreje

sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder. Der er risiko for personskade, hvis forhindringen fjernes, og produktet starter ved et uheld.

ADVARSEL: Drej sikkerhedsnøglen til 0, før du efterlader produktet uden opsyn.

1. Slip motorbremsehåndtaget for at standse motoren. (Fig. 30)
2. Åbn batterilåget, og drej sikkerhedsnøglen til 0. (Fig. 31)
3. Fjern batteriet ved at trykke på de 2 udløserknapper og trække batteriet ud. (Fig. 32)
4. Oplad batteriet, hvis det er svagt. Se Sådan oplades batteriet på side 65 for at få flere oplysninger.

Sådan opnår du et godt resultat

• Sørg altid for, at klingen er skarp. En sløv klinge giver et uregelmæssigt resultat, og græsets snitflade bliver gul. En skarp klinge bruger desuden mindre energi end en sløv klinge.
• Klip aldrig mere end 13 af græsets længde. Klip først med klippehøjden indstillet højt. Efterse resultatet, og sænk derefter klippehøjden til det ønskede niveau. Hvis græset er meget højt, skal du køre langsomt og om nødvendigt klippe 2 gange.
• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.
• Hold klippeafskærmningen ren. Ophobning af græs og snavs på indersiden af klippeafskærmningen kan forringe klipperesultatet. Se Sådan rengøres produktet på side 67.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages vedligeholdelse, skal du læse og forstå kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produktet kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommende oplyse om nærmeste serviceværksted.

Se www.husqvarna.com for at få mere detaljerede oplysninger.

Vedligeholdelsesskema

Vedligeholdelsesintervallerne er fastlagt baseret på daglig brug af produktet. Intervallerne ændres, hvis produktet ikke bruges dagligt.

For vedligeholdelse identificeret med * henvises til vejledningen i Sikkerhed på side 59.

	Hverbrug	Måned-ligt	Hver sæ-son
Foretag et generelt eftersyn. X
Rengør produktet. X
Rengør området omkring håndtagets højdejusteringsbøjle. X
Kontrollér startspærren. * X
Sørg for, at sikkerhedsanordningerne på produktet fungerer korrekt. * X
Efterse klippeudstyret. X
Efterse klippebordet. * X
Kontrollér motorbremsehåndtaget. * X
Efterse batteriet for skader. X
Kontrollér batteriopladeren. X
Sørg for, at udløserknapperne på batteriet fungerer korrekt, og at batteriet låses på plads i produktet.	X
Efterse batteriopladeren for skader, og sørg for, at den fungerer korrekt. X
Efterse forbindelserne mellem batteriet og produktet. Efterse også forbindelsen mellem batteriet og batteriopladeren.			X

Sådan udføres et generelt eftersyn

• Sørg for, at møtrikker og skruer på produktet er spændt.
• Sørg for, at ledningerne på produktet ikke er placeret på en måde, så de kan blive beskadiget.

Sådan rengøres produktet

• Rengør plasticdele med en ren og tør klud.
• Brug ikke vand til rengøring af produktet. Vand kan trænge ind i batteriet eller motoren og forårsage kortslutning eller beskadigelse af produktet.
• Brug ikke en højtryksrenser til at rengøre produktet.
• Sprøjt aldrig vand direkte på motoren.
• Brug en børste til at fjerne blade, græs og snavs.

Sådan rengøres batteriet og batteriopladeren

ADVARSEL: Batteriet eller batteriopladeren må aldrig rengøres med vand.

ADVARSEL: Brug ikke kemiske stoffer til at rengøre batteriet.

• Sørg for, at batteriet og opladeren er rene og tørre, før du sætter batteriet i batteriopladeren.
• Rengør batteriets poler med trykluft eller med en blød og tør klud.
• Rens overfladerne på batteriet og batteriopladeren med en blød og tør klud.

Til rengøring af området omkring håndtagets højdejusteringsbøjle

- Brug en børste til at fjerne blade, græs og snavs. (Fig. 33)

Sådan efterses skæreudstyret

ADVARSEL: For at undgå utilsigtet start, skal du dreje sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder.

ADVARSEL: Brug handsker, när du udfører vedligeholdelse på skæreudstyret.

Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Efterse skæreudstyret for skader eller revner. Udskift altid skæreudstyret, hvis det er beskadiget.
2. Kig på klingen for at se, om den er beskadiget eller sløv.

Bemærk: Kniven skal afbalanceres, efter den er blevet slebet. Lad et servicecenter skærpe, udskift og afbalancere klingen. Hvis du rammer en forhindring, der får produktet til at standse, udskiftes den beskadigede klinge. Lad servicecenteret vurdere, om klingen kan files, eller om den skal udskiftes.

Sådan udskiftes bladet

Se Tekniske data på side 70for den korrekte type blad.

ADVARSEL: Lås kniven med et stykke træ for at forhindre skader på fingrene, når du udskifter kniven. Kniven kan bevæge sig, når motoren er slukket, og fingrene kan komme i klemme mellem kniven og de stationære dele.

1. Lås kniven med et stykke træ. (Fig. 34)
2. Fjern knivbolten, skiverne og kniven. (Fig. 35)
3. Efterse knivophæng og knivbolt for at se, om der er skader.
4. Efterse motorakslen for at sikre, at den ikke er bøjet.
5. Når du sætter den nye kniv på, skal knivens spidser pege i retning af klippebordet. (Fig. 36)
6. Sørg for, at klingen flugter med motorakslens centrum.
7. Lås kniven med et stykke træ. Monter skiverne, og spænd bolten med et tilspændingsmoment på 23–28 Nm. (Fig. 37) (Fig. 35)
8. Træk kniven rundt pr. håndkraft, og kontrollér, at den drejer frit.

ADVARSEL: Brug sikkerhedshandsker. Kniven er meget skarp, og du kan nemt komme til at skære dig.

1. Start produktet for at afprøve kniven. Hvis kniven ikke er korrekt fastgjort, forekommer der vibrationer i produktet, eller klipperesultatet bliver utilfredsstillende.

Fejlfinding

Batteri

LED på batteriet Årsag Løsning
Den grønne LED blinker.	Batterispændingen er lav.	Oplad batteriet. Se Sådan oplades batteriet på side 65.
Batteriets fejl-LED blinker.	Batteriet er for koldt eller for varmt til brug.	Lad batteriet køle ned, eller flyt det indendørs, så det kan varmes op. Når batteriet har den korrekte temperatur, kan det bruges igen. Brug kun batteriet i produktet, hvis omgivelsestemperaturen er mellem 5 °C og 40 °C.
	Batteriet er afladet. Oplad	batteriet. Se Sådan oplades batteriet på side 65.
Batteriets fejl-LED tændes.	Der er en permanent batterifejl.	Kontakt din Husqvarna-serviceforhandler.

Batterioplader

Lysdiode på batteriopla-deren	Årsag Løsning
Fejl-LED'en blinker eller tændes.	Batteriopladeren er for kold eller for varm til brug.	Lad batteriopladeren køle ned, eller flyt den indendørs, så den kan varmes op. Når batteriopladeren har den korrekte temperatur, kan den bruges igen. Brug batteriopladeren, hvis omgivel-sestemperaturen er mellem 5 °C og 40 °C.
	Andre fejl. Kontakt din Husqvarna-serviceforhandler.

Plæneklipper

Advarselsindikatoren (fejl-LED) findes under batterilåget.

Problem	Antal blink på fejl-LED'en	Årsag Løsning
Fejl-LED blinker. Produktet fungerer ikke korrekt.	5	Klingen er blokeret.	Drej sikkerhedsnøglen til 0 for at forhindre utilsigtet start. Tag batteriet ud, og vent mindst 5 sekunder. Fjern eventuelle forhindringer, og sørg for, at klingen kan rotere frit. Hvis problemet fortsætter, skal du kontakte din Husqvarna-serviceforhandler.
		Motoromdrejningstallet falder for meget, og motoren standser.	∅g klippehøjden. Se Sådan indstilles klippehøjden på side 64.
	10	Kontrolenheden til motoren er for varm.	Stands motoren, og vent, indtil den er blevet kold.
Fejl-LED blinker. Produktet standser.	0 Fejl	ved batteristik. Efterse batteristikket.
	3	Der er overbelastning i motoren.	∅g klippehøjden. Se Sådan indstilles klippehøjden på side 64.
	8 Batteriet er svagt. Oplad batteriet. Se Sådan oplades batteriet på side 65.
	9	Batterifejl eller intet signal fra batteri.	Isæt batteriet korrekt i produktet, og efterse batteristikket. Hvis fejl-LED'en på batteriet blinker. Se Batteri på side 68.
	12	Forkert startprocedure. Motorbremse-händtaget er blevet aktiveret, før motoren starter.	Slip motorbremsehändtaget, og vent ca. 5 sekunder. Tryk motorbremsehändtaget ned igen for at starte produktet.
Andre fejl.	Hvis der opstår andre fejl, skal du dreje tændingsnøglen til 0, afmontere batteriet og kontak-te din Husqvarna-serviceforhandler.

Transport, opbevaring og bortskaffelse

Indledning

ADVARSEL: For at undgå utilsigtet start under transport og opbevaring, skal du dreje sikkerhedsnøglen til 0, fjerne batteriet og vente i mindst 5 sekunder.

Sådan sættes produktet i transportposition

1. Tryk på højdejusteringsbøjlen med foden. (Fig. 38)
2. Træk håndtaget op, og træk højdejusteringsbøjlen ud af rillen.
3. Fold håndtaget fremad, indtil det har nået endepositionen. (Fig. 39)
4. Fold højdejusteringsbøjlen mod klippebordet. (Fig. 40)
5. Udløs reguleringshåndgrebene. (Fig. 41)
6. Fold det øverste håndtag tilbage. (Fig. 42)

Transport

• Lovkravene om farligt gods gælder for de indeholdte li-ion-batterier.
• Ved kommerciel transport skal særlige krav vedrørende emballering og mærkning overholdes.
• Sørg for at overholde bestemmelserne for farligt materiale, när du klargør produktet til transport. Lokale bestemmelser kan være gældende.

• Fjern altid batteriet ved transport.
- Sæt tape på batteristikkene, og sørg for, at batteriet ikke kan rykke sig under transporten.
- Fastspænd produktet under transport.

Opbevaring

• Lad produktet køle af før opbevaring.
• Fjern altid batteriet ved opbevaring.
• For at forhindre ulykker, skal du sørge for, at batteriet ikke er tilsluttet produktet under opbevaring.
• Opbevar batteriopladeren et lukket og tørt sted.
• Opbevar batteriet og batteriopladeren et tørt sted, hvor der ikke er fugt eller frost.
• Afbryd forbindelsen mellem batteriet og batteriopladeren under opbevaring.
• Batteriet må ikke opbevares, hvor der kan forekomme statisk elektricitet. Opbevar ikke batteriet i en metalkasse.
• Opbevar produktet på et sted, hvor omgivelsestemperaturen er mellem -10 °C og 40 °C.
• Opbevar batteriet ved omgivelsestemperaturer mellem 5 °C og 25 °C og væk fra sollys.
• Opbevar batteriopladerne ved omgivelsestemperaturer mellem 5 °C og 45°C og væk fra sollys.

• Sørg for, at batteriet er ladet op til 30 % - 50 %, før du sætter det til opbevaring i længere tid.

• Opbevar produktet, batteriet og batteriopladeren et låst sted, der er utilgængeligt for børn og ikke-godkendte personer.

• Rengør produktet, og sørg for, at græsopsamleren er tom.
• Foretag den form for vedligeholdelse, der er beskrevet i denne brugervejledning. Se Vedligeholdelsesskema på side 66.
• Udfør fuld service, før du sætter produktet til opbevaring i længere tid.

Bortskaffelse

Symbolerne på produktet eller emballagen angiver, at produktet ikke må behandles som almindeligt

husholdningsaffald. Det skal afleveres til en passende genbrugsstation med henblik på genvinding af elektrisk og elektronisk udstyr.

Hvis du sørger for, at dette produkt håndteres korrekt, kan du være med til at modvirke potentielle negative indvirkninger på mennesker og miljø, som ellers kan være et resultat af fejlagtig affaldshåndtering i forbindelse med dette produkt. Nærmere oplysninger om genanvendelse af dette produkt fås hos kommunen, det lokale renovationsselskab eller forretningen, hvor produktet er købt.

(Fig. 43)

Tekniske data

	LB 144i
Klippemotor
Motortype BLDC (børsteløs) 36 V
Motoromdrejningstal - SavE, o/min. 2600/min.
Motoromdrejningstal – nominelt, o/min. 3200/min.
Motoromdrejningstal – høj belastning, o/min. 3500/min.
Motoreffekt - maks. kW 0,9
Motoreffekt – nominel, kW 0,75
Køremotor
Motoreffekt – nominel, kW N/A
Selvkørende hastighed, km/t N/A
Justering af hastighedsniveauer N/A
Vægt
Vægt (ekskl. batteri), kg 15,5
Vægt (inkl. 1x BLi30), kg 17,5
Batteri
Batteritype Husqvarna Batteriserie
Batteriets driftstid
Batteriets driftstid, min, (friløb) med SavE aktiveret, med et 7,5 Ah Husqvarna-batteri (Bli30).	170
Batteriets driftstid, min, (friløb) med standardtilstand aktiveret, med et 7,5 Ah Husqvarna-batteri (Bli30).	135
Støjemissioner ^10
Lydeffektniveau, målt dB(A) 90
Lydeffektniveau, garanteret L_WA dB (A) 92
Lydniveauer ^11
Lydtryksniveau ved brugerens øre, dB(A) 77
Vibrationsniveauer ^12
Styr, m/s ^2	0,7
Klippeudstyr
Klippehøjde, mm 25-75
Klippebredde, cm 44
Knivstandard Bioklip 5298073-10
Knivtilbehør N/A

Godkendte batterier Type Batterikapacitet,	Ah	Spænding, V Vægt,	lb/kg
40-B140 Lithiumion 4,0 36 2,6/1,2
BLi30 Lithiumion 7,5 36 4,2/1,9

Godkendte opladere til de angivne batterier, BLi Indgangsspænding, V		Frekvens, Hz Effekt, watt
40-C80	100-240	50-60	68,8
QC250	220-240	50	250

Beskrivelse Plæneklipper
Varemærke Husqvarna
Type / model LB 144i
Identifikation Serienumrene fra 2022 og fremefter

Regulativ Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetisk kompatibilitet"
2000/14/EF "vedrørende støjemissioner til omgivelserne"
2011/65/EU "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"

og at følgende standarder og/eller tekniske specifikationer anvendes: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/ A2:2008, EN IEC 63000:2018

Bemyndiget organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har bekræftet, at bestemmelserne i Rådets direktiv 2000/14/EF, procedure for overensstemmelsesvurdering: Bilag VI.

Vedr. oplysninger om støjemission, se Tekniske data på side 70.

Huskvarna, 2022-11-24

$$ \Delta \cdot 2 m $$

Claes Losdal, udviklingschef/haveprodukter, Husqvarna AB

Vi er ikke ansvarlige for skader på produktet vårt hvis:

ADVARSEL: Før du monterer produktet, må du lese kapittelet om sikkerhet.

Lad batteriet før første gangs bruk. Batteriet er bare 30 % oppladet når det leveres til kunden.

Merk: Batteriladeren må kobles til den spenningen og frekvensen som er angitt på typeskiltet.

Slik starter du produktet

1. Åpne batteridekselet.
2. Sett et oppladet batteri inn i batteriholderen.
3. Vri tenningsnøkkelen til 1. (Fig. 27)
4. Stå bak produktet.
5. Løsne startsperren. (Fig. 18)
6. Trykk motorbremshändtaket i retning av håndtaket. (Fig. 28)

Slik stopper du produktet

ADVARSEL: Vri tenningsnøkkelen til 0 før du slipper produktet ut av syne.

1. Slipp motorbremshändtaket for å stoppe motoren. (Fig. 30)
2. Åpne batteridekselet og vri tenningsnøkkelen til 0. (Fig. 31)

3. Når du skal ta ut batteriet, trykker du på de to utløserknappene og trekker ut batteriet. (Fig. 32)

4. Lad batteriet hvis nivået er lavt. Hvis du vil ha mer informasjon, kan du se Slik lader du batteriet på side 289.

Slik får du et godt resultat

• Kontroller at mutrene og skruene på produktet er trukket til.
• Sørg for at kablene på produktet ikke er i en posisjon der de kan bli skadet.

Symbolene på produktet eller produktemballasjen indikerer at produktet ikke skal håndteres som

fullstendig overholder følgende EU-direktiver og -forskrifter:

Symboler på produkten

Märkning på produkten

(Fig. 15)

Produkten har en batterisparfunktion (SaveE™) som ger längre drifttid.
