Typ produktu	Elektrická tlačná sekačka
Značka	Husqvarna
Model	LB 144i
Šířka sečení	44 cm
Výška sečení	25-75 mm (6 poloh)
Hmotnost (bez baterie)	15,5 kg
Hmotnost (s baterií BLi30)	17,5 kg
Typ motoru	BLDC (bezkartáčový) 36 V
Otáčky motoru (jmenovité)	3 200 ot/min
Otáčky motoru (SavE)	2 600 ot/min
Otáčky motoru (vysoké zatížení)	3 500 ot/min
Jmenovitý výkon motoru	0,75 kW
Typ baterie	Lithium-iontová Husqvarna (BLi30, 40-B140)
Výdrž (SavE, baterie 7,5 Ah)	170 min
Výdrž (standardní, baterie 7,5 Ah)	135 min
Garantovaná hladina akustického výkonu	92 dB(A)
Hladina akustického tlaku u ucha	77 dB(A)
Vibrace (rukojeť)	0,7 m/s²
Hlavní funkce	BioClip, SavE (úspora energie), blokování startu, brzda motoru
Údržba a čištění	Čistit bez vody, použít kartáč; ostření a vyvážení nože v autorizovaném servisu
Bezpečnost	Bezpečnostní klíč, rukojeť brzdy motoru, blokování startu, kryt sečení
Náhradní díly a opravitelnost	Originální díly Husqvarna; opravy v autorizovaném servisu
Všeobecné informace	V souladu se směrnicemi EU a UK; recyklace ve sběrném dvoře

Často kladené otázky - LB 144i HUSQVARNA

Jak spustit sekačku LB 144i?

Otevřete kryt baterie, vložte nabitou baterii, otočte bezpečnostní klíč do polohy 1. Postavte se za sekačku, uvolněte blokování startu a poté stiskněte rukojeť brzdy motoru směrem k řídítkům.

Jaký typ baterie je kompatibilní s LB 144i?

Kompatibilní jsou pouze nabíjecí baterie Husqvarna z řady strojů na baterie, například modely BLi30 (7,5 Ah) nebo 40-B140 (4,0 Ah). Používejte nabíječku QC250 nebo 40-C80.

Jak nastavit výšku sečení?

Posuňte páku výšky sečení dozadu pro zvýšení výšky (max 75 mm) nebo dopředu pro snížení (min 25 mm). K dispozici je šest poloh. Nenastavujte příliš nízko, aby nedošlo k dotyku nože se zemí.

Co znamená režim SavE?

Režim SavE šetří baterii snížením otáček motoru na 2600 ot/min. Aktivuje se tlačítkem SavE. Pokud terén vyžaduje vyšší výkon, režim se automaticky deaktivuje a poté se znovu aktivuje, když to podmínky umožní.

Jak čistit sekačku?

Nikdy nepoužívejte vodu ani vysokotlaký čistič. Čistěte suchým hadříkem a kartáčem k odstranění trávy a nečistot. Pro spodní část krytu zastavte motor, vyjměte klíč a baterii, poté kartáčujte.

Kdy a jak vyměnit nůž?

Vyměňte nůž, pokud je poškozený, tupý nebo po nárazu. Použijte náhradní nůž Husqvarna (ref. 5298073-10). Zablokujte nůž dřevěným klínem, odstraňte šroub, nainstalujte nový nůž s ostřím směrem ke krytu, utáhněte momentem 23-28 Nm.

Jak interpretovat blikání chybové LED?

Chybová LED (pod krytem baterie) bliká určitým počtem: 5 bliknutí = zablokovaný nůž; 10 = přetížení / motor příliš horký; 3 = chyba konektoru baterie; 8 = slabá baterie; 9 = chyba baterie; 12 = špatný postup startování. Řešení naleznete v návodu.

Jaká jsou důležitá bezpečnostní pravidla?

Noste uzavřenou obuv a dlouhé kalhoty. Nesečte na mokré trávě. Udržujte ruce a nohy v dostatečné vzdálenosti od nože. Nenaklánějte sekačku za chodu. Používejte bezpečnostní klíč a blokování startu. Neodstraňujte bezpečnostní prvky.

Jak uskladnit sekačku mimo sezónu?

Vyjměte baterii a nabijte ji na 30 % až 50 %. Vyčistěte sekačku, vyprázdněte koš. Uskladněte ji na suchém místě chráněném před mrazem, při teplotě -10°C až 40°C. Baterii skladujte při 5°C až 25°C a nabíječku při 5°C až 45°C.

Kde najdu náhradní díly pro LB 144i?

Používejte výhradně originální díly Husqvarna. Kontaktujte svého autorizovaného prodejce nebo navštivte web www.husqvarna.com. Složité opravy musí provádět autorizovaný servis.

NÁVOD K OBSLUZE LB 144i HUSQVARNA

CS Návod k použití 43-57

DA Brugsanvisning 58-72

SK Návod na obsluhu 366-381

SL Navodila za uporabo 382-397

SR Priručnik za rukovaoca 398-413

SV Bruksanvisning 414-428

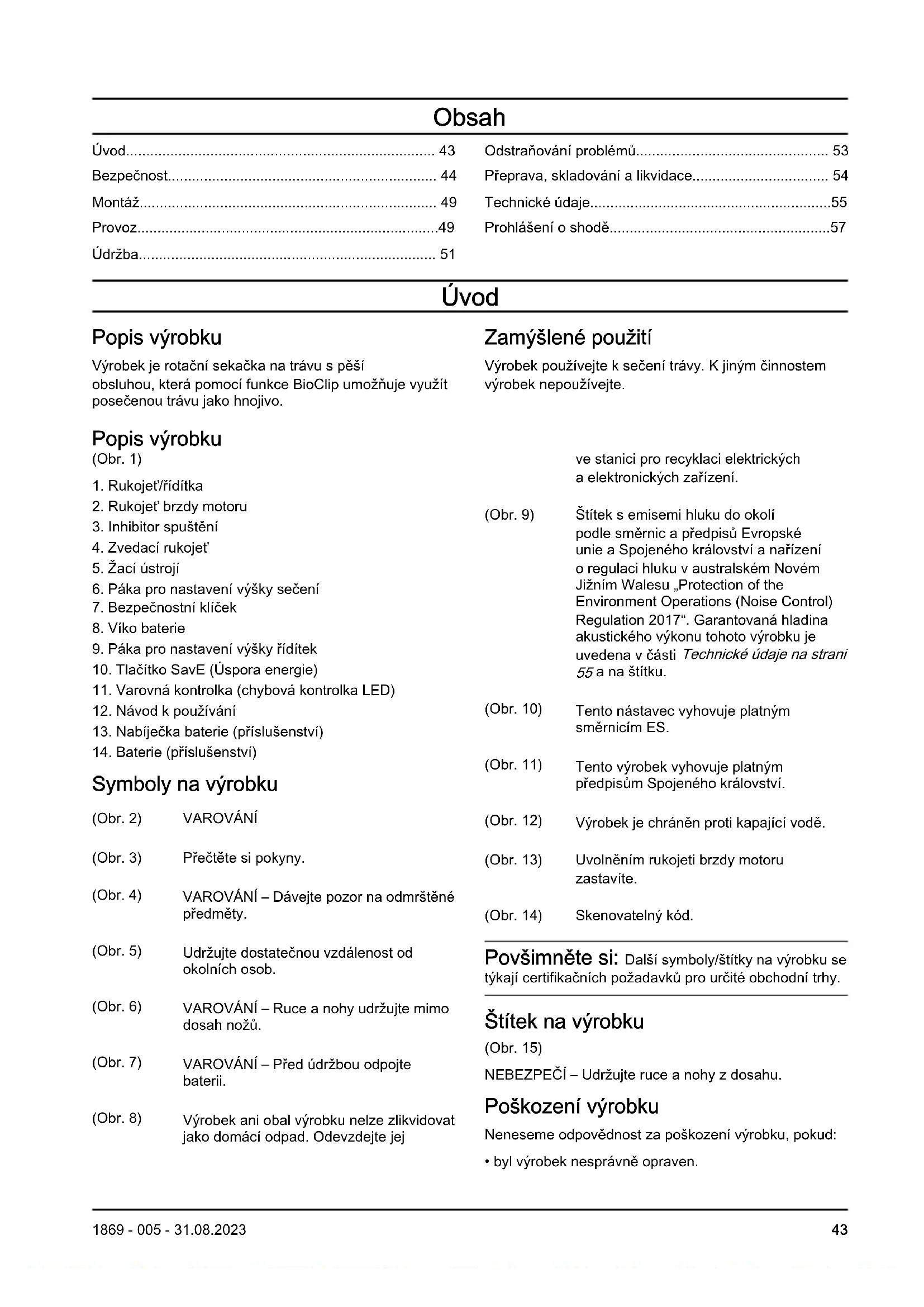

Úvod	43
Bezpečnost	44
Montáž	49
Provoz	49
Údržba	51

Odstraňování problémů	53
Přeprava, skladování a likvidace	54
Technické údaje	55
Prohlášení o shodě	57

Úvod

Popis výrobku

Výrobek je rotační sekačka na trávu s pěší obsluhou, která pomocí funkce BioClip umožňuje využít posečenou trávu jako hnojivo.

Popis výrobku

(Obr. 1)

1. Rukojeť/řídítka
2. Rukojeť brzdy motoru
3. Inhibitor spuštění
4. Zvedací rukojet'
5. Žací ústrojí
6. Páka pro nastavení výšky sečení
7. Bezpečnostní klíček
8. Víko baterie
9. Páka pro nastavení výšky řídítek
10. Tlačitko SavE (Úspora energie)
11. Varovná kontrolka (chybová kontrolka LED)
12. Návod k používání
13. Nabíječka baterie (příslušenství)
14. Baterie (příslušenství)

Symboly na výrobku

(Obr. 2)	VAROVÁNÍ
(Obr. 3)	Přečtěte si pokyny.
(Obr. 4)	VAROVÁNÍ – Dávejte pozor na odmrštěné předměty.
(Obr. 5)	Udržujte dostatečnou vzdálenost od okolních osob.
(Obr. 6)	VAROVÁNÍ – Ruce a nohy udržujte mimo dosah nožů.
(Obr. 7)	VAROVÁNÍ – Před údržbou odpojte baterii.
(Obr. 8)	Výrobek ani obal výrobku nelze zlikvidovat jako domácí odpad. Odevzdejte jej

Zamýšlené použití

Výrobek používejte k sečení trávy. K jiným činnostem výrobek nepoužívejte.

	ve stanici pro recyklaci elektrických a elektronických zařízení.
(Obr. 9)	Štítek s emisemi hluku do okolí podle směrnic a předpisů Evropské unie a Spojeného království a nařízení o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena v části Technické údaje na strani 55 a na štítku.
(Obr. 10)	Tento nástavec vyhovuje platným směrnicím ES.
(Obr. 11)	Tento výrobek vyhovuje platným předpisům Spojeného království.
(Obr. 12)	Výrobek je chráněn proti kapající vodě.
(Obr. 13)	Uvolněním rukojeti brzdy motoru zastavíte.
(Obr. 14)	Skenovatelný kód.

Povšimněte si: Další symboly/štítky na výrobku se týkají certifikačních požadavků pro určité obchodní trhy.

Štítek na výrobku

(Obr. 15)

NEBEZPEČÍ – Udržujte ruce a nohy z dosahu.

Poškození výrobku

Neneseme odpovědnost za poškození výrobku, pokud:

- byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

- výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecná bezpečnostní upozornění k výrobku

VÝSTRAHA: Prohlédněte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje dodané s tímto výrobkem. Při nedodržení některého z pokynů uvedených níže může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.

Uložte si veškerá upozornění a pokyny pro použití v budoucnu. Termín „výrobek“ v upozorněních označuje přístroj napájený ze sítě (kabelem) nebo napájený baterií (bezdrátový).

Bezpečnost pracovního prostoru

• Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněné či tmavé prostory nahrávají nehodám.
• Nepoužívejte produkt ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů či prachu. Výrobek vytváří jiskry, které mohou zapálit prach nebo výpary.
• Při práci s výrobkem musí být děti i okolostojící osoby v dostatečné vzdálenosti. Rozptylení může způsobit, že ztratíte kontrolu nad nástrojem.

Bezpečnost při používání el. energie

- Zástrčky výrobku musí odpovídat použité elektrické zásuvce. Zástrčku nikdy žádným způsobem

neupravujte. U uzemněných výrobků nepoužívejte žádné adapté. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.

• Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu el. proudem.
• Výrobek nevystavujte dešti ani vlhku. Vniknutí vody do výrobku zvyšuje nebezpečí úrazu elektrickým proudem.
• Nezacházejte hrubě s napájecím kabelem. Výrobek nikdy nenoste za kabel. Za kabel netahejte a výrobek neodpojujte od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškoďte ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.
• Při používání výrobku venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
• Pokud je nezbytné pracovat s výrobkem ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost

• Při práci s výrobkem dávejte pozor, sledujte, co děláte, a používejte zdravý rozum. Výrobek nepoužívejte, pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Při práci s výrobkem stačí okamžik nepozornosti a následkem může být vážný úraz.
• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné vybavení, např. protiprachová maska, neklouzavá ochranná obuv, přilba nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.
• Zabraňte náhodnému spuštění. Před připojením ke zdroji napájení nebo vložením baterií, zvednutím nebo přenášením výrobku se přesvědčte, že je vypínač v poloze vypnuto. Přenášení výrobku s prstem na spínači nebo připojování výrobku se zapnutým spínačem ke zdroji napětí zvyšuje riziko nehody.

• Před zapnutím výrobku odstraňte jakékoliv seřizovací nebo dotahovací klíče. Klíč ponechaný na rotující části výrobku může způsobit úraz.

• Nenatahujte se příliš daleko. Neustále pevně stůjte a držte rovnováhu. Budete tak mít lepší kontrolu nad výrobkem v neočekávaných situacích.

• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy a oděv mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.
• Pokud jsou zařízení přizpůsobena pro připojení odsávačů a lapačů prachu, musí být připojeny a správně použity. Použitím lapačů prachu snižujete rizika spojená s výskytem prachu.
• Nedovolte, aby rutina nabytá častým používáním výrobku způsobila, že začnete být neopatrní a budete ignorovat bezpečnostní zásady při zacházení s výrobkem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy.

Použití výrobku a péče o výrobek

• Výrobek nepřetěžujte. Používejte výrobek, který je pro danou aplikaci určený. Takový výrobek vykoná práci lépe, bezpečněji a rychlostí, pro kterou byl navržen.
• Výrobek nepoužívejte, pokud nefunguje přepínač pro zapnutí a vypnutí. Každý výrobek, který nelze ovládat přepínačem, je nebezpečný a musí být opraven.
• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením elektrického nástroje odpojte zástrčku od napájení nebo z výrobku vytáhněte baterie, pokud je to možné. Taková preventivní bezpečnostní opatření snižují riziko náhodného spuštění výrobku.
• Nepoužívaný výrobek ukládejte mimo dosah dětí a nedovolte, aby s ním pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod k použití. Výrobky jsou v rukou neproškolených uživatelů nebezpečné.

- Provádějte údržbu výrobku a příslušenství. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, poškození jakýchkoliv částí nebo jiné stavy, které mohou ovlivnit provoz výrobku. Pokud je výrobek poškozen, nechte ho před použitím opravit. Mnohé nehody jsou způsobeny špatnou údržbou výrobků.

- Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrým ostřím jsou méně náchylné k „zakousnutí“ a snadněji se ovládají.

- Používejte výrobek, příslušenství a další části podle těchto pokynů. V úvahu je třeba brát pracovní podmínky a prováděnou práci. Použití výrobku k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.

- Rukojeti a uchopovací plochy udržujte suché, čisté a bez zbytků oleje a maziva. Kluzké rukojeti a uchopovací plochy neumožňují bezpečné ovládání a v neočekávaných situacích může dojít ke ztrátě kontroly.

Použití nástrojů napájených z baterie a péče o ně

• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru.
• Výrobky používejte pouze s příslušnými speciálními bateriovými moduly. Při použití jakékoli jiné baterie hrozí riziko úrazu a požáru.
• Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít k popáleninám nebo k požáru.
• V nevhodných podmínkách může dojít k vytečení kapaliny z baterie; vyvarujte se kontaktu s kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění nebo popáleniny.
• Nepoužívejte poškozenou nebo upravenou baterii nebo výrobek. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí k požáru, výbuchu nebo nebezpečí poranění.
• Nevystavuje baterii ani nástroj ohni a nadměrným teplotám. Vystavení ohni a teplotám nad 130 °C / 265°F může způsobit explozi.
• Dodržujte veškeré pokyny k nabíjení a nenabíjejte baterii ani nástroj mimo rozsah teplot uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může mít za následek poškození baterie a zvýšené nebezpečí požáru.

Servis

• Servis výrobku smí provádět pouze kvalifikovaná osoba za použití identických náhradních součástek. To zajistí udržení bezpečnosti výrobku.
• Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis.

Bezpečnostní upozornění pro sekačku

• Sekačku nepoužívejte při špatném počasí, zvlášť pokud hrozí riziko blesku. Snížíte tak riziko zasažení bleskem.
• Důkladně zkontrolujte, zda se v prostoru, kde chcete sekačku používat, nenachází žádná zvířata. Během provozu sekačky může dojít ke zranění divoké zvěře.
• Prostor, kde chcete sekačku používat důkladně zkontrolujte a odstraňte kameny, klacky, dráty, kosti a další předměty. Odmrštěné předměty mohou způsobit zranění.

• Před sekáním vždy vizuálně zkontrolujte, zda nejsou nůž, šroub nože a sestava nože opotrebené nebo poškozené. Opotrebené nebo poškozené součásti zvyšují riziko poranění.

• Často kontrolujte, zda není koš na trávu opotřebený nebo poškozený. Opotřebený nebo poškozený koš na trávu může zvýšit riziko úrazu.

• Ochranné kryty stroje musí být vždy připevněny. Ochranné kryty musí být v pořádku a správně připevněny. Pokud je ochranný kryt uvolněný, poškozený nebo nefunguje správně, může dojít ke zranění.
• Všechny větrací otvory udržujte čisté. Ucpané větrací otvory mohou způsobit přehřátí nebo požár.
• Při manipulaci se sekačkou noste vždy ochrannou protiskluzovou obuv. Sekačku neprovozujte naboso nebo v otevřených sandálech. Tím snížíte riziko poranění nohou při kontaktu s pohybujícím se sekacím nožem.
• Při sečení vždy noste dlouhé kalhoty. Odhalená pokožka zvyšuje riziko zranění odletujícími předměty.
• Sekačkou nesekejte mokrou trávu. Stroj používejte za chůze, nikdy za běhu. Snížíte tak riziko uklouznutí, pádu a možného úrazu.
• Se sekačkou nevjíždějte na příliš strmé svahy. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu a možného úrazu.
• Při práci na svazích dbejte na to, abyste stáli pevně, pohybovali se napříč svahem a nikdy ne do kopce nebo z kopce. Dbejte zvýšené opatrnosti při změně směru. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu a možného úrazu.
• Při couvání nebo přitahování sekačky k sobě buďte zvláště opatrní. Vždy dávejte pozor na své okolí. Tím snížíte riziko zakopnutí.
• Nedotýkejte se nožů ani jiných pohyblivých nebezpečných součástí, dokud se nezastaví. Tím snížíte riziko poranění pohyblivými součástmi.
• Před odstraněním uvízlého materiálu nebo čištěním sekačky se ujistěte, že je vše vypnuto a baterie je odpojena. Nečekané spuštění sekačky může způsobit vážné zranění.
• Před odstraněním uvízlého materiálu nebo čištěním sekačky se ujistěte, že je vše vypnuto a vyjměte deaktivační zařízení. Nečekané spuštění sekačky může způsobit vážné zranění.

Proudový chránič

- Používejte zásuvku chráněnou proudovým chráničem s vypínacím proudem nepřesahujícím 30 mA.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

- Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.

• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.
• Bud'te stále opatrní a používejte zdravý rozum. Pokud si nejste jisti, jak výrobek ovládat ve zvláštních situacích, vypněte jej a obrat'te se na prodejce Husqvarna, než budete pokračovat v práci.
• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.
• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.
• Nikdy nedovolte dětem nebo osobám, které se neseznámily s těmito pokyny, aby zařízení používaly. Věk obsluhy může být omezen místními předpisy.
• Vždy dohlížejte na osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.
• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.
• Nepoužívejte výrobek, pokud je poškozený nebo nefunguje správně.
• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný.

Bezpečnost práce

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.
• Používejte osobní ochranné pomůcky. Další informace jsou uvedeny v části Osobní ochranné prostředky na strani 47.
• Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.
• Neprovozujte výrobek v dešti a vlhku. Nebezpečí úrazu elektrickým proudem se zvyšuje, přijde-li výrobek do styku s vodou.
• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.

• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože.

• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrate, okamžitě zastavte výrobek. Zastavte motor, otočte bezpečnostní klíček do polohy 0 a vyjměte baterii. Vyčkejte na zastavení pohyblivých součástí. Zkontrolujte, zda není výrobek poškozený. Povolené díly dotáhněte. Opravte závady a vyměňte poškozené díly. Opravy by měl provést schválený servis.

• Po nastartování motoru nikdy nepřipevňujte rukojeť brzdy motoru trvale k rukojeti sekačky.
• Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.
• Při provozu vždy stůjte za výrobkem.
• Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících břitů.
• Výrobek nenaklánějte při spouštění motoru nebo během provozu.
• Bud'te opatrní při tažení výrobku dozadu.
• Nikdy výrobek nezvedejte, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor, otočte bezpečnostní klíček do polohy 0 a vyjměte baterii.
• Při provozování výrobku nechod'te směrem dozadu.
• Vypněte motor, pokud je nutné výrobek naklonit kvůli přepravě nebo před přejezdem ploch bez trávy, jako jsou cesty ze štěrku, kamenů nebo asfaltu.
• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze chodťe.
• Před změnou výšky sečení vypněte motor. Nikdy neupravujte nastavení při spuštěném motoru.
• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí.
• Vibrace spuštěného výrobku se mohou lišit od hodnoty uvedené v části Technické údaje na strani 55 Rozdíl způsobují různá použití výrobku. Pokud výrobek provozujete často nebo po delší časové intervaly, dělejte pravidelné přestávky, abyste předešli zraněním způsobeným vibracemi.

Bezpečnostní pokyny pro provoz

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.

• Používejte silné, dlouhé kalhoty.

• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí.

• Doporučujeme používat ochranu sluchu.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek s poškozenými bezpečnostními zařízeními nebo se zařízeními, která nefungují správně.
• Neodstraňujte ani neupravujte bezpečnostní zařízení.
• Pravidelně kontrolujte bezpečnostní zařízení. Pokud jsou bezpečnostní zařízení poškozená nebo nefungují správně, obrat'te se na schválený servis Husqvarna.

Kontrola krytu žacího ústrojí

Kryt žacího ústrojí snižuje vibrate výrobku a snižuje nebezpečí poranění nožem.

- Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny.

Kontrola bezpečnostního klíčku

Bezpečnostní klíček se nachází pod víkem baterie. Bezpečnostní klíček připojuje baterii, která slouží jako napájecí zdroj motoru.

• Kontrolu funkce bezpečnostního klíčku provedete spuštěním a vypnutím motoru.
• V případě správné funkce bezpečnostního klíčku se motor spustí, pouze když je klíček otočený do polohy 1. (Obr. 16)

Kontrola rukojeti brzdy motoru

Rukojet' brzdy motoru slouží k zastavení motoru. Když uvolníte rukojet' brzdy motoru, motor se zastaví.

• Nastartujte výrobek. Další informace jsou uvedeny v části Spuštění výrobku na strani 50.
• Uvolněte rukojeť brzdy motoru. (Obr. 17)
• Ujistěte se, že se výrobek zastavil. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru.

Kontrola inhibitoru spuštění

Proved'te kontrolu inhibitoru spuštění a ujistěte se, že brání provozu motoru.

1. Zatlačte rukojeť brzdy motoru směrem k řídítkům. Inhibitor spuštění přeruší pohyb.
2. Zatlačte inhibitor spuštění směrem ven. (Obr. 18)
3. Uvolněte inhibitor spuštění a ujistěte se, že se vrátí do své výchozí polohy.

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Dobíjecí baterie Husqvarna používejte jako zdroj napájení pouze pro příslušné výrobky Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení.
• Nepoužívejte baterie, které nejsou určené k dobíjení.
• Nebezpečí úrazu elektrickým proudem. Svorky baterie nepřipojujte ke klíčům, mincím, šroubkům nebo jiným kovovým předmětům. Může to způsobit zkrat baterie.
• Nevkládejte do větracích otvorů baterie žádné předměty.
• Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může explodovat a způsobit popáleniny nebo chemické popáleniny.
• Chraňte baterii před deštěm a vlhkým prostředím.
• Chraňte baterii před mikrovlnami a vysokým tlakem.
• Baterii nikdy nerozebírejte nebo nerozbíjejte.
• Pokud baterie netěsní, kapalina nesmí přijít do styku s kůží a očima. V případě styku s kapalinou omyjte zasaženou oblast velkým množstvím vody a vyhledejte lékařskou pomoc.
• Baterii ve výrobku používejte pouze při okolních teplotách v rozsahu 5–40 °C.
• Nabíječku používejte pouze při okolních teplotách v rozsahu 5–40 °C.
• Baterie se nebude nabíjet, pokud je její teplota vyšší než 50 °C.
• Baterii ani nabíječku baterií nečistěte vodou. Viz část Čištění baterie nebo nabíječky baterií na strani 52.
• Nepoužívejte poškozenou baterii.
• Baterie uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, mince nebo šperky.

Bezpečnostní pokyny pro nabíječku baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nabíječku QC používejte pouze pro nabíjení náhradních baterií Husqvarna.
• Hrozí nebezpečí zkratu a úrazu elektrickým proudem. Nevkládejte do větracích otvorů nabíječky žádné předměty. Nabíječku baterií nerozebírejte. Nepřipojujte svorky nabíječky ke kovovým předmětům. Používejte schválenou elektrickou zásuvku.
• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného

úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

• Pravidelně kontrolujte, zda není napájecí kabel poškozený a nejsou na něm praskliny.
• Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel.
• Uchovávejte napájecí kabel a prodlužovací šňůry mimo dosah vody, oleje a ostrých hran. Dejte pozor, aby nebyl kabel přivřen ve dveřích, nezachytil se za plot a podobně. Mohlo by dojít k probíjení nabíječky.
• Nečistěte nabíječku vodou.
• Nabíječku baterií smí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi či znalostmi pod dozorem odpovědné osoby nebo pokud jim takováto osoba poskytne pokyny, které zajistí, že budou nabíječku používat bezpečným způsobem. Děti si s nabíječkou nesmí hrát. Čištění a údržbu nesmí provádět děti bez dozoru.
• V nabíječce nenabíjejte baterie, které nejsou dobíjecí.
• Nabíječku nepoužívejte v blízkosti hořlavých nebo korozivních materiálů. Nabíječku baterií nezakrývejte. V případě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky.
• Nepoužívejte poškozenou nabíječku.
• Baterii nabíjejte pouze uvnitř, a to v dobře odvětrané místnosti a mimo dosah slunečních paprsků. Nenabíjejte baterii ve vlhkém prostředí.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Neúmyslnému spuštění během údržby můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0 a vyjmete baterii. Před započetím údržby vyčkejte minimálně 5 sekund.
• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Rozsáhlejší zásahy a profesionální opravy musí provést schválený servisní pracovník. Pro další informace se obraťte na nejbližšího servisního pracovníka.
• Správným provedením údržby zvýšíte životnost výrobku a snížíte nebezpečí nehod.
• Poškozené, opotřebené či prasklé součásti vyměňte. Vždy používejte originální náhradní díly od výrobce. Jiné náhradní díly mohou výrobek poškodit a zvýšit riziko nehod.

• Abyste zabránili zranění, neodstraňujte ani neupravujte bezpečnostní zařízení.

• Při manipulaci s žacím ústrojím používejte silné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

• Pro dosažení nejlepšího výsledku a bezpečnosti zajistěte, aby byla ostří nože čistá a ostrá.

• Zajistěte pravidelné kontroly a provádění potřebného seřízení a oprav výrobku u servisního pracovníka.

• Dodržujte pokyny pro výměnu příslušenství. Používejte výhradně příslušenství od výrobce.

• Pokud není výrobek, baterie a nabíječka baterií právě v provozu, uchovávejte je samostatně v suchém, vnitřním a uzamčeném prostoru. Zajistěte, aby k výrobku, baterii či nabíječce baterií neměly přístup děti ani nepovolané osoby.

Montáž

Úvod

VÝSTRAHA: Před montáží produktu si pročtěte kapitolu bezpečnosti.

VÝSTRAHA: Neúmyslnému spuštění během montáže můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund.

Montáž řídítek

1. Složte horní část řídítek dopředu.

2. Utáhněte knoflíky řídítek. (Obr. 19)

3. Zatáhněte řídítka směrem dozadu do koncové polohy.

4. Sklopte páku pro nastavení výšky a vložte ji do drážky. (Obr. 20)
5. Nohou zatlačte páku pro nastavení výšky. (Obr. 21)

Nastavení výšky řídítek

1. Zkontrolujte, zda je páka pro nastavení výšky v drážce. Pokud páka pro nastavení výšky není v drážce, sešlápněte ji nohou. (Obr. 21)
2. Nohou sešlápněte páku pro nastavení výšky.
3. Umístěte řídítka do správné polohy a uvolněte řídítka. (Obr. 22)

Provoz

Úvod

VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.
• Informace o dílech a servisu a nápověda pro tyto položky.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.
2. V aplikaci Husqvarna Connect se zaregistrujte.
3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Nastavení výrobku do provozní polohy

1. Sestavte řídítka. Viz část Montáž řídítek na strani 49.
2. Nastavte výšku řídítek. Viz část Nastavení výšky řídítek na strani 49.

VAROVÁNÍ: Zkontrolujte, zda kabely nejsou příliš napnuté. Pokud je kabel příliš napnutý, může při složení řídítek do přepravní polohy dojít k jeho poškození.

VÝSTRAHA: Nepoužívejte výrobek, pokud nejsou řídítka zcela vyklopena a nastavena do jedné z příslušných provozních poloh nastavení výšky. Viz část Nastavení výšky řídítek na strani 49.

Nastavení výšky sečení

Výšku sečení lze nastavit v 6 krocích.

1. Chcete-li zvýšit výšku sečení, posuňte páku pro nastavení výšky sečení dozadu. (Obr. 23)
2. Posunem páky pro nastavení výšky sečení dopředu výšku sečení snížíte.

VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí.

Baterie

VÝSTRAHA: Před použitím baterie je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Rovněž je nezbytné, abyste si přečetli a pochopili návod k používání baterie a nabíječky baterií.

Baterii i nabíječku skladujte za správné okolní teploty.

	Okolní teplota
Provoz baterie 5 až 40 °C
Nabíjení baterie 5 až 40 °C

Stav baterie

Displej ukazuje zbývající kapacitu baterie a zda došlo k problémům s baterií. Stisknutím tlačítka ukazatele stavu baterie získáte informace o stavu nabití baterie. Pokud dojde k chybě, rozsvítí se na baterii výstražný symbol. Viz část Baterie na strani 53.

(Obr. 24)

Kontrolky LED	Stav baterie
Všechny kontrolky LED svítí.	Plné nabití (76–100 %).
Svítí kontrolky LED 1, LED 2, LED 3.	Baterie je nabitá na 51–75 %.
Svítí kontrolky LED 1, LED 2.	Baterie je nabitá na 26–50 %.
Svítí kontrolka LED 1.	Baterie je nabitá na 6–25 %.
Bliká kontrolka LED 1.	Baterie je nabitá na 0–5 %.

Nabití baterie

Před prvním použitím baterii nabijte. Baterie je při dodání zákazníkovi nabitá pouze na 30 %.

Povšimněte si: Nabíječka baterií musí být připojena ke zdroji o napětí a frekvenci uvedené na typovém štítku.

Pokud teplota baterie přesahuje 50 °C, baterie se nenabíjí. Před zahájením nabíjení zajistí nabíječka baterií snížení teploty baterie.

1. Připojte jeden konec napájecího kabelu nabíječky baterií do zásuvky na nabíječce baterií.

2. Připojte druhý konec napájecího kabelu nabíječky baterií do uzemněné elektrické zásuvky. Kontrolka LED na nabíječce baterií jednou zeleně blikne. (Obr. 25)

3. Vložte baterii do nabíječky baterií. Když je baterie správně připojená k nabíječce baterií, rozsvítí se na nabíječce zelené světlo. (Obr. 26)

4. Když svítí všechny kontrolky LED baterie, baterie je plně nabitá. Baterii nabíjejte maximálně po dobu 24 hodin.
5. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku, nikoliv za kabel.
6. Vyjměte baterii z nabíječky.

Spuštění výrobku

1. Otevřete víko baterie.
2. Vložte nabitou baterii do držáku baterie.
3. Otočte bezpečnostní klíček do polohy 1. (Obr. 27)
4. Postavte se za výrobek.
5. Povolte inhibitor spouštění. (Obr. 18)
6. Zatlačte rukojeť brzdy motoru směrem k řídítkům. (Obr. 28)

Použití funkce SaveE™

Výrobek má funkci úspory energie v bateriích (SaveE™), která prodlužuje dobu provozu.

• Funkci zapnete stisknutím tlačítka SaveE ^TM do pozice 1. (Obr. 29)
• Stisknutím tlačítka SaveE ^TM do pozice 0 funkci vypnete.

Povšimněte si: Funkce SaveE™ se vypne automaticky, pokud terénní podmínky vyžadují vyšší výkon. Jakmile to terénní podmínky dovolí, funkce SaveE™ se automaticky znovu zapne.

Funkce vysokého zatížení

Když výrobek seká dlouhou či mokrou trávu, motor automaticky zvýší své otáčky. Když není režim vysokého zatížení potřeba, motor se vrátí do standardního režimu.

Zastavení motoru

Během provozu se může nůž a motor dočasně zastavit z důvodu překážek, jako je například nahromadění trávy pod krytem žacího ústrojí. Pokud v takovém případě ponecháte rukojeť brzdy motoru stisknutou, výrobek se automaticky znovu nastartuje. Pokud se výrobek do 5 až 10 sekund znovu nenastartuje, bude zřejmě nutné vyčistit žací ústrojí. Viz část Čištění výrobku na strani 52

VÝSTRAHA: Pokud se motor zastaví, výrobek se pokusí automaticky znovu nastartovat po dobu 5 až 10 sekund. Před kontrolou krytu žacího ústrojí počkejte minimálně 15 sekund.

VÝSTRAHA: Před kontrolou stavu žacího ústrojí uvolněte rukojeť brzdy motoru, otočte bezpečnostní klíček do polohy 0, vyjměte baterii a počkejte minimálně 5 sekund. Pokud byste pouze odstranili překážku provozu, hrozí riziko poranění náhodným spuštěním výrobku.

Zastavení výrobku

VÝSTRAHA: Než ponecháte výrobek bez dozoru, otočte bezpečnostní klíček do polohy 0.

1. Zastavte motor uvolněním rukojeti brzdy motoru. (Obr. 30)
2. Otevřete víko baterie a otočte bezpečnostní klíček do polohy 0. (Obr. 31)

3. Chcete-li baterii vyjmout, stiskněte dvě tlačítka pro uvolnění baterie a baterii vytáhněte. (Obr. 32)

4. Pokud je baterie slabá, nabijte ji. Více informací je uvedeno v části Nabití baterie na strani 50.

Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.
• Nesekejte více než 13 výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.
• Udržujte kryt žacího ústrojí čistý. Nahromaděná tráva a nečistoty na vnitřní straně krytu žacího ústrojí mohou snížit výsledek sečení. Další informace jsou uvedeny v části Čištění výrobku na strani 52.

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli kapitolu o bezpečnosti a porozuměli jí.

Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud prodejce neposkytuje servisní služby, požádejte jej o informace o nejbližším servisu.

Podrobnější informace jsou uvedeny v části www.husqvarna.com.

Plán údržby

Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně.

U údržby označené symbolem * vyhledejte pokyny v části Bezpečnost na strani 44.

	Každé použití	Měsíčně	Každou sezónu
Provedte běžnou kontrolu. X
Vyčistěte výrobek. X
Očistěte oblast kolem páky pro nastavení výšky řídítek. X
Zkontrolujte inhibitor spuštění. * X
Zkontrolujte, zda bezpečnostní zařízení výrobku fungují správně. * X
Zkontrolujte žací ústrojí. X
Zkontrolujte kryt žacího ústrojí. * X
Zkontrolujte rukojeť brzdy motoru. * X
Zkontrolujte, zda není baterie poškozena. X
Zkontrolujte úroveň nabití baterie. X
Zkontrolujte, zda na baterii fungují tlačítka pro uvolnění baterie a zda baterie drží ve výrobku.	X
Zkontrolujte, zda není nabíječka baterií poškozena a ujistěte se, že funguje správně.		X
Zkontrolujte připojení mezi baterií a výrobkem. Rovněž zkontrolujte připojení mezi baterií a nabíječkou baterií.			X

Provedení běžné kontroly

• Zajistěte, aby byly matice a šrouby na výrobku správně dotažené.
• Zkontrolujte, že kabely výrobku nejsou na místě, kde by mohlo dojít k jejich poškození.

Čištění výrobku

• Plastové části čistěte čistou a suchou utěrkou.
• Nečistěte výrobek vodou. Voda může proniknout do baterie nebo motoru a způsobit zkrat nebo poškození výrobku.
• K čištění výrobku nepoužívejte vodu pod vysokým tlakem.
• Motor nesmí být přímo oplachován vodou.
• Pomocí kartáče odstraňte listí, trávu a nečistoty.

Čištění baterie nebo nabíječky baterií

VÝSTRAHA: Baterii ani nabíječku baterií nečistěte vodou.

VÝSTRAHA: K čištění baterie nepoužívejte žádné chemické látky.

• Než vložíte baterii do nabíječky, zkontrolujte, zda jsou baterie a nabíječka baterie čisté a suché.
• Očistěte kontakty baterie stlačeným vzduchem nebo použijte měkkou a suchou utěrku.
• Očistěte povrch baterie a nabíječku baterie měkkou a suchou utěrkou.

Čištění oblasti kolem páky pro nastavení výšky řídítek

- Pomocí kartáče odstraňte listí, trávu a nečistoty. (Obr. 33)

Kontrola žacího ústrojí

VÝSTRAHA: Neúmyslnému spuštění můžete zabránit tak, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund.

VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození a prasklin. Poškozené žací ústrojí vždy vyměňte.
2. Prohlédněte nůž a zkontrolujte, zda není poškozený nebo tupý.

Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko.

Postup výměny nože

Viz část Technické údaje na strani 55, kde naleznete informace o správném typu nože.

VÝSTRAHA: Nůž zajistěte dřevěným špalíkem, abyste při výměně zabránili zranění prstů. Při vypnutém motoru lze nožem pohybovat a hrozí nebezpečí zachycení prstů mezi nožem a nepohyblivými součástmi.

1. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 34)
2. Odmontujte šroub nože, podložky a nůž. (Obr. 35)
3. Prohlédněte držák nože a šroub nože a zkontrolujte, zda nejsou poškozené.
4. Prohlédněte hřídel motoru a ujistěte se, že není ohnutý.
5. Při montáží nového nože nasměrujte zahnuté konce nože ve směru krytu žacího ústrojí. (Obr. 36)
6. Zkontrolujte, zda je nůž zarovnaný se středem hřídele motoru.
7. Zajistěte nůž pomocí dřevěného špalíku. Nasadte podložky a dotáhněte šroub utahovacím momentem 23–28 Nm. (Obr. 37) (Obr. 35)
8. Otočte nožem rukou a zkontrolujte, zda se volně otáčí.

Odstraňování problémů

Baterie

Kontrolka LED na baterií	Příčina Řešení
Zelená kontrolka LED bliká.	Napětí baterie je nízké. Nabijte baterii. Viz část Nabití baterie na strani 50.
Bliká chybová kontrolka LED baterie.	Baterie je příliš studená nebo příliš horká pro použití.	Nechte baterii vychladnout nebo ji přesuňte do interiéru, aby se zahřála. Když má baterie správnou teplotu, lze ji znovu použít. Baterii ve výrobku používejte pouze při okolních teplotách v rozsahu 5–40 °C.
	Baterie je vybitá. Nabijte baterii. Viz část Nabití baterie na strani 50.
Rozsvítí se chybová kontrolka LED baterie.	Došlo k trvalé chybě baterie.	Obrat'te se na servisního prodejce Husqvarna.

Nabíječka baterií

Kontrolka LED na nabí-ječce baterií	Příčina Řešení
Chybová kontrolka LED bliká nebo svítí.	Nabíječka je příliš studená nebo příliš horká pro použití.	Nechte nabíječku vychladnout nebo ji přesuňte do interiéru, aby se zahřála. Když má nabíječka správnou teplotu, lze ji znovu použít. Nabíječku používejte při okolních teplotách v rozsahu 5–40 °C.
	Jiné chyby. Obrat'te se na servisního prodejce Husqvarna.

Sekačka na trávu

Výstražná kontrolka (chybová kontrolka LED) se nachází pod krytem baterie.

Problém	Počet bli-knutí chybové kontrolky LED	Příčina Řešení
Bliká chybová kon-trolka LED. Výrobek nepracuje správně.	5	Nůž je zablokovaný.	Otočte bezpečnostní klíček do polohy 0, aby nedošlo k náhodnému spuštění. Vyjměte baterii a počkejte ale-spoň 5 sekund. Odstraňte případné překážky a zkontro-lujte, zda se nůž může volně otáčet. Pokud problém pře-trvává, obrat’te se na servis Husqvarna.
		Otáčky motoru kles-nou příliš nízko a mo-tor se zastaví.	Zvyšte výšku sečení. Viz část Nastavení výšky sečení na strani 49.
	10	Došlo k přehřátí ovlá-dání motoru.	Zastavte motor a počkejte, než vychladne.
Bliká chybová kon-trolka LED. Výrobek se vypíná.	0	Selhání konektoru baterie.	Zkontrolujte konektor baterie.
	3 Motor je přetížený.		Zvyšte výšku sečení. Viz část Nastavení výšky sečení na strani 49.
	8 Baterie je slabá. Nabijte baterii. Viz část Nabití baterie na strani 50.
	9	Chyba baterie nebo žádný signál z bate-rie.	Vložte správně baterii do výrobku a zkontroluje konektor baterie. Pokud chybová kontrolka LED na baterii bliká. Viz část Baterie na strani 53.
	12	Nesprávné spuštění. Rukojeť brzdy motoru byla aktivována před spuštěním motoru.	Uvolněte rukojeť brzdy motoru a počkejte přibližně 5 se-kund. Opětovným zatlačením rukojeti brzdy motoru dolů výrobek spustíte.
Jiné chyby.	Pokud se objeví jiná chyba, otočte bezpečnostní klíček do polohy 0, vyjměte baterii a obrat’-te se na servis Husqvarna.

Přeprava, skladování a likvidace

Úvod

VÝSTRAHA: Neúmyslnému spuštění během přepravy a skladování můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund.

Nastavení produktu do přepravní polohy

1. Nohou sešlápněte páku pro nastavení výšky. (Obr. 38)

2. Zvedněte řídítka a vytáhněte páku pro nastavení výšky z drážky.

3. Sklopte řídítka dopředu do koncové polohy. (Obr. 39)

4. Sklopte páku pro nastavení výšky směrem ke krytu žacího ústrojí. (Obr. 40)
5. Povolte knoflíky řídítek. (Obr. 41)
6. Složte horní část řídítek dozadu. (Obr. 42)

Přeprava

• Na dodané Li-ion baterie se vztahují požadavky legislativy o nebezpečném zboží.
• Při komerční přepravě musí být dodrženy speciální požadavky na balení a označení.

• Při přípravě výrobku k přepravě nezapomeňte dbát předpisů pro nebezpečné materiály. Mohou platit místní předpisy.

• Při přepravě vždy vyjměte baterii.

• Přelepte konektory baterie páskou a zajistěte, aby se baterie při přepravě nemohla pohybovat.
• Během přepravy výrobek zajistěte.

Skladování

- Před uložením nechte výrobek vychladnout.

- Při skladování baterii vždy vyjímejte.

- Abyste zabránili nehodám, zajistěte, aby při skladování nebyla baterie připojená k výrobku.

- Nabíječku baterií uchovávejte na uzavřeném a suchém místě.

- Baterii a nabíječku baterií uchovávejte na suchém místě, kde nehrozí vlhkost či mráz.

- Při skladování baterii odpojte od nabíječky baterii.

- Neskladujte baterii v místech, kde může docházet k výbojům statické elektriny. Neskladujte baterii v kovovém obalu.

- Umístěte výrobek na místo, kde je teplota v rozsahu -10 až 40 °C.

- Baterii uchovávejte na místě s teplotou mezi 5 a 25 °C a mimo dosah slunečních paprsků.

- Nabíječku baterií uchovávejte na místě s teplotou mezi 5 a 45 °C a mimo dosah slunečních paprsků.

- Ujistěte se, že je baterie před dlouhodobým uskladněním nabitá na 30 % až 50 %.

• Produkt, baterii a nabíječku baterií skladujte v uzamčeném prostoru mimo dosah dětí a nepovolaných osob.
• Vyčistěte výrobek a ujistěte se, že je koš na trávu prázdný.
• Provedte postupy údržby uvedené v tomto návodu k používání. Další informace jsou uvedeny v části Plán údržby na strani 51.
• Před dlouhodobým skladováním provedte kompletní údržbu výrobku.

Likvidace

Symboly na produktu nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Musí být odevzdán do příslušné recyklační stanice pro recyklaci elektrických a elektronických zařízení.

Zajištěním odpovídající likvidace tohoto výrobku pomůžete zabránit potenciálnímu negativnímu dopadu na životní prostředí a zdraví lidí, který by jinak mohl být důsledkem nesprávné likvidace tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku získáte na městském úřadě, u služby zajišťující zpracování domácího odpadu nebo v prodejně, kde jste výrobek zakoupili.

(Obr. 43)

Technické údaje

	LB 144i
Žací motor
Typ motoru BLDC (bezkomutátorový) 36 V
Otáčky motoru – SavE, ot/min 2600/min
Otáčky motoru – jmenovité, ot/min 3200/min
Otáčky motoru – vysoké zatížení, ot/min 3500/min
Výkon motoru – max., kW 0,9
Výkon motoru – jmenovitý, kW 0,75
Hnací motor
Výkon motoru – jmenovitý, kW Není k dispozici
Rychlost vlastního pojezdu, km/h Není k dispozici
Úrovně rychlosti Není k dispozici
Hmotnost
Hmotnost (bez baterie), kg 15,5
Hmotnost (s 1x BLi30), kg 17,5
Baterie
Typ baterie Řada baterií Husqvarna
Doba provozu baterie
Provozní doba baterie, min, (volný chod) s aktivovanou funkcí SavE, s jed-nou baterií Husqvarna 7,5 Ah (Bli30)	170
Provozní doba baterie, min, (volný chod) s aktivovaným standardním reži-mem, s jednou baterií Husqvarna 7,5 Ah (Bli30)	135
Emise hluku ^7
Hladina akustického výkonu, změřená dB (A) 90
Hladina akustického výkonu, zaručená LWA dB (A) 92
Hladiny hluku ^8
Hladina akustického tlaku na sluch obsluhy, dB (A) 77
Úrovně vibrací ^9
Řídítka, m/s ^2	0,7
Žací ústrojí
Výška sečení, mm 25–75
Šířka sečení, cm 44
Núž standardní Mulčovací 5298073-10
Příslušenství nože Není k dispozici

Schválené baterie Typ Kapacita baterie,	Ah	Napětí, V Hmotnost,	lb/kg
40-B140 Lithium-iontová 4 36 2,6/1,2
BLi30 Lithium-iontová 7,5 36 4,2/1,9

Schválené nabíječky pro uvedené baterie, BLi	Vstupní napětí, V	Frekvence, Hz	Výkon, W
40-C80	100–240	50–60	68,8
QC250	220–240	50	250

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek:

Popis Sekačka na trávu
Značka Husqvarna
Typ/Model LB 144i
Identifikace Výrobní čísla od roku 2022 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Nařízení Popis
2006/42/ES „o strojních zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
2011/65/EU	„o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“

a že byly použity následující normy nebo technické specifikace: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

Oznámený subjekt: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden obdržel osvědčení o shodě se směrnicí rady 2000/14/ES, postup posouzení shody: Dodatek VI.

Informace o emisích hluku najdete v části Technické údaje na strani 55.

Huskvarna, 2022-11-24

$$ \Delta \operatorname {d u} $$

Claes Losdal, ředitel vývoje zahradního sortimentu, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Indhold

Indledning....58
Sikkerhed....59
Montering....64
Drift....64
Vedligeholdelse.... 66

Fejlfinding.... 68

Transport, opbevaring og bortskaffelse.... 69

Tekniske data....70

Bezpečnost'......367

Montáž.... 372

Prevádzka....372

Údržba.... 374

Technické údaje....378

Vyhlásenie o zhode.... 381

Úvod

Popis výrobku

(Obr. 7) UPOZORNENIE – Pred vykonávaním údržby odpojte batériu.

Produkt používajte na kosenie trávy. Výrobok nepoužívajte na iné účely.

Bezpečnost' na pracovisku

Elektrická bezpečnost'

Používanie výrobku a starostlivost' o neho

- Použite prúdový chránič s vypínacím prúdom maximálne 30 mA.

Všeobecné bezpečnostné pokyny

- Výrobok udržiavajte čistý. Symboly a emblémy musia byt' čitatelné.

Bezpečnost' pri práci

Bezpečnostné zariadenia na výrobku

Kontrola krytu rezacej časti

Bezpečnost' nabíjačky batérií

Bezpečnostné pokyny pre údržbu

VÝSTRAHA: Pred zostavením výrobku si prečítajte kapitolu o bezpečnosti.

1. Uistite sa, že výškovo nastavitelný záves je v drážke. Ak výškovo nastavitelný záves nie je v drážke, nohou zatlačte výškovo nastavitelný záves. (Obr. 21)
2. Výškovo nastavitelný záves zatlačte nohou.
3. Rukovät' nastavte do správnej polohy a pustite ju. (Obr. 22)

Prevádzka

Úvod

Ak chcete začat', použite Husqvarna Connect

1. Ak chcete zvýšit' výšku rezu, posuňte páku výšky rezu smerom dozadu. (Obr. 23)

2. Ak chcete znížit' výšku rezu, posuňte páku výšky rezu smerom dopredu.

VAROVANIE: Nenastavujte výšku

VÝSTRAHA: Pred používaním batérie

Batériu nabite pred prvým použitím. Pri dodaní zákazníkovi je batéria nabitá len na 30 % kapacity.

Poznámka: Nabíjačka batérie musí byt' pripojená

Batéria sa nenabíja, ak teplota batérie prekročí 50 °C. Pred začiatkom nabíjania nabíjačka batérií zníži teplotu batérie.

1. Jeden koniec napájacieho kábla nabíjačky batérii pripojte k zásuvke na nabíjačke batérii.
2. Druhý koniec napájacieho kábla nabíjačky batérií pripojte k uzemnenej siet'ovej zásuvke. Indikátor LED na nabíjačke batérií raz blikne nazeleno. (Obr. 25)
3. Vložte batériu do nabíjačky batérií. Po správnom pripojení batérie k nabíjačke batérií sa na nabíjačke rozsvieti zelený indikátor. (Obr. 26)
4. Ked' svietia všetky indikátory LED na batérii, batéria je plne nabitá. Batériu nabíjajte maximálne 24 hodín.

5. Pri odpájaní nabíjačky batérií od siet'ovej zásuvky t'ahajte za zástrčku, nie za šnúru.

6. Vyberte batériu z nabíjačky batérií.

Zapnutie výrobku

1. Otvorte kryt batérie.
2. Vložte nabitú batériu do držiaka batérie.
3. Otočte bezpečnostný klúč do polohy 1. (Obr. 27)
4. Stojte za výrobkom.
5. Povošte poistku naštartovania. (Obr. 18)
6. Potlačte páku pohonu smerom k hornej rukoväti. (Obr. 28)

- Funkciu spustite stlačením tlačidla SaveE ^TM do polohy 1. (Obr. 29)

- Funkciu zastavte stlačením tlačidla SaveE ^TM do polohy 0.

Poznámka: Funkcia SaveE™ sa preruší automaticky, ak si stav terénu vyžaduje použit' vyšší výkon. Funkcia SaveE™ sa automaticky opät' spustí, ked' to stav terénu umožní.

VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítat' kapitolu o bezpečnosti a porozumiet' jej.

- Pred vložením batérie do nabíjačky batérií skontrolujte, či sú batéria a nabíjačka batérií čisté a suché.

• Svorky batérie čistite stlačeným vzduchom alebo mäkkou a suchou handričkou.
• Povrch batérie a nabíjačky batérií čistite mäkkou a suchou handričkou.

• Pred uskladnením nechajte výrobok vychladnút'.
• Pred uložením vždy vyberte batériu.
• Aby ste predišli nehodám, ubezpečte sa, že batéria nie je počas skladovania pripojená k výrobku.
• Nabíjačku batérie skladujte v uzavretých a suchých priestoroch.
• Batériu a nabíjačku batérie skladujte v uzavretých a suchých priestoroch, kde nie sú vystavené vlhkosti ani mrazu.
• Počas skladovania odpojte batériu od nabíjačky.
• Neskladujte batériu na mieste s výskytom statickej elektriny. Batériu nevkladajte do kovovej skrinky.

• Výrobok skladujte pri teplote okolitého prostredia v rozsahu -10 °C až 40 °C.

• Batériu skladujte pri teplote okolitého prostredia v rozsahu 5 °C až 25 °C a nevystavujte ju priamemu slnečnému svetlu.

• Nabíjačku batérie skladujte pri teplote okolitého prostredia v rozsahu 5 °C až 45 °C a nevystavujte ju priamemu slnečnému svetlu.
• Pred dlhodobým skladovaním sa uistite, že batéria je nabitá na 30 – 50 % kapacity.
• Výrobok, batériu a nabíjačku batérie skladujte v uzamknutom priestore mimo dosahu detí a neoprávnených osôb.
• Vyčistite výrobok a uistite sa, že zberný kôš je prázdny.
• Vykonávajte údržbu uvedenú v tomto návode na obsluhu. Pozrite si čast' Plán údržby na strane 374.
• Pred dlhodobým uskladnením vykonajte kompletný servis výrobku.

Likvidácia

Schválené batérie Typ Kapacita batérie,		Ah	Napätie, V Hmotnost', kg (lb)
40-B140 Lítium-iónová 4,0	36	2,6/1,2
BLi30	Lítium-iónová 7,5	36	4,2/1,9

Schválené nabíjačky pre uvedené batérie, BLi Vstupné napätie,V	Frekvencia, Hz Výkon, W
40-C80 100–240 50–60 68,8
QC250 220 – 240 50 250

Vyhlásenie o zhode
