LB 144i - Tondeuse électrique HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse électrique à pousser
Marque	Husqvarna
Modèle	LB 144i
Largeur de coupe	44 cm
Hauteur de coupe	25-75 mm (6 positions)
Poids (sans batterie)	15,5 kg
Poids (avec batterie BLi30)	17,5 kg
Type de moteur	BLDC (sans balais) 36 V
Vitesse du moteur (nominale)	3 200 tr/min
Vitesse du moteur (SavE)	2 600 tr/min
Vitesse du moteur (charge élevée)	3 500 tr/min
Puissance nominale du moteur	0,75 kW
Type de batterie	Lithium-ion Husqvarna (BLi30, 40-B140)
Autonomie (SavE, batterie 7,5 Ah)	170 min
Autonomie (standard, batterie 7,5 Ah)	135 min
Niveau de puissance acoustique garanti	92 dB(A)
Niveau de pression sonore à l'oreille	77 dB(A)
Vibrations (poignée)	0,7 m/s²
Fonctions principales	BioClip, SavE (économie d'énergie), antidémarrage, frein moteur
Entretien et nettoyage	Nettoyer sans eau, utiliser une brosse ; affûtage et équilibrage de lame par centre agréé
Sécurité	Clé de sécurité, poignée de frein moteur, antidémarrage, capot de coupe
Pièces détachées et réparabilité	Pièces d'origine Husqvarna ; réparations par atelier agréé
Informations générales	Conforme aux directives CE et UK ; recyclage en déchèterie

FOIRE AUX QUESTIONS - LB 144i HUSQVARNA

Comment démarrer la tondeuse LB 144i ?

Ouvrez le couvercle de la batterie, insérez une batterie chargée, tournez la clé de sécurité sur 1. Tenez-vous derrière la tondeuse, relâchez l'antidémarrage puis poussez la poignée de frein moteur vers le guidon.

Quel type de batterie est compatible avec la LB 144i ?

Seules les batteries rechargeables Husqvarna de la gamme machine à batterie sont compatibles, par exemple les modèles BLi30 (7,5 Ah) ou 40-B140 (4,0 Ah). Utilisez le chargeur QC250 ou 40-C80.

Comment régler la hauteur de coupe ?

Déplacez le levier de hauteur de coupe vers l'arrière pour augmenter la hauteur (max 75 mm) ou vers l'avant pour la diminuer (min 25 mm). Six positions sont disponibles. Ne réglez pas trop bas pour éviter que la lame touche le sol.

Que signifie le mode SavE ?

Le mode SavE économise la batterie en réduisant la vitesse du moteur à 2600 tr/min. Il s'active via le bouton SavE. Si le terrain nécessite plus de puissance, le mode se désactive automatiquement puis se réactive quand les conditions le permettent.

Comment nettoyer la tondeuse ?

N'utilisez jamais d'eau ni de nettoyeur haute pression. Nettoyez avec un chiffon sec et une brosse pour enlever herbe et saleté. Pour le dessous du carter, arrêtez le moteur, retirez la clé et la batterie, puis brossez.

Quand et comment remplacer la lame ?

Remplacez la lame si elle est endommagée, émoussée ou après un choc. Utilisez une lame de rechange Husqvarna (réf. 5298073-10). Bloquez la lame avec une cale en bois, déposez le boulon, installez la nouvelle lame avec le tranchant vers le capot, serrez à 23-28 Nm.

Comment interpréter les clignotements de la LED d'erreur ?

La LED d'erreur (sous le couvercle de batterie) clignote un certain nombre de fois : 5 clignotements = lame bloquée ; 10 = surcharge / moteur trop chaud ; 3 = connecteur batterie défaut ; 8 = batterie faible ; 9 = erreur batterie ; 12 = mauvaise procédure de démarrage. Consultez le manuel pour les solutions.

Quelles sont les consignes de sécurité importantes ?

Portez des chaussures fermées et un pantalon. Ne tondez pas sur herbe humide. Maintenez mains et pieds éloignés de la lame. N'inclinez pas la tondeuse en marche. Utilisez la clé de sécurité et l'antidémarrage. Ne retirez pas les dispositifs de sécurité.

Comment entreposer la tondeuse hors saison ?

Retirez la batterie et chargez-la entre 30 % et 50 %. Nettoyez la tondeuse, videz le bac. Rangez-la dans un endroit sec, à l'abri du gel, entre -10°C et 40°C. Conservez la batterie entre 5°C et 25°C et le chargeur entre 5°C et 45°C.

Où puis-je trouver des pièces détachées pour la LB 144i ?

Utilisez exclusivement des pièces d'origine Husqvarna. Contactez votre revendeur agréé ou consultez le site www.husqvarna.com. Les réparations complexes doivent être effectuées par un atelier agréé.

MODE D'EMPLOI LB 144i HUSQVARNA

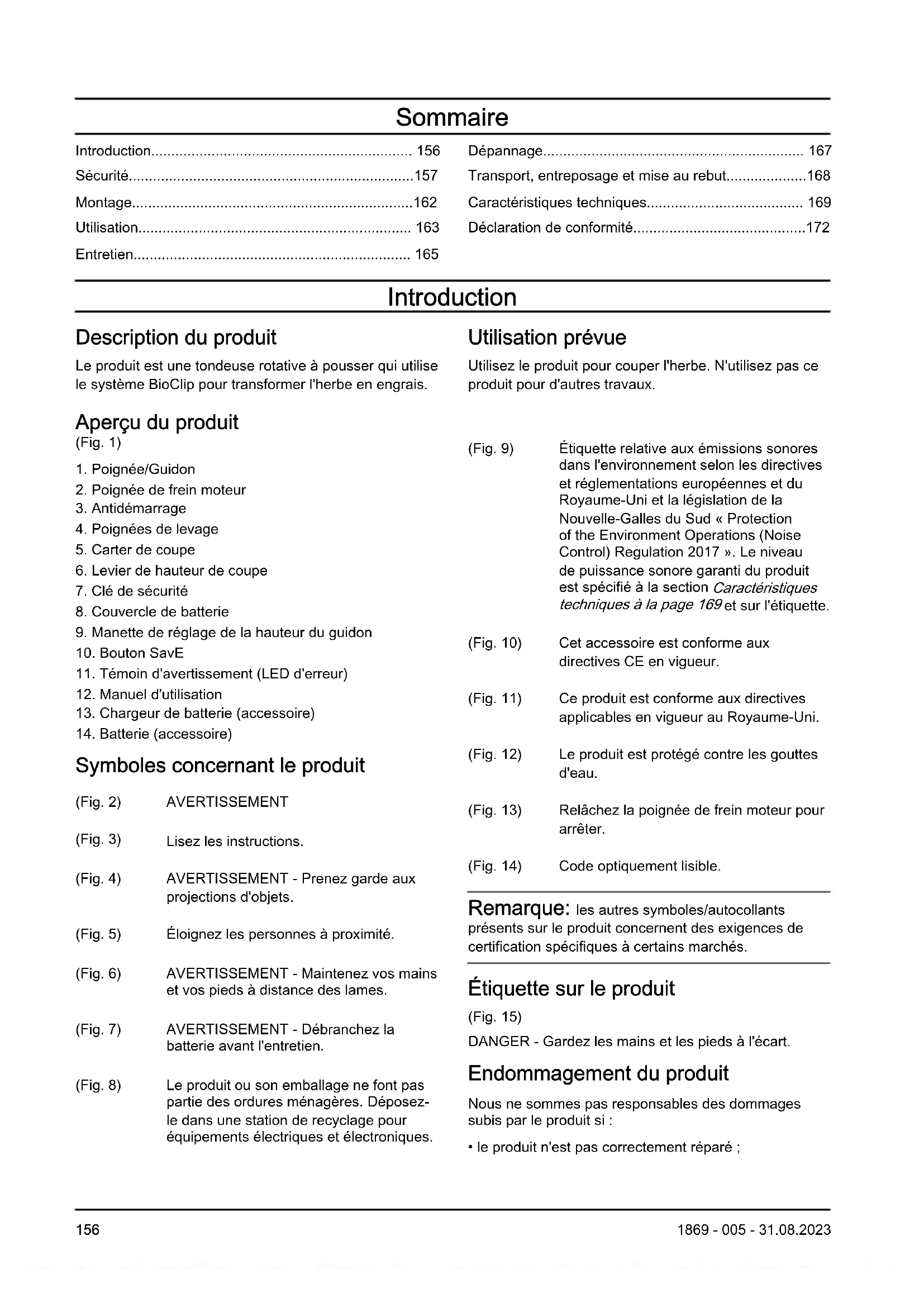

Manuel d'utilisation 156-172

Introduction.... 156 Sécurité.... 157 Montage.... 162 Utilisation.... 163 Entretien.... 165

Dépannage.... 167

Transport, entreposage et mise au rebut....168

Caractéristiques techniques.... 169

Déclaration de conformité....172

Description du produit

Le produit est une tondeuse rotative à pousser qui utilise le système BioClip pour transformer l'herbe en engrais.

Aperçu du produit

1. Poignée/Guidon
2. Poignée de frein moteur
3. Antidémarrage
4. Poignées de levage
5. Carter de coupe
6. Lever de hauteur de coupe
7. Clé de sécurité
8. Couvercle de batterie
9. Manette de réglage de la hauteur du guidon
10. Bouton SavE
11. Témoin d'avertissement (LED d'erreur)
12. Manuel d'utilisation
13. Chargeur de batterie (accessoire)
14. Batterie (accessoire)

Symboles concernant le produit

(Fig. 2) AVERTISSEMENT (Fig. 3) Lisez les instructions. (Fig. 4) AVERTISSEMENT - Prenez garde aux projections d'objets. (Fig. 5) Éloignez les personnes à proximité. (Fig. 6) AVERTISSEMENT - Maintenez vos mains et vos pieds à distance des lames. (Fig. 7) AVERTISSEMENT - Débranchez la batterie avant l'entretien. (Fig. 8) Le produit ou son emballage ne font pas partie des ordures ménagères. Déposez-le dans une station de recyclage pour équipements électriques et électroniques.

Utilisation prévue

Utilisez le produit pour couper l'herbe. N'utilisez pas ce produit pour d'autres travaux.

(Fig. 9) Étiquette relative aux émissions sonores dans l'environnement selon les directives et réglementations européennes et du Royaume-Uni et la législation de la Nouvelle-Galles du Sud « Protection of the Environment Operations (Noise Control) Regulation 2017 ». Le niveau de puissance sonore garanti du produit est spécifié à la section Caractéristiques techniques à la page 169 et sur l'étiquette. (Fig. 10) Cet accessoire est conforme aux directives CE en vigueur. (Fig. 11) Ce produit est conforme aux directives applicables en vigueur au Royaume-Uni. (Fig. 12) Le produit est protégé contre les gouttes d'eau. (Fig. 13) Relâchez la poignée de frein moteur pour arrêter. (Fig. 14) Code optiquement lisible.

Remarque : les autres symboles/autocollants présents sur le produit concernent des exigences de certification spécifiques à certains marchés.

Étiquette sur le produit

(Fig. 15) DANGER - Gardez les mains et les pieds à l'écart.

Endommagement du produit

Nous ne sommes pas responsables des dommages subis par le produit si :

- le produit n'est pas correctement réparé;

• le produit est réparé avec des pièces qui ne proviennent pas du fabricant ou qui ne sont pas homologuées par le fabricant;
• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant;

- le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuée.

Définitions de sécurité

Des avertissements, des recommandations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

AVERTISSEMENT: Symbole utilisé en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées.

REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériaux ou les environs si les instructions du manuel ne sont pas respectées.

Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

Avertissement: lisez

l'ensemble des avertissements de sécurité, des consignes, des illustrations et des spécifications fournies avec ce produit. Le non-respect des consignes énumérées ci-dessous peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

Conservez toutes ces consignes et instructions pour toute consultation ultérieure. Le terme « produit » utilisé dans les avertissements fait référence à votre produit sur secteur (filaire) ou à votre produit alimenté par batterie (sans fil).

Sécurité dans l'espace de travail

• Maintenez un espace de travail propre et bien éclairé. Les espaces encombrés ou sombres exposent à des accidents.
• Ne l'utilisez pas dans des atmosphères explosives, en présence de gaz, de poussières ou de liquides inflammables par exemple. Le produit provoque des

étincelles qui peuvent enflammer la poussière ou les vapeurs.

- Tenez les enfants et les spectateurs à distance lorsque le produit est en marche. Un moment d'inattention peut vous faire perdre le contrôle.

Sécurité électrique

• Les fiches des produits doivent être compatibles avec la prise. N'apportez jamais de modifications à la fiche. N'utilisez pas d'adaptateurs avec des produits mis à la terre. Des fiches non modifiées et des prises compatibles réduisent le risque de choc électrique.
• Évitez tout contact physique avec les surfaces mises à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Le risque d'électrocution est plus important si le corps est relié à la terre.
• Protégez les produits de la pluie et de l'humidité. Toute infiltration d'eau dans un produit augmente le risque d'électrocution.
• Ne malmenez pas le cordon. N'utilisez jamais le cordon pour porter, tirer ou débrancher le produit. Maintenez le cordon d'alimentation à l'écart de la chaleur, de bords tranchants ou de pièces en mouvement. Les fils endommagés ou emmêlés augmentent le risque de choc électrique.
• Lorsqu'un produit est utilisé en extérieur, installez une rallonge adaptée à un usage extérieur. L'utilisation d'un cordon d'alimentation pour usage extérieur réduit le risque d'électrocution.
• Si vous n'avez pas d'autre choix que d'utiliser un produit dans un endroit humide, utilisez une alimentation protégée par un disjoncteur différentiel de fuite à la terre (RCD). L'utilisation d'un RCD réduit le risque de choc électrique.

Sécurité du personnel

• Restez attentif, regardez ce que vous faites et ayez recours à votre bon sens lorsque vous utilisez un produit. N'utilisez pas un produit si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant l'utilisation des produits peut entraîner des blessures corporelles graves.
• Utilisez un équipement de protection personnelle. Travaillez toujours avec des lunettes de protection. Les équipements de protection tels que le masque anti-poussière, les chaussures de sécurité antidérapantes, le casque ou le protège-oreilles

utilisés dans des conditions appropriées réduisent les blessures corporelles.

• Évitez tout démarrage intempestif. Vérifiez que l'interrupteur est en position d'arrêt avant de brancher le produit sur l'alimentation et/ou la batterie, de le ramasser ou de le transporter. Le fait de garder le doigt sur l'interrupteur pendant le transport des produits ou de mettre les produits sous tension alors que l'interrupteur est en position de marche entraîne un risque d'accident.
• Retirez toute clé ou clavette de réglage avant de mettre le produit sous tension. Une clé ou une clavette reliée à une pièce rotative du produit peut entraîner des blessures corporelles.
• Ne vous éloignez pas trop. Restez toujours en équilibre et sur vos appuis. Cela favorise le contrôle du produit dans les situations inattendues.
• Habillez-vous correctement. Ne portez jamais de vêtements amples ou de bijoux. Éloignez vos cheveux et vos vêtements des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent être happés par les pièces en mouvement.
• Si des dispositifs sont fournis pour raccorder des systèmes de collecte et d'extraction de la poussière, vérifiez qu'ils sont correctement branchés et utilisés. L'utilisation de systèmes de collecte de poussière peut réduire les risques associés à la poussière.
• La connaissance des produits, acquise par l'usage fréquent de ces derniers, ne doit pas vous dispenser d'être prudent et d'appliquer les principes de sécurité. Une action inconsidérée peut provoquer de graves blessures en une fraction de seconde.

Utilisation et entretien du produit

• Ne forcez pas le produit. Utilisez le produit convenant à l'application. Le produit approprié réalisera mieux son travail et de façon plus sûre, à la vitesse pour laquelle il a été conçu.
• N'utilisez pas le produit si l'interrupteur ne permet pas la mise sous tension ou l'arrêt. Tout produit impossible à commander avec l'interrupteur est dangereux et doit être réparé.
• Débranchez la fiche de la prise et/ou retirez la batterie, si celle-ci est amovible, avant de procéder aux réglages, de changer les accessoires ou de stocker les produits. Ces mesures de sécurité préventive réduisent le risque de mise sous tension accidentelle du produit.
• Rangez les produits hors de la portée des enfants et ne laissez pas des personnes qui ne connaissent pas le produit ou ces consignes utiliser le produit. Les produits sont dangereux s'ils se retrouvent entre les mains d'utilisateurs non formés.
• Veillez à entretenir les produits et leurs accessoires. Vérifiez que des pièces en mouvement ne sont pas désalignées ou grippées, que des composants ne sont pas cassés ou détériorés de façon à nuire au bon fonctionnement du produit. S'il est endommagé, faites réparer le produit avant toute

Réutilisation. De nombreux accidents sont dus à des produits mal entretenus.

• Maintenez les outils tranchants aiguisés et propres. Des outils tranchants correctement entretenus avec des bords aiguisés sont moins susceptibles de se coincer et sont plus faciles à contrôler.
• Utilisez le produit, les accessoires, les mèches, etc. en suivant ces consignes et en tenant compte des conditions de travail et de la tâche à réaliser. L'utilisation du produit pour des opérations autres que celles pour lesquelles il a été prévu peut entraîner des situations dangereuses.
• Les poignées et les surfaces de maintien doivent toujours être propres, sèches et sans traces d'huile ni de graisse. Les poignées et les surfaces de maintien glissantes ne permettent pas une manipulation et un contrôle sûrs du produit dans des situations inattendues.

Utilisation et entretien d'un outil à batterie

• Ne rechargez la machine qu'avec le chargeur indiqué par le fabricant. Un chargeur convenant à un type de bloc de batteries particulier peut entraîner un risque d'incendie s'il est utilisé avec un autre bloc.
• Utilisez les produits uniquement avec les batteries spécifiquement préconisées. L'utilisation d'une autre batterie peut entraîner un risque de blessure et d'incendie.
• Lorsque la batterie n'est pas utilisée, maintenez-la à distance d'objets métalliques, tels que des trombones, pièces de monnaie, clés, clous, vis, ou autres petits objets en métal risquant de relier une borne à l'autre. Court-circuiter les bornes de batterie entraîne un risque de brûlures et d'incendie.
• En cas d'utilisation abusive, du liquide peut s'échapper de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à l'eau. En cas de contact avec les yeux, consultez un médecin. Le liquide échappé de la batterie peut causer irritations et brûlures.
• N'utilisez pas un bloc batterie ou un outil endommagé ou modifié. Les batteries endommagées ou modifiées peuvent présenter un comportement imprévisible pouvant provoquer un incendie, une explosion ou un risque de blessure.
• N'exposez pas un bloc batterie ou un outil au feu ou à des températures trop élevées. L'exposition au feu ou à des températures supérieures à 130 °C / 265 °F peut provoquer une explosion.
• Respectez toutes les instructions de charge et ne chargez pas le bloc batterie ou l'outil en dehors de la plage de température spécifiée dans les instructions. Ne pas charger la batterie correctement ou la charger à des températures comprises en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.

Service

- Confiez l'entretien de votre produit à un mécanicien qualifié qui utilisera uniquement des pièces de

rechange identiques. Cela permet de garantir la sécurité du produit.

- Ne jamais entretenir des batteries endommagées. L'entretien des batteries doit être effectué uniquement par le fabricant ou des fournisseurs de services agréés.

Consignes de sécurité de la tondeuse

- N'utilisez pas la tondeuse par mauvais temps, en particulier lorsqu'il y a un risque de foudre. Cela permet de réduire le risque d'être frappé par la foudre.

- Inspectez soigneusement la zone où la tondeuse doit être utilisée, afin de repérer la faune éventuelle. En effet, elle peut être blessée par la tondeuse pendant son fonctionnement.

- Inspectez attentivement la zone où la tondeuse doit être utilisée et retirez toutes les pierres, les bouts de bois, les câbles, les os et autres corps étrangers. Les objets projetés peuvent entraîner des blessures.

- Avant toute utilisation de la tondeuse, effectuez toujours une inspection visuelle pour vérifier que la lame et l'ensemble de lame ne sont ni usés ni endommagés. L'utilisation de pièces usées ou endommagées augmente le risque de blessure.

- Contrôlez régulièrement le bac de ramassage pour détecter tout signe d'usure ou de détérioration. Un bac de ramassage usé ou endommagé peut augmenter le risque de blessures.

- Maintenez les protections en place. Les protections doivent être en bon état de marche et correctement montées. Une protection desserrée, endommagée ou ne fonctionnant pas correctement peut entraîner des blessures.

- Veillez à ce qu'aucun débris ne se loge dans les arrivées d'air de refroidissement. L'obstruction des arrivées d'air et la présence de débris peuvent entraîner une surchauffe ou un risque d'incendie.

- Lors de l'utilisation de la tondeuse, portez toujours des chaussures de protection et antidérapantes. N'utilisez pas la tondeuse si vous êtes pieds nus ou si vous portez des sandales. Cela réduit le risque de blessure aux pieds en cas de contact avec la lame en mouvement.

- Lorsque vous utilisez la tondeuse, portez toujours un pantalon. Le risque de blessures dues à la projection d'objets est plus grand lorsque la peau est exposée.

- La tondeuse ne doit pas être utilisée sur de l'herbe humide. Marchez, ne courez jamais. Vous risquez de glisser et de tomber, ce qui peut entraîner des blessures.

- Évitez d'utiliser la tondeuse sur des pentes trop raides. Vous limitez ainsi le risque de perte de contrôle, de glissade et de chute, sources de blessures éventuelles.

- Lorsque vous travaillez sur une pente, veillez toujours à garder l'équilibre, en tondant l'herbe latéralement et non verticalement. Soyez prudent lorsque vous changez de direction. Vous limitez ainsi

le risque de perte de contrôle, de glissade et de chute, sources de blessures éventuelles.

• Soyez extrêmement vigilant lorsque vous reculez ou tirez la tondeuse vers vous. Soyez toujours conscient de l'environnement qui vous entoure. Vous limitez ainsi le risque que vous trébuchiez pendant l'utilisation.
• Ne touchez pas les lames et les autres pièces mobiles dangereuses lorsqu'elles sont encore en mouvement. Vous réduisez ainsi le risque de blessures dues aux pièces mobiles.
• que la batterie est débranchée. Une utilisation inappropriée de la tondeuse peut entraîner des blessures graves.
• retirez le dispositif de désactivation. Une utilisation inappropriée de la tondeuse peut entraîner des blessures graves.

Disjoncteur différentiel de fuite à la terre

- Utilisez un disjoncteur différentiel de fuite à la terre avec un courant de déclenchement de 30 mA maximum.

Instructions générales de sécurité

AVERTISSEMENT: lisez les instructions qui suivent avant d'utiliser le produit.

• Ce produit est dangereux s'il est utilisé de manière incorrecte ou imprudente. Des blessures graves ou mortelles peuvent se produire si vous ne respectez pas les instructions de sécurité.
• Ce produit génère un champ électromagnétique durant son fonctionnement. Ce champ peut, dans certaines circonstances, perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant de leurs implants avant d'utiliser ce produit.
• Soyez toujours prudent et utilisez votre bon sens. Si vous ne savez pas comment faire fonctionner le produit dans une situation particulière, ne l'utilisez pas et contactez votre revendeur HUSQVARNA avant de poursuivre.
• N'oubliez pas que l'opérateur sera tenu responsable des accidents occasionnés à des tiers et à leurs biens.
• Maintenez le produit propre. Assurez-vous que vous pouvez lire clairement les avertissements et les autocollants.
• N'autorisez jamais des enfants ou des personnes qui ne sont pas familiarisées avec ces instructions à se servir de cet appareil. Les réglementations locales peuvent limiter l'âge de l'utilisateur.
• Surveillez constamment les personnes aux capacités physiques ou mentales réduites qui utilisent ce produit. Un adulte responsable doit être présent à tout moment.
• N'utilisez jamais le produit si vous êtes fatigué ou malade, ou si vous êtes sous l'emprise d'alcool, de drogues ou de médicaments. Cela a un effet négatif sur votre vision, votre vigilance, votre coordination et votre jugement.
• N'utilisez pas le produit s'il est endommagé ou s'il ne fonctionne pas correctement.
• Ne modifiez jamais le produit et ne l'utilisez jamais s'il est susceptible d'avoir été modifié par un tiers.

Avertissement: lisez les instructions qui suivent avant d'utiliser le produit.

• Utilisez le produit uniquement pour couper les pelouses. Il est interdit d'utiliser le produit pour d'autres travaux.
• Utilisez un équipement de protection personnelle. Reportez-vous à la section Équipement de protection individuel à la page 160.
• Assurez-vous de savoir comment couper le moteur rapidement en cas d'urgence.
• Le produit ne doit pas être exposé à la pluie ou à l'humidité. Le risque de choc électrique augmente si de l'eau pénètre dans le produit.
• Faites fonctionner le produit uniquement si la lame et tous les couvercles sont fixés correctement. Une lame fixée de manière inadéquate risque de se détacher et de causer des blessures personnelles.
• Assurez-vous que la lame ne touche pas des objets tels que des pierres et des racines. Cela peut endommager la lame et tordre l'arbre du moteur. Un arbre tordu génère de fortes vibrations, il y a alors un risque important que la lame se détache.
• Arrêtez immédiatement le produit s'il vibre ou bute sur un objet. Arrêtez le moteur, tournez la clé de sécurité sur 0 et déposez la batterie. Attendez l'arrêt des pièces mobiles. Vérifiez que le produit n'est pas endommagé. Serrez les pièces desserrées. Réparez les dommages et remplacez les pièces endommagées. Faites réaliser les réparations par un agent d'entretien agréé.
• N'attachez jamais la poignée de frein moteur en permanence à la poignée de commande quand le moteur est mis en marche.
• Placez le produit sur une surface stable et plane, puis lancez-le. Vérifiez que la lame ne touche pas le sol ou tout autre objet.
• Restez toujours derrière le produit lorsque vous l'utilisez.
• Faites reposer toutes les roues sur le sol et conservez vos deux mains sur la poignée lorsque vous faites fonctionner le produit. Maintenez les mains et les pieds à distance des lames en rotation.
• N'inclinez pas le produit lorsque vous démarrez le moteur ou pendant le fonctionnement du produit.
• Soyez prudent lorsque vous tirez le produit vers l'avant.
• Ne soulevez jamais le produit quand le moteur est mis en marche. Si vous devez soulever le produit, arrêtez d'abord le moteur, tournez la clé de contact sur 0 et déposez la batterie.
• Ne marchez pas vers l'arrière lorsque vous utilisez le produit.
• Arrêtez le moteur lorsqu'il est nécessaire d'incliner le produit pour le transport ou avant de vous déplacer dans des zones sans herbe, par exemple des chemins avec des graviers, des pierres et en asphalte.
• Ne courez pas lorsque vous utilisez le produit et que le moteur est mis en marche. Vous devez toujours marcher lorsque vous utilisez le produit.
• Arrêtez le moteur avant de modifier la hauteur de coupe. N'effectuez jamais de réglages pendant que le moteur tourne.
• Ne quittez jamais le produit des yeux pendant que le moteur tourne. Arrêtez le moteur et assurez-vous que l'équipement de coupe ne tourne pas.
• Les vibrations dans le produit pendant le fonctionnement peuvent être différentes de la valeur de vibration déclarée ici. Caractéristiques techniques à la page 169. Cette différence est due à des variations dans la façon d'utiliser le produit. Si vous utilisez le produit fréquemment ou pendant de longues périodes, faites régulièrement des pauses pour éviter les blessures dues aux vibrations.

Avertissement: lisez les instructions qui suivent avant d'utiliser le produit.

• L'équipement de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures en cas d'accident. Faites appel à votre revendeur pour vous aider à sélectionner l'équipement adéquat.
• Portez des bottes ou chaussures antidérapantes à usage intensif. Ne portez pas de chaussures ouvertes et ne soyez pas pieds nus lorsque vous utilisez le produit.
• Utilisez des pantalons longs et épais.
• Portez des gants de protection en cas de besoin, par exemple lorsque vous fixez, examinez ou nettoyez l'équipement de coupe.
• Nous vous recommandons d'utiliser une protection auditive.

Dispositifs de sécurité sur le produit

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• N'utilisez pas un produit dont les dispositifs de sécurité sont endommagés ou ne fonctionnent pas correctement.
• Ne retirez ou ne modifiez pas les dispositifs de sécurité.
• Contrôlez les dispositifs de sécurité régulièrement. Si les dispositifs de sécurité sont endommagés ou ne fonctionnent pas correctement, contactez votre agent d'entretien Husqvarna.

Pour contrôler le capot de coupe

Le capot de coupe réduit les vibrations dans le produit et réduit le risque de blessures provoquées par la lame. - Examinez le capot de coupe pour vous assurer qu'il ne présente pas de dommages tels que des fissures.

Pour contrôler la clé de sécurité

La clé de sécurité se trouve sous le couvercle de la batterie. La clé de sécurité est reliée à la batterie qui alimente le moteur.

• Démarrez et arrêtez le moteur pour contrôler la clé de sécurité.
• Si la clé de sécurité fonctionne correctement, le moteur démarre seulement lorsque la clé de sécurité est en position 1. (Fig. 16)

Pour contrôler la poignée du frein moteur

La poignée de frein moteur arrête le moteur. Lorsque la poignée de frein moteur est relâchée, le moteur s'arrête.

• Faites démarrer le produit. Reportez-vous à la section Pour démarrer le produit à la page 164.
• Relâchez la poignée de frein moteur. (Fig. 17)
• Assurez-vous que le produit s'arrête. Si le moteur ne s'arrête pas au bout de 3 secondes, demandez à un atelier Husqvarna spécialisé agréé de régler le frein moteur.

Pour contrôler l'antidémarrage

Contrôlez l'antidémarrage afin de vous assurer qu'il empêche le fonctionnement du moteur.

1. Poussez la poignée de frein moteur en direction du guidon. L'antidémarrage arrête le mouvement.
2. Poussez l'antidémarrage. (Fig. 18)
3. Relâchez l'antidémarrage et assurez-vous qu'il revient dans sa position initiale.

Consignes de sécurité relatives à l'utilisation de la batterie

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Utilisez des batteries rechargeables Husqvarna pour alimenter les produits Husqvarna uniquement. Afin d'éviter toute blessure, n'utilisez pas la batterie comme source d'alimentation pour d'autres produits.
• N'utilisez pas de batteries non rechargeables.
• Risque de choc électrique. Ne branchez pas les bornes de la batterie à des clés, des pièces de monnaie, des vis ou tout autre élément métallique. Cela peut provoquer un court-circuit de la batterie.
• Ne placez pas d'objets dans les fentes d'aération de la batterie.
• Protégez la batterie des rayons directs du soleil, de la chaleur et des flammes nues. La batterie peut exploser et provoquer des brûlures et/ou des brûlures chimiques.
• Protégez la batterie de la pluie et de l'humidité.
• Protégez la batterie de la pluie et de l'humidité.
• N'essayez pas de démonter ou de casser la batterie.
• En cas de fuite de la batterie, ne laissez pas le liquide entrer en contact avec votre peau ou vos yeux. Si vous avez touché le liquide, nettoyez la zone avec beaucoup d'eau et contactez un médecin.
• N'utilisez la batterie du produit que si la température ambiante est comprise entre 5 °C et 40 °C.
• N'utilisez le chargeur de batterie que si la température ambiante est comprise entre 5 °C et 40 °C.
• La batterie ne charge pas si la température de la batterie est supérieure à 50 °C.
• Ne nettoyez pas la batterie ou le chargeur de batterie avec de l'eau. Reportez-vous à la section Pour nettoyer la batterie et le chargeur de batterie à la page 166.
• N'utilisez pas une batterie endommagée.
• Conservez les batteries à distance des objets métalliques, tels que les clous, les pièces de monnaie ou les bijoux.

Consignes de sécurité relatives au chargeur de batterie

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

- Utilisez uniquement des chargeurs de batterie QC pour charger les batteries de rechange Husqvarna.

• Risque de choc électrique ou de court-circuit. Ne placez pas d'objets dans les fentes d'aération du chargeur. N'essayez pas de démonter le chargeur de batterie. Ne raccordez pas les bornes du chargeur à des objets métalliques. Utilisez une prise de courant murale homologuée.
• Ce produit génère un champ électromagnétique durant son fonctionnement. Ce champ peut, dans certaines circonstances, perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cet appareil.
• Assurez-vous régulièrement que le cordon d'alimentation du chargeur de batterie n'est pas endommagé et qu'il ne présente aucune fissure.
• Ne soulevez pas le chargeur de batterie par le cordon d'alimentation. Pour débrancher le chargeur de batterie d'une prise de courant murale, tirez sur la fiche. Ne tirez pas le cordon d'alimentation.
• Conservez le cordon d'alimentation et les rallonges à l'abri de l'eau, de l'huile et des bords tranchants. Veillez à ce que le câble ne soit pas coincé dans des portes, des clôtures ou tout autre élément similaire. Le chargeur pourrait être mis sous tension.
• Ne nettoyez pas le chargeur de batterie avec de l'eau.
• Ce chargeur de batterie peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des handicaps physiques, sensoriels ou mentaux ou manquant d'expérience et de connaissances, à condition qu'ils soient sous surveillance ou qu'ils aient reçu les instructions appropriées concernant l'utilisation du chargeur de batterie en toute sécurité et qu'ils aient bien compris les risques encourus. Les enfants ne doivent pas jouer avec le chargeur de batterie. Le nettoyage et les opérations d'entretien à effectuer par l'utilisateur ne doivent pas être réalisés par des enfants laissés sans surveillance.
• Ne placez aucune batterie non rechargeable dans le chargeur de batterie.
• N'utilisez pas le chargeur de batterie à proximité de matériaux inflammables ou de matériaux pouvant provoquer la formation de corrosion. Ne recouvrez pas le chargeur de batterie. En cas de dégagement de fumée ou de début d'incendie, débranchez aussitôt la fiche reliée au chargeur de batterie.
• N'utilisez pas de chargeur de batterie endommagé.

- Rechargez la batterie uniquement en intérieur, dans un endroit bien aéré et à l'abri de la lumière du soleil. Ne rechargez pas la batterie dans des conditions humides.

Instructions de sécurité pour l'entretien

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Afin d'éviter tout démarrage accidentel pendant l'entretien, tournez la clé de sécurité sur 0 et retirez la batterie. Attendez au moins 5 secondes avant de commencer l'entretien.
• Effectuez uniquement les tâches d'entretien décrites dans le présent manuel d'utilisation. Les interventions plus poussées et les réparations professionnelles doivent être effectuées par un agent d'entretien agréé. Contactez votre agent d'entretien le plus proche pour plus d'informations.
• Effectuez l'entretien correctement afin de prolonger la durée de vie du produit et de réduire les risques d'accident.
• Remplacez les pièces endommagées, usées ou cassées. Utilisez toujours des pièces de rechange d'origine du fabricant. L'utilisation d'autres pièces de rechange peut endommager le produit et augmenter le risque d'accident.
• Afin de limiter les risques de blessure, ne retirez ou ne modifiez pas les dispositifs de sécurité.
• Portez des gants de protection robustes lorsque vous manipulez l'équipement de coupe. La lame est très tranchante et des coupures peuvent survenir facilement.
• Maintenez les bords tranchants aiguisés et propres pour obtenir des performances optimales et sûres.
• Laissez à l'agent d'entretien le soin de contrôler régulièrement le produit et d'effectuer les réglages et les réparations nécessaires.
• Respectez les instructions relatives au remplacement des accessoires. Utilisez uniquement des accessoires obtenus auprès du fabricant.
• Lorsqu'ils ne sont pas utilisés, conservez le produit avec la batterie et le chargeur de batterie à part dans un endroit sec, en intérieur et verrouillé. Veillez à ce que les enfants et les personnes non autorisées ne puissent avoir accès au produit, à la batterie ou au chargeur de batterie.

Montage

AVERTISSEMENT: Avant d'installer le produit, consultez le chapitre sur la sécurité.

AVERTISSEMENT: Pour éviter tout démarrage accidentel lors du montage, tournez la clé de sécurité sur 0, retirez la batterie et attendez au moins 5 secondes.

Pour monter la poignée

1. Repliez la poignée supérieure vers l'avant.
2. Serrez les boutons de poignée. (Fig. 19)
3. Tirez la poignée vers l'arrière jusqu'à ce qu'elle atteigne la butée.
4. Repliez la manette de réglage de la hauteur et placez-la dans la rainure. (Fig. 20)
5. Appuyez sur la manette de réglage de la hauteur avec votre pied. (Fig. 21)

Pour régler la hauteur de la poignée

1. Assurez-vous que la manette de réglage de la hauteur est dans la rainure. Si la manette de réglage de la hauteur n'est pas placée dans la rainure, appuyez-dessus avec votre pied. (Fig. 21)
2. Appuyez sur la manette de réglage de la hauteur avec votre pied.
3. Placez le guidon dans la position correcte et relâchez-le. (Fig. 22)

Utilisation

AVERTISSEMENT: Avant d'utiliser le produit, vous devez lire et comprendre le chapitre sur la sécurité.

Husqvarna connect

Husqvarna Connect est une application gratuite pour votre appareil mobile. L'application Husqvarna Connect offre des fonctions étendues à votre produit Husqvarna :

• Informations produit détaillées.
• Informations et aide sur les pièces et l'entretien du produit.

Pour commencer à utiliser husqvarna connect

1. Téléchargez l'application Husqvarna Connect sur votre appareil mobile.
2. Enregistrez-vous sur l'application Husqvarna Connect.
3. Suivez les instructions de l'application Husqvarna Connect pour vous connecter et enregistrer le produit.

Pour régler le produit en position de fonctionnement

1. Montez la poignée. Reportez-vous à la section Pour monter la poignée à la page 163.
2. Réglez la hauteur de la poignée. Reportez-vous à la section Pour régler la hauteur de la poignée à la page 163.

REMARQUE: Assurez-vous que la tension n'est pas trop élevée dans les câbles. Une tension trop élevée peut endommager le câble si la poignée est repliée en position de transport.

Avertissement: n'utilisez pas

Le produit tant que la poignée n'est pas complètement repliée et réglée dans l'une des positions de hauteur possibles. Reportez-vous à la section Pour régler la hauteur de la poignée à la page 163.

Pour régler la hauteur de coupe

La hauteur de coupe peut être réglée sur 6 positions différentes.

1. Déplacez le levier de hauteur de coupe vers l'arrière pour augmenter la hauteur de coupe. (Fig. 23)
2. Déplacez le levier de hauteur de coupe vers l'avant pour diminuer la hauteur de coupe.

REMARQUE: La hauteur de coupe ne doit pas être réglée trop bas. Les lames peuvent toucher le sol si la surface de la pelouse n'est pas plane.

Batterie

AVERTISSEMENT: Avant d'utiliser la batterie, vous devez lire et comprendre le chapitre sur la sécurité. Vous devez également lire et comprendre le manuel d'utilisation de la batterie et du chargeur de batterie.

Maintenez la batterie et le chargeur de batterie à des températures ambiantes correctes.

	Température ambiante
Fonctionnement de la batterie	5 °C à 40 °C
Charge de la batte-rie	5 °C à 40 °C

État de la batterie

L'écran indique la capacité restante de la batterie ainsi que tout problème éventuel lié à la batterie. Appuyez sur le bouton de l'indicateur de batterie pour obtenir des informations sur l'état de charge de la batterie. Le symbole d'avertissement sur la batterie s'allume en cas d'erreur. Reportez-vous à la section Batterie à la page 167.

(Fig. 24)

Voyants LED État de la batterie
Toutes les LED sont allu-mées	Batterie complètement chargée (76-100 %)
Les LED 1, LED 2 et LED 3 sont allumées	La batterie est chargée à 51 %-75 %
Les LED 1 et LED 2 sont allumées	La batterie est chargée à 26 %-50 %
La LED 1 est allumée	La batterie est chargée à 6 %-25 %
La LED 1 clignote	La batterie est chargée à 0 %-5 %

Pour charger la batterie

Chargez la batterie avant la première utilisation. La batterie n'est chargée qu'à 30 % au moment de sa livraison au client.

Remarque: Le chargeur de batterie doit être raccordé à la tension et à la fréquence indiquées sur la plaque signalétique.

La batterie ne se charge pas si la température de la batterie est supérieure à 50 °C. Le chargeur de batterie diminue la température de la batterie avant le début de la charge.

1. Branchez une extrémité du cordon d'alimentation du chargeur de batterie dans la prise du chargeur de batterie.
2. Branchez l'autre extrémité du cordon d'alimentation du chargeur de batterie dans une prise secteur mise à la masse. La DEL sur le chargeur de batterie clignote une fois en vert. (Fig. 25)
3. Placez la batterie dans le chargeur de batterie. Le témoin vert du chargeur s'allume lorsque la batterie est correctement branchée au chargeur de batterie. (Fig. 26)
4. La batterie est totalement rechargée quand toutes les DEL sur la batterie sont allumées. Chargez la batterie pendant 24 heures au maximum.
5. Pour débrancher le chargeur de batterie de la prise secteur, tirez sur la fiche et non sur le cordon d'alimentation.
6. Dégagez la batterie du chargeur de batterie.

Pour démarrer le produit

1. Ouvrez le couvercle de la batterie.
2. Insérez une batterie chargée dans le support de batterie.
3. Tournez la clé de sécurité sur 1. (Fig. 27)
4. Restez derrière le produit.
5. Relâchez l'antidémarrage. (Fig. 18)
6. Poussez la poignée de frein moteur en direction du guidon. (Fig. 28)

Utilisation de la fonction savee™

Le produit est équipé d'une fonction d'économie de la batterie (SaveE™) qui garantit une durée de fonctionnement prolongée.

• Poussez le bouton SaveE™ en position 1 pour démarrer la fonction. (Fig. 29)
• Appuyez sur le bouton SaveE™ en position 0 pour arrêter la fonction.

Remarque: La fonction SaveE™ s'arrête automatiquement lorsque les conditions de terrain nécessitent une puissance plus élevée. La fonction SaveE™ redémarre automatiquement lorsque les conditions de terrain le permettent.

Fonction charge élevée

Lorsque le produit coupe de l'herbe haute ou humide, le régime moteur augmente automatiquement. Le moteur repasse en mode standard lorsqu'une charge élevée n'est plus requise.

Calage du moteur

Au cours de l'utilisation, la lame et le moteur peuvent s'arrêter temporairement en raison d'obstacles tels qu'un bourrage d'herbe sous le carter de coupe. Si cela se produit et que vous maintenez la poignée du frein moteur enfoncée, le produit redémarre automatiquement. Si le produit ne redémarre pas dans les 5 à 10 secondes, il peut être nécessaire de nettoyer le dessous du carter de coupe. Reportez-vous à la section Pour nettoyer le produit à la page 166.

AVERTISSEMENT: Si le moteur s'arrête, le produit tente de redémarrer automatiquement pendant 5 à 10 secondes. Attendez au moins 15 secondes avant de contrôler le carter de coupe.

AVERTISSEMENT: Avant de contrôler le carter de coupe, relâchez la poignée du frein moteur, tournez la clé de sécurité sur 0, retirez la batterie et attendez au moins 5 secondes. Il existe un risque

de blessure si l'obstacle est retiré et que le produit démarre accidentellement.

Arrêt du produit

AVERTISSEMENT: Tournez la clé de sécurité sur 0 avant de quitter le produit des yeux.

1. Relâchez la poignée de frein moteur pour arrêter le moteur. (Fig. 30)
2. Ouvrez le couvercle de batterie et tournez la clé de sécurité sur 0. (Fig. 31)
3. Pour retirer la batterie, appuyez sur les 2 cliquets de déverrouillage et sortez la batterie. (Fig. 32)
4. Chargez la batterie si son niveau est faible. Pour plus d'informations, reportez-vous à Pour charger la batterie à la page 164.

Pour obtenir de bons résultats

• Utilisez toujours une lame correctement affûtée. Une lame émoussée produit un résultat irrégulier et l'herbe jaunira à la surface de la coupe. De plus, une lame affûtée consomme moins d'énergie qu'une lame émoussée.
• Ne coupez pas plus d'un tiers de la longueur de l'herbe. Coupez d'abord avec une hauteur de coupe élevée. Examinez le résultat et abaissez la hauteur de coupe à un niveau convenable. Si l'herbe est très longue, tondez lentement, et deux fois si nécessaire.
• Tondez toujours dans différentes directions afin d'éviter de faire des lignes dans la pelouse.
• Assurez-vous que le carter de coupe reste propre. L'accumulation d'herbe et de saleté sur la face intérieure du carter de coupe peut réduire la qualité du résultat de coupe. Reportez-vous à la section Pour nettoyer le produit à la page 166.

Entretien

AVERTISSEMENT: Avant d'effectuer des travaux d'entretien, vous devez lire et comprendre le chapitre sur la sécurité.

Une formation spécifique est nécessaire pour effectuer tous les travaux d'entretien et de réparation du produit. Nous garantissons qu'il vous est possible d'obtenir des services de réparation et d'entretien effectués par des professionnels. Si votre revendeur n'est pas un atelier spécialisé, demandez-lui des informations à propos de l'atelier spécialisé le plus proche.

Pour des informations plus détaillées, reportez-vous à www.husqvarna.com.

Calendrier d'entretien

Les intervalles d'entretien sont calculés selon une utilisation quotidienne du produit. Les intervalles sont différents si le produit n'est pas utilisé tous les jours.

Pour les travaux d'entretien suivis d'un astérisque (*), consultez les instructions dans la section Sécurité à la page 157.

	Toutes utilisations	Mensuel	À chaque saison
Faites une inspection générale. X
Nettoyez le produit. X
Nettoyez la zone autour de la manette de réglage de la hauteur de la poignée. X
Contrôlez l'antidémarrage. * X
Assurez-vous que les dispositifs de sécurité du produit fonctionnent correctement. *	X
Inspectez l'équipement de coupe. X
Inspectez le capot de coupe. * X
Contrôlez la poignée du frein moteur. * X
Examinez la batterie afin de détecter d'éventuels dommages. X
Contrôlez le niveau de charge de la batterie. X
Vérifiez que les boutons de déverrouillage de la batterie fonctionnent correctement et que la batterie se fixe dans le produit.	X
Examinez le chargeur de batterie afin de détecter d'éventuels dommages et assurez-vous qu'il fonctionne correctement.		X
Examinez les connexions entre la batterie et le produit. Examinez également la connexion entre la batterie et le chargeur de batterie.			X

Pour faire une inspection générale

• Assurez-vous que les vis et les écrous du produit sont serrés.
• Assurez-vous que les câbles sur le produit ne sont pas dans une position où ils risquent d'être endommagés.

Pour nettoyer le produit

• Nettoyez les éléments en plastique avec un chiffon sec et propre.
• N'utilisez pas d'eau pour nettoyer le produit. L'eau pourrait pénétrer dans la batterie ou le moteur et provoquer un court-circuit ou endommager le produit.
• N'utilisez pas de nettoyeur haute pression pour le nettoyage du produit.
• Ne jetez pas d'eau directement sur le moteur.
• Utilisez une brosse pour enlever les feuilles, l'herbe et la saleté.

Pour nettoyer la batterie et le chargeur de batterie

AVERTISSEMENT: Ne nettoyez pas la batterie ou le chargeur de batterie avec de l'eau.

AVERTISSEMENT: N'utilisez pas de substances chimiques pour nettoyer la batterie.

• Assurez-vous que la batterie et le chargeur de batterie sont propres et secs avant de placer la batterie dans le chargeur de batterie.
• Nettoyez les bornes de la batterie avec de l'air comprimé ou un chiffon sec et doux.
• Nettoyez les surfaces de la batterie et du chargeur de batterie avec un chiffon sec et doux.

Pour nettoyer la zone autour de la manette de réglage de la hauteur de la poignée

• Utilisez une brosse pour enlever les feuilles, l'herbe et la saleté. (Fig. 33)

Pour inspecter l'équipement de coupe

AVERTISSEMENT: Pour éviter tout démarrage accidentel, tournez la clé de sécurité sur 0, retirez la batterie et attendez au moins 5 secondes.

AVERTISSEMENT: Utilisez des gants de protection lorsque vous procédez à l'entretien de l'équipement de coupe. La lame est très tranchante et des coupures peuvent survenir facilement.

1. Inspectez l'équipement de coupe afin de détecter d'éventuels dommages ou fissures. Remplacez toujours un équipement de coupe endommagé.
2. Inspectez la lame pour voir si elle est endommagée ou émoussée.

Remarque: Il est nécessaire d'équilibrer la lame après l'avoir affûtée. Demandez à un centre d'entretien d'affûter, de remplacer et d'équilibrer la lame. Si vous heurtez un obstacle qui entraîne l'arrêt du produit, remplacez la lame endommagée. Demandez au centre d'entretien d'évaluer si la lame peut être affûtée ou si elle doit être remplacée.

Pour remplacer la lame

Reportez-vous à la section Caractéristiques techniques à la page 169 pour connaître le type de lame approprié.

AVERTISSEMENT: Bloquez la lame avec une cale en bois pour éviter de vous blesser les doigts lors du remplacement de la lame. La lame peut entrer en mouvement lorsque le moteur est

éteint et vos doigts peuvent se retrouver coincés entre la lame et les pièces fixes.

1. Bloquez la lame avec une cale en bois. (Fig. 34)
2. Déposez le boulon de lame, les rondelles et la lame. (Fig. 35)
3. Examinez le support de lame et le boulon de lame pour voir s'ils sont endommagés.
4. Examinez l'arbre du moteur pour vous assurer qu'il n'est pas tordu.
5. Lorsque vous fixez la nouvelle lame, orientez le tranchant en direction du capot de coupe. (Fig. 36)
6. Assurez-vous que la lame est alignée par rapport au centre de l'arbre du moteur.
7. Bloquez la lame avec une cale en bois. Fixez les rondelles, puis serrez le boulon à un couple de 23–28 Nm. (Fig. 37) (Fig. 35)
8. Déplacez la lame à la main et vérifiez qu'elle tourne librement.

AVERTISSEMENT: Utilisez des gants de travail épais. La lame est très tranchante et des coupures peuvent survenir facilement.

1. Démarrez le produit pour tester la lame. Si la lame n'est pas correctement fixée, le produit vibre ou le résultat de coupe n'est pas satisfaisant.

Dépannage

Batterie

LED sur la batterie Cause	Solution
La LED verte clignote.	La tension de la batterie est faible.	Rechargez la batterie. Reportez-vous à la section Pour charger la batterie à la page 164.
La LED d'erreur de la batterie clignote.	La batterie est trop froi-de ou trop chaude pour être utilisée.	Laissez la batterie refroidir ou déplacez-la à l'intérieur pour la réchauffer. Lorsque la température de la batterie est correcte, elle peut à nouveau être utilisée. N'utilisez la batterie du produit que si la température ambiante est comprise entre 5 °C et 40 °C.
	La batterie est vide.	Rechargez la batterie. Reportez-vous à la section Pour charger la batterie à la page 164.
La LED d'erreur de la batterie s'allume.	Cela indique une erreur de batterie permanente.	Contactez votre atelier d'entretien Husqvarna.

Chargeur de batterie

LED sur le chargeur de batterie	Cause Solution
La LED d'erreur clignote ou s'allume.	Le chargeur de batterie est trop froid ou trop chaud pour être utilisé.	Laissez le chargeur de batterie refroidir ou déplacez-le à l'intérieur pour le réchauffer. Lorsque la température du chargeur de batterie est correcte, il peut à nouveau être utilisé. N'utilisez le chargeur de batterie que si la température ambiante est comprise entre 5 °C et 40 °C.
	Autres erreurs. Contactez	votre atelier d'entretien Husqvarna.

Tondeuse à gazon

Le voyant d'avertissement (LED d'erreur) se trouve sous le couvercle de la batterie.

Problème	Nombre de cli-gnote-ments de la LED d'erreur	Cause Solution
La LED d'erreur cli-gnote. Le produit ne fonctionne pas cor-rectement.	5	La lame est bloquée.	Tournez la clé de sécurité sur 0 pour éviter tout démarrage accidentel. Retirez la batterie et attendez au moins 5 secondes. Retirez les obstacles éventuels et assurez-vous que la lame peut tourner librement. Si le problème persiste, contactez votre atelier d'entretien Husqvarna.
		La vitesse du moteur chute trop et le mo-teur s'arrête.	Augmentez la hauteur de coupe. Reportez-vous à la sec-tion Pour régler la hauteur de coupe à la page 163.
	10	La commande du moteur est trop chau-de.	Arrêtez le moteur et attendez qu'il refroidisse.
La LED d'erreur cli-gnote. Le produit s'arrête.	0	Défaillance du con-necteur de batterie.	Examinez le connecteur de batterie.
	3	Il y a une surcharge dans le moteur.	Augmentez la hauteur de coupe. Reportez-vous à la sec-tion Pour régler la hauteur de coupe à la page 163.
	8 La batterie est faible.		Rechargez la batterie. Reportez-vous à la section Pour charger la batterie à la page 164.
	9	Erreur de batterie ou pas de signal de bat-terie.	Placez la batterie dans le produit correctement et exami-nez le connecteur de batterie. Si la LED d'erreur clignote sur la batterie. Reportez-vous à la section Batterie à la page 167.
	12	Procédure de démarrage incorrecte. La poignée du frein mo-teur a été engagée avant le démarrage du moteur.	Relâchez la poignée du frein moteur et attendez environ 5 secondes. Appuyez de nouveau sur la poignée du frein moteur pour démarrer le produit.
Autres erreurs.	Si d'autres erreurs se produisent, tournez la clé de sécurité sur 0, retirez la batterie et contactez votre atelier d'entretien Husqvarna.

Transport, entreposage et mise au rebut

AVERTISSEMENT: Pour éviter tout démarrage accidentel lors du transport et du remisage, tournez la clé de sécurité sur 0, retirez la batterie et attendez au moins 5 secondes.

Pour régler le produit en position de transport

1. Appuyez sur la manette de réglage de la hauteur avec votre pied. (Fig. 38)
2. Tirez la poignée vers le haut et retirez la manette de réglage de la hauteur de la rainure.
3. Repliez la poignée vers l'avant jusqu'à ce qu'elle atteigne la butée. (Fig. 39)
4. Repliez la manette de réglage de la hauteur vers le capot de coupe. (Fig. 40)
5. Relâchez les boutons de poignée. (Fig. 41)
6. Repliez la poignée supérieure vers l'arrière. (Fig. 42)

Transport

• La législation sur les marchandises dangereuses s'applique aux batteries au lithium-ion fournies.
• Les exigences spécifiques au transport commercial indiquées sur l'emballage et les étiquettes doivent être respectées.
• Assurez-vous de toujours respecter la législation sur les matières dangereuses lorsque vous préparez le produit pour le transport. Des réglementations locales peuvent s'appliquer.
• Retirez toujours la batterie lorsque vous déplacez le produit.
• Posez du ruban adhésif sur les connecteurs de batterie et assurez-vous que la batterie ne puisse pas bouger pendant le transport.
• Sécurisez le produit pendant le transport.

Rangement

• Avant de remiser le produit, laissez-le refroidir.
• Retirez toujours la batterie lorsque vous entreposez le produit.
• Pour éviter tout accident, assurez-vous que la batterie n'est pas reliée au produit au moment du remisage.
• Conservez le chargeur de batterie dans un endroit sec et fermé.
• Conservez la batterie et le chargeur de batterie dans un endroit sec, à l'abri de l'humidité et du gel.
• Débranchez la batterie du chargeur lors du remisage.
• Ne conservez pas la batterie dans un endroit présentant un risque d'électricité statique. Ne conservez pas la batterie dans une boîte métallique.
• Conservez le produit à une température ambiante comprise entre -10 °C et 40 °C.
• Entreposez la 25 °C, à l'abri du soleil.
• Entreposez le chargeur de batterie dans un endroit où la température ambiante est comprise entre 5 °C et 45°C, à l'abri du soleil.
• Assurez-vous que la batterie est chargée entre 30 % et 50 % avant de la remiser pendant de longues périodes.
• Conservez le produit, la batterie et le chargeur de batterie dans un endroit verrouillé, hors de portée des enfants et des personnes non autorisées.
• Nettoyez le produit et assurez-vous que le collecteur d'herbe est vide.
• Effectuez les tâches d'entretien décrites dans le présent manuel d'utilisation. Reportez-vous à la section Calendrier d'entretien à la page 165.
• Effectuez un entretien complet avant de remiser le produit pendant de longues périodes.

Mise au rebut

Les symboles figurant sur le produit ou l'emballage indiquent que ce produit ne peut pas être traité comme un déchet domestique ordinaire. Il doit être déposé dans un site de recyclage prévu pour la récupération d'équipements électriques et électroniques.

En prenant soin correctement de ce produit, vous contribuez à compenser l'éventuel effet négatif sur l'environnement et les personnes, qui autrement pourrait être engendré par la mauvaise gestion de la mise au rebut du produit. Pour obtenir de plus amples informations sur le recyclage de ce produit, contactez votre municipalité, votre service des ordures ménagères ou le magasin où vous avez acheté ce produit.

(Fig. 43)

Caractéristiques techniques

	LB 144i
Moteur de coupe
Type de moteur BLDC (sans balais) 36 V
Vitesse du moteur - SavE, tr/min 2 600/min
Vitesse du moteur - nominale, tr/min 3 200/min
Vitesse du moteur - charge élevée, tr/min 3 500/min
Sortie du moteur - max. kW 0,9
Sortie moteur - nominale, kW 0,75
Moteur d'entraînement
Sortie moteur - nominale, kW N/A
Vitesse de marche, km/h N/A
Niveaux de réglage de la vitesse N/A
Poids
Poids (sans batterie), kg 15,5
Poids (avec 1 x BLi30), kg 17,5
Batterie
Type de batterie	Gamme de machines à batterie Husqvarna
Durée de fonctionnement de la batterie
Durée de fonctionnement de la batterie, min., (fonctionnement libre) avec fonction SavE activée et une batterie Husqvarna de 7,5 Ah (Bli30).	170
Durée de fonctionnement de la batterie, min., (fonctionnement libre) avec mode standard activé et une batterie Husqvarna de 7,5 Ah (Bli30).	135
Émissions sonores28
Niveau de puissance acoustique mesuré, dB (A) 90
Niveau de puissance acoustique garanti LWA, dB (A) 92
Niveaux sonores29
Niveau de pression sonore à l'oreille de l'utilisateur, dB(A) 77
Niveaux de vibrations30
Poignée, m/s2	0,7
Équipement de coupe
Hauteur de coupe, mm 25-75
Largeur de coupe, cm 44
Lame standard Broyeur 5298073-10
Lame accessoire N/A

Batteries homologuées Type C	capacité de la bat-	terie, Ah	Tension, V Poids, lb/kg
40-B140 Lithium-ion 4,0 36 2,6/1,2
BLi30 Lithium-ion 7,5 36 4,2/1,9

Chargeurs agréés pour les batteries spécifiées, BLi Tension d'entrée, V	Fréquence, Hz Puissance, W
40-C80 100-240 50-60 68,8
QC250 220-240 50 250

Déclaration de conformité UE

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : [phone], déclarons sous notre entière responsabilité que le produit :

Description Tondeuse
Marque Husqvarna
Type/Modèle LB 144i
Identification Les numéros de série à partir de 2022 et ultérieurs

est entièrement conforme à la réglementation et aux directives de l'UE suivantes :

Réglementation Description
2006/42/EC « relative	aux machines »
2014/30/UE « relative	à la compatibilité électromagnétique »
2000/14/EC « relative	aux émissions sonores dans l'environnement »
2011/65/UE	« relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équipements électriques et électroniques »

et que les normes et/ou les spécifications techniques suivantes sont appliquées : EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

Organisme notifié : 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden a certifié être conforme à la Directive du Conseil 2000/14/CE, procédure d'évaluation de la conformité : Annexe VI.

Pour toute information relative aux émissions sonores, voir Caractéristiques techniques à la page 169.

Huskvarna, 2022-11-24

$$ \Delta \operatorname {du} $$

Claes Losdal, Directeur du développement/Articles de jardinage Husqvarna AB

Responsable de la documentation technique

Uvod	173
Sigurnost	174
Sastavljanje	179
Rad	179
Održavanje	181

Rješavanje problema......	183
Prijevoz, spremanje i zbrinjavanje......	184
Tehnički podaci......	185
Izjava o sukladnosti......	187

1. Ručka/upravljač
2. Ručka kočnice motora
3. Blokade du pokretanja
4. Ručka za podizanje
5. Rezno kućište
6. Poluga za visinu rezanja
7. Sigurnosni ključ
8. Poklopac baterije
9. Gumb SavE
10. Indicateur d'avertissement (LED lumière d'erreur)
11. Chargeur de baterije (dodatna oprema)
12. Batterie (dodatna oprema)

(SI. 2)	UPOZORENJE
(SI. 3)	Pročitajte upute.
(SI. 4)	UPOZORENJE – pazite na izbačene predmete.
(SI. 5)	Promatračima onemogućite pristup.
(SI. 6)	UPOZORENJE – šake i stopala držite podalje od noževa.
(SI. 7)	UPOZORENJE – odspojite bateriju prije održavanja.
(SI. 8)	Ni proizvod ni njegova ambalaža ne spadaju u kućanski otpad. Reciklirajte ga u reciklažnoj stanici za električnu i elektroničku opremu.

Produit utilisez pour rétrancher la trave. Produit ne l'utilisez pas pour d'autres tâches.

(SI. 9)	Naljepnica emisije buke u okoliš u skladu s direktivama i propisima EU i UK te propisom Novog Južnog Walesa „Zaštita od radova u okolišu (kontrola buke) iz 2017“. Zajamčena razina jačine zvuka proizvoda naznačena je u Tehnički podaci na stranici 185 i na naljepnici.
(SI. 10)	Ovaj priključak ispunjava primjenjive direktive EZ-a.
(SI. 11)	Ovaj je proizvod u skladu s važećim direktivama UK-a.
(SI. 12)	Ovaj je proizvod zaštićen od curenja.
(SI. 13)	Za zaustavljanje otpustite ručku kočnice motora.
(SI. 14)	Kôd koji se može skenirati.

Instructions d'origine
