BEDIENUNGSANLEITUNG LB 144i HUSQVARNA

2. Motorbremsehåndtag

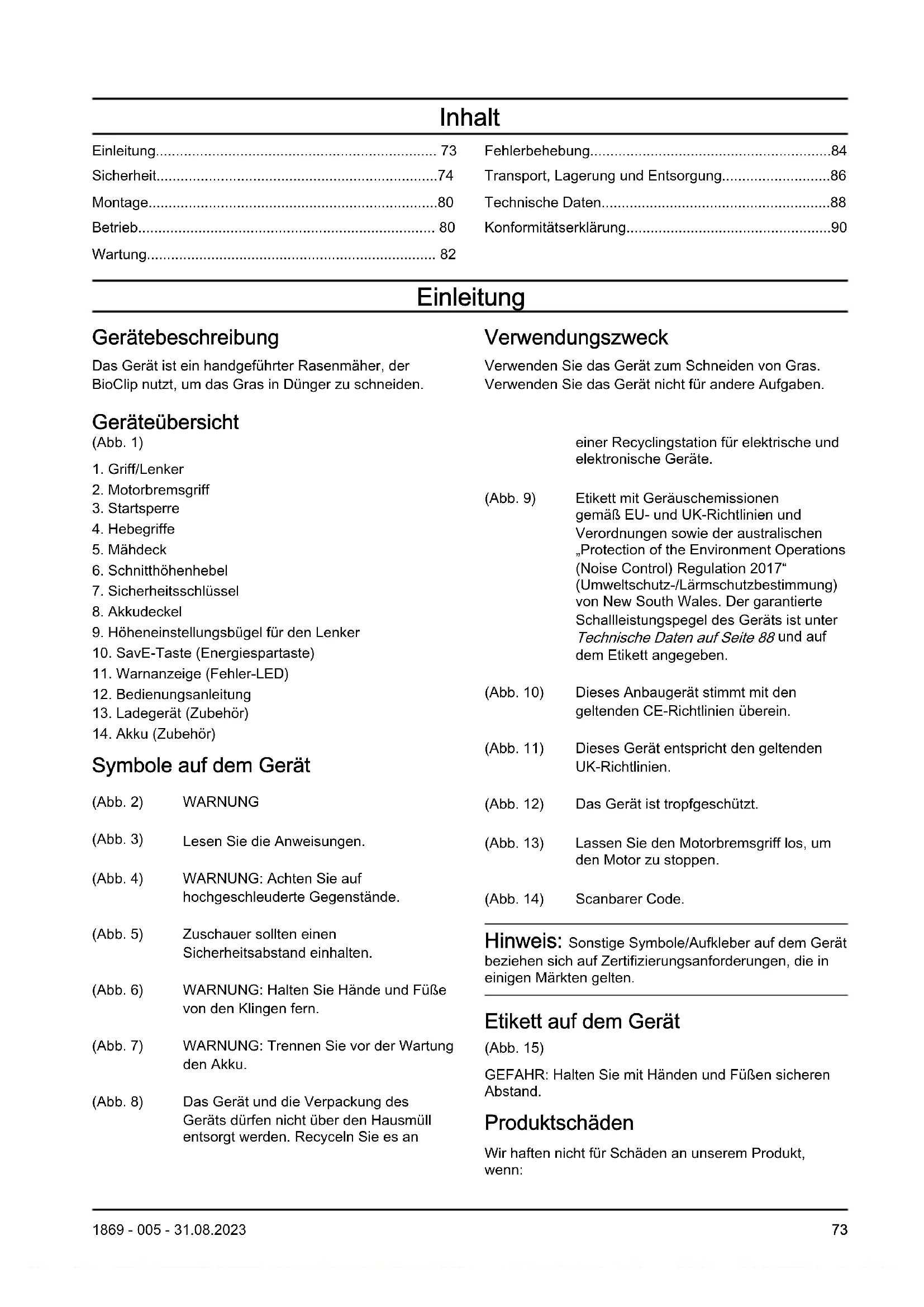

• Ansvarlig for teknisk dokumentation 72 1869 - 005 - 31.08.2023Inhalt Einleitung p. 73
• Sicherheit p. 74
• Montage p. 80
• Betrieb p. 80
• Wartung p. 82
• Fehlerbehebung p. 84
• Transport, Lagerung und Entsorgung p. 86
• Technische Daten p. 88
• Konformitätserklärung Einleitung Gerätebeschreibung Das Gerät ist ein handgeführter Rasenmäher, der BioClip nutzt, um das Gras in Dünger zu schneiden. Verwendungszweck Verwenden Sie das Gerät zum Schneiden von Gras. Verwenden Sie das Gerät nicht für andere Aufgaben. Geräteübersicht (Abb. 1) p. 90

6. Schnitthöhenhebel

9. Höheneinstellungsbügel für den Lenker

10. SavE-Taste (Energiespartaste)

11. Warnanzeige (Fehler-LED)

12. Bedienungsanleitung

13. Ladegerät (Zubehör)

Symbole auf dem Gerät (Abb. 2) WARNUNG (Abb. 3) Lesen Sie die Anweisungen. (Abb. 4) WARNUNG: Achten Sie auf hochgeschleuderte Gegenstände. (Abb. 5) Zuschauer sollten einen Sicherheitsabstand einhalten. (Abb. 6) WARNUNG: Halten Sie Hände und Füße von den Klingen fern. (Abb. 7) WARNUNG: Trennen Sie vor der Wartung den Akku. (Abb. 8) Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden. Recyceln Sie es an einer Recyclingstation für elektrische und elektronische Geräte. (Abb. 9) Etikett mit Geräuschemissionen gemäß EU- und UK-Richtlinien und Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation2017“ (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Der garantierte Schallleistungspegel des Geräts ist unter Technische Daten auf Seite 88 und auf dem Etikett angegeben. (Abb. 10) Dieses Anbaugerät stimmt mit den geltenden CE-Richtlinien überein. (Abb. 11) Dieses Gerät entspricht den geltenden UK-Richtlinien. (Abb. 12) Das Gerät ist tropfgeschützt. (Abb. 13) Lassen Sie den Motorbremsgriff los, um den Motor zu stoppen. (Abb. 14) Scanbarer Code. Hinweis: Sonstige Symbole/Aufkleber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten. Etikett auf dem Gerät (Abb. 15) GEFAHR: Halten Sie mit Händen und Füßen sicheren Abstand. Produktschäden Wir haften nicht für Schäden an unserem Produkt, wenn: 1869 - 005 - 31.08.2023 73• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise zum Gerät WARNUNG: Beachten Sie alle für das Gerät vorgesehenen Sicherheitshinweise, Anleitungen, Abbildungen und technischen Daten. Wenn Sie die unten stehenden Anweisungen nicht befolgen, kann dies zu elektrischen Schlägen, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzzwecke auf. Die Bezeichnung „Gerät“ in den Warnhinweisen bezieht sich auf ein Gerät mit Netzbetrieb (über ein Kabel) oder Akkubetrieb (kabellos). Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.

• Betreiben Sie das Gerät niemals an Orten, an denen Explosionsgefahr besteht, z.B. in der Nähe von leicht entzündlichen Flüssigkeiten, Gasen oder Staubansammlungen. Bei der Arbeit mit dem Gerät kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

• Sorgen Sie bei der Arbeit mit dem Gerät dafür, dass sich keine Kinder oder unbefugte Personen in der Nähe befinden. Durch Ablenkungen können Sie die Kontrolle über das Werkzeug verlieren. Elektrische Sicherheit

• Die Netzstecker des Geräts müssen zur Steckdose passen. Der Netzstecker darf in keiner Weise verändert werden. Verwenden Sie bei Geräten mit Schutzkontakt (geerdet) niemals Adapterstecker. Nicht modifizierte Stecker und Steckdosen reduzieren das Risiko eines Elektroschocks.

• Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

• Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Wenn Wasser in das Gerät eindringt, erhöht sich das Stromschlagrisiko.

• Verwenden Sie das Anschlusskabel nicht missbräuchlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Geräts, und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Kabel fern von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.

• Wenn Sie das Gerät im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den Außeneinsatz geeigneten Kabels verringert das Risiko eines elektrischen Schlags.

• Falls der Einsatz des Geräts in einer feuchten Umgebung nicht zu vermeiden ist, benutzen Sie eine Stromversorgung mit FI-Schutzschalter (RCD). Die Verwendung eines FI-Schutzschalters verringert das Risiko eines Stromschlags. Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie Ihren gesunden Menschenverstand ein, wenn Sie mit dem Gerät arbeiten. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit dem Gerät können bereits kurze Phasen

1869 - 005 - 31.08.2023der Unaufmerksamkeit zu schweren Verletzungen führen.

• Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Atemschutzmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.

• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass sich der Schalter in der AUS- Stellung befindet, bevor Sie das Gerät an die Stromversorgung und/oder den Akku anschließen oder es hochheben oder herumtragen. Durch Herumtragen des Geräts mit dem Finger am Schalter bzw. das Einstecken des Steckers bei betätigtem Schalter erhöht sich das Unfallrisiko.

• Entfernen Sie sämtliche Einstellschlüssel, bevor Sie das Gerät einschalten. Ein an einem beweglichen Teil des Geräts angebrachter Schlüssel kann zu Verletzungen führen.

• Arbeiten Sie nicht über die normale Reichweite hinaus. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Gerät in unerwarteten Situationen besser im Griff.

• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von Staubsammelvorrichtungen kann staubbedingte Gefahren verringern.

• Auch wenn Sie durch häufige Verwendung bestens mit dem Gerät vertraut sind, dürfen Sie keinesfalls nachlässig werden und die Sicherheitsgrundsätze ignorieren. Eine achtlose Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen. Produktverwendung und -pflege

• Wenden Sie keine Gewalt an. Beschränken Sie sich für Ihren Einsatz auf das korrekte Gerät. Das korrekte Gerät wird die Aufgabe besser und sicherer und mit der Leistung ausführen, für die es ausgelegt ist.

• Benutzen Sie das Gerät nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Gerät, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

• Trennen Sie das Gerät von der Stromversorgung bzw. entfernen Sie den Akku, bevor Sie Einstellungen vornehmen, Zubehörteile austauschen oder das Gerät verstauen. Mit diesen Präventivmaßnahmen reduzieren Sie das Risiko eines versehentlichen unkontrollierten Starts des Gerätes.

Lagern Sie nicht benutzte Geräte außerhalb der Reichweite von Kindern, und lassen Sie nicht zu, dass Personen das Gerät bedienen, die nicht mit dem Gerät selbst und/oder diesen Anweisungen vertraut sind. Die Geräte stellen in ungeschulten Händen eine Gefahr dar.

• Pflegen Sie das Gerät und das Zubehör. Prüfen Sie, ob bewegliche Teile falsch eingestellt sind oder klemmen und ob Teile gebrochen oder so weit beschädigt sind, dass der sichere Betrieb des Geräts beeinträchtigt werden kann. Bei Beschädigungen lassen Sie das Gerät reparieren, bevor Sie es benutzen. Viele Unfälle sind auf schlechte Gerätewartung zurückzuführen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben seltener hängen und sind einfacher zu bedienen.

• Benutzen Sie das Gerät, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise und beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz des Geräts für bestimmungswidrige Zwecke kann zu Gefahrensituationen führen.

• Halten Sie die Handgriffe und Griffflächen trocken, sauber und frei von Öl und Fett. Wenn Handgriffe und Griffflächen rutschig sind, kann das Gerät in unerwarteten Situationen nicht sicher bedient und kontrolliert werden. Verwendung und Pflege von akkubetriebenen Werkzeugen

• Eine Aufladung darf nur mit dem vom Hersteller vorgeschriebenen Ladegerät durchgeführt werden. Durch ein für einen bestimmten Akkutyp geeignetes Ladegerät kann Brandgefahr entstehen, wenn es für einen anderen Akku verwendet wird.

• Verwenden Sie Geräte nur mit speziell für sie ausgezeichneten Akkus. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.

• Wird der Akku nicht verwendet, halten Sie ihn von Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleineren Metallobjekten fern, da es zu einer Überbrückung der Kontakte kommen könnte. Durch Kurzschluss der Akkuklemmen kann es zu Verbrennungen oder Bränden kommen.

• Unter missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt damit. Bei versehentlichem Hautkontakt sofort mit Wasser abspülen. Sollten Ihre Augen damit in Berührung gekommen sein, suchen Sie sofort ärztliche Hilfe auf. Durch austretende Flüssigkeit aus dem Akku kann es zu Reizungen oder Verbrennungen kommen. 1869 - 005 - 31.08.2023 75• Verwenden Sie keinen Akku und kein Werkzeug, der bzw. das defekt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können ein unvorhersehbares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann.

• Setzen Sie Akku oder Werkzeug niemals Feuer oder sehr hohen Temperatur aus. Feuer oder Temperaturen über 130°C/265F können zu einer Explosion führen.

• Befolgen Sie die Ladeanweisungen und laden Sie den Akku oder das Werkzeug niemals bei Temperaturen außerhalb den in der Anleitung angegebenen Temperaturbereichen auf. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen. Service

• Lassen Sie Ihr Gerät von einem qualifizierten Fachmann reparieren, und bestehen Sie darauf, dass nur Originalersatzteile verwendet werden. Auf diese Weise wird die Sicherheit des Geräts nicht beeinträchtigt.

• Warten Sie niemals beschädigte Akkus. Akkus dürfen nur vom Hersteller oder von autorisierten Serviceanbietern gewartet werden. Sicherheitshinweise für Rasenmäher

• Verwenden Sie den Rasenmäher nicht bei schlechten Wetterverhältnissen, insbesondere dann, wenn das Risiko eines Blitzeinschlags besteht. Dadurch wird die Gefahr eines Blitzschlags reduziert.

• Untersuchen Sie den Bereich, in dem der Rasenmäher eingesetzt werden soll, sorgfältig auf Tiere. Tiere können im Betrieb durch den Rasenmäher verletzt werden.

• Inspizieren Sie sorgfältig das Gelände, in dem der Rasenmäher eingesetzt werden soll, und entfernen Sie alle losen Gegenstände wie Steine, Stöcke, Kabel, Knochen und sonstige Fremdobjekte. Aufgeschleuderte Gegenstände können schwere Verletzungen verursachen.

• Bevor Sie den Rasenmäher verwenden, stellen Sie sicher, dass Klinge und Klingeneinheit nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile erhöhen das Verletzungsrisiko.

• Überprüfen Sie den Grasfänger regelmäßig auf Verschleiß und abnehmende Leistung. Ein abgenutzter oder beschädigter Grasfänger kann das Risiko von Verletzungen erhöhen.

• Nehmen Sie keine Veränderungen an den Schutzvorrichtungen vor. Die Schutzvorrichtungen müssen funktionstüchtig und ordnungsgemäß angebracht sein. Eine lose, beschädigte oder nicht ordnungsgemäß funktionierende Schutzvorrichtung kann zu Verletzungen führen.

Halten Sie alle Kühllufteinlässe frei von Verunreinigungen. Verstopfte Lufteinlässe und Verunreinigungen können zu Überhitzung oder Brandgefahr führen.

• Tragen Sie beim Betrieb des Rasenmähers stets rutschfeste Sicherheitsschuhe. Bedienen Sie den Rasenmäher nicht barfuß oder mit offenen Sandalen. Dadurch wird die Gefahr von Verletzungen an den Füßen durch Kontakt mit der rotierenden Klinge verringert.

• Tragen Sie beim Betrieb des Rasenmähers stets eine lange Hose. Freiliegende Haut erhöht die Wahrscheinlichkeit von Verletzungen durch aufgeschleuderte Gegenstände.

• Verwenden Sie den Rasenmäher nicht in feuchtem Gras. Gehen Sie, auf keinen Fall dürfen Sie laufen. So reduzieren Sie die Verletzungsgefahr durch Wegrutschen und Stürze.

• Betreiben Sie den Rasenmäher nicht an übermäßig steilen Hängen. So reduzieren Sie die Verletzungsgefahr durch Kontrollverlust, Wegrutschen oder Stürze.

• Achten Sie bei Arbeiten an Hängen immer auf festen Stand, arbeiten Sie immer quer statt längs zum Hang, und gehen Sie beim Richtungswechsel mit äußerster Vorsicht vor. So reduzieren Sie die Verletzungsgefahr durch Kontrollverlust, Wegrutschen oder Stürze.

• Lassen Sie besondere Vorsicht walten, wenn Sie den Rasenmäher rückwärts bewegen oder zum Körper ziehen. Achten Sie stets auf Ihre Umgebung. So reduzieren Sie die Stolpergefahr im Betrieb.

• Berühren Sie keine Klingen und andere gefährliche bewegliche Teile, während diese sich noch bewegen. So reduzieren Sie die Verletzungsgefahr durch bewegliche Teile.

• Stellen Sie beim Beseitigen von eingeklemmtem Material oder beim Reinigen des Rasenmähers sicher, dass alle Schalter ausgeschaltet sind und der Akku getrennt ist. Ein unerwarteter Start des Rasenmähers kann zu schweren Verletzungen führen.

• Stellen Sie beim Beseitigen von eingeklemmtem Material oder beim Reinigen des Rasenmähers sicher, dass alle Schalter ausgeschaltet sind und der Netzstecker getrennt ist. Ein unerwarteter Start des Rasenmähers kann zu schweren Verletzungen führen. Fehlerstromschutzschalter

• Verwenden Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von maximal 30mA. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden. 76 1869 - 005 - 31.08.2023• Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitshinweise nicht befolgt werden, kann dies zu Verletzungen oder zum Tod führen.

• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nicht sicher sind, wie das Gerät in einer bestimmten Situation zu bedienen ist, unterbrechen Sie die Arbeit und wenden sich an Ihren Husqvarna- Händler, bevor Sie fortfahren.

• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Halten Sie das Gerät sauber. Stellen Sie sicher, dass Symbole und Aufkleber deutlich lesbar sind.

• Verhindern Sie, dass Kinder oder Personen, die mit den Anweisungen nicht vertraut sind, das Gerät benutzen. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen für den Bediener.

• Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit dieses Gerät nicht unbeaufsichtigt verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.

• Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich negativ auf Ihre Sehkraft, Ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.

• Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder nicht ordnungsgemäß funktioniert.

• Verändern oder verwenden Sie dieses Gerät nicht, wenn die Möglichkeit besteht, dass es durch Dritte verändert wurde. Arbeitssicherheit WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie dieses Gerät nur zum Mähen von Rasenflächen. Es ist nicht erlaubt, das Gerät für andere Aufgaben zu verwenden.

• Tragen Sie eine persönliche Schutzausrüstung. Siehe Persönliche Schutzausrüstung auf Seite 78

• Stellen Sie sicher, dass Sie wissen, wie der Motor in einem Notfall schnell gestoppt werden kann.

• Verwenden Sie das Gerät nicht im Regen oder in feuchter Umgebung. Das Risiko eines elektrischen Schlags wird erhöht, wenn Wasser in das Gerät eindringt.

• Starten Sie das Gerät nicht, bevor die Klinge und alle Abdeckungen korrekt befestigt sind. Eine falsch befestigte Klinge kann sich lösen und Verletzungen verursachen.

• Stellen Sie sicher, dass die Klinge nicht auf Gegenstände wie Steine und Wurzeln trifft. Dies kann die Klinge beschädigen und die Motorwelle verbiegen. Eine verbogene Achse führt zu starken Vibrationen und birgt ein hohes Risiko, dass die Klinge sich löst.

• Wenn die Klinge auf ein Objektiv trifft oder Vibrationen auftreten, müssen Sie das Gerät sofort abstellen. Stoppen Sie den Motor, drehen Sie den Sicherheitsschlüssel auf 0 und nehmen Sie den Akku heraus. Warten Sie, bis die beweglichen Teile stillstehen. Das Gerät auf Beschädigungen untersuchen. Befestigen Sie alle lockeren Teile. Reparieren bzw. ersetzen Sie alle beschädigten Teile. Lassen Sie die Reparatur von einer zugelassenen Servicewerkstatt durchführen.

• Befestigen Sie den Motorbremsbügel niemals fest am Griff, wenn der Motor läuft.

• Stellen Sie das Gerät auf eine stabile, flache Oberfläche und starten Sie es. Stellen Sie sicher, dass die Klinge nicht den Boden oder ein anderes Objekt berührt.

• Bleiben Sie immer hinter dem Gerät, wenn Sie es betreiben.

• Lassen Sie alle Räder auf dem Boden bleiben, und halten Sie den Griff mit beiden Händen, wenn Sie das Gerät betreiben. Halten Sie Hände und Füße von den rotierenden Klingen fern.

• Kippen Sie das Gerät nicht, wenn Sie den Motor starten oder das Gerät betreiben.

• Seien Sie vorsichtig, wenn Sie das Gerät nach hinten ziehen.

• Heben Sie das Gerät nicht hoch, wenn der Motor läuft. Wenn Sie das Produkt anheben müssen, stoppen Sie zuerst den Motor, drehen Sie den Sicherheitsschlüssel auf 0 und nehmen Sie den Akku heraus.

• Gehen Sie nicht rückwärts, wenn Sie das Gerät betreiben.

• Stellen Sie den Motor ab, wenn das Gerät für den Transport gekippt oder auf grasfreien Flächen (z.B. Kies-, Pflaster- oder Asphaltwege) bewegt werden soll.

• Rennen Sie nicht mit dem Gerät, wenn der Motor läuft. Gehen Sie immer, wenn Sie das Gerät benutzen.

• Stellen Sie den Motor ab, bevor Sie die Schnitthöhe verändern. Verändern Sie die Einstellungen niemals, wenn der Motor läuft.

• Lassen Sie das Gerät niemals aus den Augen, wenn der Motor läuft. Stellen Sie den Motor ab und stellen 1869 - 005 - 31.08.2023 77Sie sicher, dass sich die Schneidausrüstung nicht dreht.

• Die Vibrationen des Geräts im Betrieb können von dem in Technische Daten auf Seite 88 angegebenen Vibrationswert abweichen. Diese Abweichung entsteht durch die verschiedenen Nutzungsweisen des Geräts. Wenn Sie das Gerät häufig oder über längere Zeit betreiben, legen Sie regelmäßig Pausen ein, um Verletzungen durch Vibrationen zu vermeiden. Sicherheitshinweise für den Betrieb Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich bei der Auswahl der richtigen Ausrüstung von Ihrem Händler beraten.

• Tragen Sie rutschfeste Sicherheitsstiefel oder -schuhe. Verwenden Sie keine offenen Schuhe, und gehen Sie nicht barfuß.

• Tragen Sie schwere, lange Hosen.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

• Wir empfehlen die Verwendung eines Gehörschutzes. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie kein Gerät mit Sicherheitsvorrichtungen, die beschädigt sind oder nicht ordnungsgemäß funktionieren.

• Sicherheitsvorrichtungen dürfen nicht entfernt oder verändert werden.

• Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen beschädigt sind oder nicht ordnungsgemäß funktionieren, wenden Sie sich an den Kundendienst von Husqvarna. So überprüfen Sie den Schneidschutz Der Schneidschutz verringert Vibrationen im Gerät und das Verletzungsrisiko durch die Klinge.

• Untersuchen Sie die Schneidewerkabdeckung, um sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt. So kontrollieren Sie den Sicherheitsschlüssel Der Sicherheitsschlüssel befindet sich unter der Akkuabdeckung. Mit dem Sicherheitsschlüssel wird der Akku angeschlossen, der den Motor mit Strom versorgt.

• Starten und stoppen Sie den Motor, um den Sicherheitsschlüssel zu kontrollieren.

• Wenn der Sicherheitsschlüssel ordnungsgemäß funktioniert, kann der Motor nur starten, wenn der Sicherheitsschlüssel auf Position1 steht. (Abb. 16) Motorbremsgriff prüfen Der Motorbremsgriff stoppt den Motor. Wenn der Motorbremsgriff losgelassen wird, stoppt der Motor.

• Starten Sie das Gerät. Siehe So starten Sie das Gerät auf Seite 81

• Lassen Sie den Motorbremsgriff los. (Abb. 17)

• Vergewissern Sie sich, dass das Gerät zum Stehen gekommen ist. Wenn der Motor nicht innerhalb von 3Sekunden stoppt, lassen Sie die Motorbremse von einer autorisierten Husqvarna-Servicewerkstatt einstellen. Startsperre prüfen Führen Sie eine Prüfung der Startsperre durch, um sicherzustellen, dass diese den Betrieb des Motors verhindert.

1. Drücken Sie den Motorbremsgriff in Richtung des

Lenkers. Die Startsperre stoppt die Bewegung.

2. Drücken Sie die Startsperre heraus. (Abb. 18)

3. Lösen Sie die Startsperre, und stellen Sie sicher,

dass sie sich zurück in die Ausgangsstellung bewegt. Sicherer Umgang mit Akkus WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie die wiederaufladbaren Akkus von Husqvarna nur als Stromversorgung für zugehörige Husqvarna Produkte. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.

• Verwenden Sie keine nicht aufladbaren Akkus.

• Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemmen nicht mit Schlüsseln, Münzen, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkus kommen.

• Legen Sie keine Gegenstände in die Luftschlitze des Akkus.

• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann explodieren und Verbrennungen und/ oder chemische Verbrennungen verursachen.

1869 - 005 - 31.08.2023• Halten Sie den Akku von Regen und Feuchtigkeit fern.

• Halten Sie den Akku von Mikrowellen und hohem Druck fern.

• Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.

• Wenn aus dem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollten Sie dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser und suchen Sie medizinische Hilfe auf.

• Der Akku darf nur im Gerät verwendet werden, wenn die Umgebungstemperatur zwischen 5 und 40°C liegt.

• Das Akkuladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5 und 40°C liegt.

• Der Akku wird nicht aufgeladen, wenn die Akkutemperatur mehr als 50°C beträgt.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie den Akku und das Ladegerät auf Seite 83

• Verwenden Sie keinen beschädigten Akku.

• Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Münzen und Schmuck. Sicherer Umgang mit dem Ladegerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie die QC Ladegeräte nur zum Laden von Husqvarna Akkus.

• Stromschlag- oder Kurzschlussgefahr. Legen Sie keine Gegenstände in die Luftschlitze des Ladegeräts. Das Ladegerät nicht zerlegen. Verbinden Sie die Anschlüsse des Ladegeräts nicht mit Metallgegenständen. Verwenden Sie eine geprüfte Netzsteckdose.

• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

• Prüfen Sie regelmäßig, dass das Netzkabel des Akkuladegeräts nicht beschädigt ist und dass keine Risse vorhanden sind.

• Heben Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.

• Achten Sie darauf, dass Netzkabel und Verlängerungskabel nicht mit Wasser, Öl oder scharfen Kanten in Berührung kommen. Achten Sie darauf, dass die Kabel nicht in Türen, Zäunen o. ä. eingeklemmt werden. Es besteht sonst die Gefahr, dass das Ladegerät unter Strom gestellt wird.

• Reinigen Sie das Ladegerät nicht mit Wasser.

• Das Akkuladegerät kann von Kindern ab 8Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. Personen ohne jegliche Erfahrung oder Kenntnisse verwendet werden, wenn sie beaufsichtigt werden oder ihnen die sichere Verwendung des Ladegeräts ausführlich erklärt wurde und sie sich der Gefahren bewusst sind. Kinder dürfen nicht mit dem Ladegerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

• Setzen Sie keine nicht wiederaufladbaren Akkus in das Ladegerät ein.

• Das Ladegerät darf nicht in der Nähe von entflammbaren Materialien oder Materialien, die Korrosion verursachen können, verwendet werden. Das Ladegerät darf nicht abgedeckt werden. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegeräts sofort aus der Steckdose gezogen werden.

• Verwenden Sie kein beschädigtes Ladegerät.

• Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mit guter Luftzirkulation und ohne direkte Sonneneinstrahlung. Auf keinen Fall Akkus in feuchter Umgebung laden. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Um ein unbeabsichtigtes Starten während der Wartung zu vermeiden, drehen Sie den Sicherheitsschlüssel auf 0 und nehmen Sie den Akku heraus. Warten Sie mindestens 5 Sekunden, bevor Sie mit der Wartung beginnen.

• Führen Sie die Wartung nur gemäß dieser Betriebsanleitung durch. Größere Eingriffe und professionelle Reparaturen sind von einer zugelassenen Servicewerkstatt auszuführen. Weitere Informationen erhalten Sie von Ihrer Servicewerkstatt.

• Führen Sie die Wartungsarbeiten zur Erhöhung der Lebensdauer des Geräts und Verringerung der Unfallgefahr ordnungsgemäß aus.

• Ersetzen Sie beschädigte, abgenutzte oder defekte Teile. Verwenden Sie nur die vom Hersteller angebotenen Originalersatzteile. Andere Ersatzteile können das Gerät beschädigen und die Unfallgefahr erhöhen.

• Um Verletzungen zu vermeiden, entfernen oder verändern Sie keine Sicherheitsvorrichtungen. 1869 - 005 - 31.08.2023 79• Tragen Sie beim Umgang mit der Schneidausrüstung schwere Arbeitshandschuhe. Die Klinge ist sehr scharf, und man schneidet sich sehr leicht.

• Halten Sie die Schnittkanten sauber und scharf für die beste und sicherste Leistung.

• Ihre Servicewerkstatt sollte das Gerät regelmäßig überprüfen und notwendige Einstellungen und Reparaturen vornehmen.

• Befolgen Sie die Anweisungen für das Auswechseln von Zubehörteilen. Verwenden Sie nur Zubehör vom Gerätehersteller.

• Wenn es nicht in Betrieb ist, bewahren Sie Gerät, Akku und Ladegerät getrennt an einem trockenen und abgeschlossenen Ort auf. Achten Sie darauf, dass Kinder und unbefugte Personen keinen Zugriff auf das Gerät, den Akku oder das Ladegerät haben. Montage Einleitung WARNUNG: Lesen Sie das Kapitel über Sicherheit vor der Montage des Produkts. WARNUNG: Um ein unbeabsichtigtes Starten bei der Montage zu verhindern, drehen Sie den Sicherheitsschlüssel auf 0, entfernen Sie den Akku und warten Sie mindestens 5 Sekunden. So montieren Sie den Griff

1. Klappen Sie den oberen Griff nach vorne.

2. Ziehen Sie die Griffknöpfe fest. (Abb. 19)

3. Ziehen Sie den Griff nach hinten, bis er sich in der

Endposition befindet.

4. Klappen Sie den Höheneinstellungsbügel nach

unten, und setzen Sie ihn in die Nut ein. (Abb. 20)

5. Drücken Sie den Höheneinstellungsbügel mit dem

Fuß nach unten. (Abb. 21) So stellen Sie die Handgriffhöhe ein

1. Stellen Sie sicher, dass sich der Bügel für die

Höheneinstellung in der Nut befindet. Drücken Sie den Bügel für die Höheneinstellung mit dem Fuß nach unten, wenn er nicht in der Nut sitzt. (Abb. 21)

2. Drücken Sie mit dem Fuß auf den

Höheneinstellungsbügel.

3. Bringen Sie den Lenker in die richtige Position, und

lassen Sie den Lenker los. (Abb. 22) Betrieb Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. Husqvarna Connect Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect App bietet erweiterte Funktionen für Ihr Gerät:

• Erweiterte Produktinformationen

• Informationen über Produktteile und -wartung sowie entsprechende Hilfe dazu. So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr

2. Anmeldung bei der Husqvarna Connect App.

3. Befolgen Sie die Anweisungen in der Husqvarna

Connect App, um sich zu verbinden und das Gerät zu registrieren. So bringen Sie das Gerät in die Betriebsposition

1. Montieren Sie den Griff. Siehe

So montieren Sie den Griff auf Seite 80

2. Stellen Sie die Handgriffhöhe ein. Siehe

So stellen Sie die Handgriffhöhe ein auf Seite 80

ACHTUNG: Stellen Sie sicher, dass die Kabel nicht zu sehr unter Spannung stehen. Eine zu hohe Spannung kann zu Schäden am Kabel führen, wenn sich der Griff in der Transportposition befindet. WARNUNG: Das Gerät darf nur in Betrieb genommen werden, wenn der Griff ganz hochgeklappt und in einer der vorgesehenen Höhenstufen arretiert ist. Siehe So stellen Sie die Handgriffhöhe ein auf Seite 80

So stellen Sie die Schnitthöhe ein Die Schnitthöhe lässt sich in 6Stufen einstellen. 80 1869 - 005 - 31.08.20231. Bewegen Sie den Schnitthöhenhebel nach hinten, um die Schnitthöhe zu erhöhen. (Abb. 23)

2. Bewegen Sie den Schnitthöhenhebel nach vorne,

um die Schnitthöhe zu verringern. ACHTUNG: Stellen Sie die Schnitthöhe nicht zu niedrig ein. Die Klingen können auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist. Akku WARNUNG: Vor dem Betrieb des Akkus müssen Sie die Sicherheitsinformationen lesen und verstehen. Sie müssen außerdem Bedienungsanleitung für den Akku und das Ladegerät lesen und verstehen. Sorgen Sie für die richtigen Umgebungstemperaturen von Akku und Ladegerät. Umgebungstemperatur Betrieb des Akkus 5 bis 40°C Laden des Akkus 5 bis 40°C Akkuladezustand Auf der Anzeige werden der verbleibende Ladezustand und eventuelle Störungen des Akkus angezeigt. Drücken Sie die Akkuanzeigetaste, um Informationen zum Ladezustand des Akkus zu erhalten. Das Warnsymbol auf dem Akku ist an, wenn eine Störung vorliegt. Siehe Akku auf Seite 84

(Abb. 24) LED-Leuchten Akkuladezustand Alle LEDs leuchten Volle Ladung (76-100 %) LED1, LED2 und LED3 leuchten Der Akku ist zu 51-75% geladen. LED1 und LED2 leuch- ten Der Akku ist zu 26-50% geladen. LED1 leuchtet Der Akku ist zu 6-25% geladen. LED1 blinkt Der Akku ist zu 0-5% ge- laden. So laden Sie den Akku Laden Sie den Akku vor dem ersten Gebrauch. Der Akku ist bei der Auslieferung an den Kunden nur zu 30 % geladen. Hinweis: Das Ladegerät muss mit der auf dem Typenschild angegebenen Spannung und Frequenz angeschlossen werden. Der Akku wird nicht aufgeladen, wenn die Akkutemperatur über 50 °C beträgt. Das Ladegerät verringert die Temperatur des Akkus, bevor es zu laden beginnt.

1. Schließen Sie ein Ende des Netzkabels für das

Ladegerät an die Anschlussbuchse des Ladegeräts an.

2. Schließen Sie das andere Ende des Netzkabels für

das Ladegerät an eine geerdete Steckdose an. Die LED am Ladegerät blinkt einmal grün. (Abb. 25)

3. Die Batterie in das Ladegerät einlegen. Die grüne

Leuchte auf dem Ladegerät leuchtet auf, wenn der Akku richtig mit dem Ladegerät verbunden ist. (Abb. 26)

4. Wenn alle LEDs am Akku leuchten, ist der Akku

vollständig aufgeladen. Laden Sie den Akku für maximal 24Stunden.

5. Um das Ladegerät von der Steckdose zu trennen,

ziehen Sie am Netzstecker und nicht am Netzkabel.

6. Den Akku aus dem Ladegerät entnehmen.

So starten Sie das Gerät

1. Öffnen Sie den Akkudeckel.

2. Legen Sie einen aufgeladenen Akku in das Akkufach

3. Drehen Sie den Sicherheitsschlüssel auf 1. (Abb. 27)

4. Halten Sie sich immer hinter dem Gerät auf.

5. Lösen Sie die Startsperre. (Abb. 18)

6. Drücken Sie den Motorbremsgriff in Richtung des

Lenkers. (Abb. 28) So verwenden Sie die SaveE

Funktion Das Gerät ist mit einer Akkusparfunktion (SaveE

ausgestattet, um die Betriebsdauer zu verlängern.

• Drücken Sie die SaveE

-Taste in Position1, um die Funktion zu starten. (Abb. 29)

• Drücken Sie die SaveE

-Taste in Position0, um die Funktion zu stoppen. Hinweis: Die SaveE

-Funktion stoppt automatisch, wenn die Bodenbeschaffenheit eine höhere Leistung erfordert. Die SaveE

-Funktion startet automatisch erneut, wenn die Bodenbeschaffenheit es zulässt. Funktion für hohe Belastung Wenn das Produkt langes oder nasses Gras schneidet, wird die Motordrehzahl automatisch erhöht. Der Motor 1869 - 005 - 31.08.2023 81wechselt zurück zum normalen Modus, wenn eine hohe Belastung nicht erforderlich ist. Motor stirbt ab Im Betrieb können Klinge und Motor durch Hindernisse (z.B. Verstopfung durch Gras unter der Schneidwerkabdeckung) blockiert und abgewürgt werden. Wenn dies geschieht und Sie den Motorbremsgriff gedrückt halten, macht das Gerät einen automatischen Neustart. Wenn das Gerät nicht innerhalb von 5-10Sekunden neu startet, muss der Bereich unter der Schneidwerkabdeckung eventuell gereinigt werden. Siehe So reinigen Sie das Gerät auf Seite 83

WARNUNG: Wenn der Motor anhält, versucht das Gerät 5-10Sekunden lang, automatisch neu zu starten. Warten Sie mindestens 15Sekunden, bevor Sie die Schneidwerkabdeckung überprüfen. WARNUNG: Bevor Sie die Schneidwerkabdeckung prüfen, lösen Sie den Motorbremsgriff, drehen den Sicherheitsschlüssel auf 0, entnehmen den Akku und warten mindestens 5Sekunden. Wenn das Hindernis entfernt wird, besteht Verletzungsgefahr durch einen versehentlichen Neustart des Geräts. So stoppen Sie das Gerät WARNUNG: Stellen Sie den Sicherheitsschlüssel auf 0, bevor Sie das Gerät unbeaufsichtigt lassen.

1. Lösen Sie den Motorbremsgriff, um den Motor

auszuschalten. (Abb. 30)

2. Öffnen Sie die Akkuabdeckung und drehen Sie den

Sicherheitsschlüssel auf 0. (Abb. 31)

3. Um den Akku zu entfernen, drücken Sie die

beiden Entriegelungstasten und ziehen Sie den Akku heraus. (Abb. 32)

4. Laden Sie den Akku, wenn er schwach ist. Weitere

Informationen finden Sie unter So laden Sie den Akku auf Seite 81

So erhalten Sie ein gutes Arbeitsergebnis

• Benutzen Sie immer eine scharfe Klinge. Eine stumpfe Klinge liefert ein unregelmäßiges Ergebnis, und die Schnittfläche des Grases wird gelb. Eine scharfe Klinge verbraucht außerdem weniger Energie als eine stumpfe Klinge.

• Schneiden Sie nicht mehr als ⅓ der Länge des Grases ab. Mähen Sie zuerst mit einer hohen Schnitthöhe. Überprüfen Sie das Ergebnis, und senken Sie die Schnitthöhe auf eine entsprechende Stufe. Wenn das Gras sehr lang ist, fahren Sie langsam und mähen bei Bedarf 2-mal.

• Mähen Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden.

• Halten Sie die Schneidwerkabdeckung sauber. Ansammlungen von Gras und Schmutz auf der Innenseite der Schneidwerkabdeckung können das Schneidergebnis beeinträchtigen. Siehe So reinigen Sie das Gerät auf Seite 83

Wartung Einleitung WARNUNG: Bevor Sie eine Wartung durchführen, müssen Sie das Kapitel über die Sicherheit lesen und verstehen. Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die nächste Servicewerkstatt zu erhalten. Genauere Informationen finden Sie unter www.husqvarna.com. Wartungsplan Die Wartungsintervalle werden anhand der täglichen Nutzung des Geräts berechnet. Die Intervalle ändern sich, wenn das Gerät nicht täglich verwendet wird. Für Wartungsarbeiten, die mit * gekennzeichnet sind, siehe Anweisungen in Sicherheit auf Seite 74

Nach je- dem Ein- satz Monatlich Zu jeder Jahres- zeit Allgemeine Inspektion durchführen. X 82 1869 - 005 - 31.08.2023Nach je- dem Ein- satz Monatlich Zu jeder Jahres- zeit Das Gerät reinigen. X Den Bereich um den Höheneinstellungsbügel reinigen. X Die Startsperre prüfen. * X Sicherstellen, dass die Sicherheitsvorrichtungen am Gerät ordnungsgemäß funktionieren. *

Die Schneidausrüstung prüfen. X Die Schneidwerkabdeckung prüfen. * X Den Motorbremsgriff prüfen. * X Den Akku auf Schäden kontrollieren. X Den Ladezustand des Akkus überprüfen. X Sicherstellen, dass die Entriegelungstasten am Akku richtig funktionieren und der Akku in das Gerät einrastet.

Das Ladegerät auf Beschädigungen überprüfen und sicherstellen, dass es ord- nungsgemäß funktioniert.

Die Verbindungen zwischen Akku und Gerät überprüfen. Die Verbindung zwi- schen Akku und Ladegerät ebenfalls überprüfen.

So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass die Muttern und Schrauben am Produkt nicht beschädigt sind.

• Stellen Sie sicher, dass die Kabel an dem Produkt nicht so liegen, dass sie beschädigt werden könnten. So reinigen Sie das Gerät

• Kunststoffteile mit einem sauberen und trockenen Tuch reinigen.

• Verwenden Sie kein Wasser zur Reinigung des Produkts. Wasser kann in den Akku oder den Motor eindringen und einen Kurzschluss oder andere Schäden am Produkt verursachen.

• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.

• Lassen Sie kein Wasser direkt auf den Motor gelangen.

• Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfernen. So reinigen Sie den Akku und das Ladegerät WARNUNG: Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. WARNUNG: Verwenden Sie keine chemischen Substanzen zum Reinigen des Akkus.

• Stellen Sie sicher, dass der Akku und das Ladegerät sauber und trocken sind, bevor Sie den Akku in das Ladegerät einlegen.

• Reinigen Sie die Akkuklemmen mit Druckluft oder einem weichen, trockenen Tuch.

• Reinigen Sie die Oberflächen des Akkus und des Ladegeräts mit einem weichen, trockenen Tuch. So einigen Sie den Bereich um den Höheneinstellungsbügel

• Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfernen. (Abb. 33) So prüfen Sie die Schneidausrüstung WARNUNG: Um ein unbeabsichtigtes Starten zu verhindern, drehen Sie den Sicherheitsschlüssel auf 0, entfernen Sie den Akku und warten Sie mindestens 5 Sekunden. WARNUNG: Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung 1869 - 005 - 31.08.2023 83durchführen. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

1. Prüfen Sie die Schneidausrüstung auf

Beschädigungen oder Risse. Wechseln Sie eine beschädigte Schneidausrüstung unbedingt aus.

2. Schauen Sie sich die Klinge an, um festzustellen, ob

sie beschädigt oder stumpf ist. Hinweis: Nach dem Schärfen muss die Klinge ausbalanciert werden. Lassen Sie eine Servicewerkstatt die Klinge schärfen, ersetzen und ausbalancieren. Wenn Sie auf ein Hindernis treffen, das das Produkt zum Halten bringt, ersetzen Sie die beschädigte Klinge. Lassen Sie die Werkstatt beurteilen, ob die Klinge geschliffen werden kann oder ersetzt werden muss. So tauschen Sie die Klinge aus Siehe Technische Daten auf Seite 88 für weitere Informationen zum richtigen Klingentyp. WARNUNG: Sichern Sie die Klinge mit einem Stück Holz, um Verletzungen der Finger beim Austausch der Klinge zu vermeiden. Die Klinge lässt sich bei ausgeschaltetem Motor bewegen, sodass die Finger zwischen Klinge und feststehenden Teilen eingeklemmt werden können.

1. Arretieren Sie die Klinge mit einem Stück Holz. (Abb.

2. Entfernen Sie die Klingenschraube, die Scheiben

und die Klinge. (Abb. 35)

3. Prüfen Sie die Halterung und den Bolzen der Klinge,

um festzustellen, ob Beschädigungen vorliegen.

4. Prüfen Sie die Motorwelle, um sicherstellen, dass sie

5. Wenn Sie die neue Klinge montieren, zeigen die

abgewinkelten Enden der Klinge in die Richtung der Schneidwerkabdeckung. (Abb. 36)

6. Stellen Sie sicher, dass die Klinge mit der Mitte der

Motorwelle ausgerichtet ist.

7. Arretieren Sie die Klinge mit einem Stück Holz.

Befestigen Sie die Scheiben, und ziehen Sie die Schraube mit einem Drehmoment von 23–28Nm fest. (Abb. 37) (Abb. 35)

8. Drehen Sie die Klinge mit der Hand, um

sicherzustellen, dass sie sich einwandfrei dreht. WARNUNG: Tragen Sie Sicherheitshandschuhe. Die Klinge ist sehr scharf, und man schneidet sich sehr leicht.

9. Starten Sie das Gerät, um die Klinge zu prüfen.

Wenn die Klinge nicht richtig befestigt ist, gibt es im Gerät Vibrationen, oder das Schneidergebnis ist unbefriedigend. Fehlerbehebung Akku LED-Anzeige am Akku Ursache Lösung Die grüne LED blinkt. Die Akkuspannung ist niedrig. Batterie aufladen. Siehe So laden Sie den Akku auf Seite 81

Die Akku-Warn-LED blinkt. Der Akku ist für die Ver- wendung zu kalt oder zu warm. Den Akku abkühlen lassen oder in den Innenbereich verlagern, um ihn zu erwärmen. Wenn der Akku die richtige Temperatur hat, kann er wieder verwendet werden. Der Akku darf nur im Gerät verwendet werden, wenn die Umgebungstemperatur zwi- schen 5 und 40°C liegt. Der Akku ist leer. Batterie aufladen. Siehe So laden Sie den Akku auf Seite 81

Die Akku-Fehler-LED leuchtet auf. Es liegt ein dauerhafter Akkufehler vor. Wenden Sie sich an Ihren Husqvarna Servicehändler. 84 1869 - 005 - 31.08.2023Ladegerät Die LED am Akkulade- gerät Ursache Lösung Die Fehler-LED blinkt oder leuchtet auf. Das Akkuladegerät ist für die Verwendung zu kalt oder zu warm. Das Akkuladegerät abkühlen lassen oder in den Innenbereich verlagern, um es zu erwärmen. Wenn das Akkuladegerät die richtige Temperatur hat, kann es wieder verwendet werden. Das Akkuladegerät darf nur verwendet werden, wenn die Um- gebungstemperatur zwischen 5 und 40°C liegt. Andere Fehler. Wenden Sie sich an Ihren Husqvarna Servicehändler. Rasenmäher Die Warnanzeige (Fehler-LED) befindet sich unter der Akkuabdeckung. Problem Blinkan- zahl der Fehler- LED Ursache Lösung Fehler-LED blinkt. Das Gerät arbeitet nicht korrekt.

Die Klinge ist blo- ckiert. Den Sicherheitsschlüssel auf 0 drehen, um ein verse- hentliches Starten zu verhindern. Den Akku entfernen und mindestens 5Sekunden warten. Mögliche Hinder- nisse entfernen und sicherstellen, dass sich die Klinge frei drehen kann. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Husqvarna Servicehändler. Die Motordrehzahl fällt zu stark ab, und der Motor stoppt. Die Schnitthöhe erhöhen. Siehe So stellen Sie die Schnitthöhe ein auf Seite 80

Die Motorsteuerung ist zu heiß. Den Motor abschalten und warten, bis er sich abgekühlt hat. Fehler-LED blinkt. Das Gerät schaltet sich ab.

Akku-Anschluss de- fekt. Akku-Anschluss überprüfen.

Der Motor ist überlas- tet. Die Schnitthöhe erhöhen. Siehe So stellen Sie die Schnitthöhe ein auf Seite 80

Der Akku ist schwach. Batterie aufladen. Siehe So laden Sie den Akku auf Seite

Akkufehler oder kein Signal vom Akku. Den Akku korrekt in das Gerät einsetzen und den Akku- Anschluss überprüfen. Wenn die Fehler-LED am Akku blinkt. Siehe Akku auf Seite 84

Falsche Vorgehens- weise beim Anlas- sen. Der Motor- bremsgriff wurde vor dem Motorstart betä- tigt. Den Motorbremsgriff lösen und ca. 5Sekunden warten. Den Motorbremsgriff erneut nach unten drücken, um das Gerät zu starten. Andere Fehler. Wenn andere Fehler auftreten, stellen Sie den Sicherheitsschlüssel auf 0, entfernen den Akku und wenden sich an Ihren Husqvarna Servicehändler. 1869 - 005 - 31.08.2023 85Transport, Lagerung und Entsorgung Einleitung WARNUNG: Um ein unbeabsichtigtes Starten bei Transport und Lagerung zu verhindern, drehen Sie den Sicherheitsschlüssel auf 0, entfernen den Akku und warten mindestens 5Sekunden. So bringen Sie das Gerät in die Transportposition

1. Drücken Sie mit dem Fuß auf den

Höheneinstellungsbügel. (Abb. 38)

2. Ziehen Sie den Griff nach oben, und ziehen Sie den

Höheneinstellungsbügel aus der Nut.

3. Klappen Sie den Griff nach vorne, bis er die

Endposition erreicht hat. (Abb. 39)

4. Klappen Sie den Höheneinstellungsbügel in

Richtung der Schneidabdeckung. (Abb. 40)

5. Lösen Sie die Griffknöpfe. (Abb. 41)

6. Klappen Sie den oberen Griff nach hinten. (Abb. 42)

• Die enthaltenen Lithium-Ionen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gütern.

• Für gewerbliche Transporte müssen besondere Anforderungen bei Verpackung und Kennzeichnung eingehalten werden.

• Stellen Sie sicher, dass Sie sich an die Vorschriften für gefährliche Güter halten, wenn Sie das Produkt für den Transport vorbereiten. Gegebenenfalls gelten örtliche Vorschriften.

• Entnehmen Sie die für den Transport stets den Akku.

• Decken Sie die Akkustecker mit Klebeband ab und stellen Sie sicher, dass der Akku sich während des Transports nicht bewegen kann.

• Sichern Sie das Produkt während des Transports. Lagerung

• Lassen Sie das Gerät vor der Lagerung abkühlen.

• Entnehmen Sie für die Lagerung stets den Akku.

• Stellen Sie zur Vermeidung von Unfällen sicher, dass der Akku während der Lagerung nicht an das Produkt angeschlossen bleibt.

• Bewahren Sie das Ladegerät an einem geschlossenen und trockenen Ort auf.

• Bewahren Sie den Akku und das Ladegerät an einem trockenen Ort ohne Feuchtigkeit oder Frost auf.

• Trennen Sie den Akku während der Lagerung vom Ladegerät.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.

• Lagern sie das Gerät bei einer Umgebungstemperatur zwischen –10 und 40°C.

• Lagern Sie den Akku an einem Ort mit einer Umgebungstemperatur zwischen 5 und 25°C, und setzen Sie ihn nicht direkter Sonneneinstrahlung aus.

• Lagern Sie das Akkuladegerät an einem Ort mit einer Umgebungstemperatur zwischen 5 und 45°C, und setzen Sie es nicht direkter Sonneneinstrahlung aus.

• Stellen Sie sicher, dass der Akkustand mindestens zwischen 30 und 50% beträgt, bevor Sie das Produkt für längere Zeit einlagern.

• Bewahren Sie das Produkt, den Akku und das Ladegerät an einem verschließbaren Ort und für Kinder und unbefugte Personen unzugänglich auf.

• Reinigen Sie das Gerät, und stellen Sie sicher, dass der Grasfänger leer ist.

• Führen Sie die Wartungsarbeiten durch, die in dieser Betriebsanleitung beschrieben sind. Siehe Wartungsplan auf Seite 82

• Führen Sie eine vollständige Wartung durch, bevor Sie das Gerät längere Zeit einlagern. Entsorgung Durch Symbole auf dem Produkt oder seiner Verpackung wird angezeigt, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Es ist einer entsprechenden Recycling-Einrichtung zuzuführen, damit elektrische und elektronische Komponenten wiedergewonnen werden können. Dadurch, dass Sie sicherstellen, dass Sie mit diesem Produkt sorgfältig umgehen, können Sie helfen, den potentiellen negativen Auswirkungen auf die Umwelt und Ihre Mitmenschen entgegenzuwirken, die sich andernfalls durch eine unsachgemäße Entsorgung dieses Produkts ergeben können. Genauere Informationen über die ordnungsgemäße Entsorgung dieses Produkts erhalten Sie bei Ihrer Stadtverwaltung, Ihrem Abfallentsorgungsunternehmen oder dem Geschäft, in dem Sie Ihr Produkt gekauft haben. (Abb. 43)

1869 - 005 - 31.08.2023Entsorgen von Elektro- und Elektronik- Altgeräten Gilt nur für Deutschland Die durchgestrichene Abfalltonne weist darauf hin, dass Sie gesetzlich verpflichtet sind, dieses Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthält, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts entfernt und separat als Batterien bzw. Akkus entsorgt werden. Entfernen von Batterien, Akkus und Leuchtmitteln: Batterien, Akkus oder Leuchtmittel, die aus dem Produkt entfernt werden können, ohne es zu beschädigen, müssen vor der Entsorgung entfernt und separat als Batterien, Akkus oder Leuchtmittel entsorgt werden. Die folgenden Batterien oder Akkus sind in diesem Produkt enthalten:

• Chemie: Litium Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte: Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen. Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 m² und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder

Elektronikgeräts muss der Vertreiber ein Altgerät desselben Gerätetyps kostenlos zurücknehmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Nähe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin geliefert wird: In diesem Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.

2. Der Vertreiber muss Altgeräte mit einem

Durchmesser von weniger als 25 cm auf Wunsch des Endbenutzers an der Verkaufsstelle oder in unmittelbarer Nähe zurücknehmen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder Elektronikgeräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätetyp beschränkt. Bei Abschluss des Kaufvertrags für ein neues Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugeben oder kostenlos abholen zu lassen, und den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugeben. Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400 m² beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m² beträgt, wobei die kostenlose Abholung von Elektro- oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

• 2 (Geräte mit Displays) und

• 4 (große Geräte mit mindestens einer äußeren Abmessung von mehr als 50 cm) Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in angemessener Nähe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neues Gerät zu erwerben. Datenschutz Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind dafür verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik- Altgeräten zu löschen. WEEE-Registrierungsnummer Husqvarna

Sammlungs- und Verwertungsraten Gemäß der WEEE-Richtlinie sind die EU- Mitgliedstaaten verpflichtet, Daten über Elektro- und Elektronik-Altgeräte zu sammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie auf der BMUV-Website: https://www.bmuv.de/themen/ wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/ elektro-und-elektronikaltgeraete 1869 - 005 - 31.08.2023 87Technische Daten LB144i Schneidmotor Motortyp BLDC (bürstenlos) 36 V Motordrehzahl– SavE, U/min 2600/min Motordrehzahl– Nennwert, U/min 3200/min Motordrehzahl– hohe Belastung, U/min 3500/min Motorleistung– max. kW 0,9 Motorleistung– Nennwert, kW 0,75 Antriebsmotor Motorleistung– Nennwert, kW k.A. Eigene Gehgeschwindigkeit, km/h k.A. Anpasswerte Geschwindigkeit k.A. Gewicht Gewicht (ohne Akku), kg 15,5 Gewicht (inkl. 1x BLi30), kg 17,5 Akku Akkutyp Husqvarna-Akkuserie Akkulaufzeit Mindest-Akkulaufzeit (Leerlauf) bei aktiviertem SavE-Modus, mit einem Husqvarna 7,5-Ah-Akku (Bli30).

Mindest-Akkulaufzeit (Leerlauf) bei aktiviertem Standardmodus, mit einem Husqvarna 7,5-Ah-Akku (Bli30).

Schallleistungspegel, gemessen dB(A) 90 Schallleistungspegel, garantiert L

Schalldruckpegel am Ohr des Bedieners, dB(A) 77 Vibrationspegel

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG.

Die für den Schalldruckpegel angegebenen Werte haben einen Messunsicherheitsfaktor von 1,5dB(A).

Die für den Vibrationspegel angegebenen Werte haben einen Messunsicherheitsfaktor von 1,5m/s

. Der angegebene Vibrationsgesamtwert wurde gemäß EN 62841-4-3, Anhang1 gemessen und kann zum Maschi- nenvergleich sowie für eine vorläufige Beurteilung der Exposition herangezogen werden. 88 1869 - 005 - 31.08.2023LB144i Schneidausrüstung Schnitthöhe, mm 25-75 Schnittbreite, cm 44 Klinge, Standard Mulch 5298073-10 Klingenzubehör k.A. Zugelassene Akkus Typ Akkukapazität, Ah Spannung, V Gewicht, lb/kg 40-B140 Lithium-Ionen 4,0 36 2,6/1,2 BLi30 Lithium-Ionen 7,5 36 4,2/1,9 Zugelassene Ladegeräte für die angegebenen Akkus, BLi Eingangsspan- nung, V Frequenz, Hz Leistung, W 40-C80 100–240 50–60 68,8 QC250 220-240 50 250 1869 - 005 - 31.08.2023 89Konformitätserklärung EU-Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Rasenmäher Marke Husqvarna Typ/Modell LB144i Identifizierung Seriennummern ab 2022 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Verordnung Beschreibung 2006/42/EG „Maschinenrichtlinie“ 2014/30/EG „EMV-Richtlinie“ 2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2011/65/EG „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektron- ikgeräten“ und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/

A2:2008, EN IEC 63000:2018

Benannte Stelle: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Swedenbestätigte die Konformität mit der Richtlinie 2000/14/EG, Konformitätsbewertungsverfahren nach: Anhang VI. Informationen zu Geräuschemissionen finden Sie unter Technische Daten auf Seite 88

-funktionen Produkten har en batterisparfunktion (SaveE
