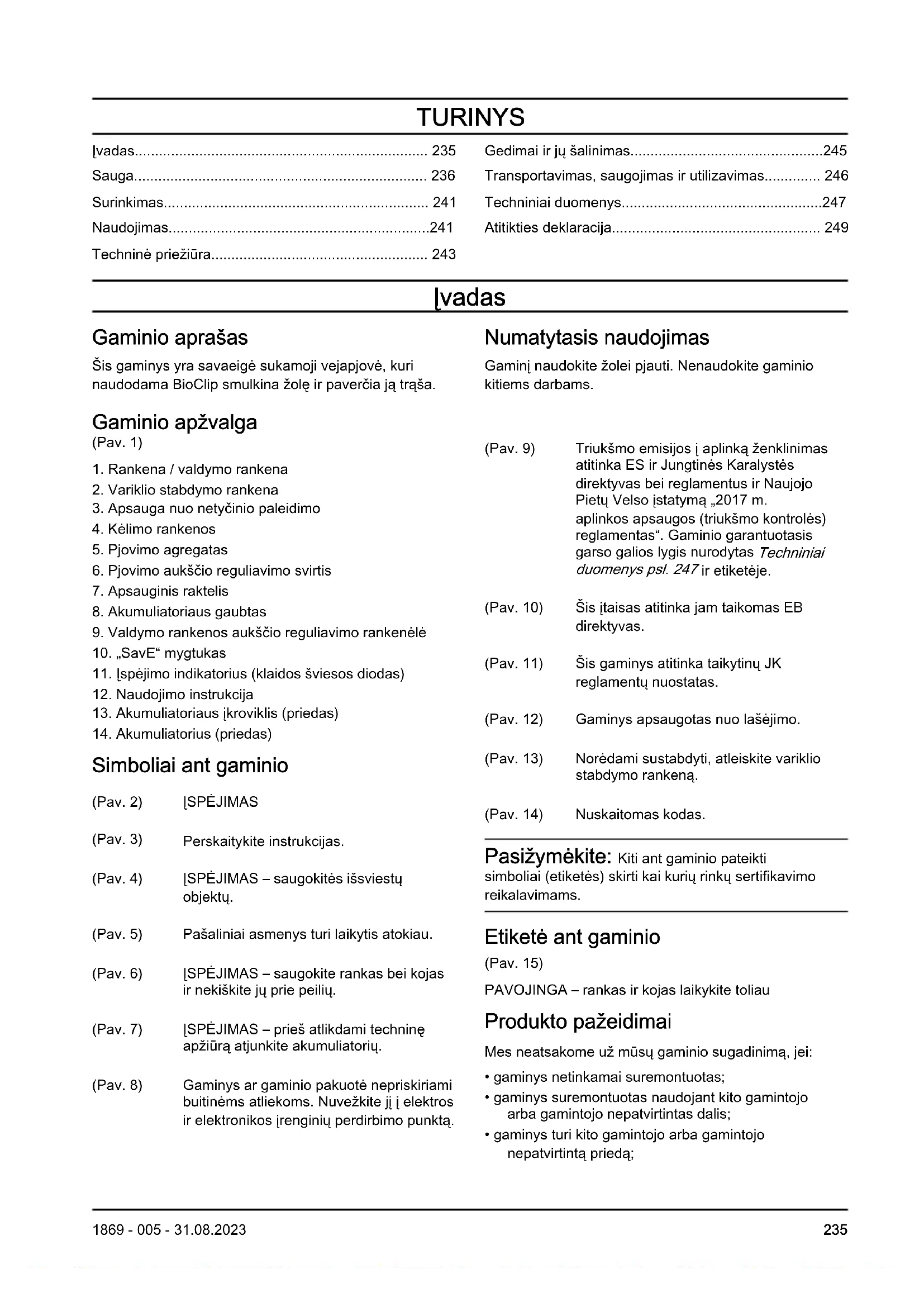

NAUDOJIMO INSTRUKCIJA LB 144i HUSQVARNA

3. Apsauga nuo netyčinio paleidimo

6. Pjovimo aukščio reguliavimo svirtis

9. Valdymo rankenos aukščio reguliavimo rankenėlė

11. Įspėjimo indikatorius (klaidos šviesos diodas)

12. Naudojimo instrukcija

13. Akumuliatoriaus įkroviklis (priedas)

14. Akumuliatorius (priedas)

Simboliai ant gaminio (Pav. 2) ĮSPĖJIMAS (Pav. 3) Perskaitykite instrukcijas. (Pav. 4) ĮSPĖJIMAS – saugokitės išsviestų objektų. (Pav. 5) Pašaliniai asmenys turi laikytis atokiau. (Pav. 6) ĮSPĖJIMAS – saugokite rankas bei kojas ir nekiškite jų prie peilių. (Pav. 7) ĮSPĖJIMAS – prieš atlikdami techninę apžiūrą atjunkite akumuliatorių. (Pav. 8) Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite jį į elektros ir elektronikos įrenginių perdirbimo punktą. (Pav. 9) Triukšmo emisijos į aplinką ženklinimas atitinka ES ir Jungtinės Karalystės direktyvas bei reglamentus ir Naujojo Pietų Velso įstatymą „2017m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Gaminio garantuotasis garso galios lygis nurodytas Techniniai duomenys psl. 247 ir etiketėje. (Pav. 10) Šis įtaisas atitinka jam taikomas EB direktyvas. (Pav. 11) Šis gaminys atitinka taikytinų JK reglamentų nuostatas. (Pav. 12) Gaminys apsaugotas nuo lašėjimo. (Pav. 13) Norėdami sustabdyti, atleiskite variklio stabdymo rankeną. (Pav. 14) Nuskaitomas kodas. Pasižymėkite: Kiti ant gaminio pateikti simboliai (etiketės) skirti kai kurių rinkų sertifikavimo reikalavimams. Etiketė ant gaminio (Pav. 15) PAVOJINGA – rankas ir kojas laikykite toliau Produkto pažeidimai Mes neatsakome už mūsų gaminio sugadinimą, jei:

• gaminys netinkamai suremontuotas;

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą; 1869 - 005 - 31.08.2023 235• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas. Sauga Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų. Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti. Bendrieji gaminio saugos įspėjimai PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus, instrukcijas, iliustracijas ir specifikacijas, pateikiamas su šiuo gaminiu. Nesilaikydami toliau nurodytų instrukcijų galite sukelti gaisrą, gauti elektros smūgį ir (ar) rimtai susižeisti. Saugokite visus įspėjimus ir instrukcijas, nes jų gali prireikti vėliau. Terminas „gaminys“ įspėjimuose reiškia iš elektros tinklo maitinamą (laidinį) gaminį arba akumuliatoriumi maitinamą (belaidį) gaminį. Sauga darbo vietoje

• Darbo vieta turi būti švari ir gerai apšviesta. Netvarkingose arba tamsiose darbo vietose dažnai įvyksta nelaimės.

• Nenaudokite gaminio sprogiose aplinkose, pavyzdžiui, ten, kur yra degių skysčių, dujų arba dulkių. Gaminys kibirkščiuoja, todėl gali užsiliepsnoti dulkės arba garai.

• Naudodami gaminį, neleiskite arti būti vaikams ir pašaliniams asmenims. Išsiblaškę galite prarasti įrenginio kontrolę. Elektrosauga

• Gaminių kištukai turi atitikti elektros lizdus. Niekada nebandykite kokiu nors būdu perdaryti kištuko. Jei naudojate įžemintus gaminius, nenaudokite jokių kištukų adapterių. Jeigu kištukai nėra perdaryti ir atitinka elektros lizdus, elektros smūgio pavojus yra mažesnis.

• Nesilieskite prie elektros laidininkų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei kūnas taps elektros laidininku, iškils elektros smūgio pavojus.

• Nelaikykite gaminių lietuje arba drėgnoje aplinkoje. Į gaminį patekęs vanduo padidina elektros smūgio pavojų.

• Tinkamai naudokite laidą. Niekada neneškite gaminio laikydami už laido, netraukite jo ir nebandykite traukdami už jo ištraukti kištuką. Laikykite laidą atokiai nuo šilumos šaltinių, tepalų, aštrių briaunų ar judančių dalių. Dėl pažeistų arba susipainiojusių laidų padidėja elektros smūgio rizika.

• Jei gaminį naudojate lauke, naudokite lauke skirtą naudoti ilgintuvą. Naudojant lauke skirtą naudoti ilgintuvą, sumažėja elektros smūgio rizika.

• Jeigu gaminį būtina naudoti drėgnoje aplinkoje, naudokite liekamosios srovės įtaisu (LSĮ) apsaugotą maitinimo šaltinį. Naudojant LSĮ, sumažėja elektros smūgio pavojus. Asmens sauga

• Naudodami gaminį būkite budrūs, stebėkite savo veiksmus ir vadovaukitės sveiku protu. Nenaudokite gaminio, jei esate pavargę, apsvaigę nuo narkotikų, alkoholio arba vaistų. Dirbant gaminiu netgi akimirksnis neatidumo gali tapti sunkaus sužeidimo priežastimi.

• Naudokite asmenines apsaugines priemones. Visuomet užsidėkite akių apsaugos priemones. Dėl atitinkamomis sąlygomis naudojamų apsauginių priemonių, pavyzdžiui, respiratorių, neslystančių apsauginių batų, šalmo arba apsauginių ausinių, sumažėja sužeidimų rizika.

• Saugokitės atsitiktinio įsijungimo. Prieš prijungdami gaminį prie maitinimo šaltinio ir (arba) akumuliatorių bloko, paimdami arba nešdami įrenginį, įsitikinkite, kad jungiklis yra išjungimo padėtyje. Jei nešite gaminius laikydami pirštą ant jungiklio ar prijungsite jį prie maitinimo šaltinio, kai jungiklis yra įjungimo padėtyje, gali įvykti nelaimingas atsitikimas.

• Prieš įjungdami gaminį, pašalinkite iš jo visus reguliavimo raktus ar veržliarakčius. Besisukančiose gaminio dalyse paliktas veržliaraktis arba raktas gali sužeisti.

• Per plačiai neužsimokite. Visada tvirtai stovėkite ant kojų ir laikykite pusiausvyrą. Tokiu būdu geriau kontroliuosite gaminį netikėtose situacijose.

• Apsirenkite tinkamai. Niekada nedėvėkite palaidų drabužių ar papuošalų. Nelaikykite plaukų ir drabužių

1869 - 005 - 31.08.2023arti judančių dalių. Palaidi drabužiai, papuošalai arba ilgi plaukai gali įkliūti į judančias dalis.

• Jeigu naudojate įtaisus, skirtus dulkių surinkimo įrenginiams prijungti, įsitikinkite, kad jie tinkamai prijungti ir naudojami. Naudojant dulkių surinkimo įrenginius, sumažėja su dulkėmis susijusių pavojų rizika.

• Įgudę naudotis gaminiais ir prie jų pripratę nenustokite paisyti gaminių saugos principų. Dėl neatsargių veiksmų galite sunkiai susižeisti vos per akimirką. Gaminio naudojimas ir priežiūra

• Dirbdami su gaminiu nenaudokite jėgos. Naudokite savo darbui tinkamą gaminį. Naudojant numatytam tikslui skirtą gaminį, darbas bus atliktas saugiau ir greičiau.

• Jeigu paspaudus jungiklį gaminys neįsijungia arba neišsijungia, nenaudokite jo. Gaminys, kurio nepavyksta tinkamai valdyti jungikliu, kelia pavojų ir turi būti pataisytas.

• Prieš reguliuodami gaminį, keisdami priedus arba padėdami saugoti gaminius, ištraukite maitinimo laido kištuką iš elektros maitinimo šaltinio ir (arba) išimkite akumuliatorių bloką iš gaminio, jei tai įmanoma. Laikantis šių prevencinių saugos priemonių, sumažėja netyčinio gaminio įjungimo rizika.

• Nenaudojamus gaminius laikykite vaikams nepasiekiamoje vietoje ir neleiskite naudoti gaminio asmenims, kurie nemoka juo naudotis arba nėra susipažinę su šiomis instrukcijomis. Nekvalifikuotų naudotojų rankose gaminiai yra pavojingi.

• Prižiūrėkite gaminius ir jų priedus. Patikrinkite, ar sureguliuotos ir nestringa judančios dalys, ar nėra sulūžusių dalių ir kitų veiksnių, kurie gali daryti įtaką gaminio veikimui. Jei gaminys sugedęs, prieš naudodami jį sutaisykite. Daug nelaimingų atsitikimų įvyksta dėl netinkamai prižiūrimų gaminių.

• Pjovimo įrankiai turi būti pagaląsti ir švarūs. Tinkamai prižiūrėti pjovimo įrankiai su aštriomis pjovimo briaunomis rečiau užstringa ir juos paprasčiau valdyti.

• Gaminį, priedus, antgalius ir pan. naudokite taip, kaip nurodyta šiose instrukcijose, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Naudodami gaminį ne pagal paskirtį, galite sukelti pavojų.

• Rankenos ir laikomieji paviršiai visuomet turi būti sausi ir švarūs (neištepti alyva ar tepalais). Slidžios rankenos ir laikymosi paviršiai neleidžia saugiai valdyti ir kontroliuoti gaminio netikėtose situacijose. Akumuliatorinių įrankių naudojimas ir priežiūra

• Akumuliatorius kraukite tik gamintojo nurodytu įkrovikliu. Įkroviklis, tinkamas vienam akumuliatorių blokui, gali sukelti gaisro pavojų, naudojamas kitam akumuliatorių blokui įkrauti.

• Gaminius naudokite tik su jiems skirtais akumuliatorių blokais. Naudojant bet kokį kitą akumuliatorių bloką kyla sužeidimo ir gaisro pavojus.

Nenaudojamą akumuliatorių bloką laikykite toliau nuo metalinių daiktų, galinčių sukurti jungtį tarp gnybtų, pavyzdžiui sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų smulkių metalinių daiktų. Trumpai sujungus akumuliatoriaus gnybtus gali kilti gaisras arba galite nudegti.

• Esant nepalankioms sąlygoms, iš akumuliatoriaus gali imti tekėti skystis. Nelieskite jo. Ant odos netyčia patekusį skystį nuplaukite vandeniu. Skysčiui patekus į akis kreipkitės medicininės pagalbos. Iš akumuliatoriaus ištekėjęs skystis gali sudirginti arba nudeginti.

• Nenaudokite pažeisto arba modifikuoto akumuliatorių bloko arba įrankio. Naudojant pažeistus ar modifikuotus akumuliatorius, jų veikimas gali būti neprognozuojamas ir jie gali sukelti gaisrą, sprogimą ar sužaloti.

• Saugokite akumuliatorių bloką arba įrankį nuo ugnies ir didelės temperatūros. Sąlytis su ugnimi arba 130 °C (265°F) temperatūra gali sukelti sprogimą.

• Laikykitės visų įkrovimo nurodymų ir neįkraukite akumuliatorių bloko ar įrankio, esant nurodytame diapazone neišsitenkančiai temperatūrai. Netinkamai įkraunant arba esant nurodytame diapazone neišsitenkančiai temperatūrai gali būti pažeistas akumuliatorius ir padidėti gaisro tikimybė. Techninė priežiūra

• Gaminio techninę priežiūrą privalo atlikti kvalifikuotas remonto specialistas, naudodamas tik tokias pačias pakaitines dalis. Tokiu būdu bus užtikrinta gaminio sauga.

• Niekada neatlikite pažeistų akumuliatorių blokų techninės priežiūros. Akumuliatorių blokų techninę priežiūrą gali atlikti tik gamintojas arba įgalioti paslaugų teikėjai. Vejapjovės saugos įspėjimai

• Nenaudokite vejapjovės blogomis oro sąlygomis, ypač jei yra žaibo pavojus. Taip sumažinsite pavojų būti nutrenktiems žaibo.

• Kruopščiai apžiūrėkite plotą, kuriame bus naudojama vejapjovė, ar nėra laukinių gyvūnų. Veikianti vejapjovė gali juos sužeisti.

• Nuodugniai patikrinkite vietą, kur bus naudojama vejapjovė, ir pašalinkite akmenis, pagalius, vielas, kaulus ir kitus pašalinius objektus. Išsviedžiami daiktai gali sužaloti.

• Prieš naudodami vejapjovę, apžiūrėkite peilį ir peilio agregatą, kad jie nebūtų pažeisti ar susidėvėję. Dėl susidėvėjusių ar apgadintų dalių didėja sužeidimo pavojus.

• Nuolat tikrinkite, ar žolės rinktuvas nesusidėvėjo ir nėra sugadintas. Susidėvėjęs arba pažeistas žolės rinktuvas gali didinti sužeidimų pavojų.

• Apsaugos turi būti savo vietoje. Apsaugos turi atlikti savo funkciją ir būti tinkamai sumontuotos. Atsilaisvinusi, pažeista arba netinkamai veikianti apsauga gali sužaloti dirbantįjį. 1869 - 005 - 31.08.2023 237• Visos aušinimo oro tiekimo angos turi būti švarios. Užsikimšusios oro tiekimo angos ir nešvarumai gali sukelti perkaitimo arba gaisro pavojų.

• Dirbdami su vejapjove visada avėkite neslystančius ir apsauginius batus. Nenaudokite vejapjovės basi arba avėdami atvirą avalynę. Tokiu būdu sumažinsite pavojų susižeisti kojas dėl sąlyčio su judančiu peiliu.

• Dirbdami su vejapjove, visada mūvėkite ilgas kelnes. Dirbant atidengta oda, didėja tikimybė susižeisti dėl išsviedžiamų objektų.

• Nenaudokite vejapjovės drėgnoje žolėje. Eikite, niekada nebėkite. Tokiu būdu sumažės pavojus paslysti ir nugriūti, tad išvengsite sužalojimų.

• Nenaudokite vejapjovės ant pernelyg stačių šlaitų. Tokiu būdu sumažės pavojus nesuvaldyti įrenginio, paslysti ir nugriūti, tad išvengsite sužalojimų.

• Dirbdami šlaituose visada įsitikinkite, kad tvirtai stovite, šlaitu visada kilkite horizontaliai, niekada nedirbkite judėdami aukštyn ir žemyn, būkite ypač atsargūs keisdami judėjimo kryptį. Tokiu būdu sumažės pavojus nesuvaldyti įrenginio, paslysti ir nugriūti, tad išvengsite sužalojimų.

• Apgręždami arba traukdami vejapjovę į save, būkite itin atsargūs. Visada stebėkite aplinką. Taip sumažėja pavojus dirbant apvirsti.

• Nelieskite peilių ir kitų pavojingų judančių dalių, kol jos vis dar juda. Taip sumažės pavojus susižaloti dėl judančių dalių.

• Valydami užstrigusią medžiagą arba valydami vejapjovę, įsitikinkite, kad visi maitinimo jungikliai išjungti ir akumuliatorių blokas atjungtas. Vejapjovei pradėjus netikėtai veikti, galima sunkiai susižaloti.

• Valydami užstrigusią medžiagą arba valydami vejapjovę, įsitikinkite, kad visi maitinimo jungikliai išjungti ir išjungimo įrenginys nuimtas. Vejapjovei pradėjus netikėtai veikti, galima sunkiai susižaloti. Liekamosios srovės įtaisas

• Liekamosios srovės įtaisą naudokite, kai išjungimo srovė ne didesnė nei 30 mA. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „Husqvarna“ pardavimo atstovu.

• Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

• Rūpinkitės gaminio švara. Įsitikinkite, kad galite aiškiai perskaityti ženklus ir lipdukus.

• Neleiskite vaikams bei suaugusiesiems, nesusipažinusiems su instrukcijomis, naudotis įrenginiu. Gali būti, kad pagal vietos teisės aktus ribojamas naudotojo amžius.

• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.

• Nedirbkite su gaminiu, jeigu esate pavargę, sergate arba esate apsvaigę alkoholio, narkotinių medžiagų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinaciją.

• Nenaudokite gaminio, jei jis yra pažeistas arba neveikia tinkamai.

• Nekeiskite gaminio ir nenaudokite jo, jei jį galėjo pakeisti kiti. Darbo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Gaminį naudokite tik vejų žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.

• Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 239

• Įsitikinkite, kad žinote, kaip greitai sustabdyti variklį nelaimės atveju.

• Nenaudokite gaminio lietuje arba drėgnoje aplinkoje. Į gaminį patekus vandens, padidėja elektros smūgio pavojus.

• Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.

• Užtikrinkite, kad peilis neatsitrenktų į tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.

• Jei į peilį atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminį. Išjunkite variklį, pasukite apsauginį raktelį į padėtį „0“ ir išimkite akumuliatorių. Palaukite, kol judančios dalys sustos. Patikrinkite, ar gaminys neapgadintas. Priveržkite atsilaisvinusias dalis. Pataisykite pažeidimus ir pakeiskite pažeistas dalis. Taisymo darbus leiskite atlikti įgaliotam techninės priežiūros atstovui.

• Niekada nepritvirtinkite variklio stabdymo rankenos prie rankenos visam laikui, kai variklis veikia.

1869 - 005 - 31.08.2023• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.

• Visada būkite už gaminio, kai jį naudojate.

• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.

• Nepakreipkite gaminio, kai paleidžiate variklį arba naudodami gaminį.

• Būkite atsargūs, kai gaminį traukiate atgal.

• Dirbant varikliui niekada nekelkite gaminio. Jei reikia pakelti gaminį, pirmiausia išjunkite variklį, pasukite apsauginį raktelį į padėtį „0“ ir išimkite akumuliatorių.

• Naudodami gaminį neikite atgal.

• Kai reikia pakreipti gaminį, kad jį būtų galima gabenti, arba prieš pereinant iš vienos vietos kitą sritimi, kurioje nėra žolės, pvz., žvyro, akmenų ar asfalto takais, sustabdykite variklį.

• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.

• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklį. Niekada nereguliuokite varikliui veikiant.

• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklį ir įsitikinkite, kad pjovimo įranga nesisuka.

• Gaminio vibracijos jam veikiant gali skirtis nuo deklaruojamos vibracijos vertės, nurodytos Techniniai duomenys psl. 247 . Skirtumus lemia skirtingas gaminio naudojimas. Jei gaminį naudojate dažnai arba ilgą laiko tarpą, reguliariai darykite pertraukas, kad nesusižeistumėte dėl vibracijų. Naudojimo saugos instrukcijos Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

• Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.

• Dėvėkite storas, ilgas kelnes.

• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines.

• Rekomenduojame naudoti apsaugines ausines. Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nenaudokite gaminio su saugos įtaisais, kurie yra pažeisti arba tinkamai neveikia.

• Nepašalinkite ir nemodifikuokite gaminio apsauginių priemonių.

• Reguliariai tikrinkite apsaugines priemones. Jei saugos įtaisai pažeisti arba tinkamai neveikia, kreipkitės į Husqvarna techninės priežiūros atstovą. Atlikite pjovimo gaubto patikrą. Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

• Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių. Apsauginio raktelio patikra Apsauginis raktelis yra po akumuliatoriaus gaubtu. Apsauginis raktelis prijungia akumuliatorių, kuris tiekia varikliui energiją.

• Norėdami patikrinti apsauginį raktelį, paleiskite ir sustabdykite variklį.

• Jei apsauginis raktelis veikia tinkamai, variklį galima paleisti tik pasukus raktelį į padėtį „1“. (Pav. 16) Variklio stabdymo rankenos patikra Variklio stabdymo rankena sustabdo variklį. Atleidus variklio stabdymo rankeną variklis sustoja.

• Paleiskite gaminį. Žr. Gaminio paleidimas psl. 242

• Atleiskite variklio stabdymo rankeną. (Pav. 17)

• Įsitikinkite, kad gaminys sustoja. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio stabdį. Apsaugos nuo netyčinio užvedimo patikra Patikrinkite apsaugą nuo netyčinio užvedimo ir įsitikinkite, kad ji neleidžia užvesti variklio.

1. Pastumkite variklio stabdymo rankeną link gaminio

rankenos. Apsauga nuo netyčinio užvedimo neleidžia judėti.

2. Išstumkite apsaugą nuo netyčinio užvedimo. (Pav.

3. Atleiskite apsaugą nuo netyčinio užvedimo ir

įsitikinkite, kad ji grįžta į savo pradinę padėtį. Akumuliatorių naudojimo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Kaip susijusių „Husqvarna“ gaminių maitinimo šaltinį naudokite tik „Husqvarna“ įkraunamus akumuliatorius. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.

• Nenaudokite neįkraunamų akumuliatorių. 1869 - 005 - 31.08.2023 239• Elektros smūgio pavojus. Nejunkite akumuliatoriaus gnybtų prie raktų, monetų, atsuktuvų ar kitų metalinių daiktų. Galite sukelti akumuliatoriaus trumpąjį jungimą.

• Nekiškite objektų į akumuliatoriaus oro angas.

• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sprogti ir sukelti terminius ir (arba) cheminius nudegimus.

• Saugokite akumuliatorių nuo lietaus ir drėgmės.

• Saugokite akumuliatorių nuo mikrobangų ir aukšto slėgio.

• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.

• Jei iš akumuliatoriaus teka skystis, saugokite nuo jo kūną ir akis. Jei palietėte skystį, gerai nuplaukite šią vietą vandeniu ir kreipkitės pagalbos į medikus.

• Akumuliatorių gaminyje naudokite tik kai aplinkos temperatūra yra nuo 5 °C iki 40 °C.

• Akumuliatoriaus įkroviklį naudokite tik kai aplinkos temperatūra yra nuo 5 °C iki 40 °C.

• Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C, jo nepavyks įkrauti.

• Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Žr. Akumuliatoriaus ir akumuliatoriaus įkroviklio valymas psl. 244

• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, monetų, juvelyrinių dirbinių. Įkroviklio sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• „Husqvarna“ pakaitiniams akumuliatoriams įkrauti naudokite tik QC akumuliatorių įkroviklius.

• Elektros smūgio ar trumpojo jungimo pavojus. Nekiškite objektų į įkroviklio oro angas. Nebandykite išmontuoti akumuliatoriaus įkroviklio. Neprijunkite įkroviklio gnybtų prie metalinių daiktų. Naudokite patvirtintą elektros tinklo lizdą.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

• Nuolat patikrinkite akumuliatoriaus įkroviklio maitinimo laidą, ar jis nepažeistas ir nėra įtrūkimų.

• Nekelkite akumuliatoriaus įkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.

• Maitinimo laidą ir ilginamuosius kabelius saugokite nuo vandens, alyvos ir aštrių kampų. Būkite atidūs, kad kabelio neprispaustų durys, tvoros ar pan. Priešingu atveju įkrovikliu gali imti tekėti elektros srovė.

• Nevalykite akumuliatoriaus įkroviklio vandeniu.

• Akumuliatoriaus įkroviklį gali naudoti vaikai nuo 8 metų amžiaus ir kiti asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais, arba stokojantys patirties ar žinių, jei yra prižiūrimi arba instruktuoti dėl saugaus akumuliatoriaus įkroviklio naudojimo ir supranta gresiančius pavojus. Vaikams su akumuliatoriaus įkrovikliu žaisti negalima. Be priežiūros vaikai neturėtų valyti prietaiso ir atlikti naudotojo priežiūros darbų.

• Akumuliatorių įkrovikliu nekraukite neįkraunamų akumuliatorių.

• Nenaudokite akumuliatoriaus įkroviklio šalia degių arba koroziją sukeliančių medžiagų. Neuždenkite įkroviklio. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus įkroviklio kištuką.

• Nenaudokite sugadinto akumuliatoriaus įkroviklio.

• Įkraukite akumuliatorių tik viduje, gerai vėdinamoje patalpoje, saugodami nuo saulės spindulių. Nekraukite akumuliatoriaus drėgnomis sąlygomis. Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Kad atlikdami priežiūros darbus išvengtumėte netyčinio užvedimo, pasukite apsauginį raktelį į padėtį „0“ ir išimkite akumuliatorių. Palaukite bent 5 sekundes ir tik tada pradėkite priežiūros darbus.

• Atlikite tik naudojimo instrukcijoje nurodytus techninės priežiūros darbus. Sudėtingesnius ir profesionalius remonto darbus turi atlikti patvirtintas techninės priežiūros atstovas. Jei reikia daugiau informacijos, kreipkitės į artimiausią techninės priežiūros atstovą.

• Kad gaminys tarnautų ilgiau ir sumažėtų nelaimingų atsitikimų pavojus, tinkamai atlikite priežiūros darbus.

• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis. Visada naudokite gamintojo originalias atsargines dalis. Naudojat kitas atsargines dalis, galima pažeisti gaminį ir gali padidėti nelaimingų atsitikimų pavojus.

• Kad nesusižalotumėte, nepašalinkite ir nemodifikuokite apsauginių priemonių.

• Naudodami pjovimo įrangą, mūvėkite storas darbines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

• Kad darbas vyktų saugiai ir efektyviai, pasirūpinkite, kad pjovimo briaunos būtų aštrios.

• Leiskite savo techninės priežiūros atstovui reguliariai tikrinti gaminį ir atlikti reikiamus nustatymo ir remonto darbus.

• Laikykitės priedų keitimo nurodymų. Naudokite tik gamintojo priedus.

1869 - 005 - 31.08.2023• Kai nenaudojate, laikykite gaminį, akumuliatorių ir akumuliatoriaus įkroviklį atskirai, sausoje užrakintoje patalpoje. Pasirūpinkite, kad vaikai ir pašaliniai asmenys negalėtų pasiekti gaminio, akumuliatoriaus ar akumuliatoriaus įkroviklio. Surinkimas Įvadas PERSPĖJIMAS: Prieš surinkdami produktą perskaitykite skyrių apie saugą. PERSPĖJIMAS: Kad surinkimo metu išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes. Rankenos surinkimas

1. Užlenkite viršutinę rankeną į priekį.

2. Priveržkite rankenėles. (Pav. 19)

3. Patraukite rankeną atgal, kol ji pasieks galinę padėtį.

4. Nuleiskite aukščio reguliavimo rankenėlę ir įstatykite

ją į griovelį. (Pav. 20)

5. Koja nuspauskite aukščio reguliavimo rankenėlę.

(Pav. 21) Rankenos aukščio reguliavimas

1. Įsitikinkite, kad aukščio reguliavimo rankenėlė yra

griovelyje. Koja nuspauskite aukščio reguliavimo rankenėlę, jei aukščio reguliavimo rankenėlė nėra griovelyje. (Pav. 21)

2. Koja spauskite aukščio reguliavimo rankenėlę.

3. Nustatykite valdymo rankeną į tinkamą padėtį ir

paleiskite valdymo rankeną. (Pav. 22) Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informaciją. Husqvarna Connect Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gaminį.

• Informacija ir patarimai apie gaminio dalis ir priežiūrą. Norėdami pradėti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę į

3. Norėdami prisijungti ir užregistruoti gaminį, vykdykite

„Husqvarna Connect“ programėlėje pateiktas instrukcijas. Gaminio paruošimas naudoti

2. Sureguliuokite rankenos aukštį. Žr.

Rankenos aukščio reguliavimas psl. 241

PASTABA: Įsitikinkite, kad laidai nėra per stipriai įtempti. Per stipriai įtempus, galima pažeisti laidą rankeną nulenkus į transportavimo padėtį. PERSPĖJIMAS: Nenaudokite gaminio, kol rankena nebus iki galo užlenkta aukštyn ir nustatyta į vieną iš taikomų aukščio padėčių. Žr. Rankenos aukščio reguliavimas psl. 241

Pjovimo aukščio nustatymas Pjovimo aukštį galima nustatyti į 6 skirtingas padėtis.

1. Kad padidintumėte pjovimo aukštį, pjovimo aukščio

svirtį palenkite atgal. (Pav. 23)

2. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio

svirtį palenkite į priekį. PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus. 1869 - 005 - 31.08.2023 241Akumuliatorius PERSPĖJIMAS: Prieš naudodami akumuliatorių perskaitykite ir supraskite saugos skyriaus informaciją. Taip pat turite perskaityti ir suprasti akumuliatoriaus bei akumuliatoriaus įkroviklio naudojimo instrukcijas. Akumuliatorių ir akumuliatoriaus įkroviklį laikykite tinkamoje aplinkos temperatūroje. Aplinkos temperatūra Akumuliatoriaus vei- kimas 5–40 °C Akumuliatoriaus įkrovimas 5–40 °C Akumuliatoriaus būsena Ekrane rodoma likusi akumuliatoriaus talpa ir galimos akumuliatoriaus problemos. Paspauskite akumuliatoriaus indikatoriaus mygtuką, kad peržiūrėtumėte akumuliatoriaus įkrovos būseną. Akumuliatoriaus įspėjimo simbolis užsidega, kai įvyksta klaida. Žr. Akumuliatorius psl. 245

(Pav. 24) Šviesos diodai Akumuliatoriaus būsena Šviečia visi diodai Visiškai įkrautas (76–100

Šviečia 1, 2 ir 3 diodai Akumuliatorius įkrautas 51–75 %. Šviečia 1, 2 diodai Akumuliatorius įkrautas 26–50 %. Šviečia 1 diodas Akumuliatorius įkrautas 6– 25 %. Mirksi 1 diodas Akumuliatorius įkrautas 0– 5 % Akumuliatoriaus įkrovimas Prieš naudodami pirmą kartą, akumuliatorių įkraukite. Klientui pateikiamas akumuliatorius yra įkrautas tik 30

Pasižymėkite: Akumuliatorių įkroviklį būtina prijungti prie parametrų plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo. Akumuliatorius neįkraunamas, jei jo temperatūra aukštesnė nei 50 °C. Prieš pradėdamas įkrauti, akumuliatoriaus įkroviklis sumažina akumuliatoriaus temperatūrą.

1. Prijunkite vieną akumuliatoriaus įkroviklio maitinimo

laido galą prie akumuliatoriaus įkroviklio lizdo.

2. Prijunkite kitą akumuliatoriaus įkroviklio maitinimo

laido galą prie įžeminto elektros lizdo. Akumuliatoriaus įkroviklio LED indikatorius vieną kartą sumirksės žaliai. (Pav. 25)

3. Akumuliatorių įstatykite į įkroviklį. Prijungus

akumuliatorių prie akumuliatoriaus įkroviklio, įkroviklyje įsižiebia žalia lemputė. (Pav. 26)

4. Įsižiebus visiems akumuliatoriaus LED indikatoriams,

akumuliatorius yra visiškai įkrautas. Akumuliatorių kraukite daugiausia 24 valandas.

5. Norėdami atjungti akumuliatoriaus įkroviklį nuo

elektros lizdo, traukite už kištuko, o ne už maitinimo laido.

6. Iš įkroviklio išimkite akumuliatorių.

1. Atidarykite akumuliatoriaus gaubtą.

2. Įdėkite įkrautą akumuliatorių į akumuliatoriaus laikiklį.

3. Pasukite apsauginį raktelį į padėtį „1“. (Pav. 27)

4. Stovėkite už gaminio.

5. Atleiskite apsaugą nuo netyčinio paleidimo. (Pav. 18)

6. Pastumkite variklio stabdymo rankeną link gaminio

funkciją Gaminys turi akumuliatoriaus energijos taupymo funkciją (SaveE

), kuri užtikrina ilgesnę veikimo trukmę.

• Paspauskite mygtuką „SaveE

“ į 1 padėtį, kad paleistumėte funkciją. (Pav. 29)

• Paspauskite mygtuką „SaveE

“ į 0 padėtį, kad sustabdytumėte funkciją. Pasižymėkite: Funkcija „SaveE

“ automatiškai sustoja, jei dėl žemės sąlygų reikalinga didesnė galia. Funkcija „SaveE

“ vėl automatiškai paleidžiama, kai tai leidžia žemės sąlygos. Didelės apkrovos funkcija Gaminiu pjaunant aukštą ar šlapią žolę, variklio sūkiai automatiškai padidinami. Kai didelės apkrovos funkcija nebūtina, variklis vėl pradeda veikti standartiniu režimu. El. variklio užgesimas Naudojant gaminį, peilis ir variklis gali laikinai sustoti dėl kliūčių, pvz., užsikimšimo žole po pjovimo įrangos gaubtu. Jei taip nutinka ir laikote el. variklio stabdymo rankeną nuspaustą, gaminys bando automatiškai pasileisti iš naujo. Jei gaminys iš naujo nepasileidžia per 5–10 sekundžių, gali reikėti nuvalyti sritį po pjovimo įrangos gaubtu. Žr. Gaminio valymas psl. 244

1869 - 005 - 31.08.2023PERSPĖJIMAS: Jei el. variklis sustoja, gaminys 5–10 sekundžių bando automatiškai pasileisti iš naujo. Palaukite mažiausiai 15 sekundžių ir tik tuomet tikrinkite pjovimo įrangos gaubtą. PERSPĖJIMAS: Prieš tikrindami pjovimo įrangos gaubtą, atleiskite el. variklio stabdymo rankeną, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes. Jei kliūtis pašalinama ir gaminys netyčia paleidžiamas, kyla pavojus susižaloti. Gaminio sustabdymas PERSPĖJIMAS: Prieš palikdami gaminį be priežiūros, pasukite apsauginį raktelį į 0 padėtį.

1. Norėdami sustabdyti variklį, atleiskite variklio

stabdymo rankeną. (Pav. 30)

2. Atidarykite akumuliatoriaus gaubtą ir pasukite

apsauginį raktelį į padėtį „0“. (Pav. 31)

3. Norėdami išimti akumuliatorių, paspauskite 2

atlaisvinimo mygtukus ir ištraukite akumuliatorių. (Pav. 32)

4. Jei akumuliatoriaus įkrova žema, įkraukite jį.

Daugiau informacijos žr. Akumuliatoriaus įkrovimas psl. 242

Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.

• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.

• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai.

• Pjovimo dangtis turi būti visuomet švarus. Prikibusi žolė ir purvas vidinėje pjovimo dangčio dalyje gali turėti įtakos pjovimo rezultatams. Žr. Gaminio valymas psl. 244

Techninė priežiūra Įvadas PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informaciją. Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą. Išsamesnės informacijos žr. www.husqvarna.com. Techninės priežiūros grafikas Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys nenaudojamas kasdien. Techninės priežiūros informacijos, pažymėtos *, žr. instrukcijose, pateikiamose Sauga psl. 236

Kiekvie- ną kartą naudo- jant Kas mė- nesį Kas se- zoną Atlikite bendrąją apžiūrą. X Nuvalykite gaminį. X Nuvalykite sritį prie rankenos aukščio reguliavimo rankenėlės. X Patikrinti apsaugą nuo netyčinio paleidimo. * X Įsitikinkite, kad gaminio saugos įtaisai veikia tinkamai. * X Patikrinti pjovimo įrangą. X Patikrinti pjovimo įrangos gaubtą. * X 1869 - 005 - 31.08.2023 243Kiekvie- ną kartą naudo- jant Kas mė- nesį Kas se- zoną Patikrinti variklio stabdymo rankeną. * X Patikrinti, ar nepažeistas akumuliatorius. X Patikrinti akumuliatoriaus įkrovą. X Patikrinti, ar tinkamai veikia akumuliatoriaus atlaisvinimo mygtukai ir ar akumu- liatorius užsifiksuoja gaminyje.

Patikrinti, ar nepažeistas akumuliatoriaus įkroviklis, ir įsitikinti, kad jis veikia tin- kamai

Patikrinti jungtis tarp akumuliatoriaus ir gaminio. Taip pat patikrinti jungtį tarp akumuliatoriaus ir akumuliatoriaus įkroviklio.

• Įsitikinkite, kad gaminio veržlės ir varžtai priveržti.

• Įsitikinkite, kad gaminio kabeliai nėra tokioje padėtyje, kurioje jie galėtų būti pažeisti. Gaminio valymas

• Plastikines dalis valykite švaria ir sausa šluoste.

• Valydami gaminį nenaudokite vandens. Vandeniui pateikus į akumuliatorių arba variklį gali įvykti trumpasis jungimas arba gaminys gali sugesti.

• Gaminio neplaukite aukšto slėgio plovimo aparatu.

• Nepilkite vandens tiesiai ant variklio.

• Lapus, žolę ir purvą nuvalykite šepečiu. Akumuliatoriaus ir akumuliatoriaus įkroviklio valymas PERSPĖJIMAS: Nevalykite akumuliatoriaus ar įkroviklio vandeniu. PERSPĖJIMAS: Akumuliatoriui valyti nenaudokite jokių cheminių medžiagų.

• Prieš prijungdami akumuliatorių prie įkroviklio, įsitikinkite, kad akumuliatorius ir akumuliatoriaus įkroviklis yra švarūs ir sausi.

• Nupūskite akumuliatoriaus gnybtus suspaustu oru ir nuvalykite švelnia ir sausa šluoste.

• Nuvalykite akumuliatorių ir akumuliatoriaus įkroviklį švelnia ir sausa šluoste. Srities apie rankenos aukščio reguliavimo rankenėlę valymas

• Lapus, žolę ir purvą nuvalykite šepečiu. (Pav. 33) Pjovimo įrangos patikrinimas PERSPĖJIMAS: Kad išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes. PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir

neįskilusi. Visada pakeiskite pažeistą pjovimo įrangą.

2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti. Disko keitimas Žr. Techniniai duomenys psl. 247 apie tinkamą peilio tipą žr. PERSPĖJIMAS: Užfiksuokite peilį medžio gabalu, kad keisdami peilį nesusižalotumėte pirštų. Kai variklis išjungtas, peilį galima judinti ir pirštai gali įstrigti tarp peilio ir nejudančių dalių.

1. Užfiksuokite peilį medžio gabalu. (Pav. 34)

2. Išimkite peilio varžtą, poveržles ir peilį. (Pav. 35)

3. Patikrinkite peilio atramą ir peilio tvirtinimo varžtą, ar

1869 - 005 - 31.08.20234. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis nesulenktas.

5. Įdėję naują peilį nukreipkite jo kampus pjovimo

įrangos gaubto kryptimi. (Pav. 36)

6. Įsitikinkite, kad peilis sulygiuotas su variklio veleno

7. Užfiksuokite peilį medžio gabalu. Uždėkite poveržles

ir priveržkite varžtą 23–28 Nm sukimo momentu. (Pav. 37) (Pav. 35)

8. Ranka pasukite peilį ir patikrinkite, ar jis laisvai

sukasi. PERSPĖJIMAS: Apsimaukite pirštines sunkiam darbui. Peilis labai aštrus ir gali lengvai įpjauti.

9. Paleiskite gaminį, kad išbandytumėte peilį. Jei

peilis netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai. Gedimai ir jų šalinimas Akumuliatorius Akumuliatoriaus LED Priežastis Sprendimas Mirksi žalias šviesos diodas. Akumuliatoriaus įtampa žema. Įkraukite akumuliatorių. Žr. Akumuliatoriaus įkrovimas psl. 242

Mirksi akumuliatoriaus klaidos LED indikato- rius. Akumuliatorius yra per šaltas arba per karštas, todėl jo negalima nau- doti. Leiskite akumuliatoriui atvėsti arba nuneškite jį į patalpą, kad įšiltų. Kai akumuliatorius yra tinkamos temperatūros, jį galima vėl naudoti. Akumuliatorių gaminyje naudokite tik kai aplinkos temperatūra yra nuo 5 °C iki 40 °C. Akumuliatorius išsekęs. Įkraukite akumuliatorių. Žr. Akumuliatoriaus įkrovimas psl. 242

Įsižiebia klaidos LED in- dikatorius. Įvyko nepataisoma aku- muliatoriaus klaida. Kreipkitės į Husqvarna techninės priežiūros atstovą. Akumuliatoriaus įkroviklis Akumuliatoriaus įkrovik- lio LED Priežastis Sprendimas Klaidos LED mirksi arba šviečia. Akumuliatoriaus įkrovik- lis yra per šaltas arba per karštas, todėl jo ne- galima naudoti. Leiskite akumuliatoriaus įkrovikliui atvėsti arba nuneškite jį į patalpą, kad įšiltų. Kai akumuliatoriaus įkroviklis yra tinkamos temperatūros, jį galima vėl naudoti. Akumuliatoriaus įkroviklį naudokite tik kai aplinkos temperatūra yra nuo 5 °C iki 40 °C. Kitos klaidos. Kreipkitės į Husqvarna techninės priežiūros atstovą. Vejapjovė Įspėjimo indikatorius (klaidos LED) yra po akumuliatoriaus gaubtu. 1869 - 005 - 31.08.2023 245Problema Klaidos LED mirksnių skaičius Priežastis Sprendimas Mirksi klaidos diodas. Gaminys neveikia tin- kamai.

Peilis blokuojamas. Pasukite apsauginį raktelį į „0“ padėtį, kad gaminys nety- čia nebūtų paleistas. Išimkite akumuliatorių ir palaukite bent 5 sekundes. Pašalinkite galimas kliūtis ir įsitikinkite, kad peilis gali laisvai suktis. Jei problema išlieka, kreipki- tės į „Husqvarna“ techninės priežiūros atstovą. Variklio greitis per daug sumažėja ir va- riklis sustoja. Padidinkite pjovimo aukštį. Žr. Pjovimo aukščio nustaty- mas psl. 241

Per daug įkaitęs va- riklio valdiklis. Išjunkite variklį ir palaukite, kol jis atvės. Mirksi klaidos diodas. Gaminys sustoja.

Akumuliatoriaus jung- ties gedimas. Patikrinkite akumuliatoriaus jungtį. 3 Variklio perkrova. Padidinkite pjovimo aukštį. Žr. Pjovimo aukščio nustaty- mas psl. 241

Silpna akumuliato- riaus įkrova. Įkraukite akumuliatorių. Žr. Akumuliatoriaus įkrovimas psl. 242

Akumuliatoriaus klai- da arba nėra akumu- liatoriaus signalo. Tinkamai įstatykite akumuliatorių į gaminį ir patikrinkite akumuliatoriaus jungtį. Jei klaidos diodas akumuliatoriuje mirksi. Žr. Akumuliatorius psl. 245

Netinkama paleidimo procedūra. Variklio stabdymo rankena suaktyvinta prieš už- vedant variklį. Atleiskite variklio stabdymo rankeną ir palaukite apie 5 sekundes. Dar kartą paspauskite variklio stabdymo ran- keną žemyn, kad paleistumėte gaminį. Kitos klaidos. Jei atsiranda kitų klaidų, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir kreipkitės į „Husqvarna“ techninės priežiūros atstovą. Transportavimas, saugojimas ir utilizavimas Įvadas PERSPĖJIMAS: Kad gabenant arba sandėliuojant išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes. Gaminio nustatymas į gabenimo padėtį

1. Koja paspauskite aukščio reguliavimo rankenėlę.

2. Patraukite rankeną ir iš griovelio iškelkite aukščio

reguliavimo rankenėlę.

3. Lenkite rankeną į priekį, kol ji pasieks galinę padėtį.

4. Lenkite aukščio reguliavimo rankenėlę link pjovimo

6. Atlenkite viršutinę rankeną atgal. (Pav. 42)

• Įdėtiems ličio jonų akumuliatoriams taikomos pavojingų krovinių gabenimo taisyklės.

• Jeigu krovinys gabenamas komerciniu transportu, būtina laikytis specialių reikalavimų dėl pakavimo ir žymėjimo. 246 1869 - 005 - 31.08.2023• Ruošdamiesi gaminį transportuoti, užtikrinkite, kad būtų laikomasi pavojingų medžiagų tvarkymo taisyklių. Gali būti taikomi vietos teisės aktai.

• Transportavimo metu visuomet išimkite akumuliatorių.

• Ant akumuliatoriaus jungčių užklijuokite izoliacinę juostą ir įsitikinkite, kad transportuojant akumuliatorius nejudės.

• Transportuodami gaminį, jį pritvirtinkite. Laikymas

• Prieš sandėliuodami, leiskite gaminiui atvėsti.

• Sandėliuodami visuomet išimkite akumuliatorių.

• Kad išvengtumėte nelaimingų atsitikimų, įsitikinkite, jog akumuliatorius sandėliuojant nėra prijungtas prie gaminio.

• Akumuliatoriaus įkroviklį laikykite uždaroje ir sausoje aplinkoje.

• Akumuliatorių ir akumuliatoriaus įkroviklį laikykite sausoje ir šiltoje vietoje.

• Sandėliuodami atjunkite akumuliatorių nuo akumuliatoriaus įkroviklio.

• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statinis krūvis. Nelaikykite akumuliatoriaus metalinėje dėžutėje.

• Gaminį saugokite vietoje, kurios aplinkos temperatūra yra nuo –10 °C iki 40 °C.

• Akumuliatorių laikykite vietoje, kurios aplinkos temperatūra yra nuo 5 °C iki 25 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.

• Akumuliatoriaus įkroviklį laikykite vietoje, kurios aplinkos temperatūra yra nuo 5 °C iki 45 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.

• Prieš sandėliuodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.

• Gaminį, akumuliatorių ir akumuliatoriaus įkroviklį laikykite rakinamoje patalpoje, kur jų negalėtų pasiekti vaikai ir pašaliniai asmenys.

• Nuvalykite gaminį ir įsitikinkite, kad žolės rinktuvas yra tuščias.

• Atlikite naudojimo instrukcijoje nurodytas techninės priežiūros procedūras. Žr. Techninės priežiūros grafikas psl. 243

• Prieš sandėliuodami gaminį ilgesnį laiką, atlikite visus techninės priežiūros darbus. Utilizavimas Ant gaminio ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Įrenginį reikia atiduoti į atitinkamą perdirbimo įmonę, kuri utilizuotų elektrines ir elektronines dalis. Rūpindamiesi, kad šis gaminys būtų tvarkomas teisingai, padedate išvengti galimo neigiamo poveikio aplinkai ir žmonėms, kurį gali sukelti netinkamas šio gaminio atliekų tvarkymas. Jei reikia daugiau informacijos apie šio gaminio perdirbimą, kreipkitės į savivaldybę, buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje įsigijote gaminį. (Pav. 43) Techniniai duomenys LB144i Peilių variklis Variklio tipas BLDC (be šepetėlių) 36V Variklio greitis – „SavE“, rpm 2600/min Variklio greitis – nominalus, rpm 3200/min Variklio greitis – didelė apkrova, rpm 3500/min Variklio galingumas – maks., kW 0,9 Variklio galingumas – nominalus, kW 0,75 Pavaros variklis Variklio galingumas – nominalus, kW Netaikoma Savaeigis greitis, km/h Netaikoma Greičio reguliavimo lygiai Netaikoma Svoris Svoris (be akumuliatoriaus), kg 15,5 1869 - 005 - 31.08.2023 247LB144i Svoris (su 1x „BLi30“), kg 17,5 Akumuliatorius Akumuliatoriaus tipas „Husqvarna“ akumuliatorių serija Akumuliatoriaus veikimo laikas Akumuliatoriaus veikimo laikas, min, (laisva eiga) įjungus „SavE“ funkciją, su vienu „Husqvarna“ 7,5 Ah akumuliatoriumi („Bli30“).

Skleidžiamas triukšmas

Garso galios lygis, išmatuotas dB (A) 90 Garso galios lygis, garantuojamas L

Naudotojo ausį veikiantis garso slėgis, dB (A) 77 Vibracijos lygis

0,7 Pjovimo įranga Pjovimo aukštis, mm 25–75 Pjovimo plotis, cm 44 Peilio standartas Mulčiavimo 5298073-10 Peilio priedai Netaikoma Patvirtinti akumuliatoriai Tipas Akumuliatoriaus talpa, Ah Įtampa, V Svoris, svar. / kg 40-B140 Ličio jonų 4,0 36 2,6 / 1,2 BLi30 Ličio jonų 7,5 36 4,2 / 1,9 Patvirtinti įkrovikliai nurodytiems akumuliatoriams, BLi Įvado įtampa, V Dažnis, Hz Galia, W 40-C80 100–240 50–60 68,8 QC250 220–240 50 250

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

Nurodyto triukšmo slėgio lygio paklaidos veiksnys (K) – 1,5 dB(A).

Nurodytų vibracijos lygių paklaidos veiksnys (K) – 1,5 m/s

. Nurodyta suminė vibracijos vertė išmatuota pagal EN 62841-4-3, I priedą, ir ją galima naudoti norint palyginti vieną įrenginį su kitu bei atliekant preliminarų poveikio vertinimą. 248 1869 - 005 - 31.08.2023Atitikties deklaracija ES atitikties deklaracija Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys: Aprašymas Vejapjovė Gamintojas Husqvarna Tipas/ modelis LB144i Identifikacijos nume- ris Serijos numeriai nuo šios datos: 2022 ir vėlesni visiškai atitinka šias ES direktyvas ir reglamentus: Reglamentas Aprašymas 2006/42/EB „dėl mašinų“ 2014/30/ES „dėl elektromagnetinio suderinamumo“ 2000/14/EB „dėl į aplinką skleidžiamo triukšmo“ 2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“ ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 62841-1:2015/AC:2015, EN IEC

Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden patvirtino atitiktį Tarybos direktyvai 2000/14/EB; atitikties įvertinimo procedūra: VI priedas. Daugiau informacijos apie triukšmo emisiją žr Techniniai duomenys psl. 247
