Produkta veids	Elektriskā stūmējzāles pļāvēja
Zīmols	Husqvarna
Modelis	LB 144i
Pļaušanas platums	44 cm
Pļaušanas augstums	25-75 mm (6 pozīcijas)
Svars (bez akumulatora)	15,5 kg
Svars (ar akumulatoru BLi30)	17,5 kg
Motora tips	BLDC (bezsuku) 36 V
Motora ātrums (nominālais)	3 200 apgr./min
Motora ātrums (SavE)	2 600 apgr./min
Motora ātrums (liela slodze)	3 500 apgr./min
Nominālā motora jauda	0,75 kW
Akumulatora tips	Litija jonu Husqvarna (BLi30, 40-B140)
Darbības laiks (SavE, akumulators 7,5 Ah)	170 min
Darbības laiks (standarta, akumulators 7,5 Ah)	135 min
Garantētais akustiskās jaudas līmenis	92 dB(A)
Skaņas spiediena līmenis pie auss	77 dB(A)
Vibrācijas (rokturis)	0,7 m/s²
Galvenās funkcijas	BioClip, SavE (enerģijas taupīšana), pretiedarbināšana, motora bremze
Apkope un tīrīšana	Tīrīt bez ūdens, izmantot suku; asmeņu asināšana un balansēšana pilnvarotā centrā
Drošība	Drošības atslēga, motora bremzes rokturis, pretiedarbināšana, pļaušanas pārsegs
Rezerves daļas un remontējamība	Husqvarna oriģinālās daļas; remonts pilnvarotā darbnīcā
Vispārīga informācija	Atbilst EK un Apvienotās Karalistes direktīvām; pārstrāde atkritumu savākšanas punktā

Bieži uzdotie jautājumi - LB 144i HUSQVARNA

Kā iedarbināt zāles pļāvēju LB 144i?

Atveriet akumulatora vāku, ievietojiet uzlādētu akumulatoru, pagrieziet drošības atslēgu uz 1. Stāviet aiz pļāvēja, atlaidiet pretiedarbināšanu un pēc tam spiediet motora bremzes rokturi pret stūri.

Kāda veida akumulators ir saderīgs ar LB 144i?

Tikai Husqvarna uzlādējamie akumulatori no mašīnu ar akumulatoru klāsta ir saderīgi, piemēram, modeļi BLi30 (7,5 Ah) vai 40-B140 (4,0 Ah). Izmantojiet lādētāju QC250 vai 40-C80.

Kā noregulēt pļaušanas augstumu?

Pārvietojiet pļaušanas augstuma sviru atpakaļ, lai palielinātu augstumu (maks. 75 mm), vai uz priekšu, lai samazinātu (min. 25 mm). Ir pieejamas sešas pozīcijas. Neregulējiet pārāk zemu, lai novērstu asmeņa pieskaršanos zemei.

Ko nozīmē SavE režīms?

SavE režīms taupa akumulatoru, samazinot motora ātrumu līdz 2600 apgr./min. Tas tiek aktivizēts ar SavE pogu. Ja zemei nepieciešama lielāka jauda, režīms automātiski izslēdzas un pēc tam atkārtoti ieslēdzas, kad apstākļi to atļauj.

Kā tīrīt zāles pļāvēju?

Nekad neizmantojiet ūdeni vai augstspiediena tīrītāju. Tīriet ar sausu drānu un suku, lai noņemtu zāli un netīrumus. Lai tīrītu korpusa apakšdaļu, apturiet motoru, izņemiet atslēgu un akumulatoru, pēc tam notīriet ar suku.

Kad un kā nomainīt asmeni?

Nomainiet asmeni, ja tas ir bojāts, notruls vai pēc trieciena. Izmantojiet Husqvarna rezerves asmeni (ref. 5298073-10). Nobloķējiet asmeni ar koka ķīli, noņemiet skrūvi, uzstādiet jauno asmeni ar griezējmalu pret pārsegu, pievelciet ar 23-28 Nm griezes momentu.

Kā interpretēt kļūdas LED mirgošanu?

Kļūdas LED (zem akumulatora vāka) mirgo noteiktu skaitu reizes: 5 mirgojumi = asmens bloķēts; 10 = pārslodze / motors pārāk karsts; 3 = akumulatora savienotāja defekts; 8 = zems akumulatora līmenis; 9 = akumulatora kļūda; 12 = nepareiza iedarbināšanas procedūra. Skatiet rokasgrāmatu risinājumiem.

Kādi ir svarīgi drošības norādījumi?

Valkājiet slēgtus apavus un bikses. Nepļaujiet uz slapjas zāles. Turiet rokas un kājas prom no asmens. Nenolieciet pļāvēju darba laikā. Izmantojiet drošības atslēgu un pretiedarbināšanu. Nenoņemiet drošības ierīces.

Kā uzglabāt pļāvēju ārpus sezonas?

Izņemiet akumulatoru un uzlādējiet to līdz 30-50%. Notīriet pļāvēju, iztukšojiet savācēju. Uzglabājiet to sausā, bez sala vietā no -10°C līdz 40°C. Uzglabājiet akumulatoru no 5°C līdz 25°C un lādētāju no 5°C līdz 45°C.

Kur var atrast rezerves daļas LB 144i?

Izmantojiet tikai Husqvarna oriģinālās daļas. Sazinieties ar pilnvaroto izplatītāju vai apmeklējiet vietni www.husqvarna.com. Sarežģītus remontdarbus jāveic pilnvarotā darbnīcā.

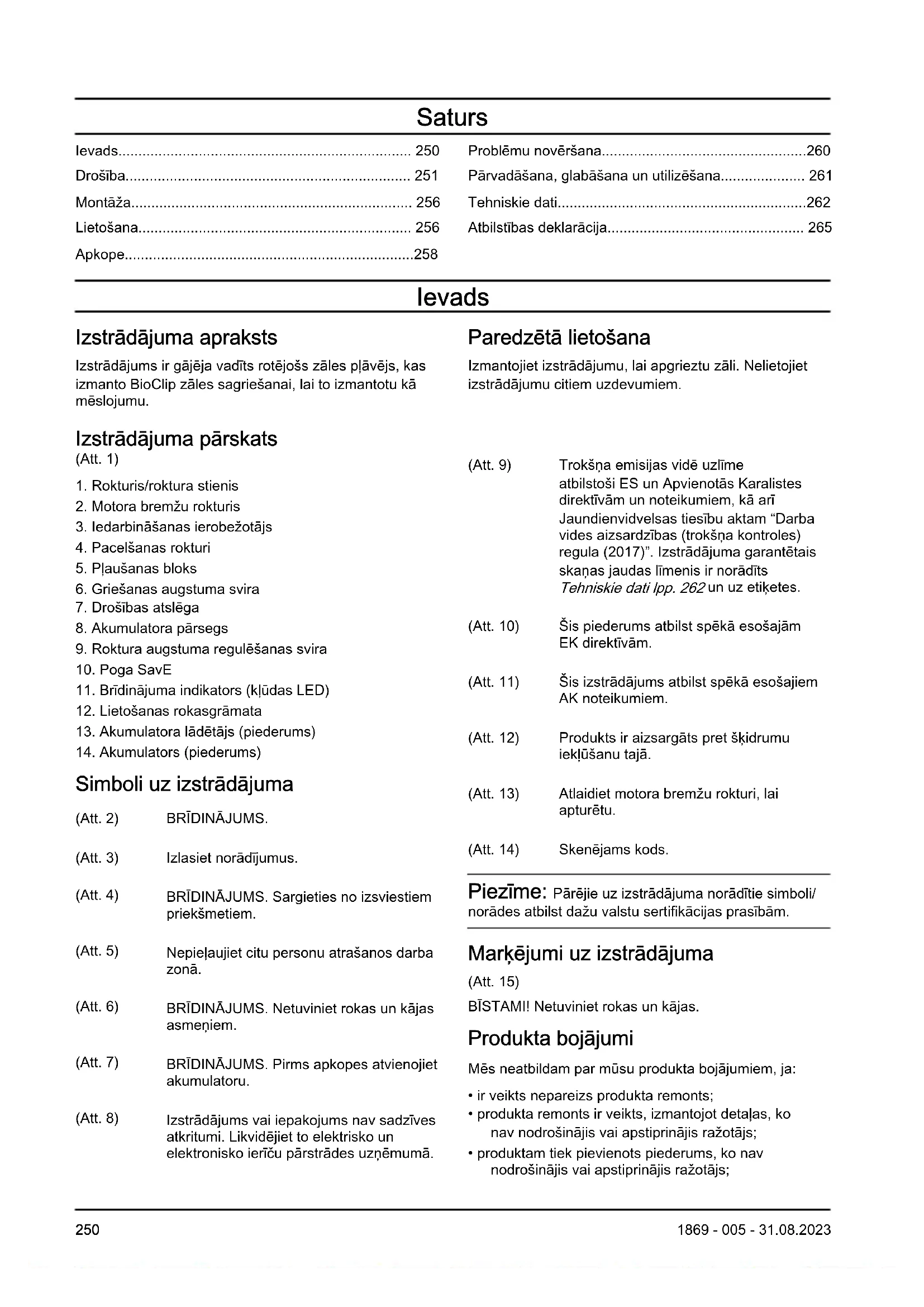

LIETOŠANAS INSTRUKCIJA LB 144i HUSQVARNA

LV Lietošanas pamācība 250-265

Problēmu novēršana....260

Pārvadāšana, glabāšana un utilizēšana.... 261

Tehniskie dati....262

Atbilstības deklarācija.... 265

levads

Izstrādājuma apraksts

Izstrādājums ir gājēja vadīts rotējošs zāles plāvējs, kas izmanto BioClip zāles sagriešanai, lai to izmantotu kā mēslojumu.

Izstrādājuma pārskats

(Att. 1)

1. Rokturis/roktura stienis
2. Motora bremžu rokturis
3. ledarbināšanas ierobežotājs
4. Pacelšanas rokturi
5. Plaušanas bloks
6. Griešanas augstuma svira
7. Drošības atslēga
8. Akumulatora pärsegs
9. Roktura augstuma regulēšanas svira
10. Poga SavE
11. Brīdinājuma indikators (klūdas LED)
12. Lietošanas rokasgrāmata
13. Akumulatora lādētājs (piederums)
14. Akumulators (piederums)

Simboli uz izstrādājuma

(Att. 2) BRĪDINĀJUMS.
(Att. 3) Izlasiet norādījumus.
(Att. 4) BRĪDINĀJUMS. Sargieties no izsviestiem priekšmetiem.
(Att. 5) Nepielaujiet citu personu atrašanos darba zonā.
(Att. 6) BRĪDINĀJUMS. Netuviniet rokas un kājas asmeņiem.
(Att. 7) BRĪDINĀJUMS. Pirms apkopes atvienojiet akumulatoru.
(Att. 8) Izstrādājums vai iepakojums nav sadzīves atkritumi. Likvidējiet to elektrisko un elektronisko ierīču pārstrādes uzņēmumā.

Paredzētā lietošana

Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem.

(Att. 9) Trokšna emisijas vidē uzlīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšna kontroles) regula (2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 262 un uz etiketes.

(Att. 10) Šis piederums atbilst spēkā esošajām EK direktīvām.

(Att. 11) Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem.

(Att. 12) Produkts ir aizsargāts pret škīdrumu ieklūšanu tajā.

(Att. 13) Atlaidiet motora bremžu rokturi, lai apturētu.

(Att. 14) Skenējams kods.

Piezīme: Pārējie uz izstrādājuma norādītie simboli/norādes atbilst dažu valstu sertifikācijas prasībām.

Markējumi uz izstrādājuma

(Att. 15)

BĪSTAMI! Netuviniet rokas un kājas.

Produkta bojājumi

Mês neatbildam par mūsu produkta bojājumiem, ja:

• ir veikts nepareizs produkta remonts;
• produkta remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi izstrādājuma drošības brīdinājumi

BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus, norādījumus, apskatiet attēlus un tehniskos datus, kas iekļauti šī izstrādājuma komplektā. Tālāk norādīto brīdinājumu un norādījumu neievērošana var radīt strāvas triecienu, aizdegšanos un/vai nopietnas traumas.

Saglabājiet visus brīdinājumus un norādījumus turpmākām uzzinām. Brīdinājumos izmantotais termins “izstrādājums” attiecas uz elektrisku izstrādājumu (ar barošanas kabeli) vai uz izstrādājumu ar akumulatoru (bez barošanas kabeļa).

Darba zonas drošība

• Darba zonai jābūt fīrai un labi apgaismotai. Nekārtīgās un tumšās vietās bieži notiek negadījumi.
• Nelietojiet izstrādājumu sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā. Produkts rada dzirksteles, kas var izraisīt putekļu vai izgarojumu aizdegšanos.
• Produkta lietošanas laikā neļaujiet tuvumā atrasties bērniem un citām personām. Uzmanības novēršanas dēl varat zaudēt kontroli.

Elektrodrošība

- Izstrādājuma kontaktspraudņiem jāatbilst elektrotīkla kontaktligzdām. Nekādā gadījumā nepārveidojiet

kontaktspraudni! lezemētiem izstrādājumiem nedrīkst izmantot nekādus pārejas spraudņus. Nepārveidoti kontaktspraudni un atbilstošas kontaktligzdas samazina strāvas triecienu risku.

• Nepieļaujiet kermeņa saskari ar iezemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Ja ir izveidojies kermeņa zemējums, pastāv paaugstināts strāvas trieciena risks.
• Nepaklaujiet izstrādājumus lietus vai mitruma iedarbībai. Ūdens, kas iekluvis izstrādājumā, palielina elektriskās strāvas trieciena risku.
• Lietojot kabeli, ievērojiet piesardzību. Nekad neizmantojiet barošanas kabeli ierīces pārnēsāšanai, vilkšanai vai atvienošanai no kontaktligzdas. Sargiet kabeli no karstuma, eļļas, asām malām un kustīgām detaļām. Bojāti vai savijušies vadi paaugstina strāvas trieciena risku.
• Lietojot izstrādājumu ārpus telpām, izmantojiet piemērotu ārpustelpu pagarinātāju. Lietošanai ārpus telpām piemērota pagarinātāja lietošana samazina elektriskās strāvas trieciena risku.
• Ja no izstrādājuma lietošanas mitros apstākļos nevar izvairīties, izmantojiet paliekošās strāvas ierīci (Residual Current Device, RCD). Izmantojot RCD, tiek samazināts elektriskās strāvas trieciena risks.

Individuālā aizsardzība

• Lietojot izstrādājumu, ievērojiet piesardzību, pārdomājiet savas darbības un rīkojieties saprātīgi. Nelietojiet izstrādājumu, kad esat noguris vai narkotiku, alkohola vai zāļu iespaidā. Pat neuzmanības mirklis, lietojot izstrādājumu, var radīt smagu traumu.
• Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet acu aizsargus. Individuālo aizsardzības līdzekļu, piemēram, putekļu maskas, aizsargapavu ar neslīdošām zolēm, kiveres vai dzirdes aizsarglīdzekļu, lietošana attiecīgos apstākļos samazina traumu gūšanas risku.
• Nepieļaujiet nejaušu ieslēgšanu. Pirms produkta pievienošanas strāvas padeves avotam un/vai akumulatoram, pacelšanas vai pārvietošanas pārbaudiet, vai slēdzis ir izslēgtā stāvoklī. Izstrādājuma pārnēsāšana, turot pirkstu uz slēdža, vai izstrādājuma pieslēgšana barošanai, ja ir ieslēgts slēdzis, var izraisīt negadījumus.
• Pirms produkta ieslēgšanas noņemiet regulēšanas atslēgu vai uzgriežņu atslēgu. Uz produkta rotējošajām detaļām atstāta uzgriežņu atslēga vai atslēga var radīt traumu.

• Nesniedzieties pārāk tālu. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tādējādi var labāk vadīt produktu negaidītās situācijās.

• Attiecīgi apgērbieties. Nevalkājiet valīgu apgērbu vai rotaslietas. Nepieļaujiet matu un apgērba saskari ar kustīgajām dalām. Valīgas drēbes, rotaslietas vai gari mati var iekerties kustīgajās detalās.

• Ja komplektācijā ir iekļautas pievienojamas putekļu iesūkšanas ierīces un savākšanas tvertnes, pārbaudiet, vai tās ir piestiprinātas un tiek pareizi izmantotas. Putekļu savākšanas līdzekļu izmantošana var samazināt putekļu radītos draudus.
• Neklūstiet nevērīgs pret darbarīka drošas izmantošanas principiem un neignorējiet tos pat tad, ja bieži izmantojat darbarīkus un esat labi apguvis to lietošanu. Neuzmanīga rīcība var izraisīt nopietnu traumu vienā acumirklī.

Izstrādājuma lietošana un apkope

• Nespiediet produktu ar spēku. Izmantojiet konkrētajam darbam piemērotu produktu. Izmantojot pareizo produktu ar tam paredzēto ātrumu, darbu var paveikt labāk un drošāk.
• Nelietojiet produktu, ja, nospiežot slēdzi, tas neieslēdzas vai neizslēdzas. Produkts, kuru nevar vadīt, izmantojot slēdzi, rada draudus un ir jāremontē.
• Pirms jebkādu regulēšanas darbu veikšanas, piederumu maiņas vai izstrādājuma novietošanas uzglabāšanai atvienojiet kontaktspraudni no barošanas avota un/vai izņemiet akumulatoru. Šādi piesardzības pasākumi samazina produkta nejaušas palaišanas risku.
• Ja izstrādājumu neizmantojat, novietojiet to bērniem nepieejamā vietā un neļaujiet to lietot personām, kas nepārzina tā lietošanu vai šeit sniegtos norādījumus. Nonākot rokās lietotājam bez atbilstošām zināšanām, izstrādājumi ir bīstami.
• Veiciet izstrādājumu un piederumu tehnisko apkopi. Pārbaudiet kustīgo detaļu nobīdi vai saķeri, detaļu bojājumus un jebkādus citus faktorus, kas var ietekmēt izstrādājuma darbību. Ja izstrādājums ir bojāts, pirms tā lietošanas veiciet remontu. Daudzu nelaimes gadījumu iemesls ir slikti uzturēts izstrādājums.
• Griezējinstrumenti jāuztur asi un tīri. Pareizi uzturēti griezējinstrumenti ar asiem asmeniem retāk saliecas, un tos ir vieglāk vadīt.
• Lietojiet produktu, piederumus un asmenus u.c. detaļas atbilstoši šeit sniegtajiem norādījumiem, ŋemot vērā darba apstāklus un veicamos uzdevumus. Produkta lietošana neparedzētiem mērkiem var radīt bīstamas situācijas.
• Rokturiem un turēšanas virsmām ir jābūt sausām, tīrām un uz tām nedrīkst būt ellas un smērvielas. Slideni rokturi un satveršanas virsmas traucē drošu izstrādājuma izmantošanu un vadību negaidītās situācijās.
• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju. Lādētājs, kas ir piemērots viena tipa akumulatora

Akumulatora rīka lietošana un apkope

blokam, var klüt ugunsbīstams, lietojot to ar cita veida akumulatora bloku.

- Izmantojiet iekārtas tikai ar tām paredzētajiem akumulatoru blokiem. Jebkura cita akumulatora bloka lietošana var radīt traumas un ugunsgrēka risku.

- Kad akumulatora bloks netiek izmantots, turiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot spailes. Akumulatora spailu savienošana var radīt apdegumus vai aizdegšanos.

- Nepareizi lietojot, no akumulatora var iztecēt škīdrums; izvairieties no saskares ar to. Ja nejauši notiek saskare, noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja škīdrums iekļūst acīs, vērsieties pēc medicīniskās palīdzības. No baterijas iztecējis škīdrums var radīt kairinājumu vai apdegumus.

- Nelietojiet akumulatoru bloku vai darbarīku, ja tas ir bojāts vai pārveidots. Bojāts vai pārveidots akumulators var darboties neparedzami, izraisot aizdegšanos, eksploziju vai traumu gūšanas risku.

- Nepakļaujiet akumulatoru bloku vai darbarīku ugunij vai pārmērīgi augstai temperatūrai. Ja pakļausit iekārtu uguns iedarbībai vai tādas temperatūras iedarbībai, kas pārsniedz 130°C (265°F), var notikt sprādziens.

- Nemiet vērā visas uzlādes instrukcijas un nelādējiet akumulatoru bloku vai darbarīku temperatūrā, kas ir ārpus instrukcijās norādītā diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var bojāt akumulatoru un palielināt ugunsgrēka risku.

Apkope

• Uzticiet izstrādājuma apkopi kvalificētam remontdarbu speciālistam, kas izmanto tikai originālas rezerves daļas. Tādējādi tiks garantēta izstrādājuma lietošanas drošība.
• Nekad neveiciet bojātu akumulatoru apkopi. Akumulatoru apkopi drīkst veikt tikai ražotājs vai pilnvarots apkopes nodrošinātājs.

Zāles plāvēja drošības brīdinājumi

• Nelietojiet zāles plāvēju sliktos laika apstāklos, jo īpaši tad, ja ir iespējams pērkona negaiss. Tas palielina risku, ka jums varētu iespert zibens.
• Rūpīgi pārbaudiet, vai teritorijā, kurā izmantosit zāles plāvēju, nav savvaļas dzīvnieku. Zāles plaušanas laikā savvaļas dzīvnieki var tikt savainoti.
• Rūpīgi pārbaudiet vietu, kur lietosit zāles plāvēju, un noņemiet akmeņus, zarus, vadus, kaulus un citus svešķermeņus. Izsviesti priekšmeti var radīt smagu traumu.

• Pirms zâles plâvêja lietošanas vienmër vizuâli pârbaudiet, vai asmens un asmens mezgls nav nodilis vai bojâts. Nodilušas vai bojâtas detaļas palielina traumu gūšanas risku.

• Regulāri pārbaudiet, vai zāles savācējs nav nodilis vai bojāts. Nolietots vai bojāts zāles savācējs var palielināt traumas gūšanas risku.

• Vienmēr izmantojiet aizsargus. Aizsargiem jābūt darba kārtībā un pareizi uzstādītiem. Valīgs, bojāts aizsargs vai tāds, kas nedarbojas pareizi, var radīt traumu.
• Visas dzesēšanas gaisa atveres vienmēr uzturiet tīras. Nosprostoti gaisa ievadi un netīrumi var izraisīt pārkaršanu un aizdegšanos.
• Izmantojot zāles plāvēju, vienmēr uzvelciet neslīdošus aizsargapavus. Neizmantojiet zāles plāvēju, ja staigājat basām kājām vai valējās sandalēs. Tādējādi tiek samazināta iespēja gūt traumu, saskaroties ar kustīgu plaušanas asmeni.
• Lietojot zāles plāvēju, vienmēr valkājiet garās bikses. Nenosegta āda palielina izsviestu priekšmetu radītas traumas gūšanas iespēju.
• Neizmantojiet zāles plāvēju mitrā zālē. Ejiet, nekādā gadījumā neskrieniet. Šādi samazināsit paslīdēšanas un nokrišanas risku, kas var radīt traumas.
• Nelietojiet zāles plāvēju lielā slīpumā. Šādi samazināsit līdzsvara zuduma iespējamību, paslīdēšanas un nokrišanas risku, kas var radīt traumas.
• Strādājot nogāzēs, vienmēr pārliecinieties par kāju novietojumu, vienmēr strādājiet škērsām nogāzei, nekad augšup vai lejup un ievērojiet īpašu piesardzību, mainot virzienu. Šādi samazināsit līdzsvara zuduma iespējamību, paslīdēšanas un nokrišanas risku, kas var radīt traumas.
• Esiet īpaši uzmanīgi, virzoties atpakaļ vai velkot zāles plāvēju pie sevis. Vienmēr vērojiet apkārtni. Šādi samazināsit zāles plāvēja apgāšanās risku strādājot.
• Nepieskarieties asmeņiem un citām bīstamām rotējošām detaļām, kamēr tās vēl kustas. Šādi samazināsit kustīgu detaļu radītu traumu risku.
• Pirms iznemat iestrēgušu materiālu vai tīrāt zāles plāvēju, pārliecinieties, ka visi barošanas slēdži ir izslēgti un akumulatora bloks ir atvienots. Neparedzēta zāles plāvēja darbība var radīt smagu traumu.
• Pirms iznemat iestrēgušu materiālu vai tīrāt zāles plāvēju, pārliecinieties, ka visi barošanas slēdži ir izslēgti, un noņemiet atspējošanas ierīci. Neparedzēta zāles plāvēja darbība var radīt smagu traumu.

Paliekošas strāvas ierīce

- Izmantojiet paliekošas strāvas ierīci ar vismaz 30 mA lielu ieslēgšanās strāvu.

Vispārīgi drošības norādījumi

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.
• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Zināmos apstāklos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.
• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.
• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.
  • Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.
• Nekādā gadījumā neļaujiet lietot ierīci bērniem vai cilvēkiem, kas nepārzina instrukcijas. Vietējie normatīvi var ierobežot operatora vecumu.
• Ja produktu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.
• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.
• Nelietojiet šo izstrādājumu, ja tas ir bojāts vai nedarbojas pareizi.
• Neveiciet izmainas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmainas.

Darba drošība

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojiet što izstrādājumu tikai zālienu plaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.
• Lietojiet individuālos aizsardzības līdzekļus. Skatiet: Individuālie aizsarglīdzekļi lpp. 254.
• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.
• Nedarbiniet izstrādājumu lietus laikā un nepakļaujiet to lietus vai mitruma iedarbībai. Ja izstrādājumā iekļūst ūdens, palielinās elektrotraumas risks.
• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var klūt vaīgs un izraisīt traumas personal.
• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu.

Saliekts asmens izraisa stipru vibrāciju un rada loti lielu risku, ka asmens klūst valīgs.

• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Izslēdziet dzinēju, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru. Uzgaidiet, līdz kustīgās detaļas apstājas. Pārbaudiet, vai izstrādājumam nav bojājumu. Pievelciet valīgās detaļas. Novērsiet bojājumus un nomainiet bojātās detaļas. Uzticiet remontdarbu veikšanu apstiprinātam apkopes uzņēmumam.
• Nekādā gadījumā nepiestipriniet motora bremžu rokturi rokturim, kad motors ir iedarbināts.
• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.
• Darbinot izstrādājumu, vienmēr stāviet aiz tā.
• Lietojot izstrādājumu, pārbaudiet, lai visi riteni atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošiem nažiem.
• Nesasveriet zāles plāvēju, kad iedarbināt tā motoru vai zāles plāvēja lietošanas laikā.
• Esiet piesardzīgi, velkot izstrādājumu atpakaļ.
• Nekādā gadījumā neceliet izstrādājumu uz augšu motora darbības laikā. Ja zāles plāvējs ir jāpaceļ, vispirms izslēdziet dzinēju, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru.
• Neejiet atmuguriski izstrādājuma lietošanas laikā.
• Apturiet motoru, ja nepieciešams sasvērt zāles plāvēju transportēšanai vai pirms pārvietošanās pa laukumiem bez zāles, piemēram, grants, akmens un asfalta celiem.
• Nekādā gadījumā neskrieniet ar izstrādājumu motora darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.
• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekādā gadījumā nemēģiniet veikt regulēšanu motora darbības laikā.
• Nekad neatstājiet izstrādājumu bez uzraudzības motora darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas aprīkojums nerotē.
• Zāles plāvēja vibrācija darbības laikā var atšķirties no vibrācijas vērtības, kas norādīta Tehniskie dati lpp. 262. Atšķirības ir atkarīgas no zāles plāvēja izmantošanas veida. Ja zāles plāvējs tiek lietots bieži vai ilgstoši, regulāri ieturiet pauzes, lai novērstu vibrācijas radītas traumas.

Norādījumi par drošu darbu

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

- Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja

negadijums tomēr notiek. Laujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet valējas kurpes un neejiet ar basām kājām.
• Uzvelciet izturīgas garās bikses.
• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.
• leteicams izmantot dzirdes aizsarglidzeklus.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Nelietojiet izstrādājumu ar drošības ierīcēm, kas ir bojātas vai nedarbojas pareizi.
• Nenonemiet un nepārveidojiet drošības ierīces.
• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas vai nedarbojas pareizi, sazinieties ar Husqvarna apkopes dienesta pārstāvi.

Griezēja pārsega pārbaude

Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

- Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu.

Drošības atslēgas pārbaude

Drošības atslēga ir zem akumulatora pārsega. Drošības atslēga savieno akumulatoru, kas dzinējam nodrošina jaudu.

• Lai pārbaudītu drošības atslēgu, iedarbiniet un izslēdziet motoru.
• Ja drošības atslēga darbojas pareizi, motoru var iedarbināt tikai, kad drošības atslēga tiek pagriezta pozīcijā “1”. (Att. 16)

Motora bremžu roktura pārbaude

Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

• Iedarbiniet ierīci. Skatiet: Izstrādājuma ieslēgšana lpp. 257.
• Atbrīvojiet dzinēja bremžu rokturi. (Att. 17)
• Pārliecinieties, vai izstrādājums ir apstādināts. Ja dzinējs neapstājas 3 sekundēs, lieciet pilnvarotā Husqvarna apkopes pārstāvim noregulēt dzinēja bremzes.

ledarbināšanas ierobežotāja pārbaude

Pārbaudiet iedarbināšanas ierobežotāju, lai pārliecinātos, ka tas novērš dzinēja darbību.

1. Nospiediet motora bremžu rokturi roktura virzienā. ledarbināšanas ierobežotājs aptur kustību.

2. Izstumiet iedarbināšanas ierobežotāju. (Att. 18)

3. Atlaidiet iedarbināšanas ierobežotāju un pārliecinieties, ka tas atgriežas sākotnējā pozīcijā.

Akumulatora drošība

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojiet Husqvarna atkārtoti uzlādējamos akumulatorus kā barošanas avotu tikai saistītiem Husqvarna izstrādājumiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu izstrādājumu strāvas avotu.
• Nelietojiet vienreiz lietojamās baterijas.
• Elektriskās strāvas trieciena risks. Nesavienojiet akumulatora spailes ar atslēgām, monētām, skrūvēm vai citiem metāla priekšmetiem. Tas var izraisīt akumulatora īssavienojumu.
• Neievietojiet nekādus priekšmetus akumulatora gaisa atverēs.
• Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var sprāgt un radīt apdegumus un/vai kīmiskos apdegumus.
• Akumulatoru nedrikst paklaut lietus un mitruma ietekmei.
• Akumulatoru nedrikst paklaut mikrovilnu un augsta spiediena ietekmei.
• Akumulatoru nedrikst izjaukt vai saspiest.
• Ja rodas noplūde no akumulatora, nelaujiet škīdrumam saskarties ar ķerneni vai acīm. Ja pieskaraties škīdrumam, nomazgājiet skarto vietu ar lielu daudzumu ūdens un meklējiet medicīnisko palīdzību.
• Izmantojiet akumulatoru zāles plāvējā tikai, ja apkārtējās vides temperatūra ir diapazonā no 5 līdz 40 °C.
• Izmantojiet akumulatora lādētāju tikai, ja apkārtējās vides temperatūra ir diapazonā no 5 līdz 40 °C.
• Akumulators netiks uzlādēts, ja akumulatora temperatūra pārsniedz 50 °C.
• Netīriet akumulatoru un tā lādētāju ar ūdeni. Skatiet šeit: Akumulatora un akumulatora lādētāja tīrīšana lpp. 259.
• Nelietojiet bojātu akumulatoru.
• Uzglabājiet akumulatorus vietā, kur tuvumā nav metāla priekšmetu, piemēram, naglu, monētu, rotaslietu.

Akumulatora lādētāja drošības norādes

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

- Izmantojiet QC akumulatoru lādētājus tikai Husqvarna rezerves akumulatoru uzlādei.

• Pastāv elektriskās strāvas trieciena vai īssavienojuma risks. Neievietojiet nekādus priekšmetus lādētāja gaisa atverēs. Nemēginiet izjaukt akumulatora lādētāju. Nesavienojiet lādētāja spailes ar metāla priekšmetiem. Izmantojiet pārbaudītu elektrotīkla kontaktligzdu.
• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Zināmos apstāklos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu smagu vai nāvējošu traumu gūšanas risku, ieteicams tām personām, kurām ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar ārstu un medicīniskā implantāta ražotāju.
• Regulāri pārliecinieties, ka akumulatora lādētāja barošanas kabelis nav bojāts un saplaisājis.
• Nevelciet akumulatora lādētāju aiz barošanas kabela. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, velciet aiz kontaktspraudna. Nevelciet aiz barošanas kabela.
• Nenovietojiet barošanas kabeli un pagarinājuma kabelus ūdens, ellas un asu apmaļu tuvumā. Raugieties, lai kabelis netiktu iespiests durvīs, žogos un līdzīgās konstrukcijās. Lādētājs var ieslēgties.
• Netīriet akumulatora lādētāju ar ūdeni.
• Akumulatora lādētāju drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām vai bez pieredzes un zināšanām tikai atbildīgās personas uzraudzībā vai pēc akumulatora lādētāja drošas lietošanas norādījumu saņemšanas un iespējamo risku izprašanas. Bērni nedrīkst spēlēties ar akumulatora lādētāju. Ierīces tīrīšanu un apkopi bērni drīkst veikt tikai atbildīgās personas uzraudzībā.
• Neizmantojiet akumulatora lādētāju tādu akumulatoru uzlādei, kas nav atkārtoti uzlādējami.
• Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju, tuvumā. Nepārklājiet akumulatora lādētāju. Ja konstatējat dūmus vai uguni, izraujiet akumulatora lādētāja kontaktspraudni.
• Nelietojiet bojātu akumulatora lādētāju.
• Uzlādējiet akumulatoru tikai tādās telpās, kur ir laba gaisa plūsma un nav saules gaismas. Neuzlādējiet akumulatoru mitrumā.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Lai nepieļautu nejaušu iedarbināšanu apkopes laikā, pagrieziet drošības atslēgu stāvoklī “0” un izņemiet akumulatoru. Uzgaidiet vismaz 5 sekundes, pirms sākat apkopi.
• Veiciet tikai tos apkopes darbus, kas norādīti lietošanas rokasgrāmatā. Sarežģīti un profesionāli remontdarbi jāveic pilnvarotā apkopes uznēmumā.

Lai saņemtu papildinformāciju, sazinieties ar tuvāko apkopes pārstāvi.

• Veiciet apkopes darbus pareizi, lai palielinātu izstrādājuma darbmūžu un samazinātu nelaimes gadījumu risku.
• Nomainiet bojātās, nodilušās un salūzušās detaļas. Izmantojiet tikai oriģinālās ražotāja rezerves daļas. Citas rezerves daļas var izraisīt izstrādājuma bojājumus un palielināt negadījumu risku.
• Nenoņemiet un nepārveidojiet drošības ierīces, lai neradītu traumas.

• Lietojot griešanas aprīkojumu, uzvelciet izturīgus cimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

• Uzturiet griezēja malas ir asas un tīras, lai nodrošinātu vislabāko un drošāko veiktspēju.

• Laujiet izstrādājumu regulāri pārbaudīt apkopes centra darbiniekiem un veikt nepieciešamos regulēšanas un remonta darbus.
• levērojiet piederumu maiņas norādījumus. Lietojiet tikai ražotāja apstiprinātos piederumus.
• Kad izstrādājumu neizmantojat, turiet to, akumulatoru un akumulatora lādētāju atstatu vienu no otra sausās un slēgtās telpās. Nodrošiniet, lai bērni un nepiederošas personas nepiekļūst izstrādājumam, akumulatoram vai akumulatora lādētājam.

Montāža

levads

BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet sadaļu par drošību.

BRĪDINĀJUMS: Lai nepieļautu nejaušu iedarbināšanu montāžas laikā, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes.

Roktura montāža

1. Nolokiet augšējo rokturi uz priekšu.

2. Pievelciet rokturus. (Att. 19)

3. Velciet rokturi uz aizmuguri, līdz tas ir gala pozīcijā.
4. Nolokiet augstuma regulēšanas sviru uz leju un ievietojiet to rievā. (Att. 20)
5. Ar kāju nospiediet augstuma regulēšanas sviru. (Att. 21)

Roktura augstuma regulēšana

1. Pārliecinieties, ka augstuma regulēšanas svira atrodas gropē. Ar kāju nospiediet augstuma regulēšanas sviru, ja tā neatrodas gropē. (Att. 21)
2. Ar kāju iespiediet augstuma regulēšanas sviru.
3. Novietojiet rokturi pareizajā pozīcijā un atlaidiet rokturi. (Att. 22)

Lietošana

levads

BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.
• Informācija par izstrādājuma daḥām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet Husqvarna Connect lietotni savā mobilajā ierīcē.
2. Registrējieties Husqvarna Connect lietotnē.
3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai savienotu un registrētu produktu.

Izstrādājuma iestatīšana darba stāvoklī

1. Samontējiet rokturi. Skatiet šeit: Roktura montāža lpp. 256.
2. Noregulējiet roktura augstumu. Skatiet šeit: Roktura augstuma regulēšana lpp. 256.

IEVĒROJIET: Pārbaudiet, vai kabeli nav pārāk nospriegoti. Pārāk liels spriegojums var izraisīt kabela bojājumus, kad rokturis tiek noliekts transportēšanas stāvoklī.

BRĪDINĀJUMS: Nelietojiet zāles plāvēju, kamēr tā rokturis nav pilnībā uzlocīts un iestatīts kādā no atbilstošajām augstuma pozīcijām. Skatiet šeit: Roktura augstuma regulēšana lpp. 256.

Griešanas augstuma regulēšana

Plaušanas augstumu var noregulēt 6 dažādās pozīcijās.

1. Lai palielinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz aizmuguri. (Att. 23)
2. Lai samazinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz priekšu.

IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi.

Akumulators

BRĪDINĀJUMS: Pirms izmantojat akumulatoru, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. Izlasiet ari akumulatora un akumulatora lādētāja komplektā iekļauto lietotāja rokasgrāmatu un pārliecinieties, vai izprotat to.

Glabājiet akumulatoru un tā lādētāju pareizā apkārtējās vides temperatūrā.

	Apkārtējās vides temperatūra
Akumulatora darbi-nāšana	5–40 °C
Akumulatora uzlāde 5	-40 °C

Akumulatora status

Displejā ir redzams akumulatora atlikušais uzlādes līmenis un akumulatora klūdu ziņojumi. Nospiediet akumulatora indikatora pogu, lai saņemtu informāciju par akumulatora uzlādes stāvokli. Ja radusies klūda, iedegas akumulatora brīdinājuma simbols. Skatiet šeit: Akumulators lpp. 260.

(Att. 24)

LED indikatori	Akumulatora status
Deg visi LED indikatori	Pilnībā uzlādēts (76–100%)
Deg 1., 2. un 3. LED indikators	Akumulatora uzlādes lī-menis ir 51–75%.
Deg 1. un 2. LED indikators	Akumulatora uzlādes lī-menis ir 26–50%.
Deg 1. LED indikators	Akumulatora uzlādes lī-menis ir 6–25%.
Mirgo 1. LED indikators	Akumulatora uzlādes lī-menis ir 0–5%.

Akumulatora uzlāde

Pirms pirmās lietošanas reizes uzlādējiet akumulatoru. Akumulators ir tikai 30% uzlādēts, kad tiek piegādāts klientam.

Piezīme: Pievienojiet akumulatora lādētāju strāvas avotam, kura spriegums un frekvence atbilst uz datu plāksnītes norādītajiem.

Akumulators netiek lādēts, ja tā temperatūra pārsniedz 50 °C. Akumulatora lādētājs samazina akumulatora temperatūru, pirms tiek sākta uzlāde.

1. Savienojiet vienu akumulatora lādētāja strāvas vada galu ar akumulatora lādētāja ligzdu.
2. Savienojiet akumulatora lādētāja strāvas vada otru galu ar zemētu kontaktligzdu. Vienreiz iemirgosies akumulatora lādētāja zaļais LED indikators. (Att. 25)
3. levietojiet akumulatoru lādētājā. Kad akumulators ir pareizi savienots ar akumulatora lādētāju, tajā deg zaļais indikators. (Att. 26)
4. Kad deg visi akumulatora LED indikatori, akumulators ir pilnībā uzlādēts. Akumulatora uzlādes laiks nedrīkst pārsniegt 24 stundas.
5. Lai atvienotu akumulatora lādētāju no kontaktligzdas, velciet kontaktdakšu, nevis strāvas vadu.
6. Izņemiet akumulatoru no lādētāja.

Izstrādājuma ieslēgšana

1. Atveriet akumulatora vāku.
2. Akumulatora turētājā ievietojiet uzlādētu akumulatoru.
3. Pagrieziet drošības atslēgu stāvoklī "1". (Att. 27)
4. Stāviet aiz izstrādājuma.
5. Atbrīvojiet iedarbināšanas ierobežotāju. (Att. 18)
6. Nospiediet motora bremžu rokturi roktura virzienā. (Att. 28)

Funkcijas SaveE™ izmantošana

Izstrādājumam ir akumulatora energijas taupīšanas funkcija (SaveE™), kas nodrošina ilgāku akumulatora darbības laiku.

• Lai sāktu funkciju, nospiediet pogu SaveE ™ pozīcijā “1”. (Att. 29)
• Lai apturētu funkciju, nospiediet pogu SaveE™ pozīcijā “0”.

Piezīme: Funkcija SaveE™ tiek apturēta automātiski, ja reljefa apstākļu dēļ ir nepieciešama augstāka jauda. Funkcija SaveE™ automātiski tiek atsākta atkal, kad to atļauj reljefa apstākļi.

Lielas slodzes funkcija

Ja ar produktu tiek griezta gara vai mitra zāle, dzinējs automatiski palielina apgriezienu skaitu. Kad liela jauda nav nepieciešama, dzinējs pāriet atpakal standarta režimā.

Motora noslāpšana

Darbības laikā asmens un motors var īslaicīgi apstāties škēršlu dēl, piemēram, uzkrājoties zālei zem plaušanas pārsega. Ja tā notiek un motora bremzes rokturis ir nospiests, zāles plāvējs mēgina automatiski atsākt darbību. Ja zāles plāvējs neatsāk darboties 5–10 sekunžu laikā, var būt nepieciešams iztīrīt plaušanas pārsega apakšdaļu. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Produkta tīrīšana lpp. 259.

BRĪDINĀJUMS: Ja motors apstājas, zāles pļāvējs automatīiski mēgina atsākt darbu pēc 5–10 sekundēm. Nogaidiet vismaz 15 sekundes un tikai tad veiciet plaušanas pārsega pārbaudi.

BRĪDINĀJUMS: Pirms plaušanas pārsega pārbaudes atlaidiet motora bremzes rokturi, pagrieziet drošības atslēgu stāvoklī 0, izņemiet akumulatoru un uzgaidiet vismaz 5 sekundes. Pastāv traumas gūšanas risks, ja šķērslis tiek noņemts un zāles plāvējs nejauši sāk darboties.

Izstrādājuma izslēgšana

BRĪDINĀJUMS: Pagrieziet drošības atslēgu pozīcijā “0”, pirms novēršat uzmanību no izstrādājuma

1. Atlaidiet motora bremžu rokturi, lai apturētu motoru. (Att. 30)
2. Atveriet akumulatora pārsegu un pagrieziet drošības atslēgu stāvoklī “0”. (Att. 31)
3. Lai iznemtu akumulatoru, nospiediet abas atbrivošanas pogas un iznemiet akumulatoru. (Att. 32)
4. Ja akumulatora uzlādes līmenis ir nepietiekams, uzlādējiet akumulatoru. Papildinformāciju skatiet sadalā Akumulatora uzlāde lpp. 257.

Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmenus. Lietojot trulu asmeni, plaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma klūst dzeltena. Ass asmens ari patērē mazāk energijas nekā truls asmens.
• Neplaujiet vairāk par 13 no zāles garuma. Vispirms plaujiet ar lielu plaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet plaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ħoti gara, plaujiet lēni un, ja nepieciešams, dariet to divreiz.
• Katru reizi plaujiet dažādos virzienus, lai zālienā neatstātu svītras.
• Uzturiet plaušanas pārsegu tīru. Zāles un netīrumu uzkrāšanās plaušanas pārsega iekšpusē var pasliktināt plaušanas rezultātu. Skatiet: Produkta tīrīšana lpp. 259.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodalu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi.

Papildinformāciju skatiet šeit: www.husqvarna.com.

Tehniskās apkopes grafiks

Apkopes intervāli tiek aprēkināti atbilstoši produkta ikdienas lietošanai. Intervāli mainās, ja produktu neizmanto ikdienā.

Apkopei, kas atzimēta ar zīmi*: norādījumus skatiet šeit: Drošība lpp. 251.

	Katrā lie-tošanas reizē	Reizi mē-nesī	Katru se-zonu
Veiciet vispārīgu pārbaudi. X
Notīriet produktu. X
Notīriet vietu ap roktura augstuma regulēšanas sviru. X
Pārbaudiet iedarbināšanas ierobežotāju. * X
Pārliecinieties, vai produkta drošības ierīces darbojas pareizi. * X
Pārbaudiet plaušanas aprīkojumu. X
Pārbaudiet plaušanas pārsegu. * X
Pārbaudiet motora bremžu rokturi. * X
Pārbaudiet, vai akumulators nav bojāts. X
Pārbaudiet akumulatora uzlādi. X
Pārliecinieties, vai akumulatora atbrīvošanas pogas darbojas pareizi un vai pro-dukta akumulators tiek fiksēts vietā.	X
Pārbaudiet, vai nav akumulatora bojājumu un pārliecinieties, ka tas darbojas pareizi.		X
Pārbaudiet savienojumus starp akumulatoru un produktu. Pārbaudiet arī savie-nojumu starp akumulatoru un akumulatora lādētāju.			X

Vispārējas pārbaudes veikšana

• Pārliecinieties, vai uzgriežni un skrūves uz izstrādājuma ir cieši pievilkti.
• Pārliecinieties, vai produkta kabeli nav novietoti tā, ka tie var tikt bojāti.

Produkta tīrīšana

• Plastmasas daļas notīriet ar tīru un sausu drāniņu.
• Produkta tīrīšanai neizmantojiet ūdeni. Ūdens var iekļūt akumulatorā vai dzinējā un rādīt īssavienojumu vai produkta bojājumus.
• Produktu nedrīkst skalot ar augstspiediena ūdens strūklu.
• Nekādā gadījumā nelejiet ūdeni tieši uz dzinēja.
• Izmantojiet suku, lai notīritu lapas, zāli un netīrumus.

Akumulatora un akumulatora lādētāja tīrīšana

BRĪDINĀJUMS: Netīriet akumulatoru un tā lādētāju ar ūdeni.

BRĪDINĀJUMS: Akumulatora tīrīšanai neizmantojiet kīmikālijas.

• Pirms ievietojat akumulatoru lādētājā, pārliecinieties, ka akumulators un akumulatora lādētājs ir tīrs un sauss.
• Tiriet akumulatora spailes ar saspiestu gaisu vai izmantojiet mīkstu un sausu drānu.

- Tīriet akumulatora un lādētāja virsmas ar mīkstu un sausu drānu.

Vietas notīrīšana ap roktura augstuma regulēšanas sviru

- Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus. (Att. 33)

Griešanas aprīkojuma pārbaudīšana

BRĪDINĀJUMS: Lai nepieļautu nejaušu iedarbināšanu, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes.

BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.
2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai truls.

Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Laujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar škērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai ari tas ir jānomaina.

Asmens maina

Skatiet šeit: Tehniskie dati lpp. 262 Informāciju par pareizu asmens veidu skatiet šeit:

BRĪDINĀJUMS: Fiksējiet asmeni ar koka gabalu, lai, nomainot asmeni, nesavainotu pirkstus. Asmeni var pārvietot, kad motors ir izslēgts, citādi starp asmeni un nekustīgajām daļām var tikt iespiesti pirksti.

1. Fiksējiet asmeni ar koka gabalu. (Att. 34)
2. Izskrūvējiet asmeņa skrūvi, noņemiet paplāksnes un asmeni. (Att. 35)
3. Pārbaudiet, vai nav bojāts asmens balsts un asmens skrūve.

4. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, ka tā nav saliekta.

5. Kad piestiprināt jauno asmeni, vērsiet asmens saliektos galus plaušanas pārsega virzienā. (Att. 36)

6. Pārliecinieties, ka asmens ir salāgots ar dzinēja vārpstas vidusdaļu.
7. Fiksējiet asmeni ar koka gabalu. Piestipriniet paplāksnes un piegrieziet skrūvi ar 23–28 Nm griezes momentu. (Att. 37) (Att. 35)
8. Ar roku pagrieziet asmeni un pārbaudiet, vai tas griežas brīvi.

BRĪDINĀJUMS: Uzvelciet biezus cimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

1. ledarbiniet produktu, lai pārbaudītu asmeni. Ja asmens nav pareizi piestiprināts, produkts vibrē vai plaušanas rezultāts nav apmierinošs.

Problēmu novēršana

Akumulators

LED indikators uz akumulatora	Cēlonis Risinājums
LED indikators mirgo zaļā krāsā.	Zems akumulatora spriegums.	Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 257.
Mirgo akumulatora kļū-das LED indikators.	Akumulators ir pārāk auksts vai pārāk karsts, lai to lietotu.	Laujiet, lai akumulators atdziest, vai ienesiet to telpā, lai sasildī-tu. Kad akumulators ir sasniedzis pareizu temperatūru, to var atkal lietot. Izmantojiet akumulatoru zāles plāvējā tikai, ja apkār-tējās vides temperatūra ir diapazonā no 5 līdz 40 °C.
	Akumulators ir tukšs.	Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 257.
Iedegas akumulatora kļūdas LED indikators.	Ir radusies vispārēja akumulatora kļūda.	Sazinieties ar Husqvarna apkopes sniedzēju.

Akumulatora lādētājs

LED indikators uz akumulatora lādētāja	Cēlonis Risinājums
Mirgo vai iedegas klū-das LED indikators.	Akumulatora lādētājs ir pārāk auksts vai pārāk karsts, lai to lietotu.	Laujiet, lai akumulatora lādētājs atdziest, vai pārvietojiet lādētā-ju uz telpām, lai tas sasilst. Kad akumulatora lādētājs sasniedz pareizu temperatūru, to var atkal lietot. Izmantojiet akumulatora lādētāju tikai tad, ja apkārtējās vides temperatūra ir diapazonā no 5 līdz 40 °C.
	Citas klūdas. Sazinieties	ar Husqvarna apkopes sniedzēju.

Zāles plaujmašina

Brīdinājuma indikators (klūdas LED indikators) atrodas zem akumulatora vāka.

Problēma	Kļūdu LED indikatora mirgošanas reižu skaits	Cēlonis Risinājums
Mirgo kļūdas gais-mas diode. Produkts darbojas nepareizi.	5	Asmens ir blokēts.	Lai nepieļautu nejaušu iedarbināšanu, pagrieziet drošī-bas atslēgu stāvoklī “0”. Izņemiet akumulatoru un uzgai-diet vismaz 5 sekundes. Noņemiet iespējamos šķēršļus un pārliecinieties, ka asmens brīvi griežas. Ja problēma joprojām pastāv, sazinieties ar Husqvarna apkopes dienesta pārstāvi.
		Motora apgriezienu skaits būtiski samazi-nās, un motors ap-stājas.	Palieliniet plaušanas augstumu. Skatiet šeit: Griešanas augstuma regulēšana lpp. 256.
	10	Motora vadības bloks ir pārāk karsts	Apturiet motoru un uzgaidiet, līdz tas atdziest.
Mirgo kļūdas gais-mas diode. Produkts apstājas.	0	Akumulatora savie-notāja kļūda.	Pārbaudiet akumulatora savienotāju.
	3 Dzinēja pārslodze.		Palieliniet plaušanas augstumu. Skatiet šeit: Griešanas augstuma regulēšana lpp. 256.
	8	Zems akumulatora uzlādes līmenis.	Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 257.
	9	Akumulatora kļūda vai netiek saņemts signāls no akumula-tora.	Ievietojiet akumulatoru pareizi un pārbaudiet akumulato-ra savienotāju. Ja mirgo kļūdas LED indikators uz aku-mulatora. Skatiet šeit: Akumulators lpp. 260
	12	Nepareiza iedarbinā-šana. Dzinēja brem-žu rokturis nospiests pirms dzinēja iedarbi-nāšanas.	Atlaidiet dzinēja bremžu rokturi un uzgaidiet apmēram 5 sekundes. Lai iedarbinātu produktu, vēlreiz nospiediet dzinēja bremžu rokturi.
Citas kļūdas.	Ja rodas citas kļūdas, pagrieziet drošības atslēgu stāvoklī “0”, izņemiet akumulatoru un sazinieties ar Husqvarna apkopes dienesta pārstāvi.

Pārvadāšana, glabāšana un utilizēšana

levads

atslēgu stāvoklī “0”, izņemiet akumulatoru un uzgaidiet vismaz 5 sekundes.

BRĪDINĀJUMS: Lai nepieļautu nejaušu iedarbināšanu transportēšanas un uzglabāšanas laikā, pagrieziet drošības

Izstrādājuma novietošana transportēšanas stāvoklī

1. Ar kāju spiediet augstuma regulēšanas sviru. (Att. 38)
2. Pavelciet rokturi uz augšu un izvelciet roktura augstuma regulēšanas sviru no rievas.
3. Nolokiet rokturi uz priekšu, līdz tas ir sasniedzis gala pozīciju. (Att. 39)
4. Nolokiet augstuma regulēšanas sviru uz plaušanas pārsega pusi. (Att. 40)
5. Atlaidiet roktura fiksatorus. (Att. 41)
6. Nolokiet augšējo rokturi uz aizmuguri. (Att. 42)

Transportēšana

• Uz iekļautajiem litija jonu akumulatoriem attiecas likumu prasības par bīstamajām precēm.
• Komerciālai transportēšanai ir jāievēro īpašās prasības uz iepakojuma un uzlīmēm.
• Noteikti ievērojiet notiekumus, kas attiecas uz bīstamiem materiāliem, kad produktu sagatavojat transportēšanai. Spēkā var būt vietēji noteikumi.
• Transportēšanas laikā izņemiet akumulatoru.
• Uzlieciet lenti uz akumulatora savienotājiem un pārliecinieties, vai akumulators transportēšanas laikā nevar kustēties.
• Transportēšanas laikā nostipriniet produktu.

Glabāšana

• Pirms uzglabāšanas laujiet zāles plāvējam atdzist.
• Glabāšanas laikā izņemiet akumulatoru.
• Lai novērstu nelaimes gadījumus, produkta glabāšanas laikā akumulatoram ir jābūt atvienotam no produkta.
• Turiet akumulatora lādētāju slēgtā un sausā vietā.

• Turiet akumulatoru un akumulatora lādētāju sausā vietā, kur nav mitruma vai sala ietekmes.

• Uzglabāšanas laikā atvienojiet akumulatoru no akumulatora lādētāja.

• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.
• Uzglabājiet zāles pīāvēju vietā, kur apkārtējā temperatūra ir diapazonā no -10 °C līdz 40 °C.
• Uzglabājiet akumulatoru vietā, kur apkārtējās vides temperatūra ir diapazonā no 5 °C līdz 25 C un akumulatoru neapspīd tieša saules gaisma.
• Uzglabājiet akumulatora lādētāju vietā, kur apkārtējā temperatūra ir diapazonā no 5 °C līdz 45 °C un lādētāju neapspīd tieša saules gaisma.
• Akumulatora uzlādes līmenim pirms ilgstošas glabāšanas jābūt 30–50%.
• Glabājiet produktu, akumulatoru un akumulatora lādētāju slēgtā vietā, kas nav pieejama bērniem un nesankcionētiem personām.
• Notīriet zāles plāvēju un pārliecinieties, ka zāles uztvērējs ir tukšs.
• Veiciet tikai tās apkopes darbības, kas norādītas lietotāja rokasgrāmatā. Skatiet: Tehniskās apkopes grafiks lpp. 258.
• Pilnībā notīriet zāles pļāvēju, pirms novietojat to ilgstošai uzglabāšanai.

Atbrīvošanās no produkta

Simboli uz produkta vai tā iepakojuma norāda, ka no šī produkta nedrīkst atbrīvoties kā no sadzīves atkritumiem. Tas ir jānodod atbilstošā elektrisko un elektronisko ierīču pārstrādes uzņēmumā.

Nodrošinot, ka šis izstrādājums tiek pareizi pārstrādāts, varat palīdzēt novērst iespējamo negatīvo ietekmi uz vidi un cilvēkiem. Pretējā gadījumā tiek veikta nepareiza šī izstrādājuma utilizēšana. Lai uzzinātu vairāk par šī izstrādājuma pārstrādi, sazinieties ar vietējo pašvaldību, atkritumu pārstrādes uzņēmumu vai veikalu, kurā iegādājāties šo izstrādājumu.

(Att. 43)

Tehniskie dati

	LB 144i
Pļaušanas motors
Motora tips BLDC (bezsuku) 36 V
Motora apgriezienu skaits — SavE, apgr./min 2600/min
Motora apgriezienu skaits — nominālais, apgr./min 3200/min
Motora apgriezienu skaits — liela slodze, apgr./min 3500/min
Motora jauda — maks., kW 0,9
Motora jauda — nominālā, kW 0,75
Piedziņas motors
Motora jauda — nominālā, kW NAV PIEEJAMS
Kustības ātrums, km/h NAV PIEEJAMS
Ātruma regulēšanas līmeņi NAV PIEEJAMS
Svars
Svars (bez akumulatora), kg 15,5
Svars (ietverts viens BLi30), kg 17,5
Akumulators
Akumulatora tips Husqvarna akumulatoru sērija
Akumulatora darbības laiks
Akumulatora darbības laiks, minimālais (brīvgaita), ar ieslēgtu funkciju SavE un vienu Husqvarna 7,5 Ah akumulatoru (Bli30).	170
Akumulatora darbības laiks, minimālais (brīvgaita) ar ieslēgtu standarta režī-mu, ar vienu Husqvarna 7,5 Ah akumulatoru (Bli30).	135
Trokšņa emisija 46
Skaņas jaudas līmenis, izmērītais dB (A) 90
Skaņas jaudas līmenis, garantētais LWA dB (A) 92
Skaņas līmeņi 47
Skaņas spiediena līmenis pie operatora auss, dB (A) 77
Vibrācijas līmeņi 48
Rokturis, m/s2	0,7
Pļaušanas aprīkojums
Pļaušanas augstums, mm 25–75
Pļaušanas platums, cm 44
Asmeņu standarts Mulčēšana, 5298073-10
Asmeņu piederums NAV PIEEJAMS

Apstiprinātie akumulatori Tips Akumulatora ietilpī-		ba, Ah	Spriegums (V) Svars, mārciņas/kg
40-B140	Litija jonu	4,0	36	2,6/1,2

Apstiprinātie akumulatori Tips Akumulatora ietilpī-	ba, Ah	Spriegums (V) Svarš, mārciņas/kg
BLi30 Litija jonu 7,5 36 4,2/1,9

Apstiprinātie lādētāji norādītajiem akumulatoriem, BLi leejas sprie-gums, V	Frekvence, Hz Jauda, W
40-C80 100–240 50–60 68,8
QC250 220–240 50 250

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums:

Apraksts Zāles plaujmašina
Zīmols Husqvarna
Tips/modelis LB 144i
Identifikācija Ar sērijas	numuriem no 2022 un turpmākiem sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Noteikums Apraksts
2006/42/EK “par iekārtām”
2014/30/ES “par elektromagnētisko savietojamību”
2000/14/EK “par trokšna emisiju vidē”
2011/65/ES	Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīko-jumos

un ir ievēroti zemāk norāditie saskaņotie standarti un/vai tehniskie dati: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

Informētā valsts iestāde: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden ir apstiprinājusi atbilstību Eiropas Padomes direktīvai 2000/14/EK, atbilstības izvērtēšanas kārtībai: VI pielikums.

Lai iegūtu informāciju par trokšna emisiju, skatiet šeit: Tehniskie dati lpp. 262.

Huskvarna, 2022-11-24

△ ∂ ∂ ∂

Claes Losdal, nodalas vadītājs/dārzkopības izstrādājumi, Husqvarna AB

Atbildīgais par tehnisko dokumentāciju

Inhoud

Inleiding.... 266
Veiligheid.... 267
Montage....272
Werking....273
Onderhoud....275

Probleemoplossing.... 276
