BRUKSANVISNING LB 144i HUSQVARNA

• Start produktet. Se Sådan startes produktet på side

Sådan startes produktet

14. Aku (lisatarvik)

• Huskvarna, 2022-11-24 Claes Losdal, menadžer razvoja / baštenski proizvodi, Husqvarna AB Odgovoran za tehničku dokumentaciju 1869 - 005 - 31.08.2023 413Innehåll Introduktion p. 414

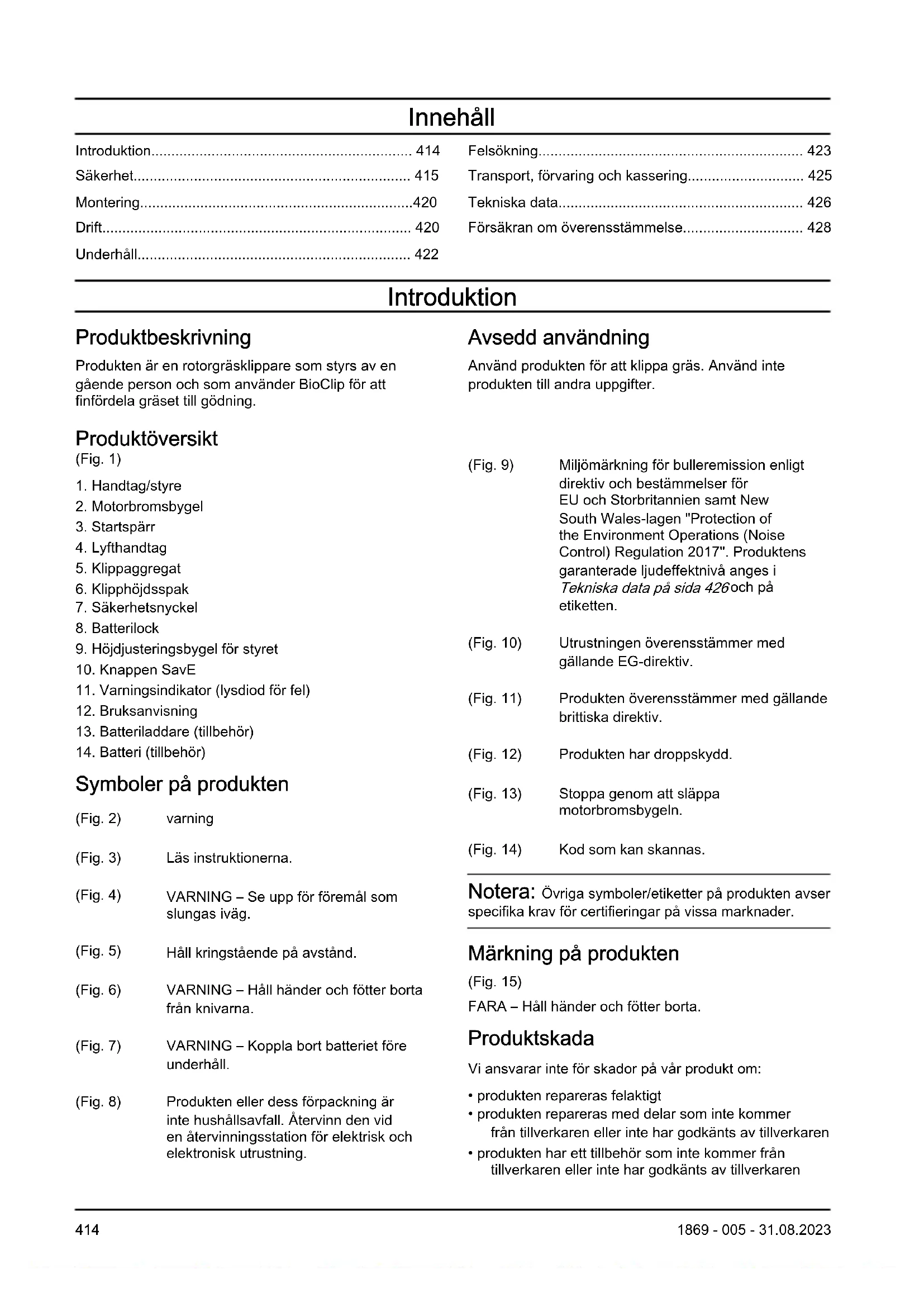

• Säkerhet p. 415
• Montering p. 420
• Drift p. 420
• Underhåll p. 422
• Felsökning p. 423
• Transport, förvaring och kassering p. 425
• Tekniska data p. 426
• Försäkran om överensstämmelse Introduktion Produktbeskrivning Produkten är en rotorgräsklippare som styrs av en gående person och som använder BioClip för att finfördela gräset till gödning. Avsedd användning Använd produkten för att klippa gräs. Använd inte produkten till andra uppgifter. Produktöversikt (Fig. 1) p. 428

9. Höjdjusteringsbygel för styret

Symboler på produkten (Fig. 2) varning (Fig. 3) Läs instruktionerna. (Fig. 4) VARNING – Se upp för föremål som slungas iväg. (Fig. 5) Håll kringstående på avstånd. (Fig. 6) VARNING – Håll händer och fötter borta från knivarna. (Fig. 7) VARNING – Koppla bort batteriet före underhåll. (Fig. 8) Produkten eller dess förpackning är inte hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning. (Fig. 9) Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New South Wales-lagen "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens garanterade ljudeffektnivå anges i Tekniska data på sida 426 och på etiketten. (Fig. 10) Utrustningen överensstämmer med gällande EG-direktiv. (Fig. 11) Produkten överensstämmer med gällande brittiska direktiv. (Fig. 12) Produkten har droppskydd. (Fig. 13) Stoppa genom att släppa motorbromsbygeln. (Fig. 14) Kod som kan skannas. Notera: Övriga symboler/etiketter på produkten avser specifika krav för certifieringar på vissa marknader. Märkning på produkten (Fig. 15) FARA – Håll händer och fötter borta. Produktskada Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

1869 - 005 - 31.08.2023• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. Allmänna säkerhetsvarningar VARNING: Gå igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer produkten. Om du inte följer instruktionerna nedan kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner som referens. I varningarna syftar begreppet ”produkten” på en produkt som antingen är ansluten till en strömkälla (med sladd) eller drivs av batteri (sladdlöst). Säkerhet i arbetsområdet

• Arbetsområdet ska hållas välordnat och välbelyst. I röriga eller mörka arbetsområden händer det lätt olyckor.

• Använd inte produkten i explosiva miljöer, t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Gnistor från produkten kan antända damm eller ångor.

• Håll barn och åskådare på avstånd när du använder produkten. Om du blir distraherad kan du tappa kontrollen. Elsäkerhet

• Produktens stickpropp måste passa i eluttaget. Förändra aldrig stickkontakten på något sätt. Använd inga adapterkontakter med jordade produkter. Oförändrade stickkontakter och motsvarande vägguttag minskar riskerna för elektriska stötar.

Undvik kroppskontakt med jordade ytor, t.ex. rör, kylare, spisar och kylskåp. Risken för elektriska stötar ökar om kroppen är jordad.

• Utsätt inte produkter för regn eller väta. Om vatten tränger in produkten ökar risken för elstötar.

• Använd inte sladden på fel sätt. Använd inte sladden för att bära eller dra produkten eller för att koppla ur produkten från eluttaget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektriska stötar.

• När du använder en produkt utomhus ska du även använda en förlängningssladd för utomhusbruk. Om du använder en sladd för utomhusbruk minskar risken för elektriska stötar.

• Om det är oundvikligt att köra en produkt i en fuktig miljö ska du använda en jordfelsbrytare. Med jordfelsbrytare minskar risken för elektriska stötar. Personsäkerhet

• Var på din vakt, var uppmärksam på vad du gör och använd sunt förnuft när du använder produkten. Använd inte produkten om du är trött, om du har druckit alkohol eller om du har tagit andra droger eller mediciner. Ett ögonblick av ouppmärksamhet när du använder produkter kan leda till allvarlig personskada.

• Använd personlig skyddsutrustning. Använd alltid ögonskydd. Lämplig skyddsutrustning som ansiktsmask, halkfria skyddsskor, hjälm eller hörselskydd minskar risken för personskador.

• Förebygg att elverktyget startar oavsiktligt. Se till att strömbrytaren är frånslagen innan du ansluter elverktyget till en strömkälla och/eller ett batteri och innan du tar upp eller bär produkten. Risken för olyckor är stor om du bär produkter med fingret på strömbrytaren eller tillför ström till produkter med strömbrytaren påslagen.

• Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på produkten. Skiftnycklar som lämnas kvar i produktens rörliga delar kan orsaka personskada.

• Sträck dig inte för långt. Ha alltid ett stadigt fotfäste och god balans. Det ger dig större kontroll över produkten i oväntade situationer.

• Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

• Om det finns anordningar för anslutning av enheter för uppsamling av damm, se då till att dessa är ordentligt anslutna och att de används på rätt sätt. Dammuppsamling kan minska dammrelaterad fara. 1869 - 005 - 31.08.2023 415• Tillåt inte dig själv att bli för avslappnad, även om du har erfarenhet av regelbunden användning av produkter, så att du börjar strunta i produktsäkerheten. En slarvig handling kan orsaka allvarlig skada på mindre än en sekund. Produktens användning och skötsel

• Använd inte onödig kraft med produkten. Använd den produkt som är rätt för aktuellt syfte. Med rätt produkt utför du ett bättre och säkrare jobb med den hastighet som produkten är utformad för.

• Använd inte produkten om du inte kan starta och stänga av den med strömbrytaren. Produkter som inte kan regleras med strömbrytaren är farliga och måste repareras.

• Koppla bort kontakten från strömkällan och/eller ta ut batteriet (om det kan tas bort) innan du gör några justeringar, byter tillbehör eller förvarar produkter. Sådana förebyggande säkerhetsåtgärder minskar risken för att produkten startas oavsiktligt.

• Förvara produkter utom räckhåll för barn när de inte används. Se till att personer som inte tidigare har hanterat produkter eller som inte har läst instruktionerna inte använder dem. Produkter är farliga om de används av ovana användare.

• Underhåll produkter och tillbehör. Kontrollera att rörliga delar ligger i linje och inte kärvar. Kontrollera även om det finns skadade delar eller om det föreligger andra förhållanden som kan påverka produktfunktionen. Om produkten är skadad ska den repareras innan den används igen. Många olyckor sker på grund av att rätt underhåll inte har utförts på produkter.

• Håll kapverktyg skarpa och rena. Väl underhållna klippande verktyg med vassa eggar kärvar mer sällan och är lättare att kontrollera.

• Använd produkten och tillbehör enligt de här instruktionerna. Tänk på att ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av produkten i andra syften än de avsedda kan resultera i en farlig situation.

• Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor innebär att det inte är säkert att hantera och styra produkten i oväntade situationer. Använda och underhålla batteridrivna verktyg

• Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan utgör en brandrisk när den används med ett annat batteripack.

• Använd endast produkter med särskilt avsedda batteripack. Användning av andra batteripack kan innebära risk för skada och brand.

• När batteripacket inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.

Vid felaktig användning kan vätska spruta ut från batteriet. Undvik kontakt. Om kontakt inträffar av misstag ska du skölja med vatten. Om du får vätska i ögonen ska du uppsöka läkare. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.

• Använd inte ett batteripack eller ett verktyg som är trasigt eller modifierat. Skadade eller modifierade batterier kan fungera på ett oväntat sätt vilket kan leda till brand, explosion eller risk för skada.

• Utsätt inte ett batteripack eller ett verktyg för brand eller extrema temperaturer. Om det utsätts för brand eller temperaturer över 130°C kan en explosion inträffa.

• Följ alla anvisningar för laddning och ladda inte batteripacket eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller temperaturer utanför det specificerade området kan skada batteriet och öka risken för brand. Tjänst

• Låt en kvalificerad reparatör, som endast använder identiska reservdelar, underhålla produkten. På så sätt garanterar du att säkerheten för produkten upprätthålls.

• Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Säkerhetsvarningar för gräsklippare

• Använd inte gräsklipparen i dåligt väder, i synnerhet inte vid risk för blixtnedslag. Det minskar risken att träffas av blixten.

• Kontrollera om det finns vilda djur i området där gräsklipparen ska användas. Vilda djur kan skadas av gräsklipparen under drift.

• Kontrollera noga området där gräsklipparen ska användas och ta bort alla stenar, grejar, kablar, ben och andra främmande föremål. Utslungade föremål kan orsaka personskador.

• Innan du använder gräsklipparen är det viktigt att kontrollera att kniven och knivmonteringen inte är slitna eller skadade. Slitna eller skadade delar ökar skaderisken.

• Kontrollera gräsuppsamlaren ofta med avseende på slitage eller fel. En sliten eller skadad gräsuppsamlare kan öka risken för personskador.

• Se till att skydden sitter på plats. Skydden måste vara i funktionsdugligt skick och vara korrekt monterade. Skydd som är lösa, skadade eller inte fungerar som de ska kan leda till personskador.

• Håll alla kalluftsintag borta från skräp. Blockerade luftintag och skräp kan leda till överhettning eller brandrisk.

• Använd alltid halksäkra skyddsskor när du använder gräsklipparen. Använd aldrig gräsklipparen barfota eller med öppna sandaler. Detta minskar risken för skador på fötterna av den rörliga kniven.

1869 - 005 - 31.08.2023• Ha alltid på dig långbyxor när du använder gräsklipparen. Exponerad hud ökar risken för skador från utkastade föremål.

• Använd inte gräsklipparen i vått gräs. Gå – spring aldrig. Detta minskar risken för att halka och falla, som kan leda till personskador.

• Kör inte gräsklipparen i för branta lutningar. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, som kan resultera i personskador.

• När du arbetar i lutningar ska du alltid stå stadigt, alltid arbeta tvärs över lutningen snarare än uppifrån och ner och vara oerhört försiktig när du byter riktning. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, som kan resultera i personskador.

• Var extremt försiktig när du backar eller drar gräsklipparen mot dig. Var alltid uppmärksam på din omgivning. Då minskar risken för att snubbla under användningen.

• Vidrör inte knivar eller andra farliga rörliga delar medan de fortfarande är i rörelse. Detta minskar risken för skador som orsakas av rörliga delar.

• När du tar bort material som har fastnat eller rengör gräsklipparen måste du se till att alla strömbrytare är avstängda och att batteriet är frånkopplat. Oväntade rörelser av gräsklipparen kan leda till allvarliga personskador.

• När du tar bort material som har fastnat eller rengör gräsklipparen måste du se till att alla strömbrytare är avstängda och ta bort den avaktiverande enheten. Oväntade rörelser av gräsklipparen kan leda till allvarliga personskador. Jordfelsbrytare

• Använd en jordfelsbrytare med en utlösningsström på högst 30 mA. Allmänna säkerhetsanvisningar VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.

• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna produkt används.

• Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en Husqvarna-återförsäljare innan du fortsätter.

• Tänk på att användaren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom.

• Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt.

• Låt aldrig barn eller personer som inte känner till de här instruktionerna använda produkten. Lokala föreskrifter kan ange en åldersgräns för användning.

• Övervaka alltid en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.

• Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.

• Använd inte produkten om den är skadad eller inte fungerar korrekt.

• Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra. Arbetssäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd enbart den här produkten för att klippa gräsmattor. Det är inte tillåtet att använda den för andra uppgifter.

• Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 418

• Se till att du vet hur man snabbt stoppar motorn i en nödsituation.

• Använd inte produkten i regn eller vid blöta förhållanden. Risken för elektriska stötar ökar om vatten kommer in i produkten.

• Använd inte produkten utan att kniven och alla kåpor är korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.

• Se till att kniven inte slår emot föremål som stenar och rötter. Detta kan göra att kniven skadas och böja motoraxeln. En böjd axel orsakar kraftiga vibrationer och risken för att kniven lossnar blir mycket hög.

• Om kniven träffar ett föremål eller om det uppstår vibrationer ska du omedelbart stanna produkten. Stäng av motorn, vrid säkerhetsnyckeln till 0 och ta ur batteriet. Vänta tills alla rörliga delar står stilla. Kontrollera om det finns några skador på produkten. Dra åt lösa delar. Reparera skador och byt ut skadade delar. Låt en godkänd serviceverkstad utföra reparationer.

• Fäst aldrig motorbromsbygeln permanent på handtaget när motorn är igång.

• Ställ produkten på ett stabilt plant underlag och starta den. Se till att kniven inte vidrör marken eller andra föremål.

• Håll dig alltid bakom produkten när du använder den. 1869 - 005 - 31.08.2023 417• Låt alla hjul stå på marken och håll båda händerna på handtaget när du använder produkten. Håll händer och fötter borta från de roterande knivarna.

• Luta inte produkten när du startar motorn eller under användning av produkten.

• Var försiktig när du drar produkten bakåt.

• Lyft aldrig upp produkten när motorn är igång. Om du måste lyfta upp produkten stänger du av motorn, vrider säkerhetsnycken till 0 och tar loss batteriet.

• Gå inte baklänges när du använder produkten.

• Stäng av motorn när du behöver luta produkten för transport eller innan du förflyttar dig över ytor utan gräs, till exempel vägar med grus, sten och asfalt.

• Spring inte med produkten när motorn är igång. Gå alltid när du använder produkten.

• Stäng av motorn innan du ändrar klipphöjden. Gör aldrig justeringar med motorn igång.

• Lämna aldrig produkten utanför ditt synfält med motorn igång. Stäng av motorn och se till att skärutrustningen inte roterar.

• Vibrationerna i produkten under drift kan skilja sig från deklarerat vibrationsvärde i Tekniska data på sida 426 . Skillnaden beror på skillnader i användning av produkten. Om du använder produkten ofta eller under långa perioder bör du ta pauser regelbundet för att förhindra skador till följd av vibrationer. Säkerhetsinstruktioner för drift Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.

• Använd tjockare långbyxor.

• Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

• Vi rekommenderar att du använder hörselskydd. Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med säkerhetsanordningar som är skadade eller som inte fungerar korrekt.

• Ta inte bort och gör inga ändringar på säkerhetsanordningar.

• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är skadade eller om de inte fungerar korrekt ska du kontakta en Husqvarna- serviceverkstad. Kontrollera klippkåpan Klippkåpan dämpar vibrationerna och minskar risken för skador orsakade av kniven.

• Undersök klippkåpan för att se till att där inte finns några skador, t.ex. sprickor. Kontrollera säkerhetsnyckeln Säkerhetsnyckeln finns under batteriluckan. Säkerhetsnyckeln kopplar in batteriet som matar motorn med ström.

• Starta och stäng av motorn för att kontrollera säkerhetsnyckeln.

• Om säkerhetsnyckeln fungerar korrekt startar motorn endast när nyckeln är i position 1. (Fig. 16) Kontrollera motorbromsbygeln Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn.

• Släpp motorbromsbygeln. (Fig. 17)

• Se till att produkten stannar. Om motorn inte stannar inom tre sekunder ska du låta en godkänd Husqvarna-serviceverkstad justera motorbromsen. Kontrollera startspärren Gör en kontroll av startspärren för att se till att den hindrar drift av motorn.

1. Tryck motorbromsbygeln i handtagets riktning.

Startspärren stoppar rörelsen.

2. Tryck ut startspärren. (Fig. 18)

3. Lossa startspärren och se till att den går tillbaka till

ursprungsläget. Batterisäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd endast laddningsbara batterier från Husqvarna som strömkälla för relaterade Husqvarna-produkter. På grund av risken för skador ska du inte använda batteriet som strömkälla för andra enheter.

• Använd inte batterier som inte är laddningsbara.

• Risk för elektrisk stöt. Anslut inte batteripolerna till nycklar, mynt, skruvar eller andra metallföremål. Det kan orsaka kortslutning i batteriet.

• Placera inte föremål i luftspringorna på batteriet.

• Håll batteriet borta från direkt solljus, värme och öppen eld. Batteriet kan explodera och orsaka brännskador och/eller kemiska brännskador.

1869 - 005 - 31.08.2023• Håll batteriet borta från regn och fuktiga förhållanden.

• Håll batteriet borta från mikrovågor och högt tryck.

• Försök inte ta isär eller krossa batteriet.

• Om batteriet läcker ska du inte låta vätskan komma i kontakt med huden eller ögonen. Om du har rört vid vätskan ska du rengöra området med stora mängder vatten och kontakta läkare.

• Använd endast batteriet i produkten när omgivningstemperaturen är 5–40°C.

• Använd endast batteriladdaren när omgivningstemperaturen är 5–40°C.

• Batteriet laddas inte om batteritemperaturen överstiger 50°C.

• Rengör inte batteriet eller batteriladdaren med vatten. Se Rengöra batteriet och batteriladdaren på sida 423

• Använd inte ett skadat batteri.

• Håll batterier som förvaras borta från metallföremål, exempelvis spikar, mynt och smycken. Säkerhet, batteriladdare VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd endast QC-batteriladdare för att ladda utbytesbatterier från Husqvarna.

• Risk för elektrisk stöt eller kortslutning. Placera inte föremål i luftspringorna på laddaren. Försök inte plocka isär batteriladdaren. Anslut inte laddarens kontakter till metallföremål. Använd ett godkänt eluttag.

• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

• Kontrollera regelbundet att strömkabeln till batteriladdaren är oskadad och att inga sprickor finns.

• Lyft inte batteriladdaren i strömkabeln. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra inte i strömkabeln.

• Håll strömkabel och skarvsladdar borta från vatten, olja och skarpa kanter. Var uppmärksam så att inte kabeln kläms i dörrar, stängsel eller liknande. Det kan annars medföra att laddaren blir strömförande.

• Rengör inte batteriladdaren med vatten.

• Batteriladdaren kan användas av barn från 8 år och uppåt och personer med olika funktionshinder eller bristande erfarenhet och kunskap om de hålls under uppsikt eller får instruktioner om säker användning av batteriladdaren och förstår de risker användandet medför. Barn får inte leka med batteriladdaren. Rengöring och underhåll får inte utföras av barn utan tillsyn.

• Ladda aldrig batterier som inte är laddningsbara i batteriladdaren.

• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Täck inte över batteriladdaren. Dra ut stickkontakten till batteriladdaren vid rökutveckling eller brand.

• Använd inte en skadad batteriladdare.

• Ladda endast batteriet inomhus där den inte utsätts för solljus och i ett rum med bra luftflöde. Ladda inte batteriet vid fuktiga förhållanden. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• För att förhindra oavsiktlig start vid underhåll ska du vrida säkerhetsnyckeln till 0 och ta bort batteriet. Vänta i minst fem sekunder innan du påbörjar underhåll.

• Utför endast det underhållsarbete som anges i den här bruksanvisningen. Mer omfattande arbete och professionell reparation ska utföras av en godkänd serviceverkstad. Tala med din närmaste serviceverkstad för mer information.

• Utför underhållsarbete på rätt sätt för att öka produktens livslängd och minska risken för olyckor.

• Byt ut skadade, slitna och trasiga delar. Använd alltid reservdelar i original från tillverkaren. Andra reservdelar kan orsaka skador på produkten och öka risken för olyckor.

• Undvik risken för skador: Ta inte bort och gör inga ändringar på säkerhetsanordningar.

• Använd kraftiga arbetshandskar när du använder skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

• Håll den skärande delen skarp och ren för bästa och säkraste prestanda.

• Låt din serviceverkstad regelbundet kontrollera produkten och göra nödvändiga inställningar och reparationer.

• Följ instruktionerna för byte av tillbehör. Använd endast tillbehör från tillverkaren.

• När den inte används ska du hålla produkten, batteriet och batteriladdaren ifrån varandra på ett torrt och låst utrymme inomhus. Se till att barn och personer som inte är godkända inte kan få tillgång till produkten, batteriet eller batteriladdaren. 1869 - 005 - 31.08.2023 419Montering Introduktion VARNING: Innan du monterar produkten ska du läsa säkerhetskapitlet. VARNING: Förhindra oavsiktlig start vid montering genom att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder. Montera handtaget

1. Fäll fram det övre handtaget.

2. Dra åt handtagsvreden. (Fig. 19)

3. Dra handtaget bakåt tills det är i ändläget.

4. Fäll ned höjdjusteringsbygeln och placera den i

5. Tryck ned höjdjusteringsbygeln med foten. (Fig. 21)

Ställa in höjden på handtaget

1. Se till att höjdjusteringsbygeln är i spåret.

Tryck ner höjdjusteringsbygeln med foten, om höjdjusteringsbygeln inte placeras i spåret. (Fig. 21)

2. Tryck in höjdjusteringsbygeln med foten.

3. Placera styret i rätt läge och släpp handtaget. (Fig.

22) Drift Introduktion VARNING: Innan du använder produkten måste du läsa igenom och förstå kapitlet om säkerhet. Husqvarna Connect Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten:

• Mer produktinformation.

• Information om, och hjälp med, produktdelar och service. Börja använda Husqvarna Connect

2. Utför registreringen i Husqvarna Connect-appen.

3. Följ instruktionerna i Husqvarna Connect-appen för

att ansluta och registrera produkten. Ställa in produkten i arbetsläge

2. Ställ in höjden på handtaget. Se

Ställa in höjden på handtaget på sida 420

OBSERVERA: Se till att kablarna inte är för spända. Om en kabel är för spänd kan den skadas när handtaget fälls till transportläge. VARNING: Använd inte produkten om inte handtaget är helt uppfällt och inställt i något av de aktuella höjdlägena. Se Ställa in höjden på handtaget på sida 420

Ställa in klipphöjden Klipphöjden kan justeras i sex olika lägen.

1. Flytta klipphöjdsspaken bakåt för att höja

klipphöjden. (Fig. 23)

2. Flytta klipphöjdsspaken framåt för att sänka

klipphöjden. OBSERVERA: Ställ inte in för låg klipphöjd. Knivarna kan träffa marken om gräsmattans yta inte är plan. Batteri VARNING: Innan du använder batteriet måste du läsa igenom och förstå kapitlet om säkerhet. Du måste också läsa igenom och förstå den bruksanvisning som medföljer batteriet och batteriladdaren. Förvara batteriet och batteriladdaren i rätt omgivningstemperatur. Omgivningstemperatur Användning av bat- teri 5–40°C Laddning av batteri 5–40°C 420 1869 - 005 - 31.08.2023Batteristatus Displayen visar den återstående batterikapaciteten och om det föreligger problem med batteriet. Tryck på batteriindikatorknappen för att få information om batteriets laddningsstatus. Varningssymbolen på batteriet tänds när ett fel har inträffat. Se Batteri på sida

(Fig. 24) Lysdioder Batteristatus Alla lysdioder är tända Fulladdat (76–100 %) Lysdiod 1, 2 och 3 lyser Batteriet är 51–75% lad- dat. Lysdiod 1 och 2 lyser Batteriet är 26–50% lad- dat. Lysdiod 1 lyser Batteriet är 6–25 % lad- dat. Lysdiod 1 blinkar Batteriet är 0–5% laddat. Ladda batteriet Ladda batteriet före första användning. Batteriet är endast 30% laddat när det levereras till kunden. Notera: Batteriladdaren måste vara kopplad till den spänning och frekvens som anges på typskylten. Batteriet laddas inte om batteritemperaturen är över 50°C. Batteriladdaren sänker batteriets temperatur innan den börjar ladda.

1. Anslut den ena änden av batteriladdarens nätsladd

till batteriladdarens uttag.

2. Anslut den andra änden av batteriladdarens nätsladd

till ett jordat eluttag. Lysdioden på batteriladdaren blinkar grönt en gång. (Fig. 25)

3. Sätt i batteriet i batteriladdaren. Den gröna lampan

på laddaren tänds när batteriet är korrekt anslutet till laddaren. (Fig. 26)

4. När alla lysdioder på batteriet lyser är batteriet

fulladdat. Ladda batteriet i högst 24 timmar.

5. Koppla bort batteriladdaren ur vägguttaget genom att

dra i kontakten, inte i nätsladden.

1. Öppna batteriluckan.

2. Sätt i ett laddat batteri i batterihållaren.

3. Vrid säkerhetsnyckeln till 1. (Fig. 27)

) som ger längre drifttid.

-knappen till läge 1 för att starta funktionen. (Fig. 29)

-knappen till läge 0 för att stoppa funktionen. Notera: SaveE

-funktionen stängs automatiskt av om markförhållandena kräver högre effekt. SaveE

-funktionen startas automatiskt igen när markförhållandena tillåter. Funktion för hög belastning När produkten klipper högt eller vått gräs ökar motorn automatiskt varvtalet. Motorn återgår till standardläge när hög belastning inte längre behövs. Motorn stannar Under drift kan kniven och motorn tillfälligt stanna på grund av hinder, till exempel gräsansamling under klippkåpan. Om detta inträffar och du håller motorbromshandtaget nedtryckt startar produkten om automatiskt. Om produkten inte startar om på 5–10 sekunder kan det vara nödvändigt att göra rent under klippskyddet. Se Rengöra produkten på sida 422

VARNING: Om motorn stannar försöker produkten starta om automatiskt i 5–10 sekunder. Vänta i minst 15 sekunder innan du kontrollerar klippkåpan. VARNING: Innan du kontrollerar klippkåpan: Släpp motorbromsbygeln, vrid säkerhetsnyckeln till 0, ta ut batteriet och vänta i minst fem sekunder. Det finns risk för skador om hindret tas bort och produkten oavsiktligt startar. Stoppa produkten VARNING: Vrid säkerhetsnyckeln till 0 innan du lämnar produkten utom synhåll.

1. Släpp motorbromsbygeln för att stänga av motorn.

2. Öppna batteriluckan och vrid säkerhetsnyckeln till

3. För att ta bort batteriet trycker du på de två

frigöringsknapparna och drar ut batteriet. (Fig. 32)

4. Ladda batteriet om det är svagt. För vidare

1869 - 005 - 31.08.2023 421Få ett bra resultat

• Använd alltid en vass kniv. En slö kniv ger ett ojämnt resultat och gräsets snittyta blir gul. En vass kniv förbrukar mindre energi än en slö kniv.

• Klipp inte mer än en tredjedel av gräsets längd. Klipp först med hög klipphöjd. Undersök resultatet och sänk klipphöjden till en lämplig nivå. Om gräset är väldigt långt kan du köra sakta och klippa två gånger vid behov.

• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.

• Håll klippkåpan ren. Ansamling av gräs och smuts på insidan av klippkåpan kan försämra klippresultatet. Se Rengöra produkten på sida 422

Underhåll Introduktion VARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet. För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd. Om din återförsäljare inte är en serviceverkstad kan du tala med dem för information om närmaste serviceverkstad. Mer information finns här i www.husqvarna.com. Underhållsschema Underhållsintervallen beräknas utifrån daglig användning av produkten. Intervallen ändras om produkten inte används dagligen. För underhåll som markeras med * ska du se anvisningarna i Säkerhet på sida 415

Varje an- vändning Varje månad Varje sä- song Utför en allmän inspektion. X Rengöra produkten. X Rengör området runt handtagets bygel för höjdjustering. X Kontrollera startspärren. * X Kontrollera säkerhetsanordningarna för produkten. * X Kontrollera skärutrustningen. X Kontrollera klippkåpan. * X Kontrollera motorbromsbygeln. * X Undersök om det finns några skador på batteriet. X Kontrollera batteriladdningen. X Se till att frigöringsknapparna på batteriet fungerar och låser fast batteriet i produkten.

Undersök om batteriladdaren har skador och se till att den fungerar som den ska.

Undersök anslutningarna mellan batteriet och produkten. Undersök även anslut- ningen mellan batteriet och batteriladdaren.

• Se till att skruvar och muttrar på produkten är åtdragna.

• Se till att produktens kablar inte är i ett läge där de kan skadas. Rengöra produkten

• Rengör plastdelar med en ren och torr trasa.

• Använd inte vatten för att rengöra produkten. Vatten kan tränga in i batteriet eller motorn och orsaka kortslutning eller skada på produkten. 422 1869 - 005 - 31.08.2023• Undvik att använda högtryckstvätt när du rengör maskinen.

• Spola inte vatten direkt på motorn.

• Använd en borste för att ta bort löv, gräs och smuts. Rengöra batteriet och batteriladdaren VARNING: Rengör inte batteriet eller batteriladdaren med vatten. VARNING: Använd inga kemiska ämnen vid rengöring av batteriet.

• Se till att batteriet och batteriladdaren är rena och torra innan du sätter i batteriet i batteriladdaren.

• Rengör batteripolerna med tryckluft eller med en mjuk, torr trasa.

• Rengör ytorna på batteriet och batteriladdaren med en mjuk, torr trasa. För att rengöra området runt handtagets bygel för höjdjustering

• Använd en borste för att ta bort löv, gräs och smuts. (Fig. 33) Kontrollera skärutrustningen VARNING: Förhindra oavsiktlig start genom att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder. VARNING: Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

1. Kontrollera så att skärutrustningen inte är skadad

eller har sprickor. Byt alltid ut skadad skärutrustning.

2. Titta på kniven för att se om den är skadad eller slö.

Notera: Kniven måste balanseras när den har slipats. Låt en serviceverkstad slipa, byta och balansera kniven. Om du träffar ett hinder som gör att produkten stannar ska du byta ut den skadade kniven. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas. Byta knivar

Tekniska data på sida 426 för rätt typ av kniv. VARNING: Lås fast kniven med en träbit för att förhindra skador på fingrarna vid knivbyte. Kniven kan förflyttas när motorn är avstängd och fingrarna fastna mellan kniven och de fasta delarna.

1. Lås kniven med en träbit. (Fig. 34)

2. Ta bort knivbulten, brickorna och kniven. (Fig. 35)

3. Kontrollera knivstödet och knivbulten för att se om

4. Kontrollera motoraxeln för att se till att den inte är

5. När du monterar en ny kniv ska du rikta knivens

vinklade ändar mot klippkåpan. (Fig. 36)

6. Se till att kniven är i linje med motoraxelns mitt.

7. Lås kniven med en träbit. Montera brickorna och dra

åt bulten med ett vridmoment på 23–28Nm. (Fig. 37) (Fig. 35)

8. Dra runt kniven för hand och se till att den roterar

fritt. VARNING: Använd kraftiga arbetshandskar. Kniven är mycket vass och skärskador uppstår lätt.

9. Starta produkten för att testa kniven. Om kniven

inte är korrekt monterad känner du vibrationer i produkten eller så är klippresultat otillfredsställande. Felsökning Batteri Lysdiod på batteriet Orsak Lösning Den gröna lysdioden blinkar. Batterispänningen är låg. Ladda batteriet. Se Ladda batteriet på sida 421

1869 - 005 - 31.08.2023 423Lysdiod på batteriet Orsak Lösning Batteriets varningslam- pa blinkar. Batteriet är för kallt eller för varmt för att använ- das. Låt batteriet svalna eller ta in det inomhus för att värma det. När batteriet har rätt temperatur kan du använda det. Använd endast batteriet i produkten när omgivningstemperaturen är 5– 40°C. Batteriet är tomt. Ladda batteriet. Se Ladda batteriet på sida 421

Batteriets varningslam- pa tänds. Det förekommer ett per- manent batterifel. Kontakta en Husqvarna-serviceverkstad. Batteriladdare Lysdiod på batteriladda- ren Orsak Lösning Varningslampan blinkar eller tänds. Batteriladdaren är för kall eller för varm för att användas. Låt batteriladdaren svalna eller ta in den inomhus för att värma den. När batteriladdaren har rätt temperatur kan du använda den. Använd endast batteriladdaren när omgivningstemperatu- ren är 5–40°C. Andra fel. Kontakta en Husqvarna-serviceverkstad. Gräsklippare Varningsindikatorn (lampan för fel) finns under batterilocket. Problem Antal blinkning- ar på lampan för fel Orsak Lösning Varningslampan blin- kar. Produkten funge- rar inte som den ska.

Kniven är igensatt. Vrid säkerhetsnyckeln till 0 för att förhindra oavsiktlig start. Ta ut batteriet och vänta minst fem sekunder. Av- lägsna eventuella hinder och se till att kniven kan rotera fritt. Om problemet fortsätter kontaktar du en Husqvarna- serviceverkstad. Motorns varvtal sjun- ker för mycket och motorn stängs av. Öka klipphöjden. Se Ställa in klipphöjden på sida 420

Motorstyrningen är för varm. Stäng av motorn och vänta tills den har svalnat. 424 1869 - 005 - 31.08.2023Problem Antal blinkning- ar på lampan för fel Orsak Lösning Varningslampan blin- kar. Produkten stan- nar. 0 Batterianslutningsfel. Undersök batterianslutningen.

Motorn är överbelas- tad. Öka klipphöjden. Se Ställa in klipphöjden på sida 420

8 Batteriet är svagt. Ladda batteriet. Se Ladda batteriet på sida 421

Batterifel eller ingen signal från batteriet. Sätt batteriet i produkten på rätt sätt och undersök batte- rianslutningen. Om varningslampan på batteriet blinkar.

Felaktigt startförfa- rande. Motorns brom- shandtag har aktive- rats innan motorn startar. Släpp motorns bromshandtag och vänta cirka fem se- kunder. Tryck ner motorns bromshandtag igen för att starta produkten. Andra fel. Om andra fel uppstår vrider du säkerhetsnyckeln till 0, tar bort batteriet och kontaktar en Husqvarna-serviceverkstad. Transport, förvaring och kassering Introduktion VARNING: Förhindra oavsiktlig start vid transport och förvaring genom att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder. Ställa in produkten i transportläge

1. Tryck på höjdjusteringsbygeln med foten. (Fig. 38)

2. Dra upp handtaget och dra ut höjdjusteringsbygeln

3. Fäll handtaget framåt tills det når ändläget. (Fig. 39)

4. Vik höjdjusteringsbygeln mot klippkåpan. (Fig. 40)

5. Släpp på handtagsvreden. (Fig. 41)

6. Fäll det övre handtaget bakåt. (Fig. 42)

• Kraven i lagstiftningen för farligt gods gäller för de medföljande litiumjonbatterierna.

• För kommersiella transporterna måste särskilda krav på förpackning och etiketter följas.

• Se till att du följer kraven gällande farligt material när du förbereder produkten för transport. Lokala föreskrifter kan gälla.

• Ta alltid loss alltid batteriet vid transport.

• Sätt tejp på batterikontakterna och se till att batteriet inte kan röra sig under transport.

• Sätt fast produkten under transport. Lagerförvaring

• Låt produkten svalna innan du ställer undan den.

• Ta alltid ut batteriet vid förvaring.

• Förhindra olyckor genom att se till att batteriet inte är kopplat till produkten vid förvaring.

• Förvara batteriladdaren på en sluten och torr plats.

• Förvara batteriet och batteriladdaren på en torr plats där det inte finns någon fukt eller frost.

• Koppla ur batteriet från batteriladdaren vid förvaring.

• Förvara inte batteriet där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.

• Förvara produkten i temperaturer mellan –10 och 40°C.

• Förvara batteriet i temperaturer mellan 5 och 25°C, inte i direkt solljus.

• Förvara batteriladdaren i temperaturer mellan 5och 45°C, inte i direkt solljus.

• Se till att batteriet är 30–50% laddat innan du förvarar det under längre perioder.

• Förvara produkten, batteriet och batteriladdaren i ett låst utrymme utom räckhåll för barn och personer som inte är godkända.

• Rengör produkten och se till att gräsuppsamlaren är tom. 1869 - 005 - 31.08.2023 425• Utför underhåll enligt anvisningarna i den här bruksanvisningen. Se Underhållsschema på sida

• Gör en fullständig service innan du ska ställa undan produkten under en längre tid. Kassering Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får hanteras som hushållsavfall. Istället ska den överlämnas till lämplig återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten. (Fig. 43) Tekniska data LB144i Klippmotor Motortyp BLDC (borstlös) 36 V Motorvarvtal – SavE, varv/min 2600/min Motorvarvtal – nominellt, varv/min 3200/min Motorvarvtal – hög belastning, varv/min 3500/min Motoreffekt – max. kW 0,9 Motoreffekt – nominell, kW 0,75 Drivmotor Motoreffekt – nominell, kW Ej tillämpligt Självgående hastighet, km/h Ej tillämpligt Nivåer för varvtalsreglering Ej tillämpligt Vikt Vikt (exkl. batteri), kg 15,5 Vikt (inkl. 1 st. BLi30), kg 17,5 Batteri Batterityp Husqvarna Battery-serien Batteritid Batteritid (fri drift) med SavE-läget aktiverat med ett Husqvarna-batteri på 7,5Ah (Bli30), minuter

Batteritid (fri drift) med standardläget aktiverat med ett Husqvarna-batteri på 7,5Ah (Bli30), minuter

Ljudeffektnivå, uppmätt dB(A) 90 Ljudeffektnivå, garanterad L

Bulleremission till omgivningen uppmätt som ljudeffekt (L

Ljudtrycksnivå vid användarens öra, dB(A) 77 Vibrationsnivåer

Spänning, V Vikt, lb/kg 40-B140 Litiumjonbatteri 4,0 36 2,6/1,2 BLi30 Litiumjonbatteri 7,5 36 4,2/1,9 Laddare som är godkända för de angivna batterierna, BLi Ingående spän- ning, V Frekvens, Hz Effekt, W 40-C80 100–240 50–60 68,8 QC250 220–240 50 250

Rapporterade data för ljudtrycksnivå har en osäkerhetsfaktor (K) på 1,5 dB(A).

Rapporterade data för vibrationsnivå har en osäkerhetsfaktor (K) på 1,5 m/s

. Det deklarerade totala vibra- tionsvärdet har uppmätts i enlighet med SS-EN 62841-4-3, bilaga 1 och kan användas för jämförelse av en maskin med en annan samt vid en preliminär bedömning av exponering. 1869 - 005 - 31.08.2023 427Försäkran om överensstämmelse EU-försäkran om överensstämmelse Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel: [phone], försäkrar på eget ansvar att produkten: Beskrivning Gräsklippare Varumärke Husqvarna Typ/Modell LB144i Identifiering Serienummer daterade 2022 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Lagstiftning Beskrivning 2006/42/EG ”om maskiner” 2014/30/EU ”angående elektromagnetisk kompatibilitet” 2000/14/EC ”angående emission av buller till omgivningen” 2011/65/EU ”angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning” och att följande standarder och/eller tekniska specifikationer tillämpas: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/

A2:2008, EN IEC 63000:2018

Anmält organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har intygat överensstämmelse med rådets direktiv 2000/14/EG, procedur för utvärdering av överensstämmelse: bilaga VI. För information om bulleremissioner, se Tekniska data på sida 426
