Vrsta izdelka	Električna kosilnica na potiskanje
Znamka	Husqvarna
Model	LB 144i
Širina košnje	44 cm
Višina košnje	25-75 mm (6 položajev)
Teža (brez baterije)	15,5 kg
Teža (z baterijo BLi30)	17,5 kg
Vrsta motorja	BLDC (brezščetni) 36 V
Hitrost motorja (nazivna)	3 200 vrt/min
Hitrost motorja (SavE)	2 600 vrt/min
Hitrost motorja (visoka obremenitev)	3 500 vrt/min
Nazivna moč motorja	0,75 kW
Vrsta baterije	Litij-ionska Husqvarna (BLi30, 40-B140)
Avtonomija (SavE, baterija 7,5 Ah)	170 min
Avtonomija (standardna, baterija 7,5 Ah)	135 min
Zajamčena raven zvočne moči	92 dB(A)
Raven zvočnega tlaka na uho	77 dB(A)
Vibracije (ročaj)	0,7 m/s²
Glavne funkcije	BioClip, SavE (varčevanje z energijo), preprečevanje nenamernega zagona, motorna zavora
Vzdrževanje in čiščenje	Čistite brez vode, uporabite krtačo; brušenje in uravnoteženje rezila pri pooblaščenem servisu
Varnost	Varnostni ključ, ročaj motorne zavore, preprečevanje nenamernega zagona, pokrov za košnjo
Nadomestni deli in popravila	Originalni Husqvarna deli; popravila pri pooblaščenem servisu
Splošne informacije	Skladno z direktivami EU in UK; recikliranje na odlagališču

Pogosto zastavljena vprašanja - LB 144i HUSQVARNA

Kako zagnati kosilnico LB 144i?

Odprite pokrov baterije, vstavite napolnjeno baterijo, obrnite varnostni ključ na 1. Postavite se za kosilnico, sprostite varnostno stikalo, nato potisnite ročaj motorne zavore proti krmilu.

Katera vrsta baterije je združljiva z LB 144i?

Samo polnilne baterije Husqvarna iz linije strojev na baterije so združljive, na primer modeli BLi30 (7,5 Ah) ali 40-B140 (4,0 Ah). Uporabite polnilnik QC250 ali 40-C80.

Kako nastaviti višino košnje?

Premaknite ročico za višino košnje nazaj, da povečate višino (najv. 75 mm), ali naprej, da jo zmanjšate (najm. 25 mm). Na voljo je šest položajev. Ne nastavljajte prenizko, da se rezilo ne dotakne tal.

Kaj pomeni način SavE?

Način SavE varčuje z baterijo z zmanjšanjem hitrosti motorja na 2600 vrt/min. Aktivira se s pritiskom na gumb SavE. Če teren zahteva več moči, se način samodejno izklopi in ponovno vklopi, ko razmere to omogočajo.

Kako očistiti kosilnico?

Nikoli ne uporabljajte vode ali visokotlačnega čistilnika. Očistite s suho krpo in krtačo za odstranjevanje trave in umazanije. Za čiščenje spodnje strani ohišja ustavite motor, odstranite ključ in baterijo, nato očistite s krtačo.

Kdaj in kako zamenjati rezilo?

Zamenjajte rezilo, če je poškodovano, topo ali po udarcu. Uporabite nadomestno rezilo Husqvarna (ref. 5298073-10). Blokirajte rezilo z lesenim zagozdom, odstranite vijak, namestite novo rezilo z rezilnim robom proti pokrovu, privijte na 23-28 Nm.

Kako razlagati utripanje LED za napako?

LED za napako (pod pokrovom baterije) utripa določeno število: 5 utripov = rezilo blokirano; 10 = preobremenitev/motor prevroč; 3 = napaka priključka baterije; 8 = baterija prazna; 9 = napaka baterije; 12 = napačen postopek zagona. Za rešitve preverite priročnik.

Katera so pomembna varnostna navodila?

Nosite zaprte čevlje in hlače. Ne kosite mokre trave. Roke in noge držite stran od rezila. Ne nagibajte kosilnice med delovanjem. Uporabljajte varnostni ključ in varnostno stikalo. Ne odstranjujte varnostnih naprav.

Kako shraniti kosilnico izven sezone?

Odstranite baterijo in jo napolnite med 30 % in 50 %. Očistite kosilnico, izpraznite koš. Shranite v suhem prostoru, zaščitenem pred zmrzaljo, pri temperaturi med -10 °C in 40 °C. Baterijo shranite med 5 °C in 25 °C, polnilnik pa med 5 °C in 45 °C.

Kje lahko najdem nadomestne dele za LB 144i?

Uporabljajte izključno originalne dele Husqvarna. Obrnite se na pooblaščenega prodajalca ali obiščite spletno stran www.husqvarna.com. Zapletena popravila naj izvede pooblaščeni servis.

NAVODILA ZA UPORABO LB 144i HUSQVARNA

Električna sigurnost

• Utikači proizvodi moraju odgovarati utičnicama. Nemojte ni na koji način mijenjati utikač. Proizvode sa uzemljenjem nemojte upotrebljavati s utikačima za prilagodbu. Neizmijenjeni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.
• Izbjegavajte tjelesni kontakt s uzemljenim površinama kao što su cijevi, radijatori, štednjaci i

Sigurnosna upozorenja za kosilicu

Odpravljanje težav.... 392

Transport skladiščenje in odstranitev.... 393

Tehnični podatki....394

Izjava o skladnosti.... 397

Uvod

Opis izdelka

Izdelek je rotacijska kosilnica, ki z enoto BioClip travo nareže v gnojilo.

Pregled izdelka

(SI. 1)

1. Ročica/ročaj
2. Motorna zavorna ročica
3. Blokada vžiga
4. Dvižni ročici
5. Kosišče
6. Ročica za nastavitev višine košnje
7. Varnostni ključ
8. Pokrov baterije
9. Ročica za nastavitev višine krmilnega ročaja
10. Gumb SavE
11. Opozorilna lučka (lučka LED za napako)
12. Navodila za uporabo
13. Baterijski polnilnik (dodatna oprema)
14. Baterija (dodatna oprema)

Simboli na izdelku

(SI. 2) OPOZORILO
(SI. 3) Preberite navodila.
(SI. 4) OPOZORILO – Pazite na leteče predmete.
(SI. 5) Osebe naj se zadržujejo na varni razdalji.
(SI. 6) OPOZORILO – Z rokami in nogami ne segajte v območje rezila.
(SI. 7) OPOZORILO – Pred vzdrževanjem odklopite baterijo.
(SI. 8) Izdelek ali embalaža izdelka ne spadata med gospodinjske odpadke. Treba ga je reciklirati v zbirnem centru za reciklažo električne in elektronske opreme.

Namen uporabe

Izdelek uporabite za rezanje trave. Izdelka ne uporabljajte za druga opravila.

(SI. 9) Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka je navedena na in v Tehnični podatki na strani 394 in na oznaki.
(SI. 10) Priključek je v skladu z veljavnimi direktivami ES.
(SI. 11) Izdelek je v skladu z veljavnimi direktivami ZK.
(SI. 12) Izdelek je zaščiten pred kapljicami.
(SI. 13) Za zaustavitev sprostite ročico zavore motorja.
(SI. 14) Bralna koda.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za nekatere trge.

Nalepke na izdelku

(SI. 15)

NEVARNOST – Ne približujte rok in nog.

Škoda izdelka

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.

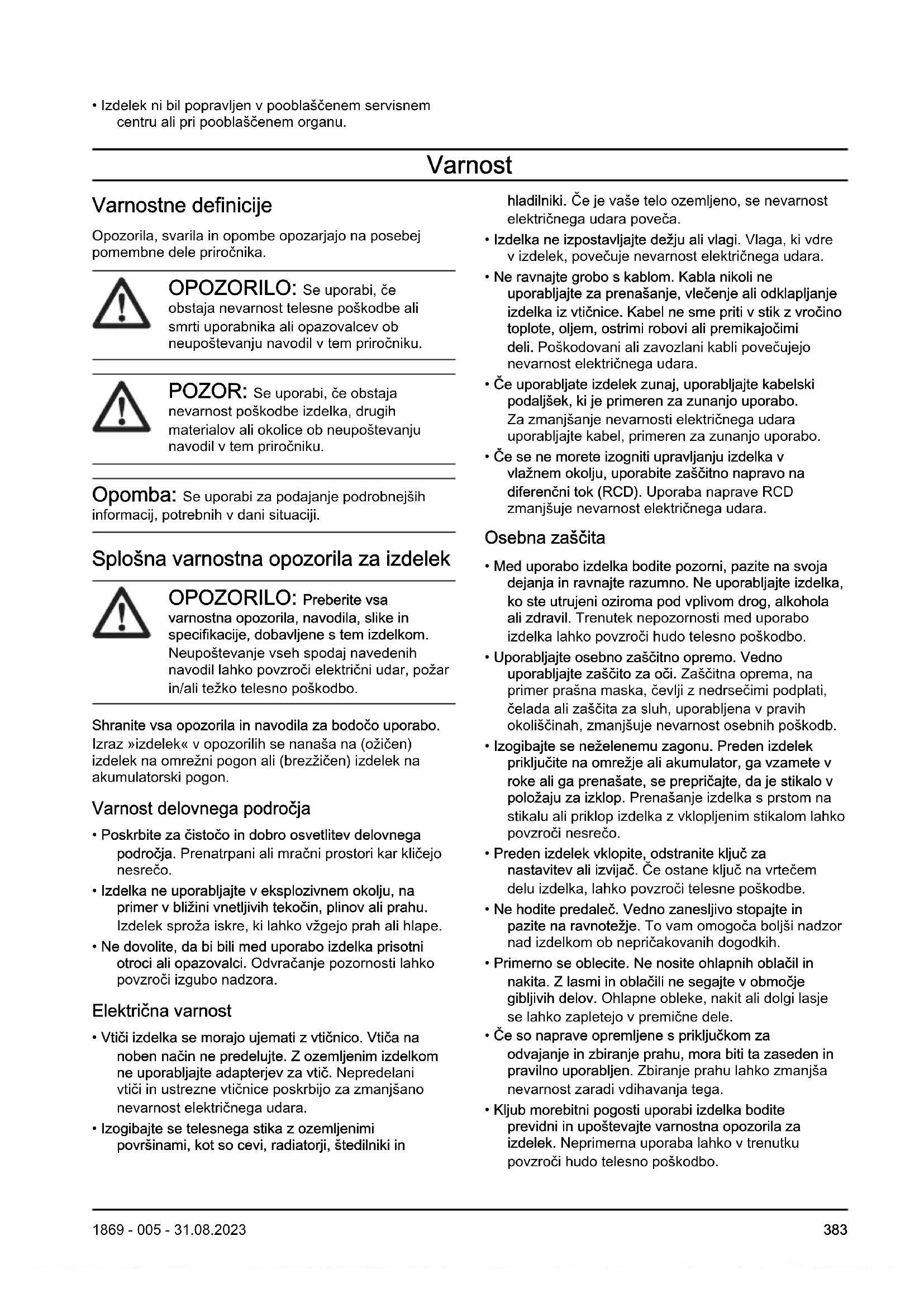

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna opozorila za izdelek

OPOZORILO: Preberite vsa varnostna opozorila, navodila, slike in specifikacije, dobavljene s tem izdelkom. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali težko telesno poškodbo.

Shranite vsa opozorila in navodila za bodočo uporabo. Izraz »izdelek« v opozorilih se nanaša na (ožičen) izdelek na omrežni pogon ali (brezžičen) izdelek na akumulatorski pogon.

Varnost delovnega področja

• Poskrbite za čistočo in dobro osvetlitev delovnega področja. Prenatrpani ali mračni prostori kar kličejo nesrečo.
• Izdelka ne uporabljajte v eksplozivnem okolju, na primer v bližini vnetljivih tekočin, plinov ali prahu. Izdelek sproža iskre, ki lahko vžgejo prah ali hlape.
• Ne dovolite, da bi bili med uporabo izdelka prisotni otroci ali opazovalci. Odvračanje pozornosti lahko povzroči izgubo nadzora.

Električna varnost

• Vtiči izdelka se morajo ujemati z vtičnico. Vtiča na noben način ne predelujte. Z ozemljenim izdelkom ne uporabljajte adapterjev za vtič. Nepredelani vtiči in ustrezne vtičnice poskrbijo za zmanjšano nevarnost električnega udara.
• Izogibajte se telesnega stika z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in

hladilniki. Če je vaše telo ozemljeno, se nevarnost električnega udara poveča.

• Izdelka ne izpostavljajte dežju ali vlagi. Vlaga, ki vdre v izdelek, povečuje nevarnost električnega udara.
• Ne ravnajte grobo s kablom. Kabla nikoli ne uporabljajte za prenašanje, vlečenje ali odklapljanje izdelka iz vtičnice. Kabel ne sme priti v stik z vročino toplote, oljem, ostrimi robovi ali premikajočimi deli. Poškodovani ali zavozlani kabli povečujejo nevarnost električnega udara.
• Če uporabljate izdelek zunaj, uporabljajte kabelski podaljšek, ki je primeren za zunanjo uporabo. Za zmanjšanje nevarnosti električnega udara uporabljajte kabel, primeren za zunanjo uporabo.
• Če se ne morete izogniti upravljanju izdelka v vlažnem okolju, uporabite zaščitno napravo na diferenčni tok (RCD). Uporaba naprave RCD zmanjšuje nevarnost električnega udara.

Osebna zaščita

• Med uporabo izdelka bodite pozorni, pazite na svoja dejanja in ravnajte razumno. Ne uporabljajte izdelka, ko ste utrujeni oziroma pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo izdelka lahko povzroči hudo telesno poškodbo.
• Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Zaščitna oprema, na primer prašna maska, čevlji z nedrsečimi podplati, čelada ali zaščita za sluh, uporabljena v pravih okoliščinah, zmanjšuje nevarnost osebnih poškodb.
• Izogibajte se neželenemu zagonu. Preden izdelek priključite na omrežje ali akumulator, ga vzamete v roke ali ga prenašate, se prepričajte, da je stikalo v položaju za izklop. Prenašanje izdelka s prstom na stikalu ali priklop izdelka z vklopljenim stikalom lahko povzroči nesrečo.
• Preden izdelek vklopite, odstranite ključ za nastavitev ali izvijač. Če ostane ključ na vrtečem delu izdelka, lahko povzroči telesne poškodbe.
• Ne hodite predaleč. Vedno zanesljivo stopajte in pazite na ravnotežje. To vam omogoča boljši nadzor nad izdelkom ob nepričakovanih dogodkih.
• Primerno se oblecite. Ne nosite ohlapnih oblačil in nakita. Z lasmi in oblačili ne segajte v območje gibljivih delov. Ohlapne obleke, nakit ali dolgi lasje se lahko zapletejo v premične dele.
• Če so naprave opremljene s priključkom za odvajanje in zbiranje prahu, mora biti ta zaseden in pravilno uporabljen. Zbiranje prahu lahko zmanjša nevarnost zaradi vdihavanja tega.
• Kljub morebitni pogosti uporabi izdelka bodite previdni in upoštevajte varnostna opozorila za izdelek. Neprimerna uporaba lahko v trenutku povzroči hudo telesno poškodbo.

Uporaba in nega izdelka

• Ne preobremenjujte izdelka. Pri delu uporabljajte ustrezen izdelek. Pravilen izdelek bo delo opravil bolje in varneje, će deluje pri hitrosti, za katero je bil zasnovan.
• Izdelka ne uporabljajte, če stikalo za vklop/izklop ne deluje. Izdelek, ki ga ni mogoče upravljati s stikalom, je nevaren in ga je treba popraviti.
• Pred izvajanjem nastavitev, menjavo priključkov ali shranjevanjem izdelka izvlecite vtič iz omrežne vtičnice in/ali odstranite baterijo iz izdelka, će je to mogoče. Taki preventivni ukrepi pomagajo zmanjšati nevarnost neželenega vklopa izdelka.
• Izdelek, ki ga ne potrebujete, shranite zunaj dosega otrok in ne dovolite, da bi ga uporabljale osebe, ki ne poznajo izdelka ali teh navodil. Izdelek je v rokah nepoučenih uporabnikov nevaren.
• Vzdržujte izdelek in dodatno opremo. Preverite poravnavo ali zatikanje gibljivih delov. Prepričajte se, da noben del ni poškodovan, in preverite vsa druga stanja, ki bi lahko vplivala na delovanje izdelka. Če je izdelek poškodovan, ga pred uporabo odnesite v popravilo. Veliko nesreč povzročijo slabo vzdrževani izdelki.
• Rezila naj bodo vedno ostra in čista. Pravilno vzdrževana rezila z ostrimi rezalnimi robovi se manj zatikajo in jih je lažje kontrolirati.
• Izdelek, dodatno opremo, rezalne ploščice ipd. uporabljajte skladno s temi navodili ter upoštevajte delovne pogoje in delo, ki ga boste opravljali. Uporaba izdelka za opravila, za katera ta izdelek ni namenjen, je lahko nevarna.
• Ročaji in prijemalne površine naj bodo suhi, čisti in brez ostankov olja in masti. Če so ročaji in prijemalne površine spolzki, ne omogočajo varne uporabe in upravljanja izdelka v nepričakovanih razmerah.

Uporaba in nega baterije

• Baterijo polnite le s polnilnikom, ki ga določi proizvajalec. Polnilnik, ki je primeren za eno vrsto baterij, lahko poveča nevarnost požara pri drugih baterijah.
• Izdelke uporabljajte le s točno določenimi baterijami. Če uporabite druge baterije, se lahko poveča nevarnost poškodb in požara.
• Ko baterije ne uporabljate, ne sme priti v stik z drugimi kovinskimi predmeti, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki lahko vzpostavijo povezavo med dvema poloma. Kratek stik med poloma baterije lahko povzroči opekline ali požar.

• Ob nepravilni in grobi uporabi lahko iz baterije izteka tekočina; izogibajte se stiku s tekočino. Če se tekočine nehote dotaknete, sperite roke z vodo. Če pride tekočina v stik z očmi, poiščite zdravniško pomoč. Tekočina, ki izteka iz akumulatorja, lahko povzroči draženje ali opekline.

• Ne uporabljajte poškodovanega ali spremenjenega baterijskega paketa ali orodja. Poškodovane ali predelane baterije se lahko obnašajo nepredvidljivo in lahko posledično zagorijo, eksplodirajo ali predstavljajo nevarnost poškodb.

• Baterijskega paketa ali orodja ne izpostavljajte ognju ali previsokim temperaturam. Izpostavljenost ognju ali temperaturam nad 130 °C (265 °F) lahko povzroči eksplozijo.
• Upoštevajte vsa navodila za polnjenje in ne polnite baterijskega paketa ali orodja pri temperaturah zunaj temperaturnega območja, navedenega v navodilih. Neustrezna zamenjava ali temperature zunaj dovoljenega območja lahko povzročijo poškodbe baterije in povečajo nevarnost požara.

Servis

• Popravila izdelka sme izvajati usposobljen serviser, pri tem pa mora uporabljati originalne nadomestne dele. S tem zagotovite ohranitev kakovosti in varnosti izdelka.
• Ne servisirajte poškodovanih baterijskih enot. Baterijo lahko servisirajo samo pooblaščeni serviserji in proizvajalec.

Varnostna opozorila za kosilnico

• Kosilnice ne uporabljajte v slabem vremenu, zlasti ko obstaja nevarnost bliskanja. S tem zmanjšate nevarnost udara strele.
• Prepričajte se, da na območju, na katerem nameravate uporabiti kosilnico, ni prostoživečih živali. Kosilnica lahko med delovanjem poškoduje prostoživeče živali.
• Skrbno preglejte območje, na katerem boste uporabljali kosilnico, ter odstranite vse kamne, veje, kable, kosti in druge predmete. Zaradi izmeta predmetov lahko pride do telesnih poškodb.
• Pred uporabo kosilnice se vedno vizualno prepričajte, da rezilo in sklop rezila nista obrabljena ali poškodovana. Obrabljeni ali poškodovani deli povečajo nevarnost telesnih poškodb.
• Pogosto preverjajte, ali je zbiralnik za travo obrabljen ali dotrajan. Obrabljen ali poškodovan zbiralnik za travo lahko poveča tveganje za telesne poškodbe.
• Ščitniki naj ostanejo na mestu. Ščitniki morajo biti v delujočem stanju in pravilno nameščeni. Razrahljan, poškodovan ali nedelujoč ščitnik lahko povzroči telesne poškodbe.
• Dovodi hladilnega zraka morajo biti prosti. Zamašeni dovodi za zrak in umazanija lahko povzročijo pregrevanje ali nevarnost požara.
• Med uporabo kosilnice vedno nosite nedrsečo zaščitno obutev. Kosilnice ne uporabljajte bosi ali v sandalih. S tem zmanjšate možnost poškodb stopal zaradi stika s premikajočim se rezilom.

• Med uporabo kosilnice obvezno nosite dolge hlače. Izpostavljena koža poveča verjetnost poškodb zaradi letečih predmetov.

• Kosilnice ne uporabljajte na mokri travi. Hodite, nikoli ne tecite. S tem zmanjšate tveganje zdrsa in padca, ki lahko povzroči telesne poškodbe.

• Kosilnice ne uporabljajte na strminah z izjemno velikim naklonom. S tem zmanjšate tveganje izgube nadzora, zdrsa in padca, ki lahko povzroči telesne poškodbe.
• Pri delu na strminah se vedno prepričajte, da stojite na stabilni podlagi, vedno delajte v vodoravni smeri, nikoli navzgor ali navzdol, in bodite izjemno previdni pri spreminjanju smeri. S tem zmanjšate tveganje izgube nadzora, zdrsa in padca, ki lahko povzroči telesne poškodbe.
• Pri obračanju ali vleki kosilnice proti sebi bodite izjemno previdni. Pazite na okolico. Tako zmanjšate tveganje spotikanja med uporabo kosilnice.
• Rezila in drugih nevarnih gibljivih delov se ne dotikajte, kadar se premikajo. Tako zmanjšate tveganje telesnih poškodb zaradi gibljivih delov.
• Pri odstranjevanju zagozdenega materiala ali čiščenju kosilnice se prepričajte, da so vsa vklopnä stikala izključena in da je akumulatorska enota odklopljena. Nepričakovano delovanje kosilnice lahko povzroči hude telesne poškodbe.
• Pri odstranjevanju zagozdenega materiala ali čiščenju kosilnice se prepričajte, da so vsa vklopnä stikala izključena in da odklopnä enota odstranjena. Nepričakovano delovanje kosilnice lahko povzroči hude telesne poškodbe.

Naprava na diferenčni tok

- Uporabljajte napravo na diferenčni tok s sprožilnim tokom največ 30 mA.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren, če ga ne uporabljate pravilno ali če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poškodbe ali celo smrt.
• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih interferira z aktivnimi ali pasivnimi medicinskimi vsadki. Emisije hrupa za oznako okolja v skladu z EU (vključno z zakonodajo avstralske zvezne države New South Wales) ter direktivami in uredbami Združenega kraljestva.
• Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravljati ta izdelek v določeni situaciji, prenehajte z delom in se pogovorite s prodajalcem Husqvarna.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.

• Izdelek redno čistite. Pozorno preberite znake in nalepke.

• Naprave ne smejo uporabljati otroci ali osebe, ki niso seznanjene z navodili. Lokalni predpisi lahko omejujejo starost uporabnika.

• Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacijo in presojo.
• Če izdelek ne deluje pravilno ali je okvarjen, ga ne uporabljajte.
• Izdelka ne spreminjajte ali uporabljajte, će obstaja možnost, da so ga spremenile tretje osebe.

Varnost pri delu

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek uporabljajte izključno za košnjo trave. Ne uporabljajte ga za druga opravila.
• Uporabljajte osebno zaščitno opremo. Glejte Osebna zaščitna oprema na strani 386.
  • V zasilnem primeru morate znati motor hitro izklopiti.
• Izdelka ne uporabljajte dežju ali visoki vlagi. Nevarnost električnega udara se poveča, će v izdelek vdre voda.
• Izdelka ne uporabljajte, če rezilo in vsi pokrovi niso nameščeni pravilno. Nepravilno nameščeno rezilo lahko odleti in povzroči poškodbe.
• Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poškoduje rezilo in ukrivi motorno gred. Zvita os povzroča vibracije in zelo visoko tveganje, da rezilo odleti.
• Če rezilo trči ob predmet ali začutite vibracije, izdelek nemudoma izklopite. Izklopite motor, varnostni ključ obrnite v položaj 0 in odstranite baterijo. Počakajte, da se gibljivi deli ustavijo. Preglejte, ali je izdelek morda poškodovan. Trdno pritrdite razrahljane dele. Popravite poškodbe in zamenjajte poškodovane dele. Popravilo naj izvede pooblaščeni serviser.
• Ročice zavore motorja nikoli ne pritrdite trajno na ročaj, ko motor deluje.
• Izdelek vklopite na stabilni in ravni podlagi. Prepričajte se, da rezilo ne trči ob tla ali druge predmete.
• Vedno bodite za izdelkom, ko ga upravljate.
• Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav tako pa imejte na ročaju obe roki. Z dlanmi in stopali se ne približujte vrtljivim rezilom.
• Ne nagibajte izdelka med njegovim delovanjem in zagonom motorja.
• Ko izdelek potegnete nazaj, bodite previdni.
• Izdelka ne dvigajte, ko motor deluje. Če morate izdelek dvigniti, najprej izklopite motor, nato

varnostni ključ obrnite v položaj 0 in odstranite baterijo.

• Med uporabo izdelka ne hodite vzvratno.
• Če morate izdelek magniti zaradi prenašanja ali preden se premikate po območjih brez trave, na primer po poteh iz gramoza, kamna ali asfalta, izklopite motor.
• Pri delujočem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite.
• Pred spreminjanjem višine reza ustavite motor. Ne izvajajte nastavitev, ko motor deluje.
• Izdelek z delujočim motorjem morate imeti vedno na očeh. Izklopite motor in se prepričajte, da se rezalna oprema ne vrti.
• Tresljaji v izdelku med njegovim delovanjem se lahko razlikujejo od vrednosti tresljajev, navedenih v razdelku Tehnični podatki na strani 394. Razlika je posledica različnih načinov uporabe izdelka. Če izdelek uporabljate pogosto ali dlje časa, delajte redne premore, da preprečite telesne poškodbe zaradi tresljajev.

Varnostna navodila za uporabo

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Uporabite trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih čevljev.
• Oblečene imejte trpežne, dolge hlače.
• Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.
• Priporočamo uporabo zaščite za sluh.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka z varnostnimi napravami, ki so poškodovane ali ne delujejo pravilno.
• Ne odstranjujte in ne spreminjajte varnostnih naprav.
• Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane ali ne delujejo pravilno, se obrnite na servisnega zastopnika Husqvarna.

Preverjanje pokrova rezila

Pokrov rezila zmanjšuje moč vibracij v izdelku in zmanjšuje nevarnost poškodb, katerih vzrok bi lahko bilo rezilo.

- Preglejte pokrov rezila in se prepričajte, da nima poškodb, kot so razpoke.

Preverjanje varnostnega ključa

Varnostni ključ je pod pokrovom baterije. Varnostni ključ skrbi za povezavo baterije, ki napaja motor.

• Zaženite in izklopite motor, da preverite varnostni ključ.
• Če varnostni ključ deluje pravilno, se motor zažene, ko varnostni ključ obrnete v položaj 1. (Sl. 16)

Preverjanje zavorne ročice motorja

Zavorna ročica motorja izklopi motor. Ko spustite zavorno ročico motorja, se motor ustavi.

• Zaženite izdelek. Glejte Zagon izdelka na strani 389.
• Sprostite motorno zavorno ročico. (Sl. 17)
• Prepričajte se, da se je izdelek zaustavil. Če se motor ne izklopi v 3 sekundah, mora izdelek preveriti pooblaščeni serviser Husqvarna, ki mora nato nastaviti motorno zavoro.

Preverjanje blokade vžiga

Preverite blokado vžiga in se prepričajte, da onemogoča zagon motorja.

1. Ročico motorne zavore potisnite v smer ročaja. Blokada vžiga ustavi premikanje.
2. Blokado vžiga potisnite ven. (Sl. 18)
3. Sprostite gumb blokade vžiga in se prepričajte, da se vrne v izhodiščni položaj.

Varna uporaba baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Kot vir napajanja uporabljajte akumulatorske baterije Husqvarna; samo za povezane izdelke Husqvarna. Za preprečevanje poškodb akumulatorske baterije ne uporabljajte za napajanje drugih naprav.
• Ne uporabljajte baterij za enkratno uporabo.
• Nevarnost električnega udara. Poli baterije ne smejo priti v stik s ključi, kovanci, vijaki ali drugimi kovinskimi deli. To lahko povzroči kratek stik akumulatorske baterije.
• V zračne reže akumulatorske baterije ne vstavljajte predmetov.
• Akumulatorske baterije ne izpostavljajte neposredni sončni svetlobi, vročini ali odprtemu ognju. Akumulatorska baterija lahko eksplodira in povzroči opekline in/ali kemične opekline.
• Akumulatorska baterije ne izpostavljate dežju in vlagi.
• Akumulatorske baterije ne izpostavljajte mikrovalovom in visokemu tlaku.

• Akumulatorske baterije ne poskušajte razstaviti ali odpreti.

• Če baterija pušča, pazite, da tekočina ne pride v stik s telesom ali očmi. Če ste se tekočine dotaknili, območje očistite z obilo vode in poiščite zdravniško pomoč.

• Akumulatorsko baterijo uporabljajte samo v okolju s temperaturami med 5 °C in 40 °C.
• Polnilnik akumulatorske baterije uporabljajte samo v okolju s temperaturami med 5 °C in 40 °C.
• Če temperatura akumulatorske baterije presega 50 °C, se baterija ne bo polnila.
• Akumulatorske baterije ali polnilnika nikoli ne čistite z vodo. Glejte, Čiščenje baterije in baterijskega polnilnika na strani 391.
• Ne uporabljajte poškodovane akumulatorske baterije.
• Akumulatorske baterije med skladiščenjem ne smejo priti v stik s kovinskimi predmeti, na primer žeblji, kovanci ali nakitom.

Varna uporaba polnilnika baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za polnjenje nadomestnih baterij Husqvarnauporabljajte samo polnilnike baterij QC.
• Nevarnost električnega udara ali kratkega stika. V zračne reže polnilnika ne vstavljajte predmetov. Polnilnika baterije ne poskušajte razstaviti. Poli na polnilniku se ne smejo dotikati kovinskih predmetov. Uporabljajte homologirano omrežno vtičnico.
• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih interferira z aktivnimi ali pasivnimi medicinskimi vsadki. Da bi zmanjšali nevarnost ki bi lahko povzročila telesne poškodbe ali smrt, priporočamo, da se osebe z medicinskimi vsadki pred uporabo izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka.
• Redno preverjajte, da napajalni kabel polnilnika ni poškodovan in ni napokan.
• Polnilnika akumulatorske baterije ne dvigujte za napajalni kabel. Polnilnik baterije odklopite iz stenske vtičnice tako, da povlečete vtič. Nikoli ne vlecite za napajalni kabel.
• Pazite, da se napajalni kabel in kabelski podaljški ne dotaknejo vode, olja in ostrih robov. Kabli ne smejo biti preščipnjeni med vrata, ograje in podobne dele. Zaradi tega je lahko polnilnik pod napetostjo.
• Polnilnika akumulatorske baterije nikoli ne čistite z vodo.
• Polnilnik akumulatorske baterije lahko uporabljajo otroci, stari 8 let in več, ter osebe z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, će so pri tem pod nadzorom ali jih o varni uporabi ter morebitnih nevarnostih poduči odgovorna oseba. Otroci se s

polnilnikom akumulatorske baterije ne smejo igrati. Otroci naprave brez nadzora ne smejo čistiti, ali opravljati običajnih uporabnikovih vzdrževalnih posegov.

• V polnilniku akumulatorske baterije ne polnite baterij za enkratno uporabo.
• Polnilnika akumulatorske baterije ne uporabljajte v bližini gorljivih materialov ali materialov, ki povzročajo korozijo. Polnilnika akumulatorske baterije ne pokrivajte. V primeru dima ali požara izvlecite vtič polnilnika baterije.
• Ne uporabljajte poškodovan polnilnik akumulatorske baterije.
• Akumulatorsko baterijo polnite le v zaprtih prostorih z dobrim prezračevanjem, kjer je zaščitena pred neposredno sončno svetlobo. Akumulatorske enote ne polnite v stiku z vodo ali vlago.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za preprečevanje neželenega zagona med vzdrževanjem morate varnostni ključ obrniti v položaj 0 in odstraniti baterijo. Pred začetkom vzdrževalnih del počakajte najmanj 5 sekund.
• Vzdrževalna dela opravite tako, kot piše v teh navodilih za uporabo. Zahtevnejše posege in profesionalna popravila mora opraviti pooblaščeni serviser. Za več informacij se obrnite na najbližjega servisnega zastopnika.
• Vzdrževalna dela opravljajte pravilno in tako podaljšajte življenjsko dobo izdelka ter zmanjšajte nevarnost nesreč.
• Zamenjajte poškodovane, obrabljene ali zlomljene dele. Vedno uporabljajte originalne nadomestne dele proizvajalca. Drugi nadomestni deli lahko poškodujejo izdelek in povečajo nevarnost nesreč.
• Da preprečite nastanek telesnih poškodb, ne odstranjujte in ne spreminjajte varnostnih naprav.
• Pri delu z rezalno opremo morate nositi močne zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.
• Za najboljše in najvarnejše delovanje morajo biti rezalni robovi ostri in čisti.
• Izdelek naj redno preverja in po potrebi nastavlja ter popravlja pooblaščena servisna delavnica.
• Upoštevajte navodila za zamenjavo dodatne opreme. Uporabljajte samo dodatno opremo, ki jo odobri proizvajalec.
• Ko izdelka ne uporabljate, morate izdelek, baterijo in polnilnik baterije hraniti ločeno v suhem, zaprtem in zaklenjenem prostoru. Otroci in osebe, katerim uporaba ni dovoljena, ne smejo imeti dostopa do izdelka, baterije ali polnilnika baterije.

Montaža

Uvod

OPOZORILO: Preden sestavite izdelek, preberite poglavje o varnosti.

OPOZORILO: Neželen vklop med sestavljanjem preprečite tako, da ključ obrnete v položaj 0, odstranite baterijo in počakate vsaj 5 sekund.

Montaža ročice

1. Zgornji ročaj potisnite naprej.

2. Privijte gumbe ročaja. (Sl. 19)

3. Ročaj povlecite nazaj do končnega položaja.

4. Prepolovite ročico za nastavitev višine in jo postavite v utor. (Sl. 20)
5. Z nogo potisnite navzdol ročico za nastavitev višine. (Sl. 21)

Nastavitev višine ročice

1. Prepričajte se, da je ročica za nastavitev višine v utoru. Če ročice za nastavitev višine ne vstavite v utor, s stopalom pritisnite ročico za nastavitev višine. (Sl. 21)
2. Z nogo potisnite navznoter ročico za nastavitev višine.
3. Ročaj namestite v pravilen položaj in ga sprostite. (Sl. 22)

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Husqvarna Connect

Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoča razširitev funkcij vašega izdelka Husqvarna:

• Dodatne informacije o izdelku.
- Informacije o izdelku, delih in servisu ter pomoč.

Začetek uporabe: Husqvarna Connect

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracijo izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Nastavitev kosilnice v delovni položaj

1. Sestavite ročaj. Glejte, Montaža ročice na strani 388.
2. Nastavitev višine ročaja. Glejte, Nastavitev višine ročice na strani 388.

POZOR: Prepričajte se, da kabli niso preveč napeti. Če so kabli preveč napeti, lahko pride do poškodb, ko ročaj preklopite v položaj za transport.

OPOZORILO: Izdelek uporabljajte samo, će je ročaj pomaknjen do konca navzgor in je nastavljen v enem od ustreznih višinskih položajev. Glejte, Nastavitev višine ročice na strani 388.

Nastavitev višine košnje

Košnjo lahko nastavite na 6 različnih višin.

1. Povlecite ročico za nastavitev višine košnje nazaj, da povečate višino rezanja. (SI. 23)
2. Potisnite ročico za nastavitev višine košnje naprej, da znižate višino rezanja.

POZOR: Ne nastavite višino rezanja prenizko. Rezila lahko trčijo ob tla, če površina travnika ni ravna.

Akumulator

OPOZORILO: Pred uporabo baterije morate prebrati in razumeti poglavje o varnosti. Prebrati in razumeti morate tudi navodila za uporabo, ki so priložena bateriji in polnilniku.

Baterijo in polnilnik baterije shranjujte v prostoru s pravilno temperaturo.

	Temperatura okolice
Delovanje baterije Od	5 °C do 40 °C
Polnjenje baterije Od	5 °C do 40 °C

Stanje baterije

Na zaslonu je prikazana preostala napolnjenost baterije in podatki o morebitnih težavah z akumulatorsko baterijo. Za prikaz stanja napolnjenosti baterije pritisnite gumb indikatorja na njej. V primeru napake sveti na skumulatorski bateriji opozorilni indikator. Glejte, Akumulatorska baterija na strani 392.

(SI. 24)

Indikatorji LED Stanje baterije
Vsi indikatorji LED svetijo	Polna napolnjenost (76–100 %)
Svetijo indikatorji LED 1, 2 in 3	Akumulatorska baterija je napolnjena med 51 % in 75 %.
Svetita indikatorja LED 1 in 2	Akumulatorska baterija je napolnjena med 26 % in 50 %.
Sveti indikator LED 1	Napolnjenost akumulator-ske baterije je med 6 % in 25 %.
Indikator LED 1 utripa	Napolnjenost akumulator-ske baterije je med 0 % in 5 %.

Polnjenje baterije

Baterijo pred prvo uporabo napolnite. Baterija je ob dobavi napolnjena na 30 %.

Opomba: Baterijski polnilnik mora biti priključen na napetost in frekvenco, ki sta navedena na tipski ploščici.

Če je temperatura baterije višja od 50 °C, se ne polni. Polnilnik baterije pred polnjenjem zniža temperaturo baterije.

1. En konec napajalnega kabla vstavite v konektor v polnilniku baterije.
2. Drugi konec napajalnega kabla polnilnika priklopite v primerno ozemljeno električno vtičnico. Indikator LED na polnilniku baterije enkrat utripne zeleno. (Sl. 25)
3. Baterijo vstavite v polnilnik baterije. Zeleni indikator na polnilniku se vklopi, ko je baterija pravilno vstavljena v polnilnik. (Sl. 26)
4. Ko se vsi indikatorji LED na bateriji vklopijo, je baterija popolnoma napolnjena. Baterijo polnite največ 24 ur.
5. Polnilnik baterije iz stenske vtičnice izvlecite za vtič, ne za kabel.
6. Odstranite baterijo iz polnilnika.

Zagon izdelka

1. Odprite pokrov za baterijo.
2. Napolnjeno baterijo vstavite v držalo za baterije.
3. Varnostni ključ obrnite v položaj 1. (Sl. 27)
4. Ostanite za izdelkom.
5. Sprostite blokado vžiga. (Sl. 18)
6. Ročico motorne zavore potisnite v smer ročaja. (Sl. 28)

Uporaba funkcije SaveE™

Izdelek je opremljen s funkcijo varčevanja z baterijo (SaveE™), ki omogoča daljši čas delovanja.

• Pritisnite gumb SaveE ^TM v položaj 1, da začnete izvajati funkcijo. (Sl. 29)
• Znova pritisnite gumb SaveE ^TM v položaj 0, če želite funkcijo izklopiti.

Opomba: Funkcija SaveE™ se samodejno izklopi, će je zaradi pogojev tal potrebna večja moč. Funkcija SaveE™ se znova samodejno zažene, ko pogoji tal to dopuščajo.

Funkcija visoke obremenitve

Ko izdelek kosi dolgo ali mokro travo, motor samodejno poviša število vrtljajev. Motor znova preklopi v normalni način, ko višja obremenitev ni več potrebovana.

Ugašanje motorja

Med delovanjem izdelka se lahko rezilo in motor začasno ustavita zaradi ovir, kot je zagozdena trava pod pokrovom rezila. Če se to zgodi in držite zavorno ročico motorja potisnjeno navzdol, se izdelek samodejno znova zažene. Če se izdelek ne zažene znova v 5–10 sekundah, boste morda morali očistiti pod pokrovom rezila. Glejte Čiščenje izdelka na strani 391.

OPOZORILO: Če se motor zaustavi, se izdelek poskuša v 5–10 sekundah samodejno znova zagnati. Počakajte najmanj 15 sekund, preden preverite pokrov rezila.

OPOZORILO: Preden preverite pokrov rezila, sprostite zavorno ročico motorja, obrnite varnostni ključ v položaj 0, odstranite baterijo in počakajte najmanj 5 sekund. Če se ovira odstrani in se izdelek nenamerno zažene, obstaja nevarnost telesnih poškodb.

OPOZORILO: Pred zapuščanjem izdelka morate varnostni ključ obrniti v položaj 0.

1. Za izklop motorja sprostite ročico motorne zavore. (Sl. 30)
2. Odprite pokrov baterije in varnostni ključ obrnite v položaj 0. (Sl. 31)
3. Za odstranitev baterije pritisnite 2 gumba za sprostitev baterije, nato pa jo izvlecite. (Sl. 32)
4. Napolnite baterijo, če je izpraznjena. Za več informacij glejte razdelek Polnjenje baterije na strani 389.

Kako doseči dober rezultat

• Vedno uporabljajte ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro rezilo prav tako porabi manj energije kot topo rezilo.
• Ne odrežite več kot tretjino dolžine travnih bilk. Najprej kosite z visoko nastavitvijo višine košnje. Preglejte rezultat in nastavite višino košnje na ustrezno višino. Če je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.
• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile črte.
• Pokrov kosišča mora biti čist. Obloge iz trave in umazanije na notranji strani pokrova kosišča lahko zmanjša učinkovitost košnje. Glejte Čiščenje izdelka na strani 391.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje. Če vaš prodajalec ni pooblaščen serviser, ga povprašajte, kje je naslednja najbližja pooblaščena servisna delavnica.

Za več informacij glejte www.husqvarna.com.

Urnik vzdrževanja

Izračunani intervali vzdrževanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo, će izdelka ne uporabljate vsakodnevno.

Za vzdrževalna dela, označena z *, glejte navodila v Varnost na strani 383.

	Pri vsaki uporabi	Mesečno	Vsako sezono
Opravite splošen pregled. X
Izdelek očistite. X
Očistite območje okoli ročice za nastavitev višine krmilnega ročaja. X
Preverite blokado vžiga. * X
Prepričajte se, da varnostne naprave izdelka pravilno delujejo. * X
Preverite rezalno opremo. X
Preglejte pokrov rezila. * X
Preverite ročico motorne zavore. * X
Preverite, ali je baterija poškodovana. X
Preverite napolnjenost baterije. X
Prepričajte se, da gumba za sprostitev na bateriji delujeta pravilno in omogočata pravilen zaklep baterije v izdelku.	X
Preverite, ali je polnilnik baterije poškodovan, in se prepričajte, da pravilno deluje.		X
Preverite povezave med baterijo in izdelkom. Preverite tudi povezave med baterijo in polnilnikom baterije.			X

Izvajanje splošnih pregledov

• Prepričajte se, da so matice in vijaki na izdelku dobro priviti.
• Prepričajte se, da kabli na izdelku niso v položaju, v katerem bi se lahko poškodovali.

Čiščenje izdelka

• Plastične dele čistite s čisto in suho krpo.
• Izdelka ne čistite z vodo. Voda lahko vdre v baterijo ali motor in povzroči kratki stik ali poškoduje izdelek.
• Izdelka ne čistite z visokotlačnim čistilnikom.
  • Vode ne zlivajte neposredno na motor.
• S krtačo odstranite listje, travo in umazanijo.

Čiščenje baterije in baterijskega polnilnika

OPOZORILO: Baterije ali polnilnika nikoli ne čistite z vodo.

OPOZORILO: Izdelka ne čistite s kemičnimi snovmi.

- Pred vstavljanjem baterije v polnilnik baterije se prepričajte, da sta baterija in polnilnik baterije čista in suha.

• Pola baterije očistite s stisnjenim zrakom ali za čiščenje uporabite mehko in suho krpo.
• Površine baterije in polnilnika očistite z mehko in suho krpo.

Očistite območje okoli ročice za nastavitev višine krmilnega ročaja.

- S krtačo odstranite listje, travo in umazanijo. (Sl. 33)

OPOZORILO: Neželen vklop preprečite tako, da varnostni ključ obrnete v položaj 0, odstranite baterijo in počakate vsaj 5 sekund.

OPOZORILO: Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Preverite, ali je rezalna oprema poškodovana oziroma razpokana. Če je rezalna oprema poškodovana, jo zamenjajte.
2. Preverite, ali je rezilo poškodovano ali topo.

Opomba: Rezilo morate po brušenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjajo in uravnovesijo. Če trčite ob oviro in se izdelek ustavi, zamenjajte poškodovano rezilo. Pooblaščena servisna delavnica naj oceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati.

Zamenjava rezil

Glejte, Tehnični podatki na strani 394 za pravilno vrsto rezila.

OPOZORILO: Preden zamenjate rezilo, ga zablokirajte s kosom lesa, da preprečite poškodbe prstov. Rezilo se lahko premakne, ko je motor izklopljen, prsti pa se lahko ujamejo med rezilo in nepremičnimi deli.

1. Rezilo blokirajte s kosom lesa. (SI. 34)

2. Odstranite vijak rezila, podložko in rezilo. (Sl. 35)

3. Preverite, ali sta nosilec in vijak rezila poškodovana.

4. Preverite motorno gred in se prepričajte, da ni zvita.
5. Ko pritrdite novo rezilo, usmerite nagnjene strani rezila v smer pokrova rezila. (Sl. 36)
6. Prepričajte se, da je rezilo poravnano s središčem motorne gredi.
7. Rezilo blokirajte s kosom lesa. Pritrdite podložko in privijte vijak in podložko z zateznim momentom 23-28 Nm. (Sl. 37) (Sl. 35)
8. Ročno zavrtite rezilo in se prepričajte, da se prosto obrača.

OPOZORILO: Nosite trpežne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni pritrjeno pravilno, bo izdelek vibriral, rezultat košnje pa ne bo zadovoljiv.

Odpravljanje težav

Akumulatorska baterija

LED na bateriji Vzrok Rešitev
Zeleni LED-indikator utripa.	Napetost akumulatorske baterije je prenizka.	Napolnite baterijo. Glejte, Polnjenje baterije na strani 389.
LED-indikator za napa-ko baterije utripa.	Baterija je premrzla ali prevroča za uporabo.	Počakajte, da se baterija ohladi ali jo odnesite v topel prostor, da se ogreje. Ko bo temperatura baterije ustrezna, jo lahko spet uporabljate. Akumulatorsko baterijo uporabljajte samo v okolju s temperaturami med 5 °C in -40 °C.
	Baterija je prazna. Napolnite baterijo. Glejte, Polnjenje baterije na strani 389.
LED-indikator za napa-ko baterije sveti.	Prišlo je do trajne napa-ke akumulatorske bate-rije.	Obrnite se na servisnega zastopnika Husqvarna.

Polnilnik akumulatorske baterije

Lučka LED na polnilni-ku baterije	Vzrok Rešitev
Indikator LED za napa-ko utripa ali zasveti.	Polnilnik akumulatorske baterije je premrzel ali prevroč za uporabo.	Počakajte, da se polnilnik akumulatorske baterije ohladi ali ga odnesite v topel prostor, da se ogreje. Ko bo temperatura polnil- nik akumulatorske baterije ustrezna, ga lahko spet uporabljate. Polnilnik akumulatorske baterije uporabljajte samo v okolju s temperaturami med 5 °C in -40 °C.
	Druge napake. Obrnite se	na servisnega zastopnika Husqvarna.

Vrtna kosilnica

Opozorilni indikator (lučka LED za napako) je pod pokrovom baterije.

Težava	Število utripov indikatorja LED za napako	Vzrok Rešitev
Utripanje lučke LED za napako. Izdelek ne deluje pravilno.	5	Rezilo je blokirano.	Obrnite kontaktni ključ v položaj 0, da preprečite nena-meren zagon. Odstranite baterijo in počakajte najmanj 5 sekund. Odstranite morebitne ovire in se prepričajte, da se rezilo lahko prosto vrti. Če težave ne morete odpraviti, se obrnite na servisnega zastopnika družbe Husqvarna.
		Število vrtljajev motorja preveč upade in motor se izklopi.	Dvig višine košnje. Glejte, Nastavitev višine košnje na strani 388.
	10	Krmilnik motorja je prevroč.	Izklopite motor in počakajte, da se ohladi.
Utripanje lučke LED za napako. Izdelek se zaustavi.	0	Napaka priključka baterije.	Preverite priključek baterije.
	3	V motorju prihaja do preobremenjenosti.	Dvig višine košnje. Glejte, Nastavitev višine košnje na strani 388.
	8	Napolnjenost baterije je nizka.	Napolnite baterijo. Glejte, Polnjenje baterije na strani 389.
	9	Napaka baterije ali baterija ne oddaja signala.	Baterijo pravilno vstavite v izdelek in preverite priključek baterije. Če indikator LED na bateriji utripa. Glejte, Aku-mulatorska baterija na strani 392.
	12	Napačen postopek zagona. Motorna za-vorna ročica je aktiv-rana pred zagonom motorja.	Sprostite motorno zavorno ročico in počakajte približno 5 sekund. Motorno zavorno ročico znova potisnite navzdol, da zaženete izdelek.
Druge napake.	Če pride do drugih napak, obrnite ključ v položaj 0, odstranite akumulatorsko baterijo in se obrnite na pooblaščenega serviserja Husqvarna.

Transport skladiščenje in odstranitev

Uvod

OPOZORILO: Neželen vklop med prevozom in skladiščenjem preprečite tako, da ključ obrnete v položaj 0, odstranite baterijo in počakate vsaj 5 sekund.

Nastavitev izdelka v transportni položaj

1. Z nogo potisnite navznoter ročico za nastavitev višine. (Sl. 38)
2. Ročaj povlecite navzgor in ročico za nastavitev višine povlecite iz utora.
3. Ročaj prepolovite naprej do končnega položaja. (Sl. 39)

4. Ročico za nastavitev višine krmilnega ročaja prepolovite proti pokrovu rezila. (Sl. 40)

5. Sprostite gumbe ročaja. (Sl. 41)

6. Zgornji ročaj potisnite nazaj. (Sl. 42)

Prevoz

• Za vstavljene litij-ionske baterijske enote veljajo zahteve zakonodaje o nevarnem blagu.
• Pri transportu v komercialne namene morate upoštevati posebne zahteve, navedene na pakiranju in nalepkah.
• Pri pripravi izdelka za transport morate upoštevati uredbe za ravnanje z nevarnimi materiali. Veljajo lokalni predpisi.
• Baterijo pri prevozu vedno odstranite.
• Na priključke baterije namestite izolacijski trak in se prepričajte, da se baterija med transportom ne more premikati.
  • Med izdelek pritrdite.

Shranjevanje

• Pustite, da se izdelek ohladi, preden ga shranite.
• Baterijo pri skladiščenju vedno odstranite.
• Za preprečevanje nesreč baterija med skladiščenjem ne sme biti priklopljena.
• Polnilnik baterije vedno hranite v zaprtem in suhem prostoru.
• Baterijo in polnilnik baterije hranite v zaprtem prostoru, kjer ni vlage ali nevarnosti zamrzovanja.
• Med shranjevanjem baterijo odstranite iz polnilnika.
• Baterijske ne shranjujte na mestu, kjer je lahko prisotna statična elektrika. Baterije ne shranjujte v kovinski škatli.

• Izdelek shranjujte v prostoru s temperaturo med – 10 °C in 40 °C.

• Baterijo shranjujte v prostoru s temperaturo med 5 °C in 25 °C, ki je zaščiten pred neposredno sončno svetlobo.

• Polnilnik baterije shranjujte v prostoru s temperaturo med 5 °C in 45 °C, ki je zaščiten pred neposredno sončno svetlobo.
• Pred dolgotrajnejšim skladiščenjem mora biti baterija napolnjena med 30 % in 50 %.
• Izdelek, baterijo in polnilnik hranite v zaklenjenem prostoru, do katerega otroci in nepooblaščene osebe nimajo dostopa.
• Očistite izdelek in se prepričajte, da je zbiralnik za travo prazen.
• Vzdrževalna dela opravite tako, kot je navedeno v teh navodilih za uporabo. Glejte Urnik vzdrževanja na strani 390.
• Če nameravate izdelek shraniti za dalj časa, najprej opravite popoln servis.

Odlaganje

Simboli na izdelku ali njegovi embalaži opozarjajo, da izdelka ne smete obravnavati kot gospodinjskega odpadka. Odnesti ga je treba v ustrezno zbirališče, kjer bodo poskrbeli za recikliranje električnih in elektronskih naprav.

Z zagotavljanjem pravilne obravnave izdelka boste pomagali preprečiti njegov morebiten škodljiv učinek na okolje in ljudi, do katerega bi lahko prišlo, kot posledica nepravilnega upravljanja z odpadki. Podrobnejše informacije o recikliranju tega izdelka lahko dobite v svoji občini, v komunalnem podjetju ali v trgovini, kjer ste ga kupili.

(SI. 43)

Tehnični podatki

	LB 144i
Motor rezalne enote
Tip motorja BLDC (brezkrtacni enosmerni) 36 V
Št. vrt. motorja – SavE, vrt/min 2600 vrt/min
Št. vrt. motorja – nazivno, vrt/min 3200 vrt/min
Št. vrt. motorja – visoka obremenitev, vrt/min 3500 vrt/min
Najvišja izhodna moč motorja v kW 0,9
Nazivna izhodna moč motorja v kW 0,75
Pogonski motor
Nazivna izhodna moč motorja v kW Ni navedeno
Hitrost samohodnega pogona, km/h Ni navedeno
Stopnje hitrosti Ni navedeno
Teža
Teža (vklj. z baterijo) v kg 15,5
Teža (vklj. z 1x Bli30), kg 17,5
Baterija
Vrsta baterije Serija baterij Husqvarna
Avtonomija baterije
Avtonomija baterije, najkrajša, (prosto delovanje) z aktivirano funkcijo SavE, z eno baterijo Husqvarna z močjo 7,5 Ah (Bli30).	170
Avtonomija baterije, najkrajša, (prosto delovanje) z aktiviranim standardnim načinom, z eno baterijo Husqvarna moči 7,5 Ah (Bli30).	135
Emisije hrupa 70
Raven zvočne moči, izmerjena v dB (A) 90
Raven zvočne moči, zajamčena LWA v dB(A) 92
Nivoji hrupa 71
Nivo zvočnega tlaka pri ušesu operaterja, dB(A) 77
Ravni vibracij 72
Ročaj, m/s2	0,7
Rezalna oprema
Višina reza v mm 25-75
Širina reza v cm 44
Standardno rezilo Mulčenje 5298073-10
Dodatno rezilo Ni navedeno

Homologirane baterije Vrsta Zmogljivost aku-	mulatorja v Ah	Napetost, V Teža, lb/kg
40-B140 Litij-ionska 4,0	36	2,6/1,2
BLi30	Litij-ionska 7,5	36	4,2/1,9

Odobreni polnilniki za določene baterije, BLi Vhodna nape-tost, V	Frekvenca, Hz Moč, W
40-C80 100–240 50–60 68,8
QC250 220–240 50 250

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Vrtna kosilnica
Znamka Husqvarna
Vrsta/model LB 144i
Identifikacija Serijske številke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/EC "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

Priglašeni organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, je potrdil skladnost z direktivo Sveta 2000/14/ES, postopki ugotavljanja skladnosti: Priloga VI.

Za informacije v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 394.

Huskvarna, 2022-11-24

$$ \Delta s \mathrm {d u} $$

Claes Losdal, Vodja oddelka za razvoj vrtne opreme, Husqvarna AB

Odgovorni za tehnično dokumentacijo

Sadržaj
