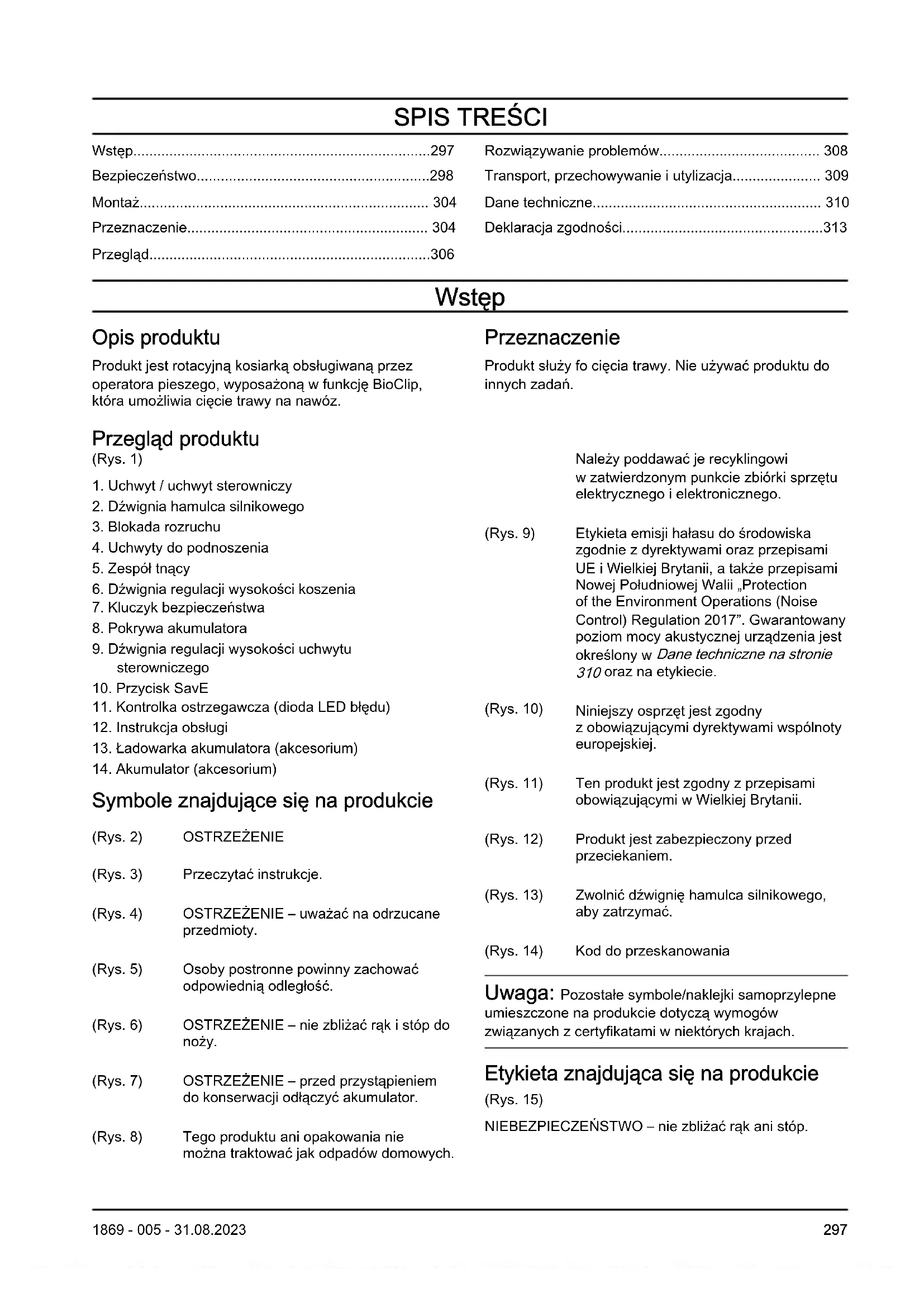

INSTRUKCJA OBSŁUGI LB 144i HUSQVARNA

• Wstęp p. 297
• Bezpieczeństwo p. 298
• Montaż p. 304
• Przeznaczenie p. 304
• Przegląd p. 306
• Rozwiązywanie problemów p. 308
• Transport, przechowywanie i utylizacja p. 309
• Dane techniczne p. 310
• Deklaracja zgodności Wstęp Opis produktu Produkt jest rotacyjną kosiarką obsługiwaną przez operatora pieszego, wyposażoną w funkcję BioClip, która umożliwia cięcie trawy na nawóz. Przeznaczenie Produkt służy fo cięcia trawy. Nie używać produktu do innych zadań. Przegląd produktu (Rys. 1) p. 313

1. Uchwyt / uchwyt sterowniczy

2. Dźwignia hamulca silnikowego

4. Uchwyty do podnoszenia

6. Dźwignia regulacji wysokości koszenia

7. Kluczyk bezpieczeństwa

8. Pokrywa akumulatora

9. Dźwignia regulacji wysokości uchwytu

11. Kontrolka ostrzegawcza (dioda LED błędu)

12. Instrukcja obsługi

13. Ładowarka akumulatora (akcesorium)

14. Akumulator (akcesorium)

Symbole znajdujące się na produkcie (Rys. 2) OSTRZEŻENIE (Rys. 3) Przeczytać instrukcje. (Rys. 4) OSTRZEŻENIE – uważać na odrzucane przedmioty. (Rys. 5) Osoby postronne powinny zachować odpowiednią odległość. (Rys. 6) OSTRZEŻENIE – nie zbliżać rąk i stóp do noży. (Rys. 7) OSTRZEŻENIE – przed przystąpieniem do konserwacji odłączyć akumulator. (Rys. 8) Tego produktu ani opakowania nie można traktować jak odpadów domowych. Należy poddawać je recyklingowi w zatwierdzonym punkcie zbiórki sprzętu elektrycznego i elektronicznego. (Rys. 9) Etykieta emisji hałasu do środowiska zgodnie z dyrektywami oraz przepisami UE i Wielkiej Brytanii, a także przepisami Nowej Południowej Walii „Protection of the Environment Operations (Noise Control) Regulation 2017”. Gwarantowany poziom mocy akustycznej urządzenia jest określony w Dane techniczne na stronie

oraz na etykiecie. (Rys. 10) Niniejszy osprzęt jest zgodny z obowiązującymi dyrektywami wspólnoty europejskiej. (Rys. 11) Ten produkt jest zgodny z przepisami obowiązującymi w Wielkiej Brytanii. (Rys. 12) Produkt jest zabezpieczony przed przeciekaniem. (Rys. 13) Zwolnić dźwignię hamulca silnikowego, aby zatrzymać. (Rys. 14) Kod do przeskanowania Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych krajach. Etykieta znajdująca się na produkcie (Rys. 15) NIEBEZPIECZEŃSTWO – nie zbliżać rąk ani stóp. 1869 - 005 - 31.08.2023 297Uszkodzenie produktu Nie odpowiadamy za uszkodzenia naszego produktu, w przypadku gdy:

• produkt jest nieprawidłowo naprawiany.

• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.

• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.

• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę. Bezpieczeństwo Definicje dotyczące bezpieczeństwa Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Jest używane, gdy istnieje ryzyko poważnych obrażeń, śmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Jest używane, gdy istnieje ryzyko uszkodzenia materiałów lub urządzenia w wyniku nieprzestrzegania instrukcji obsługi. Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji. Ostrzeżenia dotyczące bezpieczeństwa ogólnego produktu OSTRZEŻENIE: Zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa, instrukcjami, ilustracjami i specyfikacjami dołączonymi do tego produktu. Niezastosowanie się do wszystkich poniższych instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia. Zachować wszystkie ostrzeżenia i instrukcje do korzystania z nich w przyszłości. Termin „produkt” w ostrzeżeniach dotyczy Twojego produktu zasilanego prądem z sieci elektrycznej (z przewodem) lub produktu zasilanego prądem z akumulatora (bezprzewodowego). Bezpieczeństwo miejsca pracy

• Miejsce pracy powinno być czyste i dobrze oświetlone. Obszary zaciemnione i takie, w których panuje nieład, mogą powodować wypadki.

• Nie należy używać produktu w atmosferze wybuchowej, takiej jak w przypadku obecności łatwopalnych cieczy, gazów lub pyłów. Produkt tworzy iskry, które mogą zapalić pył lub opary.

Podczas pracy z użyciem produktu należy uważać, aby dzieci i osoby postronne nie zbliżały się do miejsca pracy. W wyniku utraty uwagi możesz stracić kontrolę nad urządzeniem. Bezpieczeństwo elektryczne

• Wtyczki produktu muszą pasować do gniazdka. Zabrania się dokonywania przeróbek wtyczki. Nie wolno stosować adapterów wtyczek produktów z uziemieniem. Nieprzerobione wtyczki i dopasowane gniazdka pozwalają zredukować ryzyko porażenia prądem.

• Należy unikać kontaktu ciała z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie ciała powoduje zwiększenie ryzyka porażenia prądem.

• Nie wystawiać produktu na działanie deszczu ani wilgoci. Przedostanie się wody do produktu zwiększa ryzyko porażenia prądem.

• Nie niszczyć przewodu. Nie wolno używać przewodu do przenoszenia, ciągnięcia lub odłączania produktu. Przewód należy utrzymywać z dala od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub splątane kable zwiększają zagrożenie porażenia prądem.

• Używając produktu na zewnątrz budynków, należy stosować przedłużacz przystosowany do użytku zewnętrznego. Stosowanie przewodu przeznaczonego do użytku na zewnątrz budynków pozwala ograniczyć ryzyko porażenia prądem.

• Jeśli produkt musi być używany w warunkach dużej wilgotności, stosować zasilanie chronione wyłącznikiem różnicowo-prądowym (RCD). Korzystanie z wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem. Bezpieczeństwo osób

• Podczas używania produktu należy zachować skupienie, obserwować wykonywane czynności i kierować się zdrowym rozsądkiem. Produktu nie wolno używać w przypadku zmęczenia ani pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas obsługi produktu może doprowadzić do poważnych obrażeń.

• Stosować środki ochrony osobistej. Należy zawsze stosować środki ochrony wzroku. Sprzęt ochronny, taki jak maski, antypoślizgowe buty robocze, kask lub środki ochrony słuchu stosowane

1869 - 005 - 31.08.2023w odpowiednich warunkach pozwalają obniżyć ryzyko odniesienia obrażeń.

• Należy zapobiec niezamierzonemu rozruchowi. Przed podłączeniem do źródła zasilania i/lub akumulatora, podniesieniem lub przenoszeniem produktu należy upewnić się, że przełącznik znajduje się w położeniu wyłączenia. Przenoszenie produktu z palcem na przełączniku lub włączenie zasilania produktu, który ma przełącznik w pozycji włączonej, sprzyja wypadkom.

• Przed włączeniem produktu należy usunąć wszelkie klucze i inne narzędzia. Klucze lub inne narzędzia, pozostawione przy obracającej się części produktu, mogą spowodować obrażenia ciała.

• Nie należy przeceniać swoich możliwości. Stać na stabilnym podłożu i zachować równowagę. Pozwoli to zachować lepszą kontrolę nad produktem w nieoczekiwanych sytuacjach.

• Należy odpowiednio się ubierać. Nie należy zakładać luźnych ubrań i nosić biżuterii. Włosy oraz ubranie należy trzymać z dala od elementów ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

• Jeśli dołączone jest wyposażenie służące do podłączenia urządzeń odprowadzających i gromadzących pył, należy zadbać o jego podłączenie i właściwie używanie. Stosowanie urządzeń odprowadzających pył może ograniczyć zagrożenia związane z obecnością pyłu.

• Częste używanie produktu nie zwalnia operatora z obowiązku zachowania czujności i przestrzegania zasad bezpieczeństwa dotyczących używania produktu. Nierozważne działanie może doprowadzić do poważnych obrażeń w ułamku sekundy. Eksploatacja i konserwacja produktu

• Nie wymuszać większych osiągów produktu. Używać produktu dopasowanego do zastosowania. Właściwy produkt pozwoli lepiej i bezpieczniej wykonać pracę z przewidzianą prędkością.

• Nie wolno używać produktu, jeśli nie można go włączyć lub wyłączyć przy użyciu przełącznika. Jeśli produkt nie może być kontrolowany za pomocą przełącznika, jest on niebezpieczny i musi zostać oddany do naprawy.

• Przed dokonaniem jakichkolwiek regulacji, zmianą akcesoriów lub pozostawieniem produktu na czas przechowywania należy odłączyć wtyczkę od źródła zasilania i/lub, jeśli jest to możliwe, wymontować akumulator. Takie działanie zapobiegawcze redukuje ryzyko przypadkowego uruchomienia produktu.

• Nieużywany produkt należy przechowywać w miejscu niedostępnym dla dzieci. Nie wolno pozwalać, aby produkt obsługiwały osoby nie zaznajomione z produktem lub niniejszymi instrukcjami. W rękach nieprzeszkolonych użytkowników produkty mogą być niebezpieczne.

• Konserwować produkty i akcesoria. Produkt należy sprawdzać pod kątem niedopasowania ruchomych części, uszkodzenia elementów i innych nieprawidłowości, które mogą mieć wpływ na jego działanie. W przypadku uszkodzenia naprawić produkty przed jego ponownym użyciem. Powodem wielu wypadków jest niewłaściwa konserwacja produktów.

• Narzędzia tnące należy utrzymywać w stanie naostrzonym i czystym. Właściwie konserwowane narzędzia tnące, z ostrymi krawędziami tnącymi dają mniejsze prawdopodobieństwo zacinania i łatwiej je kontrolować.

• Produkty, oprzyrządowanie i końcówki itp. muszą być używane zgodnie z niniejszymi instrukcjami, biorąc pod uwagę warunki robocze oraz wykonywane zadanie. Używanie produktu do zadań innych niż te, do których jest przeznaczony, może być niebezpieczne.

• Utrzymywać uchwyty i powierzchnie do chwytania w stanie suchym, czystym oraz wolnym od smaru i oleju. Śliskie uchwyty i powierzchnie do chwytania uniemożliwiają bezpieczną obsługę i kontrolę produktu w nieoczekiwanych sytuacjach. Użytkowanie i konserwacja narzędzia elektrycznego zasilanego akumulatorem

• Ładować jedynie za pomocą ładowarki wskazanej przez producenta. Ładowarka przeznaczona do jednego rodzaju akumulatora może grozić pożarem w przypadku wykorzystania jej do ładowania innego rodzaju akumulatora.

• Urządzeń należy używać wyłącznie w połączeniu z określonym rodzajem akumulatorów. Użycie akumulatorów innego rodzaju może stworzyć zagrożenie obrażeniami ciała i pożarem.

• Kiedy akumulator nie jest używany, należy przechowywać go z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe i śruby oraz innych niewielkich metalowych przedmiotów, które mogłyby połączyć dwa zaciski akumulatora. Spięcie zacisków akumulatora może spowodować oparzenia lub pożar.

• W niewłaściwych warunkach z akumulatora może wypłynąć płyn. Należy unikać kontaktu z tym płynem. Jeżeli dojdzie do kontaktu, przemyć wodą. Jeśli dojdzie do kontaktu płynu z oczami, należy dodatkowo skorzystać z pomocy medycznej. Płyn wydostający się z akumulatora może wywołać podrażnienia lub oparzenia.

• Nie używać akumulatora ani narzędzia, jeśli są one uszkodzone lub zostały zmodyfikowane. Uszkodzone lub zmodyfikowane akumulatory mogą charakteryzować się nieprzewidywalnymi właściwościami skutkującymi pożarem, eksplozją lub ryzykiem doznania obrażeń przez użytkownika.

• Nie wystawiać akumulatora ani narzędzia na działanie ognia bądź nadmiernej temperatury. Narażenie na pożar lub temperaturę przekraczającą 130°C (265°F) może spowodować wybuch.

• Postępować zgodnie ze wszystkimi instrukcjami dotyczącymi ładowania i nie ładować akumulatora 1869 - 005 - 31.08.2023 299ani narzędzia w temperaturach wykraczających poza zakres określony w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturach wykraczających poza dopuszczalny zakres może uszkodzić akumulator i zwiększyć ryzyko pożaru. Serwis

• Produkt może serwisować wyłącznie wykwalifikowany personel serwisowy przy użyciu identycznych części zamiennych. Zapewni to bezpieczeństwo użytkowania produktu.

• Pod żadnym pozorem nie należy serwisować uszkodzonych akumulatorów. Akumulatory może serwisować wyłącznie producent lub autoryzowany serwis. Ostrzeżenia dotyczące bezpieczeństwa użytkowania kosiarki

• Nie używać kosiarki w złych warunkach pogodowych, szczególnie jeśli istnieje ryzyko wystąpienia burzy. Zmniejsza to ryzyko porażenia piorunem.

• Dokładnie sprawdzić obszar, w którym ma być używana kosiarka, pod kątem występowania dzikich zwierząt. Pracująca kosiarka jest niebezpieczna dla dzikich zwierząt.

• Należy dokładnie sprawdzić miejsce, w którym będzie używana kosiarka, i usunąć wszelkie kamienie, patyki, druty, kości i inne przedmioty. Wyrzucane przedmioty mogą spowodować obrażenia.

• Przed użyciem kosiarki należy zawsze wzrokowo sprawdzić, czy noże, śruba noży i zespół noży nie są zużyte ani uszkodzone. Zużyte lub uszkodzone części zwiększają ryzyko odniesienia obrażeń.

• Regularnie sprawdzaj pojemnik na trawę pod kątem zużycia. Zużyty lub uszkodzony pojemnik na trawę może zwiększyć ryzyko odniesienia obrażeń.

• Osłony muszą być założone. Osłony muszą być sprawne i prawidłowo zamontowane. Poluzowana, uszkodzona lub nieprawidłowo działająca osłona może spowodować obrażenia.

• Utrzymywać wszelkie wloty powietrza chłodzącego w czystości. Zablokowane wloty powietrza i zanieczyszczenia mogą spowodować przegrzanie lub wywołać pożar.

• Podczas obsługi kosiarki należy zawsze nosić obuwie przeciwpoślizgowe i ochronne. Nie obsługiwać kosiarki boso lub w sandałach. Zmniejsza to ryzyko obrażeń stóp w wyniku kontaktu z ruchomymi nożami.

• Podczas używania kosiarki należy zawsze nosić długie spodnie. Odsłonięta skóra jest bardziej narażona na obrażenia powodowane przez wyrzucane przedmioty.

• Nie używać kosiarki do koszenia mokrej trawy. Należy iść, nie biec. Zmniejsza to ryzyko poślizgnięcia się i upadku, a tym samym odniesienia obrażeń.

Nie wolno używać kosiarki na zbyt stromych zboczach. Zmniejsza to ryzyko utraty kontroli, poślizgnięcia się i upadku, a tym samym odniesienia obrażeń.

• Podczas pracy na pochyłościach należy zawsze stawać na stabilnym podłożu i pracować w poprzek zbocza, a nie w górę lub w dół, a także zachować szczególną ostrożność przy zmianie kierunku jazdy. Zmniejsza to ryzyko utraty kontroli, poślizgnięcia się i upadku, a tym samym odniesienia obrażeń.

• Należy zachować szczególną ostrożność przy wycofywaniu lub przyciąganiu kosiarki do siebie. Należy zawsze uważać na otoczenie. Zmniejsza to ryzyko potknięcia się podczas pracy.

• Nie wolno dotykać noży ani innych niebezpiecznych ruchomych części, gdy są w ruchu. Zmniejsza to ryzyko odniesienia obrażeń przez ruchome części.

• Na czas usuwania zakleszczonego materiału lub czyszczenia kosiarki należy upewnić się, że wszystkie przełączniki znajdują się w pozycji wyłączenia, a akumulator jest odłączony. Nieoczekiwane uruchomienie kosiarki może spowodować poważne obrażenia ciała.

• Na czas usuwania zakleszczonego materiału lub czyszczenia kosiarki należy upewnić się, że wszystkie przełączniki znajdują się w pozycji wyłączenia, a następnie usunąć urządzenie wyłączające. Nieoczekiwane uruchomienie kosiarki może spowodować poważne obrażenia ciała. Wyłącznik różnicowo-prądowy

• Stosować wyłącznik różnicowo-prądowy o prądzie wyzwalającym nie większym niż 30mA. Ogólne zasady bezpieczeństwa OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Produkt ten może być niebezpieczny w przypadku jego nieprawidłowego użytkowania i niezachowania ostrożności. Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować obrażenia ciała lub śmierć.

• Niniejszy produkt podczas pracy wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

• Zawsze zachowywać ostrożność i kierować się zdrowym rozsądkiem. Jeśli nie ma pewności, w jaki sposób należy obsługiwać ten produkt w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z dealerem Husqvarna.

1869 - 005 - 31.08.2023• Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności.

• Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.

• Nie wolno pozwalać dzieciom ani osobom, które nie zapoznały się z niniejszymi instrukcjami obsługi, na obsługiwanie urządzenia. Przepisy lokalne mogą narzucać ograniczenia dotyczące wieku operatora urządzenia.

• Należy zawsze kontrolować osobę o ograniczonych możliwościach fizycznych lub umysłowych podczas używania produktu. Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.

• Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw nie może obsługiwać urządzenia. Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd.

• Jeżeli produkt jest uszkodzony lub nie działa prawidłowo, nie należy go używać.

• Nie wolno dokonywać w maszynie zmian stanowiących modyfikację jej oryginalnej wersji. Nie używać maszyny, jeżeli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany. Pracuj bezpiecznie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Używać maszyny wyłącznie do przycinania trawników. Nie jest dozwolone wykorzystanie maszyny do innych zadań.

• Stosować środki ochrony osobistej. Patrz Środki ochrony osobistej na stronie 301

• Należy zawsze wiedzieć, jak szybko wyłączyć silnik w razie awarii.

• Nie używać urządzenia podczas deszczu ani w wilgotnym otoczeniu. Dostanie się wody do wnętrza urządzenia zwiększa ryzyko porażenia prądem.

• Nie należy obsługiwać maszyny, jeśli ostrze oraz wszystkie pokrywy nie zostały prawidłowo zamocowane. Nieprawidłowo zamocowane ostrze może się obluzować i spowodować obrażenia.

• Należy upewnić się, że ostrze nie uderza w żadne obiekty, takie jak kamienie czy korzenie. Może to spowodować uszkodzenie ostrza oraz wygięcie wału silnika. Zgięta oś powoduje silne wibracje oraz bardzo wysokie zagrożenie obluzowaniem ostrza.

• Jeśli ostrze uderzy w jakikolwiek obiekt lub jeśli wystąpią wibracje, należy natychmiast wyłączyć maszynę. Wyłącz silnik, przekręć kluczyk bezpieczeństwa do położenia „0” i wyjmij akumulator. Poczekać, aż ruchome części zatrzymają się. Należy sprawdzić maszynę pod kątem uszkodzeń. Dokręcić luźne części. Naprawić uszkodzenia i wymienić uszkodzone części. Wykonanie przeglądu należy zlecić autoryzowanemu warsztatowi obsługi technicznej.

• Nigdy nie należy na stałe przymocowywać uchwytu hamulca silnikowego do uchwytu podczas pracy silnika.

• Maszynę należy ustawić na stabilnej, płaskiej powierzchni i ją uruchomić. Należy upewnić się, że ostrza nie uderzają w podłoże lub inne przedmioty.

• Podczas obsługi maszyny zawsze należy stać za nią.

• Podczas obsługi maszyny należy upewnić się, że wszystkie koła dotykają podłoża oraz trzymać na kierownicy obie dłonie. Nie zbliżać rąk i stóp do obracających się noży.

• Nie przechylać produktu podczas uruchamiania silnika ani podczas pracy produktu.

• Należy zachować ostrożność podczas ciągnięcia maszyny do tyłu.

• Nigdy nie należy podnosić maszyny przy włączonym silniku. Jeśli konieczne jest podniesienie urządzenia, należy najpierw wyłączyć silnik, przekręcić kluczyk bezpieczeństwa do położenia „0” i wyjąć akumulator.

• Nie należy poruszać się do tyłu podczas obsługi maszyny.

• Gdy zachodzi konieczność przechylenia produktu na czas transportu lub przed rozpoczęciem jazdy po obszarach bez trawy, np. po ścieżkach wykonanych ze żwiru, kamienia lub asfaltu, zatrzymać silnik.

• Nie należy biegać z maszyną przy włączonym silniku. Podczas obsługi maszyny zawsze należy poruszać się chodem.

• Przed zmianą wysokości koszenia należy wyłączyć silnik. Nie wolno przeprowadzać regulacji, gdy silnik pracuje.

• Nigdy nie należy pozostawiać maszyny poza zasięgiem wzroku przy włączonym silniku. Należy wyłączyć silnik i upewnić się, że narzędzia tnące nie obracają się.

• Drgania produktu podczas pracy mogą różnić się od wartości drgań deklarowanej w Dane techniczne na stronie 310 . Różnica jest spowodowana różnymi sposobami użytkowania produktu. W przypadku częstej lub dłuższej eksploatacji produktu należy regularnie robić przerwy, aby zapobiec obrażeniom ciała w wyniku wibracji. Instrukcje bezpieczeństwa dotyczące obsługi Środki ochrony osobistej OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Środki ochrony osobistej nie eliminują ryzyka odniesienia obrażeń, ograniczają natomiast ich rozmiar w razie zaistnienia wypadku. Skorzystaj 1869 - 005 - 31.08.2023 301z pomocy dealera przy wyborze odpowiedniego sprzętu.

• Należy używać mocnego, przeciwpoślizgowego obuwia ochronnego lub obuwia roboczego. Nie należy używać otwartego obuwia lub chodzić boso.

• Stosować wytrzymałe, długie spodnie.

• W razie potrzeby, na przykład podczas mocowania, badania czy czyszczenia narzędzi tnących, stosować rękawice ochronne.

• Zalecamy stosowanie ochronników słuchu. Urządzenia zabezpieczające na produkcie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Nie używać produktu z urządzeniami zabezpieczającymi, które są uszkodzone lub nie działają prawidłowo.

• Nie wolno wymontowywać ani modyfikować urządzeń zabezpieczających.

• Regularnie przeprowadzać kontrole urządzeń zabezpieczających. Jeśli urządzenia zabezpieczające są uszkodzone lub nie działają prawidłowo, należy skontaktować się z warsztatem obsługi technicznej Husqvarna. Sprawdzanie osłony modułu tnącego Osłona modułu tnącego ogranicza drgania urządzenia i obniża ryzyko odniesienia obrażeń od ostrza.

• Zbadać osłonę modułu tnącego, aby upewnić się, że nie nosi ona znamion uszkodzenia, takich jak pęknięcia. Sprawdzanie kluczyka bezpieczeństwa Kluczyk bezpieczeństwa znajduje się pod pokrywą akumulatora. Kluczyk bezpieczeństwa służy do podłączenia akumulatora, który zasila silnik.

• Uruchomić i wyłączyć silnik, aby przeprowadzić kontrolę kluczyka bezpieczeństwa.

• Jeżeli kluczyk bezpieczeństwa działa prawidłowo, silnik uruchomi się tylko po przekręceniu kluczyka w położenie 1. (Rys. 16) Sprawdzanie uchwytu hamulca silnika Uchwyt hamulca silnika zatrzymuje silnik. Po zwolnieniu uchwytu hamulca silnika następuje wyłączenie silnika.

• Uruchomić produkt. Patrz Uruchamianie produktu na stronie 305

• Zwolnić uchwyt hamulca silnika. (Rys. 17)

• Sprawdzić, czy urządzenie się zatrzymuje. Jeśli silnik nie wyłączy się w czasie 3 sekund, autoryzowany punkt serwisowy Husqvarna powinien wyregulować hamulec silnika. Sprawdzanie blokady rozruchu Skontrolować zabezpieczenie przed niepożądanym uruchomieniem urządzenia, aby upewnić się, że zapobiega ono uruchomieniu silnika.

1. Pchnąć dźwignię hamulca silnika w stronę drążka

sterującego. Zabezpieczenie przed niepożądanym uruchomieniem urządzenia zatrzymuje ruch.

2. Popchnąć zabezpieczenie przed niepożądanym

uruchomieniem na zewnątrz. (Rys. 18)

3. Zwolnić zabezpieczenie przed niepożądanym

uruchomieniem urządzenia, aby upewnić się, że powróci do swojego położenia wyjściowego. Zasady bezpieczeństwa związane z akumulatorem OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Używać akumulatorów Husqvarna wyłącznie do zasilania powiązanych produktów Husqvarna. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów.

• Nie używać baterii jednorazowego użytku.

• Ryzyko porażenia prądem. Nie przykładać zacisków akumulatora do kluczy, monet, śrub lub innych metalowych przedmiotów. Może to spowodować zwarcie akumulatora.

• Nie wkładać żadnych przedmiotów do szczelin powietrznych akumulatora.

• Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może wybuchnąć i spowodować oparzenia i/lub oparzenia chemiczne.

• Akumulator należy chronić przed deszczem i wodą.

• Akumulator należy chronić przed działaniem mikrofal i wysokiego ciśnienia.

• Nie próbować rozbierać ani rozbijać akumulatora.

• Jeśli doszło do wycieku z akumulatora, unikać kontaktu cieczy ze skórą i oczami. W przypadku dotknięcia cieczy przemyć skórę dużą ilością wody i zgłosić się do lekarza.

• Akumulator produktu może być używany wyłącznie przy temperaturze otoczenia od 5 do 40ºC.

• Ładowarka akumulatora może być używana wyłącznie przy temperaturze otoczenia od 5 do 40ºC.

• Akumulator nie będzie się ładować, jeżeli jego temperatura przekroczy 50°C.

• Do czyszczenia akumulatora i ładowarki nie należy używać wody. Patrz Czyszczenie akumulatora i ładowarki na stronie 307

• Nie wolno używać uszkodzonego akumulatora.

1869 - 005 - 31.08.2023• Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, monety czy biżuteria. Zasady bezpieczeństwa w czasie obsługi ładowarki OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Używać ładowarki QC jedynie do ładowania akumulatorów wymiennych Husqvarna.

• Istnieje ryzyko porażenie prądem i zwarcia. Nie wkładać żadnych przedmiotów do szczelin wentylacyjnych ładowarki. Nie należy podejmować prób rozmontowania ładowarki. Nie zwierać końcówek ładowarki metalowymi przedmiotami. Należy korzystać z zatwierdzonego gniazda zasilania.

• Niniejszy produkt podczas pracy wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed przystąpieniem do pracy z produktem, w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń, osoby posiadające implanty medyczne powinny skonsultować się z lekarzem oraz ich producentem.

• Należy regularnie sprawdzać, czy przewód zasilający ładowarki do akumulatora nie jest uszkodzony i popękany.

• Nie podnosić ładowarki do akumulatora za przewód zasilający. Aby odłączyć ładowarkę do akumulatora od gniazda, wyciągnąć wtyczkę. Nie ciągnąć za przewód.

• Uważać, aby przewód zasilający i przedłużacze nie stykały się z wodą, olejem ani nie dotykały ostrych krawędzi. Uważać także, aby przewód nie został zakleszczony w drzwiach, furtkach, płotach itp. Może to spowodować, że ładowarka znajdzie się pod napięciem.

• Do czyszczenia ładowarki nie należy używać wody.

• Ładowarka do akumulatora może być używana przez dzieci, które przekroczyły 8 rok życia, oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych bądź umysłowych lub nie posiadające odpowiedniego doświadczenia i wiedzy, jeśli są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania ładowarki i rozumieją wiążące się z nią zagrożenia. Dzieci nie mogą bawić się ładowarką do akumulatora. Dzieci nie mogą bez nadzoru czyścić urządzenia ani przeprowadzać jego konserwacji.

• Nie należy ładować akumulatorów nieprzeznaczonych do ładowania.

• Nie używać ładowarki do akumulatora w pobliżu łatwopalnych materiałów lub materiałów, które mogą powodować korozję. Ładowarki nie należy przykrywać. W razie zauważenia dymu lub ognia należy odłączyć ładowarkę od źródła zasilania.

• Nie wolno używać uszkodzonej ładowarki do akumulatora.

• Należy ładować akumulator wyłącznie wewnątrz budynku, w pomieszczeniu z dobrym przepływem powietrza i z dala od światła słonecznego. Nie ładować akumulatora w wilgotnym otoczeniu. Instrukcje bezpieczeństwa dotyczące konserwacji OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Aby zapobiec przypadkowemu włączeniu w trakcie prac konserwacyjnych, należy przekręcić kluczyk bezpieczeństwa w położenie „0” i wyjąć akumulator. Przed rozpoczęciem prac konserwacyjnych odczekać co najmniej 5 s.

• Należy wykonywać jedynie prace konserwacyjne opisane w instrukcji obsługi. Większe i bardziej skomplikowane prace oraz profesjonalne naprawy muszą być wykonywane w autoryzowanym punkcie serwisowym. Więcej informacji można uzyskać w najbliższym punkcie serwisowym.

• Prace konserwacyjne należy wykonywać w prawidłowy sposób, aby zwiększyć żywotność produktu i zmniejszyć ryzyko wypadków.

• Wymienić uszkodzone, zużyte lub zniszczone części. Zawsze należy używać oryginalnych części zamiennych, dostarczanych przez producenta. Inne części zamienne mogą spowodować uszkodzenie produktu i zwiększyć ryzyko wypadków.

• Nie wolno wymontowywać ani modyfikować urządzeń zabezpieczających, ponieważ grozi to odniesieniem obrażeń.

• Podczas obsługi osprzętu tnącego należy zakładać specjalistyczne rękawice. Nóż jest bardzo ostry i może łatwo doprowadzić do skaleczenia.

• Aby uzyskać jak najlepsze efekty i zapewnić bezpieczeństwo, należy utrzymywać krawędzie tnące naostrzone i czyste.

• Regularnie oddawać urządzenie do autoryzowanego punktu serwisowego w celu jego kontroli i dokonania koniecznych regulacji lub napraw.

• Należy przestrzegać instrukcji wymiany akcesoriów. Używać wyłącznie akcesoriów od producenta urządzenia.

• Gdy urządzenie nie jest użytkowane, należy przechowywać produkt, akumulator i ładowarkę z dala od siebie, w suchym i zamkniętym pomieszczeniu. Upewnić się, że dzieci ani osoby niepowołane nie mogą uzyskać dostępu do produktu, akumulatora ani ładowarki. 1869 - 005 - 31.08.2023 303Montaż Wstęp OSTRZEŻENIE: Przed montażem produktu należy przeczytać rozdział dotyczący bezpieczeństwa. OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia w trakcie montażu, należy przekręcić kluczyk zabezpieczający w położenie „0”, wyjąć akumulator i odczekać przynajmniej 5s. Montaż uchwytu

1. Złożyć górny uchwyt do przodu.

2. Dokręcić pokrętła uchwytu. (Rys. 19)

3. Pociągnąć uchwyt do tyłu, aż znajdzie się

w położeniu końcowym.

4. Złożyć dźwignię regulacji wysokości i umieścić

5. Nacisnąć stopą dźwignię regulacji wysokości. (Rys.

21) Regulacja wysokości uchwytu

1. Upewnić się, że dźwignia regulacji wysokości

znajduje się w rowku. Nacisnąć stopą dźwignię regulacji wysokości, jeśli nie znajduje się ona w rowku. (Rys. 21)

2. Nacisnąć stopą dźwignię regulacji wysokości.

3. Ustawić uchwyt sterowniczy w prawidłowym

położeniu i zwolnić uchwyt sterowniczy. (Rys. 22) Przeznaczenie Wstęp OSTRZEŻENIE: Przed użyciem urządzenia należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu. Husqvarna Connect Husqvarna Connect to darmowa aplikacja na urządzenia mobilne. Husqvarna ConnectHusqvarna

1. Pobierz aplikację Husqvarna Connect na swoim

urządzeniu mobilnym.

2. Zarejestruj się w aplikacji Husqvarna Connect.

3. Wykonaj instrukcje wyświetlane w aplikacji

Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt. Ustawienie kosiarki w pozycji roboczej

1. Zmontować uchwyt. Patrz

Montaż uchwytu na stronie 304

2. Dostosuj wysokość uchwytu. Patrz

Regulacja wysokości uchwytu na stronie 304

UWAGA: Upewnić się, że przewody nie są zbyt mocno naprężone. Zbyt mocne naprężenie może spowodować uszkodzenie przewodu w przypadku złożenia uchwytu do położenia transportowego. OSTRZEŻENIE: Nie wolno używać produktu, jeśli uchwyt nie jest całkowicie złożony do góry i ustawiony w jednej z odpowiednich pozycji wysokości. Patrz Regulacja wysokości uchwytu na stronie

Regulacja wysokości koszenia Można ustawiać 6 różnych wysokości cięcia.

1. Przesunąć dźwignię wysokości koszenia do tyłu

w celu zwiększenia wysokości koszenia. (Rys. 23)

2. Przesunąć dźwignię wysokości koszenia do przodu

w celu zmniejszenia wysokości koszenia. UWAGA: Nie należy ustawiać zbyt niskiej wysokości koszenia. Noże mogą uderzyć w ziemię, jeśli powierzchnia trawnika nie jest równa. Akumulator OSTRZEŻENIE: Przed rozpoczęciem korzystania z akumulatora należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu. Należy również przeczytać uważnie 304 1869 - 005 - 31.08.2023instrukcję obsługi dołączoną do akumulatora i ładowarki. Zapewnić akumulatorowi i ładowarce prawidłową temperaturę otoczenia. Temperatura otoczenia Działanie akumula- tora 5–40°C Ładowanie akumula- tora 5–40°C Stan akumulatora Na wyświetlaczu pokazywane są informacje o stanie naładowania akumulatora i sygnalizowane ewentualne problemy. Aby uzyskać informacje o stanie naładowania akumulatora, należy nacisnąć przycisk wskaźnika akumulatora. W przypadku wystąpienia błędu włącza się symbol ostrzegawczy na akumulatorze. Patrz Akumulator na stronie 308

(Rys. 24) Diody LED Stan akumulatora Świecą się wszystkie dio- dy LED. W pełni naładowany (76– 100%). Świecą się diody LED 1, LED 2, LED 3. Poziom naładowania aku- mulatora: 51%–75% Świecą się diody LED 1, LED 2. Poziom naładowania aku- mulatora: 26%–50% Świeci dioda LED 1 Poziom naładowania aku- mulatora: 6%–25%. Miga dioda LED 1 Poziom naładowania aku- mulatora: 0%–5%. Ładowanie akumulatora Przed pierwszym użyciem należy naładować akumulator. W chwili dostawy do klienta akumulator jest naładowany jedynie w 30%. Uwaga: Ładowarka do akumulatora musi zostać podłączona do napięcia i częstotliwości wskazanych na tabliczce znamionowej. Akumulator nie ładuje się, gdy temperatura akumulatora przekracza 50°C. Przed rozpoczęciem ładowania ładowarka zmniejsza temperaturę akumulatora.

1. Podłączyć jeden koniec przewodu zasilającego

ładowarki do gniazda ładowarki.

2. Podłączyć drugi koniec przewodu zasilającego

ładowarki do gniazda sieciowego z uziemieniem. Dioda ładowarki błyśnie jeden raz na zielono. (Rys. 25)

3. Włóż akumulator do ładowarki. Kiedy akumulator jest

prawidłowo podłączony do ładowarki, włącza się na niej zielona dioda. (Rys. 26)

4. Akumulator jest całkowicie naładowany, gdy włączą

się wszystkie diody. Akumulator można ładować przez maks. 24 godziny.

5. Aby odłączyć ładowarkę od gniazda sieciowego,

należy ciągnąć za wtyczkę, a nie za przewód.

6. Akumulator należy wyjąć z ładowarki.

Uruchamianie produktu

1. Otworzyć pokrywę akumulatora.

2. Umieścić naładowany akumulator w uchwycie

3. Obróć kluczyk bezpieczeństwa do położenia 1. (Rys.

4. Należy pozostawać za maszyną.

5. Poluzować opóźniacz rozruchu. (Rys. 18)

6. Pchnąć dźwignię hamulca silnikowego w stronę

uchwytu sterowniczego. (Rys. 28) Korzystanie z funkcji SaveE

Urządzenie wyposażone jest w funkcję oszczędzania akumulatora (SaveE

), która zapewnia dłuższy czas pracy.

• Aby uruchomić funkcję, należy przekręcić przycisk SaveE

w położenie 1. (Rys. 29)

• Przekręcenie przycisku SaveE

w położenie 0 wyłączy funkcję. Uwaga: Funkcja SaveE

zostanie wyłączona automatycznie, jeśli okaże się, że stan podłoża wymaga zastosowania większej mocy. Funkcja SaveE

ponownie uruchomi się automatycznie, gdy tylko stan podłoża na to pozwoli. Funkcja dużego obciążenia Jeżeli urządzenie jest używane do ścinania mokrej lub długiej trawy, silnik automatycznie zwiększy prędkość obrotową. Silnik powróci do trybu standardowego, gdy wysokie obciążenie nie będzie już potrzebne. Silnik gaśnie Podczas pracy nóż i silnik mogą chwilowo zatrzymać się z powodu przeszkód, takich jak nagromadzona trawa pod pokrywą zespołu tnącego. W takim przypadku, jeśli dźwignia hamulca silnikowego jest nadal wciśnięta w dół, urządzenie automatycznie uruchamia się ponownie. Jeśli urządzenie nie uruchomi się ponownie w ciągu 5-10sekund, konieczne może być wyczyszczenie obszaru pod pokrywą zespołu tnącego. Patrz Czyszczenie produktu na stronie 307

1869 - 005 - 31.08.2023 305OSTRZEŻENIE: Jeśli silnik się zatrzyma, urządzenie będzie próbować automatycznie uruchomić się ponownie przez 5-10 sekund. Przed sprawdzeniem pokrywy zespołu tnącego należy odczekać co najmniej 15 sekund. OSTRZEŻENIE: Przed sprawdzeniem pokrywy zespołu tnącego zwolnić dźwignię hamulca silnikowego, przekręcić kluczyk bezpieczeństwa do pozycji0, wyjąć akumulator i odczekać co najmniej 5sekund. Jeśli przeszkoda zostanie usunięta i produkt przypadkowo uruchomi się, można odnieść obrażenia. Wyłączanie urządzenia OSTRZEŻENIE: Przed pozostawieniem produktu poza zasięgiem wzroku należy ustawić kluczyk bezpieczeństwa w położeniu 0.

1. Aby wyłączyć silnik, należy zwolnić uchwyt hamulca

2. Otworzyć pokrywę akumulatora i obrócić kluczyk

bezpieczeństwa w położenie „0”. (Rys. 31)

3. Aby wyjąć akumulator, nacisnąć 2 przyciski

zwalniające i go wyciągnąć. (Rys. 32)

4. Jeżeli poziom naładowania akumulatora jest niski,

należy go naładować. Aby uzyskać więcej informacji, patrz Ładowanie akumulatora na stronie 305

Uzyskiwanie dobrych rezultatów

• Używać zawsze dobrze naostrzonych ostrzy. Stępione ostrze daje nierównomierne rezultaty, a ścinana powierzchnia żółknie. Naostrzone ostrze zużywa również mniej energii niż ostrze stępione.

• Nie należy kosić więcej niż ⅓ długości trawy. Najpierw należy kosić przy użyciu dużej wysokości koszenia. Zbadać rezultaty i obniżyć wysokość koszenia do odpowiedniego poziomu. Jeśli trawa jest bardzo długa, w razie konieczności należy przejechać powoli i ściąć dwukrotnie.

• Kosić za każdym razem w różnych kierunkach, aby uniknąć powstawania pasów na trawniku.

• Utrzymywać osłonę zespołu tnącego w czystości. Nagromadzenie trawy i zanieczyszczeń po wewnętrznej stronie osłony zespołu tnącego może zmniejszyć efekt koszenia. Patrz Czyszczenie produktu na stronie 307

Przegląd Wstęp OSTRZEŻENIE: Przed przeprowadzeniem konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie. Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych. Jeśli dany dealer nie jest autoryzowanym punktem serwisowym, poproś sprzedawcę o informacje na temat najbliższego autoryzowanego punktu serwisowego. Aby uzyskać więcej szczegółowych informacji, patrz www.husqvarna.com. Plan konserwacji Odstępy pomiędzy konserwacjami obliczane są w oparciu o codzienne wykorzystanie produktu. Odstępy te ulegają zmianie, jeśli maszyna nie jest użytkowana codziennie. W przypadku konserwacji oznaczonych gwiazdką *, patrz instrukcje w Bezpieczeństwo na stronie 298

Każde użycie Co mie- siąc Co sezon Przeprowadzić ogólny przegląd. X Wyczyścić urządzenie. X Oczyścić obszar wokół dźwigni regulacji wysokości uchwytu. X Sprawdzić blokadę rozruchu. * X Sprawdzić, czy urządzenia zabezpieczające produktu działają prawidłowo. * X Sprawdzić osprzęt tnący. X Sprawdzić pokrywę zespołu tnącego. * X 306 1869 - 005 - 31.08.2023Każde użycie Co mie- siąc Co sezon Sprawdzić dźwignię hamulca silnikowego. * X Sprawdzić akumulator pod kątem uszkodzeń. X Sprawdzić naładowanie akumulatora. X Sprawdzić, czy przyciski zwalniające akumulator działają prawidłowo oraz czy blokuje się on na miejscu w urządzeniu.

Sprawdzić, czy ładowarka nie jest uszkodzona oraz czy działa prawidłowo. X Sprawdzić połączenia pomiędzy akumulatorem a urządzeniem. Sprawdzić rów- nież połączenie pomiędzy akumulatorem a ładowarką.

• Należy upewnić się, że nakrętki i śruby maszyny są dokręcone.

• Upewnić się, że przewody urządzenia nie znajdują się w położeniu, w którym mogłyby ulec uszkodzeniu. Czyszczenie produktu

• Plastikowe części należy czyścić czystą i suchą ściereczką.

• Do czyszczenia urządzenia nie należy używać wody. Woda mogłaby dostać się do akumulatora lub silnika i wywołać zwarcie lub uszkodzenie urządzenia.

• Nie używać myjek wysokociśnieniowych do czyszczenia urządzenia.

• Nie polewać silnika bezpośrednio wodą.

• W celu usunięcia liści, trawy i brudu należy użyć szczotki. Czyszczenie akumulatora i ładowarki OSTRZEŻENIE: Do czyszczenia akumulatora i ładowarki nie należy używać wody. OSTRZEŻENIE: Do czyszczenia akumulatora nie należy używać żadnych substancji chemicznych.

• Przed włożeniem akumulatora do ładowarki należy sprawdzić, czy akumulator i ładowarka są czyste i suche.

• Zaciski akumulatora należy czyścić sprężonym powietrzem lub miękką i suchą szmatką.

• Powierzchnie akumulatora i ładowarki należy czyścić miękką i suchą szmatką. Czyszczenie obszaru wokół dźwigni regulacji wysokości uchwytu

• W celu usunięcia liści, trawy i brudu należy użyć szczotki. (Rys. 33) Kontrola osprzętu tnącego OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia, należy przekręcić kluczyk zabezpieczający do położenia 0, wyjąć akumulator i odczekać przynajmniej 5s. OSTRZEŻENIE: W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

1. Należy skontrolować, czy osprzęt tnący nie jest

uszkodzony bądź pęknięty. Zawsze wymieniać uszkodzony osprzęt tnący.

2. Obejrzeć ostrze i upewnić się, że nie jest

uszkodzone lub stępione. Uwaga: Po ostrzeniu ostrze należy wypoziomować. Ostrzenie, wymiana i poziomowanie ostrza winno zostać przeprowadzone przez centrum serwisowe. W przypadku uderzenia w przeszkodę, która zatrzymuje maszynę, należy wymienić uszkodzone ostrze. Pozwolić, aby przedstawiciel serwisowy oszacował, czy ostrze można naostrzyć czy wymienić. Wymiana noża Patrz Dane techniczne na stronie 310 w celu uzyskania informacji na temat prawidłowego typu noża. OSTRZEŻENIE: Zablokować nóż drewnianym klockiem, aby zapobiec obrażeniom palców podczas wymiany noży. 1869 - 005 - 31.08.2023 307Gdy silnik jest wyłączony, nóż nadal może się poruszać, przez co może dojść do przycięcia palców między nożem a nieruchomymi częściami.

1. Zablokować nóż drewnianym klockiem. (Rys. 34)

2. Wykręcić śrubę noża, wyjąć podkładki i nóż. (Rys.

3. Skontrolować wspornik noża oraz śrubę noża pod

4. Skontrolować wał silnika, aby upewnić się, że nie

5. Podczas mocowania nowego noża należy skierować

zakrzywione końce noża ku pokrywie zespołu tnącego. (Rys. 36)

6. Upewnić się, że nóż jest wyrównany względem

środka wału silnika.

7. Zablokować nóż drewnianym klockiem. Zamocować

podkładki i dokręcić śrubę momentem dokręcania wynoszącym 23–28 Nm. (Rys. 37) (Rys. 35)

8. Obracać nożem za pomocą ręki i sprawdzić, czy

obraca się swobodnie. OSTRZEŻENIE: Nosić solidne rękawice ochronne. Nóż jest bardzo ostry i może łatwo doprowadzić do skaleczenia.

9. Uruchomić maszynę w celu przetestowania noża.

Jeśli nóż nie został zamontowany prawidłowo, maszyna będzie wibrować lub rezultaty koszenia będą niezadowalające. Rozwiązywanie problemów Akumulator Dioda na akumulatorze Przyczyna Rozwiązanie Miga zielona dioda LED. Napięcie akumulatora jest niskie. Naładować akumulator. Patrz Ładowanie akumulatora na stro- nie 305

Miga dioda LED błędu akumulatora. Akumulator jest za zim- ny lub za gorący, aby można było go używać. Należy poczekać aż akumulator ostygnie, lub umieścić w po- mieszczeniu celem jego ogrzania. Gdy akumulator odzyska właściwą temperaturę, będzie mógł być ponownie używany. Akumulator produktu może być używany wyłącznie przy tempe- raturze otoczenia od 5 do 40ºC. Akumulator rozładowa- ny. Naładować akumulator. Patrz Ładowanie akumulatora na stro- nie 305

Zaświeci się dioda LED błędu. Występuje błąd akumu- latora. Zwrócić się do punktu serwisowego Husqvarna. Ładowarka Dioda na ładowarce Przyczyna Rozwiązanie Dioda LED błędu miga lub zapala się. Ładowarka jest za zim- na lub za gorąca, aby można było jej używać. Należy poczekać, aż ładowarka ostygnie, lub umieścić w po- mieszczeniu celem jej ogrzania. Gdy ładowarka odzyska właś- ciwą temperaturę, będzie mogła być ponownie używana. Ła- dowarka akumulatora może być używana przy temperaturze otoczenia od 5 do 40ºC. Inne błędy. Zwrócić się do punktu serwisowego Husqvarna. 308 1869 - 005 - 31.08.2023Kosiarka Wskaźnik ostrzegawczy (dioda LED błędu) znajduje się pod pokrywą akumulatora. Problem Liczba mignięć diody LED błę-

Przyczyna Rozwiązanie Miga dioda LED błę- du. Produkt nie działa prawidłowo.

Nóż jest zablokowa- ny. Aby zapobiec przypadkowemu uruchomieniu silnika, na- leży przekręcić kluczyk bezpieczeństwa w położenie 0. Wyjąć akumulator i odczekać co najmniej 5 sekund. Usu- nąć wszelkie przeszkody i upewnić się, że nóż może się swobodnie obracać. Jeżeli problem nie ustępuje, skon- taktować się z punktem serwisowym Husqvarna. Prędkość obrotowa silnika spada zbyt mocno i silnik wyłą- cza się. Zwiększyć wysokość koszenia. Patrz Regulacja wyso- kości koszenia na stronie 304

Sterownik silnika jest zbyt gorący. Wyłączyć silnik i poczekać, aż ostygnie. Miga dioda LED błę- du. Produkt zatrzy- muje się.

Usterka złącza aku- mulatora. Sprawdzić złącze akumulatora.

Silnik jest przeciążo- ny. Zwiększyć wysokość koszenia. Patrz Regulacja wyso- kości koszenia na stronie 304

Akumulator jest sła- by. Naładować akumulator. Patrz Ładowanie akumulatora na stronie 305

Błąd akumulatora lub brak sygnału z aku- mulatora. Prawidłowo umieścić akumulator w urządzeniu i spraw- dzić złącze akumulatora. Jeśli miga dioda błędu na aku- mulatorze. Patrz Akumulator na stronie 308

Nieprawidłowa pro- cedura rozruchu. Dźwignię hamulca silnikowego zaciąg- nięto przed urucho- mieniem silnika. Zwolnić dźwignię hamulca silnikowego i odczekać około 5 sekund. Ponownie nacisnąć dźwignię hamulca silniko- wego, aby uruchomić urządzenie. Inne błędy. W przypadku wystąpienia innego błędu obrócić kluczyk bezpieczeństwa do położenia 0, wyjąć akumulator i skonsultować się z punktem serwisowym Husqvarna. Transport, przechowywanie i utylizacja Wstęp OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia w trakcie transportu i przechowywania, należy przekręcić kluczyk bezpieczeństwa w położenie 0, wyjąć akumulator i odczekać przynajmniej 5sekund. Ustawianie urządzenia w pozycji transportowej

1. Popchnąć stopą dźwignię regulacji wysokości. (Rys.

38) 1869 - 005 - 31.08.2023 3092. Pociągnąć uchwyt do góry i wyciągnąć dźwignię regulacji wysokości z rowka.

3. Złożyć uchwyt do przodu, aż osiągnie położenie

4. Złożyć dźwignię regulacji wysokości w kierunku

osłony cięcia. (Rys. 40)

5. Zwolnić pokrętła uchwytu. (Rys. 41)

6. Złożyć górny uchwyt do tyłu. (Rys. 42)

• Przepisy dotyczące towarów niebezpiecznych mają zastosowanie do dołączonych akumulatorów litowo- jonowych.

• W przypadku transportu komercyjnego należy przestrzegać specjalnych wymagań umieszczonych na opakowaniu i etykietach.

• W trakcie przygotowywania urządzenia do transportu należy upewnić się, że postępuje się zgodnie z przepisami dotyczącymi materiałów niebezpiecznych. Mogą obowiązywać również lokalne przepisy.

• Zawsze wyjmować akumulator na czas transportu.

• Na złączach akumulatora należy przykleić taśmę i upewnić się, że akumulator nie może się przemieszczać w trakcie transportu.

• W trakcie transportu urządzenie należy zamocować. Przechowywanie

• Przed pozostawieniem na okres przechowania odczekać, aż urządzenie ostygnie.

• Zawsze wyjmować akumulator do przechowania.

• Aby uniknąć wypadków, upewnić się, że akumulator jest odłączony od produktu podczas przechowywania.

• Akumulator należy trzymać w zamkniętym i suchym miejscu.

• Akumulator i ładowarkę należy trzymać w suchym miejscu, w którym nie występuje wilgoć ani mróz.

• Na czas przechowywania odłączyć akumulator od ładowarki.

• Nie przechowywać akumulatora w miejscu, gdzie może występować elektryczność statyczna. Nie przechowywać akumulatora w metalowym pojemniku.

• Produkt należy przechowywać w temperaturze otoczenia w zakresie od -10°C do 40°C.

• Akumulator należy przechowywać w temperaturze otoczenia od 5°C do 25°C, w miejscu osłoniętym przed działaniem promieni słonecznych.

• Ładowarkę należy przechowywać w temperaturze otoczenia od 5°C do 45°C, w miejscu osłoniętym przed działaniem promieni słonecznych.

• Przed odstawieniem urządzenia na dłuższe przechowywanie należy upewnić się, że poziom naładowania akumulatora wynosi 30%–50%.

• Urządzenie, akumulator i ładowarkę należy trzymać w zamkniętym pomieszczeniu, niedostępnym dla dzieci ani osób nieupoważnionych.

• Wyczyścić produkt i upewnić się, że pojemnik na trawę jest pusty.

• Konserwację należy przeprowadzać wyłącznie według instrukcji użytkownika. Patrz Plan konserwacji na stronie 306

• Przed pozostawieniem produktu na dłuższy okres przechowywania należy go wyczyścić oraz przeprowadzić pełny przegląd. Utylizacja Symbole znajdujące się na urządzeniu oraz na opakowaniu informują o tym, że nie wolno traktować go jak zwykłego odpadu domowego. Musi ono zostać oddane do odpowiedniego punktu pobierania surowców wtórnych, zajmującego się przetwarzaniem urządzeń elektrycznych oraz elektronicznych. Przekazując produkt w odpowiednie miejsce, pomagasz przeciwdziałać jego potencjalnemu negatywnemu wpływowi na środowisko naturalne i ludzi. Aby uzyskać więcej informacji na temat recyklingu niniejszego produktu, skontaktować się z urzędem miasta lub gminy, przedsiębiorstwem gospodarki komunalnej albo punktem sprzedaży, w którym produkt został kupiony. (Rys. 43) Dane techniczne LB144i Napęd noży Typ silnika BLDC (bezszczotkowy) 36 V Prędkość silnika – SavE, obr./min 2600/min Prędkość silnika – nominalna, obr./min 3200/min Prędkość silnika – duże obciążenie, obr./min 3500/min 310 1869 - 005 - 31.08.2023LB144i Moc silnika – maks., kW 0,9 Moc silnika – nominalna, kW 0,75 Silnik napędowy Moc silnika – nominalna, kW N/D Prędkość chodu, km/h N/D Poziomy regulacji prędkości N/D Waga Ciężar (bez akumulatora), kg 15,5 Waga (w tym 1x BLi30), kg 17,5 Akumulator Typ akumulatora Akumulatory z serii Husqvarna Czas pracy na akumulatorze Czas pracy akumulatora, min, (swobodna praca) z aktywną funkcją SavE, z jednym akumulatorem Husqvarna 7,5Ah (Bli30).

Czas pracy akumulatora, min, (swobodna praca) w trybie standardowym, z jednym akumulatorem Husqvarna 7,5 Ah (Bli30).

Zmierzony poziom mocy akustycznej, dB(A) 90 Poziom głośności, gwarantowana moc akustyczna L

dB(A) 92 Poziomy głośności

Poziom ciśnienia akustycznego przy uchu operatora, dB(A) 77 Poziomy drgań

0,7 Osprzęt tnący Wysokość koszenia, mm 25-75 Szerokość koszenia, cm 44 Standardowy nóż Mulczowanie 5298073-10 Dodatkowy nóż N/D

Emisję hałasu do otoczenia zmierzono jako moc akustyczną (L

), zgodnie z dyrektywą Rady 2000/14/WE.

Współczynnik niepewności (K) pomiaru zarejestrowanych danych dotyczących poziomu ciśnienia akustyczne- go wynosi 1,5 dB(A).

Współczynnik niepewności (K) pomiaru zarejestrowanych danych dotyczących poziomu drgań wynosi 1,5 m/s

. Zadeklarowana całkowita wartość drgań została zmierzona zgodnie z normą EN 62841-4-3, załącznik I, i może być używana do porównywania różnych maszyn oraz do wstępnej oceny jej wielkości. 1869 - 005 - 31.08.2023 311Zatwierdzone akumulatory Typ Pojemność akumu- latora, Ah Napięcie, V Waga, funty/kg 40-B140 Litowo-jonowy 4,0 36 2,6/1,2 BLi30 Litowo-jonowy 7,5 36 4,2/1,9 Zatwierdzone ładowarki obsługujące określone akumula- tory, BLi Napięcie wejś- ciowe, V Częstotliwość,

Moc, W 40-C80 100–240 50–60 68,8 QC250 220–240 50 250 312 1869 - 005 - 31.08.2023Deklaracja zgodności Deklaracja zgodności UE Firma Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel.: [phone], deklarujemy z pełną odpowiedzialnością, że produkt: Opis Kosiarka Marka Husqvarna Typ/model LB144i Identyfikacja Numery seryjne z roku 2022 i nowsze spełnia wszystkie wymogi określone w odpowiednich dyrektywach i przepisach UE: Przepis Opis 2006/42/WE „w sprawie maszyn” 2014/30/UE „w sprawie kompatybilności elektromagnetycznej” 2000/14/WE „dotycząca emisji hałasu do środowiska” 2011/65/UE „dotycząca ograniczenia użycia niektórych substancji niebezpiecznych w sprzęcie elektrycz- nym i elektronicznym” oraz został zaprojektowany zgodnie z następującymi normami i parametrami technicznymi: EN 62841-1:2015/ AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN

Jednostka notyfikowana: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden potwierdza zgodność z dyrektywą rady 2000/14/WE, procedura oceny zgodności: Załącznik VI. Informacje dotyczące emisji hałasu, patrz Dane techniczne na stronie 310

Huskvarna, 2022-11-24 Claes Losdal, Szef ds. Rozwoju Produkcji/Produkty ogrodowe, Husqvarna AB Osoba odpowiedzialna za dokumentację techniczną
