Rodzaj produktu	Samobieżna kosiarka spalinowa
Marka	Husqvarna
Model	KLIPPO LB 553SQe
Silnik	Husqvarna HS 166AP, jednocylindrowy 4-suwowy, chłodzony wymuszonym powietrzem, OHV
Pojemność skokowa silnika	166 cm³
Moc znamionowa silnika	2,75 kW
Prędkość obrotowa silnika	2 900 obr/min
Rodzaj paliwa	Benzyna bezołowiowa (liczba oktanowa ≥ 90 RON)
Pojemność zbiornika paliwa	1,5 l
Pojemność zbiornika oleju	0,5 l
Zalecany olej silnikowy	Husqvarna SAE 30 lub SAE 10W-30
Szerokość koszenia	530 mm
Wysokość koszenia	28–65 mm (5 pozycji)
System koszenia	BioClip® (rozdrabnianie i mulczowanie)
Napęd	Samobieżny, pojedyncza prędkość (4,8 km/h)
Waga (puste zbiorniki)	38,5 kg
Gwarantowany poziom mocy akustycznej (LWA)	96 dB(A)
Poziom ciśnienia akustycznego przy uchu operatora	83 dB(A)
Poziom drgań (uchwyt)	3,4 m/s²
Ostrze	Rozdrabniacz 53 cm (nr ref. 2956732-20)
Świeca zapłonowa	Husqvarna HQT-7, odstęp 0,7-0,8 mm
System antywibracyjny	Tak (4 elementy na kierownicy)
Regulowana kierownica	Tak (2 pozycje)
Osłona tnąca	Z wbudowaną zasuwą rozdrabniacza

Często zadawane pytania - KLIPPO LB 553SQe HUSQVARNA

Jak uruchomić kosiarkę Husqvarna KLIPPO LB 553SQe?

Upewnij się, że przewód zapłonowy jest podłączony do świecy. Otwórz zawór paliwa. Przytrzymaj uchwyt hamulca silnika przy kierownicy, a następnie powoli pociągnij za linkę rozrusznika aż poczujesz opór, a następnie energicznie pociągnij, aby uruchomić silnik.

Jak ustawić wysokość koszenia?

Użyj dźwigni regulacji wysokości koszenia znajdującej się z boku obudowy. Przesuń dźwignię do tyłu, aby zwiększyć wysokość (do 65 mm), a do przodu, aby ją zmniejszyć (do 28 mm). Dostępnych jest 5 pozycji.

Jaki olej silnikowy stosować i jak sprawdzić jego poziom?

Używaj oleju Husqvarna SAE 30 lub SAE 10W-30. Postaw kosiarkę na płaskim podłożu, wyjmij bagnet, wytrzyj go, włóż całkowicie, a następnie wyjmij, aby odczytać poziom. Uzupełnij w razie potrzeby.

Jak wymienić ostrze tnące?

Odłącz przewód zapłonowy. Zablokuj ostrze drewnianym klockiem. Wykręć śrubę ostrza, podkładkę sprężystą i ostrze. Zamontuj nowe ostrze z ostrzem skierowanym w stronę osłony tnącej. Dokręć śrubę momentem 70 Nm.

Jak wyczyścić filtr powietrza?

Naciśnij zaczepy, aby zdjąć pokrywę filtra powietrza. Wyjmij filtr papierowy i filtr piankowy. Stuknij filtrem papierowym o twardą powierzchnię lub użyj sprężonego powietrza. Oczyść obudowę wilgotną szmatką. Zamontuj z powrotem, zapewniając szczelność.

Jakie są ważne zasady bezpieczeństwa?

Nosić obuwie z zamkniętymi palcami i długie spodnie. Zachowaj odległość od osób i zwierząt. Nigdy nie koś na zboczu o nachyleniu >15°. Zatrzymaj silnik przed regulacją lub konserwacją. Nigdy nie pozostawiaj produktu bez nadzoru przy pracującym silniku.

Jak konserwować świecę zapłonową?

Sprawdź świecę, jeśli silnik ma trudności z uruchomieniem. Wyczyść elektrody i wyreguluj odstęp na 0,7-0,8 mm. Wymień świecę, jeśli jest zużyta. Używaj wyłącznie świecy Husqvarna HQT-7.

Jak używać systemu BioClip?

System BioClip przekształca skoszoną trawę w drobne cząstki, które szybko się rozkładają i nawożą trawnik. Aby uzyskać optymalne mulczowanie, koś regularnie i nie usuwaj więcej niż jednej trzeciej długości trawy.

Jak transportować i przechowywać kosiarkę?

Opróżnij zbiornik paliwa przed długotrwałym przechowywaniem. Zabezpiecz kosiarkę podczas transportu. Przechowuj w suchym, zabezpieczonym przed mrozem miejscu, niedostępnym dla dzieci. Używaj homologowanych pojemników na paliwo.

Co zrobić, jeśli kosiarka wibruje nienormalnie?

Natychmiast zatrzymaj silnik i odłącz przewód zapłonowy. Sprawdź, czy ostrze nie jest uszkodzone lub niewyważone. Skontroluj uchwyt ostrza i wał silnika. W razie potrzeby oddaj do naprawy w autoryzowanym serwisie Husqvarna.

INSTRUKCJA OBSŁUGI KLIPPO LB 553SQe HUSQVARNA

PL Instrukcja obsługi

PT Manual do utilizador 252-264

RO Instructiuni de utilizare

Sytytystulpan tarkistus

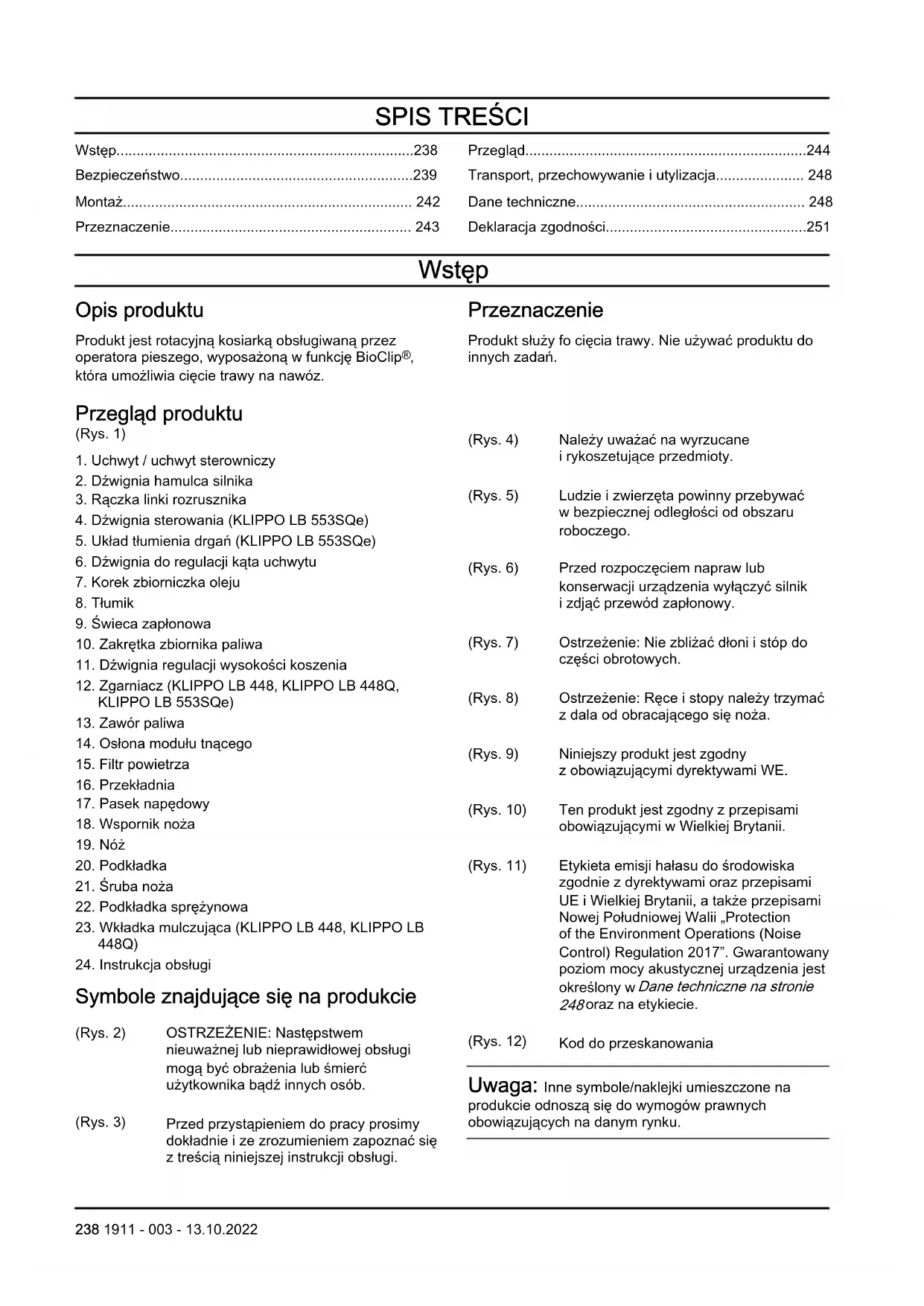

Wstęp......238	Przegląd......244
Bezpieczeństwo......239	Transport, przechowywanie i utylizacja......248
Montaż......242	Dane techniczne......248
Przeznaczenie......243	Deklaracja zgodności......251

Wstęp

Opis produktu		Przeznaczenie
Produkt jest rotacyjną kosiarką obsługiwaną przez operatora pieszego, wyposażoną w funkcję BioClip®, która umożliwia cięcie trawy na nawóz.		Produkt służy fo cięcia trawy. Nie używać produktu do innych zadań.
Przegląd produktu
(Rys. 1)		(Rys. 4)	Należy uważać na wyrzucane i rykoszetujące przedmioty.
1. Uchwyt / uchwyt sterowniczy
2. Dźwignia hamulca silnika		(Rys. 5)	Ludzie i zwierzęta powinny przebywać w bezpiecznej odległości od obszaru roboczego.
3. Rączka linki rozrusznika
4. Dźwignia sterowania (KLIPPO LB 553SQe)
5. Układ tłumienia drgań (KLIPPO LB 553SQe)		(Rys. 6)	Przed rozpoczęciem napraw lub konserwacji urządzenia wyłączyć silnik i zdjąć przewód zapłonowy.
6. Dźwignia do regulacji kąta uchwytu
7. Korek zbiorniczka oleju
8. Tłumik
9. Świeca zapłonowa		(Rys. 7)	Ostrzeżenie: Nie zbliżać dłoni i stóp do części obrotowych.
10. Zakrętka zbiornika paliwa
11. Dźwignia regulacji wysokości koszenia		(Rys. 8)	Ostrzeżenie: Ręce i stopy należy trzymać z dala od obracającego się noża.
12. Zgarniacz (KLIPPO LB 448, KLIPPO LB 448Q, KLIPPO LB 553SQe)
13. Zawór paliwa		(Rys. 9)	Niniejszy produkt jest zgodny z obowiązującymi dyrektywami WE.
14. Osłona modułu tnącego
15. Filtr powietrza
16. Przekładnia		(Rys. 10)	Ten produkt jest zgodny z przepisami obowiązującymi w Wielkiej Brytanii.
17. Pasek napędowy
18. Wspornik noża
19. Nóż		(Rys. 11)	Etykieta emisji hałasu do środowiska zgodnie z dyrektywami oraz przepisami UE i Wielkiej Brytanii, a także przepisami Nowej Południowej Walii „Protection of the Environment Operations (Noise Control) Regulation 2017”. Gwarantowany poziom mocy akustycznej urządzenia jest określony w Dane techniczne na stronie 248oraz na etykiecie.
20. Podkładka
21. Śruba noża
22. Podkładka sprężynowa
23. Wkładka mulczująca (KLIPPO LB 448, KLIPPO LB 448Q)
24. Instrukcja obsługi
Symbole znajdujące się na produkcie
(Rys. 2)	OSTRZEŻENIE: Następstwem nieuważnej lub nieprawidłowej obsługi mogą być obrażenia lub śmierć użytkownika bądź innych osób.	(Rys. 12)	Kod do przeskanowania
(Rys. 3)	Przed przystąpieniem do pracy prosimy dokładnia i ze zrozumieniem zanoznaś się	Uwaga: Inne symbole/naklejki umieszczone na produkcie odnoszą się do wymogów prawnych obowiązujących na danym rynku.

Naklejka na produkcie, wyłącznie dla Australii i Nowej Zelandii

(Rys. 13)

Rece i stopy należy trzymać z dala od obracającego się ostrza.

Emisje Euro V

OSTRZEŻENIE: Ingerencja w silnik powoduje unieważnienie europejskiego zatwierdzenia typu produktu.

Odpowiedzialność za produkt

Zgodnie z przepisami dotyczącymi odpowiedzialności za produkt nie ponosimy odpowiedzialności za szkody spowodowane przez nasz produkt, jeśli:

• produkt jest nieprawidłowo naprawiany.
• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.
• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.
• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę.

Bezpieczeństwo

Definicje dotyczące bezpieczeństwa

Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi.

OSTRZEŻENIE: Jest używane, gdy istnieje ryzyko poważnych obrażeń, śmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obsługi.

UWAGA: Jest używane, gdy istnieje ryzyko uszkodzenia materiałów lub urządzenia w wyniku nieprzestrzegania instrukcji obsługi.

Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Produkt ten może być niebezpieczny w przypadku jego nieprawidłowego użytkowania i niezachowania ostrożności. Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować obrażenia ciała lub śmierć.
• Podczas pracy urządzenie wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem

medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

• Zawsze zachowywać ostrożność i kierować się zdrowym rozsądkiem. Jeśli nie ma pewności, w jaki sposób należy obsługiwać ten produkt w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z dealerem Husqvarna.
• Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności.
• Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.
• Nie pozwalać używać maszyny jakimkolwiek osobom, które nie zapoznały się i nie zrozumiały zawartości instrukcji obsługi.
• Nie pozwalać dzieciom używać produktu.
• Należy trzymać dzieci z dala od obszaru roboczego Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.
• Nie pozwalać osobom nieznającym instrukcji używać maszyny.
• Należy zawsze kontrolować osobę o ograniczonych możliwościach fizycznych lub umysłowych podczas używania produktu. Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.
• Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw nie może obsługiwać urządzenia Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd.
• Nie stosować uszkodzonego produktu.
• Nie wolno dokonywać w maszynie zmian stanowiących modyfikację jej oryginalnej wersji. Nie używać maszyny, jeżeli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany.
• Nie wolno zmieniać ustawień prędkości obrotowej silnika.

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Usunąć obiekty, takie jak gałęzie, gałączki i kamienie z obszaru roboczego przed rozpoczęciem korzystania z maszyny.
• Obiekty, które zderzają się z elementami tnącymi, mogą zostać wyrzucone i spowodować obrażenia osób i uszkodzenia przedmiotów. Osoby znajdujące się w pobliżu i zwierzęta powinny zachować bezpieczną odległość od maszyny.
• Nigdy nie należy używać produktu w niesprzyjających warunkach np. we mgle, w deszczu, przy silnym wietrze, na silnym mrozie, gdy występuje ryzyko wyładowań atmosferycznych. Korzystanie z maszyny w niesprzyjających warunkach lub w wilgotnych czy mokrych lokalizacjach jest męczące. Niesprzyjające warunki pogodowe mogą stworzyć niebezpieczne warunki, takie jak śliskie powierzchnie.
• Należy uważać na osoby, przedmioty i sytuacje, które mogą uniemożliwiać bezpieczną obsługę maszyny.
• Należy zwracać uwagę na przeszkody, takie jak korzenie, kamienie, gałączki, dziury i doły. Wysoka trawa może zasłaniać przeszkody.
• Koszenie trawy na pochyłościach może być niebezpieczne. Nie należy używać maszyny na pochyłościach terenu przekraczających 15°.
• Należy używać maszyny, prowadząc ją w poprzek zbocza. Nie należy jeździć w górę i w dół zbocza.
• Zachować ostrożność podczas zbliżania się do narożników lub innych obiektów, które mogą ograniczać widoczność.

Pracuj bezpiecznie

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Używać maszyny wyłącznie do przycinania trawników. Nie jest dozwolone wykorzystanie maszyny do innych zadań.
• Stosuj środki ochrony osobistej. Patrz Środki ochrony osobistej na stronie 240.
• Należy zawsze wiedzieć, jak szybko wyłączyć silnik w razie awarii.
• Nigdy nie należy uruchamiać silnika w zamkniętej przestrzeni lub w pobliżu łatwopalnych materiałów. Spaliny silnikowe mają wysoką temperaturę, mogą zawierać iskry, które mogą się stać przyczyną pożaru.
• Nie należy obsługiwać maszyny, jeśli ostrze oraz wszystkie pokrywy nie zostały prawidłowo

zamocowane. Nieprawidłowo zamocowane ostrze może się obluzować i spowodować obrażenia.

• Należy upewnić się, że ostrze nie uderza w żadne obiekty, takie jak kamienie czy korzenie. Może to spowodować uszkodzenie ostrza oraz wygięcie wału silnika. Zgięta oś powoduje silne wibracje oraz bardzo wysokie zagrożenie obluzowaniem ostrza.
• Jeśli ostrze uderzy w jakikolwiek obiekt lub jeśli wystąpią wibracje, należy natychmiast wyłączyć maszynę. Odłączyć przewód zapłonowy od świecy zapłonowej. Należy sprawdzić maszynę pod kątem uszkodzeń. Należy naprawić uszkodzenia lub zlecić przeprowadzenie naprawy przez autoryzowany punkt serwisowy.
• Nigdy nie należy na stałe przymocowywać uchwytu hamulca silnikowego do uchwytu podczas pracy silnika.
• Maszynę należy ustawić na stabilnej, płaskiej powierzchni i ją uruchomić. Należy upewnić się, że ostrza nie uderzają w podłoże lub inne przedmioty.
• Podczas obsługi maszyny zawsze należy stać za nią.
• Podczas obsługi maszyny należy upewnić się, że wszystkie koła dotykają podłoża oraz trzymać na kierownicy obie dłonie. Ręce i stopy należy trzymać z dala od obracających się noży.
• Nie przechylac produktu, kiedy uruchomiony jest silnik.
• Należy zachować ostrożność podczas ciągnięcia maszyny do tyłu.
• Nigdy nie należy podnosić maszyny przy włączonym silniku. Jeśli konieczne jest podniesienie maszyny, najpierw należy wyłączyć silnik i odłączyć przewód zapłonowy od świecy zapłonowej.
• Nie należy poruszać się do tyłu podczas obsługi maszyny.
• Podczas poruszania się po obszarach bez trawy, na przykład po żwirowych, kamiennych lub asfaltowych ścieżkach, należy wyłączyć silnik.
• Nie należy biegać z maszyną przy włączonym silniku. Podczas obsługi maszyny zawsze należy poruszać się chodem.
• Przed zmianą wysokości koszenia należy wyłączyć silnik. Nigdy nie należy wykonywać regulacji przy uruchomionym silniku.
• Nigdy nie należy pozostawiać maszyny poza zasięgiem wzroku przy włączonym silniku. Należy wyłączyć silnik i upewnić się, że narzędzia tnące nie obracają się.

Instrukcje bezpieczeństwa dotyczące obsługi

Środki ochrony osobistej

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Środki ochrony osobistej nie eliminują całkowicie ryzyka odniesienia obrażeń, natomiast ograniczają ich rozmiar w razie zaistnienia wypadku. Skorzystać z pomocy dealera przy wyborze odpowiedniego sprzętu.
• Jeśli poziom hałasu przekracza 85 dB, należy stosować ochronniki słuchu.
• Należy używać mocnego, przeciwpoślizgowego obuwia ochronnego lub obuwia roboczego. Nie należy używać otwartego obuwia lub chodzić boso.
• Stosować wytrzymałe, długie spodnie.
• W razie potrzeby, na przykład podczas mocowania, badania czy czyszczenia narzędzi tnących, stosować rękawice ochronne.

Zespoły zabezpieczające na osprzęcie

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Nie należy używać maszyny z uszkodzonymi urządzeniami zabezpieczającymi.
• Regularnie przeprowadzać kontrole urządzeń zabezpieczających. Jeśli urządzenia zabezpieczające są uszkodzone, skontaktować się z warsztatem obsługi technicznej Husqvarna.

Sprawdzanie osłony modułu tnącego

Osłona modułu tnącego ogranicza drgania urządzenia i obniża ryzyko odniesienia obrażeń od ostrza.
- Zbadać osłonę modułu tnącego, aby upewnić się, że nie nosi ona znamion uszkodzenia, takich jak pęknięcia.

Uchwyt hamulca silnika

Uchwyt hamulca silnika zatrzymuje silnik. Po zwolnieniu uchwytu hamulca silnika następuje wyłączenie silnika.

Aby przeprowadzić badanie hamulca silnika, uruchomić silnik, a następnie zwolnić uchwyt hamulca silnika. Jeśli silnik nie wyłączy się w czasie 3 sekund, zatwierdzony serwis obsługi technicznej Husqvarna powinien wyregulować hamulec silnika.

(Rys. 14)

Sprawdzanie układu tłumienia drgań

OSTRZEŻENIE: Narażenie operatora na nadmierne działanie drgań może powodować uszkodzenia układu krążenia i układu nerwowego, szczególnie u osób z niewydolnością układu krążenia. Zwrócić się do lekarza w przypadku rozpoznania u siebie objawów dolegliwości somatycznych, których przyczyną może być wystawienie na nadmierne drgania. Przykładem takich symptomów jest

drętwienie, utrata czucia, mrowienie, klucie, ból, utrata sił, zmiany koloru skóry lub jej stanu. Objawy te zazwyczaj są odczuwalne w palcach, dłoniach i nadgarstkach.

Układ tłumienia drgań zmniejsza drgania na uchwytach podczas pracy urządzenia.

Stalowa rura w uchwycie sterowniczym i osłona modułu tnącego zmniejszają drgania. Model KLIPPO LB 553SQe jest również wyposażony w 4 amortyzatory przymocowane do uchwytu sterowniczego.

- Sprawdzić uchwyt sterowniczy i amortyzatory w celu upewnienia się, że nie są uszkodzone. (Rys. 15)

Sprawdzanie osłony paska (KLIPPO LB 553SQe)

Oślona paska zmniejsza ryzyko odniesienia obrażeń i zapobiega odrzuceniu uszkodzonego paska napędowego.

- Upewnić się, że osłona paska nie jest uszkodzona i że jest prawidłowo zamocowana. (Rys. 16)

Tłumik

Tłumik ogranicza do minimum poziom hałasu i odprowadza spaliny poza strefę pracy operatora.

Nie używać produktu, jeśli tłumik nie jest zamontowany lub jest uszkodzony. Uszkodzony tłumik zwiększa poziom hałasu oraz ryzyko pożaru.

OSTRZEŻENIE: Tłumik nagrzewa się do wysokiej temperatury podczas użytkowania oraz gdy silnik pracuje na obrotach biegu jałowego, oraz pozostaje gorący przez pewien czas po wyłączeniu silnika. W przypadku zbliżenia się do łatwopalnych materiałów i/lub spalin należy zachować szczególną ostrożność, aby zapobiec pożarowi.

Sprawdzanie tłumika

- Przeprowadzać regularne kontrole tłumika, aby upewnić się, że jest prawidłowo zamontowany i sprawny.

Zasady bezpieczeństwa dotyczące paliwa

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Nie uruchamiać produktu, jeśli znajduje się na nim paliwo lub olej silnikowy. Usunąć zabrudzenia paliwem/olejem i odczekać, aż produkt wyschnie.
• W przypadku rozlania paliwa na ubranie należy je natychmiast zmienić.
• Nie dopuścić do kontaktu paliwa z ciałem, ponieważ może to spowodować obrażenia. W przypadku

kontaktu paliwa z ciałem należy użyć wody z mydłem w celu jego usunięcia.

• Nie uruchamiać maszyny, jeśli silnik jest nieszczelny. Regularnie sprawdzać silnik pod kątem nieszczelności.
• Zachować ostrożność przy pracy z paliwem. Paliwo jest łatwopalne, a jego opary mogą wybuchnąć, powodując obrażenia lub śmierć.
• Nie wdychać oparów paliwa, ponieważ może to być grożne dla zdrowia lub życia. Zapewnić odpowiednią wentylację.
• Nie palić tytoniu w pobliżu paliwa lub silnika.
• Nie umieszczać gorących przedmiotów w pobliżu paliwa lub silnika.
• Nie dolewać paliwa podczas pracy silnika.
• Przed tankowaniem upewnić się, że silnik jest zimny.
• Przed tankowaniem pomału odkręcić korek zbiornika paliwa i ostrożnie zwolnić ciśnienie.
• Nie dolewać paliwa do silnika w zamkniętym pomieszczeniu. Niewystarczający przepływ powietrza może doprowadzić do obrażeń lub śmierci na skutek uduszenia lub zatrucia tlenkiem węgla.
• Do końca dokręcić korek zbiornika paliwa. W przypadku braku dokręcenia korka zbiornika paliwa istnieje ryzyko powstania pożaru.
• Przed uruchomieniem należy przenieść produkt co najmniej 3 metry / 10 stóp od miejsca, w którym napełniany był zbiornik paliwa.
• Nie napełniać zbiornika paliwa całkowicie. Ciepło powoduje zwiększenie objętości paliwa. Pozostawić wolną przestrzeń na górze zbiornika.

Instrukcje bezpieczeństwa dotyczące konserwacji

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Spaliny z silnika zawierają tlenek węgla, który jest bezwonnym, trującym i niebezpiecznym gazem. Nie należy uruchamiać silnika wewnątrz pomieszczeń lub w zamkniętych przestrzeniach.
• Przed rozpoczęciem konserwacji produktu wyłączyć silnik i odłączyć przewód zapłonowy ze świecy zapłonowej.
• W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.
• Niezatwierdzone przez producenta akcesoria i modyfikacje maszyny mogą spowodować poważne obrażenia lub śmierć. Nie należy modyfikować maszyny. Należy korzystać wyłącznie z akcesoriów zatwierdzonych do użytku przez producenta.
• W przypadku nieprawidłowo lub nieregularnie przeprowadzanej konserwacji wzrasta ryzyko obrażeń oraz uszkodzenia produktu.
• Konserwację należy przeprowadzać wyłącznie w sposób określony w instrukcji użytkownika. Wszelkie prace serwisowe muszą być wykonywane przez zatwierdzony serwis Husqvarna.
• Należy dopilnować przeprowadzania regularnej konserwacji maszyny przez autoryzowany serwis Husqvarna.
• Wymienić uszkodzone, zużyte lub zniszczone części.

Montaż

Wstęp

OSTRZEŻENIE: Przed złożeniem

produktu należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu.

OSTRZEŻENIE: Przed

rozpoczęciem montażu produktu odłączyć przewód świecy zapłonowej od świecy zapłonowej.

Montaż i regulacja uchwytu

1. Wymontować nakrętkę uchwytu oraz podkładkę z płyty na górnym uchwycie.
2. Ustawić górny uchwyt w pozycji na górnej części dolnego uchwytu.

UWAGA: Sprawdzić, czy przewody nie zostały zablokowane i czy nie są uszkodzone.

1. Przymocować podkładkę i nakrętkę uchwytu. (Rys. 17)

2. Podczas użytkowania produktu przy ścianie należy obrócić uchwyt na bok, aby ustawić go w odpowiedniej pozycji roboczej. (Rys. 18)

3. Ustawić uchwyt na odpowiedniej wysokości.

a) KLIPPO LB 448, KLIPPO LB 448Q: Obrócić pokrętła regulacyjne na podwoziu w celu wyregulowania uchwytu w pionie. (Rys. 19)
b) KLIPPO LB 442Q: Poluzować nakrętkę i wyregulować uchwyt w pionie. Dokręcić nakrętkę, gdy uchwyt znajdzie się we właściwym położeniu. (Rys. 20)
c) KLIPPO LB 553SQe: unieść wspornik regulacyjny uchwytu i przesunąć uchwyt do przodu lub do tyłu, aby ustawić wysokość uchwytu. Można ustawiać 2 różne wysokości uchwytu. (Rys. 21)

Montaż wkładki mulczującej (KLIPPO LB 448, KLIPPO LB 448Q)

1. Przechylić produkt do tyłu tak, aby świeca zapłonowa znajdowała się na górze.
2. Włożyć trzpienie wkładki mulczującej w otwory od wewnętrznej strony osłony modułu tnącego. (Rys. 22)
3. Wkręcić śruby wkładki mulczującej od zewnętrznej strony osłony modułu tnącego. (Rys. 23)

Przeznaczenie

Wstęp

OSTRZEŻENIE: Przed użyciem urządzenia należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu.

Husqvarna Connect

Husqvarna Connect to darmowa aplikacja na urządzenia mobilne. Husqvarna ConnectHusqvarna

Rozpoczęcie użytkowania Husqvarna Connect

1. Pobierz aplikację Husqvarna Connect na swoim urządzeniu mobilnym.
2. Zarejestruj się w aplikacji Husqvarna Connect.
3. Wykonaj instrukcje wyświetlane w aplikacji Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt.

Przed użyciem urządzenia

1. Należy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji.
2. Należy sprawdzić narzędzia tnące, aby upewnić się, że są one prawidłowo zamontowane i wyregulowane. Patrz Kontrola osprzętu tnącego na stronie 245.
3. Napełnić zbiornik paliwa. Patrz Uzupełnianie paliwa na stronie 243.
4. Napełnić zbiornik oleju i wykonać kontrolę poziomu oleju. Patrz Kontrola poziomu oleju na stronie 246.

Uzupełnianie paliwa

Jeśli to możliwe, należy korzystać z niskoemisyjnej benzyny alkilatowej. W przypadku braku dostępności niskoemisyjnej benzyny alkilatowej należy korzystać

z dobrej jakości benzyny bezołowiowej lub benzyny ołowiowej o liczbie oktanowej nie niższej niż 90.

UWAGA: Nie używać benzyny o liczbie oktanowej niższej niż 90 RON (87 AKI). Niezastosowanie się do tego zalecenia może spowodować uszkodzenie produktu.

1. Powoli otworzyć korek wlewowy w celu wyrównania ciśnienia.
2. Powoli napełniać zbiornik paliwa. W przypadku rozlania paliwa należy je usunąć przy użyciu ścierki i pozwolić na wyschnięcie pozostałego paliwa. (Rys. 24)
3. Oczyścić korek wlewowy i powierzchnię wokół niego.
4. Do końca dokręcić korek zbiornika paliwa. W przypadku braku dokręcenia korka zbiornika paliwa istnieje ryzyko powstania pożaru.
5. Przed uruchomieniem należy przenieść maszynę co najmniej 3 metry od miejsca, w którym napełniany był zbiornik paliwa.

Regulacja wysokości koszenia

Można ustawić 4 różne wysokości koszenia w przypadku modelu KLIPPO LB 442Q, 5 wysokości w przypadku modelu KLIPPO LB 553SQe i 6 wysokości w przypadku modelu KLIPPO LB 448, KLIPPO LB 448Q.

1. Przesunąć dźwignię wysokości koszenia w celu zwiększenia lub zmniejszenia wysokości koszenia.

a) W przypadku modelu KLIPPO LB 442Q, KLIPPO LB 448, KLIPPO LB 448Q przesunąć dźwignię wysokości koszenia do przodu w celu zwiększenia wysokości koszenia. Przesunąć dźwignię wysokości koszenia do tyłu w celu zmniejszenia wysokości koszenia (Rys. 25)

b) W przypadku modelu KLIPPO LB 553SQe przesunąć dźwignię wysokości koszenia do tyłu w celu zwiększenia wysokości koszenia. Przesunąć dźwignię wysokości koszenia do przodu w celu zmniejszenia wysokości koszenia (Rys. 26)

UWAGA: Nie należy ustawiać zbyt niskiej wysokości koszenia. Noże mogą uderzyć w ziemię, jeśli powierzchnia trawnika nie jest równa.

Uruchamianie produktu

1. Należy upewnić się, że przewód zapłonowy jest połączony ze świecą zapłonową.
2. Otworzyć zawór paliwa. (Rys. 27)
3. Należy pozostawać za maszyną.
4. Przytrzymać dźwignię hamulca silnika przy drążku sterującym. (Rys. 28)
5. Należy trzymać rączkę linki rozrusznika prawą dłonią.
6. Powoli pociągnąć za linkę rozrusznika do poczucia oporu.
7. Pociągnąć, używając odpowiedniej siły, aby uruchomić silnik.

OSTRZEŻENIE: Nie owijać linki rozrusznika wokół dłoni.

UWAGA: Nie wyciągać całkowicie linki rozrusznika. Nie puszczac uchwytu linki rozrusznika, gdy jest wyciągnięta.

Wyłączanie produktu

• Aby zatrzymać tylko napęd, należy nieznacznie zwolnić dźwignię hamulca silnika.
• Aby zatrzymać silnik, należy całkowicie zwolnić dźwignię hamulca silnika.
  • Zamknąć zawór paliwa. (Rys. 29)

Korzystanie z napędu kół (KLIPPO LB 553SQe)

• Wcisnąć dźwignię sterowania. (Rys. 30)
- Przed pociągnięciem maszyny do tyłu należy odłączyć napęd i popchnąć maszynę do przodu o około 10cm.
- Nieznacznie zwolnić dźwignię hamulca silnika, aby odłączyć napęd na przykład w sytuacji zbliżania się do przeszkody.

Uzyskiwanie dobrych rezultatów

• Używać zawsze dobrze naostrzonych ostrzy. Stępione ostrze daje nierównomierne rezultaty, a ścinana powierzchnia żółknie. Naostrzone ostrze zużywa również mniej energii niż ostrze stępione.
• Nie należy kosić więcej niż 13 długości trawy. Najpierw należy kosić przy użyciu dużej wysokości koszenia. Zbadać rezultaty i obniżyć wysokość koszenia do odpowiedniego poziomu. Jeśli trawa jest bardzo długa, w razie konieczności należy przejechać powoli i ściąć dwukrotnie.
• Kosić za każdym razem w różnych kierunkach, aby uniknąć powstawania pasów na trawniku.
• Utrzymywać osłone zespołu tnącego w czystości. Nagromadzenie trawy i zanieczyszczeń po wewnętrznej stronie osłony zespołu tnącego może zmniejszyć efekt koszenia. Patrz Czyszczenie maszyny od zewnątrz na stronie 245.

Przegład

Wstęp

OSTRZEŻENIE: Przed przeprowadzeniem konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie.

Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych. Jeśli dany dealer nie jest autoryzowanym punktem serwisowym, poproś sprzedawcę o informacje na temat najbliższego autoryzowanego punktu serwisowego.

Aby uzyskać więcej szczegółowych informacji, patrz www.husqvarna.com.

Plan konserwacji

Odstępy pomiędzy konserwacjami obliczane są w oparciu o codzienne wykorzystanie produktu. Odstępy te ulegają zmianie, jeśli maszyna nie jest użytkowana codziennie.

W przypadku konserwacji oznaczonych gwiazdką *, patrz instrukcje w Zespoły zabezpieczające na osprzęcie na stronie 241.

Konserwacja Codziennie Co tydzień Co miesiąc

Przeprowadzenie ogólnego przeglądu X

Konserwacja Codziennie Co tydzień Co miesiąc
Kontrola poziomu oleju X
Czyszczenie urządzenia X
Sprawdzić filtr powietrza X
Kontrola osprzętu tnącego X
Sprawdzanie osłony cięcia* X
Kontrola dźwigni hamulca silnikowego* X
Kontrola tłumika* X
Kontrola świecy zapłonowej X
Skontrolować pasek napędowy pod kątem uszkodzeń X
Wyczyścić obudowę przekładni X
W przypadku KLIPPO LB 448. Wymienić olej (pierwszy raz po 5 godzinach użytkowania, następnie co 25 godzin i co roku)			X
W przypadku KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe. Wymienić olej (pierwszy raz po 5 godzinach użytkowania, następnie co 50 godzin i co roku)			X
Wymienić filtr powietrza X
Kontrola układu paliwowego X
Kontrola i regulacja napędu (linka sprzęgła) X

Przegład ogólny

- Należy upewnić się, że wszystkie nakrętki i śruby maszyny są odpowiednio dokręcone.

Czyszczenie maszyny od zewnątrz

• W celu usunięcia liści, trawy i brudu należy użyć szczotki.
• Należy upewnić się, że wlot powietrza zlokalizowany nad silnikiem nie jest zablokowany.
• Nie używać myjek wysokociśnieniowych do czyszczenia urządzenia.
• Jeśli do czyszczenia maszyny używana jest woda, nie należy polewać nią bezpośrednio silnika.

Kontrola paska napędowego i czyszczenie osłony przekładni (KLIPPO LB 553SQe)

1. Wykręcić śruby z osłony paska. (Rys. 16)
2. Pociągnąć osłone paska do przodu i zdjąć ją. (Rys. 31)
3. Sprawdzić pasek napędowy i koło pasowe pod kątem uszkodzeń.
4. Użyć szczotki do usunięcia liści, trawy i brudu z obudowy przekładni. (Rys. 32)

Czyszczenie powierzchni wewnętrznej osłony modułu tnącego

1. Położyć maszynę na boku przy tłumiku skierowanym ku dołowi.

UWAGA: Jeśli maszyna położona zostanie ze skierowanym do dołu filtrem powietrza, może dojść do uszkodzenia silnika.

1. Należy spłukać powierzchnie wewnętrzne osłony osprzętu tnącego wodą.

Kontrola osprzętu tnącego

OSTRZEŻENIE: Aby zapobiec przypadkowemu uruchomieniu, należy odłączyć przewód zapłonowy od świecy zapłonowej.

OSTRZEŻENIE: W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

1. Należy skontrolować, czy osprzęt tnący nie jest uszkodzony bądź pęknięty. Zawsze wymieniać uszkodzony osprzęt tnący.
2. Obejrzeć ostrze i upewnić się, że nie jest uszkodzone lub stępione.

Uwaga: Po ostrzeniu ostrze należy wypoziomować.

Ostrzenie, wymiana i poziomowanie ostrza winno zostać przeprowadzone przez centrum serwisowe. W przypadku uderzenia w przeszkodę, która zatrzymuje maszynę, należy wymienić uszkodzone ostrze. Pozwolić, aby przedstawiciel serwisowy oszacował, czy ostrze można naostrzyć czy wymienić.

Wymiana noża

1. Zablokować nóż przy użyciu drewnianego bloku. (Rys. 33)
2. Wykręcić śrubę noża, wyjąć podkładkę sprężynową i nóż. (Rys. 34)
3. Skontrolować wspornik noża oraz śrubę noża pod kątem uszkodzeń.
   a) Podczas wymiany noża lub wspornika noża należy również wymienić śrubę noża, podkładkę sprężynową i podkładkę cierną.
4. Skontrolować wał silnika, aby upewnić się, że nie jest zgięty.
5. Podczas mocowania nowego noża należy skierować zakrzywione końca noża ku osłonie modułu tnącego. (Rys. 35)
6. Umieścić podkładkę cierną i nóż tak, aby dotykały wspornika ostrza. (Rys. 36)
7. Upewnić się, że nóż jest wyrównany względem środka wału silnika. (Rys. 37)
8. Zablokować nóż przy użyciu drewnianego bloku. (Rys. 38)
9. Zamocować podkładkę sprężynową i dokręcić śrubę momentem dokręcania wynoszącym 70 Nm. (Rys. 39)
10. Obracać nożem za pomocą ręki i sprawdzić, czy obraca się swobodnie.

OSTRZEŻENIE: Stosować rękawice ochronne. Nóż jest bardzo ostry i może łatwo doprowadzić do skaleczenia.

1. Uruchomić maszynę w celu przetestowania noża. Jeśli nóż nie został zamontowany prawidłowo, maszyna będzie wibrować lub rezultaty koszenia będą niezadowalające.

Kontrola poziomu oleju

UWAGA: Za niski poziom oleju może doprowadzić do poważnego uszkodzenia

silnika. Przed uruchomieniem maszyny należy skontrolować poziom oleju.

1. Postawić maszynę na równym podłożu.
2. Odkręcić korek zbiornika oleju z zamocowanym wskaźnikiem prętowym.
3. Zetrzeć olej z prętowego wskaźnika poziomu oleju.
4. Włożyć prętowy wskaźnik całkowicie do zbiornika oleju. Dokręcić korek zbiornika oleju, aby sprawdzić rzeczywisty poziom oleju.
5. Wyjąć prętowy wskaźnik poziomu oleju.
6. Sprawdzić poziom oleju na wskaźniku prętowym.
7. Jeśli poziom oleju jest zbyt niski, napełnić zbiornik olejem silnikowym i wykonać ponowną kontrolę poziomu oleju.

(Rys. 40)

Uwaga: Użyć lejka, aby uniknąć rozlania.

Wymiana oleju silnikowego

OSTRZEŻENIE: Olej silnikowy jest niezwykle gorący bezpośrednio po wyłączeniu silnika. Poczekać na ostygnięcie silnika przed spuszczeniem oleju silnikowego. W przypadku rozlania oleju silnikowego na skórę, zmyć go wodą z mydłem.

(Rys. 41)

1. Odłączyć przewód zapłonowy od świecy zapłonowej.
2. Odkręcić korek zbiornika oleju.
3. Spuścić olej silnikowy.
   a) W przypadku modeli z korkiem spustowym oleju: Umieścić pod korkiem spustowym oleju pojemnik, do którego zebrany zostanie olej silnikowy.
   b) W przypadku modeli bez korka spustowego oleju lub gdy nie jest możliwe umieszczenie pojemnika pod korkiem spustowym oleju: Spuścić olej silnikowy ze zbiornika oleju za pomocą pompki do spuszczania oleju (akcesorium).
4. Napełnić nowym olejem silnikowym zgodnym z zaleceniami zawartymi w Dane techniczne na stronie 248.
5. Skontrolować poziom oleju. Patrz Kontrola poziomu oleju na stronie 246.

Filtr powietrza

Uwaga: Całkowite oczyszczenie filtra po długim okresie użytkowania nie jest możliwe. Należy wymieniać

filtr powietrza w równomiernych odstępach czasu.

Zawsze wymieniać uszkodzony filtr powietrza.

Demontaż i montaż filtra powietrza (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

OSTRZEŻENIE: Stosować rękawice ochronne.

1. Wcisnąć zaciski na pokrywie filtra powietrza.
2. Ostrożnie wymontować pokrywę filtra powietrza (A) z silnika.
3. Wymontować filtr powietrza (B) i filtr piankowy (C). (Rys. 42)
4. Sprawdzić filtr powietrza pod kątem uszkodzeń. Uszkodzony filtr powietrza należy wymienić.
5. Wyczyścić i sprawdzić filtr powietrza. Patrz Czyszczenie filtra powietrza (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) na stronie
7. Zamontować w odwrotnej kolejności.

Czyszczenie filtra powietrza (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

UWAGA: Nie uruchamiać silnika bez zamontowanego filtra powietrza i w przypadku, gdy filtr powietrza jest brudny.

UWAGA: Wymienić filtr powietrza, jeżeli nie może on być całkowicie oczyszczony lub jeśli jest uszkodzony. Wadliwy filtr powietrza powoduje uszkodzenia silnika.

1. Wcisnąć zaczepy blokujące (A), zdjąć pokrywę filtra powietrza (B) i wyjąć filtr powietrza (C). (Rys. 43)
2. Uderzyć filtrem o twardą powierzchnię lub przedmuchać filtr sprężonym powietrzem od jego czystej strony.

UWAGA: Nie używać szczotki do usuwania brudu, ponieważ powoduje to wepchnięcie brudu do filtra.

1. Oczyścić uchwyt filtra powietrza (D) i pokrywę filtra powietrza wilgotną szmatką.

UWAGA: Upewnić się, że brud nie dostaje się do kanału powietrznego (E).

1. Zamontować filtr powietrza. Upewnić się, że filtr powietrza ściśle przylega do uchwytu filtra powietrza.

2. Zamontować pokrywę filtra powietrza, zaczynając od dolnych zaczepów.

Czyszczenie filtra powietrza (KLIPPO LB 448)

UWAGA: Nie uruchamiać silnika bez zamontowanego filtra powietrza i w przypadku, gdy filtr powietrza jest brudny.

UWAGA: Wymienić filtr powietrza, jeżeli nie może on być całkowicie oczyszczony lub jeśli jest uszkodzony. Wadliwy filtr powietrza powoduje uszkodzenia silnika.

1. Wcisnąć zaczepy blokujące (A), zdjąć pokrywę filtra powietrza (B) i wyjąć filtr powietrza (C). (Rys. 44)
2. Uderzyć filtrem o twardą powierzchnię lub przedmuchać filtr sprężonym powietrzem od jego czystej strony.

UWAGA: Nie używać szczotki do usuwania brudu, ponieważ powoduje to wepchnięcie brudu do filtra.

1. Oczyścić uchwyt filtra powietrza (D) i pokrywę filtra powietrza wilgotną szmatką.

UWAGA: Upewnić się, że brud nie dostaje się do kanału powietrznego (E).

1. Zamontować filtr powietrza. Upewnić się, że filtr powietrza ściśle przylega do uchwytu filtra powietrza.
2. Zamontować pokrywę filtra powietrza, zaczynając od dolnych zaczepów.

Sprawdzanie świecy zapłonowej

UWAGA: Stosuj wyłącznie świece zapłonowe zalecane przez producenta. Niewłaściwy typ świecy zapłonowej może spowodować uszkodzenie produktu.

• Sprawdzić świece zapłonową, jeśli silnik ma za małą moc, trudno go uruchomić lub nie działa prawidłowo na biegu jałowym.
• Aby zmniejszyć ryzyko przedostawania się niepożądanych materiałów na elektrody świecy zapłonowej, należy przestrzegać poniższych instrukcji:

a) Dopilnować, by obroty biegu jałowego zostały prawidłowo wyregulowane.
b) Dopilnować, aby używana była odpowiednia mieszanka paliwowa.
c) Zadbać o czystość filtra powietrza.

• Jeśli świeca zapłonowa jest zabrudzona, należy ją wyczyścić i upewnić się, że odstęp między elektrodami jest prawidłowy, patrz Dane techniczne na stronie 248. (Rys. 45)
• W razie potrzeby wymienić świecę zapłonową.

Kontrolowanie instalacji paliwowej

- Skontrolować korek zbiornika paliwa oraz uszczelkę korka zbiornika paliwa w celu upewnienia się, że nie występują żadne uszkodzenia.

- Skontrolować przewód paliwowy w celu upewnienia się, że nie przecieka. W przypadku uszkodzenia przewodu paliwowego zlecić jego wymianę przedstawicielowi serwisowemu.

Transport, przechowywanie i utylizacja

Transport i przechowywanie

• W zakresie przechowywania i transportu maszyny i paliwa należy upewnić się, że nie ma żadnych przecieków ani nie wydostają się z urządzenia żadne opary. Iskry lub otwarty płomień pochodzące, na przykład, z urządzeń elektrycznych lub kotłów, mogą wzniecić pożar.
• Zawsze należy korzystać z zatwierdzonych pojemników do przechowywania i transportu paliwa.
• Opróżnić zbiornik paliwa przed odłożeniem maszyny na dłuższy okres. Utylizacja paliwa w odpowiednim miejscu
• Podczas transportu, w celu zapobieżenia uszkodzeniom i wypadkom, maszynę należy bezpiecznie zamocować.
• Maszynę należy przechowywać w zamkniętym obszarze w celu uniemożliwienia dzieciom lub

nieupoważnionym osobom uzyskania do niej dostępu.

- Produkt przechowywać w suchym obszarze nie narażonym na przymrozki.

Utylizacja

• Przestrzegać lokalnych wymogów dotyczących recyklingu oraz obowiązujących przepisów.
• Zutylizować wszelkie środki chemiczne, takie jak olej silnikowy i paliwo, w centrum serwisowym lub w odpowiednim miejscu utylizacji.
• Gdy produkt nie jest już użytkowany, należy go odesłać Husqvarna do dealera lub zutylizować w centrum utylizacji.

Dane techniczne

Dane techniczne

	KLIPPO LB 442Q	KLIPPO LB 448	KLIPPO LB 448Q	KLIPPO LB 553SQe
Silnik
Marka Husqvarna Honda Husqvarna Husqvarna
Model HS 166AP GCVx-145 HS 166AP HS 166AP
Typ silnika	Jednocylindrowy, 4-suwowy, wy-muszony obieg powietrza chło-dzącego, OHV	Jednocylindrowy, 4-suwowy, wy-muszony obieg powietrza chło-dzącego, OHV	Jednocylindrowy, 4-suwowy, wy-muszony obieg powietrza chło-dzącego, OHV	Jednocylindrowy, 4-suwowy, wy-muszony obieg powietrza chło-dzącego OHV
Pojemność, cm ^3	166 145 166 166
Prędkość, obr./min 2900 2900 2900 2900
Nominalna moc wyjściowa silnika (kW)91	2,75 2,7 2,75 2,75
Układ zapłonowy
Świeca zapłonowa	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Odstęp między elektrodami, w mm 0,7	-0,8 0,7–0,8 0,7–0,8	0,7–0,8
Układ zasilania/smarowania
Metoda smarowania silnika Rozprysk	Rozprysk Rozprysk	Rozprysk
Pojemność zbiornika paliwa, litry 1,5 0,9	1,5 1,5
Pojemność zbiornika oleju, litry 0,5 0,5	0,5 0,5
Olej silnikowy92	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Waga
Z pustymi zbiornikami, kg 25,5 27,5 29,0	38,5
Poziom hałasu93
Zmierzony poziom mocy akustycznej, dB(A)	92 90 93 95
Poziom głośności, gwarantowana moc akustyczna LWA dB(A)	94 91 93 96
Poziomy głośności94
Poziom ciśnienia akustycznego przy uchu operatora, dB(A)	81 77 79 83
Poziomy wibracji ahveq95
Uchwyt, m/s2	5,1 4,5 4,2 3,4
Osprzęt tnący
Wysokość koszenia, mm 34–55 30–60	30–60 28–65
Szerokość koszenia, mm 420 480 480	530
Nóż	Mulczujący — 42 cm5028812-10	Mulczujący — 48 cm5028813-10	Mulczujący — 48 cm5028813-10	Mulczujący — 53 cm2956732-20
Napęd
Prędkość, km/h --- 4,8

Deklaracja zgodności

Deklaracja zgodności UE

Firma Husqvarna AB, SE-561 82 Huskvarna,

Szwecja, tel.: [phone], deklarujemy z pełną

odpowiedzialnością, że produkt:

Opis Kosiarka
Marka Husqvarna
Typ/model KLIPPO LB	448, KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe
Identyfikacja Numery s	eryjne z roku 2022 i nowsze

spełnia wszystkie wymogi określone w odpowiednich dyrektywach i przepisach UE:

Dyrektywa/przepis Opis
2006/42/WE „w sprawie maszyn”
2014/30/UE „dotycząca zgodności elektromagnetycznej”
2000/14/WE „dotycząca emisji hałasu do środowiska”
2011/65/UE	„dotycząca ograniczenia użycia niektórych substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym”

oraz został zaprojektowany zgodnie z następującymi

normami i specyfikacjami technicznymi: EN ISO

5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/

A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Jednostka notyfikowana: 0404, RISE SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03 Umeå,

Sweden. potwierdza zgodność z dyrektywą rady

2000/14/WE, procedura oceny zgodności: Załącznik VI.

Informacje dotyczące emisji hałasu, patrz Dane techniczne na stronie 248.

Huskvarna, 2022-11-07

$$ \Delta s \mathrm {d u} $$

Claes Losdal, Szef ds. Rozwoju Produkcji/Produkty ogrodowe, Husqvarna AB

Osoba odpowiedzialna za dokumentację techniczną

ÍNDICE

Introdução....252

Segurança.... 253

Montagem....256

Preprava a uskladnenie

Oryginalne instrukcje
