Toote tüüp	Iseliikuv bensiininiiduk
Bränd	Husqvarna
Mudel	KLIPPO LB 553SQe
Mootor	Husqvarna HS 166AP, ühesilindriline 4-taktiline, sundõhkjahutus, OHV
Mootori töömaht	166 cm³
Mootori nimivõimsus	2,75 kW
Mootori pöörlemiskiirus	2 900 p/min
Kütuse tüüp	Pliivaba bensiin (oktaanarv ≥ 90 RON)
Kütusepaagi maht	1,5 L
Õlipaagi maht	0,5 L
Soovitatav mootoriõli	Husqvarna SAE 30 või SAE 10W-30
Lõikelaius	530 mm
Lõikekõrgus	28–65 mm (5 asendit)
Lõikesüsteem	BioClip® (purustamine ja multšimine)
Veosüsteem	Iseliikuv, üks kiirus (4,8 km/h)
Kaal (tühjad paagid)	38,5 kg
Garanteeritud helivõimsuse tase (LWA)	96 dB(A)
Helirõhutase kasutaja kõrva juures	83 dB(A)
Vibratsioonitase (käepide)	3,4 m/s²
Lõiketera	Purustusteraga 53 cm (ref. 2956732-20)
Süüteküünal	Husqvarna HQT-7, vahe 0,7–0,8 mm
Vibratsioonivastane süsteem	Jah (4 seadet roolil)
Reguleeritav käepide	Jah (2 asendit)
Lõikekate	Integreeritud purustamiskattega

Korduma kippuvad küsimused - KLIPPO LB 553SQe HUSQVARNA

Kuidas käivitada Husqvarna KLIPPO LB 553SQe niidukit?

Veenduge, et süütekaabel on ühendatud süüteküünlaga. Avage kütusekraan. Hoidke mootori piduri käepidet vastu rooli, seejärel tõmmake aeglaselt starterikaablit, kuni tunnete takistust, seejärel tõmmake järsult mootori käivitamiseks.

Kuidas reguleerida lõikekõrgust?

Kasutage korpuse küljel asuvat lõikekõrguse hooba. Kallutage hoob taha kõrguse suurendamiseks (kuni 65 mm) ja ette selle vähendamiseks (kuni 28 mm). Saadaval on 5 asendit.

Millist mootoriõli kasutada ja kuidas kontrollida taset?

Kasutage Husqvarna SAE 30 või SAE 10W-30 õli. Asetage niiduk tasasele pinnale, eemaldage mõõtevarras, puhastage see, asetage see täielikult tagasi, seejärel eemaldage see taseme lugemiseks. Vajadusel lisage õli.

Kuidas vahetada lõiketera?

Ühendage süütekaabel lahti. Blokeerige lõiketera puupakuga. Eemaldage lõiketera polt, vedruseib ja lõiketera. Paigaldage uus lõiketera lõikeservaga lõikekatte poole. Pingutage polt 70 Nm.

Kuidas puhastada õhufiltrit?

Vajutage keelekesi, et eemaldada õhufiltri kate. Eemaldage paberfilter ja vahtfilter. Koputage paberfiltrit vastu kõva pinda või kasutage suruõhku. Puhastage alus niiske lapiga. Monteerige tagasi tagades hea tiheduse.

Millised on olulised ohutusnõuded?

Kandke kinniseid jalatseid ja pikki pükse. Hoidke inimesed ja loomad eemal. Ärge kunagi niitke nõlvakul, mis on >15°. Peatage mootor enne reguleerimist või hooldust. Ärge jätke seadet järelevalveta, kui mootor töötab.

Kuidas hooldada süüteküünalt?

Kontrollige süüteküünalt, kui mootoril on raskusi käivitamisega. Puhastage elektroodid ja reguleerige vahe 0,7–0,8 mm. Vahetage süüteküünal, kui see on kulunud. Kasutage ainult Husqvarna HQT-7 süüteküünalt.

Kuidas kasutada BioClip süsteemi?

BioClip süsteem muudab niidetud rohu peenosakesteks, mis lagunevad kiiresti ja väetavad muru. Optimaalseks multšimiseks niitke regulaarselt ja ärge lõigake rohkem kui kolmandikku rohu pikkusest.

Kuidas transportida ja hoiustada niidukit?

Tühjendage kütusepaak enne pikaajalist hoiustamist. Kinnitage niiduk transpordi ajal. Hoidke kuivas, külmumiskindlas kohas ja lastele kättesaamatus kohas. Kasutage kütuse jaoks heakskiidetud mahuteid.

Mida teha, kui niiduk vibreerib ebanormaalselt?

Peatage mootor kohe ja ühendage süütekaabel lahti. Kontrollige, kas lõiketera pole kahjustatud või tasakaalust väljas. Kontrollige lõiketera alust ja mootori võlli. Vajadusel laske remontida Husqvarna volitatud töökojas.

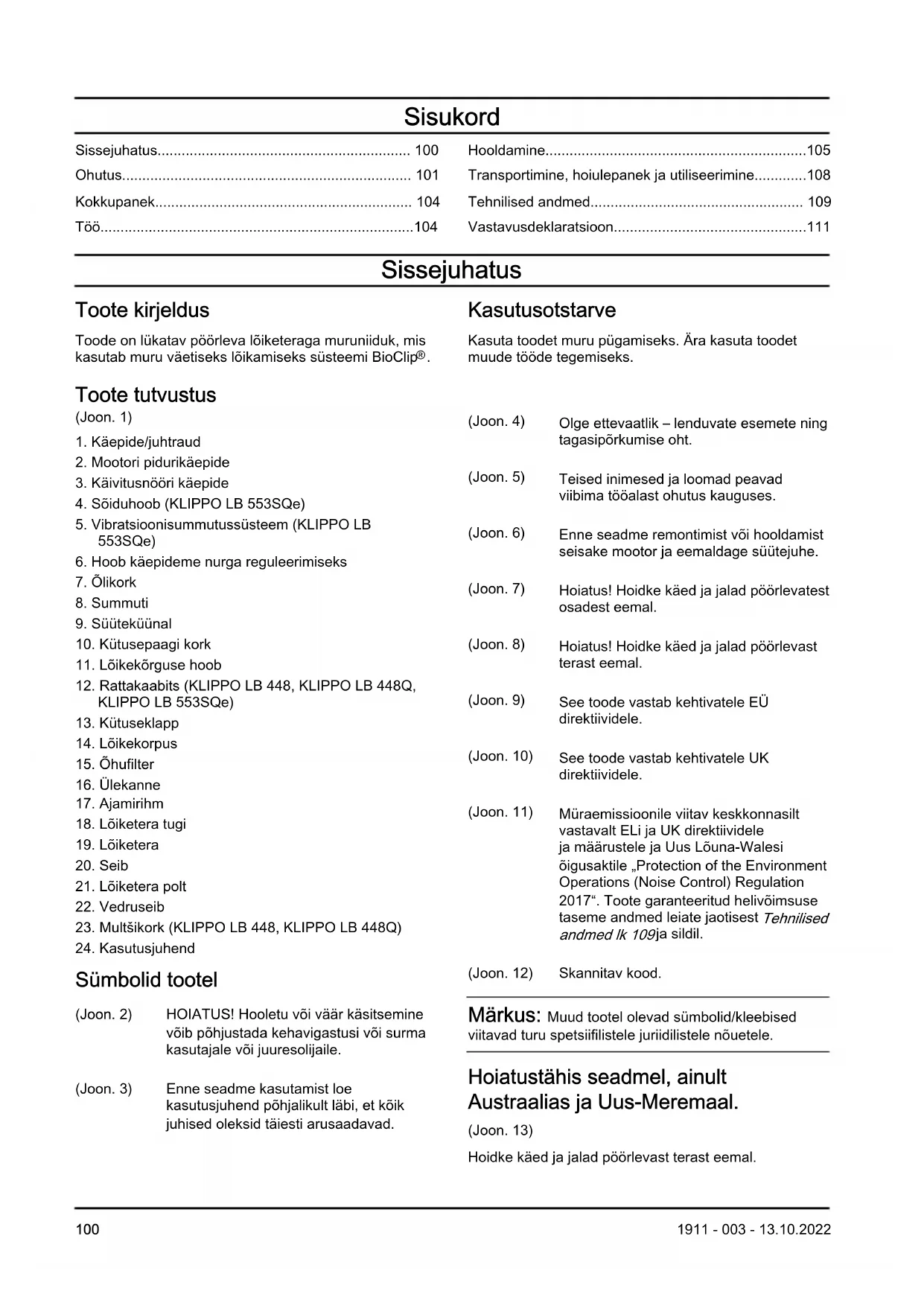

KASUTUSJUHEND KLIPPO LB 553SQe HUSQVARNA

Vastavusdeklaratsioon....111

Sissejuhatus

Toote kirjeldus

Toode on lükatav pöörleva löiketeraga muruniiduk, mis kasutab muru väetiseks löikamiseks süsteemi BioClip®.

Toote tutvustus

(Joon. 1)

1. Käepide/juhtraud
2. Mootori pidurikäepide
3. Käivitusnööri käepide
4. Sõiduhoob (KLIPPO LB 553SQe)
5. Vibratsioonisummutussüsteem (KLIPPO LB 553SQe)
6. Hoob käepideme nurga reguleerimiseks
7. Ölikork
8. Summuti
9. Süütekünal
10. Kütusepaagi kork
11. Lõikekõrguse hoob
12. Rattakaabits (KLIPPO LB 448, KLIPPO LB 448Q, KLIPPO LB 553SQe)
13. Kütuseklapp
14. Lõikekorpus
15. Öhufilter
16. Ülekanne
17. Ajamirihm
18. Lõiketera tugi
19. Lõiketera
20. Seib
21. Lõiketera polt
22. Vedruseib
23. Multšikork (KLIPPO LB 448, KLIPPO LB 448Q)
24. Kasutusjuhend

Sümbolid tootel

(Joon. 2) HOIATUS! Hooletu või väär käsitsemine võib põhjustada kehavigastusi või surma kasutajale või juuresolijaile.

(Joon. 3) Enne seadme kasutamist loe kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.

Kasutusotstarve

Kasuta toodet muru pügamiseks. Ära kasuta toodet muude tööde tegemiseks.

(Joon. 4) Olge ettevaatlik – lenduvate esemete ning tagasipörkumise oht.
(Joon. 5) Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses.
(Joon. 6) Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe.
(Joon. 7) Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal.
(Joon. 8) Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal.
(Joon. 9) See toode vastab kehtivatele EÜ direktiividele.
(Joon. 10) See toode vastab kehtivatele UK direktiividele.
(Joon. 11) Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna-Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed Ik 109ja sildil.
(Joon. 12) Skannitav kood.

Märkus: Muud tootel olevad sümbolid/kleebised viitavad turu spetsiifilistele juriidilistele nõuetele.

Hoiatustähis seadmel, ainult Austraalias ja Uus-Meremaal.

(Joon. 13)

Hoidke käed ja jalad pöörlevast terast eemal.

HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.
• Olge alati ettevaatlik ja kasutage tervet möistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.
• Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

• Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.

• Ärge lubage lastel seadet käsitseda.
• Hoidke lapsed tööalast eemal. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
• Ärge kasutage toodet, kui see on kahjustatud.
• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.
• Ära muuda mootori kiiruse regulaatori seadistust.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja kivid.
• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.
• Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).
• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.

• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.

• Muru niitmine kallakutel vöib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°

• Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.

Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 102.
• Veenduge, et teate, kuidas hädaolukorras mootorit kiiresti seisata.
• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju.
• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.
• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.
• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.
• Kui mootor töötab, ärge kinnitage mootori pidurikäepidet käepidemele jäädavalt.
• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.
• Kui mootor on käivitatud, ärge kallutage toodet.
• Olge toote tagasisuunas tömbamisel ettevaatlik.
• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toodet tõsta, seisake esmalt mootor ja lahutage süütejuhe süüteküünlast.
• Ärge kõndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.
• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal köndige.
• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.

- Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
• Kui müratase ületab 85 dB, kandke kuulmiskaitseid.
• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.
  • Kandke tugevaid pikki pükse.
• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta.

Lõikeosa katte kontrollimine

Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.
- Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Mootori pidurikäepide

Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.

Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootorpiduri käepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Husqvarna volitatud hooldustöökojas.

(Joon. 14)

Vibratsioonisummutussüsteemi kontrollimine

HOIATUS: Liigne kokkupuude tugeva vibratsiooniga võib vereringehäiretega inimestel põhjustada vereringe- või närvikahjustusi. Pöörduge arsti poole, kui ilmneb nähte, mis võivad olla vibratsioonist põhjustatud. Sellisteks nähtudeks on näiteks tundetus, surin, torkiv tunne, valu, nõrkus,

muutused nahavärvis või naha seisukorras. Nimetatud nähtused esinevad tavaliselt sõrmedes, käelabades ja randmetes.

Vibratsioonisummutussüsteem vähendab juhtraua vibratsiooni töötamise ajal.

Juhtraua raudtoru ja lõikeosa kate on vibratsiooni vähendava konstruktsiooniga. Mudelil KLIPPO LB 553SQe on juhrauale paigaldatud veel 4 vibratsioonisummutusseadist.

- Kontrollige, et juhtraual ja vibratsioonisummutusseadistel poleks kahjustusi. (Joon. 15)

Rihmakaitse kontrollimine (KLIPPO LB 553SQe)

Rihmakaitse vähendab vigastuste ohtu ja tagab, et purunenud veorihm ei paiskuks välja.

- Kontrollige, et rihmakaitse oleks terve ja õigesti paigaldatud. (Joon. 16)

Summuti

Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale.

Ärge kasutage seadet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu.

HOIATUS: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik.

- Kontrollige summutit regulaarselt ning veenduge, et see oleks öigesti kinnitatud ja kahjustamata.

Ohutusnõuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.
• Kui kütus satub rõivastele, siis vahetage kohe riideid.

• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.

• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.

• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.
• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.
• Ärge suitsetage kütuse ega mootori läheduses.
• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.
• Ärge tankige kütust, kui mootor töötab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.
• Ärge tankige mootorit siseruumis. Ebapiisav öhuvahetus vöib pöhjustada lämbumisest vöi vingugaasimürgistusest tingitud kehavigastuse vöi surma.
• Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.
• Ärge täitke kütusepaaki täielikult. Soojuse möjul kütus paisub. Jätke kütusepaagi ülaserva vaba ruumi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.
• Enne toote hooldamist seisake mootor ja eemaldage süüteküünla süütejuhe.
• Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.
• Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või surma. Ärge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.
• Kui toodet regulaarselt ja õigesti ei hooldata, suureneb oht, et toode saab kahjustada ja võib kedagi vigastada.
• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha Husqvarna heakskiiduga hooldustöökojas.
• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustöökojas.
• Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

Sissejuhatus

HOIATUS: Enne seadme kokkupanemist lugege põhjalikult läbi ohutust puudutav jaotis.

HOIATUS: Enne seadme kokkupanemist eemaldage süüteküünala juhe süüteküünla küljest.

Käepideme monteerimine ja reguleerimine

1. Eemaldage ülemise käepideme plaadilt käepideme mutter ja seib.
2. Seadke ülemine käepide alumise käepideme peale.

ETTEVAATUST: Veenduge, et juhtmed ei jääks kinni ega saaks kahju.

1. Paigaldage seib ja käepideme mutter. (Joon. 17)

2. Keerake käepide küljele, et saada hea tööasend seadet seina ääres kasutades. (Joon. 18)

3. Reguleerige käepide sobivale körgusele

a) KLIPPO LB 448, KLIPPO LB 448Q: Käepideme vertikaalselt reguleerimiseks keerake raamil olevaid seadistusrattaid. (Joon. 19)
b) KLIPPO LB 442Q: Keerake mutter lahti ja reguleerige käepidet vertikaalselt. Kui käepide on öiges asendis, keerake mutter kinni. (Joon. 20)
c) KLIPPO LB 553SQe: tösta käepideme reguleerimisalus üles ja liiguta käepidet körguse seadistamiseks ettepoole või tahapoole. Käepideme körguse saab seada 2 erinevasse asendisse. (Joon. 21)

Multšikorgi kokkupanek (KLIPPO LB 448, KLIPPO LB 448Q)

1. Kallutage seade tahapoole nii, et süüteküünal jääks ülespoole.
2. Pange multšikorgi tihvtid aukudesse lõikekorpuse siseküljelt. (Joon. 22)
3. Kinnitage multšikorgi kruvid lõikekorpuse välisküljelt. (Joon. 23)

Töö

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktssionaalsuse:

• Täiendav tooteteave.
- Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus oma mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Enne toote kasutamist

1. Lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.

2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja reguleeritud. Vt jaotist Lõikeosa kontrollimine Ik 106

3. Täitke kütusepaak. Vt jaotist Kütuse tankimine Ik 104.
4. Täitke ölipaak ja kontrollide ölitaset. Vt jaotist Ölitaseme kontrollimine Ik 107.

Kütuse tankimine

Võimaluse korral kasutage keskkonnasäästlikku bensiini/alkülaatbensiini. Kui keskkonnasäästlik või alkülaatbensiin pole saadaval, kasutage kvaliteetset pliivaba bensiini või pliibensiini, mille oktaaniarv on vähemalt 90.

ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See võib seadet kahjustada.

1. Surve vabastamiseks avage kütusepaagi kork aeglaselt.
2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise korral eemaldage osa kütust lapiga ja laske ülejäänul ära kuivada. (Joon. 24)

3. Puhastage kütusepaagi korgi ümbrus.

4. Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.

5. Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

Lõikamiskõrguse reguleerimine

Lõikamiskõrgust saab seadistada 4 einevale tasemele mudeli KLIPPO LB 442Q puhul, 5 einevale tasemele mudeli KLIPPO LB 553SQe puhul ja 6 einevale tasemele mudeli KLIPPO LB 448, KLIPPO LB 448Q puhul.

1. Lõikamiskõrguse suurendamiseks või vähendamiseks liiguta lõikamiskõrguse hooba.

a) Mudeli KLIPPO LB 442Q, KLIPPO LB 448, KLIPPO LB 448Q puhul lükka lõikamiskõrguse suurendamiseks lõikamiskõrguse hooba edasisuunas. Lõikamiskõrguse vähendamiseks tõmba lõikamiskõrguse hooba tagasisuunas. (Joon. 25)
b) Mudeli KLIPPO LB 553SQe puhul tõmba lõikamiskõrguse suurendamiseks lõikamiskõrguse hooba tagasisuunas. Lõikamiskõrguse vähendamiseks lükka lõikamiskõrguse hooba edasisuunas. (Joon. 26)

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Toote käivitamine

1. Veenduge, et süütejuhe ja süüteküünal oleksid omavahel ühendatud.
2. Ava kütuseklapp. (Joon. 27)
3. Olge toote taga.
4. Hoidke mootori pidurikäepidet juhtraua vastas. (Joon. 28)
5. Hoidke starteri nööri käepidet paremas käes.
6. Tõmmake starteri nööri väljasuunas, kuni tunnete vastujõudu.
7. Tõmmake hooga, nii et mootor käivitub.

HOIATUS: Käivitusnööri ei tohi kerida käe ümber.

ETTEVAATUST: Ärge tömmake käivitusnööri täielikult välja. Ärge laske väljatömmatud käivitusnööri käepidet lahti.

Seadme seiskamine

• Ainult veo seiskamiseks vabastage mootoripiduri käepide veidi.
• Mootori seiskamiseks vabastage mootoripiduri käepide.
  • Sulge kütuseklapp. (Joon. 29)

Veo kasutamine ratastel (KLIPPO LB 553SQe)

• Vajutage sõiduhoob alla. (Joon. 30)
- Enne seadme tagasisuunas tömbamist vabasta vedu ja lükka seadet umbes 10 cm edasisuunas.cm.
- Veo vabastamiseks vabastage mootoripiduri käepide veidi näiteks siis, kui lähenete takistusele.

Hea tulemuse saavutamiseks

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.
• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.
• Hoidke lõikamiskate puhtana. Lõikamiskatte siseküljele kogunevad rohujägid ja mustus võivad lõikamise tõhusust vähendada. Vt jaotist Toote välikorpuse puhastamine Ik 106

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

Lisateavet vt www.husqvarna.com.

Hooldusgraafik

Hooldusintervallide arvutamisel on aluseks võetud seadme igapäevane kasutamine. Intervallid muutuvad, kui seadet igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised lk 102 .

Hooldus lga päev lga nädal lga kuu
Tee üldkontroll X
Kontrolli ölitaset X
Toote puhastamine X
Öhufiltri puhastamine X
Lõikevarustuse kontrollimine X
Lõikekorpuse kontrollimine* X
Mootoripiduri käepideme kontrollimine* X
Summuti kontrollimine* X
Süüteküünla kontrollimine X
Veorihma kontrollimine kahjustuste suhtes X
Ülekande puhastamine X
Mudeli KLIPPO LB 448 puhul. Ölivahetus (esmalt pärast 5 töötundi, seejärel iga kord 25 töötunni järel ja kord aastas)			X
Mudeli KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe pu- hul. Ölivahetus (esmalt pärast 5 töötundi, seejärel iga kord 50 töötunni järel ja kord aastas)			X
Öhufiltri vahetamine X
Kütusesüsteemi kontrollimine X
Veojõu (siduritrossi) kontrollimine ja reguleerimine			X

Üldülevaatuse läbiviimine

- Veenduge, et köik toote mutrid ja kruvid oleksid korralikult kinni pingutatud.

• Eemaldage lehed, muru ja pori harja abil.
- Veenduge, et mootori peal asuv õhuvõtuava oleks takistustest vaba.
- Ärge kasutage seadme puhastamiseks survepesurit.
- Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.

Veorihma kontrollimine ja ülekande puhastamine (KLIPPO LB 553SQe)

1. Eemaldage rihmakaitselt poldid. (Joon. 16)
2. Tõmmake rihmakaitset ettepoole ja eemaldage see. (Joon. 31)
3. Kontrollige veorihma ja rihmaratast kahjustuste suhtes.
4. Eemaldage ülekandest harjaga lehed, muru ja mustus. (Joon. 32)

Lõikekorpuse sisepinnapuhastamine

1. Asetage toode külili nii, et summuti jääb allapoole.

ETTEVAATUST: Kui toode on asetatud selliselt, et öhufilter jääb allapoole, vöib mootor kahjustada saada.

1. Loputage lõikekorpuse sisepinda veega.

Lõikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküünlalt süütejuhe.

HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga. (Joon. 33)
2. Eemaldage löiketera polt, vedruseib ja löiketera. (Joon. 34)
3. Kontrollige, et lõiketera toel ja lõiketera poldil poleks kahjustusi.
   a) Kui vahetate lõiketera või lõiketera toe, tuleb vahetada ka lõiketera polt, vedruseib ja hõõrdeseib.
4. Kontrollige mootori völli ja veenduge, et see poleks väändunud.
5. Uue lõiketera kinnitamisel veenduge, et painutatud otsad oleks suunatud lõikekorpuse poole. (Joon. 35)
6. Pange hõõrdeseib ja lõiketera vastu lõiketera tuge. (Joon. 36)
7. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti. (Joon. 37)
8. Lukustage lõiketera mõne puuklotsiga. (Joon. 38)
9. Kinnitage vedruseib ja pingutage polti momendiga 70 Nm. (Joon. 39)
10. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Õlitaseme kontrollimine

ETTEVAATUST: Liiga madal ölitase vöib mootorit kahjustada. Enne toote käivitamist kontrollige ölitaset.

1. Asetage toode tasasele pinnale.
2. Eemaldage õlipaagi kork koos selle küljes oleva mõõtevardaga.
3. Puhastage möötevarras ölist.
4. Asetage möötevarras täies pikkuses ölipaaki. Keerake ölipaagi kork tugevasti kinni, et saada õlitasemest õige ülevaade.
5. Eemaldage möötevarras.

6. Vaadake möötevardalt ölitaset.

7. Kui õlitase on madal, lisage mootoriõli ja kontrollige õlitaset uuesti.

(Joon. 40)

Märkus: Kasutage mahaminemise vältimiseks lehtrit.

Mootoriõli vahetamine

HOIATUS: Vahetult pärast mootori seiskumist on mootoriöli väga kuum. Enne mootoriöli väljutamist laske mootoril maha jahtuda. Kui mootoriöli satub nahale, puhastage piirkond vee ja seebiga.

(Joon. 41)

1. Eemaldage süüteküunlalt süütejuhe.
2. Eemaldage õlipaagi kork.
3. Tühjendage mootoriöli.
   a) Öli tühjenduskorgiga mudelite puhul: Asetage öli tühjenduskorgi alla mõni mahuti, kuhu mootoriõli saaks valguda.
   b) Mudelite puhul, millel pole öli tühjenduskorki vöi kui anumat pole vöimalik öli tühjenduskorgi alla panna: Kasutage mootoriöli ölipaagist väljalaskmiseks ölipumpa (lisatarvik).
4. Lisage uus mootoriöli, mille tüüpi on soovitatud jaotises Tehnilised andmed Ik 109.
5. Kontrollige ölitaset. Vt jaotist Ölitaseme kontrollimine Ik 107.

Öhufilter

Märkus: Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Vahetage õhufiltrit regulaarselt. Kahjustatud õhufilter tuleb alati välja vahetada.

Toote (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) õhufiltri eemaldamine ja paigaldamine

HOIATUS: Kasutage kaitsekindaid.

1. Avage klambrid õhufiltri kattel.
2. Eemaldage mootorilt ettevaatlikult õhufiltri kate (A).
3. Eemaldage õhufilter (B) ja vahtfilter (C). (Joon. 42)
4. Veenduge, et öhufiltril poleks kahjustusi. Vahetage kahjustatud öhufilter välja.

5. Puhastage ja kontrollige õhufiltrit. Vt jaotist õhufiltri puhastamine (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) Ik 108.

6. Paigaldage vastupidises järjestuses.

Öhufiltri puhastamine (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

ETTEVAATUST: Ärge käivitage mootorit, kui öhufilter puudub või on määrdunud.

ETTEVAATUST: Kui öhufilter ei lähe täielikult puhtaks või on kahjustatud, vahetage see välja. Defektne öhufilter kahjustab mootorit.

1. Vajutage lukustussakke (A), eemaldage õhufiltri kate (B) ja eemaldage õhufilter (C). (Joon. 43)

2. Koputage õhufiltrit vastu kõva pinda või puhuge suruõhku puhta õhu poolelt läbi õhufiltri.

ETTEVAATUST: Ärge kasutage mustuse eemaldamiseks harja, kuna see lükkab mustuse öhufiltri sisse.

1. Puhastage õhufiltri hoidik (D) ja õhufiltri kate niiske riidelapiga.

ETTEVAATUST: Veenduge, et õhukanalisse (E) ei satuks mustust.

1. Paigaldage õhufilter. Veenduge, et õhufilter liibuks tihedalt vastu õhufiltrri hoidikut.

2. Paigaldage õhufiltri kate, asetades esmalt oma kohale alumised sakid.

Õhufiltri puhastamine (KLIPPO LB 448)

ETTEVAATUST: Ärge käivitage mootorit, kui öhufilter puudub või on määrdunud.

ETTEVAATUST: Kui öhufilter ei lähe täielikult puhtaks või on kahjustatud, vahetage see välja. Defektne öhufilter kahjustab mootorit.

1. Vajutage lukustussakke (A), eemaldage õhufiltri kate (B) ja eemaldage õhufilter (C). (Joon. 44)
2. Koputage õhufiltrit vastu kõva pinda või puhuge suruõhku puhta õhu poolelt läbi õhufiltri.

ETTEVAATUST: Ärge kasutage mustuse eemaldamiseks harja, kuna see lükkab mustuse öhufiltri sisse.

1. Puhastage õhufiltri hoidik (D) ja õhufiltri kate niiske riidelapiga.

ETTEVAATUST: Veenduge, et õhukanalisse (E) ei satuks mustust.

1. Paigaldage õhufilter. Veenduge, et õhufilter liibuks tihedalt vastu õhufiltri hoidikut.
2. Paigaldage õhufiltri kate, asetades esmalt oma kohale alumised sakid.

Süütekününla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süütekünal vöib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.
• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid.
  a) Veenduge, et tühikäigu pöörete arv on õigesti seadistatud.
  b) Veenduge, et kütusesegu oleks öige.
  c) Veenduge, et öhufilter oleks puhas.
• Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on öige, vt jaotist Tehnilised andmed Ik 109. (Joon. 45)
  • Vajaduse korral vahetage süüteküünal välja.

Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.
• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevoolik laske hooldustöökojas välja vahetada.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.

• Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.

• Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Körvaldage kütus spetsiaalses jäätmejaamas.

• Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja önnetusi.
• Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
• Hoidke toodet kuivas kohas, mis ei külmu.

Körvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.
• Kemikaalid (nt mootoriõli ja kütus) kõrvaldage hoolduskeskuses või spetsiaalses jäätmejaamas.

- Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüüjale või kõrvaldage see taaskasutuskeskuses.

Tehnilised andmed

Tehnilised andmed

	KLIPPO LB 442Q	KLIPPO LB 448	KLIPPO LB 448Q	KLIPPO LB 553SQe
Mootor
Kaubamärk Husqvarna Honda Husqvarna	Husqvarna
Mudel HS 166AP GCVx-145 HS 166AP HS 166AP
Mootori tüüp	Ühesilindriline, neljataktiline, sundõhkjahutus, OHV	Ühesilindriline, neljataktiline, sundõhkjahutus, OHV	Ühesilindriline, neljataktiline, sundõhkjahutus, OHV	Ühesilindriline, neljataktiline, sundõhkjahutus, OHV
Silindrimaht, cm ^3	166 145 166 166
Kiirus, p/min 2900 2900 2900 2900
Mootori nimivõimsus, kW ^36	2,75 2,7 2,75 2,75
Süütesüsteem
Süüteküünal	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Elektroodi vahe, mm 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8
Kütuse- ja määrimissüsteem
Mootori määrimistüüp Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse Pritse
Kütusepaagi maht, liitrit 1,5 0,9 1,5 1,5
Ölipaagi maht, liitrit 0,5 0,55 0,5 0,5
Mootoriöli ^37	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Kaal
Tühjade paakidega, kg 25,5 27,5 29,0	38,5
Müratasemed ^38
Helivõimsuse tase, mõõdetud dB(A) 92	90 93 95
Helivõimsuse tase, garanteeritud LWA dB(A)	94 91 93 96
Helitasemed ^39
Helirõhutase kasutaja kõrva juures, dB(A)	81 77 79 83
Vibratsioonitasemed, ahveq ^40
Käepide, m/s ^2	5,1 4,5 4,2 3,4
Lõikeosa
Lõikekõrgus, mm 34–55 30–60 30–60	28–65
Lõikelaius, mm 420 480 480 530
Lõiketera	Multš – 42 cm5028812-10	Multš – 48 cm5028813-10	Multš – 48 cm5028813-10	Multš – 53 cm2956732-20
Ajam
Kiirus, km/h - - - 4,8

Vastavusdeklaratsioon

EL-i vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Muruniiduk
Kaubamärk Husqvarna
Tüüp/mudel KLIPPO LB 448, KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe
Identifitseerimine Seerianumbrid alates 2022. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Direktiiv/eeskiri Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv“
2000/14/EÜ „seadmete müra kohta käiv direktiiv“
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.

Lisateavet mürataseme kohta vt Tehnilised andmed Ik 109.

Huskvarna, 2022-11-07

$$ \Delta \cdot 2 m $$

Claes Losdal, aiandustoodete arendusdirektor, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

Sisällys

Johdanto.... 112

Turvallisuus....113

Asentaminen....116

Käyttö....116

Huolto.... 117
