KASUTUSJUHEND Aspire LC34P4A HUSQVARNA

10. Hoiatuse indikaator (tõrke LED-tuli)

15. Lõikekõrguse hoob

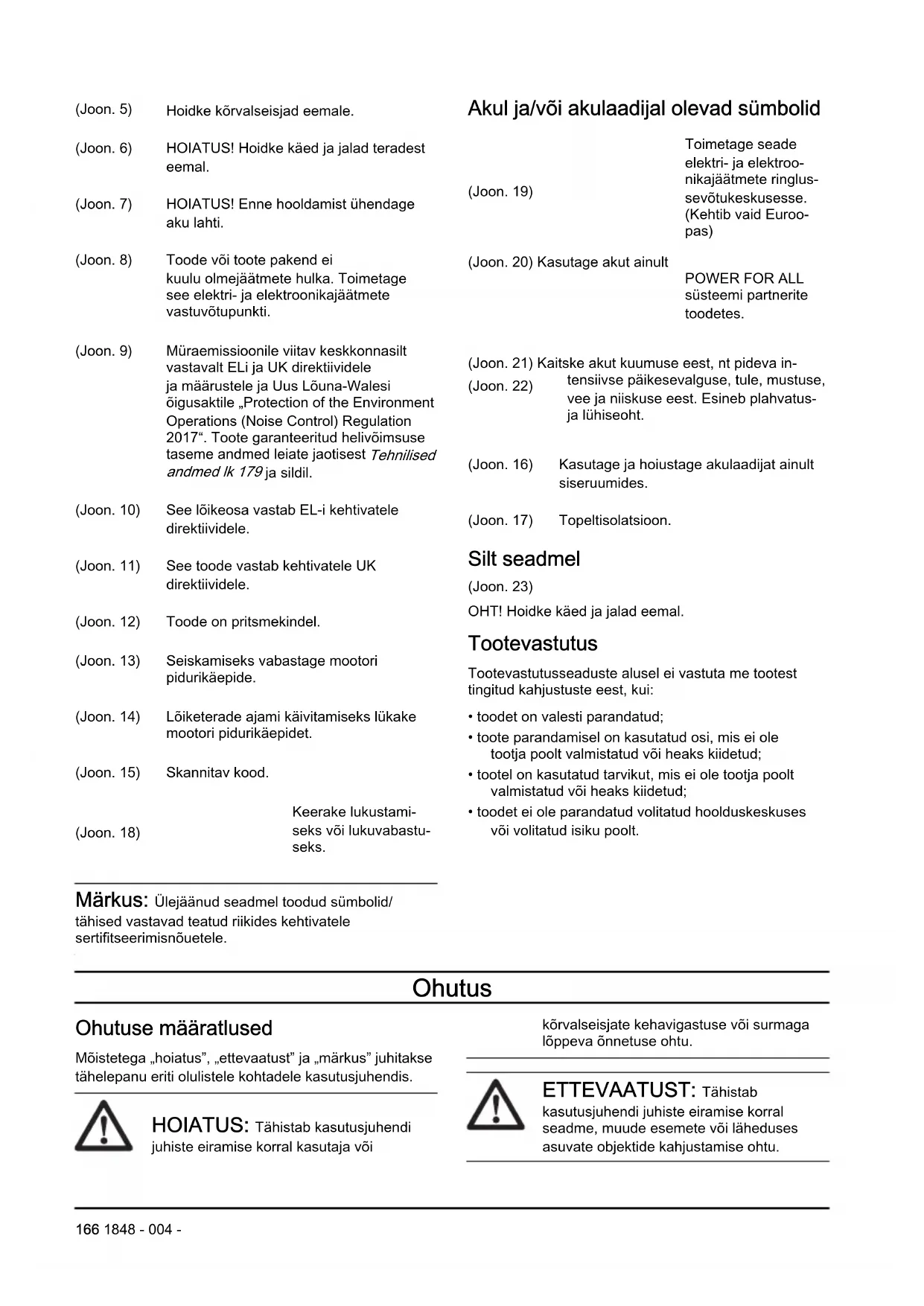

Sümbolid tootel (Joon. 2) HOIATUS! (Joon. 3) Lugege läbi juhised. (Joon. 4) HOIATUS! Olge tähelepanelik paiskuvate esemete suhtes. 1848 - 004 - 165(Joon. 5) Hoidke kõrvalseisjad eemale. (Joon. 6) HOIATUS! Hoidke käed ja jalad teradest eemal. (Joon. 7) HOIATUS! Enne hooldamist ühendage aku lahti. (Joon. 8) Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete vastuvõtupunkti. (Joon. 9) Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna-Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed lk 179 ja sildil. (Joon. 10) See lõikeosa vastab EL-i kehtivatele direktiividele. (Joon. 11) See toode vastab kehtivatele UK direktiividele. (Joon. 12) Toode on pritsmekindel. (Joon. 13) Seiskamiseks vabastage mootori pidurikäepide. (Joon. 14) Lõiketerade ajami käivitamiseks lükake mootori pidurikäepidet. (Joon. 15) Skannitav kood. (Joon. 18) Keerake lukustami- seks või lukuvabastu- seks. Märkus: Ülejäänud seadmel toodud sümbolid/ tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele. Akul ja/või akulaadijal olevad sümbolid (Joon. 19) Toimetage seade elektri- ja elektroo- nikajäätmete ringlus- sevõtukeskusesse. (Kehtib vaid Euroo- pas) (Joon. 20) Kasutage akut ainult

süsteemi partnerite toodetes. (Joon. 21) Kaitske akut kuumuse eest, nt pideva in- tensiivse päikesevalguse, tule, mustuse, vee ja niiskuse eest. Esineb plahvatus- ja lühiseoht. (Joon. 22) (Joon. 16) Kasutage ja hoiustage akulaadijat ainult siseruumides. (Joon. 17) Topeltisolatsioon. Silt seadmel (Joon. 23) OHT! Hoidke käed ja jalad eemal. Tootevastutus Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;

• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt. Ohutus Ohutuse määratlused Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis. HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu. ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu. 166 1848 - 004 -Märkus: Tähistab antud olukorras vajalikku lisateavet. Üldised tooteohutuse hoiatused HOIATUS: Lugege läbi kõik tootega kaasas olevad hoiatused, juhised, tehnilised andmed ning tutvuge joonistega. Alltoodud juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või ohtliku kehavigastuse. Hoidke kõik ohutusalased märkused ja juhised edasiseks kasutamiseks alles. Hoiatustes kasutatud mõiste „toode“ tähistab võrgutoitel (juhtmega) elektritööriista või akutoitel (juhtmeta) elektritööriista. Tööala ohutus

• Hoidke tööala puhas ja tagage hea valgustatus. Segamini või hämarad alad on õnnetusealtid.

• Ärge kasutage toodet plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Toode võib tekitada sädemeid, mis võivad tolmu või aurud süüdata.

• Hoidke toote kasutamise ajal lapsed ja kõrvalseisjad tööalast eemale. Tähelepanu hajumine võib põhjustada kontrolli kaotamist. Elektriohutus

• Elektritööriista pistikud peavad pistikupesaga ühilduma. Ärge muutke pistikut mis tahes viisil. Ärge kasutage maandusega toodete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.

• Väldi kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliidid ja külmikud). Keha maandamise korral on elektrilöögi oht suurem.

• Ärge laske toodetel kokku puutuda vihma ega niiskusega. Toote sisse tunginud vesi suurendab elektrilöögiohtu.

• Kasutage juhet õigesti. Ärge kunagi kasutage kaablit toote kandmiseks, tõmbamiseks või pistikupesast eemaldamiseks. Kaitske juhet kuumuse, õli, teravate servade ja liikuvate osade eest. Kahjustatud või sõlmes juhe suurendab elektrilöögi ohtu.

• Tootega õues töötamisel kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.

• Kui toote kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitsmega (RCD) kaitstud toidet. RCD kasutamine vähendab elektrilöögi ohtu. Inimeste kaitsmine

• Olge toote kasutamisel tähelepanelik, jälgige oma tegevust ja kasutage tervet mõistust. Ärge kasutage toodet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all . Hetkeline tähelepanematus toote kasutamise ajal võib lõppeda raskete kehavigastustega.

• Kasuta isikukaitsevahendeid. Kasutage alati kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver või kõrvaklapid) kasutamine vähendab kehavigastuste ohtu.

• Vältige soovimatut käivitumist. Enne toote ühendamist toiteallika ja/või akuga, üles tõstmist või kandmist veenduge, et lüliti oleks väljalülitatud asendis. Kui kannate toodet nii, et sõrm on toitelülitil, või ühendate toote vooluvõrku, kui toitelüliti on sisse lülitatud, võib see lõppeda õnnetusega.

• Eemaldage enne seadme sisselülitamist kõik reguleerimis- ja mutrivõtmed. Seadme pöörleva osa külge jäetud mutri- või muu võti võib tekitada kehavigastusi.

• Ärge küünitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal. See tagab ootamatutes olukordades seadme üle parema kontrolli.

• Kandke nõuetekohaseid riideid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juuksed ja rõivad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võivad liikuvate osade vahele kinni jääda.

• Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ja neid kasutatakse õigesti. Tolmukogumise kasutamise abil saab vähendada tolmuga seotud ohte.

• Ärge muutuge tööriistade sagedasest kasutusest hooletuks ning ärge eirake tööriistade ohutu kasutamise põhimõtteid. Hooletu tegevus võib ka murdosa sekundi jooksul põhjustada tõsiseid kehavigastusi. Toote kasutamine ja hooldamine

• Ärge koormake toodet üle. Kasutage rakenduse jaoks õiget toodet. Õige toode teeb töö ära paremini, ohutumalt ja ettenähtud kiirusel.

• Ärge kasutage toodet, kui see lüliti vajutamisel ei lülitu sisse ega välja. Mis tahes toode, mida pole võimalik lüliti abil juhtida, on ohtlik ja tuleb viivitamatult parandada.

• Enne toote reguleerimist, tarvikute vahetamist või hoiustamist eemaldage pistik toiteallikast ja/või eemaldage toote küljest aku, kui see on eemaldatav. Taolised ennetavad ohutusmeetmed vähendavad toote tahtmatu käivitamise ohtu.

• Hoidke toodet, mida te parasjagu ei kasuta, lastele kättesaamatus kohas ning ärge lubage toodet kasutada isikutel, kes ei oska seda kasutada või pole neid juhiseid läbi lugenud. Tooted on väljaõppeta kasutajate käes ohtlikud.

• Hooldage tooteid ja lisatarvikuid. Kontrollige liikuvate osade joondust ja kinnitusi, osade purunemist või muid toote kasutamist mõjutada võivaid tegureid. Kahjustuse korral laske seade enne kasutamist 1848 - 004 - 167remontida. Paljude õnnetuste põhjuseks on toote puudulik hooldus.

• Hoidke lõikevahendid teravad ja puhtad. Nõuetekohaselt hooldatud teravate lõikeservadega lõikevahendite kinnikiilumise tõenäosus on väiksem ja neid on hõlpsam juhtida.

• Järgige toote, tarvikute, tööriistaotsakute jm kasutamisel neid juhiseid ning arvestage töötingimuste ja -ülesandega. Toote kasutamine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.

• Hoidke käepidemed ja haardepinnad kuivad, puhtad ning õli- ja määrdevabad. Libedate käepidemete ja haardepindade korral ei ole ootamatutes olukordades võimalik toodet ohutult käsitseda ja juhtida. Akutööriistade kasutamine ja hooldamine

• Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija võib koos teist tüüpi akuga kasutades tuleohtu põhjustada.

• Kasutage toodetega vaid spetsiaalselt neile loodud akusid. Teisi akukogumeid kasutades riskite vigastuste ja tulekahjuga.

• Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.

• Väärkasutamise korral võib akust vedelikku lekkida; vältige kokkupuudet. Kokkupuute korral loputage kannatada saanud kohta veega. Kui vedelik satub silma, loputage silma veega ja pöörduge arsti poole. Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.

• Ärge kasutage defektset või muudetud akut või tööriista. Kahjustatud või muudetud akud võivad käituda ettearvamatult ning põhjustada tule-, plahvatus- või vigastusohtu.

• Ärge laske akul või tööriistal puutuda kokku tulega või liiga kõrgete temperatuuridega. Kokkupuude üle 130°C temperatuuriga võib põhjustada plahvatuse.

• Järgige kõiki laadimisjuhiseid ja ärge vahetage akut või tööriista temperatuuril, mis jääb väljapoole juhistes kirjeldatud temperatuurivahemikku. Aku laadimine valesti või väljaspool selleks ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tuleohtu. Teenus

• Laske toodet hooldada kvalifitseeritud remonditehnikul, kasutades ainult identseid varuosi. See tagab toote ohutuse säilimise.

• Ärge kunagi hooldage kahjustatud akusid. Akusid võib hooldada üksnes tootja või volitatud teenusepakkuja. Muruniiduki ohutusalased hoiatused

• Ärge kasutage muruniidukit halva ilmaga (eelkõige äikesetormi ajal). See vähendab pikselöögi ohtu.

• Kontrollige põhjalikult, kas muruniiduki kasutuskohas on elusloodust. Muruniiduk võib töötades elusloodust kahjustada.

• Kontrollige hoolikalt muruniiduki kasutuskohta ning eemaldage sealt kõik kivid, oksad, traadid, luud ja muud võõrkehad. Õhku paiskuvad esemed võivad tekitada kehavigastusi.

• Enne muruniiduki kasutamist kontrollige alati visuaalselt, et lõiketera, terapolt või terakoost ei oleks kulunud ega kahjustatud. Kulunud või kahjustatud osad suurendavad kehavigastuse ohtu.

• Kontrollige rohukogurit sageli kulumise või kahjustumise suhtes. Kulunud või kahjustatud rohukogur võib suurendada kehavigastuse ohtu.

• Hoidke kaitsmed paigaldatuna. Kaitsmed peavad olema töökorras ja õigesti paigaldatud. Kaitse, mis on lahti tulnud, kahjustunud või ei tööta korralikult, võib tekitada kehavigastusi.

• Hoidke kõik jahutusõhu sisselaskeavad prahist puhtad. Blokeeritud õhu sisselaskeavad ja praht võivad põhjustada ülekuumenemist või tuleohtu.

• Kandke muruniiduki kasutamisel alati libisemiskindlaid kaitsejalatseid. Ärge kasutage muruniidukit paljajalu ega lahtiste sandaalidega. See vähendab liikuva lõiketeraga kokkupuutel jalalabade vigastusohtu.

• Kandke muruniidukiga töötamisel alati pikki pükse. Katmata naha korral suureneb paiskuvatest esemetest tingitud vigastusoht.

• Muruniidukit ei tohi kasutada märja muru korral. Kõndige ja ärge kunagi jookske. See vähendab libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.

• Ärge kasutage muruniidukit liiga järskudel kallakutel. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.

• Kallakul töötades tagage alati kindel asend, töötage masinaga risti üle kallaku, mitte otse üles või alla, ning olge suuna muutmisel äärmiselt ettevaatlik. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.

• Tagurdamisel ja muruniiduki enda poole tõmbamisel olge väga ettevaatlik. Olge tähelepanelik oma ümbruse suhtes. See vähendab töötamisel komistamisohtu.

• Ärge puudutage lõiketerasid ja muid ohtlikke liikuvaid osi, kui need alles liiguvad. See vähendab liikuvate osade põhjustatud vigastusohtu.

• Kui eemaldate kinnikiilunud materjali või puhastate muruniidukit, veenduge, et kõik toitelülitid oleks välja lülitatud ja toitekaabel oleks lahti ühendatud. Muruniiduki ootamatu töölehakkamine võib tekitada raske kehavigastuse.

• Kasutage rikkevoolukaitset, mille rakendumisvool on kuni 30 mA. Üldised ohutuseeskirjad HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.

• Toode tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Olge alati ettevaatlik ja toimige arukalt. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.

• Arvestage, et teiste isikute ja nende varaga seotud õnnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

• Ärge kunagi lubage lastel või nende juhistega mittetutvunud inimestel seadet kasutada. Kohalikud kehtivad eeskirjad võivad piirata kasutaja lubatud vanust.

• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.

• Ärge kasutage toodet, kui see on kahjustatud.

• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud. Tööohutus HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.

• Kasuta isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk 169

• Toodet ei tohi kasutada vihma käes või märjas keskkonnas. Toote sisse pääsenud vesi suurendab elektrilöögi ohtu.

• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.

• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.

• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Seisake mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku. Oodake, kuni liikuvad osad peatuvad. Kontrollige toodet kahjustuste suhtes. Kinnitage lahtised osad korralikult. Parandage kahjustused ja asendage kahjustatud osad. Laske parandustöid teha volitatud hooldustöökojas.

• Kui mootor töötab, ärge kinnitage kunagi mootori pidurikäepidet püsivalt käepideme külge.

• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.

• Olge toote kasutamisel alati toote taga.

• Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoia käed ja jalad pöörlevatest teradest eemal.

• Vältige mootori käivitamisel või toote kasutamisel toote kallutamist.

• Olge toote tagasisuunas tõmbamisel ettevaatlik.

• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toode üles tõsta, seisake esmalt mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku.

• Ärge kõndige toote kasutamise ajal tagurpidi.

• Seisake mootor, kui toodet on vaja transportimiseks kallutada või kui peate ületama ilma muruta ala, näiteks kruusa-, kivi- või asfalttee.

• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal kõndige.

• Enne lõikamiskõrguse muutmist seisake mootor. Ärge kunagi tehke reguleerimisi, kui mootor töötab.

• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.

• Toote kasutamise ajal esinev vibratsioon võib jaotises Tehnilised andmed lk 179 esitatud vibratsiooniväärtusest erineda. Erinevus tuleneb toote erinevatest kasutusviisidest. Kui kasutate toodet sageli või kaua aega, tehke regulaarselt pause, et vältida vibratsioonist tingitud vigastusi. Ohutusjuhised kasutamisel Isikukaitsevahendid HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused. 1848 - 004 - 169• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.

• Kandke tugevaid pikki pükse.

• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

• Soovitame kasutada kuulmiskaitset. Toote ohutusseadised HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.

• Ärge eemaldage ohutusseadmeid ega tehke neile muudatusi.

• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta. Lõikeosa katte kontrollimine Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes. Ohutuslüliti kontrollimine Ohutuslüliti asub akukaane all. Ohutuslüliti abil ühendatakse aku, mis varustab mootori toitega.

• Ohutuslüliti kontrollimiseks käivitage ja seisake mootor.

• Kui ohutuslüliti on töökorras, siis käivitub mootor üksnes ohutuslüliti keeramisel asendisse 1. (Joon. 24) Mootori pidurikäepideme kontrollimine Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.

• Käivitage seade. Vt jaotist Toote käivitamine lk 174

• Veendu, et toode on seiskunud. Kui mootor kolme sekundi jooksul ei seisku, laske mootoripidurit Husqvarna volitatud hooldustöökojas reguleerida. Käivitustõkesti kontrollimine Kontrollige, kas käivitustõkesti takistab mootori tööd.

1. Lükake mootori pidurikäepidet juhtraua suunas.

Käivitustõkesti peatab liikumise.

2. Lükake käivitustõkesti välja. (Joon. 26)

3. Laske käivitustõkesti lahti ja veenduge, et see läheks

tagasi lähteasendisse. Aku ohutus HOIATUS: Lugege läbi kõik ohutus- ja üldjuhised. Ohutus- ja üldjuhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või ohtlikke kehavigastusi. Hoidke kogu ohutusteave ja üldjuhised edaspidiseks kasutamiseks alles.

• Need ohutusjuhised kehtivad ainult POWER FOR ALL süsteemi 18 V liitium-ioonakudele.

• Kasutage laetavat akut ainult POWER FOR ALL süsteemi partnerite toodetes. POWER FOR ALL märgisega 18 V laetavad akud ühilduvad täielikult järgmiste toodetega: – Kõik 18V POWER FOR ALL akusüsteemi tooted. – Kõik POWER FOR ALL süsteemi partnerite 18 V tooted.

• Järgige oma toote kasutusjuhendis toodud aku soovitusi. Ainult nii saab laetavat akut ja toodet ohutult kasutada ning akusid kaitsta ohtliku ülekoormuse eest.

• Laadige akusid ainult tootja või POWER FOR ALL süsteemi partneri soovitatud laadijatega. Üht tüüpi akudele sobiv laadija võib põhjustada tuleohtu, kui seda kasutatakse koos erineva akuga.

• Aku on ostuhetkel osaliselt laetud. Aku täismahutavuse tagamiseks laadige aku laadijas täielikult enne, kui elektrilist tööriista esimest korda kasutate.

• Hoidke akud lastele kättesaamatus kohas.

• Ärge võtke akut lahti. Esineb lühise oht.

• Kahjustuste ja aku ebaõige kasutamise korral võivad eralduda aurud. Aku võib süttida või plahvatada. Veenduge, et ala on hästi ventileeritud ja kui teie tervises esineb kõrvalnähte, pöörduge arsti poole. Aurud võivad ärritada hingamisteid.

• Kui akut kasutatakse valesti või aku on kahjustatud, võib akust pritsida tuleohtlikku vedelikku. Vältige kokkupuudet selle vedelikuga. Juhusliku kokkupuute korral loputage kokkupuutekohta veega. Kui vedelik satub silma, pöörduge arsti poole. Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.

• Kui aku on kahjustatud, võib vedelik välja pritsida ja imbuda läheduses olevatele pindadele. Kontrollige mõjutatud osi. Puhastage need osad või vahetage vajadusel välja.

• Akusid ei tohi lühistada. Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.

• Akut võivad kahjustada teravad esemed (nt naelad või kruvikeerajad) või väljastpoolt rakendatav jõud. Võib tekkida sisemine lühis, mis põhjustab

1848 - 004 -aku põlemise, suitsemise, plahvatuse või ülekuumenemise.

• Ärge kunagi hooldage kahjustatud akusid. Akusid võivad hooldada üksnes tootja või volitatud teenusepakkujad.

• Kaitske akut kuumuse eest, nt pideva intensiivse päikesevalguse, tule, mustuse, vee ja niiskuse eest. Esineb plahvatus- ja lühiseoht.

• Kasutage toote akut üksnes juhul, kui õhutemperatuur on vahemikus 0 °C – +40 °C.

• Hoidke akut ainult temperatuuril vahemikus -20 °C – +50 °C. Ärge jätke akut näiteks suvel autosse. Kui temperatuur on alla 0 °C, võib mõnel seadmel võimsus väheneda.

• Laadige akut ainult õhutemperatuuril, mis jääb vahemikku 0 °C kuni +35 °C. Laadige laetavat akut USB-kaabliga ainult õhutemperatuuril, mis jääb vahemikku +10 °C kuni +35 °C. Väljaspool seda temperatuurivahemikku laadimine võib suurendada aku kahjustamise ohtu ja põhjustada tuleohtu. Akulaadija ohutus HOIATUS: Lugege läbi kõik ohutus- ja üldjuhised. Ohutus- ja üldjuhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või ohtlikke kehavigastusi. Hoidke neid juhiseid kindlas kohas. Kasutage laadijat ainult siis, kui saate kõiki funktsioone täielikult hinnata ja piiranguteta teostada või kui olete saanud vastavad juhised.

• See laadija ei ole mõeldud kasutamiseks lastele ega nõrgemate füüsiliste, sensoorsete või vaimsete võimetega või puudulike kogemuste või teadmistega inimestele. Seda laadijat võivad kasutada 8- aastased ja vanemad lapsed ning isikud, kellel on nõrgemad füüsilised, sensoorsed või vaimsed võimed või puudulikud kogemused või teadmised, kui nende ohutuse eest vastutav isik jälgib neid või on juhendanud laadija ohutut kasutamist ja nad mõistavad kaasnevaid ohte. Vastasel juhul tekib kasutamisvigade ja kehavigastuste oht.

• Jälgige lapsi seadme kasutamise, puhastamise ja hoolduse ajal. Nii ei saa lapsed laadijaga mängida.

• Laadige ainult 18 V POWER FOR ALL süsteemi akusid mahuga 1,5 Ah. Aku pinge peab ühtima laadija aku laadimispingega. Ärge laadige mittelaetavaid akusid. Vastasel juhul tekib tulekahju- ja plahvatusoht.

• Kasutage laadijat ainult suletud ruumides ja ärge jätke seda märga keskkonda. Tööriista pääsenud vesi suurendab elektrilöögi ohtu.

• Hoidke laadija puhas. Mustus tekitab elektrilöögi ohu.

• Enne kasutamist kontrollige alati laadijat, kaablit ja pistikut. Lõpetage laadija kasutamine, kui leiate kahjustusi. Ärge avage laadijat ise ja laske seda parandada ainult Husqvarna või volitatud müügijärgsel teeninduskeskusel, kasutades ainult originaalvaruosi. Kahjustatud laadijad, kaablid ja pistikud suurendavad elektrilöögi ohtu.

• Ärge kasutage laadijat kergesti süttival pinnal (nt paber, tekstiil jne) ega tuleohtlikus keskkonnas. Laadija kuumeneb töötamise ajal ning tekitab tulekahjuohu.

• Ärge katke laadija ventilatsiooniavasid kinni. Vastasel juhul võib laadija üle kuumeneda ja ei tööta enam korralikult.

• Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija võib koos teist tüüpi akuga kasutades tuleohtu põhjustada.

• Kahjustuste ja aku ebaõige kasutamise korral võivad ka aurud eralduda. Veenduge, et ala on hästi ventileeritud ja kui teie tervises esineb kõrvalnähte, pöörduge arsti poole. Aurud võivad ärritada hingamisteid.

• Väärkasutamise korral võib akust vedelikku lekkida. Vältige kokkupuudet selle vedelikuga. Juhusliku kokkupuute korral loputage kokkupuutekohta veega. Kui vedelik satub silma, pöörduge arsti poole. Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.

• Ainult Ühendkuningriigis müüdavad tooted: Teie toode on varustatud BS 1363/A heakskiidetud sisemise kaitsmega elektripistikuga (ASTA heakskiiduga BS 1362 järgi). Kui pistik ei sobi teie pistikupesaga, tuleb volitatud klienditeenindajal see ära lõigata ja selle asemele paigaldada sobiv pistik. Asenduspistiku kaitsme väärtus peab olema sama kui originaalpistikul. Katkestatud pistik tuleb võimaliku löögiohu vältimiseks kõrvaldada ja seda ei tohi kunagi mujale pistikupessa ühendada. Ohutusjuhised hooldamisel HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Hooldustööde ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0 ja eemaldage aku. Enne hooldustööde alustamist oodake vähemalt viis sekundit.

• Hooldage toodet ainult selle kasutusjuhendi järgi. Põhjalikumad ja keerukamad tööd laske teha volitatud hooldustöökojas. Lisateavet küsige lähimast hooldustöökojast.

• Toote kasutusea tõstmiseks ja õnnetuste ohu vähendamiseks tehke kõik hooldustööd korrektselt.

• Asendage kahjustatud, kulunud ja katkised osad. Kasutage alati tootja originaalvaruosi. Muud varuosad võivad toodet kahjustada ja suurendada õnnetuste ohtu.

• Vigastuste vältimiseks ärge eemaldage ohutusseadmeid ega tehke neile muudatusi.

• Lõikeosa käsitsedes kandke alati tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi. 1848 - 004 - 171• Parima ja ohutuima töö tagamiseks hoidke lõikeservad teravana ja puhtana.

• Laske hooldustöökojas toodet korrapäraselt kontrollida ning teha vajalikke seadistamisi ja parandusi.

• Järgige tarvikute vahetamise juhiseid. Kasutage ainult tootja valmistatud tarvikuid.

• Kui toodet ei kasutata, eraldage toode, aku ja akulaadija ning hoidke neid kuivas ja lukustatud siseruumis. Veenduge, et lastel ja ilma vastava volituseta kõrvalistel isikutel puuduks juurdepääs tootele, akule ja akulaadijale. Kokkupanek Sissejuhatus HOIATUS: Enne toote kokkupanemist lugege läbi ohutust puudutav peatükk. HOIATUS: Kokkupanemise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit. Käepideme kõrguse reguleerimine Käepideme kõrguse seadistamisel on vaba ulatus. Käepideme saab kõrguse kahe sättepunkti vahel määrata sobivasse kõrgusesse.

1. Seadke toode tööasendisse. Vt jaotist

Toote seadmine tööasendisse lk 173

2. Keerake käepidemete lukustusnuppe vastupäeva.

3. Tõmmake käepidemed sobivasse asendisse.

4. Seadke kaks käepidet ühetasa.

ETTEVAATUST: Kui käepidemed pole loodis, siis saab toode kahjustada.

5. Keerake käepidemete lukustusnuppe päripäeva.

2. Eemaldage multšikork.

3. Kinnitage rohukogur raami ülaservale.

4. Asetage rohukoguri alaosa vastu muru

väljaviskekanalit. (Joon. 28) ETTEVAATUST: Veenduge, et rohukogur on toote raami külge korralikult kinnitatud. Multšikorgi paigaldamine

1. Kergitage tagakaant ja eemaldage rohukogur.

2. Lükake multšikork väljaviskekanalisse, kuni kuulete

• Hoidke konksu päikesevalguse eest ja õhutemperatuuril -10 °C kuni +70 °C.

• Paigaldage konks kipsplaadile, puit- või betoonseinale. ETTEVAATUST: Veenduge, et sein mahutab vähemalt 30 kg raskusi.

• Paigaldage konks 3 kruviga (A) seinale. Vajadusel kasutage seinakorke (B). (Joon. 30) ETTEVAATUST: Veenduge, et kruvid sobivad teie seinatüübiga.

• Toote hoiustamistarvikute kohta lisateabe saamiseks pöörduge Husqvarna teenindusagendi poole. Töö Sissejuhatus HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis. Husqvarna Connect Husqvarna Connect on mobiilsideseadmetele mõeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:

3. Toote ühendamiseks ja registreerimiseks järgige

Husqvarna Connect rakenduse juhiseid. Märkus: Kõigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võta ühendust hooldusesindajaga. Toote seadmine tööasendisse

1. Keerake käepideme nupud lukust avatud asendisse.

2. Klappige käepide üles, kuni kuulete klõpsu. (Joon.

32) ETTEVAATUST: Veenduge, et trossid pole liiga pingul. Liigne pingsus võib kahjustada kaablit, kui käepidemed pannakse transpordiasendisse. HOIATUS: Veenduge, et käepide on täielikult üles klapitud ja lukustatud asendis.

3. Reguleerige käepideme kõrgust. Vt jaotist

Käepideme kõrguse reguleerimine lk 172

Lõikamiskõrguse reguleerimine

1. Lõikamiskõrguse suurendamiseks tõmmake

lõikamiskõrguse hooba tagasisuunas.

2. Lõikamiskõrguse vähendamiseks lükake

lõikamiskõrguse hooba edasisuunas. (Joon. 33) ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad. Aku HOIATUS: Enne aku kasutamist lugege läbi ohutust puudutav jaotis ja veenduge, et oleksite kõigest aru saanud. Samuti tuleb läbi lugeda aku ja akulaadija kasutusjuhend ning veenduda, et kogu teave on arusaadav. Hoidke akut ja akulaadijat õigel õhutemperatuuril. Õhutemperatuur Aku kasutamine seadmes 0 °C – +40 °C Õhutemperatuur Aku laadimine 0 °C – +35 °C Aku laadimine Enne esimest kasutuskorda laadige aku täis. Märkus: Laadimisprotsess on võimalik ainult siis, kui aku temperatuur jääb lubatud laadimistemperatuuri vahemikku (0–45 °C).

1. Ühendage akulaadija toitejuhe maandatud

vooluvõrku. ETTEVAATUST: Veenduge, et vooluvõrgu pinge ja sagedus oleksid õiged.

2. Asetage aku akulaadijasse. Aku on ühendatud

akulaadijaga, kui roheline LED-märgutuli vilgub. (Joon. 34)

3. Aku on täielikult laetud, kui akulaadija roheline LED-

märgutuli põleb. Ärge laadige akut kauem kui 24 tundi.

4. Lahutage akulaadija vooluvõrgust.

ETTEVAATUST: Ära tõmba toitejuhet.

5. Eemaldage aku laadijast.

Aku oleku LED-märgutuli akulaadijal Akulaadija punane LED-märgutuli (A) ja roheline LED- märgutuli (B) näitavad aku olekut. Vt jaotist Akulaadija tõrkeotsing lk 176

(Joon. 35) LED-tuli Aku olek Roheline LED-märgutuli vilgub kiiresti. Aku laeb. Roheline LED-märgutuli vilgub aeglaselt. Aku on laetud 80%. Põleb roheline LED-mär- gutuli. Aku on täis laetud. Tõrke LED-märgutuli põ- leb. Vt jaotist Akulaadija tõr- keotsing lk 176

Punane LED-märgutuli vil- gub kiiresti. Vt jaotist Akulaadija tõr- keotsing lk 176

1848 - 004 - 173Aku oleku LED-märgutuli tootel Kui aku on tootesse paigaldatud, näitavad toote LED- märgutuled aku olekut. (Joon. 36) LED-tuli Aku olek LED-tuled 1, 2 ja 3 põlevad. Täielikult laetud. LED 1 ja 2 süttivad. Piisavalt laetud LED 1 põleb. Aku tase on madal. Vilgub LED-tuli 1. Aku on tühi. Aku oleku indikaa- tor vilgub. Laadige akut. Vt jao- tist Aku laadimine lk 173

5. Avage käivitustõkesti. (Joon. 26)

6. Lükake mootori pidurikäepidet juhtraua suunas.

(Joon. 38) Suure koormuse funktsioon Kui seade niidab märga või pikka rohtu, suureneb mootori pöörete arv minutis automaatselt. Kui koormus langeb, lülitub mootor automaatselt tagasi tavarežiimile. Mootori seiskumine Kasutamise ajal võivad lõiketera ja mootor takistuste tõttu ajutiselt seiskuda, näiteks kui lõikekorpuse all tekib muruummistus. Vt jaotist Toote puhastamine lk 175

HOIATUS: Enne lõikekorpuse kontrollimist vabastage mootori pidurikäepide, keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit. Takistuse eemaldamise ja toote ootamatu käivitumise korral esineb vigastusoht. Toote seiskamine HOIATUS: Keera ohutuslüliti asendisse 0, enne kui lasete tootel eemale liikuda.

1. Mootori seiskamiseks vabastage mootori

pidurikäepide. (Joon. 39)

2. Avage akukaas ja keerake ohutuslüliti asendisse 0.

3. Aku eemaldamiseks vajutage vabastusnuppu ja

tõmmake aku välja. (Joon. 41)

4. Laadige akut, kui see on tühjenenud. Lisateavet vt

Hea tulemuse saavutamiseks

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.

• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.

• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.

• Hoidke lõikamiskate puhtana. Lõikamiskatte siseküljele kogunevad rohujäägid ja mustus võivad lõikamise tõhusust vähendada. Vt jaotist Toote puhastamine lk 175

Hooldamine Sissejuhatus HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk. Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta. Lisateavet vt www.husqvarna.com. Hooldusgraafik Hooldusintervallide arvutamisel on aluseks võetud seadme igapäevane kasutamine. Intervallid muutuvad, kui seadet igapäevaselt ei kasutata. Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Ohutus lk 166

174 1848 - 004 -Igal ka- sutuskor- ral Iga kuu Igal hooajal Tehke üldkontroll. X Puhastage toode. X Kontrollige käivitustõkestit. * X Veenduge, et toote ohutusseadistel poleks defekte. * X Kontrollige lõikeosa. X Kontrolli lõikekorpust. * X Kontrollige mootori pidurikäepidet. * X Veenduge, et akul poleks kahjustusi. X Kontrollige aku laetust. X Veenduge, et aku vabastusnupp töötaks korralikult ning et aku lukustuks kindlalt seadme külge.

Veenduge, et akulaadijal poleks kahjustusi ja et see töötaks korrektselt. X Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.

Üldkontrolli läbiviimine

• Veenduge, et toote mutrid ja kruvid oleksid pingutatud.

• Veenduge, et toote juhtmed ei oleks sellises asendis, kus need võiksid kahjustada saada. Toote puhastamine

• Puhastage plastosi puhta ja kuiva lapiga.

• Ärge puhastage seadet veega. Vesi võib pääseda aku või mootori sisse ja põhjustada lühise või kahjustada toodet.

• Ärge kasutage seadme puhastamiseks survepesurit.

• Ärge valage vett otse mootorile.

• Eemaldage lehed, muru ja pori harja abil. Aku ja akulaadija puhastamine HOIATUS: Ärge puhastage akut või akulaadijat veega. HOIATUS: Ärge kasutage aku puhastamiseks mis tahes kemikaale.

• Enne aku asetamist akulaadijasse veenduge, et aku ja akulaadija oleksid puhtad ja kuivad.

• Puhastage akuklemmid suruõhu või pehme ja kuiva riidelapiga.

• Puhastage aku ja akulaadija välispinnad pehme ja kuiva riidelapiga. Lõikeosa kontrollimine HOIATUS: Juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit. HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes.

Kahjustatud lõikeosa tuleb alati välja vahetada.

2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada. Lõiketera vahetamine Vt jaotist Tehnilised andmed lk 179 õiget tüüpi lõiketera leidmiseks. 1848 - 004 - 175HOIATUS: Lukustage lõiketera mõne puuklotsiga, et vältida lõiketera vahetamisel sõrmede vigastamist. Lõiketera võib liikuda, kui mootor on välja lülitatud, ning sõrmed võivad lõiketera ja liikumatute osade vahele jääda.

1. Lukustage lõiketera mõne puuklotsiga. (Joon. 42)

2. Eemaldage lõiketera polt.

3. Eemaldage lõiketera.

4. Eemaldage lõiketera tugi ja polt ning kontrollige, kas

5. Kontrollige mootori võlli ja veenduge, et see poleks

6. Uue lõiketera kinnitamisel suunake nurksed otsad

lõikekorpuse poole. (Joon. 43)

7. Veenduge, et lõiketera ja mootori võlli kese oleksid

8. Lukustage lõiketera mõne puuklotsiga. Kinnitage

vedruseib ning pingutage polti ja seibi momendiga 23-28 Nm. (Joon. 44)

9. Keerake tera käega, veendumaks, et see pöörleb

vabalt. HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

10. Tera katsetamiseks käivitage toode. Kui tera

on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav. Veaotsing Akulaadija tõrkeotsing Akulaadija LED-tuli Põhjus Lahendus Roheline LED-tuli põ- leb ja punane LED- tuli vilgub. Aku ei ole akulaadijasse õigesti paigaldatud. Eemaldage aku laadijast ja paigaldage aku uuesti aku- laadijasse. Akukonnektorid on määrdunud. Puhastage akukonnektorid. Laadija tuvastas sisemise tõrke. Veenduge, et kõik akud on korrektselt sisestatud. Eemal- dage toitepistik ja sisestage uuesti. Kui tõrge kordub, laske laadija Husqvarna toodete volitatud müügijärgses teeninduskeskuses üle kontrollida. Aku on defektne. Vahetage aku välja. Punane LED-tuli põ- leb ja roheline LED- tuli ei põle. Aku temperatuur on väljaspool laadimisvahemikku. Oodake, kuni aku temperatuur on taas lubatud laadimis- temperatuuri vahemikus (0-45°C). Roheline LED-tuli ja punane LED-tuli on kustunud. Akulaadija ei ole korralikult voolu- võrku ühendatud. Ühendage akulaadija vooluvõrgu pesasse. Vigane pistikupesa. Ühendage akulaadija andmesildil näidatud pinge ja sa- gedusega võrku. Akulaadija kaabel on defektne. Pöörduge volitatud hooldustöökoja poole. Akulaadija on defektne. Muud tõrked. Muude tõrgete ilmnemise korral veenduge, et toode on välja lülitatud, eemaldage aku ja võtke ühendust volitatud hooldustöökojaga. Muruniiduki tõrkeotsing Hoiatustuli (tõrke LED-tuli) asub toote tagaosas akukatte taga. 176 1848 - 004 -Probleem Tõrke LED-tuli (vil- kumiste arv) Põhjus Lahendus Tõrke-LED-tuli vil- gub. Toode ei tööta korralikult. 5 Lõiketera liikumine on takista- tud. Keera ohutuslüliti asendisse 0, et välti- da juhuslikku käivitumist. Eemalda aku ja oota vähemalt 5 sekundit. Eemalda võimalikud takistused ja veendu, kas te- rad liiguvad vabalt. Probleemi püsimisel pöördu volitatud hooldustöökoja poole. Mootori kiirus langeb liigselt ja mootor seiskub. Suurendage lõikamiskõrgust. Vt jaotist Lõikamiskõrguse reguleerimine lk 173

10 Mootori juhtseade on liiga kuum. Seisake mootor ja oodake, kuni see on jahtunud. Tõrke-LED-tuli vil- gub. Seade seis- kub. 22 Aku temperatuur on liiga kõr- ge, kuna töökeskkonna tem- peratuur on liiga kõrge. Eemaldage aku masinast ja oodake en- ne masina uuesti käivitamist, kuni see jahtub. Veenduge, et õhutemperatuur on õige. Kasutage akut temperatuurivahe- mikus 0°C kuni +40°C. Probleemi püsi- misel pöörduge volitatud hooldustöökoja poole. Aku temperatuur on liiga kõr- ge, kuna mootor on ülekoor- matud Suurendage lõikamiskõrgust. Vt jaotist Lõikamiskõrguse reguleerimine lk 173

Probleemi püsimisel pöördu volitatud hooldustöökoja poole. 0 Akukonnektori tõrge. Kontrollige akukonnektorit. 3 Mootor on ülekoormatud. Suurendage lõikamiskõrgust. Vt jaotist Lõikamiskõrguse reguleerimine lk 173

9 Aku tõrge või aku signaali po- le. Asetage aku õigesti seadmesse ja kont- rollige akukonnektorit. Kui aku tõrke LED-tuli vilgub, vt Akulaadija tõrkeotsing lk 176 . Probleemi püsimisel pöördu voli- tatud hooldustöökoja poole. 8 Aku on tühjenenud. Laadige akut. Vt jaotist Aku laadimine lk

12 Vale käivitustoiming. Mootori pidurikäepide on rakendatud enne mootori käivitumist. Vabastage mootori pidurikäepide ja oo- dake umbes 5 sekundit. Lükka mootori pidurikäepide uuesti alla toote käivitami- seks. Muud tõrked. Muude tõrgete ilmnemise korral keerake ohutuslüliti asendisse 0, eemaldage aku ja võtke ühendust volitatud hooldustöökojaga. Transportimine, hoiulepanek ja utiliseerimine Sissejuhatus HOIATUS: Transportimise ja hoiustamise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit. 1848 - 004 - 177Seadme seadmine transportasendisse

1. Eemaldage rohukogur ja veenduge, et see oleks

2. Keerake käepideme lukustusnuppe vastupäeva

(avatud asendisse). (Joon. 45)

3. Lükake käepidet tagakaane suunas.

4. Keerake käepideme lukustusnupud päripäeva (lukus

5. Keerake käepideme nupud lukust avatud asendisse.

6. Klappige käepide alla, kuni kuulete klõpsatust.

(Joon. 47) Vt jaotist Toote seadmine hoiuasendisse lk 178 toote hoiustamiseks. Transportimine

• Liitium-ioonakudele kehtivad ohtlike kaupade veonõuded.

• Kaubandusliku transpordi korral tuleb järgida pakendamise ja märgistamise erinõudeid.

• Toote transportimiseks ettevalmistamisel järgige kindlasti ohtlikele ainetele kehtivaid eeskirju. Kehtida võivad ka kohalikud eeskirjad.

• Transpordi ajaks tuleb aku alati eemaldada.

• Katke akukonnektorid isoleerteibiga ja veenduge, et aku ei saaks transportimise ajal liikuma hakata.

• Hoiustamise ajaks tuleb aku alati eemaldada.

• Õnnetuste vältimiseks veenduge, et aku ja seade poleks hoiustamise ajal ühendatud.

• Hoidke akulaadijat suletud ja kuivas kohas.

• Hoidke akut ja akulaadijat kuivas kohas, kus pole niiskust ja miinuskraade.

• Ladustamise ajaks lahutage aku akulaadija küljest.

• Ärge hoidke akut kohas, kus võib tekkida staatiline elekter. Ärge hoidke akut metallkastis.

• Hoidke toodet kohas, kus õhutemperatuur jääb vahemikku –20 °C kuni +50 °C.

• Hoidke akut kohas, kus õhutemperatuur jääb vahemikku -20 °C kuni +50 °C ja kuhu ei paista otsene päikesevalgus.

• Hoidke akulaadijat kuivas ja mittekülmuvas ruumis.

• Enne aku pikemaajalist hoiustamist veenduge, et see on puhas ja laetud.

• Hoidke seadet, akut ja akulaadijat suletud ruumis, kuhu ei pääse lapsed ja volitamata kõrvalised isikud.

• Puhastage toode ja veenduge, et rohukogur oleks tühi.

• Tehke kasutusjuhendis toodud hooldustoimingud. Vt jaotist Hooldamine lk 174

• Enne toote pikaajalist hoiustamist tehke sellele täishooldus. Toote seadmine hoiuasendisse HOIATUS: Transportimise ja hoiustamise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

3. Viige toode hoiukohta.

2. Kinnitage rohukogur. Vt jaotist

Rohukoguri kinnitamine lk 179

2. Tõstke toode käepideme tõstepunktide abil üles ja

seadke toode vertikaalselt ühetasasele maapinnale. (Joon. 49) HOIATUS: Ärge tõstke toodet lõikekorpusest. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

3. Kinnitage rohukogur. Vt jaotist

Rohukoguri kinnitamine lk 179

4. Veenduge, et toode on stabiilne ja kaks tugijalga

puudutavad maapinda.

1. Paigaldage komplekti kuuluv konks. Vt jaotist

3. Tõstke toodet käepideme tõstepunktide abil. (Joon.

1848 - 004 -HOIATUS: Ärge tõstke toodet lõikekorpusest. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

5. Veenduge, et toode ripub õigesti ja on konksu küljes

6. Kinnitage rohukogur. Vt jaotist

Rohukoguri kinnitamine lk 179

Rohukoguri kinnitamine

1. Kinnitage rohukogur toote esiküljel olevasse soonde.

2. Lükake rohukoguri alumist osa tõstepunkti vastu,

kuni kuulete klõpsatust. (Joon. 53) Utiliseerimine Tootel või selle pakendil olevad sümbolid viitavad, et toodet ei tohi visata olmeprügi hulka. See tuleb toimetada ettenähtud vastuvõtupunkti, kus elektri- ja elektroonikaseadmed võetakse uuesti ringlusesse. Hoolitsedes toote eest õigel viisil, aitate vähendada võimalikke negatiivseid mõjusid keskkonnale ja inimestele, mis võivad avalduda toote vale käitlemise korral. Lisateabe saamiseks toote ringlussevõtu kohta pöörduge vastava kohaliku ametkonna, jäätmekäitlusettevõtte või toote müünud kaupluse poole. (Joon. 54) Ainult ELi riikide jaoks: Vastavalt direktiivile 2006/66/EÜ tuleb defektsed akud või kasutatud pakendid/akud eraldi kokku koguda ja utiliseerida keskkonnasõbralikul viisil. Ainult Ühendkuningriigi jaoks: Vastavalt 2009. aasta patareide ja akude jäätmemäärustele (SI 2009/890) (muudetud kujul) tuleb kasutusest eemaldatud akud/patareid koguda kokku eraldi ja kõrvaldada keskkonnasõbralikul viisil. Tehnilised andmed Tehnilised andmed Aspire LC34-P4A Lõikemootor Mootori tüüp BLDC (harjadeta) 18 V Mootori pöörlemissagedus – nimisagedus, p/min 3000 Mootori pöörlemissagedus – suur koormus, p/min 3500 Mootori väljundvõimsus – max kW 0,7 Mootori väljundvõimsus – nimivõimsus, kW 0,5 Veomootor Mootori väljundvõimsus – nimivõimsus, kW – Iseliikumiskiirus, km/h – Reguleeritavad kiirusetasemed – Kaal Mass ilma kotita (v.a aku), kg 11,5 Kaal koos kotiga (sh 1 x P4A 18-B72), kg 13,5 Aku Aku tüüp Liitiumioonaku Aku tööaeg 1848 - 004 - 179Aspire LC34-P4A Aku tööaeg, min,

Helivõimsuse tase, mõõdetud dB(A) 86 Helivõimsuse tase, garanteeritud L

Helirõhutase kasutaja kõrva juures, dB(A) 74 Vibratsioonitase

0,5 Lõikeosa Lõikekõrgus, mm 30-65 Niitmislaius, cm 34 Lõiketera, standardne Combi 5375561-10 Lõiketera, lisatarvik – Rohukoguri maht, l 30 Heakskiidetud akud Seda toodet saab kasutada kõigi POWER FOR ALL akudega. Parima jõudluse saavutamiseks on soovitatav kasutada minimaalselt 4,0 Ah akusid. Aku P4A 18-B45 P4A 18-B72 Tüüp Liitiumioonaku Liitiumioonaku Aku mahtuvus, Ah 2,5 4,0 Nimipinge, V 18 18 Kaal, kg 0,35 0,65 Elementide arv (liitium-ioonaku) 5 10 Heakskiidetud akulaadijad Akulaadija P4A 18-C70 Sisendpinge, V 220–240

(vabajooksul) aktiveeritud standardrežiimi ja ühe Husqvarna 4,0 Ah akuga (P4A 18-B72).

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

Helirõhu taseme kohta esitatud andmete määramatuse tegur (K) on 1,5 dB(A).

Vibratsioonitasemete kohta esitatud andmete määramatuse tegur (K) on 1,5 m/s

. Esitatud vibratsiooni ko- guväärtust on mõõdetud vastavalt standardi EN 62841-4-3 lisale I ning seda võidakse kasutada masinate omavaheliseks võrdlemiseks ja kokkupuute esialgseks hindamiseks. 180 1848 - 004 -Akulaadija P4A 18-C70 Sagedus, Hz 50-60 Võimsus, W 70 1848 - 004 - 181Vastavusdeklaratsioon EÜ vastavusdeklaratsioon Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode: Kirjeldus Muruniiduk Kaubamärk Husqvarna Tüüp/mudel Aspire LC34-P4A Identifitseerimine Seerianumbrid alates 2022. aastast vastab täielikult järgmistele EÜ direktiividele ja määrustele: Määrus Kirjeldus 2006/42/EÜ „masinadirektiiv“ 2014/30/EL „elektromagnetilise ühilduvuse direktiiv” 2000/14/EÜ „seadmete müra kohta käiv direktiiv” 2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“ ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010,

Huskvarna, 2022-10-24 Claes Losdal, aiandustoodete arendusdirektor, Husqvarna AB Tehnilise dokumentatsiooni eest vastutaja 182 1848 - 004 -Litsentsid Autoriõigus

2012–2020 STMicroelectronics Garantii alla ei kuulu defektid, mis on tingitud tavalisest kulumisest, seadmega hooletust ümberkäimisest, valel otstarbel kasutamisest, volitamata remontimisest või imemisseadme ühendamisest vale pingega. Kõik õigused kaitstud. Edasi levitamine ja kasutamine lähte- ja kahendvormingus, muudatustega või ilma, on lubatud, kui on täidetud järgmised tingimused:

• Lähtekoodi edasilevitamisel tuleb säilitada ülaltoodud autoriõiguse teatis, käesolev tingimuste loend ja järgmine lahtiütlus.

• Kahendvormingus levitamisel tuleb dokumentatsioonis ja/või muudes levitamisega kaasas olevates materjalides reprodutseerida ülaltoodud autoriõiguse teatis, käesolev tingimuste loend ja järgmine lahtiütlus.

• STMicroelectronicsi ega ka selle kaasautorite nimesid ei tohi kasutada sellest tarkvarast tuletatud toodete toetamiseks ega reklaamimiseks ilma eelneva kirjaliku loata.

2009–2019 Arm Limited. Kõik õigused kaitstud. Versioon 2.0, jaanuar 2004 http://www.apache.org/ licenses/

„Litsents“ tähendab kasutamise, reprodutseerimise ja levitamise tingimusi, nagu on määratletud käesoleva dokumendi jaotistes 1–9. „Litsentsiandja“ tähendab autoriõiguse omanikku või autoriõiguse omaniku volitatud üksust, kes litsentsi välja annab. „Juriidiline isik“ tähendab tegutseva üksuse ja kõigi teiste üksuste liitu, mis seda üksust kontrollivad, mida kontrollib see üksus või mis on selle üksusega ühise kontrolli all. Selle määratluse tähenduses tähendab „kontroll“ (i) otsest või kaudset õigust panna sellist üksust juhtima kas lepingu alusel või muul viisil või (ii) viiskümmend protsenti (50%) või rohkem käibelolevate aktsiate omandiõigusest või (iii) sellise üksuse tegelikku tulu. „Teie“ tähendab füüsilist või juriidilist isikut, kes kasutab selle litsentsiga antud õigusi. „Allikas“ tähendab eelistatud vormi muudatuste tegemiseks, sealhulgas tarkvara lähtekoodi, dokumentatsiooni allika ja konfiguratsioonifailide tegemiseks. „Objekti“ vorm tähendab mis tahes vormi, mis tuleneb lähtevormi mehaanilisest teisendamisest või tõlkimisest, sealhulgas kompileeritud objektikood, loodud dokumentatsioon ja teisendused muudele meediumitüüpidele. „Teos“ tähendab litsentsi alusel kättesaadavaks tehtud autoriteost, olgu see siis allika või objekti kujul, nagu on näidatud teosesse lisatuna või lisana kaasatud autoriõiguse märkusest (näide on toodud allolevas lisas). „Tuletatud teosed“ tähendab mis tahes allika või objekti vormis teost, mis põhineb teosel või on sellest tuletatud ja mille toimetuslikud muudatused, annotatsioonid, täiendused või muud muudatused kujutavad endast tervikuna originaalteost autorlusest. Selle litsentsi tähenduses ei hõlma tuletatud teosed selliseid teoseid, mis jäävad teose ja tuletatud teoste liidestest eraldatavaks või on nendega ainult lingivad (või nime järgi seovad). „Kaastöö“ tähendab mis tahes autoriteost, kaasa arvatud teose algversioon ja selle teose või selle tuletatud teoste muudatused või täiendused, mille autoriõiguse omanik, tema volitatud isik või juriidiline isik on tahtlikult esitanud litsentsiandjale teosesse lisamiseks. Selle määratluse tähenduses tähendab „esitatud“ mis tahes vormis elektroonilist, suulist või kirjalikku suhtlust, mis saadetakse litsentsiandjale või tema esindajatele, sealhulgas e-postiloendites, lähtekoodi juhtimissüsteemides ja väljaannete jälgimissüsteemides, mida haldab litsentsiandja või litsentsiandja volitatud isik teose diskussiooni ja täiustamise eesmärgil, kuid välja arvatud suhtlus, mille autoriõiguse omanik on selgelt märkinud või muul viisil kirjalikult tähistanud kui „Ei ole kaastöö.“ „Kaasautor“ tähendab litsentsiandjat ja mis tahes füüsilist või juriidilist isikut, kelle nimel litsentsiandja on kaastöö vastu võtnud ja seejärel teosesse lisanud.

2. Autoriõiguse litsentsi andmine.

Vastavalt selle litsentsi tingimustele annab iga kaasautor teile alalise, ülemaailmse, mitteeksklusiivse, tasuta, kasutustasuta ja tühistamatu autoriõiguse litsentsi, et reprodutseerida, valmistada ette tuletatud teoseid, avalikult kuvada, avalikult esitada, all-litsentsida ja 1848 - 004 - 183levitada teost ja selliseid tuletatud teoseid allika või objekti kujul.

3. Patendilitsentsi andmine.

Vastavalt selle litsentsi tingimustele annab iga kaasautor teile alalise, ülemaailmse, mitteeksklusiivse, tasuta, kasutustasuta, tühistamatu (välja arvatud selles jaotises märgitud) patendilitsentsi, et teha, lasta teha, kasutada pakkuda teost müüa, müüa, importida ja muul viisil üle anda, kui selline litsents kehtib ainult nende patendinõuete suhtes, mida see kaasautor litsentsib ja mida kaasautor rikub tingimata oma kaastöö(de)ga üksi või nende kaastöö(de) ja teosega ühiselt, millele selline/sellised kaastöö/kaastööd esitati. Kui algatate patendivaidluse mis tahes üksuse vastu (sealhulgas vastuhagi või vastuhagi kohtuasjas), väites, et teos või teoses sisalduv kaastöö kujutab endast otsest või kaastöö patendirikkumist, lõpetavad teile selle teose jaoks selle litsentsi alusel antud patendilitsentsid kehtivuse kohtuvaidluse esitamise kuupäevast alates.

Võite reprodutseerida ja levitada teose või selle tuletatud teoste koopiaid mis tahes kandjal, muudatustega või ilma, ja allika või objekti kujul, tingimusel, et täidate järgmised tingimused:

• Peate andma kõigile teistele teose või tuletatud teoste saajatele selle litsentsi koopia; ja

• kõik muudetud failid peavad sisaldama konkreetseid märkuseid selle kohta, et muutsite faile; ja – peate säilitama mis tahes levitatavate tuletatud teoste lähtevormis kõik autoriõiguse, patendi, kaubamärgi ja omistamise märkused teose allika vormist, välja arvatud need märkused, mis ei puuduta tuletatud teoste ühegi osa. ; ja

• kui teos sisaldab levitamise osana tekstifaili „MÄRKUS“, peavad kõik teie levitatavad tuletatud teosed sisaldama loetavat koopiat sellises MÄRKUS-failis sisalduvatest omistamismärkustest, välja arvatud need märkused, mis ei puuduta tuletatud teose ühtegi osa vähemalt ühes järgmistest kohtadest: tekstifailis MÄRKUS, mida levitatakse tuletatud teoste osana; allika vormis või dokumentatsioonis, kui see esitatakse koos tuletatud teostega; või tuletatud teoste loodud kuval, kui ja kus iganes sellised kolmanda osapoole märkused tavaliselt ilmuvad. MÄRKUSE faili sisu on ainult informatiivsel eesmärgil ega muuda litsentsi. Võite lisada oma omistusmärkuseid tuletatud teostesse, mida levitate, koos teose MÄRKUSE tekstiga või selle lisana, eeldusel, et selliseid täiendavaid omistamismärkuseid ei saa tõlgendada litsentsi muutmisena. Võite lisada oma muudatustele oma autoriõiguse avalduse ja pakkuda täiendavaid või erinevaid litsentsitingimusi teie muudatuste kasutamiseks, reprodutseerimiseks või levitamiseks või mis tahes sellisele tuletatud teosele tervikuna, tingimusel et kasutate, reprodutseerite ja levitate muul viisil teost, mis vastab käesolevas litsentsis sätestatud tingimustele.

5. Kaastööde esitamine.

Kui te ei ole sõnaselgelt teatanud teisiti, kehtib teie poolt litsentsiandjale tahtlikult töösse lisamiseks esitatud kaastöö selle litsentsi tingimuste ja täiendavate tingimusteta. Olenemata ülaltoodust ei asenda ega muuda miski siinkirjeldatud eraldi litsentsilepingu tingimusi, mille olete litsentsiandjaga selliste kaastööde osas sõlminud.

See litsents ei anna luba kasutada litsentsiandja kaubanimesid, kaubamärke, teenusemärke või tootenimesid, välja arvatud juhul, kui see on vajalik mõistlikuks ja tavapäraseks kasutamiseks töö päritolu kirjeldamisel ja MÄRKUSE faili sisu reprodutseerimisel.

7. Garantiist loobumine.

Välja arvatud juhul, kui kohaldatav seadus seda nõuab või kirjalikult kokku lepitud ei ole, annab litsentsiandja teose kasutusse (ja iga kaasautor annab oma kaastöö) SELLISELT, NAGU SEE ON, ILMA MIS TAHES otseste või kaudsete GARANTIIDETA VÕI TINGIMUSTETA (sealhulgas ilma piiranguteta mis tahes OMANDIÕIGUSE, MITTERIKKUMISE, TURUSTATAVUSE või TEATUD OTSTARBEKS SOBIVUSE garantiideta või tingimusteta). Te vastutate ainuisikuliselt teose kasutamise või edasilevitamise asjakohasuse kindlaksmääramise eest ja võtate endale kõik selle litsentsi alusel antud lubade kasutamisega seotud riskid. 8. Piiratud vastutus. Mitte mingil juhul ja ühegi õigusteooria alusel, s.o. kahjunõuete (sealhulgas hooletuse), lepingu või muul viisil, välja arvatud juhul, kui kohaldatav seadus seda nõuab (nt tahtlikud ja tõsised hooletud teod) või kirjalike kokkulepeteta, ei vastuta kaasautor teie ees kahjude eest, sealhulgas mis tahes otsesed, kaudsed, erilised, juhuslikud või kaudsed kahjud, mis tulenevad sellest litsentsist või teose kasutamisest või suutmatusest seda kasutada (sealhulgas kahjud, mis tulenevad firmaväärtuse kadumisest, tööseisakust, arvutirikkest või talitlushäirest, või mis tahes muud ärilised kahjud või kaotused), isegi kui sellist kaasautorit on selliste kahjude võimalikkusest teavitatud.

9. Garantii või lisavastutuse aktsepteerimine.

Teose või sellest tuletatud teoste edasilevitamisel võite valida, kas soovite pakkuda toetust, garantiid, hüvitist või muid käesoleva litsentsiga kooskõlas olevaid kohustusi ja/või õigusi ning võtta selle eest tasu. Selliseid kohustusi vastu võttes võite tegutseda ainult enda nimel ja oma ainuvastutusel, mitte ühegi teise kaasautori nimel ja ainult siis, kui nõustute hüvitama, kaitsma ja hoidma iga kaasautorit mis tahes vastutuse eest, mis on tekkinud: või nõuded, mis on sellise kaasautori vastu esitatud, kuna nõustute mis tahes sellise garantii või lisavastutusega. TINGIMUSTE LÕPP
