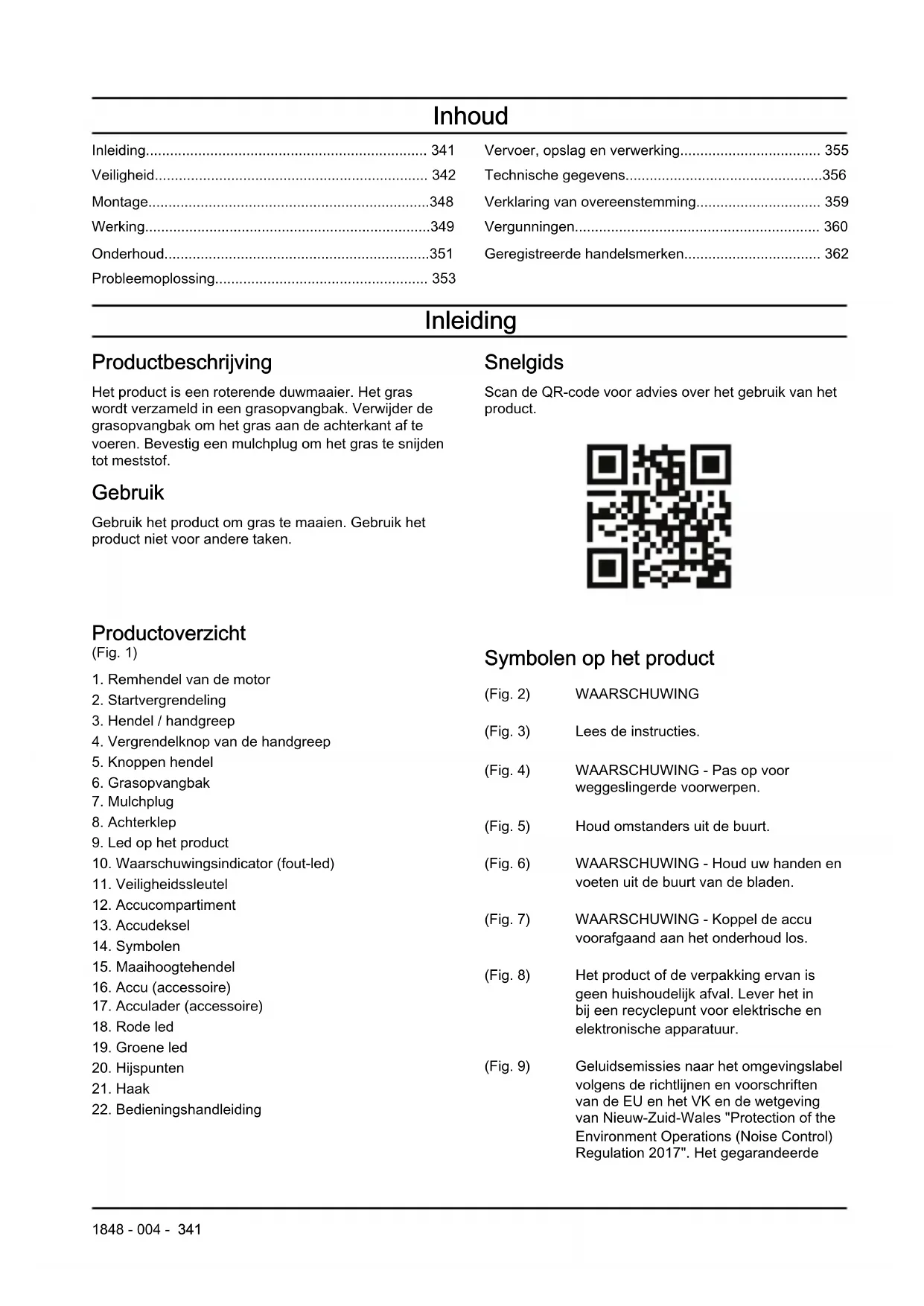

GEBRUIKSAANWIJZING Aspire LC34P4A HUSQVARNA

9. Led op het product

10. Waarschuwingsindicator (fout-led)

11. Veiligheidssleutel

Symbolen op het product (Fig. 2) WAARSCHUWING (Fig. 3) Lees de instructies. (Fig. 4) WAARSCHUWING - Pas op voor weggeslingerde voorwerpen. (Fig. 5) Houd omstanders uit de buurt. (Fig. 6) WAARSCHUWING - Houd uw handen en voeten uit de buurt van de bladen. (Fig. 7) WAARSCHUWING - Koppel de accu voorafgaand aan het onderhoud los. (Fig. 8) Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. (Fig. 9) Geluidsemissies naar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde 1848 - 004 - 341geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 356 en op het label. (Fig. 10) Dit opzetstuk voldoet aan de geldende EG-richtlijnen. (Fig. 11) Dit product voldoet aan geldende VK- regelgeving. (Fig. 12) Het product is druppeldicht. (Fig. 13) Laat de remhendel van de motor los om te stoppen. (Fig. 14) Druk op de hendel van de motorrem om de aandrijving van de bladen te starten. (Fig. 15) Scanbare code. (Fig. 18) Draai om te vergren- delen of ontgrende- len. Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten. Symbolen op de accu en/of op de accuhouder (Fig. 19) Lever dit product in bij een recyclepunt voor elektrische en elektronische appara- tuur. (Alleen geldig voor Europa) (Fig. 20) Gebruik de accu al- leen in producten van

systeempartners. (Fig. 21) Bescherm de accu tegen hitte, bijv. te- gen continu intens zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting. (Fig. 22) (Fig. 16) Bewaar en gebruik de acculader alleen binnen. (Fig. 17) Dubbele isolatie. Label op het product (Fig. 23) GEVAAR - Houd handen en voeten uit de buurt. Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene productveiligheidswaarschuwingen WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die worden meegeleverd met dit product. Het niet opvolgen van ieder van de onderstaande 342 1848 - 004 -instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor later gebruik. De term "product" in de waarschuwingen verwijst zowel naar producten die op het lichtnet (met snoer) werken als producten die met een accu (snoerloos) werken. Veiligheid van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.

• Gebruik het product niet in een explosiegevaarlijke omgeving, bijv. in de buurt van ontvlambare vloeistoffen, gassen of stof. Het product creëert vonken waardoor het stof of de dampen kunnen ontbranden.

• Houd kinderen en omstanders op afstand wanneer u het product gebruikt. U kunt de controle over het apparaat verliezen als u afgeleid wordt. Elektrische veiligheid

• Productstekkers moeten geschikt zijn voor het betreffende stopcontact. Wijzig nooit de stekker. Gebruik nooit een adapterstekker in combinatie met geaarde producten. Ongewijzigde stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

• Stel de producten niet bloot aan regen of natte omstandigheden. Water dat in een product binnendringt, verhoogt het risico op elektrische schokken.

• Gebruik de kabel niet voor oneigenlijke doeleinden. Gebruik de kabel nooit om het product te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmte, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de knoop geraakte kabels verhogen het risico op elektrische schokken.

• Gebruik een verlengkabel die geschikt is voor gebruik buitenshuis wanneer u buiten werkt met een product. Het gebruik van een kabel die geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.

• Als gebruik van een product in een vochtige omgeving onvermijdelijk is, gebruik dan een netvoeding met aardlekschakelaar (RCD). Gebruik van een RCD vermindert het risico op elektrische schokken. Persoonlijke veiligheid

• Wees altijd alert, kijk wat u doet en gebruik uw gezonde verstand wanneer u het product gebruikt. Gebruik het product niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid tijdens het gebruik van producten kan ernstig lichamelijk letsel tot gevolg hebben.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.

• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de stand OFF staat voordat u het product aansluit op een spanningsbron en/of accupack, oppakt of draagt. Het dragen van producten met uw vinger op de schakelaar of het onder spanning zetten van producten waarvan de schakelaar op aan staat, kan makkelijk leiden tot ongelukken.

• Verwijder eventuele (instel)sleutels voordat u het product inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het product kan persoonlijk letsel tot gevolg hebben.

• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Hierdoor hebt u een betere controle over het product in onverwachte situaties.

• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.

• Als de mogelijkheid bestaat voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze wordt gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren beperken.

• Laat de vertrouwdheid met de door u gebruikte producten door het frequente gebruik ervan niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel. Gebruik en onderhoud van het product

• Forceer het product niet. Gebruik het juiste product voor de toepassing. Het juiste product voert de werkzaamheden waarvoor het is ontworpen beter en veiliger uit.

• Gebruik het product niet als de On/Off-schakelaar niet werkt. Producten die niet bediend kunnen worden met de schakelaar zijn gevaarlijk en moeten gerepareerd worden.

• Haal de stekker uit het stopcontact en/of verwijder het accupack, indien verwijderbaar, van het product voordat u aanpassingen maakt, accessoires verwisselt of producten opbergt. Dergelijke preventieve veiligheidsmaatregelen verlagen het risico op het onbedoeld starten van het product.

• Berg producten die u niet nodig hebt op buiten het bereik van kinderen en laat personen die onbekend zijn met het product of deze instructies niet werken met het product. Producten zijn gevaarlijk in handen van ongetrainde gebruikers. 1848 - 004 - 343• Onderhoud de producten en de accessoires. Controleer het apparaat op verkeerde uitlijning of bevestiging van bewegende onderdelen, breuk van onderdelen en andere condities die de werking van het product negatief kunnen beïnvloeden. Als het product is beschadigd, moet u het laten repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden producten.

• Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en zijn eenvoudiger onder controle te houden.

• Gebruik het product, de accessoires, gereedschapsbits en dergelijke in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en het type klus dat moet worden uitgevoerd. Als u het product voor andere toepassingen gebruikt dan waarvoor het is bedoeld, kan er een gevaarlijke situatie ontstaan.

• Houd de handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Als handgrepen en grijpoppervlakken glad zijn, kan dit ervoor zorgen dat het product in onverwachte situaties niet veilig kan worden gehanteerd en bediend. Gebruik en onderhoud van gereedschap met accu

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creëren als de lader met een andere accu wordt gebruikt.

• Gebruik producten enkel met de specifiek hiervoor bedoelde accupacks. Als er andere accupacks worden gebruikt, bestaat er risico op letsel en brand.

• Als het accupack niet gebruikt wordt, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen de twee klemmen kunnen maken. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.

• Als het accupack verkeerd wordt gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze niet aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen komt dient u medische hulp in te roepen. Vloeistof die uit accu's loopt, kan irritatie of brandwonden veroorzaken.

• Gebruik geen accupack of product dat beschadigd of gewijzigd is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel.

• Stel het accupack of product niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kan een explosie veroorzaken.

• Volg alle oplaadinstructies op en laad de accu of het product niet op bij temperaturen die buiten het in de instructies gespecificeerde bereik vallen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificeerde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe. Service

• Laat uw product onderhouden door een gekwalificeerde onderhoudsmonteur met gebruikmaking van uitsluitend identieke vervangende onderdelen. Hierdoor blijft de veiligheid van het product gehandhaafd.

• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde dienstverleners. Veiligheidswaarschuwingen voor gazonmaaier

• Gebruik de gazonmaaier niet bij slechte weersomstandigheden, vooral wanneer er een risico op blikseminslag bestaat. Dit vermindert het risico op blikseminslag.

• Inspecteer het gebied waar de gazonmaaier wordt gebruikt zorgvuldig op de aanwezigheid van dieren. Wilde dieren kunnen gewond raken wanneer u in hun nabijheid de gazonmaaier gebruikt.

• Onderwerp het gebied waar de gazonmaaier gebruikt gaat worden aan een grondige inspectie en verwijder alle stenen, stokken, draden, beenderen, en andere voorwerpen. Weggeslingerde objecten kunnen lichamelijk letsel veroorzaken.

• Voer vóór het gebruik van de gazonmaaier altijd een visuele inspectie uit om te kijken of het blad en de mesmontage niet versleten of beschadigd zijn. Versleten of beschadigde onderdelen verhogen het risico op letsel.

• Controleer de grasopvangbak regelmatig op slijtage of veroudering. Een versleten of beschadigde grasopvangbak kan het risico op letsel verhogen.

• Houd beschermkappen op hun plaats. Beschermkappen moeten in goede staat en correct gemonteerd zijn. Een beschermkap die los zit, beschadigd is of niet goed functioneert, kan leiden tot lichamelijk letsel.

• Houd alle koelluchtinlaten vrij van vuil. Geblokkeerde luchtinlaten en vuil kunnen leiden tot oververhitting of brandgevaar.

• Draag tijdens het gebruik van de gazonmaaier altijd beschermend schoeisel met antislipzool. Bedien de gazonmaaier niet op blote voeten of met open sandalen aan. Dit vermindert de kans op letsel aan de voeten door contact met het bewegende blad.

• Draag tijdens de bediening van de gazonmaaier altijd een lange broek. Blootliggende huid verhoogt de kans op letsel door weggeslingerde voorwerpen.

• Gebruik de gazonmaaier niet op nat gras. U dient uitsluitend te lopen, nooit te rennen. Dit verkleint het risico op uitglijden en vallen, wat kan leiden tot lichamelijk letsel.

1848 - 004 -• Gebruik de gazonmaaier niet op extreem steile hellingen. Dit verkleint het risico van controleverlies, uitglijden en vallen, wat kan leiden tot lichamelijk letsel.

• Wees bij het werken op hellingen altijd zeker van uw grip, werk altijd dwars over het oppervlak van hellingen, nooit omhoog of omlaag en wees uiterst voorzichtig wanneer u van richting verandert. Dit verkleint het risico van controleverlies, uitglijden en vallen, wat kan leiden tot lichamelijk letsel.

• Wees uiterst voorzichtig wanneer u achteruitgaat of de gazonmaaier naar u toe trekt. Let altijd op uw omgeving. Dit verlaagt het risico op struikelen tijdens het bedrijf.

• Raak bladen en andere gevaarlijke bewegende delen niet aan als ze nog bewegen. Dit verlaagt het risico op letsel door bewegende delen.

• Als u vastgelopen materiaal verwijdert of de gazonmaaier reinigt, dient u ervoor te zorgen dat alle schakelaars zijn uitgeschakeld en dat de stroomkabel is losgekoppeld. Onverwacht bedrijf van de gazonmaaier kan leiden tot ernstig lichamelijk letsel. Aardlekschakelaar

• Gebruik een aardlekschakelaar met een afschakelstroom van maximaal 30 mA. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd wordt gebruikt, of als u niet voorzichtig bent. Letsel of overlijden kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert.

• Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

• Wees altijd voorzichtig en gebruik uw gezond verstand. Als u niet zeker weet hoe u het product moet bedienen in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat.

• Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.

• Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kunt lezen.

• Laat kinderen of mensen die niet bekend zijn met deze gebruiksaanwijzing het apparaat niet gebruiken. Er kunnen plaatselijke regels zijn met betrekking tot de minimumleeftijd voor het bedienen van dit apparaat.

• Houd personen met een lichamelijke of geestelijke beperking die het product gebruiken, altijd in de gaten. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.

• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatief effect op uw visie, alertheid, coördinatie en oordeel.

• Gebruik het product niet als het defect is.

• Wijzig dit product niet of gebruik het niet als het door anderen kan zijn gewijzigd. Werkveiligheid WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om gazons te maaien. Het is niet toegestaan om het product voor andere doeleinden te gebruiken.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 346

• Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.

• Gebruik het product niet in regen of natte omstandigheden. Het risico van een elektrische schok neemt toe als water het product binnendringt.

• Gebruik dit product alleen als het mes en alle afdekkingen correct zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letsel veroorzaken.

• Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigd raken en de motoras verbuigen. Een gebogen as veroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.

• Stop het product onmiddellijk als het mes een voorwerp wordt geraakt of als zich trillingen voordoen. Stop de motor, zet de veiligheidssleutel in de stand "0" en verwijder de accu. Wacht tot de bewegende delen stoppen. Controleer het product op schade. Zet loszittende delen vast. Repareer en vervang beschadigde onderdelen. Laat reparatie aan de gazonmaaier uitvoeren door een erkende servicewerkplaats.

• Bevestig de motorremhendel nooit permanent aan de handgreep wanneer de motor wordt gestart.

• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes niet in aanraking komt met de grond of andere voorwerpen.

• Blijf altijd achter het product wanneer u het gebruikt.

• Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreep tijdens de bediening van het product. Houd handen en voeten uit de buurt van roterende messen. 1848 - 004 - 345• Til het product niet op als u de motor start of tijdens het bedrijf van het product.

• Wees voorzichtig wanneer u het product naar achteren trekt.

• Til het product nooit op terwijl de motor draait. Als u het product moet optillen, zet dan eerst de motor uit, zet de veiligheidssleutel op 0 en verwijder de accu.

• Loop niet achteruit wanneer u het product bedient.

• Stop de motor als het product moet worden opgetild voor transport of voordat u dit over gebieden zonder gras beweegt, zoals grind-, stenen- en asfaltpaden.

• Loop niet hard met het product wanneer de motor is ingeschakeld. Loop altijd rustig wanneer u het product bedient.

• Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit terwijl de motor draait.

• Houd altijd toezicht op het product wanneer de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting niet draait.

• De trillingen in het product tijdens het bedrijf kunnen anders zijn dan de opgegeven trillingswaarde in Technische gegevens op pagina 356 . Het verschil wordt veroorzaakt door variaties in productgebruik. Als u het product regelmatig of gedurende langere tijd gebruikt, moet u regelmatig onderbrekingen inlassen om letsel door trillingen te voorkomen. Veiligheidsinstructies voor bediening Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik zware antisliplaarzen of -schoenen. Draag geen open schoenen en loop niet op blote voeten.

• Draag een lange broek van stevige stof.

• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

• Wij adviseren om gehoorbescherming te dragen. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn.

• Verwijder geen veiligheidsvoorzieningen en voer er geen veranderingen aan uit.

• Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicewerkplaats. De kap van het maaidek controleren De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.

• Controleer de kap van het maaidek om te zien of er geen schade is, zoals barsten. De veiligheidssleutel controleren De veiligheidssleutel bevindt zich onder het accudeksel. De veiligheidssleutel zorgt voor verbinding met de accu die de motor van voeding voorziet.

• Start de motor en schakel die weer uit bij wijze van controle van de veiligheidssleutel.

• Als de veiligheidssleutel naar behoren werkt, kan de motor alleen worden gestart wanneer de veiligheidssleutel in stand 1 staat. (Fig. 24) De remhendel van de motor controleren De remhendel van de motor stopt de motor. Als de remhendel van de motor wordt losgelaten, stopt de motor.

• Start het product. Zie Product starten op pagina 350

• Controleer of het product stopt. Als de motor niet binnen 3 seconden stopt, laat de motorrem dan afstellen door een erkende Husqvarna servicewerkplaats. Controleer de startvergrendeling Controleer de startvergrendeling om er zeker van te zijn dat deze de werking van de motor voorkomt.

1. Druk de hendel van de motorrem in de richting

van de handgreep. De startvergrendeling stopt de beweging.

2. Duw de startvergrendeling naar buiten. (Fig. 26)

3. Laat de startvergrendeling los en controleer of deze

teruggaat naar de oorspronkelijke stand. Veiligheid bij accu's WAARSCHUWING: Lees alle veiligheidswaarschuwingen en algemene instructies. Het niet opvolgen van de veiligheidswaarschuwingen en algemene instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle veiligheidsinformatie en algemene instructies om later te kunnen raadplegen.

• Deze veiligheidsinstructies zijn alleen van toepassing op oplaadbare 18V-Li-ion accu's voor het POWER FOR ALL-systeem.

1848 - 004 -• Gebruik de oplaadbare accu alleen in producten van POWER FOR ALL-systeempartners. 18V oplaadbare accu's die gemarkeerd zijn met POWER FOR ALL zijn volledig compatibel met de volgende producten: – Alle producten van het 18V POWER FOR ALL- accusysteem. – Alle 18V producten van POWER FOR ALL- systeempartners.

• Neem de accu-aanbevelingen in de gebruiksaanwijzing van uw product in acht. Alleen op deze manier kunnen de oplaadbare accu en het product zonder gevaar worden gebruikt en worden de oplaadbare accu's beschermd tegen gevaarlijke overbelasting.

• Laad de accu's alleen op met laders die worden aanbevolen door de fabrikant of door POWER FOR ALL-systeempartners. Een lader die geschikt is voor het ene type accu, kan brandgevaar veroorzaken als hij gebruikt wordt met een andere accu.

• De accu wordt gedeeltelijk geladen geleverd. Om de volledige capaciteit van de accu te kunnen benutten, moet u de accu volledig opladen in de acculader, voordat u het elektrische gereedschap voor de eerste keer gebruikt.

• Houd accupacks uit de buurt van kinderen.

• Open de accu niet. Er bestaat gevaar voor kortsluiting.

• In geval van beschadiging en verkeerd gebruik van de accu kunnen dampen vrijkomen. De accu kan in brand vliegen of exploderen. Zorg ervoor dat de ruimte goed is geventileerd en roep medische hulp in als u nadelige gevolgen ervaart. De dampen kunnen de luchtwegen irriteren.

• Bij verkeerd gebruik of als de accu beschadigd is, kan brandbare vloeistof uit de accu lopen. Contact met deze vloeistof moet vermeden worden. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als de vloeistof in contact met uw ogen komt, moet u medische hulp inroepen. Vloeistof die uit de accu komt kan irritatie of brandwonden veroorzaken.

• Als de accu beschadigd is kan vloeistof vrijkomen en naastgelegen oppervlakken bedekken. Controleer betreffende onderdelen. Reinig deze onderdelen of vervang ze indien nodig.

• Sluit het accupack niet kort. Als het accupack niet gebruikt wordt, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen de twee klemmen kunnen maken. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.

• De accu kan beschadigd raken door puntige voorwerpen zoals spijkers of schroevendraaiers of door externe kracht aan te brengen. Er kan interne kortsluiting ontstaan, waardoor de accu in brand kan raken, kan gaan roken, kan exploderen of oververhit kan raken.

• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde dienstverleners.

• Bescherm de accu tegen hitte, bijv. tegen continu intens zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

• Gebruik de accu in het product enkel bij omgevingstemperaturen tussen 0 °C – +40 °C.

• Bewaar de accu alleen in omgevingstemperaturen tussen -20 °C – +50 °C. U mag de accu bijvoorbeeld niet in uw auto achterlaten als het zomer is. Bij temperaturen van < 0 °C kan bij sommige apparaten vermogensverlies optreden.

• Laad de accu alleen op in een omgevingstemperatuur tussen 0 °C – +35 °C. Laad de oplaadbare accu alleen op met een USB-kabel in een omgevingstemperatuur tussen +10 °C en +35 °C. Laden buiten dit temperatuurbereik kan gevaar voor beschadiging van de accu verhogen en kan voor brandgevaar zorgen. Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees alle veiligheidswaarschuwingen en algemene instructies. Het niet opvolgen van de veiligheidswaarschuwingen en algemene instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar deze gebruiksaanwijzing op een veilige plaats. Gebruik de lader alleen als u alle functies volledig kunt evalueren en zonder beperkingen kunt uitvoeren of als u overeenkomstige instructies heeft ontvangen.

• Deze lader mag niet worden gebruikt door kinderen of personen met psychische, sensorische of mentale beperkingen of een gebrek aan ervaring of kennis. Deze lader kan worden gebruikt door kinderen vanaf 8 jaar en door personen met psychische, sensorische of mentale beperkingen of een gebrek aan ervaring en kennis, mits de persoon die verantwoordelijk is voor hun veiligheid toezicht op hen houdt of hen instructies heeft gegeven over veilig gebruik van de lader en mits ze de bijbehorende gevaren begrijpen. Anders bestaat er gevaar voor bedrijfsfouten en letsel.

• Houd toezicht op kinderen tijdens gebruik, reiniging en onderhoud. Dit zorgt ervoor dat kinderen niet met de lader spelen.

• Laad alleen accu's van het 18V POWER FOR ALL-systeem met een capaciteit van 1,5 Ah. De accuspanning moet overeenkomen met de acculaadspanning van de lader. Laad geen niet- oplaadbare accu's op. Anders bestaat er gevaar voor brand of explosie. 1848 - 004 - 347• Gebruik de lader alleen in afgesloten ruimten en stel de lader niet bloot aan natte omstandigheden. Water dat in elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.

• Houd de lader schoon. Vuil vormt een gevaar voor elektrische schok.

• Controleer de lader, kabel en stekker altijd voorafgaand aan het gebruik. Stop met het gebruik van de lader als u schade vaststelt. Open de lader niet zelf en laat deze alleen repareren door Husqvarna of door een erkend after-sales servicecentrum dat alleen originele reserveonderdelen gebruikt. Beschadigde laders, kabels en stekkers verhogen het risico op elektrische schokken.

• Gebruik de lader niet op een licht ontvlambaar oppervlak (bijv papier, textiel, etc.) of in een ontvlambare omgeving. Er is gevaar voor brand omdat de lader opwarmt tijdens het bedrijf.

• Bedek de ventilatiesleuven van de lader niet. Anders kan de lader oververhit raken en niet langer correct werken.

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creëren als de lader met een andere accu wordt gebruikt.

• In geval van beschadiging en verkeerd gebruik van de accu kunnen ook dampen vrijkomen. Zorg ervoor dat de ruimte goed is geventileerd en roep medische hulp in als u nadelige gevolgen ervaart. De dampen kunnen de luchtwegen irriteren.

• Als de accu op de verkeerde manier wordt gebruikt, kan er vloeistof uit de accu lopen. Contact met deze vloeistof moet vermeden worden. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als de vloeistof in contact met uw ogen komt, moet u medische hulp inroepen. Vloeistof die uit de accu komt kan irritatie of brandwonden veroorzaken.

• Producten die alleen in VK worden verkocht: Uw product is uitgerust met een BS 1363/A goedgekeurde elektrische stekker met interne zekering (ASTA goedgekeurd voor BS 1362). Als de stekker niet geschikt is voor uw stopcontacten, moet deze worden afgesneden en moet een geschikte stekker worden aangebracht door een geautoriseerde servicewerkplaats. De vervangende stekker moet dezelfde zekeringswaarde als de originele stekker hebben. De afgesneden stekker moet worden afgevoerd om mogelijk gevaar voor elektrische schokken te voorkomen en mag nooit elders in een stopcontact worden gestoken. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Om te voorkomen dat het product tijdens onderhoud per ongeluk wordt gestart, draait u de veiligheidssleutel naar 0 en verwijdert u de accu. Wacht minstens 5 seconden voordat u begint met het onderhoud.

• Voer alleen onderhoudswerkzaamheden uit zoals beschreven in deze bedieningshandleiding. Verdergaande werkzaamheden en professionele reparaties moeten door een erkende servicewerkplaats worden uitgevoerd. Neem contact op met uw dichtstbijzijnde servicewerkplaats voor meer informatie.

• Voer de onderhoudswerkzaamheden naar behoren uit om de levensduur van het product te verlengen en het risico op ongevallen te verlagen.

• Vervang beschadigde, versleten of defecte onderdelen. Gebruik altijd originele reserveonderdelen van de fabrikant. Andere reserveonderdelen kunnen het product beschadigen en het risico op ongelukken verhogen.

• Verwijder geen veiligheidsvoorzieningen en voer er geen veranderingen aan uit om letsel te voorkomen.

• Draag handschoenen voor zwaar gebruik wanneer u de snijuitrusting hanteert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

• Houd de snijkanten scherp en schoon voor optimale prestaties en veiligheid.

• Laat het product regelmatig controleren door uw servicewerkplaats en laat noodzakelijke aanpassingen en reparaties uitvoeren.

• Volg de instructies voor het vervangen van accessoires. Gebruik alleen accessoires van de fabrikant.

• Houd het product, de accu en de acculader, wanneer deze niet in gebruik zijn, apart in een droge, afgesloten locatie binnenshuis. Zorg dat kinderen en niet-geautoriseerde personen geen toegang hebben tot het product, de accu of de acculader. Montage Inleiding WAARSCHUWING: Lees het hoofdstuk over veiligheid voordat u het product monteert. WAARSCHUWING: Voorkom onbedoeld starten tijdens de montage door de veiligheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. 348 1848 - 004 -Hoogte van de hendel afstellen Het product heeft een vrij instelbereik voor de hoogte van de hendel. De hoogte van de hendel kan tussen 2 instelpunten op de gewenste hoogte worden ingesteld.

1. Zet het product in de werkstand. Zie

Product in de werkstand zetten op pagina 349

3. Trek de handgrepen naar een geschikte positie.

4. Plaats de 2 handgrepen op gelijke hoogte.

OPGELET: Als de handgrepen niet op gelijke hoogte staan, zal het product beschadigd raken.

3. Bevestig de grasopvangbak aan de bovenrand van

4. Plaats het onderste deel van de grasopvangbak

tegen het grasuitwerpkanaal. (Fig. 28) OPGELET: Zorg ervoor dat de grasopvangbak goed is afgedicht op het chassis van het product. De mulchplug monteren

1. Til de achterklep op en verwijder de grasopvangbak.

2. Duw de mulchplug in het grasuitwerpkanaal totdat u

een klik hoort. (Fig. 29) De haak aan de wand bevestigen

• Bevestig de haak binnenshuis.

• Houd de haak buiten bereik van zonlicht en in een omgevingstemperatuur van -10°C tot +70°C.

• Bevestig de haak aan op een gipswand, houten wand of betonwand. OPGELET: Zorg ervoor dat de muur een belasting van minimaal 30 kg kan dragen.

• Bevestig de haak met de 3 schroeven (A) aan de wand. Gebruik wandpluggen (B) indien nodig. (Fig. 30) OPGELET: Zorg ervoor dat de schroeven geschikt zijn voor uw type wand.

• Neem contact op met uw Husqvarna- servicewerkplaats voor informatie over de beschikbare accessoires voor opslag van uw product. Werking Inleiding WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Husqvarna Connect Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt uitgebreide functies voor uw Husqvarna-product:

• Uitgebreide productinformatie.

• Informatie over, en hulp bij, onderdelen en onderhoud van uw product. Husqvarna Connect gebruiken

3. Volg de instructies in de Husqvarna Connect-app

om verbinding te maken met het product en dit te registreren. Let op: De Husqvarna Connect-app kan niet in alle markten worden gedownload. Neem voor meer informatie contact op met uw servicedealer. Product in de werkstand zetten

1. Draai de hendelknoppen naar de ontgrendelde

2. Klap de hendel omhoog tot u een klik hoort. (Fig. 32)

OPGELET: Zorg ervoor dat de kabels niet te strak gespannen zijn. Een kabel die te strak gespannen staat, kan beschadigd raken als de hendel in de transportstand wordt geklapt. 1848 - 004 - 349WAARSCHUWING: Zorg ervoor dat de hendel volledig ingeklapt is en in de vergrendelde stand staat.

3. Stel de hendelhoogte af. Zie

Hoogte van de hendel afstellen op pagina 349

Maaihoogte afstellen

1. Breng de maaihoogtehendel naar achteren om de

maaihoogte te vergroten.

2. Breng de maaihoogtehendel naar voren om de

maaihoogte te verkleinen. (Fig. 33) OPGELET: Stel de maaihoogte niet te laag in. Als het oppervlak van het gazon niet waterpas is, kunnen de messen de grond raken. Accu WAARSCHUWING: Voordat u het product gebruikt, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Zorg er ook voor dat u de bedieningshandleiding bij de accu en de acculader hebt gelezen en begrepen. Houd de accu en de acculader in de correcte omgevingstemperaturen. Omgevingstemperatuur De accu in het pro- duct gebruiken 0 °C – +40 °C Accu laden 0 °C – +35 °C De accu opladen Laad de accu voor het eerste gebruik op. Let op: Het laadproces is alleen mogelijk als de temperatuur van de accu binnen het toegestane laadtemperatuurbereik (0–45 °C) ligt.

1. Sluit de voedingskabel voor de acculader aan op

een geaard stroomnet. OPGELET: Controleer of het stroomnet de juiste spanning en frequentie heeft.

2. Plaats de accu in de acculader. De accu is

aangesloten op de acculader als de groene led knippert. (Fig. 34)

3. De accu is volledig opgeladen als de groene led op

de acculader is ingeschakeld. Laad de accu max. 24 uur op.

4. Koppel de acculader los van het stroomnet.

OPGELET: Trek niet aan de voedingskabel.

5. Haal de accu uit de acculader.

Accustatus-led op de acculader De rode led (A) en de groene led (B) op de acculader geven de accustatus aan. Zie Problemen met de acculader oplossen op pagina 353

(Fig. 35) Led Accustatus De groene led knippert snel. De accu wordt opgeladen. De groene led knippert langzaam. De accu is 80% opgela- den. De groene led is inge- schakeld. De accu is volledig opge- laden. De rode led brandt. Zie Problemen met de ac- culader oplossen op pagi- na 353

De rode led knippert snel. Zie Problemen met de ac- culader oplossen op pagi- na 353

Accustatus-led op het product Als de accu in het product is geïnstalleerd, geven de leds op het product de accustatus aan. (Fig. 36) Led Accustatus Led 1, 2 en 3 bran- den. Volledig opgeladen. Led 1 en 2 branden. Voldoende opgeladen Led 1 brandt. Het accuvermogen is laag. Led 1 knippert. De accu is leeg. Het accusta- tuslampje knippert. Laad de ac- cu op. Zie De accu opladen op pagina 350

1. Open het accudeksel.

2. Plaats een opgeladen accu in de accuhouder.

3. Draai de veiligheidssleutel naar 1. (Fig. 37)

4. Blijf achter het product.

1848 - 004 -6. Druk de hendel van de motorrem in de richting van de handgreep. (Fig. 38) Functie voor hoge belasting Als het product lang of vochtig gras maait, verhoogt de motor automatisch het toerental. De motor gaat terug naar de standaardmodus wanneer een hoge belasting niet noodzakelijk is. Afslaan van de motor Tijdens het bedrijf kunnen het blad en de motor tijdelijk stoppen vanwege obstakels zoals blokkering door gras onder de kap van het maaidek. Zie Product reinigen op pagina 352

WAARSCHUWING: Voordat de kap van het maaidek wordt gecontroleerd moet de remhendel van de motor worden losgelaten, moet de veiligheidssleutel naar 0 worden gezet, moet de accu worden verwijderd en moet minimaal 5 seconden worden gewacht. Er is risico op letsel als het obstakel wordt verwijderd en het product onbedoeld wordt gestart. Product stoppen WAARSCHUWING: Zet de veiligheidssleutel op 0 wanneer u geen toezicht houdt op het product.

2. Open het accudeksel en zet de veiligheidssleutel in

de stand 0. (Fig. 40)

3. Om de accu te verwijderen, drukt u op de

ontgrendelknop en verwijdert u de accu. (Fig. 41)

4. Laad de accu op wanneer deze zwak is. Voor meer

informatie, zie De accu opladen op pagina 350

Een goed resultaat verkrijgen

• Gebruik altijd een scherp mes. Een bot mes geeft een onregelmatig resultaat en het snijvlak van het gras wordt geel. Een scherp mes verbruikt ook minder energie dan een bot mes.

• Maai nooit meer dan 1/3e van de lengte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controleer het resultaat en verlaag de snijhoogte tot een geschikt niveau. Als het gras echt lang is, rijd dan langzaam en maai zo nodig 2 keer.

• Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

• Houd de kap van het maaidek schoon. Door ophoping van gras en vuil aan de binnenkant van de kap van het maaidek kunnen de maairesultaten verminderen. Zie Product reinigen op pagina 352

Onderhoud Inleiding WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan naar de dichtstbijzijnde servicewerkplaats. Zie www.husqvarna.com voor meer gedetailleerde informatie. Onderhoudsschema De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product niet dagelijks wordt gebruikt. Voor onderhoud dat is gemarkeerd met *: zie de instructies in Veiligheid op pagina 342

Elk ge- bruik Maande- lijks Elk sei- zoen Voer een algemene inspectie uit. X Reinig het product. X Controleer de startvergrendeling. * X Controleer of de veiligheidsvoorzieningen op het product in orde zijn. * X 1848 - 004 - 351Elk ge- bruik Maande- lijks Elk sei- zoen Controleer de snijuitrusting. X Controleer de kap van het maaidek. * X Controleer de remhendel van de motor. * X Controleer de accu op beschadigingen. X Controleer het laadniveau van de accu. X Controleer of de ontgrendelknop op de accu naar behoren werkt en de accu in het product wordt vergrendeld.

Controleer de acculader op beschadiging en zorg dat deze naar behoren werkt. X Controleer de verbindingen tussen de accu en het product. Controleer ook de verbinding tussen de accu en de acculader.

Algemene inspectie uitvoeren

• Controleer of de moeren en schroeven op het product goed zijn vastgedraaid.

• Zorg dat de kabels van het product zich in een positie vinden waarin ze niet beschadigd kunnen raken. Product reinigen

• Reinig de kunststof onderdelen met een schone en droge doek.

• Gebruik geen water om het product te reinigen. Water kan de accu of de motor binnendringen en kortsluiting of schade aan het product veroorzaken.

• Reinig het product niet met een hogedrukspuit.

• Laat nooit water rechtstreeks op de motor stromen.

• Gebruik een borstel om bladeren, gras en vuil te verwijderen. Accu en acculader reinigen WAARSCHUWING: Reinig de accu of acculader nooit met water. WAARSCHUWING: Gebruik nooit chemische middelen om de accu te reinigen.

• Zorg ervoor dat de accu en de acculader schoon en droog zijn voordat u de accu in de acculader plaatst.

• Reinig de accupolen met perslucht of gebruik een zachte en droge doek.

• Reinig de oppervlakken van de accu en de acculader met een zachte en droge doek. Snijuitrusting controleren WAARSCHUWING: Voorkom onbedoeld starten door de veiligheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. WAARSCHUWING: Draag beschermende handschoenen wanneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controleer de snijuitrusting op beschadiging of

scheuren. Vervang beschadigde snijuitrusting altijd.

2. Kijk naar het mes om te zien of dit is beschadigd of

bot is. Let op: Het mes moet na het slijpen worden gebalanceerd. Laat het slijpen, vervangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, vervang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of moet worden vervangen. Mes vervangen Zie Technische gegevens op pagina 356 voor het juiste type blad. WAARSCHUWING: Vergrendel het blad met een houten blok om letsel aan vingers te voorkomen als u het blad vervangt. Het blad kan worden bewogen als de motor uitgeschakeld is en de vingers kunnen vast komen te zitten tussen het blad en de stationaire delen. 352 1848 - 004 -1. Zet het mes vast met een houten blok. (Fig. 42)

2. Verwijder de mesbout.

3. Verwijder het mes.

5. Controleer de motoras om te controleren of deze niet

6. Wanneer u het nieuwe mes bevestigt, richt dan de

gebogen uiteinden van het mes naar de kap van het maaidek. (Fig. 43)

7. Controleer of het mes is uitgelijnd met het midden

8. Zet het mes vast met een houten blok. Bevestig

de veerring en draai de bout en ring vast met een aanhaalmoment van 20 Nm.23-28 (Fig. 44)

9. Draai het mes met de hand rond en controleer of het

vrij draait. WAARSCHUWING: Draag handschoenen van dikke stof. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

10. Start het product om het mes te testen. Als het mes

niet goed is bevestigd, zijn er trillingen in het product of is het maairesultaat niet goed. Probleemoplossing Problemen met de acculader oplossen Led op de acculader Oorzaak Oplossing De groene led is in- geschakeld en de ro- de led knippert. De accu is niet op de juiste wijze in de acculader geplaatst. Verwijder de accu uit de lader en plaats de accu weer in de acculader. De accuconnectoren zijn vuil. Maak de accuconnectoren schoon. De lader heeft een interne fout geïdentificeerd. Zorg ervoor dat alle accu's volledig zijn ingebracht. Ver- wijder de netstekker en plaats daarna terug. Als de fout opnieuw optreedt, laat de lader dan controleren door een erkend after-sales servicecentrum voor producten van Husqvarna. De accu is defect. Vervang de accu. De rode led is inge- schakeld en de groe- ne led is uitgescha- keld. De accutemperatuur ligt buiten het laadbereik. Wacht tot de accutemperatuur zich weer in het toegesta- ne laadtemperatuurbereik (0-45°C) bevindt. De groene led en de rode led zijn uitge- schakeld. De acculader is niet goed op het stopcontact aangesloten. Sluit de acculader aan op een stopcontact. Defect stopcontact. Sluit de acculader alleen aan als de spanning en fre- quentie overeenkomen met de specificaties op het pro- ductplaatje. De kabel van de acculader is de- fect. Neem contact op met een erkende servicewerkplaats. De acculader is defect. Andere fouten. Als er andere fouten optreden, schakelt u het product uit, verwijdert u de accu en neemt u contact op met een erkende servicewerkplaats. Problemen met de gazonmaaier oplossen Het waarschuwingslampje (fout-led) bevindt zich aan de achterkant van het product, achter het accudeksel. 1848 - 004 - 353Probleem Fout-led (aantal keer knipperen) Oorzaak Oplossing Fout-led knippert. Het product werkt niet correct. 5 Het blad is geblokkeerd. Draai de veiligheidssleutel naar 0 om on- bedoeld starten te voorkomen. Verwijder de accu en wacht minimaal 5 seconden. Verwijder mogelijke obstakels en zorg ervoor dat het blad vrij kan draaien. In- dien het probleem zich blijft voordoen, neem dan contact op met een erkende servicewerkplaats. Het motortoerental daalt te veel en de motor stopt. Vergroot de maaihoogte. Zie Maaihoogte afstellen op pagina 350

10 De motorregeling is te warm. Stop de motor en wacht tot hij is afge- koeld. Fout-led knippert. Het product stopt. 22 De accutemperatuur is te hoog omdat de temperatuur in de werkomgeving te hoog is. Haal de accu uit de machine en wacht tot deze is afgekoeld voordat u de ma- chine opnieuw start. Zorg ervoor dat de omgevingstemperatuur correct is. Ge- bruik de accu in temperaturen tussen 0°C - +40°C. Indien het probleem zich blijft voordoen, neem dan contact op met een erkende servicewerkplaats. De accutemperatuur is te hoog omdat de motor overbe- last is Vergroot de maaihoogte. Zie Maaihoog- te afstellen op pagina 350 . Indien het probleem zich blijft voordoen, neem dan contact op met een erkende service- werkplaats. 0 Storing accuconnector. Controleer de accuconnector. 3 De motor is overbelast. Vergroot de maaihoogte. Zie Maaihoogte afstellen op pagina 350

9 Accufout of geen signaal van de accu. Plaats de accu correct in het product en controleer de accuconnector. Als de fout-led op de accu knippert, raadpleegt

Problemen met de acculader oplossen op pagina 353 . Indien het probleem zich blijft voordoen, neem dan contact op met een erkende servicewerkplaats. 8 De accu is zwak. Laad de accu op. Zie De accu opladen op pagina 350

12 Onjuiste startprocedure. De remhendel van de motor is in- geschakeld voordat de motor start. Laat de remhendel van de motor los en wacht ongeveer 5 seconden. Druk de remhendel van de motor opnieuw om- laag om het product te starten. Andere fouten. Als er andere fouten optreden, draait u de veiligheidssleutel naar 0, verwijdert u de accu en neemt u contact op met een erkende servicewerkplaats. 354 1848 - 004 -Vervoer, opslag en verwerking Inleiding WAARSCHUWING: Voorkom onbedoeld starten tijdens transport en opslag door de veiligheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten. Product in de transportstand zetten

1. Verwijder de grasopvangbak en zorg ervoor dat

naar de ontgrendelde positie. (Fig. 45)

naar de vergrendelde stand.

5. Draai de 2 hendelknoppen naar de ontgrendelde

6. Klap de hendel omlaag tot u een klik hoort. (Fig. 47)

Zie Het product in de opslagstand zetten op pagina 355 voor opslag van het product. Transport

• De wettelijke vereisten voor gevaarlijke stoffen zijn van toepassing voor de Li-ion-accu's die in het product zitten.

• Voor commercieel transport moet aan speciale vereisten voor de verpakking en labels worden voldaan.

• Zorg dat u de regels voor gevaarlijke materialen in acht neemt bij het voorbereiden van het product voor transport. Er kunnen lokale voorschriften van toepassing zijn.

• Verwijder voor transport altijd de accu.

• Plaats tape op de accuconnectors en zorg ervoor dat de accu niet kan bewegen tijdens transport.

• Zet het product vast tijdens transport. Opslag

• Laat het product voor opslag afkoelen.

• Verwijder voor opslag altijd de accu.

• Om ongevallen te voorkomen, dient u ervoor te zorgen dat de accu tijdens opslag niet op het product is aangesloten.

• Bewaar de acculader in een afgesloten en droge ruimte.

• Bewaar de accu en de acculader op een droge, vocht- en vorstvrije plaats.

• Koppel de accu tijdens opslag los van de accu.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.

• Bewaar het product in omgevingstemperaturen tussen -20 °C en +50 °C.

• Bewaar de accu in omgevingstemperaturen tussen -20 °C en +50 °C en nooit in direct zonlicht.

• Bewaar de acculader op een droge, afgesloten en vorstvrije plek.

• Zorg ervoor dat de accu schoon en opgeladen is voordat deze langdurig wordt opgeslagen.

• Bewaar het product, de accu en de acculader in een afgesloten ruimte, buiten bereik van kinderen en onbevoegden.

• Reinig het product en zorg ervoor dat de grasopvangbak leeg is.

• Voer de onderhoudsprocedures uit die in deze bedieningshandleiding staan beschreven. Zie Onderhoud op pagina 351

• Voer een volledige servicebeurt uit voordat u het product voor langere tijd opslaat. Het product in de opslagstand zetten WAARSCHUWING: Voorkom onbedoeld starten tijdens transport en opslag door de veiligheidssleutel op 0 te zetten, de accu te verwijderen en ten minste 5 seconden te wachten.

1. Verwijder de accu.

2. Zet het product in de transportstand. Zie

3. Verplaats het product naar de opslaglocatie.

Het product horizontaal op de grond bewaren

1. Zet het product in de opslagstand. Zie

Het product in de opslagstand zetten op pagina 355

De grasopvangbak monteren op pagina 356

3. Bewaar het product horizontaal op de grond. (Fig.

48) Het product verticaal op de grond bewaren

1. Zet het product in de opslagstand. Zie

Het product in de opslagstand zetten op pagina 355

2. Til het product op aan de hijspunten op de hendel en

zet het product verticaal op een vlakke ondergrond. (Fig. 49) WAARSCHUWING: Til het product niet op aan de kap van het maaidek. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken. 1848 - 004 - 3553. Bevestig de grasopvangbak. Zie De grasopvangbak monteren op pagina 356

4. Zorg ervoor dat het product stabiel staat en dat de 2

steunpoten de vloer raken.

5. Plaats het product verticaal op de grond. (Fig. 50)

Het product verticaal aan de meegeleverde haak opslaan WAARSCHUWING: Hang het product alleen aan de muur met de meegeleverde haak.

1. Monteer de meegeleverde haak. Zie

De haak aan de wand bevestigen op pagina 349

2. Zet het product in de opslagstand. Zie

Het product in de opslagstand zetten op pagina 355

3. Til het product op aan de hijspunten op de hendel.

(Fig. 49) WAARSCHUWING: Til het product niet op aan de kap van maaidek. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

4. Hang het product verticaal op aan de meegeleverde

haak. Zie De haak aan de wand bevestigen op pagina 349 . (Fig. 51)

5. Zorg ervoor dat het product goed hangt en stabiel op

de 2 stangen van de haak staat.

6. Bevestig de grasopvangbak. Zie

De grasopvangbak monteren op pagina 356

1. Bevestig de grasopvangbak aan de groef aan de

voorkant van het product. (Fig. 52)

2. Duw het onderste gedeelte van de grasopvangbak

tegen het hijspunt totdat u een klik hoort. (Fig. 53) Afvoer Symbolen op het product of op de verpakking van het product geven aan dat dit product niet beschouwd kan worden als huishoudelijk afval. Het moet worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur. Als u ervoor zorgt dat dit product goed wordt verwerkt, helpt u mogelijk negatieve gevolgen voor het milieu en mensen door verkeerd afvalbeheer van dit product tegen te gaan. Neem voor meer informatie over het recyclen van dit product contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht. (Fig. 54) Alleen voor EU-landen: Volgens richtlijn 2006/66/EG moeten defecte of gebruikte accupacks/accu's afzonderlijk worden ingezameld en op milieuvriendelijke wijze worden verwijderd. Alleen voor het Verenigd Koninkrijk: Volgens de Waste Batteries and Accumulators Regulations 2009 (SI 2009/890) (zoals aangepast) moeten accupack/accu's die niet langer bruikbaar zijn afzonderlijk worden ingezameld en op milieuvriendelijke wijze worden verwijderd. Technische gegevens Technische gegevens Aspire LC34-P4A Maaimotor Motortype BLDC (borstelloos) 18V Motortoerental – nominaal, tpm 3000 Motortoerental – hoge belasting, tpm 3500 Uitgangsvermogen motor – max. kW 0,7 Uitgangsvermogen motor – nominaal, kW 0,5 Aandrijfmotor Uitgangsvermogen motor – nominaal, kW N.v.t. Loopsnelheid, km/h N.v.t. Afstelniveaus voor snelheid N.v.t. Gewicht 356 1848 - 004 -Aspire LC34-P4A Gewicht zonder zak (excl. accu), kg 11,5 Gewicht met zak (incl. 1x P4A 18-B72), kg 13,5 Accu Type accu Lithium-ion Gebruiksduur accu Gebruiksduur van accu in minuten,

Geluidsvermogenniveau, gemeten dB(A) 86 Geluidsvermogensniveau, gegarandeerd L

Geluidsdrukniveau bij het oor van de gebruiker, dB (A) 74 Trillingsniveau

0,5 Snijuitrusting Maaihoogte, mm 30-65 Maaibreedte, cm 34 Blad, standaard Combi 5375561-10 Mes, accessoire N.v.t. Capaciteit grasopvangbak, l 30 Goedgekeurde accu's Dit product kan met alle POWER FOR ALL accu's worden gebruikt. Voor de beste prestaties wordt aanbevolen om accu's met een minimum van 4,0 Ah te gebruiken. Accu P4A 18-B45 P4A 18-B72 Type Lithium-ion Lithium-ion Accucapaciteit, Ah 2,5 4,0 Nominale spanning, V 18 18 Gewicht, kg 0,35 0,65 Aantal cellen (Li-ion) 5 10

(onbelast gebruik) met standaardmodus geactiveerd, met één Husqvarna 4,0 Ah-accu (P4A 18-B72).

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

De gerapporteerde gegevens voor het geluidsdrukniveau hebben een onzekerheidsfactor (K) van 1,5 dB(A).

Gerapporteerde gegevens voor het trillingsniveau hebben een onzekerheidsfactor (K) van 1,5 m/s

. De opgegeven totale trillingswaarde is gemeten overeenkomstig de norm EN 62841-4-3, bijlage I en kan worden gebruikt om machines onderling te vergelijken en voor een voorlopige beoordeling van de blootstelling. 1848 - 004 - 357Goedgekeurde acculaders Acculader P4A 18-C70 Ingangsspanning, V 220–240 Frequentie, Hz 50–60 Vermogen, W 70 358 1848 - 004 -Verklaring van overeenstemming EU-verklaring van overeenstemming Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Gazonmaaier Merk Husqvarna Type / model Aspire LC34-P4A Identificatie Serienummers vanaf 2022 en verder volledig voldoet aan de volgende EU-richtlijnen en -regelgeving: Verordening Beschrijving 2006/42/EG "betreffende machines" 2014/30/EU "betreffende elektromagnetische compatibiliteit" 2000/14/EG "betreffende de geluidsemissies in het milieu" 2011/65/EU "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektro- nische apparatuur" en dat de volgende normen en/of technische specificaties zijn toegepast: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010,

EN 55014-1:2021, EN 55014-2:2021, EN IEC

61000-6-2:2019, EN IEC 61000-6-3:2021, EN IEC 63000:2018 Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden is gecertificeerd conform Richtlijn 2000/14/EG van de Raad, beoordelingsprocedure voor conformiteit: Bijlage VI. Voor informatie over geluidsemissies, zie Technische gegevens op pagina 356

2012–2020 STMicroelectronics De garantie geldt niet voor defecten die het gevolg zijn van normale slijtage, onachtzaamheid, onjuist gebruik, onbevoegde reparatie of het aansluiten van het afzuigapparaat op een onjuiste spanning. Alle rechten voorbehouden Distributie en gebruik in bron- en binaire vormen, met of zonder aanpassing, zijn toegestaan mits aan de volgende voorwaarden is voldaan:

• Distributie van broncode moet de bovenstaande auteursrechtverklaring, de lijst met voorwaarden en de volgende disclaimer bevatten.

• Distributie in binaire vorm moet de bovenstaande auteursrechtverklaring, de lijst met voorwaarden en de volgende disclaimer in de documentatie en/of andere materialen die bij de distributie worden geleverd, reproduceren.

• De naam van STMicroelectronics of de namen van de partijen die een bijdrage hebben geleverd mogen zonder nadrukkelijke schriftelijke toestemming niet worden gebruikt om producten die zijn afgeleid van deze software te ondersteunen of promoten.

2009-2019 Arm Limited. Alle rechten voorbehouden Versie 2.0, januari 2004 http://www.apache.org/licenses/ ALGEMENE VOORWAARDEN VOOR GEBRUIK,

Met 'licentie' wordt de algemene voorwaarden, reproductie en verspreiding zoals gedefinieerd in secties 1 t/m 9 van dit document, bedoeld. Met 'licentiegever' wordt de auteursrechthebbende of entiteit die door de auteursrechthebbende die deze licentie afgeeft is geautoriseerd. bedoeld. Met 'juridische entiteit' wordt de samenvoeging van de handelende entiteit en alle andere entiteiten die deze entiteit beheren, hierdoor worden beheerd of hiermee onder gezamenlijk beheer staan, bedoeld. In de zin van deze definitie betekent 'beheer' (i) de macht, direct of indirect, om de richting van het management van een dergelijke entiteit via contract of anderszins te bepalen of (ii) eigendom van vijftig procent (50%) of meer van de uitstaande aandelen of (iii) economisch eigendom van een dergelijke entiteit. Met 'u' (of 'uw') wordt een individuele of juridische entiteit die door deze licentie toegekende toestemmingen uitoefent, bedoeld. Met 'bron'vorm wordt de geprefereerde vorm voor het maken van aanpassingen, met inbegrip van, maar niet beperkt tot softwarebroncode, documentatiebron en configuratiebestanden, bedoeld. Met 'object' wordt elke vorm die voortkomt uit mechanische transformatie of vertaling van een bronvorm, met inbegrip van, maar niet beperkt tot samengestelde objectcode, gegenereerde documentatie en conversies naar andere soorten media, bedoeld. Met 'werk' wordt het werk van auteurschap, in bron- of objectvorm, dat beschikbaar is gesteld onder de licentie, zoals aangegeven door een auteursrechtverklaring die is inbegrepen in of bijgevoegd aan het werk (een voorbeeld staat in de onderstaande bijlage), bedoeld. Met 'afgeleide werken' worden werken, in bron- of objectvorm, die gebaseerd zijn op (of afgeleid zijn van) het werk en waarvoor de redactionele revisies, annotaties, uitwerkingen of andere aanpassingen als geheel een origineel werk van auteurschap vormen, bedoeld. Voor de toepassing van deze licentie bevatten afgeleide werken geen werken die scheidbaar blijven van of voornamelijk koppelen (of via naam gebonden zijn) aan de raakvlakken van het werk en de daarvan afgeleide werken. Met 'bijdrage' wordt elk werk van auteurschap, met inbegrip van de originele versie van het werk en aanpassingen van of toevoegingen aan het betreffende werk of de afgeleide werken, dat wordt ingediend bij de licentiegever voor insluiting in het werk door de auteursrechthebbende of een persoon of juridische entiteit die geautoriseerd is om dit namens de auteursrechtebbende in te dienen, bedoeld. Voor de toepassing van deze definitie betekent 'ingediend' elke vorm van elektronische, mondelinge of schriftelijke communicatie die naar de licentiegever of diens vertegenwoordigers is verstuurd, met inbegrip van, maar niet beperkt tot communicatie op elektronische mailinglijsten, broncode-regelsystemen en probleemtrackingsystemen die beheerd worden door, of namens de licentiegever voor het bespreken

1848 - 004 -en verbeteren van het werk, maar exclusief de communicatie die gemarkeerd of op een andere manier schriftelijk door de auteursrechthebbende als 'geen bijdrage' wordt aangeduid. Met 'bijdrager' wordt de licentiegever en elke individuele of juridische entiteit van wie de licentiegever een bijdrage heeft ontvangen en vervolgens in het werk heeft geïntegreerd, bedoeld.

2. Toekenning van auteursrechtlicentie.

Onderhevig aan de algemene voorwaarden van deze licentie, geeft elke bijdrager u bij dezen een eeuwigdurende, wereldwijde, niet-exclusieve, gratis, royaltyvrije, onherroepelijke auteurslicentie voor het reproduceren, voorbereiden van afgeleide werken hiervan, openbaar weergeven, openbaar uitvoeren, sublicentiëren en distribueren van het werk en dergelijke afgeleiden werken in bron- of objectvorm.

3. Toekenning van octrooilicentie.

Onder voorbehoud van de algemene voorwaarden van deze licentie, verleent elke bijdrager hierbij aan u een eeuwigdurende, wereldwijde, niet-exclusieve, kosteloze, royaltyvrije, onherroepelijke (behalve zoals vermeld in deze sectie) octrooilicentie om het werk te maken, te laten maken, te gebruiken, aan te bieden voor verkoop, te verkopen, te importeren en anderszins over te dragen, waarbij een dergelijke licentie alleen van toepassing is op die octrooiconclusies waarvoor een dergelijke bijdrager een licentie kan verlenen en die noodzakelijkerwijs worden geschonden door zijn bijdrage(n) alleen of door de combinatie van zijn bijdrage(n) met het werk waaraan die bijdrage(n) werd(en) geleverd. Als u octrooigeschillenbeslechtiging tegen een entiteit (waaronder een tegenclaim in een rechtszaak) start die beweert dat het werk of een opgenomen bijdrage in het werk een directe of essentiële octrooi-inbreuk is, zullen alle patentlicenties die onder deze licentie voor dat werk aan u zijn toegekend worden beëindigd op de datum dat een dergelijke geschillenbeslechtiging is ingediend.

U mag kopieën van het werk of afgeleide werken in welk medium dan ook, met of zonder aanpassingen en in bron- of objectvorm reproduceren en distribueren, mits u aan de volgende voorwaarden voldoet:

• U moet andere ontvangers van het werk of afgeleide werken een kopie van deze licentie geven; en

• U moet ervoor zorgen dat aangepaste bestanden van duidelijke vermeldingen zijn voorzien waarin wordt aangegeven dat u de bestanden hebt gewijzigd; en u moet in de bronvorm van afgeleide werken die u distribueert alle auteursrecht-, octrooi-, handelsmerk- en toekenningsvermeldingen van de bronvorm van het werk, exclusief vermeldingen die geen betrekking hebben op delen van de afgeleide werken in bronvorm van afgeleide werken, behouden; en

• Als het werk een 'VERMELDING'-tekstbestand als onderdeel van de distributie bevat, moeten alle afgeleide werken die u distribueert een leesbare kopie van de toekenningsvermeldingen in een dergelijk VERMELDING-bestand bevatten, exclusief vermeldingen die geen betrekking hebben op een deel van de afgeleide werken en deze moet zich op minimaal een van de volgende plekken bevinden: in een VERMELDING-tekstbestand die gedistribueerd wordt als onderdeel van de afgeleide werken, in de bronvorm of documentatie, indien samen met de afgeleide werken geleverd; of, binnen een weergave die wordt gegenereerd door de afgeleide werken, als en waar dergelijke vermeldingen van derden normaliter worden weergegeven. De inhoud van het VERMELDING-bestand is alleen voor informatieve doeleinden en zorgt niet voor een wijziging van de licentie. U kunt uw eigen toekenningsvermeldingen in de afgeleide werken toevoegen die u distribueert, samen met of als bijlage van de VERMELDING- tekst van het werk, mits dergelijke aanvullende toekenningsvermeldingen niet kunnen worden uitgelegd als een wijziging van de licentie. U kunt uw eigen auteursrechtverklaring aan uw wijzigingen toevoegen en kunt voor aanvullende of andere algemene licentievoorwaarden voor gebruik, reproductie of distributie van uw wijzigingen of voor dergelijke afgeleide werken als geheel zorgen, mits uw gebruik, reproductie en distributie van het werk aan de voorwaarden in deze licentie voldoet.

5. Indienen van bijdragen.

Tenzij u uitdrukkelijk iets anders aangeeft, zal elke bijdrage die voor opname in het werk door u of de licentiegever wordt ingediend onder de algemene voorwaarden van deze licentie zijn, zonder aanvullende algemene voorwaarden. Ondanks het bovenstaande zal niets hierin de voorwaarden van een afzonderlijke licentieovereenkomst die u met de licentiegever met betrekking tot dergelijke bijdragen hebt afgesloten, vervangen of aanpassen.

Deze licentie geeft geen toestemming voor het gebruik van de handelsnamen, handelsmerken, servicemerken of productnamen van de licentiegever, behalve waar nodig voor redelijk en normaal gebruik in het beschrijven van de origine van het werk en reproductie van de inhoud van het VERMELDING-bestand.

7. Uitsluiting van garantie.

Tenzij vereist door toepasselijk recht of schriftelijk overeengekomen biedt licentiegever het werk (en elke partij die de bijdragen levert) op een 'AS-IS'- BASIS, ZONDER GARANTIES OF VOORWAARDEN, noch expliciet, noch impliciet, met inbegrip van, maar niet beperkt tot garanties of voorwaarden van TITEL, NIET-INBREUK, VERKOOPBAARHEID of GESCHIKTHEID VOOR EEN BEPAALD DOEL, AAN. U alleen bent verantwoordelijk voor het bepalen van de geschiktheid van het gebruik of distribueren van het werk en draagt de eventuele risico's die gepaard 1848 - 004 - 361gaan met uw uitoefening van toestemming onder deze licentie. 8. Beperking van aansprakelijkheid. In geen omstandigheden en onder geen wettelijke theorie, of dit nu een onrechtmatige daad (met inbegrip van nalatigheid), overeenkomst of anderszins is, tenzij vereist door toepasselijk recht (zoals opzettelijke en grof nalatige handelingen) of schriftelijk overeengekomen, is een bijdrager niet aansprakelijk voor schade, inclusief directe, indirecte, bijzondere, incidentele of gevolgschade van welke aard dan ook als gevolg van deze licentie of het door het gebruik of het niet kunnen gebruiken van het werk (met inbegrip van, maar niet beperkt tot schade voor verlies van goodwill, stopzetting van werk, een computerdefect of -storing of andere commerciële schade of verliezen), zelfs als de bijdrager op de hoogte is gebracht van de waarschijnlijkheid van dergelijke schade.

9. Accepteren van de garantie of aanvullende
