Aspire LC34P4A - Elektrická sekačka na trávu HUSQVARNA - Bezplatný návod k obsluze

Typ výrobku	Elektrická ruční rotační sekačka
Značka	Husqvarna
Model	Aspire LC34P4A
Šířka sečení	34 cm
Výška sečení	30 – 65 mm (plynule nastavitelná)
Hmotnost (bez baterie)	11,5 kg
Hmotnost (s baterií)	13,5 kg
Typ motoru	BLDC (bezkartáčový), 18 V
Baterie	Lithium-ion 18V (kompatibilní s POWER FOR ALL)
Výdrž baterie (4,0 Ah)	Přibližně 37 minut
Kapacita sběrného koše	30 litrů
Funkce mulčování	Ano (s dodávaným mulčovacím klínem)
Sklopná rukojeť	Ano, s nastavením výšky
Bezpečnostní prvky	Rukojeť brzdy motoru, blokování startu, bezpečnostní klíč
LED indikátory	Stav baterie, chybová kontrolka
Hladina hluku	86 dB(A) naměřeno, 87 dB(A) zaručeno
Vibrace (na rukojeti)	0,5 m/s²
Údržba	Suché čištění, broušení nože, výměna nože
Záruka	Viz podmínky v obchodě nebo na Husqvarna.com

Často kladené otázky - Aspire LC34P4A HUSQVARNA

Jak nastartovat sekačku Husqvarna Aspire LC34P4A?

Pro spuštění vložte nabitou baterii, otočte bezpečnostní klíč do polohy 1, stůjte za sekačkou, uvolněte blokovací tlačítko a poté přitlačte rukojeť brzdy motoru k madlu.

Jaká je výdrž baterie?

S baterií 4,0 Ah (P4A 18-B72) je výdrž přibližně 37 minut. Pro nejlepší výkon použijte baterii alespoň 4,0 Ah.

Jak nastavit výšku sečení?

Výška sečení se nastavuje od 30 do 65 mm pomocí páčky na boku. Posuňte páčku dopředu pro snížení výšky, dozadu pro zvýšení.

Mohu sekačku používat bez sběrného koše?

Ano, můžete koš odstranit pro zadní výhoz, nebo nasadit dodávaný mulčovací klín pro mulčování (drcení trávy).

Jak čistit sekačku?

Nikdy nepoužívejte vodu. Čistěte skříň a plastové části suchým hadříkem a kartáčem. Pro baterii a nabíječku používejte suchý jemný hadřík.

Co dělat, když je nůž zablokovaný?

Otočte bezpečnostní klíč do polohy 0, vyjměte baterii, vyčkejte 5 sekund a poté odstraňte překážky (trávu, větve) pod skříní. Pokud blokování přetrvává, kontaktujte autorizovaný servis.

Jak vyměnit nůž?

Zablokujte nůž dřevěným klínem, odstraňte šroub, vyměňte nůž s ostřím směřujícím k hornímu krytu. Utáhněte šroub na 23-28 Nm. Používejte rukavice!

Lze sekačku používat na svazích?

Vyhněte se příliš strmým svahům. Sekejte napříč svahem (po vrstevnici), ne nahoru a dolů. Vždy choďte, neběhejte.

Jak sekačku po použití uložit?

Vyjměte baterii, očistěte ji a uložte na suché místo s teplotou -20°C až +50°C. Sekačku můžete umístit vodorovně nebo svisle, nebo ji zavěsit na stěnu pomocí dodávaného háku.

Co znamená blikání chybové LED?

Počet bliknutí označuje problém: 5 = zablokovaný nůž, 8 = slabá baterie, 9 = chyba baterie atd. Pro úplný význam a řešení nahlédněte do návodu.

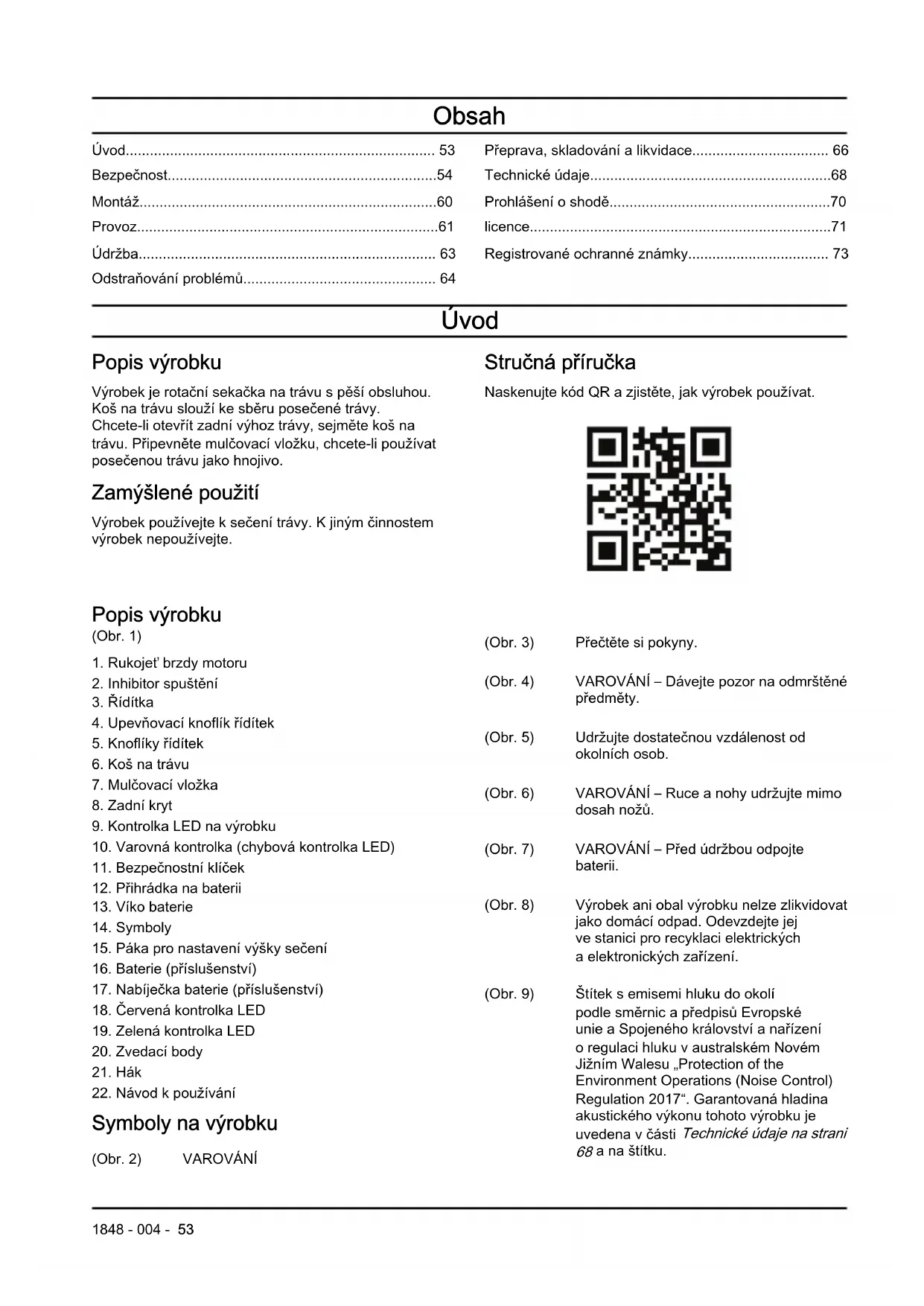

NÁVOD K OBSLUZE Aspire LC34P4A HUSQVARNA

CS Návod k použití 53-73

DA Brugsanvisning 74-94

Úvod....53
Bezpečnost....54
Montáž....60
Provoz....61
Údržba....63
Odstraňování problémů.... 64

Přeprava, skladování a likvidace.... 66
Technické údaje....68
Prohlášení o shodě....70
licence....71
Registrované ochranné známky.... 73

Úvod

Popis výrobku

Výrobek je rotační sekačka na trávu s pěší obsluhou. Koš na trávu slouží ke sběru posečené trávy. Chcete-li otevřít zadní výhoz trávy, sejměte koš na trávu. Připevněte mulčovací vložku, chcete-li používat posečenou trávu jako hnojivo.

Zamýšlené použití

Výrobek používejte k sečení trávy. K jiným činnostem výrobek nepoužívejte.

Stručná příručka

Naskenujte kód QR a zjistěte, jak výrobek používat.

1. Rukojeť brzdy motoru
2. Inhibitor spuštění
3. Rídítka
4. Upevňovací knoflík řídítek
5. Knoflíky řídítek
6. Koš na trávu
7. Mulčovací vložka
8. Zadní kryt
9. Kontrolka LED na výrobku
10. Varovná kontrolka (chybová kontrolka LED)
11. Bezpečnostní klíček
12. Přihrádka na baterii
13. Víko baterie
14. Symboly
15. Páka pro nastavení výšky sečení
16. Baterie (příslušenství)
17. Nabíječka baterie (příslušenství)
18. Červená kontrolka LED
19. Zelená kontrolka LED
20. Zvedací body
21. Hák
22. Návod k používání

Symboly na výrobku

(Obr. 2) VAROVÁNÍ

(Obr. 3) Přečtěte si pokyny.
(Obr. 4) VAROVÁNÍ – Dávejte pozor na odmrštěné předměty.
(Obr. 5) Udržujte dostatečnou vzdálenost od okolních osob.
(Obr. 6) VAROVÁNÍ – Ruce a nohy udržujte mimo dosah nožů.
(Obr. 7) VAROVÁNÍ – Před údržbou odpojte baterii.
(Obr. 8) Výrobek ani obal výrobku nelze zlikvidovat jako domácí odpad. Odevzdejte jej ve stanici pro recyklaci elektrických a elektronických zařízení.
(Obr. 9) Štítek s emisemi hluku do okolí podle směrnic a předpisů Evropské unie a Spojeného království a nařízení o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena v části Technické údaje na strani 68 a na štítku.

(Obr. 10) Tento nástavec vyhovuje platným směrnicím ES.

(Obr. 11) Tento výrobek vyhovuje platným předpisům Spojeného království.

(Obr. 12) Výrobek je chráněn proti kapající vodě.

(Obr. 13) Uvolněním rukojeti brzdy motoru zastavíte.

(Obr. 14) Stlačením rukojeti brzdy motoru nastartujete pohon nožů.

(Obr. 15) Skenovatelný kód.

(Obr. 18) Otočením zamknete nebo odemknete.

Povšimněte si: Další symboly/štítky na výrobku se týkají certifikačních požadavků pro určité obchodní trhy.

Symboly na baterii nebo na nabíječce baterií

Odevzdejte výrobek ve stanici pro recyklaci elektrických a elektronických zařízení. (Platí pouze pro Evropu)

(Obr. 20) Baterii používejte po-

uze ve výrobcích od partnerů systému POWER FOR ALL.

(Obr. 21) Chraňte baterii před teplem, např.

(Obr. 22) před nepřetržitým intenzivním slunečním světlem, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

(Obr. 16) Nabíječku baterií používejte a skladujte pouze ve vnitřních prostorech.

(Obr. 17) Dvojitá izolace.

Štítek na výrobku

(Obr. 23)

NEBEZPEČÍ – Udržujte ruce a nohy z dosahu.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecná bezpečnostní upozornění k výrobku

VÝSTRAHA: Prohlédněte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje dodané s tímto výrobkem. Při nedodržení některého z pokynů uvedených níže může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.

Uložte si veškerá upozornění a pokyny pro použití v budoucnu. Termín „výrobek“ v upozorněních označuje

přístroj napájený ze sítě (kabelem) nebo napájený baterií (bezdrátový).

Bezpečnost pracovního prostoru

• Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněné či tmavé prostory nahrávají nehodám.
• Nepoužívejte produkt ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů či prachu. Výrobek vytváří jiskry, které mohou zapálit prach nebo výpary.
• Při práci s výrobkem musí být děti i okolostojící osoby v dostatečné vzdálenosti. Rozptylení může způsobit, že ztratíte kontrolu nad nástrojem.

Bezpečnost při používání el. energie

• Zástrčky výrobku musí odpovídat použité elektrické zásuvce. Zástrčku nikdy žádným způsobem neupravujte. U uzemněných výrobků nepoužívejte žádné adapté. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.
• Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu el. proudem.
• Výrobek nevystavujte dešti ani vlhku. Vniknutí vody do výrobku zvyšuje nebezpečí úrazu elektrickým proudem.
• Nezacházejte hrubě s napájecím kabelem. Výrobek nikdy nenoste za kabel. Za kabel netahejte a výrobek neodpojujte od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškodťe ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.
• Při používání výrobku venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
• Pokud je nezbytné pracovat s výrobkem ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost

• Při práci s výrobkem dávejte pozor, sledujte, co děláte, a používejte zdravý rozum. Výrobek nepoužívejte, pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Při práci s výrobkem stačí okamžik nepozornosti a následkem může být vážný úraz.
• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné vybavení, např. protiprachová maska, neklouzavá ochranná obuv, přilba nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.
• Zabraňte náhodnému spuštění. Před připojením ke zdroji napájení nebo vložením baterií, zvednutím nebo prénášením výrobku se přesvědčte, že je

vypínač v poloze vypnuto. Přenášení výrobku s prstem na spínači nebo připojování výrobku se zapnutým spínačem ke zdroji napětí zvyšuje riziko nehody.

• Před zapnutím výrobku odstraňte jakékoliv seřizovací nebo dotahovací klíče. Klíč ponechaný na rotující části výrobku může způsobit úraz.
• Nenatahujte se příliš daleko. Neustále pevně stůjte a držte rovnováhu. Budete tak mít lepší kontrolu nad výrobkem v neočekávaných situacích.
• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy a oděv mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.
• Pokud jsou zařízení přizpůsobena pro připojení odsávačů a lapačů prachu, musí být připojeny a správně použity. Použitím lapačů prachu snižujete rizika spojená s výskytem prachu.
• Nedovolte, aby rutina nabytá častým používáním výrobku způsobila, že začnete být neopatrní a budete ignorovat bezpečnostní zásady při zacházení s výrobkem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy.

Použití výrobku a péče o výrobek

• Výrobek nepřetěžujte. Používejte výrobek, který je pro danou aplikaci určený. Takový výrobek vykoná práci lépe, bezpečněji a rychlostí, pro kterou byl navržen.
• Výrobek nepoužívejte, pokud nefunguje přepínač pro zapnutí a vypnutí. Každý výrobek, který nelze ovládat přepínačem, je nebezpečný a musí být opraven.
• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením elektrického nástroje odpojte zástrčku od napájení nebo z výrobku vytáhněte baterie, pokud je to možné. Taková preventivní bezpečnostní opatření snižují riziko náhodného spuštění výrobku.
• Nepoužívaný výrobek ukládejte mimo dosah dětí a nedovolte, aby s ním pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod k použití. Výrobky jsou v rukou neproškolených uživatelů nebezpečné.
• Provádějte údržbu výrobku a příslušenství. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, poškození jakýchkoliv částí nebo jiné stavy, které mohou ovlivnit provoz výrobku. Pokud je výrobek poškozen, nechte ho před použitím opravit. Mnohé nehody jsou způsobeny špatnou údržbou výrobků.
• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrým ostřím jsou méně náchylné k „zakousnutí“ a snadněji se ovládají.
• Používejte výrobek, příslušenství a další části podle těchto pokynů. V úvahu je třeba brát pracovní podmínky a prováděnou práci. Použití výrobku k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.

- Rukojeti a uchopovací plochy udržujte suché, čisté a bez zbytků oleje a maziva. Kluzké rukojeti a uchopovací plochy neumožňují bezpečné ovládání a v neočekávaných situacích může dojít ke ztrátě kontroly.

Použití nástrojů napájených z baterie a péče o ně

• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru.
• Výrobky používejte pouze s příslušnými speciálními bateriovými moduly. Při použití jakékoli jiné baterie hrozí riziko úrazu a požáru.
• Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít k popáleninám nebo k požáru.
  • V nevhodných podmínkách může dojít k vytečení kapaliny z baterie; vyvarujte se kontaktu s kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění nebo popáleniny.
• Nepoužívejte poškozenou nebo upravenou baterii nebo výrobek. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí k požáru, výbuchu nebo nebezpečí poranění.
• Nevystavuje baterii ani nástroj ohni a nadměrným teplotám. Vystavení ohni a teplotám nad 130 °C / 265°F může způsobit explozi.
• Dodržujte veškeré pokyny k nabíjení a nenabíjejte baterii ani nástroj mimo rozsah teplot uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může mít za následek poškození baterie a zvýšené nebezpečí požáru.

Servis

- Servis výrobku smí provádět pouze kvalifikovaná osoba za použití identických náhradních součástek. To zajistí udržení bezpečnosti výrobku.

- Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis.

Bezpečnostní upozornění pro sekačku

• Sekačku nepoužívejte při špatném počasí, zvlášť pokud hrozí riziko blesku. Snížíte tak riziko zasažení bleskem.
• Důkladně zkontrolujte, zda se v prostoru, kde chcete sekačku používat, nenachází žádná zvířata. Během provozu sekačky může dojít ke zranění divoké zvěře.
• Prostor, kde chcete sekačku používat důkladně zkontrolujte a odstraňte kameny, klacky, dráty, kosti

a další předměty. Odmrštěné předměty mohou způsobit zranění.

• Před sekáním vždy vizuálně zkontrolujte, zda nejsou nůž, šroub nože a sestava nože opotřebené nebo poškozené. Opotřebené nebo poškozené součásti zvyšují riziko poranění.
• Často kontrolujte, zda není koš na trávu opotřebený nebo poškozený. Opotřebený nebo poškozený koš na trávu může zvýšit riziko úrazu.
• Ochranné kryty stroje musí být vždy připevněny. Ochranné kryty musí být v pořádku a správně připevněny. Pokud je ochranný kryt uvolněný, poškozený nebo nefunguje správně, může dojít ke zranění.
• Všechny větrací otvory udržujte čisté. Ucpané větrací otvory mohou způsobit přehřátí nebo požár.
• Při manipulaci se sekačkou noste vždy ochrannou protiskluzovou obuv. Sekačku neprovozujte naboso nebo v otevřených sandálech. Tím snížíte riziko poranění nohou při kontaktu s pohybujícím se sekacím nožem.
• Při sečení vždy noste dlouhé kalhoty. Odhalená pokožka zvyšuje riziko zranění odletujícími předměty.
• Sekačkou nesekejte mokrou trávu. Stroj používejte za chůze, nikdy za běhu. Snížíte tak riziko uklouznutí, pádu a možného úrazu.
• Se sekačkou nevjíždějte na příliš strmé svahy. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu a možného úrazu.
• Při práci na svazích dbejte na to, abyste stáli pevně, pohybovali se napříč svahem a nikdy ne do kopce nebo z kopce. Dbejte zvýšené opatrnosti při změně směru. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu a možného úrazu.
• Při couvání nebo přitahování sekačky k sobě buďte zvláště opatrní. Vždy dávejte pozor na své okolí. Tím snížíte riziko zakopnutí.
• Nedotýkejte se nožů ani jiných pohyblivých nebezpečných součástí, dokud se nezastaví. Tím snížíte riziko poranění pohyblivými součástmi.
• Před odstraněním uvízlého materiálu nebo čištěním sekačky se ujistěte, že je vše vypnuto a napájecí kabel je odpojen. Nečekané spuštění sekačky může způsobit vážné zranění.

Proudový chránič

- Používejte zásuvku chráněnou proudovým chráničem s vypínacím proudem nepřesahujícím 30 mA.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

- Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná

pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.

• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.
• Bud'te stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.
• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.
• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.
• Nikdy nedovolte dětem nebo osobám, které se neseznámily s těmito pokyny, aby zařízení používaly. Věk obsluhy může být omezen místními předpisy.
• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.
• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.
• Nepoužívejte výrobek, pokud je vadný.
• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný.

Bezpečnost práce

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.
• Používejte osobní ochranné pomůcky. Další informace jsou uvedeny v části Osobní ochranné prostředky na strani 57.
• Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.
• Neprovozujte výrobek v dešti a vlhku. Nebezpečí úrazu elektrickým proudem se zvyšuje, přijde-li výrobek do styku s vodou.
• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.

• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrate a hrozí velmi vysoké riziko uvolnění nože.

• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Zastavte motor, otočte bezpečnostní klíček do polohy 0 a vyjměte baterii. Vyčkejte na zastavení pohyblivých součástí. Zkontrolujte, zda není výrobek poškozený. Povolené díly dotáhněte. Opravte závady a vyměňte poškozené díly. Opravy by měl provést schválený servis.

• Po nastartování motoru nikdy nepřipevňujte rukojeť brzdy motoru trvale k rukojeti sekačky.
• Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.
• Při provozu vždy stůjte za výrobkem.
• Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících břitů.
• Výrobek nenaklánějte při spouštění motoru nebo během provozu.
• Bud'te opatrní při tažení výrobku dozadu.
• Nikdy výrobek nezvedejte, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor, otočte bezpečnostní klíček do polohy 0 a vyjměte baterii.
• Při provozování výrobku nechodte směrem dozadu.
• Vypněte motor, pokud je nutné výrobek naklonit kvůli přepravě nebo před přejezdem ploch bez trávy, jako jsou cesty ze štěrku, kamenů nebo asfaltu.
• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze chodťe.
• Před změnou výšky sečení vypněte motor. Nikdy neupravujte nastavení při spuštěném motoru.
• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí.
• Vibrace spuštěného výrobku se mohou lišit od hodnoty uvedené v části Technické údaje na strani 68. Rozdíl způsobují různá použití výrobku. Pokud výrobek provozujete často nebo po delší časové intervaly, dělejte pravidelné přestávky, abyste předešli zraněním způsobeným vibracemi.

Bezpečnostní pokyny pro provoz

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.

• Používejte silné, dlouhé kalhoty.

• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí.

• Doporučujeme používat ochranu sluchu.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!
• Neodstraňujte ani neupravujte bezpečnostní zařízení.
• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obraťte se na servis Husqvarna.

Kontrola krytu žacího ústrojí

Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

- Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny.

Kontrola bezpečnostního klíčku

Bezpečnostní klíček se nachází pod víkem baterie. Bezpečnostní klíček připojuje baterii, která slouží jako napájecí zdroj motoru.

• Kontrolu funkce bezpečnostního klíčku provedete spuštěním a vypnutím motoru.
• V případě správné funkce bezpečnostního klíčku se motor spustí, pouze když je klíček otočený do polohy 1. (Obr. 24)

Kontrola rukojeti brzdy motoru

Rukojeť brzdy motoru slouží k zastavení motoru. Když uvolníte rukojeť brzdy motoru, motor se zastaví.

• Nastartujte výrobek. Další informace jsou uvedeny v části Spuštění výrobku na strani 62.
  • Uvolněte rukojet' brzdy motoru. (Obr. 25)
• Ujistěte se, že se výrobek zastavil. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru.

Kontrola inhibitoru spuštění

Provedte kontrolu inhibitoru spuštění a ujistěte se, že brání provozu motoru.

1. Zatlačte rukojet' brzdy motoru směrem k řídítkům. Inhibitor spuštění přeruší pohyb.
2. Zatlačte inhibitor spuštění směrem ven. (Obr. 26)
3. Uvolněte inhibitor spuštění a ujistěte se, že se vrátí do své výchozí polohy.

Bezpečnostní pokyny týkající se akumulátorů

VÝSTRAHA: Přečtěte si všechny bezpečnostní a všeobecné pokyny. Při nedodržení bezpečnostních a všeobecných pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění. Veškeré bezpečnostní informace a obecné pokyny uschovejte pro budoucí použití.

• Tyto bezpečnostní pokyny se vztahují pouze na 18V dobíjecí Li-ion baterie pro systém POWER FOR ALL.
• Dobíjecí baterii používejte pouze v produktech od partnerů systému POWER FOR ALL. Dobíjecí 18V baterie označené symbolem POWER FOR ALL jsou plně kompatibilní s následujícími výrobky:
  – Všechny výrobky 18V bateriového systému POWER FOR ALL. – Všechny 18V výrobky od partnerů systému POWER FOR ALL.
• Dodržujte doporučení týkající se baterie uvedená v návodu k používání výrobku. Pouze tímto způsobem lze dobíjecí baterii a výrobek používat bez nebezpečí a chránit dobíjecí baterii před nebezpečným přetížením.
• Baterie nabíjejte pouze pomocí nabíječek doporučených výrobcem nebo partnery systému POWER FOR ALL. Nabíječka vhodná pro jeden typ baterie může při použití s jinou baterií představovat nebezpečí požáru.
• Baterie se dodává částečně nabitá. Aby byla zajištěna plná kapacita baterie, před prvním použitím elektrického nástroje zcela nabijte baterii v nabíječce baterií.
• Baterie uchovávejte mimo dosah dětí.
• Neotevírejte baterii. Hrozí nebezpečí zkratu.
  • V případě poškození a nesprávného použití baterie může dojít k úniku výparů. Baterie se může vznítit nebo explodovat. Ujistěte se, že je prostor dobře větraný, a vyhledejte lékařskou pomoc, pokud se u vás vyskytnou nežádoucí účinky. Výpary mohou dráždit dýchací systém.
• Při nesprávném použití nebo při poškození baterie může dojít k vytečení hořlavé kapaliny z baterie. Je třeba vyvarovat se kontaktu s touto kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Pokud se kapalina dostane do kontaktu s očima, vyhledejte další lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění nebo popáleniny.
• Pokud je baterie poškozená, může dojít k vytečení kapaliny, která může pokrýt okolní povrchy. Zkontrolujte příslušné díly. Vyčistěte tyto díly nebo je v případě potřeby vyměňte.
• Baterie se nesmí zkratovat. Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů,

hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít k popáleninám nebo k požáru.

• Baterie může být poškozena špičatými předměty, jako jsou hřebíky nebo šroubováky, nebo vnější silou. Může dojít k vnitřnímu zkratu, který způsobí, že se baterie spálí, bude kouřit, exploduje nebo se začne přehřívat.
• Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis.
• Chraňte baterii před teplem, např. před nepřetržitým intenzivním slunečním světlem, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.
• Baterii ve výrobku používejte pouze při okolní teplotě v rozsahu 0 °C – +40 °C.
• Baterii skladujte pouze při okolní teplotě v rozsahu -20 °C – +50 °C. Například nenechávejte baterii v létě v autě. Při teplotách < 0 °C může u některých zařízení dojít ke ztrátě výkonu.
• Baterii nabíjejte pouze při okolní teplotě v rozsahu 0 až 35 °C. Dobíjecí baterii nabíjejte pomocí kabelu USB pouze při okolní teplotě v rozsahu 10 až 35 °C. Nabíjení mimo tento teplotní rozsah může zvýšit riziko poškození baterie a představovat nebezpečí požáru.

Bezpečnostní pokyny pro nabíječku baterií

VÝSTRAHA: Přečtěte si všechny bezpečnostní a všeobecné pokyny. Při nedodržení bezpečnostních a všeobecných pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění. Tyto pokyny uchovávejte na bezpečném místě. Nabíječku používejte pouze v případě, že můžete plně posoudit všechny funkce a provádět je bez omezení, nebo pokud jste obdrželi příslušné pokyny.

• Tato nabíječka není určena pro použití dětmi nebo osobami s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností či znalostí. Tuto nabíječku mohou používat děti od 8 let nebo osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatkem zkušeností nebo znalostí pod dohledem osoby odpovědné za jejich bezpečnost nebo pokud je tato osoba poučila o bezpečném provozu nabíječky a rozumí souvisejícím nebezpečím. V opačném případě hrozí nebezpečí provozních chyb a zranění.
• Dohlížejte na děti během používání, čištění a údržby. Tím zajistíte, že děti si s nabíječkou nebudou hrát.
• Nabíjejte pouze 18V baterie systému POWER FOR ALL s kapacitou 1,5 Ah. Napětí baterie musí odpovídat nabíjecímu napětí nabíječky. Nenabíjejte

baterie, které nejsou určené k dobíjení. V opačném případě hrozí nebezpečí požáru a výbuchu.

• Nabíječku používejte pouze v uzavřených prostorách a nevystavujte ji vlhkému prostředí. Pokud do elektrického nástroje vnikne voda, zvyšuje se nebezpečí úrazu elektrickým proudem.
• Udržujte nabíječku čistou. Nečistoty představují nebezpečí úrazu elektrickým proudem.
• Před použitím vždy zkontrolujte nabíječku, kabel a zástrčku. Pokud zjistíte jakékoli poškození, přestaňte nabíječku používat. Neotevírejte nabíječku sami a nechte ji opravit pouze společností Husqvarna nebo autorizovaným servisním střediskem pro poprodejní služby, které používá výhradně originální náhradní díly. Poškozené nabíječky, kabely a zástrčky zvyšují nebezpečí úrazu elektrickým proudem.
• Neprovozujte nabíječku na povrchu, který se může snadno vznítit (např. na papíře, textilu atd.) nebo v hořlavém prostředí. V důsledku zahřivání nabíječky během provozu hrozí nebezpečí požáru.
• Nezakrývejte větrací otvory nabíječky. V opačném případě se nabíječka může přehřát a přestane správně fungovat.
• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru.
  • V případě poškození a nesprávného použití baterie může také dojít k úniku výparů. Ujistěte se, že je prostor dobře větraný, a vyhledejte lékařskou pomoc, pokud se u vás vyskytnou nežádoucí účinky. Výpary mohou dráždit dýchací systém.
• V nevhodných podmínkách může dojít k vytečení kapaliny z baterie. Je třeba vyvarovat se kontaktu s touto kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Pokud se kapalina dostane do kontaktu s očima, vyhledejte další lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění nebo popáleniny.
• Produkty prodávané pouze ve Velké Británii: Váš výrobek je vybaven elektrickou zástrčkou schválenou dle BS 1363/A s vnitřní pojistkou (schválenou dle ASTA pro BS 1362). Pokud zástrčka není vhodná pro zásuvky, je nezbytné, aby ji zástupce autorizovaného zákaznického servisu odpojil a instaloval na její místo vhodnou zástrčku. Náhradní zástrčka by měla mít stejnou jmenovitou hodnotu pojistky jako původní zástrčka. Poškozenou zástrčku je nutné zlikvidovat, aby se předešlo možnému nebezpečí úrazu elektrickým proudem a nikdy ji nevkládejte do jiné elektrické zásuvky.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Neúmyslnému spuštění během údržby můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0 a vyjmete baterii. Před započetím údržby vyčkejte minimálně 5 sekund.
• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Rozsáhlejší zásahy a profesionální opravy musí provést schválený servisní pracovník. Pro další informace se obrat'te na nejbližšího servisního pracovníka.
• Správným provedením údržby zvýšíte životnost výrobku a snížíte nebezpečí nehod.
• Poškozené, opotřebené či prasklé součásti vyměňte. Vždy používejte originální náhradní díly od výrobce. Jiné náhradní díly mohou výrobek poškodit a zvýšit riziko nehod.

• Abyste zabránili zranění, neodstraňujte ani neupravujte bezpečnostní zařízení.

• Při manipulaci s žacím ústrojím používejte silné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

• Pro dosažení nejlepšího výsledku a bezpečnosti zajistěte, aby byla ostří nože čistá a ostrá.
• Zajistěte pravidelné kontroly a provádění potřebného seřízení a oprav výrobku u servisního pracovníka.
• Dodržujte pokyny pro výměnu příslušenství. Používejte výhradně příslušenství od výrobce.
• Pokud není výrobek, baterie a nabíječka baterií právě v provozu, uchovávejte je samostatně v suchém, vnitřním a uzamčeném prostoru. Zajistěte, aby k výrobku, baterii či nabíječce baterií neměly přístup děti ani nepovolané osoby.

Montáž

Úvod

VÝSTRAHA: Před montáží produktu si pročtěte kapitolu bezpečnosti.

VÝSTRAHA: Neúmyslnému spuštění během montáže můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund.

Nastavení výšky řídítek

Výrobek má volný rozsah nastavení výšky řídítek. Řídítka lze nastavit na příslušnou výšku mezi dvěma danými body.

1. Nastavte výrobek do provozní polohy. Viz část Nastavení výrobku do provozní polohy na strani 61.
2. Otočte upevňovací knoflíky na řídítkách proti směru hodinových ručiček. (Obr. 27)
3. Vytáhněte řídítka do vhodné polohy.
4. Vyrovnejte obě strany řídítek.

VAROVÁNÍ: Pokud nejsou obě strany řídítek ve stejné výšce, výrobek se poškodí.

1. Otočte upevňovací knoflíky na řídítkách ve směru hodinových ručiček.
2. Upevňovací knoflíky zcela utáhněte.

Nasazení koše na trávu

1. Zvedněte zadní kryt.

2. Vyjměte mulčovací vložku.

3. Upevněte sběrací koš k hornímu okraji podvozku.
4. Umístěte spodní část koše na trávu proti kanálu výhozu trávy. (Obr. 28)

VAROVÁNÍ: Zkontrolujte, zda koš na trávu správně těsně přiléhá k šasi výrobku.

Montáž mulčovací vložky

1. Zvedněte zadní kryt a vyjměte koš na trávu.
2. Zatlačte mulčovací vložku do kanálu výhozu trávy, dokud neuslyšite cvaknutí. (Obr. 29)

Instalace háku na stěnu

• Namontujte hák uvnitř.
• Udržujte hák mimo sluneční světlo a při okolní teplotě -10 °C až +70 °C.
• Namontujte hák na sádrokartonovou stěnu, dřevo nebo betonovou stěnu.

VAROVÁNÍ: Ujistěte se, že zed' unese zatížení minimálně 30 kg.

- Upevněte hák na stěnu pomocí 3 šroubů (A). V případě potřeby použijte hmoždinky (B). (Obr. 30)

VAROVÁNÍ: Ujistěte se, že jsou šrouby vhodné pro použití do konkrétního typu zdi.

- Informace o dostupném příslušenství pro skladování vašeho výrobku získáte u servisního pracovníka Husqvarna.

Provoz

Úvod

VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.
• Informace o dílech a servisu a nápověda pro tyto položky.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.
2. V aplikaci Husqvarna Connect se zaregistrujte.
3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Povšimněte si: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Další informace získáte u svého prodejce poskytujícího servis.

Nastavení výrobku do provozní polohy

1. Otočte knoflíky řídítek do nezajištěné polohy. (Obr. 31)
2. Zvedněte řídítka nahoru, dokud neuslyšíte cvaknutí. (Obr. 32)

VAROVÁNÍ: Zkontrolujte, zda kabely nejsou příliš napnuté. Pokud je kabel příliš napnutý, může při složení řídítek do přepravní polohy dojít k jeho poškození.

VÝSTRAHA: Zkontrolujte, zda jsou řídítka zcela vyklopena a v zajištěné poloze.

1. Nastavte výšku řídítek. Viz část Nastavení výšky řídítek na strani 60

Nastavení výšky sečení

1. Chcete-li zvýšit výšku sečení, posuňte páku pro nastavení výšky sečení dozadu.
2. Posunem páky pro nastavení výšky sečení dopředu výšku sečení snížíte. (Obr. 33)

VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí.

Baterie

VÝSTRAHA: Před použitím baterie je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Rovněž je nezbytné, abyste si přečetli a pochopili návod k používání baterie a nabíječky baterií.

Baterii i nabíječku skladujte za správné okolní teploty.

	Okolní teplota
Provoz baterie ve výrobku	0 °C – +40 °C
Nabíjení baterie 0 °C	– +35 °C

Nabití baterie

Před prvním použitím baterii nabijte.

Povšimněte si: Proces nabíjení je možný pouze v případě, že teplota baterie je v povoleném teplotním rozsahu pro nabíjení (0–45 °C).

1. Připojte napájecí kabel nabíječky k uzemněné zásuvce.

VAROVÁNÍ: Ujistěte se, že zásuvka má správné napětí a frekvenci.

1. Vložte baterii do nabíječky baterií. Baterie je připojena k nabíječce, když bliká zelená kontrolka LED. (Obr. 34)
2. Baterie je plně nabitá, když svítí zelená kontrolka LED na nabíječce. Baterii nabíjejte maximálně po dobu 24 hodin.
3. Odpojte nabíječku ze zásuvky.

VAROVÁNÍ: Netahejte za napájecí kabel.

1. Vyjměte baterii z nabíječky.

Kontrolka LED stavu baterie na nabíječce

Červená kontrolka LED (A) a zelená kontrolka LED (B) na nabíječce ukazují stav baterie. Viz část Odstraňování problémů s nabíječkou baterií na strani 64.

(Obr. 35)

Kontrolka LED Stav baterie
Zelená kontrolka LED ry-chle bliká.	Baterie se nabíjí.
Zelená kontrolka LED po-malu bliká.	Baterie je nabitá na 80 %.
Svítí zelená kontrolka LED.	Baterie je plně nabitá.
Svítí červená kontrolka LED.	Viz část Odstraňování problémů s nabíječkou baterií na strani 64.
Červená kontrolka LED rychle bliká.	Viz část Odstraňování problémů s nabíječkou baterií na strani 64.

Kontrolka LED stavu baterie na výrobku

Když je baterie instalována ve výrobku, kontrolky LED na výrobku zobrazují stav baterie.

(Obr. 36)

Kontrolka LED	Stav baterie
Svítí kontrolky LED 1, 2 a 3.	Plně nabitá.
Svítí kontrolky LED 1 a 2.	Dostatečně nabitá.
Svítí kontrolka LED 1.	Úroveň nabití baterie je nízká.
Bliká kontrolka LED 1.	Baterie je vybitá. Indikátor stavu baterie bliká. Nabijte baterii. Viz část Nabití baterie na strani 61.

Spuštění výrobku

1. Otevřete víko baterie.
2. Vložte nabitou baterii do držáku baterie.
3. Otočte bezpečnostní klíček do polohy 1. (Obr. 37)
4. Postavte se za výrobek.
5. Povolte inhibitor spouštění. (Obr. 26)
6. Zatlačte rukojet' brzdy motoru směrem k řídítkům. (Obr. 38)

Funkce vysokého zatížení

Když výrobek seká dlouhou či mokrou trávu, motor automaticky zvýší své otáčky. Když není režim vysokého zatížení potřeba, motor se vrátí do standardního režimu.

Zastavení motoru

Během provozu se může nůž a motor dočasně zastavit z důvodu překážek, jako je například nahromadění trávy pod krytem žacího ústrojí. Viz část Čištění výrobku na strani 63.

VÝSTRAHA: Před kontrolou stavu žacího ústrojí uvolněte rukojeť brzdy motoru, otočte bezpečnostní klíček do polohy 0, vyjměte baterii a počkejte minimálně 5 sekund. Pokud byste pouze odstranili překážku provozu, hrozí riziko poranění náhodným spuštěním výrobku.

Zastavení výrobku

VÝSTRAHA: Než ponecháte výrobek bez dozoru, otočte bezpečnostní klíček do polohy 0.

1. Zastavte motor uvolněním rukojeti brzdy motoru. (Obr. 39)
2. Otevřete víko baterie a otočte bezpečnostní klíček do polohy 0. (Obr. 40)
3. Chcete-li baterii vyjmout, stiskněte tlačítko pro uvolnění baterie a baterii vytáhněte. (Obr. 41)
4. Pokud je baterie slabá, nabijte ji. Více informací naleznete v části Nabití baterie na strani 61.

Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.
• Nesekejte více než 13 výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.
• Udržujte kryt žacího ústrojí čistý. Nahromaděná tráva a nečistoty na vnitřní straně krytu žacího ústrojí mohou snížit výsledek sečení. Další informace jsou uvedeny v části Čištění výrobku na strani 63.

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu.

Podrobnější informace jsou uvedeny v části www.husqvarna.com.

Plán údržby

Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně.

U údržby označené symbolem * vyhledejte pokyny v části Bezpečnost na strani 54.

	Každé použití	Měsíčně	Každou sezónu
Provedte běžnou kontrolu. X
Vyčistěte výrobek. X
Zkontrolujte inhibitor spuštění. * X
Zkontrolujte, zda nejsou vadná bezpečnostní zařizení výrobku. * X
Zkontrolujte žací ústrojí. X
Zkontrolujte kryt žacího ústrojí. * X
Zkontrolujte rukojeť brzdy motoru. * X
Zkontrolujte, zda není baterie poškozena. X
Zkontrolujte úroveň nabití baterie. X
Zkontrolujte, zda na baterii funguje tlačítko pro uvolnění baterie a zda baterie drží ve výrobku.	X
Zkontrolujte, zda není nabíječka baterií poškozena a ujistěte se, že funguje správně.		X
Zkontrolujte připojení mezi baterií a výrobkem. Rovněž zkontrolujte připojení mezi baterií a nabíječkou baterií.			X

Provedení běžné kontroly

• Zajistěte, aby byly matice a šrouby na výrobku správně dotažené.
• Zkontrolujte, že kabely výrobku nejsou na místě, kde by mohlo dojít k jejich poškození.

Čištění výrobku

• Plastové části čistěte čistou a suchou utěrkou.
• Nečistěte výrobek vodou. Voda může proniknout do baterie nebo motoru a způsobit zkrat nebo poškození výrobku.
• K čištění výrobku nepoužívejte vodu pod vysokým tlakem.
• Motor nesmí být přímo oplachován vodou.
• Pomocí kartáče odstraňte listí, trávu a nečistoty.

Čištění baterie nebo nabíječky baterií

VÝSTRAHA: Baterii ani nabíječku baterií nečistěte vodou.

VÝSTRAHA: K čištění baterie nepoužívejte žádné chemické látky.

• Než vložíte baterii do nabíječky, zkontrolujte, zda jsou baterie a nabíječka baterie čisté a suché.
• Očistěte kontakty baterie stlačeným vzduchem nebo použijte měkkou a suchou utěrku.
• Očistěte povrch baterie a nabíječku baterie měkkou a suchou utěrkou.

Kontrola žacího ústrojí

VÝSTRAHA: Neúmyslnému spuštění můžete zabránit tak, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund.

VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození a prasklin. Poškozené žací ústrojí vždy vyměňte.
2. Prohlédněte nůž a zkontrolujte, zda není poškozený nebo tupý.

Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko.

Postup výměny nože

Viz část Technické údaje na strani 68, kde naleznete informace o správném typu nože.

VÝSTRAHA: Nůž zajistěte dřevěným špalíkem, abyste při výměně zabránili

zranění prstů. Při vypnutém motoru lze nožem pohybovat a hrozí nebezpečí zachycení prstů mezi nožem a nepohyblivými součástmi.

1. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 42)
2. Demontujte šroub nože.
3. Demontujte nůž.
4. Prohlédněte držák nože a šroub nože a zkontrolujte, zda nejsou poškozené.
5. Prohlédněte hřídel motoru a ujistěte se, že není ohnutý.
6. Při montáží nového nože nasměrujte zahnuté konce nože ve směru krytu žacího ústrojí. (Obr. 43)
7. Zkontrolujte, zda je nůž zarovnaný se středem hřídele motoru.
8. Zajistěte nůž pomocí dřevěného špalíku. Nasaděte pružnou podložku a utáhněte šroub a podložku utahovacím momentem 23-28 Nm. (Obr. 44)
9. Otočte nožem rukou a zkontrolujte, zda se volně otáčí.

VÝSTRAHA: Používejte odolné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Nastartujte výrobek a provedte test nože. Pokud není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé.

Odstraňování problémů

Odstraňování problémů s nabíječkou baterií

Kontrolka LED na nabíječce baterií	Příčina Řešení
Zelená kontrolka LED svítí a červená kon-trolka LED bliká.	Baterie není správně nainstalo-vána v nabíječce.	Vyjměte baterii z nabíječky a znovu ji instalujte do nabí-ječky.
	Konektory baterie jsou znečiště-né.	Očistěte konektory baterie.
	Nabíječka zjistila vnitřní chybu. Zkontrolujte, že jsou všechny baterie zcela zasunuty.Odpojte síťovou zástrčku a znovu ji zapojte. Pokud se chyba objeví znovu, nechte nabíječku zkontrolovat v au-torizovaném servisním středisku pro výrobky Husqvarna.
	Baterie je vadná. Vyměňte baterii.
Červená kontrolka LED svítí a zelená kontrolka LED nesví-tí.	Teplota baterie je mimo rozsah pro nabíjení.	Počkejte, dokud teplota baterie nebude opět v povole-ném teplotním rozsahu pro nabíjení (0–45 °C).
Zelená kontrolka LED a červená kontrolka LED nesvítí.	Nabíječka není správně připoje-na k elektrické zásuvce.	Zapojte nabíječku baterií do síťové zásuvky.
	Vadná elektrická zásuvka. Připojte	nabíječku baterií ke zdroji s napětím a frekvencí uvedenými na typovém štítku.
	Kabel nabíječky je vadný. Obrat'te	se na schválený servis.
	Nabíječka baterií je vadná.
Jiné chyby.	Pokud se objeví jiná chyba, ujistěte se, že je výrobek vypnutý, vyjměte baterii a obrat'te se na schváleného servisního pracovníka.

Odstraňování problémů se sekačkou na trávu

Varovná kontrolka (chybová kontrolka LED) se nachází v zadní části výrobku za víkem baterie.

Problém Chybová kontrolkaLED (počet bliknutí)	Příčina Řešení
Bliká chybová kontrolka LED. Vý-robek nepracuje správně.	5 Nůž je zablokovaný. Otočte bezpečnostní klíček do polo-hy 0, aby nedošlo k náhodnému spuště-ní. Vyjměte baterii a počkejte alespoň 5 sekund. Odstraňte případné překážky a zkontrolujte, zda se nůž může volně otáčet. Pokud potíže přetrvávají, obrat’te se na schváleného servisního pracovní-ka.	Zvyšte výšku sečení. Viz část Nastavení výšky sečení na strani 61.
	Otáčky motoru klesnou příliš nízko a motor se zastaví.
	10 Došlo k přehřátí ovládání mo-toru.	Zastavte motor a počkejte, než vychlad-ne.
Bliká chybová kontrolka LED. Výrobek se vypíná.	22 Teplota baterie je příliš vyso-ká, protože teplota v pracov-ním prostředí je příliš vysoká.	Před opětovným spuštěním stroje vyjmě-te baterii ze stroje a počkejte, až vy-chladne. Zkontrolujte, že je okolní teplota správná. Baterii používejte při teplotách od 0 °C do +40 °C. Pokud problém pře-trvává, obraťte se na schváleného ser-visního zástupce.
		Teplota baterie je příliš vyso-ká, protože motor je přetíže-ný.
		Zvyšte výšku sečení. Viz část Nastavení výšky sečení na strani 61. Pokud potíže přetrvávají, obraťte se na schváleného servisního pracovníka.
	0 Selhání konektoru baterie. Zkontrolujte konektor baterie.
	3 Motor je přetížený.	Zvyšte výšku sečení. Viz část Nastavení výšky sečení na strani 61.
	9 Chyba baterie nebo žádný signál z baterie.	Vložte správně baterii do výrobku a zkontroluje konektor baterie. Pokud chybová kontrolka LED na baterii bliká, vyhledejte informace v části Odstraňová-ní problémů s nabiječkou baterií na stra-ni 64. Pokud potíže přetrvávají, obraťte se na schváleného servisního pracovní-ka.
	8 Baterie je slabá. Nabijte baterii. Viz část	Nabití baterie na strani 61.
	12 Nesprávné spuštění. Rukojeť brzdy motoru byla aktivována před spuštěním motoru.	Uvolněte rukojeť brzdy motoru a počkej-te přibližně 5 sekund. Opětovným zatla-čením rukojeti brzdy motoru dolů výro-bek spustíte.
Jiné chyby. Pokud se objeví jiná chyba, otočte bezpečnostní klíček do polohy 0, vyjměte baterii a obraťte se na schváleného servisního pracovníka.

Přeprava, skladování a likvidace

Úvod

VÝSTRAHA: Neúmyslnému spuštění během přepravy a skladování můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund.

Nastavení produktu do přepravní polohy

1. Sundejte koš na trávu a ujistěte se, že je prázdný.

2. Otočte upevňovací knoflíky na řídítkách proti směru hodinových ručiček do nezajištěné polohy. (Obr. 45)

3. Zatlačte řídítka směrem k zadnímu krytu.

4. Otočte upevňovací knoflíky na řídítkách ve směru hodinových ručiček do zajištěné polohy.
5. Otočte knoflíky řídítek do nezajištěné polohy. (Obr. 46)
6. Sklopte řídítka, dokud neuslyšíte cvaknutí. (Obr. 47)

Viz část Nastavení výrobku do polohy pro uskladnění na strani 67, kde naleznete informace o skladování výrobku.

Přeprava

- Na dodané Li-ion baterie se vztahují požadavky legislativy o nebezpečném zboží.

• Při komerční přepravě musí být dodrženy speciální požadavky na balení a označení.
• Při přípravě výrobku k přepravě nezapomeňte dbát předpisů pro nebezpečné materiály. Mohou platit místní předpisy.
• Při přepravě vždy vyjměte baterii.
• Přelepte konektory baterie páskou a zajistěte, aby se baterie při přepravě nemohla pohybovat.
• Během přepravy výrobek zajistěte.

Skladování

• Před uložením nechte výrobek vychladnout.
• Při skladování baterii vždy vyjímejte.
• Abyste zabránili nehodám, zajistěte, aby při skladování nebyla baterie připojená k výrobku.
• Nabíječku baterií uchovávejte na uzavřeném a suchém místě.
• Baterii a nabíječku baterií uchovávejte na suchém místě, kde nehrozí vlhkost či mráz.
• Při skladování baterii odpojte od nabíječky baterii.
• Neskladujte baterii v místech, kde může docházet k výbojům statické elektriny. Neskladujte baterii v kovovém obalu.
• Umístěte výrobek na místo, kde je teplota v rozsahu -20 až +50 °C.
• Baterii uchovávejte na místě s teplotou mezi -20 a +50 °C a mimo dosah slunečních paprsků.
• Nabíječku baterie skladujte na suchém a uzavřeném místě, kde nemrzne.
• Ujistěte se, že je baterie před dlouhodobým uskladněním čistá a nabitá.
• Produkt, baterii a nabíječku baterií skladujte v uzamčeném prostoru mimo dosah dětí a nepovolaných osob.
• Vyčistěte výrobek a ujistěte se, že je koš na trávu prázdný.
• Provedte postupy údržby uvedené v tomto návodu k používání. Viz část Údržba na strani 63.
• Před dlouhodobým skladováním provedte kompletní údržbu výrobku.

Nastavení výrobku do polohy pro uskladnění

VÝSTRAHA: Neúmyslnému spuštění během přepravy a skladování můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund.

1. Vyjměte baterii.
2. Nastavte výrobek do přepravní polohy. Viz část Nastavení produktu do přepravní polohy na strani 66
3. Přesuňte výrobek na místo skladování.

Skladování výrobku na zemi ve vodorovné poloze

1. Nastavte výrobek do polohy pro uskladnění. Viz část Nastavení výrobku do polohy pro uskladnění na strani 67.
2. Připevněte koš na trávu. Viz část Připevnění koše na trávu na strani 67.
3. Skladujte výrobek na zemi ve vodorovné poloze. (Obr. 48)

Skladování výrobku na zemi ve svislé poloze

1. Nastavte výrobek do polohy pro uskladnění. Viz část Nastavení výrobku do polohy pro uskladnění na strani 67.
2. Zvedněte výrobek za zvedací body na řídítkách a umístěte výrobek svisle na rovný povrch. (Obr. 49)

VÝSTRAHA: Nezvedejte výrobek za kryt žacího ústrojí. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Připevněte koš na trávu. Viz část Připevnění koše na trávu na strani 67.
2. Zkontrolujte, zda je výrobek stabilní a obě opěrné nohy se dotýkají podlahy.
3. Skladujte výrobek na zemi ve svislé poloze. (Obr. 50)

Skladování výrobku ve svislé poloze na dodaném háku

VÝSTRAHA: Výrobek zavěste na stěnu pouze pomocí dodaného háku.

1. Namontujte dodaný hák. Viz část Instalace háku na stěnu na strani 60.
2. Nastavte výrobek do polohy pro uskladnění. Viz část Nastavení výrobku do polohy pro uskladnění na strani 67.
3. Zvedněte výrobek za zvedací body na řídítkách. (Obr. 49)

VÝSTRAHA: Nezvedejte výrobek za kryt žacího ústrojí. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zavěste výrobek svisle na dodaný hák. Viz část Instalace háku na stěnu na strani 60. (Obr. 51)

2. Zkontrolujte, zda výrobek správně visí a je stabilní na obou tyčích háku.

3. Připevněte koš na trávu. Viz část Připevnění koše na trávu na strani 67.

Připevnění koše na trávu

1. Koš na trávu připevněte k drázce na přední straně výrobku. (Obr. 52)

2. Spodní část koše na trávu zatlačte na zvedací bod, dokud neuslyšite cvaknutí. (Obr. 53)

Likvidace

Symboly na výrobku nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Musí být odevzdán do příslušné recyklační stanice pro recyklaci elektrických a elektronických zařízení.

Zajištěním odpovídající likvidace tohoto výrobku pomůžete zabránit potenciálnímu negativnímu dopadu na životní prostředí a zdraví lidí, který by jinak mohl být důsledkem nesprávné likvidace tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku

získáte na městském úřadě, u služby zajišťující zpracování domácího odpadu nebo v prodejně, kde jste výrobek zakoupili.

(Obr. 54)

Pouze pro země EU: Podle směrnice 2006/66/ES musí být vadné nebo použité bateriové zdroje nebo baterie shromažďovány odděleně a likvidovány ekologicky.

Pouze pro Spojené království: Podle nařízení o odpadních bateriích a akumulátorech z roku 2009 (SI 2009/890) (ve znění pozdějších předpisů) musí být bateriové zdroje / baterie, které již nelze používat, shromažďovány odděleně a likvidovány ekologicky.

Technické údaje
Technické údaje

	Aspire LC34-P4A
Žací motor
Typ motoru BLDC (bezkomutátorový) 18 V
Otáčky motoru – jmenovité, ot/min 3 000
Otáčky motoru – vysoké zatížení, ot/min 3500
Výkon motoru – max., kW 0,7
Výkon motoru – jmenovitý, kW 0,5
Hnací motor
Výkon motoru – jmenovitý, kW Není k dispozici
Rychlost vlastního pojezdu, km/h Není k dispozici
Úrovně rychlosti Není k dispozici
Hmotnost
Hmotnost bez koše (bez baterie), kg 11,5
Hmotnost s košem (vč. 1x P4A 18-B72), kg 13,5
Baterie
Typ baterie Lithium-iontová
Doba provozu baterie
Provozní doba baterie, min 9	60
Emise hluku 10
Hladina akustického výkonu, změřená dB (A) 86
Hladina akustického výkonu, zaručená LWA dB (A) 87
Hladiny hluku 11
Hladina akustického tlaku na sluch obsluhy, dB (A) 74
Úrovně vibrací ^12
Řídítka, m/s ^2	0,5
Žací ústrojí
Výška sečení, mm 30–65
Šířka sečení, cm 34
Nůž standardní Combi 5375561-10
Příslušenství nože Není k dispozici
Kapacita koše na trávu, I 30

Schválené baterie

Tento výrobek lze používat se všemi bateriemi POWER FOR ALL. Pokud chcete dosáhnout optimálního výkonu,

doporučujeme používat baterie s kapacitou minimálně 4,0 Ah.

Baterie P4A 18-B45 P4A 18-B72
Typ Lithium-iontová Lithium-iontová
Kapacita baterie, Ah 2,5 4,0
Jmenovité napětí, V 18 18
Hmotnost, kg 0,35 0,65
Počet článků (Li-ion) 5 10

Schválené nabíječky baterií

Nabíječka baterií	P4A 18-C70
Vstupní napětí, V	220–240
Frekvence, Hz	50–60
Výkon, W	70

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek:

Popis Sekačka na trávu
Značka Husqvarna
Typ/Model Aspire LC34-P4A
Identifikace Výrobní čísla od roku 2022 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Nařízení Popis
2006/42/ES „o strojních zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
2011/65/EU	„o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“

a že byly použity následující normy nebo technické specifikace: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021, EN IEC 63000:2018

Oznámený subjekt: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden obdržel osvědčení o shodě se směrnicí rady 2000/14/ES, postup posouzení shody: Dodatek VI.

Informace o emisích hluku najdete v části Technické údaje na strani 68 Huskvarna, 2022-10-24

$$ \Delta \operatorname {d u} $$

Claes Losdal, ředitel vývoje zahradního sortimentu, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

licence

Záruka se nevztahuje na vady vzniklé běžným opotřebením, nedbalostí, vadným používáním, neautorizovanou opravou sacího zařízení připojeného k nesprávnému napětí.

Všechna práva vyhrazena.

Redistribuce a použití ve zdrojových a binárních formách, s úpravami nebo bez nich, jsou povoleny za předpokladu, že jsou splněny následující podmínky:

• Redistribuce zdrojového kódu musí obsahovat výše uvedené upozornění na autorská práva, tento seznam podmínek a následující zřeknutí se odpovědnosti.
• Redistribuce v binární formě musí obsahovat výše uvedené upozornění na autorská práva, tento seznam podmínek a následující zřeknutí se odpovědnosti v dokumentaci nebo jiných materiálech poskytnutých s distribucí.
• Název společnosti STMicroelectronics ani názvy jejích přispěvatelů nesmí být použity k propagaci ani v rámci reklamních aktivit spojených s výrobky odvozenými od tohoto softwaru bez předchozího písemného souhlasu.

TENTO SOFTWARE POSKYTUJÍ DRŽITELÉ AUTORSKÝCH PRÁV A PŘISPĚVATELÉ „TAK, JAK JE“, A VEŠKERÉ VÝSLOVNÉ ČI PŘEDPOKLÁDANÉ ZÁRUKY, VČETNĚ, MIMO JINÉ, PŘEDPOKLÁDANÝCH ZÁRUK OBCHODOVATELNOSTI A VHODNOSTI PRO KONKRÉTNÍ ÚČEL, JSOU VYLOUČENY. ZA ŽÁDNÝCH OKOLNOSTÍ NEPONESE VLASTNÍK AUTORSKÝCH PRÁV ANI PŘISPĚVATELÉ ZODPOVĚDNOST ZA ŽÁDNÉ PŘÍMÉ, NEPŘÍMÉ, NÁHODNÉ, ZVLÁŠTNÍ, EXEMPLÁRNÍ NEBO NÁSLEDNÉ ŠKODY (VČETNĚ, MIMO JINÉ, NÁKUPU NÁHRADNÍHO ZBOŽÍ NEBO SLUŽEB, ZTRÁTY POUŽITÍ, DAT NEBO ZISKU NEBO PŘERUŠENÍ PODNIKÁNÍ), JAKKOLI ZPŮSOBENÉ A NA ZÁKLADĚ JAKÉKOLI TEORIE ODPOVĚDNOSTI, AŤ UŽ SMLUVNÍ, OBJEKTIVNÍ ODPOVĚDNOSTI NEBO OBČANSKOPRÁVNÍM VZTAHEM (VČETNĚ NEDBALOSTI NEBO JINAK) VYPLÝVAJÍCÍ Z POUŽÍVÁNÍ TOHOTO SOFTWARU, A TO I V PŘÍPADĚ, ŽE JSOU NA MOŽNOST TAKOVÉ ŠKODY UPOZORNĚNI.

Licence Apache 2.0

Copyright © 2009–2019 Arm Limited. Všechna práva vyhrazena.

Verze 2.0, leden 2004 http://www.apache.org/licenses/PODMÍNKY POUŽITÍ, REPRODUKCE A DISTRIBUCE

1. Definice.

„Licenci“ se rozumí podmínky použití, reprodukce a distribuce definované v částech 1 až 9 tohoto dokumentu. „Poskytovatelem licence“ se rozumí vlastník autorských práv nebo subjekt oprávněný vlastníkem autorských práv, který licenci uděluje. „Právním subjektem“ se rozumí sdružení jednajícího subjektu a všech ostatních subjektů, které kontrolují tento subjekt, jsou kontrolovány tímto subjektem nebo jsou s tímto subjektem pod společnou kontrolou. Pro účely této definice se „kontrolou“ rozumí i) moc, přímá nebo nepřímá, která způsobuje řízení nebo vedení tohoto subjektu, at’ už smluvně nebo jinak, nebo ii) vlastnictví padesáti procent (50 %) nebo více akcií v oběhu, nebo iii) skutečné vlastnictví takového subjektu. „Vy“ („váš“) znamená jednotlivce nebo právní subjekt využívající oprávnění udělená touto licenci. „Zdrojovou“ formou se rozumí upřednostněná forma pro provádění úprav, včetně, mimo jiné, zdrojového kódu softwaru, zdroje dokumentace a konfiguračních souborů. „Cílovou“ formou se rozumí jakákoli forma vyplývající z mechanické transformace nebo překladu zdrojové formy, včetně, mimo jiné, sestaveného cílového kódu, vygenerované dokumentace a převodů na jiné typy médií. „Dílem“ se rozumí autorské dílo, at’ už ve zdrojové nebo cílové formě, které je zpřístupněno v rámci licence, jak je uvedeno v upozornění na autorská práva, které je zahrnuto v díle nebo které je k němu připojeno (příklad je uveden v příloze níže). „Odvozenými díly“ se rozumí jakékoli dílo, at’ už ve zdrojové nebo cílové formě, které je založeno na díle (nebo od něj odvozeno) a pro které redakční revize, anotace, zpracování nebo jiné úpravy představují jako celek původní autorské dílo. Pro účely této licence odvozená díla nezahrnují díla, která zůstávají oddělitelná od díla nebo se pouze propojují (nebo se vážou jménem) s rozhraními díla a z něho odvozených děl. „Příspěvkem“ se rozumí jakékoli autorské dílo, včetně původní verze díla a jakýchkoli úprav nebo dodatků k tomuto dílu nebo z něho odvozeným dílům, které je záměrně předloženo poskytovateli licence k zařazení do díla vlastníkem autorských práv nebo jednotlivcem či právním subjektem oprávněným k předložení jménem vlastníka autorských práv. Pro účely této definice se „předložením“ rozumí jakákoli forma elektronické, verbální nebo písemné komunikace zaslaná poskytovateli licence nebo jeho zástupcům, včetně, mimo jiné, komunikace na seznamech elektronické pošty, systémech kontroly zdrojových kódů a systémech sledování vydání, které spravuje poskytovatel licence nebo jsou spravovány jeho jménem za účelem diskutování a zlepšení díla, avšak s výjimkou komunikace, která je jasně označena nebo jinak písemně označena vlastníkem autorských práv jako „Není příspěvek“. „Přispěvatelem“ se rozumí poskytovatel licence a jakýkoli jednotlivec nebo právní subjekt, jménem kterého poskytovatel licence obdržel příspěvek, který následně začlenil do díla.

2. Udělení licence k autorským právům.

V souladu s podmínkami této licence vám každý přispěvatel tímto uděluje trvalou, celosvětovou, nevýhradní, bezplatnou, neodvolatelnou licenci k autorským právům na reprodukci, přípravu odvozených děl, veřejné zobrazení, veřejné provedení, poskytnutí sublicence a distribuci díla a takovýchto odvozených děl ve zdrojové nebo cílové formě.

3. Udělení patentové licence.

V souladu se smluvními podmínkami této licence vám každý přispěvatel tímto uděluje trvalou, celosvětovou, nevýhradní, bezplatnou, neodvolatelnou (s výjimkou případů uvedených v této části) patentovou licenci k výrobě, nechání si vyrobit, používání, nabízení k prodeji, prodeji, importování a jinému přenosu díla, kde tato licence platí pouze pro patentové nároky licencovatelné takovýmto přispěvatelem, které jsou nezbytně porušovány samotným příspěvkem (příspěvky) nebo kombinací jejich příspěvku (příspěvků) do díla, pro které byl takovýto příspěvek (příspěvky) předložen. Pokud vedete patentový spor proti jakémukoli subjektu (včetně protižaloby nebo protinároku v soudním sporu) tvrdící, že dílo nebo příspěvek začleněný do díla představuje přímé nebo nepřímé porušení patentu, poté budou veškeré patentové licence udělené vám na základě této licence pro toto dílo ukončeny ke dni podání takového sporu.

4. Redistribuce.

Kopie díla nebo jeho odvozených děl můžete reprodukovat a distribuovat na jakémkoli médiu, s úpravami nebo bez nich a ve zdrojové nebo cílové formě za předpokladu, že splňujete následující podmínky:

• Musíte dát všem ostatním příjemcům díla nebo odvozených děl kopii této licence; a
• Musíte zajistit, že jakékoli upravené soubory budou obsahovat upozornění, že jste soubory změnili; a musíte ve zdrojové formě jakýchkoli odvozených děl, která distribuujete, ponechat veškerá oznámení o autorských právech, patentech, ochranných známkách a autorství ze zdrojové formy díla, s výjimkou těch oznámení, která se nevztahují k žádné části odvozených děl; a
• Pokud dílo obsahuje textový soubor „OZNÁMENÍ“ jako součást jeho distribuce, potom jakákoli odvozená díla, která distribuujete, musí obsahovat čitelnou kopii oznámení o autorství obsažených v tomto souboru OZNÁMENÍ, s výjimkou těch oznámení, která se nevztahují k žádné části odvozených děl, alespoň na jednom z následujících míst: v textovém souboru OZNÁMENÍ distribuovaném jako součást odvozených děl; v rámci zdrojové formy nebo dokumentace, pokud je poskytována společně s odvozenými díly; nebo v rámci zobrazení generovaného odvozenými díly, pokud a kdekoli se taková oznámení třetích stran obvykle objevují. Obsah souboru OZNÁMENÍ je pouze informativní

a neupravuje licenci. Můžete přidávat vlastní oznámení o autorství v rámci odvozených děl, která distribuujete, společně s textem OZNÁMENÍ nebo jako dodatek k textu OZNÁMENÍ z díla, za předpokladu, že taková další oznámení o autorství nelze vykládat jako úpravu licence. K vašim úpravám můžete přidat vlastní prohlášení o autorských právech a můžete poskytnout další nebo jiné licenční smluvní podmínky pro použití, reprodukci nebo distribuci vašich modifikací nebo pro jakákoli takováto odvozená díla jako celek za předpokladu, že vaše použití, reprodukce a distribuce díla jinak splňují podmínky uvedené v této licenci.

5. Předkládání příspěvků.

Pokud výslovně neuvedete jinak, jakýkoli příspěvek, který jste úmyslně předložili poskytovateli licence k zařazení do díla, musí být za smluvních podmínek této licence bez jakýchkoli dalších smluvních podmínek. Bez ohledu na výše uvedené nic v tomto dokumentu nenahrazuje ani nemění podmínky jakékoli samostatné licenční smlouvy, kterou jste mohli s poskytovatelem licence uzavřít ohledně těchto příspěvků.

6. Ochranné známky.

Tato licence neuděluje povolení používat obchodní názvy, ochranné známky, značky služeb nebo názvy produktů poskytovatele licence, s výjimkou případů, kdy je to vyžadováno pro přiměřené a obvyklé použití při popisu původu díla a reprodukci obsahu souboru OZNÁMENÍ.

7. Odmítnutí záruky.

Není-li to vyžadováno příslušným zákonem nebo dohodnuto písemně, poskytovatel licence poskytuje dílo (a každý přispěvatel poskytuje své přispěvky) „TAK, JAK JE“, BEZ ZÁRUK NEBO PODMÍNEK JAKÉHOKOLI DRUHU, at’ už výslovných nebo předpokládaných, včetně, mimo jiné, jakýchkoli záruk nebo podmínek VLASTNICTVÍ, NEPORUŠENÍ PRÁV, OBCHODOVATELNOSTI nebo VHODNOSTI PRO KONKRÉTNÍ ÚČEL. Nesete výhradní odpovědnost za stanovení vhodnosti používání nebo redistribuci díla a berete na sebe veškerá rizika spojená s vaším uplatněním oprávnění v rámci této licence. 8. Omezení odpovědnosti. V žádném případě a podle žádné právní teorie, at’ už občanskoprávní (včetně nedbalosti), smluvní nebo jiné, pokud to nevyžadují platné zákony (jako jsou úmyslné a hrubě nedbalé činy) nebo tak není písemně dohodnuto, vám nebude jakýkoli přispěvatel odpovědný za škody, včetně přímých, nepřímých, zvláštních, náhodných nebo následných škod jakéhokoli charakteru, vyplývající z této licence nebo z použití nebo nemožnosti použití díla (včetně, mimo jiné, poškození v důsledku ztráty dobrého jména, zastavení práce, selhání nebo nesprávné funkce počítače nebo jakýchkoli a veškerých ostatních obchodních škod nebo ztrát), i když takový přispěvatel byl informován o možnosti takových škod.

1. Přijetí záruky nebo další odpovědnosti.

Při redistribuci díla nebo jeho odvozených děl se můžete rozhodnout nabídnout a účtovat poplatek za přijetí podpory, záruky, odškodnění nebo jiných závazků odpovědnosti nebo práv v souladu s touto licencí. Při přijímání těchto závazků však můžete jednat pouze svým jménem a na svou výhradní odpovědnost,

nikoli jménem jiného přispěvatele, a pouze pokud souhlasíte s odškodněním, obranou a zbavením každého přispěvatele jakékoli odpovědnosti, která přispěvateli vznikla, nebo nároků, které vůči němu byly uplatněny, z důvodu vašeho přijetí takové záruky nebo další odpovědnosti. KONEC SMLUVNÍCH PODMÍNEK

Registrované ochranné známky

Kód QR je registrovaná ochranná známka společnosti DENSO WAVE INCORPORATED v Japonsku.

Indhold

Indledning....74
Sikkerhed....75
Montering....81
Drift....82
Vedligeholdelse.... 84
Fejlfinding.... 85

Produkt používajte na kosenie trávy. Výrobok nepoužívajte na iné účely.

Stručný návod

(Obr. 21) Chráňte akumulátor pred teplom, napr.

(Obr. 16) Nabíjačku batérie používajte a skladuje len v interiéri.

(Obr. 17) Dvojitá izolácia.

Štítok na výrobku

(Obr. 23)

Zodpovednost' za výrobok

Bezpečnost' na pracovisku

Elektrická bezpečnost'

Používanie výrobku a starostlivost' o neho

- Použite prúdový chránič s vypínacím prúdom maximálne 30 mA.

Všeobecné bezpečnostné pokyny

Bezpečnost' pri práci

- Ak nôž narazí na predmet alebo ak cítite vibrácie, výrobok okamžite vypnite. Zastavte motor, otočte bezpečnostný klúč do polohy 0 a odstráňte batériu. Počkajte, kým sa zastavia pohyblivé časti. Skontrolujte, či nie je výrobok poškodený. Dotiahnite uvoľnené časti. Opravte akékolvek poškodenie a vymeňte poškodené diely. Opravu zverte schválenému servisnému zástupcovi.

- Pri obsluhe vždy stojte za výrobkom.

- Pri t'ahaní výrobku smerom dozadu bud'te opatrní.

Bezpečnostné zariadenia na výrobku

Kontrola krytu rezacej časti

Bezpečnost' akumulátorov

- Batériu vo výrobku používajte iba vtedy, ked'je teplota okolitého prostredia v rozsahu 0 °C – +40 °C.

Bezpečnost' nabíjačky batérií

- Nabíjačku používajte len v uzavretých priestoroch a nevystavujte ju vlhkosti. Ak sa do elektrického nástroja dostane voda, zvyšuje sa nebezpečenstvo úrazu elektrickým prúdom.

Bezpečnostné pokyny pre údržbu

VÝSTRAHA: Pred zostavením výrobku si prečítajte kapitolu o bezpečnosti.

VÝSTRAHA: Neúmyselnému spusteniu počas montáže predídete otočením bezpečnostného klůča do polohy 0, vybratím batérie a dodržaním aspoň 5- sekundovej prestávky.

1. Otočte poistné gombíky na rukovätiach v smere hodinových ručičiek.
2. Poistné gombíky utiahnite na doraz.

Montáž háku na stenu

VAROVANIE: Uistite sa, že stena udrží zát'až s hmotnost'ou minimálne 30 kg.

1. Ak chcete zvýšit' výšku rezu, posuňte páku výšky rezu smerom dozadu.
2. Ak chcete znížit' výšku rezu, posuňte páku výšky rezu smerom dopredu. (Obr. 33)

	Teplota okolitého prostredia
Prevádzka batérie vo výrobku	0 °C – +40 °C
Nabíjanie batérie 0 °C	– +35 °C

Nabíjanie batérie

Batériu nabite pred prvým použitím.

Indikátor LED stavu batérie na výrobku

VÝSTRAHA: Pred vykonávaním akejkolvek údržby si musíte prečítat' kapitolu o bezpečnosti a porozumiet' jej.

• Pred vložením batérie do nabíjačky batérií skontrolujte, či sú batéria a nabíjačka batérií čisté a suché.
• Svorky batérie čistite stlačeným vzduchom alebo mäkkou a suchou handričkou.
• Povrch batérie a nabíjačky batérií čistite mäkkou a suchou handričkou.

• Pred uskladnením nechajte výrobok vychladnút'.
• Pred uložením vždy vyberte batériu.
• Aby ste predišli nehodám, ubezpečte sa, že batéria nie je počas skladovania pripojená k výrobku.
• Nabíjačku batérie skladujte v uzavretých a suchých priestoroch.
• Batériu a nabíjačku batérie skladujte v uzavretých a suchých priestoroch, kde nie sú vystavené vlhkosti ani mrazu.
• Počas skladovania odpojte batériu od nabíjačky.

• Neskladujte batériu na mieste s výskytom statickej elektriny. Batériu nevkladajte do kovovej skrinky.

• Výrobok skladujte pri teplote okolitého prostredia v rozsahu -20 °C až +50 °C.

• Batériu skladujte pri teplote okolitého prostredia v rozsahu -20 °C až +50 °C a nevystavujte ju priamemu slnečnému svetlu.
• Nabíjačku skladujte na suchom mieste bez výskytu vlhkosti a mrazov.
• Pred dlhodobým skladovaním sa uistite, že akumulátor je čistý a nabitý.
• Výrobok, batériu a nabíjačku batérie skladujte v uzamknutom priestore mimo dosahu detí a neoprávnených osôb.
• Vyčistite výrobok a uistite sa, že zberný kôš je prázdny.
• Vykonávajte údržbu uvedenú v tomto návode na obsluhu. V časti Údržba na strane 487.
• Pred dlhodobým uskladnením vykonajte kompletný servis výrobku.

Zvislé skladovanie výrobku na dodanom háku

VÝSTRAHA: Výrobok zaveste na stenu iba pomocou dodaného háka.

1. Nainštalujte dodaný hák. V časti Montáž háku na stenu na strane 485.
2. Nastavte výrobok do skladovacej polohy. V časti Nastavenie výrobku do skladovacej polohy na strane
4. Zdvihnite výrobok za zdvíhacie body na rukoväti. (Obr. 49)

Technické údaje
Technické údaje

Nabíjačka batérie P4A 18-C70
Vstupné napätie, V 220 – 240
Frekvencia, Hz 50–60
Výkon, W 70

Vyhlásenie o zhode

Registrované ochranné známky

QR Code je registrovanou ochrannou známkou spoločnosti DENSO WAVE INCORPORATED v Japonsku.

VSEBINA

Uvod....499
Varnost....500
Montaža....506
Delovanje....507
Vzdrževanje....509
Odpravljanje težav....510
