NÁVOD K OBSLUZE LC 551VQ HUSQVARNA

• Huskvarna, 2022-09-29 Claes Losdal, мениджър "Разработки и развитие/ градински продукти", Husqvarna AB Отговорен за техническата документация 36 1906 - 005 - 21.08.2023Obsah Úvod p. 37
• Bezpečnost p. 38
• Montáž p. 41
• Provoz p. 42
• Údržba p. 43
• Přeprava, skladování a likvidace p. 46
• Technické údaje p. 47

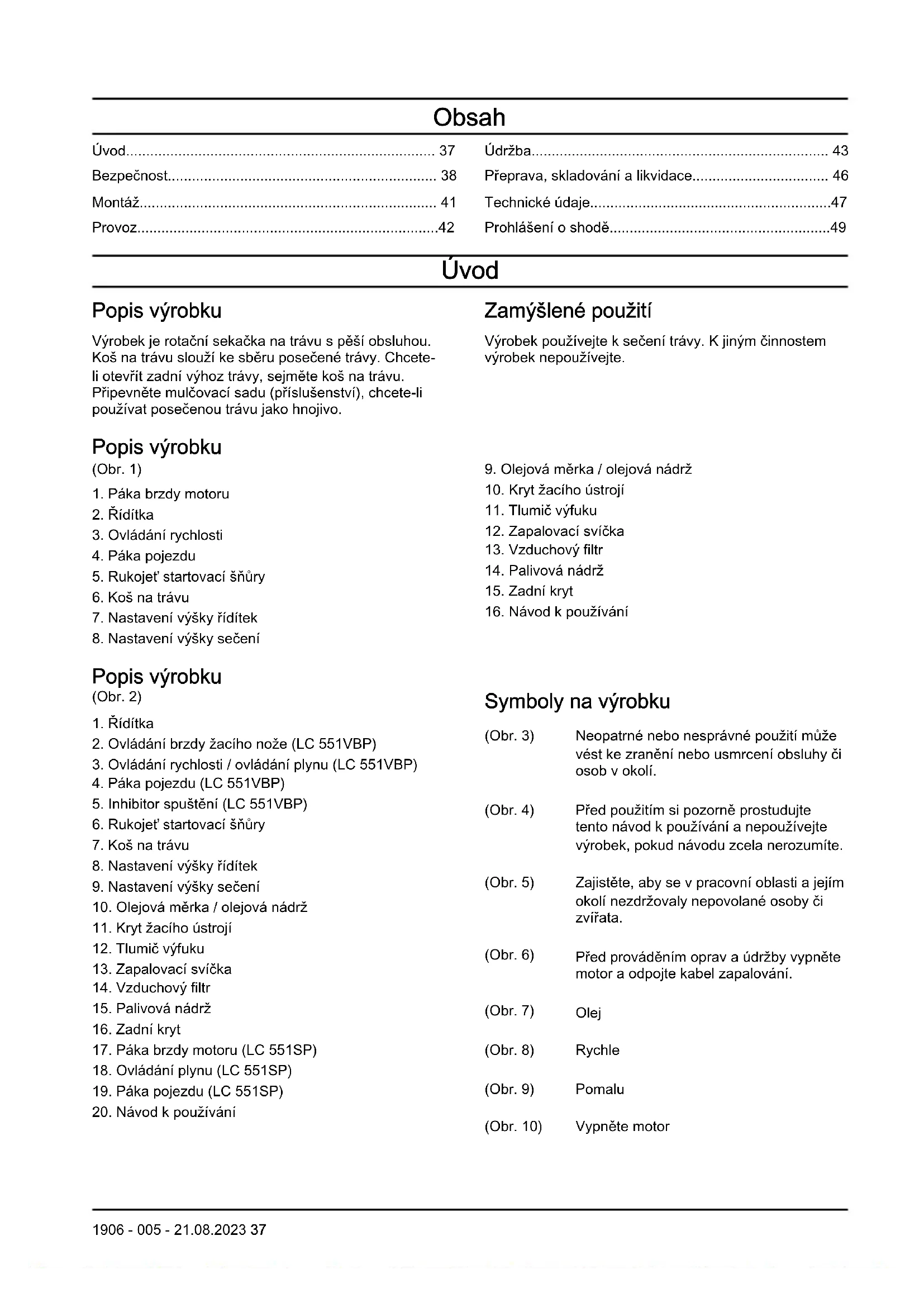

• Prohlášení oshodě Úvod Popis výrobku Výrobek je rotační sekačka na trávu spěší obsluhou. Koš na trávu slouží ke sběru posečené trávy. Chcete- li otevřít zadní výhoz trávy, sejměte koš na trávu. Připevněte mulčovací sadu (příslušenství), chcete-li používat posečenou trávu jako hnojivo. Zamýšlené použití Výrobek používejte ksečení trávy. Kjiným činnostem výrobek nepoužívejte. Popis výrobku (Obr. 1) p. 49

1. Páka brzdy motoru

3. Ovládání rychlosti

5. Rukojeť startovací šňůry

7. Nastavení výšky řídítek

8. Nastavení výšky sečení

9. Olejová měrka/ olejová nádrž

10. Kryt žacího ústrojí

12. Zapalovací svíčka

16. Návod kpoužívání

2. Ovládání brzdy žacího nože (LC 551VBP)

3. Ovládání rychlosti/ ovládání plynu (LC 551VBP)

6. Rukojeť startovací šňůry

8. Nastavení výšky řídítek

9. Nastavení výšky sečení

10. Olejová měrka/ olejová nádrž

11. Kryt žacího ústrojí

13. Zapalovací svíčka

18. Ovládání plynu (LC551SP)

19. Páka pojezdu (LC551SP)

20. Návod kpoužívání

Symboly na výrobku (Obr. 3) Neopatrné nebo nesprávné použití může vést ke zranění nebo usmrcení obsluhy či osob vokolí. (Obr. 4) Před použitím si pozorně prostudujte tento návod kpoužívání anepoužívejte výrobek, pokud návodu zcela nerozumíte. (Obr. 5) Zajistěte, aby se vpracovní oblasti ajejím okolí nezdržovaly nepovolané osoby či zvířata. (Obr. 6) Před prováděním oprav aúdržby vypněte motor aodpojte kabel zapalování. (Obr. 7) Olej (Obr. 8) Rychle (Obr. 9) Pomalu (Obr. 10) Vypněte motor 1906 - 005 - 21.08.2023 37(Obr. 11) Sytič (Obr. 12) Spojka kotouče (Obr. 13) Pozor na odvržené aodražené předměty. (Obr. 14) Ruce anohy udržujte mimo dosah rotujícího nože. (Obr. 15) Ruce anohy udržujte mimo dosah rotujících částí. (Obr. 16) Tento výrobek vyhovuje příslušným směrnicím EU. (Obr. 17) Tento výrobek vyhovuje platným předpisům Spojeného království. (Obr. 18) Štítek semisemi hluku do okolí podle směrnic apředpisů Evropské unie aSpojeného království anařízení oregulaci hluku vaustralském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena včásti Technické údaje na strani

ana štítku. (Obr. 19) Výfukové plyny obsahují oxid uhelnatý, jedovatý avelmi nebezpečný plyn bez zápachu. Nenechávejte výrobek spuštěný ve vnitřních nebo uzavřených prostorech. (Obr. 20) Nenechávejte výrobek spuštěný ve vnitřních nebo uzavřených prostorech. (Obr. 21) Nebezpečí výbuchu. (Obr. 22) Horký povrch (Obr. 23) Motor je dodáván bez oleje. (Obr. 24) Před použitím výrobku doplňte motorový olej. (Obr. 25) Nepoužívejte palivo E85. (Obr. 26) Uchovávejte výrobek vbezpečné vzdálenosti od otevřeného ohně. (Obr. 27) Skenovatelný kód. Povšimněte si: Další symboly/štítky na výrobku se vztahují kzákonným požadavkům specifickým pro daný trh. Emise EuroV VÝSTRAHA: Manipulace smotorem vede kzneplatnění typového schváleníEU tohoto výrobku. Odpovědnost za výrobek Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění apoznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se vpřípadě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené vtéto příručce. VAROVÁNÍ: Používá se vpřípadě nebezpečí poškození výrobku, dalších materiálů či škod na majetku vblízkém okolí, pokud nejsou dodrženy pokyny uvedené vtéto příručce. Povšimněte si: Používá se kposkytnutí dalších informací, které jsou nezbytné vdané situaci. Obecné bezpečnostní pokyny VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.

• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých 38 1906 - 005 - 21.08.2023okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám simplantovanými lékařskými přístroji poradit se před použitím výrobku slékařem asvýrobcem implantovaného lékařského přístroje.

• Buďte stále opatrní apoužívejte zdravý rozum. Pokud si nejste jisti, jak výrobek ovládat ve zvláštních situacích, vypněte jej aobraťte se na prodejce Husqvarna, než budete pokračovat vpráci.

• Mějte na paměti, že obsluha je odpovědná za nehody aškody vzniklé jiným osobám nebo na jejich majetku.

• Udržujte výrobek čistý. Ujistěte se, že jsou značky aštítky dobře čitelné.

• Nedovolte osobám používat výrobek, nejste-li si jisti, že si přečetly návod kpoužívání aporozuměly jeho obsahu.

• Nedovolte dětem používat výrobek.

• Udržujte děti mimo pracovní oblast. Vždy musí být přítomna zodpovědná dospělá osoba.

• Nedovolte, aby výrobek obsluhovala osoba, která nezná pokyny.

• Vždy dohlížejte na osoby sfyzickým nebo mentálním postižením při práci svýrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.

• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci aúsudek.

• Nepoužívejte výrobek, který je poškozený nebo nefunguje správně.

• Nikdy neupravujte výrobek anepoužívejte jej, pokud je možné, že jej upravil někdo jiný.

• Neměňte nastavení regulace otáček motoru. Bezpečnost pracovního prostoru VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před použitím výrobku, odkliďte zpracovní oblasti předměty, jako jsou větve, větvičky akameny.

• Předměty, které mohou být zachyceny žacím ústrojím mohou být odmrštěny azpůsobit zranění osob apoškození předmětů. Udržujte osoby vokolí azvířata vbezpečné vzdálenosti od výrobku.

• Nikdy nepoužívejte výrobek za špatného počasí, jako je mlha, déšť, silný vítr, intenzívní chlad anebezpečí blesku. Použití výrobku za špatného počasí nebo ve vlhkých či mokrých podmínkách je namáhavé. Nepříznivé počasí může vytvořit nebezpečné podmínky, např. kluzký povrch.

• Dávejte pozor na osoby, předměty asituace, které mohou bránit bezpečnému provozu výrobku.

• Dávejte pozor na překážky, jako jsou kořeny, kameny, větve, díry apříkopy. Vysoká tráva může překážky skrýt.

• Sečení trávy na svazích může být nebezpečné. Nepoužívejte výrobek na svahu se sklonem větším než 15°.

• Svýrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru adolů.

• Postupujte opatrně vblízkosti skrytých rohů aobjektů, které mohou bránit ve výhledu. Bezpečnost práce VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně ksečení trávy. Není dovoleno používat výrobek kjiným činnostem.

• Používejte osobní ochranné prostředky. Další informace naleznete včásti Osobní ochranné prostředky na strani 40

• Ujistěte se, že víte, jak vpřípadě nouze rychle zastavit motor.

• Nikdy nestartujte motor vuzavřených prostorech nebo vblízkosti hořlavého materiálu. Výfukové plyny zmotoru jsou horké amohou obsahovat jiskry, které by mohly zažehnout požár.

• Neprovozujte výrobek, pokud není správně namontovaný nůž avšechny kryty. Vopačném případě by se mohl nůž uvolnit azpůsobit zranění osob.

• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny akořeny. Mohlo by dojít kpoškození nože aohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace ahrozí velmi vysoké riziko uvolnění nože.

• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Odpojte kabel zapalování od zapalovací svíčky. Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi.

• Po nastartování motoru nikdy nepřipevňujte páku brzdy motoru trvale krukojeti sekačky.

• Umístěte výrobek na stabilní, rovný povrch anastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.

• Při provozu vždy stůjte za výrobkem.

• Při provozu nechte všechna kola spočívat na zemi adržte rukojeť oběma rukama. Ruce anohy udržujte mimo dosah rotujících nožů.

• Nenaklánějte výrobek, když je spuštěný motor.

• Dávejte pozor při tažení výrobku dozadu.

• Nikdy nezvedejte výrobek, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor aodpojte kabel zapalování od zapalovací svíčky.

• Při provozování výrobku nechoďte směrem dozadu.

• Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamenů nebo asfaltu, vypněte motor. 1906 - 005 - 21.08.2023 39• Neběhejte svýrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze choďte.

• Před změnou výšky sečení vypněte motor. Nikdy neprovádějte seřizování při spuštěném motoru.

• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor aujistěte se, že se žací ústrojí neotáčí. Bezpečnostní pokyny pro provoz Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale vpřípadě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

• Používejte ochranu sluchu, pokud je hladina hluku vyšší než 85dB.

• Používejte odolnou obuv sprotiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.

• Používejte silné, dlouhé kalhoty.

• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí. Bezpečnostní zařízení na produktu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek spoškozenými bezpečnostními zařízeními nebo se zařízeními, která nefungují správně.

• Pravidelně kontrolujte bezpečnostní zařízení. Pokud jsou bezpečnostní zařízení poškozená nebo nefungují správně, obraťte se na schválený servis Husqvarna.

• Neprovádějte úpravy bezpečnostních zařízení. Kontrola krytu žacího ústrojí Kryt žacího ústrojí snižuje vibrace výrobku asnižuje nebezpečí poranění nožem.

• Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny. Kontrola rukojeti brzdy motoru (LC 551SP, LC 551VQ) Páka brzdy motoru slouží kzastavení motoru. Když uvolníte páku brzdy motoru, motor se zastaví.

• Nastartujte motor apoté uvolněte rukojeť brzdy motoru. Pokud se motor do 3sekund nevypne, požádejte schválený servis Husqvarna oseřízení brzdy motoru. (Obr. 28) Kontrola ovládání brzdy žacího nože ainhibitoru spuštění (LC 551VBP) Ovládání brzdy žacího nože zastaví pouze nůž, nikoli motor. Když uvolníte ovládání brzdy žacího nože, nůž se zastaví.

1. Nastartujte motor.

2. Zatlačte ovládání brzdy žacího nože směrem

křídítkům. Inhibitor spuštění zastaví pohyb.

3. Zatlačte inhibitor spuštění směrem ven.

4. Zatlačte ovládání brzdy žacího nože směrem

křídítkům. Nůž se začne otáčet.

5. Uvolněte ovládání brzdy žacího nože. Pokud se nůž

do 3sekund nezastaví, požádejte schválený servis Husqvarna oseřízení brzdy žacího nože. (Obr. 29)

6. Ujistěte se, že inhibitor spuštění se vrátí do původní

polohy. Tlumič výfuku Tlumič výfuku je určen komezení úrovně hluku na minimum akusměrnění výfukových plynů směrem od obsluhy. Nepoužívejte výrobek bez tlumiče výfuku nebo spoškozeným tlumičem. Poškozený tlumič zvyšuje úroveň hluku anebezpečí požáru. VÝSTRAHA: Tlumič výfuku je během provozu apo použití velmi horký, ikdyž motor pracuje na volnoběžné otáčky. Aby se zabránilo požáru, dbejte zvýšené opatrnosti vblízkosti hořlavých materiálů aplynů. Kontrola tlumiče výfuku

• Pravidelně kontrolujte tlumič výfuku, aby bylo zajištěno, že je řádně upevněný aže není poškozený. Bezpečnost při manipulaci spalivem VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej zvýrobku odstraňte anechte výrobek uschnout.

• Pokud si palivem polijete oblečení, okamžitě se převlékněte.

• Zabraňte styku paliva stělem, může způsobit zranění. Pokud se polijete palivem, omyjte zasažené místo vodou amýdlem.

• Nepouštějte motor, pokud zněj něco uniká. Pravidelně kontrolujte, jestli zmotoru nic neuniká.

• Při manipulaci spalivem buďte opatrní. Palivo je hořlavé avýpary jsou výbušné amůžou způsobit zranění nebo smrt.

1906 - 005 - 21.08.2023• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.

• Vblízkosti paliva ani motoru nekuřte.

• Do blízkosti paliva ani motoru neumisťujte horké předměty.

• Když je spuštěný motor, nedoplňujte palivo.

• Než začnete doplňovat palivo, přesvědčte se, že je motor studený.

• Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže aopatrně uvolněte tlak.

• Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.

• Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.

• Než výrobek spustíte, přejděte sním minimálně 3m (10stop) od místa, kde jste doplňovali palivo.

• Nenaplňujte palivovou nádrž na maximum. Teplem dochází krozpínání paliva. Vhorní části palivové nádrže udržujte volný prostor. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Výfukové plyny obsahují oxid uhelnatý, jedovatý avelmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech.

• Před prováděním údržby výrobku nejprve vypněte motor aodpojte kabel zapalování od zapalovací svíčky.

• Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít kpořezání.

• Příslušenství azměny výrobku, které neschválí výrobce, mohou způsobit vážné zranění nebo úmrtí. Neprovádějte změny na výrobku. Vždy používejte výhradně příslušenství schválené výrobcem.

• Při nesprávném nebo nepravidelném provádění údržby se zvyšuje nebezpečí poranění apoškození výrobku.

• Provádějte pouze údržbu uvedenou vtomto návodu kpoužívání. Veškerý ostatní servis musí provést schválený servisní pracovník Husqvarna.

• Servis výrobku by měl provádět schválený servisní pracovník Husqvarna vpravidelných intervalech.

• Poškozené, opotřebené či prasklé součásti vyměňte. Montáž Úvod VÝSTRAHA: Před montáží výrobku je třeba, abyste si přečetli aporozuměli kapitole obezpečnosti. VÝSTRAHA: Před montáží výrobku sejměte koncovku kabelu zapalovací svíčky ze zapalovací svíčky. Montáž řídítek

1. Povolte spodní knoflíky na levé apravé straně

výrobku. Zkontrolujte, zda je plastová podložka vprohlubni vdržáku řídítek. (Obr. 30)

2. Namontujte rukojeť sklopenou dopředu podle

obrázku. (Obr. 31) a) Zkontrolujte, zda je plastová podložka mezi řídítky adržákem řídítek. b) Připevněte řídítka kdržáku řídítek.

3. Zvedněte řídítka. (Obr. 32)

4. Knoflíky řádně utáhněte. Pokyny knastavení výšky

řídítek najdete včásti Nastavení výšky rukojeti na strani 41

5. Umístěte kabely do držáků kabelů. Zkontrolujte, zda

kabely nejsou zkroucené. Připevněte držáky kabelů křídítkům. (Obr. 33)

6. Připevněte kabely křídítkům pomocí stahovacího

pásku. (Obr. 34) Nastavení výšky rukojeti

1. Povolte spodní matice.

2. Posuňte knoflíky na spodní konec drážek na pravé

ina levé straně výrobku. (Obr. 35)

3. Nastavte výšku řídítek do jedné ze2 dostupných

4. Posunujte knoflíky směrem křídítkům, dokud se

nezastaví aneuslyšíte cvaknutí. (Obr. 36)

5. Knoflíky řádně utáhněte.

Nastavení produktu do přepravní polohy

1. Sundejte koš na trávu.

2. Povolte spodní matice.

3. Posuňte knoflíky na spodní konec drážek na pravé

ina levé straně výrobku. (Obr. 35)

4. Sklopte rukojeť dopředu. (Obr. 37)

1906 - 005 - 21.08.2023 41Nastavení výrobku do provozní polohy

1. Zvedněte řídítka nahoru. (Obr. 32)

2. Posunujte knoflíky směrem křídítkům, dokud se

nezastaví aneuslyšíte cvaknutí. (Obr. 36)

3. Knoflíky řádně utáhněte.

Montáž koše na trávu

1. Vložte rám do koše na trávu tak, aby pevná část

koše směřovala dolů. Dbejte na to, aby bylo madlo rámu na venkovní straně koše. (Obr. 38)

2. Nasaďte spodní část rámu koše na trávu do spodní

části koše na trávu. (Obr. 39) a) Zatlačte rám koše na trávu do drážky. Začněte na pravé straně, jak je znázorněno na obrázku, apostupně se pohybujte směrem doleva.

3. Pokud nelze rám koše na trávu připevnit snadno,

opatrně na rám poklepejte gumovým kladívkem. Poklepejte na rám koše na trávu mezi výztuhami. (Obr. 40)

4. Připevněte koš na trávu krámu pomocí svorek. (Obr.

5. Zvedněte zadní kryt.

6. Upevněte sběrací koš khornímu okraji podvozku.

7. Umístěte dolní část koše na trávu do kanálu výhozu

trávy. (Obr. 42) Montáž mulčovací vložky (příslušenství)

1. Zvedněte zadní kryt avyjměte koš na trávu.

2. Vložte do kanálu výhozu trávy mulčovací vložku.

3. Nahraďte nůž mulčovacím nožem dodaným

smulčovací sadou. Další informace naleznete včásti Postup výměny nože na strani 45

Sekání trávy bez koše na trávu nebo mulčovací vložky

• Zvedněte zadní kryt avyjměte koš na trávu.

• Pokud je namontována mulčovací vložka amulčovací nůž, odstraňte je.

• Než začnete svýrobkem pracovat, zavřete zadní kryt. Při práci svýrobkem bude posečená tráva vylétávat pod zadním krytem. Provoz Úvod VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli aporozuměli kapitole o bezpečnosti. Husqvarna Connect Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

• Rozšířené informace ovýrobku.

• Informace odílech aservisu anápověda pro tyto položky. Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého

3. Při připojování aregistraci výrobku postupujte podle

pokynů vaplikaci Husqvarna Connect. Před použitím výrobku

1. Pozorně si prostudujte tento návod kpoužívání

anepoužívejte výrobek, pokud návodu zcela nerozumíte.

2. Zkontrolujte žací ústrojí, aby bylo zajištěno, že je

řádně připevněné anastavené. Viz Kontrola žacího ústrojí na strani 44

3. Naplňte palivovou nádrž. Viz

Doplňování paliva na strani 42

4. Doplňte olej do olejové nádrže azkontrolujte hladinu

Doplňování paliva Pokud možno používejte alkylátový benzín snízkými emisemi. Není-li kdostání alkylátový benzín snízkými emisemi, používejte kvalitní bezolovnatý benzín nebo olovnatý benzín soktanovým číslem nejméně 90. VAROVÁNÍ: Nepoužívejte benzín soktanovým číslem nižším než 90 RON (87 AKI). Můžete tím výrobek poškodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se

2. Palivo doplňte pomalu zkanystru. Dojde-li krozlití

paliva, odstraňte jej utěrkou azbývající palivo nechte vypařit. (Obr. 44)

3. Očistěte plochu kolem víčka palivové nádrže.

4. Pevně dotáhněte víčko palivové nádrže. Není-li

víčko palivové nádrže dotažené, hrozí nebezpečí požáru.

5. Než výrobek spustíte, přejděte sním minimálně 3m

(10stop) od místa, kde jste doplňovali palivo.

1906 - 005 - 21.08.2023Nastavení výšky sečení Výšku sečení lze nastavit v6úrovních.

1. Zatlačte ovladač výšky sečení ve směru kola apoté

dozadu, pokud chcete zvýšit výšku sečení.

2. Zatlačte ovladač výšky sečení ve směru kola apoté

dopředu, pokud chcete snížit výšku sečení. (Obr. 45) VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. Vpřípadě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí. Spuštění výrobku (LC 551VQ)

1. Zkontrolujte, zda je kabel zapalování připojený

2. Postavte se za výrobek.

3. Držte páku motorové brzdy přitisknutou krukojeti

5. Pomalu vytáhněte startovací šňůru, dokud neucítíte

6. Nastartuje motor silným zatáhnutím za šňůru.

Spuštění výrobku (LC 551SP, LC 551VBP)

1. Zkontrolujte, zda je kabel zapalování připojený

2. Postavte se za výrobek.

3. Seřiďte ovládání plynu.

a) Pokud je motor studený, nastavte ovládání plynu do polohy sytiče. (Obr. 47) b) Pokud je motor zahřátý, nenastavujte ovládání plynu do polohy sytiče.

4. Umodelu LC551SP držte páku motorové brzdy

přitisknutou křídítkům. (Obr. 46)

5. Uchopte rukojeť startovací šňůry pravou rukou.

6. Pomalu vytáhněte startovací šňůru, dokud neucítíte

7. Nastartuje motor silným zatáhnutím za šňůru.

8. Ovládání plynu nastavte na plný plyn.

9. Umodelu LC 551VBP:

a) Uvolněte inhibitor spouštění. b) Nože spustíte zatlačením ovládání brzdy žacího nože směrem křídítkům. Použití pohonu kol

• Přitáhněte páku pojezdu směrem krukojeti. (Obr. 48)

• Umodelu LC 551VQ aLC 551VBP: Upravte rychlost pojezdu pomocí ovládání rychlosti na levé straně řídítek. Posunutím ovládání rychlosti dopředu zvýšíte rychlost aposunutím dozadu ji snížíte. (Obr. 49)

• Pokud chcete táhnout výrobek dozadu, odpojte pohon azatlačte výrobek dopředu přibližně 10 cm.

• Vblízkosti překážek uvolněte páku pojezdu, aby se deaktivoval pohon. Zastavení výrobku (LC 551SP, LC 551VQ)

• Chcete-li zastavit pojezd, uvolněte páku pojezdu.

• Motor zastavíte uvolněním páky brzdy motoru. Zastavení výrobku (LC 551VBP)

• Chcete-li zastavit pojezd, uvolněte páku pojezdu.

• Motor zastavíte přepnutím ovládání plynu do polohy zastavení. Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný aposečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.

• Nesekejte více než ⅓ výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek apřípadně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu avpřípadě potřeby sekejte 2krát.

• Sekejte vždy vjiném směru, aby na trávníku nevznikly pruhy.

• Udržujte kryt žacího ústrojí čistý. Nahromaděná tráva anečistoty na vnitřní straně krytu žacího ústrojí mohou snížit výsledek sečení. Další informace jsou uvedeny včásti Čištění vnitřního povrchu krytu žacího ústrojí na strani 44

Údržba Úvod VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli kapitolu obezpečnosti aporozuměli jí. Pro servis aopravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav aservisu. Pokud prodejce neposkytuje servisní služby, požádejte jej oinformace onejbližším servisu. Podrobnější informace jsou uvedeny včásti www.husqvarna.com. 1906 - 005 - 21.08.2023 43Plán údržby VAROVÁNÍ: Když nakláníte výrobek, ujistěte se, že vzduchový filtr je na horní straně, ane vespod. Hrozí poškození motoru. Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně. Uúdržby označené symbolem * vyhledejte pokyny včásti Bezpečnostní zařízení na produktu na strani 40

Údržba Denně Týdně Měsíčně Proveďte běžnou kontrolu. X Zkontrolujte hladinu oleje. X Vyčistěte výrobek. X Zkontrolujte žací ústrojí. X Zkontrolujte kryt žacího ústrojí.* X Zkontrolujte páku brzdy motoru.* (LC 551SP, LC 551VQ) X Zkontrolujte ovládání brzdy žacího nože.* (LC 551VBP) X Zkontrolujte tlumič výfuku.* X Zkontrolujte zapalovací svíčku. X Vyměňte olej (poprvé po 5h použití, poté po každých 50h použití ajednou ročně)– LC 551SP, LC 551VBP.

Vyměňte olej (poprvé po 5h použití, poté po každých 100h použití ajednou ročně)– LC 551VQ.

Vyčistěte nebo vyměňte vzduchový filtr. X Zkontrolujte palivový systém. X Provedení běžné kontroly

• Zajistěte, aby byly všechny matice ašrouby na výrobku správně dotažené. Čištění výrobku

• Plastové části čistěte čistou asuchou utěrkou.

• Nečistěte výrobek vodou. Voda může proniknout do baterie nebo motoru azpůsobit zkrat nebo poškození výrobku.

• Kčištění výrobku nepoužívejte vysokotlaký čistič.

• Motor nesmí být přímo oplachován vodou.

• Pomocí kartáče odstraňte listí, trávu anečistoty.

• Sejměte kryt spojky apomocí kartáče odstraňte trávu pod ním. (LC551VBP) Čištění vnitřního povrchu krytu žacího ústrojí

1. Vyprázdněte palivovou nádrž.

2. Položte výrobek na bok svýfukem dole.

VAROVÁNÍ: Pokud byste položili výrobek se vzduchovým filtrem dole, mohl by se poškodit motor.

3. Opláchněte vodou zhadice vnitřní povrch krytu

žacího ústrojí. Kontrola žacího ústrojí VÝSTRAHA: Aby se zabránilo náhodnému spuštění, odpojte kabel zapalování od zapalovací svíčky. VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít kpořezání.

1. Zkontrolujte žací ústrojí ohledně poškození

aprasklin. Poškozené žací ústrojí vždy vyměňte.

2. Prohlédněte nůž azkontrolujte, zda není poškozený

nebo tupý. 44 1906 - 005 - 21.08.2023Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření avyvážení nože svěřte servisnímu středisku. Dojde-li knárazu do překážky, po kterém dochází kvypínání výrobku, vyměňte poškozený nůž. Otom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko. Postup výměny nože

1. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 50)

4. Zkontrolujte, zda nejsou unášeč nože ašroub nože

5. Prohlédněte hřídel motoru aujistěte se, zda není

6. Při montáži nového nože nasměrujte zahnuté konce

nože směrem ke krytu žacího ústrojí. (Obr. 51)

7. Zkontrolujte, zda je nůž zarovnaný se středem

8. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 52)

a) Umodelů LC551SP aLC 551VQ nasaďte pružnou podložku autáhněte šroub apodložku utahovacím momentem 70Nm. b) Umodelu LC 551VBP dotáhněte šrouby momentem 50Nm. (Obr. 53)

10. Otočte nožem rukou azkontrolujte, zda se volně

otáčí. VÝSTRAHA: Používejte odolné rukavice. Nůž je velmi ostrý amůže snadno dojít kporanění.

11. Nastartujte výrobek aproveďte test nože. Pokud

není nůž správně připevněn, výrobek vibruje avýsledky sečení nejsou uspokojivé. Kontrola hladiny oleje VAROVÁNÍ: Příliš nízká hladina oleje může způsobit poškození motoru. Před spuštěním výrobku zkontrolujte hladinu oleje.

1. Umístěte výrobek na rovnou plochu.

2. Sejměte víčko olejové nádrže solejovou měrkou.

3. Setřete olej zolejové měrky.

4. Zasuňte měrku až na doraz do olejové nádrže.

Utáhněte víčko olejové nádrže, abyste správně zjistili hladinu oleje.

5. Vyjměte olejovou měrku.

6. Zkontrolujte hladinu oleje na olejové měrce.

7. Pokud je hladina nízká, doplňte motorový olej

aznovu zkontrolujte hladinu oleje.

Povšimněte si: Použijte trychtýř, aby nedošlo krozlití. Výměna motorového oleje VÝSTRAHA: Motorový olej je bezprostředně po vypnutí motoru velmi horký. Před vypuštěním nechte motorový olej vychladnout. Pokud si potřísníte pokožku motorovým olejem, omyjte ji mýdlem avodou. (Obr. 55)

1. Odmontujte kabel zapalování od zapalovací svíčky.

2. Sejměte víčko olejové nádrže.

3. Vypusťte motorový olej.

a) Umodelů svypouštěcí zátkou oleje: Umístěte nádobu pod vypouštěcí zátku oleje tak, aby do ní mohl vytéct motorový olej. b) Umodelů bez vypouštěcí zátky oleje nebo pokud není možné umístit pod vypouštěcí zátku oleje nádobu: Pomocí čerpadla oleje (příslušenství) vypusťte motorový olej znádrže motorového oleje.

4. Doplňte nový motorový olej typu doporučeného

včásti Technické údaje na strani 47

5. Zkontrolujte hladinu oleje. Viz část

Doplnění avýměna motorového oleje

• Informace ohledně doplnění avýměny motorového oleje naleznete vnávodu kpoužívání motoru. Čištění avýměna vzduchového filtru (LC 5551SP, LC 551VBP)

• Informace ohledně čištění avýměny vzduchového filtru naleznete vnávodu kpoužívání motoru. Demontáž amontáž vzduchového filtru (LC 551VQ) VÝSTRAHA: Používejte ochranné rukavice.

1. Stiskněte spony na krytu vzduchového filtru.

2. Opatrně sejměte kryt vzduchového filtru (A)

zmotoru. 1906 - 005 - 21.08.2023

453. Demontujte vzduchový filtr(B) apěnový filtr(C).

4. Zkontrolujte, jestli není vzduchový filtr poškozený.

Poškozený vzduchový filtr vyměňte.

5. Vyčistěte aprohlédněte vzduchový filtr. Viz část

Čištění vzduchového filtru (LC 551VQ) na strani 46

6. Montáž proveďte vopačném pořadí.

Čištění vzduchového filtru (LC 551VQ) VAROVÁNÍ: Nepoužívejte motor bez namontovaného vzduchového filtru nebo se znečištěným vzduchovým filtrem. VAROVÁNÍ: Pokud nelze vzduchový filtr zcela vyčistit nebo je poškozený, vyměňte jej. Poškozený vzduchový filtr může způsobit poškození motoru.

1. Stiskněte úchytky západky(A), demontujte kryt

vzduchového filtru(B) avyjměte vzduchový filtr(C). (Obr. 57)

2. Poklepejte vzduchovým filtrem otvrdý povrch nebo

jej profoukněte stlačeným vzduchem zčisté strany vzduchového filtru. VAROVÁNÍ: Kodstranění nečistot nepoužívejte kartáč, protože tak se špína zatlačí do vzduchového filtru.

3. Očistěte držák vzduchového filtru (D) akryt

vzduchového filtru navlhčeným hadříkem. VAROVÁNÍ: Zajistěte, aby se do vzduchového kanálu(E) nedostaly nečistoty.

4. Namontujte vzduchový filtr. Zkontrolujte, zda

vzduchový filtr dokonale těsní proti držáku vzduchového filtru.

5. Namontujte kryt vzduchového filtru spodními

úchytkami napřed. Kontrola zapalovací svíčky VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách.

• Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny: a) Zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky. b) Zkontrolujte správnost palivové směsi. c) Zkontrolujte, zda je vzduchový filtr čistý.

• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji azkontrolujte, zda je vzdálenost elektrod zapalovací svíčky správná, viz část Technické údaje na strani

• Vpřípadě potřeby zapalovací svíčku vyměňte. Kontrola palivového systému

• Prohlédněte víčko palivové nádrže atěsnění víčka aujistěte se, že nejsou poškozené.

• Prohlédněte hadici přívodu paliva aujistěte se, že nedochází kúniku. Pokud je hadice přívodu paliva poškozená, požádejte servisního pracovníka ovýměnu. Nastavení ovládání rychlosti aplynu Ovládání rychlosti upravuje rychlost pojezdu. Ovládání plynu upravuje otáčky motoru. VAROVÁNÍ: Při spuštěném motoru neupravujte ovládání rychlosti.

1. Pokud chcete upravit rychlost pojezdu, otočením

seřizovacího šroubu (A) seřiďte délku pouzdra lanka. Zkrácením pouzdra lanka zvýšíte rychlost pojezdu.

2. Pokud nelze nastavit polohu sytiče nebo zastavení,

upravte otáčky motoru. Otočte seřizovacím šroubem (B). (Obr. 59) Přeprava, skladování a likvidace Přeprava askladování

• Před uskladněním apřepravou výrobku či paliva zkontrolujte, zda nejsou přítomny známky úniku nebo výparů. Jiskry aotevřený oheň, například zelektrických zařízení nebo kotlů, mohou zažehnout požár.

• Vždy používejte schválené nádoby na skladování apřepravu paliva. 46 1906 - 005 - 21.08.2023• Před dlouhodobým skladováním výrobku vyprázdněte palivovou nádrž. Odevzdejte palivo na příslušném sběrném místě

• Během přepravy musí být výrobek bezpečně upevněný, aby se zabránilo jeho poškození anehodám.

• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupů dětí aneoprávněných osob.

• Uchovávejte výrobek na suchém abezprašném místě. Likvidace

• Dodržujte místní požadavky ohledně recyklace aplatné předpisy.

• Odevzdejte všechny chemikálie, například motorový olej nebo palivo, vservisním středisku nebo na příslušném sběrném místě.

• Nehodláte-li výrobek dále používat, odešlete jej prodejci Husqvarna nebo jej dopravte do recyklační stanice. Technické údaje

LC551SP LC 551VBP LC 551VQ

Motor Značka Kawasaki Kawasaki Husqvarna Model FJ180V FJ180V HS 166AP Typ motoru Jednoválcový, čtyř- dobý, nucené chlaze- ní vzduchem, rozvod OHV Jednoválcový, čtyř- dobý, nucené chlaze- ní vzduchem, rozvod OHV Jednoválcový, čtyř- dobý, nucené chlaze- ní vzduchem, rozvod OHV Zdvihový objem, cm

Rychlost, ot/min 2800 2800 2800 Jmenovitý výkon motoru, kW

2,9 2,9 2,7 Systém zapalování Zapalovací svíčka NGK BPR5ES NGK BPR5ES Husqvarna HQT-7 Elektrodová vzdálenost, mm 0,6–0,8 0,6–0,8 0,7–0,8 Systém mazání apalivový systém Typ mazání motoru Tlakový solejovým filtrem Tlakový solejovým filtrem Rozstřikovací Objem palivové nádrže, l 1,9 1,9 1,5 Objem olejové nádrže,litry 0,7 0,7 0,5 Motorový olej

Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30 Hmotnost Sprázdnými nádržemi, kg 48,5 52,5 51,0 Emise hluku

Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot/min) typického motoru pro model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách, povětrnostních podmínkách adalších hodnotách.

Pokud použijete olej SAE-30 při teplotě nižší než +5°C, hrozí nebezpečí nedostatečného promazání motoru. Může dojít kpoškození motoru. Viz část Výměna motorového oleje na strani 45 se správným olejem pro nízké teploty.

Emise hluku do okolního prostředí měřené jako akustický výkon (L

) vsouladu se směrnicí 2000/14/ES. 1906 - 005 - 21.08.2023 47LC551SP LC 551VBP LC 551VQ Hladina akustického výkonu, změřená dB (A) 97 96 97 Hladina akustického výkonu, zaručená L

4,5 4,5 3,2 Žací ústrojí Výška sečení, mm 26–74 26–74 26–74 Šířka sečení, mm 510 510 510 Nůž Sběrač Sběrač Sběrač Objednací číslo 5875908-10 5821494-10 5875908-10 Kapacita koše na trávu, l 65 65 65 Pohon Rychlost, km/h 4,1 2,8–5 2,8–5

Hladina akustického tlaku měřená podle normy ISO5395. Uváděná data pro hladinu tlaku zvuku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB (A).

Hladina vibrací měřená podle normy ISO5395. Uváděná data oúrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 0,2m/s

48 1906 - 005 - 21.08.2023Prohlášení oshodě Prohlášení oshodě EU Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek: Popis Sekačka na trávu Značka Husqvarna Typ/Model LC 551SP, LC 551VBP, LC 551VQ Identifikace Výrobní čísla od roku 2022 adále je zcela ve shodě snásledujícími směrnicemi apředpisy EU: Nařízení Popis 2006/42/ES „ostrojních zařízeních“ 2014/30/EU „oelektromagnetické kompatibilitě“ 2000/14/ES „týkající se emisí hluku do okolního prostředí“ 2011/65/EU „oomezení používání některých nebezpečných látek velektrických aelektronických zaříze- ních“ aže byly použity následující normy nebo technické specifikace: EN ISO 5395-1:2013/A1:2018, EN ISO

5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN

IEC 63000:2018 Oznámený subjekt: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden obdržel osvědčení oshodě se směrnicí rady 2000/14/ES, postup posouzení shody: DodatekVI. Informace oemisích hluku najdete včásti Technické údaje na strani 47

8. Ovládač výšky rezu

9. Olejová mierka/nádrž na olej

10. Kryt rezacej časti

13. Vzduchový filter

16. Návod na obsluhu

2. Ovládanie brzdy noža (LC 551VBP)

9. Ovládač výšky rezu

10. Olejová mierka/nádrž na olej

11. Kryt rezacej časti

14. Vzduchový filter

18. Ovládanie plynu (LC551SP)

19. Páka pohonu (LC551SP)

20. Návod na obsluhu

• Pri obsluhe vždy stojte za výrobkom.

• Noste odolné protišmykové topánky. Výrobok neobsluhujte votvorených topánkach ani sbosými nohami.

• Pred dopĺňaním paliva sa uistite, že motor vychladol.

4. Gombíky utiahnite na doraz. Informácie o nastavení

výšky rukoväti nájdete v časti Nastavenie výšky držadla na strane 314

6. Pomocou káblovej spony pripevnite káble k podpere

rukoväti. (Obr. 34) Nastavenie výšky držadla

4. Posuňte gombíky nahor smerom k rukoväti, kým sa

2. Posuňte gombíky nahor smerom k rukoväti, kým sa

1. Pripojte rám zberného koša kvaku na trávu tak, aby

4. Vak na trávu pripojte k rámu zberného koša

pomocou svoriek. (Obr. 41)

5. Nadvihnite zadný kryt.

1. Nadvihnite zadný kryt a vyberte zberný kôš.

1. Pozorne si prečítajte tento návod na obsluhu a

4. Naplňte nádrž a skontrolujte hladinu oleja. Pozrite si

2. Spoužitím kanistra opatrne doplňte palivo. Ak sa

1. Zatlačte ovládač výšky rezu v smere kolieska a

potom smerom dozadu, aby sa výška rezu zväčšila.

2. Zatlačte ovládač výšky rezu v smere kolieska

2. Stojte za výrobkom.

2. Stojte za výrobkom.

3. Nastavte ovládanie plynu.

8. Nastavte ovládanie plynu na plný plyn.

• Pred potiahnutím výrobku smerom dozadu deaktivujte pohon apotlačte výrobok zhruba 10 cm dopredu.

• Na čistenie produktu nepoužívajte vysokotlakový čistič.

1. Vyprázdnite palivovú nádrž.

2. Položte výrobok na stranu tak, aby tlmič výfuku

1. Skontrolujte, či sa na reznom zariadení

4. Skontrolujte, či nie je poškodená podpera a skrutka

1. Položte výrobok na rovný povrch.

2. Odstráňte uzáver nádrže na olej solejovou mierkou.

Utiahnite uzáver nádrže na olej, aby ste sa uistili, že poskytuje správny obraz o hladine oleja.

2. Odstráňte uzáver nádrže na olej.

3. Vypustite motorový olej.

a) Pre modely so zátkou na vypustenie oleja: Pod zátku na vypustenie oleja položte nádobu na zachytenie motorového oleja. b) Pre modely bez zátky na vypustenie oleja alebo ak pod ňu nie je možné položiť nádobu na zachytenie motorového oleja: Na vypustenie motorového oleja z nádrže oleja použite olejové čerpadlo (príslušenstvo).

4. Nalejte do nádrže nový motorový olej, pričom sa

5. Skontrolujte hladinu oleja. Včasti

1. Stlačte svorky na kryte vzduchového filtra.

4. Skontrolujte, či vzduchový filter nie je poškodený.

6. Pri montáži postupujte vopačnom poradí.

Čistenie vzduchového filtra (LC 551VQ) VAROVANIE: Nepoužívajte motor bez pripojeného vzduchového filtra alebo ak je vzduchový filter znečistený. VAROVANIE: Ak vzduchový filter nie je možné úplne vyčistiť alebo je poškodený, vymeňte ho. Poškodený vzduchový filter spôsobuje poškodenie motora.

1. Zatlačte poistné výstupky (A), odstráňte kryt

4. Nainštalujte vzduchový filter. Uistite sa, že filter

• Počas prepravy výrobok bezpečne upevnite, aby ste zabránili poškodeniu alebo nehodám.

Nameraná hladina akustického výkonu, dB (A)
