Typ produktu	Samohybná rotačná kosačka na trávu so spaľovacím motorom
Značka	Husqvarna
Model	LC 551VQ
Motor	Jednovalcový 4-taktný, OHV, nútené vzduchové chladenie
Zdvihový objem	166 cm³
Menovitý výkon	2,7 kW
Palivo	Bezolovnatý benzín (oktánové číslo ≥ 90 RON)
Objem palivovej nádrže	1,5 L
Objem olejovej nádrže	0,5 L (olej SAE 30)
Šírka kosenia	510 mm
Výška kosenia	26–74 mm (6 polôh)
Objem zberného koša	65 L
Rýchlosť pojazdu	2,8–5 km/h
Hmotnosť (prázdne nádrže)	51,0 kg
Garantovaná hladina akustického výkonu	98 dB(A)
Hladina akustického tlaku na ucho	86 dB(A)
Vibrácie na riadidlách	3,2 m/s²
Zapaľovacia sviečka	Husqvarna HQT-7, medzera 0,7–0,8 mm
Kosí nôž	Ref. 5875908-10, typ zber
Pravidelná údržba	Výmena oleja: prvýkrát po 5 h, potom každých 100 h; čistenie vzduchového filtra; brúsenie/výmena noža
Bezpečnosť	Brzda motora, kryt kosenia, štartovacia poistka (nie je súčasťou tohto modelu)
Voliteľné príslušenstvo	Mulčovacia súprava, drviaci nôž

Často kladené otázky - LC 551VQ HUSQVARNA

Ako spustiť kosačku LC 551VQ ?

Uistite sa, že je kábel zapaľovania pripojený k zapaľovacej sviečke. Držte rukoväť brzdy motora proti riadidlám, potom pomaly ťahajte za lanko štartéra, až kým nepocítite odpor. Prudko potiahnite na spustenie motora.

Aký motorový olej použiť ?

Použite olej Husqvarna SAE 30 alebo ekvivalentnú kvalitu. Objem olejovej nádrže je 0,5 L. Skontrolujte hladinu pred každým použitím.

Ako nastaviť výšku kosenia ?

Posuňte ovládač nastavenia výšky kosenia smerom ku kolesu, potom dopredu pre zníženie výšky alebo dozadu pre zvýšenie. K dispozícii je 6 polôh nastavenia od 26 do 74 mm.

Ako udržiavať kosí nôž ?

Pravidelne kontrolujte nôž, či nie je poškodený alebo opotrebovaný. Na výmenu ho zablokujte dreveným klinom, odstráňte skrutku, nainštalujte nový nôž s uhlom smerujúcim ku krytu a utiahnite na 70 Nm. Použite ochranné rukavice.

Čo robiť, ak kosačka abnormálne vibruje ?

Okamžite zastavte motor a odpojte kábel zapaľovania. Skontrolujte, či nie je nôž poškodený alebo nevyvážený a či nie je kryt kosenia prasknutý. V prípade potreby nechajte nôž vyvážiť alebo vymeniť v autorizovanom servise.

Ako čistiť kryt kosenia ?

Vyprázdnite palivovú nádrž, potom nakloňte kosačku na bok, tlmičom nadol. Vnútro krytu umyte prúdom vody. Nenasmerujte vodu na motor alebo vzduchový filter.

Aký je objem zberného koša ?

Zberný kôš má objem 65 litrov. Upevňuje sa na zadnú časť kosačky cez zadný kryt.

Ako vymeniť motorový olej ?

Nechajte motor vychladnúť. Odpojte kábel zapaľovania. Odstráňte uzáver olejovej nádrže. Vypustite použitý olej (použite pumpu, ak nie je vypúšťacia zátka). Naplňte novým olejom SAE 30 na správnu úroveň. Skontrolujte mierkou.

Aké palivo použiť ?

Použite kvalitný bezolovnatý benzín s oktánovým číslom najmenej 90 RON (87 AKI). Uprednostnite alkylátový benzín, ak je k dispozícii. Nepoužívajte E85 ani zmesový olej.

Ako prepravovať kosačku ?

Vyprázdnite palivovú nádrž, aby ste predišli únikom. Po uvoľnení spodných gombíkov sklopte riadidlá dopredu. Počas prepravy stroj zaistite na suchom a uzamknutom mieste mimo dosahu detí.

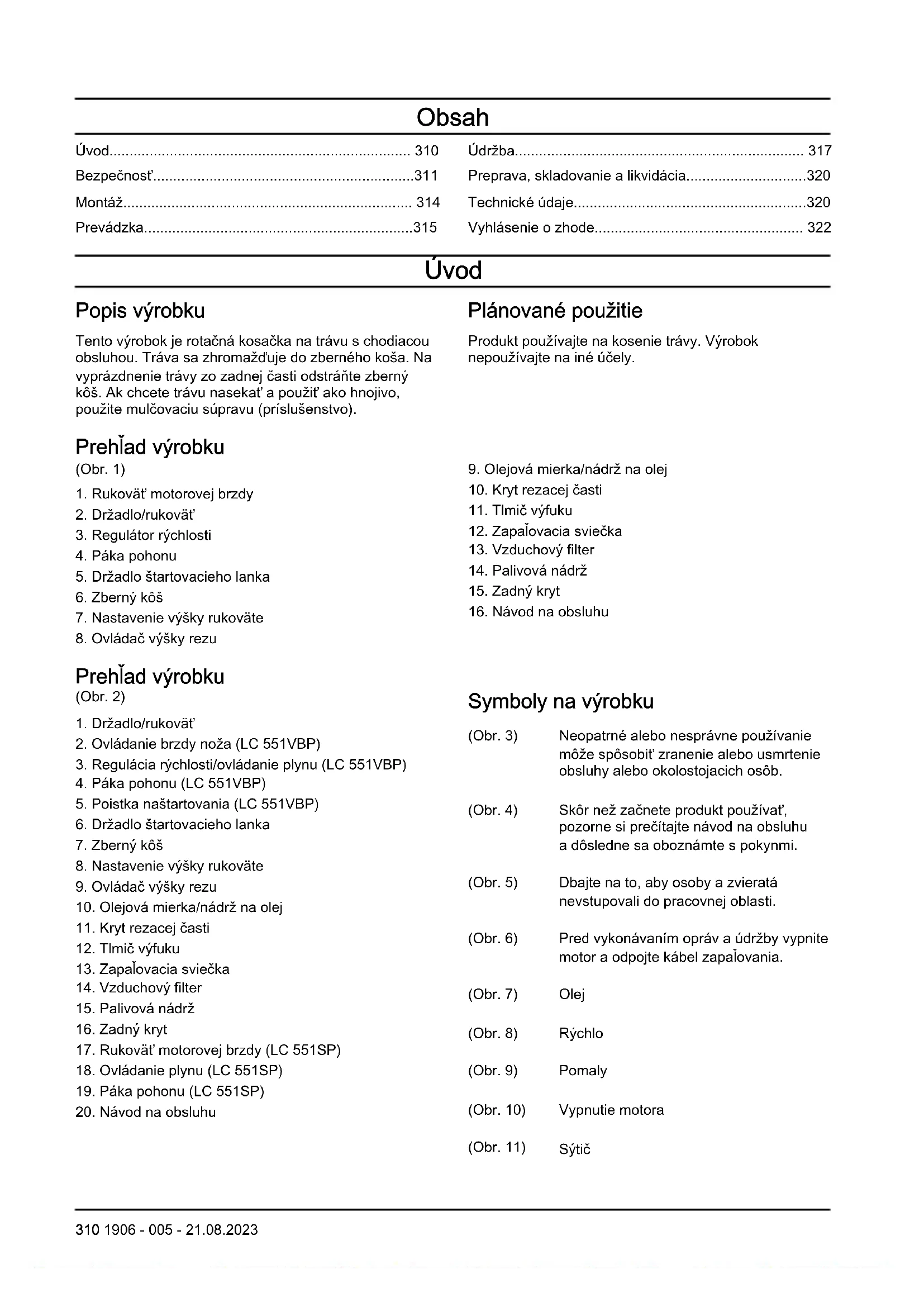

NÁVOD NA OBSLUHU LC 551VQ HUSQVARNA

VAROVÁNÍ: Nepoužívejte motor bez namontovaného vzduchového filtru nebo se znečišteným vzduchovým filtrem.

Tento výrobok je rotačná kosačka na trávu s chodiacou obsluhou. Tráva sa zhromažďuje do zberného koša. Na vyprázdnenie trávy zo zadnej časti odstráňte zberný kôš. Ak chcete trávu nasekat’ a použit’ ako hnojivo, použite mulčovaciu súpravu (príslušenstvo).

Prehľad výrobku

(Obr. 1)

1. Rukovät' motorovej brzdy
2. Držadlo/rukovät'
3. Regulátor rýchlosti
4. Páka pohonu
5. Držadlo štartovacieho lanka
6. Zberný kôš
7. Nastavenie výšky rukoväte
8. Ovládač výšky rezu

Prehľad výrobku

(Obr. 2)

(Obr. 3) Neopatrné alebo nesprávne používanie môže spôsobit' zranenie alebo usmrtenie obsluhy alebo okolostojacich osôb.
(Obr. 4) Skôr než začnete produkt používat', pozorne si prečítajte návod na obsluhu a dôsledne sa oboznámte s pokynmi.
(Obr. 5) Dbajte na to, aby osoby a zvieratá nevstupovali do pracovnej oblasti.
(Obr. 6) Pred vykonávaním opráv a údržby vypnite motor a odpojte kábel zapalovania.
(Obr. 7) Olej
(Obr. 8) Rýchlo
(Obr. 9) Pomaly
(Obr. 10) Vypnutie motora
(Obr. 11) Sýtič

(Obr. 12) Spojka rezného kotúča

(Obr. 13) Dávajte pozor na vymrštené predmety a spätné nárazy.

(Obr. 14) Udržiavajte ruky a chodidlá mimo dosahu rotujúceho noža.

(Obr. 15) Udržiavajte ruky a chodidlá mimo dosahu rotujúcich častí.

(Obr. 16) Tento výrobok je v súlade s príslušnými smernicami EÚ.

(Obr. 17) Tento výrobok je v súlade s príslušnými právnymi predpismi Spojeného královstva.

(Obr. 18) Označenie týkajúce sa emisie hluku do okolia podľa smerníc a nariadení EÚ a UK a legislatívy v štáte New South Wales „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Nariadenie o ochrane životného prostredia pri prevádzke (kontrola hluku) z roku 2017). Garantovaná hladina akustického výkonu produktu je uvedená v Technické údaje na strane 320a na štítku

(Obr. 19) Výfukové plyny z motora obsahujú oxid uhoľnatý, plyn bez zápachu, ktorý je jedovatý a veľmi nebezpečný. Produkt neštartujte v interiéri ani v uzavretých priestoroch.

(Obr. 24) Pred používaním výrobku doplňte olej.

(Obr. 25) Nepoužívajte palivovo E85.

(Obr. 27) Snímateľný kód.

Poznámka: Ďalšie symboly/štítky na výrobku odkazujú na právne požiadavky pre konkrétny trh.

Emisie Euro V

VÝSTRAHA: Nepovolená manipulácia s motorom ruší platnosť typového schválenia tohto výrobku pre EÚ.

V súlade s právnymi predpismi upravujúcimi zodpovednosť za výrobok nenesieme zodpovednosť za škody spôsobené naším výrobkom v dôsledku:

• nesprávne vykonanej opravy výrobku,
• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,
• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,
• opravy výrobku, ktoré neboli vykonané v schválenom servisnom stredisku alebo schválenými kompetentnými osobami.

Bezpečnost'

Bezpečnostné definície

Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu.

VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode.

VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode.

Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii.

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Tento výrobok je nebezpečný, ak sa nepoužíva správne alebo ak nie ste pri jeho používaní opatrní. V prípade nedodržania bezpečnostných pokynov hrozí poranenie alebo usmrtenie.
• Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto pole môže za

určitých okolností spôsobovat' rušenie aktívnych alebo pasívnych implantovaných zdravotníckych pomôcok. Na zníženie rizika vážneho alebo smrteľného zranenia odporúčame, aby sa osoby s implantovanými pomôckami poradili so svojím lekárom a výrobcom pomôcky ešte pred použitím tohto výrobku.

• Vždy zachovávajte opatrnost' a riad'te sa zdravým úsudkom. Ak si v určitých situáciách nie ste istí, ako máte výrobok používať, výrobok nepoužívajte a pred pokračovaním v práci sa porad'te s predajcom spoločnosti Husqvarna.
• Nezabudnite, že operátor bude zodpovedný za nehody zahřňajúce iné osoby alebo ich majetok.
• Výrobok udržiavajte čistý. Symboly a emblémy musia byt' čitatelné.
• Nedovoíte, aby výrobok používali iné osoby, pokiaľ sa neuistíte, že si prečítali tento návod na obsluhu a porozumeli jeho obsahu.
• Nedovoľte, aby výrobok používali deti.
• Deti držte v bezpečnej vzdialenosti od pracovnej oblasti. Vyžaduje sa neustála prítomnost' zodpovednej dospelej osoby.
• Nedovolte, aby výrobok používali osoby, ktoré nepoznajú potrebné pokyny.
• Osoby so zníženými fyzickými alebo duševnými schopnost'ami musia byt' počas používania výrobku vždy pod dozorom. Vyžaduje sa neustála prítomnost' zodpovednej dospelej osoby.
• Výrobok nepoužívajte, ak ste unavení, chorí alebo ste pod vplyvom alkoholu, drog alebo liekov. Vyššie uvedené prípady majú negatívny vplyv na váš zrak, ostražitost', koordináciu a úsudok.
• Nepoužívajte výrobok, ktorý je poškodený alebo nefunguje správne.
• Výrobok žiadnym spôsobom neupravujte ani nepoužívajte, ak existuje možnosť, že bol upravený inými osobami.
• Nemeňte nastavenie regulácie otáčok motora.

VÝSTRAHA: Skôr než budete používat' produkt, prečítajte si nasledujúce výstrahy.

• Pred používaním výrobku odstráňte z pracovnej oblasti všetky predmety, ako sú napr. konáre, vetvy a kamene.
• Predmety, ktoré narazia na rezné zariadenie, môžu byt' vymrštené a spôsobit' poranenie osôb alebo poškodenie iných predmetov. Dávajte pozor, aby okolo stojace osoby a zvieratá nevstupovali do pracovnej oblasti.
• Výrobok nikdy nepoužívajte počas nepriaznivých poveternostných podmienok, napríklad v hmle, v daždi, v silnom vetre, v silnom mraze, pri vysokom riziku blýskania. Používanie výrobku počas nepriaznivých poveternostných podmienok alebo

na vlhkých alebo mokrých miestach je namáhavé. Nepriaznivé poveternostné podmienky môžu mat' za následok vznik nebezpečných podmienok, akými sú napr. klzké povrchy.

• Dávajte pozor na osoby, predmety a situácie, ktoré môžu zamedzit' bezpečnej prevádzke výrobku.
• Dávajte pozor na prekážky, ako sú napr. korene, kamene, halúzky, jamy a priekopy. Vysoká tráva môže zakrývat' prekážky.
• Kosenie trávy na svahoch môže byt' nebezpečné. Výrobok nepoužívajte na svahoch so sklonom viac ako 15°.
• S výrobkom sa pohybujte po vrstevnici. Nepohybujte sa smerom do svahu a zo svahu.
  • V blízkosti skrytých rohov a objektov, ktoré vám bránia vo výhlade, sa pohybujte opatrne.

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Tento výrobok používajte len na kosenie trávy. Výrobok sa nesmie používat' na iné úlohy.
• Používajte osobné ochranné pomôcky. Pozrite si čast' Osobné ochranné prostriedky na strane 313.
• Naučte sa, ako v prípade núdze rýchlo zastavit motor.
• Nikdy neštartujte motor v uzavretých priestoroch alebo v blízkosti horľavého materiálu. Výfukové plyny z motora sú horúce a môžu obsahovať iskry, ktoré môžu vyvolat' požiar.
• Výrobok nepoužívajte, pokiaľ nie sú nôž a všetky kryty správně upevnené. Nesprávne pripojený nôž sa môže uvoľnit’ a spôsobit’ poranenia osób.
• Uistite sa, že nôž nenarazí na predmety, ako sú napr. kamene alebo korene. Môže dôjst' k poškodeniu noža a ohnutiu hriadeľa motora. Ohnutá náprava spôsobuje silné vibrácie a vzniká veľké nebezpečenstvo uvoľnenia noža.
• Ak nôž narazí na predmet alebo ak cítite vibrácie, výrobok okamžite vypnite. Odpojte kábel zapalovania od zapalovacej sviečky. Skontrolujte, či nie je výrobok poškodený. Opravte akékolvek poškodenie alebo kontaktujte servisného zástupcu.
• Ked' je naštartovaný motor, rukovät' motorovej brzdy nesmie byt' nikdy trvalo pripevnená k rukoväti.
• Položte výrobok na stabilný, rovný povrch a naštartujte ho. Uistite sa, že sa nôž nedostane do kontaktu so zemou alebo inými predmetmi.
• Pri obsluhe vždy stojte za výrobkom.
• Pri obsluhe výrobku dávajte pozor, aby všetky kolesá dosadali na zem a rukovát' držte oboma rukami. Udržiavajte ruky a chodidlá mimo dosahu rotujúcich nožov.
• Ked' je motor spustený, výrobok nenakláňajte.

• Pri t'ahaní výrobku smerom dozadu bud'te opatrní.

• Výrobok nikdy nedvíhajte, keď je spustený motor. Ak musíte výrobok zdvihnút, najprv vypnite motor a odpojte kábel zapalovania od zapalovacej sviečky.

• Počas obsluhy výrobku necúvajte.
• Pri prechádzaní cez oblasti bez trávy, ako sú napr. štrkové, kamenné a asfaltové chodníky, vypnite motor.
• Ked' je zapnutý motor, s výrobkom neutekajte. Počas obsluhy výrobku vždy kráčajte.
• Pred zmenou výšky rezu zastavte motor. Nikdy nevykonávajte nastavenia so spusteným motorom.
• Nikdy nenechávajte výrobok bez dozoru, keď je zapnutý motor. Zastavte motor a uistite sa, že sa rezné zariadenie neotáča.

Bezpečnostné pokyny pre prevádzku

Osobné ochranné prostriedky

VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Osobné ochranné prostriedky nedokážu úplne vylúčit' riziko, ale môžu znížit' vážnosť zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.
• Ak hladina hluku je vyššia ako 85 dB, používajte chrániče sluchu.
• Noste odolné protišmykové topánky. Výrobok neobsluhujte v otvorených topánkach ani s bosými nohami.
• Noste dlhé odolné nohavice.
• Ked' je to potrebné, používajte ochranné rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia.

VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Výrobok nepoužívajte s bezpečnostnými zariadeniami, ktoré sú poškodené alebo nefungujú správne.
• Pravidelne kontrolujte bezpečnostné zariadenia. Ak sú bezpečnostné zariadenia poškodené alebo nefungujú správne, obrát'te sa na servisného zástupcu Husqvarna.
• Bezpečnostné zariadenia neupravujte.

Kryt rezacej časti tlmí vibrácie vo výrobku a znižuje riziko poranenia kotúčom.

• Skontrolujte kryt rezacej časti, aby ste sa uistili, že na ňom nie sú žiadne známky poškodenia, ako sú napr. praskliny.

Kontrola rukoväti motorovej brzdy (LC 551SP, LC 551VQ)

Rukovät' motorovej brzdy slúži na zastavenie motora. Ked' rukovät' motorovej brzdy uvoľníte, motor sa zastaví.

- Naštartujte motor a potom uvoľnite rukovät' motorovej brzdy. Ak sa motor v priebehu 3 sekúnd nezastaví, požiadajte servisného zástupcu spoločnosti Husqvarna o nastavenie motorovej brzdy. (Obr. 28)

Kontrola ovládania brzdy noža a poistky naštartovania (LC 551VBP)

Ovládanie brzdy noža zastaví len nôž, nie motor. Ked'ovládanie brzdy noža uvoľníte, nôž sa zastaví.

1. Naštartujte motor.
2. Potlačte ovládanie brzdy noža smerom k rukoväti. Poistka naštartovania zastaví pohyb.
3. Zatlačte poistku naštartovania smerom von.
4. Potlačte ovládanie brzdy noža smerom k rukoväti. Nôž sa začne otáčat'.
5. Uvolnite ovládanie brzdy noža. Ak sa nôž v priebehu 3 sekúnd nezastaví, požiadajte servisného zástupcu spoločnosti Husqvarna o nastavenie brzdy noža. (Obr. 29)
6. Uistite sa, že sa poistka naštartovania vrátila spät' do pôvodnej polohy.

Tlmič výfuku

Tlmič výfuku slúži na udržovanie minimálnej hladiny hluku a na smerovanie výfukových plynov smerom od operátora.

Výrobok nepoužívajte, ak tlmič výfuku chýba alebo je poškodený. Poškodený tlmič výfuku zvyšuje hladinu hluku a nebezpečenstvo požiaru.

VÝSTRAHA: Tlmič výfuku je veľmi horúci počas prevádzky, po nej a tiež počas behu motora na voľnobeh. Zachovávajte opatrnost' v okolí horľavých materiálov alebo výparov, aby ste nespôsobili požiar.

- Pravidelne kontrolujte, či je tlmič výfuku správne pripevnený a či nie je poškodený.

Bezpečnost' paliva

VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

• Výrobok neštartujte, ak sú na ňom zvyšky paliva alebo motorového oleja. Odstráňte neželané palivo/olej a nechajte výrobok vyschnút'.

• Ak vylejete palivo na odev, okamžite sa prezlečte.

• Dávajte pozor, aby ste si palivo nevyliali na telo, pretože môže spôsobit' poranenie. Ak si palivo vylejete na telo, umyte sa pomocou mydla vody.

• Výrobok neštartujte, ak sa na motore vyskytuje netesnost'. Pravidelne kontrolujte výskyt netesností na motore.
• Pri manipulácii s palivom zachovajte opatrnost'. Palivo je horlavá látka a výpary z paliva sú výbušné a môžu spôsobit' poranenia alebo smrt'.
• Vyhnite sa vdychovaniu výparov paliva, pretože môžu spôsobit' poranenie. Zabezpečte dostatočné prúdenie vzduchu.
  • V blízkosti paliva alebo motora nefajčite.
• Neukladajte do blízkosti paliva alebo motora teplé predmety.
• Nedopíňajte palivo, ked' je zapnutý motor.
• Pred dopíňaním paliva sa uistite, že motor vychladol.
• Pred dopíňaním paliva pomaly otvorte veko palivovej nádrže a opatrne uvoľnite tlak.
• Palivo do motora nedopíňajte v interiéri. Nedostatočné prúdenie vzduchu môže spôsobit' poranenie alebo smrt' v dôsledku udusenia alebo otravy oxidom uholnatým.
• Veko palivovej nádrže pevne utiahnite. Ak nie je veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru.
• Pred naštartovaním premiestnite výrobok minimálne 3 m od miesta, kde ste dopíňali palivo do nádrže.
• Palivovú nádrž nedopíňajte úplne doplna. Teplo spôsobuje expanziu paliva. Uchovajte miesto navrchu palivovej nádrže.

VÝSTRAHA: Skôr než budete používat' produkt, prečítajte si nasledujúce výstrahy.

• Výfukové plyny z motora obsahujú oxid uhoľnatý, plyn bez zápachu, ktorý je jedovatý a veľmi nebezpečný. Motor neštartujte v interiéri ani v uzavretých priestoroch.
• Pred vykonávaním údržby výrobku zastavte motor a odpojte kábel zapalovania od zapalovacej sviečky.
• Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepel je veľmi ostrá a ľahko môže dôjst' k porezaniu.
• Príslušenstvo a úprava výrobku, ktoré neschválil výrobca, môžu spôsobit' vážne poranenia alebo smrt'. Výrobok neupravujte. Vždy používajte príslušenstvo schválené výrobcom.
• Nepravidelná a nesprávne vykonaná údržba zvyšuje nebezpečenstvo poranenia a poškodenia výrobku.
• Vykonávajte len údržbu uvedenú v tomto návode na používanie. Všetky ostatné práce týkajúce sa údržby musí vykonávat' schválený servisný zástupca spoločnosti Husqvarna.
• Výrobok nechajte pravidelne kontrolovať kvôli údržbe u schváleného servisného zástupcu spoločnosti Husqvarna.
• Vymeňte všetky poškodené, opotrebované alebo zlomené diely.

Montáž

Úvod

VÝSTRAHA: Pred zostavením výrobku si musíte prečítat' kapitolu o bezpečnosti a porozumiet' informáciám, ktoré sa v nej uvádzajú.

VÝSTRAHA: Pred zostavením výrobku od zapaľovacej sviečky odpojte kábel zapaľovacej sviečky.

Montáž rukoväti

1. Uvoľnite spodné gombíky na ľavej a pravej strane výrobku. Skontrolujte, či sa plastová podložka nachádza v drážke v podpere rukoväti. (Obr. 30)

2. Nainštalujte rukovät' sklopenú smerom dopredu, ako je to znázornené na obrázku. (Obr. 31)
   a) Skontrolujte, či sa plastová podložka nachádza medzi rukovát'ou a podperou rukoväti.
   b) Pripevnite rukovät' k podpere rukoväti.

3. Nadvihnite rukovät' nahor. (Obr. 32)

4. Gombíky utiahnite na doraz. Informácie o nastavení výšky rukoväti nájdete v časti Nastavenie výšky držadla na strane 314.

5. Umiestnite kable do držiakov káblov. Skontrolujte, či nie sú kable viditeľněstočené. Pripevnite držiaky káblov k rukoväti. (Obr. 33)
6. Pomocou káblovej spony pripevnite káble k podpere rukoväti. (Obr. 34)

1. Uvoľnite spodné gombíky.
2. Posuňte gombíky smerom k spodnej časti drážok na ľavej a pravej strane výrobku. (Obr. 35)
3. Nastavte výšku rukoväti do jednej z dvoch dostupných polôh.
4. Posuňte gombíky nahor smerom k rukoväti, kým sa nezastavia a nezaznie kliknutie. (Obr. 36)
5. Gombíky utiahnite na doraz.

Nastavenie výrobku do transportnej polohy

1. Odstráňte zberný kôš.

2. Uvoľnite spodné gombíky.

3. Posuňte gombíky smerom k spodnej časti drážok na ľavej a pravej strane výrobku. (Obr. 35)
4. Skopte držadlo dopredu. (Obr. 37)

Nastavenie výrobku do prevádzkovej polohy

1. Nadvihnite rukovät' nahor. (Obr. 32)
2. Posuňte gombíky nahor smerom k rukoväti, kým sa nezastavia a nezaznie kliknutie. (Obr. 36)
3. Gombíky utiahnite na doraz.

Zostavenie zberného koša

1. Pripojte rám zberného koša k vaku na trávu tak, aby pevná časť vaku bola na spodnej strane. Rukovät' rámu držte nad vakom na trávu. (Obr. 38)
2. Pripojte spodnú čast' rámu zberného koša k spodnej časti vaku na trávu. (Obr. 39)
   a) Rám zberného koša zatlačte do drážky. Začnite na pravej strane, ako je to znázornené na obrázku, a postupujte smerom dolava.
3. Ak sa rám zberného koša nedá pripevnit' ľahko, opatrne po ňom udrite gumeným kladivom. Rám zberného koša udierajte medzi spevnenými čast'ami. (Obr. 40)

4. Vak na trávu pripojte k rámu zberného koša pomocou svoriek. (Obr. 41)

5. Nadvihnite zadný kryt.

6. Upevnite zberný kôš na horný okraj rámu.
7. Vložte spodnú čast' zberného koša do kanála na vyhadzovanie trávy. (Obr. 42)

Osadenie mulčovacej zarážky (príslušenstvo)

1. Nadvihnite zadný kryt a vyberte zberný köš.
2. Do kanála na vyhadzovanie trávy vložte prípojku na mulčovanie. (Obr. 43)
3. Vymeňte nôž za mulčovací nôž dodaný so súpravou na mulčovanie. Pozrite si časť Výmena noža na strane 318.

Kosenie trávy bez pripojeného zberného koša alebo zasunutej mulčovacej zarážky

• Nadvihnite zadný kryt a vyberte zberný köš.
• Ak sa používa mulčovacia zarážka a mulčovací nôž, demontujte ich.
• Pred používaním výrobku zatvorte zadný kryt.

Pri používaní výrobku sa pokosená tráva vyhadzuje pod zadným krytom.

Prevádzka

Úvod

VÝSTRAHA: Pred používaním výrobku si musíte prečítat' kapitolu o bezpečnosti a porozumiet' informáciám, ktoré sa v nej uvádzajú.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikácia pre mobilné zariadenia. Aplikácia Husqvarna Connect prináša rozšírené funkcie pre výrobok Husqvarna:

• Rozšírené informácie o výrobku.
• Informácie a podpora vzt'ahujúce sa na súčasti výrobku a servis.

1. Stiahnite si aplikáciu Husqvarna Connect do mobilného zariadenia.
2. Zaregistrujte sa v aplikácii Husqvarna Connect.
3. Ak chcete pripojit' a zaregistrovat' produkt, postupujte podľa pokynov v aplikácii Husqvarna Connect.

Pred obsluhou zariadenia

1. Pozorne si prečítajte tento návod na obsluhu a uistite sa, že ste porozumeli pokynom.
2. Skontrolujte rezné zariadenie a uistite sa, že je správne upevnené a nastavené. Pozrite si kapitolu Kontrola rezného zariadenia na strane 318.
3. Nalejte palivo do palivovej nádrže. Pozrite si kapitolu Doplňanie paliva na strane 315.
4. Naplňte nádrž a skontrolujte hladinu oleja. Pozrite si kapitolu Kontrola hladiny oleja na strane 318

Dopíňanie paliva

Ak je to možné, používajte alkylátový benzín s nízkymi emisiami. Ak nemáte k dispozícii alkylátový benzín s nízkymi emisiami, použite vysokokvalitný bezolovnatý benzín alebo olovnatý benzín s oktánovým číslom minimálne 90.

1. Pomalým otvorením veka palivovej nádrže uvoľnite tlak.
2. S použitím kanistra opatrne doplňte palivo. Ak sa palivo vyleje, pomocou handričky ho utrite a zvyšné palivo nechajte vyschnút'. (Obr. 44)
3. Vyčistite priestor okolo veka palivovej nádrže.
4. Veko palivovej nádrže pevne utiahnite. Ak nie je veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru.
5. Pred spustením premiestnite výrobok minimálne 3 m od miesta, na ktorom ste dopíňali palivo do nádrže.

Nastavenie výšky kosenia

Výšku rezu možno nastavit' v šiestich rôznych úrovniach.

VAROVANIE: Nenastavujte výšku rezu príliš nízko. Ak nie je povrch trávnika rovný, nože môžu narážat' o zem.

Zapnutie výrobku (LC 551VQ)

1. Uistite sa, že je kábel zapaľovania pripojený k zapaľovacej sviečke.
2. Stojte za výrobkom.
3. Rukovät' motorovej brzdy držte oproti hornej rukoväti. (Obr. 46)
4. Pevne uchopte rukovät' štartovacieho lanka pravou rukou.
5. Pomaly potiahnite štartovacie lanko, kým nepocítite istý odpor.
6. Silným potiahnutím naštartujte motor.

Používanie pohonu na kolesách

• Potiahnite páku pohonu k hornej rukoväti. (Obr. 48)
• Model LC 551VQ a model LC 551VBP: Pomocou regulácie rýchlosti na ľavej strane rukoväti upravte rýchlost' jazdy. Posunutím regulácie rýchlosti dopredu zvýšite rýchlost' a posunutím dozadu rýchlost' znížite. (Obr. 49)
• Pred potiahnutím výrobku smerom dozadu deaktivujte pohon a potlačte výrobok zhruba 10 cm dopredu.
• Uvoľnením páky pohonu deaktivujte pohon, napr. keď sa pohybujete v blízkosti prekážok.

• Ak chcete vypnút' len pohon, uvoľnite páku pohonu.
• Ak chcete vypnút' motor, uvołnite rukovät' motorovej brzdy.

Zastavenie výrobku (LC 551VBP)

• Ak chcete vypnút' len pohon, uvoľnite páku pohonu.
• Ak chcete zastavit' motor, prepnite ovládanie plynu do polohy STOP.

Zabezpečenie optimálnych výsledkov

• Vždy používajte ostrý nôž. Tupý nôž poskytuje nepravidelné výsledky kosenia a pokosený povrch trávnika zožltne. Ostrý nôž spotrebuje menej energie ako tupý nôž.
• Nekoste viac ako 1/3 dížky trávy. Najprv koste s nastavenou vysokou výškou rezu. Skontrolujte výsledok a znížte výšku rezu na príslušnú úroveň. Ak je tráva veľmi vysoká, pohybujte sa pomaly a ak je to potrebné, pokoste ju dvakrát.
• Zakaždým koste iným smerom, aby ste predišli vzniku pruhov na trávniku.
• Udržiavajte kryt kosačky čistý. Nahromadenie trávy a nečistoty na vnútornej strane krytu kosačky môže viest' k horšiemu výsledku kosenia. Pozrite si čast' Čistenie vnútorného povrchu krytu rezacej časti na strane 317.

Údržba

Úvod

Údržba a opravné práce na výrobku si vyžadujú špeciálne školenie. Zaručujeme dostupnosť profesionálnych opravných prác a údržby. Ak váš predajca nie je servisný zástupca, kontaktujte predajcu, ktorý vám poskytne informácie o najbližšom servisnom zástupcovi.

Podrobnejšie informácie nájdete na stránke www.husqvarna.com.

Plán údržby

VAROVANIE: Uistite sa, že vzduchový filter je na vrchnej strane výrobku a nie smerom do zeme, keď výrobok nakloníte. Hrozí nebezpečenstvo poškodenia motora.

Intervaly údržby sú vypočítané na základe každodenného používania výrobku. Ak sa výrobok nepoužíva každý deň, tieto intervaly sa menia.

Údržba Denne Týždenne Mesačne
Vykonajte všeobecnú kontrolu X
Skontrolujte hladinu oleja X
Čistenie výrobku X
Skontrolujte rezné zariadenie X
Skontrolujte kryt rezacej časti * X
Skontrolujte rukovát' motorovej brzdy * LC 551SP, LC 551VQ X
Skontrolujte ovládanie brzdy noža * LC 551VBP X
Skontrolujte tlmič výfuku * X
Skontrolujte zapaľovaciu sviečku X
Vymeňte olej (prvýkrát po 5 hodinách používania, potom po každých 50 hodinách používania a ročne) LC 551SP, LC 551VBP			X
Vymeňte olej (prvýkrát po 5 hodinách používania, potom po každých 100 hodinách používania a ročne) LC 551VQ			X
Vyčistite vzduchový filter alebo ho vymeňte X
Skontrolujte palivový systém X

Vykonanie všeobecnej kontroly

- Uistite sa, že sú dotiahnuté všetky matice aj skrutky na výrobku.

Čistenie výrobku

• Plastové diely čistite čistou a suchou handričkou.
• Výrobok neumývajte vodou. Voda môže preniknút do batérie alebo motora a spôsobit' skrat alebo poškodenie výrobku.
• Na čistenie produktu nepoužívajte vysokotlakový čistič.

• Nikdy nelejte vodu priamo na motor.

• Pomocou kefy odstráňte listy, trávu a nečistoty.

• Odnímte kryt spojky a pomocou kefky odstráňte trávu pod krytom spojky. (LC 551VBP)

Čistenie vnútorného povrchu krytu rezacej časti

VAROVANIE: Ak výrobok položíte tak, že vzduchový filter bude smerovat' nadol, môže dôjst' k poškodeniu motora.

1. Pomocou hadice vystriekajte vnútorné povrchy krytu rezacej časti.

Kontrola rezného zariadenia

VÝSTRAHA: Aby ste zabránili náhodnému naštartovaniu, odpojte kábel zapaľovania od zapaľovacej sviečky.

VÝSTRAHA: Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepel je velmi ostrá a lahko môže dôjst' k porezaniu.

1. Skontrolujte, či sa na reznom zariadení nenachádzajú známky poškodenia alebo praskliny. Poškodené rezné zariadenie vždy vymeňte.
2. Skontrolujte, či nie je poškodený alebo tupý nôž.

Poznámka: Po nabrúsení je potrebné nôž vyrovnat'. Nôž nechajte nabrúsit', vymenit' a vyrovnat' v servisnom stredisku. Ak narazíte na predmet, ktorý spôsobí zastavenie výrobku, vymeňte poškodený nôž. Nechajte, aby servisné stredisko rozhodlo, či je možné nôž nabrúsit' alebo sa musí vymenit'.

Výmena noža

1. Pomocou dreveného bloku zaistite nôž. (Obr. 50)
2. Odstráňte skrutku noža.
3. Odstráňte nôž.
4. Skontrolujte, či nie je poškodená podpera a skrutka noža.
5. Skontrolujte hriadel motora a uistite sa, že nie je ohnutý.
6. Pri upevňovaní nového noža nasmerujte uhly noža v smere krytu rezacej časti. (Obr. 51)
7. Uistite sa, že je nôž zarovnaný so stredom hriadeľa motora.
8. Pomocou dreveného bloku zaistite nôž. (Obr. 52)
9. Pripojte nôž.
   a) Na modeli LC 551SP, LC 551VQ pripevnite pérovú podložku a utiahnite skrutku a podložku momentom 70 Nm.
   b) Model LC 551VBP: skrutku utiahnite momentom 50 Nm. (Obr. 53)
10. Rukou potočte nožom a uistite sa, že sa voľne otáča.

VÝSTRAHA: Používajte odolné rukavice. Nôž je veľmi ostrý a ľahko môže dôjst’ k zraneniu.

1. Zapnite výrobok a otestujte nôž. Ak nôž nie je správne upevnený, výrobok vibruje alebo poskytuje neuspokojivé výsledky kosenia.

Kontrola hladiny oleja

VAROVANIE: Príliš nízka hladina oleja môže viest' k poškodeniu motora. Pred zapnutím výrobku skontrolujte hladinu oleja.

1. Položte výrobok na rovný povrch.
2. Odstráňte uzáver nádrže na olej s olejovou mierkou.
3. Očistite olej z olejovej mierky.
4. Ponornú mierku zasuňte celú do nádrže na olej. Utiahnite uzáver nádrže na olej, aby ste sa uistili, že poskytuje správny obraz o hladine oleja.
5. Vytiahnite olejovú mierku.
6. Skontrolujte hladinu oleja na ponornej mierke.
7. V prípade príliš nízkej hladiny doplňte motorový olej a opätovne skontrolujte hladinu oleja.

(Obr. 54)

VÝSTRAHA: Bezprostredne po vypnutí motora je motorový olej veľmi horúci. Nechajte motor vychladnút' pred vypustením oleja. Ak sa motorový olej dostane na pokožku, očistite ju mydlom a vodou.

(Obr. 55)

1. Vytiahnite kábel zapaľovania zo zapaľovacej sviečky.
2. Odstráňte uzáver nádrže na olej.
3. Vypustite motorový olej.
   a) Pre modely so zátkou na vypustenie oleja: Pod zátku na vypustenie oleja položte nádobu na zachytenie motorového oleja.
   b) Pre modely bez zátky na vypustenie oleja alebo ak pod ñu nie je možné položit' nádobu na zachytenie motorového oleja: Na vypustenie motorového oleja z nádrže oleja použíte olejové čerpadlo (príslušenstvo).
4. Nalejte do nádrže nový motorový olej, pričom sa riadťe odporúčaniami v kapitole Technické údaje na strane 320.
5. Skontrolujte hladinu oleja. V časti Kontrola hladiny oleja na strane 318

Doplnenie a výmena motorového oleja

- Informácie o doplňaní a výmene motorového oleja sú uvedené v návode na obsluhu motora.

- Informácie o čistení a výmene vzduchového filtra sú uvedené v návode na obsluhu motora.

Čistenie vzduchového filtra (LC 551VQ)

VAROVANIE: Nepoužívajte motor bez pripojeného vzduchového filtra alebo ak je vzduchový filter znečistený.

VAROVANIE: Ak vzduchový filter nie je možné úplne vyčistit' alebo je poškodený, vymeňte ho. Poškodený vzduchový filter spôsobuje poškodenie motora.

VAROVANIE: Na odstránenie nečistôt nepoužívajte kefu, pretože nečistoty sa tak zatlačia do vzduchového filtra.

Kontrola zapaľovacej sviečky

VAROVANIE: Vždy používajte odporúčaný typ zapaľovacej sviečky. Nesprávny typ zapaľovacej sviečky môže spôsobit' poškodenie výrobku.

• Ak má motor slabý výkon, t'ažko sa štartuje alebo pri voľnobežných otáčkach nefunguje správne, skontrolujte zapaľovaciu sviečku.
• Ak chcete znížit' riziko prítomnosti neželaného materiálu na elektródach zapaľovacej sviečky, postupujte takto:
  a) Uistite sa, že voľnobežné otáčky sú správne nastavené.
  b) Uistite sa, že používate správnu zmes paliva.
  c) Uistite sa, že je čistý vzduchový filter.
• Ak je zapalovacia sviečka znečistená, očistite ju a skontrolujte, či je medzera medzi elektródami správna. Pozrite si časť Technické údaje na strane 320. (Obr. 58)
  • V prípade potreby vymeňte zapaľovaciu sviečku.

• Skontrolujte veko palivovej nádrže a tesnenie veka palivovej nádrže a uistite sa, že nie sú poškodené.
• Skontrolujte palivovú hadicu a uistite sa, že z nej nevyteká palivo. Ak je palivová hadica poškodená, nechajte servisného zástupcu, aby ju vymenil.

Nastavenie regulácie rýchlosti a ovládania plynu

Regulácia rýchlosti upraví rýchlost' jazdy. Ovládanie plynu upraví otáčky motora.

VAROVANIE: Reguláciu rýchlosti neupravujte, ked' je motor spustený.

1. Ak chcete nastavit' rýchlost' jazdy, upravte dlžku plášťa kábla otočením nastavovacej skrutky (A). Ak chcete rýchlost' jazdy zvýšit', plášť kábla skráťte.
2. Ak nie je možné dosiahnut' polohu sýtiča alebo zastavenia, upravte otáčky motora. Otočte nastavovaciu skrutku (B). (Obr. 59)

Preprava, skladovanie a likvidácia

• Pri uskladňovaní a preprave výrobku a paliva sa uistite, že nedochádza k úniku kvapaliny a výparov. Iskry alebo otvorené plamene, napr. z elektrických zariadení alebo bojlerov, môžu vyvolat' požiar.
• Na uskladnenie a prepravu paliva vždy používajte schválené kanistre.
• Pred uskladnením výrobku na dlhšiu dobu vyprázdnite palivovú nádrž. Palivo zlikvidujte v príslušnom zariadení na likvidáciu.
• Počas prepravy výrobok bezpečne upevnite, aby ste zabránili poškodeniu alebo nehodám.
• Výrobok skladujte v uzamknutom priestore mimo dosahu detí a neoprávnených osôb.

- Výrobok skladujte na suchom mieste, ktoré je chránené pred mrazom.

Likvidácia

• Dodržiavajte miestne požiadavky v oblasti recyklácie a platné predpisy.
• Všetky chemikálie, ako napr. motorový olej alebo palivo, zlikvidujte v servisnom stredisku alebo v príslušnom zariadení na likvidáciu.
• Ked' už výrobok nepoužívate, pošlite ho predajcovi spoločnosti Husqvarna alebo ho zlikvidujte v recyklačnom zariadení.

Technické údaje

	LC 551SP LC 551VBP	LC 551VQ
Motor
Značka Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
Typ motora	Jednovalcový, 4-taktný, chladenie s nú-teným obehom vzdu-chu, OHV	Jednovalcový, 4-taktný, chladenie s nú-teným obehom vzdu-chu, OHV	Jednovalcový, 4-taktný, chladenie s nú-teným obehom vzdu-chu, OHV
Objem, cm3	179 179 166
Rýchlost', ot./min 2800 2800 2800
Menovitý výkon motora, kW 111	2,9 2,9 2,7
Systém zapaľovania
Zapaľovacia sviečka NGK BPR5ES NGK BPR	5ES Husqvarna HQT-7
Vzdialenost' elektród, mm 0,6 – 0,8 0,6 – 0,8 0,7 – 0,8
Systém paliva a mazania
Typ mazania motora	Tlak pri olejovom filtri	Tlak pri olejovom filtri	Rozstrekovaním oleja
Objem palivovej nádrže, l	1,9 1,9 1,5
Objem nádrže na olej, l	0,7 0,7 0,5
Motorový olej ^112	Husqvarna SAE 30 Hu	sqvarna SAE 30 Husqvarna SAE 30
Hmotnosť
S prázdnymi nádržami, kg 48,5 52,5 51,0
Emisie hluku ^113
Nameraná hladina akustického výkonu, dB (A)	97 96 97
Zaručená úroveň hlučnosti LWA dB(A) 98 98 98
Úrovne hlučnosti ^114
Hladina akustického tlaku pri uchu obsluhy, dB (A)	87 84 86
Úrovne vibrácií ^115
Rukovát', m/s ^2	4,5 4,5 3,2
Rezné zariadenie
Výška rezu, mm 26 – 74 26 – 74 26 – 74
Šírka rezu, mm 510 510 510
Nôž Zberací Zberací Zberací
Objednávacie číslo 5875908-10 5821494-10 5875908-10
Kapacita zberného koša, I 65 65 65
Pohon
Rýchlost', km/h	4,1 2,8 – 5	2,8-5

Vyhlásenie o zhode

Vyhlásenie o zhode EÚ

My, spoločnost' Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], vyhlasujeme s plnou zodpovednosťou, že výrobok:

Popis Kosačka na trávu
Značka Husqvarna
Typ/model LC 551SP,	LC 551VBP, LC 551VQ
Identifikácia Výrobné čísla od roku 2022 a novšie

plne spíňa nasledujúce smernice a nariadenia EÚ:

Nariadenie Popis
2006/42/ES „o strojových zariadeniach“
2014/30/EÚ „o elektromagnetickej kompatibilite“
2000/14/ES	„týkajúca sa emisie hluku v prostredí pochádzajúceho zo zariadení používaných vo volnom priestranstve“
2011/65/EÚ	„o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach“

a že sa pri ňom uplatňujú nasledujúce normy a technické špecifikácie: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018

Notifikovaný orgán: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden osvedčil zhodu so smernicou Rady 2000/14/ES, posudzovanie zhody: príloha VI.

Informácie týkajúce sa emisií hluku nájdete v časti Technické údaje na strane 320

Huskvarna, 2022-09-29

$$ \Delta \cdot 2 m $$

Claes Losdal, Manažér vývoja/Produkty pre záhradu Husqvarna AB

Zodpovedný za technickú dokumentáciu

VSEBINA

Uvod.... 323

Varnost.... 324

Montaža.... 327

Delovanje....328

Vzdrževanje.... 329
