製品タイプ	自走式回転式ガソリン芝刈り機
ブランド	Husqvarna
モデル	LC 551VQ
エンジン	単気筒4ストローク、OHV、強制空冷
排気量	166 cm³
定格出力	2.7 kW
燃料	無鉛ガソリン（オクタン価 ≥ 90 RON）
燃料タンク容量	1.5 L
オイルタンク容量	0.5 L（SAE 30 オイル）
刈幅	510 mm
刈高さ	26–74 mm（6段階）
グラスキャッチャー容量	65 L
走行速度	2.8–5 km/h
重量（タンク空時）	51.0 kg
保証騒音レベル	98 dB(A)
耳元騒音レベル	86 dB(A)
ハンドル振動	3.2 m/s²
点火プラグ	Husqvarna HQT-7、ギャップ 0.7–0.8 mm
刈刃	Ref. 5875908-10、収集タイプ
定期メンテナンス	オイル交換：初回5時間後、以後100時間ごと；エアフィルター清掃；刃の研磨/交換
安全機能	エンジンブレーキ、カッターデッキ、始動防止（本モデルには非装備）
オプションアクセサリー	マルチングキット、チョッパーブレード

よくある質問 - LC 551VQ HUSQVARNA

LC 551VQ 芝刈り機の始動方法は？

点火ケーブルが点火プラグに接続されていることを確認します。エンジンブレーキハンドルをハンドルバーに押し付け、スターターケーブルを抵抗を感じるまでゆっくり引きます。力を入れて引いてエンジンを始動します。

どのエンジンオイルを使用すればよいですか？

Husqvarna SAE 30 オイルまたは同等品を使用してください。オイルタンク容量は 0.5 L です。使用前に毎回レベルを確認してください。

刈高さの調整方法は？

刈高さ調整レバーをホイール方向に押し、次に前方に押すと高さが低くなり、後方に押すと高くなります。26〜74 mm の 6 段階の調整が可能です。

刈刃のメンテナンス方法は？

定期的に刃の損傷や摩耗を点検してください。交換するには、木片で刃を固定し、ボルトを外し、新しい刃を角度をデッキに向けて取り付け、70 Nm で締め付けます。保護手袋を使用してください。

芝刈り機が異常に振動する場合の対処法は？

すぐにエンジンを停止し、点火ケーブルを外してください。刃が損傷またはバランスを崩していないか、カッターデッキにひび割れがないか確認してください。必要に応じて、認定サービスセンターで刃のバランス調整または交換を行ってください。

カッターデッキの掃除方法は？

燃料タンクを空にし、芝刈り機をマフラー側を下にして傾けます。デッキ内部を水で洗い流します。エンジンやエアフィルターに水をかけないでください。

グラスキャッチャーの容量は？

グラスキャッチャーの容量は 65 リットルです。リアデッキカバーを介して芝刈り機の後部に取り付けます。

エンジンオイルの交換方法は？

エンジンを冷まします。点火ケーブルを外します。オイルタンクのキャップを外します。使用済みオイルを排出します（ドレンプラグがない場合はポンプを使用）。新しい SAE 30 オイルを適正レベルまで補充します。ゲージで確認します。

どの燃料を使用すればよいですか？

オクタン価が少なくとも 90 RON (87 AKI) の高品質無鉛ガソリンを使用してください。可能であればアルキレートガソリンを推奨します。E85 や混合オイルは使用しないでください。

芝刈り機の輸送方法は？

燃料漏れを防ぐため燃料タンクを空にします。下部ノブを緩めた後、ハンドルバーを前方に折ります。輸送中は機械を固定し、乾燥した施錠可能な場所で子供の手の届かないところに保管してください。

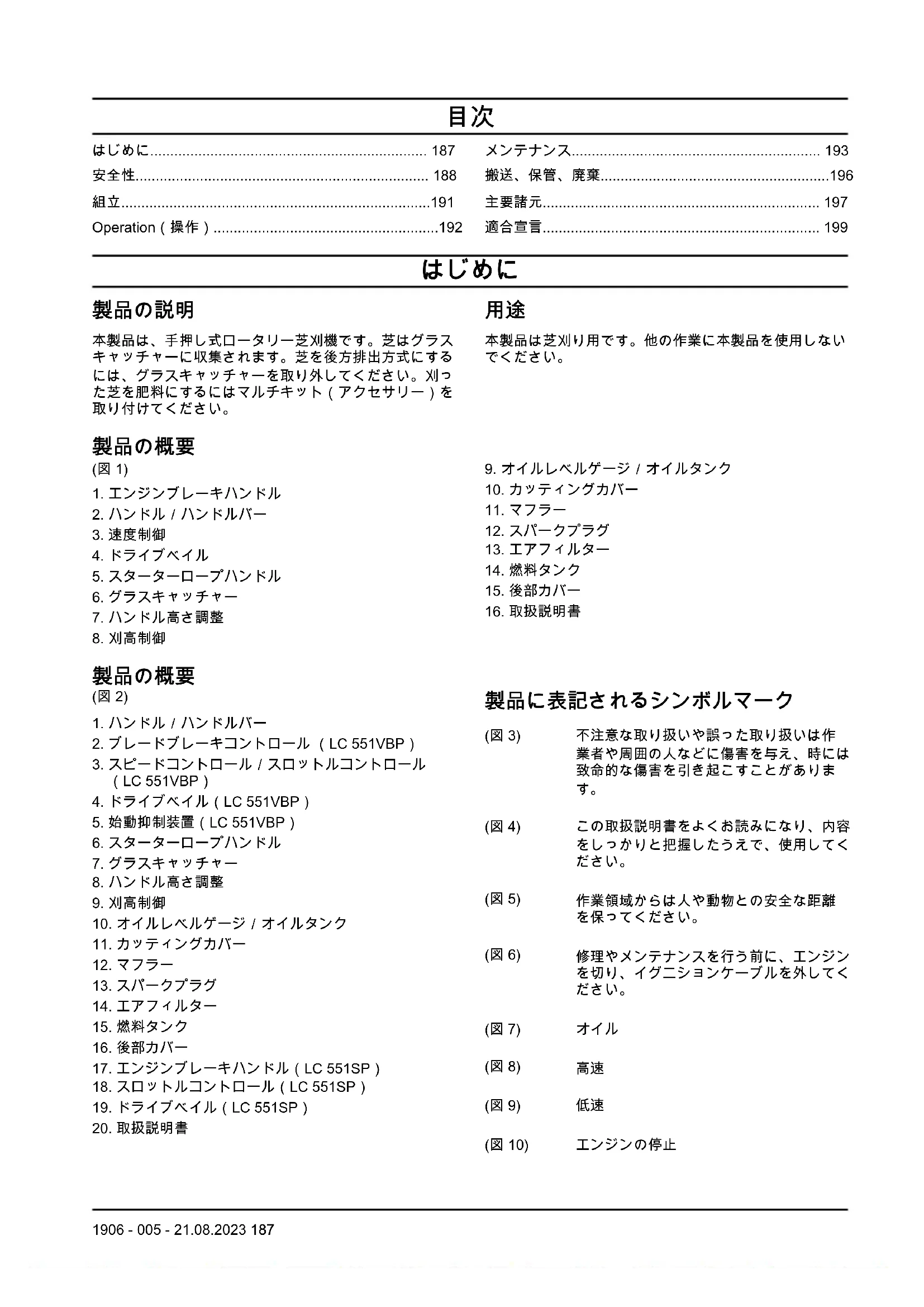

使用説明書 LC 551VQ HUSQVARNA

本製品は、手押し式ロータリー芝刈機です。芝はグラスキャッチャーに収集されます。芝を後方排出方式にするには、グラスキャッチャーを取り外してください。刈った芝を肥料にするにはマルチキット（アクセサリー）を取り付けてください。

製品の概要

(图 1)

1. エンジンブレーキハンドル
2. ハンドル / ハンドルバー
3. 速度制御
4. ドライブベイル
5. スターターロープハンドル
6. グラスキャッチャー
7. ハンドル高さ調整
8. 刘高制御

製品の概要

(図 2)

1. ハンドル / ハンドルバー
2. ブレードブレーキコントロール ( LC 551VBP )
3. スピードコントロール / スロットルコントロール ( LC 551VBP )
4. ドライブベイル ( LC 551VBP )
5. 始動抑制装置 (LC 551VBP)
6. スターターロープハンドル
7. グラスキャッチャー
8. ハンドル高さ調整
9. 刘高制御
10. オイルレベルゲージ / オイルタンク
11. カッティングカバー
12. マフラー
13. スパークプラグ
14. エアフィルター
15. 燃料タンク
16. 後部カバー
17. エンジンブレーキハンドル ( LC 551SP )
18. スロットルコントロール (LC 551SP)
19. ドライブベイル ( LC 551SP )
20. 取扱説明書

用途

本製品は芝刈り用です。他の作業に本製品を使用しないでください。

1. オイルレベルゲージ / オイルタンク
2. カッティングカバー
3. マフラー
4. スパークプラグ
5. エアフィルター
6. 燃料タンク
7. 後部カバー
8. 取扱説明書

製品に表記されるシンボルマーク

(図 3) 不注意な取り扱いや誤った取り扱いは作業者や周囲の人などに傷害を与え、時には致命的な傷害を引き起こすことがあります。
(図 4) この取扱説明書をよくお読みになり、内容をしっかりと把握したうえで、使用してください。
(図 5) 作業領域からは人や動物との安全な距離を保ってください。
(図 6) 修理やメンテナンスを行う前に、エンジンを切り、イグニションケーブルを外してください。
(図 7) オイル
(図 8) 高速
(图 9) 低速
(図 10) エンジンの停止

(図 11) チョーク

(図 12) ブレードクラッチ

(図 13) 飛び散ったり跳ね返ってくる物体に気をつけてください。

(図 14) 回転しているブレードに手や足を近づけないでください。

(図 15) 回転している部品に手や足を近づけないでください。

(図 16) この製品は EU 指令適合製品です。

(図 17) 本製品の保証音響レベルは次の場所とラベルに記載されています：

(図 18) 環境に対する騒音レベルは EC 指令と英国の指令および規制、ニューサウスウェールズの法規「Protection of the Environment Operations (Noise Control) Regulation 2017」に準拠しています。本製品の保証音響レベルは次の場所とラベルに記載されています：主要諸元 197 ページ。

(図 19) エンジンの排気ガスには、無臭で有毒な危険性の高いガスである一酸化炭素が含まれます。屋内または閉鎖された空間で運転しないでください。

(図 20) 屋内または閉鎖された空間で運転しないでください。

(図 21) 爆発の危険性。

(図 22) 高温の表面

(図 23) エンジンにオイルは入っていません。

(図 24) 本製品を使用する前にオイルを充填してください。

(図 25) E85 燃料は使用しないでください。

(図 26) 本製品を裸火から遠ざけてください。

(図 27) スキャン用のコード

注記：本製品に付いている他のシンボル／銘板は、市場固有の法的要件を示します。

ユーロ V 排出規制

警告：エンジンを改造すると、この製品のEC型式認証が無効になります。

製造物責任

製造物責任法に基づき、当社は、次の場合については本製品を原因とする損傷について責任を負いません。

・本製品が誤って修理された場合。

- メーカーによるものではない部品、またはメーカーの認可していない部品を使用して本製品を修理した場合。

- メーカーによるものではないアクセサリー、またはメーカーの認可していないアクセサリーを本製品に使用した場合。

- 認定サービスセンターまたは認定機関で本製品が修理されていない場合。

安全性

安全性の定義

警告、注意、注記は、取扱説明書の特に重要な部分を示しています。

警告：取扱説明書の指示に従わない場合、使用者が負傷したり、死亡したりするか、あるいは付近の人に損傷を与える危険があることを意味します。

注意：取扱説明書の指示に従わない場合、製品や他の物品、または隣接するエリアに損傷を与える危険があることを意味します。

注記：特定の状況で必要とされる詳細情報を提供するために使用されます。

一般的な安全注意事項

警告：本製品を使用する前に、以下の警告指示をお読みください。

・本製品は、慎重かつ適切に使用しないと、危険な道具となります。安全注意事項に従わないと、負傷や死亡事故が発生するおそれがあります。

- 本製品では、運転中に電磁場が発生します。この電磁場は、ある条件下でアクティブ、またはパッシブな医療用インプラントに影響を及ぼすことがあります。深刻な傷害または致命傷の危険を避けるため、医療用インプラントを使用している方は、本製品を使用する前に主治医および医療用インプラントの製造元に相談することをお勧めします。

• 常に常識に基づいて注意して使用してください。特殊な状況での本製品の操作方法がわからない場合、作業を続ける前に本製品を停止して、Husqvarna 販売店までご連絡ください。
• 第三者やその所有物が事故に巻き込まれた場合、その責任は、作業者にあることをご留意ください。
• 本製品は清潔に保ってください。標識やラベルがはっきりと読み取れるようにしてください。
• 取扱説明書を読んで内容を理解した人にのみ本製品を使用させてください。
• 子供に本製品を操作させないでください。
• 子供を作業エリアに近づけないでください。責任を有する大人が常にそばにいる必要があります。
• 指示を理解していない人に本製品を操作させないでください。
• 身体的、精神的にハンデを負った人が本製品を使用する場合は常に監視してください。責任を有する大人が常にそばにいる必要があります。
• 疲労時、疾病時、アルコールや医薬品の影響が残っているときは、本製品を使用しないでください。視力、注意力、動作、判断力に悪影響を与えます。
• 損傷した製品や正しく動作しない製品は使用しないでください。
  ・本製品を改造しないでください。また、本製品が改造されている可能性がある場合は使用しないでください。
  ・エンジンの速度制御の調整を変更しないでください。

作業エリアの安全

警告：本製品を使用する前に、以下の警告指示をお読みください。

• 本製品を使用する前に、大小の枝や石などの物体を作業範囲から取り除いてください。
  ・カッティング装置にぶつかった物体がはじかれて、人が怪我をしたり物が損傷したりするおそれがあります。本製品から周囲の人や動物との安全な距離を保ってください。
  ・霧、雨、強風、極寒、雷の危険などの悪天候下で本製品を使用しないでください。悪天候下や、湿気のある場所、濡れた場所で本製品を使用すると疲労します。悪天候の場合、路面が滑りやすくなるなど、危険な状態を引き起こすことがあります。
• 製品の安全な操作を妨げる可能性がある人、物、状況に注意してください。
• 根、石、小枝、窪み、溝などの障害物に注意してください。長い芝の中に障害物が隠れていることがあります。
  ・斜面で芝を刈ることは危険を伴います。15度を超える斜面では、本製品を使用しないでください。
• 斜面を横切りながら本製品を操作してください。上下に移動しないでください。
• 陰になった隅や視界を遮るものに近づくときは気を付けてください。

安全な作業

警告：本製品を使用する前に、以下の警告指示をお読みください。

• 本製品は芝生刈りにのみ使用してください。他の作業には使用できません。
• 身体保護具を使用してください。使用者の身体保護具190ページを参照してください。
  ・緊急時にエンジンをすばやく停止する方法を必ず確認してください。
• 閉鎖された空間または可燃性物質の近くでエンジンを始動しないでください。エンジンの排気ガスは高温で火花を含むことがあり、火災発生の原因となります。
• ブレードやすべてのカバーを適切に装着してから本製品を始動させてください。ブレードが適切に装着されていないと、緩んで、怪我をすることがあります。
• プレードが石や根などの物体にぶつからないように気を付けてください。ブレードが損傷したり、エンジンシャフトが曲がったりするおそれがあります。シャフトが曲がると振動が激しくなり、ブレードが緩む危険性が非常に高くなります。
• ブレードが物に当たったり振動が発生したりした場合は、すぐに本製品を停止してください。スパークプラグからイグニションケーブルを外してください。製品に損傷がないか点検します。損傷部を修復するか、正規サービス代理店に修理を依頼してください。
  ・エンジンの始動時は、エンジンブレーキハンドルをハンドルに完全に固定しないでください。
• 製品を平らで安定した面に置き、始動します。ブレードが地面やその他の物に触れないよう、注意してください。
• 本製品の操作時は、必ず製品の後ろに立ってください。
• 製品を操作するときは、すべてのホイールを地面につけ、両手でハンドルをつかんで操作してください。回転しているブレードに手や足を近づけないでください。
  ・エンジンの作動中は、本製品を傾けないでください。
  ・製品を後方に引くときは注意してください。
• エンジンの作動中は、本製品を持ち上げないでください。エンジンを持ち上げる必要がある場合は、最初にエンジンを停止し、スパークプラグからイグニションケーブルを取り外してください。
• 本製品を操作するときは、後ろ向きに歩かないでください。
• 砂利、石、アスファルトなど、芝面以外の領域を横切るときは、エンジンを停止してください。
  ・エンジンの作動中は、本製品を操作しながら走らないでください。製品を操作するときは、必ず歩いてください。
• 刈高を変更する場合は、まずエンジンを停止してください。エンジンが作動している状態での調整は決して行わないでください。

- エンジンが作動している状態で、見えない場所に製品を放置しないでください。エンジンを停止し、カッティング装置が回転していないことを確認してください。

操作のための安全注意事項

使用者の身体保護具

警告：本製品を使用する前に、以下の警告指示をお読みください。

• 身体保護具で怪我を完全に防止できるわけではありませんが、万がー事故が起こった場合、負傷の度合いを軽減することができます。適切な保護具の選択については、販売店にご相談ください。
• 騒音レベルが 85 dB を超える場合は、イヤマフを使用してください。
• 丈夫で滑りくいブーツや靴を着用してください。開放部の多い靴を使用したり、裸足で作業を行ったりしないでください。
• 厚手の長ズボンを着用してください。
• カッティング装置の取り付け、点検、清掃を行う場合は、必要に応じて保護グローブを着用してください。

本製品の安全装置

警告：本製品を使用する前に、以下の警告指示をお読みください。

• 損傷している、または正しく動作していない安全装置を取り付けた状態で、製品を使用しないでください。
• 安全装置は定期的に点検してください。安全装置が損傷している、または正しく動作していない場合は、Husqvarna サービス代理店にお問い合わせください。
• 安全装置は改造しないでください。

カッティングカバーの点検方法

カッティングカバーは、本製品の振動を抑え、ブレードで負傷する危険性を低減します。

- カッティングカバーを点検して、亀裂などの損傷がないことを確認してください。

エンジンブレーキハンドルの点検 (LC 551SP, LC 551VQ)

エンジンブレーキハンドルは、エンジンを停止させるためのものです。エンジンブレーキハンドルを放すと、エンジンが停止します。

- エンジンを始動して、エンジンブレーキハンドルを放します。エンジンが3秒で停止しない場合は、Husqvarnaの認証サービス代理店にエンジンブレーキの調整を依頼してください。(図28)

ブレードブレーキコントロールと始動抑制装置の点検 (LC 551VBP)

ブレードブレーキコントロールは、エンジンではなくブレードのみを停止します。ブレードブレーキコントロールを放すと、ブレードが停止します。

1. エンジンを始動します。
2. ハンドルバーの方向にブレードブレーキコントロールを押します。始動抑制装置により動きが停止します。
3. 始動抑制装置を押します。
4. ハンドルバーの方向にブレードブレーキコントロールを押します。ブレードが回転します。
5. ブレードブレーキコントロールを放します。ブレードが3秒で停止しない場合は、Husqvarnaの認証サービス代理店にブレードブレーキの調整を依頼してください。(図29)
6. 始動抑制装置が元の位置に戻ることを確認します。

マフラー

マフラーは騒音レベルを最小限に抑え、排気ガスを作業者から遠ざける働きをします。

マフラーがない、または損傷している場合は、本製品を使用しないでください。マフラーに損傷があると、騒音レベルと火災発生の危険が増加します。

警告：使用中、使用直後およびエンジンがアイドリング速度で稼働しているときはマフラーが高温になります。可燃性の材料やガスの近くでは火災に注意してください。

マフラーの点検方法

・マフラーを定期的に点検して、正しく取り付けられているか、損傷していないかを確認してください。

燃料の安全について

警告：本製品を使用する前に、以下の警告指示をお読みください。

• 本製品に燃料やエンジンオイルが付着している場合は始動しないでください。不要な燃料やオイルを本製品から除去し、乾かしてください。
  ・衣服にガソリンをこぼした場合は、すぐに着替えてください。
• 燃料が身体に付着しないようにしてください。負傷する場合があります。身体に燃料が付着した場合は、石鹸と水を使用して燃料を洗い流してください。
• エンジンに漏れがある場合は、本製品を始動しないでください。エンジンに漏れがないかどうかは定期的に点検してください。

• 燃料に注意してください。燃料は可燃性で蒸気には爆発性があるため、負傷や死亡に至ることがあります。

• 燃料の蒸気を吸引しないでください。負傷の原因になることがあります。十分な空気の流れを確保してください。
  ・燃料やエンジンのそばで喫煙しないでください。

• 燃料やエンジンのそばに温かい物を置かないでください。
  ・エンジンの稼働中は、燃料を補充しないでください。
• 燃料の補充は、エンジンが冷えてからにしてください。
• 燃料を補充する前に、燃料タンクのキャップを開けて慎重に圧力を解放してください。
• 屋内でエンジンに燃料を補充しないでください。十分な空気の流れがないと、窒息や一酸化炭素中毒によって負傷や死亡に至ることがあります。
• 燃料タンクキャップを完全に締め込んでください。 燃料タンクキャップが締め込まれていない場合、火災発生の危険があります。
• 始動する前に、燃料を充填した場所から本製品を 3 m （10 フィート）以上移動させてください。
• 燃料タンクいっぱいに充填しないでください。高温になると、燃料が膨張します。燃料タンクの上部に余裕があるようにください。

メンテナンスのための安全注意事項

警告：本製品を使用する前に、以下の警告指示をお読みください。

・エンジンの排気ガスには、無臭で有毒な危険性の高いガスである一酸化炭素が含まれます。屋内または閉鎖された空間でエンジンを始動しないでください。
・本製品のメンテナンスを実施する前に、エンジンを停止し、スパークプラグからイグニションケーブルを取り外してください。
・カッティング装置のメンテナンスを実施するときは、保護グローブを使用してください。ブレードは非常に鋭利なため、切り傷を負う危険性があります。
- メーカーが認可していないアクセサリーの使用や本製品の改造は、重傷や死亡事故の原因となるおそれがあります。本製品を改造しないでください。必ず、メーカー認可済みのアクセサリーを使用してください。
- メンテナンスが正しく定期的に実施されていない場合は、負傷や本製品の損傷の危険性が高まります。
- 取扱説明書に記載されているメンテナンスのみを実施してください。他のすべてのサービス作業は、Husqvarna の認証サービス代理店が実施する必要があります。
- Husqvarna の認証サービス代理店で定期的に本製品のサービス作業を実施する必要があります。
・損傷、摩耗、破損した部品は交換してください。

組立

はじめに

警告：本製品を組み立てる前に、安全に関する章をお読みになり、内容を理解してください。

警告：本製品を組み立てる前に、スパークプラグからスパークプラグケーブルを取りはずしてください。

ハンドルの組み立て

1. 製品の左側と右側にある下部のノブを緩めます。プラスチックワッシャーがハンドルブラケットの溝にはまっていることを確認します。(図 30)

2. 図のように、ハンドルを前方に倒します。(図 31)
   a) プラスチックワッシャーがハンドルとハンドル ブラケットの間にあることを確認します。
   b) ハンドルをハンドルブラケットに取り付けます。

3. ハンドルを起こします。(図 32)

4. ノブを完全に締め込みます。ハンドルの高さの調節については、次を参照：ハンドルの高さの調節方法191ページ。

5. ケーブルブラケットにワイヤーを取り付けます。コードがねじれていないことを確認します。ケーブルブラケットをハンドルに取り付けます。(図 33)

6. ケーブルタイで、ケーブルをハンドルブラケットに取り付けます。(図 34)

ハンドルの高さの調節方法

1. 下側ノブを緩めます。

2. 本製品の左右にある溝の下端までノブを動かします。(図 35)

3. ハンドルを 1 か 2 のいずれかの高さにセットします。

4. ノブをハンドルバーの方向に、カチッと音がして止まるまで上方に動かします。(図 36)

5. ノブを完全に締め込みます。

製品を搬送位置にセットする方法

1. グラスキャッチャーを取り外します。

2. 下側ノブを緩めます。

3. 本製品の左右にある溝の下端までノブを動かします。(図 35)

4. ハンドルを前側に折り畳みます。(図 37)

製品を操作位置にセットする方法

1. ハンドルバーを起こします。(図 32)
2. ノブをハンドルバーの方向に、カチッと音がして止まるまで上方に動かします。(図 36)
3. ノブを完全に締め込みます。

グラスキャッチャーの組み付け方法

1. グラスキャッチャーフレームを、バッグ下部の硬質な部分に取り付けます。フレームのハンドルがグラスバッグの上になるようにします。(図 38)

2. グラスキャッチャーフレームの下部をグラスバッグの下部に取り付けます。(図 39)

a) グラスキャッチャーフレームを溝にはめます。 図のように、右側から取り付けて、左へゆっくりと動かします。

1. グラスキャッチャーフレームが取り付けづらい場合は、ラバーマレットで、グラスキャッチャーフレームを慎重に押し込みます。グラスキャッチャーフレームは、補強部位の間に取り付けます。(図 40)

2. グラスバッグをグラスキャッチャーフレームにクリップで取り付けます。(図 41)

3. 後部カバーを持ち上げます。

4. グラスキャッチャーをシャーシの上端に取り付けます。

5. グラスキャッチャーの下部を芝の排出口に入れます。(図 42)

マルチプラグ（別売り）の組み立て方法

1. 後部カバーを持ち上げてグラスキャッチャーを取り外します。

2. 排出口にマルチプラグを取り付けます。(図 43)

3. ブレードを、マルチキット同梱のマルチブレードに取り替えます。ブレードの交換 195 ページを参照してください。

グラスキャッチャーやマルチプラグを取り付けずに芝を刈る方法

• 後部カバーを持ち上げてグラスキャッチャーを取り外します。
• マルチプラグとマルチブレードが取り付けられている場合は、取り外します。
  ・製品を操作する前に、後部カバーを閉じてください。

製品を操作すると、刈り取られた芝が後部カバーの下に排出されます。

Operation (操作)

はじめに

警告：本製品を操作する前に、安全に関する章をお読みになり、内容を理解してください。

Husqvarna Connect

Husqvarna Connect は、モバイルデバイス用の無料アプリです。Husqvarna Connect アプリは、お持ちの Husqvarna 製品の拡張機能を提供します。

· 拡張製品情報。
・製品の部品とサービスに関する情報とヘルプ。

Husqvarna Connect の使い方

1. Husqvarna Connect アプリをモバイルデバイスにダウンロードします。
2. Husqvarna Connect アプリで登録を行います。
3. Husqvarna Connect アプリの指示に沿って、製品を接続して登録します。

本製品を操作する前に

1. この取扱説明書をよくお読みになり、内容をしっかりと把握してください。
2. カッティング装置を点検し、正しく取り付けられ、調整されていることを確認します。カッティング装置の点検方法 194 ページを参照してください。

3. 燃料タンクを充填します。燃料の充填方法 192 ページを参照してください。

4. オイルタンクにオイルを注入し、油面をチェックします。オイルレベルのチェック 195 ページを参照してください。

燃料の充填方法

使用可能な場合は、低排出 / アキレートガソリンを使用してください。低排出 / アキレートガソリンを使用できない場合は、高品質の無鉛プレミアムガソリンを使用するか、オクタン価が 90 以上の無鉛ガソリンを使用してください。

注意：オクタン価が90 RON（87 AKI） 未満のガソリンは使用しないでください。 本製品が損傷する場合があります。

1. 燃料タンクキャップをゆっくりと開いて、圧力を解放します。
2. 燃料缶を使用してゆっくり補充してください。燃料をこぼした場合は、布で拭き取り、残った燃料を乾燥させてください。(図 44)
3. 燃料タンクキャップの周囲をきれいにしてください。
4. 燃料タンクキャップを完全に締め込んでください。 燃料タンクキャップが締め込まれていない場合、火災発生の危険があります。
5. 始動する前に燃料を入れた場所から本製品を 3 m （10 フィート）以上移動させてください。

刈高の設定

刈高は6段階に調節できます。

1. 刈高を上げるには、刈高コントロールをホイールの方向に押してから後方に押します。
2. 刈高を下げるには、刈高コントロールをホイールの方向に押してから前方に押します。(図 45)

注意：刈高を低く設定しすぎないでください。芝生の表面が水平でない場合、ブレードが地面に当たるおそれがあります。

本製品の始動方法 (LC 551VQ)

1. イグニッションケーブルがスパークプラグに接続されていることを確認してください。
2. 製品の後ろに立ってください。
3. エンジンブレーキハンドルをハンドルバーの方へ引きます。(図 46)
4. 右手でスターターロープハンドルを握ります。
5. 抵抗を感じるまで、スターターロープをゆっくりと引き出します。
6. 力を入れて引き、エンジンを始動します。

本製品の始動方法（LC 551SP, LC 551VBP）

1. イグニッションケーブルがスパークプラグに接続されていることを確認してください。
2. 製品の後ろに立ってください。
3. スロットルコントロールを調整します。

a) エンジンが冷えている場合は、スロットルコントロールをチョークの位置に設定します。(図 47)
b) エンジンが暖まっている場合は、スロットルコントロールをチョーク位置にしないでください。

1. モデル LC 551SP では、エンジンブレーキハンドルをハンドルバーの方へ引きます。(図 46)
2. 右手でスターターロープハンドルを握ります。
3. 抵抗を感じるまで、スタータロープをゆっくりと引き出します。
4. 力を入れて引き、エンジンを始動します。
5. スロットルコントロールをフルスロットルの位置にセットします。
6. モデル LC 551VBP :

a) 始動抑制装置を外します。

b) ハンドルバーの方向にブレードブレーキコントロールを押し、ブレードを始動します。

ドライブホイールの使用方法

• ハンドルバーの方向にドライブベイルを引きます。 (図 48)
• モデル LC 551VQ およびモデル LC 551VBP：ハンドルの左側にあるスピードコントロールで、ドライブの速度を調整します。スピードコントロールを前方に動かすと速度が上がり、後方に動かすと速度が下がります。(図 49)
• ドライブを解除し、製品を約 10 cm 前方に押してから、製品を後ろ向きに引きます。
• 障害物に近づいたときなどは、ドライブベイルを放してドライブを解除します。

• ドライブのみを停止するには、ドライブベイルを解除します。
  ・エンジンを停止するには、エンジンブレーキハンドルを放します。

本製品の停止方法(LC 551VBP)

• ドライブのみを停止するには、ドライブベイルを解除します。
  ・エンジンを停止するには、スロットルコントロールを停止位置に動かします。

良好に芝を刈る方法

• 必ず鋭利なブレードを使用してください。ブレードが鈍っていると、刈り取りにばらつきが出て、芝の切口が黄ばみます。鋭利なブレードを使用すると、鈍いブレードを使用した場合より労力が少なくて済みます。
  ・芝の長さの 13 以上刈らないでください。まず刈高を高く設定して刈ります。結果を確認し、必要なレベルまで刈高を下げます。芝がかなり長い場合は、ゆっくり運転し、必要に応じて刈り取り作業を2回行ないます。
• 1 回目と 2 回目は別の方向に向かって刈り、芝面に筋がつかないようにします。
• カッティングカバーの汚れは落としてください。カッティングカバーの内側に草や土がたまると芝刈りの結果が悪くなります。カッティングカバーの内側の表面を清掃するには194ページを参照してください。

メンテナンス

はじめに

警告：メンテナンスを行う前に、安全に関する章をお読みになり、内容を理解してください。

本製品のすべての整備と修理作業には、特別な訓練が必要です。当社では責任をもって専門的な修理と整備作業を提供します。お客様の販売店がサービス代理店でない場合は、最寄りのサービス代理店に関する情報をお問い合わせください。

詳しくは、www.husqvarna.com を参照してください。

注意：製品を傾けるときは、エアフィルターを上向きにし、地面に接触しないように

メンテナンス間隔は、本製品が毎日使用されることを前提に算出されています。本製品を毎日使用しない場合は、メンテナンス間隔が変わります。

「*」が付いているメンテナンスについては、次を参照：本製品の安全装置 190 ページ。

メンテナンス 毎日 毎週 毎月
一般点検の実施 X
油面の点検 X
製品の清掃 X
カッティング装置の点検 X
カッティングカバーの点検 * X
エンジンブレーキハンドルの点検 * LC 551SP, LC 551VQ X
ブレードブレーキコントロールの点検 * LC 551VBP X
マフラーの点検 * X
スパークプラグの点検 X
オイルの交換(最初は 5 時間の使用後、その後は 50 時間の使用ごと、年に 1 回 ) LC 551SP, LC 551VBP			X
オイルの交換(最初は 5 時間の使用後、その後は 100 時間の使用ごと、年に 1 回 ) LC 551VQ			X
エアフィルターの清掃または交換 X
燃料システムの点検 X

一般点検の実施方法

- 本製品のナットとネジがしっかりと締め込まれていることを確認してください。

製品の清掃

• プラスチック部品は清潔で乾燥した布で清掃してください。
• 本製品を水で洗浄しないでください。バッテリーやモーターに水が浸入して、本製品が短絡したり、破損したりする原因となります。
  ・本製品の清掃には高圧水を使用しないでください。
• モーターに直接水をかけないでください。
  ・ブラシで、葉、草、土を取り除いてください。
• クラッチカバーを取り外し、ブラシを使用してクラッチカバーの下の草を除去します。(LC 551VBP)

カッティングカバーの内側の表面を清掃するには

1. 燃料タンクを空にします。
2. マフラーを下にして、製品を横向きに置きます。

注意：製品にエアフィルターを取り付けている場合は、エンジンが破損することがあります。

1. ホースを使ってカッティングカバーの内側の表面を水で洗浄します。

カッティング装置の点検方法

警告：誤って始動しないように、イグニションケーブルをスパークプラグから取り外します。

警告：カッティング装置のメンテナンスを実施するときは、保護グローブを着用してください。ブレードは非常に鋭利なため、切り傷を負う危険性があります。

1. カッティング装置に損傷やひび割れがないかどうか点検してください。損傷したカッティング装置は必ず交換してください。

2. ブレードが破損していないか、鈍くなっていないかを確認してください。

注記：ブレードの目立て後は、ブレードのバランス調整が必要です。サービスセンターに依頼して、ブレードの目立て、交換、バランス調整を受けてください。製品が障害物に当たって停止した場合は、破損したブレードを交換してください。サービスセンターに依頼して、ブレードの目立てが可能かどうか、交換が必要かどうかを判断してもらってください。

ブレードの交換

1. ブレードを木製ブロックでロックします。(図 50)
2. ブレードボルトを取り外します。
3. ブレードを外します。
4. ブレードサポートとブレードボルトに破損がないか点検します。
5. エンジンシャフトが曲がっていないかことを点検します。
6. 新しいブレードを取り付けるときは、ブレードの角度がついた部分をカッティングカバー方向に向けます。(図 51)
7. ブレードがエンジンシャフトの中心と合っていることを確認します。
8. ブレードを木製ブロックでロックします。(図 52)
9. ブレードを取り付けます。

a) モデル LC 551SP、LC 551VQ では、スプリングワッシャーを取り付け、ボルトとワッシャーを70 Nm のトルクで締め付けます。
b) モデル LC 551VBP では、50 Nm のトルクでボルトを締め付けます。(図 53)

1. 手でブレードを引き回して、引っかかりなく回転することを確認します。

警告：丈夫な作業用手袋を着用してください。ブレードは非常に鋭利なため、負傷する危険性があります。

1. 製品を始動してブレードのテストを実施します。ブレードが正しく取り付けられていない場合、製品に振動が発生するか、良好な刈り取り結果を得られません。

オイルレベルのチェック

注意：油面が低すぎると、エンジンが損傷することがあります。製品を始動する前に油面を点検してください。

1. 本製品を水平面に置きます。
2. オイルレベルゲージが付いているオイルタンクキャップを取り外します。

3. オイルレベルゲージのオイルを拭き取ります。

4. オイルレベルゲージをオイルタンクに完全に入れます。オイルタンクキャップを締め、油面の正しい状況がわかるようにします。

5. オイルレベルゲージを外します。
6. オイルレベルゲージで油面を点検します。
7. 油面が低すぎる場合は、エンジンオイルを充填し、もう一度油面をチェックします。

(图 54)

注記：飛び散らないようにじょうごを使用します。

エンジンオイルの交換

警告：エンジンの停止直後は、エンジンオイルが非常に高温になっています。エンジンオイル排出前にエンジンを冷ましてください。エンジンオイルが皮膚に触れた場合は、石鹸と水で洗ってください。

(图 55)

1. スパークプラグからイグニションケーブルを取り外します。
2. オイルタンクキャップを取り外します。

3. エンジンオイルを排出します。
   a) オイルドレンプラグ付きモデルの場合：エンジンオイルを収集するためにオイルドレンプラグの下にコンテナを置きます。
   b) オイルドレンプラグが付いていないモデル、またはオイルドレンプラグの下にコンテナを置けない場合：オイルポンプ（アクセサリー）を使用してオイルタンクからエンジンオイルを抜き取ります。

4. 以下で推奨されているタイプの新しいエンジンオイルを充填します：主要諸元 197 ページ。

5. 油面をチェックします。参照：オイルレベルのチェック 195 ページ。

エンジンオイルの十分および交換方法

・エンジンオイルの充填と交換の方法については、エンジンの取扱説明書を参照してください。

エアフィルターの清掃と交換 (LC 5551SP, LC 551VBP)

・エアフィルターの清掃と交換の方法については、エンジンの取扱説明書を参照してください。

エアフィルターの取り外しと取り付け(LC 551VQ)

警告：保護グローブを着用してください。

1. エアフィルターカバーのクリップを押します。
2. エンジンからエアフィルターカバー（A）を慎重に取り外します。
3. 工アフィルター (B) とフォームフィルター (C) を取り外します。(図 56)
4. 工アフィルターに損傷がないことを確認します。破損したエアフィルターを交換します。
5. エアフィルターを清掃して点検します。参照：エアフィルターの清掃 (LC 551VQ)196 ページ。
6. 逆の手順で取り付けます。

エアフィルターの清掃 (LC 551VQ)

注意：エアフィルターが取り付けられていない状態、またはエアフィルターが汚れている状態でエンジンを運転しないでください。

注意：エアフィルターがきれいにならない場合、または損傷している場合は、交換します。エアフィルターに損傷があると、エンジンの損傷の原因となります。

1. ラッチタブ (A) を押し、エアフィルターカバー (B) を外して、エアフィルター (C) を取り外します。 (図 57)
2. 工アフィルターを硬い面に当てるか、エアフィルターのきれいな側からエアフィルターに圧縮空気を吹き付けます。

注意：ブラシで汚れを取り除くことはできません。エアフィルターにほこりが押し込まれます。

1. 湿らせた布で、エアフィルターホルダー（D）とエアフィルターカバーを拭きます。

注意：エアダクト（E）に土が入らないようにしてください。

1. エアフィルターを取り付けます。エアフィルターとエアフィルターホルダーの間に隙間ができないようにしてください。
2. エアフィルターカバーは、下のタブから取り付けます。

スパークプラグを点検するには

注意：必ず、推奨されている種類のスパークプラグを使用してください。スパークプラグの種類が間違っていると、本製品が破損するおそれがあります。

・エンジンのパワーが出ない、なかなか始動しない、またはアイドリング速度で適切に動作しない場合は、スパークプラグを点検します。
- スパークプラグ電極に異物が付着するリスクを下げるには、次の手順に従います。
a) アイドリング速度が正しく調整されていることを確認します。
b) 適切な燃料混合物を使用していることを確認します。
c) エアフィルターに汚れがないことを確認します。

- スパークプラグが活れていたら、きれいにしてから電極ギャップが適切であることを確認します。主要諸元 197 ページを参照してください。(図 58)

・必要に応じてスパークプラグを交換します。

燃料システムを点検するには

• 燃料タンクキャップと燃料タンクキャップのシールを確認し、破損していないことを確認します。
• 燃料ホースを点検し、漏れがないことを確認します。燃料ホースが破損している場合は、サービス代理店に交換を依頼してください。

スピードコントロールおよびスロットルコントロールの調整方法

スピードコントロールはドライブ速度を調整します。スロットルコントロールは、エンジン速度を調整します。

注意：エンジンの稼働中は、スピードコントロールを調整しないでください。

1. ドライブ速度を調整するには、調整ネジ（A）を回してシース付きケーブルの長さを調整します。ドライブ速度を上げるには、ケーブルのシースを短くします。
2. チョークの位置または停止位置にならない場合は、エンジン速度を調整します。調整ネジ（B）を回します。(図 59)

搬送、保管、廃棄

搬送と保管

• 本製品と燃料を保管、搬送する場合は、漏れや煙がないことを確認してください。電気装置やボイラーなどからの火花や裸火により、火災が発生する場合があります。

• 燃料を保管、搬送する場合は必ず、認証されたコンテナを使用してください。

• 本製品を長期間、保管場所に入れる場合は、燃料タンクを空にしてください。燃料は適切な廃棄場所に廃棄してください。

• 搬送中は本製品を安全に接続して、損傷や事故を防止してください。
  ・本製品は鍵のかかる場所に保管して、子供や許可を得ていない人が近づけないようにしてください。
  ・本製品は、乾燥した霜の降りない場所に保管します。

廃棄

- 地域のリサイクル要件および適用される法規に従ってください。

• すべての化学物質（エンジンオイルや燃料など）はサービスセンターまたは適切な廃棄場所に廃棄してください。
• 本製品が不要になった場合は、Husqvarna 販売店に送付するか、リサイクル施設で廃棄してください。

主要諸元

	LC 551SP LC 551VBP	LC 551VQ
エンジン
ブランド カワサキ カワサキ Husqvarna
機種 FJ180V FJ180V HS 166AP
エンジンタイプ	1シリンダー、4ストローク、強制空冷、OHV	1シリンダー、4ストローク、強制空冷、OHV	1シリンダー、4ストローク、強制空冷、OHV
排気量、 cm^3	179 179 166
回転速度、r/min 2800 2800 2800
公称エンジン出力、 kW^66	2.9 2.9 2.7
イグニションシステム
スパークプラグ NGK BPR5ES NGK BPR5ES	ハスクバーナ HQT-7
電極ギャップ、mm 0.6 ~ 0.8 0.6 ~ 0.8 0.7 ~	0.8
燃料および潤滑システム
エンジンの潤滑タイプ オイルフィルター使用時の圧力		オイルフィルター使用時の圧力	はねかけ式
燃料タンクの容量、リットル	1.9 1.9 1.5
オイルタンク容量、リットル	0.7 0.7 0.5
エンジンオイル ^67	ハスクバーナ SAE 30	ハスクバーナ SAE 30	ハスクバーナ SAE 30
質量
燃料タンクが空の場合(kg)	48.5	52.5	51.0
騒音排出 ^68
音響パワーレベル、測定 dB(A)	97	96	97
音響パワーレベル、保証 L_WA dB(A)	98	98	98
サウンドレベル ^69
使用者の耳における音圧レベル(dB(A))	87 84 86
振動レベル ^70
ハンドル、m/s ^2	4.5 4.5 3.2
カッティング装置
刈高、mm 26 ~ 74 26 ~ 74 26 ~ 74
刈幅、mm 510 510 510
ブレード コレクター コレクター コレクター
製品番号 5875908-10 5821494-10 5875908-10
グラスキャッチャー容量、リットル 65 65 65
ドライブ
速度、km/h 4.1 2.8 ~ 5 2.8 ~ 5

適合宣言

EU 適合宣言

ハスクバーナ社 (Husqvarna AB, SE-561 82 Huskvarna,

Sweden、電話番号：[phone]）は、単独責任のも

とで、以下の製品の適合を宣言します。

名称 芝刈機
ブランド Husqvarna
タイプ / モデル LC 55	1SP, LC 551VBP, LC 551VQ
ID 2022 年以降の製造番号

が以下の EU 指令および規制を完全に順守し、

規制名称
2006/42/EC「機械類に関する」
2014/30/EU「電磁環境適合性に関する」
2000/14/EC「環境への騒音排出に関する」
2011/65/EU「電気・電子製品に含まれる特定有害物質の使用制限に関する」

および以下の規格または技術仕様が適用されています：

EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/

A1:2016/A2:2017, EN ISO 14982:2009, EN IEC

63000:2018

2000/14/EC 適合性評価補足 VI の準拠を確認しました。

騒音排出に関する詳細：主要諸元 197 ページ。

Huskvarna, 2022-09-29

$$ \Delta \cdot 2 m $$

開発マネージャー / ガーデン製品担当 Claes Losdal、

Husqvarna AB

正式代表兼技術文書担当

TURINYS

lvadas.... 200

Sauga....201

Surinkimas....204

Naudojimas....205
