LIETOŠANAS INSTRUKCIJA LC 551VQ HUSQVARNA

• Huskvarna, 2022-09-29 Claes Losdal, plėtros vadovas / sodo gaminiai, „Husqvarna AB“ Atsakingas už techninę dokumentaciją 212 1906 - 005 - 21.08.2023Saturs Ievads p. 213

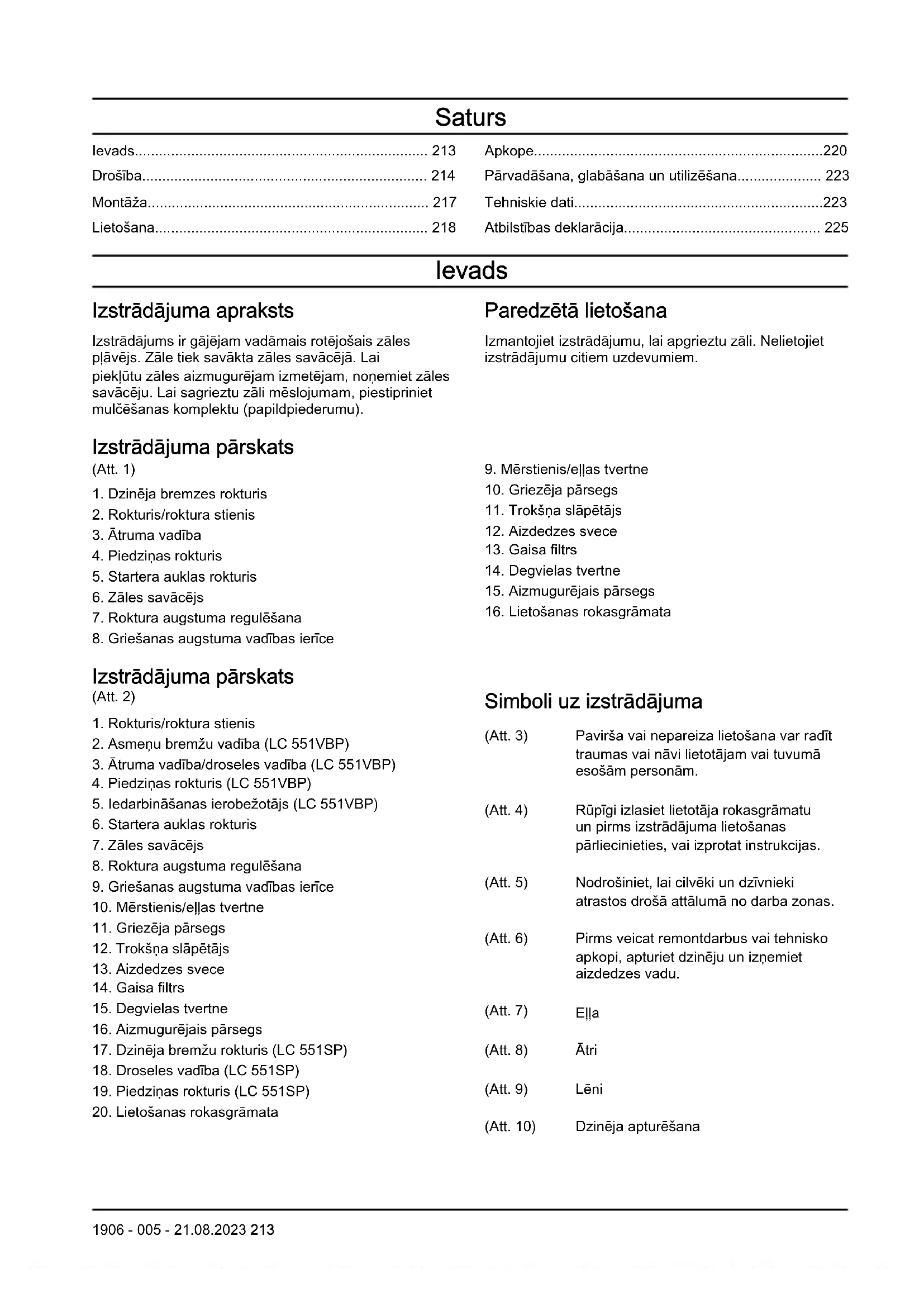

• Drošība p. 214
• Montāža p. 217
• Lietošana p. 218
• Apkope p. 220
• Pārvadāšana, glabāšana un utilizēšana p. 223
• Tehniskie dati p. 223
• Atbilstības deklarācija Ievads Izstrādājuma apraksts Izstrādājums ir gājējam vadāmais rotējošais zāles pļāvējs. Zāle tiek savākta zāles savācējā. Lai piekļūtu zāles aizmugurējam izmetējam, noņemiet zāles savācēju. Lai sagrieztu zāli mēslojumam, piestipriniet mulčēšanas komplektu (papildpiederumu). Paredzētā lietošana Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem. Izstrādājuma pārskats (Att. 1) p. 225

4. Piedziņas rokturis

7. Roktura augstuma regulēšana

8. Griešanas augstuma vadības ierīce

9. Mērstienis/eļļas tvertne

10. Griezēja pārsegs

11. Trokšņa slāpētājs

15. Aizmugurējais pārsegs

16. Lietošanas rokasgrāmata

Izstrādājuma pārskats (Att. 2)

1. Rokturis/roktura stienis

2. Asmeņu bremžu vadība (LC 551VBP)

3. Ātruma vadība/droseles vadība (LC 551VBP)

4. Piedziņas rokturis (LC 551VBP)

5. Iedarbināšanas ierobežotājs (LC 551VBP)

8. Roktura augstuma regulēšana

9. Griešanas augstuma vadības ierīce

10. Mērstienis/eļļas tvertne

11. Griezēja pārsegs

12. Trokšņa slāpētājs

16. Aizmugurējais pārsegs

20. Lietošanas rokasgrāmata

Simboli uz izstrādājuma (Att. 3) Pavirša vai nepareiza lietošana var radīt traumas vai nāvi lietotājam vai tuvumā esošām personām. (Att. 4) Rūpīgi izlasiet lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas. (Att. 5) Nodrošiniet, lai cilvēki un dzīvnieki atrastos drošā attālumā no darba zonas. (Att. 6) Pirms veicat remontdarbus vai tehnisko apkopi, apturiet dzinēju un izņemiet aizdedzes vadu. (Att. 7) Eļļa (Att. 8) Ātri (Att. 9) Lēni (Att. 10) Dzinēja apturēšana 1906 - 005 - 21.08.2023 213(Att. 11) Gaisa drosele (Att. 12) Asmens sajūgs (Att. 13) Uzmanieties no izmestiem un rikošetā atlecošiem priekšmetiem. (Att. 14) Turiet rokas un kājas drošā attālumā no rotējošā asmens. (Att. 15) Turiet rokas un kājas drošā attālumā no rotējošām daļām. (Att. 16) Šis izstrādājums atbilst spēkā esošajām ESdirektīvām. (Att. 17) Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem. (Att. 18) Trokšņa emisijas vidē uzlīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības(trokšņa kontroles) regula(2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 223 un uz etiķetes. (Att. 19) Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ļoti bīstama gāze. Nedarbiniet izstrādājumu iekštelpās vai noslēgtās vietās. (Att. 20) Nedarbiniet izstrādājumu iekštelpās vai noslēgtās vietās. (Att. 21) Var notikt sprādziens. (Att. 22) Karsta virsma (Att. 23) Dzinējā nav eļļas. (Att. 24) Pirms lietojat izstrādājumu, iepildiet eļļu. (Att. 25) Nelietojiet degvieluE85. (Att. 26) Gādājiet, lai izstrādājums neatrastos atklātu liesmu tuvumā. (Att. 27) Skenējams kods. Piezīme: Citi simboli/apzīmējumi(uzlīmes) uz izstrādājuma attiecas uz nozarei specifiskām juridiskām prasībām. EuroV emisija BRĪDINĀJUMS: Motora atvēršana anulē šī ķēdes zāģa ES tipa apstiprinājumu. Atbildība par izstrādājuma kvalitāti Saskaņā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Vispārīgi drošības norādījumi BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi. 214 1906 - 005 - 21.08.2023• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Zināmos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.

• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.

• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.

• Neļaujiet nevienai personai izmantot izstrādājumu, ja neesat pārliecinājies, ka šī persona ir izlasījusi un izprot lietotāja rokasgrāmatas saturu.

• Neļaujiet bērniem lietot šo izstrādājumu.

• Bērni nedrīkst atrasties darba zonā. Tuvumā vienmēr jābūt pieaugušajam.

• Neļaujiet lietot izstrādājumu personai, kas nav iepazinusies ar lietošanas norādījumiem.

• Ja produktu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.

• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.

• Nelietojiet izstrādājumu, kas ir bojāts vai nedarbojas pareizi.

• Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas.

• Nemainiet noregulēto dzinēja apgriezienu skaitu Darba zonas drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Pirms izmantojat izstrādājumu, noņemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmeņus.

• Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.

• Nekad neizmantojiet izstrādājumu sliktos laikapstākļos, piemēram, miglā, lietū, stiprā vējā, lielā aukstumā un pastāvot zibeņošanas riskam. Izstrādājuma izmantošana sliktos laikapstākļos vai mitrā vai slapjā vietā ir nogurdinoša. Slikti laikapstākļi var izraisīt bīstamus apstākļus, piemēram, slidenas virsmas.

• Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas varētu kavēt izstrādājuma drošu darbību.

• Uzmanīgi skatieties, vai nav šķēršļu, piemēram, sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi šķēršļi.

• Pļaušana uz nogāzēm var būt bīstama. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°.

• Uz nogāzēm izstrādājumu izmantojiet garenvirzienā. Nepļaujiet uz augšu un uz leju.

• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz skaidru skatu. Darba drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet šo izstrādājumu tikai zālienu pļaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.

• Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 216

• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.

• Nekad neiedarbiniet dzinēju slēgtās telpās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt ugunsgrēku.

• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var kļūt vaļīgs un izraisīt traumas personai.

• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ļoti lielu risku, ka asmens kļūst vaļīgs.

• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Atvienojiet aizdedzes vadu no aizdedzes sveces. Pārbaudiet, vai izstrādājumā nav bojājumu. Novērsiet bojājumus vai ļaujiet pilnvarotā servisa pārstāvim veikt remontu.

• Nekad nepiestipriniet dzinēja bremžu rokturi pastāvīgi rokturim, kad dzinējs ir iedarbināts.

• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.

• Darbinot izstrādājumu, vienmēr stāviet aiz tā.

• Darbinot izstrādājumu, raugiet, lai visi četri riteņi atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošajiem asmeņiem.

• Nekad nenolieciet izstrādājumu dzinēja darbības laikā.

• Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri. 1906 - 005 - 21.08.2023 215• Nekad neceliet izstrādājumu uz augšu dzinēja darbības laikā. Ja jums jāpaceļ izstrādājums, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.

• Neejiet atmuguriski izstrādājuma lietošanas laikā.

• Izslēdziet dzinēju, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiņiem.

• Nekad neskrieniet ar izstrādājumu dzinēja darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.

• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekad nemēģiniet veikt regulēšanas darbus dzinēja darbības laikā.

• Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas ierīce nerotē. Norādījumi par drošu darbu Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Ja trokšņa līmenis ir augstāks par 85dB, izmantojiet dzirdes aizsarglīdzekļus.

• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām.

• Velciet izturīgas garās bikses.

• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu. Izstrādājuma drošības ierīces BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet zemāk minētos brīdinājumus.

• Nelietojiet izstrādājumu kopā ar drošības ierīcēm, kas ir bojātas vai nedarbojas pareizi.

• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas vai nedarbojas pareizi, sazinieties ar Husqvarna apkopes dienesta pārstāvi.

• Nepārveidojiet drošības ierīces. Griezēja pārsega pārbaude Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

• Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu. Dzinēja bremžu roktura pārbaude (LC 551SP, LC 551VQ) Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

• Iedarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas 3sekundēs, pieprasiet pilnvarotajam Husqvarna apkopes pārstāvim noregulēt dzinēja bremzes. (Att. 28) Asmeņu bremžu vadības un iedarbināšanas ierobežotāja pārbaude((LC 551VBP)) Asmeņu bremžu vadība aptur tikai asmeņu, nevis dzinēja darbību. Atlaižot asmeņu bremžu vadību, asmens apstājas.

1. Iedarbiniet dzinēju.

2. Pavelciet asmeņu bremžu vadību stūres virzienā.

Iedarbināšanas ierobežotājs aptur kustību.

3. Izstumiet iedarbināšanas ierobežotāju.

4. Pavelciet asmeņu bremžu vadību stūres virzienā.

Asmens sāks griezties.

5. Atlaidiet asmeņu bremžu vadību. Ja asmens

neapstājas 3sekunžu laikā, pieprasiet pilnvarotajam Husqvarna apkopes pārstāvim noregulēt asmeņu bremzes. (Att. 29)

6. Pārliecinieties, ka iedarbināšanas ierobežotājs

atgriežas sākumstāvoklī. Trokšņa slāpētājs Slāpētājs maksimāli mazina troksni un novirza dzinēja izplūdes gāzes prom no operatora. Nelietojiet produktu, ja nav trokšņa slāpētāja vai tas ir bojāts. Bojāts trokšņa slāpētājs palielina trokšņa līmeni un aizdegšanās risku. BRĪDINĀJUMS: Lietošanas laikā, tūlīt pēc tās un tad, kad dzinējs darbojas tukšgaitā, trokšņa slāpētājs būtiski sakarst. Lai nepieļautu aizdegšanos, esiet piesardzīgi uzliesmojošu materiālu un/vai gāzu tuvumā. Trokšņa slāpētāja pārbaude

• Regulāri pārbaudiet slāpētāju, lai pārliecinātos, ka tas ir pareizi piestiprināts un nav bojāts. Drošības norādījumi, rīkojoties ar degvielu BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu, ja uz tā ir degviela vai dzinēja eļļa. Notīriet nevēlamo degvielu/eļļu un ļaujiet izstrādājumam nožūt.

1906 - 005 - 21.08.2023• Ja degviela ir nokļuvusi uz apģērba, nekavējoties pārģērbieties.

• Neļaujiet degvielai nonākt uz ķermeņa, jo tā var izraisīt savainojumus. Ja degviela ir nonākusi uz ķermeņa, izmantojiet ziepes un ūdeni, lai to nomazgātu.

• Nelietojiet izstrādājumu, ja dzinējā ir sūce. Regulāri pārbaudiet, vai dzinējam nav radusies sūce.

• Rīkojoties ar degvielu, esiet uzmanīgs. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami, un var izraisīt savainojumus vai nāvi.

• Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama.

• Nesmēķējiet degvielas vai dzinēja tuvumā.

• Nenovietojiet siltus objektus degvielas vai dzinēja tuvumā.

• Nepievienojiet degvielu dzinēja darbības laikā.

• Pirms degvielas uzpildes pārliecinieties, vai dzinējs ir atdzisis.

• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu un uzmanīgi izlaidiet spiedienu.

• Neveiciet dzinēja degvielas uzpildi telpās. Nepietiekama gaisa plūsma var izraisīt savainojumus vai nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu (tvana gāzi).

• Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.

• Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3m (10pēdas) no vietas, kur piepildījāt tvertni.

• Nepiepildiet degvielas tvertni pilnībā. Siltuma ietekmē degviela izplešas. Atstājiet degvielas tvertnes augšdaļu tukšu. Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ļoti bīstama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.

• Pirms veicat izstrādājuma apkopi, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.

• Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

• Piederumi un pārveidojumi izstrādājumā, kurus ražotājs nav apstiprinājis, var izraisīt nopietnas traumas vai nāvi. Nepārveidojiet izstrādājumu. Izmantojiet tikai tādus piederumus, ko ir apstiprinājis ražotājs.

• Ja apkope netiek veikta pareizi un regulāri, traumu gūšanas risks un bojājumu izstrādājumam risks palielinās.

• Veiciet tikai to apkopi, kas norādīta īpašnieka rokasgrāmatā. Visi pārējie apkopes darbi jāveic pilnvarotā Husqvarna servisa pārstāvim.

• Ļaujiet pilnvarotā Husqvarna servisa pārstāvim regulāri veikt izstrādājuma apkopi.

• Nomainiet bojātās, nodilušās un salūzušās detaļas. Montāža Ievads BRĪDINĀJUMS: Pirms montējat izstrādājumu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. BRĪDINĀJUMS: Noņemiet aizdedzes sveces vadu no aizdedzes sveces, pirms montējat izstrādājumu. Roktura montāža

1. Izstrādājuma labajā un kreisajā pusē atlaidiet

apakšējos fiksatorus. Nodrošiniet, lai plastmasas paplāksne atrastos roktura skavas padziļinājumā. (Att. 30)

2. Uzstādiet rokturi salocītu uz priekšu, kā parādīts

4. Pilnībā pievelciet fiksatorus. Lai regulētu roktura

augstumu, skatiet šeit: . Roktura augstuma regulēšana lpp. 217

5. Ievietojiet vadus vadu skavās. Sekojiet, lai vadi

nesavijas. Vadu skavas piestipriniet rokturim. (Att. 33)

6. Lai piestiprinātu vadus rokturim, izmantojiet vadu

savilcējus. (Att. 34) Roktura augstuma regulēšana

1. Atskrūvējiet apakšējos fiksatorus.

2. Pārvietojiet fiksatorus uz rievu apakšējo malu

izstrādājuma kreisajā un labajā pusē. (Att. 35) 1906 - 005 - 21.08.2023 2173. Iestatiet roktura augstumu vienā no 2pieejamajām pozīcijām.

4. Virziet fiksatorus uz augšu stūres virzienā, līdz tie

apstājas un atskan klikšķis. (Att. 36)

5. Pilnībā pievelciet fiksatorus.

Produkta novietošana transportēšanas pozīcijā

1. Noņemiet zāles savācēju.

2. Atskrūvējiet apakšējos fiksatorus.

3. Pārvietojiet fiksatorus uz rievu apakšējo malu

izstrādājuma kreisajā un labajā pusē. (Att. 35)

4. Nolokiet rokturi uz priekšu. (Att. 37)

Izstrādājuma novietošana darbības pozīcijā

1. Paceliet stūri uz augšu. (Att. 32)

2. Virziet fiksatorus uz augšu stūres virzienā, līdz tie

apstājas un atskan klikšķis. (Att. 36)

3. Pilnībā pievelciet fiksatorus.

Zāles savācēja montāža

1. Ievietojiet zāles savācēja rāmi zāles maisā tādā

veidā, lai maisa stingrā daļa būtu apakšā. Nodrošiniet, lai rāmja rokturis ir zāles maisa augšdaļā. (Att. 38)

2. Piestipriniet zāles savācēja rāmja apakšdaļu zāles

maisa apakšdaļai. (Att. 39) a) Ievietojiet zāles savācēja rāmi rievā. Sāciet no labās puses un pakāpeniski virzieties uz kreiso, kā parādīts attēlā.

3. Ja zāles savācēja rāmi neizdodas viegli piestiprināt,

uzmanīgi pasitiet pa to ar gumijas āmuriņu. Iesitiet zāles savācēja rāmi stiprinājuma vietās. (Att. 40)

4. Piestipriniet zāles maisu pie zāles savācēja rāmja ar

5. Noceliet aizmugurējo pārsegu.

6. Piestipriniet zāles savācēju pie šasijas augšmalas.

7. Ievietojiet zāles savācēja apakšējo daļu zāles

izmešanas atverē. (Att. 42) Mulčēšanas aizbāžņa (piederums) montāža

1. Paceliet aizmugurējo pārsegu un noņemiet zāles

2. Ievietojiet mulčēšanas ieliktni zāles izmešanas

nodrošināts kopā ar mulčēšanas komplektu. Skatiet šeit: Asmens maiņa lpp. 221

Zāles griešana bez pievienota zāles savācēja vai mulčēšanas aizbāžņa

• Paceliet aizmugurējo pārsegu un noņemiet zāles savācēju.

• Ja ir pievienots mulčēšanas aizbāznis un mulčēšanas asmens, noņemiet tos.

• Pirms produkta lietošanas aizveriet aizmugurējo vāku. Kad lietojat produktu, nogrieztā zāles tiek izvadīta zem aizmugurējā pārsega. Lietošana Ievads BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. Husqvarna Connect Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.

• Informācija par izstrādājuma daļām un apkopi un palīdzība ar to. Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet Husqvarna Connect lietotni savā

2. Reģistrējieties Husqvarna Connect lietotnē.

3. Izpildiet Husqvarna Connect lietotnē sniegtos

norādījumus, lai savienotu un reģistrētu produktu. Pirms izstrādājuma darbināšanas

1. Uzmanīgi izlasiet lietotāja rokasgrāmatu un

pārliecinieties, vai izprotat instrukcijas.

2. Pārbaudiet griešanas aprīkojumu, lai pārliecinātos,

vai tas ir pareizi piestiprināts un noregulēts. Skatiet šeit: Griešanas aprīkojuma pārbaudīšana lpp. 221

Degvielas uzpildīšana lpp. 218

4. Uzpildiet degvielas tvertni un pārbaudiet eļļas līmeni.

Skatiet šeit: Eļļas līmeņa pārbaude lpp. 221

Degvielas uzpildīšana Ja iespējams, izmantojiet zemu emisiju/alkilātu degvielu. Ja zemu emisiju/alkilātu benzīns nav pieejams, izmantojiet kvalitatīvu bezsvina benzīnu vai svinu saturošu benzīnu, kura oktānskaitlis ir vismaz90. 218 1906 - 005 - 21.08.2023IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks par 90RON (87AKI). Pretējā gadījumā izstrādājums var tikt bojāts.

1. Lēni atveriet degvielas tvertnes vāciņu, lai

samazinātu spiedienu.

2. Lēni uzpildiet ar degvielas kannu. Ja esat izšļakstījis

degvielu, notīriet to ar drāniņu un ļaujiet atlikušajai degvielai nožūt. (Att. 44)

3. Notīriet vietu ap degvielas tvertnes vāciņu.

4. Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja

degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.

5. Pirms iedarbināšanas pārvietojiet izstrādājumu

vismaz 3m (10pēdu attālumā) no vietas, kur veicāt uzpildi. Pļaušanas augstuma regulēšana Griešanas augstumu var noregulēt 6līmeņos.

1. Lai palielinātu griešanas augstumu, pabīdiet

griešanas augstuma sviru riteņa virzienā un pēc tam uz aizmuguri.

2. Lai samazinātu griešanas augstumu, pabīdiet

griešanas augstuma sviru riteņa virzienā un pēc tam uz priekšu. (Att. 45) IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi. Izstrādājuma iedarbināšana (LC 551VQ)

1. Pārliecinieties, ka aizdedzes sveces vads ir

pievienots aizdedzes svecei.

2. Stāviet aiz izstrādājuma.

5. Lēni velciet startera auklu, līdz sajūtat pretestību.

6. Lai iedarbinātu dzinēju, spēcīgi pavelciet startera

auklu. Izstrādājuma iedarbināšana (LC 551SP, LC 551VBP)

1. Pārliecinieties, vai aizdedzes vads ir pievienots

2. Stāviet aiz izstrādājuma.

3. Noregulējiet droseles vadības sviru.

a) Ja dzinējs ir auksts, iestatiet droseles vadības sviru gaisa vārsta pozīcijā. (Att. 47) b) Ja dzinējs ir silts, neiestatiet droseles vadības sviru gaisa vārsta pozīcijā.

6. Lēni velciet startera auklu, līdz sajūtat pretestību.

7. Lai iedarbinātu dzinēju, spēcīgi to pavelciet.

8. Uzstādiet droseles vadību pilnībā atvērtas droseles

a) Atbrīvojiet iedarbināšanas ierobežotāju. b) Lai iedarbinātu asmeņus, pavelciet asmeņu bremžu vadības sviru stūres virzienā. Piedziņas izmantošana riteņiem

• Velciet piedziņas rokturi stūres virzienā. (Att. 48)

• Modelim LC 551VQ un modelim LC 551VBP: noregulējiet piedziņas ātrumu ar apgriezienu skaita regulēšanas sviru, kas atrodas roktura kreisajā pusē. Pabīdiet apgriezienu skaita regulēšanas sviru uz priekšu, lai palielinātu apgriezienu skaitu, un atpakaļ, lai samazinātu apgriezienu skaitu. (Att. 49)

• Pirms velkat izstrādājumu uz aizmuguri, atvienojiet piedziņu un pastumiet izstrādājumu uz priekšu par aptuveni 10 cm.

• Atlaidiet piedziņas rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu šķērslim. Izstrādājuma izslēgšana (LC 551SP, LC 551VQ)

• Lai apturētu tikai piedziņu, atlaidiet piedziņas rokturi.

• Lai apturētu dzinēju, atlaidiet dzinēja bremžu rokturi. Izstrādājuma izslēgšana (LC 551VBP)

• Lai apturētu tikai piedziņu, atlaidiet piedziņas rokturi.

• Lai apturētu dzinēju, pārvietojiet droseles vadības sviru apturēšanas stāvoklī. Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, pļaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma kļūst dzeltena. Ass asmens arī patērē mazāk enerģijas nekā truls asmens.

• Nepļaujiet vairāk par ⅓ no zāles garuma. Vispirms pļaujiet ar lielu pļaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet pļaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ļoti gara, pļaujiet lēni un, ja nepieciešams, dariet to divreiz.

• Katru reizi pļaujiet dažādos virzienus, lai zālienā neatstātu svītras.

• Uzturiet pļaušanas pārsegu tīru. Zāles un netīrumu uzkrāšanās pļaušanas pārsega iekšpusē var pasliktināt pļaušanas rezultātu. Skatiet: Griešanas pārsega iekšējās virsmas tīrīšana lpp. 220

1906 - 005 - 21.08.2023 219Apkope Ievads BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodaļu par drošību un pārliecinieties, vai izprotat to. Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi. Papildinformāciju skatiet šeit: www.husqvarna.com. Tehniskās apkopes grafiks IEVĒROJIET: Sasverot šo izstrādājumu, nodrošiniet, lai gaisa filtrs būtu vērsts augšup, nevis pret zemi. Pastāv dzinēja bojājumu risks. Apkopes intervāli tiek aprēķināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā. Attiecībā uz apkopi, kas atzīmēta ar *, skatiet instrukcijas šeit: Izstrādājuma drošības ierīces lpp. 216

Tehniskā apkope Katru dienu Reizi nedēļā Reizi mēne-

Veiciet vispārīgu pārbaudi X Pārbaudiet eļļas līmeni X Notīriet izstrādājumu X Pārbaudiet griešanas aprīkojumu X Pārbaudiet griešanas pārsegu* X Pārbaudiet dzinēja bremžu rokturi* LC 551SP, LC 551VQ X Pārbaudiet asmeņu bremžu vadības sviru* LC 551VBP X Pārbaudiet slāpētāju* X Pārbaudiet aizdedzes sveci X Nomainiet eļļu(pirmo reizi pēc 5h lietošanas, pēc tam— ik pēc 50h lietošanas un reizi gadā) LC 551SP, LC 551VBP

Nomainiet eļļu(pirmo reizi pēc 5h lietošanas, pēc tam— ik pēc 100h lietošanas un reizi gadā) LC 551VQ

Iztīriet vai nomainiet gaisa filtru X Pārbaudiet degvielas sistēmu X Vispārējās pārbaudes veikšana

• Pārliecinieties, vai visi uzgriežņi un skrūves uz izstrādājuma ir pareizi pievilkti. Izstrādājuma tīrīšana

• Plastmasas daļas tīriet ar tīru un sausu drānu.

• Izstrādājuma tīrīšanai neizmantojiet ūdeni. Ūdens var iekļūt akumulatorā vai dzinējā un rādīt īssavienojumu vai izstrādājuma bojājumus.

• Neizmantojiet izstrādājuma tīrīšanai augstspiediena mazgātāju.

• Nekādā gadījumā nelejiet ūdeni tieši uz dzinēja.

• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.

• Noņemiet sajūga pārsegu, izmantojiet suku, lai notīrītu zāli zem sajūga pārsega. (LC551VBP) Griešanas pārsega iekšējās virsmas tīrīšana

1. Iztukšojiet degvielas tvertni.

2. Novietojiet izstrādājumu uz sāniem ar slāpētāju uz

leju. IEVĒROJIET: Novietojot izstrādājumu ar gaisa filtru uz leju, var sabojāt dzinēju. 220 1906 - 005 - 21.08.20233. Ar šļūteni noskalojiet griešanas pārsega iekšējo virsmu. Griešanas aprīkojuma pārbaudīšana BRĪDINĀJUMS: Lai novērstu nejaušu palaišanu, atvienojiet aizdedzes vadu no aizdedzes sveces. BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai

ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.

2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai

truls. Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Ļaujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar šķērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai arī tas ir jānomaina. Asmens maiņa

1. Fiksējiet asmeni ar koka kluci. (Att. 50)

2. Izskrūvējiet asmens skrūvi.

5. Pārbaudiet, vai dzinēja vārpsta nav saliekta.

6. Kad piestiprināt jauno asmeni, vērsiet asmens galus

griešanas pārsega virzienā. (Att. 51)

7. Pārliecinieties, vai asmens ir salāgots ar dzinēja

11. Iedarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja

asmens nav pareizi piestiprināts, izstrādājums vibrē vai pļaušanas rezultāts nav apmierinošs. Eļļas līmeņa pārbaude IEVĒROJIET: Pārāk zems eļļas līmenis var izraisīt dzinēja bojājumus. Pirms iedarbināt izstrādājumu, pārbaudiet eļļas līmeni.

1. Novietojiet izstrādājumu uz līdzenas virsmas.

2. Noņemiet eļļas tvertnes vāciņu ar piestiprināto

3. Notīriet no mērstieņa eļļu.

4. Pilnībā ievietojiet mērstieni eļļas tvertnē. Pievelciet

eļļas tvertnes vāciņu, lai pareizi pārbaudītu eļļas līmeni.

5. Izņemiet mērstieni.

6. Pārbaudiet eļļas līmeni uz mērstieņa.

7. Ja eļļas līmenis ir pārāk zems, uzpildiet dzinēja eļļu

un pārbaudiet eļļas līmeni vēlreiz.

Piezīme: Lai novērstu eļļas izšļakstīšanos, izmantojiet piltuvi. Dzinēja eļļas maiņa BRĪDINĀJUMS: Uzreiz pēc dzinēja izslēgšanas dzinēja eļļa ir ļoti karsta. Ļaujiet dzinējam atdzist, pirms izlejat dzinēja eļļu. Ja dzinēja eļļa ir uzšļakstījusies uz ādas, nomazgājiet to ar ziepēm un ūdeni. (Att. 55)

1. Noņemiet aizdedzes vadu no aizdedzes sveces.

2. Noņemiet eļļas tvertnes vāciņu.

3. Izteciniet dzinēja eļļu.

a) Modeļiem ar eļļas izliešanas aizbāzni: Novietojiet tvertni zem eļļas izliešanas aizbāžņa, lai savāktu dzinēja eļļu. b) Modeļiem bez eļļas izliešanas aizbāžņa vai arī, ja zem eļļas izliešanas aizbāžņa nav iespējams novietot tvertni: Izmantojiet eļļas sūkni(papildaprīkojums), lai izvadītu eļļu no eļļas tvertnes.

4. Iepildiet jaunu dzinēja eļļu, kuras tips atbilst

5. Pārbaudiet eļļas līmeni. Skatiet šeit:

Eļļas līmeņa pārbaude lpp. 221

Dzinēja eļļas uzpilde un maiņa

• Lai iegūtu informāciju par to, kā uzpildīt un nomainīt dzinēja eļļu, skatiet dzinēja lietotāja rokasgrāmatu. 1906 - 005 - 21.08.2023 221Gaisa filtra tīrīšana un maiņa (LC 5551SP, LC 551VBP)

• Lai iegūtu informāciju par to, kā iztīrīt un nomainīt gaisa filtru, skatiet dzinēja lietotāja rokasgrāmatu. Gaisa filtra noņemšana un uzstādīšana (LC 551VQ) BRĪDINĀJUMS: Lietojiet aizsargcimdus.

1. Piespiediet skavas, kas fiksē gaisa filtra pārsegu.

2. Uzmanīgi noņemiet no dzinēja gaisa filtra

bojātu gaisa filtru.

5. Iztīriet un pārbaudiet gaisa filtru. Skatiet šeit:

6. Uzstādiet, veicot darbības pretējā secībā.

Gaisa filtra tīrīšana (LC 551VQ) IEVĒROJIET: Nedarbiniet dzinēju, ja nav pievienots gaisa filtrs vai tas ir netīrs. IEVĒROJIET: Ja gaisa filtru nevar pilnībā iztīrīt vai tas ir bojāts, nomainiet to. Bojāts gaisa filtrs rada dzinēja bojājumus.

filtru saspiestu gaisu no tā tīrās puses. IEVĒROJIET: Neizmantojiet suku, lai noņemtu netīrumus, jo tādējādi netīrumi tiek iespiesti gaisa filtrā.

3. Tīriet gaisa filtra turētāju(D) un gaisa filtra pārsegu

ar mitru drānu. IEVĒROJIET: Pārliecinieties, ka gaisa kanālā(E) neiekļūst netīrumi.

4. Uzstādiet gaisa filtru. Pārbaudiet, vai gaisa filtrs

pilnībā balstās pret gaisa filtra turētāju.

5. Uzstādiet gaisa filtra pārsegu ar apakšējiem

izciļņiem vispirms. Aizdedzes sveces pārbaude IEVĒROJIET: Vienmēr lietojiet ieteikto aizdedzes sveces tipu. Nepiemērota aizdedzes svece var radīt izstrādājuma bojājumus.

• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tukšgaitā.

• Lai samazinātu nevēlamu materiālu uzkrāšanos uz aizdedzes sveces elektrodiem, ievērojiet turpmākos norādījumus. a) Pārliecinieties, vai tukšgaitas apgriezienu skaits ir noregulēts pareizi. b) Pārliecinieties, vai degvielas maisījums ir atbilstošs. c) Pārliecinieties, vai gaisa filtrs ir tīrs.

• Ja aizdedzes svece ir netīra, notīriet to un pārbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet šeit: Tehniskie dati lpp. 223 . (Att. 58)

• Ja nepieciešams, nomainiet aizdedzes sveci. Degvielas sistēmas pārbaude

• Pārbaudiet degvielas tvertnes vāciņu un degvielas tvertnes vāciņa blīvi, lai pārliecinātos, vai nav bojājumu.

• Pārbaudiet degvielas šļūtenes, lai pārbaudītu, vai nav noplūdes. Ja degvielas šļūtene ir bojāta, ļaujiet servisa pārstāvim to nomainīt. Apgriezienu skaita regulēšanas un droseles vadības sviras regulēšana Apgriezienu skaita regulēšanas svira regulē piedziņas ātrumu. Droseles vadības svira regulē dzinēja ātrumu. IEVĒROJIET: Ja dzinējs darbojas, neveiciet apgriezienu skaita regulēšanu.

1. Lai pielāgotu piedziņas ātrumu, pagrieziet

regulēšanas skrūvi(A), pielāgojot vada apvalka garumu. Lai palielinātu piedziņas ātrumu, saīsiniet vada apvalku.

2. Ja gaisa vārsta pozīciju vai apturēšanas pozīciju

nevar saslēgt, regulējiet dzinēja apgriezienus. Grieziet regulēšanas skrūvi(B). (Att. 59)

1906 - 005 - 21.08.2023Pārvadāšana, glabāšana un utilizēšana Transportēšana un glabāšana

• Attiecībā uz izstrādājuma un degvielas glabāšanu un transportēšanu pārliecinieties, vai nav noplūdes vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piemēram, elektroierīces vai tvaika katli, var izraisīt ugunsgrēku.

• Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai.

• Iztukšojiet degvielas tvertni, pirms novietojat izstrādājumu glabāšanai uz ilgāku laiku. Nododiet degvielu piemērojamā utilizēšanas vietā.

• Transportēšanas laikā droši nostipriniet izstrādājumu, lai novērstu bojājumus un negadījumus.

• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var piekļūt bērni vai personas, kam tas nav atļauts.

• Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C. Utilizēšana

• Ievērojiet vietējās pārstrādes prasības un piemērojamos noteikumus.

• Utilizējiet visas ķimikālijas, piemēram, dzinēja eļļu vai degvielu, servisa centrā vai piemērojamā utilizācijas vietā.

• Kad izstrādājums vairs netiek izmantots, nosūtiet to Husqvarna izplatītājam vai nogādājiet to pārstrādes vietā. Tehniskie dati

Ātrums, apgr./min 2800 2800 2800 Dzinēja nomināljauda, kW

Maksimāli pieļaujamā dzinēja jauda ir vidējā tipiskā ražošanas dzinēja neto jauda(pēc noteiktajiem apgr./ min.) dzinēja modelim, kas mērīta pēc SAE standarta J1349/ISO1585. Vairumam dzinēju šis lielums var atšķirties no šeit norādītā. Faktiskā izejas jauda dzinējam, kas uzstādīts gala izstrādājumam, būs atkarīga no darbības ātruma, vides apstākļiem un citiem lielumiem. 1906 - 005 - 21.08.2023 223LC551SP LC 551VBP LC 551VQ Dzinēja eļļa

Skaņas jaudas līmenis, izmērītais dB (A) 97 96 97 Skaņas jaudas līmenis, garantētais L

4,5 4,5 3,2 Pļaušanas aprīkojums Pļaušanas augstums, mm 26–74 26–74 26–74 Pļaušanas platums, mm 510 510 510 Asmens Collect Collect Collect Izstrādājuma numurs 5875908-10 5821494-10 5875908-10 Zāles savācēja ietilpība, l 65 65 65 Braukšana Ātrums, km/h 4,1 2,8–5 2,8–5

Ja eļļu SAE-30lieto, kad temperatūra ir zemāka par +5°C, pastāv nepietiekamas dzinēja eļļošanas risks. Tas var izraisīt dzinēja bojājumus. Skatiet šeit: Dzinēja eļļas maiņa lpp. 221 Informācija par zemai temperatūrai piemērotu eļļu.

Atbilstoši EKdirektīvai2000/14/EK trokšņa emisija apkārtnē ir mērīta kā akustiskā jauda (L

Skaņas spiediena līmenis atbilstoši standartam ISO5395. Sniegtajos datos par skaņas spiediena līmeni tipiskā statistiskā izkliede ir 1,2dB(A) (standartnovirze).

Vibrācijas līmenis atbilstoši ISO5395. Sniegtajos datos par vibrācijas līmeni tipiska statistiskā izkliede ir 0,2m/s

(standarta novirze). 224 1906 - 005 - 21.08.2023Atbilstības deklarācija ES atbilstības deklarācija Mēs, Husqvarna AB, SE-56182 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums: Apraksts Zāles pļaujmašīna Zīmols Husqvarna Tips/modelis LC 551SP, LC 551VBP, LC 551VQ Identifikācija Ar sērijas numuriem no 2022 un turpmākiem sērijas numuriem pilnībā atbilst šādām ES direktīvām un noteikumiem: Noteikums Apraksts 2006/42/EK “par iekārtām” 2014/30/ES “par elektromagnētisko savietojamību” 2000/14/EK “par trokšņa emisiju vidē” 2011/65/ES Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīko- jumos un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN ISO 5395-1:2013/A1:2018, EN ISO

5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN

IEC 63000:2018 Informētā valsts iestāde: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden ir apstiprinājusi atbilstību Eiropas Padomes direktīvai 2000/14/EK, atbilstības izvērtēšanas kārtībai: VIpielikums. Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit: Tehniskie dati lpp. 223
