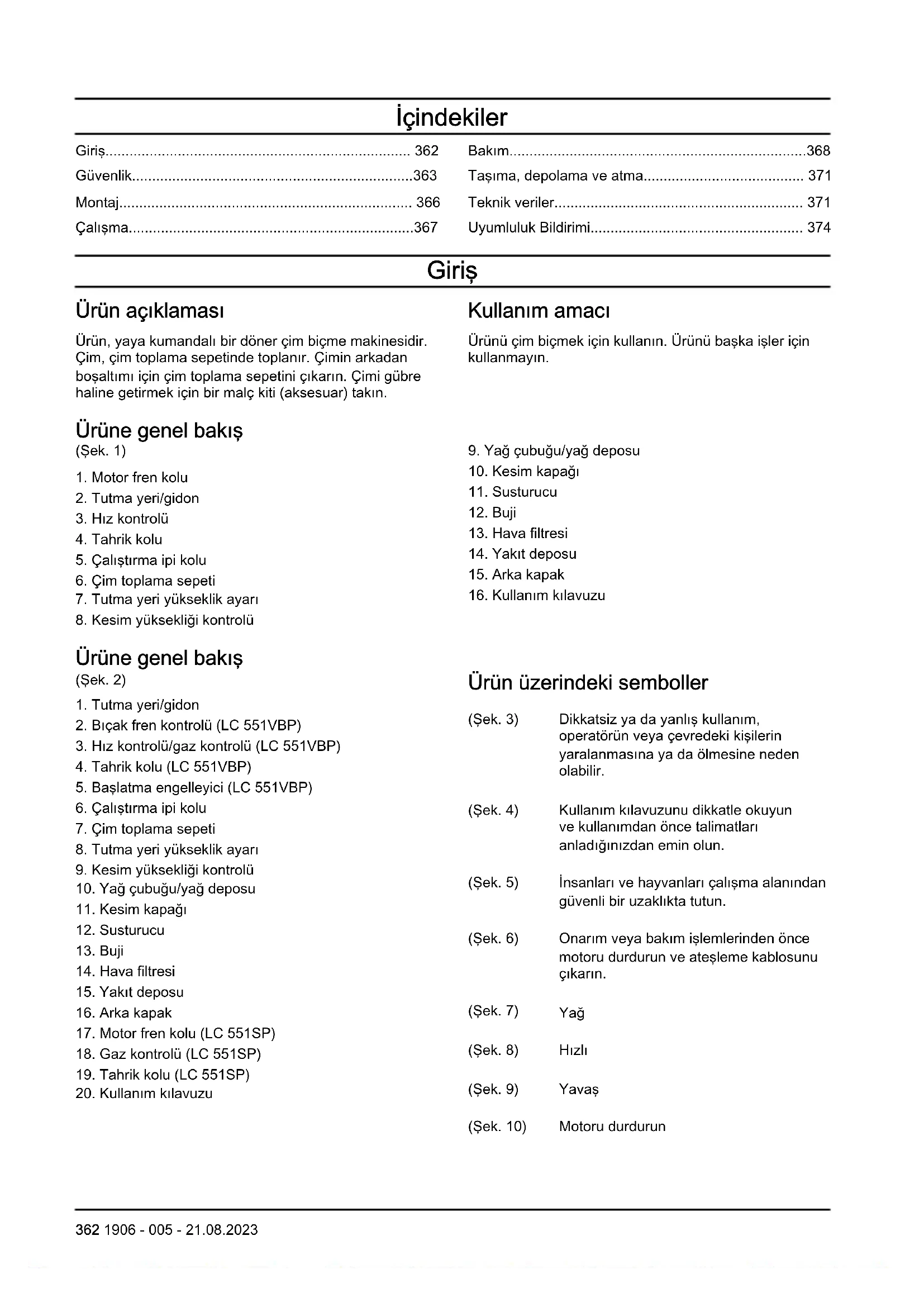

KULLANIM KILAVUZU LC 551VQ HUSQVARNA

• Huskvarna, 2022-09-29 Claes Losdal, utvecklingschef/trädgårdsprodukter, Husqvarna AB Ansvarig för teknisk dokumentation 1906 - 005 - 21.08.2023 361İçindekiler Giriş p. 362
• Güvenlik p. 363
• Montaj p. 366
• Çalışma p. 367
• Bakım p. 368
• Taşıma, depolama ve atma p. 371
• Teknik veriler p. 371
• Uyumluluk Bildirimi Giriş Ürün açıklaması Ürün, yaya kumandalı bir döner çim biçme makinesidir. Çim, çim toplama sepetinde toplanır. Çimin arkadan boşaltımı için çim toplama sepetini çıkarın. Çimi gübre haline getirmek için bir malç kiti (aksesuar) takın. Kullanım amacı Ürünü çim biçmek için kullanın. Ürünü başka işler için kullanmayın. Ürüne genel bakış (Şek. 1) p. 374

5. Çalıştırma ipi kolu

6. Çim toplama sepeti

7. Tutma yeri yükseklik ayarı

8. Kesim yüksekliği kontrolü

9. Yağ çubuğu/yağ deposu

16. Kullanım kılavuzu

Ürüne genel bakış (Şek. 2)

2. Bıçak fren kontrolü (LC 551VBP)

3. Hız kontrolü/gaz kontrolü (LC 551VBP)

6. Çalıştırma ipi kolu

7. Çim toplama sepeti

8. Tutma yeri yükseklik ayarı

9. Kesim yüksekliği kontrolü

10. Yağ çubuğu/yağ deposu

18. Gaz kontrolü (LC551SP)

19. Tahrik kolu (LC551SP)

20. Kullanım kılavuzu

Ürün üzerindeki semboller (Şek. 3) Dikkatsiz ya da yanlış kullanım, operatörün veya çevredeki kişilerin yaralanmasına ya da ölmesine neden olabilir. (Şek. 4) Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. (Şek. 5) İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun. (Şek. 6) Onarım veya bakım işlemlerinden önce motoru durdurun ve ateşleme kablosunu çıkarın. (Şek. 7) Yağ (Şek. 8) Hızlı (Şek. 9) Yavaş (Şek. 10) Motoru durdurun 362 1906 - 005 - 21.08.2023(Şek. 11) Jikle (Şek. 12) Bıçak kavraması (Şek. 13) Atılan nesnelere ve seken cisimlere dikkat edin. (Şek. 14) El ve ayaklarınızı döner bıçaktan uzak tutun. (Şek. 15) El ve ayaklarınızı döner parçalardan uzak tutun. (Şek. 16) Bu ürün yürürlükteki AB direktiflerine uygundur. (Şek. 17) Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur. (Şek. 18) AB ve BK direktifleri ile düzenlemeleri ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonu etiketi. Ürünün garantili ses gücü düzeyi Teknik veriler sayfada: 371 bölümünde ve etiketin üstünde belirtilmektedir (Şek. 19) Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Ürünü iç mekanlarda veya kapalı alanlarda çalıştırmayın. (Şek. 20) Ürünü iç mekanlarda veya kapalı alanlarda çalıştırmayın. (Şek. 21) Patlama tehlikesi. (Şek. 22) Sıcak yüzey (Şek. 23) Motor, içerisinde yağ olmadan teslim edilir. (Şek. 24) Ürünü kullanmadan önce yağ doldurun. (Şek. 25) E85 yakıt kullanmayın. (Şek. 26) Ürünü açık alevden uzak tutun. (Şek. 27) Taranabilir kod. Not: Ürünün üzerindeki diğer semboller/etiketler, pazara özel yasal gerekliliklerle ilgilidir. Avrupa V Emisyonları UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda parazitlenmeye neden olabilir. Ciddi yaralanmaya veya ölüme neden olabilecek durumların ortaya çıkma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü çalıştırmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz. 1906 - 005 - 21.08.2023 363• Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda ürünü nasıl kullanacağınızdan emin değilseniz durun ve devam etmeden önce Husqvarna bayinizle görüşün.

• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.

• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.

• Kullanım kılavuzunun içindekileri okuyup anladığından emin olmadan kimsenin ürünü kullanmasına izin vermeyin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin.

• Çocukları çalışma alanından uzakta tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Talimatlar hakkında bilgisi olmayan birinin ürünü kullanmasına izin vermeyin.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Ürünü yorgunken, hastayken veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.

• Hasarlı veya düzgün çalışmayan bir ürünü kullanmayın.

• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın.

• Motor devir kontrolü ayarını değiştirmeyin. Çalışma alanı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanmadan önce çalışma alanındaki dal, çalı çırpı ve taş gibi nesneleri alın.

• Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun.

• Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.

• Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.

• Kök, taş, çalı çırpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.

• Eğimli yerlerde çim kesmek tehlikeli olabilir. Ürünü 15°'den daha eğimli zeminlerde kullanmayın.

• Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.

• Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun. Çalışma güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.

• Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 365

• Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.

• Ürünü hiçbir zaman kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Motordan çıkan egzoz dumanları sıcaktır ve yangın çıkmasına neden olabilecek kıvılcımlar içerebilir.

• Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak gevşeyerek yaralanmanıza neden olabilir.

• Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.

• Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Ateşleme kablosunu bujiden ayırın. Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.

• Motor çalıştırıldığında motor fren kolunu hiçbir zaman sürekli olarak kola takmayın.

• Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

• Ürünü çalıştırırken her zaman arkasında durun.

• Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarınızı döner bıçaklardan uzakta tutun.

• Motor çalışırken ürünü yatırmayın.

• Ürünü arkaya doğru çekerken dikkatli olun.

• Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekirse önce motoru durdurun ve ateşleme kablosunu bujiden ayırın.

• Ürünü kullanırken arkaya doğru yürümeyin.

• Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.

• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.

• Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.

• Motor çalışırken ürünün hiçbir zaman görüş alanından çıkmasına izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun.

1906 - 005 - 21.08.2023Kullanım için güvenlik talimatları Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Gürültü düzeyi 85 dB'den fazlaysa kulaklık koruma ekipmanı kullanın.

• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.

• Kalın, uzun pantolonlar giyin.

• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın. Ürünün üzerindeki güvenlik araçları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik cihazları hasarlı olan veya düzgün çalışmayan bir ürünü kullanmayın.

• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik cihazları hasarlıysa veya düzgün çalışmıyorsa Husqvarna servis noktanızla görüşün.

• Güvenlik araçları üzerinde değişiklik yapmayın. Kesme kapağını kontrol etme Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

• Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin. Motor fren kolunu kontrol etme (LC 551SP, LC 551VQ) Motor fren kolu, motoru durdurur. Motor fren kolu bırakıldığında motor durur.

• Motoru çalıştırın ve ardından motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı Husqvarna servis noktasına ayarlatın. (Şek. 28) Bıçak fren kontrolünü ve başlatma engelleyiciyi kontrol etme (LC 551VBP) Bıçak fren kontrolü; motoru değil, yalnızca bıçağı durdurur. Bıçak fren kontrolü serbest bırakıldığında bıçak durur.

2. Bıçak fren kontrolünü, gidonun yönünde itin.

Başlatma engelleyici, hareketi durdurur.

3. Başlatma engelleyiciyi dışarı doğru itin.

4. Bıçak fren kontrolünü, gidonun yönünde itin. Bıçak

5. Bıçak fren kontrolünü serbest bırakın. Bıçak 3 saniye

içinde durmazsa bıçak frenini onaylı bir Husqvarna servis noktasına ayarlatın. (Şek. 29)

6. Başlatma engelleyicinin ilk konumuna geri gittiğinden

emin olun. Susturucu Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanlarını operatörden uzağa gönderir. Susturucu yoksa veya hasarlıysa ürünü kullanmayın. Hasarlı bir susturucu, gürültü düzeyini ve yangın riskini artırır. UYARI: Susturucu kullanım sırasında, kullanım sonrasında ve motor rölantide çalışırken çok sıcak olur. Yangını önlemek için yanıcı malzemelerin ve/veya dumanların yakınında dikkatli olun. Susturucuyu kontrol etme

• Düzgün takıldığından ve hasarlı olmadığından emin olmak için susturucuyu düzenli olarak kontrol edin. Yakıt güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan emin olun. 1906 - 005 - 21.08.2023 365• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.

• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır.

• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m/10 ft uzağa taşıyın.

• Yakıt tankını tamamen doldurmayın. Isı yakıtın genleşmesine neden olur. Yakıt tankının üst kısmında boşluk bırakın. Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın.

• Ürün üzerinde bakım yapmadan önce motoru durdurup ateşleme kablosunu bujiden çıkarın.

• Kesme donanımı üzerinde bakım yaparken koruyucu eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

• Üretici tarafından onaylanmamış aksesuarlar ve ürün değişiklikleri, ciddi yaralanmalara veya ölüme neden olabilir. Ürünü değiştirmeyin. Her zaman üretici tarafından onaylanmış aksesuarları kullanın.

• Bakım işlemi doğru ve düzenli şekilde yapılmadığı takdirde yaralanma ve ürün hasarı riski artar.

• Bakım işlemini yalnızca kullanıcı kılavuzunda belirtildiği şekilde gerçekleştirin. Diğer tüm servis ve bakım işlemleri, onaylı Husqvarna servis noktası tarafından yapılmalıdır.

• Ürün üzerindeki servis işlemlerini düzenli olarak Husqvarna servis noktasına yaptırın.

• Hasarlı, aşınmış ya da kırık parçaları değiştirin. Montaj Giriş UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlamalısınız. UYARI: Ürünün montajını yapmadan önce buji kablosunu bujiden çıkarın. Tutma yerini takma

1. Ürünün sol ve sağ taraflarındaki alt düğmeleri

gevşetin. Plastik rondelanın, tutma yeri braketindeki boşlukta olduğundan emin olun. (Şek. 30)

2. Tutma yerini şekilde gösterildiği gibi öne katlı olarak

takın. (Şek. 31) a) Plastik rondelanın, tutma yeri ve tutma yeri braketi arasındaki boşlukta olduğundan emin olun. b) Tutma yerini, tutma yeri braketine takın.

3. Tutma yerini yukarı kaldırın. (Şek. 32)

4. Düğmeleri tamamen sıkın. Tutma yeri yüksekliğini

ayarlamak için bkz. Kol yüksekliğini ayarlama sayfada: 366

5. Kabloları, kablo braketlerine yerleştirin. Kabloların

bükülmüş olmadığından emin olun. Kablo braketlerini tutma yerine takın. (Şek. 33)

6. Kabloları tutma yeri braketine sabitlemek için kablo

bağı kullanın. (Şek. 34) Kol yüksekliğini ayarlama

1. Alt düğmeleri gevşetin.

2. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin

alttaki ucuna getirin. (Şek. 35)

3. Tutma yeri yüksekliğini mevcut iki konumdan birine

4. Düğmeleri durana ve tık sesi duyulana kadar gidon

yönünde yukarı hareket ettirin. (Şek. 36)

5. Düğmeleri tamamen sıkın.

Ürünü taşıma konumuna getirme

1. Çim toplama sepetini çıkarın.

2. Alt düğmeleri gevşetin.

3. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin

alttaki ucuna getirin. (Şek. 35)

4. Kolu öne doğru katlayın. (Şek. 37)

Ürünü çalıştırma konumuna getirme

1. Gidonu yukarı kaldırın. (Şek. 32)

2. Düğmeleri durana ve tık sesi duyulana kadar gidon

yönünde yukarı hareket ettirin. (Şek. 36)

3. Düğmeleri tamamen sıkın.

Çim toplama sepetinin takılması

1. Çim toplama sepeti çerçevesini, torbanın sert

kısmı aşağı gelecek şekilde çim torbasına takın. Çerçevenin kolunu çim torbasının üst kısmında tutun. (Şek. 38)

1906 - 005 - 21.08.20232. Çim toplama sepeti çerçevesinin altını, çim torbasının altına takın. (Şek. 39) a) Çim toplama sepeti çerçevesini boşluğa yerleştirin. Şekilde gösterildiği sağdan başlayıp yavaşça sola doğru ilerleyin.

3. Çim toplama sepeti çerçevesini kolayca

takamıyorsanız lastik bir tokmakla çim toplama sepeti çerçevesine dikkatli bir şekilde vurun. Çim toplama sepeti çerçevesine destek noktalarının arasından vurun. (Şek. 40)

4. Çim torbasını, klipslerle çim toplama sepeti

çerçevesine takın. (Şek. 41)

5. Arka kapağı kaldırın.

6. Çim toplama sepetini şasinin üst kenarına takın.

7. Çim toplama sepetinin alt kısmını çim boşaltma

kanalına yerleştirin. (Şek. 42) Malç tapasının (aksesuar) takılması

1. Arka kapağı kaldırın ve çim toplama sepetini sökün.

2. Malç tapasını boşaltma kanalının içine yerleştirin.

3. Bıçağı, malç kitinde tedarik edilen malç bıçağıyla

değiştirin. Bkz. Bıçağı değiştirme sayfada: 369

Çim toplama sepeti veya malç tapası takılı değilken çimlerin kesilmesi

• Arka kapağı kaldırın ve çim toplama sepetini sökün.

• Malç tapası ve malç bıçağı takılıysa bunları çıkarın.

• Ürünü çalıştırmadan önce arka kapağı kapatın. Çalışma sırasında kesilen çim arka kapağın alt kısmından boşaltılır. Çalışma Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Husqvarna Connect Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar:

• Ayrıntılı ürün bilgileri.

• Ürün parçaları ve servis hakkında bilgi ve yardım. Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza

2. Husqvarna Connect uygulamasında kaydolun.

3. Ürünü bağlamak ve kaydettirmek için Husqvarna

Connect uygulamasındaki talimatları izleyin. Ürünü çalıştırmadan önce

1. Kullanım kılavuzunu dikkatle okuyun ve talimatları

anladığınızdan emin olun.

2. Doğru bir şekilde takılıp ayarlandığından emin

olmak için kesme donanımını inceleyin. Bkz. Kesme donanımını kontrol etme sayfada: 369

3. Yakıt tankını doldurun. Bkz.

Yakıt doldurma sayfada:

4. Yağ tankını doldurun ve yağ seviyesini kontrol edin.

Bkz. Yağ seviyesini kontrol etme sayfada: 370

Yakıt doldurma Varsa düşük emisyonlu/alkilat benzin kullanın. Düşük emisyonlu/alkilat benzin yoksa kaliteli kurşunsuz benzin veya oktan numarası 90'ın altında olmayan kurşunlu benzin kullanın. DİKKAT: Oktan numarası 90 RON (87 AKI) değerinin altında olan benzin kullanmayın. Bu, üründe hasara neden olabilir.

1. Basıncı tahliye etmek için yakıt tankı kapağını

2. Yakıt bidonuyla yavaşça doldurun. Yakıt dökerseniz

bezle silin ve kalan yakıtı kurumaya bırakın. (Şek. 44)

3. Yakıt tankı kapağının çevresini temizleyin.

4. Yakıt tankı kapağını tamamen sıkın. Yakıt tankı

kapağı sıkılmamışsa yangın riski vardır.

5. Çalıştırmadan önce ürünü, yakıt tankını

doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın. Kesim yüksekliğini ayarlama Kesme yüksekliği 6 seviyede ayarlanabilir.

1. Kesme yüksekliğini artırmak için kesme yüksekliği

kontrolünü önce tekerlek yönüne, ardından geriye doğru itin.

2. Kesme yüksekliğini azaltmak için kesme yüksekliği

kontrolünü önce tekerlek yönüne, ardından ileriye doğru itin. (Şek. 45) DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir. 1906 - 005 - 21.08.2023 367Ürünü çalıştırma (LC 551VQ)

1. Ateşleme kablosunun bujiye bağlandığından emin

2. Ürünün arkasında durun.

3. Motor fren kolunu gidona bastırın. (Şek. 46)

4. Çalıştırma ipi kolunu sağ elinizle tutun.

5. Çalıştırma ipini bir miktar direnç hissedene kadar

6. Motoru çalıştırmak için kuvvetlice çekin.

Ürünü çalıştırma (LC 551SP, LC 551VBP)

1. Ateşleme kablosunun bujiye bağlandığından emin

2. Ürünün arkasında durun.

3. Gaz kontrolünü ayarlayın.

a) Motor soğuksa gaz kontrolünü jikle konumuna getirin. (Şek. 47) b) Motor sıcaksa gaz kontrolünü jikle konumuna getirmeyin.

5. Çalıştırma ipinin kolunu sağ elinizle tutun.

6. Çalıştırma ipini bir miktar direnç hissedene kadar

7. Motoru çalıştırmak için kuvvetlice çekin.

8. Gaz kontrolünü tam gaz olarak ayarlayın.

9. LC 551VBP modelinde:

a) Başlatma engelleyiciyi serbest bırakın. b) Bıçakları çalıştırmak için bıçak fren kontrolünü gidonun yönünde itin. Tekerleklerde tahriki kullanma

• Tahrik kolunu gidonun yönünde çekin. (Şek. 48)

• LC 551VQ ve LC 551VBP modelleri için: Tutma yerinin sol tarafında bulunan hız kontrolüyle tahrik hızını ayarlayın. Hızı artırmak için hız kontrolünü ileriye, azaltmak için geriye hareket ettirin. (Şek. 49)

• Ürünü geriye doğru çekmeden önce tahriki devre dışı bırakın ve ürünü yaklaşık 10 cm ileri itin.

• Örneğin bir engele yaklaştığınızda, tahriki devre dışı bırakmak için tahrik kolunu serbest bırakın. Ürünü durdurma (LC 551SP, LC 551VQ)

• Yalnızca tahriki durdurmak için tahrik kolunu serbest bırakın.

• Motoru durdurmak için motor fren kolunu serbest bırakın. (LC 551VBP) ürününü durdurma

• Yalnızca tahriki durdurmak için tahrik kolunu serbest bırakın.

• Motoru durdurmak için gaz kontrolünü durdurma konumuna getirin. İyi sonuç alma

• Her zaman keskin bıçak kullanın. Kör bıçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin bıçak kör bıçaktan daha az güç kullanır.

• Çim boyunun ⅓'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.

• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin.

• Kesme kapağını temiz tutun. Kesme kapağının iç tarafında çim ve kir birikmesi kesme performansını zayıflatabilir. Bkz. Kesme kapağının iç yüzeyini temizleme sayfada: 369

Bakım Giriş UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir. Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin. Daha ayrıntılı bilgi için bkz. www.husqvarna.com. Bakım takvimi DİKKAT: Ürünü eğerken hava filtresinin yere dayalı değil, yukarı dönük olduğundan emin olun. Motor hasarı riski. Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmıyorsa aralıklar değişir.

• işaretli bakım işlemleri için şu bölümdeki talimatlara bakın: Ürünün üzerindeki güvenlik araçları sayfada: 365

368 1906 - 005 - 21.08.2023Bakım Günlük Haftalık Aylık Genel inceleme yapma X Yağ seviyesini inceleme X Ürünü temizleme X Kesme ekipmanını inceleme X Kesim kapağını inceleme * X Motor fren kolunu inceleme * LC 551SP, LC 551VQ X Bıçak fren kontrolünü inceleme * LC 551VBP X Susturucuyu inceleme * X Bujiyi inceleme X Yağ değişimi (ilk kullanımda 5 saatten sonra, daha sonra her 50 saatlik kullanımda ve yılda bir) LC 551SP, LC 551VBP

Yağ değişimi (ilk kullanımda 5 saatten sonra, daha sonra her 100 saat- lik kullanımda ve yılda bir) LC 551VQ

Hava filtresini temizleme veya değiştirme X Yakıt sistemini inceleme X Genel denetim yapma

• Ürünün üzerindeki tüm somun ve vidaların doğru şekilde sıkıldığından emin olun. Ürünü temizleme

• Plastik parçaları temiz ve kuru bir bezle temizleyin.

• Ürünü temizlemek için su kullanmayın. Aküye veya motora su girebilir ve üründe kısa devreye veya hasara neden olabilir.

• Ürünü temizlemek için basınçlı yıkama makinesi kullanmayın.

• Motora doğrudan su tutmayın.

• Yaprak, çim ve kirleri gidermek için fırça kullanın.

• Kavrama kapağını çıkarın, bir fırça yardımıyla kavrama kapağının altındaki çimleri temizleyin. (LC551VBP) Kesme kapağının iç yüzeyini temizleme

1. Yakıt tankını boşaltın.

2. Ürünü susturuculu yanı alta gelecek şekilde

yerleştirin. DİKKAT: Ürün hava filtresi alta gelecek şekilde yerleştirilirse motor hasar görebilir.

3. Kesme kapağının iç yüzeyini hortum kullanarak

suyla yıkayın. Kesme donanımını kontrol etme UYARI: Kazara çalışmayı önlemek için ateşleme kablosunu bujiden ayırın. UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup

olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.

2. Hasarlı veya kör olup olmadığını anlamak için bıçağa

bakın. Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın. Bıçağı değiştirme

1. Bıçağı ahşap bir blokla kilitleyin. (Şek. 50)

2. Bıçak cıvatasını sökün.

1906 - 005 - 21.08.2023 3694. Bıçak desteğinde ve bıçak cıvatasında hasar olup olmadığını kontrol edin.

5. Motor milini inceleyip bükülmediğinden emin olun.

6. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesim

kapağı yönüne çevirin. (Şek. 51)

7. Bıçağın, motor milinin orta kısmıyla hizalandığından

8. Bıçağı ahşap bir blokla kilitleyin. (Şek. 52)

a) LC551SP, LC 551VQ modelinde yaylı rondelayı takıp cıvatayı ve rondelayı 70 Nm torkla sıkın. b) LC 551VBP modelinde cıvataları 50 Nm torkla sıkın. (Şek. 53)

10. Bıçağı elinizle çekerek döndürün ve serbestçe

döndüğünden emin olun. UYARI: Ağır hizmet tipi eldiven kullanın. Bıçak çok keskindir ve kolaylıkla yaralanmalara yol açabilir.

11. Bıçağı test etmek için ürünü çalıştırın. Bıçak doğru

bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır. Yağ seviyesini kontrol etme DİKKAT: Yağ seviyesinin çok düşük olması motora zarar verebilir. Ürünü çalıştırmadan önce yağ seviyesini kontrol edin.

1. Ürünü düz bir zemine koyun.

2. Yağ çubuğu takılı yağ deposu kapağını çıkarın.

3. Yağ çubuğundaki yağı temizleyin.

4. Yağ çubuğunu yağ deposuna tamamen itin. Yağ

seviyesinin doğru belirlenmesi için yağ deposu kapağını sıkın.

5. Yağ çubuğunu çıkarın.

6. Yağ çubuğundaki yağ seviyesini kontrol edin.

7. Yağ seviyesi düşükse motor yağı doldurun ve yağ

seviyesini tekrar kontrol edin.

Not: Dökülmeyi önlemek için huni kullanın. Motor yağının değiştirilmesi UYARI: Motor yağı, motor durdurulduktan hemen sonra çok sıcaktır. Motor yağını boşaltmadan önce motorun soğumasını bekleyin. Cildinize motor yağı dökülürse sabun ve suyla temizleyin. (Şek. 55)

1. Ateşleme kablosunu bujiden çıkarın.

2. Yağ deposu kapağını çıkarın.

3. Motor yağını boşaltın.

a) Yağ tahliye tapası bulunan modeller için: Yağ tahliye tapasının altına motor yağını alacak bir kap yerleştirin. b) Yağ tahliye tapası bulunmayan modeller için veya yağ tahliye tapasının altına bir kap koyulamıyorsa: Bir yağ pompası (aksesuar) kullanarak yağ deposundaki motor yağını tahliye edin.

4. Şu bölümde tavsiye edilen tipte yeni motor yağı

doldurun: Teknik veriler sayfada: 371

5. Yağ seviyesini kontrol edin. Bkz.

Yağ seviyesini kontrol etme sayfada: 370

Motor yağının doldurulması ve değiştirilmesi

• Motor yağının doldurulması ve değiştirilmesi hakkında bilgi için motor kullanım kılavuzuna bakın. Hava filtresini temizleme ve değiştirme (LC 5551SP, LC 551VBP)

• Hava filtresinin temizlenmesi ve değiştirilmesi hakkında bilgi için motor kullanım kılavuzuna bakın. Hava filtresini çıkarma ve takma (LC 551VQ) UYARI: Koruyucu eldivenler kullanın.

1. Hava filtresi kapağının üzerindeki klipslere bastırın.

2. Hava filtresi kapağını (A) motordan dikkatlice çıkarın.

3. Hava filtresini (B) ve köpük filtreyi (C) çıkarın. (Şek.

4. Hava filtresinde hasar olup olmadığını kontrol edin.

Hasar görmüş hava filtresini değiştirin.

5. Hava filtresini temizleyin ve kontrol edin. Bkz.

Hava filtresini temizleme (LC 551VQ) sayfada: 370

6. Ters sırayla takın.

Hava filtresini temizleme (LC 551VQ) DİKKAT: Hava filtresi takılı değilse veya kirliyse motoru çalıştırmayın. DİKKAT: Tamamen temizlenemiyor ya da hasarlıysa hava filtresini değiştirin. Hasarlı bir hava filtresi motorda hasara neden olur. 370 1906 - 005 - 21.08.20231. Mandal tırnaklarını (A) itin, hava filtresi kapağını (B) ve hava filtresini (C) çıkarın. (Şek. 57)

2. Hava filtresini sert bir yüzeye vurun veya hava

filtresinin temiz tarafından hava filtresine doğru basınçlı hava üfleyin. DİKKAT: Kiri hava filtresinin içine iteceğinden kiri temizlemek için fırça kullanmayın.

3. Hava filtresi tutucusunu (D) ve hava filtresi kapağını

nemli bir bezle temizleyin. DİKKAT: Hava kanalına (E) kir girmediğinden emin olun.

4. Hava filtresini takın. Hava filtresinin hava filtresi

tutucusuna tamamen oturduğundan emin olun.

5. Hava filtresi kapağını alttaki tırnaklardan başlayarak

takın. Bujinin kontrol edilmesi DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.

• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun: a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru olduğundan emin olun. c) Hava filtresinin temiz olduğundan emin olun.

• Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz. Teknik veriler sayfada:

• Gerekirse bujiyi değiştirin. Yakıt sistemini kontrol etme

• Hasar olmadığından emin olmak için yakıt tankı kapağını ve yakıt tankı kapağının contasını inceleyin.

• Sızıntı olmadığından emin olmak için yakıt hortumunu inceleyin. Yakıt hortumu hasarlıysa bir servis noktasında değiştirilmesini sağlayın. Hız kontrolü ve gaz kontrolünü ayarlama Hız kontrolü, tahrik hızını ayarlar. Gaz kontrolü, motor devrini ayarlar. DİKKAT: Motor çalışırken hız kontrolünü ayarlamayın.

1. Tahrik hızını ayarlamak için kablo kılıfı uzunluğunu

değiştirmek amacıyla ayar vidasını (A) çevirin. Tahrik hızını artırmak için kablo kılıfı uzunluğunu azaltın.

2. Jikle konumu veya durdurma konumu devreye

alınamıyorsa motor devrini ayarlayın. Ayar vidasını (B) çevirin. (Şek. 59) Taşıma, depolama ve atma Taşıma ve saklama

• Ürün ile yakıtı taşımak ve saklamak için sızıntı veya duman olmadığından emin olun. Örneğin, elektrikli cihazlardan veya kazanlardan kaynaklanan kıvılcım veya açık alevler yangın çıkarabilir.

• Yakıtı taşımak ve saklamak için her zaman onaylı kaplar kullanın.

• Ürünü uzun bir süre için saklama yerine koymadan önce yakıt tankını boşaltın. Yakıtı uygun bir çöp atma merkezinde bertaraf edin

• Hasar veya kaza olmasını önlemek için taşıma sırasında ürünü güvenli bir şekilde bağlayın.

• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.

• Ürünü kuru ve donmayan bir yerde tutun. Atma

• Yerel geri dönüşüm gerekliliklerine ve geçerli düzenlemelere uyun.

• Motor yağı veya yakıt gibi kimyasalları servis merkezinde veya uygun bir atık noktasında atın.

• Ürün artık kullanılmıyorsa ürünü Husqvarna bayisine gönderin veya geri dönüşüm noktasında atın. Teknik veriler

Devir, dev/dak 2800 2800 2800 Nominal motor çıkış gücü, kW

2,9 2,9 2,7 Ateşleme Sistemi Buji NGK BPR5ES NGK BPR5ES Husqvarna HQT-7 Elektrot boşluğu, mm 0,6-0,8 0,6-0,8 0,7-0,8 Yakıt ve yağlama sistemi Motor yağlama türü Yağ filtresi ile basınç- la yağlama Yağ filtresi ile basınç- la yağlama Çarpmalı yağlama Yakıt deposu kapasitesi, l 1,9 1,9 1,5 Yağ deposu kapasitesi, l 0,7 0,7 0,5 Motor yağı

Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30 Ağırlık Boş depolarla birlikte, kg 48,5 52,5 51,0 Gürültü emisyonu

Ses gücü düzeyi, ölçülmüş dB (A) 97 96 97 Ses gücü düzeyi, garantili L

dB (A) 98 98 98 Ses düzeyleri

Operatörün kulağındaki ses basıncı düzeyi, dB (A)

4,5 4,5 3,2 Kesme ekipmanı Kesim yüksekliği, mm 26-74 26-74 26-74 Kesim genişliği, mm 510 510 510

Motor için gösterilen güç derecesi SAE J1349/ISO1585 standardına göre ölçülen motor modeli için tipik bir üretim motorunun (belirlenmiş dev/dak'da) ortalama net güç çıkışıdır. Seri üretim motorları bu değerden farklı olabilir. Ürünün son haline takılan motorun gerçek güç çıkışı çalışma hızına, çevre koşullarına ve diğer değerlere bağlıdır.

SAE-30 yağ, +5°C'nin altındaki sıcaklıkta kullanılırsa motoru yeterince yağlayamayabilir. Bu, motora zarar verebilir. Bkz. Motor yağının değiştirilmesi sayfada: 370 Düşük sıcaklıklara yönelik doğru yağ için.

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü emisyonu düzeyi.

ISO 5395'e göre ses basıncı düzeyi. Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (stan- dart sapma) 1,2 dB(A) şeklindedir.

ISO 5395'e göre titreşim düzeyi. Titreşim düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 0,2 m/sn

şeklindedir. 372 1906 - 005 - 21.08.2023LC551SP LC 551VBP LC 551VQ Bıçak Collect Collect Collect Ürün numarası 5875908-10 5821494-10 5875908-10 Çim toplama sepeti kapasitesi, l 65 65 65 Tahrik Hız, km/sa. 4,1 2,8-5 2,8-5 1906 - 005 - 21.08.2023 373Uyumluluk Bildirimi AB Uyumluluk Bildirimi Biz, Husqvarna AB, SE‐561 82 Huskvarna, İsveç, tel: [phone] olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız: Açıklama Çim Biçme Makinesi Marka Husqvarna Tip/Model LC 551SP, LC 551VBP, LC 551VQ Kimlik 2022 ve sonrası tarihli seri numaraları aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur: Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlulukla ilgili" 2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili" 2011/65/AB "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasıyla ilgili" ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN ISO 5395-1:2013/A1:2018, EN ISO

5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN

IEC 63000:2018 Onaylanmış Kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden 2000/14/AT konsey direktifi, uyumluluk değerlendirme prosedürü: Ek VI ile uyumluluğu belgelemiştir. Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 371
