LC 551VQ - електрична газонокосарка HUSQVARNA - Безкоштовний посібник користувача

Тип продукту	Самохідна роторна бензинова косарка
Бренд	Husqvarna
Модель	LC 551VQ
Двигун	Одноциліндровий 4-тактний, OHV, примусове повітряне охолодження
Робочий об'єм	166 см³
Номінальна потужність	2,7 кВт
Паливо	Неетилований бензин (октанове число ≥ 90 RON)
Об'єм паливного бака	1,5 л
Об'єм масляного бака	0,5 л (мастило SAE 30)
Ширина косіння	510 мм
Висота косіння	26–74 мм (6 положень)
Місткість травозбірника	65 л
Швидкість руху	2,8–5 км/год
Вага (порожні баки)	51,0 кг
Гарантований рівень звукової потужності	98 дБ(А)
Рівень звукового тиску на вухо	86 дБ(А)
Вібрації на рукоятці	3,2 м/с²
Свічка запалювання	Husqvarna HQT-7, зазор 0,7–0,8 мм
Косарний ніж	Арт. 5875908-10, збірний тип
Періодичне обслуговування	Заміна масла: вперше через 5 год, потім кожні 100 год; очищення повітряного фільтра; заточування/заміна ножа
Безпека	Гальмо двигуна, кожух косіння, запобігання запуску (не входить до цієї моделі)
Опціональні аксесуари	Комплект для мульчування, подрібнювальний ніж

Часті запитання - LC 551VQ HUSQVARNA

Як запустити косарку LC 551VQ?

Переконайтеся, що кабель запалювання під'єднано до свічки. Тримайте ручку гальма двигуна притиснутою до рукоятки, потім повільно потягніть шнур стартера, поки не відчуєте опір. Різко потягніть, щоб запустити двигун.

Яку моторну оливу використовувати?

Використовуйте оливу Husqvarna SAE 30 або аналогічну якісну оливу. Місткість масляного бака становить 0,5 л. Перевіряйте рівень перед кожним використанням.

Як відрегулювати висоту косіння?

Натисніть важіль регулювання висоти косіння у напрямку колеса, потім вперед для зменшення висоти або назад для збільшення. Доступно 6 положень регулювання від 26 до 74 мм.

Як доглядати за ножем?

Регулярно перевіряйте ніж на наявність пошкоджень або зносу. Для заміни зафіксуйте його дерев'яним клином, зніміть болт, встановіть новий ніж кутом у напрямку кожуха та затягніть з моментом 70 Нм. Використовуйте захисні рукавички.

Що робити, якщо косарка аномально вібрує?

Негайно зупиніть двигун та від'єднайте кабель запалювання. Перевірте, чи ніж не пошкоджений або не збалансований, чи кожух косіння не тріснутий. За потреби зверніться до авторизованої майстерні для балансування або заміни ножа.

Як почистити кожух косіння?

Спорожніть паливний бак, потім нахиліть косарку на бік, глушником униз. Промийте внутрішню частину кожуха струменем води. Не спрямовуйте воду на двигун або повітряний фільтр.

Яка місткість травозбірника?

Місткість травозбірника становить 65 літрів. Він кріпиться ззаду косарки через задній кожух.

Як замінити моторну оливу?

Дайте двигуну охолонути. Від'єднайте кабель запалювання. Зніміть кришку масляного бака. Злийте відпрацьовану оливу (використовуйте насос, якщо немає зливного отвору). Залийте нову оливу SAE 30 до правильного рівня. Перевірте щупом.

Яке паливо використовувати?

Використовуйте якісний неетилований бензин з октановим числом не менше 90 RON (87 AKI). Надавайте перевагу алкілатному бензину, якщо він доступний. Не використовуйте бензин E85 або масляну суміш.

Як транспортувати косарку?

Спорожніть паливний бак, щоб уникнути витоків. Складіть рукоятку вперед після послаблення нижніх кнопок. Зафіксуйте машину під час транспортування в сухому закритому місці, недоступному для дітей.

ПОСІБНИК КОРИСТУВАЧА LC 551VQ HUSQVARNA

UK Посібник користувача

146-158

173-186

187-199

200-212

213-225

226-239

240-252

253-266

281-294

295-309

310-322

323-335

336-348

349-361

362-374

375-388

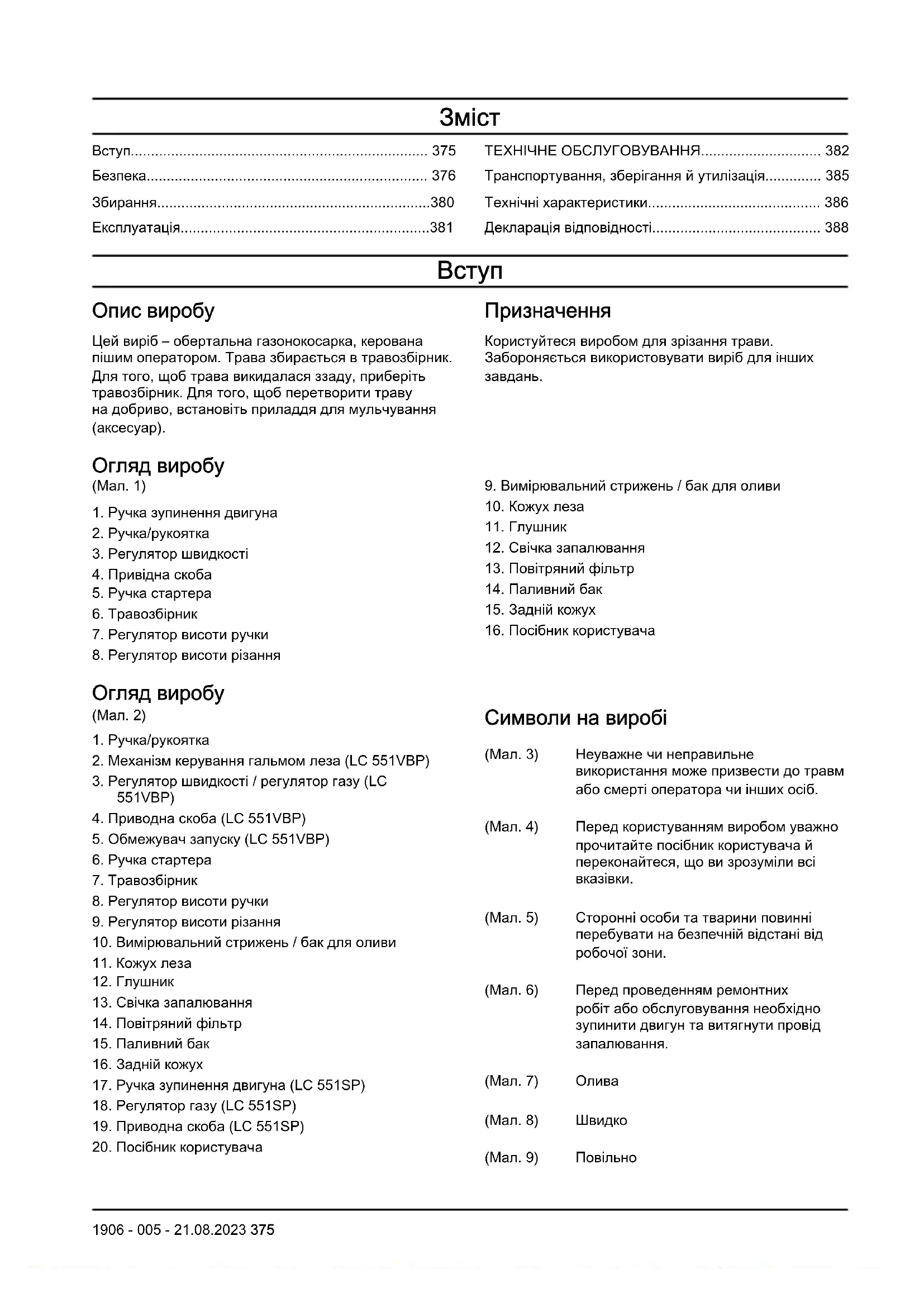

1
LC 551VQ

Транспортування, зберігання й утилізація...... 385

Технічні характеристики.... 386

Декларація відповідності.... 388

Вступ

Опис виробу

Цей виріб – обертальна газонокосарка, керована пішим оператором. Трава збирається в травозбірник. Для того, щоб трава викидалася ззаду, приберіть травозбірник. Для того, щоб перетворити траву на добриво, встановіть приладдя для мульчування (аксесуар).

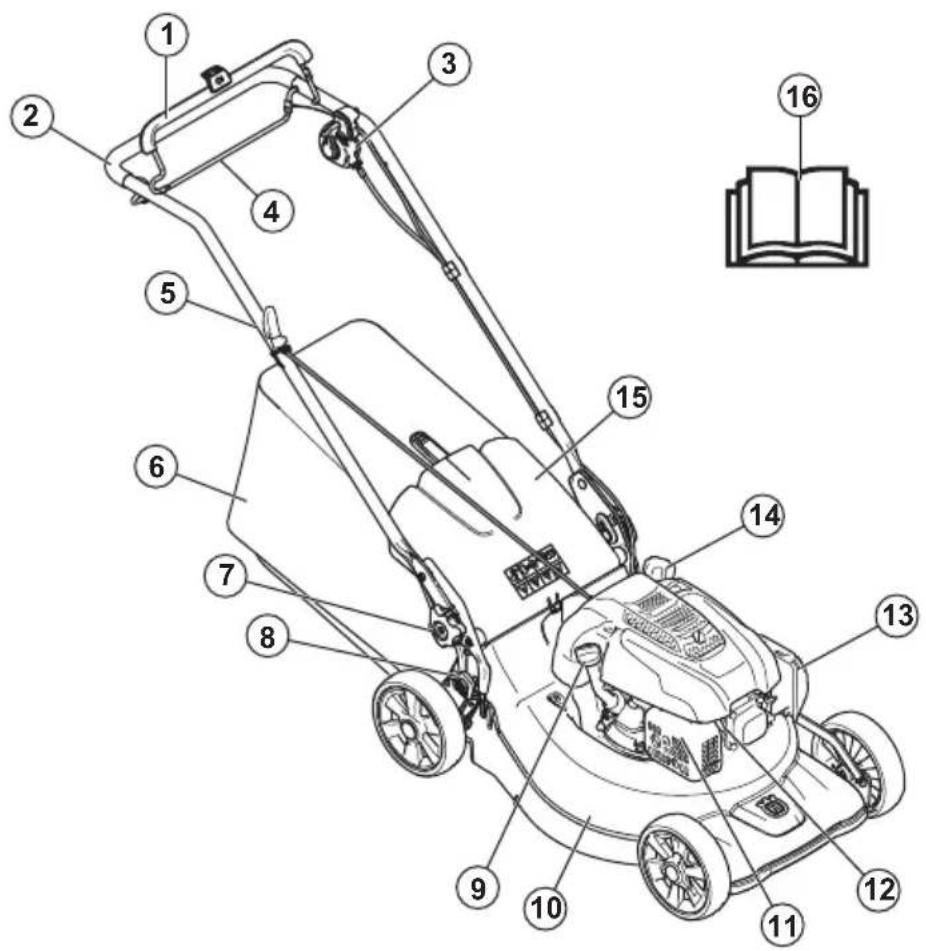

Огляд виробу

(Мал. 1)

1. Ручка зупинення двигуна
2. Ручка/рукоятка
3. Регулятор швидкості
4. Привідна скоба
5. Ручка стартера
6. Травозбірник
7. Регулятор висоти ручки
8. Регулятор висоти різання

Огляд виробу

(Мал. 2)

1. Ручка/рукоятка
2. Механізм керування гальмом леза (LC 551VBP)
3. Регулятор швидкості / регулятор газу (LC 551VBP)
4. Приводна скоба (LC 551VBP)
5. Обмежувач запуску (LC 551VBP)
6. Ручка стартера
7. Травозбірник
8. Регулятор висоти ручки
9. Регулятор висоти різання
10. Вимірювальний стрижень / бак для оливи
11. Кожух леза
12. Глушник
13. Свічка запалювання
14. Повітряний фільтр
15. Паливний бак
16. Задній кожух
17. Ручка зупинення двигуна (LC 551SP)
18. Регулятор газу (LC 551SP)
19. Приводна скоба (LC 551SP)
20. Посібник користувача

Призначення

Користуйтеся виробом для зрізання трави. Забороняється використовувати виріб для інших завдань.

1. Вимірювальний стрижень / бак для оливи
2. Кожух леза
3. Глушник
4. Свічка запалювання
5. Повітряний фільтр
6. Паливний бак
7. Задній кожух
8. Посібник користувача

Символи на виробі

(Мал. 3) Неуважне чи неправильне використання може призвести до травм або смерті оператора чи інших осіб.
(Мал. 4) Перед користуванням виробом уважно прочитайте посібник користувача й переконайтеся, що ви зрозуміли всі вказівки.
(Мал. 5) Сторонні особи та тварини повинні перебувати на безпечній відстані від робочої зони.
(Мал. 6) Перед проведенням ремонтних робіт або обслуговування необхідно зупинити двигун та витягнути провід запалювання.
(Мал. 7) Олива
(Мал. 8) Швидко
(Мал. 9) Повільно

(Мал. 10) Зупинення двигуна

(Мал. 11) Дросельна заслінка

(Мал. 12) Зчеплення леза

(Мал. 13) Остерігайтеся рикошету й об'єктів, які можуть вилітати з-під виробу.

(Мал. 14) Тримайте руки й ноги на безпечній відстані від леза, що обертається.

(Мал. 15) Тримайте руки й ноги на безпечній відстані від деталей, що обертаються.

(Мал. 16) Цей виріб відповідає вимогам директив ЄС.

(Мал. 17) Цей виріб відповідає вимогам застосовних норм Сполученого Королівства.

(Мал. 18) Етикетка з інформацією щодо шумових викидів у навколишне середовище відповідно до вимог директив і нормативних актів ЄС і Сполученого Королівства та Закону про збереження навколишнього середовища (контроль шуму) 2017 р. Нового Південного Уельсу. Гарантований рівень звукової потужності виробу вказано в розділі Технічні характеристики на сторінці 386 і на етикетці.

(Мал. 19) Вихлопні гази з двигуна містять моноксид вуглецю – отруйний і дуже небезпечний газ без запаху. Не запускайте інструмент у приміщенні чи в замкненому просторі.

(Мал. 20) Не запускайте інструмент у приміщенні чи в замкненому просторі.

(Мал. 21) Небезпека вибуху.

(Мал. 22) Гаряча поверхня

(Мал. 24) Перед початком експлуатації виробу залийте оливу у двигун.

(Мал. 25) Не використовуйте пальне E85.

(Мал. 26) Тримайте виріб на безпечній відстані від джерел відкритого вогню.

Зверніть увагу: Інші символи та наклейки на виробі стосуються законодавчих вимог, які діють на певних ринках.

Відповідає вимогам європейського екологічного стандарту Євро-5

ПОПЕРЕДЖЕННЯ: Внесення змін у двигун позбавляє чинності сертифікацію ЄС для цього виробу.

Відповідальність за якість продукції

Згідно із законом про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів, якщо:

• виріб було неправильно відремонтовано;

• виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою компанією;

Безпека

Визначення щодо безпеки

Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях посібника.

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті

оператора чи інших осіб, що знаходяться поруч.

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх об'єктів.

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації.

Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Порушення правил техніки безпеки може призвести до травм або смерті.
  • Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього виробу.
• Завжди будьте обережні й керуйтеся здоровим глуздом. Якщо ви маєте сумніви щодо того, як користуватися виробом у конкретній ситуації, припиніть роботу й проконсультуйтеся з дилером Husqvarna.
• Пам'ятайте, що оператор несе відповідальність за нещасні випадки, у результаті яких постраждали інші особи або їхнє майно.
• Тримайте пристрій у чистоті. Переконайтеся, що знаки та наклейки читабельні.
• Не дозволяйте використовувати виріб стороннім особам доки не переконаєтеся, що вони прочитали й зрозуміли весь зміст посібника користувача.
• Не дозволяйте дітям використовувати виріб.
• Не підпускайте до робочої зони дітей. Біля виробу, що працює, має завжди перебувати відповідальна доросла особа.
• Не дозволяйте використовувати прилад особам, що не ознайомилися з інструкціями.
• Завжди наглядайте за особами з обмеженими фізичними чи розумовими можливостями, які використовують виріб. Біля виробу, що працює, має завжди перебувати відповідальна доросла особа.
• Забороняється використовувати виріб, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю або медикаментів. Ці фактори мають негативний вплив на ваш зір, зосередженість, свідомість і координацію рухів.
• Не використовуйте виріб, який пошкоджений або не працює належним чином.
• Заборонено вносити зміни в конструкцію виробу чи використовувати виріб, якщо є підозра, що його було змінено сторонніми особами.

- Не змінюйте налаштування керування частотою обертання двигуна.

Безпека в робочій зоні

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Перед використанням виробу приберіть з робочої зони всі гілки, лозу та каміння.
• Предмети, що потраплять на різальне обладнання, можуть відлетіти та поранити сторонніх осіб або пошкодити інші предмети. Сторонні особи та тварини повинні знаходитися на безпечній відстані від виробу.
• Забороняється використовувати виріб за поганої погоди на кшталт туману, дощу, сильного вітру, значного холоду або грози. Робота в погану погоду або на вологих ділянках виснажує. Погана погода може стати причиною небезпечних умов роботи, таких як слизькі поверхні.
• Бережіться осіб, предметів та ситуацій, які можуть зашкодити безпечній роботі виробу.
• Бережіться перешкод на кшталт коріння, каміння, гілок, ям або канав. Висока трава може приховувати перешкоди.
• Скошування трави на схилах може бути небезпечним. Не використовуйте виріб на ділянках із нахилом понад 15°.
• Використовуйте виріб на схилах у горизонтальному напрямку. Не рухайтеся вверх і вниз.
• Будьте обережні, наближаючись до прихованих кутів та предметів, які можуть закривати поле зору.

Техніка безпеки

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте виріб лише для скошування трав'яних газонів. Заборонено використовувати виріб для інших цілей.
• Використовуйте засоби індивідуального захисту. Див. Засоби індивідуального захисту на сторінці
• Дізнайтеся, як швидко зупинити двигун в екстреній ситуації.

• Забороняється запускати двигун у закритому приміщенні або поблизу легкозаймистих матеріалів. Вихлопні дими мають високу температуру й можуть містити іскри, що можуть призвести до пожежі.

• Забороняється використовувати виріб без правильно встановленого леза та всіх кожухів. Неправильно встановлене лезо може від'єднатися й призвести до травм.

• Слідкуйте, щоб лезо не зачіпляло сторонні предмети на кшталт каміння та коріння. Це може призвести до пошкодження леза та згинання вала двигуна. Зігнута вісь викликає значні вібрації та призводить до ризику від'єднання леза від виробу.
• У разі удару леза об будь-який сторонній предмет чи появи вібрації негайно зупиніть виріб. Від'єднайте провід запалювання від свічки запалювання. Перевіряйте виріб на наявність пошкоджень. Виправляйте пошкодження або здавайте виріб на ремонт в авторизований центр обслуговування.
• Забороняється закріпляти ручку зупинення двигуна на рукоятці, коли працює двигун.
• Поставте виріб на тверду рівну поверхню та ввімкніть його. При цьому лезо не повинно торкатися землі або інших предметів.
• Під час роботи з виробом завжди залишайтеся позаду нього.
  • Під час роботи з виробом усі колеса мають залишатися на землі, а обидві руки треба тримати на ручці. Тримайте руки та ноги на відстані від лез, що обертаються.
• Не нахиляйте виріб, коли двигун увімкнений.
• Будьте обережні під час руху у зворотному напрямку.
• Забороняється піднімати виріб коли двигун увімкнений. Якщо виріб треба підняти, спочатку вимкніть двигун та від'єднайте провід запалювання від свічки запалювання.
• Не рухайтеся у зворотному напрямку під час роботи з виробом.
• Вимикайте двигун під час руху через ділянки без трави на кшталт доріжок із гравію, каменю або асфальту.
• Не бігайте з виробом, коли двигун увімкнений. Під час роботи з виробом необхідно ходити зі звичайною швидкістю.
• Вимикайте двигун, перш ніж змінювати висоту різання. Забороняється виконувати регулювання при ввімкненому двигуні.
• Забороняється залишати виріб без нагляду коли двигун працює. Зупиніть двигун та переконайтеся, що ріжуче обладнання не обертається.

Правила техніки безпеки під час використання

Засоби індивідуального захисту

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу,

уважно прочитайте наведені нижче попередження.

• Особисте захисне спорядження не може повністю усунути небезпеку травмування, але при нещасному випадку воно знизить ступінь важкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.
• Використовуйте засоби захисту органів слуху, якщо рівень шуму перевищує 85 дБ.
• Використовуйте взуття із захистом від ковзання для роботи у важких умовах. Забороняється використовувати відкрите взуття або працювати взагалі без нього.
  • Використовуйте цупкі довгі штани.
• За потреби використовуйте рукавички, наприклад, якщо необхідно приєднати, оглянути або почистити різальне обладнання.

Запобіжне обладнання на виробі

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із запобіжними пристроями, які пошкоджені або не працюють належним чином.
• Регулярно перевіряйте захисні пристрої. Якщо запобіжні пристрої пошкоджені або не працюють належним чином, зверніться до центру обслуговування Husqvarna.
• Не вносьте зміни до захисних пристроїв.

Перевірка кожуха леза

Кожух леза частково поглинає вібрацію виробу та знижує небезпеку травмування лезом.

- Огляньте кожух леза та переконайтеся, що він не має пошкоджень на кшталт тріщин.

Перевірка ручки зупинення двигуна (LC 551SP, LC 551VQ)

Ручка зупинення двигуна зупиняє двигун.

За відпускання ручки зупинення двигуна він зупиняється.

- Запустіть двигун, а потім відпустіть ручку зупинення двигуна. Якщо двигун не зупиняється протягом 3 секунд, необхідно передати виріб в авторизований центр обслуговування Husqvarna для налаштування гальма двигуна. (Мал. 28)

Перевірка механізму керування гальмом леза й обмежувача запуску (LC 551VBP)

Механізм керування гальмом леза зупиняє лише лезо, а двигун продовжує працювати. За

відпускання механізму керування гальмом леза воно зупиняється.

1. Запустіть двигун.
2. Перемістіть механізм керування гальмом леза в напрямку рукоятки. Обмежувач запуску блокує рух.
3. Потягніть обмежувач запуску.
4. Перемістіть механізм керування гальмом леза в напрямку рукоятки. Лезо почне обертатися.
5. Відпустіть механізм керування гальмом леза. Якщо лезо не зупиняється протягом 3 секунд, необхідно передати виріб в авторизований центр обслуговування Husqvarna для налаштування гальма леза. (Мал. 29)
6. Переконайтеся, що обмежувач запуску повернувся в початкове положення.

Глушник

Глушник зменшує рівень шуму та відводить вихлопні гази подалі від оператора.

Не використовуйте виріб із пошкодженим глушником або взагалі без глушника. Пошкоджений глушник збільшує рівень шуму та підвищує небезпеку загоряння.

ПОПЕРЕДЖЕННЯ: Під час роботи виробу та відразу після роботи, а також під час роботи двигуна на холостих обертах глушник сильно нагрівається. Зважайте на легкозаймисті матеріали та/або випари, щоб не допустити пожежі.

Перевірка глушника

- Регулярно оглядайте глушник, стежте, щоб він був правильно під'єднаний та справний.

Заходи безпеки під час роботи з паливом

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не запускайте виріб, якщо на ньому залишилося пальне або моторна олива. Приберіть непотрібне пальне/оливу та дайте виробу просохнути.
• Якщо ви пролили пальне на свій одяг, негайно переодягніться.
• Не допускайте потрапляння пального на тіло, адже це може призвести до травм. Для видалення пального, що потрапило на тіло, використовуйте мило та воду.

• Не запускайте виріб у разі наявності протікання у двигуні. Регулярно перевіряйте двигун на протікання.

• Будьте обережні при поводженні з пальним. Пальне є легкозаймистою речовиною, а його пари вибухонебезпечні та можуть призвести до травм або смерті.

• Не вдихайте вихлопні гази, це може призвести до травм. Забезпечте належне провітрювання.
• Не паліть біля пального або двигуна.
• Не кладіть біля пального або двигуна теплі предмети.
• Не доливайте пальне в працюючий виріб.
  • Перед заправленням переконайтеся, що двигун охолонув.
  • Перед заправленням повільно відкрийте кришку паливного бака, обережно зменшивши тиск.
• Не заправляйте виріб у приміщенні. Недостатне провітрювання може призвести до травм або смерті внаслідок задухи чи отруєння моноксидом вуглецю.
• Затягуйте кришку паливного бака повністю. Якщо кришку паливного бака не затягнуто, існує ризик виникнення пожежі.
  • Перед запуском пересуньте виріб щонайменше на 3 м від місця, де ви заправляли його.
• Не заповнюйте паливний бак повністю. Під впливом високої температури паливо розширюється. Залиште трохи вільного місця вгорі бака.

Правила техніки безпеки під час обслуговування

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Вихлопні гази з двигуна містять монооксид вуглецю, отруйний та дуже небезпечний газ без запаху. Забороняється заводити виріб у приміщенні чи в замкненому просторі.
  • Перед тим, як почати технічне обслуговування виробу, вимкніть двигун та від'єднайте провід запалювання від свічки запалювання.
• Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.
• Встановлення аксесуарів, виготовлених не виробником, або внесення змін, не затверджених ним, може призвести до серйозної травми чи смерті. Вносити зміни в виріб забороняється. Використовуйте лише сертифіковані виробником аксесуари.
• Якщо не проводити правильне та регулярне технічне обслуговування, виникає небезпека травм та пошкодження виробу.
  • Виконуйте технічне обслуговування лише так, як це наведено в цьому посібнику користувача. Будь-які інші види обслуговування

повинні проводитися в авторизованому центрі обслуговування Husqvarna.

- Регулярне обслуговування виробу може проводити авторизований центр обслуговування Husqvarna.

- Замінюйте пошкоджені, зношені або зламані деталі.

Збирання

Вступ

ПОПЕРЕДЖЕННЯ: Перед

монтажем виробу обов'язково прочитайте й усвідомте зміст розділу про заходи безпеки.

ПОПЕРЕДЖЕННЯ: Перед

збиранням виробу необхідно від'єднати кабель від свічки запалювання.

Монтаж ручки

1. Послабте фіксувальні головки з лівої та правої сторони виробу. Переконайтеся, що пластикова шайба перебуває в канавці скоби ручки. (Мал. 30)
2. Установіть складену вперед ручку, як це показано на рисунку. (Мал. 31)

а) Переконайтеся, що пластикова шайба перебуває між ручкою й скобою ручки.

b) Під'єднайте ручку до скоби.

1. Підніміть ручку. (Мал. 32)
2. Надійно затягніть фіксувальні головки. Порядок регулювання висоти ручки дивіться в розділі Налаштування висоти ручки на сторінці 380.
3. Розташуйте дроти в кріпильних скобах кабелів. Переконайтеся, що дроти не перекручені. Прикріпіть кріпильні скоби кабелів на ручку. (Мал. 33)
4. Прикріпіть кабелі до скоби ручки за допомогою кабельних стяжок. (Мал. 34)

Налаштування висоти ручки

1. Відпустіть нижні фіксувальні головки.
2. Пересуньте головки в нижню частину прорізів зліва та справа виробу. (Мал. 35)
3. Установіть висоту ручки в одне з двох доступних положень.
4. Пересуньте головки вгору в напрямку рукоятки, доки вони не зупиняться й ви не почуєте клацання. (Мал. 36)
5. Надійно затягніть фіксувальні головки.

Встановлення виробу в положення для транспортування

1. Зніміть травозбірник.

2. Відпустіть нижні фіксувальні головки.

3. Пересуньте головки в нижню частину прорізів зліва та справа виробу. (Мал. 35)
4. Складіть ручку вперед. (Мал. 37)

Встановлення виробу в положення для експлуатації

1. Підніміть рукоятку. (Мал. 32)
2. Пересуньте головки вгору в напрямку рукоятки, доки вони не зупиняться й ви не почуєте клацання. (Мал. 36)
3. Надійно затягніть фіксувальні головки.

Монтаж травозбірника

1. Встановіть рамку травозбірника на мішок для трави. Твердий бік мішка має бути знизу. Тримайте рукоятку рами зверху мішка для трави. (Мал. 38)
2. Вставте нижню частину рами травозбірника в нижню частину мішка для трави. (Мал. 39) а) Вставте раму травозбірника в паз. Починайте з правої сторони, як показано на рисунку, і поступово просувайтеся ліворуч.
3. Якщо рама травозбірника вставляється важко, обережно вдарте по ній гумовим молотком. Вдаряйте по рамі між ребрами жорсткості. (Мал. 40)
4. Зафіксуйте мішок для трави на рамі травозбірника за допомогою затискачів. (Мал. 41)
5. Підніміть задню кришку.
6. Під'єднайте травозбірник до верхньої кромки рами.
7. Встановіть нижню частину травозбірника в канал викидання трави. (Мал. 42)

Монтаж заглушки для мульчування (аксесуар)

1. Підніміть задню кришку й вийміть травозбірник.
2. Вставте заглушку для мульчування в канал викидання. (Мал. 43)
3. Замініть стандартне лезо на лезо для мульчування, що постачається в комплекті приладдя для мульчування. Див. Заміна ножа на сторінці 383.

Скошування трави без травозбірника чи заглушки для мульчування

• Підніміть задню кришку та вийміть травозбірник.
• Зніміть заглушку та лезо для мульчування, якщо вони встановлені.

- Перед використанням виробу закрийте задню кришку.

Під час експлуатації виробу зрізана трава викидається під задньою кришкою.

Експлуатація

Вступ

ПОПЕРЕДЖЕННЯ: Перед експлуатацією виробу обов'язково прочитайте й усвідомте зміст розділу про заходи безпеки.

Husqvarna Connect

Husqvarna Connect є безкоштовною програмою для мобільного пристрою. У програмі Husqvarna Connect доступна ціла низка розширених функції для користування Husqvarna:

• розширена інформація про виріб;
• відомості про деталі й обслуговування виробу, а також довідкова інформація.

Щоб почати користуватися Husqvarna Connect

1. Завантажте програму Husqvarna Connect на свій мобільний пристрій.
2. Зареєструйтеся в програмі Husqvarna Connect.
3. Виконайте кроки з реєстрації в програмі Husqvarna Connect, щоб під'єднати та зареєструвати виріб.

Перед початком роботи з виробом

1. Уважно прочитайте посібник користувача та переконайтеся, що ви зрозуміли всі вказівки.
2. Огляньте різальне обладнання та переконайтеся, що воно правильно встановлено та налаштовано. Див. Перевірка різального обладнання на сторінці 383.
3. Наповніть паливний бак. Див. Заправлення паливом на сторінці 381.
4. Наповніть паливний бак та перевірте рівень оливи. Див. Перевірка рівня оливи на сторінці 384.

Заправлення паливом

Якщо є можливість, використовуйте бензин з низьким рівнем викидів/бензин-алкілат. Якщо можливості використовувати бензин з низьким рівнем викидів/бензин-алкілат немає, використовуйте якісний неетилований бензин або етилований бензин із октановим числом не менше 90.

УВАГА: Не використовуйте бензин із октановим числом нижче 90 RON (87 АКІ). Це може призвести до пошкодження виробу.

1. Повільно відкрутіть кришку паливного бака, щоб вивільнити тиск.
2. Повільно влийте пальне з каністри. У разі проливання пального витріть його ганчіркою або дайте йому висохнути. (Мал. 44)
3. Витріть поверхню біля кришки паливного бака.
4. Затягуйте кришку паливного бака повністю. Якщо кришку паливного бака не затягнуто, існує ризик виникнення пожежі.
5. Перед запуском пересуньте виріб на 3 м від місця, де ви заправляли його.

Налаштування висоти скошування

Можна встановити 6 різних рівнів висоти різання.

1. Щоб збільшити висоту різання, посуньте регулятор висоти різання в напрямку колеса й назад.
2. Щоб зменшити висоту різання, посуньте регулятор висоти різання в напрямку колеса й уперед. (Мал. 45)

УВАГА: Не встановлюйте занадто низьку висоту різання. Леза можуть зачепити землю, якщо поверхня газону буде нерівною.

Запуск виробу (LC 551VQ)

1. Упевніться, що провід запалювання під'єднаний до свічки запалювання.
2. Залишайтеся позаду виробу.
3. Утримуйте ручку зупинення двигуна біля рукоятки. (Мал. 46)
4. Утримуйте ручку троса стартера правою рукою.
5. Повільно потягніть ручку троса стартера доки не відчуєте певний опір.
6. Сильно потягніть, щоб запустити двигун.

Запуск виробу (LC 551SP, LC 551VBP)

1. Переконайтеся, що дріт запалювання під'єднаний до свічки запалювання.
2. Залишайтеся позаду виробу.
3. Відрегулюйте регулятор газу.

а) Якщо двигун холодний, установіть регулятор газу в положення заслінки. (Мал. 47)

b) Якщо двигун теплий, не встановлюйте регулятор газу в положення заслінки.

1. У разі використання моделі LC 551SP, утримуйте ручку зупинення двигуна біля рукоятки. (Мал. 46)
2. Утримуйте ручку троса стартера правою рукою.
3. Повільно потягніть ручку троса стартера доки не відчуєте деякий спротив.
4. Потягніть шнур сильно, щоб запустити двигун.
5. Установіть регулятор газу в положення повністю відкритої дросельної заслінки.
6. Для моделі LC 551VBP:

а) Відпустіть обмежувач запуску.

b) Щоб запустити леза, перемістіть механізм керування гальмом леза в напрямку рукоятки.

Щоб підключити привід до коліс

• Потягніть привідну скобу в напрямку рукоятки. (Мал. 48)
• Для моделей LC 551VQ i LC 551VBP: Налаштуйте швидкість руху за допомогою регулятора швидкості на лівому боці рукоятки. Перемістіть регулятор швидкості вперед для збільшення швидкості, і назад – для зменшення швидкості. (Мал. 49)
• Перш ніж рухати виріб у зворотному напрямку, розчепіть привід і штовхніть виріб уперед приблизно на 10 см.

- У разі наближенні до перешкоди відпустіть привідну скобу, щоб розчепити привід.

Зупинення виробу (LC 551SP, LC 551VQ)

• Щоб зупинити тільки привід, необхідно відпустити привідну скобу.
• Щоб зупинити двигун, необхідно відпустити ручку зупинення двигуна.

Вимкнення виробу (LC 551VBP)

• Щоб зупинити тільки привід, необхідно відпустити привідну скобу.
• Щоб зупинити двигун, переведіть регулятор газу в положення зупинення.

Забезпечення ефективної роботи

• Завжди користуйтеся гострим лезом. Тупе лезо ріже нерівно, а трава на поверхні розрізу жовтіє. Крім того, гостре лезо споживає менше енергії за тупе.
• Не скошуйте більше 13 довжини трави. Спочатку треба виконувати скошування з великою висотою різання. Оцініть результат і зменште висоту зрізання на потрібну вам. Якщо трава дуже довга, ведіть газонокосарку повільно і виконайте скошування двічі, якщо це необхідно.
• Косіть щоразу в різних напрямках, щоб на газоні не було смуг.
• Тримайте кожух леза в чистоті. Скупчення трави й бруду на внутрішньому боці кожуха леза може негативно вплинути на результат роботи. Див. Чищення внутрішніх поверхонь кожуха леза на сторінці 383.

ТЕХНИЧНЕ ОБСЛУГОВУВАННЯ

Вступ

ПОПЕРЕДЖЕННЯ: Перед

виконанням робіт із технічного обслуговування обов'язково прочитайте й усвідомте зміст розділу про заходи безпеки.

Для всіх робіт з обслуговування та ремонту необхідна спеціальна підготовка. Ми гарантиємо доступність послуг із професійного ремонту та обслуговування. Якщо ваш дилер не є агентом з обслуговування, зверніться до нього по інформацію щодо найближчого центру обслуговування.

Для отримання більш детальної інформації див. www.husqvarna.com.

Графік технічного обслуговування

УВАГА: У разі нахиляння виробу переконайтеся, що повітряний фільтр розташований зверху й не направлений у бік землі. Ризик пошкодження двигуна.

Інтервали технічного обслуговування зазначено з урахуванням щоденного використання виробу. Інтервали змінюються для іншої частоти використання виробу.

Вказівки щодо технічного обслуговування елементів, позначених зірочкою (*), дивіться в розділі Запобіжне обладнання на виробі на сторінці 378.

Технічне обслуговування Щодня Щотижня Щомісяця
Загальна перевірка X
Перевірка рівня оливи X
Очищення виробу X
Перевірка різального обладнання X
Перевірка кожуха леза* X
Перевірка ручки зупинення двигуна* LC 551SP, LC 551VQ X
Перевірка механізму керування гальмом леза* LC 551VBP X
Перевірка глушника* X
Перевірка свічки запалювання X
Заміна оливи (перший раз через 5 годин експлуатації, далі – кожні 50 годин експлуатації) LC 551SP, LC 551VBP			X
Заміна оливи (перший раз через 5 годин експлуатації, далі – кожні 100 годин експлуатації) LC 551VQ			X
Очищення чи заміна повітряного фільтра X
Перевірка паливної системи X

Процедура загальної перевірки

- Переконайтеся, що всі гайки й гвинти на виробі затягнуто відповідним чином.

Чищення виробу

• Для очищення пластмасових деталей використовуйте суху чисту тканину.
• Не мийте виріб. Вода може потрапити в акумулятор чи двигун і призвести до короткого замикання або пошкодження виробу.
• Не використовуйте для чищення виробу мийний апарат високого тиску.
• Заборонено лити воду безпосередньо на двигун.
• Видаляйте листя, траву та бруд за допомогою щітки.
• Зніміть кришку зчеплення й за допомогою щітки видаліть траву з-під неї. (LC 551VBP)

Чищення внутрішніх поверхонь кожуха леза

1. Вилийте паливо з паливного бака.
2. Покладіть виріб на бік глушником донизу.

УВАГА: Якщо покласти виріб повітряним фільтром донизу, може виникнути ризик пошкодження двигуна.

1. Промийте водою зі шлангу внутрішню поверхню кожуха леза.

Перевірка різального обладнання

ПОПЕРЕДЖЕННЯ: Зніміть провід запалювання зі свічки запалювання, щоб попередити ненавмисний запуск.

ПОПЕРЕДЖЕННЯ: Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

1. Перевірте різальне обладнання на наявність пошкоджень або тріщин. Обов'язково замінюйте пошкоджене різальне обладнання.
2. Огляньте лезо на предмет пошкоджень або затуплення.

Зверніть увагу: Після гостріння леза необхідно відрегулювати його баланс. Гостріння, заміну та балансування леза необхідно проводити в центрі обслуговування. У разі потрапляння на перешкоду, що призвела до зупинки двигуна, замініть пошкоджене лезо. Спеціалісти центру обслуговування мають провести оцінювання стану леза та надати консультацію щодо необхідності його гостріння або заміни.

Заміна ножа

1. Зафіксуйте лезо дерев'яним брусом. (Мал. 50)

2. Вийміть болт леза.

3. Зніміть лезо.
4. Перевірте опору леза й болт леза на наявність пошкоджень.
5. Перевірте, чи не погнутий вал двигуна.
6. Під час установлення нового леза направляйте кути леза в напрямку кожуха леза. (Мал. 51)
7. Переконайтеся, що лезо розташоване на одному рівні із центром вала двигуна.
8. Зафіксуйте лезо дерев'яним брусом. (Мал. 52)
9. Установіть лезо.

а) На моделі LC 551SP, LC 551VQ, установіть пружинну шайбу й затягніть болт і шайбу з моментом затягування 70 Н·м.

b) На моделі LC 551VBP затягніть болти з моментом затягування 50 Н·м. (Мал. 53)

1. Прокрутіть лезо рукою й переконайтеся в тому, що воно вільно обертається.

ПОПЕРЕДЖЕННЯ:

Використовуйте міцні робочі рукавиці. Лезо дуже гостре, ним можна легко травмуватися.

1. Запустіть виріб, щоб перевірити роботу леза. У разі неправильного встановлення леза у виробі буде спостерігатися вібрація або результат скошування буде незадовільним.

Перевірка рівня оливи

УВАГА: Занадто низький рівень оливи може спричинити пошкодження двигуна. Перед запуском виробу необхідно перевіряти рівень оливи.

1. Установіть виріб на рівній поверхні.
2. Зніміть кришку бака для оливи за допомогою під'єднаного вимірювального стрижня.
3. Усуньте оливу з вимірювального стрижня.
4. Повністю вставте вимірювальний стрижень у бак для оливи. Затягніть кришку бака для оливи, щоб отримати достовірне уявлення про рівень оливи.
5. Вийміть вимірювальний стрижень.
6. Перевірте рівень оливи на вимірювальному стрижні.
7. Якщо рівень оливи занизький, залийте моторну оливу й перевірте рівень ще раз.

(Мал. 54)

Зверніть увагу: Для запобігання проливання скористайтеся лійкою.

Заміна моторної оливи

ПОПЕРЕДЖЕННЯ: Відразу після зупинки двигуна моторна олива є дуже гарячою. Дайте двигуну охолонути, перш ніж зливати моторну оливу. Якщо моторна олива потрапить на шкіру, промийте цю ділянку водою з милом.

(Мал. 55)

1. Витягніть провід запалювання зі свічки запалювання.
2. Зніміть кришку бака для оливи.
3. Злийте моторну оливу.

a) Для моделей із пробкою зливного отвору: помістіть під пробку зливного отвору посудину для збору моторної оливи.

b) Для моделей без пробки зливного отвору або якщо під пробку зливного отвору неможливо помістити посудину: зливайте моторну оливу з масляного бака, використовуючи оливний насос (приладдя).

1. Залийте свіжу моторну оливу рекомендованого типу, указаного в розділі Технічні характеристики на сторінці 386.
2. Перевірте рівень оливи. Дивіться розділ Перевірка рівня оливи на сторінці 384.

Заливання й заміна моторного мастила

- Інформацію щодо заливання й заміни моторного мастила див. у посібнику користувача для двигуна.

Очищення та заміна повітряного фільтра (LC 5551SP, LC 551VBP)

- Інформацію щодо чищення й заміни повітряного фільтра дивіться в посібнику користувача двигуна.

Установлення й виймання повітряного фільтра (LC 551VQ)

ПОПЕРЕДЖЕННЯ:

Використовуйте захисні рукавиці.

1. Натисніть на затискачі кришки повітряного фільтра.
2. Обережно зніміть кришку повітряного фільтра (А) з двигуна.

3. Зніміть повітряний фільтр (В) і поролоновий фільтр (С). (Мал. 56)

4. Перевірте повітряний фільтр на наявність пошкоджень. Пошкоджений повітряний фільтр необхідно замінити.

5. Почистьте й перевірте повітряний фільтр. Дивіться розділ Очищення повітряного фільтра (LC 551VQ) на сторінці 385.
6. Для встановлення виконайте вказівки вище у зворотному порядку.

Очищення повітряного фільтра (LC 551VQ)

УВАГА: Заборонено експлуатувати виріб без повітряного фільтра або якщо фільтр забруднений.

УВАГА: Якщо фільтр не можна повністю очистити або він має пошкодження, замініть його. Пошкоджений повітряний фільтр спричиняє пошкодження двигуна.

1. Натисніть на засувки (А), зніміть кришку повітряного фільтра (В) і вийміть сам фільтр (С). (Мал. 57)
2. Постукайте повітряним фільтром об тверду поверхню або продуйте стисненим повітрям із чистої сторони.

УВАГА: Не використовуйте щітку для очищення, адже це просуває бруд усередину фільтра.

1. Очистьте тримач повітряного фільтра (D) і кришку фільтра вологою ганчіркою.

УВАГА: Переконайтеся, що в повітропровід (Е) не потрапляє бруд.

1. Установіть повітряний фільтр. Переконайтеся, що повітряний фільтр щільно сів на тримач фільтра.
2. Установлюйте кришку повітряного фільтра спершу нижніми засувками.

Перевірка свічки запалювання

УВАГА: Завжди користуйтеся рекомендованими свічками запалення.

Неправильний тип свічки запалювання може призвести до пошкодження виробу.

• У разі, якщо двигун втрачає потужність, його важко запустити або він погано працює на холостому ходу, необхідно перевірити свічку запалювання.
• Щоб зменшити ризик потрапляння зайвих предметів на електроди свічки запалювання, дотримуйтеся таких інструкцій:
  а) переконайтеся, що швидкість холостого ходу встановлено правильно;
  b) переконайтеся в правильності змішування паливної суміші;
  с) переконайтеся, що повітряний фільтр чистий.
• Якщо свічка запалювання забруднена, її слід очистити й переконатися в тому, що між електродами встановлено правильний проміжок (див. Технічні характеристики на сторінці 386). (Мал. 58)
• За необхідності замініть свічку запалювання.

Перевірка паливної системи

• Перевірте кришку паливного бака та її ущільнювач на предмет пошкоджень.
- Перевірте шланг подачі пального на предмет протікань. У разі пошкодження шланга подачі пального замініть його в центрі обслуговування.

Налаштування регуляторів швидкості й газу

Регулятор швидкості налаштовує швидкість руху. Регулятор газу налаштовує частоту обертання двигуна.

УВАГА: Не налаштовуйте регулятор швидкості, коли двигун увімкнено.

1. Для налаштування швидкості руху поверніть регулювальний гвинт (А), щоб відрегулювати довжину оболонки кабелю. Щоб збільшити швидкість руху, зменште довжину оболонки кабелю.
2. Якщо не вдається перевести регулятор у положення заслінки або зупинення, відрегулюйте частоту обертання двигуна. Поверніть регулювальний гвинт (В). (Мал. 59)

Транспортування, зберігання й утилізація

Транспортування та зберігання

- У разі транспортування та зберігання виробу та пального необхідно переконатися у відсутності протікань та випарів. Іскри або відкритий вогонь,

наприклад, від електричних пристроїв, можуть спричинити пожежу.

- Для зберігання та транспортування палива слід використовувати лише сертифіковані резервуари.

• Спорожніть паливний бак у разі, якщо виріб зберігатиметься протягом тривалого часу. Утилізуйте паливо у відповідних місцях для утилізації
  • Під час транспортування закріплюйте виріб безпечним чином, щоб уникнути пошкоджень та нещасних випадків.
• Зберігайте виріб у закритому приміщенні, куди не зможуть отримати доступ діти та особи без належної підготовки.
• Зберігайте виріб у сухому місці за температури нижче 0 градусів.

Утилізація

• Виконуйте місцеві вимоги та відповідні норми і правила щодо утилізації.
• Утилізуйте всі хімічні речовини на кшталт моторної оливи або палива в центрі обслуговування або у відповідних місцях для утилізації.
• Якщо виріб більше не використовується, відправте його дилеру Husqvarna або утилізуйте у відповідному місці для утилізації.

Технічні характеристики

	LC 551SP LC 551VBP	LC 551VQ
Двигун
Бренд Kawasaki Kawasaki Husqvarna
Модель FJ180V FJ180V HS 166AP
Тип двигуна	Одноциліндровий,4-тактний, примусо-ве повітряне охо-лодження, клапан розташований звер-ху	Одноциліндровий,4-тактний, примусо-ве повітряне охо-лодження, клапан розташований звер-ху	Одноциліндровий,4-тактний, примусо-ве повітряне охо-лодження, клапан розташований зверху
Об'єм, см3	179 179 166
Частота обертання, об./хв 2800 2800 2800
Номінальна потужність двигуна, кВт 136	2,9 2,9 2,7
Система запалювання
Свічка запалювання NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Проміжок між електродами, мм 0,6–0,8 0,6–0,8 0,7–0,8
Паливна система й система змащування
Тип змащування двигуна Під тиском через	оливний фільтр	Під тиском через оливний фільтр	Бризкання
Місткість паливного бака, л	1,9 1,9 1,5
Місткість бака для мастила, л	0,7 0,7 0,5
Моторна олива 137	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30
Маса
Маса з порожніми баками, кг 48,5 52,5 51,0
Випромінювання шуму ^138
Рівень звукової потужності, дБ (А) 97 96 97
Гарантований рівень звукової потужності, L_WA дБ(А)	98 98 98
Рівні звуку ^139
Рівень звукового тиску у вусі оператора,дБ(А)	87 84 86
Рівні вібрації ^140
Ручка, м/с ^2	4,5 4,5 3,2
Різальне обладнання
Висота зрізання, мм 26–74 26–74 26–74
Ширина зрізання, мм 510 510 510
Лезо Збирання Збирання Збирання
Артикул 5875908–10 5821494–10 5875908–10
Ємність травозбірника, літрів 65 65 65
Привод
Швидкість, км/год	4,1 2,8–5	2,8–5

Декларація відповідності

Декларація відповідності ЄС

Ми, компанія Husqvarna AB, SE-561 82 Huskvarna, Швеція, тел.: [phone], заявляємо під свою виключну відповідальність, що представлений виріб:

Опис Газонокосарка
Бренд Husqvarna
Тип / модель LC 551SP, LC 551VBP, LC 551VQ
Ідентифікація Серійні	номери за 2022 рік і пізніше

повністю відповідає таким директивам і нормам ЄС:

Норма Опис
2006/42/EC «Про механічне обладнання»
2014/30/EU «Про електромагнітну сумісність»
2000/14/EC «Про виділення шуму в навколишнє середовище»
2011/65/EU	«Про обмеження використання деяких небезпечних речовин в електричному й електронному обладнанні»

і що до нього застосовуються вказані далі узгоджені стандарти та/або технічні специфікації: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018

Уповноважений орган: Компанія 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden підтвердила відповідність директиві ради ЄС 2000/14/ЕС, процедура оцінки відповідності: Додаток VI.

Відомості стосовно випромінювання шуму дивіться в розділі Технічні характеристики на сторінці 386.

Huskvarna, 2022-09-29

$$ \Delta s \mathrm {d u} $$

Клас Лосдал (Claes Losdal), директор із питань розвитку / продукції для садівництва, Husqvarna AB

Відповідальний за технічну документацію

Husqvarna®

www.husqvarna.com

Оригінальні інструкції
