BRUKSANVISNING LC 551VQ HUSQVARNA

1. Download Husqvarna Connect appen på din mobile

1. Tryk på låsetappene (A), fjern filterdækslet (B), og

2. Håndtak/styrestang

7. Høydejustering av håndtak

8. Klippehøyderegulering

1. Håndtak/styrestang

8. Høydejustering av håndtak

9. Klippehøyderegulering

Symboler på produktet (Fig. 3) Uforsiktig eller feilaktig bruk kan resultere i skader eller dødsfall for brukeren eller tilskuere. (Fig. 4) Les nøye gjennom bruksanvisningen, og sørg for at du har forstått instruksjonene før bruk. (Fig. 5) Hold personer og dyr på trygg avstand fra arbeidsområdet. (Fig. 6) Stopp motoren og fjern tenningskabelen før det utføres reparasjoner eller vedlikehold. (Fig. 7) Olje (Fig. 8) Raskt (Fig. 9) Langsomt (Fig. 10) Stoppe motoren (Fig. 11) Choke 240 1906 - 005 - 21.08.2023(Fig. 12) Bladclutch (Fig. 13) Se opp for gjenstander som slynges ut og rikosjetterer. (Fig. 14) Hold hender og føtter borte fra den roterende kniven. (Fig. 15) Hold hender og føtter borte fra de roterende delene. (Fig. 16) Dette produktet er i overensstemmelse med gjeldende EU-direktiver. (Fig. 17) Dette produktet samsvarer med gjeldende britiske direktiver. (Fig. 18) Støyutslipp til omgivelsene som i EU- direktiver og forskrifter, britiske direktiver og forskrifter og New South Wales- forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Garantert lydeffektnivå for produktet er angitt i Tekniske data på side

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør. Sikkerhet Sikkerhetsdefinisjoner Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges. Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.

• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. 1906 - 005 - 21.08.2023 241For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Vær alltid forsiktig, og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.

• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

• Ikke la en person uten kunnskap om instruksjonene bruke produktet.

• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.

• Ikke endre justeringen for turtallsreguleringen. Sikkerhet i arbeidsområdet ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet.

• Gjenstander som treffer skjæreutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet.

• Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag.

• Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet.

• Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.

• Det kan være farlig å klippe gress i skråninger. Ikke bruk produktet i skråninger som heller mer enn 15 grader.

• Bruk produktet på tvers av skråninger. Ikke gå opp og ned.

• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten. Arbeidssikkerhet ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.

• Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade.

• Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan gjøre skade på kniven og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.

• Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.

• Unngå å vippe produktet opp mens motoren er i gang.

• Vær forsiktig når du trekker produktet bakover.

• Stopp motoren når du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt.

• Ikke løp med produktet når motoren er på. Du må alltid gå mens du bruker produktet.

• Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.

• La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer.

1906 - 005 - 21.08.2023Sikkerhetsinstruksjoner for drift Personlig verneutstyr ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk hørselsvern hvis støynivået er høyere enn 85dB.

• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.

• Bruk tykke langbukser.

• Bruk vernehansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør skjæreutstyret. Sikkerhetsutstyr på produktet ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Ikke bruk et produkt med sikkerhetsutstyr som er skadet eller ikke fungerer som det skal.

• Utfør regelmessig kontroll av sikkerhetsutstyret. Hvis sikkerhetsutstyret er skadet eller ikke fungerer som det skal, må du kontakte Husqvarna- serviceverkstedet.

• Ikke foreta endringer på sikkerhetsutstyr. Slik kontrollerer du klippedekselet Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.

• Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker. Slik kontrollerer du motorbremsehåndtaket (LC 551SP, LC 551VQ) Motorbremsehåndtaket stopper motoren. Når du slipper motorbremsehåndtaket, stopper motoren.

opprinnelige posisjon. Lyddemper Lyddemperen begrenser støynivået og sender avgassene bort fra brukeren. Ikke bruk produktet hvis lyddemperen mangler eller er skadet. En defekt lyddemper øker lydnivået og brannfaren. ADVARSEL: Lyddemperen blir svært varm under og etter bruk, og når motoren går på tomgang. Vær forsiktig i nærheten av brannfarlige materialer og/eller avgasser for å unngå brann. Slik kontrollerer du lyddemperen

• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.

• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.

• Ikke fyll på drivstoff når motoren er på. 1906 - 005 - 21.08.2023 243• Kontroller at motoren er avkjølt før du fyller på drivstoff.

• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.

• Ikke fyll drivstoff på motoren innendørs. En utilstrekkelig luftstrøm kan føre til personskade eller dødsfall på grunn av kveling eller karbonmonoksidforgiftning.

• Trekk til drivstofflokket helt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.

• Flytt produktet minst 3m (10fot) fra stedet der du fylte tanken, før du starter det.

• Fyll ikke drivstofftanken helt opp. Varme fører til at drivstoffet utvider seg. Lad det være litt plass øverst i drivstofftanken. Sikkerhetsinstruksjoner for vedlikehold ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

• Tilbehør og endringer på produktet som ikke er godkjent av produsenten, kan føre til alvorlig personskade eller død. Ikke foreta endringer av produktet. Bruk bare tilbehør som er godkjent av produsenten.

• Hvis vedlikeholdet ikke utføres riktig og regelmessig, øker faren for personskade og skade på produktet.

• Bare utfør vedlikehold som beskrevet i denne brukerveiledningen. Alt annet vedlikehold må utføres av et godkjent Husqvarna-serviceverksted.

• La et godkjent Husqvarna-serviceverksted utføre service på produktet regelmessig.

• Skift ut alle skadde, slitte eller ødelagte deler. Montering Innledning ADVARSEL: Før du monterer produktet, må du lese og forstå kapittelet om sikkerhet. ADVARSEL: Fjern tennpluggkabelen fra tennpluggen før du monterer produktet. Slik monterer du håndtaket

1. Løsne de nedre knottene på venstre og høyre side

4. Trekk til knottene helt. For å få informasjon om

justering av håndtakshøyden, kan du se Slik justerer du høyden på håndtaket på side 244

6. Bruk en kabelstropp til å feste kablene til

2. Flytt knottene til den nedre enden av sporene på

venstre og høyre side av produktet. (Fig. 35)

3. Angi høyden på håndtaket til én av de to tilgjengelige

4. Flytt knottene oppover i retning av håndtaket til de

stopper og du hører et klikk. (Fig. 36)

5. Trekk til knottene helt.

3. Flytt knottene til den nedre enden av sporene på

venstre og høyre side av produktet. (Fig. 35)

1. Løft håndtaket opp. (Fig. 32)

2. Flytt knottene oppover i retning av håndtaket til de

stopper og du hører et klikk. (Fig. 36)

3. Trekk til knottene helt.

Slik monterer du oppsamleren

1. Fest oppsamlerrammen til gressposen med den

1906 - 005 - 21.08.20232. Fest nedre del av oppsamlerrammen til bunnen av gressposen. (Fig. 39) a) Skyv oppsamlerrammen inn i sporet. Start på høyre side som vist i illustrasjonen, og skyv gradvis mot venstre.

4. Fest gressposen til oppsamlerrammen med

6. Fest oppsamleren til den øverste kanten av

7. Sett den nedre delen av oppsamleren inn i

utkasterkanalen. (Fig. 42) Slik monterer du finfordelingspluggen (tilbehør)

1. Løft opp det bakre dekselet, og ta av oppsamleren.

• Løft opp det bakre dekselet, og ta av gressoppsamleren.

• utvidet produktinformasjon

• informasjon om og hjelp med produktdeler og service Slik begynner du å bruke Husqvarna Connect

2. Utfør registrering i Husqvarna Connect-appen.

3. Følg instruksjonene i Husqvarna Connect-appen for

å koble til og registrere produktet. Før du bruker produktet

1. Les nøye gjennom bruksanvisningen, og sørg for at

du har forstått instruksjonene.

2. Undersøk skjæreutstyret for å sikre at det er

riktig festet og justert. Se Slik kontrollerer du skjæreutstyret på side 247

1. Åpne drivstofflokket sakte for å slippe ut trykket.

2. Fyll langsomt med en bensinkanne. Hvis du søler

drivstoff, kan du tørke det opp med en klut og la det som måtte være igjen, lufttørke. (Fig. 44)

3. Tørk rent rundt drivstofflokket.

4. Trekk til drivstofflokket helt. Hvis drivstofflokket ikke

er strammet, kan det utgjøre en risiko for brann.

1. Skyv klippehøyderegulatoren i retning av hjulet og

deretter bakover for å heve klippehøyden.

2. Skyv klippehøyderegulatoren i retning av hjulet og

4. Hold i startsnorhåndtaket med høyrehånden.

6. Trekk kraftig for å starte motoren.

5. Hold i startsnorhåndtaket med høyrehånden.

7. Trekk kraftig for å starte motoren.

8. Sett gassregulatoren på full gass.

9. På modell LC 551VBP:

a) Løsne startsperren. b) Skyv knivbremskontrollen i retning av håndtaket for å starte knivene. Slik bruker du hjuldriften

• Trekk sikkerhetsbøylen i retning av håndtaket. (Fig. 48)

• For modell LC 551VQ og modell LC 551VBP: Juster kjørehastigheten med turtallsregulatoren på venstre side av håndtaket. Skyv turtallsregulatoren forover for å øke hastigheten og bakover for å redusere hastigheten. (Fig. 49)

• Ikke klipp mer enn 1/3 av lengden på gresset. Klipp først med klippehøyden stilt høyt. Undersøk resultatet, og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig.

• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.

• Hold klippedekselet rent. Oppsamling av gress og smuss på innsiden av klippedekselet kan gi et dårligere klipperesultat. Se Slik rengjør du den indre overflaten av klippedekselet på side 247

Vedlikehold Innledning ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet. For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted. Hvis du vil ha mer detaljert informasjon, kan du se www.husqvarna.com. Vedlikeholdsskjema OBS: Sørg for at luftfilteret vender opp og ikke mot bakken når du vipper produktet. Fare for motorskade. Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig. 246 1906 - 005 - 21.08.2023For vedlikehold merket med * kan du se instruksjonene i Sikkerhetsutstyr på produktet på side 243

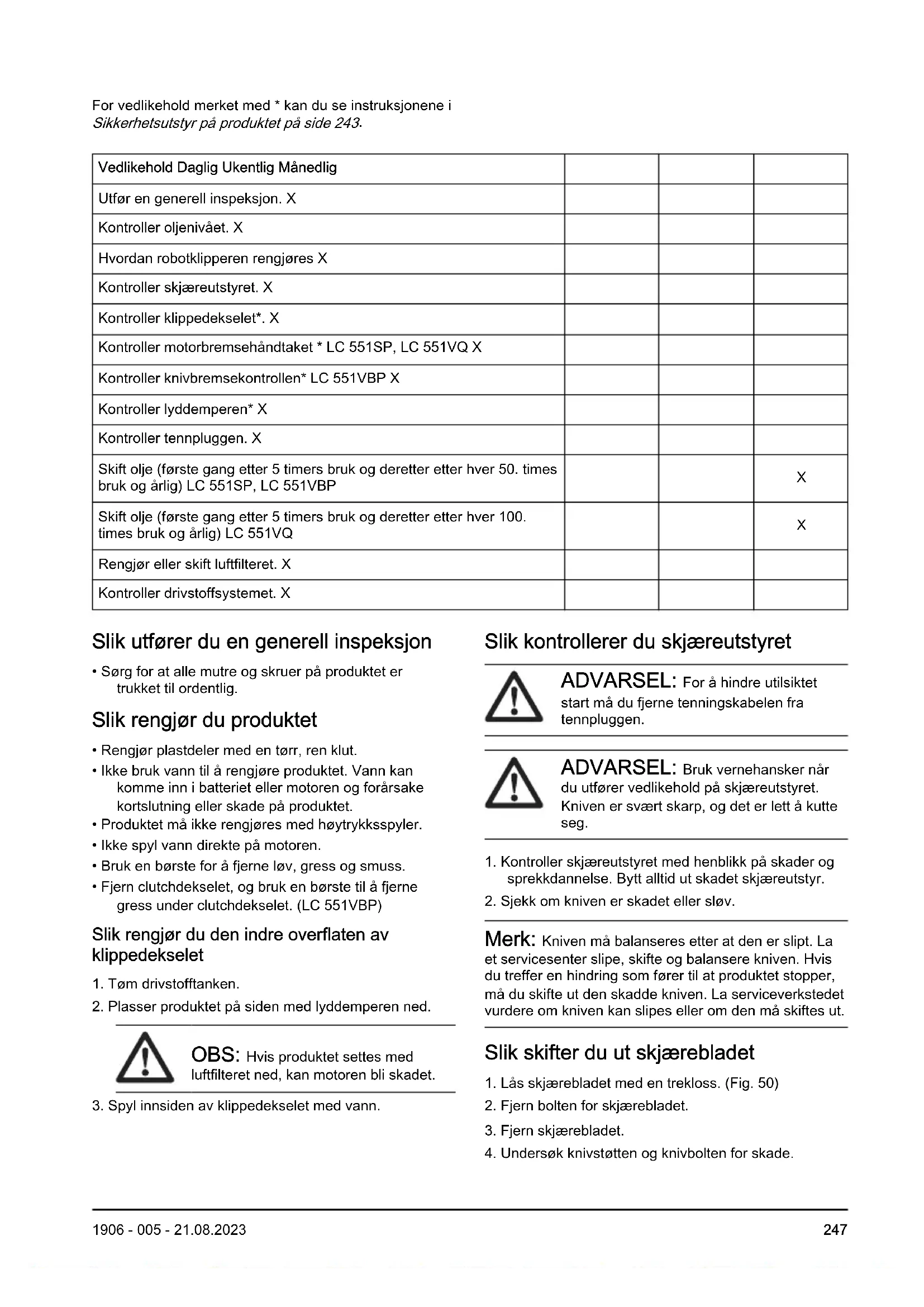

Vedlikehold Daglig Ukentlig Månedlig Utfør en generell inspeksjon. X Kontroller oljenivået. X Hvordan robotklipperen rengjøres X Kontroller skjæreutstyret. X Kontroller klippedekselet*. X Kontroller motorbremsehåndtaket * LC 551SP, LC 551VQ X Kontroller knivbremsekontrollen* LC 551VBP X Kontroller lyddemperen* X Kontroller tennpluggen. X Skift olje (første gang etter 5 timers bruk og deretter etter hver 50. times bruk og årlig) LC 551SP, LC 551VBP

Skift olje (første gang etter 5 timers bruk og deretter etter hver 100. times bruk og årlig) LC 551VQ

Rengjør eller skift luftfilteret. X Kontroller drivstoffsystemet. X Slik utfører du en generell inspeksjon

• Sørg for at alle mutre og skruer på produktet er trukket til ordentlig. Slik rengjør du produktet

• Rengjør plastdeler med en tørr, ren klut.

• Ikke bruk vann til å rengjøre produktet. Vann kan komme inn i batteriet eller motoren og forårsake kortslutning eller skade på produktet.

• Produktet må ikke rengjøres med høytrykksspyler.

• Ikke spyl vann direkte på motoren.

• Bruk en børste for å fjerne løv, gress og smuss.

• Fjern clutchdekselet, og bruk en børste til å fjerne gress under clutchdekselet. (LC551VBP) Slik rengjør du den indre overflaten av klippedekselet

3. Spyl innsiden av klippedekselet med vann.

Slik kontrollerer du skjæreutstyret ADVARSEL: For å hindre utilsiktet start må du fjerne tenningskabelen fra tennpluggen. ADVARSEL: Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og

sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.

2. Fjern bolten for skjærebladet.

3. Fjern skjærebladet.

4. Undersøk knivstøtten og knivbolten for skade.

1906 - 005 - 21.08.2023 2475. Undersøk motorakselen for å forsikre deg om at den ikke er bøyd.

10. Trekk skjærebladet rundt for hånd, og kontroller at

det roterer fritt. ADVARSEL: Bruk·solide arbeidshansker. Kniven er svært skarp, og det er lett å skjære seg.

11. Start produktet for å teste skjærebladet. Hvis bladet

2. Ta av oljetanklokket med den medfølgende

3. Fjern gjenværende olje fra peilepinnen.

4. Før peilepinnen helt inn i oljetanken. Trekk til

oljetanklokket for å sikre at du får riktig bilde av oljenivået.

utfører en ny kontroll av oljenivået.

Merk: Bruk en trakt for å unngå søl. Slik skifter du motorolje ADVARSEL: Motorolje er svært varm rett etter at motoren har stoppet. La motoren bli avkjølt før du tapper ut motorolje. Rengjør med såpe og vann hvis du søler motorolje på huden. (Fig. 55)

1. Fjern tenningskabelen fra tennpluggen.

2. Ta av oljetanklokket.

3. Tapp ut motoroljen.

a) For modeller med oljeavtappingsplugg: Sett en beholder under oljeavtappingspluggen for å samle opp motoroljen. b) For modeller uten oljeavtappingsplugg eller hvis det ikke er mulig å sette en beholder under oljeavtappingspluggen: Bruk en oljepumpe (tilbehør) til å tappe motoroljen fra oljetanken.

• Hvis du ønsker informasjon om hvordan du fyller og skifter motorolje, kan du se i bruksanvisningen for motoren. Slik rengjør og skifter du luftfilteret (LC 5551SP, LC 551VBP)

• Hvis du ønsker informasjon om hvordan du rengjør og skifter luftfilteret, kan du se i bruksanvisningen for motoren. Slik fjerner og monterer du luftfilteret (LC 551VQ) ADVARSEL: Bruk vernehansker.

1. Trykk på klemmene på luftfilterdekslet.

2. Ta luftfilterdekslet (A) forsiktig av motoren.

5. Rengjør og undersøk luftfilteret. Se

Slik rengjør du luftfilteret (LC 551VQ) på side 248

6. Monter i motsatt rekkefølge.

Slik rengjør du luftfilteret (LC 551VQ) OBS: Ikke la motoren kjøre uten luftfilter eller med et skittent luftfilter. OBS: Skift luftfilteret hvis det ikke blir helt rent, eller hvis det er skadet. Et skadet luftfilter forårsaker skade på motoren. 248 1906 - 005 - 21.08.20231. Trykk på låsetappene (A), ta av luftfilterdekselet (B) og ta ut luftfilteret (C). (Fig. 57)

2. Slå luftfilteret mot en hard overflate, eller blås

trykkluft gjennom luftfilteret fra den rene siden av luftfilteret. OBS: Ikke bruk en børste til å fjerne smuss ettersom dette skyver smuss inn i luftfilteret.

3. Rengjør luftfilterholderen (D) og luftfilterdekselet med

5. Sett på luftfilterdekselet igjen med de nedre flikene

først. Kontrollere tennpluggen OBS: Bruk alltid anbefalt type tennplugg. Feil tennpluggtype kan føre til skade på produktet.

• Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang.

• Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder: a) Pass på at tomgangsturtallet er riktig justert. b) Pass på at drivstoffblandingen er riktig. c) Kontroller at luftfilteret er rent.

• Hvis tennpluggen er skitten, må du rengjøre den og samtidig kontrollere at elektrodeavstanden er riktig.

• Undersøk drivstofflokket og pakningen til lokket for å sikre at det ikke er noen skader.

justeringsskruen (A) for å justere lengden på kabelstrømpen. Gjør kabelstrømpen kortere for å øke kjørehastigheten.

2. Hvis choke-stillingen eller stopp-posisjonen ikke

kan aktiveres, må du justere motorens turtall. Drei justeringsskruen (B). (Fig. 59) Transport, oppbevaring og avhending Transport og oppbevaring

• Før oppbevaring og transport av produktet og drivstoff, må du kontroller at det ikke finnes lekkasjer eller gasser. Gnister eller åpen ild, for eksempel fra elektriske apparater eller varmekjeler, kan starte en brann.

• Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff.

• Tøm drivstofftanken før du setter produktet til oppbevaring over en lengre periode. Lever drivstoffet hos en returstasjon.

• Sørg for sikkert feste av produktet under transport for å unngå skader og ulykker.

• Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent.

• Oppbevar produktet på et tørt og frostfritt sted. Kassering

• Følg lokale gjenvinningsbestemmelser og gjeldende regelverk.

• Kast alle kjemikalier, for eksempel motorolje eller drivstoff, på et servicesenter eller en returstasjon.

Lydeffektnivå, målt dB(A) 97 96 97 Lydeffektnivå, garantert L

Lydtrykknivå ved brukerens øre, dB (A) 87 84 86 Vibrasjonsnivåer

4,5 4,5 3,2 Klippeutstyr Klippehøyde, mm 26–74 26–74 26–74 Klippebredde, mm 510 510 510 Blad Oppsamler Oppsamler Oppsamler

Motorens merkeeffekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for motormodellen, målt ifølge SAE-standarden J1349/ISO1585. Masseproduserte motorer kan avvike fra denne verdien. Faktisk effekt for motoren montert på det ferdige produktet vil avhenge av driftshastighet, klimafor- hold og andre verdier.

Hvis SAE-30-olje brukes ved temperaturer lavere enn +5°C, er det fare for at den ikke smører motoren tilstrekkelig. Dette kan føre til skader på motoren. Se Slik skifter du motorolje på side 248 for riktig olje for lave temperaturer.

Utslipp av støy til omgivelsene målt som lydeffekt (L

Vibrasjonsnivå i henhold til ISO 5395. Rapporterte data for vibrasjonsnivå har en typisk statistisk spredning (standardavvik) på 0,2 m/s

Huskvarna, 2022-09-29 Claes Losdal, Utviklingssjef/hageproduktansvarlig, Husqvarna AB Ansvarlig for teknisk dokumentasjon
