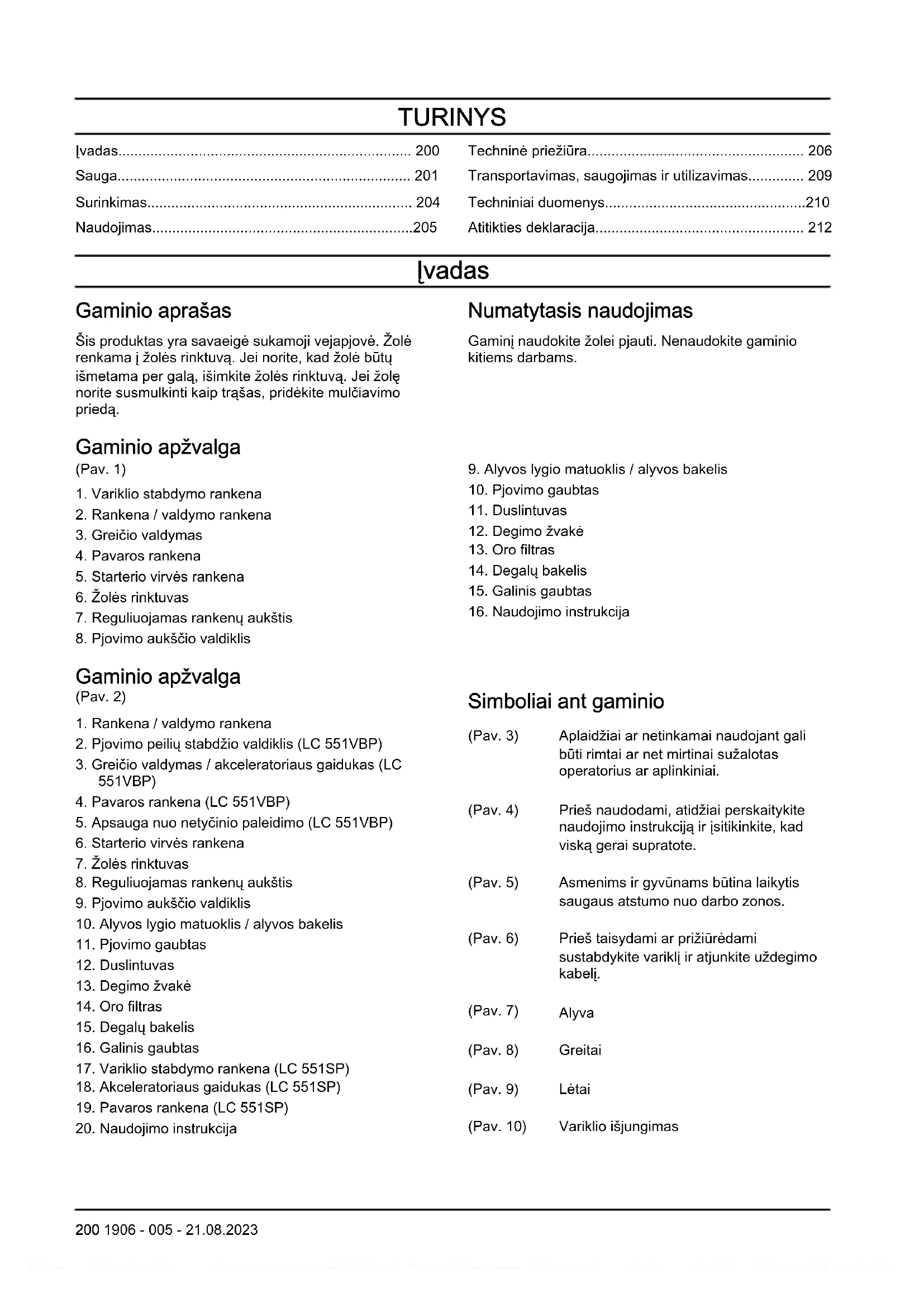

NAUDOJIMO INSTRUKCIJA LC 551VQ HUSQVARNA

• Įvadas p. 200
• Sauga p. 201
• Surinkimas p. 204
• Naudojimas p. 205
• Techninė priežiūra p. 206
• Transportavimas, saugojimas ir utilizavimas p. 209
• Techniniai duomenys p. 210
• Atitikties deklaracija Įvadas Gaminio aprašas Šis produktas yra savaeigė sukamoji vejapjovė. Žolė renkama į žolės rinktuvą. Jei norite, kad žolė būtų išmetama per galą, išimkite žolės rinktuvą. Jei žolę norite susmulkinti kaip trąšas, pridėkite mulčiavimo priedą. Numatytasis naudojimas Gaminį naudokite žolei pjauti. Nenaudokite gaminio kitiems darbams. Gaminio apžvalga (Pav. 1) p. 212

5. Starterio virvės rankena

7. Reguliuojamas rankenų aukštis

8. Pjovimo aukščio valdiklis

9. Alyvos lygio matuoklis / alyvos bakelis

2. Pjovimo peilių stabdžio valdiklis (LC 551VBP)

3. Greičio valdymas / akceleratoriaus gaidukas (LC

6. Starterio virvės rankena

8. Reguliuojamas rankenų aukštis

9. Pjovimo aukščio valdiklis

10. Alyvos lygio matuoklis / alyvos bakelis

Simboliai ant gaminio (Pav. 3) Aplaidžiai ar netinkamai naudojant gali būti rimtai ar net mirtinai sužalotas operatorius ar aplinkiniai. (Pav. 4) Prieš naudodami, atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote. (Pav. 5) Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos. (Pav. 6) Prieš taisydami ar prižiūrėdami sustabdykite variklį ir atjunkite uždegimo kabelį. (Pav. 7) Alyva (Pav. 8) Greitai (Pav. 9) Lėtai (Pav. 10) Variklio išjungimas 200 1906 - 005 - 21.08.2023(Pav. 11) Oro sklendė (Pav. 12) Disko sankaba (Pav. 13) Saugokitės išmetamų ir rikošetu atšokusių daiktų. (Pav. 14) Saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio. (Pav. 15) Saugokite rankas bei kojas ir nekiškite jų prie besisukančių dalių. (Pav. 16) Šis įrenginys atitinka jam taikomas EU direktyvas. (Pav. 17) Šis gaminys atitinka taikytinų JK reglamentų nuostatas. (Pav. 18) Triukšmo emisijos į aplinką ženklinimas atitinka ES ir Jungtinės Karalystės direktyvas bei reglamentus ir Naujojo Pietų Velso įstatymą „2017m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Gaminio garantuotasis garso galios lygis nurodytas Techniniai duomenys psl. 210 ir etiketėje (Pav. 19) Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nenaudokite įrenginio patalpose ar uždarose erdvėse. (Pav. 20) Nenaudokite įrenginio patalpose ar uždarose erdvėse. (Pav. 21) Sprogimo pavojus. (Pav. 22) Karštas paviršius (Pav. 23) Variklis pristatomas be alyvos. (Pav. 24) Prieš naudodami įrenginį, pripilkite alyvos. (Pav. 25) Nenaudokite E85 degalų. (Pav. 26) Saugokite gaminį nuo atviros liepsnos. (Pav. 27) Nuskaitomas kodas. Pasižymėkite: Kiti ant gaminio esantys simboliai / atvaizdai atitinka konkrečios rinkos teisinius reikalavimus. „Euro V“ standartas PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinimą. Atsakomybė už gaminį Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas. Sauga Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų. Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų 1906 - 005 - 21.08.2023 201pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „Husqvarna“ pardavimo atstovu.

• Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

• Rūpinkitės gaminio švara. Įsitikinkite, kad galite aiškiai perskaityti ženklus ir lipdukus.

• Neleiskite kitiems naudotis gaminiu, jei neįsitikinote, kad jie perskaitė ir suprato naudojimo instrukcijos turinį.

• Neleiskite gaminio naudoti vaikams.

• Pasirūpinkite, kad vaikai būtų toliau nuo darbo zonos. Būtina nuolatinė atsakingo suaugusiojo priežiūra.

• Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiems asmenims.

• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.

• Nedirbkite su gaminiu, jeigu esate pavargę, sergate arba esate apsvaigę alkoholio, narkotinių medžiagų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinaciją.

• Nenaudokite gaminio, jei jis yra pažeistas arba tinkamai neveikia.

• Nekeiskite gaminio ir nenaudokite jo, jei jį galėjo pakeisti kiti.

• Nekeiskite variklio greičio valdymo reguliavimo. Sauga darbo vietoje PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Prieš naudodami gaminį nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.

• Atsitrenkę į pjovimo įrangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.

• Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai šąla ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra varginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.

• Saugokitės asmenų, daiktų ir tam tikrų situacijų kurios gali neleisti saugiai naudoti gaminio.

• Saugokitės kliūčių, pvz., šaknų, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos.

• Gali būti pavojinga pjauti žolę įkalnėse. Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°.

• Šlaitus pjaukite skersai. Nevažiuokite į viršų ir žemyn.

• Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą. Darbo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Gaminį naudokite tik vejų žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.

• Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 203

• Įsitikinkite, kad žinote, kaip greitai sustabdyti variklį nelaimės atveju.

• Niekada neužveskite variklio uždaroje erdvėje ar netoli degių medžiagų. Variklio išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą.

• Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.

• Užtikrinkite, kad peilis neatsitrenktų į tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.

• Jei į peilį atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminį. Atjunkite uždegimo kabelį nuo uždegimo žvakės. Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.

• Niekada neprijunkite variklio stabdžio rankenos prie rankenos visam laikui, kai variklis veikia.

• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.

• Visada būkite už gaminio, kai jį naudojate.

• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.

• Dirbant varikliui nepakreipkite gaminio.

• Būkite atsargūs, kai gaminį traukiate atgal.

• Dirbant varikliui nepakelkite gaminio. Jei gaminį turite pakelti, pirmiausia sustabdykite variklį ir atjunkite uždegimo kabelį nuo uždegimo žvakės.

• Naudodami gaminį neikite atgal.

• Veždami įrenginį per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite variklį.

• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.

• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklį. Draudžiama reguliuoti, kai veikia variklis.

1906 - 005 - 21.08.2023• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklį ir įsitikinkite, kad pjovimo įranga nesisuka. Naudojimo saugos instrukcijos Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

• Jei triukšmo lygis viršija 85 dB, naudokite klausos apsaugą

• Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.

• Dėvėkite storas, ilgas kelnes.

• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines. Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nenaudokite gaminio su saugos įtaisais, kurie yra pažeisti arba tinkamai neveikia.

• Reguliariai tikrinkite saugos įtaisus. Jei saugos įtaisai pažeisti arba tinkamai neveikia, kreipkitės į Husqvarna techninės priežiūros atstovą.

• Nemodifikuokite saugos įtaisų. Atlikite pjovimo gaubto patikrą. Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

• Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių. Norėdami patikrinti variklio stabdžio rankeną (LC 551SP, LC 551VQ) Variklio stabdžio rankena sustabdo variklį. Atleidus variklio stabdžio rankeną variklis sustoja.

• Paleiskite variklį, o tada atleiskite variklio stabdymo rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio rankeną. (Pav. 28) Peilio stabdžio valdiklio ir apsaugos nuo netyčinio paleidimo tikrinimas (LC 551VBP) Pjovimo peilių stabdžio valdiklis sustabdo tik peilį, bet ne variklį. Atleidus peilio stabdžio valdiklį peilis sustoja.

1. Paleiskite variklį.

2. Nuspauskite peilio stabdžio valdiklį link gaminio

rankenos. Apsauga nuo netyčinio užvedimo neleidžia judėti.

3. Išstumkite apsaugą nuo netyčinio užvedimo.

4. Nuspauskite peilio stabdžio valdiklį link gaminio

rankenos. Peilis pradeda suktis.

5. Atleiskite peilio stabdžio valdiklį. Jei peilis

nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų peilio rankeną. (Pav. 29)

6. Įsitikinkite, kad apsauga nuo netyčinio paleidimo

grįžta į pradinę padėtį. Duslintuvas Duslintuvas iki minimumo sumažina triukšmo lygį ir nukreipia nuo naudotojo variklio išmetamąsias dujas. Nenaudokite gaminio, jei duslintuvo nėra arba jei jis yra pažeistas. Pažeistas duslintuvas skleidžia daugiau triukšmo ir kelia didesnį gaisro pavojų. PERSPĖJIMAS: Darbo metu ir tada, kai variklis veikia tuščiąja eiga, duslintuvas labai įkaista ir kurį laiką išlieka karštas. Elkitės atsargiai su degiomis medžiagomis ir (arba) garais, kad išvengtumėte gaisro. Duslintuvo patikra

• Norėdami įsitikinti, kad duslintuvas yra tinkamai pritvirtintas ir nėra pažeistas, jį tikrinkite reguliariai. Degalų naudojimo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius.

• Apsipylę drabužius kuru nedelsiant persirenkite.

• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.

• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.

• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.

• Neįkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.

• Nerūkykite greta kuro arba variklio.

• Nedėkite šiltų objektų greta kuro arba variklio.

• Nepilkite kuro, kai variklis užvestas.

• Prieš pildami kurą įsitikinkite, ar variklis ataušęs. 1906 - 005 - 21.08.2023 203• Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.

• Nepilkite į variklį kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.

• Stipriai užsukite kuro bakelio dangtelį. Nepakankamai stipriai užsukus kuro bakelį kyla gaisro pavojus.

• Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m / 10 pėdų nuo vietos, kurioje pylėte kurą.

• Nepripilkite sklidino kuro bakelio. Šildamas kuras plečiasi. Palikite vietos kuro bakelio viršuje. Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nepaleiskite variklio patalpose ar uždarose erdvėse.

• Prieš atlikdami techninę gaminio priežiūrą, sustabdykite variklį ir atjunkite uždegimo kabelį nuo uždegimo žvakės.

• Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

• Gamintojo nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai sužeisti. Nekeiskite gaminio. Visada naudokite tik gamintojo patvirtintus priedus.

• Jei techninė priežiūra atliekama netinkamai ir nereguliariai, padidėja sužeidimų ir žalos gaminiui pavojus.

• Atlikite tik savininko vadove nurodytus techninės priežiūros darbus. Visus kitus techninės priežiūros darbus turi atlikti patvirtintas „Husqvarna“ techninės priežiūros atstovas.

• Patvirtintas „Husqvarna“ techninės priežiūros atstovas turi reguliariai atlikti gaminio techninę priežiūrą.

• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis. Surinkimas Įvadas PERSPĖJIMAS: Prieš surinkdami įrenginį perskaitykite ir supraskite saugos skyriaus informaciją. PERSPĖJIMAS: Prieš surinkdami gaminį nuo uždegimo žvakės nuimkite dangtelį. Rankenos surinkimas

1. Atsukite apatines rankenėles gaminio kairėje ir

dešinėje. Įsitikinkite, kad plastikinė poveržlė yra rankenos laikiklio griovelyje. (Pav. 30)

2. Įstatykite rankeną užlenkę pirmyn kaip parodyta

iliustracijoje. (Pav. 31) a) Įsitikinkite, kad plastikinė poveržlė yra tarp rankenos ir rankenos laikiklio. b) Pritvirtinkite rankeną prie rankenos laikiklio.

3. Pakelkite rankeną. (Pav. 32)

4. Iki galo priveržkite rankenėles. Norėdami reguliuoti

rankenos aukštį, žr. Rankenos aukščio reguliavimas psl. 204

5. Įstatykite laidus į kabelių laikiklius. Įsitikinkite, kad

kabeliai nesusisukę. Pritvirtinkite kabelių laikiklius prie rankenų. (Pav. 33)

6. Pritvirtinkite kabelius prie rankenos laikiklio

naudodami įvorę. (Pav. 34) Rankenos aukščio reguliavimas

1. Atsukite apatines rankenėles.

2. Stumkite rankenėles iki apatinio griovelių krašto

kairėje ir dešinėje produkto pusėje. (Pav. 35)

3. Nustatykite rankenos aukštį į vieną iš dviejų aukščio

4. Stumkite rankenėles į viršų link rankenos, kol jos

sustos ir išgirsite spragtelėjimą. (Pav. 36)

5. Iki galo priveržkite rankenėles.

Gaminio paruošimas transportuoti

1. Išimkite žolės rinktuvą.

2. Atsukite apatines rankenėles.

3. Stumkite rankenėles iki apatinio griovelių krašto

kairėje ir dešinėje produkto pusėje. (Pav. 35)

4. Nulenkite rankeną pirmyn. (Pav. 37)

Produkto paruošimas transportuoti

1. Pakelkite rankeną. (Pav. 32)

2. Stumkite rankenėles į viršų link rankenos, kol jos

sustos ir išgirsite spragtelėjimą. (Pav. 36)

3. Iki galo priveržkite rankenėles.

Žolės rinktuvo montavimas

1. Įdėkite žolės rinktuvo rėmą į žolės krepšį taip, kad

standi krepšio dalis būtų apačioje. Rėmo rankeną laikykite žolės krepšio viršuje. (Pav. 38)

1906 - 005 - 21.08.20232. Pritvirtinkite žolės rinktuvo rėmo apačią prie žolės rinktuvo apačios. (Pav. 39) a) Įstatykite žolės rinktuvo rėmą į griovelį. Pradėkite nuo dešinės pusės kaip parodyta iliustracijoje ir palaipsniui pereikite prie kairės pusės.

3. Jei žolės rinktuvą sunku pritvirtinti, švelniai

stuktelėkite žolės rinktuvą guminiu plaktuku. Stuktelėkite žolės rinktuvo rėmą tarp sutvirtinimų. (Pav. 40)

4. Pritvirtinkite žolės krepšį prie žolės rinktuvo rėmo

fiksatoriais. (Pav. 41)

5. Pakelkite galinį dangtelį.

6. Prikabinkite žolės rinktuvą prie viršutinio važiuoklės

7. Įdėkite apatinę žolės rinktuvo dalį į žolės išmetimo

kanalą. (Pav. 42) Mulčiavimo priedo montavimas (priedas)

1. Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.

2. Įstatykite mulčiavimo priedą į išmetimo kanalą. (Pav.

3. Pakeiskite peilį mulčiavimo peiliu, pridedamu prie

Žolės pjovimas nenaudojant žolės rinktuvo arba mulčiavimo priedo

• Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.

• Jei mulčiavimo priedas ir mulčiavimo peilis uždėti, nuimkite juos.

• Prieš naudodami gaminį, uždarykite galinį gaubtą. Kai naudojate gaminį, nupjauta žolė išmetama po galiniu dangčiu. Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informaciją. Husqvarna Connect Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gaminį.

• Informacija ir patarimai apie gaminio dalis ir priežiūrą. Norėdami pradėti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę į

3. Norėdami prisijungti ir užregistruoti gaminį, vykdykite

„Husqvarna Connect“ programėlėje pateiktas instrukcijas. Prieš naudodami gaminį

1. Atidžiai perskaitykite naudojimo instrukciją ir

įsitikinkite, kad viską gerai supratote.

2. Apžiūrėkite pjovimo įrangą ir įsitikinkite, kad ji

tinkamai prijungta ir sureguliuota. Žr. Pjovimo įrangos patikrinimas psl. 207

3. Užpildykite kuro bakelį. Žr.

Degalų pripylimas psl.

4. Pripilkite alyvos bakelį ir patikrinkite alyvos lygį. Žr.

Alyvos lygio tikrinimas psl. 208

Degalų pripylimas Jei įmanoma, naudokite ekologišką / alkilato benziną. Jei ekologiško / alkilato benzino naudoti negalite, naudokite geros kokybės bešvinį benziną arba benziną su švinu, kurio oktaninis skaičius ne mažesnis nei 90. PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminį.

1. Lėtai atsukite degalų bakelio dangtelį, kad

sumažintumėte slėgį.

2. Lėtai pilkite iš degalų kanistro. Jei išliejate degalus,

nuvalykite juos audiniu ir palaukite, kol likę degalai išdžius. (Pav. 44)

3. Nuvalykite sritį aplink degalų bakelio dangtelį.

4. Gerai uždarykite degalų bako dangtelį.

Nepakankamai stipriai užsukus degalų bakelį kyla gaisro pavojus.

5. Prieš pradėdami darbą patraukite gaminį mažiausiai

3 m (10 pėdų) nuo vietos, kurioje pylėte degalus. Pjovimo aukščio nustatymas Galima nustatyti 6 pjovimo aukščio padėtis.

1. Pastumkite pjovimo aukščio valdiklį rato kryptimi ir

atgal, kad padidintumėte pjovimo aukštį. 1906 - 005 - 21.08.2023 2052. Pastumkite pjovimo aukščio valdiklį rato kryptimi ir pirmyn, kad sumažintumėte pjovimo aukštį. (Pav. 45) PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus. Gaminio paleidimas(LC 551VQ)

2. Stovėkite už gaminio.

3. Laikykite variklio stabdymo rankeną prispaudę prie

4. Dešine ranka laikykite starterio lynelį.

5. Lėtai patraukite starterio lynelį, kol pajusite

6. Tada stipriai patraukite, kad paleistumėte variklį.

2. Stovėkite už gaminio.

3. Pareguliuokite oro sklendės rankenėlę.

a) Jeigu variklis šaltas, nustatykite akceleratoriaus rankenėlę į uždarytos oro sklendės padėtį. (Pav. 47) b) Jeigu variklis šiltas, nenustatykite akceleratoriaus rankenėlės į uždarytos oro sklendės padėtį.

5. Dešine ranka laikykite starterio lynelį.

6. Lėtai patraukite starterio lynelį, kol pajusite

7. Tada stipriai patraukite, kad paleistumėte variklį.

8. Iki galo nuspauskite akceleratoriaus gaiduką.

9. LC 551VBP modelio atveju:

a) Atleiskite apsaugą nuo netyčinio paleidimo. b) Patraukite peilio stabdžio valdiklį link rankenos, kad paleistumėte peilį. Ratų pavaros naudojimas

• Pavaros rankeną pasukite rankenos kryptimi. (Pav. 48)

• LC 551VQ ir LC 551VBP modelių atveju: Pakoreguokite pavaros greitį greičio valdikliu, esančiu kairėje rankenos pusėje. Norėdami didinti greitį, stumkite greičio valdiklį į priekį, norėdami mažinti – traukite atgal. (Pav. 49)

• Prieš patraukdami produktą atgal, išjunkite pavarą ir pastumkite įrenginį į priekį apie 10 cm.

• Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie kliūties. Gaminio sustabdymas (LC 551SP, LC 551VQ)

• Norėdami tik sustabdyti pavarą, atleiskite pavaros rankeną.

• Norėdami išjungti variklį, atleiskite variklio stabdymo rankeną. Gaminio sustabdymas (LC 551VBP)

• Norėdami tik sustabdyti pavarą, atleiskite pavaros rankeną.

• Varikliui sustabdyti akceleratoriaus gaiduką nustatykite į stabdymo padėtį. Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.

• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.

• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai.

• Pjovimo dangtis turi būti visuomet švarus. Prikibusi žolė ir purvas vidinėje pjovimo dangčio dalyje gali turėti įtakos pjovimo rezultatams. Žr. Pjovimo įrangos gaubto vidinio paviršiaus valymas psl. 207

Techninė priežiūra Įvadas PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informaciją. Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą. Išsamesnės informacijos žr. www.husqvarna.com. 206 1906 - 005 - 21.08.2023Techninės priežiūros grafikas PASTABA: Įsitikinkite, kad oro filtras yra tinkamai įdėtas ir nesiglaudžia prie žemės, kai keliate gaminį. Pavojus sugadinti variklį. Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys nenaudojamas kasdien. Techninės priežiūros informacijos, pažymėtos *, ieškokite instrukcijose Gaminio apsauginės priemonės psl. 203

Techninė priežiūra Kasdien Kas savaitę Kas mėnesį Atlikti bendrąją apžiūrą X Patikrinti alyvos lygį X Gaminio valymas X Patikrinti pjovimo įrangą X Patikrinti pjovimo gaubtą * X Patikrinti variklio stabdymo rankeną * LC 551SP, LC 551VQ X Patikrinti peilio stabdžio valdiklį * LC 551VBP X Patikrinti duslintuvą * X Patikrinti uždegimo žvakę X Pakeiskite alyvą (pirmą kartą po 5 naudojimo valandų, tada kas 50 naudojimo valandų ir kas metus) LC 551SP, LC 551VBP

Pakeiskite alyvą (pirmą kartą po 5 naudojimo valandų, tada kas 100 naudojimo valandų ir kas metus) LC 551VQ

Išvalyti arba pakeisti oro filtrą X Patikrinti degalų sistemą X Bendroji apžiūra

• Įsitikinkite, kad gaminio veržlės ir varžtai yra tinkamai priveržti. Gaminio valymas

• Plastikines dalis valykite švaria ir sausa šluoste.

• Valydami gaminį nenaudokite vandens. Vandeniui pateikus į akumuliatorių arba variklį gali įvykti trumpasis jungimas arba gaminys gali sugesti.

• Gaminio neplaukite aukšto slėgio plovimo aparatu.

• Nepilkite vandens tiesiai ant variklio.

• Lapus, žolę ir purvą nuvalykite šepečiu.

• Nuimkite sankabos gaubtą ir šepečiu nuvalykite apačioje susikaupusią žolę. (LC551VBP) Pjovimo įrangos gaubto vidinio paviršiaus valymas

1. Ištuštinkite kuro bakelį.

2. Paverskite įrenginį ant šono ant duslintuvo.

PASTABA: Jei gaminį paversite ant oro filtro, galite sugadinti variklį.

3. Vandeniu apliekite vidinį pjovimo įrangos gaubto

paviršių. Pjovimo įrangos patikrinimas PERSPĖJIMAS: Kad įranga netyčia nepasileistų, ištraukite uždegimo kabelį iš uždegimo žvakės. PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir

neįskilusi. Visada pakeiskite pažeistą pjovimo įrangą.

2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro 1906 - 005 - 21.08.2023 207darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti. Disko keitimas

1. Užfiksuokite peilį medžio bloku. (Pav. 50)

2. Nusukite peilio tvirtinimo varžtą.

4. Patikrinkite, ar peilio atrama ir peilio tvirtinimo

varžtas nėra pažeisti.

5. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis

6. Įdėję naują peilį nukreipkite jo kampus pjovimo

įrangos gaubto kryptimi. (Pav. 51)

7. Įsitikinkite, kad peilis sulygiuotas su peilio veleno

8. Užfiksuokite peilį medžio bloku. (Pav. 52)

a) LC551SP, LC 551VQ, modelio atveju uždėkite spyruoklės poveržlę ir priveržkite varžtą ir poveržlę naudodami 70 Nm priveržimo momentą. b) LC 551VBP modelio atveju priveržkite varžtus naudodami 50 Nm priveržimo momentą. (Pav. 53)

10. Ranka pasukite peilį ir patikrinkite, ar jis laisvai

sukasi. PERSPĖJIMAS: Apsimaukite pirštines sunkiam darbui. Peilis labai aštrus ir gali lengvai sužeisti.

11. Paleiskite gaminį, kad išbandytumėte peilį. Jei

peilis netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai. Alyvos lygio tikrinimas PASTABA: Per mažas alyvos kiekis gali sukelti variklio gedimus. Prieš paleisdami gaminį patikrinkite alyvos lygį.

1. Pastatykite gaminį ant lygaus paviršiaus.

2. Nusukite alyvos bakelio dangtelį su pritvirtintu alyvos

3. Nuvalykite alyvą nuo alyvos lygio matuoklio.

4. Iki galo įstatykite alyvos lygio matuoklį į alyvos

bakelį. Priveržkite alyvos bakelio dangtelį, kad tiksliai nustatytumėte alyvos lygį.

5. Ištraukite alyvos lygio matuoklį.

6. Alyva ant matuoklio rodo esamą alyvos lygį.

7. Jei alyvos lygis žemas, įpilkite variklio alyvos ir vėl

patikrinkite alyvos lygį.

Pasižymėkite: Naudokite piltuvėlį, kad išvengtumėte taškymosi. Variklio alyvos keitimas PERSPĖJIMAS: Iš karto sustabdžius variklį variklio alyva yra labai karšta. Prieš išleisdami variklio alyvą, leiskite varikliui atvėsti. Jei užsipilsite variklio alyvos ant odos, nuplaukite ją muilu ir vandeniu. (Pav. 55)

1. Nuimkite uždegimo kabelį nuo uždegimo žvakės.

2. Nuimkite alyvos bakelio dangtelį.

3. Išleiskite variklio alyvą.

a) Modeliuose su alyvos išleidimo kištis: po išleidimo kaiščiu padėkite indą, į kurį surinksite variklio alyvą. b) Modeliuose be alyvos išleidimo kaiščio, arba jei po alyvos išleidimo angos kaiščiu neįmanoma padėti indo: naudodami alyvos siurblį (priedą) išleiskite variklio alyvą iš alyvos bakelio.

4. Pripilkite naujos rekomenduojamo tipo variklio alyvos

Techniniai duomenys psl. 210

5. Patikrinkite alyvos lygį. Žr.

Alyvos lygio tikrinimas psl.

Variklio alyvos papildymas ir keitimas

• Jei reikia informacijos, kaip papildyti ir pakeisti variklio alyvą, žr. variklio naudojimo instrukciją. Norėdami valyti ir pakeisti oro filtrą (LC 5551SP, LC 551VBP)

• Jei reikia informacijos, kaip valyti ir pakeisti oro filtrą, žr. variklio naudojimo instrukciją. Oro filtro išėmimas ir įdėjimas (LC 551VQ) PERSPĖJIMAS: Mūvėkite apsaugines pirštines.

2. Atsargiai nuimkite oro filtro gaubtą (A) nuo variklio.

3. Nuimkite oro filtrą (B) ir putų filtrą (C). (Pav. 56)

4. Patikrinkite, ar oro filtras nepažeistas. Pažeistą oro

5. Išvalykite ir patikrinkite oro filtrą. Žr.

6. Montuokite priešinga eilės tvarka.

1906 - 005 - 21.08.2023Oro filtro valymas (LC 551VQ) PASTABA: Neleiskite varikliui veikti be oro filtro arba jei oro filtras purvinas. PASTABA: Pakeiskite oro filtrą, jei nepavyksta jo visiškai išvalyti arba jei jis pažeistas. Pažeistas oro filtras sugadins variklį.

2. Padaužykite oro filtrą į kietą paviršių arba pūskite

suspaustą orą per oro filtrą iš švarios jo pusės. PASTABA: Nevalykite šepečiu, nes taip galite įstumti nešvarumus į oro filtrą.

3. Nuvalykite oro filtro laikiklį (D) ir oro filtro dangtelį

drėgna šluoste. PASTABA: Užtikrinkite, kad purvas nepatektų į oro kanalą (E).

4. Sumontuokite oro filtrą. Įsitikinkite, kad oro filtras

visiškai sandarus oro filtro laikiklyje.

5. Sumontuokite oro filtro dangtelį apatiniais fiksatoriais

pirmyn. Uždegimo žvakės tikrinimas PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

• Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, jį sunku paleisti arba jis netinkamai veikia tuščiąja eiga.

• Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, laikykitės šių instrukcijų: a) Įsitikinkite, kad tinkamai sureguliuotas greitis tuščiąja eiga. b) Įsitikinkite, kad naudojate tinkamą kuro mišinį. c) Patikrinkite, ar oro filtras yra švarus.

• Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodų, žr. Techniniai duomenys psl. 210 . (Pav. 58)

• Esant reikalui pakeiskite uždegimo žvakę. Kuro sistemos tikrinimas

• Patikrinkite kuro bakelio dangtelį ir užsandarinkite jį, kad nepažeistumėte.

• Patikrinkite kuro žarnelę ir įsitikinkite, kad ji neprateka. Jei kuro žarnelė pažeista, paprašykite, kad techninės priežiūros atstovas ją pakeistų. Greičio valdymo ir akceleratoriaus gaiduko reguliavimas Pavaros greitį reguliuokite greičio valdymu. Variklio apsukas reguliuokite akceleratoriaus gaiduku. PASTABA: Varikliui veikiant nereguliuokite greičio valdymo.

1. Norėdami reguliuoti pavaros greitį, sukite

reguliavimo varžtą (A), kad reguliuotumėte kabelio apsaugos ilgį. Sutrumpinkite kabelio apsaugos ilgį, kad padidintumėte pavaros greitį.

2. Jei uždarytos oro sklendės padėties arba stabdymo

padėties įjungti negalima, pareguliuokite variklio apsukas. Pasukite reguliavimo varžtą (B). (Pav. 59) Transportavimas, saugojimas ir utilizavimas Transportavimas ir laikymas

• Norėdami laikyti ir transportuoti gaminį ir kurą, įsitikinkite, kad jis neprateka ir neskleidžia išmetamųjų dujų. Žiežirbos arba atvira ugnis, pvz., elektriniai įrenginiai arba džiovintuvai, gali sukelti gaisrą.

• Laikydami ir transportuodami kurą visada naudokite patvirtintus konteinerius.

• Ištuštinkite kuro bakelį prieš padėdami gaminį laikyti ilgam laikui. Kurą išpilkite tinkamoje šalinimo vietoje.

• Saugiai pritvirtinkite gaminį jį transportuodami, kad nepažeistumėte ir išvengtumėte nelaimingų atsitikimų.

• Laikykite gaminį užrakintoje patalpoje, kad jo nepasiektų vaikai arba neįgalioti asmenys.

• Laikykite gaminį sausoje neužšąlančioje vietoje. Šalinimas

• Laikykitės vietinių atliekų tvarkymo reikalavimų ir galiojančių teisės aktų.

• Išpilkite visas chemines medžiagas, pvz., variklio alyvą arba kurą techninės priežiūros centre arba tinkamoje šalinimo vietoje.

• Kai gaminys nebenaudojamas, nusiųskite jį „Husqvarna“ pardavėjui arba atiduokite į perdirbimo vietą. 1906 - 005 - 21.08.2023 209Techniniai duomenys

Greitis, sūk./min. 2800 2800 2800 Vardinė variklio galia, kW

2,9 2,9 2,7 Uždegimo sistema Degimo žvakė NGK BPR5ES NGK BPR5ES Husqvarna HQT-7 Tarpas tarp elektrodų, mm 0,6–0,8 0,6–0,8 0,7–0,8 Degalų ir tepimo sistema Variklio tepimo tipas Alyvos filtro slėgis Alyvos filtro slėgis Purškiamasis Degalų bakelio talpa, l 1,9 1,9 1,5 Alyvos bakelio talpa, l 0,7 0,7 0,5 Variklio alyva

Garso galios lygis, išmatuotas dB (A) 97 96 97 Garso galios lygis, garantuojamas L

Naudotojo ausį veikiantis garso slėgis, dB (A) 87 84 86 Vibracijos lygis

Nurodyta variklio galia atitinka to modelio tipinės gamybos būdu pagaminto variklio vidutinę naudingąją ati- duodamą galią (varikliui veikiant nurodytu greičiu), išmatuotą pagal SAE standartą J1349 / ISO1585. Masinės gamybos būdu pagamintų variklių galia gali skirtis. Faktinė gaminyje įmontuoto variklio galia priklausys nuo darbinio greičio, aplinkos sąlygų ir kitų aplinkybių.

Jei SAE-30 alyva naudojama žemesnėje nei +5°C temperatūroje, variklis gali būti suteptas nepakankamai. Dėl to gali atsirasti variklio gedimų. Žr. Variklio alyvos keitimas psl. 208 jei reikia žemai temperatūrai tinkamo alyvos tipo.

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

Triukšmo slėgio lygis pagal ISO 5395. Pateikiamų triukšmo slėgio duomenų būdingoji statistinė sklaida (stan- dartinis nuokrypis) lygi 1,2 dB (A).

Vibracijos lygis pagal ISO 5395. Pateiktuose vibracijos lygio duomenyse yra 0,2 m/s

4,5 4,5 3,2 Pjovimo įranga Pjovimo aukštis, mm 26–74 26–74 26–74 Pjovimo plotis, mm 510 510 510 Peilis Rinkimas Rinkimas Rinkimas Gaminio numeris 5875908-10 5821494-10 5875908-10 Žolės rinktuvo galia, l 65 65 65 Pavara Greitis, km/h 4,1 2,8–5 2,8–5 1906 - 005 - 21.08.2023 211Atitikties deklaracija ES atitikties deklaracija Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys: Aprašymas Vejapjovė Gamintojas Husqvarna Tipas/ modelis LC 551SP, LC 551VBP, LC 551VQ Identifikacijos nume- ris Serijos numeriai nuo šios datos: 2022 ir vėlesni visiškai atitinka šias ES direktyvas ir reglamentus: Reglamentas Aprašymas 2006/42/EB „dėl mašinų“ 2014/30/ES „dėl elektromagnetinio suderinamumo“ 2000/14/EB „dėl į aplinką skleidžiamo triukšmo“ 2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“ ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN ISO 5395-1:2013/A1:2018, EN ISO

5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN

IEC 63000:2018 Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden patvirtino atitiktį Tarybos direktyvai 2000/14/EB; atitikties įvertinimo procedūra: VI priedas. Daugiau informacijos apie triukšmo emisiją žr Techniniai duomenys psl. 210

1. Noņemiet aizdedzes vadu no aizdedzes sveces.
