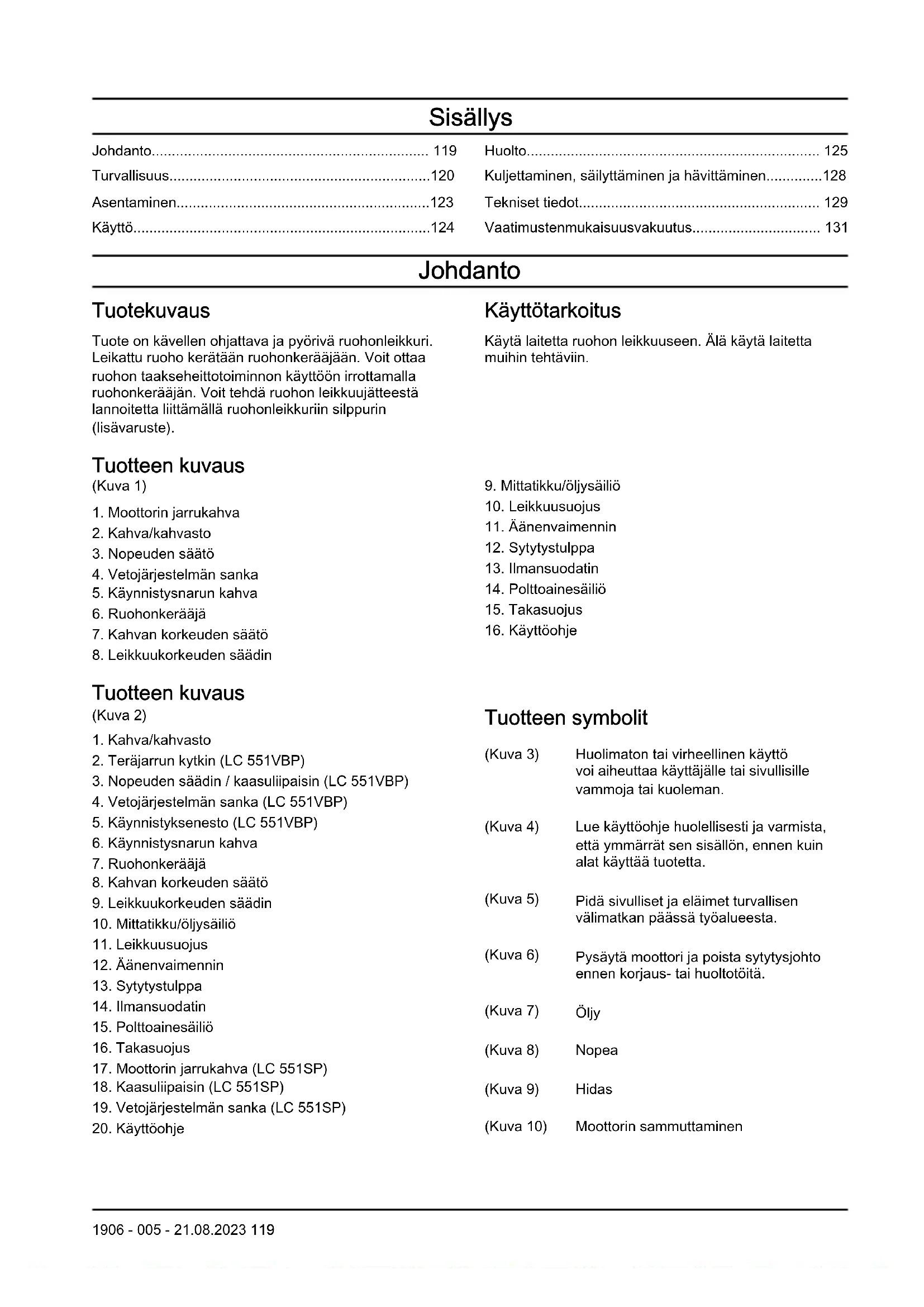

KÄYTTÖOHJE LC 551VQ HUSQVARNA

• Puhastage plastosi puhta ja kuiva lapiga.

• Huskvarna, 2022-09-29 Claes Losdal, aiandustoodete arendusdirektor, Husqvarna AB Tehnilise dokumentatsiooni eest vastutaja 118 1906 - 005 - 21.08.2023Sisällys Johdanto p. 119
• Turvallisuus p. 120
• Asentaminen p. 123
• Käyttö p. 124
• Huolto p. 125
• Kuljettaminen, säilyttäminen ja hävittäminen p. 128
• Tekniset tiedot p. 129
• Vaatimustenmukaisuusvakuutus Johdanto Tuotekuvaus Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Leikattu ruoho kerätään ruohonkerääjään. Voit ottaa ruohon taakseheittotoiminnon käyttöön irrottamalla ruohonkerääjän. Voit tehdä ruohon leikkuujätteestä lannoitetta liittämällä ruohonleikkuriin silppurin (lisävaruste). Käyttötarkoitus Käytä laitetta ruohon leikkuuseen. Älä käytä laitetta muihin tehtäviin. Tuotteen kuvaus (Kuva 1) p. 131

1. Moottorin jarrukahva

4. Vetojärjestelmän sanka

5. Käynnistysnarun kahva

7. Kahvan korkeuden säätö

8. Leikkuukorkeuden säädin

9. Mittatikku/öljysäiliö

14. Polttoainesäiliö

Tuotteen kuvaus (Kuva 2)

3. Nopeuden säädin / kaasuliipaisin (LC 551VBP)

4. Vetojärjestelmän sanka (LC 551VBP)

5. Käynnistyksenesto (LC 551VBP)

6. Käynnistysnarun kahva

8. Kahvan korkeuden säätö

9. Leikkuukorkeuden säädin

10. Mittatikku/öljysäiliö

15. Polttoainesäiliö

19. Vetojärjestelmän sanka (LC551SP)

Tuotteen symbolit (Kuva 3) Huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. (Kuva 4) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää tuotetta. (Kuva 5) Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta. (Kuva 6) Pysäytä moottori ja poista sytytysjohto ennen korjaus- tai huoltotöitä. (Kuva 7) Öljy (Kuva 8) Nopea (Kuva 9) Hidas (Kuva 10) Moottorin sammuttaminen 1906 - 005 - 21.08.2023 119(Kuva 11) Rikastin (Kuva 12) Teräkytkin (Kuva 13) Varo sinkoutuvia esineitä ja kimmokkeita. (Kuva 14) Pidä kädet ja jalat poissa pyörivän terän läheisyydestä. (Kuva 15) Pidä kädet ja jalat poissa pyörivien osien läheisyydestä. (Kuva 16) Tämä tuote täyttää sovellettavien EU- direktiivien vaatimukset. (Kuva 17) Tämä tuote täyttää sovellettavien UK- säädösten vaatimukset. (Kuva 18) Melupäästöt ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktiivien ja säädösten mukaisesti sekä Uuden Etelä-Walesin "Protection of the Environment Operations (Noise Control) Regulation 2017" -asetuksen mukaisesti. Tuotteen taattu äänentehotaso on määritelty kohdassa Tekniset tiedot sivulla

ja arvokilvessä. (Kuva 19) Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käytä tuotetta sisällä tai suljetussa tilassa. (Kuva 20) Älä käytä tuotetta sisällä tai suljetussa tilassa. (Kuva 21) Räjähdysvaara. (Kuva 22) Kuuma pinta (Kuva 23) Moottori toimitetaan ilman öljyä. (Kuva 24) Täytä öljyllä, ennen kuin käytät tuotetta. (Kuva 25) Älä käytä E85-polttoaineita. (Kuva 26) Pidä tuote poissa lasten ulottuvilta. (Kuva 27) Skannattava koodi. Huomautus: Muut tuotteessa olevat symbolit ja tarrat viittaavat markkinakohtaisiin lakisääteisiin vaatimuksiin. Euro V -päästöt VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset turvallisuusohjeet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.

• Tuote muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja 120 1906 - 005 - 21.08.2023lääketieteellisen implantin valmistajan kanssa ennen tuotteen käyttämistä.

• Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten tuotetta käytetään erityistilanteessa, sammuta tuote ja ota yhteys Husqvarna-jälleenmyyjään, ennen kuin jatkat.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.

• Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

• Salli vain sellaisten henkilöiden, jotka ovat lukeneet käyttöohjekirjan ja ymmärtäneet siinä annetut ohjeet, käyttää tuotetta.

• Älä anna lasten käyttää tuotetta.

• Pidä lapset poissa työskentelyalueelta. Vastuullisen aikuisen on oltava aina paikalla.

• Tuotetta saavat käyttää vain henkilöt, jotka ovat lukeneet ja ymmärtävät ohjeet.

• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset kyvyt ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

• Älä käytä laitetta jos olet väsynyt tai sairas tai alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

• Älä käytä tuotetta, joka on vahingoittunut tai joka ei toimi oikein.

• Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.

• Älä tee muutoksia moottorin käyntinopeuden hallintaan. Työalueen turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.

• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.

• Älä koskaan käytä tuotetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.

• Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää tuotteen turvallisen käytön.

• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.

• Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 15°.

• Käytä tuotetta sivusuunnassa rinteeseen nähden. Älä käytä tuotetta pystysuunnassa.

• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden. Työturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttää muihin käyttötarkoituksiin.

• Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 122

• Opettele pysäyttämään moottori nopeasti hätätilassa.

• Älä koskaan käynnistä moottoria suljetussa tilassa tai lähellä herkästi syttyviä materiaaleja. Moottorin pakokaasu on kuumaa ja se voi sisältää kipinöitä, jotka voivat aiheuttaa tulipalon.

• Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.

• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja kampiakseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.

• Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Irrota sytytyskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.

• Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.

• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.

• Ole aina tuotteen takana käyttäessäsi sitä.

• Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.

• Älä kallista tuotetta moottorin käynnistyksen aikana.

• Ole varovainen vetäessäsi tuotetta taaksepäin.

• Älä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta täytyy nostaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Älä kävele taaksepäin käyttäessäsi tuotetta.

• Sammuta moottori, kun siirrät tuotteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.

• Älä juokse tuotteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät tuotetta.

• Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä. 1906 - 005 - 21.08.2023 121• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri. Turvallisuusohjeet käyttöä varten Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä kuulonsuojaimia, kun melutaso on yli 85dB.

• Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.

• Käytä vahvakankaisia, pitkiä housuja.

• Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Älä käytä tuotetta vahingoittuneiden tai viallisten turvalaitteiden kanssa.

• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteet ovat vahingoittuneet tai eivät toimi oikein, ota yhteys Husqvarna-huoltoliikkeeseen.

• Älä tee muutoksia turvalaitteisiin. Leikkuusuojuksen tarkistaminen Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta. Moottorin jarrukahvan tarkistaminen (LC 551SP, LC 551VQ) Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy.

• Käynnistä moottori ja vapauta sitten moottorin jarrukahva. Jos moottori ei pysähdy kolmessa sekunnissa, pyydä valtuutettua Husqvarna- huoltoliikettä säätämään moottorijarrua. (Kuva 28) Teräjarrun kytkimen ja käynnistykseneston tarkistaminen (LC 551VBP) Teräjarrun kytkin pysäyttää vain terän, ei moottoria. Kun teräjarrun kytkin vapautetaan, terä pysähtyy.

1. Käynnistä moottori.

2. Työnnä teräjarrun kytkintä kahvaston suuntaan.

Käynnistyksenesto pysäyttää liikkeen.

3. Työnnä käynnistyksenesto ulos.

4. Työnnä teräjarrun kytkintä kahvaston suuntaan. Terä

5. Vapauta teräjarrun kytkin. Jos terä ei

pysähdy kolmessa sekunnissa, pyydä valtuutettua Husqvarna-huoltoliikettä säätämään teräjarrua. (Kuva 29)

6. Varmista, että käynnistyksenesto palaa

alkuasentoonsa. Äänenvaimennin Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Älä käytä tuotetta, jos äänenvaimennin on vaurioitunut tai puuttuu kokonaan. Vaurioitunut äänenvaimennin nostaa äänitasoa ja lisää tulipalon vaaraa. VAROITUS: Äänenvaimennin on erittäin kuuma käytön aikana, heti käytön jälkeen ja moottorin käydessä joutokäyntinopeudella. Ole varovainen syttyvien materiaalien ja/tai kaasujen läheisyydessä, jotta et aiheuta tulipaloa. Äänenvaimentimen tarkistaminen

• Tarkista äänenvaimennin säännöllisesti vaurioiden varalta ja varmista, että se on kiinnitetty oikein. Polttoaineturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.

• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.

• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.

1906 - 005 - 21.08.2023• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.

• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.

• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

• Siirrä laite ennen käynnistystä vähintään 3 metrin päähän paikasta, jossa lisäsit polttoainetta.

• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa polttoaineen laajenemaan. Jätä polttoainesäiliön päälle tyhjää tilaa. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa.

• Jos tuotetta täytyy huoltaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset tuotteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee tuotteeseen muutoksia. Käytä vain valmistajan hyväksymiä lisävarusteita.

• Jos tuotetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja tuotteen vaurioitumisen vaara kasvaa.

• Huolla tuote ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Kaikki muut huoltotoimet on tehtävä valtuutetussa Husqvarna- huoltoliikkeessä.

• Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa tuote säännöllisesti.

• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat. Asentaminen Johdanto VAROITUS: Ennen kuin asennat laitteen, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. VAROITUS: Irrota sytytystulpan johto sytytystulpasta ennen laitteen asentamista. Kahvan asentaminen

1. Irrota alemmat nupit tuotteen vasemmalla ja oikealla

sivulla. Varmista, että muovinen aluslevy on kahvan kiinnikkeen syvennyksessä. (Kuva 30)

2. Asenna kahva kuvan mukaisesti eteenpäin

käännettynä. (Kuva 31) a) Varmista, että muovinen aluslevy on kahvan ja kahvan kiinnikkeen välissä. b) Liitä kahva kahvan kiinnikkeeseen.

3. Nosta kahva ylös. (Kuva 32)

4. Kiristä nupit huolellisesti. Kahvan korkeuden

säätäminen. Katso Kahvan korkeuden säätäminen sivulla 123

5. Aseta vaijerit kaapelikiinnikkeisiin. Varmista, että

vaijerit eivät ole vääntyneet. Kiinnitä kaapelin kiinnikkeet kahvaan. (Kuva 33)

6. Kiinnitä kaapelit kahvan kiinnikkeeseen nippusiteillä.

(Kuva 34) Kahvan korkeuden säätäminen

1. Irrota alemmat nupit.

2. Liu'uta nupit urien alaosaan laitteen molemmin

3. Aseta kahvan korkeus jompaankumpaan

käytettävissä olevista asennoista.

4. Liu'uta nuppeja ylöspäin kahvastoa kohti, kunnes ne

pysähtyvät ja kuulet naksahduksen. (Kuva 36)

5. Kiristä nupit huolellisesti.

Tuotteen asettaminen kuljetusasentoon

1. Irrota ruohonkerääjä.

2. Irrota alemmat nupit.

3. Liu'uta nupit urien alaosaan laitteen molemmin

4. Taita kahva eteen. (Kuva 37)

Laitteen asettaminen käyttöasentoon

1. Nosta kahvasto ylös. (Kuva 32)

2. Liu'uta nuppeja ylöspäin kahvastoa kohti, kunnes ne

pysähtyvät ja kuulet naksahduksen. (Kuva 36)

3. Kiristä nupit huolellisesti.

Ruohonkerääjän asentaminen

1. Kiinnitä ruohonkerääjän kehys keruupussiin niin, että

pussin jäykkä osa on alhaalla. Pidä kehyksen kahva keruupussin yläpuolella. (Kuva 38) 1906 - 005 - 21.08.2023 1232. Kiinnitä ruohonkerääjän kehyksen alaosa ruohonkerääjän alaosaan. (Kuva 39) a) Paina ruohonkerääjän kehys uraan. Aloita oikealta puolelta kuvan mukaisesti ja siirry vähitellen vasemmalle.

3. Jos ruohonkerääjän kehys on vaikea kiinnittää,

lyö kehystä varovasti kumivasaralla. Lyö ruohonkerääjän kehystä vahvikkeiden väliin. (Kuva 40)

4. Kiinnitä keruupussi ruohonkerääjän kehykseen

kiinnikkeillä. (Kuva 41)

5. Nosta takasuojus ylös.

6. Kiinnitä ruohonkerääjä rungon yläreunaan.

7. Aseta ruohonkerääjän alempi osa ruohon

ulosheittokanavaan. (Kuva 42) Silppurin tulpan asentaminen (lisävaruste)

1. Nosta takasuojus ylös ja irrota ruohonkerääjä.

2. Aseta silppurin tulppa ruohonkerääjän

ulosheittokanavaan. (Kuva 43)

3. Vaihda terän tilalle silppurisarjan mukana toimitettu

silppuriterä. Katso Terän vaihtaminen sivulla 127

Ruohon leikkaaminen ilman kiinnitettyä ruohonkerääjää tai silppurin tulppaa

• Nosta takasuojus ylös ja irrota ruohonkerääjä.

• Jos silppurin tulppa ja silppuamisterä on kiinnitetty, irrota ne.

• Sulje takasuojus ennen laitteen käyttämistä. Kun käytät laitetta, ruohosilppu purkautuu takasuojuksen alle. Käyttö Johdanto VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä. Husqvarna Connect Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovellus saat lisätoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja.

• Tietoja koneen osista ja huolto-ohjeita. Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus

mobiililaitteeseesi.

2. Rekisteröi Husqvarna Connect -sovelluksessa.

3. Liitä ja rekisteröi kone Husqvarna Connect

-sovelluksen ohjeiden mukaan. Ennen tuotteen käyttöä

1. Lue käyttöohje huolellisesti ja varmista, että

ymmärrät sen sisältämät ohjeet.

2. Tutki terävarustus ja varmista, että se on kiinnitetty

ja säädetty asiamukaisesti. Katso Terävarustuksen tarkistaminen sivulla 126

3. Täytä polttoainesäiliö. Katso

Polttoaineen lisääminen sivulla 124

4. Lisää öljysäiliöön öljyä ja tarkista öljytaso. Katso

Öljymäärän tarkistaminen sivulla 127

Polttoaineen lisääminen Käytä ympäristöä säästävää bensiiniä tai alkylaattibensiiniä, jos niitä on saatavilla. Jos ympäristöä säästävää bensiiniä tai alkylaattibensiiniä ei ole saatavilla, käytä lyijytöntä tai lyijyllistä laatubensiiniä, jonka oktaaniluku on vähintään 90. HUOMAUTUS: Älä käytä polttoainetta, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta.

1. Vapauta polttoainesäiliöstä painetta avaamalla

polttoainesäiliön korkki hitaasti.

2. Kaada polttoainesäiliöön hitaasti polttoainetta. Jos

öljyä läikkyy, pyyhi öljy pois liinalla ja anna öljyjäämien kuivua. (Kuva 44)

3. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

4. Kiristä polttoainesäiliön korkki tiukasti.

Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

5. Siirrä laite ennen käynnistystä vähintään 3 metrin

(10 jalan) päähän paikasta, jossa lisäsit polttoainetta. Leikkuukorkeuden asettaminen Leikkuukorkeuden säädössä on 6 tasoa.

1. Nosta leikkuukorkeutta painamalla leikkuukorkeuden

säädintä ensin pyörän suuntaan ja sitten taaksepäin.

2. Laske leikkuukorkeutta painamalla leikkuukorkeuden

säädintä ensin pyörän suuntaan ja sitten eteenpäin. (Kuva 45)

1906 - 005 - 21.08.2023HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan. Tuotteen käynnistäminen – (LC 551VQ)

1. Varmista, että sytytysjohto on liitettynä

2. Seiso tuotteen takana.

3. Pidä moottorin jarrukahvaa kahvastoa vasten. (Kuva

4. Pitele käynnistysnarun kahvaa oikealla kädelläsi.

5. Vedä käynnistysnarusta hitaasti, kunnes tunnet

6. Käynnistä moottori vetämällä voimakkaasti.

Laitteen käynnistäminen (LC 551SP, LC 551VBP)

1. Varmista, että sytytyskaapeli on liitettynä

3. Säädä kaasuliipaisinta.

a) Jos moottori käynnistetään kylmänä, siirrä kaasuliipaisin rikastusasentoon. (Kuva 47) b) Jos moottori käynnistetään lämpimänä, älä siirrä rikastinvipua rikastusasentoon.

4. Malli LC551SP: pidä moottorin jarrukahvaa

kahvastoa vasten. (Kuva 46)

5. Pitele käynnistysnarun kahvaa oikealla kädelläsi.

6. Vedä käynnistysnarusta hitaasti, kunnes tunnet

7. Käynnistä moottori vetämällä voimakkaasti.

8. Säädä kaasuliipaisin täydelle kaasulle.

a) Vapauta käynnistyksenesto. b) Käynnistä terien liike työntämällä teräjarrun kytkintä kahvaston suuntaan. Vetojärjestelmän käyttäminen pyörillä

• Vedä vetojärjestelmän sankaa kahvaston suuntaan. (Kuva 48)

• Mallit LC 551VQ ja LC 551VBP: Säädä ajonopeus kahvan vasemmalla puolella olevalla nopeuden säätövivulla. Kasvata nopeutta siirtämällä nopeuden säätövipua eteenpäin ja hidasta nopeutta vetämällä sitä taaksepäin. (Kuva 49)

• Ennen kuin vedät tuotetta taaksepäin, kytke vetojärjestelmä pois käytöstä ja työnnä tuotetta eteenpäin noin 10 cm.

• Kytke vetojärjestelmä pois käytöstä vapauttamalla vetojärjestelmän sanka esimerkiksi lähestyessäsi estettä. Laitteen pysäyttäminen (LC 551SP, LC 551VQ)

• Jos haluat pysäyttää vain vetojärjestelmän, vapauta vetojärjestelmän sanka.

• Pysäytä moottori vapauttamalla moottorin jarrukahva. Tuotteen pysäyttäminen (LC 551VBP)

• Jos haluat pysäyttää vain vetojärjestelmän, vapauta vetojärjestelmän sanka.

• Sammuta moottori siirtämällä kaasuliipaisin pysäytysasentoon. Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.

• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.

• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.

• Pidä leikkuusuojus puhtaana. Leikkuusuojuksen sisäpuolelle kertynyt ruoho ja lika voivat heikentää leikkuutuloksia. Katso kohta Leikkuusuojuksen sisäpinnan puhdistaminen sivulla 126

Huolto Johdanto VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike. Katso lisätietoja kohdasta www.husqvarna.com. 1906 - 005 - 21.08.2023 125Huoltokaavio HUOMAUTUS: Varmista, että ilmansuodatin on tuotteen yläosassa eikä maata vasten, kun kallistat tuotetta. Moottorivaurion vaara. Huoltovälit on laskettu tuotteen päivittäisen käytön perusteella. Välit voivat muuttua, jos tuotetta ei käytetä päivittäin. Lisätietoja *-merkillä merkityistä huolloista on kohdassa Tuotteen turvalaitteet sivulla 122

Huolto Päivittäin Viikoittain Kuukausit- tain Tee yleistarkastus X Tarkista öljytaso X Puhdista tuote X Tarkista terävarustus X Tarkista leikkuusuojus* X Tarkista moottorin jarrukahva * LC 551SP, LC 551VQ X Tarkista teräjarrun kytkin * LC 551VBP X Tarkista äänenvaimennin* X Tarkista sytytystulppa X Vaihda öljy (ensimmäisten viiden käyttötunnin jälkeen ja sitten 50 käyt- tötunnin välein sekä vuosittain) LC 551SP, LC 551VBP

Vaihda öljy (ensimmäisten viiden käyttötunnin jälkeen ja sitten 100 käyt- tötunnin välein sekä vuosittain) LC 551VQ

Puhdista tai vaihda ilmansuodatin X Tarkista polttoainejärjestelmä X Yleistarkastus

• Varmista, että laitteen kaikki ruuvit ja mutterit on kiristetty oikein. Tuotteen puhdistaminen

• Puhdista muoviosat puhtaalla ja kuivalla liinalla.

• Älä käytä tuotteen puhdistamiseen vettä. Vesi voi päästä akun tai moottorin sisään ja vaurioittaa tuotetta tai aiheuttaa oikosulun.

• Älä puhdista tuotetta painepesurilla.

• Älä suihkuta vettä suoraan moottorin päälle.

• Poista lehdet, ruoho ja lika harjalla.

• Irrota kytkinkotelo ja puhdista ruoho kytkinkotelon alta harjalla. (LC551VBP) Leikkuusuojuksen sisäpinnan puhdistaminen

1. Tyhjennä polttoainesäiliö.

2. Aseta tuote kyljelleen äänenvaimennin alaspäin.

HUOMAUTUS: Jos tuote asetetaan ilmansuodatin alaspäin, moottori saattaa vaurioitua.

3. Pese leikkuusuojuksen sisäpinta vesiletkulla.

Terävarustuksen tarkistaminen VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta. VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta.

Vaurioitunut terävarustus on aina vaihdettava.

2. Tarkista, onko terä vaurioitunut tai tylsä.

126 1906 - 005 - 21.08.2023Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava. Terän vaihtaminen

1. Lukitse terä puukiilalla. (Kuva 50)

2. Irrota teräpultti.

4. Tarkista terätuki ja -pultti vaurioiden varalta.

5. Tutki kampiakseli ja varmista, ettei se ole vääntynyt.

6. Asenna uusi terä siten, että terän kulmikkaat päät

osoittavat leikkuusuojuksen suuntaan. (Kuva 51)

7. Varmista, että terä on kohdistettu kampiakselin

8. Lukitse terä puukiilalla. (Kuva 52)

a) Mallit LC551SP, LC 551VQ: kiinnitä jousialuslevy paikalleen ja kiristä pultti ja aluslevy momenttiin 70 Nm. b) Malli LC 551VBP: kiristä pultit kiristysmomenttiin 50 Nm. (Kuva 53)

10. Pyöritä terää käsin ja varmista, että se pyörii

vapaasti. VAROITUS: Käytä paksuja käsineitä. Terä on erittäin terävä ja aiheuttaa helposti vammoja.

11. Testaa terää käynnistämällä tuote. Jos terä ei ole

kiinnitetty asianmukaisesti, tuote tärisee tai sen leikkuutulos ei ole tyydyttävä. Öljymäärän tarkistaminen HUOMAUTUS: Liian alhainen öljytaso voi vaurioittaa moottoria. Tarkista öljytaso ennen kuin käynnistät tuotteen.

1. Aseta tuote tasaiselle alustalle.

2. Irrota polttoainesäiliön korkki ja mittatikku.

3. Pyyhi mittatikku puhtaaksi öljystä.

4. Työnnä mittatikku kokonaan öljysäiliöön. Kiristä

öljysäiliön korkki, jotta saat oikean kuvan öljytasosta.

5. Poista mittatikku.

6. Tarkista öljytaso mittatikusta.

7. Jos öljytaso on alhainen, lisää moottoriöljyä ja

tarkista öljytaso uudelleen.

Huomautus: Käytä suppiloa läikkymisen välttämiseksi. Moottoriöljyn vaihtaminen VAROITUS: Moottoriöljy on erittäin kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jäähtyä ennen kuin valutat moottoriöljyn pois moottorista. Jos moottoriöljyä joutuu iholle, pese öljy pois vedellä ja saippualla. (Kuva 55)

1. Irrota sytytyskaapeli sytytystulpasta.

2. Irrota öljysäiliön korkki.

3. Tyhjennä moottoriöljy.

a) Mallit, joissa on öljyntyhjennystulppa: Aseta tuotteen alle säiliö, johon valutat öljyn. b) Mallit, joissa ei ole öljyntyhjennystulppaa tai joissa säiliön asettaminen öljyntyhjennystulpan alle ei ole mahdollista: Tyhjennä moottoriöljy öljysäiliöstä öljynpoistopumpulla (lisävaruste).

4. Lisää uutta moottoriöljyä, jota suositellaan kohdassa

Tekniset tiedot sivulla 129

5. Tarkista öljytaso. Katso kohdasta

Öljymäärän tarkistaminen sivulla 127

Moottoriöljyn täyttäminen ja vaihtaminen

• Tietoa moottoriöljyn täyttämisestä ja vaihtamisesta on moottorin käyttöohjekirjassa. Ilmansuodattimen puhdistaminen ja vaihtaminen (LC 5551SP, LC 551VBP)

• Tietoa ilmansuodattimen puhdistamisesta ja vaihtamisesta on moottorin käyttöohjekirjassa. Ilmansuodattimen irrottaminen ja asentaminen (LC 551VQ) VAROITUS: Käytä suojakäsineitä.

1. Paina ilmansuodattimen kannen kiinnikkeitä.

3. Irrota ilmansuodatin (B) ja vaahtosuodatin (C). (Kuva

vaurioitunut ilmansuodatin.

5. Puhdista ja tarkista ilmansuodatin. Katso kohdasta

Ilmansuodattimen puhdistaminen – (LC 551VQ) sivulla 128

1906 - 005 - 21.08.2023 1276. Asenna päinvastaisessa järjestyksessä. Ilmansuodattimen puhdistaminen – (LC 551VQ) HUOMAUTUS: Älä käytä moottoria ilman ilmansuodatinta tai jos ilmansuodatin on likaantunut. HUOMAUTUS: Vaihda ilmansuodatin, jos se ei puhdistu tai jos se on vaurioitunut. Viallinen ilmansuodatin vahingoittaa moottoria.

1. Paina kielekkeitä (A), irrota ilmansuodattimen kansi

(B) ja irrota ilmansuodatin (C). (Kuva 57)

2. Kopauta ilmansuodatinta varovasti kovaa pintaa

vasten tai puhdista se puhaltamalla paineilmaa suodattimen puhtaalta puolelta. HUOMAUTUS: Älä käytä puhdistamiseen harjaa, sillä se työntää likaa ilmansuodattimen sisään.

3. Puhdista ilmansuodattimen kotelo (D) ja kansi

kostealla liinalla. HUOMAUTUS: Varmista, että ilmaputkeen (E) ei pääse likaa.

4. Asenna ilmansuodatin. Varmista, että ilmansuodatin

asettuu tiiviisti ilmansuodattimen pidintä vasten.

5. Asenna ilmansuodattimen kansi painamalla ensin

alapuolen kiinnikkeet paikoilleen. Sytytystulpan tarkistus HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.

• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita: a) Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 129 . (Kuva 58)

• Vaihda sytytystulppa tarvittaessa. Polttoainejärjestelmän tarkistaminen

• Tutki polttoainesäiliön korkki ja polttoainesäiliön korkin tiiviste vaurioiden varalta.

• Tutki polttoaineletku vuotojen varalta. Jos polttoaineletku on vaurioitunut, vaihdata se huoltoliikkeessä. Nopeuden säätimen ja kaasuliipaisimen säätäminen Nopeuden säädin säätää moottorin ajonopeutta. Kaasuliipaisin säätää moottorin käyntinopeutta. HUOMAUTUS: Älä säädä nopeuden säädintä moottorin käydessä.

1. Säädä ajonopeutta kääntämällä säätöruuvia (A),

joka muuttaa kaapelin vaipan pituutta. Kasvata nopeutta lyhentämällä kaapelin vaippaa.

2. Jos rikastin- tai pysäytysasentoa ei voi kytkeä, säädä

moottorin nopeutta. Käännä säätöruuvia (B). (Kuva 59) Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys

• Kun säilytät ja kuljetat tuotetta ja polttoainetta, varmista, ettei tuote vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon.

• Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä.

• Tyhjennä tuotteen polttoainesäiliö, jos varastoit tuotteen pitkäksi ajaksi. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.

• Vältä onnettomuudet ja tuotteen vaurioituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi.

• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä tuotetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle. Hävittäminen

• Noudata paikallisia kierrätysvaatimuksia ja säädöksiä.

• Hävitä kaikki kemikaalit, kuten moottoriöljy ja polttoaine viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen. 128 1906 - 005 - 21.08.2023• Kun tuote tulee elinkaarensa päähän, hävitä tuote lähettämällä se Husqvarna-jälleenmyyjälle tai kierrätyspisteeseen. Tekniset tiedot

LC551SP LC 551VBP LC 551VQ

Moottori Tuotemerkki Kawasaki Kawasaki Husqvarna Malli FJ180V FJ180V HS 166AP Moottorin tyyppi Yksisylinterinen, ne- litahtinen, paineilma- jäähdytys, OHV Yksisylinterinen, ne- litahtinen, paineilma- jäähdytys, OHV Yksisylinterinen, ne- litahtinen, paineilma- jäähdytys, OHV Iskutilavuus, cm

2,9 2,9 2,7 Sytytysjärjestelmä Sytytystulppa NGK BPR5ES NGK BPR5ES Husqvarna HQT-7 Kärkiväli, mm 0,6–0,8 0,6–0,8 0,7–0,8 Polttoaine-/voitelujärjestelmä Moottorin voitelun tyyppi Paine öljysuodatti- men kanssa Paine öljysuodatti- men kanssa Roiske Polttoainesäiliön tilavuus, l 1,9 1,9 1,5 Öljysäiliön tilavuus, l 0,7 0,7 0,5 Moottoriöljy

Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30 Paino Säiliöt tyhjinä, kg 48,5 52,5 51,0 Melupäästöt

Äänentehotaso, mitattu dB(A) 97 96 97 Äänentehotaso, taattu L

Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Tuotteeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olosuhteista ja muista arvoista.

Jos SAE-30-öljyä käytetään alle +5°C:n lämpötilassa, öljy ei välttämättä voitele moottoria riittävästi. Se voi vahingoittaa moottoria. Katso kohdasta Moottoriöljyn vaihtaminen sivulla 127 tiedot alhaisiin lämpötiloihin sopivasta öljystä.

Melupäästö ympäristöön äänitehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetaso standardin ISO 5395 mukaan. Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastolli- nen hajonta (keskihajonta) on 1,2dB(A). 1906 - 005 - 21.08.2023 129LC551SP LC 551VBP LC 551VQ Äänenpainetaso käyttäjän korvan tasalla, dB(A)

4,5 4,5 3,2 Terävarustus Leikkuukorkeus, mm 26–74 26–74 26–74 Leikkuuleveys, mm 510 510 510 Terä Keruu Keruu Keruu Tuotenumero 5875908–10 5821494–10 5875908–10 Ruohonkerääjän tilavuus, litraa 65 65 65 Ajo Nopeus, km/h 4,1 2,8–5 2,8–5

Tärinätaso standardin ISO 5395 mukaan. Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s

130 1906 - 005 - 21.08.2023Vaatimustenmukaisuusvakuutus EU-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote: Kuvaus Ruohonleikkuri Tuotemerkki Husqvarna Tyyppi/malli LC 551SP, LC 551VBP, LC 551VQ Tunniste Sarjanumerot vuodesta 2022 alkaen vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Asetus Kuvaus 2006/42/EC konedirektiivi 2014/30/EU EMC-direktiivi 2000/14/EC Melupäästödirektiivi 2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN ISO 5395-1:2013/A1:2018, EN ISO

5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN

IEC 63000:2018 Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden vakuuttaa yhdenmukaisuuden neuvoston direktiivin 2000/14/EY mukaisesti, vaatimustenmukaisuuden arviointimenettely: liite VI. Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 129
