Tuotetyyppi	Itseliikkuva polttomoottoriruohonleikkuri
Merkki	Husqvarna
Malli	KLIPPO LB 553SQe
Moottori	Husqvarna HS 166AP, yksisylinterinen 4-tahti, pakotettu ilmajäähdytys, OHV
Moottorin iskutilavuus	166 cm³
Moottorin nimellisteho	2,75 kW
Moottorin kierrosluku	2 900 r/min
Polttoainetyyppi	Lyijytön bensiini (oktaaniluku ≥ 90 RON)
Polttoainesäiliön tilavuus	1,5 L
Öljysäiliön tilavuus	0,5 L
Suositeltu moottoriöljy	Husqvarna SAE 30 tai SAE 10W-30
Leikkuuleveys	530 mm
Leikkuukorkeus	28-65 mm (5 asentoa)
Leikkuujärjestelmä	BioClip® (silppuaminen ja multaaminen)
Käyttövoima	Itseliikkuva, yksi nopeus (4,8 km/h)
Paino (tyhjät säiliöt)	38,5 kg
Taattu äänitehotaso (LWA)	96 dB(A)
Äänenpainetaso korvan kohdalla	83 dB(A)
Tärinä (kahva)	3,4 m/s²
Terä	Silppuriterä 53 cm (viite 2956732-20)
Sytytystulppa	Husqvarna HQT-7, rako 0,7-0,8 mm
Tärinänvaimennusjärjestelmä	Kyllä (4 laitetta ohjaustangossa)
Säädettävä ohjaustanko	Kyllä (2 asentoa)
Leikkuukansi	Integroidulla silppurin sulkijalla

Usein kysytyt kysymykset - KLIPPO LB 553SQe HUSQVARNA

Kuinka käynnistää Husqvarna KLIPPO LB 553SQe -ruohonleikkuri?

Varmista, että sytytyskaapeli on kytketty sytytystulppaan. Avaa polttoaineventtiili. Pidä moottorin jarrukahvaa ohjaustankoa vasten, vedä sitten hitaasti käynnistyskaapelista kunnes tunnet vastusta, vedä sitten jämäkästi käynnistääksesi moottorin.

Kuinka säätää leikkuukorkeutta?

Käytä leikkuukorkeuden sääntövipua, joka sijaitsee rungon sivulla. Käännä vipua taaksepäin lisätäksesi korkeutta (jopa 65 mm) ja eteenpäin vähentääksesi (jopa 28 mm). Käytettävissä on 5 asentoa.

Mitä moottoriöljytyyppiä käyttää ja kuinka tarkistaa öljymäärä?

Käytä Husqvarna SAE 30 tai SAE 10W-30 -öljyä. Aseta ruohonleikkuri tasaiselle alustalle, irrota öljymittatikku, puhdista se, aseta se takaisin kokonaan, irrota se sitten lukeaksesi tason. Lisää öljyä tarvittaessa.

Kuinka vaihtaa leikkuuterä?

Irrota sytytyskaapeli. Lukitse terä puupalikalla. Irrota terän pultti, jousialuslevy ja terä. Asenna uusi terä siten, että leikkuureuna osoittaa leikkuukanteen päin. Kiristä pultti 70 Nm:ään.

Kuinka puhdistaa ilmansuodatin?

Paina lukituskielekkeitä irrottaaksesi ilmansuodattimen kannen. Irrota paperisuodatin ja vaahtomuovisuodatin. Kopauta paperisuodatinta kovaa pintaa vasten tai käytä paineilmaa. Puhdista alusta kostealla liinalla. Kokoa takaisin varmistaen hyvä tiivistys.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä umpikenkiä ja pitkiä housuja. Pidä ihmiset ja eläimet etäällä. Älä koskaan leikkaa yli 15° rinteessä. Sammuta moottori ennen säätöjä tai huoltoa. Älä koskaan jätä tuotetta ilman valvontaa moottorin käydessä.

Kuinka huoltaa sytytystulppa?

Tarkista sytytystulppa, jos moottori ei käynnisty helposti. Puhdista elektrodit ja säädä rako 0,7-0,8 mm:iin. Vaihda sytytystulppa, jos se on kulunut. Käytä ainoastaan Husqvarna HQT-7 -sytytystulppaa.

Kuinka käyttää BioClip-järjestelmää?

BioClip-järjestelmä muuttaa leikatun ruohon hienojakoisiksi hiukkasiksi, jotka hajoavat nopeasti ja lannoittavat nurmikkoa. Parhaan multauksen saavuttamiseksi leikkaa säännöllisesti äläkä leikkaa enempää kuin kolmannesta ruohon pituudesta.

Kuinka kuljettaa ja säilyttää ruohonleikkuri?

Tyhjennä polttoainesäiliö ennen pitkäaikaista säilytystä. Kiinnitä ruohonleikkuri kuljetuksen aikana. Säilytä kuivassa, pakkasenkestävässä paikassa lasten ulottumattomissa. Käytä hyväksyttyjä polttoainesäiliöitä.

Mitä tehdä, jos ruohonleikkuri tärisee epänormaalisti?

Pysäytä moottori välittömästi ja irrota sytytyskaapeli. Tarkista, ettei terä ole vaurioitunut tai epätasapainossa. Tarkista terän kannatin ja moottorin akseli. Tarvittaessa korjauta se valtuutetussa Husqvarna-huollossa.

KÄYTTÖOHJE KLIPPO LB 553SQe HUSQVARNA

FI Käyttöohje 112-123

Summuti kontrollimine

Toote välikorpuse puhastamine

Kuljettaminen, säilyttäminen ja hävittäminen....121

Tekniset tiedot.... 121

Vaatimustenmukaisuusvakuutus.... 123

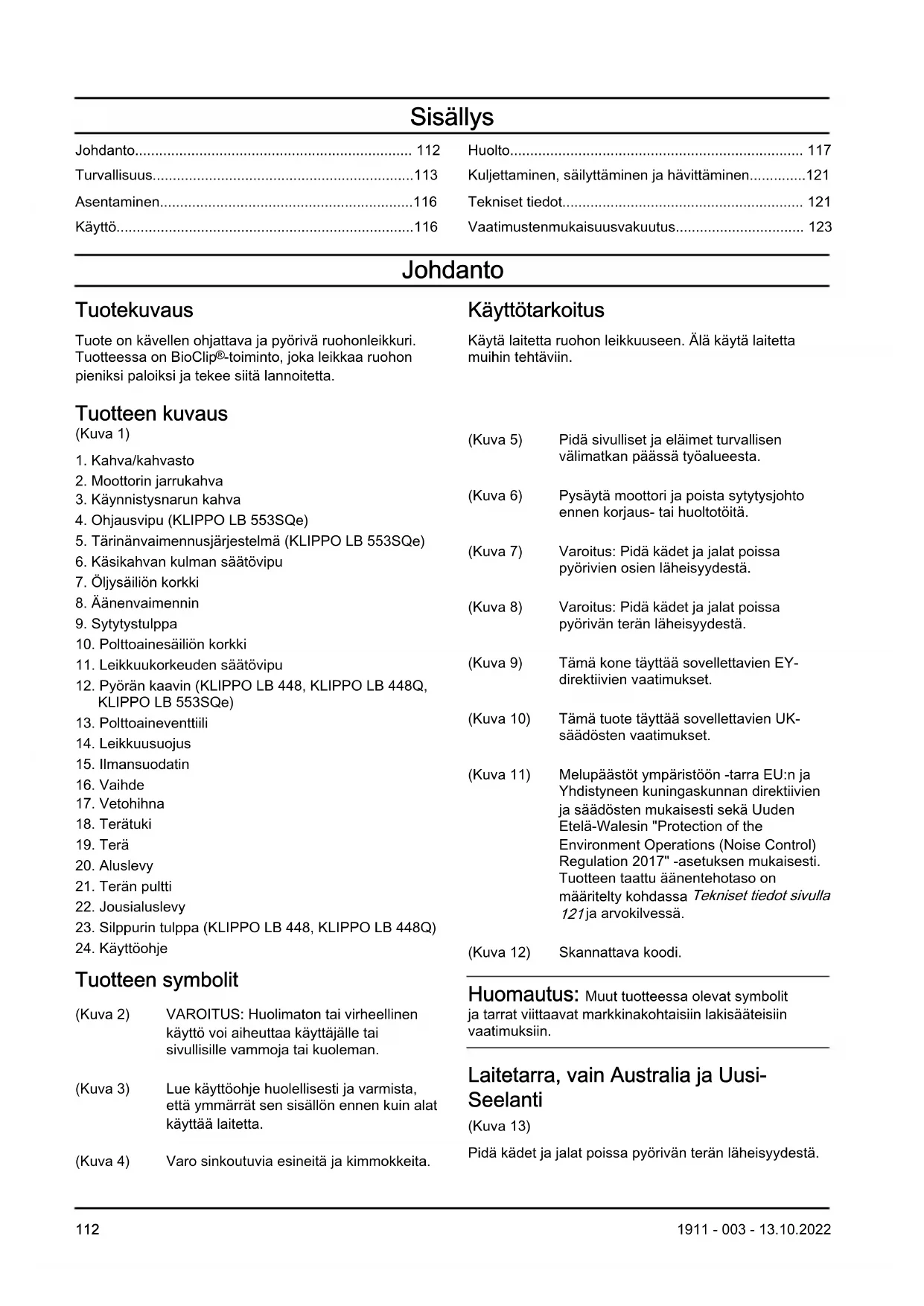

Johdanto

Tuotekuvaus

Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Tuotteessa on BioClip®-toiminto, joka leikkaa ruohon pieniksi paloiksi ja tekee siitä lannoitetta.

Tuotteen kuvaus

(Kuva 1)

1. Kahva/kahvasto
2. Moottorin jarrukahva
3. Käynnistysnarun kahva
4. Ohjausvipu (KLIPPO LB 553SQe)
5. Tärinänvaimennusjärjestelmä (KLIPPO LB 553SQe)
6. Käsikahvan kulman säätövipu
7. Öljysäiliön korkki
8. Äänenvaimennin
9. Sytytystulppa
10. Polttoainesäiliön korkki
11. Leikkuukorkeuden säätövipu
12. Pyörän kaavin (KLIPPO LB 448, KLIPPO LB 448Q, KLIPPO LB 553SQe)
13. Polttoaineventtiili
14. Leikkuusuojus
15. Ilmansuodatin
16. Vaihde
17. Vetohihna
18. Terätuki
19. Terä
20. Aluslevy
21. Terän pultti
22. Jousialuslevy
23. Silppurin tulppa (KLIPPO LB 448, KLIPPO LB 448Q)
24. Käyttöohje

Tuotteen symbolit

(Kuva 2) VAROITUS: Huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman.

(Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön ennen kuin alat käyttää laitetta.

(Kuva 4) Varo sinkoutuvia esineitä ja kimmokkeita.

Käyttötarkoitus

Käytä laitetta ruohon leikkuuseen. Älä käytä laitetta muihin tehtäviin.

(Kuva 5) Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta.

(Kuva 6) Pysäytä moottori ja poista sytytysjohto ennen korjaus- tai huoltotöitä.

(Kuva 7) Varoitus: Pidä kädet ja jalat poissa pyörivien osien läheisyydestä.

(Kuva 8) Varoitus: Pidä kädet ja jalat poissa pyörivän terän läheisyydestä.

(Kuva 9) Tämä kone täyttää sovellettavien EY-direktiivien vaatimukset.

(Kuva 10) Tämä tuote täyttää sovellettavien UK-säädösten vaatimukset.

(Kuva 11) Melupäästöt ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktiivien ja säädösten mukaisesti sekä Uuden Etelä-Walesin "Protection of the Environment Operations (Noise Control) Regulation 2017" -asetuksen mukaisesti. Tuotteen taattu äänentehotaso on määritelty kohdassa Tekniset tiedot sivulla 121ja arvokilvessä.

(Kuva 12) Skannattava koodi.

Huomautus: Muut tuotteessa olevat symbolit ja tarrat viittaavat markkinakohtaisiin lakisääteisiin vaatimuksiin.

Laitetarra, vain Australia ja Uusi-Seelanti

(Kuva 13)

Pidä kädet ja jalat poissa pyörivän terän läheisyydestä.

VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti
- tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
- tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
- tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.
• Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.
• Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna-jälleenmyyjään, ennen kuin jatkat.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.

• Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

• Älä anna kenenkään käyttää konetta, ellet ole varma, että käyttäjä on lukenut käyttöohjekirjan ja ymmärtänyt siinä annetut ohjeet.
• Älä anna lasten käyttää laitetta.
• Pidä lapset poissa työskentelyalueelta. Vastuullisen aikuisen on oltava aina paikalla.
• Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita.
• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.
• Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
• Älä käytä konetta, jos se on viallinen.
• Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.
• Älä tee muutoksia moottorin käyntinopeuden hallintaan.

Työalueen turvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.
• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.
• Älä koskaan käytä tuotetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.

• Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää tuotteen turvallisen käytön.

• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.

• Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 15°.
• Käytä tuotetta sivusuunnassa rinteeseen nähden. Älä käytä tuotetta pystysuunnassa.
• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden.

Työturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttää muihin käyttötarkoituksiin.
• Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 114.
• Opettele pysäyttämään moottori nopeasti hätätilassa.
• Älä koskaan käynnistä moottoria suljetussa tilassa tai lähellä herkästi syttyviä materiaaleja. Moottorin pakokaasu on kuumaa ja se voi sisältää kipinöitä, jotka voivat aiheuttaa tulipalon.
• Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.
• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja kampiakseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.
• Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Irrota sytytyskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.
• Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.
• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.
• Ole aina tuotteen takana käyttäessäsi sitä.
• Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.
• Älä kallista tuotetta moottorin käynnistyksen aikana.
• Ole varovainen vetäessäsi tuotetta taaksepäin.
• Älä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta täytyy nostaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
• Älä kävele taaksepäin käyttäessäsi tuotetta.

• Sammuta moottori, kun siirrät tuotteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.

• Älä juokse tuotteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät tuotetta.

• Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.
• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri.

Turvallisuusohjeet käyttöä varten

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.
• Käytä kuulonsuojaimia, kun melutaso on yli 85 dB.
• Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.
• Käytä vahvakankaisia, pitkiä housuja.
• Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.
• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna-huoltoliikkeeseen.

Leikkuusuojuksen tarkistaminen

Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa.

- Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta.

Moottorin jarrukahva

Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy.

Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna-huoltoliikkeen säätää moottorijarru.

(Kuva 14)

VAROITUS: Liiallinen altistuminen tärinälle saattaa aiheuttaa verisuoni-tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Hakeudu lääkäriin, jos havaitset oireita, jotka voivat liittyä lialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat: huimaus, tunnottomuus, "kutina", "pistely", kipu, voimattomuus tai heikkous, ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa.

Tärinänvaimennusjärjestelmä vähentää kahvan tärinää käytön aikana.

Kahvaston ja leikkuusuojuksen teräsputki vähentää tärinää. Malissa KLIPPO LB 553SQe on myös neljä kahvastoon kiinnitettyä tärinänvaimennuselementtiä.

- Tarkista, että kahvasto ja tärinänvaimennuselementit ovat kunnossa. (Kuva 15)

Hihnansuojuksen tarkistaminen (KLIPPO LB 553SQe)

Hihnansuojus vähentää tapaturmavaaraa ja varmistaa, että rikkoutunut hihna pysyy paikallaan.

- Varmista, että hihnansuojus ei ole vaurioitunut ja on kiinnitetty oikein. (Kuva 16)

Äänenvaimennin

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin.

Älä käytä konetta, jos äänenvaimennin on vaurioitunut tai puuttuu kokonaan. Viallinen äänenvaimennin suurentaa melutasoa ja tulipalon vaaraa.

VAROITUS: Äänenvaimennin on erittäin kuuma käytön aikana, heti käytön jälkeen ja moottorin käydessä joutokäyntinopeudella. Ole varovainen syttyvien materiaalien ja/tai kaasujen lähistöllä, jotta et aiheuta tulipaloa.

Äänenvaimentimen tarkistaminen

- Tarkista äänenvaimennin säännöllisesti vaurioiden varalta ja varmista, että se on kiinnitetty oikein.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

- Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.
• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.
• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.
• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.
• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.
• Älä tupakoi polttoaineen tai moottorin lähistöllä.
• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.
• Älä lisää polttoainetta, kun moottori on käynnissä.
• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.
• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.
• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.
• Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.
• Siirrä laite ennen käynnistystä vähintään 3 metrin päähän paikasta, jossa lisäsit polttoainetta.
• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa polttoaineen laajenemaan. Jätä polttoainesäiliön päälle tyhjää tilaa.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa.
• Jos tuotetta täytyy huoltaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
• Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.
• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset tuotteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee tuotteeseen muutoksia. Käytä vain valmistajan hyväksymiä lisävarusteita.
• Jos tuotetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja tuotteen vaurioitumisen vaara kasvaa.
• Huolla tuote ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Kaikki muut

huoltotoimet on tehtävä valtuutetussa Husqvarna-huoltoliikkeessä.

- Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa tuote säännöllisesti.

• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.

Asentaminen

Johdanto

VAROITUS: Ennen kuin asennat laitteen, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.

VAROITUS: Irrota sytytystulpan johto sytytystulpasta ennen laitteen asentamista.

Kahvan asentaminen ja säätäminen

1. Irrota kahvamutteri ja aluslevy yläkahvan levystä.
2. Aseta yläkahva paikalleen alakahvan päälle.

HUOMAUTUS: Varmista, että johdot eivät jää väliin tai vahingoitu.

1. Kiinnitä aluslevy ja kahvamutteri. (Kuva 17)

2. Voit parantaa käyttöasentoa kääntämällä kahvaa sivulle, kun käytät laitetta seinän vieressä. (Kuva 18)

3. Säädä kahva sopivalle korkeudelle

a) KLIPPO LB 448, KLIPPO LB 448Q: Säädä kahvaa pystysuunnassa kääntämällä rungon säätöpyöriä. (Kuva 19)
b) KLIPPO LB 442Q: Löysää mutteria ja säädä kahvaa pystysuunnassa. Kiristä mutteri, kun kahva on oikeassa asennossa. (Kuva 20)
c) KLIPPO LB 553SQe: Nosta kahvan säätõhakaa ja aseta kahvan korkeus siirtämällä kahvaa eteen- tai taaksepäin. Kahvan korkeuden voi asettaa kahteen eri asentoon. (Kuva 21)

Silppurin tulpan asentaminen (KLIPPO LB 448, KLIPPO LB 448Q)

1. Kallista laitetta taaksepäin niin, että sytytystulppa on ylöspäin.
2. Aseta silppurin tulpan tapit leikkuusuojuksen sisäpinnan reikiin. (Kuva 22)
3. Kiinnitä silppurin tulpan ruuvit leikkuusuojuksen ulkopuolelta. (Kuva 23)

Käyttö

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä.

Husqvarna Connect

Husqvarna Connect on ilmainen mobiililaitesovellus.

Husqvarna Connect -sovellus saat lisätoimintoja

Husqvarna-koneeseen:

• Enemmän tuotetietoja.
  • Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus mobiililaitteeseesi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liitä ja rekisteröi kone Husqvarna Connect -sovelluksen ohjeiden mukaan.

Ennen tuotteen käyttöä

1. Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisältämät ohjeet.

2. Tutki terävarustus ja varmista, että se on kiinnitetty ja säädetty asiamukaisesti. Katso Terävarustuksen tarkistaminen sivulla 119.

3. Täytä polttoainesäiliö. Katso Polttoaineen lisääminen sivulla 116.
4. Lisää öljysäiliöön öljyä ja tarkista öljytaso. Katso Öljymäärän tarkistaminen sivulla 119.

Polttoaineen lisääminen

Käytä ympäristöä säästävää bensiiniä tai alkylaattibensiiniä, jos niitä on saatavilla. Jos ympäristöä säästävää bensiiniä tai alkylaattibensiiniä ei ole saatavilla, käytä lyijytöntä tai lyijyllistä laatubensiiniä, jonka oktaaniluku on vähintään 90.

HUOMAUTUS: Älä käytä polttoainetta, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta.

1. Vapauta polttoainesäiliöstä painetta avaamalla polttoainesäiliön korkki hitaasti.

2. Kaada polttoainesäiliöön hitaasti polttoainetta. Jos öljyä läikkyy, pyyhi öljy pois liinalla ja anna öljyjäämien kuivua. (Kuva 24)

3. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.
4. Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.
5. Siirrä laite ennen käynnistystä vähintään 3 metrin (10 jalan) päähän paikasta, jossa lisäsit polttoainetta.

Leikkuukorkeuden asettaminen

Leikkuukorkeuden säädössä on 4 tasoa mallissa KLIPPO LB 442Q, 5 tasoa mallissa KLIPPO LB 553SQe ja 6 tasoa mallissa KLIPPO LB 448, KLIPPO LB 448Q.

1. Vähennä tai lisää leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua.
   a) Jos käytössäsi on malli KLIPPO LB 442Q, KLIPPO LB 448, KLIPPO LB 448Q, lisää leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua eteenpäin. Vähennä leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua taaksepäin. (Kuva 25)
   b) Jos käytössäsi on malli KLIPPO LB 553SQe, lisää leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua taaksepäin. Vähennä leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua eteenpäin. (Kuva 26)

HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan.

Laitteen käynnistäminen

1. Varmista, että sytytyskaapeli on liitettynä sytytystulppaan.
2. Avaa polttoaineventtiili. (Kuva 27)
3. Seiso laitteen takana.
4. Pidä moottorin jarrukahvaa kahvastoa vasten. (Kuva 28)
5. Pitele käynnistysnarun kahvaa oikealla kädelläsi.

6. Vedä käynnistysnarusta hitaasti, kunnes tunnet hieman vastusta.

7. Käynnistä moottori vetämällä voimakkaasti.

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille.

HUOMAUTUS: Älä vedä käynnistysnarua kokonaan ulos. Älä irrota otetta käynnistysnarusta, kun se on ulkona.

Laitteen pysäyttäminen

• Jos haluat pysäyttää vain vetojärjestelmän, vapauta moottorin jarrukahvaa hieman.
• Pysäytä moottori vapauttamalla moottorin jarrukahva kokonaan.
  • Sulje polttoaineventtiili. (Kuva 29)

Vetojärjestelmän käyttäminen pyörillä (KLIPPO LB 553SQe)

• Työnnä ohjaussauva alas. (Kuva 30)
- Ennen kuin vedät tuotetta taaksepäin, kytke vetojärjestelmä pois käytöstä ja työnnä tuotetta eteenpäin noin 10cm.
- Kytke vetojärjestelmä pois käytöstä vapauttamalla moottorin jarrukahvaa hieman esimerkiksi lähestyessäsi estettä.

Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.
• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.
• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.
• Pidä leikkuusuojus puhtaana. Leikkuusuojuksen sisäpuolelle kertynyt ruoho ja lika voivat heikentää leikkuutuloksia. Katso kohta Laitteen puhdistaminen ulkopuolelta sivulla 118.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.

Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike.

Katso lisätietoja kohdasta www.husqvarna.com.

Huoltokaavio

Huoltovälit on laskettu tuotteen päivittäisen käytön perusteella. Välit voivat muuttua, jos tuotetta ei käytetä päivittäin.

Saat lisätietoja *-merkillä merkityistä huolloista kohdasta

Tuotteen turvalaitteet sivulla 114

Huolto	Päivittäin Viikoittain	Kuukausit-tain
Tee yleistarkastus X
Tarkista öljytaso X
Puhdista tuote X
Puhdista ilmansuodatin X
Tarkista terävarustus X
Tarkista leikkuusuojus* X
Tarkista moottorin jarrukahva*. X
Tarkista äänenvaimennin* X
Tarkista sytytystulppa X
Tarkista vetohihna vaurioiden varalta X
Puhdista vaihdekotelo X
Malli KLIPPO LB 448. Vaihda öljy (ensimmäisten viiden käyttötunnin jälkeen ja sitten 25 käyttötunnin välein sekä vuosittain)		X
Malli KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe. Vaihda öljy (ensimmäisten viiden käyttötunnin jälkeen ja sitten 50 käyttötunnin välein sekä vuosittain)		X
Vaihda ilmansuodatin X
Tarkista polttoainejärjestelmä X
Tarkista ja säädä vetojärjestelmä (kytkinjohto). X

Yleistarkastus

- Varmista, että laitteen kaikki ruuvit ja mutterit on kiristetty oikein.

Laitteen puhdistaminen ulkopuolelta

• Poista lehdet, ruoho ja lika harjalla.
• Varmista, ettei moottorin yläosassa sijaitseva ilmanottoaukko ole tukkeutunut.
• Älä käytä laitteen puhdistamiseen painepesuria.
• Jos käytät tuotteen puhdistamiseen vettä, älä suihkuta vettä suoraan moottoriin.

Vetohihnan tarkistaminen ja vaihdekotelon puhdistaminen (KLIPPO LB 553SQe)

1. Irrota hihnansuojuksen ruuvit. (Kuva 16)

2. Vedä hihnansuojusta eteenpäin ja irrota se. (Kuva 31)

3. Tarkista vetohihna ja hihnapyörä vaurioiden varalta.
4. Poista vaihteistokotelosta lehdet, ruoho ja lika harjalla. (Kuva 32)

Leikkuusuojuksen sisäpinnan puhdistaminen

1. Aseta laite kyljelleen äänenvaimennin alaspäin.

HUOMAUTUS: Jos laite asetetaan ilmansuodatin alaspäin, moottori saattaa vaurioitua.

1. Pese leikkuusuojuksen sisäpinta vesiletkulla.

Terävarustuksen tarkistaminen

VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta.

VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta. Vaurioitunut terävarustus on aina vaihdettava.

2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava.

Terän vaihtaminen

1. Lukitse terä puukiilalla. (Kuva 33)
2. Irrota teräpultti, aluslevy ja terä. (Kuva 34)
3. Tarkista terätuki ja -pultti vaurioiden varalta. a) Jos vaihdat terän tai terätuen, vaihda myös teräpultti, jousialuslevy ja kitka-aluslevy.
4. Tutki kampiakseli ja varmista, ettei se ole vääntynyt.
5. Asenna uusi terä siten, että käänneyt päät osoittavat leikkuusuojuksen suuntaan. (Kuva 35)
6. Aseta kitka-aluslevy ja terä terätukea vasten. (Kuva 36)
7. Varmista, että terä on linjassa akselin keskiosan kanssa. (Kuva 37)
8. Lukitse terä puukiilalla. (Kuva 38)
9. Kiinnitä jousialuslevy paikalleen ja kiristä pultti momenttiin 70 Nm. (Kuva 39)
10. Pyöritä terää käsin ja varmista, että se pyörii vapaasti.

VAROITUS: Käytä suojakäsineitä. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Testaa terää käynnistämällä laite. Jos terä ei ole kiinnitetty asianmukaisesti, laite tärisee tai sen leikkuutulos ei ole tyydyttävä.

Öljymäärän tarkistaminen

HUOMAUTUS: Liian alhainen öljytaso voi vaurioittaa moottoria. Tarkista öljytaso ennen kuin käynnistät tuotteen.

1. Aseta tuote tasaiselle alustalle.
2. Irrota polttoainesäiliön korkki ja mittatikku.
3. Pyyhi mittatikku puhtaaksi öljystä.
4. Työnnä mittatikku kokonaan öljysäiliöön. Kiristä öljysäiliön korkki, jotta saat oikean kuvan öljytasosta.
5. Poista mittatikku.
6. Tarkista öljytaso mittatikusta.
7. Jos öljytaso on alhainen, lisää moottoriöljyä ja tarkista öljytaso uudelleen.

(Kuva 40)

Huomautus: Käytä suppiloa läikkymisen välttämiseksi.

Moottoriöljyn vaihtaminen

VAROITUS: Moottoriöljy on erittäin kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jäähtyä ennen kuin valutat moottoriöljyn pois moottorista. Jos moottoriöljyä joutuu iholle, pese öljy pois vedellä ja saippualla.

(Kuva 41)

1. Irrota sytytyskaapeli sytytystulpasta.
2. Irrota öljysäiliön korkki.
3. Tyhjennä moottoriöljy.
   a) Mallit, joissa on öljyntyhjennystulppa: Aseta tuotteen alle säiliö, johon valutat öljyn.
   b) Mallit, joissa ei ole öljyntyhjennystulppaa tai joissa säiliön asettaminen öljyntyhjennystulpan alle ei ole mahdollista: Tyhjennä moottoriöljy öljysäiliöstä öljynpoistopumpulla (lisävaruste).
4. Lisää uutta moottoriöljä, jota suositellaan kohdassa Tekniset tiedot sivulla 121.
5. Tarkista öljytaso. Katso kohdasta Öljymäärän tarkistaminen sivulla 119.

Ilmansuodatin

Huomautus: Pitkään käytössä ollutta ilmansuodatinta ei voi koskaan puhdistaa täysin puhtaaksi. Vaihda ilmansuodatin säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

Ilmansuodattimen irrottaminen ja asentaminen (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

VAROITUS: Käytä suojakäsineitä.

1. Paina ilmansuodattimen kannen kiinnikkeitä.
2. Irrota ilmansuodattimen kansi (A) varovasti moottorista.
3. Irrota ilmansuodatin (B) ja vaahtosuodatin (C). (Kuva 42)
4. Tarkista ilmansuodatin vaurioiden varalta. Vaihda vaurioitunut ilmansuodatin.
5. Puhdista ja tarkista ilmansuodatin. Katso kohdasta Ilmansuodattimen puhdistaminen – (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) sivulla 120.
6. Asenna päinvastaisessa järjestyksessä.

Ilmansuodattimen puhdistaminen – (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

HUOMAUTUS: Älä käytä moottoria ilman ilmansuodatinta tai jos ilmansuodatin on likaantunut.

HUOMAUTUS: Vaihda ilmansuodatin, jos se ei puhdistu tai jos se on vaurioitunut. Viallinen ilmansuodatin vahingoittaa moottoria.

1. Paina kielekkeitä (A), irrota ilmansuodattimen kansi (B) ja irrota ilmansuodatin (C). (Kuva 43)
2. Kopauta ilmansuodatinta varovasti kovaa pintaa vasten tai puhdista se puhaltamalla paineilmaa suodattimen puhtaalta puolelta.

HUOMAUTUS: Älä käytä puhdistamiseen harjaa, sillä se työntää likaa ilmansuodattimen sisään.

1. Puhdista ilmansuodattimen kotelo (D) ja kansi kostealla liinalla.

HUOMAUTUS: Varmista, että ilmaputkeen (E) ei pääse likaa.

1. Asenna ilmansuodatin. Varmista, että ilmansuodatin asettuu tiiviisti ilmansuodattimen pidintä vasten.
2. Asenna ilmansuodattimen kansi painamalla ensin alapuolen kiinnikkeet paikoilleen.

Ilmansuodattimen puhdistaminen (KLIPPO LB 448)

HUOMAUTUS: Älä käytä moottoria ilman ilmansuodatinta tai jos ilmansuodatin on likaantunut.

HUOMAUTUS: Vaihda ilmansuodatin, jos se ei puhdistu tai jos se on vaurioitunut. Viallinen ilmansuodatin vahingoittaa moottoria.

1. Paina kielekkeitä (A), irrota ilmansuodattimen kansi (B) ja irrota ilmansuodatin (C). (Kuva 44)
2. Kopauta ilmansuodatinta varovasti kovaa pintaa vasten tai puhdista se puhaltamalla paineilmaa suodattimen puhtaalta puolelta.

HUOMAUTUS: Älä käytä puhdistamiseen harjaa, sillä se työntää ilmansuodattimen sisään likaa.

1. Puhdista ilmansuodattimen kotelo (D) ja kansi kostealla liinalla.

HUOMAUTUS: Varmista, että ilmaputkeen (E) ei pääse likaa.

1. Asenna ilmansuodatin. Varmista, että ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.
2. Asenna ilmansuodattimen kansi painaen ensin alapuolen kiinnikkeet paikoilleen.

HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.
• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita:
  a) Varmista, että joutokäyntinopeus on säädetty oikein.
  b) Varmista, että polttoaineseos on oikea.
  c) Varmista, että ilmansuodatin on puhdas.
• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 121. (Kuva 45)
  • Vaihda sytytystulppa tarvittaessa.

Polttoainejärjestelmän tarkistaminen

• Tutki polttoainesäiliön korkki ja polttoainesäiliön korkin tiiviste vaurioiden varalta.
• Tutki polttoaineletku vuotojen varalta. Jos polttoaineletku on vaurioitunut, vaihdata se huoltoliikkeessä.

Kuljettaminen, säilyttäminen ja hävittäminen

Kuljetus ja säilytys

• Kun säilytät ja kuljetat tuotetta ja polttoainetta, varmista, ettei tuote vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon.
• Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä.
• Tyhjennä tuotteen polttoainesäiliö, jos varastoit tuotteen pitkäksi ajaksi. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.
• Vältä onnettomuudet ja tuotteen vaurioituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi.
• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

- Säilytä tuotetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.

Hävittäminen

• Noudata paikallisia kierrätysvaatimuksia ja säädöksiä.
• Hävitä kaikki kemikaalit, kuten moottoriöljy ja polttoaine viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen.
• Kun tuote tulee elinkaarensa päähän, hävitä tuote lähettämällä se Husqvarna-jälleenmyyjälle tai kierrätyspisteeseen.

Tekniset tiedot

Tekniset tiedot

	KLIPPO LB 442Q	KLIPPO LB 448	KLIPPO LB 448Q	KLIPPO LB 553SQe
Moottori
Tuotemerkki Husqvarna Honda Husqvarna Husqvarna
Malli HS 166AP GCVx-145 HS 166AP	HS 166AP
Moottorin tyyppi	Yksisylinterinen, nelitahtinen, pai-neilmajäähdytys, OHV	Yksisylinterinen, nelitahtinen, pai-neilmajäähdytys, OHV	Yksisylinterinen, nelitahtinen, pai-neilmajäähdytys, OHV	Yksisylinterinen, nelitahtinen, pai-neilmajäähdytys, OHV
Iskutilavuus, cm ^3	166 145 166 166
Nopeus, r/min 2 900 2 900 2 900 2 900
Moottorin nimellisteho, kW ^41	2,75 2,7 2,75 2,75
Sytytysjärjestelmä
Sytytystulppa	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Kärkiväli, mm 0,7–0,8 0,7–0,8 0,7–0,8	0,7–0,8
Polttoaine-/voitelujärjestelmä
Moottorin voitelun tyyppi Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roiske Roakes Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Ries Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rise Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rites Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Riles Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rides Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Ruses Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rikes Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rizes Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rares Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rprises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rudies Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rysis Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises Rises RisesRises RisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesLisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesTiesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRiseRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesR comprisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRaresRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRusesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRysesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRisesRiserSÖljysäiliön tilavuus, litraa 0,5 0,55 0,5	1,5 1,50,5
Moottoriöljy 42	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Paino
Säiliöt tyhjinä, kg 25,5 27,5 29,0 38,5
Melupäästöt 43
Äänentehotaso, mitattu dB(A) 92 90 93	95
Äänentehotaso, taattu LWA dB(A) 94 9	1 93 96
Äänitasot 44
Äänenpainetaso käyttäjän korvan ta-salla, dB(A)	81 77 79 83
Tärinätasot, ahv, eq 45
Työntöaisa, m/s2	5,1 4,5 4,2 3,4
Terävarustus
Leikkuukorkeus, mm 34–55 30–60 30–	60 28–65
Leikkuuleveys, mm 420 480 480 530
Terä	Silppuri – 42 cm5028812-10	Silppuri – 48 cm5028813-10	Silppuri – 48 cm5028813-10	Silppuri – 53 cm2956732-20
Ajo
Nopeus, km/h - - - 4,8

Vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote:

Kuvaus Ruohonleikkuri
Tuotemerkki Husqvarna
Tyyppi/malli KLIPPO LB 448, KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe
Tunniste Sarjanumerot vuodesta 2022 alkaen

vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:

Direktiivi/asetus Kuvaus
2006/42/EC konedirektiivi
2014/30/EU EMC-direktiivi
2000/14/EC Melupäästödirektiivi
2011/65/EU Direktiivi t	ettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa

ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. vakuuttaa yhdenmukaisuuden neuvoston direktiivin 2000/14/EY mukaisesti, vaatimustenmukaisuuden arviointimenettely: liite VI.

Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 121.

Huskvarna, 2022-11-07

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, kehityspäällikkö/puutarhatuotteet, Husqvarna AB

Teknisestä dokumentaatiosta vastaava edustaja

Sommaire

Introduction.... 124

Sécurité....125

Montage....128

Utilisation.... 129

Entretien.... 130
