Produkttype	Bensindrevet selvkjørende gressklipper
Merke	Husqvarna
Modell	KLIPPO LB 553SQe
Motor	Husqvarna HS 166AP, 1-sylindret 4-takts, tvungen luftkjøling, OHV
Motorvolum	166 cm³
Motor nominell effekt	2,75 kW
Motorhastighet	2 900 r/min
Drivstofftype	Blyfri bensin (oktantal ≥ 90 RON)
Drivstofftankkapasitet	1,5 L
Oljetankkapasitet	0,5 L
Anbefalt motorolje	Husqvarna SAE 30 eller SAE 10W-30
Klippebredde	530 mm
Klippehøyde	28 til 65 mm (5 posisjoner)
Klippesystem	BioClip® (kverning og mulching)
Drivverk	Selvkjørende, én hastighet (4,8 km/t)
Vekt (tomme tanker)	38,5 kg
Garantert lydeffektnivå (LWA)	96 dB(A)
Lydtrykknivå ved øret	83 dB(A)
Vibrasjonsnivå (håndtak)	3,4 m/s²
Kniv	Kvernekniv 53 cm (ref. 2956732-20)
Tennplugg	Husqvarna HQT-7, elektrodeavstand 0,7-0,8 mm
Anti-vibrasjonssystem	Ja (4 enheter på styret)
Justerbart håndtak	Ja (2 posisjoner)
Klippedeksel	Med integrert kverneavstengning

Ofte stilte spørsmål - KLIPPO LB 553SQe HUSQVARNA

Hvordan starter jeg Husqvarna KLIPPO LB 553SQe gressklipperen?

Kontroller at tennkabelen er koblet til tennpluggen. Åpne drivstoffventilen. Hold motorbremshåndtaket mot styret, trekk sakte i startsnoren til du kjenner motstand, og trekk deretter raskt for å starte motoren.

Hvordan justerer jeg klippehøyden?

Bruk klippehøydespaken på siden av dekselet. Vipp spaken bakover for å øke høyden (opp til 65 mm) og fremover for å redusere den (ned til 28 mm). Det er 5 tilgjengelige posisjoner.

Hvilken motorolje skal brukes og hvordan sjekker jeg nivået?

Bruk Husqvarna SAE 30 eller SAE 10W-30 olje. Plasser gressklipperen på jevnt underlag, ta ut peilepinnen, rengjør den, sett den helt inn igjen, og ta den ut for å lese nivået. Fyll på om nødvendig.

Hvordan bytter jeg klippekniven?

Koble fra tennkabelen. Blokker kniven med en trekloss. Fjern knivbolten, fjærskiven og kniven. Monter den nye kniven med skjærekanten vendt mot klippedekselet. Stram bolten til 70 Nm.

Hvordan rengjør jeg luftfilteret?

Trykk på tappene for å fjerne luftfilterdekselet. Ta ut papirfilteret og skumfilteret. Bank papirfilteret mot en hard overflate eller bruk trykkluft. Rengjør holderen med en fuktig klut. Monter tilbake og sørg for god tetning.

Hva er viktige sikkerhetsinstruksjoner?

Bruk lukkede sko og langbukser. Hold personer og dyr på avstand. Klipp aldri i helling >15°. Stopp motoren før justering eller vedlikehold. La aldri produktet stå uten tilsyn med motoren i gang.

Hvordan vedlikeholder jeg tennpluggen?

Sjekk tennpluggen hvis motoren har problemer med å starte. Rengjør elektrodene og juster avstanden til 0,7-0,8 mm. Bytt tennpluggen hvis den er slitt. Bruk utelukkende en Husqvarna HQT-7 tennplugg.

Hvordan bruker jeg BioClip-systemet?

BioClip-systemet omdanner klippet gress til fine partikler som raskt brytes ned og gjødsler plenen. For optimal mulching, klipp regelmessig og ikke klipp mer enn en tredjedel av gresslengden.

Hvordan transporterer og oppbevarer jeg gressklipperen?

Tøm drivstofftanken før langtidslagring. Sikre gressklipperen under transport. Oppbevar på et tørt, frostfritt sted utilgjengelig for barn. Bruk godkjente beholdere for drivstoff.

Hva gjør jeg hvis gressklipperen vibrerer unormalt?

Stopp motoren umiddelbart og koble fra tennkabelen. Kontroller at kniven ikke er skadet eller ubalansert. Sjekk knivholderen og motorakselen. Om nødvendig, få reparasjon utført av et autorisert Husqvarna-verksted.

BRUKSANVISNING KLIPPO LB 553SQe HUSQVARNA

Tekniske data.... 56

Overensstemmelseserklæring.... 58

Indledning

Produktbeskrivelse

ADVARSEL: Bær altid beskyttelseshandsker.

Transport og opbevaring

Overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

Ansvarlig for teknisk dokumentation

Inhalt

Einleitung....59

Sicherheit....60

Montage....63

Betrieb.... 64

Wartung.... 65

Transport, oppbevaring og avhending.... 234

Tekniske data.... 235

Samsvarserklæring....237

Innledning

Produktbeskrivelse

Produktet er en roterende skyvegressklipper som bruker BioClip® for å klippe gresset til gjødsel.

Produktoversikt

(Fig. 1)

1. Håndtak/styrestang
2. Motorbremsehåndtak
3. Startsnorhåndtak
4. Kjørespak (KLIPPO LB 553SQe)

5. Avvibreringssystem (KLIPPO LB 553SQe)

6. Spak for vinkeljustering på håndtaket

7. Oljelokk

8. Lyddemper

9. Tennplugg

10. Drivstofflokk

11. Spak for regulering av klippehøyde

12. Hjulskrape (KLIPPO LB 448, KLIPPO LB 448Q, KLIPPO LB 553SQe)

13. Drivstoffventil

14. Klippedeksel

15. Luftfilter

16. Gir

17. Drivrem

18. Knivstøtte

19. Blad

20. Skive

21. Knivbolt

22. Sprengskive

23. Finfordelingsplugg (KLIPPO LB 448, KLIPPO LB 448Q)

24. Bruksanvisning

(Fig. 2) ADVARSEL: Uforsiktig eller feilaktig bruk kan resultere i skader eller dødsfall for brukeren eller tilskuere.

(Fig. 3) Les nøye gjennom bruksanvisningen og forsikre deg om at du har forstått instruksjonene før bruk.

Bruksområder

Bruk produktet til å klippe gress. Ikke bruk produktet til andre oppgaver.

(Fig. 4) Se opp for gjenstander som slynges ut og rikosjetterer.

(Fig. 5) Hold personer og dyr på trygg avstand fra arbeidsområdet.

(Fig. 6) Stopp motoren og fjern tenningskabelen før det utføres reparasjoner eller vedlikehold.

(Fig. 7) Advarsel: Hold hender og føtter borte fra bevegelige deler.

(Fig. 8) Advarsel: Hold hender og føtter borte fra den roterende kniven.

(Fig. 9) Dette produktet er i overensstemmelse med gjeldende EU-direktiver.

(Fig. 10) Dette produktet samsvarer med gjeldende britiske direktiver.

(Fig. 11) Støyutslipp til omgivelsene som i EU-direktiver og forskrifter, britiske direktiver og forskrifter og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Garantert lydeffektnivå for produktet er angitt i Tekniske data på side 235og på etiketten.

(Fig. 12) Kode som kan skannes.

Merk: Andre symboler/merker på produktet refererer til markedsspesifikke juridiske krav.

Etikett på produktet, bare for Australia og New Zealand

(Fig. 13)

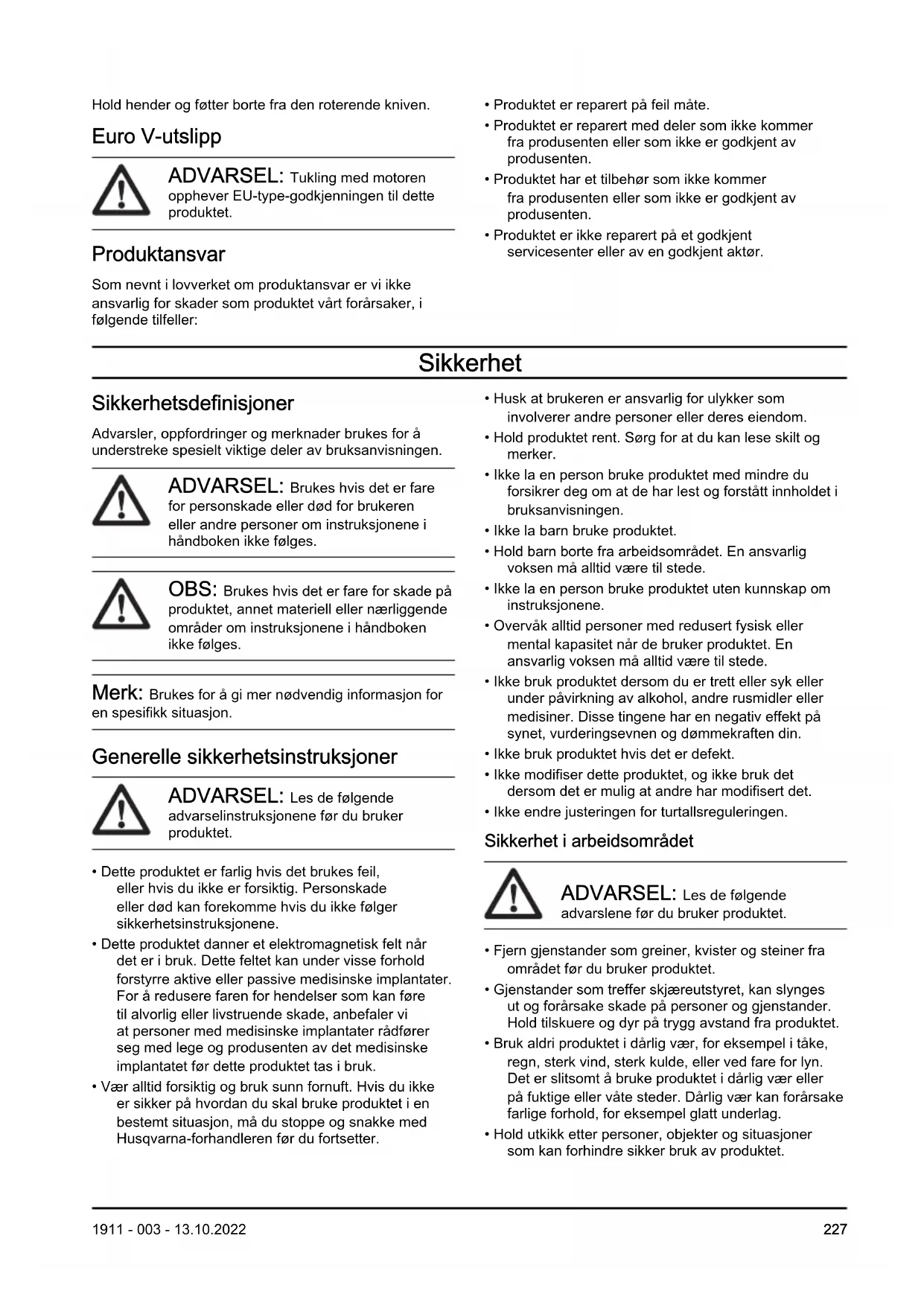

Hold hender og føtter borte fra den roterende kniven.

Euro V-utslipp

ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette produktet.

Produktansvar

Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

• Produktet er reparert på feil måte.
• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de fölgende advarselinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.

• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

• Hold produktet rent. Sørg for at du kan lese skilt og merker.
• Ikke la en person bruke produktet med mindre du forsikrer deg om at de har lest og forstått innholdet i bruksanvisningen.
• Ikke la barn bruke produktet.
• Hold barn borte fra arbeidsområdet. En ansvarlig voksen må alltid være til stede.
• Ikke la en person bruke produktet uten kunnskap om instruksjonene.
• Overvåk alltid personer med redusert fysisk eller mental kapasitet när de bruker produktet. En ansvarlig voksen må alltid være til stede.
• Ikke bruk produktet dersom du er trett eller syk eller under påvirkning av alkohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt på synet, vurderingsevnen og dømmekraften din.
• Ikke bruk produktet hvis det er defekt.
• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.
• Ikke endre justeringen for turtallsreguleringen.

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet.
• Gjenstander som treffer skjæreutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet.
• Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag.

• Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet.

• Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.

• Det kan være farlig å klippe gress i skråninger. Ikke bruk produktet i skråninger som heller mer enn 15 grader.
• Bruk produktet på tvers av skråninger. Ikke gå opp og ned.
• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.
• Bruk personlig verneutstyr. Se Personlig verneutstyr på side 228.
• Sørg for at du vet hvordan du stopper motoren raskt i en nødssituasjon.
• Start aldri motoren i et lukket rom eller i nærheten av brennbart materiale. Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann.
• Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade.
• Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan gjøre skade på kniven og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.
• Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig. Koble tenningskabelen fra tennpluggen. Kontroller produktet for skader. Reparer skader, eller la et autorisert serviceverksted utføre reparasjon.
• Du må aldri feste motorbremsehåndtaket permanent til håndtaket när motoren er i gang.
• Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.
• Hold deg alltid bak produktet når du bruker det.
• La alle hjulene være på bakken, og hold begge hender på håndtaket når du bruker produktet. Hold hender og føtter borte fra de roterende knivene.
• Unngå å vippe produktet opp mens motoren er i gang.
• Vær forsiktig når du trekker produktet bakover.
• Du må aldri løfte produktet når motoren er i gang. Hvis du må løfte produktet, må du først stoppe motoren og koble tenningskabelen fra tennpluggen.
• Ikke gå bakover när du bruker produktet.
• Stopp motoren når du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt.

• Ikke løp med produktet när motoren er på. Du må alltid gå mens du bruker produktet.

• Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.

• La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer.

Sikkerhetsinstruksjoner for drift

Personlig verneutstyr

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk hørselsvern hvis støynivået er høyere enn 85 dB.
• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.
• Bruk tykke langbukser.
• Bruk vernehansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt.
• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt.

Slik kontrollerer du klippedekselet

Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.

- Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker.

Motorbremsehåndtak

Motorbremsehåndtaket stopper motoren. Når du slipper motorbremsehåndtaket, stopper motoren.

Hvis du vil kontrollere motorbremsehåndtaket, starter du motoren og slipper deretter motorbremsehåndtaket. Hvis motoren ikke stopper innen tre sekunder, må du la et godkjent Husqvarna-serviceverksted justere motorbremsen.

(Fig. 14)

ADVARSEL: Overeksponering for vibrasjon kan føre til sirkulasjons- eller nerveskader hos personer med nedsatt blodsirkulasjon. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjon. Eksempel på slike symptomer er nummenhet, følelsesløshet, «kiling», «stikk», smerte, manglende eller redusert styrke og forandringer i hudfarge eller -tilstand. Disse symptomene opptrer vanligvis i fingre, hender eller håndledd.

Avvibreringssystemet reduserer vibrasjonen i håndtaket under drift.

Stålrøret i håndtaket og klippedekselet reduserer vibrasjonene. KLIPPO LB 553SQe har også fire avvibreringsenheter festet til håndtaket.

- Undersøk håndtakene og de vibrasjonsdempende enhetene for å sikre at det ikke finnes noen skader. (Fig. 15)

Slik kontrollerer du remdekselet (KLIPPO LB 553SQe)

Remdekselet reduserer faren for skader og sørger for at en røket drivrem ikke slynges ut.

Lyddemperen begrenser støynivået og sender avgassene bort fra brukeren.

ADVARSEL: Lyddemperen blir svært varm under og etter bruk, og når motoren går på tomgang. Vær forsiktig i nærheten av brannfarlige materialer og/eller avgasser for å unngå brann.

Slik kontrollerer du lyddemperen

- Kontroller lyddemperen regelmessig for å sikre at den er riktig montert og ikke skadet.

Drivstoffsikkerhet

ADVARSEL: Les de fölgende advarslene før du bruker produktet.

• Skift klær umiddelbart hvis du söler drivstoff på klærne.
• Ikke få drivstoff på kroppen, det kan føre til personskade. Bruk såpe og vann for å fjerne drivstoff hvis du får drivstoff på kroppen.
• Ikke start produktet hvis motoren lekker. Kontroller motoren for lekkasjer med jevne mellomrom.
• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.
• Ikke pust inn bensindamp, det kan føre til personskade. Pass på at det er tilstrekkelig luftstrøm.
• Du må ikke røyke i nærheten av drivstoff eller motoren.
• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.
• Ikke fyll på drivstoff när motoren er på.
• Kontroller at motoren er avkjølt før du fyller på drivstoff.
• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.
• Ikke fyll drivstoff på motoren innendørs. En utilstrekkelig luftstrøm kan føre til personskade eller dødsfall på grunn av kveling eller karbonmonoksidforgiftning.
• Trekk til drivstofflokket helt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.
• Flytt produktet minst 3 m (10 fot) fra stedet der du fylte tanken, før du starter det.
• Fyll ikke drivstofftanken helt opp. Varme fører til at drivstoffet utvider seg. Lad det være litt plass øverst i drivstofftanken.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke start motoren innendørs eller i lukkede rom.
• Før du utfører vedlikehold på produktet, må du stoppe motoren og fjerne tenningskabelen fra tennpluggen.
• Bruk vernehansker när du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.
• Tilbehør og endringer på produktet som ikke er godkjent av produsenten, kan føre til alvorlig personskade eller død. Ikke foreta endringer av produktet. Bruk bare tilbehør som er godkjent av produsenten.
• Hvis vedlikeholdet ikke utføres riktig og regelmessig, øker faren for personskade og skade på produktet.

- Bare utfør vedlikehold som beskrevet i denne brukerveiledningen. Alt annet vedlikehold må utføres av et godkjent Husqvarna-serviceverksted.

• La et godkjent Husqvarna-serviceverksted utføre service på produktet regelmessig.
• Skift ut alle skadde, slitte eller ødelagte deler.

Montering

Innledning

1. Fjern håndtaksmutteren og flensskiven fra platen på det øvre håndtaket.
2. Sett det øvre håndtaket på plass over det nedre håndtaket.

OBS: Kontroller at ledningene ikke kommer i klem eller blir skadet.

1. Fest flensskiven og håndtaksmutteren. (Fig. 17)

2. Drei håndtaket til siden for å få en god bruksstilling när du bruker produktet i nærheten av en vegg. (Fig. 18)

3. Juster håndtaket til en gjeldende høyde

a) KLIPPO LB 448, KLIPPO LB 448Q: Drei justeringshjulene på chassiset for å justere håndtaket loddrett. (Fig. 19)
b) KLIPPO LB 442Q: Løsne på mutteren for å justere fjærspenningen. Trekk til mutteren när håndtaket er i riktig posisjon. (Fig. 20)
c) KLIPPO LB 553SQe: Løft staget for håndtaksjustering, og flytt håndtaket forover eller bakover for å stille inn håndtakshøyden. Håndtakets høyde kan justeres i to stillinger. (Fig. 21)

Slik monterer du finfordelingspluggen (KLIPPO LB 448, KLIPPO LB 448Q)

1. Vipp produktet bakover med tennpluggen vendt opp.
2. Sett pinnene på finfordelingspluggen inn i hullene fra innsiden av klippedekselet. (Fig. 22)
3. Fest skruene for finfordelingspluggen fra utsiden av klippedekselet. (Fig. 23)

Drift

Innledning

ADVARSEL: Før du bruker produktet, må du lese og forstå kapittelet om sikkerhet.

Husqvarna Connect

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt:

• utvidet produktinformasjon
• informasjon om og hjelp med produktdeler og service

Slik begynner du å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen på mobilenheten din.
2. Utfør registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for å koble til og registrere produktet.

Før du bruker produktet

1. Les nøye gjennom bruksanvisningen, og sørg for at du har forstått instruksjonene.
2. Undersøk skjæreutstyret for å sikre at det er riktig festet og justert. Se Slik kontrollerer du skjæreutstyret på side 232.
3. Fyll drivstofftanken. Se Slik fyller du drivstoff på side 230.
4. Fyll oljetanken, og kontroller oljenivået. Se Slik kontrollerer du oljenivået på side 233.

Slik fyller du drivstoff

Bruk miljøbensin/alkylatbensin, hvis det er tilgjengelig. Hvis miljøbensin/alkylatbensin ikke er tilgjengelig, bruk blyfri bensin av god kvalitet eller blybensin med oktantall 90 eller høyere.

OBS: Ikke bruk bensin med et oktantall som er mindre enn 90 RON (87 AKI). Dette kan skade produktet.

1. Åpne drivstofflokket sakte for å slippe ut trykket.

2. Fyll langsomt med en bensinkanne. Hvis du söler drivstoff, kan du tørke det opp med en klut og la det som måtte være igjen, lufttørke. (Fig. 24)

3. Tørk rent rundt drivstofflokket.
4. Trekk til drivstofflokket helt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.
5. Flytt produktet minst 3 m fra stedet du fylte tanken før du starter det.

Slik regulerer du klippehøyden

Klippehøyden kan justeres i 4 nivåer for KLIPPO LB 442Q, 5 nivåer for KLIPPO LB 553SQe og 6 nivåer for KLIPPO LB 448, KLIPPO LB 448Q.

1. Flytt spaken for klippehøyde for å øke eller redusere klippehøyden.

a) For KLIPPO LB 442Q, KLIPPO LB 448, KLIPPO LB 448Q flytter du spaken for klippehøyde forover for å øke klippehøyden. Flytt spaken for klippehøyde bakover for å redusere klippehøyden (Fig. 25)
b) For KLIPPO LB 553SQe flytter du spaken for klippehøyde bakover for å øke klippehøyden. Flytt spaken for klippehøyde forover for å redusere klippehøyden (Fig. 26)

OBS: Ikke sett klippehøyden for lavt. Knivene kan treffe bakken hvis overflaten av plenen ikke er vannrett.

Slik brukes hjuldriften (KLIPPO LB 553SQe)

• Skyv kjørespaken ned. (Fig. 30)
- Før du trekker produktet bakover, må du koble ut driften og skyve produktet forover med ca. 10 cm.
- Slipp motorbremsehåndtaket litt tilbake for å koble fra driften, for eksempel när du er när en hindring.

• Bruk alltid en godt slipt kniv. En sløv kniv gir ujevnt resultat, og gressets klippeoverflate blir gul. En skarp kniv bruker også mindre energi enn en sløv kniv.
• Ikke klipp mer enn 1/3 av lengden på gresset. Klipp først med klippehøyden stilt høyt. Undersøk resultatet, og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig.
• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.
• Hold klippedekselet rent. Oppsamling av gress og smuss på innsiden av klippedekselet kan gi et dårligere klipperesultat. Se Slik rengjør du produktet på utsiden på side 232.

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted.

Hvis du vil ha mer detaljert informasjon, kan du se www.husqvarna.com.

Vedlikeholdsskjema

Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig.

For vedlikehold merket med * kan du se instruksjonene i Sikkerhetsutstyr på produktet på side 228.

Vedlikehold Daglig Ukentlig Månedlig
Utfør en generell inspeksjon. X
Kontroller oljenivået. X
Hvordan robotklipperen rengjøres X
Rengjør luftfilteret X
Kontroller skjæreutstyret. X
Kontroller klippedekselet*. X
Kontroller motorbremsehändtaket*. X
Kontroller lyddemperen*. X
Kontroller tennpluggen. X
Kontroller drivremmen for skader. X
Rengjør girhuset. X
For KLIPPO LB 448. Skift olje (første gang etter 5 timers bruk og deretter etter hver 25. times bruk).			X
For KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe. Skift olje (første gang etter 5 timers bruk og deretter etter hver 50. times bruk).			X
Skift luftfilteret. X
Kontroller drivstoffsystemet. X
Kontroller og juster driften (clutchvaieren).			X

Slik utfører du en generell inspeksjon

Slik rengjør du produktet på utsiden

• Bruk en børste for å fjerne løv, gress og smuss.
• Kontroller at luftinntaket på toppen av motoren ikke er blokkert.
• Produktet må ikke rengjøres med høytrykksspyler.
• Hvis du bruker vann til å rengjøre produktet, må du ikke spyle vann direkte på motoren.

Slik kan du undersøke drivremmen og rengjøre girhuset (KLIPPO LB 553SQe)

1. Ta ut skruene fra remdekselet. (Fig. 16)
2. Trekk remdekselet forover, og ta det av. (Fig. 31)
3. Kontroller drivremmen og remhjulet for skader.
4. Bruk en børste for å fjerne løv, gress og smuss fra girhuset. (Fig. 32)

Slik rengjør du den indre overflaten av klippedekselet

1. Plasser produktet på siden med lyddemperen ned.

OBS: Hvis produktet plasseres med luftfilteret ned, kan motoren bli skadet.

1. Spyl innsiden av klippedekselet med vann.

Slik kontrollerer du skjæreutstyret

ADVARSEL: For å hindre utilsiktet start må du fjerne tenningskabelen fra tennpluggen.

ADVARSEL: Bruk vernehansker när du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.
2. Sjekk om kniven er skadet eller sløv.

Merk: Kniven må balanseres etter at den er slipt. La et servicesenter slipe, skifte og balansere kniven. Hvis du treffer en hindring som fører til at produktet stopper, må du skifte ut den skadde kniven. La serviceverkstedet vurdere om kniven kan slipes eller om den må skiftes ut.

ADVARSEL: Bruk vernehansker. Kniven er svært skarp, og det er lett å kutte seg.

Merk: Bruk en trakt for å unngå sol.

Slik skifter du motorolje

ADVARSEL: Motorolje er svært varm rett etter at motoren har stoppet. La motoren bli avkjølt før du tapper ut motorolje. Rengjør med såpe og vann hvis du söler motorolje på huden.

(Fig. 41)

1. Fjern tenningskabelen fra tennpluggen.
2. Ta av oljetanklokket.
3. Tapp ut motoroljen.
   a) For modeller med oljeavtappingsplugg: Sett en beholder under oljeavtappingspluggen for å samle opp motoroljen.
   b) For modeller uten oljeavtappingsplugg eller hvis det ikke er mulig å sette en beholder under oljeavtappingspluggen: Bruk en oljepumpe (tilbehør) til å tappe motoroljen fra oljetanken.
4. Fyll på ny motorolje av typen som anbefales i Tekniske data på side 235 .
5. Kontroller oljenivået. Se Slik kontrollerer du oljenivået på side 233.

Luftfilter

Merk: Et luftfilter som brukes i lang tid aldri bli fullstendig rent. Skift luftfilteret med jevne mellomrom. Bytt alltid ut skadet luftfilter.

Slik fjerner og monterer du luftfilteret (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

ADVARSEL: Bruk vernehansker.

1. Trykk på klemmene på luftfilterdekslet.
2. Ta luftfilterdekslet (A) forsiktig av motoren.
3. Fjern luftfilteret (D) og skumfilteret (C). (Fig. 42)
4. Se etter skader på luftfilteret. Bytt alltid ut et skadet luftfilter.
5. Rengjør og undersøk luftfilteret. Se Slik rengjør du luftfilteret (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) på side 234
6. Monter i motsatt rekkefølge.

Slik rengjør du luftfilteret (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

OBS: Ikke la motoren kjøre uten luftfilter eller med et skittent luftfilter.

1. Trykk på låsetappene (A), ta av luftfilterdekselet (B) og ta ut luftfilteret (C). (Fig. 43)

2. Slå luftfilteret mot en hard overflate, eller blås trykkluft gjennom luftfilteret fra den rene siden av luftfilteret.

OBS: Ikke bruk en børste til å fjerne smuss ettersom dette skyver smuss inn i luftfilteret.

1. Rengjør luftfilterholderen (D) og luftfilterdekselet med en fuktig klut.

1. Monter luftfilteret. Kontroller at luftfilteret er helt forseglet mot luftfilterholderen.

2. Sett på luftfilterdekselet igjen med de nedre flikene først.

Slik rengjør du luftfilteret

OBS: Ikke la motoren kjøre uten luftfilter eller med et skittent luftfilter.

1. Trykk på låsetappene (A), ta av luftfilterdekselet (B) og ta ut luftfilteret (C). (Fig. 44)

2. Slå luftfilteret mot en hard overflate, eller blås trykkluft gjennom luftfilteret fra den rene siden av luftfilteret.

OBS: Ikke bruk en børste til å fjerne smuss ettersom dette skyver smuss inn i luftfilteret.

1. Rengjør luftfilterholderen (D) og luftfilterdekselet med en fuktig klut.

1. Monter luftfilteret. Kontroller at luftfilteret er helt forseglet mot luftfilterholderen.

2. Sett på luftfilterdekselet igjen med de nedre flikene først.

Kontrollere tennpluggen

OBS: Bruk alltid anbefalt type tennplugg. Feil tennpluggtype kan føre til skade på produktet.

- Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang.

- Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder:

a) Pass på at tomgangsturtallet er riktig justert. b) Pass på at drivstoffblandingen er riktig. c) Kontroller at luftfilteret er rent.

- Hvis tennpluggen er skitten, må du rengjøre den og samtidig kontrollere at elektrodeavstanden er riktig. Se Tekniske data på side 235. (Fig. 45)

Slik undersøker du drivstoffsystemet

- Undersøk drivstofflokket og pakningen til lokket for å sikre at det ikke er noen skader.

- Undersøk drivstoffslangen for å sikre at det ikke finnes lekkasjer. Hvis drivstoffslangen er ødelagt, må du la et serviceverksted skifte den ut.

Transport, oppbevaring og avhending

Transport og oppbevaring

- Før oppbevaring og transport av produktet og drivstoff, må du kontroller at det ikke finnes lekkasjer eller gasser. Gnister eller åpen ild, for eksempel fra elektriske apparater eller varmekjeler, kan starte en brann.

- Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff.

• Tøm drivstofftanken før du setter produktet til oppbevaring over en lengre periode. Lever drivstoffet hos en returstasjon.
• Sørg for sikkert feste av produktet under transport for å unngå skader og ulykker.
• Oppbevar produktet på et läst sted for å hindre tilgang for barn eller personer som ikke er godkjent.
• Oppbevar produktet på et tørt og frostfritt sted.

Kassering

• Følg lokale gjenvinningsbestemmelser og gjeldende regelverk.
• Kast alle kjemikalier, for eksempel motorolje eller drivstoff, på et servicesenter eller en returstasjon.

Tekniske data
Tekniske data

	KLIPPO LB 442Q	KLIPPO LB 448	KLIPPO LB 448Q	KLIPPO LB 553SQe
Motor
Merke Husqvarna Honda Husqvarna H	Husqvarna
Modell HS 166AP GCVx-145 HS 166A	P HS 166AP
Motortype	Ensyllindret, 4-takts, tvungen luftkjøling, OHV	Ensyllindret, 4-takts, tvungen luftkjøling, OHV	Ensyllindret, 4-takts, tvungen luftkjøling, OHV	Ensyllindret, 4-takts, tvungen luftkjøling, OHV
Volum, cm ^3	166 145 166 166
Hastighet, o/min. 2900 2900 2900 2900
Nominell motoreffekt, kW ^86	2,75 2,7 2,75 2,75
Tenningssystem
Tennplugg	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Elektrodeavstand, mm 0,7–0,8 0,7–0,8	0,7–0,8 0,7–0,8
Drivstoff-/smøresystem
Motorsmøretype Skvalpesmøring Skval	pesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmø ring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpes møring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Sk valpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmørring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpeesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesm øring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpeesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøringskvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmæring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmæring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring skvalplesmøring shelklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemkremklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemktermklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemktemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemkletklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklegklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemkferklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklesklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklemklektluktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuk tuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuksutuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktsutuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktucktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktukeetuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktautuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktunktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktUKtuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktuktukt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKtUKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UKt UUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUK TUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUKTUK	Husqvarna Skvalpesmøring Skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpesmøring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring skvalpes møring sk valpslips 88	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Vekt
Med tomme tanker, kg 25,5 27,5 29,0	38,5
Støyutslipp 88
Lydeffektnivå, målt dB (A)	92	90	93	95

	KLIPPO LB 442Q	KLIPPO LB 448	KLIPPO LB 448Q	KLIPPO LB 553SQe
Lydeffektnivå, garantert L_WA dB (A) 94	91 93 96
Lydnivåer^89
Lydtrykknivå ved brukerens øre, dB (A)	81 77 79 83
Vibrasjonsnivåer, a_hveq^90
Håndtak, m/s ^2	5,1 4,5 4,2 3,4
Klippeutstyr
Klippehøyde, mm 34–55 30–60 30–60	28–65
Klippebredde, mm 420 480 480 530
Blad	Finfordeler – 42 cm5028812–10	Finfordeler – 48 cm5028813–10	Finfordeler – 48 cm5028813–10	Finfordeler – 53 cm2956732–20
Drift
Hastighet, km/t – – – 4,8

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Gressklipper
Merke Husqvarna
Type/modell KLIPPO LB 448, KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe
ID Serienumre datert 2022 og senere

Direktiv/regulering Beskrivelse

2006/42/EC «angående maskiner»

2014/30/EU «angående elektromagnetisk kompatibilitet»

2000/14/EC «angående utslipp av støy til omgivelsene»

2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»

og at følgende standarder og/eller tekniske spesifikasjoner er anvendt: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. Har bekreftet samsvar med rådsdirektivet 2000/14/EF, prosedyre for overensstemmelsesvurdering: Vedlegg VI.

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 235.

Huskvarna, 2022-11-07

$$ \Delta \cdot 2 m $$

Claes Losdal, Utviklingssjef/hageproduktansvarlig, Husqvarna AB

Ansvarlig for teknisk dokumentasjon

SPIS TREŚCI

Rengöring av luftfiltret (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

Originale instruksjoner
