BRUKSANVISNING LB 144i HUSQVARNA

3. Slip startspærren, og sørg for, at den returnerer til

1. Download Husqvarna Connect appen på din mobile

• Fjern altid batteriet ved transport.

• Fjern altid batteriet ved opbevaring.

1. Håndtak/styrestang

6. Spak for regulering av klippehøyde

9. Høydejusteringsbøyle for håndtaket

Symboler på produktet (Fig. 2) ADVARSEL (Fig. 3) Les instruksjonene. (Fig. 4) ADVARSEL – vær oppmerksom på objekter som kan slynges ut. (Fig. 5) Hold tilskuere på avstand. (Fig. 6) ADVARSEL – hold hender og føtter borte fra bladene. (Fig. 7) ADVARSEL – koble fra batteriet før vedlikehold. (Fig. 8) Produktet og produktemballasjen er ikke restavfall. Resirkuler det på et gjenvinningsanlegg for elektrisk og elektronisk utstyr. (Fig. 9) Støyutslipp til omgivelsene som i EU- direktiver og forskrifter, britiske direktiver og forskrifter og New South Wales- forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Garantert lydeffektnivå for produktet er angitt i Tekniske data på side

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

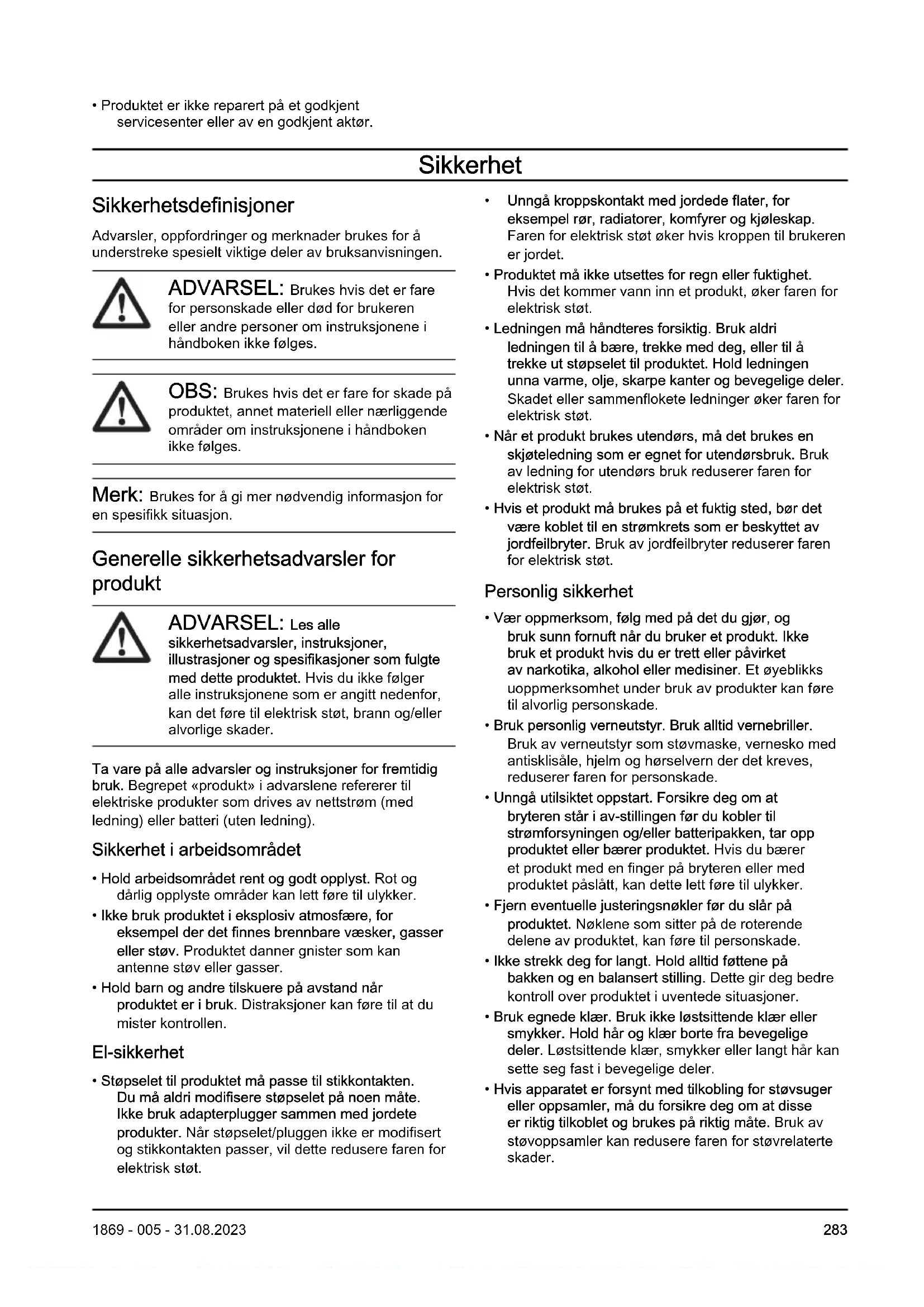

1869 - 005 - 31.08.2023• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør. Sikkerhet Sikkerhetsdefinisjoner Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges. Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon. Generelle sikkerhetsadvarsler for produkt ADVARSEL: Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som fulgte med dette produktet. Hvis du ikke følger alle instruksjonene som er angitt nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader. Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «produkt» i advarslene refererer til elektriske produkter som drives av nettstrøm (med ledning) eller batteri (uten ledning). Sikkerhet i arbeidsområdet

• Hold arbeidsområdet rent og godt opplyst. Rot og dårlig opplyste områder kan lett føre til ulykker.

• Støpselet til produktet må passe til stikkontakten. Du må aldri modifisere støpselet på noen måte. Ikke bruk adapterplugger sammen med jordete produkter. Når støpselet/pluggen ikke er modifisert og stikkontakten passer, vil dette redusere faren for elektrisk støt.

Unngå kroppskontakt med jordede flater, for eksempel rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt øker hvis kroppen til brukeren er jordet.

• Produktet må ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn et produkt, øker faren for elektrisk støt.

• Ledningen må håndteres forsiktig. Bruk aldri ledningen til å bære, trekke med deg, eller til å trekke ut støpselet til produktet. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadet eller sammenflokete ledninger øker faren for elektrisk støt.

• Når et produkt brukes utendørs, må det brukes en skjøteledning som er egnet for utendørsbruk. Bruk av ledning for utendørs bruk reduserer faren for elektrisk støt.

• Hvis et produkt må brukes på et fuktig sted, bør det være koblet til en strømkrets som er beskyttet av jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt. Personlig sikkerhet

• Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker et produkt. Ikke bruk et produkt hvis du er trett eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet under bruk av produkter kan føre til alvorlig personskade.

• Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmaske, vernesko med antisklisåle, hjelm og hørselvern der det kreves, reduserer faren for personskade.

• Ikke strekk deg for langt. Hold alltid føttene på bakken og en balansert stilling. Dette gir deg bedre kontroll over produktet i uventede situasjoner.

• Bruk egnede klær. Bruk ikke løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan sette seg fast i bevegelige deler.

• Hvis apparatet er forsynt med tilkobling for støvsuger eller oppsamler, må du forsikre deg om at disse er riktig tilkoblet og brukes på riktig måte. Bruk av støvoppsamler kan redusere faren for støvrelaterte skader. 1869 - 005 - 31.08.2023 283• Selv om du har lang erfaring med bruk av produkter, må du ikke bli uforsiktig eller ignorere sikkerhetsreglene. En uforsiktig handling kan føre til alvorlig personskade i løpet av en brøkdel av et sekund. Bruk og vedlikehold av produktet

• Ikke bruk makt på produktet. Bruk riktig produkt til den aktuelle oppgaven. Riktig produkt vil gjøre jobben bedre og sikrere i den hastigheten den er konstruert for.

• Ikke bruk produktet hvis bryteren ikke lar seg slå på og av. Produkter som ikke kan kontrolleres med bryteren, er farlige, og må repareres.

• Koble støpselet fra strømforsyningen og/eller batteripakken fra produktet, hvis det er avtakbart, før du foretar justeringer, skifter tilbehør eller legger unna produktet for oppbevaring. Slike forebyggende sikkerhetstiltak reduserer faren for at produktet starter ved et uhell.

• Produkter som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la produkter brukes av personer som ikke er kjent med produktene eller disse instruksjonene. Produkter er farlige når de brukes av uerfarne brukere.

• Vedlikehold produkter og tilbehør. Kontroller for feil innretting eller festing av bevegelige deler, brudd på deler eller andre tilstander som kan påvirke produktets funksjon. Hvis produktet er ødelagt, må det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdte produkter.

• Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter har mindre fare for å sette seg fast, og er lettere å kontrollere.

• Bruk produktet, tilbehør og verktøybits osv. i henhold til disse instruksjonene, og i forhold til arbeidsforholdene og arbeidet som skal utføres. Bruk av produkter til andre oppgaver enn de er laget for, kan føre til farlige situasjoner.

• Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gjør trygg håndtering og kontroll av produktet i uventede situasjoner umulig. Bruk og pleie av batteriverktøy

• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.

• Produkter skal bare brukes med spesielt angitte batteripakker. Bruk av andre batteripakker kan medføre fare for personskade og brann.

• Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.

Hvis batteriet utsettes for store påkjenninger, kan det komme væske ut av det. Unngå i så fall kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Hvis du får væske i øynene, kontakt lege øyeblikkelig. Væske som kommer ut av batteriet kan forårsake irritasjon eller forbrenninger.

• Ikke bruk batteripakken eller verktøyet hvis det er skadet eller endret. Skadede eller endrede batterier kan ha en uforutsigbar adferd, noe som kan føre til brann, eksplosjoner eller personskader.

• Ikke eksponer en batteripakke eller et verktøy for brann eller for høy temperatur. Eksponering for flammer eller temperaturer over 130°C (265°F) kan føre til eksplosjon.

• Følg alle instruksjoner for lading, og ikke lad batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Lading på feil måte eller ved temperaturer utenfor det angitte området kan påføre batteriet skade og øke faren for brann. Service

• La en kvalifisert reparatør utføre service kun med identiske reservedeler. Dette sørger for at produktets sikkerhet opprettholdes.

• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører. Sikkerhetsadvarsler for gressklipperen

• Ikke bruk gressklipperen i dårlig vær, spesielt ikke når det er fare for lyn og torden. Dette øker faren for å bli truffet av lynnedslag.

• Før du bruker gressklipperen må du alltid inspisere skjærebladet og knivsammenstillingen etter synlige tegn på slitasje eller skade. Skadede deler øker faren for personskade.

• Kontroller gressutkasteren ofte med tanke på slitasje eller skader. En slitt eller skadet gressoppsamler kan øke faren for personskade.

• Hold dekslene på plass. Dekslene må være i god stand og være riktig montert. Et deksel som er løst, skadet eller som ikke fungerer som det skal, kan føre til personskade.

• Sørg for at det ikke kommer rusk inn i kjøleluftinntaket. Blokkerte luftinntak og rusk kan føre til overoppheting eller brannfare.

• Bruk alltid sklisikkert og beskyttende fottøy når du bruker gressklipperen. Ikke vær barbent eller bruk åpne sandaler når du bruker gressklipperen. Dette reduserer faren for skade på føttene fra kontakt med skjærebladet når det er i bevegelse.

1869 - 005 - 31.08.2023• Bruk alltid lange bukser når du bruker gressklipperen. Hud som ikke er tildekket er mer sannsynlig å skades av gjenstander som kan slynges ut.

• Ikke bruk gressklipperen i vått gress. Gå, ikke løp. Dette reduserer faren for å skli og falle, som kan føre til personskade.

• Ikke bruk gressklipperen i svært bratte skråninger. Dette reduserer risikoen for å miste kontrollen, skli og falle, som kan føre til personskade.

• Når du arbeider i skråninger, må du alltid stå støtt, alltid arbeide på tvers av skråninger, aldri opp eller ned dem, og være svært forsiktig når du skifter retning. Dette reduserer risikoen for å miste kontrollen, skli og falle, som kan føre til personskade.

• Vær ekstremt forsiktig når du kjører i revers eller trekker gressklipperen mot deg. Vær alltid oppmerksom på omgivelsene dine. Dette reduserer faren for å snuble under drift.

• Ikke ta på skjærebladene eller andre farlige bevegelige deler mens de fortsatt er i bevegelse. Dette reduserer faren for skader fra bevegelige deler.

• Når du fjerner fastkjørt materiale eller rengjør gressklipperen, må du kontrollere at alle strømbrytere er av, og at batteripakken er koblet fra. Uventet bruk av gressklipperen kan føre til alvorlig personskade.

• Når du fjerner fastkjørt materiale eller rengjør gressklipperen, må du kontrollere at alle strømbrytere er av, og fjerner deaktiveringsenheten. Uventet bruk av gressklipperen kan føre til alvorlig personskade. Reststrømenhet

• Bruk en reststrømenhet med en utløsningsstrøm på maksimalt 30mA. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.

• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Vær alltid forsiktig, og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.

• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

• Hold produktet rent. Sørg for at du kan lese skilt og merker.

• La aldri barn eller personer som ikke har satt seg inn i bruksanvisningen, bruke apparatet. Brukerens lavalder kan være fastsatt i lokale forskrifter.

• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det. Arbeidssikkerhet ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.

• Produktet må ikke brukes i regn eller fuktige omgivelser. Fare for elektrisk støt øker hvis det kommer vann inn i produktet.

• Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade.

• Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan skade kniven og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.

• Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig. Stopp motoren, vri tenningsnøkkelen til 0, og fjern batteriet. Vent til alle bevegelige deler har stoppet. Kontroller produktet for skader. Stram til løse deler. Reparer skader og skift ut skadde deler. La et godkjent serviceverksted utføre reparasjonen.

• Du må aldri feste motorbremshåndtaket permanent til håndtaket når motoren er i gang.

• Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.

• Vær forsiktig når du trekker produktet bakover.

• Stopp motoren når det er nødvendig å vippe produktet for transport eller før du beveger deg over områder uten gress, for eksempel gangveier med grus, stein og asfalt.

• Ikke løp med produktet når motoren er på. Du må alltid gå mens du bruker produktet.

• Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.

• La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer.

• Vibrasjonene i produktet under drift kan være forskjellige fra den oppgitte vibrasjonsverdien i Tekniske data på side 294 . Forskjellen skyldes variasjoner i hvordan produktet brukes. Hvis du bruker produktet ofte eller over lengre tid, må du ta pauser regelmessig for å unngå skader fra vibrasjonene. Sikkerhetsinstruksjoner for drift Personlig verneutstyr ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.

• Bruk tykke langbukser.

• Bruk vernehansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør skjæreutstyret.

• Vi anbefaler at du bruker hørselsvern. Sikkerhetsutstyr på produktet ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Ikke bruk et produkt med sikkerhetsutstyr som er skadet eller ikke fungerer som det skal.

• Ikke fjern eller gjør endringer på sikkerhetsutstyr.

• Utfør regelmessig kontroll av sikkerhetsutstyret. Hvis sikkerhetsutstyret er skadet eller ikke fungerer som det skal, må du kontakte Husqvarna- serviceverkstedet. Slik kontrollerer du klippedekselet Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.

• Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker. Slik kontrollerer du tenningsnøkkelen Tenningsnøkkelen er under batteridekselet. Tenningsnøkkelen kobler til batteriet som forsyner motoren med strøm.

• Skru motoren på og av for å utføre en kontroll av tenningsnøkkelen.

1. Trykk motorbremshåndtaket i retning av styret.

3. Løsne startsperren, og kontroller at den går tilbake til

sin opprinnelige posisjon. Batterisikkerhet ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Bruk bare Husqvarna oppladbare batterier som strømforsyning for relaterte Husqvarna-produkter. For å unngå personskader må du ikke bruke batteriet som strømforsyning for andre enheter.

• Ikke sett gjenstander inn i luftåpningene til batteriet.

• Hold batteriet unna regn og fuktighet.

• Hold batteriet unna mikrobølger og høyt trykk.

• Ikke prøv å demontere eller ødelegge batteriet.

• Hvis batteriet lekker, må væsken ikke komme i kontakt med hud eller øyne. Hvis du har berørt væsken, må du rengjøre området med store mengder vann og oppsøke legehjelp.

• Bruk batteriet i produktet bare i omgivelsestemperaturer fra 5°C til 40°C.

• Bruk batteriladeren bare i omgivelsestemperaturer fra 5°C til 40°C.

• Batteriet lades ikke hvis batteritemperaturen er på over 50°C.

• Ikke rengjør batteriet eller batteriladeren med vann.

Slik rengjør du batteriet og batteriladeren på side

• Ikke bruk et skadet batteri.

• Oppbevar batteriene unna metallgjenstander, for eksempel spikre, mynter og smykker. Sikker bruk av batteriladeren ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Bruk QC-batteriladere bare til å lade Husqvarna- erstatningsbatteriene.

• Fare for elektrisk støt eller kortslutning. Ikke sett gjenstander inn i luftåpningene til laderen. Ikke prøv å demontere batteriladeren. Ikke la ladekontaktene berøre metallgjenstander. Bruk en godkjent stikkontakt.

• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for forhold som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Hold strømledningen og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikke kommer i klem i dører, gjerder eller lignende. Det kan føre til at laderen blir strømførende.

• Ikke rengjør batteriladeren med vann.

• Batteriladeren kan brukes av barn over 8 år og personer med nedsatte fysiske og mentale evner eller personer uten erfaring eller kunnskap hvis de får tilsyn eller instruksjoner om hvordan de bruker batteriladeren på en sikker måte, og forstår farene ved bruken. Barn skal ikke leke med batteriladeren. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

• Ikke lad engangsbatterier i batteriladeren.

• Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon. Batteriladeren må ikke tildekkes. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.

• Ikke bruk en skadet batterilader.

• Bare lad batteriet innendørs på et sted som har god luftsirkulasjon og er beskyttet mot direkte sollys. Ikke lad batteriet i fuktige omgivelser. Sikkerhetsinstruksjoner for vedlikehold ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Når du skal hindre utilsiktet start under vedlikehold, vrir du om tenningsnøkkelen til 0 og tar ut batteriet. Vent i minst 5sekunder før du begynner vedlikeholdet.

• Utfør bare vedlikeholdsarbeid som er beskrevet i denne bruksanvisningen. Mer omfattende inngrep og profesjonelle reparasjoner skal utføres av et godkjent serviceverksted. Snakk med nærmeste serviceverksted for mer informasjon.

• Utfør vedlikeholdsarbeidet på riktig måte for å øke levetiden til produktet og redusere risikoen for ulykker.

• Skift ut alle skadde, slitte eller ødelagte deler. Bruk bare originale reservedeler fra produsenten. Andre reservedeler kan forårsake skade på produktet og øke risikoen for ulykker.

• For å forhindre skade må du ikke fjerne eller gjøre endringer på sikkerhetsutstyret.

• Ta på kraftige hansker når du bruker skjæreutstyret. Kniven er svært skarp, og det er lett å skjære seg.

• Hold skjærekantene skarpe og rene for best og sikrest ytelse.

• La serviceverkstedet undersøke produktet regelmessig og utføre de nødvendige justeringene og reparasjonene.

• Følg instruksjonene for utskifting av tilbehør. Bruk bare tilbehør fra produsenten.

4. Fold ned høydejusteringsbøylen, og plasser den i

5. Trykk ned høydejusteringsbøylen med foten. (Fig.

21) Slik justerer du høyden på håndtaket

1. Kontroller at høydejusteringsbøylen er i sporet.

Trykk ned høydejusteringsbøylen med foten hvis høydejusteringsbøylen ikke er plassert i sporet. (Fig. 21)

2. Trykk inn høydejusteringsbøylen med foten.

3. Sett styrearmen i riktig stilling, og slipp styrearmen.

(Fig. 22) Drift Innledning ADVARSEL: Før du bruker produktet, må du lese og forstå kapittelet om sikkerhet. Husqvarna Connect Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt:

• utvidet produktinformasjon

• informasjon om og hjelp med produktdeler og service Slik begynner du å bruke Husqvarna Connect

2. Utfør registrering i Husqvarna Connect-appen.

3. Følg instruksjonene i Husqvarna Connect-appen for

å koble til og registrere produktet. Slik setter du produktet i arbeidsstilling

2. Juster høyden på håndtaket. Se

Slik justerer du høyden på håndtaket på side 288

OBS: Kontroller at kablene ikke har for hard stramming. For hard stramming kan føre til skade på kabelen hvis håndtaket felles ned i transportstilling. ADVARSEL: Ikke bruk produktet med mindre håndtaket er helt foldet opp og satt i en av de aktuelle høydeposisjonene. Se Slik justerer du høyden på håndtaket på side

Slik regulerer du klippehøyden Klippehøyden kan justeres i seks forskjellige trinn.

1. Flytt spaken for klippehøyde bakover for å øke

klippehøyden. (Fig. 23)

2. Flytt spaken for klippehøyde forover for å senke

klippehøyden. OBS: Ikke sett klippehøyden for lavt. Skjærebladene kan treffe bakken hvis overflaten på plenen ikke er vannrett. Batteri ADVARSEL: Før du bruker batteriet, må du lese og forstå kapittelet om sikkerhet. Du må også lese og forstå bruksanvisningen for batteriet og batteriladeren. Batteriet og batteriladeren må oppbevares i riktig omgivelsestemperatur. Omgivelsestemperatur Bruk av batteriet 5°C til 40°C Lade batteriet 5°C til 40°C 288 1869 - 005 - 31.08.2023Batteristatus Displayet viser gjenværende batterikapasitet og eventuelle problemer med batteriet. Trykk på batteriindikatorknappen for å få informasjon om batteriets ladestatus. Advarselssymbolet på batteriet lyser hvis en feil oppstår. Se Batteri på side 292

5. For å koble laderen fra stikkontakten må du dra i

6. Trykk motorbremshåndtaket i retning av håndtaket.

-knappen til posisjon 1 for å starte funksjonen. (Fig. 29)

-knappen til posisjon 0 for å stoppe funksjonen. Merk: SaveE

-funksjonen stopper automatisk hvis bakkeforholdene gjør det nødvendig med høyere effekt. SaveE

-funksjonen starter automatisk igjen når bakkeforholdene tillater det. Høybelastningsfunksjon Når produktet klipper langt eller vått gress, øker motoren automatisk turtallet. Motoren går tilbake til standardmodus når høy last ikke er nødvendig. Motoren kveles Under drift kan skjærebladet og motoren stoppe midlertidig på grunn av hindringer, for eksempel fordi klippedekselet blokkeres av gress. Hvis dette skjer, og du fortsetter å holde motorbremshåndtaket trykket ned, starter produktet automatisk på nytt. Hvis produktet ikke starter på nytt innen 5–10sekunder, kan det være nødvendig å rengjøre klippedekselet. Se Slik rengjør du produktet på side 291

1. Slipp motorbremshåndtaket for å stoppe motoren.

2. Åpne batteridekselet og vri tenningsnøkkelen til 0.

• Ikke klipp mer enn 1/3 av lengden på gresset. Klipp først med klippehøyden stilt høyt. Undersøk resultatet, og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig.

• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.

• Hold klippedekselet rent. Oppsamling av gress og smuss på innsiden av klippedekselet kan gi et dårligere klipperesultat. Se Slik rengjør du produktet på side 291

Vedlikehold Innledning ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet. For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted. Hvis du vil ha mer detaljert informasjon, kan du se www.husqvarna.com. Vedlikeholdsskjema Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig. For vedlikehold merket med * kan du se instruksjonene i Sikkerhet på side 283

Hver bruk Månedlig Hver se- song Utfør en generell inspeksjon. X Rengjør produktet. X Rengjør området rundt høydejusteringsbøylen for håndtaket. X Kontroller startsperren. * X Kontroller at sikkerhetsutstyret på produktet fungerer som det skal. * X Kontroller skjæreutstyret. X Kontroller klippedekselet. * X Kontroller motorbremshåndtaket. * X Kontroller batteriet for skader. X Kontroller batteriets ladenivå. X Kontroller at utløserknappene på batteriet fungerer riktig og at batteriet låses fast i produktet.

Undersøk batteriladeren for skader, og sørg for at den fungerer på riktig måte. X Undersøk forbindelsene mellom batteriet og produktet. Undersøk også forbindel- sen mellom batteriet og batteriladeren.

• Rengjør plastdeler med en tørr, ren klut.

• Ikke bruk vann til å rengjøre produktet. Vann kan komme inn i batteriet eller motoren og forårsake kortslutning eller skade på produktet.

• Produktet må ikke rengjøres med høytrykksspyler.

• Ikke spyl vann direkte på motoren.

• Bruk en børste for å fjerne løv, gress og smuss. Slik rengjør du batteriet og batteriladeren ADVARSEL: Ikke rengjør batteriet eller batteriladeren med vann. ADVARSEL: Ikke bruk kjemikalier til å rengjøre batteriet.

• Kontroller at batteriet og batteriladeren er rene og tørre før du setter batteriet i batteriladeren.

• Rengjør batteriklemmene med trykkluft, eller bruk en myk og tørr klut.

• Rengjør overflatene på batteriet og batteriladeren med en myk og tørr klut. Slik rengjør du området rundt høydejusteringsbøylen for håndtaket

• Bruk en børste for å fjerne løv, gress og smuss. (Fig. 33) Slik kontrollerer du skjæreutstyret ADVARSEL: Når du skal hindre utilsiktet start, vrir du tenningsnøkkelen til 0, tar ut batteriet og venter i minst fem sekunder. ADVARSEL: Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og

sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.

Tekniske data på side 294 for informasjon om riktig type skjæreblad. ADVARSEL: Lås skjærebladet med en trekloss for å hindre skade på fingrene når du skifter det. Skjærebladet kan flyttes når motoren er av. Fingre kan komme i klem mellom bladet og ikke-bevegelige deler.

3. Kontroller støtten og bolten for skjærebladet for å se

4. Undersøk motorakselen for å forsikre deg om at den

peke de vinklede endene av bladet i retning av klippedekselet. (Fig. 36)

6. Kontroller at skjærebladet er på linje med midten av

8. Trekk skjærebladet rundt for hånd, og kontroller at

det roterer fritt. ADVARSEL: Bruk·solide arbeidshansker. Skjærebladet er svært skarpt, og det er lett å skjære seg.

9. Start produktet for å teste skjærebladet. Hvis bladet

Feilindikatoren for batte- riet blinker. Batteriet er for kaldt el- ler for varmt for bruk. La batteriet avkjøles, eller ta det med innendørs for å varme det opp. Når batteriet har riktig temperatur, kan det brukes igjen. Bruk batteriet i produktet bare i omgivelsestemperaturer fra 5°C til -40°C. Batteriet er utladet. Lad batteriet. Se Slik lader du batteriet på side 289

Skjærebladet er blok- kert. Vri tenningsnøkkelen til 0 for å forhindre utilsiktet start. Fjern batteriet, og vent i minst 5 sekunder. Fjern muli- ge hindringer, og pass på at skjærebladet kan rotere fritt. Hvis problemet vedvarer, må du kontakte Husqvar- na-serviceforhandleren. Motorturtallet faller for mye, og motoren stopper. Øk klippehøyden. Se Slik regulerer du klippehøyden på side 288

Batterifeil eller ingen signaler fra batteriet. Sett batteriet inn i produktet på riktig måte, og undersøk batterikontakten. Hvis feilindikatoren på batteriet blinker.

Feil startprosedy- re. Motorbremshånd- taket er aktivert før motoren starter. Slipp motorbremshåndtaket, og vent i ca. 5 sekunder. Trykk motorbremshåndtaket ned igjen for å starte pro- duktet. Andre feil. Hvis det oppstår andre feil, må du vri tenningsnøkkelen til 0, ta ut batteriet, og ta kontakt med et Husqvarna-serviceverksted. Transport, oppbevaring og avhending Innledning ADVARSEL: For å forhindre utilsiktet start under transport og lagring, vrir du tenningsnøkkelen til 0, tar ut batteriet og venter i minst 5 sekunder. Slik setter du produktet i transportstilling

1. Skyv høydejusteringsbøylen med foten. (Fig. 38)

2. Trekk opp håndtaket, og trekk ut

høydejusteringsbøylen fra sporet.

4. Fold høydejusteringsbøylen mot klippedekselet. (Fig.

• For kommersiell transport må spesielle krav på emballasje og etiketter følges.

• Sørg for at du overholder lovene om farlig materiale når du klargjør produktet for transport. Lokale forskrifter kan gjelde.

• Ta alltid ut batteriet før transport.

• Sett teip på batterikontaktene, og forsikre deg om at batteriet ikke kan bevege seg rundt under transport.

• Sikre produktet under transport. Oppbevaring

• La produktet avkjøles før du setter det til oppbevaring.

• Ta alltid ut batteriet når du skal oppbevare produktet.

• For å hindre ulykker må du sikre at batteriet ikke er koblet til produktet under oppbevaring.

• Oppbevar batteriladeren på et innelukket og tørt sted.

• Hold batteriet og laderen på et tørt sted der det ikke er fukt eller frost.

• Koble batteriet fra batteriladeren under oppbevaring.

• Oppbevar batteriet et sted omgivelsestemperaturen er mellom 5 og 25°C og borte fra sollys.

• Oppbevar batteriladeren et sted omgivelsestemperaturen er mellom 5 og 45°C og borte fra sollys.

• Kontroller at batteriet er ladet til 30–50% før du setter det til oppbevaring i lange perioder. 1869 - 005 - 31.08.2023 293• Oppbevar produktet, batteriet og batteriladeren i et låsbart område, utilgjengelige for barn og uautoriserte personer.

• Rengjør produktet, og kontroller at gressoppsamleren er tom.

• Utfør vedlikeholdsprosedyrene som er beskrevet i denne bruksanvisningen. Se Vedlikeholdsskjema på side 290

Utslipp av støy til omgivelsene målt som lydeffekt (L

Lydtrykknivå ved brukerens øre, dB (A) 77 Vibrasjonsnivåer

0,7 Klippeutstyr Klippehøyde, mm 25–75 Klippebredde, cm 44 Kniv, standard Mulch 5298073-10 Skjærebladtilbehør Ikke tilgjengelig Godkjente batterier Type Batterikapasitet,

. Det oppgitte totale vibrasjons- nivået er målt i samsvar med EN62841-4-3, Vedlegg I, og kan brukes til å sammenligne en maskin med en annen og i en innledende vurdering av eksponering. 1869 - 005 - 31.08.2023 295Samsvarserklæring EU-samsvarserklæring Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet: Beskrivelse Gressklipper Merke Husqvarna Type/modell LB144i ID Serienumre datert 2022 og senere fullstendig overholder følgende EU-direktiver og -forskrifter: Regulering Beskrivelse 2006/42/EC «angående maskiner» 2014/30/EU «om elektromagnetisk kompatibilitet» 2000/14/EC «angående utslipp av støy til omgivelsene» 2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr» og at følgende standarder eller tekniske spesifikasjoner er anvendt: EN 62841-1:2015/AC:2015, EN IEC

Huskvarna, 2022-11-24 Claes Losdal, Utviklingssjef/hageproduktansvarlig, Husqvarna AB Ansvarlig for teknisk dokumentasjon
