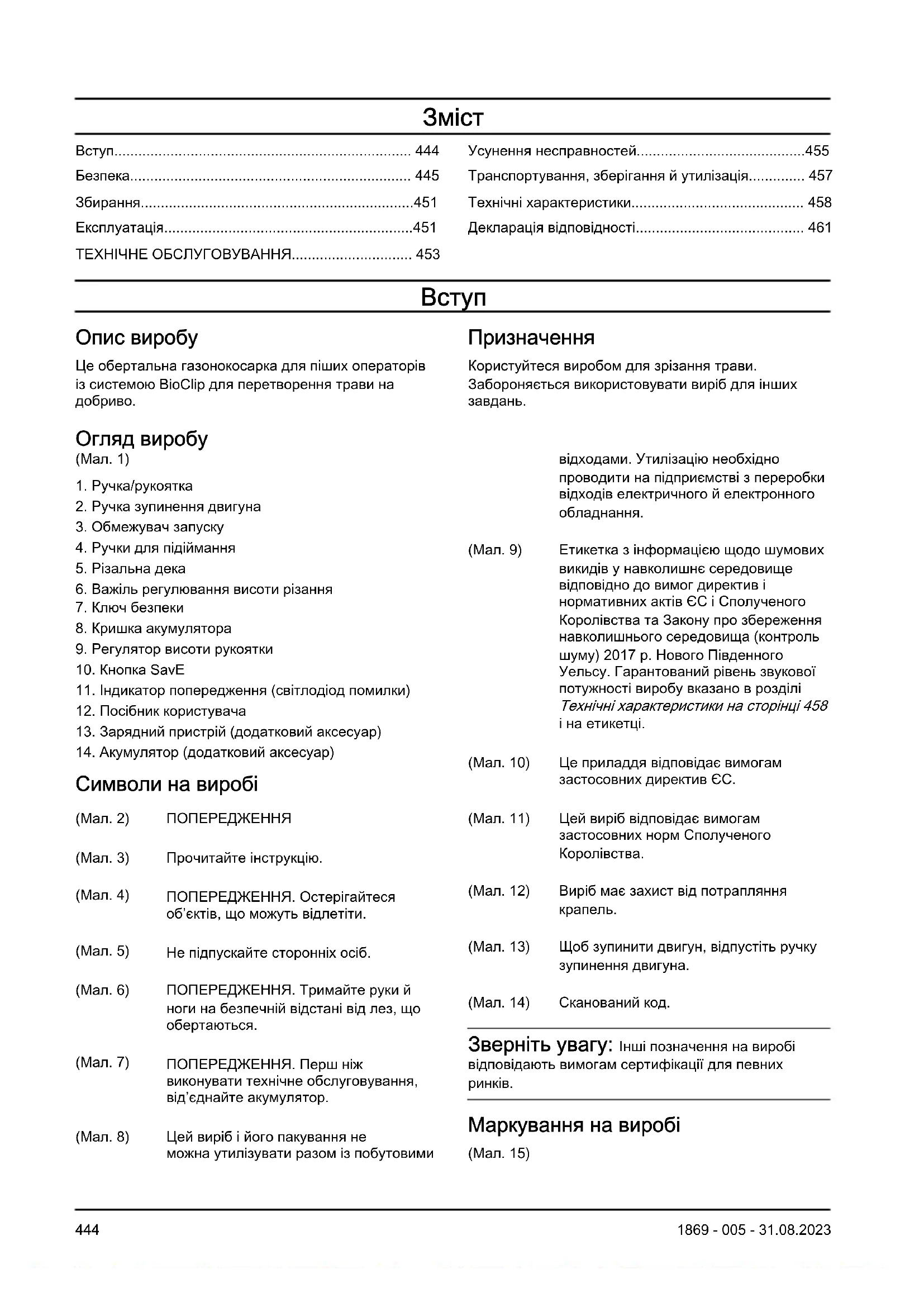

ПОСІБНИК КОРИСТУВАЧА LB 144i HUSQVARNA

Опис виробу Це обертальна газонокосарка для піших операторів із системою BioClip для перетворення трави на

Призначення Користуйтеся виробом для зрізання трави. Забороняється використовувати виріб для інших

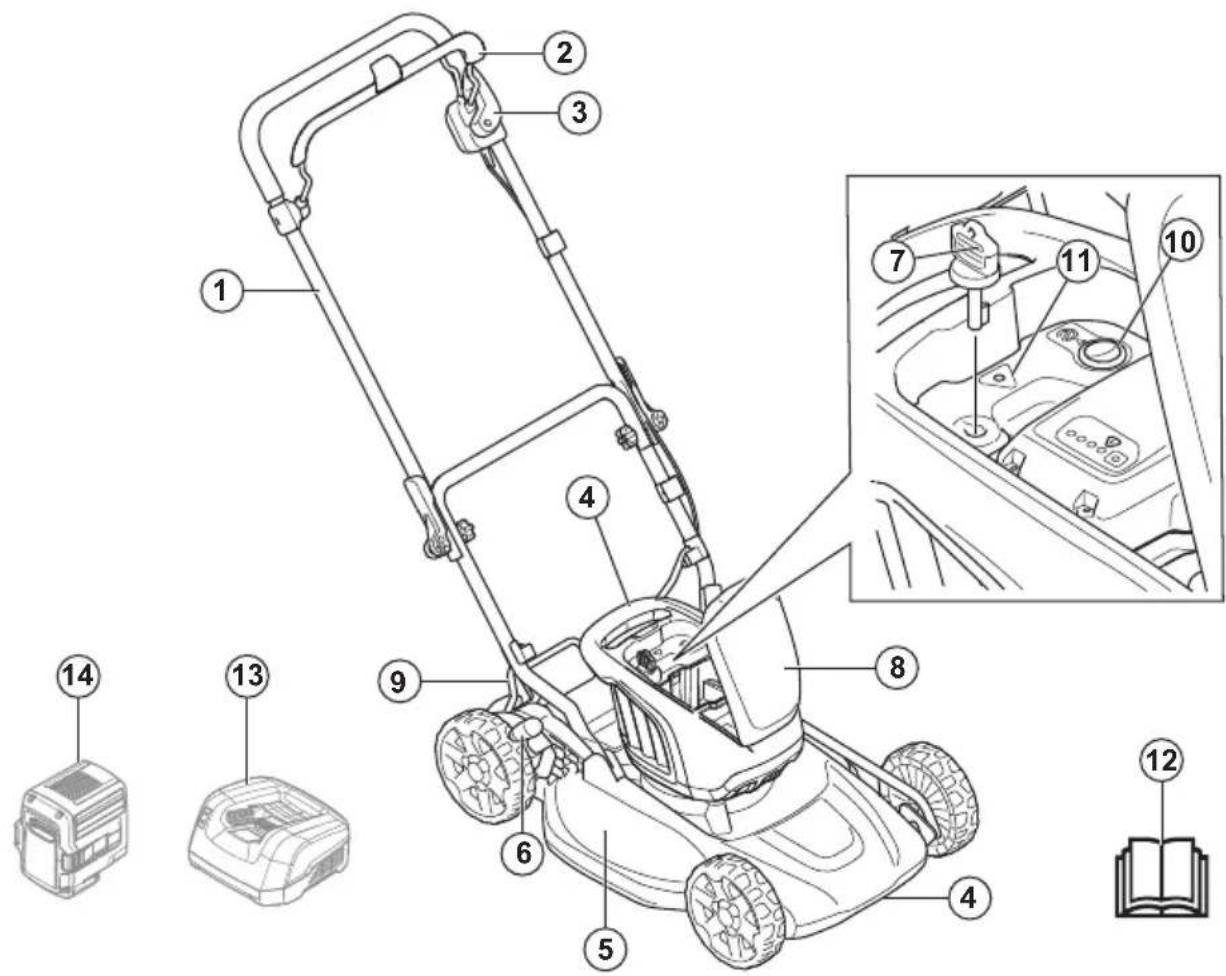

Огляд виробу (Мал. 1)

2. Ручка зупинення двигуна

3. Обмежувач запуску

4. Ручки для підіймання

6. Важіль регулювання висоти різання

8. Кришка акумулятора

9. Регулятор висоти рукоятки

11. Індикатор попередження (світлодіод помилки)

12. Посібник користувача

13. Зарядний пристрій (додатковий аксесуар)

14. Акумулятор (додатковий аксесуар)

Символи на виробі (Мал. 2) ПОПЕРЕДЖЕННЯ (Мал. 3) Прочитайте інструкцію. (Мал. 4) ПОПЕРЕДЖЕННЯ. Остерігайтеся об’єктів, що можуть відлетіти. (Мал. 5) Не підпускайте сторонніх осіб. (Мал. 6) ПОПЕРЕДЖЕННЯ. Тримайте руки й ноги на безпечній відстані від лез, що обертаються. (Мал. 7) ПОПЕРЕДЖЕННЯ. Перш ніж виконувати технічне обслуговування, від’єднайте акумулятор. (Мал. 8) Цей виріб і його пакування не можна утилізувати разом із побутовими відходами. Утилізацію необхідно проводити на підприємстві з переробки відходів електричного й електронного обладнання. (Мал. 9) Етикетка з інформацією щодо шумових викидів у навколишнє середовище відповідно до вимог директив і нормативних актів ЄС і Сполученого Королівства та Закону про збереження навколишнього середовища (контроль шуму) 2017р. Нового Південного Уельсу. Гарантований рівень звукової потужності виробу вказано в розділі Технічні характеристики на сторінці 458 і на етикетці. (Мал. 10) Це приладдя відповідає вимогам застосовних директив ЄС. (Мал. 11) Цей виріб відповідає вимогам застосовних норм Сполученого Королівства. (Мал. 12) Виріб має захист від потрапляння

(Мал. 13) Щоб зупинити двигун, відпустіть ручку зупинення двигуна. (Мал. 14) Сканований код. Зверніть увагу: Інші позначення на виробі відповідають вимогам сертифікації для певних

Маркування на виробі (Мал. 15)

1869 - 005 - 31.08.2023НЕБЕЗПЕКА. Тримайте руки й ноги на безпечній

Пошкодження виробу Ми не несемо відповідальності за пошкодження,

• виріб було неправильно відремонтовано;

• виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ: Ознайомтеся з усіма попередженнями, правилами техніки безпеки, інструкціями, рисунками й технічними характеристиками до цього виробу. Недотримання наведених далі інструкцій може призвести до враження електричним струмом, пожежі та/ або серйозних травм. Збережіть усі попереджувальні знаки й інструкції для їх використання в майбутньому. Терміном «виріб» у попередженнях позначається ваш виріб, що працює від електромережі (з кабелем), або акумуляторний (безпровідний) виріб. Безпека в робочій зоні

• Забезпечуйте порядок та добре освітлення в робочій зоні. Безлад і погане освітлення сприяють нещасним випадкам.

• Не використовуйте інструмент у вибухонебезпечному середовищі, наприклад поблизу легкозаймистих рідин, газів або пилу. Виріб утворює іскри, від яких можуть зайнятися пил чи випари.

• Не підпускайте до себе дітей і сторонніх осіб, коли працюєте з виробом. Ви можете відволіктися та втратити контроль. Електробезпека

• Вилки виробу мають підходити до розетки. У жодному разі не змінюйте вилку будь-яким чином. Під час роботи із заземленими виробами не використовуйте жодних перехідників. Вилки оригінальної конструкції та відповідні за типом розетки зменшують ризик ураження електричним

• Уникайте тілесного контакту із заземленими поверхнями, такими як труби, радіатори, кухонні плити й холодильники. Існує підвищений ризик ураження електричним струмом, якщо ваше тіло

• Не тримайте виріб під дощем або у вологих умовах. Потрапляння води у виріб підвищує ризик ураження електричним струмом.

• Використовуйте кабель лише за призначенням. За жодних умов не використовуйте кабель для перенесення чи перетягування виробу й не тягніть за нього, щоб вийняти вилку з розетки. Тримайте кабель подалі від джерела тепла, мастила, гострих країв або рухомих деталей. Пошкоджені чи заплутані кабелі збільшують ризик ураження електричним струмом.

• Під час експлуатації виробу надворі використовуйте подовжувальний кабель, що підходить для застосування надворі. Використання кабелю, який підходить для застосування надворі, знижує ризик ураження електричним струмом.

• Якщо застосування виробу у вологому середовищі неможливо уникнути, використовуйте джерело живлення, обладнане пристроєм захисного відключення (ПЗВ). Використання ПЗВ знижує ризик ураження електричним струмом. Особиста безпека

• Будьте пильними, слідкуйте за тим, що робите, і дотримуйтеся здорового глузду під час експлуатації виробу. Не використовуйте виріб, коли ви втомлені або перебуваєте під впливом 1869 - 005 - 31.08.2023 445наркотиків, алкоголю чи лікарських засобів. Утрата уваги на мить під час експлуатації виробу може призвести до серйозної травми.

• Використовуйте засоби індивідуального захисту. Обов’язково необхідно користуватися засобами захисту для очей. Захисне спорядження, наприклад респіратор, черевики з нековзною підошвою, каска або захисні навушники за використання у відповідних умовах зменшують ризик травмування.

• Запобігайте випадковому запуску. Переконайтеся, що вимикач перебуває у вимкненому положенні, перш ніж підключати виріб до джерела живлення чи акумуляторної батареї, піднімати або переносити його. Небезпечно переносити виріб, тримаючи палець на перемикачі, або заряджати його, коли перемикач установлено в положення ввімкнення, оскільки це може призвести до нещасних

• Перед увімкненням виробу приберіть будь- які регулювальні або гайкові ключі. Якщо залишити на деталі виробу, яка обертається, регулювальний або гайковий ключ, це може призвести до травмування.

• Не тягніться. Завжди дотримуйтесь правильной дистанції і балансування. Це дасть змогу краще контролювати виріб у несподіваних ситуаціях.

• Одягайтеся правильно. Не вдягайте просторий широкий одяг, не надягайте на себе ювелірні вироби. Тримайте волосся й одяг подалі від рухомих частин. Просторий широкий одяг, ювелірні вироби або довге волосся можуть потрапити в рухомі деталі.

• У разі наявності обладнання з видалення й збору пилу переконайтеся в тому, що воно під’єднано та використовується правильно. Використання обладнання для збору пилу зменшує ризики, пов’язані з пилом.

• Досвід роботи, набутий упродовж регулярного використання цього виробу, не є підставою для недбалої експлуатації виробу й нехтування технікою безпеки. Необережні дії можуть миттєво призвести до тяжких травм. Експлуатація виробу та догляд за ним

• Не докладайте силу до виробу. Використовуйте виріб, що підходить для ваших потреб. Виріб краще, безпечніше й швидше виконає ту роботу, для якої він призначений.

• Не використовуйте виріб, якщо вимикач не працює. Будь-який виріб, яким неможливо керувати за допомогою вимикача, є небезпечним і підлягає ремонту.

• Коли ви збираєтеся виконувати будь-які налаштування, замінювати приладдя або залишати виріб на зберігання, спочатку витягніть штекер із розетки живлення чи змінний акумуляторний блок із виробу. Такі запобіжні заходи зменшують ризик ненавмисного запуску

• Вимкнені вироби зберігайте в недоступному для дітей місці й не дозволяйте користуватися ними особам, які не ознайомилися з порядком використання виробу або цією інструкцією. Вироби становлять небезпеку в руках непідготовлених користувачів.

• Виконуйте технічне обслуговування виробів і приладдя. Перевіряйте виріб на предмет зміщення чи вигину рухомих деталей, поломок деталей і будь-якого іншого стану, що може негативно позначитися на роботі виробу. У разі пошкодження відремонтуйте виріб, перш ніж користуватися ним. Багато нещасних випадків виникають унаслідок недостатнього технічного обслуговування виробів.

• Підтримуйте різальні елементи в нагостреному та чистому стані. Різальні елементи, що добре обслуговуються та мають гострі різальні кромки, будуть легше керуватися та з меншою імовірністю будуть заклинати.

• Використовуйте виріб, приладдя й біти відповідно до цієї інструкції, ураховуючи умови та характер роботи, яку потрібно виконати. Використання виробу для виконання непередбачених операцій може призвести до небезпечної ситуації.

• Рукоятки та поверхні для тримання мають бути сухими, чистими й знежиреними. Утримування виробу за слизькі рукоятки чи інші поверхні для тримання є порушенням правил техніки безпеки й заважає керувати виробом у непередбачених

Використання інструментів з акумуляторною батареєю та догляд за

• Зарядку батареї слід здійснювати виключно за допомогою зарядного пристрою, зазначеного виробником. Використання зарядного пристрою, призначеного для роботи з батареями одного типу, з батареями іншого типу може спричинити

• Використовуйте пристрої лише із сумісними акумуляторними блоками. Використання акумуляторних батарей інших типів може призвести до травмування чи пожежі.

• Якщо акумуляторний блок не використовується, слід тримати його подалі від металевих предметів, таких як скріпки, монети, ключі, цвяхи, гвинти й інші дрібні металеві предмети, які можуть з’єднати один контакт батареї з іншим. Замикання контактів акумулятора може призвести до опіків або пожежі.

• У разі неправильного застосування з акумулятора може випліскуватися рідина; уникайте контакту з нею. При випадковому контакті промийте місце контакту водою. В разі потраплянні рідини в очі на додаток до їхнього інтенсивного промивання зверніться по медичну допомогу.

1869 - 005 - 31.08.2023Рідина з акумуляторної батареї може викликати подразнення та опіки.

• Не використовуйте пошкоджений чи змінений акумуляторний блок або інструмент. Із пошкодженими чи видозміненими батареями може статися непередбачуване: вони можуть зайнятися, вибухнути або створити інший ризик травмування оператора.

• Захищайте акумуляторний блок та інструмент від вогню й надмірних температур. Під впливом вогню або температури понад 130°C (265°F) може статися вибух.

• Дотримуйтеся всіх інструкцій із заряджання й не заряджайте акумуляторний блок чи інструмент поза межами діапазону температур, зазначеного в інструкціях. Неналежне заряджання за температури поза межами зазначеного діапазону може пошкодити акумулятор і підвищує ризик

• Сервісне обслуговування виробу має виконувати кваліфікований майстер за використання лише ідентичних запасних частин. Це гарантуватиме підтримання безпечної роботи виробу.

• За жодних умов не виконуйте технічного обслуговування пошкоджених акумуляторних блоків. Технічне обслуговування акумуляторних блоків має виконуватися лише виробником або вповноваженим постачальником послуг. Попередження щодо техніки безпеки під час роботи з газонокосаркою

• Не використовуйте газонокосарку за несприятливих погодних умов, особливо якщо є ризик удару блискавки. Недотримання цієї вимоги підвищує ризик ураження блискавкою.

• Ретельно огляньте ділянку, де використовуватиметься газонокосарка, на наявність будь-якої живності. Під час використання газонокосарки ви можете завдати шкоди тваринам.

• Ретельно перевірте ділянку, де використовуватиметься газонокосарка, і приберіть каміння, палиці, проводи, кістки й інші сторонні предмети. Предмети, що розлітаються, можуть спричинити тяжкі травми.

• Перед використанням завжди здійснюйте огляд, перевіряючи лезо та його вузол для виявлення ознак зношування чи пошкодження. Зношені й пошкоджені деталі підвищують ризик травмування.

• Достатньо часто перевіряйте травозбірник на наявність ознак зношення чи псування. Пошкоджений чи зношений травозбірник може спричинити травмування.

• Захист має бути на своєму місці. Захист має бути справним і правильно встановленим. Погано закріплений, пошкоджений або несправний захист може призвести до травмування.

• Не допускайте засмічення вентиляційних отворів. Заблоковані вентиляційні отвори та сміття можуть призвести до перегрівання або пожежі.

• Під час роботи з газонокосаркою завжди використовуйте захисне взуття, яке не ковзає. Не використовуйте газонокосарку босоніж або у відкритому взутті. Таким чином ви знизите ризик травмування ніг унаслідок контакту з рухомим

• Під час використання газонокосарки завжди надягайте довгі штани. Предмети, які відлітають, можуть пошкодити відкриті ділянки шкіри.

• Не використовуйте газонокосарку на вологій траві. Пересувайтеся повільно, ніколи не біжіть. Це зменшує ризик ковзання й падіння, які можуть призвести до травмування.

• Не використовуйте газонокосарку на надмірно крутих схилах. Це зменшує ризик утрати керування, ковзання й падіння, які можуть призвести до травмування.

• Під час роботи на схилах завжди впевнено стійте на ногах, косіть поперек схилів і ніколи не косіть угору або вниз та будьте надзвичайно обережними під час зміни напрямку. Це зменшує ризик утрати керування, ковзання й падіння, які можуть призвести до травмування.

• Будьте вкрай обережними, коли розвертаєте або рухаєте газонокосарку в напрямку до себе. Завжди стежте за тим, що відбувається навколо. Це дасть змогу зменшити ризик спотикання під час роботи.

• Не торкайтеся лез чи інших небезпечних деталей, поки вони рухаються. Це дасть змогу зменшити ризик травмування рухомими

• Під час видалення застряглих обрізків або чищення газонокосарки всі вимикачі електроживлення мають перебувати у вимкненому положенні, а акумуляторний блок має бути від’єднано. Неочікуваний запуск газонокосарки може призвести до тяжкого травмування.

• Під час видалення застряглих обрізків або чищення газонокосарки всі вимикачі електроживлення мають перебувати у вимкненому положенні, а пристрій блокування має бути видалено. Неочікуваний запуск газонокосарки може призвести до тяжкого травмування. Пристрій захисного вимкнення

• Використовуйте пристрій захисного вимкнення зі струмом вимкнення щонайбільше 30мА. 1869 - 005 - 31.08.2023 447Загальні правила техніки безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Порушення правил техніки безпеки може призвести до травм або смерті.

• Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього виробу.

• Завжди будьте обережні й керуйтеся здоровим глуздом. Якщо ви маєте сумніви щодо того, як користуватися виробом у конкретній ситуації, припиніть роботу й проконсультуйтеся з дилером Husqvarna.

• Пам’ятайте, що оператор несе відповідальність за нещасні випадки, у результаті яких постраждали інші особи або їхнє майно.

• Тримайте пристрій у чистоті. Переконайтеся, що знаки та наклейки читабельні.

• У жодному разі не дозволяйте користуватися приладом дітям або людям, які не ознайомилися із цим посібником. Вік оператора може обмежуватися місцевими нормами.

• Завжди наглядайте за особами з обмеженими фізичними чи розумовими можливостями, які використовують виріб. Біля виробу, що працює, має завжди перебувати відповідальна доросла

• Забороняється використовувати виріб, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю або медикаментів. Ці фактори мають негативний вплив на ваш зір, зосередженість, свідомість і координацію рухів.

• Не використовуйте виріб, який пошкоджений або працює неналежним чином.

• Заборонено вносити зміни в конструкцію виробу чи використовувати виріб, якщо є підозра, що його було змінено сторонніми особами. Техніка безпеки ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте виріб лише для скошування трав’яних газонів. Заборонено використовувати виріб для інших цілей.

• Використовуйте засоби індивідуального захисту.

Засоби індивідуального захисту на сторінці

• Дізнайтеся, як швидко зупинити двигун в екстреній ситуації.

• Не використовуйте виріб під дощем або в умовах підвищеної вологості. Потрапляння води у виріб збільшує загрозу ураження електричним струмом.

• Забороняється використовувати виріб без правильно встановленого леза та всіх кожухів. Неправильно встановлене лезо може від’єднатися і призвести до травм.

• Слідкуйте, щоб лезо не зачіпляло сторонні предмети на кшталт каміння та коріння. Це може призвести до пошкодження леза та згинання вала двигуна. Зігнута вісь викликає значні вібрації та призводить до ризику від’єднання леза від

• У разі удару леза об будь-який сторонній предмет чи появи вібрації негайно зупиніть виріб. Зупиніть двигун, переведіть запобіжник у положення «0» і вийміть акумулятор. Зачекайте, доки рухомі деталі зупиняться. Перевіряйте виріб на наявність пошкоджень. Надійно закріпіть деталі, що розхиталися. Відремонтуйте пошкодження й замініть пошкоджені деталі. Доручайте ремонт авторизованому центру обслуговування.

• Забороняється закріплювати ручку зупинення двигуна на рукоятці, коли працює двигун.

• Поставте виріб на тверду рівну поверхню й увімкніть його. При цьому лезо не повинно торкатися землі або інших предметів.

• Під час роботи з виробом завжди залишайтеся позаду нього.

• Під час роботи з виробом всі колеса мають залишатися на землі, а обидві руки треба тримати на ручці. Тримайте руки й ноги на безпечній відстані від лез, що обертаються.

• Не нахиляйте виріб під час запуску двигуна чи використання.

• Будьте обережні під час руху у зворотному

• Забороняється піднімати виріб, коли двигун увімкнений. Якщо треба підняти виріб, спочатку зупиніть двигун, переведіть запобіжник у положення «0» і вийміть акумулятор.

• Не рухайтесь у зворотному напрямку під час роботи з виробом.

• Коли потрібно нахилити виріб для перенесення або перед його переміщенням ділянкою без трави, як-от асфальтом чи брущаткою, вимикайте

• Не бігайте з виробом, коли двигун увімкнений. Під час роботи з виробом необхідно ходити зі звичайною швидкістю.

1869 - 005 - 31.08.2023• Вимикайте двигун, перш ніж змінювати висоту різання. Забороняється виконувати регулювання при ввімкненому двигуні.

• Забороняється залишати виріб без нагляду коли двигун працює. Зупиніть двигун та переконайтеся, що ріжуче обладнання не обертається.

• Рівень вібрації виробу під час роботи може відрізнятися від заявленого в розділі

характеристики на сторінці 458 . Відмінність зумовлена різними умовами використання виробу. Якщо ви використовуєте виріб часто або впродовж довгого часу, регулярно робіть перерви, щоб уникнути травмування внаслідок

Правила техніки безпеки під час використання Засоби індивідуального захисту ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Засоби індивідуального захисту не можуть повністю усунути небезпеку травмування, але в разі нещасного випадку знизять ступінь тяжкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

• Використовуйте взуття із захистом від ковзання для роботи у важких умовах. Забороняється використовувати відкрите взуття або працювати взагалі без нього.

• Використовуйте цупкі довгі штани.

• За потреби використовуйте рукавички, наприклад, якщо необхідно приєднати, оглянути або почистити різальне обладнання.

• Рекомендуємо використовувати засоби захисту органів слуху. Запобіжне обладнання на виробі ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із запобіжними пристроями, які пошкоджені або не працюють належним чином.

• Не демонтуйте й не змінюйте захисні пристрої.

• Регулярно перевіряйте захисні пристрої. Якщо запобіжні пристрої пошкоджені або не працюють належним чином, зверніться до центру обслуговування Husqvarna. Перевірка кожуха леза Кожух леза частково поглинає вібрацію виробу та знижує небезпеку травмування лезом.

• Огляньте кожух леза та переконайтеся, що він не має пошкоджень на кшталт тріщин. Перевірка ключа безпеки Ключ безпеки знаходиться під кришкою акумуляторного відсіку. Ключ безпеки під’єднує акумулятор, який у свою чергу живить двигун.

• Для перевірки ключа безпеки запустіть і зупиніть

• Якщо ключ безпеки справний, двигун заводиться, лише якщо повернути ключ у положення «1». (Мал. 16) Перевірка ручки зупинення двигуна Ручка зупинення двигуна зупиняє двигун. За відпускання ручки зупинення двигуна він зупиняється.

• Запустіть виріб. Див. Запуск виробу на сторінці

• Відпустіть ручку зупинення двигуна. (Мал. 17)

• Переконайтеся, що виріб зупиняється. Якщо двигун не зупиняється протягом 3 секунд, необхідно передати виріб в авторизований центр обслуговування Husqvarna для налаштування гальма двигуна. Перевірка обмежувача запуску Перевірте обмежувач запуску, щоб переконатися, що він дійсно блокує роботу двигуна.

1. Перемістіть ручку зупинення двигуна в напрямку

рукоятки. Обмежувач запуску блокує рух.

2. Потягніть обмежувач запуску. (Мал. 18)

3. Відпустіть обмежувач запуску та переконайтеся,

що він повертається до початкового положення. Заходи безпеки під час роботи з акумуляторами ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Для живлення виробів Husqvarna необхідно використовувати лише акумулятори Husqvarna. Щоб уникнути травмування, заборонено використовувати акумулятор як джерело живлення для інших приладів.

• Не використовуйте одноразові акумулятори.

• Небезпека враження електричним струмом. Заборонено під’єднувати клеми акумулятора до ключів, монет, гвинтів або інших металевих 1869 - 005 - 31.08.2023 449предметів. Це може призвести до короткого замикання в акумуляторі.

• Заборонено вставляти предмети у вентиляційні отвори акумулятора.

• Тримайте акумулятор подалі від прямих сонячних променів, джерел тепла й відкритого вогню. Акумулятор може вибухнути, що призведе до опіків та/або хімічних опіків.

• Бережіть акумулятор від дощу та вологи.

• Захищайте акумулятор від впливу мікрохвиль чи високого тиску.

• Заборонено розбирати чи ламати акумулятор.

• У разі витікання рідини з акумулятора стежте, щоб вона не потрапила на тіло чи в очі. Якщо рідина потрапила на шкіру, промийте вражену ділянку великою кількістю води й зверніться по медичну допомогу.

• Використовуйте акумулятор виробу лише за температури навколишнього середовища від 5°C до 40°C.

• Використовуйте зарядний пристрій акумулятора лише за температури навколишнього середовища від 5°C до 40°C.

• Акумулятор не заряджатиметься, якщо його температура перевищує 50°C.

• Заборонено мити батарею чи заряджальний пристрій водою. Дивіться розділ

акумулятора й заряджального пристрою на сторінці 454

• Не користуйтеся пошкодженим акумулятором.

• Зберігайте акумулятор подалі від металевих предметів на кшталт цвяхів, монет, ювелірних

Заходи безпеки під час роботи із зарядним

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Для заряджання замінних акумуляторів Husqvarna необхідно використовувати лише зарядні пристрої QC.

• Ризик короткого замикання й ураження електричним струмом. Забороняється вставляти предмети у вентиляційні отвори зарядного пристрою. Заборонено розбирати зарядний пристрій. Не торкайтеся металевих предметів контактами зарядного пристрою. Використовуйте сертифіковані електричні розетки.

• Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього виробу.

• Регулярно перевіряйте шнур живлення зарядного пристрою на предмет пошкоджень та тріщин.

• Заборонено підіймати зарядний пристрій, тримаючи його за шнур живлення. Щоб від’єднати зарядний пристрій від настінної розетки, витягніть штепсельну вилку. У жодному разі не тягніть за шнур живлення.

• Тримайте шнур живлення та подовжувачі на безпечній відстані від води, мастил і гострих предметів. Переконайтеся, що кабель не здавлено дверима, огорожею або іншими предметами. У такому випадку зарядний пристрій може опинитися під напругою.

• Заборонено мити зарядний пристрій водою.

• Діти віком від 8років та особи з обмеженими фізичними, сенсорними або психічними можливостями або особи, які не мають досвіду та знань, можуть використовувати зарядний пристрій лише під наглядом або після належного інструктажу щодо безпечного його використання, за умови розуміння ними пов’язаних із таким використанням ризиків. Дітям заборонено грати із зарядним пристроєм. Дітям заборонено виконувати чищення та обслуговування без нагляду.

• Не намагайтеся заряджати одноразові батареї за допомогою зарядного пристрою.

• Заборонено використовувати зарядний пристрій поблизу легкозаймистих або корозійних матеріалів. Заборонено накривати зарядний пристрій. При появі диму чи вогню витягніть штепсель зарядного пристрою з розетки.

• Не користуйтеся пошкодженим зарядним

• Заряджати акумулятор слід тільки в добре провітрюваних приміщеннях та подалі від сонячного світла. Не заряджайте акумулятор у вологому середовищі. Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Для запобігання ненавмисному запуску двигуна під час обслуговування переведіть ключ безпеки в положення «0» та вийміть акумулятор. Перед початком обслуговування зачекайте щонайменше 5секунд.

• Виконуйте лише те технічне обслуговування, що наведене в цьому посібнику користувача. Більш серйозні роботи й професійний ремонт повинні виконуватися співробітниками авторизованих центрів обслуговування. Більш детальну

1869 - 005 - 31.08.2023інформацію можна дізнатися в найближчому центрі обслуговування.

• Виконуйте технічне обслуговування правильно, адже це допоможе збільшити термін експлуатації виробу та зменшить небезпеку виникнення нещасних випадків.

• Замінюйте пошкоджені, зношені або зламані деталі. Завжди використовуйте лише оригінальні запасні частини виробника. Інші запасні частини можуть пошкодити виріб і підвищити ризик нещасних випадків.

• Щоб запобігти травмуванню, не знімайте захисні пристрої та не змінюйте їх конструкцію.

• Під час роботи з різальним обладнанням завжди надягайте міцні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

• Для найкращої продуктивності та безпеки слід підтримувати різальні кромки гострими та

• Регулярно віддавайте виріб у центр обслуговування, де його будуть перевіряти, робити необхідні налаштування або ремонт.

• Дотримуйтеся інструкцій щодо заміни аксесуарів. Користуйтеся аксесуарами лише від виробника обладнання.

• Коли виріб не використовується, зберігайте його окремо від акумулятора та зарядного пристрою в сухому закритому приміщенні. Переконайтеся, що діти та особи без належної підготовки не зможуть отримати доступ до виробу, акумулятора чи зарядного пристрою.

ПОПЕРЕДЖЕННЯ: Перед монтажем виробу необхідно прочитати розділ про заходи безпеки. ПОПЕРЕДЖЕННЯ: Щоб запобігти випадковому ввімкненню виробу під час збирання, поверніть ключ безпеки в положення «0», вийміть акумуляторну батарею та почекайте принаймні 5секунд. Монтаж ручки

1. Розкладіть верхню ручку вперед.

2. Затягніть фіксувальні головки ручки. (Мал. 19)

3. Відтягуйте ручку назад до упору.

4. Опустіть регулятор висоти й вставте його в паз.

5. Натисніть ногою на регулятор висоти. (Мал. 21)

Налаштування висоти ручки

1. Переконайтеся, що регулятор висоти вставлено в

паз. Натисніть ногою на регулятор висоти, якщо він не вставлений у паз. (Мал. 21)

2. Втисніть ногою регулятор висоти.

3. Переведіть рукоятку в потрібне положення, а

потім відпустіть її. (Мал. 22) Експлуатація

ПОПЕРЕДЖЕННЯ: Перед експлуатацією виробу обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки. Husqvarna Connect Husqvarna Connect є безкоштовною програмою для мобільного пристрою. У програмі Husqvarna Connect доступна ціла низка розширених функції для користування Husqvarna:

• розширена інформація про виріб;

• відомості про деталі й обслуговування виробу, а також довідкова інформація. Щоб почати користуватися Husqvarna Connect

1. Завантажте програму Husqvarna Connect на свій

2. Зареєструйтеся в програмі Husqvarna Connect.

3. Виконайте кроки з реєстрації в програмі

Husqvarna Connect, щоб під’єднати та зареєструвати виріб. Установлення виробу в положення для експлуатування

1. Монтаж ручки. Дивіться розділ

Монтаж ручки на сторінці 451

2. Відрегулюйте висоту ручки. Дивіться розділ

Налаштування висоти ручки на сторінці 451

1869 - 005 - 31.08.2023 451УВАГА: Переконайтеся, що кабелі натягнуто не занадто. Надмірне натяжіння може призвести до пошкодження кабелю під час складання ручки в положення для транспортування. ПОПЕРЕДЖЕННЯ: Не використовуйте виріб, якщо ручка не складена повністю та не встановлена в одне з відповідних положень висоти. Дивіться розділ Налаштування висоти ручки на сторінці 451

Налаштування висоти різання Можна встановити шість різних рівнів висоти різання.

1. Щоб збільшити висоту різання, потягніть важіль

регулювання висоти різання назад. (Мал. 23)

2. Щоб зменшити висоту різання, потягніть важіль

регулювання висоти різання вперед. УВАГА: Не встановлюйте замалу висоту різання. Леза можуть зачепити землю, якщо поверхня газону буде

ПОПЕРЕДЖЕННЯ: Перед використанням акумулятора обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки. Також необхідно прочитати й усвідомити зміст посібника користувача для акумулятора та зарядного пристрою. Дотримуйтеся вимог щодо температури навколишнього середовища для акумулятора й зарядного пристрою. Температура навколишнього

5–40°C Заряджання акуму-

5–40°C Стан акумулятора На дисплеї відображаються поточний стан заряду акумулятора та можливі проблеми під час його роботи. Щоб дізнатися рівень заряду акумулятора, натисніть кнопку індикатора стану акумулятора. У разі виникнення будь-якої помилки на дисплеї акумулятора з’являється попереджувальний символ. Дивіться розділ Акумулятор на сторінці 455

(Мал. 24) Світлодіодні індикатори Стан акумулятора Горять усі світлодіодні

Акумулятор заряджений повністю (76–100%) Горять світлодіодні інди- катори 1, 2 та 3 Акумулятор заряджено на 51–75%. Горять світлодіодні інди- катори 1 та 2 Акумулятор заряджено на 26–50%. Горить світлодіодний ін- дикатор 1 Акумулятор заряджено на 6–25%. Блимає світлодіод1 Акумулятор заряджено на 0–5% Зарядка акумулятора Перед першим використанням акумулятор слід зарядити. Акумулятор постачається зарядженим лише на 30% ємності. Зверніть увагу: Зарядний пристрій слід під’єднувати лише до джерел електроживлення з напругою та частотою, вказаними на табличці з паспортними даними. Акумулятор не заряджається, якщо його температура перевищує 50°C. Перед початком заряджання зарядний пристрій зменшує температуру акумулятора.

1. Під’єднайте один кінець шнура живлення

зарядного пристрою до його роз’єму.

2. Під’єднайте інший кінець шнура живлення

зарядного пристрою до електричної розетки із заземленням. Світлодіод зарядного пристрою блимне один раз зеленим кольором. (Мал. 25)

3. Встановіть акумулятор у зарядний пристрій. Якщо

акумулятор підключено правильно, на зарядному пристрої загоряється зелений індикатор. (Мал. 26)

4. Якщо загоряються всі світлодіодні індикатори, це

означає, що акумулятор повністю заряджений. Тривалість заряджання акумулятора не повинна перевищувати 24години.

5. Щоб від’єднати зарядний пристрій із розетки,

тримайтеся тільки за штепсель, не тягніть за

6. Вийміть акумулятор із зарядного пристрою.

1. Відкрийте кришку акумуляторного відсіку.

2. Уставте заряджений акумулятор у тримач

3. Поверніть ключ безпеки в положення «1». (Мал.

1869 - 005 - 31.08.20234. Залишайтеся позаду виробу.

5. Відпустіть обмежувач запуску. (Мал. 18)

6. Перемістіть ручку зупинення двигуна в напрямку

рукоятки. (Мал. 28) Використання функції SaveE

Виріб оснащений функцією збереження заряду акумулятора (SaveE

), що дозволяє подовжити час використання.

• Для ввімкнення функції встановіть перемикач SaveE

у положення «1». (Мал. 29)

• Для вимкнення функції встановіть перемикач SaveE

у положення «0». Зверніть увагу: Функція SaveE

вимикається автоматично, якщо через стан поверхні потрібна більша потужність. Коли стан поверхні дозволяє, функція SaveE

знову вмикається автоматично. Функція підвищеної потужності Якщо виріб використовується для зрізання довгої чи вологої трави, двигун автоматично збільшує оберти. Коли необхідність у підвищеній потужності зникає, двигун повертається до роботи в стандартному

Стопоріння двигуна Під час роботи лезо та двигун можуть тимчасово зупинитися, якщо під кожухом леза є засмічення на кшталт скупчень трави. Якщо це сталося й ви втримуєте ручку гальма двигуна в натиснутому положенні, виріб здійснить автоматичний перезапуск. Якщо виріб не перезапустився за 5–10секунд, може знадобитися почистити дно кожуха леза. Дивіться

Чищення виробу на сторінці 454

ПОПЕРЕДЖЕННЯ: Якщо двигун зупиняється, виріб здійснить спробу повторного автоматичного запуску протягом 5–10секунд. Перш ніж перевіряти кожух леза, зачекайте щонайменше 15секунд. ПОПЕРЕДЖЕННЯ: Перед перевіркою кожуха леза відпустіть ручку гальма двигуна, переведіть ключ безпеки в положення «0», вийміть акумулятор і зачекайте щонайменше 5секунд. Існує ризик того, що після усунення засмічення виріб раптово запуститься та травмує

Вимкнення виробу ПОПЕРЕДЖЕННЯ: Залишаючи виріб без нагляду, повертайте ключ безпеки в положення «0».

1. Для зупинення двигуна відпустіть ручку

зупинення двигуна. (Мал. 30)

2. Відкрийте кришку акумуляторного відсіку та

поверніть ключ безпеки в положення «0». (Мал. 31)

3. Щоб вийняти акумулятор, натисніть дві кнопки

фіксатора й витягніть його. (Мал. 32)

4. Якщо рівень заряду акумулятора низький,

зарядіть його. Для отримання більш детальної інформації див. Зарядка акумулятора на сторінці

Забезпечення ефективної роботи

• Завжди користуйтеся гострим лезом. Тупе лезо ріже нерівно, а трава на поверхні розрізу жовтіє. Крім того, гостре лезо споживає менше енергії за

• Не скошуйте більше ⅓ довжини трави. Спочатку треба виконувати скошування з великою висотою різання. Оцініть результат і зменште висоту зрізання на потрібну вам. Якщо трава дуже довга, ведіть газонокосарку повільно і виконайте скошування двічі, якщо це необхідно.

• Косіть щоразу в різних напрямках, щоб на газоні не було смуг.

• Тримайте кожух леза в чистоті. Скупчення трави й бруду на внутрішньому боці кожуха леза може негативно вплинути на результат роботи. Див. Чищення виробу на сторінці 454

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: Перед виконанням робіт із технічного обслуговування обов’язково прочитайте й усвідомте зміст розділу про заходи

Для всіх робіт з обслуговування та ремонту необхідна спеціальна підготовка. Ми гарантуємо доступність послуг із професійного ремонту та обслуговування. Якщо ваш дилер не є агентом з 1869 - 005 - 31.08.2023 453обслуговування, зверніться до нього по інформацію щодо найближчого центру обслуговування. Для отримання більш детальної інформації див. www.husqvarna.com. Графік технічного обслуговування Інтервали технічного обслуговування зазначено з урахуванням щоденного використання виробу. Інтервали змінюються для іншої частоти використання виробу. Інформацію щодо технічного обслуговування елементів, позначених знаком *, див. у

Загальна перевірка. X Очистьте виріб. X Очистьте область навколо регулятора висоти рукоятки. X Перевірка обмежувача запуску. * X Упевніться, що запобіжні пристрої виробу працюють належним чином. * X Перевірка різального обладнання. X Перевірка кожуха леза. * X Перевірка ручки зупинення двигуна. * X Перевірка акумулятора на наявність пошкоджень. X Перевірка рівня заряду акумулятора. X Перевірка справності кнопок виймання акумулятора та надійності втриму- вання акумулятора у виробі.

Перевірка заряджального пристрою на наявність пошкоджень і правиль- ність роботи.

Перевірка з’єднань між акумулятором і виробом. Перевірка з’єднань між акумулятором і заряджальним пристроєм.

Процедура загальної перевірки

• Переконайтеся, що всі гайки й гвинти на виробі

• Переконайтеся, що кабелі встановлені так, щоб вони не пошкодилися. Чищення виробу

• Для очищення пластмасових деталей використовуйте суху чисту тканину.

• Не користуйтеся водою для очищення виробу. Вода може потрапити в акумулятор чи двигун та призвести до короткого замикання або пошкодження виробу.

• Для чищення виробу не використовуйте миючий апарат високого тиску.

• Заборонено лити воду безпосередньо на двигун.

• Прибирайте листя, траву та бруд за допомогою

Чищення акумулятора й заряджального пристрою ПОПЕРЕДЖЕННЯ: Заборонено мити батарею чи заряджальний пристрій

ПОПЕРЕДЖЕННЯ: Для очищення акумулятора не треба використовувати будь-які хімічні

• Перш ніж уставити акумулятор у заряджальний пристрій, переконайтеся, що вони обидва чисті й

• Чистити контакти акумулятора треба стисненим повітрям або за допомогою м’якої сухої ганчірки. 454 1869 - 005 - 31.08.2023• Чистити поверхню акумулятора й заряджального пристрою треба за допомогою м’якої сухої

Чищення області навколо регулятора висоти рукоятки

• Видаляйте листя, траву та бруд за допомогою

(Мал. 33) Перевірка різального обладнання ПОПЕРЕДЖЕННЯ: Щоб запобігти випадковому ввімкненню виробу, поверніть ключ безпеки в положення «0», вийміть акумуляторну батарею та почекайте принаймні 5секунд. ПОПЕРЕДЖЕННЯ: Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

1. Перевірте різальне обладнання на наявність

пошкоджень або тріщин. Обов’язково замінюйте пошкоджене різальне обладнання.

2. Огляньте лезо на предмет пошкоджень або

затуплення. Зверніть увагу: Після гостріння леза необхідно відрегулювати його баланс. Гостріння, заміну та балансування леза необхідно проводити в центрі обслуговування. У разі потрапляння на перешкоду, що призвела до зупинки двигуна, замініть пошкоджене лезо. Спеціалісти центру обслуговування мають провести оцінювання стану леза та надати консультацію щодо необхідності його гостріння або заміни. Заміна ножа Дивіться розділ Технічні характеристики на сторінці

для визначення правильного типу леза. ПОПЕРЕДЖЕННЯ: Заблокуйте лезо дерев’яним бруском, щоб уникнути травмування пальців під час його заміни. Лезо може рухатися, навіть коли двигун вимкнено, і це може призвести до застрягання пальців між лезом і нерухомими деталями.

1. Зафіксуйте лезо дерев’яним бруском. (Мал. 34)

2. Вийміть болт леза, шайби й лезо. (Мал. 35)

3. Перевірте опору леза й болт на наявність

4. Перевірте вал двигуна на наявність згинань.

5. Під час установлення нового леза спрямовуйте

розміщені під кутом кінці в напрямку кожуха леза. (Мал. 36)

6. Переконайтеся, що лезо перебуває на одному

рівні з центром вала двигуна.

7. Зафіксуйте лезо дерев’яним бруском. Установіть

шайби та затягніть болт із крутним моментом 23– 28Н·м. (Мал. 37) (Мал. 35)

8. Прокрутіть лезо рукою й переконайтеся в тому,

що воно вільно обертається. ПОПЕРЕДЖЕННЯ: Використовуйте міцні робочі рукавиці. Лезо дуже гостре, ним можна легко порізатися.

9. Запустіть виріб, щоб перевірити роботу леза. У

разі неправильного встановлення леза у виробі буде спостерігатися вібрація або результат скошування буде незадовільним. Усунення несправностей

Світлодіоди на акуму-

Причина Вирішення Блимає зелений світ-

Низька напруга акуму-

Зарядіть акумулятор. Дивіться розділ Зарядка акумулятора на сторінці 452

1869 - 005 - 31.08.2023 455Світлодіоди на акуму-

Причина Вирішення Блимає індикатор по- милки акумулятора. Акумулятор надто хо- лодний або надто га- рячий для використан-

Дайте акумулятору охолонути або віднесіть його в примі- щення, щоб підігріти. Коли температура акумулятора досяг- не прийнятних значень, його можна буде знову використо- вувати. Використовуйте акумулятор виробу лише за темпе- ратури навколишнього середовища від 5°C до 40°C. Акумулятор розрядже-

Зарядіть акумулятор. Дивіться розділ Зарядка акумулятора на сторінці 452

Вмикається світло- діодний індикатор по- милки акумулятора. Постійна помилка аку-

Зверніться до дилера з обслуговування Husqvarna. Зарядний пристрій Світлодіодний індика- тор на заряджальному

Причина Вирішення Блимає або вмикаєть- ся світлодіодний інди- катор помилки. Зарядний пристрій надто холодний або надто гарячий для ви- користання. Дайте зарядному пристрою охолонути або віднесіть його в приміщення, щоб підігріти. Коли температура зарядного пристрою досягне прийнятних значень, його можна буде знову використовувати. Використовуйте зарядний пристрій за температури навколишнього середовища від 5°C до 40°C. Інші помилки. Зверніться до дилера з обслуговування Husqvarna. Газонокосарка Індикатор попередження (світлодіод помилки) розташований під кришкою акумуляторного відсіку. 456 1869 - 005 - 31.08.2023Несправність

Причина Вирішення Світлодіодний інди- катор помилки бли- має. Виріб працює неправильно.

Лезо заблоковане. Щоб запобігти випадковому запуску двигуна, повер- ніть ключ безпеки в положення «0». Вийміть акумуля- тор і зачекайте щонайменше 5секунд. Видаліть мож- ливі перешкоди й переконайтеся, що лезо може віль- но обертатися. Якщо усунути проблему не вдасть- ся, зверніться до місцевого дилера з обслуговування Husqvarna. Частота обертання двигуна занадто па- дає, і він зупиняєть-

Збільште висоту різання. Дивіться розділ

вання висоти різання на сторінці 452

Елементи керування двигуном занадто

Зупиніть двигун і почекайте, доки він охолоне. Світлодіодний інди- катор помилки бли- має. Виріб зупи-

Несправність роз’єму акумулято-

Огляньте роз’єм акумулятора.

Збільште висоту різання. Дивіться розділ

вання висоти різання на сторінці 452

Занизький рівень за- ряду акумулятора. Зарядіть акумулятор. Дивіться розділ Зарядка акуму- лятора на сторінці 452

Помилка акумулято- ра або відсутність сигналу від нього. Правильно вставте акумулятор у виріб і перевірте йо- го роз’єм. Якщо світлодіодний індикатор на акумуля- торі продовжує блимати. Дивіться розділ

Неправильна проце- дура запуску. Задія- но ручку зупинення двигуна перед його

Відпустіть ручку зупинення двигуна й зачекайте при- близно 5секунд. Знову натисніть ручку зупинення двигуна, щоб запустити виріб. Інші помилки. У разі появи інших помилок поверніть ключ безпеки в положення «0», вийміть акумуля- тор і зверніться до місцевого дилера з обслуговування Husqvarna. Транспортування, зберігання й утилізація

ПОПЕРЕДЖЕННЯ: Щоб запобігти випадковому ввімкненню виробу під час транспортування та зберігання, поверніть ключ безпеки в положення «0», вийміть акумулятор і зачекайте принаймні 5секунд. Установлення виробу в положення для транспортування

1. Натисніть ногою на регулятор висоти. (Мал. 38)

1869 - 005 - 31.08.2023 4572. Потягніть рукоятку вгору й витягніть регулятор висоти з паза.

3. Складіть ручку вперед у кінцеве положення. (Мал.

4. Складіть регулятор висоти в бік кожуха леза.

5. Відпустіть фіксувальні головки ручки. (Мал. 41)

6. Складіть верхню ручку назад. (Мал. 42)

• До літій-іонних акумуляторів, що йдуть у комплекті, застосовується законодавство щодо небезпечних товарів.

• Під час транспортування цивільним транспортом слід дотримуватися спеціальних вимог, що зазначені на пакуванні та наклейках.

• У разі підготовки виробу до транспортування переконайтеся, що ви дотримуєтеся законодавства щодо небезпечних матеріалів. Крім того, можуть застосовуватися місцеві норми.

• Перед перевезенням виробу слід завжди виймати акумуляторну батарею.

• Заклейте з’єднувачі акумулятора стрічкою та переконайтеся, що під час транспортування він буде надійно зафіксований.

• Під час транспортування закріплюйте виріб.

• Перед зберіганням виробу дайте йому охолонути.

• Перед зберіганням виробу слід завжди виймати акумулятор.

• Задля уникнення нещасних випадків переконайтеся, що під час зберігання акумулятор не під’єднаний до виробу.

• Зберігайте зарядний пристрій у сухому місці в закритому приміщенні.

• Зберігайте акумулятор та зарядний пристрій у сухому місці, захищеному від вологи та холоду.

• Під час зберігання від’єднуйте акумулятор від зарядного пристрою.

• Заборонено зберігати акумулятор у місці, де можуть утворюватися статичні заряди. Не зберігайте акумулятор у металевій коробці.

• Зберігайте виріб за температури навколишнього середовища від –10°C до 40°C.

• Зберігайте акумулятор за температури навколишнього середовища від 5°C до 25°C у захищеному від прямих сонячних променів місці.

• Зберігайте зарядний пристрій акумулятора за температури навколишнього середовища від 5°C до 45°C у захищеному від прямих сонячних променів місці.

• Перед тривалим зберіганням акумуляторної батареї переконайтеся, що рівень її заряду становить 30–50%.

• Зберігайте виріб, акумулятор та зарядний пристрій у закритому приміщенні, куди не зможуть отримати доступ діти та особи без належної підготовки.

• Почистьте виріб і впевніться, що травозбірник

• Виконуйте роботи з технічного обслуговування, які описані в цьому посібнику користувача. Див. Графік технічного обслуговування на сторінці

• Перед тривалим зберіганням виробу виконайте його повне технічне обслуговування.

Символи на виробі або його упаковці вказують на те, що його не слід утилізувати разом з побутовими відходами. Утилізацію цього виробу слід здійснювати на спеціалізованому підприємстві з переробки відходів електричного й електронного обладнання. Належна утилізація виробу допоможе запобігти потенційному негативному впливу на стан навколишнього середовища та здоров’я людей, який може стати наслідком некоректної обробки відходів. Докладну інформацію про утилізацію цього виробу можна отримати в органах місцевого самоврядування, місцевих службах переробки відходів або в магазині, де було придбано цей

(Мал. 43) Технічні характеристики LB144i Різальний двигун Тип двигуна Двигун постійного струму (без щі- ток) 36В Частота обертання двигуна– SavE, об. на хв 2600/хв Частота обертання двигуна– номінальна, об. на хв 3200/хв 458 1869 - 005 - 31.08.2023LB144i Частота обертання двигуна– збільшена потужність, об. на хв 3500/хв Вихідна потужність двигуна– максимальна, кВт 0,9 Вихідна потужність двигуна– номінальна, кВт 0,75 Приводний двигун Вихідна потужність двигуна– номінальна, кВт Не застосовується Швидкість самохідного руху, км/ч Не застосовується Рівні швидкості Не застосовується

Маса (без акумулятора), кг 15,5 Маса (з урахуванням BLi30, 1шт.), кг 17,5

Тип акумулятора Серія Husqvarna Ресурс акумулятора Тривалість роботи від акумулятора, у хвилинах, (на холостому ходу) з активованою функцією SavE, з одним акумулятором Husqvarna ємністю 7,5А·год (BLi30).

Тривалість роботи від акумулятора, у хвилинах, (на холостому ходу) у стандартному режимі роботи, з одним акумулятором Husqvarna ємністю 7,5А·год (BLi30).

Рівень звукової потужності, дБ (A) 90 Гарантований рівень звукової потужності, L

дБ(A) 92 Рівні звуку

Рівень звукового тиску у вусі оператора, дБ(А) 77 Рівні вібрації

0,7 Різальне обладнання Висота зрізання, мм 25–75 Ширина зрізання, см 44 Стандартне лезо Мульчування 5298073-10

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC.

Заявлені дані про рівень шумового тиску мають похибку (K), яка становить 1,5дБ (A).

Заявлені дані про рівень вібрації мають похибку (K), яка становить 1,5м/с

. Зазначене загальне значен- ня рівня вібрації виміряно відповідно до додаткуI стандарту EN 62841-4-3, його можна використовувати для порівняння однієї машини з іншою, а також для попереднього оцінювання впливу вібрації на опера-

1869 - 005 - 31.08.2023 459LB144i Додаткове лезо Не застосовується Схвалені акумулятори Тип Ємність батареї, ампер-години Напруга, В Маса, фунти/ кг 40-B140 Літій-іонний 4,0 36 2,6/ 1,2 BLi30 Літій-іонний 7,5 36 4,2/ 1,9 Схвалені зарядні пристрої для вказаних акумулято- рів, BLi Вхідна напруга,

Частота, Гц Потужність, Вт 40-C80 100–240 50–60 68,8 QC250 220–240 50 250 460 1869 - 005 - 31.08.2023Декларація відповідності Декларація відповідності ЄС Ми, компанія Husqvarna AB, SE-561 82 Huskvarna, Швеція, тел.: [phone], заявляємо під свою виключну відповідальність, що представлений виріб: Опис Газонокосарка Бренд Husqvarna Тип/ модель LB144i Ідентифікація Серійні номери за 2022рік і пізніше повністю відповідає таким директивам і нормам ЄС:

2006/42/EC «Про механічне обладнання» 2014/30/EU «Про електромагнітну сумісність» 2000/14/EC «Про виділення шуму в навколишнє середовище» 2011/65/EU «Про обмеження використання деяких небезпечних речовин в електричному й елек- тронному обладнанні» і що до нього застосовуються вказані далі узгоджені стандарти та/або технічні специфікації: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/

A11:2021, EN ISO 12100:2010, EN 55014-1:2017/

A11:2020, EN 55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018 Уповноважений орган: Компанія 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden підтвердила відповідність директиві ради ЄС 2000/14/EC, процедура оцінки відповідності: ДодатокVI. Відомості стосовно випромінювання шуму дивіться в

Технічні характеристики на сторінці 458

Huskvarna, 2022-11-24 Клас Лосдал (Claes Losdal), директор із питань розвитку/ продукції для садівництва, Husqvarna AB Відповідальний за технічну документацію 1869 - 005 - 31.08.2023 461462 1869 - 005 - 31.08.20231869 - 005 - 31.08.2023 463www.husqvarna.com 1142952-38 2023-09-04 Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparaon ou le don de votre appareil ! À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIE
