LB 144i - Elektrikli çim biçme makinesi HUSQVARNA - Ücretsiz kullanım kılavuzu

Ürün tipi	Elektrikli itmeli çim biçme makinesi
Marka	Husqvarna
Model	LB 144i
Kesme genişliği	44 cm
Kesme yüksekliği	25-75 mm (6 pozisyon)
Ağırlık (bataryasız)	15,5 kg
Ağırlık (BLi30 batarya ile)	17,5 kg
Motor tipi	BLDC (fırçasız) 36 V
Motor hızı (nominal)	3 200 dev/dk
Motor hızı (SavE)	2 600 dev/dk
Motor hızı (yüksek yük)	3 500 dev/dk
Motor nominal gücü	0,75 kW
Batarya tipi	Lityum-iyon Husqvarna (BLi30, 40-B140)
Çalışma süresi (SavE, 7,5 Ah batarya)	170 dk
Çalışma süresi (standart, 7,5 Ah batarya)	135 dk
Garantili ses gücü seviyesi	92 dB(A)
Kulak seviyesinde ses basıncı	77 dB(A)
Titreşim (tutamak)	0,7 m/s²
Ana fonksiyonlar	BioClip, SavE (ekonomi modu), marş kilidi, motor freni
Bakım ve temizlik	Su kullanmadan temizleyin, fırça kullanın; bıçak bileme ve dengeleme yetkili servis tarafından yapılmalıdır
Güvenlik	Emniyet anahtarı, motor freni tutamağı, marş kilidi, kesme kapağı
Yedek parçalar ve onarılabilirlik	Orijinal Husqvarna yedek parçaları; yetkili servis tarafından onarım
Genel bilgiler	CE ve UK yönergelerine uygundur; atık toplama merkezinde geri dönüştürün

Sık sorulan sorular - LB 144i HUSQVARNA

LB 144i çim biçme makinesi nasıl çalıştırılır?

Batarya kapağını açın, şarj edilmiş bir batarya takın, emniyet anahtarını 1 konumuna çevirin. Çim biçme makinesinin arkasında durun, marş kilidini bırakın ve motor freni kolunu gidon boyunca itin.

LB 144i ile hangi batarya türü uyumludur?

Sadece Husqvarna'nın akülü makine serisindeki şarj edilebilir bataryalar uyumludur, örneğin BLi30 (7,5 Ah) veya 40-B140 (4,0 Ah) modelleri. QC250 veya 40-C80 şarj cihazını kullanın.

Kesme yüksekliği nasıl ayarlanır?

Kesme yüksekliği kolunu arkaya iterek yüksekliği artırın (maks 75 mm) veya öne iterek azaltın (min 25 mm). Altı pozisyon mevcuttur. Bıçağın yere değmesini önlemek için çok alçak ayarlamayın.

SavE modu ne anlama gelir?

SavE modu, motor hızını 2600 dev/dk'ya düşürerek bataryayı tasarruf eder. SavE düğmesiyle etkinleştirilir. Zemin daha fazla güç gerektiriyorsa, mod otomatik olarak devre dışı kalır ve koşullar izin verdiğinde tekrar devreye girer.

Çim biçme makinesi nasıl temizlenir?

Asla su veya yüksek basınçlı temizleyici kullanmayın. Çim ve kiri temizlemek için kuru bir bez ve fırça kullanın. Gövdenin altını temizlemek için motoru durdurun, anahtarı ve bataryayı çıkarın, ardından fırçalayın.

Bıçak ne zaman ve nasıl değiştirilir?

Bıçak hasarlıysa, körleşmişse veya bir darbeden sonra değiştirin. Husqvarna yedek bıçağı (ref. 5298073-10) kullanın. Bıçağı tahta bir takozla bloke edin, cıvatayı sökün, yeni bıçağı kesici kenarı kapağa bakacak şekilde takın, 23-28 Nm torkla sıkın.

Hata LED'inin yanıp sönmeleri nasıl yorumlanır?

Hata LED'i (batarya kapağının altında) belirli sayıda yanıp söner: 5 kez = bıçak sıkışmış; 10 = aşırı yük / motor çok sıcak; 3 = batarya bağlantı hatası; 8 = batarya zayıf; 9 = batarya hatası; 12 = yanlış çalıştırma prosedürü. Çözümler için kılavuza bakın.

Önemli güvenlik talimatları nelerdir?

Kapalı ayakkabı ve pantolon giyin. Islak çimleri biçmeyin. Ellerinizi ve ayaklarınızı bıçaktan uzak tutun. Çim biçme makinesini çalışırken eğmeyin. Güvenlik anahtarı ve marş kilidini kullanın. Güvenlik cihazlarını çıkarmayın.

Sezon dışında çim biçme makinesi nasıl saklanır?

Bataryayı çıkarın ve %30 ile %50 arasında şarj edin. Çim biçme makinesini temizleyin, toplama sepetini boşaltın. -10°C ile 40°C arasında, kuru, dondan korunmuş bir yerde saklayın. Bataryayı 5°C ile 25°C arasında, şarj cihazını 5°C ile 45°C arasında muhafaza edin.

LB 144i için yedek parçaları nerede bulabilirim?

Yalnızca orijinal Husqvarna yedek parçaları kullanın. Yetkili satıcınıza başvurun veya www.husqvarna.com adresini ziyaret edin. Karmaşık onarımlar yetkili servis tarafından yapılmalıdır.

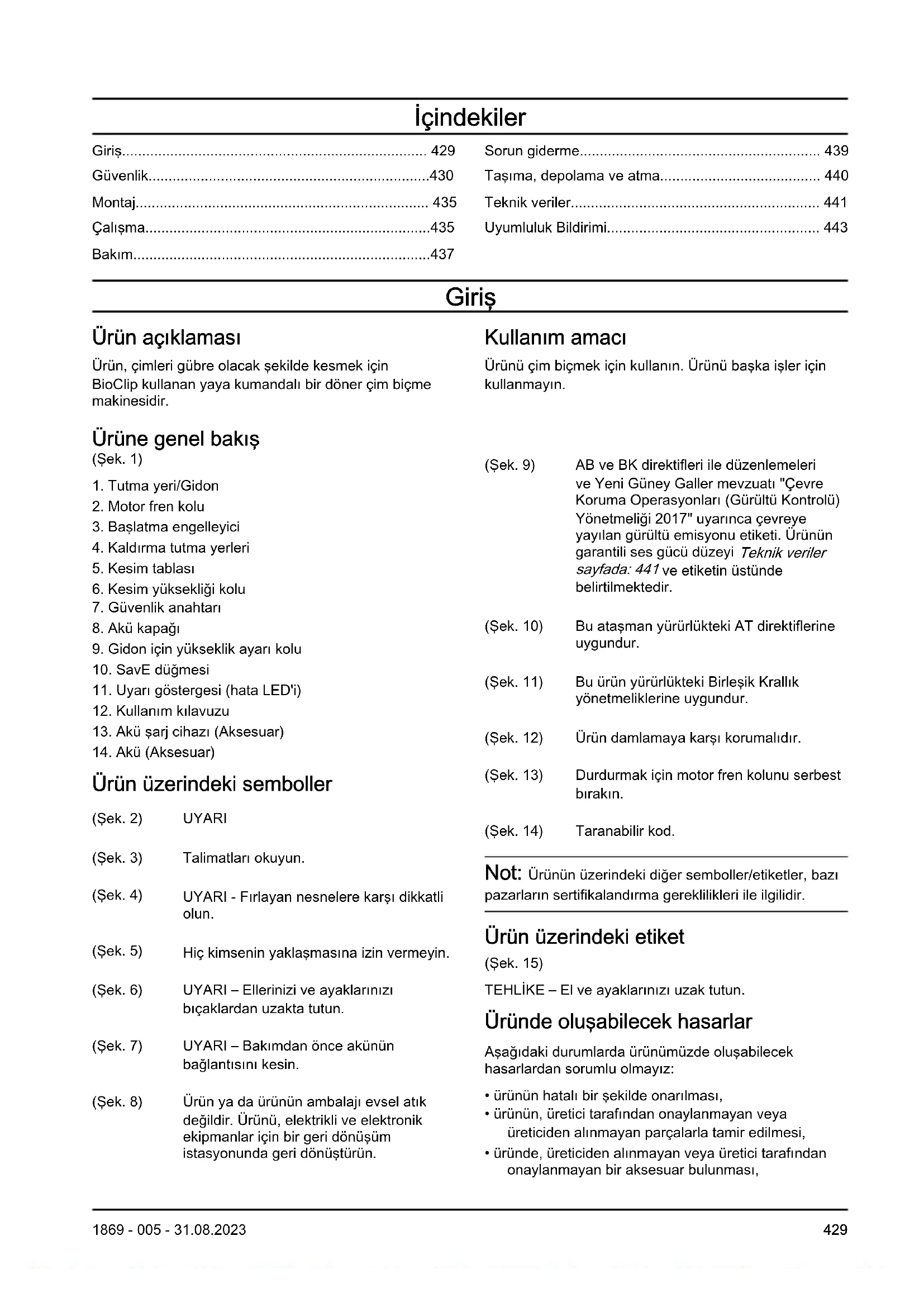

KULLANIM KILAVUZU LB 144i HUSQVARNA

TR Kullanım kılavuzu 429-443

Ohutuslüliti kontrollimine

Sorun giderme.... 439

Taşıma, depolama ve atma.... 440

Teknik veriler.... 441

Uyumluluk Bildirimi.... 443

Giriş

Ürün açıklaması

Ürün, çimleri gübre olacak şekilde kesmek için BioClip kullanan yaya kumandalı bir döner çim biçme makinesidir.

Ürüne genel bakış

(Şek. 1)

1. Tutma yeri/Gidon
2. Motor fren kolu
3. Başlatma engelleyici
4. Kaldırma tutma yerleri
5. Kesim tablası
6. Kesim yüksekliği kolu
7. Güvenlik anahtarı
8. Akü kapağı
9. Gidon için yükseklik ayarı kolu
10. SavE düğmesi
11. Uyarı göstergesi (hata LED'i)
12. Kullanım kılavuzu
13. Akü şarj cihazı (Aksesuar)
14. Akü (Aksesuar)

Ürün üzerindeki semboller

(Şek. 2) UYARI

(Şek. 3) Talimatları okuyun.

(Şek. 4) UYARI - Fırlayan nesnelere karşı dikkatli olun.

(Şek. 5) Hiç kimsenin yaklaşmasına izin vermeyin.

(Şek. 6) UYARI – Ellerinizi ve ayaklarını bıçaklardan uzakta tutun.

(Şek. 7) UYARI – Bakımdan önce akünün bağlantısını kesin.

(Şek. 8) Ürün ya da ürünün ambalajı evsel atık değildir. Ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dönüştürün.

Kullanım amacı

Ürünü çim biçmek için kullanın. Ürünü başka işler için kullanmayın.

(Şek. 9) AB ve BK direktifleri ile düzenlemeleri ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonu etiketi. Ürünün garantili ses gücü düzeyi Teknik veriler sayfada: 441 ve etiketin üstünde belirtilmektedir.

(Şek. 10) Bu ataşman yürürlükteki AT direktiflerine uygundur.

(Şek. 11) Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur.

(Şek. 12) Ürün damlamaya karşı korumalıdır.

(Şek. 13) Durdurmak için motor fren kolunu serbest bırakın.

(Şek. 14) Taranabilir kod.

Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazarların sertifikalandırma gereklilikleri ile ilgilidir.

Ürün üzerindeki etiket

(Şek. 15)

TEHLİKE – EI ve ayaklarını uzak tutun.

Üründe oluşabilecek hasarlar

Aşağıdaki durumlarda ürünümüzde oluşabilecek hasarlardan sorumlu olmayız:

• ürünün hatalı bir şekilde onarılması,
• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,
• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

Güvenlik

Güvenlik tanımları

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.

Genel ürün güvenlik uyarıları

UYARI: Bu ürünle birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda listelenen talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Tüm uyarı ve talimatları ilerde başvurmak üzere saklayın. Uyarılardaki "ürün" şebeke akımıyla çalışan (kablolu) ürününüzü veya aküyle çalışan (kablosuz) ürününüzü belirtmektedir.

Çalışma alanı güvenliği

• Çalışma alanını temiz ve iyi aydınlatılmış tutun. Kalabalık veya karanlık alanlar kazalara neden olabilir.
• Ürünü yanıcı maddelerin, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Ürün, toz veya gazı ateşleyebilecek kıvılcımlar çıkarır.
• Ürünü kullanırken çocukları ve çevredekileri uzakta tutun. Dikkatinizin dağılması, kontrolü kaybetmenize neden olabilir.

Elektrik güvenliği

• Ürün fisleri prize uygun olmalıdır. Hiçbir zaman fisler üzerinde herhangi bir değişiklik yapmayın. Topraklı (topraklanmış) ürünlerle herhangi bir adaptör fis kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpması riskini azaltır.

• Boru, radyatör, fırın, buzdolabı gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuz topraklı ise elektrik çarpması riski artar.

• Ürünleri yağmura veya ıslak koşullara maruz bırakmayın. Ürüne su girdiğinde elektrik çarpması riski artar.

• Kabloyu kötü kullanmayın. Kabloyu asla ürünü taşımak, çekmek veya fişini çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzakta tutun. Hasar görmüş veya dolaşmış kablolar, elektrik çarpması riskini artırır.
• Ürünü dış mekanda kullanırken, dış mekan kullanımı için uygun bir uzatma kablosu kullanın. Dış mekan için uygun bir kordon kullanmak, elektrik çarpması riskini azaltır.
• Ürünü mutlaka nemli bir ortamda çalıştırmanız gerekiyorsa artık akım cihazı (RCD) korumalı bir güç kaynağı kullanın. RCD kullanmak elektrik çarpması riskini azaltır.

Kişisel güvenlik

• Ürünü kullanırken tetikte olun, dikkatinizi yaptığınız işe verin ve sağduyulu olun. Yorgunken veya uyuşturucu, alkol ya da ilaç etkisi altındayken ürünü kullanmayın. Ürünleri kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmaya neden olabilir.
• Kişisel koruyucu ekipmanlar kullanın. Daima koruyucu gözlük takınız. Uygun durumlarda toz maskesi, kaymayan güvenlik ayakkabıları, çelik başlık veya kulak koruma ekipmanı gibi koruyucu ekipman kullanımı yaralanmaları azaltır.
• İstenmeyen çalıştırmaları önleyin. Güç kaynağına ve/veya akü grubuna bağlamadan, ürünü kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Ürünleri parmağınız çalıştırma düğmesindeyken taşımak veya açık elektrikli ürünlere enerji vermek kazalara yol açabilir.
• Ürünü açmadan önce ayarlama anahtarlarını veya İngiliz anahtarlarını çıkarın. Ürünün dönen kısmına takılı bırakılan İngiliz anahtarı veya anahtar yaralanmaya neden olabilir.
• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu, ürünün beklenmedik durumlarda daha iyi kontrolünü sağlar.
• Gerektiği gibi giyinin Bol elbise veya takı giymeyin. Saçınızı ve kıyafetinizi hareketli parçalardan uzakta tutun. Hareketli parçalara bol giysiler, takılar veya uzun saçlar takılabilir.
• Cihazlar toz çekme ve toplama takımı bağlantısı ile geldiyse bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama özelliği tozla ilgili tehlikeleri azaltabilir.
• Ürünleri sık kullanmanın verdiği aşinalıkla kendinizi rahat hissedip ürün güvenlik ilkelerini görmezden

gelmeyin. Dikkatsizce gerçekleştirilen işlemler bir anda ciddi yaralanmalara neden olabilir.

Ürün kullanımı ve bakımı

• Ürünü zorlamayın. Yapacağınız iş için doğru ürünü kullanın. Doğru ürün, tasarlandığı oranda işi daha iyi ve güvenli yapar.
• Anahtar, ürünü açıp kapatmıyorsa ürünü kullanmayın. Anahtar ile kontrol edilemeyen ürünler tehlikelidir ve onarılmalıdır.
• Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya ürünleri depolamadan önce ürünün fişini güç kaynağından çekin ve/veya çıkarılabilirse akü grubunu çıkarın. Bu tür önleyici güvenlik önlemleri, ürünün kazara çalıştırılma riskini azaltır.
• Kullanılmayan ürünleri çocukların erişemeyeceği yerde saklayın ve ürüne veya bu talimatlara yabancı olan kişilerin ürünü çalıştırmasına izin vermeyin. Ürünler, eğitimsiz kullanıcıların elinde tehlikelidir.
• Ürün ve aksesuarların bakımını yapın. Hareketli parçaların yanlış konumlandırılması veya bağlanması, parçaların kırılması ve ürünün çalışmasını etkileyebilecek herhangi bir durum olup olmadığını kontrol edin. Hasarlıysa kullanmadan önce ürünü tamir ettirin. Çoğu kaza yetersiz bakım yapılmış ürünlerden kaynaklanmaktadır.
• Kesme araçlarını keskin ve temiz tutun. Bakımı düzgün yapılmış, kesen tarafları yeterli keskinlikte olan kesme araçlarının takılma ihtimali daha az olup kontrol etmesi daha kolaydır.
• Ürün, aksesuarlar, araç parçaları vb. bileşenleri, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak bu talimatlara uygun şekilde kullanın. Ürünün tasarlanan amaçlar dışında kullanılması tehlikeli bir duruma yol açabilir.
• Tutma yerlerini ve kavrama yüzeylerini kuru, temiz, gres ve yağdan arındırılmış halde tutun. Kaygan tutma yerleri ve kavrama yüzeyleri beklenmedik durumlarda ürünün güvenli şekilde kullanılmasına ve kontrol edilmesine izin vermez.

Akülü alet kullanımı ve bakımı

• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir akü grubu için uygun olan bir şarj aleti başka bir akü grubuyla kullanıldığında yangın riski doğurabilir.
• Ürünleri yalnızca özel olarak belirlenmiş akü gruplarıyla kullanın. Farklı türde akü gruplarının kullanılması yangın ve yaralanma riski doğurabilir.
• Akü grubu kullanımda değilken ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal cisimler gibi bir ucun başka bir uca bağlanması neden olabilecek cisimlerden uzak tutun. Akü uçlarının kısa devre yapması vücudun yanmasına veya yangına neden olabilir.

• Zorlayıcı koşullarda aküden elektrolit sızabilir; dokunmayın. Kazayla temas ederseniz bol suyla yıkayın. Sıvı göze temas ederse ayrıca doktora başvurun. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir.

• Hasarlı veya değiştirilmiş bir akü grubu veya alet kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış aküler yangın, patlama ya da yaralanma riski ile sonuçlanabileceği beklenmedik davranışlar sergileyebilir.

• Akü grubunu veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. Bunların ateşe veya 130°C/265°F üzeri sıcaklığa maruz kalması patlamaya neden olabilir.
• Tüm şarj etme talimatlarına uyun ve akü grubunu ya da aleti talimatlarda belirtilen sıcaklık aralığı dışında şarj etmeyin. Belirtilen sıcaklık aralığının dışında veya hatalı olarak yapılan şarj işlemleri, aküye zarar verebilir ve yangın riskini artırabilir.

Hizmet

• Ürününüzün yalnızca aynı yedek parçalar kullanan uzman bir tamirci tarafından onarılmasını sağlayın. Bu, ürünün güvenliğinin sağlanması için gereklidir.
• Hasarlı akü gruplarına asla servis işlemi uygulamayın. Akü gruplarının servis işlemleri yalnızca üretici veya yetkili servis sağlayıcıları tarafından gerçekleştirilmelidir.

Çim biçme makinesi güvenlik uyarıları

• Çim biçme makinesini kötü hava koşullarında; özellikle de yıldırım düşmesi riski olduğu durumlarda kullanmayın. Bu, bir yıldırım tarafından çarpılma riskini azaltır.
• Çim biçme makinesinin kullanılacağı alandaki doğal hayatı dikkatlice inceleyin. Çalışma sırasında doğal hayat, çim biçme makinesi nedeniyle zarar görebilir.
• Çim biçme makinesinin kullanılacağı alanı dikkatlice kontrol edin; tüm taşları, dal parçalarını, telleri, kemikleri ve diğer yabancı nesneleri kaldırın. Fırlayan nesneler yaralanmalara neden olabilir.
• Çim biçme makinesini kullanmadan önce daima bıçağın ve biçak tertibatının aşınmış veya hasarlı olup olmadığını gözle kontrol edin. Aşınmış veya hasarlı parçalar yaralanma riskini artırır.
• Çim toplama sepetinde yıpranma veya bozulma olup olmadığını sık sık kontrol edin. Aşınmış veya hasarlı çim toplama sepeti, yaralanma riskini artırabilir.
• Siperlikleri yerinde tutun. Siperlikler çalışır durumda olmalı ve düzgün şekilde monte edilmelidir. Gevşek, hasarlı veya düzgün çalışmayan bir siperlik, yaralanmalara neden olabilir.
• Soğutma havası girişlerinde döküntü olmadığından emin olun. Tıkalı hava girişleri ve döküntüler aşırı ısınmaya veya yangın riskine neden olabilir.
• Çim biçme makinesini kullanırken her zaman kaymayan ve koruyucu ayakkabı giyin. Çim biçme makinesini çıplak ayakla veya açık sandalet giyerek kullanmayın. Bu, ayakların hareket eden biçağa temas etmesiyle oluşabilecek yaralanma olasılığını azaltır.
• Çim biçme makinesini kullanırken her zaman uzun pantolon giyin. Açıkta kalan cilt, fırlatılan

nesnelerden kaynaklanan yaralanma olasiliğini artırır.

• Çim biçme makinesini ıslak çimende kullanmayın. Yürüyün, asla koşmayın. Bu, yaralanmaya neden olabilecek kayma ve düşme riskini azaltır.
• Çim biçme makinesini aşırı dik eğimlerde kullanmayın. Bu, yaralanmaya neden olabilecek kontrol kaybı, kayma ve düşme riskini azaltır.
• Eğimli yerlerde çalışırken her zaman yere sağlam basın, makineyi eğimli yüzeye paralel kullanın, asla yukarı veya aşağı doğru kullanmayın ve yön değiştirirken çok dikkatli olun. Bu, yaralanmaya neden olabilecek kontrol kaybı, kayma ve düşme riskini azaltır.
• Çim biçme makinesini geri hareket ettirirken veya kendinize doğru çekerken çok dikkatli olun. Her zaman çevrenize dikkat edin. Bu, çalışma sırasında takılma riskini azaltır.
• Hareket halindelerken bıçaklara ve diğer tehlikeli hareketli parçalara dokunmayın. Bu, hareketli parçalardan kaynaklanan yaralanma riskini azaltır.
• Sıkışmış malzemeyi temizlerken veya çim biçme makinesini temizlerken, tüm güç anahtarlarının kapalı olduğundan ve akü grubu bağlantısının kesildiğinden emin olun. Çim biçme makinesinin beklenmedik şekilde çalışması ciddi yaralanmalara neden olabilir.
• Sıkışmış malzemeyi temizlerken veya çim biçme makinesini temizlerken, tüm güç anahtarlarının kapalı olduğundan emin olun ve devre dışı bırakma cihazını çıkarın. Çim biçme makinesinin beklenmedik şekilde çalışması ciddi yaralanmalara neden olabilir.

Artık akım cihazı

- Maksimum 30 mA kesme akımı olan bir artık akım cihazı kullanın.

Genel güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.
• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda parazitlenmeye neden olabilir. Ciddi yaralanmaya veya ölüme neden olabilecek durumların ortaya çıkma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü çalıştırmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda ürünü nasıl kullanacağını dan emin değişeniz durun ve devam etmeden önce Husqvarna bayinizle görüşün.

• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.

• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.
• Çocukların veya bu kullanma talimatlarını bilmeyen kişilerin cihazı kullanmasına asla izin vermeyin. Yerel yönetmeliklerde operatör yaşı konusunda bir sınırlama olabilir.
• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.
• Ürünü yorgunken, hastayken veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.
• Hasarlıysa veya düzgün çalışmıyorsa ürünü kullanmayın.
• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın.

Çalışma güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.
• Kişisel koruyucu ekipmanlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 433.
• Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.
• Ürünü yağmurda veya ıslak koşullarda çalıştırmayın. Ürünün içine su girerse elektrik çarpması riski artar.
• Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan birçok gevşeyerek yaralanmanıza neden olabilir.
• Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.
• Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın. Hareketli parçalar durana kadar bekleyin. Üründe hasar olup olmadığını kontrol edin. Gevşek parçaları sıkın. Hasarları onarın ve hasarlı parçaları değiştirin. Onarımı yetkili bir servis noktasında yaptırın.
• Motor çalıştırıldığında motor fren kolunu asla sürekli olarak kola takmayın.
• Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

• Ürünü çalıştırırken her zaman arkasında durun.

• Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. El ve ayaklarını zı döner bıçaklardan uzak tutun.

• Motoru çalıştırırken veya ürünün çalışması sırasında ürünü eğmeyin.
• Ürünü arkaya doğru çekerken dikkatli olun.
• Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekiyorsa öncelikle motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın.
• Ürünü kullanırken arkaya doğru yürümeyin.
• Ürünü taşımak için yatırmanız gerektiğiinde veya çim bulunmayan alanlarda (örneğin çakıl, taş ve asfalttan yapılan yollar) hareket etmeden önce motoru durdurun.
• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.
• Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.
• Motor çalışırken ürünün görüş alanından çıkmasına asla izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun.
• Çalışma sırasında üründeki titreşimler, Teknik veriler sayfada: 441 bölümünde belirtilen titreşim değerinden farklı olabilir. Fark, ürünün kullanım şeklindeki değişikliklerden kaynaklanır. Ürünü sıklıkla veya uzun süre kullanıyorsanız titreşimlerden kaynaklanabileceğik yaralanmaları önlemek için düzenli olarak mola verin.

Kullanım için güvenlik talimatları

Kişisel koruyucu ekipman

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.
• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.
• Kalın, uzun pantolonlar giyin.
• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın.
• Kulak koruma ekipmanı kullanmanızı öneririz.

Ürünün üzerindeki güvenlik araçları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

- Güvenlik araçları hasarlı olan veya düzgün çalışmayan bir ürünü kullanmayın.

• Güvenlik araçlarını çıkarmayın veya araçların üzerinde değişiklik yapmayın.
• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları hasarlıysa veya düzgün çalışmıyorsa Husqvarna servis noktınızla görüşün.

Kesme kapağını kontrol etme

Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

- Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin.

Güvenlik anahtarını kontrol etme

Güvenlik anahtarı, akü kapağının altındadır. Güvenlik anahtarı, motora güç sağlayan aküye bağlanır.

• Güvenlik anahtarını kontrol etmek için motoru çalıştırın ve durdurun.
• Güvenlik anahtarı doğru çalışıyorsa motor sadece güvenlik anahtarı 1 konumuna getirildiğinde çalışır. (Şek. 16)

Motor freni tutma yerini kontrol etme

Motor fren kolu motoru durdurur. Motor fren kolu serbest bırakıldığında motor durur.

• Ürünü çalıştırın. Bkz. Ürünü çalışma sayfada: 436.
• Motor fren kolunu serbest bırakın. (Şek. 17)
• Ürünün durduğundan emin olun. Motor 3 saniye içinde durmazsa motor frenini onaylı bir Husqvarna servis noktasına ayarlatın.

Başlatma engelleyiciyi kontrol etme

Motorun çalışmasını engellediğinden emin olmak için başlatma engelleyiciyi kontrol edin.

1. Motor freni kolunu gidonun yönünde itin. Başlatma engelleyici hareketi durdurur.
2. Başlatma engelleyiciyi dışarı doğru itin. (Şek. 18)
3. Başlatma engelleyiciyi serbest bırakın ve başlangıç konumuna geri döndüğünden emin olun.

Akü güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• İlgili Husqvarna ürünleri için güç kaynağı olarak yalnızca Husqvarna şarj edilebilir akülerini kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.
• Şarj edilebilir olmayan akü kullanmayın.
• Elektrik çarpması riski. Akü terminallerini anahtarlara, madeni paralara, vidalara veya diğer metallere bağlamayın. Bu, aküde kısa devreye neden olabilir.

• Akünün hava deliklerine herhangi bir nesne koymayın.

• Aküyü güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü patlayabilir ve yanıklara ve/veya kimyasal yanıklara neden olabilir.

• Aküyü yağmurdan ve ıslak koşullardan uzak tutun.
• Aküyü mikrodalgalardan ve yüksek basınçtan uzak tutun.
• Aküyü parçalarına ayırmaya veya kırmaya çalışmayın.
• Aküde sızıntı varsa sıvının vücudunuza veya gözlerinize temas etmesine izin vermeyin. Sıvıya temas ederseniz etkilenen bölgeyi bol suyla yıkayın ve tıbbi yardım alın.
• Üründeki aküyü yalnızca 5°C - 40°C arasındaki ortam sıcaklıklarında kullanın.
• Akü şarj cihazını yalnızca 5°C - 40°C arasındaki ortam sıcaklıklarında kullanın.
• Akü sıcaklığı 50°C'nin üzerindeyse akü şarj olmaz.
• Aküyü veya akü şarj cihazını suyla temizlemeyin. Bkz. Aküyü ve akü şarj cihazını temizleme sayfada:
• Hasarlı bir aküyü kullanmayın.
• Aküleri çivi, madeni para, mücevher gibi metal nesnelerden uzak bir yerde saklayın.

Akü şarj cihazı güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• QC akü şarj cihazlarını yalnızca Husqvarna yedek akülerini şarj etmek için kullanın.
• Elektrik çarpması veya kısa devre riski. Şarj cihazının hava deliklerine herhangi bir nesne koymayın. Akü şarj cihazını parçalarına ayırmaya çalışmayın. Şarj cihazı terminallerini metal nesnelere bağlamayın. Onaylı bir duvar prizi kullanın.
• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda parazitlenmeye neden olabilir. Ciddi yaralanmaya veya ölüme neden olabilecek durumların ortaya çıkma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü çalıştırmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.
• Akü şarj cihazının güç kablosunun hasarlı olmadığını ve üzerinde çatlaklar bulunmadığını düzenli olarak kontrol edin.
• Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını duvar prizinden çıkarmak için fişi çekin. Güç kablosunu çekmeyin.
• Güç kablosunu ve uzatma kablolarını sudan, yağdan ve keskin kenarlardan uzak tutun. Kablonun kapılara, çitlere veya benzeri yerlere sıkışmadığından emin olun. Bu durum şarj cihazının elektrik yüklenmesine sebep olabilir.
• Akü şarj cihazını suyla temizlemeyin.
• Akü şarj cihazı, gözetim altında tutuldukları ya da akü şarj cihazının güvenli şekilde kullanımına ilişkin

talimatlar sağlandığı ve gerçekleşebilecek tehlikeler açıklandığı sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar akü şarj cihazı ile oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri gözetim olmadan çocuklar tarafından gerçekleştirilmemelidir.

• Akü şarj cihazında şarj edilemeyen aküleri şarj etmeyi denemeyin.
• Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Akü şarj cihazının üzerini kapatmayın. Duman veya ateş çıkması durumunda akü şarj cihazının fişini çekip çıkarın.
• Hasarlı bir akü şarj cihazını kullanmayın.
• Aküyü yalnızca kapalı alanda, iyi hava akışı olan ve güneş ışığından uzak bir odada şarj edin. Aküyü ıslak koşullarda şarj etmeyin.

Bakım için güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bakım sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın. Bakıma başlamadan önce en az 5 saniye bekleyin.
• Yalnızca bu kullanım kılavuzunda belirtilen bakım çalışmasını yapın. Bu kapsamın dışındaki işlemler ve profesyonel onarımlar, onaylı bir servis noktası tarafından yapılmalıdır. Daha fazla bilgi için size en yakın servis noktası ile görüşün.
• Ürünün ömrünü uzatmak ve kaza riskini azaltmak için bakım işini doğru şekilde yapın.
• Hasarlı, aşınmış veya bozuk parçaları değiştirin. Her zaman üreticinin orijinal yedek parçalarını kullanın. Diğer yedek parçalar üründe hasara neden olabilir ve kaza riskini artırabilir.
• Yaralanmaları önlemek için güvenlik cihazlarını çıkarmayın veya cihazların üzerinde değişiklik yapmayın.
• Kesme donanımını kullanırken ağır hizmet tipi eldiven giyin. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.
• En iyi ve en güvenli performans için kesme kenarlarının keskin ve temiz olmasına özen gösterin.
• Servis noktanızın düzenli olarak ürünü kontrol etmesini ve gerekli ayarları ve onarımları yapmasını sağlayın.
• Aksesuar değiştirmeyle ilgili talimatlara uyun. Yalnızca üreticiden gelen aksesuarları kullanın.
• Çalışmadığı zaman ürünü, aküyü ve akü şarj cihazını ayrı olarak kuru, kapalı ve kilitli bir alanda saklayın. Çocukların ve onaylı olmayan kişilerin ürüne, aküye veya akü şarj cihazına erişemediklerinden emin olun.

Montaj

Giriş

UYARI: Ürünü monte etmeden önce, güvenlik bölümünü okuyun.

UYARI: Montaj sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin.

Tutma yerini takma

1. Üst tutma yerini öne doğru katlayın.

2. Tutma yeri düğmelerini sıkın. (Şek. 19)

3. Tutma yerini, son konuma gelene kadar geriye doğru çekin.

4. Yükseklik ayarı kolunu aşağı katlayın ve oluğun içine yerleştirin. (Şek. 20)
5. Yükseklik ayarı kolunu ayağınızla aşağı doğru bastırın. (Şek. 21)

Tutma yeri yüksekliğini ayarlama

1. Yükseklik ayarı kolunun olukta olduğundan emin olun. Yükseklik ayarı kolu oluşa yerleştirilmemişse yükseklik ayarı kolunu ayağınızla aşağı bastırın. (Şek. 21)
2. Ayağınızla yükseklik ayarı koluna bastırın.
3. Tutma çubuğunu doğru konuma getirin ve tutma çubuğunu serbest bırakın. (Şek. 22)

Çalışma

Giriş

UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız.

Husqvarna Connect

Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar:

• Ayrıntılı ürün bilgileri.
• Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin.
2. Husqvarna Connect uygulamasında kaydolun.
3. Ürünü bağlamak ve kaydettirmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

Ürünü çalıştırma konumuna getirme

1. Tutma yerini monte edin. Bkz. Tutma yerini takma sayfada: 435.
2. Tutma yeri yüksekliğini ayarlayın. Bkz. Tutma yeri yüksekliğini ayarlama sayfada: 435.

DİKKAT: Kabloların çok gergin olmadığından emin olun. Fazla gerginlik, tutma yeri taşıma konumuna katlandığında kablonun hasar görmesine neden olabilir.

UYARI: Tutma yeri tamamen katlanıp uygun yükseklik konumlarından birine ayarlanmadıkça ürünü çalıştırmayın. Bkz. Tutma yeri yüksekliğini ayarlama sayfada: 435.

Kesim yüksekliğini ayarlama

Kesim yüksekliği 6 farklı adımda ayarlanabilir.

1. Kesim yüksekliğini artırmak için kesim yüksekliği kolunu arkaya getirin. (Şek. 23)
2. Kesim yüksekliğini azaltmak için kesim yüksekliği kolunu öne getirin.

DİKKAT: Kesim yüksekliğini çok alçakta belirlemeyin. Bahçenin yüzeyi düz değilse bıçaklar yere çarpabilir.

Akü

UYARI: Aküyü kullanmadan önce güvenlik bölümünü okuyup anlamalisınız. Akü ve akü şarj cihazına ait kullanım kılavuzunu da okuyup anlamalisınız.

Aküyü ve akü şarj cihazını doğru ortam sıcaklıklarında tutun.

	Ortam sıcaklığı
Akü çalışma sıcaklığı	5°C - 40°C
Akü şarj etme sıcaklığı	5°C - 40°C

Akü durumu

Ekranda, kalan akü kapasitesi ve aküyle ilgili sorun olup olmadığı gösterilir. Akünün şarj durumu hakkında bilgi almak için akü gösterge düğmesine basın. Bir hata meydana geldiğinde akünün üzerindeki uyarı simgesi yanar. Bkz. Akü sayfada: 439.

(Şek. 24)

LED lambalar Akü durumu
Tüm LED'ler yanıyor Tamamen dolu (%76-100)
LED 1, LED 2, LED 3 yanıyor	Akü %51 - %75 dolu
LED 1, LED 2 yanıyor Akü	%26 - %50 dolu
LED 1 yanıyor Akü %6 - %25 dolu.
LED 1 yanıp sönyyor Akü	%0 - %5 dolu.

Aküyü şarj etme

İlk kullanımdan önce aküyü şarj edin. Akü, müşteriye tedarik edildiğinde yalnızca %30 oranında doludur.

Not: Akü şarj cihazı, nominal değerler plakasında belirtilen voltaj ve frekansa bağlanmalıdır.

Akü sıcaklığı 50°C'nin üzerindeyse akü şarj olmaz. Akü şarj cihazı, şarj işlemine başlamadan önce akünün sıcaklığını düşürür.

1. Akü şarj cihazının güç kablosunun bir ucunu akü şarj cihazının soketine bağlayın.
2. Akü şarj cihazının güç kablosunun diğer ucunu topraklamalı bir elektrik prizine bağlayın. Akü şarj cihazındaki LED bir kez yeşil renkte yanıp söner. (Şek. 25)
3. Aküyü şarj cihazına yerleştirin. Akü, akü şarj cihazına doğru şekilde bağlandığında, şarj cihazı üzerindeki yeşil ışık yanar. (Şek. 26)
4. Akü üzerindeki tüm LED'ler yandığında akü tam olarak şarj olmuştur. Aküyü en fazla 24 saat boyunca şarj edin.
5. Akü şarj cihazını elektrik prizinden çıkarmak için güç kablosunu değil fışı çekin.
6. Aküyü şarj cihazından çıkarın.

Ürünü çalıştırma

1. Akü kapağını açın.
2. Akü tutucusuna şarj olmuş bir akü yerleştirin.
3. Güvenlik anahtarını 1 konumuna getirin. (Şek. 27)
4. Ürünün arkasında durun.
5. Başlatma engelleyiciyi gevşetin. (Şek. 18)
6. Motor fren kolunu gidonun yönünde itin. (Şek. 28)

SaveE™ işlevini kullanma

Üründe, daha uzun süre çalışma sağlayan bir akü tasarruf işlevi (SaveE™) bulunur.

- İşlevi başlatmak için SaveE™ düğmesini 1 konumuna getirin. (Şek. 29)

- İşlevi durdurmak için SaveE™ düğmesini 0 konumuna getirin.

Not: Zemin koşulları daha yüksek bir çıkış gerektirirse SaveE™ işlevi otomatik olarak durur. Zemin koşulları uygun olduğunda SaveE™ işlevi otomatik olarak tekrar çalışır.

Yüksek yük işlevi

Ürün uzun veya ıslak çimi keserken motor otomatik olarak devri yükseltir. Yüksek yük gerekmediğinde motor, standart moda geri döner.

Motor duruyor

Çalışma sırasında biçak ve motor, kesme kapağının altındaki çimden kaynaklanan tıkanma gibi engeller nedeniyle geçici olarak durabilir. Bu durum meydana gelir ve motor fren kolunu basılı tutarsanız ürün otomatik olarak yeniden çalışır. Ürün 5-10 saniye içinde yeniden çalışmazsa kesme kapağının alt kısmını temizlemek gerekebilir. Talimatlar için bkz. Ürünün temizlenmesi sayfada: 438.

UYARI: Motor durursa ürün 5-10 saniye boyunca otomatik olarak yeniden çalışmayı dener. Kesme kapağını kontrol etmeden önce en az 15 saniye bekleyin.

UYARI: Kesme kapağını kontrol etmeden önce motor fren kolunu serbest bırakın, güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. Tıkanıklık giderildiği sırada ürün yanlışlıkla çalışırsa yaralanma riski vardır.

Ürünü durdurma

UYARI: Ürünü görüş alanınızın dışında bırakmadan önce güvenlik anahtarını 0 konumuna getirin.

1. Motoru durdurmak için motor fren kolunu serbest bırakın. (Şek. 30)
2. Akü kapağını açın ve güvenlik anahtarını 0 konumuna getirin. (Şek. 31)
3. Aküyü çıkarmak için 2 serbest bırakma düğmesine basın ve aküyü çekip çıkarın. (Şek. 32)
4. Akünün gücü zayıfsa aküyü şarj edin. Daha fazla bilgi için bkz. Aküyü şarj etme sayfada: 436.

İyi sonuç alma

• Her zaman keskin biçak kullanın. Kör biçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin biçak kör biçaktan daha az güç kullanır.

• Çim boyunun ½'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.

• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin.

• Kesme kapağını temiz tutun. Kesme kapağının iç tarafından çim ve kir birikmesi kesme performansını zayıflatabilir. Bkz. Ürünün temizlenmesi sayfada: 438.

Bakım

Giriş

UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamınız gerekir.

Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin.

Daha ayrıntılı bilgi için bkz. www.husqvarna.com.

Bakım takvimi

Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmıyorsa aralıklar değişir.

* işaretli bakım için şu bölümdeki talimatlara bakın: Güvenlik sayfada: 430.

	Her kulla-nımda	Aylık	Her mev-simde
Genel inceleme yapın. X
Ürünü temizleyin. X
Tutma yeri yükseklik ayarı kolunun çevresindeki alanı temizleyin. X
Başlatma engelleyiciyi kontrol edin. * X
Üründeki güvenlik araçlarının düzgün çalıştığından emin olun. * X
Kesme ekipmanını kontrol edin. X
Kesme kapağını kontrol edin. * X
Motor fren kolunu kontrol edin. * X
Aküde hasar olup olmadığını kontrol edin. X
Akü şarjını kontrol edin. X
Aküdeki serbest bırakma düğmelerinin doğru şekilde çalıştığından ve akünün ürüne sabitlendiğinden emin olun.	X
Akü şarj cihazında hasar olup olmadığını kontrol edin ve cihazın doğru şekilde çalıştığından emin olun.		X
Akü ile ürün arasındaki bağlantıları kontrol edin. Akü ile akü şarj cihazı arasında-ki bağlantıyı da kontrol edin.			X

Genel denetim yapma

- Ürünün üzerindeki somun ve vidaların sıkı olduğundan emin olun.

- Üründeki kabloların hasar görebilecekleri bir konumda olmadığından emin olun.

Ürünün temizlenmesi

• Plastik parçaları temiz ve kuru bir bezle temizleyin.
• Ürünü temizlemek için su kullanmayın. Aküye veya motora su girebilir ve üründe kısa devreye veya hasara neden olabilir.
• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.
• Motora doğrudan su tutmayın.
• Yaprak, çim ve kirleri gidermek için fırça kullanın.

Aküyü ve akü şarj cihazını temizleme

UYARI: Aküyü veya akü şarj cihazını suyla temizlemeyin.

UYARI: Aküyü temizlemek için kimyasal maddeler kullanmayın.

• Aküyü akü şarj cihazına yerleştirmeden önce akünün ve akü şarj cihazının temiz ve kuru olduğundan emin olun.
• Akü terminallerini basınçlı hava ile temizleyin veya yumuşak ve kuru bir bez ile silin.
• Akü ve akü şarj cihazının yüzeylerini yumuşak ve kuru bir bezle temizleyin.

Tutma yeri yükseklik ayarı kolunun çevresindeki alanı temizleme

- Yaprak, çim ve kirleri gidermek için fırça kullanın. (Şek. 33)

Kesme donanımını kontrol etme

UYARI: Yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin.

UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.

2. Hasarlı veya kör olup olmadığını anlamak için bıçağa bakın.

Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın.

Bıçağı değiştirme

Bkz. Teknik veriler sayfada: 441 bölümüne başvurun.

UYARI: Bıçağı değiştirirken parmaklarınızın yaralanmasını önlemek için bıçağı bir tahta parçasıyla sabitleyin. Motor kapalıyken bıçak hareket ettirilebilir ve parmaklarınız, bıçak ile sabit parçalar arasında sıkışabilir.

1. Bıçağı bir tahta parçasıyla sabitleyin. (Şek. 34)
2. Biçak civatasını, rondelayı ve biçağı çıkarın. (Şek. 35)
3. Biçak desteğinde ve biçak civatasında hasar olup olmadığını kontrol edin.
4. Motor milini inceleyip bükülmediğinden emin olun.
5. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesme kapağı yönüne doğrultun. (Şek. 36)
6. Bıçağın, motor milinin orta kısmıyla hizalandığından emin olun.
7. Bıçağı bir tahta parçasıyla sabitleyin. Rondelayı takıp cıvatayı 23–28 Nm'lik torkla sıkın. (Şek. 37) (Şek. 35)
8. Bıçağı elinizle çekerek döndürün ve serbestçe döndüğünden emin olun.

UYARI: Ağır hizmet tipi eldiven kullanın. Biçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Bıçağı test etmek için ürünü çalıştırın. Biçak doğru bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır.

Sorun giderme

Akü

Aküdeki LED Neden Çözüm
Yeşil LED yanıp sönl-yor.	Akü voltajı düşüktür. Aküyü şarj edin. Bkz.	Aküyü şarj etme sayfada: 436.
Akü hata LED'i yanıp sönluyor.	Akü kullanılamayacak kadar soğuk ya da si-caktır.	Akünün soğumasını bekleyin veya ısınması için kapalı meka-na taşıyın. Akü doğru sıcaklığa geldiğinde tekrar kullanılabilir. Üründeki aküyü yalnızca ortam sıcaklığı 5°C - 40°C arasında olduğunda kullanın.
	Akü boştur. Aküyü şarj edin. Bkz.	Aküyü şarj etme sayfada: 436.
Akü hata LED'i yanıyor. Kalıcı akü hatası vardır. Husqvarna servis bayiniz ile iletişime geçin.

Akü şarj cihazı

Akü şarj cihazındaki LED	Neden Çözüm
Hata LED'i yanıyor veya yanıp sönyor.	Akü şarj cihazı kullanı-lamayacak kadar soğuk ya da sıcaktır.	Akü şarj cihazının soğumasını bekleyin veya ısınması için ka-palı mekana taşıyın. Akü şarj cihazı doğru sıcaklığa geldiğinde tekrar kullanılabilir. Akü şarj cihazını yalnızca ortam sıcaklığı 5^ - 40^ arasında olduğunda kullanın.
	Diğer hatalar. Husqvarna	servis bayiniz ile iletişime geçin.

Çim biçme makinesi

Uyarı göstergesi (hata LED'i) akü kapağının altında bulunur.

Sorun	Hata LED'inde yanıp sönme sayısı	Neden Çözüm
Hata LED'i yanıp sö- nüyor. Ürün düzgün calışmıyor.	5	Bıçak tıkalı.	Yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin. Aküyü çıkarın ve en az 5 saniye bekleyin. Olası engelleri kaldırın ve bıçağın serbestçe dönebildiğinden emin olun. Sorun devam ederse Husq- varna servis bayinizle görüşün.
		Motor devri çok düşü- yor ve motor duruyor.	Kesim yüksekliğini artırın. Bkz. Kesim yüksekliğini ayar- lama sayfada: 435.
	10	Motor denetleyicisi çok sıcak.	Motoru durdurun ve soğuyana kadar bekleyin.
Hata LED'i yanıp sö- nüyor. Ürün duruyor.	0	Akü konektörü arıza- sı.	Akü konektörünü kontrol edin.
	3	Motorda aşırı yüklen- me var.	Kesim yüksekliğini artırın. Bkz. Kesim yüksekliğini ayar- lama sayfada: 435.
	8 Akünün gücü zayıf. Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada: 436.
	9	Akü hatası oluştu ve- ya akü sinyali yok.	Aküyü ürüne doğru şekilde yerleştirin ve akü konektörü- nü kontrol edin. Aküdeki hata LED'i yanıp sönüyorsa: Bkz. Akü sayfada: 439.
	12	Hatalı çalıştırma pro- sedürü. Motor çalış- madan önce motor fren kolu devreye alınmıştır.	Motor fren kolunu serbest bırakın ve yaklaşık 5 saniye bekleyin. Ürünü çalıştırmak için motor fren kolunu tekrar aşağı itin.
Diğer hatalar.	Başka hatalar oluşursa güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve Husqvarna servis bayinizle görüşün.

Taşıma, depolama ve atma

Giriş

UYARI: Taşima ve depolama sırasında yanlışlıkla çalışmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin.

Ürünü taşıma konumuna getirme

1. Yükseklik ayarı kolunu ayağınızla itin. (Şek. 38)
2. Tutma yerini yukarı çekin ve yükseklik ayar kolunu oluktan dışarı çekin.
3. Tutma yerini, son konuma ulaşana kadar ileri doğru katlayın. (Şek. 39)
4. Yükseklik ayarı kolunu kesme kapağına doğru katlayın. (Şek. 40)
5. Tutma yeri düğmelerini serbest bırakın. (Şek. 41)
6. Üst tutma yerini geriye doğru katlayın. (Şek. 42)

Taşıma

• Ürün içindeki Lityum iyon aküler Tehlikeli Maddeler Kanunu gerekliliklerine tabidir.
• Ticari amaçlı taşımalarda, paketteki ve etiketlerdeki özel gerekliliklere uyulmalıdır.

• Ürünü taşıma için hazırlarken tehlikeli malzeme yönetmeliklerine uyduğunuzdan emin olun. Yerel yönetmelikler uygulanabilir.

• Ürünü taşırken aküyü kesinlikle çıkarın.

• Akü konektörlerine bant yapıştırın ve taşıma sırasında akünün hareket edemeyeceğinden emin olun.
• Taşıma sırasında ürünü bağlayın.

Saklama

• Depolamadan önce ürünün soğumasını bekleyin.
• Ürünü depolarken aküyü kesinlikle çıkarın.
• Kazaları önlemek için depolama sırasında akünün ürüne bağlı olmadığından emin olun.
• Akü şarj cihazını kapalı ve kuru bir alanda tutun.
• Aküyü ve akü şarj cihazını, nem veya don olmayan kuru bir alanda tutun.
• Depolama sırasında aküyü şarj cihazından ayırın.
• Aküyü, statik elektrik oluşabilecek yerlerde tutmayın. Aküyü metal bir kutuda tutmayın.
• Ürünü, ortam sıcaklığının -10°C ile 40°C arasında olduğu bir yerde tutun.
• Aküyü, ortam sıcaklığının 5°C ile 25°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.
• Akü şarj cihazını, ortam sıcaklığının 5°C ile 45°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.

• Uzun süreli depolamadan önce akünün %30 - %50 dolu olduğundan emin olun.

• Ürünü, aküyü ve akü şarj cihazını, çocukların ve onaylı olmayan kişilerin erişemeyeceği kilitli bir alanda tutun.

• Ürünü temizleyin ve çim toplama sepetinin boş olduğundan emin olun.
• Bu kullanım kılavuzunda verilen bakım prosedürlerini gerçekleştirin. Bkz. Bakım takvimi sayfada: 437.
• Ürünü uzun süre depolamadan önce ürüne eksiksiz bir bakım yapın.

Atma

Ürün veya ürün ambalajı üzerinde bulunan semboller, bu ürünün evsel atık olarak değerlendirilemeyeceğini

belirtir. Elektrikli ve elektronik ekipman, kurtarma için uygun bir geri dönüşüm istasyonuna gönderilmelidir.

Bu ürüne doğru önemin verilmesini sağlayarak, çevreye ve insanlara olabilecek potansiyel negatif etkisini önlemeye yardımcı olabilirsiniz, aksi takdirde bu ürünün yanlış atık yönetimi durumunda negatif etkiler meydana gelebilir. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için belediyenize, mahallenizdeki atık hizmetine veya ürünü satın aldığınız mağazaya danışın.

(Şek. 43)

Teknik veriler

	LB 144i
Kesim motoru
Motor tipi BLDC (fırçasız) 36 V
Motor devri – SavE, dev/dak. 2600/dak
Motor devri – Nominal, dev/dak 3200/dak
Motor devri – Yüksek yük, dev/dak 3500/dak
Motor çıkışı – maks. kW 0,9
Motor çıkışı – Nominal, kW 0,75
Tahrik motoru
Motor çıkışı – Nominal, kW Geçerli değil
Kendi kendine yürüme hızı, km/sa Geçerli değil
Devir ayar seviyeleri Geçerli değil
Ağırlık
Ağırlık (akü olmadan), kg 15,5
Ağırlık (1 adet BLi30 ile), kg 17,5
Akü
Akü tipi Husqvarna Akü Serisi
Akü çalışma süresi
Bir adet Husqvarna 7,5 Ah akü (Bli30) ile birlikte SavE etkin durumdayken dakika cinsinden akü çalışma süresi (serbest çalışma).	170
Bir adet Husqvarna 7,5 Ah akü (Bli30) ile birlikte standart mod etkin durumdayken dakika cinsinden akü çalışma süresi (serbest çalışma).	135
Gürültü emisyonu ^79
Ses gücü düzeyi, ölçülmüş dB (A) 90
Ses gücü düzeyi, garantili L_WA dB (A) 92
Ses düzeyleri80
Operatörün kulağındaki ses basıncı düzeyi, dB (A) 77
Titreşim düzeyleri81
Tutma yeri, m/ sn^2	0,7
Kesme ekipmanı
Kesim yüksekliği, mm 25-75
Kesim genişliği, cm 44
Bıçak Standardı Mulch 5298073-10
Bıçak aksesuarı Geçerli değil

Onaylı aküler Tip Akü kapasitesi, Ah Voltaj, V Ağırlık, lb/kg
40-B140 Lityum iyon 4,0 36 2,6/1,2
BLi30 Lityum iyon 7,5 36 4,2/1,9

Belirtilen aküler için onaylı şarj cihazları, BLi Giriş voltajı, V	Frekans, Hz Güç, W
40-C80 100-240 50-60 68,8
QC250	220-240	50	250

Uyumluluk Bildirimi

AB Uyumluluk Bildirimi

Biz, Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel: [phone] olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktadır

Açıklama Çim Biçme Makinesi
Marka Husqvarna
Tip/Model LB 144i
Kimlik 2022 ve sonrası	tarihli seri numaraları

aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur:

Düzenleme Açıklama
2006/42/AT "makinelerle ilgili"
2014/30/AB "elektromanyetik uyumlulukla ilgili"
2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili"
2011/65/AB	"elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasıyla ilgili"

ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

Onaylanmış Kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden 2000/14/AT konsey direktifi, uyumluluk değerlendirme prosedürü: Ek VI ile uyumluluğu belgelemiştir.

Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 441.

Huskvarna, 2022-11-24

$$ \Delta \cdot 2 m $$

Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri Husqvarna AB

Teknik dokümantasyon sorumlusu

Türk ithalat şirketi daha fazla bilgi için temas edilecek:

Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş.

Suadiye Mh. Bağdat Cd. No:455/4

Kadıköy – 34740 İstanbul / Türkiye

Telefon: [phone]
