Ürün Türü	Benzinli Kendinden Tahrikli Çim Biçme Makinesi
Marka	Husqvarna
Model	KLIPPO LB 553SQe
Motor	Husqvarna HS 166AP, tek silindirli 4 zamanlı, cebri hava soğutmalı, OHV
Motor Silindir Hacmi	166 cm³
Motor Anma Gücü	2,75 kW
Motor Devri	2 900 dev/dk
Yakıt Türü	Kurşunsuz Benzin (oktan sayısı ≥ 90 RON)
Yakıt Deposu Kapasitesi	1,5 L
Yağ Deposu Kapasitesi	0,5 L
Önerilen Motor Yağı	Husqvarna SAE 30 veya SAE 10W-30
Kesme Genişliği	530 mm
Kesme Yüksekliği	28 ila 65 mm (5 kademe)
Kesme Sistemi	BioClip® (parçalama ve malçlama)
Tahrik	Kendinden tahrikli, tek hız (4,8 km/s)
Ağırlık (boş depolar)	38,5 kg
Garanti Edilen Ses Gücü Seviyesi (LWA)	96 dB(A)
Kulakta Ses Basıncı Seviyesi	83 dB(A)
Titreşim Seviyesi (tutamak)	3,4 m/s²
Bıçak	Parçalayıcı 53 cm (ref. 2956732-20)
Buji	Husqvarna HQT-7, elektrot aralığı 0,7-0,8 mm
Titreşim Önleme Sistemi	Evet (gidonda 4 adet)
Ayarlanabilir Tutamak	Evet (2 konum)
Kesme Kapağı	Entegre parçalayıcı kapatıcılı

Sık sorulan sorular - KLIPPO LB 553SQe HUSQVARNA

Husqvarna KLIPPO LB 553SQe çim biçme makinesi nasıl çalıştırılır?

Ateşleme kablosunun bujiye bağlı olduğundan emin olun. Yakıt vanasını açın. Motor freni kolunu gidona tutun, ardından marş kablosunu direnç hissedene kadar yavaşça çekin, sonra motoru çalıştırmak için hızlıca çekin.

Kesme yüksekliği nasıl ayarlanır?

Karterin yanında bulunan kesme yüksekliği kolunu kullanın. Kolu arkaya doğru iterek yüksekliği artırın (65 mm'ye kadar), öne doğru iterek azaltın (28 mm'ye kadar). 5 kademe mevcuttur.

Hangi tip motor yağı kullanılmalı ve seviye nasıl kontrol edilir?

Husqvarna SAE 30 veya SAE 10W-30 yağı kullanın. Biçme makinesini düz bir zemine yerleştirin, çubuğu çıkarın, temizleyin, tamamen yerine takın, ardından seviyeyi okumak için çıkarın. Gerekirse tamamlayın.

Kesme bıçağı nasıl değiştirilir?

Ateşleme kablosunu çıkarın. Bıçağı tahta bir blokla bloke edin. Bıçak cıvatasını, yaylı rondelayı ve bıçağı sökün. Yeni bıçağı kesici kenarı kesme kapağına bakacak şekilde takın. Cıvatayı 70 Nm'ye sıkın.

Hava filtresi nasıl temizlenir?

Hava filtresi kapağını çıkarmak için tırnaklara basın. Kağıt filtreyi ve sünger filtreyi çıkarın. Kağıt filtreyi sert bir yüzeye vurun veya basınçlı hava kullanın. Desteği nemli bir bezle temizleyin. İyi sızdırmazlık sağlayarak yeniden takın.

Önemli güvenlik talimatları nelerdir?

Kapalı ayakkabı ve uzun pantolon giyin. Kişileri ve hayvanları uzak tutun. Asla >15° eğimde biçmeyin. Herhangi bir ayar veya bakım öncesinde motoru durdurun. Ürünü motor çalışırken asla gözetimsiz bırakmayın.

Buji nasıl bakım yapılır?

Motor çalışmakta zorluk çekiyorsa bujiyi kontrol edin. Elektrotları temizleyin ve aralığı 0,7-0,8 mm'ye ayarlayın. Buji aşınmışsa değiştirin. Yalnızca Husqvarna HQT-7 bujisi kullanın.

BioClip sistemi nasıl kullanılır?

BioClip sistemi kesilmiş çimleri hızla ayrışan ve çimi gübreleyen ince parçacıklara dönüştürür. En iyi malçlama için düzenli olarak biçin ve çim boyunun üçte birinden fazlasını kesmeyin.

Çim biçme makinesi nasıl taşınır ve saklanır?

Uzun süreli saklama öncesinde yakıt deposunu boşaltın. Taşıma sırasında biçme makinesini sabitleyin. Kuru, dondan korunaklı ve çocukların erişemeyeceği bir yerde saklayın. Yakıt için onaylı kaplar kullanın.

Çim biçme makinesi anormal şekilde titrerse ne yapmalı?

Motoru hemen durdurun ve ateşleme kablosunu çıkarın. Bıçağın hasarlı veya dengesiz olmadığını kontrol edin. Bıçak yuvasını ve motor milini kontrol edin. Gerekirse Husqvarna yetkili servisine yaptırın.

KULLANIM KILAVUZU KLIPPO LB 553SQe HUSQVARNA

TR Kullanım kılavuzu

Taşıma, depolama ve atma.... 349

Teknik veriler.... 350

Uyumluluk Bildirimi.... 352

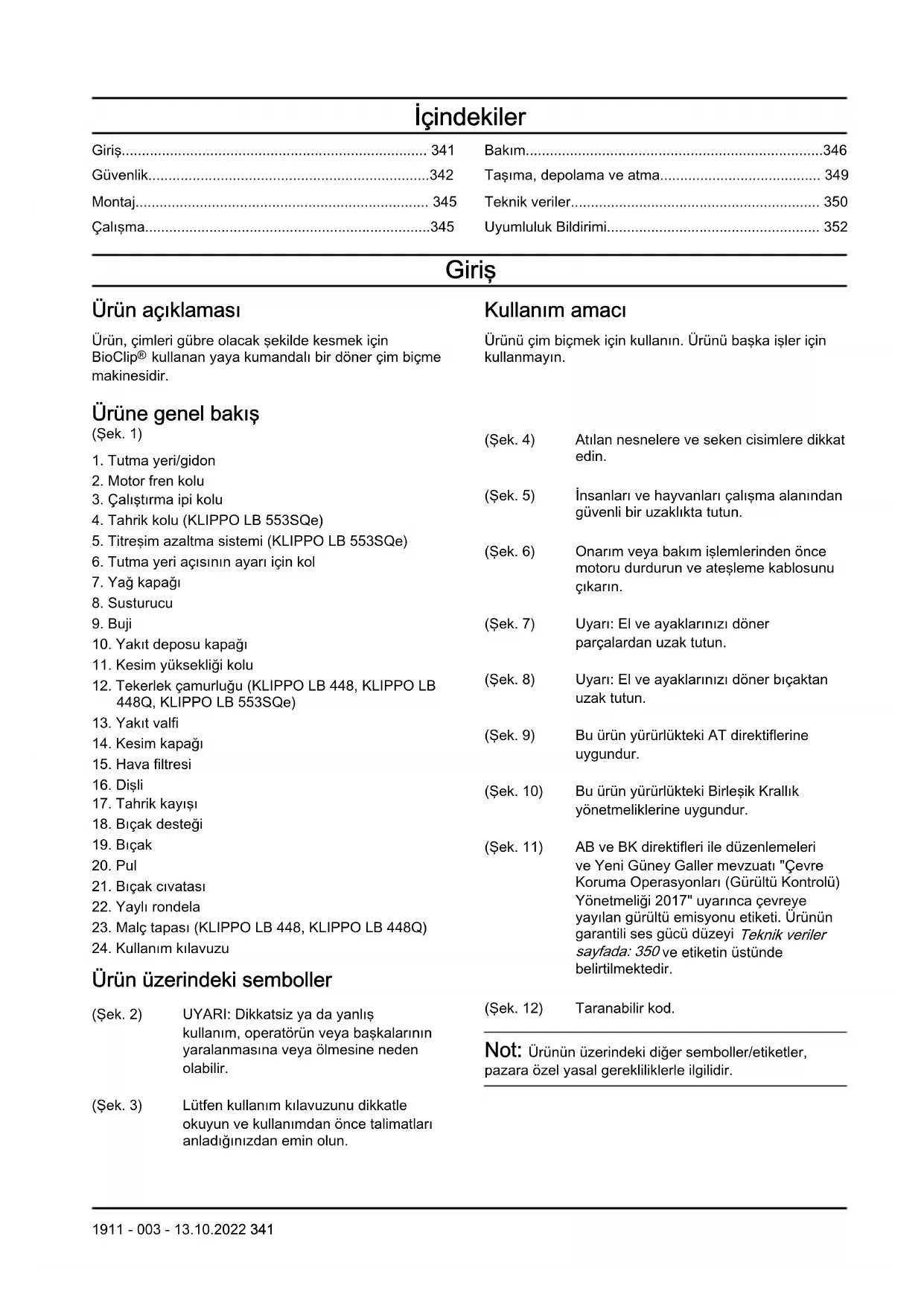

Giriş,

Ürün açıklaması

Ürün, çimleri gübre olacak şekilde kesmek için BioClip® kullanan yaya kumandalı bir döner çim biçme makinesidir.

Ürüne genel bakış

(Şek. 1)

1. Tutma yeri/gidon

2. Motor fren kolu

3. Çalıştırma ipi kolu

4. Tahrik kolu (KLIPPO LB 553SQe)

5. Titreşim azaltma sistemi (KLIPPO LB 553SQe)

6. Tutma yeri açısının ayarı için kol

7. Yağ kapağı

8. Susturucu

9. Buji

10. Yakıt deposu kapağı

11. Kesim yüksekliği kolu

12. Tekerlek çamurluğu (KLIPPO LB 448, KLIPPO LB 448Q, KLIPPO LB 553SQe)

13. Yakıt valfi

14. Kesim kapağı

15. Hava filtresi

16. Dişli

17. Tahrik kayışı

18. Bıçak desteği

19. Biçak

20. Pul

21. Biçak civatası

22. Yaylı rondela

23. Malç tapası (KLIPPO LB 448, KLIPPO LB 448Q)

24. Kullanım kılavuzu

Ürün üzerindeki semboller

(Şek. 2) UYARI: Dikkatsiz ya da yanlış kullanım, operatörün veya başkalarının yaralanmasına veya ölmesine neden olabilir.

(Şek. 3) Lütfen kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun.

Kullanım amacı

Ürünü çim biçmek için kullanın. Ürünü başka işler için kullanmayın.

(Şek. 4) Atılan nesnelere ve seken cisimlere dikkat edin.

(Şek. 5) İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun.

(Şek. 6) Onarım veya bakım işlemlerinden önce motoru durdurun ve ateşleme kablosunu çıkarın.

(Şek. 7) Uyarı: El ve ayaklarını zı döner parçalardan uzak tutun.

(Şek. 8) Uyarı: El ve ayaklarını döner biçaktan uzak tutun.

(Şek. 9) Bu ürün yürürlükteki AT direktiflerine uygundur.

(Şek. 10) Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur.

(Şek. 11) AB ve BK direktifleri ile düzenlemeleri ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonu etiketi. Ürünün garantili ses gücü düzeyi Teknik veriler sayfada: 350 ve etiketin üstünde belirtilmektedir.

(Şek. 12) Taranabilir kod.

Not: Ürünün üzerindeki diğer semboller/etiketler, pazara özel yasal gerekliliklerle ilgilidir.

Ürün üzerindeki etiket, sadece Avustralya ve Yeni Zelanda için geçerlidir

(Şek. 13)

El ve ayaklarını zı döner biçaktan uzak tutun.

Avrupa V Emisyonları

UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar.

Ürün sorumluluğu

Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,
• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,
• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,
• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz.

Güvenlik

Güvenlik tanımları

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.

Genel güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.
• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.
• Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağını dan emin değişeniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.

• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.

• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.

• Kullanım kılavuzunun içindekileri okuyup anladığından emin olmadan kimsenin ürünü kullanmasına izin vermeyin.
• Ürünü, bir çocuğun kullanmasına izin vermeyin.
• Çocukları çalışma alanından uzakta tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.
• Talimatlar hakkında bilgisi olmayan birinin ürünü kullanmasına izin vermeyin.
• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.
• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.
• Arızalıysa ürünü kullanmayın.
• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın.
• Motor devir kontrolü ayarını değiştirmeyin.

Çalışma alanı güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanmadan önce çalışma alanındaki dal, çalı çırkı ve taş gibi nesneleri alın.
• Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun.

• Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.

• Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.

• Kök, taş, çalı çirpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.
• Eğimli yerlerde çim kesmek tehlikeli olabilir. Ürünü 15°'den daha eğimli zeminlerde kullanmayın.
• Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.
• Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun.

Çalışma güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.
• Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 343.
• Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.
• Ürünü hiçbir zaman kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Motordan çıkan egzoz dumanları sıcakır ve yangın çıkmasına neden olabilecek kıvılcımlar içerebilir.
• Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan birçok gevşeyerek yaralanmanızna neden olabilir.
• Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir biçak gevşemesi riskine neden olabilir.
• Biçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Ateşleme kablosunu bujiden ayırın. Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.
• Motor çalıştırıldığında motor fren kolunu hiçbir zaman sürekli olarak kola takmayın.
• Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.
• Ürünü çalıştırırken her zaman arkasında durun.
• Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarını döner biçaklardan uzakta tutun.
• Motor çalışırken ürünü yatırmayın.
• Ürünü arkaya doğru çekerken dikkatli olun.
• Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekirse önce motoru durdurun ve ateşleme kablosunu bujiden ayırın.
• Ürünü kullanırken arkaya doğru yürümeyin.

• Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.

• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.

• Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.
• Motor çalışırken ürünün hiçbir zaman görüş alanından çıkmasına izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun.

Kullanım için güvenlik talimatları

Kişisel koruyucu ekipman

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.
• Gürültü düzeyi 85 dB'den fazlaysa kulaklık koruma ekipmanı kullanın.
• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.
• Kalın, uzun pantolonlar giyin.
• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın.

Ürünün üzerindeki güvenlik aletleri

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.
• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktınızla görüşün.

Kesme kapağını kontrol etme

Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

- Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin.

Motor fren kolu

Motor fren kolu, motoru durdurur. Motor fren kolu bırakıldığında motor durur.

Motor freninde inceleme yapmak için motoru çalıştırıp motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı Husqvarna servis noktasına ayarlatın.

(Şek. 14)

UYARI: Titreşime aşırı ölçüde maruz kalmak, dolaşım bozukluğu olan kişilerde dolaşım veya sinir sistemi hasarına yol açabilir. Titreşime aşırı maruz kalma belirtileri gösteriyorsanız tıbbi yardım alın. Bu belirtiler arasında uyuşma, his kaybı, karıncalanma, iğnelenme, acı, güç kaybı, cilt renginde veya durumunda değişiklik bulunmaktadır. Bu belirtiler çoğunlukla parmaklarda, ellerde veya bileklerde ortaya çıkar.

Titreşim azaltma sistemi, çalışma sırasında tutma yerindeki titreşimi azaltır.

Kesme kapağı ve gidondaki çelik boru, titreşimi azaltır. KLIPPO LB 553SQe modelinde ayrıca gidona takılı 4 adet titreşim azaltma birimi vardır.

- Gidonu ve titreşim azaltma birimlerini kontrol edip hasarlı olmadıklarından emin olun. (Şek. 15)

Kayış koruyucusunu kontrol etme (KLIPPO LB 553SQe)

Kayış koruyucusu, yaralanma riskini azaltır ve kopan hareket kayışının fırlamasını önler.

- Kayış koruyucusunda hasar olmadığından ve doğru şekilde takıldığından emin olun. (Şek. 16)

Susturucu

Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanlarını operatörden uzağa gönderir.

Susturucu yoksa veya arızalıysa ürünü kullanmayın. Arızalı bir susturucu, gürültü düzeyini ve yangın riskini artırır.

UYARI: Susturucu kullanım sırasında, kullanım sonrasında ve motor rölantide çalışıyorken çok sıcak olur. Yangını önlemek için yanıcı malzemelerin ve/veya dumanların yakınında dikkatli olun.

Susturucuyu kontrol etme

- Düzgün takıldığından ve hasarlı olmadığından emin olmak için susturucuyu düzenli olarak kontrol edin.

Yakıt güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

- Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin.

- Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.
• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.
• Yakıtlə uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.
• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.
• Yakıtın veya motorun yakınında sigara içmeyin.
• Yakıtın veya motorun yakınına sıcak nesneler koymayın.
• Motor açıklken yakıt eklemyin.
• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.
• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.
• Kapalı bir alanda motora yakıt eklemyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.
• Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır.
• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunu konumdan en az 3 m/10 ft uzağa taşıyın.
• Yakıt tankını tamamen doldurmayın. İsı yakıtın genleşmesine neden olur. Yakıt tankının üst kısmında boşluk bırakın.

Bakım için güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın.
• Ürün üzerinde bakım yapmadan önce motoru durdurup ateşleme kablosunu bujiden çıkarın.
• Kesme donanımı üzerinde bakım yaparken koruyucu eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.
• Üretici tarafından onaylanmamış aksesuarlar ve ürün değişiklikleri, ciddi yaralanmalara veya ölüme neden olabilir. Ürünü değiştirmeyin. Her zaman üretici tarafından onaylanmış aksesuarları kullanın.
• Bakım işlemi doğru ve düzenli şekilde yapılmadığı takdirde yaralanma ve ürün hasarı riski artar.
• Bakım işlemini yalnızca kullanıcı kılavuzunda belirtildiği şekilde gerçekleştirin. Diğer tüm servis ve bakım işlemleri, onaylı Husqvarna servis noktası tarafından yapılmalıdır.
• Ürün üzerindeki servis işlemlerini düzenli olarak Husqvarna servis noktasına yaptırın.

Montaj

Giriş

UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlamalısınız.

UYARI: Ürünün montajını yapmadan önce buji kablosunu bujiden çıkarın.

Tutma yerini monte etme ve ayarlama

1. Tutma yeri somununu ve rondelayı üst tutma yerindeki plakadan çıkarın.
2. Üst tutma yerini alt tutma yerinin üzerine yerleştirin.

DİKKAT: Kabloların takılmadığından veya hasar görmediğinden emin olun.

1. Rondelayı ve tutma yeri somununu takın. (Şek. 17)

2. Ürünü duvar yakınında çalıştırdığınızda iyi bir çalıştırma konumu için tutma yerini yana çevirin. (Şek. 18)

3. Tutma yerini uygun yüksekliğe ayarlayın

a) KLIPPO LB 448, KLIPPO LB 448Q: Tutma yerini dikey olarak ayarlamak için gövde üzerindeki ayar tekerlerini çevirin. (Şek. 19)
b) KLIPPO LB 442Q: Somunu gevşetin ve tutma yerini dikey olarak ayarlayın. Tutma yerini doğru konuma getirdikten sonra somunu sıkın. (Şek. 20)
c) KLIPPO LB 553SQe: Tutma yeri ayar mafsalını kaldırın ve tutma yerini ileriye ya da geriye doğru hareket ettirerek tutma yeri yüksekliğini ayarlayın. Tutma yeri yüksekliği 2 farklı konuma ayarlanabilir. (Şek. 21)

Malç tapasını monte etme (KLIPPO LB 448, KLIPPO LB 448Q)

1. Buji yukarıda olacak şekilde ürünü geriye doğru eğin.
2. Malç tapasının pimlerini kesme kapağının iç tarafından deliklere doğru yerleştirin. (Şek. 22)
3. Malç tapasının vidalarını kesme kapağının dış tarafından takın. (Şek. 23)

Çalışma

Giriş

UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız.

Husqvarna Connect

Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar:

• Ayrıntılı ürün bilgileri.
• Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin.
2. Husqvarna Connect uygulamasında kaydolun.
3. Ürünü bağlamak ve kaydettirmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

Ürünü çalıştırmadan önce

1. Kullanım kılavuzunu dikkatle okuyun ve talimatları anladığınızdan emin olun.

2. Doğru bir şekilde takılıp ayarlandığından emin olmak için kesme donanımını inceleyin. Bkz. Kesme donanımını kontrol etme sayfada: 347.

3. Yakıt tankını doldurun. Bkz. Yakıt doldurma sayfada: 345.
4. Yağ tankını doldurun ve yağ seviyesini kontrol edin. Bkz. Yağ seviyesini kontrol etme sayfada: 348.

Yakıt doldurma

Varsa düşük emisyonlu/alkilat benzin kullanın. Düşük emisyonlu/alkilat benzin yoksa kaliteli kurşunsuz benzin veya oktan numarası 90'ın altında olmayan kurşunlu benzin kullanın.

DİKKAT: Oktan numarası 90 RON (87 AKI) değerinin altında olan benzin kullanmayın. Bu, üründe hasara neden olabilir.

1. Basıncı tahliye etmek için yakıt tankı kapağını yavaşça açın.
2. Yakıt bidonuyla yavaşça doldurun. Yakıt dökerseniz bezle silin ve kalan yakıtı kurumaya bırakın. (Şek. 24)

3. Yakıt tankı kapağının çevresini temizleyin.

4. Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır.

5. Çalıştırmadan önce ürünü, yakıt tankını doldurduğunu konumdan en az 3 m (10 ft) uzağa taşıyın.

Kesme yüksekliğini ayarlama

Kesme yüksekliği KLIPPO LB 442Q için 4 seviyede, KLIPPO LB 553SQe için 5 seviyede ve KLIPPO LB 448, KLIPPO LB 448Q için 6 seviyede ayarlanabilir.

1. Kesme yüksekliğini artırmak veya azaltmak için kesme yüksekliği kolunu hareket ettirin.
   a) KLIPPO LB 442Q, KLIPPO LB 448, KLIPPO LB 448Q için kesme yüksekliğini artırmak amacıyla kesme yüksekliği kolunu ileriye hareket ettirin. Kesmeyi azaltmak için kesme yüksekliği kolunu arkaya getirin (Şek. 25)
   b) KLIPPO LB 553SQe için kesme yüksekliğini artırmak amacıyla kesme yüksekliği kolunu geriye hareket ettirin. Kesmeyi azaltmak için kesme yüksekliği kolunu öne getirin (Şek. 26)

DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir.

Ürünü çalıştırma

1. Ateşleme kablosunun bujiye bağlandığından emin olun.
2. Yakıt valfini açın. (Şek. 27)
3. Ürünün arkasında durun.
4. Motor fren kolunu tutma çubuğunun karşısında tutun. (Şek. 28)
5. Çalıştırma ipinin kolunu sağ elinizle tutun.
6. Çalıştırma ipini bir miktar direnç hissedene kadar yavaşça çekin.
7. Motoru çalıştırmak için kuvvetlice çekin.

UYARI: Çalıştırma ipini elinize dolamayın.

DİKKAT: Çalıştırma ipini tamamen uzatmayın. Çalıştırma ipi çekilmiş durumdayken çalıştırma ipi kolunu serbest bırakmayın.

Ürünü durdurma

• Sadece tahriki durdurmak için motor freni kolunu kısa bir mesafe serbest bırakın.
• Motoru durdurmak için motor freni kolunu tamamen serbest bırakın.
• Yakıt valfini kapatın. (Şek. 29)

Tekerleklerde tahrikin kullanılması (KLIPPO LB 553SQe)

• Tahrik kolunu aşağı itin. (Şek. 30)
- Ürünü geriye doğru çekmeden önce tahriki devre dışı bırakın ve ürünü yaklaşık 10cm ileri itin.
- Örneğin bir engele yaklaştığınızda tahriki devre dışı bırakmak için motor freni kolunu kısa bir mesafe serbest bırakın.

İyi sonuç alma

• Her zaman keskin biçak kullanın. Kör biçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin biçak kör biçaktan daha az güç kullanır.
• Çim boyunun ½'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.
• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin.
• Kesme kapağını temiz tutun. Kesme kapağının iç tarafından çim ve kir birikmesi kesme performansını zayıflatabilir. Bkz. Ürünün dış kısmını temizleme sayfada: 347.

Bakım

Giriş

UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamınız gerekir.

Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin.

Daha ayrıntılı bilgi için bkz. www.husqvarna.com.

Bakım takvimi

Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmıyorsa aralıklar değişir.

* işaretli bakım için şu bölümdeki talimatlara bakın: Ürünün üzerindeki güvenlik aletleri sayfada: 343.

Bakım Günlük Haftalık Aylık
Genel inceleme yapma X
Yağ seviyesini inceleme X
Ürünü temizleme X
Hava filtresini temizleme X
Kesme ekipmanını inceleme X
Kesme kapağını inceleme* X
Motor fren kolunu inceleme* X
Susturucuyu inceleme* X
Bujiyi inceleme X
Tahrik kayışında hasar olup olmadığını kontrol etme X
Dişli kovanını temizleme X
KLIPPO LB 448 için. Yağ değişimi (ilk kullanımda 5 saatten sonra, daha sonra her 25 saatlik kullanımda ve yılda bir)			X
KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe için. Yağ değişimi (ilk kullanımda 5 saatten sonra, daha sonra her 50 saatlik kullanımda ve yılda bir)			X
Hava filtresini değiştirme X
Yakıt sistemini inceleme X
Tahriki inceleme ve ayarlama (kavrama kablosu)			X

Genel denetim yapma

- Ürünün üzerindeki tüm somun ve vidaların doğru şekilde sıkıldığından emin olun.

Ürünün dış kısmını temizleme

• Yaprak, çim ve kirleri gidermek için fırça kullanın.
• Motorun üst kısmındaki hava girişinin kapanmadığından emin olun.
• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.
• Ürünü temizlemek için su kullanıyorsanız suyu doğrudan motorun üzerine akıtmayın.

Hareket kayışını kontrol etme ve dişli kovanını temizleme (KLIPPO LB 553SQe)

1. Kayış koruyucusundaki vidaları çıkarın. (Şek. 16)
2. Kayış koruyucusunu öne doğru çekip çıkarın. (Şek. 31)
3. Hareket kayışı ve kayış makarasında hasar olup olmadığını kontrol edin.
4. Dişli kovanındaki yaprak, çim ve kirleri almak için fırça kullanın. (Şek. 32)

Kesme kapağının iç yüzeyini temizleme

1. Ürünü susturuculu yanı alta gelecek şekilde yerleştirin.

DİKKAT: Ürün hava filtresi alta gelecek şekilde yerleştirilirse motor hasar görebilir.

1. Kesme kapağının iç yüzeyini hortum kullanarak suyla yıkayın.

Kesme donanımını kontrol etme

UYARI: Kazara çalışmayı önlemek için ateşleme kablosunu bujiden ayırın.

UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.

2. Hasarlı veya kör olup olmadığını anlamak için bıçağa bakın.

Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın.

Bıçağı değiştirme

1. Bıçağı bir tahta parçasıyla kilitleyin. (Şek. 33)
2. Biçak civatasını, yaylı rondelayı ve biçağı çıkarın. (Şek. 34)
3. Biçak desteğinde ve biçak civatasında hasar olup olmadığını kontrol edin.

a) Bıçağı veya biçak desteğini değiştirirseniz biçak civatasını, yaylı rondelayı ve sürtünme rondelasını da değiştirin.

1. Bükülmediğinden emin olmak için motor milini inceleyin.
2. Yeni bıçağı taktığınızda, bıçağın bükülmüş uçlarının kesme kapağının yönünde olduğundan emin olun. (Şek. 35)
3. Sürtünme rondelasını ve biçağı biçak desteğine yerleştirin. (Şek. 36)
4. Bıçağın, motor milinin orta kısmıyla hizalandığından emin olun. (Şek. 37)
5. Bıçağı ahşap bir blokla kilitleyin. (Şek. 38)
6. Yaylı rondela takın ve civatayı 70 Nm'lik torkla sıkın. (Şek. 39)
7. Bıçağı elinizle çekerek döndürün ve serbestçe döndüğünden emin olun.

UYARI: Koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Bıçağı test etmek için ürünü çalıştırın. Biçak doğru bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır.

Yağ seviyesini kontrol etme

DİKKAT: Yağ seviyesinin çok düşük olması motora zarar verebilir. Ürünü çalıştırmadan önce yağ seviyesini kontrol edin.

1. Ürünü düz bir zemine koyun.
2. Yağ çubuğu takılı yağ deposu kapağını çıkarın.

3. Yağ çubuğundaki yağı temizleyin.

4. Yağ çubuğunu yağ deposuna tamamen itin. Yağ seviyesinin doğru belirlenmesi için yağ deposu kapağını sıkın.

5. Yağ çubuğunu çıkarın.
6. Yağ çubuğundaki yağ seviyesini kontrol edin.
7. Yağ seviyesi düşükse motor yağı doldurun ve yağ seviyesini tekrar kontrol edin.

(Şek. 40)

Not: Dökülmeyi önlemek için huni kullanın.

Motor yağının değiştirilmesi

UYARI: Motor yağı, motor durdurulduktan hemen sonra çok sıcakır. Motor yağını boşaltmadan önce motorun soğumasını bekleyin. Cildinize motor yağı dökülürse sabun ve suyla temizleyin.

(Şek. 41)

1. Ateşleme kablosunu bujiden çıkarın.
2. Yağ deposu kapağını çıkarın.
3. Motor yağını boşaltın.

a) Yağ tahliye tapası bulunan modeller için: Yağ tahliye tapasının altına motor yağını alacak bir kap yerleştirin.
b) Yağ tahliye tapası bulunmayan modeller için veya yağ tahliye tapasının altına bir kap koyulamıyorsa: Bir yağ pompası (aksesuar) kullanarak yağ deposundaki motor yağını tahliye edin.

1. Şu bölümde tavsiye edilen tipte yeni motor yağı doldurun: Teknik veriler sayfada: 350.
2. Yağ seviyesini kontrol edin. Bkz. Yağ seviyesini kontrol etme sayfada: 348.

Hava filtresi

Not: Uzun süre kullanılan hava filtresi tamamen temizlenemez. Hava filtresini düzenli aralıklarla değiştirin. Hasar görmüş hava filtrelerini daima değiştirin.

Hava filtresini çıkarma ve takma (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

UYARI: Koruyucu eldivenler kullanın.

1. Hava filtresi kapağının üzerindeki klipslere bastırın.

2. Hava filtresi kapağını (A) motordan dikkatlice çıkarın.

3. Hava filtresini (B) ve köpük filtreyi (C) çıkarın. (Şek. 42)

4. Hava filtresinde hasar olup olmadığını kontrol edin. Hasar görmüş hava filtresini değiştirin.
5. Hava filtresini temizleyin ve kontrol edin. Bkz. Hava filtresini temizleme (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) sayfada: 349
6. Ters sırayla takın.

Hava filtresini temizleme (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

DİKKAT: Hava filtresi takılı değilse veya kirliyse motoru çalıştırmayın.

DİKKAT: Tamamen temizlenemiyor ya da hasarlıysa hava filtresini değiştirin. Arızalı bir hava filtresi motorda hasara neden olur.

1. Mandal tırnaklarını (A) itin, hava filtresi kapağını (B) ve hava filtresini (C) çıkarın. (Şek. 43)
2. Hava filtresini sert bir yüzeye vurun veya hava filtresinin temiz tarafından hava filtresine doğru basınçlı hava üfleyin.

DİKKAT: Kiri hava filtresinin içine iteceğinden kiri temizlemek için fırça kullanmayın.

1. Hava filtresi tutucusunu (D) ve hava filtresi kapağını nemli bir bezle temizleyin.

DİKKAT: Hava kanalına (E) kir girmediğinden emin olun.

1. Hava filtresini takın. Hava filtresinin hava filtresi tutucusuna tamamen oturduğundan emin olun.

2. Hava filtresi kapağını alttaki tırnaklardan başlayarak takın.

Hava filtresini temizleme (KLIPPO LB 448)

DİKKAT: Hava filtresi takılı değilse veya kirliyse motoru çalıştırmayın.

DİKKAT: Tamamen temizlenemiyor ya da hasarlıysa hava filtresini değiştirin. Arızalı bir hava filtresi motorda hasara neden olur.

1. Mandal tırnaklarını (A) itin, hava filtresi kapağını (B) ve hava filtresini (C) çıkarın. (Şek. 44)
2. Hava filtresini sert bir yüzeye vurun veya hava filtresinin temiz tarafından hava filtresine doğru basınçlı hava üfleyin.

DİKKAT: Kiri hava filtresinin içine iteceğinden kiri temizlemek için fırça kullanmayın.

1. Hava filtresi tutucusunu (D) ve hava filtresi kapağını nemli bir bezle temizleyin.

DİKKAT: Hava kanalına (E) kir girmediğinden emin olun.

1. Hava filtresini ürüne takın. Hava filtresinin hava filtresi tutucusuna tamamen oturduğundan emin olun.
2. Hava filtresi kapağını alttaki tırnaklardan başlayarak takın.

Bujinin kontrol edilmesi

DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.
• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun:
  a) Rölanti hızının doğru ayarlandığından emin olun.
  b) Yakıt karışımının doğru olduğundan emin olun.
  c) Hava filtresinin temiz olduğundan emin olun.
• Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz. Teknik veriler sayfada: 350. (Şek. 45)
• Gerekirse bujiyi değiştirin.

Yakıt sistemini kontrol etme

• Hasar olmadığından emin olmak için yakıt tankı kapağını ve yakıt tankı kapağının contasını inceleyin.
• Sızıntı olmadığından emin olmak için yakıt hortumunu inceleyin. Yakıt hortumu hasarlıysa bir servis noktasında değiştirilmesini sağlayın.

Taşıma, depolama ve atma

Taşıma ve saklama

- Ürün ile yakıtı taşımak ve saklamak için sızıntı veya duman olmadığından emin olun. Örneğin, elektrikli

cihazlardan veya kazanlardan kaynaklanan kıvılcım veya açık alevler yangın çıkarabilir.

• Yakıtı taşımak ve saklamak için her zaman onaylı kaplar kullanın.
• Ürünü uzun bir süre için saklama yerine koymadan önce yakıt tankını boşaltın. Yakıtı uygun bir çöp atma merkezinde bertaraf edin
• Hasar veya kaza olmasını önlemek için taşıma sırasında ürünü güvenli bir şekilde bağlayın.
• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.
• Ürünü kuru ve donmayan bir yerde tutun.

Atma

• Yerel geri dönüşüm gerekliliklerine ve geçerli düzenlemelere uyun.
• Motor yağı veya yakıt gibi kimyasalları servis merkezinde veya uygun bir atık noktasında atın.
• Ürün artık kullanılmıyorsa ürünü Husqvarna bayisine gönderin veya geri dönüşüm noktasında atın.

Teknik veriler

Teknik veriler

	KLIPPO LB 442Q	KLIPPO LB 448	KLIPPO LB 448Q	KLIPPO LB 553SQe
Motor
Marka Husqvarna Honda Husqvarna H	Husqvarna
Model HS 166AP GCVx-145 HS 166AP HS 166AP
Motor tipi	Tek silindirli, 4 Zamanlı, Basınçlı Havayla Soğutma, OHV	Tek silindirli, 4 Zamanlı, Basınçlı Havayla Soğutma, OHV	Tek silindirli, 4 Zamanlı, Basınçlı Havayla Soğutma, OHV	Tek silindirli, 4 Zamanlı, Basınçlı Havayla Soğutma, OHV
Hacim, cm ^3	166 145 166 166
Devir, dev/dak 2900 2900 2900 2900
Nominal motor çıkış gücü, kW ^131	2,75 2,7 2,75 2,75
Ateşleme Sistemi
Buji	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Elektrot boşluğu, mm 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8
Yakıt ve yağlama sistemi
Motor yağlama türü Çarpmalı yağla-ma		Çarpmalı yağla-ma	Çarpmalı yağla-ma	Çarpmalı yağla-ma
Yakıt deposu kapasitesi, litre 1,5 0,9 1,5 1,5
Yağ deposu kapasitesi, litre 0,5 0,55 0,5 0,5
Motor yağı ^132	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Ağırlık
Boş depolarla birlikte, kg 25,5 27,5 29,0 38,5
Gürültü emisyonu ^133
Ses gücü düzeyi, ölçülmüş dB (A) 92 90 93 95
Ses gücü düzeyi, garantili L_WA dB (A) 94 91 93 96
Ses düzeyleri ^134
Operatörün kulağındaki ses basıncı düzeyi, dB (A)	81 77 79 83
Titreşim düzeyleri, a_hveq^135
Tutma yeri, m/sn ^2	5,1 4,5 4,2 3,4
Kesme ekipmanı
Kesim yüksekliği, mm 34-55 30-60 30-60 28-65
Kesim genişliği, mm 420 480 480 530
Bıçak	Malç - 42 cm5028812-10	Malç - 48 cm5028813-10	Malç - 48 cm5028813-10	Malç - 53 cm2956732-20
Tahrik
Hız, km/sa. - - - 4,8

Uyumluluk Bildirimi

AB Uyumluluk Bildirimi

Biz, Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel: [phone] olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktadır

Açıklama Çim biçme makinesi

Marka Husqvarna

Tip/Model KLIPPO LB 448, KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe

Kimlik 2022 ve sonrası tarihli seri numaraları

aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur:

Direktif/Yönetmelik Açıklama

2006/42/AT "makinelerle ilgili"

2014/30/AB "elektromanyetik uyumlulukla ilgili"

2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili"

2011/65/AB "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin"

ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Onaylanmış kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. 2000/14/AT konsey direktifi, uyumluluk değerlendirme prosedürü: Ek VI ile uyumluluğu belgelemiştir.

Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 350.

Huskvarna, 2022-11-07

Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri, Husqvarna AB

Teknik dokümantasyon sorumlusu

Türk ithalat şirketi daha fazla bilgi için temas edilecek: Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş.

Suadiye Mh. Bağdat Cd. No:455/4

Kadıköy – 34740 İstanbul / Türkiye

Telefon: [phone]
