Produkttype	Selvkørende benzingræsslåmaskine
Mærke	Husqvarna
Model	KLIPPO LB 553SQe
Motor	Husqvarna HS 166AP, encylindret 4-takts, tvungen luftkøling, OHV
Motorvolumen	166 cm³
Nominel motoreffekt	2,75 kW
Motorhastighed	2.900 o/min
Brændstoftype	Blyfri benzin (oktantal ≥ 90 RON)
Brændstoftankens kapacitet	1,5 L
Olietankens kapacitet	0,5 L
Anbefalet motorolie	Husqvarna SAE 30 eller SAE 10W-30
Skærebredde	530 mm
Skærehøjde	28 til 65 mm (5 positioner)
Skæresystem	BioClip® (finslibning og mulching)
Fremdrift	Selvkørende, enkelt hastighed (4,8 km/t)
Vægt (tomme tanke)	38,5 kg
Garanteret lydeffektniveau (LWA)	96 dB(A)
Lydtryksniveau ved øret	83 dB(A)
Vibrationsniveau (håndtag)	3,4 m/s²
Kniv	Finekniv 53 cm (ref. 2956732-20)
Tændrør	Husqvarna HQT-7, afstand 0,7-0,8 mm
Anti-vibrationssystem	Ja (4 enheder på styret)
Justerbart håndtag	Ja (2 positioner)
Skærehus	Med integreret knivspjæld

Ofte stillede spørgsmål - KLIPPO LB 553SQe HUSQVARNA

Hvordan starter man Husqvarna KLIPPO LB 553SQe græsslåmaskinen?

Sørg for at tændrørskablet er tilsluttet tændrøret. Åbn brændstofventilen. Hold motorbremsens håndtag mod styret, træk derefter langsomt i startsnoren indtil du mærker modstand, træk derefter hurtigt for at starte motoren.

Hvordan justeres skærehøjden?

Brug skærehøjdehåndtaget på siden af huset. Skub håndtaget bagud for at øge højden (op til 65 mm) og fremad for at mindske den (ned til 28 mm). Der er 5 tilgængelige positioner.

Hvilken type motorolie skal bruges, og hvordan kontrolleres niveauet?

Brug Husqvarna SAE 30 eller SAE 10W-30 olie. Placer græsslåmaskinen på jævnt underlag, fjern oliepinden, rengør den, sæt den helt i igen, fjern den for at aflæse niveauet. Efterfyld om nødvendigt.

Hvordan udskiftes skærekniven?

Frakobl tændrørskablet. Bloker kniven med en træklods. Fjern knivbolten, fjederringen og kniven. Monter den nye kniv med skærekanten vendt mod skærehuset. Spænd bolten til 70 Nm.

Hvordan rengøres luftfilteret?

Tryk på tapperne for at fjerne luftfilterdækslet. Fjern papirfilteret og skumfilteret. Bank papirfilteret mod en hård overflade eller brug trykluft. Rengør holderne med en fugtig klud. Saml igen og sørg for god tætning.

Hvad er de vigtige sikkerhedsinstruktioner?

Brug lukkede sko og lange bukser. Hold mennesker og dyr væk. Klip aldrig på en skråning >15°. Stop motoren før justering eller vedligeholdelse. Lad aldrig maskinen være uden opsyn med motoren i gang.

Hvordan vedligeholdes tændrøret?

Kontroller tændrøret, hvis motoren har svært ved at starte. Rengør elektroderne og juster afstanden til 0,7-0,8 mm. Udskift tændrøret, hvis det er slidt. Brug udelukkende et Husqvarna HQT-7 tændrør.

Hvordan bruges BioClip-systemet?

BioClip-systemet omdanner det afklippede græs til fine partikler, der hurtigt nedbrydes og gøder græsplænen. For optimal mulching skal du klippe regelmæssigt og ikke klippe mere end en tredjedel af græssets længde.

Hvordan transporteres og opbevares græsslåmaskinen?

Tøm brændstoftanken før længere tids opbevaring. Sikre græsslåmaskinen under transport. Opbevar på et tørt sted, frostfrit og utilgængeligt for børn. Brug godkendte beholdere til brændstof.

Hvad gør man, hvis græsslåmaskinen vibrerer unormalt?

Stop straks motoren og frakobl tændrørskablet. Kontroller, at kniven ikke er beskadiget eller ubalanceret. Kontroller knivbeslaget og motorakslen. Få om nødvendigt repareret af et autoriseret Husqvarna værksted.

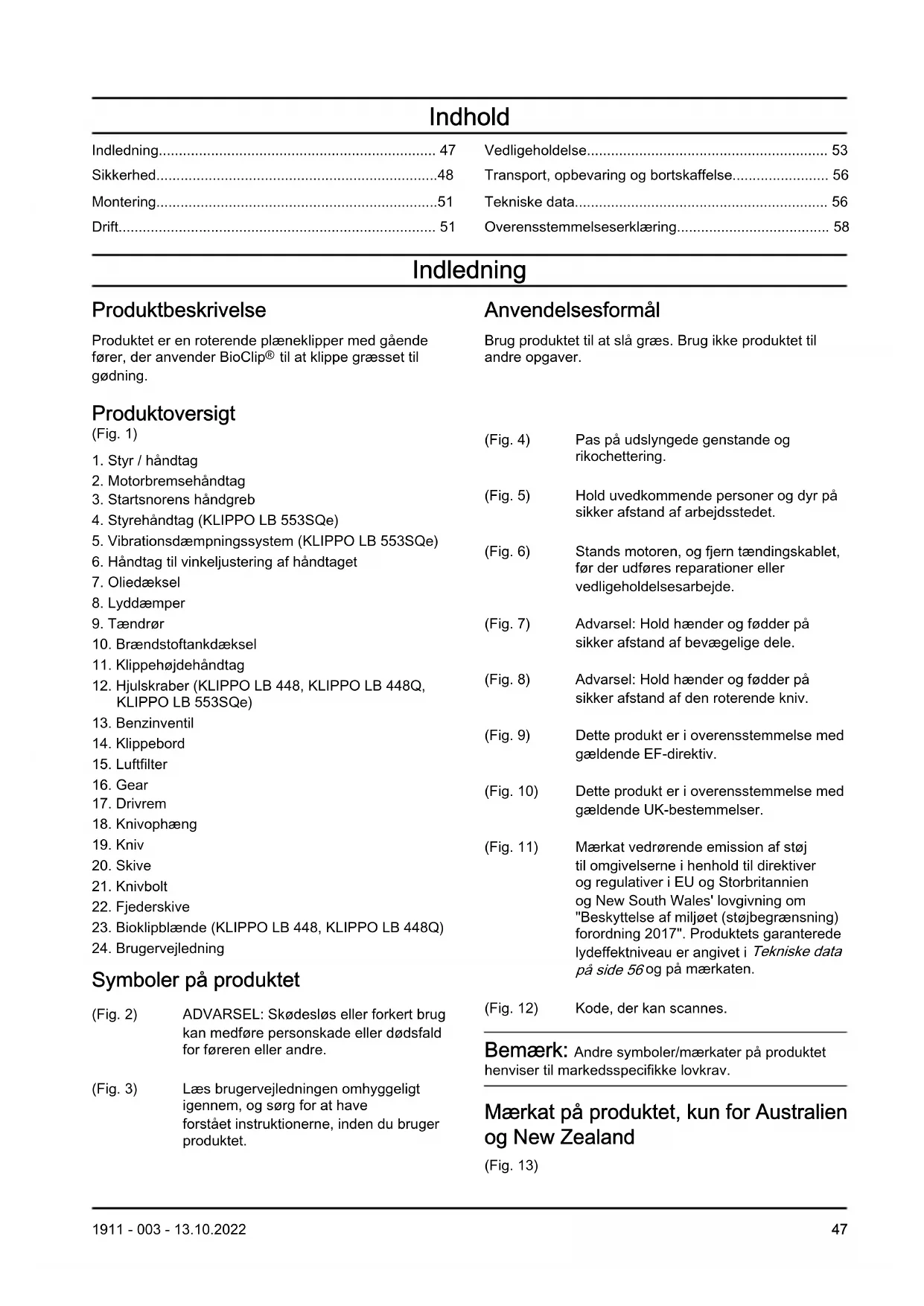

BRUGSANVISNING KLIPPO LB 553SQe HUSQVARNA

Produktet er en roterende plæneklipper med gående fører, der anvender BioClip® til at klippe græsset til gødning.

Produktoversigt

(Fig. 1)

1. Styr / håndtag

2. Motorbremsehåndtag

3. Startsnorens håndgreb

4. Styrehåndtag (KLIPPO LB 553SQe)

5. Vibrationsdæmpningssystem (KLIPPO LB 553SQe)

6. Håndtag til vinkeljustering af håndtaget

7. Oliedæksel

8. Lyddæmper

9. Tændrør

10. Brændstoftankdæksel

11. Klippehøjdehåndtag

12. Hjulskraber (KLIPPO LB 448, KLIPPO LB 448Q, KLIPPO LB 553SQe)

13. Benzinventil

14. Klippebord

15. Luftfilter

16. Gear

17. Drivrem

18. Knivophæng

19. Kniv

20. Skive

21. Knivbolt

22. Fjederskive

23. Bioklipblænde (KLIPPO LB 448, KLIPPO LB 448Q)

24. Brugervejledning

(Fig. 2) ADVARSEL: Skødesløs eller forkert brug kan medføre personskade eller dødsfald for føreren eller andre.

(Fig. 3) Læs brugervejledningen omhyggeligt igennem, og sørg for at have forstået instruktionerne, inden du bruger produktet.

Anvendelsesformål

Brug produktet til at slå græs. Brug ikke produktet til andre opgaver.

(Fig. 4) Pas på udslyngede genstande og rikochettering.

(Fig. 5) Hold uvedkommende personer og dyr på sikker afstand af arbejdsstedet.

(Fig. 6) Stands motoren, og fjern tændingskablet, før der udføres reparationer eller vedligeholdelsesarbejde.

(Fig. 7) Advarsel: Hold hænder og fødder på sikker afstand af bevægelige dele.

(Fig. 8) Advarsel: Hold hænder og fødder på sikker afstand af den roterende kniv.

(Fig. 9) Dette produkt er i overensstemmelse med gældende EF-direktiv.

(Fig. 10) Dette produkt er i overensstemmelse med gældende UK-bestemmelser.

(Fig. 11) Mærkat vedrørende emission af støj til omgivelserne i henhold til direktiver og regulativer i EU og Storbritannien og New South Wales' lovgivning om "Beskyttelse af miljøet (støjbegrænsning) forordning 2017". Produktets garanterede lydeffektniveau er angivet i Tekniske data på side 56 og på mærkaten.

(Fig. 12) Kode, der kan scannes.

Bemærk: Andre symboler/mærkater på produktet henviser til markedsspecifikke lovkrav.

Mærkat på produktet, kun for Australien og New Zealand

(Fig. 13)

Hold hænder og fødder på sikker afstand af den roterende klinge.

Euro V-emissioner

ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produkt.

Produktansvar

Som nævnt i produktansvarsbestemmelserne hæfter vi ikke for skader forårsaget af vores produkt, hvis:

• produktet er forkert repareret.
• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten
• produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.
• produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Dette produkt er farligt, hvis det bruges forkert, eller hvis du ikke er forsigtig. Personskade eller dødsfald kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne.
• Dette produkt danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.

• Vær altid forsigtig, og brug din sunde fornuft. Hvis du ikke er sikker på, hvordan produktet betjenes en særlig situation: Stop, og kontakt Husqvarna forhandleren, inden du fortsætter.

• Vær opmærksom på, at føreren er ansvarlig for ulykker, der involverer andre personer eller disses ejendom.

• Hold produktet rent. Sørg for, at skilte og mærkater er tydeligt læsbare.
• Lad ikke en person bruge produktet, medmindre du er sikker på, at vedkommende har læst og forstået indholdet i denne brugsanvisning.
• Lad ikke børn betjene produktet.
• Hold børn væk fra arbejdsområdet. En voksen skal være til stede hele tiden.
• Lad ikke en person uden kendskab til vejledningen betjene produktet.
• Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der bruger produktet. En voksen skal være til stede hele tiden.
• Brug ikke produktet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin. Det har en negativ virkning på synet, overblikket, koordinationsevnen og dømmekraften.
• Brug ikke produktet, hvis det er fejlbehæftet.
• Foretag ikke ændringer på produktet, og undlad at bruge det, hvis der er risiko for, at det er blevet ændret af andre.
• Foretag ikke ændringer i justeringen af motoromdrejningsstyringen.

Sikkerhed i arbejdsområdet

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Fjern genstande såsom grene, kviste og sten fra arbejdsområdet, inden du bruger produktet.
• Genstande, som rammer skæreudstyret, kan udslynges og forårsage person- og tingskade. Hold omkringstående personer og dyr på sikker afstand af produktet.
• Undlad at bruge produktet i dårligt vejr, som f.eks. täge, regn, hård vind, kraftig kulde og ved risiko for lynnedslag. Det kan være trættende at bruge produktet i dårligt vejr eller i fugtige eller våde

områder. Dårligt vejr kan medføre farlige forhold, f.eks. glatte underlag.

• Pas på personer, genstande og situationer, som kan forhindre sikker brug af produktet.
• Pas på forhindringer som f.eks. rødder, sten, kviste, huller og grøfter. Langt græs kan skjule hindringer.
• Det kan være farligt at klippe græs på skråninger. Brug ikke produktet på skråninger, der hælder mere end 15°.
• Lad produktet køre på tværs af skråninger. Kør ikke op og ned.
• Vær forsigtig, når du nærmer dig uoverskuelige hjørner og genstande, som blokerer for udsynet.

Arbejdssikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun produktet til græsslåning. Det er ikke tilladt at bruge det til andre opgaver.
• Bær personligt beskyttelsesudstyr. Se Personligt beskyttelsesudstyr på side 49
• Sørg for, at du ved, hvordan du standser motoren hurtigt i nødstilfælde.
• Start aldrig motoren i et lukket rum eller i nærheden af brandfarlige materialer. Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand.
• Betjen ikke produktet, medmindre klingen og alle afskærmninger er monteret korrekt. En forkert monteret klinge kan løsne sig og forårsage personskade.
• Sørg for, at klingen ikke rammer genstande som f.eks. sten og rødder. Det kan beskadige kniven og bøje motorakslen. En bøjet aksel giver kraftige vibrationer og stor risiko for, at kniven løsner sig.
• Hvis kniven rammer en genstand, eller der opstår vibrationer, skal du straks standse produktet. Tag tændkablet af tændrøret. Undersøg, om produktet er blevet beskadiget. Reparer skader, eller lad et autoriseret serviceværksted udføre reparationen.
• Fastgør aldrig motorbremsehändtaget permanent på styret, när motoren er startet.
• Anbring produktet på et stabilt, fladt underlag, og start det. Sørg for, at kniven ikke rammer jorden eller andre genstande.
• Hold dig altid bag produktet, mens du betjener det.
• Lad alle hjulene blive på jorden, og hold 2 hænder på styret, når du betjener produktet. Hold hænder og fødder på sikker afstand af de roterende klinger.
• Tip ikke produktet, när motoren er startet.
• Vær forsigtig, när du trækker produktet baglæns.
• Løft aldrig produktet, når motoren er startet. Hvis du skal løfte produktet, skal du først standse motoren og frakoble tændkablet fra tændrøret.

• Gå ikke baglæns, när du bruger produktet.

• Stands motoren, når du bevæger dig hen over områder uden græs, f.eks. stier med grus, sten og asfalt.

• Undlad at køre med produktet, när motoren er startet. Gå altid fremad, när du bruger produktet.
• Stands motoren, inden du ændrer klippehøjden. Foretag aldrig justeringer, när motoren er startet.
• Efterlad aldrig produktet uden opsyn, når motoren er startet. Stands motoren, og sørg for, at skæreudstyret ikke roterer.

Sikkerhedsinstruktioner for drift

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.
• Brug høreværn, hvis støjniveauet er højere end 85 dB.
• Brug kraftige, skridsikre støvler eller sko. Brug ikke åbne sko, og gå heller ikke på bare fødder.
• Brug kraftige, lange bukser.
• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn eller rengøring af skæreudstyret.

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med defekte sikkerhedsanordninger.
• Kontrollér sikkerhedsanordningerne regelmæssigt. Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-serviceværksted.

Sådan kontrolleres klippeskjoldet

Klippeskjoldet mindsker vibrationer i produktet og reducerer risikoen for skader fra klingen.

- Undersøg klippeskjoldet for at sikre, at der ikke er skader såsom revner.

Motorbremsehändtag

Ved eftersyn af motorbremsen, startes motoren, hvorefter motorbremsehåndtaget slippes. Hvis motoren

ikke standser inden for 3 sekunder, skal et godkendt Husqvarna serviceværksted justere motorbremsen.

(Fig. 14)

Sådan kontrolleres vibrationsdæmpningssystemet

ADVARSEL: Overeksponering

for vibrationer kan forårsage kredsløbsforstyrrelser og skader på nervesystemet hos personer med nedsat kredsløb. Hvis du oplever symptomer, som kan relateres til overeksponering af vibrationer, skal du søge læge. Eksempler på sådanne symptomer er: følelsesløshed, mangel på følesans, "kildren", "stikken", smerte, manglende eller reduceret styrke, forandringer i hudens farve eller i dens overflade. Disse symptomer opstår almindeligvis i fingre, hænder og håndled.

Vibrationsdæmpningssystemet reducerer vibrationer i håndtaget under drift.

Stålrøret i styret og klippeskjoldt mindsker vibrationer. KLIPPO LB 553SQe-modellen har også 4 vibrationsdæmpningsenheder fastgjort til styret.

- Undersøg styret og vibrationsdæmpningsenhederne for at sikre, at de ikke er beskadigede. (Fig. 15)

Sådan kontrolleres remafskærmningen (KLIPPO LB 553SQe)

Remafskærmningen mindsker risikoen for skader og sikrer, at en ødelagt drivrem ikke skydes ud.

- Sørg for, at remafskærmningen ikke er beskadiget, og at den sidder korrekt. (Fig. 16)

Lyddæmper

Lyddæmperen sikrer et minimalt støjniveau og sender udstødningsgasserne væk fra føreren.

Brug ikke produktet, hvis lyddæmperen mangler eller er defekt. En defekt lyddæmper øger støjniveauet og risikoen for brand.

ADVARSEL: Lyddæmperen bliver meget varm under og efter brug, og når motoren kører i tomgang. Vær forsigtig i nærheden af brandfarlige materialer og/eller dampe for at forhindre brand.

Sådan kontrolleres lyddæmperen

- Efterse lyddæmperen regelmæssigt for at sikre, at den er monteret korrekt og ikke er beskadiget.

Brændstofsikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

- Start ikke produktet, hvis der er brændstof eller motorolie på produktet. Fjern uønsket brændstof/olie og lad produktet tørre.

- Hvis du får brændstof på dit tøj, skal du skifte tøj med det samme.

- Undgå at få brændstof på kroppen, da det kan forårsage personskader. Hvis du får brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.

- Start ikke produktet, hvis motoren lækker. Undersøg regelmæssigt motoren for lækager.

- Vær forsigtig med brændstof. Brændstof er letantændeligt og dampe er eksplosive og kan medføre personskader eller dødsfald.

- Undgå at indände brændstofdampene, da det kan forårsage personskader. Sørg for, at der er tilstrækkelig luftstrøm.

- Ryg ikke i nærheden af brændstof eller motor.

- Anbring ikke varme genstande i nærheden af brændstof eller motor.

- Fyld ikke brændstof på, når motoren er tændt.

- Sørg for, at motoren er afkølet, inden du fylder brændstof på.

- Før du fylder brændstof på, skal du åbne brændstoftankens dæksel langsomt og forsigtigt udløse trykket.

- Fyld ikke brændstof på motoren i et indendørs område. Utilstrækkelig med luftstrøm kan forårsage personskader eller dødsfald på grund af kvælning eller kulilte.

- Spænd brændstoftankens dæksel helt. Hvis brændstoftankens dæksel ikke spændes, opstår der risiko for brand.

- Flyt produktet minimum 3 m / 10 ft fra det sted, hvor du fyldte tanken, før du starter det.

- Fyld aldrig brændstoftanken helt op. Varme får brændstoffet til at udvide sig. Sørg for at bevare ledig plads øverst i brændstoftanken.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

- Udstødningsgasserne fra motoren indeholder kulilte, som er en lugtfri, giftig og meget farlig gasart. Undlad at starte motoren indendørs eller i lukkede rum.

• Før der udføres vedligeholdelse af produktet, standses motoren, og tændkablet tages af tændrøret.
• Brug handsker, när du udfører vedligeholdelse på skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.

• Tilbehør til og ændringer på produktet, som ikke er godkendt af producenten, kan medføre alvorlig personskade eller dødsfald. Undlad at ændre produktet. Brug altid reservedele, der er godkendt af producenten.

• Hvis vedligeholdelsen ikke udføres korrekt og regelmæssigt, øges risikoen for personskade og beskadigelse af produktet.

• Foretag kun den form for vedligeholdelse, der er angivet i denne instruktionsbog. Eventuel anden service skal udføres af et godkendt Husqvarna serviceværksted.
• Lad et godkendt Husqvarna serviceværksted foretage regelmæssig service af produktet.
• Udskift beskadigede, slidte eller defekte dele.

Montering

Indledning

ADVARSEL: Inden brug af produktet skal du læse og forstå kapitlet om sikkerhed.

ADVARSEL: Fjern tændrørskablet fra tændrøret inden samling af produktet.

Sådan monteres og justeres håndtaget

1. Fjern håndtagsmøtrikken og skiven fra pladen på det øverste håndtag.
2. Sæt det øvre håndtag på plads oven på det nederste håndtag.

BEMÆRK: Sørg for, at kablerne ikke kommer i klemme eller bliver beskadiget.

1. Fastgør skiven og håndtagsmøtrikken. (Fig. 17)

2. Drej håndtaget til side for at få en god betjeningsposition, når du bruger produktet i nærheden af en væg. (Fig. 18)

3. Juster håndtaget til en passende højde

a) KLIPPO LB 448, KLIPPO LB 448Q: Drej reguleringshjulene på chassiset for at justere håndtaget lodret. (Fig. 19)
b) KLIPPO LB 442Q: Løsn møtrikken, og juster håndtaget lodret. Spænd møtrikken, när håndtaget er i den korrekte position. (Fig. 20)
c) KLIPPO LB 553SQe:Løft håndtagets justeringsstiver, og flyt håndtaget frem eller tilbage for at indstille dets højde. Håndtagets højde kan indstilles i 2 positioner. (Fig. 21)

Sådan samles bioklipproppen (KLIPPO LB 448, KLIPPO LB 448Q)

1. Vip produktet bagud med tændhætten opad.
2. Sæt stifterne på bioklipproppen i hullerne fra den indvendige side af klippeskjoldet. (Fig. 22)
3. Fastgør skruerne til bioklipproppen fra den udvendige side af klippeskjoldet. (Fig. 23)

Drift

Indledning

ADVARSEL: Før du bruger produktet, skal du læse og forstå kapitlet om sikkerhed.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile enhed. Appen Husqvarna Connect giver udvidede funktioner til dit Husqvarna produkt:

• Yderligere produktoplysninger.
• Oplysninger om, og hjælp til, dele og service.

Sådan kommer du i gang med at bruge Husqvarna Connect

1. Download Husqvarna Connect appen på din mobile enhed.
2. Tilmeld dig i Husqvarna Connect appen.
3. Følg instruktionerne i Husqvarna Connect appen for at tilslutte og registrere produktet.

Før du bruger produktet

1. Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået instruktionerne.

2. Undersøg skæreudstyret for at sikre, at det er korrekt monteret og justeret. Se Sådan efterses skæreudstyret på side 54.

3. Fyld brændstoftanken. Se Sådan påfyldes brændstof på side 52.

4. Fyld olietanken, og efterse oliestanden. Se Sådan kontrolleres oliestanden på side 54.

Sådan påfyldes brændstof

Brug om muligt miljø-/alkylatbenzin. Hvis du ikke har mulighed for at bruge miljø-/alkylatbenzin, anvendes en blyfri benzin af god kvalitet eller blyholdig benzin med et oktantal ikke under 90.

BEMÆRK: Brug ikke benzin med et oktantal mindre end 90 RON (87 AKI). Det kan forårsage skader på produktet.

1. Åbn brændstoftankens dæksel langsomt for at aflaste trykket.
2. Påfyld brændstof langsomt med en benzindunk. Hvis du spilder brændstof, fjernes det med en klud. Lad resterende brændstof fordampe. (Fig. 24)
3. Rengør omkring brændstoftankens dæksel.
4. Spænd brændstoftankens dæksel helt. Hvis brændstoftankens dæksel ikke spændes, opstår der risiko for brand.
5. Flyt produktet minimum 3 m fra det sted, hvor du fyldte tanken, før du starter det.

Sådan indstilles klippehøjden

Klippehøjden kan justeres i 4 niveauer for KLIPPO LB 442Q, 5 niveauer for KLIPPO LB 553SQe og 6 niveauer for KLIPPO LB 448, KLIPPO LB 448Q.

1. Flyt klippehøjdehåndtaget for at øge eller reducere klippehøjden.

a) Flyt klippehøjdehåndtaget fremad for at øge klippehøjden for KLIPPO LB 442Q, KLIPPO LB 448, KLIPPO LB 448Q. Flyt klippehøjdehåndtaget bagud for at reducere klippehøjden. (Fig. 25)

b) Flyt klippehøjdehändtaget bagud for at øge klippehøjden for KLIPPO LB 553SQe Flyt klippehøjdehändtaget fremad for at reducere klippehøjden. (Fig. 26)

BEMÆRK: Indstil ikke klippehøjden for lavt. Knivene kan ramme jorden, hvis græsplænens overflade ikke er jævn.

1. Kontroller, at tændkablet er tilsluttet til tændrøret.

2. Åbn brændstofventilen. (Fig. 27)

3. Stil dig bag produktet.

4. Hold motorbremsehåndtaget ind mod styret. (Fig. 28)
5. Hold fast i startsnorens håndgreb med højre hånd.
6. Træk langsomt startsnoren ud, indtil der føles modstand.
7. Træk kraftigt, indtil motoren starter.

ADVARSEL: Vikl aldrig startsnoren rundt om hånden.

BEMÆRK: Stræk ikke startsnoren helt ud. Slip ikke startsnorens håndtag, när startsnoren trækkes ud.

Sådan bruges hjulenes fremtræk ((KLIPPO LB 553SQe))

• Skub styrehåndtaget ned. (Fig. 30)
• Før produktet trækkes baglæns, frakobles fremtrækket, og produktet skubbes fremad, cirka 10cm.
• Slip motorbremsehåndtaget en smule for at frakoble drevet, f.eks. når du nærmer dig en forhindring.

Sådan opnår du et godt resultat

• Sørg altid for, at klingen er skarp. En sløv klinge giver et uregelmæssigt resultat, og græsets snitflade bliver gul. En skarp klinge bruger desuden mindre energi end en sløv klinge.
• Klip aldrig mere end 13 af græsets længde. Klip først med klippehøjden indstillet højt. Efterse resultatet, og sænk derefter klippehøjden til det ønskede niveau. Hvis græset er meget højt, skal du køre langsomt og om nødvendigt klippe 2 gange.
• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.
• Hold klippeafskærmningen ren. Ophobning af græs og snavs på indersiden af klippeafskærmningen kan forringe klipperesultatet. Se Sådan rengøres produktet udvendigt på side 53.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages vedligeholdelse, skal du læse og forstå kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produktet kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommende oplyse om nærmeste serviceværksted.

Se www.husqvarna.com for at få mere detaljerede oplysninger.

Vedligeholdelsesskema

Vedligeholdelsesintervallerne er fastlagt baseret på daglig brug af produktet. Intervallerne ændres, hvis produktet ikke bruges dagligt.

For vedligeholdelse identificeret med * henvises til vejledningen i Sikkerhedsanordninger på produktet på side 49.

Vedligeholdelse Hver dag Ugentligt Månedligt
Foretag et generelt eftersyn X
Efterse oliestanden X
Rengør produktet X
Rengør luftfilteret X
Efterse klippeudstyret X
Efterse klippebordet* X
Efterse motorbremsehåndtaget* X
Efterse lyddæmperen* X
Efterse tændrøret X
Efterse drivremmen for skader X
Rengør gearhuset X
For KLIPPO LB 448. Skift olie (første gang efter 5 timers brug, derefter efter hver 25 timers brug og årligt)			X
For KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe. Skift olie (første gang efter 5 timers brug, derefter efter hver 50 timers brug og årligt)			X
Udskift luftfilteret X
Efterse brændstofsystemet X
Efterse og juster drevet (koblingskablet)			X

Sådan udføres et generelt eftersyn

- Sørg for, at alle møtrikker og skruer på produktet er spændt korrekt.

Sådan rengøres produktet udvendigt

• Brug en børste til at fjerne blade, græs og snavs.
• Sørg for, at luftindtaget oven på motoren ikke er blokeret.
• Brug ikke en højtryksrenser til at rengøre produktet.

- Hvis du bruger vand til at rengøre produktet, må vandet ikke sprøjtes direkte på motoren.

For at undersøge drivremmen og rengøre gearhuset (KLIPPO LB 553SQe)

1. Fjern skruerne på remafskærmningen. (Fig. 16)
2. Træk remafskærmningen fremad og fjern den. (Fig. 31)

3. Kontrollér drivremmen og remskiven for skader.

4. Brug en børste til at fjerne blade, græs og snavs fra gearhuset. (Fig. 32)

Sådan rengøres indersiden af klippeskjoldet

1. Placer produktet på siden med lyddæmperen nedad.

BEMAERK: Hvis produktet anbringes med luftfilteret nedad, kan motoren tage skade.

1. Spul indersiden af klippeskjoldet med vand.

Sådan efterses skæreudstyret

ADVARSEL: Tændkablet tages af tændrøret for at undgå utilsigtet start af motoren.

ADVARSEL: Brug handsker, när du udfører vedligeholdelse på skæreudstyret. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Efterse skæreudstyret for skader eller revner. Udskift altid skæreudstyret, hvis det er beskadiget.
2. Kig på klingen for at se, om den er beskadiget eller sløv.

Bemærk: Kniven skal afbalanceres, efter den er blevet slebet. Lad et servicecenter skærpe, udskift og afbalancere klingen. Hvis du rammer en forhindring, der får produktet til at standse, udskiftes den beskadigede klinge. Lad servicecenteret vurdere, om klingen kan files, eller om den skal udskiftes.

Sådan udskiftes klingen

1. Lås klingen med en træklods. (Fig. 33)
2. Fjern klingebolten, fjederskiven og klingen. (Fig. 34)
3. Undersøg klingeophænget og klingebolten for skader.

a) Hvis du udskifter klingen eller klingeophænget, skal du også udskifte klingebolten, fjederskiven og friktionsskiven.

1. Efterse motorakslen for at sikre, at den ikke er bøjet.

2. Når du sætter den nye klinge på, skal du sørge for, at de bøjede ender peger i retning af klippeskjoldet. (Fig. 35)

3. Sæt friktionsskiven og klingen mod klingeophænget. (Fig. 36)

4. Sørg for, at klingen flugter med motorakslens centrum. (Fig. 37)

5. Lås klingen med en træklods. (Fig. 38)

6. Monter fjederskiven, og spænd bolten med et tilspændingsmoment på 70 Nm. (Fig. 39)

7. Træk kniven rundt pr. håndkraft, og kontrollér, at den drejer frit.

ADVARSEL: Bær altid beskyttelseshandsker. Klingen er meget skarp, og du kan nemt komme til at skære dig.

1. Start produktet for at afprøve klingen. Hvis skiven ikke er korrekt fastgjort, forekommer der vibrationer i produkt, eller klipperesultatet bliver utilfredsstillende.

BEMÄERK: Hvis olieniveauet er for lavt, kan det medføre motorskader. Kontrollér oliestanden, før du starter produktet.

1. Anbring produktet på et plant underlag.
2. Afmonter olietankens dæksel, hvorpå oliepinden sidder.
3. Tør olien af oliepinden.
4. Sæt oliepinden helt ind i olietanken. Spænd olietankens dæksel for at sikre, at du får et korrekt billede af oliestanden.
5. Fjern oliepinden.
6. Kontrollér oliestanden på målepinden.
7. Hvis oliestanden er lav, skal der efterfyldes med motorolie, og foretag derefter en kontrol af oliestanden igen.

(Fig. 40)

Bemærk: Brug en tragt for at undgå at spilde.

Sådan udskiftes motorolien

ADVARSEL: Motorolien er meget varm umiddelbart efter, at motoren er standset. Lad motoren køle af, før du aftapper motorolien. Hvis du spilder motorolie på huden, kan den fjernes med vand og sæbe.

(Fig. 41)

1. Tag tændkablet af tændrøret.
2. Tag olietankens dæksel af.

3. Aftap motorolien.
   a) For modeller med en olieaftapningsprop: Stil en beholder under olieaftapningsproppen til at opsamle motorolien i.
   b) På modeller uden en olieaftapningsprop, eller hvis det ikke er muligt at sætte en beholder under olieaftapningsproppen: Brug en oliepumpe (tilbehør) til at aftappe motorolien fra olietanken.

4. Påfyld ny motorolie af den type, der anbefales i Tekniske data på side 56

5. Udfør en kontrol af oliestanden. Se Sådan kontrolleres oliestanden på side 54.

Luftfilter

Bemærk: Et luftfilter, der har været brugt i lang tid, kan ikke blive helt rent. Udskift luftfilteret med regelmæssige mellemrum. Udskift altid et beskadiget luftfilter.

Sådan af- og påmonteres luftfilteret (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

1. Tryk på klemmerne på luftfilterdækslet.
2. Tag forsigtigt luftfilterdækslet (A) ud af motoren.
3. Fjern luftfilteret (B) og skumfilteret (C). (Fig. 42)
4. Undersøg luftfiltret for skader. Udskift et beskadiget luftfilter.
5. Rengør og efterse luftfilteret. Se Sådan rengøres luftfilteret (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) på side 55.
6. Installer i modsat rækkefølge.

Sådan rengøres luftfilteret (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

BEMÆRK: Lad ikke motoren køre uden et monteret luftfilter eller med et beskidt luftfilter.

BEMÆRK: Udskift luftfilteret, hvis det ikke bliver rent, eller hvis det er beskadiget. Et defekt luftfilter forårsager beskadigelse af motoren.

1. Tryk på låsetappene (A), fjern filterdækslet (B), og afmonter luftfilteret (C). (Fig. 43)
2. Slå luftfiltret mod en hård overflade, eller blæs trykluft gennem luftfilteret fra den rene side af luftfilteret.

BEMÆRK: Brug ikke en børste til at fjerne snavs, da der derved skubbes snavs ind i luftfilteret.

1. Rens luftfilterholderen (D) og filterdækslet med en fugtig klud.

BEMÆRK: Sørg for, at der ikke kommer snavs ind i luftkanalen (E).

1. Sæt luftfilteret i. Sørg for, at luftfilteret ligger helt tæt ind til luftfilterholderen.

2. Sæt luftfilterdækslet på igen med de nederste tappe først.

Rengøring af luftfilteret (KLIPPO LB 448)

BEMÆRK: Lad ikke motoren køre uden et monteret luftfilter eller med et beskidt luftfilter.

BEMÆRK: Udskift luftfilteret, hvis det ikke bliver rent, eller hvis det er beskadiget. Et defekt luftfilter forårsager beskadigelse af motoren.

1. Tryk på låsetappene (A), fjern filterdækslet (B), og afmonter luftfilteret (C). (Fig. 44)
2. Slå luftfiltret mod en hård overflade, eller blæs trykluft gennem luftfilteret fra den rene side af luftfilteret.

BEMÆRK: Brug ikke en børste til at fjerne snavs, da der derved skubbes snavs ind i luftfilteret.

1. Rens luftfilterholderen (D) og filterdækslet med en fugtig klud.

BEMÆRK: Sørg for, at der ikke kommer snavs ind i luftkanalen (E).

1. Sæt luftfilteret i. Sørg for, at luftfilteret ligger helt tæt ind til luftfilterholderen.
2. Sæt luftfilterdækslet på igen med de nederste tappe først.

Sådan undersøger du tændrøret

BEMÆRK: Brug altid anbefalet tændrørstype. Forkert tændrørstype kan forårsage skader på produktet.

• Undersøg tændrøret, hvis motoren mangler kraft, ikke starter nemt eller ikke fungerer korrekt i tomgangshastighed.

• Sådan mindsker du risikoen for uønsket materiale på tændrørets elektroder, følg disse instruktioner:
  a) Sørg for, at omdrejningstallet i tomgang er indstillet korrekt.
  b) Sørg for, at brændstofblandingen er korrekt.
  c) Sørg for, at luftfilteret er rent.

• Hvis tændrøret er beskidt, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er korrekt, se Tekniske data på side 56. (Fig. 45)

• Udskift tændrøret, när det er nødvendigt.

Sådan undersøger du brændstofsystemet

- Efterse brændstoftankens dæksel og pakningen til brændstoftankens dæksel for at sikre, at der ikke er nogen skader.

- Efterse brændstofslangen for at sikre, at der ikke er utætheder. Hvis brændstofslangen er beskadiget, skal du lade et serviceværksted skifte den.

Transport, opbevaring og bortskaffelse

• Ved opbevaring og transport af produktet og brændstoffet, skal du sørge for, at der ikke er utætheder eller dampe. Gnister eller åben ild, f.eks. fra elektriske enheder eller kedler, kan starte en brand.
• Brug altid godkendte beholdere til opbevaring og transport af brændstof.
• Tøm brændstoftanken, inden du stiller produktet væk i en længere periode. Bortskaf brændstoffet på en lokal miljøstation

• Fastgør produktet sikkert under transport for at undgå skader og uheld.

• Opbevar produktet i et aflåst område utilgængeligt for børn eller personer, som ikke er godkendt.

• Opbevar produktet på et tørt og frostfrit sted.

Bortskaffelse

• Overhold de lokale krav til genanvendelse og de gældende regler.
- Bortskaf alle kemikalier, som f.eks. motorolie eller brændstof, hos et servicecenter eller på en lokal miljøstation.
- Når produktet ikke længere er i brug, skal det sendes til en Husqvarna forhandler eller bortskaffes på en lokal genbrugsstation.

Tekniske data

Tekniske data

	KLIPPO LB 442Q	KLIPPO LB 448	KLIPPO LB 448Q	KLIPPO LB 553SQe
Motor
Varemærke Husqvarna Honda Husqvarna Husqvarna
Model HS 166AP GCVx-145 HS 166AP HS 166AP
Motortype	1-cylindret, 4-takts fremmedkø-ling, OHV	1-cylindret, 4-takts fremmedkø-ling, OHV	1-cylindret, 4-takts fremmedkø-ling, OHV	1-cylindret, 4-takts fremmedkø-ling, OHV
Slagvolumen, cm ^3	166 145 166 166
Hastighed, o/min. 2900 2900 2900 2900
Nominel motoreffekt, kW ^16	2,75 2,7 2,75 2,75
Tændingssystem
Tændrør	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Elektrodeafstand, mm 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8
Brændstof-/smøresystem
Motorsmøringstype Splash Splash Splash
Brændstoftankens kapacitet, liter 1,5 0,9 1,5 1,5
Olietankens kapacitet, liter 0,5 0,55 0,5 0,5
Motorolie ^17	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Vægt
Med tomme tanke, kg 25,5 27,5 29,0 38,5
Støjemissioner ^18
Lydeffektniveau, målt dB(A) 92 90 93 95
Lydeffektniveau, garanteret LWA dB (A)	94 91 93 96
Lydniveauer ^19
Lydtryksniveau ved brugerens øre, dB(A)	81 77 79 83
Vibrationsniveauer, ahveq ^20
Styr, m/s ^2	5,1 4,5 4,2 3,4
Klippeudstyr
Klippehøjde, mm 34-55 30-60 30-60 28-65
Klippebredde, mm 420 480 480 530
Kniv	Bioklip - 42 cm5028812-10	Bioklip - 48 cm5028813-10	Bioklip - 48 cm5028813-10	Bioklip - 53 cm2956732-20
Drev
Hastighed, km/t - -	-	4,8

Beskrivelse Plæneklipper
Varemærke Husqvarna
Type / model KLIPPO	LB 448, KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe
Identifikation Serienum	rene fra 2022 og fremefter

Direktiv/bestemmel-ser	Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetisk kompatibilitet"
2000/14/EF "vedrørende støjemissioner til omgivelserne"
2011/65/EU "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"

og at følgende standarder og/eller tekniske specifikationer anvendes: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Udpeget organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. har bekræftet, at bestemmelserne i Rådets direktiv 2000/14/EF, procedure for overensstemmelsesvurdering: Bilag VI.

Vedr. oplysninger om støjemission, se Tekniske data på side 56.

Huskvarna, 2022-11-07

$$ \Delta \cdot \partial u $$

Claes Losdal, udviklingschef/haveprodukter, Husqvarna AB

- Kontroller at remdekselet ikke er skadet, og at det er riktig festet. (Fig. 16)

Lyddemper

Bruk ikke produktet hvis lyddemperen mangler eller er defekt. En defekt lyddemper øker støynivået og faren for brann.

- Ikke start produktet hvis det er drivstoff eller motorolje på produktet. Fjern uønsket drivstoff/olje, og la produktet tørke.

ADVARSEL: Før du monterer produktet, må du lese og forstå kapittelet om sikkerhet.

ADVARSEL: Fjern tennpluggkabelen fra tennpluggen før du monterer produktet.

Slik monterer og justerer du håndtaket

Slik starter du produktet

1. Sørg for at tenningskabelen er koblet til tennpluggen.
2. Åpne drivstoffventilen. (Fig. 27)
3. Stå bak produktet.
4. Hold motorbremsehåndtaket mot styret. (Fig. 28)
5. Hold i startsnorhåndtaket med høyrehånden.
6. Dra startsnoren langsomt ut til du kjenner litt motstand.
7. Trekk kraftig for å starte motoren.

ADVARSEL: Surr aldri startsnoren rundt hånden.

OBS: Unngå å trekke ut startsnoren helt. Ikke slipp startsnorhåndtaket när startsnoren er trukket helt ut.

Slik stopper du produktet

• Hvis du bare vil stoppe driften, slipper du motorbremsehändtaket bare litt tilbake.
• Hvis du vil stoppe motoren, slipper du motorbremsehändtaket helt tilbake.
  • Lukk drivstoffventilen. (Fig. 29)

Slik får du et godt resultat

- Sørg for at alle mutre og skruer på produktet er trukket til ordentlig.

Slik bytter du kniven

1. Lås kniven med en trekloss. (Fig. 33)
2. Fjern knivbolten, sprengskiven og kniven. (Fig. 34)
3. Kontroller knivstøtten og knivbolten for skader.
   a) Hvis du skifter kniv eller knivstøtte, må du også skifte ut knivbolten, sprengskiven og friksjonsskiven.
4. Undersøk motorakselen for å forsikre deg om at den ikke er bøyd.
5. Når du fester den nye kniven, skal de bøyde endene av kniven peke i retning av klippedekselet. (Fig. 35)
6. Plasser friksjonsskiven og kniven mot knivstøtten. (Fig. 36)
7. Kontroller at kniven er på linje med midten av motorakselen. (Fig. 37)
8. Lås kniven med en trekloss. (Fig. 38)
9. Fest sprengskiven, og trekk til bolten med et moment på 70 Nm. (Fig. 39)
10. Trekk kniven rundt for hånd for å kontrollere at den roterer fritt.

1. Start produktet for å teste kniven. Hvis kniven ikke er riktig festet, vil produktet vibrere, eller klipperesultatet vil ikke bli bra nok.

Slik kontrollerer du oljenivået

OBS: For lavt oljenivå kan forårsake alvorlige motorskader. Kontroller oljenivået før du starter produktet.

1. Sett produktet på et flatt underlag.
2. Ta av oljetanklokket med den medfølgende peilepinnen.
3. Fjern gjenværende olje fra peilepinnen.
4. Før peilepinnen helt inn i oljetanken. Trekk til oljetanklokket for å sikre at du får riktig bilde av oljenivået.
5. Ta ut peilepinnen.

6. Kontroller oljenivået på peilepinnen.

7. Hvis oljenivået er lavt, fyller du på motorolje og utfører en ny kontroll av oljenivået.
   □
   (Fig. 40)
   □

OBS: Skift luftfilteret hvis det ikke blir helt rent, eller hvis det er skadet. Et defekt luftfilter forårsaker skade på motoren.

OBS: Sørg for at det ikke kommer smuss inn i luftkanalen (E).

OBS: Skift luftfilteret hvis det ikke blir helt rent, eller hvis det er skadet. Et defekt luftfilter forårsaker skade på motoren.

OBS: Sørg for at det ikke kommer smuss inn i luftkanalen (E).

- Skift tennpluggen når det er nødvendig.

- Når produktet ikke lenger er i bruk, kan du sende det til en Husqvarna-forhandler eller kaste det ved et returpunkt.

fullstendig overholder følgende EU-direktiver og -forskrifter:

Symboler på produkten
