Produkta veids	Pašgājējs zāles pļāvējs ar iekšdedzes motoru
Zīmols	Husqvarna
Modelis	KLIPPO LB 553SQe
Dzinējs	Husqvarna HS 166AP, viencilindru 4-taktu, piespiedu gaisa dzesēšana, OHV
Dzinēja cilindru tilpums	166 cm³
Dzinēja nominālā jauda	2,75 kW
Dzinēja apgriezieni	2 900 apgr./min
Degvielas veids	Bezsvina benzīns (oktānskaitlis ≥ 90 RON)
Degvielas tvertnes tilpums	1,5 L
Eļļas tvertnes tilpums	0,5 L
Ieteicamā dzinēja eļļa	Husqvarna SAE 30 vai SAE 10W-30
Pļaušanas platums	530 mm
Pļaušanas augstums	28 līdz 65 mm (5 pozīcijas)
Pļaušanas sistēma	BioClip® (sasmalcināšana un mulčēšana)
Piedziņa	Pašgājējs, viens ātrums (4,8 km/h)
Svars (tukšas tvertnes)	38,5 kg
Garantētais skaņas jaudas līmenis (LWA)	96 dB(A)
Skaņas spiediena līmenis pie auss	83 dB(A)
Vibrācijas līmenis (rokturis)	3,4 m/s²
Asmens	Sasmalcinātājs 53 cm (ref. 2956732-20)
Aizdedzes svece	Husqvarna HQT-7, sprauga 0,7-0,8 mm
Pretvibrācijas sistēma	Jā (4 ierīces uz stūres)
Regulējams rokturis	Jā (2 pozīcijas)
Pļaušanas pārsegs	Ar iebūvētu sasmalcinātāja slēģi

Bieži uzdotie jautājumi - KLIPPO LB 553SQe HUSQVARNA

Kā iedarbināt Husqvarna KLIPPO LB 553SQe zāles pļāvēju?

Pārliecinieties, ka aizdedzes kabelis ir pievienots aizdedzes svecei. Atveriet degvielas vārstu. Turiet dzinēja bremzes rokturi pret stūri, tad lēnām velciet startera kabeli, līdz jūtat pretestību, tad strauji pavelciet, lai iedarbinātu dzinēju.

Kā regulēt pļaušanas augstumu?

Izmantojiet pļaušanas augstuma sviru, kas atrodas korpusa sānā. Sviru pavelciet atpakaļ, lai palielinātu augstumu (līdz 65 mm), un uz priekšu, lai to samazinātu (līdz 28 mm). Ir pieejamas 5 pozīcijas.

Kādu dzinēja eļļu izmantot un kā pārbaudīt līmeni?

Izmantojiet Husqvarna SAE 30 vai SAE 10W-30 eļļu. Novietojiet pļāvēju uz līdzenas virsmas, izņemiet mērstieni, notīriet to, ievietojiet to pilnībā, pēc tam izņemiet, lai nolasītu līmeni. Ja nepieciešams, papildiniet.

Kā nomainīt pļaušanas asmeni?

Atvienojiet aizdedzes kabeli. Nobloķējiet asmeni ar koka bloku. Noņemiet asmens skrūvi, atsperes paplāksni un asmeni. Uzstādiet jauno asmeni ar griešanas malu vērstu pret pļaušanas pārsegu. Pievelciet skrūvi ar 70 Nm.

Kā tīrīt gaisa filtru?

Nospiediet uz atlokiem, lai noņemtu gaisa filtra vāku. Izņemiet papīra filtru un putu filtru. Piesitiet papīra filtru pret cietu virsmu vai izmantojiet saspiestu gaisu. Notīriet pamatni ar mitru drānu. Uzstādiet atpakaļ, nodrošinot labu hermētiskumu.

Kādi ir svarīgi drošības norādījumi?

Valkājiet slēgtus apavus un garās bikses. Turiet cilvēkus un dzīvniekus drošā attālumā. Nekad nepļaujiet uz nogāzes, kas pārsniedz 15°. Pirms jebkādas regulēšanas vai apkopes izslēdziet dzinēju. Nekad neatstājiet produktu bez uzraudzības, kamēr dzinējs darbojas.

Kā apkopt aizdedzes sveci?

Pārbaudiet aizdedzes sveci, ja dzinējam ir grūtības iedarbināties. Notīriet elektrodus un noregulējiet spraugu līdz 0,7-0,8 mm. Nomainiet aizdedzes sveci, ja tā ir nolietota. Izmantojiet tikai Husqvarna HQT-7 aizdedzes sveci.

Kā izmantot BioClip sistēmu?

BioClip sistēma pārvērš nopļauto zāli sīkās daļiņās, kas ātri sadalās un mēslo zālienu. Optimālai mulčēšanai pļaujiet regulāri un nepļaujiet vairāk par vienu trešdaļu no zāles garuma.

Kā transportēt un uzglabāt pļāvēju?

Pirms ilgstošas uzglabāšanas iztukšojiet degvielas tvertni. Nostipriniet pļāvēju transportēšanas laikā. Uzglabājiet sausā, sala aizsargātā vietā un bērniem nepieejamā vietā. Degvielai izmantojiet apstiprinātus konteinerus.

Ko darīt, ja pļāvējs vibrē neparasti?

Nekavējoties izslēdziet dzinēju un atvienojiet aizdedzes kabeli. Pārbaudiet, vai asmens nav bojāts vai nelīdzsvarots. Pārbaudiet asmens balstu un dzinēja vārpstu. Ja nepieciešams, nogādājiet remontam Husqvarna pilnvarotā darbnīcā.

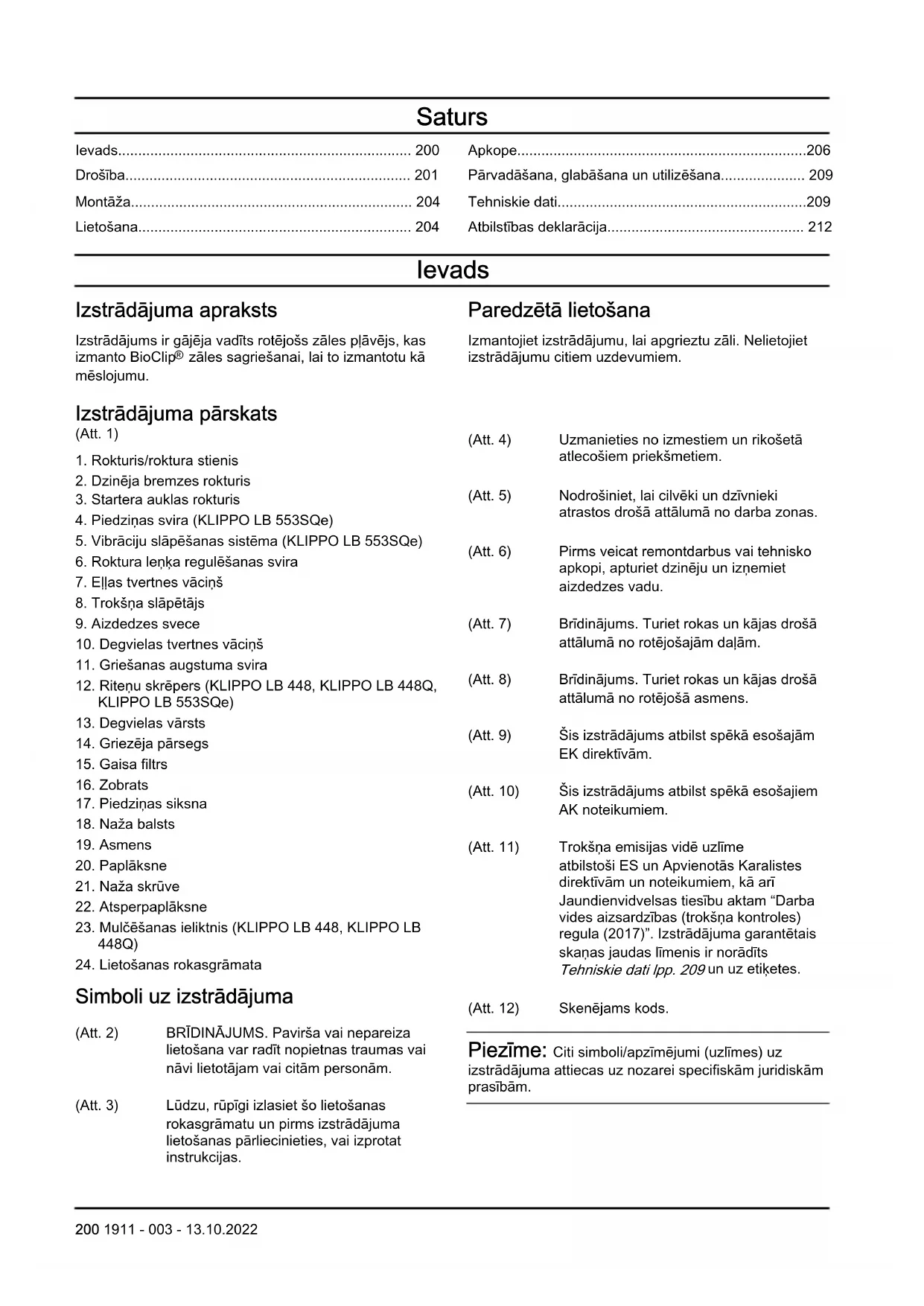

LIETOŠANAS INSTRUKCIJA KLIPPO LB 553SQe HUSQVARNA

LV Lietošanas pamācība

Pārvadāšana, glabāšana un utilizēšana.... 209

Tehniskie dati....209

Atbilstības deklarācija.... 212

levads

Izstrādājuma apraksts

Izstrādājums ir gājēja vadīts rotējošs zāles plāvējs, kas izmanto BioClip® zāles sagriešanai, lai to izmantotu kā mēslojumu.

Izstrādājuma pārskats

(Att. 1)

1. Rokturis/roktura stienis

2. Dzinēja bremzes rokturis

3. Startera auklas rokturis

4. Piedziñas svira (KLIPPO LB 553SQe)

5. Vibrāciju slāpēšanas sistēma (KLIPPO LB 553SQe)

6. Roktura leŋka regulēšanas svira

7. Ellas tvertnes vāciņš

8. Trokšna slāpētājs

9. Aizdedzes svece

10. Degvielas tvertnes vāciņš

11. Griešanas augstuma svira

12. Riteņu skrēpers (KLIPPO LB 448, KLIPPO LB 448Q, KLIPPO LB 553SQe)

13. Degvielas värsts

14. Griezēja pārsegs

15. Gaisa filtrs

16. Zobrats

17. Piedziñas siksna

18. Naža balsts

19. Asmens

20. Paplāksne

21. Naža skrūve

22. Atsperpaplāksne

23. Mulčešanas ieliktnis (KLIPPO LB 448, KLIPPO LB 448Q)

24. Lietošanas rokasgrāmata

Simboli uz izstrādājuma

(Att. 2) BRĪDINĀJUMS. Pavirša vai nepareiza lietošana var radīt nopietnas traumas vai nāvi lietotājam vai citām personām.

(Att. 3) Lūdzu, rūpīgi izlasiet šo lietošanas rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas.

Paredzētā lietošana

Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem.

(Att. 4) Uzmanieties no izmestiem un rikošetā atlecošiem priekšmetiem.

(Att. 5) Nodrošiniet, lai cilvēki un dzīvnieki atrastos drošā attālumā no darba zonas.

(Att. 6) Pirms veicat remontdarbus vai tehnisko apkopi, apturiet dzinēju un izņemiet aizdedzes vadu.

(Att. 7) Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošajām dalām.

(Att. 8) Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošā asmens.

(Att. 9) Šis izstrādājums atbilst spēkā esošajām EK direktīvām.

(Att. 10) Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem.

(Att. 11) Trokšna emisijas vidē uzlīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšna kontroles) regula (2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 209 un uz etiketes.

(Att. 12) Skenējams kods.

Piezīme: Citi simboli/apzīmējumi (uzlīmes) uz izstrādājuma attiecas uz nozarei specifiskām juridiskām prasībām.

Uzlīme uz izstrādājuma, tikai Austrālijai un Jaunzēlandei

(Att. 13)

Turiet rokas un kājas drošā attālumā no rotējošiem asmeņiem.

Euro V emisija

BRĪDINĀJUMS: Motora atvēršana anulē šī kēdes zāga ES tipa apstiprinājumu.

Atbildība par izstrādājuma kvalitāti

Saskaṇā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;
• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.
• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstāklos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.
• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu

konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.

• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.
• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.
• Nelaujiet nevienai personai izmantot izstrādājumu, ja neesat pārliecinājies, ka šī persona ir izlasījusi un izprot lietotāja rokasgrāmatas saturu.
• Neļaujiet bērniem lietot šo izstrādājumu.
• Bērni nedrīkst atrasties darba zonā. Tuvumā vienmēr jābūt pieaugušajam.
• Neļaujiet lietot izstrādājumu personai, kas nav iepazinusies ar lietošanas norādījumiem.
• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.
• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.
• Neizmantojiet izstrādājumu, ja tas ir bojāts.
• Neveiciet izmainas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmainas.
• Nemainiet noregulēto dzinēja apgriezienu skaitu

Darba zonas drošība

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Pirms izmantojat izstrādājumu, nonemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmeņus.
• Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.
• Nekad neizmantojiet izstrādājumu sliktos laikapstāklos, piemēram, miglā, lietū, stiprā vējā, lielā aukstumā un pastāvot zibenōšanas riskam.

Izstrādājuma izmantošana sliktos laikapstāklos vai mitrā vai slapjā vietā ir nogurdinoša. Slikti laikapstākli var izraisīt bīstamus apstāklus, piemēram, slidenas virsmas.

• Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas varētu kavēt izstrādājuma drošu darbību.
• Uzmanīgi skatieties, vai nav škēršļu, piemēram, sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi škēršļi.
• Plaušana uz nogāzēm var būt bīstama. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°.
• Uz nogāzēm izstrādājumu izmantojiet garenvirzienā. Neplaujiet uz augšu un uz leju.
• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz skaidru skatu.

Darba drošība

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet što izstrādājumu tikai zālienu plaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.
• Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 202.
• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.
• Nekad neiedarbiniet dzinēju slēgtās telpās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt ugunsgrēku.
• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var klūt valīgs un izraisīt traumas personal.
• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeniem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada loti lielu risku, ka asmens klūst valīgs.
• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Atvienojiet aizdedzes vadu no aizdedzes sveces. Pārbaudiet, vai izstrādājumā nav bojājumu. Novērsiet bojājumus vai ľaujiet pilnvarotā servisa pārstāvim veikt remontu.
• Nekad nepiestipriniet dzinēja bremžu rokturi pastāvīgi rokturim, kad dzinējs ir iedarbināts.
• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.
• Darbinot izstrādājumu, vienmēr stāviet aiz tā.
• Darbinot izstrādājumu, raugiet, lai visi četri riteņi atrodas uz zemes un turiet rokturi ar abām rokām.

Turiet rokas un kājas drošā attālumā no rotējošajiem asmeņiem.

• Nekad nenolieciet izstrādājumu dzinēja darbības laikā.
• Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri.
• Nekad neceliet izstrādājumu uz augšu dzinēja darbības laikā. Ja jums jāpaceļ izstrādājums, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.
• Neejiet atmuguriski izstrādājuma lietošanas laikā.
• Izslēdziet dzinēju, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiņiem.
• Nekad neskrieniet ar izstrādājumu dzinēja darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.
• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekad nemēginiet veikt regulēšanas darbus dzinēja darbības laikā.
• Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas ierīce nerotē.

Norādījumi par drošu darbu

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Įaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.
• Ja trokšna līmenis ir augstāks par 85 dB, izmantojiet dzirdes aizsarglīdzekļus.
• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet valējas kurpes un neejiet ar basām kājām.
• Velciet izturīgas garās bikses.
• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu ar bojātām drošības ierīcēm.
• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi.

Griezēja pārsega pārbaude

Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

- Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu.

Dzinēja bremžu rokturis

Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

Lai pārbaudītu dzinēja bremzes, iedarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas trīs sekundēs, lieciet pilnvarotā Husqvarna servisa pārstāvim noregulēt dzinēja bremzes.

(Att. 14)

Vibrāciju slāpēšanas sistēmas pārbaude

BRĪDINĀJUMS: Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrāciju ietekmē var izraisīt asinsrites vai nervu sistēmas bojājumus. Ja jūtat pārmērīgas vibrāciju ietekmes simptomus, meklējiet medicīnisku palīdzību. Tie var būt šādi: tirpšana, nejutīgums, tirpas, durstīšana, sāpes, vājums vai izmaiņas ādas krāsā un stāvoklī. Šie simptomi parasti ir novērojami pirkstos, rokās vai locītavās.

Vibrāciju slāpēšanas sistēma izstrādājuma darbības laikā samazina rokturu vibrāciju līdz minimumam.

Tērauda caurule stūrē un griezēja pārsegs samazina vibrāciju. Modelim KLIPPO LB 553SQe ir arī 4 stūrei piestiprinātas vibrāciju slāpēšanas iekārtas.

- Pārbaudiet stūres un vibrāciju slāpēšanas iekārtas, lai pārliecinātos, vai tās nav bojātas. (Att. 15)

Siksnas aizsarga pārbaude (KLIPPO LB 553SQe)

Siksnas aizsargs samazina traumu risku, kā arī nodrošina, ka bojāta piedziņas siksna netiek izsviesta.

- Pārliecinieties, vai siksnas aizsargam nav bojājumu un vai tas ir pareizi piestiprināts. (Att. 16)

Slāpētājs

Slāpētājs maksimāli mazina troksni un novirza motora izplūdes gāzes prom no operatora.

Nelietojiet izstrādājumu, ja slāpētājs nav piestiprināts vai ir bojāts. Bojāts slāpētājs palielina trokšņa līmeni un aizdegšanās risku.

BRĪDINĀJUMS: Lietošanas laikā, tūlīt pēc tās un tad, kad dzinējs darbojas tukšgaitā, slāpētājs loti uzkarst. Lai novērstu aizdegšanos, esiet piesardzīgs uzliesmojošu materiālu un/vai gāzu tuvumā.

Trokšna slāpētāja pārbaude

- Regulāri pārbaudiet slāpētāju, lai pārliecinātos, ka tas ir pareizi piestiprināts un nav bojāts.

Drošības norādījumi, rīkojoties ar degvielu

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu, ja uz tā ir degviela vai dzinēja ella. Notīriet nevēlamo degvielu/elleru un laujiet izstrādājumam nožūt.
• Ja degviela ir nokļuvusi uz apģērba, nekavējoties pārgērbieties.
• Neļaujiet degvielai nonākt uz ķermeņa, jo tā var izraisīt savainojumus. Ja degviela ir nonākusi uz ķermeņa, izmantojiet ziepes un ūdeni, lai to nomazgātu.
• Nelietojiet izstrādājumu, ja dzinējā ir sūce. Regulāri pārbaudiet, vai dzinējam nav radusies sūce.
• Rīkojoties ar degvielu, esiet uzmanīgs. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami, un var izraisīt savainojumus vai nāvi.
• Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama.
• Nesmēkējiet degvielas vai dzinēja tuvumā.
• Nenovietojiet siltus objektus degvielas vai dzinēja tuvumā.
• Nepievienojiet degvielu dzinēja darbības laikā.
• Pirms degvielas uzpildes pārliecinieties, vai dzinējs ir atdzisis.
• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu un uzmanīgi izlaidiet spiedienu.
• Neveiciet dzinēja degvielas uzpildi telpās. Nepietiekama gaisa plūsma var izraisīt savainojumus vai nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu (tvana gāzi).
• Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.
• Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdas) no vietas, kur piepildījāt tvertni.
• Nepiepildiet degvielas tvertni pilnībā. Siltuma ietekmē degviela izplešas. Atstājiet degvielas tvertnes augšdaļu tukšu.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un loti bīstama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.

• Pirms veicat izstrādājuma apkopi, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.

• Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

• Piederumi un pārveidojumi izstrādājumā, kurus ražotājs nav apstiprinājis, var izraisīt nopietnas traumas vai nāvi. Nepārveidojiet izstrādājumu. Izmantojiet tikai tādus piederumus, ko ir apstiprinājis ražotājs.

• Ja apkope netiek veikta pareizi un regulāri, traumu gūšanas risks un bojājumu izstrādājumam risks palielinās.

• Veiciet tikai to apkopi, kas norādīta īpašnieka rokasgrāmatā. Visi pārējie apkopes darbi jāveic pilnvarotā Husqvarna servisa pārstāvim.

• Laujiet pilnvarotā Husqvarna servisa pārstāvim regulāri veikt izstrādājuma apkopi.
• Nomainiet bojātās, nodilušās un salūzušās detaļas.

Montāža

levads

BRĪDINĀJUMS: Pirms montējat izstrādājumu, izlasiet nodalu par drošību un pārliecinieties, vai saprotat to.

BRĪDINĀJUMS: Noņemiet aizdedzes sveces vadu no aizdedzes sveces, pirms montējat izstrādājumu.

Roktura uzstādīšana un regulēšana

1. Noņemiet roktura uzgriezni un paplāksni no plāksnes uz augšējā roktura.
2. Novietojiet augšējo rokturi pozīcijā virs apakšējā roktura.

IEVĒROJIET: Pārliecinieties, vai troses nesapinas un netiek bojātas.

1. Piestipriniet paplāksni un roktura uzgriezni. (Att. 17)

2. Pagrieziet rokturi uz sāniem, lai nodrošinātu piemērotu ekspluatācijas pozīciju, kad izstrādājumu ekspluatējat sienas tuvumā. (Att. 18)

3. Noregulējiet rokturi vajadzīgajā augstumā
   a) KLIPPO LB 448, KLIPPO LB 448Q: Pagrieziet regulēšanas ritenīšus uz šasijas, lai rokturi regulētu vertikāli. (Att. 19)
   b) KLIPPO LB 442Q: Atlaidiet uzgriezni valigāk un noregulējiet rokturi vertikāli. Kad rokturis ir pareizajā pozīcijā, piegrieziet uzgriezni. (Att. 20)
   c) KLIPPO LB 553SQe: lai iestatītu roktura augstumu, paceliet roktura regulēšanas sviru un pārvietojiet rokturi uz priekšu vai atpakał. Roktura augstumu var regulēt 2 pozīcijās. (Att. 21)

Mulčēšanas aizbāžna montāža (KLIPPO LB 448, KLIPPO LB 448Q)

1. Sasveriet izstrādājumu uz aizmuguri tā, lai aizdedzes svece būtu augšā.
2. levietojiet mulčēšanas aizbāžna tapas atverēs no griezēja pārsega iekšpuses. (Att. 22)
3. Piestipriniet mulčešanas aizbāžna skrūves no griezēja pārsega ārpuses. (Att. 23)

Lietošana

levads

BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodalų par drošību un pārliecinieties, vai saprotat to.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.
• Informācija par izstrādājuma daļām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet Husqvarna Connect lietotni savā mobilajā ierīcē.
2. Registrējieties Husqvarna Connect lietotnē.
3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai savienotu un registrētu produktu.

Pirms izstrādājuma darbināšanas

1. Uzmanīgi izlasiet lietotāja rokasgrāmatu un pārliecinieties, vai izprotat instrukcijas.

2. Pārbaudiet griešanas aprīkojumu, lai pārliecinātos, vai tas ir pareizi piestiprināts un noregulēts. Skatiet šeit: Griešanas aprīkojuma pārbaudīšana lpp. 207.

3. Uzpildiet degvielas tvertni. Skatiet šeit: Degvielas uzpildišana lpp. 205

4. Uzpildiet degvielas tvertni un pārbaudiet ellas limeni. Skatiet šeit: Ellas limena pārbaude lpp. 207.

Degvielas uzpildišana

Ja iespējams, izmantojiet zemu emisiju/alkilātu degvielu. Ja zemu emisiju/alkilātu benzīns nav pieejams, izmantojiet kvalitatīvu bezsvina benzīnu vai svinu saturošu benzīnu, kura oktānskaitlis ir vismaz 90.

IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks par 90 RON (87 AKI). Pretējā gadījumā izstrādājums var tikt bojāts.

1. Lēni atveriet degvielas tvertnes vāciņu, lai samazinātu spiedienu.
2. Lēni uzpildiet ar degvielas kannu. Ja esat izšlakstījis degvielu, notīriet to ar drāniņu un ľaujiet atlikušajai degvielai nožūt. (Att. 24)
3. Notīriet vietu ap degvielas tvertnes vāciņu.
4. Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.
5. Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdu attālumā) no vietas, kur veicāt uzpildi.

Griešanas augstuma regulēšana

Griešanas augstumu modelim KLIPPO LB 442Q var regulēt 4 līmeņos, modelim KLIPPO LB 553SQe — 5 līmeņos un modelim KLIPPO LB 448, KLIPPO LB 448Q — 6 līmeņos.

1. Lai samazinātu vai palielinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru.

a) Lai palielinātu griešanas augstumu modelim KLIPPO LB 442Q, KLIPPO LB 448, KLIPPO LB 448Q, pārvietojiet griešanas augstuma sviru uz priekšu. Lai samazinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz aizmuguri (Att. 25)
b) Lai palielinātu griešanas augstumu modelim KLIPPO LB 553SQe, pārvietojiet griešanas augstuma sviru uz aizmuguri. Lai samazinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz priekšu (Att. 26)

IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi.

Izstrādājuma iedarbināšana

1. Pārliecinieties, vai aizdedzes vads ir pievienots aizdedzes svecei.

2. Atveriet degvielas värstu. (Att. 27)

3. Stāviet aiz izstrādājuma.
4. Turiet dzinēja bremžu rokturi pretī stūrei. (Att. 28)
5. Turiet startera auklas rokturi ar labo roku.
6. Lēni velciet startera auklu, līdz sajūtat pretestību.
7. Lai iedarbinātu dzinēju, spēcīgi to pavelciet.

BRĪDINĀJUMS: Netiniet startera auklu ap roku.

IEVĒROJIET: Neizvelciet startera auklu pilnībā. Neatlaidiet startera auklas rokturi, kad aukla izvilkta.

Izstrādājuma izslēgšana

• Lai apstādinātu tikai piedziņu, nedaudz atlaidiet dzinēja bremžu rokturi.
• Lai apturētu dzinēju, pilnībā atlaidiet dzinēja bremžu rokturi.
• Aizveriet degvielas värstu. (Att. 29)

Piedziņas izmantošana riteniem (KLIPPO LB 553SQe)

• Bīdiet piedziņas sviru uz leju. (Att. 30)
- Pirms velkat izstrādājumu uz aizmuguri, atvienojiet piedziņu un pastumiet izstrādājumu uz priekšu aptuveni 10cm.
- Nedaudz atlaidiet dzinēja bremžu rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu škērslim.

Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, plaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma klūst dzeltena. Ass asmens ari patērē mazāk energijas nekā truls asmens.
• Neplaujiet vairāk par ½ no zāles garuma. Vispirms plaujiet ar lielu plaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet plaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ħoti gara, plaujiet lēni un, ja nepieciešams, dariet to divreiz.
• Katru reizi plaujiet dažādos virzienus, lai zālienā neatstātu svītras.
• Uzturiet plaušanas pârsegu tîru. Zâles un netîrumu uzkrāšanās plaušanas pârsega iekšpusē var pasliktināt plaušanas rezultātu. Skatiet: Produkta tīrīšana no ārpuses lpp. 206.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodalu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi.

Papildinformāciju skatiet šeit: www.husqvarna.com.

Apkopes grafiks

Apkopes intervāli tiek aprēkināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā.

Apkopei, kas atzimēta ar zīmi*: norādījumus skatiet šeit: Izstrādājuma drošības ierīces lpp. 202.

Apkope	Katru dienu Reizi nedēļā	Reizi mēne-sī
Veiciet vispārīgu pārbaudi X
Pārbaudiet eļļas līmeni X
Notīriet izstrādājumu X
Iztīriet gaisa filtru X
Pārbaudiet griešanas aprīkojumu X
Pārbaudiet griešanas vāku* X
Pārbaudiet dzinēja bremžu rokturi* X
Pārbaudiet slāpētāju* X
Pārbaudiet aizdedzes sveci X
Pārbaudiet, vai piedziņas siksnai nav bojājumu X
Iztīriet zobrata korpusu X
Modelim KLIPPO LB 448. Nomainiet eļļu (pirmo reizi pēc 5 h lietošanas, pēc tam — ik pēc 25 h lietošanas un reizi gadā)		X
Modelim KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe. Nomainiet eļļu (pirmo reizi pēc 5 h lietošanas, pēc tam — ik pēc 50 h lietošanas un reizi gadā)		X
Nomainiet gaisa filtru X
Pārbaudiet degvielas sistēmu X
Pārbaudiet un noregulējiet piedziņu (sajūga vadu) X

Vispārējās pārbaudes veikšana

- Pārliecinieties, vai visi uzgriežni un skrūves uz izstrādājuma ir pareizi pievilkti.

Produkta tīrīšana no ārpuses

• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.

• Pārliecinieties, vai gaisa ieplūde dzinēja augšpusē nav blokēta.

• Produktu nedrīkst skalot ar augstspiediena ūdens strūklu.

• Ja izstrādājuma tīrīšanai izmantojat ūdeni, nelejiet to tieši uz dzinēja.

Piedziņas siksnas pārbaude un pārnesumkārbas (reduktora) kartera tīrīšana (KLIPPO LB 553SQe)

1. Iznemiet skrūves no siksnas aizsarga. (Att. 16)
2. Pavelciet siksnas aizsargu uz priekšu un noņemiet. (Att. 31)
3. Pārbaudiet, vai piedziņas siksna un siksnas skriemelis nav bojāti.
4. Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus no pārnesumkārbas (reduktora) kartera. (Att. 32)

Griešanas pârsega iekšējās virsmas tīrīšana

1. Novietojiet izstrādājumu uz sāniem ar slāpētāju uz leju.

IEVĒROJIET: Novietojot izstrādājumu ar gaisa filtru uz leju, var sabojāt dzinēju.

1. Ar šlūteni noskalojiet griešanas pārsega iekšējo virsmu.

Griešanas aprīkojuma pārbaudīšana

BRĪDINĀJUMS: Lai novērstu nejaušu palaišanu, atvienojiet aizdedzes vadu no aizdedzes sveces.

BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.
2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai truls.

Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Ģaujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar škērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai ari tas ir jānomaina.

Asmens nomainišana

1. Blokējiet asmeni ar koka klucīti. (Att. 33)
2. Izņemiet asmens skrūvi, atsperi, noņemiet paplāksni un asmeni. (Att. 34)
3. Pārbaudiet, vai naža adapteris un asmens skrūve nav bojāti.

a) Ja nomaināt naža adaptera asmeni, nomainiet arī asmens skrūvi, atsperes paplāksni un berzes paplāksni.

1. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, vai tā nav saliekta.

2. Kad piestiprināt jauno asmeni, pārliecinieties, vai saliektie gali ir vērsti griešanas pārsega virzienā. (Att. 35)

3. Novietojiet berzes paplāksni un asmeni pret asmens atbalstu. (Att. 36)

4. Pārliecinieties, vai asmens ir salāgots ar dzinēja vārpstas centru. (Att. 37)

5. Blokējiet asmeni ar koka klucīti. (Att. 38)

6. Piestipriniet atsperpaplāksni un piegrieziet skrūvi ar 70 Nm griezes momentu. (Att. 39)

7. Ar roku pagrieziet asmeni un pārbaudiet, vai tas griežas brīvi.

BRĪDINĀJUMS: Lietojiet aizsargcimdus. Asmens ir ħoti ass, un ar to var viegli sagriezties.

1. ledarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja asmens nav pareizi piestiprināts, izstrādājums vibrē vai plaušanas rezultāts nav apmierinošs.

Ellas līmeņa pārbaude

IEVĒROJIET: Pārāk zems elļas līmenis var izraisīt dzinēja bojājumus. Pirms iedarbināt izstrādājumu, pārbaudiet elļas līmeni.

1. Novietojiet izstrādājumu uz līdzenas virsmas.
2. Nonemiet ellas tvertnes vāciņu ar piestiprināto mērstieni.
3. Notīriet no mērstiena ellu.
4. Pilnībā ievietojiet mērstieni ellas tvertnē. Pievelciet ellas tvertnes vāciņu, lai pareizi pārbaudītu ellas līmeni.
5. Iznemiet mērstieni.
6. Pārbaudiet ellas līmeni uz mērstieņa.
7. Ja e'llas līmenis ir pārāk zems, uzpildiet dzinēja e'llu un pārbaudiet e'llas līmeni vēlreiz.

(Att. 40)

Piezīme: Lai novērstu ellas izšlakstīšanos, izmantojiet piltuvi.

Dzinēja ellas maina

BRĪDINĀJUMS: Uzreiz pēc dzinēja izslēgšanas dzinēja ella ir loti karsta. ľaujiet dzinējam atdzist, pirms izlejat dzinēja ellu.

Ja dzinēja ella ir uzšlakstijusies uz ādas, nomazgājiet to ar ziepēm un ūdeni.

(Att. 41)

1. Nonemiet aizdedzes vadu no aizdedzes sveces.
2. Nonemiet ellas tvertnes vāciņu.
3. Izteciniet dzinēja ellu.

a) Modeliem ar ellas izliešanas aizbāzni: Novietojiet tvertni zem ellas izliešanas aizbāžna, lai savāktu dzinēja ellu.

b) Modeliem bez ellas izliešanas aizbāžna vai arī, ja zem ellas izliešanas aizbāžna nav iespējams novietot tvertni: Izmantojiet ellas sūkni (papildaprīkojums), lai izvadītu ellu no ellas tvertnes.

1. lepildiet jaunu dzinēja ellu, kuras tips atbilst ieteikumiem Tehniskie dati lpp. 209.
2. Pārbaudiet ellas līmeni. Skatiet šeit: Ellas līmeņa pārbaude lpp. 207.

Gaisa filtrs

Piezīme: Gaisa filtru, kas ir izmantots ilgu laiku, nevar iztīrīt. Regulāri nomainiet gaisa filtru. Vienmēr nomainiet bojātu gaisa filtru.

Gaisa filtra nonemšana un uzstādīšana (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

BRĪDINĀJUMS: Lietojiet aizsargcimdus.

1. Piespiediet skavas, kas fiksē gaisa filtra pārsegu.
2. Uzmanīgi noņemiet no dzinēja gaisa filtra pārsegu (A).
3. Nonemiet gaisa filtru (B) un putu filtru (C). (Att. 42)
4. Pārbaudiet, vai gaisa filtrs nav bojāts. Nomainiet bojātu gaisa filtru.
5. Iztīriet un pārbaudiet gaisa filtru. Skatiet šeit: Gaisa filtra tīrīšana (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) lpp. 208.
6. Uzstādiet, veicot darbības pretējā secībā.

Gaisa filtra tirišana (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

IEVĒROJIET: Nedarbiniet dzinēju, ja nav pievienots gaisa filtrs vai tas ir netīrs.

IEVĒROJIET: Ja gaisa filtru nevar pilnībā iztīrīt vai tas ir bojāts, nomainiet to. Bojāts gaisa filtrs rada dzinēja bojājumus.

1. Nospiediet fiksatora izcilnus (A), nonemiet gaisa filtra pärsegu (B) un iznemiet gaisa filtru (C). (Att. 43)
2. Pasitiet gaisa filtru pret cietu virsmu vai pūtiet caur filtru saspiestu gaisu no tā tīrās puses.

IEVĒROJIET: Neizmantojiet suku, lai nonemtu netīrumus, jo tādējādi netīrumi tiek iespiesti gaisa filtrā.

1. Tiriet gaisa filtra turētāju (D) un gaisa filtra pārsegu ar mitru drānu.

IEVĒROJIET: Pārliecinieties, ka gaisa kanālā (E) neiekļūst netīrumi.

1. Uzstādiet gaisa filtru. Pārbaudiet, vai gaisa filtrs pilnībā balstās pret gaisa filtra turētāju.
2. Uzstādiet gaisa filtra pārsegu ar apakšējiem izcilniem vispirms.

Gaisa filtra tīrīšana (KLIPPO LB 448)

IEVĒROJIET: Nedarbiniet dzinēju, ja nav pievienots gaisa filtrs vai ja gaisa filtrs ir netīrs.

IEVĒROJIET: Ja gaisa filtru nevar pilnībā iztīrīt vai tas ir bojāts, nomainiet to. Defektīvs gaisa filtrs rada dzinēja bojājumus.

1. Nospiediet aiztures izcilnus (A), nonemiet gaisa filtra vāku (B) un iznemiet gaisa filtru (C). (Att. 44)
2. Sitiet gaisa filtru pret cietu virsmu vai pūtiet saspiestu gaisu caur gaisa filtru no gaisa filtra tīrās puses.

IEVĒROJIET: Neizmantojiet suku, lai nonemtu netīrumus, jo tādējādi netīrumi tiek iespiesti gaisa filtrā.

1. Tiriet gaisa filtra turētāju (D) un gaisa filtra vāku ar mitru drānu.

IEVĒROJIET: Pārliecinieties, vai gaisa cauruļvadā (E) neiekļūst netīrumi.

1. Uzstādiet gaisa filtru. Pārliecinieties, vai gaisa filtrs pilnībā atbalstās pret gaisa filtra turētāju.
2. Uzstādiet gaisa filtra vāku ar apakšējām tapām vispirms.

Aizdedzes sveces pārbaude

IEVĒROJIET: Vienmēr lietojiet ieteikto aizdedzes sveces tipu. Nepiemērota aizdedzes svece var radīt izstrādājuma bojājumus.

• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tukšgaitā.
• Lai samazinātu nevēlamu materiālu uzkrāšanos uz aizdedzes sveces elektrodiem, ievērojiet turpmākos norādījumus.
  a) Pārliecinieties, vai tukšgaitas apgriezienu skaits ir noregulēts pareizi.
  b) Pārliecinieties, vai degvielas maisījums ir atbilstošs.
  c) Pārliecinieties, vai gaisa filtrs ir tīrs.
• Ja aizdedzes svece ir netīra, notīriet to un pārbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet šeit: Tehniskie dati lpp. 209. (Att. 45)

- Ja nepieciešams, nomainiet aizdedzes sveci.

Degvielas sistēmas pārbaude

- Pārbaudiet degvielas tvertnes vāciņu un degvielas tvertnes vāciņa blīvi, lai pārliecinātos, vai nav bojājumu.

- Pārbaudiet degvielas šlūtenes, lai pārbaudītu, vai nav noplūdes. Ja degvielas šlūtene ir bojāta, ľaujiet servisa pārstāvim to nomainīt.

Pārvadāšana, glabāšana un utilizēšana

Transportēšana un glabāšana

• Attiecībā uz izstrādājuma un degvielas glabāšanu un transportēšanu pārliecinieties, vai nav noplūdes vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piemēram, elektroierīces vai tvaika katli, var izraisīt ugunsgrēku.
• Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai.
• Iztukšojiet degvielas tvertni, pirms novietojat izstrādājumu glabāšanai uz ilgāku laiku. Nododiet degvielu piemērojamā utilizēšanas vietā.
• Transportēšanas laikā droši nostipriniet izstrādājumu, lai novērstu bojājumus un negadījumus.
• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var pieklūt bērni vai personas, kam tas nav atlauts.

- Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C.

Utilizēšana

• levērojiet vietējās pārstrādes prasības un piemērojamos noteikumus.
• Utilizējiet visas kimikālijas, piemēram, dzinēja ellu vai degvielu, servisa centrā vai piemērojamā utilizācijas vietā.
• Kad izstrādājums vairs netiek izmantots, nosūtiet to Husqvarna izplatītājam vai nogādājiet to pārstrādes vietā.

Tehniskie dati

Tehniskie dati

	KLIPPO LB 442Q	KLIPPO LB 448	KLIPPO LB 448Q	KLIPPO LB 553SQe
Dzinējs
Zīmols Husqvarna Honda Husqvarna H	Husqvarna
Modelis HS 166AP GCVx-145 HS 166	AP HS 166AP
Dzinēja tips	Viencilindra, 4 taktu, piespiedu gaisa dzesēšana, OHV	Viencilindra, 4 taktu, piespiedu gaisa dzesēšana, OHV	Viencilindra, 4 taktu, piespiedu gaisa dzesēšana, OHV	Viencilindra, 4 taktu, piespiedu gaisa dzesēšana, OHV
Dzinēja tilpums, cm ^3	166 145 166 166
Ātrums, apgr./min 2900 2900 2900 2900
Dzinēja nomināljauda, kW 76	2,75 2,7 2,75 2,75
Aizdedzes sistēma
Aizdedzes svece	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Atstatums starp elektrodiem, mm 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8	0,7-0,8	0,7-0,8
Degvielas un ellošanas sistēma
Dzinēja ellošanas veids Škaidellošana	Škaidellošana Škaidellošana	dellošana Škaidellošana	0,7-0,8	0,7-0,8
Degvielas tvertnes ietilpība, litri 1,5 0,9	1,5 1,5
Ellas tvertnes ietilpība, litri 0,5 0,55 0,5	0,5
Dzinēja ellα 77	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Svars
Svars ar tukšu tvertni, kg 25,5 27,5 29	0 38,5
Trokšna emisija 78
Skaņas jaudas līmenis, izmērītais dB (A)	92 90 93 95
Skaņas jaudas līmenis, garantētais LWA dB (A)	94 91 93 96
Skaņas līmeņi 79
Skaņas spiediena līmenis pie opera-tora auss, dB (A)	81 77 79 83
Vibrācijas līmeņi, ahveq 80
Rokturis, m/s2	5,1 4,5 4,2 3,4
Griešanas aprīkojums
Griešanas augstums, mm 34–55 30–60	30–60 28–65
Plaušanas platums, cm 420 480 480 5	30
Asmens	Mulčēšanas — 42 cm5028812-10	Mulčēšanas — 48 cm5028813-10	Mulčēšanas — 48 cm5028813-10	Mulčēšanas — 53 cm2956732–20
Braukšana
Ātrums, km/h - - - 4,8

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums:

Apraksts Zāles plaujmašina
Zīmols Husqvarna
Tips/modelis KLIPPO	LB 448, KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe
Identifikācija Ar sērijas	numuriem no 2022 un turpmākiem sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Direktīva/regula Apraksts
2006/42/EK “par iekārtām”
2014/30/ES par elektromagnētisko savietojamību
2000/14/EK “par trokšna emisiju vidē”
2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās”

un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Pilnvarotā iestāde: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. ir apstiprinājusi atbilstību Eiropas Padomes direktīvai 2000/14/EK, atbilstības izvērtēšanas kārtībai: VI pielikums.

Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit: Tehniskie dati lpp. 209.

Huskvarna, 2022-11-07

$$ \Delta \cdot 2 m $$

Claes Losdal, nodalas vadītājs/dārzkopības izstrādājumi, Husqvarna AB

Atbildīgais par tehnisko dokumentāciju

Inhoud

Inleiding....213

Veiligheid.... 214

Montage....217

Werking....218

Onderhoud....219
