Produkta veids	Elektriskā stumjamā pļaujmašīna, rotējoša
Zīmols	Husqvarna
Modelis	Aspire LC34P4A
Pļaušanas platums	34 cm
Pļaušanas augstums	30 – 65 mm (regulējams pakāpeniski)
Svars (bez akumulatora)	11,5 kg
Svars (ar akumulatoru)	13,5 kg
Motora tips	BLDC (bez suku), 18 V
Akumulators	Litija jonu 18V (saderīgs ar POWER FOR ALL)
Akumulatora darbības laiks (4,0 Ah)	Aptuveni 37 minūtes
Savācēja tvertnes ietilpība	30 litri
Mulčēšanas funkcija	Jā (ar piegādāto smalcinātāja aizbāzni)
Salokāms stūres rats	Jā, ar augstuma regulēšanu
Drošības ierīces	Motora bremžu rokturis, pretiedarbināšanas sistēma, drošības atslēga
LED indikatori	Akumulatora uzlāde, kļūdas indikators
Trokšņa līmenis	86 dB(A) izmērītais, 87 dB(A) garantētais
Vibrācijas (rokturis)	0,5 m/s²
Apkope	Sausā tīrīšana, asmens asināšana, asmens nomaiņa
Garantija	Skatiet noteikumus veikalā vai Husqvarna.com

Bieži uzdotie jautājumi - Aspire LC34P4A HUSQVARNA

Kā iedarbināt Husqvarna Aspire LC34P4A pļaujmašīnu?

Lai iedarbinātu, ievietojiet uzlādētu akumulatoru, pagrieziet drošības atslēgu pozīcijā 1, palieciet aiz pļaujmašīnas, atlaidiet pretiedarbināšanas sistēmu, pēc tam nospiediet motora bremžu rokturi pret stūres ratu.

Kāds ir akumulatora darbības laiks?

Ar 4,0 Ah akumulatoru (P4A 18-B72) darbības laiks ir aptuveni 37 minūtes. Lai sasniegtu labāku veiktspēju, izmantojiet akumulatoru ar ietilpību vismaz 4,0 Ah.

Kā regulēt pļaušanas augstumu?

Pļaušanas augstumu var regulēt no 30 līdz 65 mm, izmantojot sānos novietoto sviru. Spiediet sviru uz priekšu, lai samazinātu augstumu, un atpakaļ, lai to palielinātu.

Vai es varu izmantot pļaujmašīnu bez savācēja tvertnes?

Jā, jūs varat noņemt tvertni aizmugurējai izmešanai vai piestiprināt piegādāto smalcinātāja aizbāzni mulčēšanai (zāles smalcināšanai).

Kā tīrīt pļaujmašīnu?

Nekad neizmantojiet ūdeni. Notīriet korpusu un plastmasas daļas ar sausu drānu un suku. Akumulatoram un lādētājam izmantojiet sausu, mīkstu drānu.

Ko darīt, ja asmens ir iestrēdzis?

Pagrieziet drošības atslēgu uz 0, izņemiet akumulatoru, pagaidiet 5 sekundes, pēc tam noņemiet šķēršļus (zāli, zarus) zem korpusa. Ja bloķēšana turpinās, sazinieties ar pilnvarotu darbnīcu.

Kā nomainīt asmeni?

Bloķējiet asmeni ar koka ķīli, noņemiet skrūvi, nomainiet asmeni, orientējot griezējmalu pret pārsegu. Pievelciet skrūvi ar 23-28 Nm griezes momentu. Valkājiet cimdus!

Vai pļaujmašīnu var izmantot nogāzēs?

Izvairieties no pārāk stāvām nogāzēm. Pļaujiet sāniski (pāri nogāzei), nevis vertikāli. Vienmēr ejiet, neskrieniet.

Kā uzglabāt pļaujmašīnu pēc lietošanas?

Izņemiet akumulatoru, notīriet to, uzglabājiet sausā vietā ar temperatūru no -20°C līdz +50°C. Pļaujmašīnu var novietot horizontāli vai vertikāli, vai piestiprināt pie sienas ar piegādāto āķi.

Ko nozīmē LED kļūdas indikatora mirgošana?

Mirgošanas skaits norāda uz problēmu: 5 = asmens iestrēdzis, 8 = zems akumulatora līmenis, 9 = akumulatora kļūda utt. Pilnīgu nozīmi un risinājumus skatiet rokasgrāmatā.

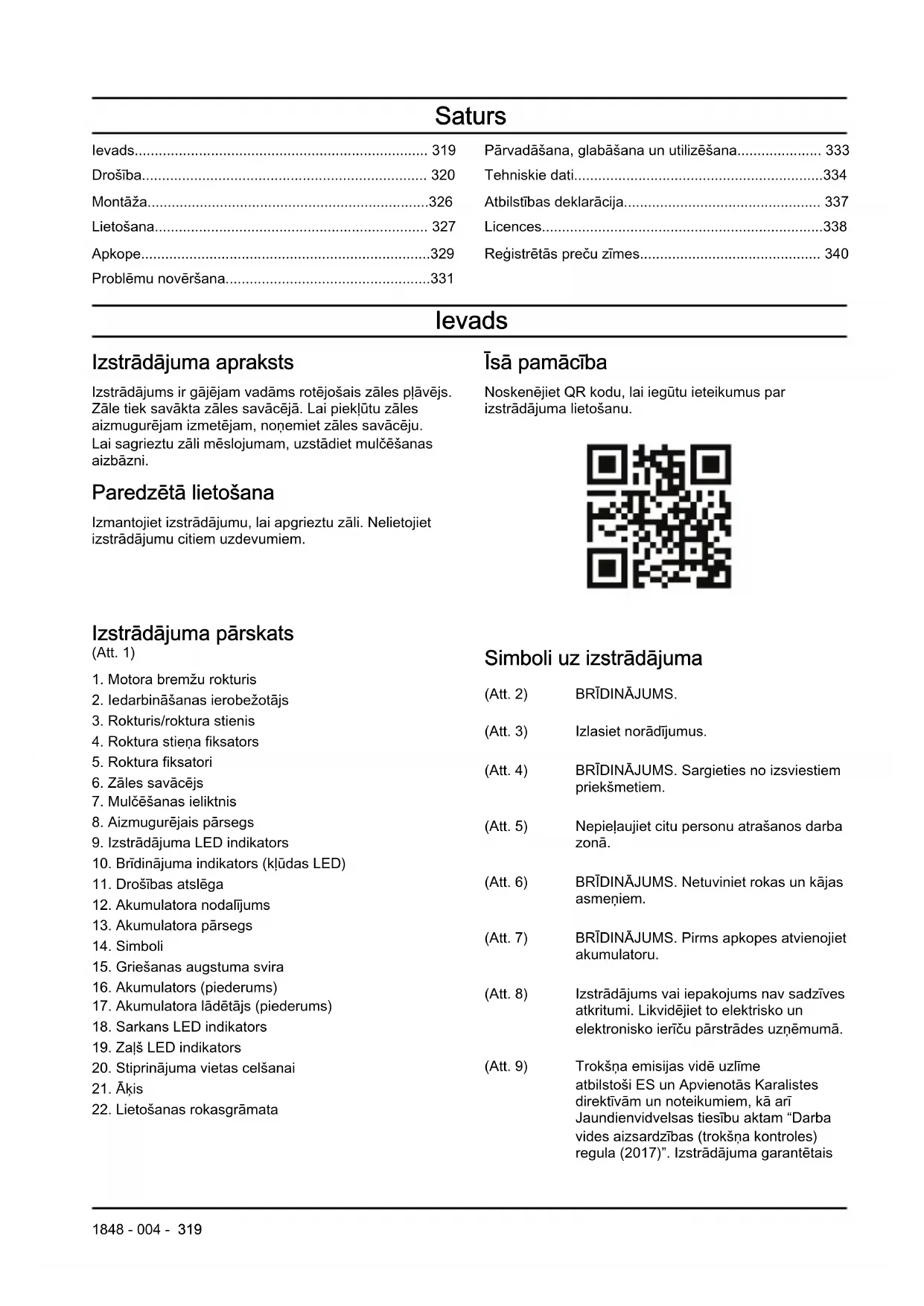

LIETOŠANAS INSTRUKCIJA Aspire LC34P4A HUSQVARNA

LV Lietošanas pamācība

levads.... 319
Drošība.... 320
Montāža....326
Lietošana.... 327
Apkope....329
Problēmu novēršana....331

Pārvadāšana, glabāšana un utilizēšana.... 333
Tehniskie dati....334
Atbilstības deklarācija.... 337
Licences....338
Reğistrētās preču zīmes.... 340

levads

Izstrādājuma apraksts

Izstrādājums ir gājējam vadāms rotējošais zāles plāvējs. Zāle tiek savākta zāles savācējā. Lai pieklūtu zāles aizmugurējam izmetējam, noņemiet zāles savācēju. Lai sagrieztu zāli mēslojumam, uzstādiet mulčēšanas aizbāzni.

Paredzētā lietošana

Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem.

Īsā pamācība

Noskenējiet QR kodu, lai iegūtu ieteikumus par izstrādājuma lietošanu.

Izstrādājuma pārskats

(Att. 1)

1. Motora bremžu rokturis
2. ledarbināšanas ierobežotājs
3. Rokturis/roktura stienis
4. Roktura stiena fiksators
5. Roktura fiksatori
6. Zāles savācējs
7. Mulčēšanas ieliktnis
8. Aizmugurējais pārsegs
9. Izstrādājuma LED indikators
10. Brīdinājuma indikators (klūdas LED)
11. Drošības atslēga
12. Akumulatora nodalijums
13. Akumulatora pärsegs
14. Simboli
15. Griešanas augstuma svira
16. Akumulators (piederums)
17. Akumulatora lādētājs (piederums)
18. Sarkans LED indikators
19. Zaš LED indikators
20. Stiprinājuma vietas celšanai
21. Ākis
22. Lietošanas rokasgrāmata

Simboli uz izstrādājuma

(Att. 2) BRĪDINĀJUMS.
(Att. 3) Izlasiet norādījumus.
(Att. 4) BRĪDINĀJUMS. Sargieties no izsviestiem priekšmetiem.
(Att. 5) Nepieļaujiet citu personu atrašanos darba zonā.
(Att. 6) BRĪDINĀJUMS. Netuviniet rokas un kājas asmeņiem.
(Att. 7) BRĪDINĀJUMS. Pirms apkopes atvienojiet akumulatoru.
(Att. 8) Izstrādājums vai iepakojums nav sadzīves atkritumi. Likvidējiet to elektrisko un elektronisko ierīču pārstrādes uzņēmumā.
(Att. 9) Trokšna emisijas vidē uzīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšna kontroles) regula (2017)”. Izstrādājuma garantētais

	skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 334 un uz etiketes.
(Att. 10)	Šis piederums atbilst spēkā esošajām EK direktīvām.
(Att. 11)	Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem.
(Att. 12)	Produkts ir aizsargāts pret šķidrumu iekļūšanu tajā.
(Att. 13)	Atlaidiet motora bremžu rokturi, lai apturētu.
(Att. 14)	Nospiediet motora bremžu rokturi, lai ieslēgtu asmeņu piedziņu.
(Att. 15)	Skenējams kods.
(Att. 18)	leslēdziet, lai fiksētu vai atblokētu.

Piezīme: Pārējie uz izstrādājuma norāditie simboli/norādes atbilst dažu valstu sertifikācijas prasībām.

Simboli uz akumulatora un/vai akumulatoru lādētāja

Utilizējiet šo izstrādā- jumu elektrisko un elektronisko ierīču pārstrādes uznēmu- mā. (Attiecas vienīgi uz Eiropu) (Att. 19)

(Att. 20) Akumulatoru izmanto-

jiet tikai POWER FOR ALL sistēmas partneru izstrādāju-mos.

(Att. 21) Aizsargājiet akumulatoru pret karstumu,

(Att. 22) piemēram, pret intensīvu saules gaismu, uguni, netīrumiem, ūdeni un mitrumu. Pastāv sprādziena un īsslēguma risks.

(Att. 16) Lietojiet un uzglabājiet akumulatoru lādētāju tikai iekštelpās.

(Att. 17) Dubultā izolācija.

Markējumi uz izstrādājuma

(Att. 23)

BĪSTAMI! Netuviniet rokas un kājas.

Atbildība par izstrādājuma kvalitāti

Saskaṇā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;
• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanībul!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi izstrādājuma drošības brīdinājumi

BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus, norādījumus, apskatiet attēlus un tehniskos datus, kas iekļauti šī izstrādājuma komplektā. Tālāk norādīto brīdinājumu un norādījumu neievērošana var radīt strāvas triecīenu, aizdegšanos un/vai nopietnas traumas.

Saglabājiet visus brīdinājumus un norādījumus turpmākām uzzinām. Brīdinājumos izmantotais termins “izstrādājums” attiecas uz elektrisku izstrādājumu (ar

barošanas kabeli) vai uz izstrādājumu ar akumulatoru (bez barošanas kabela).

Darba zonas drošība

• Darba zonai jābūt tīrai un labi apgaismotai. Nekārtīgās un tumšās vietās bieži notiek negadījumi.
• Nelietojiet izstrādājumu sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā. Produkts rada dzirksteles, kas var izraisīt putekļu vai izgarojumu aizdegšanos.
• Produkta lietošanas laikā neļaujiet tuvumā atrasties bērniem un citām personām. Uzmanības novēršanas dēl varat zaudēt kontroli.

Elektrodrošība

• Izstrādājuma kontaktspraudniem jāatbilst elektrotīkla kontaktligzdām. Nekādā gadījumā nepārveidojiet kontaktspraudni! lezemētiem izstrādājumiem nedrīkst izmantot nekādus pārejas spraudņus. Nepārveidoti kontaktspraudni un atbilstošas kontaktligzdas samazina strāvas triecienu risku.
• Nepieļaujiet ķermeņa saskari ar iezemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Ja ir izveidojies ķermeņa zemējums, pastāv paaugstināts strāvas trieciena risks.
• Nepakļaujiet izstrādājumus lietus vai mitruma iedarbībai. Ūdens, kas iekļuvis izstrādājumā, palielina elektriskās strāvas trieciena risku.
• Lietojot kabeli, ievērojiet piesardzību. Nekad neizmantojiet barošanas kabeli ierīces pārnēsāšanai, vilkšanai vai atvienošanai no kontaktligzdas. Sargiet kabeli no karstuma, eļļas, asām malām un kustīgām detaļām. Bojāti vai savijušies vadi paaugstina strāvas trieciena risku.
• Lietojot izstrādājumu ārpus telpām, izmantojiet piemērotu ārpustelpu pagarinātāju. Lietošanai ārpus telpām piemērota pagarinātāja lietošana samazina elektriskās strāvas trieciena risku.
• Ja no izstrādājuma lietošanas mitros apstāklos nevar izvairīties, izmantojiet paliekošās strāvas ierīci (Residual Current Device, RCD). Izmantojot RCD, tiek samazināts elektriskās strāvas trieciena risks.

Individuālā aizsardzība

• Lietojot izstrādājumu, ievērojiet piesardzību, pārdomājiet savas darbības un rīkojieties saprātīgi. Nelietojiet izstrādājumu, kad esat noguris vai narkotiku, alkohola vai zāļu iespaidā. Pat neuzmanības mirklis, lietojot izstrādājumu, var radīt smagu traumu.
• Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet acu aizsargus. Individuālo aizsardzības līdzekļu, piemēram, putekļu maskas, aizsargapavu ar neslīdošām zolēm, kiveres vai dzirdes aizsarglīdzekļu, lietošana attiecīgos apstākļos samazina traumu gūšanas risku.
• Nepieļaujiet nejaušu ieslēgšanu. Pirms produkta pievienošanas strāvas padeves avotam un/vai

akumulatoram, pacelšanas vai pārvietošanas pārbaudiet, vai slēdzis ir izslēgtā stāvoklī. Izstrādājuma pārnēsāšana, turot pirkstu uz slēdža, vai izstrādājuma pieslēgšana barošanai, ja ir ieslēgts slēdzis, var izraisīt negadījumus.

• Pirms produkta ieslēgšanas noņemiet regulēšanas atslēgu vai uzgriežņu atslēgu. Uz produkta rotējošajām detaļām atstāta uzgriežņu atslēga vai atslēga var radīt traumu.
• Nesniedzieties pārāk tālu. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tādējādi var labāk vadīt produktu negaidītās situācijās.
• Attiecīgi apgērbieties. Nevalkājiet valīgu apgērbu vai rotaslietas. Nepieļaujiet matu un apgērba saskari ar kustīgajām daļām. Valīgas drēbes, rotaslietas vai gari mati var iekerties kustīgajās detaļās.
• Ja komplektācijā ir iekļautas pievienojamas putekļu iesūkšanas ierīces un savākšanas tvertnes, pārbaudiet, vai tās ir piestiprinātas un tiek pareizi izmantotas. Putekļu savākšanas līdzekļu izmantošana var samazināt putekļu radītos draudus.
• Neklüstiet nevērīgs pret darbarīka drošas izmantošanas principiem un neignorējiet tos pat tad, ja bieži izmantojat darbarīkus un esat labi apguvis to lietošanu. Neuzmanīga rīcība var izraisīt nopietnu traumu vienā acumirklī.

Izstrādājuma lietošana un apkope

• Nespiediet produktu ar spēku. Izmantojiet konkrētajam darbam piemērotu produktu. Izmantojot pareizo produktu ar tam paredzēto ātrumu, darbu var paveikt labāk un drošāk.
• Nelietojiet produktu, ja, nospiežot slēdzi, tas neieslēdzas vai neizslēdzas. Produkts, kuru nevar vadīt, izmantojot slēdzi, rada draudus un ir jāremontē.
• Pirms jebkādu regulēšanas darbu veikšanas, piederumu maiņas vai izstrādājuma novietošanas uzglabāšanai atvienojiet kontaktspraudni no barošanas avota un/vai izņemiet akumulatoru. Šādi piesardzības pasākumi samazina produkta nejaušas palaišanas risku.
• Ja izstrādājumu neizmantojat, novietojiet to bērniem nepieejamā vietā un neļaujiet to lietot personām, kas nepārzina tā lietošanu vai šeit sniegtos norādījumus. Nonākot rokās lietotājam bez atbilstošām zināšanām, izstrādājumi ir bīstami.
• Veiciet izstrādājumu un piederumu tehnisko apkopi. Pārbaudiet kustīgo detaļu nobīdi vai saķeri, detaļu bojājumus un jebkādus citus faktorus, kas var ietekmēt izstrādājuma darbību. Ja izstrādājums ir bojāts, pirms tā lietošanas veiciet remontu. Daudzu nelaimes gadījumu iemesls ir slikti uzturēts izstrādājums.
• Griezējinstrumenti jāuztur asi un tīri. Pareizi uzturēti griezējinstrumenti ar asiem asmeņiem retāk saliecas, un tos ir vieglāk vadīt.
• Lietojiet produktu, piederumus un asmenus u.c. detaļas atbilstoši šeit sniegtajiem norādījumiem, nēmot vērā darba apstāklus un veicamos

uzdevumus. Produkta lietošana neparedzētiem mērķiem var radīt bīstamas situācijas.

- Rokturiem un turēšanas virsmām ir jābūt sausām, tīrām un uz tām nedrīkst būt ellas un smērvielas. Slideni rokturi un satveršanas virsmas traucē drošu izstrādājuma izmantošanu un vadību negaidītās situācijās.

Akumulatora rīka lietošana un apkope

• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju. Lādētājs, kas ir piemērots viena tipa akumulatora blokam, var klūt ugunsbīstams, lietojot to ar cita veida akumulatora bloku.
• Izmantojiet iekārtas tikai ar tām paredzētajiem akumulatoru blokiem. Jebkura cita akumulatora bloka lietošana var radīt traumas un ugunsgrēka risku.
• Kad akumulatora bloks netiek izmantots, turiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot spailes. Akumulatora spailu savienošana var radīt apdegumus vai aizdegšanos.
• Nepareizi lietojot, no akumulatora var iztecēt šķidrums; izvairieties no saskares ar to. Ja nejauši notiek saskare, noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja šķidrums iekļūst acīs, vērsieties pēc medicīniskās palīdzības. No baterijas iztecējis šķidrums var radīt kairinājumu vai apdegumus.
• Nelietojiet akumulatoru bloku vai darbarīku, ja tas ir bojāts vai pārveidots. Bojāts vai pārveidots akumulators var darboties neparedzami, izraisot aizdegšanos, eksploziju vai traumu gūšanas risku.
• Nepakļaujiet akumulatoru bloku vai darbarīku ugunij vai pārmērīgi augstai temperatūrai. Ja pakļausit iekārtu uguns iedarbībai vai tādas temperatūras iedarbībai, kas pārsniedz 130°C (265°F), var notikt sprādziens.
• Nemiet vērā visas uzlādes instrukcijas un nelādējiet akumulatoru bloku vai darbarīku temperatūrā, kas ir ārpus instrukcijās norādītā diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var bojāt akumulatoru un palielināt ugunsgrēka risku.

Apkope

- Uzticiet izstrādājuma apkopi kvalificētam remontdarbu speciālistam, kas izmanto tikai originālas rezerves daļas. Tādējādi tiks garantēta izstrādājuma lietošanas drošība.

- Nekad neveiciet bojātu akumulatoru apkopi. Akumulatoru apkopi drīkst veikt tikai ražotājs vai pilnvarots apkopes nodrošinātājs.

Zāles plāvēja drošības brīdinājumi

- Nelietojiet zāles plāvēju sliktos laika apstāklos, jo īpaši tad, ja ir iespējams pērkona negaiss. Tas palielina risku, ka jums varētu iespert zibens.

• Rūpīgi pārbaudiet, vai teritorijā, kurā izmantosit zāles plāvēju, nav savvaļas dzīvnieku. Zāles plaušanas laikā savvaļas dzīvnieki var tikt savainoti.
• Rūpīgi pārbaudiet vietu, kur lietosit zāles plāvēju, un noņemiet akmenus, zarus, vadus, kaulus un citus svešķermeņus. Izsviesti priekšmeti var radīt smagu traumu.
• Pirms zāles plāvēja lietošanas vienmēr vizuāli pārbaudiet, vai asmens un asmens mezgls nav nodilis vai bojāts. Nodilušas vai bojātas detaļas palielina traumu gūšanas risku.
• Regulāri pārbaudiet, vai zāles savācējs nav nodilis vai bojāts. Nolietots vai bojāts zāles savācējs var palielināt traumas gūšanas risku.
• Vienmēr izmantojiet aizsargus. Aizsargiem jābūt darba kārtībā un pareizi uzstādītiem. Valīgs, bojāts aizsargs vai tāds, kas nedarbojas pareizi, var radīt traumu.
• Visas dzesēšanas gaisa atveres vienmēr uzturiet tīras. Nosprostoti gaisa ievadi un netīrumi var izraisīt pārkaršanu un aizdegšanos.
• Izmantojot zāles plāvēju, vienmēr uzvelciet neslīdošus aizsargapavus. Neizmantojiet zāles plāvēju, ja staigājat basām kājām vai valējās sandalēs. Tādējādi tiek samazināta iespēja gūt traumu, saskaroties ar kustīgu plaušanas asmeni.
• Lietojot zāles plāvēju, vienmēr valkājiet garās bikses. Nenosegta āda palielina izsviestu priekšmetu radītas traumas gūšanas iespēju.
• Neizmantojiet zāles plāvēju mitrā zālē. Ejiet, nekādā gadījumā neskrieniet. Šādi samazināsit paslīdēšanas un nokrišanas risku, kas var radīt traumas.
• Nelietojiet zāles plāvēju lielā slīpumā. Šādi samazināsit līdzsvara zuduma iespējamību, paslīdēšanas un nokrišanas risku, kas var radīt traumas.
• Strādājot nogāzēs, vienmēr pārliecinieties par kāju novietojumu, vienmēr strādājiet škērsām nogāzei, nekad augšup vai lejup un ievērojiet īpašu piesardzību, mainot virzienu. Šādi samazināsit līdzsvara zuduma iespējamību, paslīdēšanas un nokrišanas risku, kas var radīt traumas.
• Esiet īpaši uzmanīgi, virzoties atpakaļ vai velkot zāles plāvēju pie sevis. Vienmēr vērojiet apkārtni. Šādi samazināsit zāles plāvēja apgāšanās risku strādājot.
• Nepieskarieties asmeņiem un citām bīstamām rotējošām detaļām, kamēr tās vēl kustas. Šādi samazināsit kustīgu detaļu radītu traumu risku.
• Pirms iznemat iestrēgušu materiālu vai tīrāt zāles plāvēju, pārliecinieties, ka visi barošanas slēdži ir izslēgti un barošanas kabelis ir atvienots. Neparedzēta zāles plāvēja darbība var radīt smagu traumu.

Paliekošas strāvas ierīce

- Izmantojiet paliekošas strāvas ierīci ar vismaz 30 mA lielu ieslēgšanās strāvu.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.
• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Zināmos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.
• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.
• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.
• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.
• Nekādā gadījumā neļaujiet lietot ierīci bērniem vai cilvēkiem, kas nepārzina instrukcijas. Lietotāja vecums var būt norādīts vietējos noteikumos.
• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.
• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.
• Neizmantojiet izstrādājumu, ja tas ir bojāts.
• Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas.

Darba drošība

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojiet što izstrādājumu tikai zālienu plaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.
• Lietojiet individuālos aizsardzības līdzekļus. Skatiet: Individuālie aizsarglīdzekļi lpp. 324.
• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.

• Nedarbiniet izstrādājumu lietus laikā un nepakļaujiet to lietus vai mitruma iedarbībai. Ja izstrādājumā iekļūst ūdens, palielinās elektrotraumas risks.

• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var klūt valīgs un izraisīt traumas personali.

• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ľoti lielu risku, ka asmens klūst valīgs.
• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Izslēdziet dzinēju, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru. Uzgaidiet, Ūīdz kustīgās detaļas apstājas. Pārbaudiet, vai izstrādājumam nav bojājumu. Pievelciet valīgās detaļas. Novērsiet bojājumus un nomainiet bojātās detaļas. Uzticiet remontdarbu veikšanu apstiprinātam apkopes uzņēmumam.
• Nekādā gadījumā nepiestipriniet motora bremžu rokturi rokturim, kad motors ir iedarbināts.
• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.
• Darbinot izstrādājumu, vienmēr stāviet aiz tā.
• Lietojot izstrādājumu, pārbaudiet, lai visi riteni atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošiem nažiem.
• Nesasveriet zāles plāvēju, kad iedarbināt tā motoru vai zāles plāvēja lietošanas laikā.
• Esiet piesardzīgi, velkot izstrādājumu atpakal.
• Nekādā gadījumā neceliet izstrādājumu uz augšu motora darbības laikā. Ja zāles plāvējs ir jāpaceļ, vispirms izslēdziet dzinēju, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru.
• Neejiet atmuguriski izstrādājuma lietošanas laikā.
• Apturiet motoru, ja nepieciešams sasvērt zāles plāvēju transportēšanai vai pirms pārvietošanās pa laukumiem bez zāles, piemēram, grants, akmens un asfalta celiem.
• Nekādā gadījumā neskrieniet ar izstrādājumu motora darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.
• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekādā gadījumā nemēginiet veikt regulēšanu motora darbības laikā.
• Nekad neatstājiet izstrādājumu bez uzraudzības motora darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas aprīkojums nerotē.
• Zāles plāvēja vibrācija darbības laikā var atšķirties no vibrācijas vērtības, kas norādīta Tehniskie dati lpp. 334. Atšķirības ir atkarīgas no zāles plāvēja izmantošanas veida. Ja zāles plāvējs tiek lietots bieži vai ilgstoši, regulāri ieturiet pauzes, lai novērstu vibrācijas radītas traumas.

Norādījumi par drošu darbu

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Laujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.
• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet valējas kurpes un neejiet ar basām kājām.
• Uzvelciet izturīgas garās bikses.
• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.
• leteicams izmantot dzirdes aizsarglīdzekļus.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Nelietojiet izstrādājumu, ja ir bojātas drošības ierīces.
• Nenoņemiet un nepārveidojiet drošības ierīces.
• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi.

Griezēja pārsega pārbaude

Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.
- Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu.

Drošības atslēgas pārbaude

Drošības atslēga ir zem akumulatora pārsega. Drošības atslēga savieno akumulatoru, kas dzinējam nodrošina jaudu.

• Lai pārbaudītu drošības atslēgu, iedarbiniet un izslēdziet motoru.
• Ja drošības atslēga darbojas pareizi, motoru var iedarbināt tikai, kad drošības atslēga tiek pagriezta pozīcijā “1”. (Att. 24)

Motora bremžu roktura pārbaude

Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

• Iedarbiniet ierīci. Skatiet: Izstrādājuma ieslēgšana lpp. 328.
• Atbrīvojiet dzinēja bremžu rokturi. (Att. 25)

- Pārliecinieties, vai izstrādājums ir apstādināts. Ja dzinējs neapstājas 3 sekundēs, lieciet pilnvarotā Husqvarna apkopes pārstāvim noregulēt dzinēja bremzes.

ledarbināšanas ierobežotāja pārbaude

Pārbaudiet iedarbināšanas ierobežotāju, lai pārliecinātos, ka tas novērš dzinēja darbību.

1. Nospiediet motora bremžu rokturi roktura virzienā. ledarbināšanas ierobežotājs aptur kustību.
2. Izstumiet iedarbināšanas ierobežotāju. (Att. 26)
3. Atlaidiet iedarbināšanas ierobežotāju un pārliecinieties, ka tas atgriežas sākotnējā pozīcijā.

Akumulatora drošiba

BRĪDINĀJUMS: Izlasiet visus drošības un vispārīgos norādījumus. Drošības un vispārīgo norādījumu neievērošana var novest pie elektriskās strāvas trieciena, aizdegšanās un/vai smagas traumas. Saglabājiet visu drošības informāciju un vispārīgos norādījumus turpmākām uzziņām.

• Šie drošības norādījumi attiecas tikai uz POWER FOR ALL sistēmas 18 V litija jonu atkārtoti uzlādējamajiem akumulatoriem.
• Atkārtoti uzlādējamo akumulatoru izmantojiet tikai POWER FOR ALL sistēmas partneru izstrādājumos. 18 V atkārtoti uzlādējamie akumulatori, uz kuriem ir POWER FOR ALL uzlīme, ir pilnībā saderīgi ar tālāk norādītajiem izstrādājumiem:
  – visi 18 V POWER FOR ALL akumulatoru sistēmas izstrādājumi,
• visi 18 V POWER FOR ALL sistēmas partneru izstrādājumi.
• levērojiet ieteikumus par akumulatoriem, kas ietverti jūsu izstrādājuma rokasgrāmatā. Tikai tādā vaidā atkārtoti uzlādējamo akumulatoru un izstrādājumu var ekspluatēt droši, un atkārtoti uzlādējamie akumulatori ir pasargāti no bīstamas pārslodzes.
• Akumulatoru uzlādēšanai izmantojiet tikai lādētājus, kuru izmantošanu iesaka ražotājs vai POWER FOR ALL sistēmas partneri. Lādētājs, kas ir piemērots vienam akumulatoru veidam, var izraisīt aizdegšanās risku, ja tiek izmantots ar citu akumulatoru.
• Akumulators, piegādājot ierīci, ir pilnībā uzlādēts. Lai panāktu maksimālu akumulatora ietilpību, pirms mehanizētā darbarīka pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru ar lādētāju.
• Glabājiet akumulatoru blokus bērniem nepieejamā vietā.
• Neatveriet akumulatoru. Pastāv īsslēguma risks.
• Ja akumulators tiek bojāts vai nepareizi izmantots, var izplūst tvaiki. Akumulators var aizdegties vai uzsprāgt. Pārliecinieties, ka vieta ir labi vēdināma, un vērsieties pēc medicīniskās palīdzības, ja rodas

kādas nevēlamas parādības. Tvaiki var kairināt elpošanas sistēmu.

• Ja akumulatoru izmanto nepareizi vai tas tiek bojāts, var izplūst ugunsnedrošs šķidrums. Sargieties no saskares ar šo šķidrumu. Ja tomēr notiek nejauša saskare, skalojiet skarto vietu ar lielu daudzumu ūdens. Ja šķidrums iekļūst acīs, vērsieties pēc medicīniskās palīdzības. No akumulatora iztecējis šķidrums var izraisīt kairinājumu vai apdegumus.
• Ja akumulators ir bojāts, var izplūst šķidrums un pārklāt tuvumā esošās virsmas. Pārbaudiet ietekmētās daļas. Notīriet šīs daļas un, ja nepieciešams, nomainiet.
• Neizraisiet akumulatoru bloka ësslēgumu. Kad akumulatora bloks netiek izmantots, turiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot spailes. Akumulatora spailu savienošana var radīt apdegumus vai aizdegšanos.
• Akumulatoru var sabojät ar smailiem priekšmetiem, piemēram, naglām vai skrūvgriežiem, vai ārēja spēka iedarbībā. Var rasties iekšējs īsslēgums, izraisot akumulatora aizdegšanos, dūmošanu, sprādzienu vai pārkaršanu.
• Nekad neveiciet bojātu akumulatoru apkopi. Akumulatoru apkopi drīkst veikt tikai ražotājs vai pilnvarota apkopes pakalpojumu nodrošinātājs.
• Aizsargājiet akumulatoru pret karstumu, piemēram, pret intensīvu saules gaismu, uguni, nefīrumiem, ūdeni un mitrumu. Pastāv sprādziena un īsslēguma risks.
• Izmantojiet akumulatoru izstrādājumā tikai tad, ja apkārtējā temperatūra ir diapazonā 0 °C – +40 °C.
• Glabājiet akumulatoru tikai apkārtējās temperatūras diapazonā -20 °C – +50 °C. Piemēram, vasaras laikā neatstājiet akumulatoru automašinā. Ja temperatūra ir < 0 °C, dažām ierīcēm jaudas līmenis var būt samazināts.
• Akumulatoru uzlādējiet tikai temperatūrā no +0 °C līdz +35 °C. Atkārtoti uzlādējamā akumulatora uzlādei izmantojiet tikai USB kabeli un uzlādējiet temperatūrā no +10 °C līdz +35 °C. Uzlāde ārpus šī temperatūras diapazona var palielināt akumulatora bojājuma risku un izraisīt ugunsbīstamību.

Akumulatora lādētāja drošības norādes

BRĪDINĀJUMS: Izlasiet visus drošības un vispārīgos norādījumus. Drošības un vispārīgo norādījumu neievērošana var novest pie elektriskās strāvas trieciena, aizdegšanās un/vai smagas traumas. Glabājiet šos lietošanas norādījumus drošā vietā. Izmantojiet lādētāju tikai tad, ja varat pilnībā izvērtēt visas funkcijas un izpildīt tās bez ierobežojumiem vai, ja esat saņēmuši atbilstošus norādījumus.

• Šo lādētāju nedrīkst izmantot bērni vai personas, kurām ir ierobežotas fiziskās, uztveres vai garīgās spējas, kā arī trūkst pieredzes vai zināšanu. Šo lādētāju drīkst lietot vismaz 8 gadus veci bērni un personas, kurām ir ierobežotas fiziskās, uztveres vai garīgās spējas, kā arī trūkst pieredzes vai zināšanu, ja viņu drošību garantē atbildīgā persona, kas viņus uzrauga vai ir sniegusi viņiem norādes par lādētāja drošu darbību, un viņi izprot ar to saistītās briesmas. Pretējā gadījumā var rasties darbības klūdas un traumas.
• Uzraugiet bērnus lādētāja lietošanas, tīrīšanas un apkopes laikā. Tādējādi bērni nespēlēsies ar lādētāju.
• Uzlādējiet tikai 18 V POWER FOR ALL sistēmas akumulatorus ar jaudu 1,5 Ah. Akumulatora spriegumam jäatbilst lādētāja uzlādes spriegumam. Neuzlādējiet neuzlādējamas baterijas. Pretējā gadījumā pastāv aizdegšanās un sprādziena risks.
• Izmantojiet lādētāju tikai slēgtās telpās un sargiet to no mitruma. Mehanizētajā darbarīkā iekļuvis ūdens paaugstina elektriskās strāvas trieciena risku.
• Gādājiet, lai lādētājs ir tīrs. Netīrumi var izraisīt elektriskās strāvas trieciena risku.
• Pirms lietošanas vienmēr pārbaudiet lādētāju, kabeli un kontaktspraudni. Ja konstatējat kādus bojājumus, pārtrauciet lietot lādētāju. Neatveriet lādētāju; uzticiet tā remontu tikai Husqvarna vai pilnvarota pēcpārdošanas apkopes dienesta darbiniekiem, izmantojot vienīgi originālās rezerves daļas. Bojāti lādētāji, kabeli un kontaktspraudni palielina elektriskās strāvas trieciena risku.
• Nelietojiet lādētāju uz ugunsnedrošas virsmas (piemēram, uz papīra, tekstilmateriāliem utt.) vai viegli uzliesmojošā vidē. Pastāv aizdegšanās risks, jo darbības laikā lādētājs sakarst.
• Nepārklājiet lādētāja ventilācijas atveres. Pretējā gadījumā lādētājs var pārkarst un nedarboties pareizi.
• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju. Lādētājs, kas ir piemērots viena tipa akumulatora blokam, var klūt ugunsbīstams, lietojot to cita veida akumulatora blokam.
• Ja akumulators tiek bojāts vai nepareizi izmantots, var arī izplūst tvaiki. Pārliecinieties, ka vieta ir labi vēdināma, un vērsieties pēc medicīniskās palīdzības, ja rodas kādas nevēlamas parādības. Tvaiki var kairināt elpošanas sistēmu.
• Nepareizi lietojot, no akumulatora var iztecēt škīdrums. Sargieties no saskares ar šo škīdrumu. Ja tomēr notiek nejauša saskare, skalojiet skarto vietu ar lielu daudzumu ūdens. Ja škīdrums iekļūst acīs, vērsieties pēc medicīniskās palīdzības. No akumulatora iztecējis škīdrums var izraisīt kairinājumu vai apdegumus.
• Izstrādājumi, kas tiek pārdoti tikai Apvienotajā Karalistē: Jūsu izstrādājums ir aprīkots ar BS 1363/A apstiprinātu elektrisku kontaktspraudni ar iekļautu drošinātāju (ASTA apstiprinājums atbilstoši BS 1362). Ja kontaktspraudnis nav

piemērots kontaktligzdām jūsu valstī, tas jānogriež un pilnvarotam klientu apkalpošanas dienesta darbiniekam tā vietā jāuzstāda atbilstošs kontaktspraudnis. Rezerves kontaktspraudnim jābūt ar tādu pašu drošinātāju kā originālajam kontaktspraudnim. Nogrieztais kontaktspraudnis ir jāizmet, lai novērstu elektriskās strāvas trieciena risku, un to nekādā gadījumā nedrīkst ievietot barošanas kontaktligzdā citur.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Lai nepieļautu nejaušu iedarbināšanu apkopes laikā, pagrieziet drošības atslēgu stāvoklī “0” un izņemiet akumulatoru. Uzgaidiet vismaz 5 sekundes, pirms sākat apkopi.
• Veiciet tikai tos apkopes darbus, kas norādīti lietošanas rokasgrāmatā. Sarežgīti un profesionāli remontdarbi jāveic pilnvarotā apkopes uzņēmumā. Lai saņemtu papildinformāciju, sazinieties ar tuvāko apkopes pārstāvi.

• Veiciet apkopes darbus pareizi, lai palielinātu izstrādājuma darbmūžu un samazinātu nelaimes gadījumu risku.

• Nomainiet bojātās, nodilušās un salūzušās detaļas. Izmantojiet tikai oriģinālās ražotāja rezerves daļas. Citas rezerves daļas var izraisīt izstrādājuma bojājumus un palielināt negadījumu risku.

• Nenoņemiet un nepārveidojiet drošības ierīces, lai neradītu traumas.
• Lietojot griešanas aprīkojumu, uzvelciet izturīgus cimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.
• Uzturiet griezēja malas ir asas un tīras, lai nodrošinātu vislabāko un drošāko veiktspēju.
• Laujiet izstrādājumu regulāri pārbaudīt apkopes centra darbiniekiem un veikt nepieciešamos regulēšanas un remonta darbus.
• levērojiet piederumu maiņas norādījumus. Lietojiet tikai ražotāja apstiprinātos piederumus.
• Kad izstrādājumu neizmantojat, turiet to, akumulatoru un akumulatora lādētāju atstatu vienu no otra sausās un slēgtās telpās. Nodrošiniet, lai bērni un nepiederošas personas nepiekļūst izstrādājumam, akumulatoram vai akumulatora lādētājam.

Montāža

levads

BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet sadaļu par drošību.

BRĪDINĀJUMS: Lai nepieļautu nejaušu iedarbināšanu montāžas laikā, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes.

Roktura augstuma regulēšana

Izstrādājuma roktura augstumu var neierobežoti regulēt. Roktura augstumu var iestatīt vajadzīgajā augstumā starp 2 iestatīšanas punktiem.

1. Iestatiet izstrādājuma darba stāvoklī. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Izstrādājuma iestatišana darba stāvoklī lpp. 327.
2. Pagrieziet fiksatorus uz roktura stieņiem pretēji pulksteņrādītāju kustības virzienam. (Att. 27)
3. Pavelciet roktura stienus piemērotā stāvoklī.
4. Novietojiet abus roktura stienus vienā līmenī.

IEVĒROJIET: Ja roktura stieni nav vienā līmenī, izstrādājums tiks sabojāts.

1. Pagrieziet fiksatorus uz roktura stieniem pulkstenrādītāju kustības virzienā.
2. Pilnībā pievelciet fiksatorus.

Zāles savācēja uzstādīšana

1. Paceliet aizmugurējo pārsegu.
2. Iznemiet mulčēšanas ieliktni.
3. Piestipriniet zāles savācēju šasijas augšmalai.
4. levietojiet zāles savācēja apakšējo daļu zāles izmešanas atverē. (Att. 28)

IEVĒROJIET: Pārbaudiet, vai zāles savācējs ir pareizi piestiprināts izstrādājuma šasijai.

Mulčēšanas ieliktņa uzstādīšana

1. Paceliet aizmugurējo pārsegu un noņemiet zāles savācēju.
2. Iespiediet mulčēšanas ieliktni izmešanas atverē, līdz atskan klikšķis. (Att. 29)

Āka uzstādīšana pie sienas

• Uzstādiet āki telpās.
• Neturiet āki saules gaismā un apkārtējās vides temperatūrā no -10 °C līdz +70 °C.
• Uzstādiet āki uz ĝipškartona, koka, betona sienas.

IEVĒROJIET: Pārliecinieties, ka sienas nestspēja ir vismaz 30 kg.

- Uzstādiet āki pie sienas, izmantojot 3 skrūves (A). Lietojiet dībelus (B), ja nepieciešams. (Att. 30)

IEVĒROJIET: Pārbaudiet, vai skrūves ir piemērotas jūsu sienas tipam.

- Lai saņemtu informāciju par pieejamiem jūsu izstrādājuma uzglabāšanas piederumiem, sazinieties ar Husqvarna apkopes dienesta pārstāvi.

Lietošana

levads

BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodalų par drošību un pārliecinieties, vai saprotat to.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.
• Informācija par izstrādājuma dalām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet lietotni Husqvarna Connect savā mobilajā ierīcē.

2. Registrējieties Husqvarna Connect lietotnē.

3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai pievienotu un registrētu izstrādājumu.

Piezīme: Lietotne Husqvarna Connect nav pieejama lejupielādei visos régionos. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju.

Izstrādājuma iestatīšana darba stāvoklī

1. Pagrieziet roktura fiksatorus atblokētā stāvoklī. (Att. 31)
2. Uzlokiet rokturi, līdz atskan klikškis. (Att. 32)

IEVĒROJIET: Pārbaudiet, vai kabeli nav pārāk nospriegoti. Pārāk liels spriegojums var izraisīt kabela bojājumus, kad rokturis tiek noliekts transportēšanas stāvoklī.

BRĪDINĀJUMS: Sekojiet, lai rokturis tiktu pilnībā uzlocīts un fiksēts.

1. Noregulējiet roktura augstumu. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Roktura augstuma regulēšana lpp. 326.

Griešanas augstuma regulēšana

1. Lai palielinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz aizmuguri.
2. Lai samazinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz priekšu. (Att. 33)

IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi.

Akumulators

BRĪDINĀJUMS: Pirms izmantojat akumulatoru, izlasiet nodalų par drošību un pārliecinieties, vai saprotat to. Izlasiet arī akumulatora un akumulatora lādētāja komplektā iekļauto lietotāja rokasgrāmatu un pārliecinieties, vai izprotat to.

Glabājiet akumulatoru un tā lādētāju pareizā apkārtējās vides temperatūrā.

	Apkārtējās vides temperatūra
Akumulatora darbība izstrādājumā	0 °C – +40 °C
Akumulatora uzlāde 0	°C – +35 °C

Akumulatora uzlāde

Pirms pirmās lietošanas reizes uzlādējiet akumulatoru.

Piezīme: Uzlāde ir iespējama tikai tad, ja akumulatora temperatūra ir pieļaujamās uzlādes temperatūras robežās (0–45 °C).

1. Pievienojiet akumulatora lādētāja barošanas kabeli iezemētam elektrotīklam.

IEVĒROJIET: Pārliecinieties, vai elektrotīklam ir atbilstošs spriegums un frekvence.

1. levietojiet akumulatoru akumulatora lādētājā. Akumulators ir pievienots akumulatora lādētājam, kad mirgo zaļas krāsas LED indikators. (Att. 34)

2. Akumulators ir pilnibā uzlādēts, kad deg zaļas krāsas LED indikators. Akumulatora uzlādes laiks nedrīkst pārsniegt 24 stundas.

3. Atvienojiet akumulatora lādētāju no elektrotīkla.

IEVĚROJIET: Nevelciet aiz barošanas kabela.

1. Iznemiet akumulatoru no lādētāja.

Akumulatora stāvokļa LED indikators uz akumulatora lādētāja

Sarkanas krāsas LED indikators (A) un zaļas krāsas LED indikators (B) uz akumulatora lādētāja norāda akumulatora stāvokli. Informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Akumulatoru lādētāja traucējummeklēšana lpp. 331.

(Att. 35)

LED indikators	Akumulatora statuss
LED indikators ātri mirgo zaļā krāsā.	Akumulators tiek uzlādēts.
LED indikators lēni mirgo zaļā krāsā.	Akumulatora uzlādes lī-menis ir 80%.
Deg zaļas krāsas LED in-dikators.	Akumulators ir pilnībā uz-lādēts.
Deg sarkanas krāsas LED indikators.	Informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Akumulatoru lādētāja traucējummeklēšana lpp. 331.
LED indikators ātri mirgo sarkanā krāsā.	Informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Akumulatoru lādētāja traucējummeklēšana lpp. 331.

Akumulatora stāvokļa LED indikators uz izstrādājuma

Kad akumulators ir uzstādīts izstrādājumā, LED indikatori uz izstrādājuma parāda akumulatora stāvokli.

(Att. 36)

LED indikators	Akumulatora status
Deg 1., 2. un 3. LED indikators.	Pilnībā uzlādēts.
Deg 1. un 2. LED indikators.	Pietiekami uzlādēts
Deg 1. LED indikators.	Zems akumulatora uzlādes līmenis.
Mirgo 1. LED indikators.	Akumulators ir tukšs. Mirgo akumulatora stāvokļa indikators. Uzlādējiet akumulatoru. Informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Akumulatora uzlāde lpp. 327.

Izstrādājuma ieslēgšana

1. Atveriet akumulatora vāku.
2. Akumulatora turētājā ievietojiet uzlādētu akumulatoru.
3. Pagrieziet drošības atslēgu stāvoklī "1". (Att. 37)
4. Stāviet aiz izstrādājuma.
5. Atbrīvojiet iedarbināšanas ierobežotāju. (Att. 26)
6. Nospiediet motora bremžu rokturi roktura virzienā. (Att. 38)

Lielas slodzes funkcija

Ja ar produktu tiek griezta gara vai mitra zāle, dzinējs automatiski palielina apgriezienu skaitu. Kad liela jauda nav nepieciešama, dzinējs pāriet atpakal standarta režimā.

Motora noslāpšana

Darbības laikā asmens un motors var īslaicīgi apstāties škēršlu dēļ, piemēram, uzkräjoties zālei zem plaušanas pārsega. Skatiet šeit: Produkta tīrīšana lpp. 330.

BRĪDINĀJUMS: Pirms plaušanas pārsega pārbaudes atlaidiet motora bremzes rokturi, pagrieziet drošības atslēgu stāvoklī 0, izņemiet akumulatoru un uzgaidiet vismaz 5 sekundes. Pastāv traumas gūšanas risks, ja šķērslis tiek noņemts un zāles plāvējs nejauši sāk darboties.

Izstrādājuma apturēšana

BRĪDINĀJUMS: Pagrieziet drošības atslēgu pozīcijā “0”, pirms novēršat uzmanību no izstrādājuma

1. Atlaidiet motora bremžu rokturi, lai apturētu motoru. (Att. 39)

2. Atveriet akumulatora pârsegu un pagrieziet drošības atslēgu stāvoklī “0”. (Att. 40)

3. Lai iznemtu akumulatoru, nospiediet atbrīvošanas pogu un iznemiet akumulatoru. (Att. 41)
4. Ja akumulatora uzlādes līmenis ir nepietiekams, uzlādējiet akumulatoru. Papildinformāciju skatiet šeit: Akumulatora uzlāde lpp. 327.

Laba rezultāta panākšana

- Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, plaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma klūst dzeltena. Ass asmens arī patērē mazāk energijas nekā truls asmens.

• Neplaujiet vairāk par ½ no zāles garuma. Vispirms plaujiet ar lielu plaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet plaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ľoti gara, plaujiet lēni un, ja nepieciešams, dariet to divreiz.
• Katru reizi plaujiet dažādos virzienus, lai zālienā neatstātu svītras.
• Uzturiet plaušanas pārsegu tīru. Zāles un netīrumu uzkrāšanās plaušanas pārsega iekšpusē var pasliktināt plaušanas rezultātu. Skatiet: Produkta tīrīšana lpp. 330.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodalu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi.

Papildinformāciju skatiet šeit: www.husqvarna.com.

Apkopes grafiks

Apkopes intervāli tiek aprēkināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā.

Apkopei, kas atzīmēta ar zīmi*: norādījumus skatiet šeit: Drošība lpp. 320.

	Katrā lie-tošanas reizē	Reizi mē-nesī	Katru se-zonu
Veiciet vispārīgu pārbaudi. X
Notīriet izstrādājumu. X
Pārbaudiet iedarbināšanas ierobežotāju. * X
Pārliecinieties, ka izstrādājuma drošības ierīces nav bojātas. * X
Pārbaudiet plaušanas aprīkojumu. X
Pārbaudiet plaušanas pārsegu. * X
Pārbaudiet motora bremžu rokturi. * X
Pārbaudiet, vai akumulators nav bojāts. X
Pārbaudiet akumulatora uzlādi. X
Pārliecinieties, ka akumulatora atbrīvošanas poga darbojas pareizi un izstrādāju-ma akumulators fiksējas paredzētajā vietā.	X
Pārbaudiet, vai nav akumulatora bojājumu un pārliecinieties, ka tas darbojas pareizi.		X
Pārbaudiet savienojumus starp akumulatoru un izstrādājumu. Pārbaudiet arī sa-vienojumu starp akumulatoru un akumulatora lādētāju.			X

Vispārējas pārbaudes veikšana

• Pārliecinieties, vai uzgriežni un skrūves uz izstrādājuma ir cieši pievilkti.
• Pārliecinieties, vai produkta kabeli nav novietoti tā, ka tie var tikt bojāti.

Produkta tīrīšana

• Plastmasas daļas notīriet ar tīru un sausu drāniņu.
• Produkta tīrīšanai neizmantojietūdeni. Ūdens var iekļūt akumulatorā vai dzinējā un rādīt īssavienojumu vai produkta bojājumus.
• Produktu nedrīkst skalot ar augstspiediena ūdens strūklu.
• Nekādā gadījumā nelejiet ūdeni tieši uz dzinēja.
• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.

Akumulatora un akumulatora lādētāja tīrīšana

BRĪDINĀJUMS: Netīriet akumulatoru un tā lādētāju ar ūdeni.

BRĪDINĀJUMS: Akumulatora tīrīšanai neizmantojiet kīmikālijas.

• Pirms ievietojat akumulatoru lādētājā, pārliecinieties, ka akumulators un akumulatora lādētājs ir tīrs un sauss.
• Tiriet akumulatora spailes ar saspiestu gaisu vai izmantojiet mīkstu un sausu drānu.
• Tīriet akumulatora un lādētāja virsmas ar mīkstu un sausu drānu.

Griešanas aprīkojuma pārbaudīšana

BRĪDINĀJUMS: Lai nepieļautu nejaušu iedarbināšanu, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes.

BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.

2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai truls.

Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Laujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar škērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai ari tas ir jānomaina.

Asmens maina

Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Tehniskie dati lpp. 334 Informāciju par pareizu asmens veidu skatiet šeit:

BRĪDINĀJUMS: Fiksējiet asmeni ar koka kluci, lai, nomainot asmeni, nesavainotu pirkstus. Asmeni var pārvietot, kad motors ir izslēgts, citādi starp asmeni un nekustīgajām dalām var tikt iespiesti pirksti.

1. Fiksējiet asmeni ar koka kluci. (Att. 42)
2. Izskrūvējiet asmens skrūvi.
3. Nonemiet asmeni.
4. Pārbaudiet, vai nav bojāts asmens balsts un asmens skrūve.
5. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, ka tā nav saliekta.
6. Kad piestiprināt jauno asmeni, vērsiet asmens saliektos galus plaušanas pārsega virzienā. (Att. 43)
7. Pārliecinieties, ka asmens ir salāgots ar dzinēja vārpstas vidusdaļu.
8. Fiksējiet asmeni ar koka kluci. Piestipriniet atsperpaplāksni, pievelciet skrūvi un paplāksni līdz 23-28 Nm. (Att. 44)
9. Ar roku pagrieziet asmeni un pārbaudiet, vai tas griežas brīvi.

BRĪDINĀJUMS: Uzvelciet biezus cimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

1. ledarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja asmens nav pareizi piestiprināts, izstrādājums vibrē vai plaušanas rezultāts nav apmierinošs.

Problēmu novēršana

Akumulatoru lādētāja traucējummeklēšana

LED indikators uz akumulatora lādētāja	Cēlonis Risinājums
Deg zaļas krāsas LED indikators un mirgo sarkanas krāsas LED indikators.	Akumulators nav pareizi uzstādīts akumulatora lādētājā.	Izņemiet akumulatoru no lādētāja un vēlreiz ievietojiet, uzstādot pareizi.
	Akumulatora savienotāji ir netīri.	Notīriet akumulatora savienotājus.
	Lādētājs ir konstatējis iekšēju klūdu.	Pārbaudiet, vai visi akumulatori ir pilnībā ievietoti. Atvie-nojiet elektrotīkla spraudni un tad ievietojiet to atkārto-ti. Ja klūda atkārtojas, uzticiet lādētāja pārbaudi pilnva-rotam Husqvarna izstrādājumu pēcpārdošanas apkopes dienestam.
	Akumulatora bojājums. Nomainiet	akumulatoru.
Deg sarkanas krāsas LED indikators un nedeg zaļas krāsas LED indikators.	Akumulatora temperatūra ir ār-pus uzlādes diapazona.	Uzgaidiet, līdz akumulatora temperatūra atgriežas atļau-tajā uzlādes temperatūras diapazonā (0–45 °C).
Zaļas krāsas LED indikators un sarkanas krāsas LED indikators nodziest.	Akumulatora lādētājs nav parei-zi pievienots elektrotīkla kontakt-ligzdai.	Savienojiet akumulatora lādētāju ar elektrotīkla kontakt-ligzdu.
	Elektrotīkla kontaktligzdas klūme.	Pievienojiet akumulatora lādētāju atbilstoši spriegumam un frekvencei, kas norādīta datu plāksnītē.
	Bojāts akumulatoru lādētāja ka-belis.	Sazinieties ar pilnvarotu apkopes pārstāvi.
	Akumulatoru lādētājs ir bojāts.
Citas klūdas.	Ja rodas citas klūdas, izslēdziet izstrādājumu, izņemiet akumulatoru un sazinieties ar apsti-prinātu apkopes pārstāvi.

Zāles plāvēja problēmu novēršana

Izstrādājumā aiz akumulatora vāka ir brīdinājuma indikators (klūdas LED indikators).

Problēma Klūdas LE	D indika-tors (mirgošanas reižu skaits)	Cēlonis Risinājums
Mirgo klūdas gais-mas diode. Izstrā-dājums darbojas nepareizi.	5 Asmens ir blokēts.	Lai nepieļautu nejaušu iedarbināšanu,pagrieziet drošības atslēgu stāvoklī “0”.Iznemiet akumulatoru un uzgaidiet vis-maz 5 sekundes. Noņemiet iespējamosšķēršļus un pārliecinieties, ka asmens brīvi griežas. Ja klūme joprojām nav no-vērsta, sazinieties ar pilnvarotu apkopes dienesta pārstāvi.
		Motora apgriezienu skaits bū-tiski samazinās, un motors apstājas.	Palieliniet plaušanas augstumu. Skatiet šeit: Griešanas augstuma regulēšana lpp. 327.
	10 Motora vadības bloks ir pārākkarsts		Apturiet motoru un uzgaidiet, līdz tas at-dziest.
Mirgo klūdas gais-mas diode. Izstrā-dājums apstājas.	22 Akumulatora temperatūra irpārāk augsta, jo temperatūradarba vidē ir pārāk augsta.		Iznemiet akumulatoru no ierīces unpirms ierīces atkārtošanas lietošanas uz-gaidiet, kamēr tas atdziest. Pārbaudiet,vai apkārtējā temperatūra ir pareiza. Iz-mantojiet akumulatoru temperatūras dia-pazonā no 0 °C līdz +40 °C. Ja problēma turpinās, konsultējieties ar apstiprinātu apkalpes aģentu.
			Akumulatora temperatūra irpārāk augsta, jo motors ir pār-slogots
	0 Akumulatora savienotāja klū-da.		Pārbaudiet akumulatora savienotāju.
	3 Dzinēja pārslodze.	Palieliniet plaušanas augstumu	Skatiet šeit: Griešanas augstuma regulēšana lpp. 327.
	9 Akumulatora klūda	vai netiek saņemts signāls no akumula-tora.	levietojiet akumulatoru pareizi un pār-baudiet akumulatora savienotāju. Ja uzakumulatora mirgo klūdas LED indika-tors, skatiet šeit: Akumulatoru lādētāja traucējummeklēšana lpp. 331. Ja klūme joprojām nav novērsta, sazinieties ar pilnvarotu apkopes dienesta pārstāvi.
	8 Zems akumulatora	uzlādes lī-menis.	Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 327.
	12 Nepareiza iedarb	nāšana. Dzi-nēja bremžu rokturis no-spiests pirms dzinēja iedarbi-nāšanas.	Atlaidiet dzinēja bremžu rokturi un uzgai-diet apmēram 5 sekundes. Lai iedarbinā-tu izstrādājumu, vēlreiz nospiediet dzinē-ja bremžu rokturi.
Citas klūdas. Ja rodas citas klūdas, pagrieziet drošības atslēgu stāvokli “0”, izņemiet akumulatoru un sazi-nieties ar apstiprinātu apkopes dienesta pārstāvi.

Pārvadāšana, glabāšana un utilizēšana

levads

BRĪDINĀJUMS: Lai nepielautu nejaušu iedarbināšanu transportēšanas un uzglabāšanas laikā, pagrieziet drošības atslēgu stāvoklī “0”, izņemiet akumulatoru un uzgaidiet vismaz 5 sekundes.

Izstrādājuma novietošana transportēšanas stāvoklī

1. Noņemiet zāles savācēju un pārliecinieties, ka tas ir tukšs.
2. Pagrieziet fiksatorus uz roktura pretēji pulksteņrādītāju kustības virzienam atblokētā stāvoklī. (Att. 45)
3. Bīdiet rokturi aizmugurējā pārsega virzienā.
4. Pagrieziet fiksatorus uz roktura pretēji pulksteņrādītāju kustības virzienā fiksēšanas stāvoklī.
5. Pagrieziet roktura fiksatorus atblokētā stāvoklī. (Att. 46)
6. Nolokiet rokturi, līdz atskan klikškis. (Att. 47)

Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Izstrādājuma novietošana uzglabāšanas stāvoklī lpp. 333 lai uzglabātu izstrādājumu.

Transportēšana

• Uz iekļautajiem litija jonu akumulatoriem attiecas likumu prasības par bīstamajām precēm.
• Komerciālai transportēšanai ir jāievēro īpašās prasības uz iepakojuma un uzlīmēm.
• Noteikti ievērojiet notiekumus, kas attiecas uz bīstamiem materiāliem, kad produktu sagatavojat transportēšanai. Spēkā var būt vietēji noteikumi.
• Transportēšanas laikā izņemiet akumulatoru.
• Uzlieciet lenti uz akumulatora savienotājiem un pārliecinieties, vai akumulators transportēšanas laikā nevar kustēties.
• Transportēšanas laikā nostipriniet produktu.

Uzglabāšana

• Pirms uzglabāšanas laujiet zāles plāvējam atdzist.
• Pirms uzglabāšanas izņemiet akumulatoru.
• Lai nepieļautu negadījumus, izstrādājuma uzglabāšanas laikā akumulatoram ir jābūt atvienotam no tā.
• Turiet akumulatora lādētāju slēgtā un sausā vietā.

• Turiet akumulatoru un akumulatora lādētāju sausā vietā, kur nav mitruma vai sala.

• Pirms uzglabāšanas atvienojiet akumulatoru no akumulatora lādētāja.

• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.
• Uzglabājiet zāles plāvēju vietā, kur apkārtējā temperatūra ir diapazonā no -20 °C līdz +50 °C.
• Uzglabājiet akumulatoru vietā, kur apkārtējās vides temperatūra ir diapazonā no -20 °C līdz +50 °C un akumulatoru neietekmē tieša saules gaisma.
• Uzglabājiet akumulatoru lādētāju sausā vietā, kur tas nevar sasalt.
• Pirms akumulatora ilgstošas uzglabāšanas, tas jānotīra un jāuzlādē.
• Glabājiet izstrādājumu, akumulatoru un akumulatora lādētāju slēgtā vietā, kas nav pieejama bērniem un nepiederošām personām.
• Notīriet zāles plāvēju un pārliecinieties, ka zāles savācējs ir tukšs.
• Veiciet tikai tās apkopes darbības, kas norādītas lietotāja rokasgrāmatā. Skatiet šeit: Apkope lpp. 329.
• Pilnībā notīriet zāles pļāvēju, pirms novietojat to ilgstošai uzglabāšanai.

Izstrādājuma novietošana uzglabāšanas stāvoklī

BRĪDINĀJUMS: Lai nepieļautu nejaušu iedarbināšanu transportēšanas un uzglabāšanas laikā, pagrieziet drošības atslēgu stāvoklī “0”, izņemiet akumulatoru un uzgaidiet vismaz 5 sekundes.

1. Iznemiet akumulatoru.
2. Novietojiet izstrādājumu transportēšanas stāvoklī. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Izstrādājuma novietošana transportēšanas stāvoklī lpp. 333.
3. Pārvietojiet izstrādājumu uz uzglabāšanas vietu.

Izstrādājuma horizontāla novietošana uzglabāšanai uz zemes

1. Novietojiet izstrādājumu uzglabāšanas stāvoklī. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Izstrādājuma novietošana uzglabāšanas stāvoklī lpp.
3. Piestipriniet zāles savācēju. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Zāles savācēja piestiprināšana lpp. 334.
4. Novietojiet izstrādājumu uzglabāšanai horizontāli uz zemes. (Att. 48)

Izstrādājuma vertikāla novietošana uzglabāšanai uz zemes

1. Novietojiet izstrādājumu uzglabāšanas stāvoklī. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Izstrādājuma novietošana uzglabāšanas stāvoklī lpp. 333.
2. Paceliet izstrādājumu aiz stiprinājuma vietām celšanai uz roktura un novietojiet izstrādājumu vertikāli uz līmeniskas virsmas. (Att. 49)

BRĪDINĀJUMS: Neceliet izstrādājumu, izmantojot pļaušanas pārsegu. Asmens ir loti ass, un ar to var viegli sagriezties.

1. Piestipriniet zāles savācēju. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Zāles savācēja piestiprināšana lpp. 334.
2. Pārbaudiet, vai izstrādājums ir stabils un abas balsta kājas skar grīdu.
3. Uzglabājiet izstrādājumu vertikāli uz zemes. (Att. 50)

Izstrādājuma uzglabāšana vertikāli uz komplektā iekļautā āka

BRĪDINĀJUMS: Uzkariniet izstrādājumu pie sienas, izmantojot tikai komplektā iekļauto āķi.

1. Uzstādiet komplektā iekļauto āki. Skatiet šeit: Āka uzstādīšana pie sienas lpp. 327.
2. Novietojiet izstrādājumu uzglabāšanas stāvoklī. Skatiet šeit: Izstrādājuma novietošana uzglabāšanas stāvoklī lpp. 333.
3. Celiet izstrādājumu, izmantojot stiprinājuma vietas celšanai uz roktura. (Att. 49)

BRĪDINĀJUMS: Neceliet izstrādājumu, izmantojot plaušanas

pârsegu. Asmens ir ʃoti ass, un ar to var viegli sagriezties.

1. Uzkariniet izstrādājumu vertikāli uz komplektā iekļautā āka. Skatiet šeit: Āka uzstādīšana pie sienas lpp. 327. (Att. 51)
2. Gādājiet, lai izstrādājums tiek uzkarināts pareizi un stabili turas uz abiem āka stieņiem.
3. Piestipriniet zāles savācēju. Skatiet šeit: Zāles savācēja piestiprināšana lpp. 334

Zāles savācēja piestiprināšana

1. lestipriniet zāles savācēju rievā, izstrādājuma priekšpusē. (Att. 52)
2. Nolaidiet zāles savācēja apakšējo daļu uz stiprinājuma vietas celšanai, fīdz atskan klikšķis. (Att. 53)

Utilizācija

Simboli uz izstrādājuma vai tā iepakojuma norāda, ka šo izstrādājumu nedrīkst izmest sadzīves atkritumos. Tas jānodod atbilstošā elektrisko un elektronisko ierīču pārstrādes vietā.

Nodrošinot, ka šis izstrādājums tiek pareizi pārstrādāts, varat palīdzēt novērst iespējamo negatīvo ietekmi uz vidi un cilvēkiem. Pretējā šī izstrādājuma utilizācija netiks veikta pareizi. Lai uzzinātu vairāk par šī izstrādājuma utilizāciju, sazinieties ar vietējo pašvaldību, atkritumu pārstrādes uzņēmumu vai veikalu, kurā iegādājāties šo izstrādājumu.

(Att. 54)

Tikai ES valstīm: Saskaņā ar direktīvu 2006/66/EK bojāti vai lietoti akumulatoru bloki/akumulatori (baterijas) jāsavāc atsevišķi un jāiznīcina videi nekaitīgā veidā.

Tikai Apvienotajai Karalistei: Saskaņā ar 2009. gada noteikumiem attiecībā uz izlietotajām baterijām un akumulatoriem (SI 2009/890) (ar grozījumiem) akumulatoru bloki/akumulatori (baterijas), kas vairs nav izmantojamas, jāsavāc atsevišķi un jāiznīcina videi nekaitīgā veidā.

Tehniskie dati

Tehniskie dati

	Aspire LC34-P4A
Pļaušanas motors
Motora tips BLDC (bezsuku) 18 V
Motora ātrums — nominālais, apgr./min 3000
Motora ātrums — liela slodze, apgr./min 3500
Motora jauda — maks., kW 0,7
Motora jauda — nominālā, kW 0,5
Piedziņas motors
Motora jauda — nominālā, kW NAV PIEEJAMS
Kustības ātrums, km/h NAV PIEEJAMS
Ātruma regulēšanas līmeņi NAV PIEEJAMS
Svars
Svars bez somas (izņemto akumulatoru), kg 11,5
Svars ar somu (iekļ. vienu P4A 18-B72), kg 13,5
Akumulators
Akumulatora tips Litija jonu
Akumulatora darbības laiks
Akumulatora darbības laiks, min 57	60
Trokšņa emisija 58
Skaņas jaudas līmenis, izmērītais dB (A) 86
Skaņas jaudas līmenis, garantētais LWA dB (A) 87
Skaņas līmeņi 59
Skaņas spiediena līmenis pie operatora auss, dB (A) 74
Vibrācijas līmeņi 60
Rokturis, m/s2	0,5
Griešanas aprīkojums
Griešanas augstums, mm 30-65
Plaušanas platums, cm 34
Asmeņu standarts Combi 5375561-10
Asmeņu piederums NAV PIEEJAMS
Zāles savācēja ietilpība, l 30

Apstiprinātie akumulatori

Šo izstrādājumu var izmantot ar visiem POWER FOR

ALL akumulatoriem. Lai panāktu labāko darbspēju, ieteicams izmantot vismaz 4,0 Ah akumulatorus.

Akumulators P4A 18-B45 P4A 18-B72
Tips Litija jonu Litija jonu
Akumulatora ietilpība, Ah 2,5 4,0
Nominālais spriegums, V 18 18
Svars, kg 0,35 0,65
Elementu skaits (litija jonu) 5 10

Apstiprinātie akumulatoru lādētāji

Akumulatora lādētājs P4A 18-C70
Ieejas spriegums, V 220–240
Frekvence, Hz 50–60
Jauda, W 70

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums:

Apraksts Zāles plaujmašina
Zīmols Husqvarna
Tips/modelis Aspire LC34-P4A
Identifikācija Ar sērijas	numuriem no 2022 un turpmākiem sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Noteikums Apraksts
2006/42/EK “par iekārtām”
2014/30/ES “par elektromagnētisko savietojamību”
2000/14/EK “par trokšna emisiju vidē”
2011/65/ES	Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīko-jumos

un ir ievēroti zemāk norāditie saskaņotie standarti un/vai tehniskie dati: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021, EN IEC 63000:2018

Informētā valsts iestāde: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden ir apstiprinājusi atbilstību Eiropas Padomes direktīvai 2000/14/EK, atbilstības izvērtēšanas kārtībai: VI pielikums.

Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit: Tehniskie dati lpp. 334.

Huskvarna, 2022-10-24

$$ \Delta \cdot 2 m $$

Claes Losdal, nodalas vadītājs/dārzkopības izstrādājumi, Husqvarna AB

Atbildīgais par tehnisko dokumentāciju

Licences

Autortiesības © 2012–2020 STMicroelectronics

Garantija neattiecas uz bojājumiem, kas radušies parastas nolietošanās, paviršas lietošanas, nesankcionēta remonta dēl vai pievienojot sūkšanas aparātu neatbilstoša sprieguma elektrofīklam.

Visas tiesības aizsargātas.

Ir atļauta izplatīšana un izmantošana avota un binārās formās (ar modifikācijām vai bez tām), ja tiek ievēroti tālāk norādītie nosacījumi:

• Izplatītajā avota kodā ir jābūt ietvertam iepriekš redzamajam autortiesību paziņojumam, šim nosacījumu sarakstam un tālāk redzamajai atrunai.
• Dokumentācijā un/vai citos materiālos, kas tiek nodrošināti izplatīšanas rezultātā binārā formā, ir jābūt atspoguļotam iepriekš redzamajam autortiesību paziņojumam, šim nosacījumu sarakstam un tālāk redzamajai atrunai.
• Ja iepriekš nav saņemta konkrēta rakstiska atļauja, tad ne STMicroelectronics nosaukumu, ne ařī šī uzņēmuma līdzstrādnieku nosaukumus nedrīkst izmantot, lai veicinātu vai reklamētu no šīs programmatūras atvasinātos produktus.

AUTORTIESIBU TURETAJI UN LIDZSTRADNIEKI NODROŠINA ŠO PROGRAMMATURU "TADU, KADA TĀ IR", UN NETIEK IETVERTAS NEKADAS IZTEIKTAS VAI IETVERTAS GARANTIJAS, TOSTARP (BET NE TIKAI) IETVERTAGARANTIJA ATTIECIBA UZ PARDODAMIBU VAI PIEMEROTIBU KONKRETAM MERKIM. AUTORTIESIBU TURETAJI UN LIDZSTRADNIEKI NEKADAGADJUMA NEATBILD PAR JEBKADIEM TIEŠIEM, NETIEŠIEM, NEJAUŠIEM, SPECIALIEM, PAMACOSIEM VAI IZRIETOŠIEM ZAUDJUMIEM (IESKAITOT, BET NEAPROBEŽOJOTIES AR AIZSTAJOŠU PREČU VAI PAKALPOJUMU NODROŠINANANU, LIETOJAMIBAS, DATU VAI PEJNAS ZUDUMU, KĀ ARĪ UZNEMJDARBIBAS PADRTRAUKSANU), LAI KĀ ARĪ TIE NETIKTU IZRAISITI, KĀ ARĪ JEBKUROS ATBILDIBAS PIENEMUMOS, VAI TAS BUTU SASKANĀ AR LIGUMU, NOTEIKTU ATBILDIBU VAI CIVILTIESIBAM (IESKAITOT NOLAIDIBU UN CITUS IEMESLUS), KAS RODAS JEBKADAVIDĀ, IZMANTOJOT ŠO PROGRAMMATURU, PAT TAD, JA TIKA SNIEGTA INFORMACIJA PAR SADU ZAUDJUMU RAŠANAS IESPJAMIBU.

Apache 2.0 licence

Copyright © 2009–2019 Arm Limited. Visas tiesības aizsargātas.

Versija 2.0, 2004. gada janvāris http://www.apache.org/licenses/

NOTEIKUMI UN NOSACĪJUMI ATTIECĪBĀ UZ LIETOŠANU, REPRODUCĒŠANU UN IZPLATĪŠANU

1. Definīcijas

“Licence” nozīmē noteikumus un nosacījumus attiecībā uz lietošanu, reproducēšanu un izplatīšanu, kā noteikts šī dokumenta 1.–9. punktā. “Licenciārs” ir autortiesību īpašnieks vai uznēmums, ko autortiesību īpašnieks pilnvarojis, kas izsniedz licenci. “Juridiskā persona” nozīmē personu kopumu, kas veic darbības, un visas citas personas, kas kontrolē personu, kuras persona kontrolē vai kas atrodas kopējā kontrolē. Šīs definīcijas ietvaros “kontrole” nozīmē (i) tiešs vai netiešs pilnvarojums ietekmēt šādas juridiskās personas pārvaldību līguma veidā vai kā citādi, (ii) vismaz piecdesmit procenti (50%) īpašumā esošu apgrozījumā esošu akciju vai (iii) vai faktiskas īpašumtiesības uz šādu juridisku personu. “Jūs” (vai “Jūsu”) nozīmē fizisku vai Juridisku personu, kas izmanto ar šo licenci piešķirtās tiesības. “Avota” forma nozīmē izvēlētā forma modifikāciju veikšanai, tostarp (bet ne tikai) programmatūras avota kods, dokumentācijas avots un konfigurācijas faili. “Objekta” forma nozīmē jebkāda veida formu, kas iegūta, mehāniski pārveidojot vai tulkojot Avota formu, tostarp (bet ne tikai) apkopoto objekta kodu, ģenerēto dokumentāciju un pārveidojumus citos multivides veidos. “Darbs” nozīmē autortiesību darbu gan Avota, gan Objekta formā, kas tiek nodrošināts ar Licenci, kā norādīts autortiesību paziņojumā, kas ir ietverts darbā vai tam pievienots (piemērs ir sniegts tālāk Pielikumā). “Atvasināti darbi” nozīmē jebkāda veida darbu Avota vai Objekta formā, kura pamatā ir Darbs, vai kas to tā ir atvasināts, un kurā redaktora pārskati, anotācijas, papildinājumi vai citas modifikācijas kopumā veido originālo autortiesību darbu. Šīs Licences ietvaros Atvasinātie darbi nav darbi, kas paliek atdalāmi vai ir tikai piesaistīti (vai saistīti ar nosaukumu) ar Darba vai no tā Atvasināto darbu saskarnēm. “leguldījums” nozīmē jebkādu autortiesību darbu, tostarp Darba sākotnējo versiju un jebkādas Darba vai tā Atvasināto darbu modifikācijas vai papildinājumus, ko autortiesību īpašnieks, fiziska persona vai Juridiskā persona, ko autortiesību īpašnieks pilnvarojis iesniegt autortiesību īpašnieka vārdā, apzināti iesniedz Licenciāram iekļaušanai Darbā. Šīs definīcijas ietvaros “iesniegt” nozīmē jebkāda veida elektronisku, verbālu vai rakstisku komunikāciju, kas nosūtīta Licenciāram vai tā pārstāvjiem, tostarp (bet ne tikai) komunikācija elektroniskajos pasta sūtīšanas sarakstos, avota koda kontroles sistēmās un problēmu izsekošanas sistēmās, ko pārvalda Licenciārs vai kāds cita viņa vārdā ar mērķi pārrunāt un uzlabot Darbu, bet neietverot komunikāciju, kas ir markēta kā aizdomīga vai arī, ja autortiesību īpašnieks to kā citādi rakstiski apzīmējis kā “Nav ieguldījums”. “leguldītājs” ir Licenciārs vai jebkura fiziska vai Juridiska persona, kuras vārdā Licenciārs ir saņēmis leguldījumu un pēc tam inkorporējis to Darbā.

2. Autortiesību Licences pieškiršana.

Saskaņā ar šīs Licences noteikumiem un nosacījumiem ar šo katrs leguldītājs Jums piešķir beztermiņa neekskluzīvu, neatsaucamu autortiesību licenci, kas

darbojas visā pasaulē un tiek pieškirta bez maksas un autoratlīdzības; licence lauj reproducēt, sagatavot Atvasinātus darbus, publiski attēlot, publiski uzstāties, izdot apakšlicences un izplatīt Darbu un šādus Atvasinātus darbus Avota vai Objekta formā.

3. Patenta Licences pieškiršana.

Saskaṇā ar šīs Licences noteikumiem un nosacījumiem ar šo katrs leguldītājs Jums piešķir beztermiņa neekskluzīvu, neatsaucamu (izņemot šajā sadaļā norādītos nosacījumus) patenta licenci, kas darbojas visā pasaulē un tiek piešķirta bez maksas un autoratlīdzības; šī licence ľauj izgatavot (tagadnē un pagātnē), izmantot, piedāvāt tirdzniecībā, pārdot, importēt un citādā veidā nodot Darbu, ja šāda licence attiecas tikai uz tādām patentu prasībām, kurām Licences var piešķirt leguldītājs, kuras nenovēršami pārkāpj tikai savu(-s) leguldījumu(-s) vai savu(-us) leguldījumu(-us) kombināciju ar Darbu, kuram šāds(-i) leguldījums(-i) tika iesniegts(-i). Ja Jūs uzsākat patenta strīda tiesvedību pret kādu personu (ietverot pretprasību vai papildu pretprasību tiesas prāvā) apgalvojot, ka Darbs vai Darbā ietvertais leguldījums ir tiešs vai ietverts patenta pārkāpums, tad visas patenta licences, kas Jums piešķirtas šīs Licences ietvaros šim Darbam, zaudē spēku ar dienu, kad šāda tiesvedība tiek registrēta.

4. Tālāka izplatīšana.

Jūs drīkstat reproducēt un izplatīt Darba vai Atvasināto darbu kopijas jebkāda veida multividē, ar modifikācijām vai bez, Avota vai Objekta formā, ja vien tiek ievēroti tālāk norādītie nosacījumi:

• Jums jānodod šīs Licences kopija visiem citiem Darba vai Atvasināto darbu saņēmējiem;
• Jums jānodrošina, lai visos modificētajos failos būtu ietvertas skaidras norādes par to, ka Jūs veicāt izmaiņas failos; un – Jums Avota formā jāsaglabā visi Atvasinātie darbi, kurus Jūs izplatāt, visi autortiesību, patenta, prečzīmju un attiecinājuma paziņojumi no Darba Avota formas, izņemot tos paziņojumus, kas neattiecas ne uz vienu Atvasinātā darba daļu;
• Ja Darbā kā daļa no tā izplatīšanas ir ietverts teksta fails “NOTICE” (Paziņojums), tad jebkādos Jūsu izplatītajos Atvasinātajos darbos ir jābūt ietvertai šādā NOTICE failā ietvertu attiecinājuma paziņojumu lasāmai kopijai, izņemot paziņojumus, kas neattiecas ne uz vienu Atvasinātā darba daļu; tai jābūt vismaz vienā no šādām vietām: pašā NOTICE teksta failā, kas tiek izplatīts kā daļa no Atvasinātajiem darbiem; Avota formā vai dokumentācijā, ja tā tiek nodrošināta kopā ar Atvasinātajiem darbiem; vai arī displeja ietvaros, ko ĝenerē Atvasinātie darbi, ja un kur šādi trešo pušu paziņojumi parasti parādās. NOTICE faila saturs ir paredzēts tikai informācijas nolūkiem, un tas nemodificē Licenci. Jūs savos izplatītajos Atvasinātajos darbos varat pievienot savus attiecinājuma paziņojumus, ietverot tos Darba NOTICE tekstā vai papildinot to, ar nosacījumu, ka šādus papildu attiecinājuma paziņojumus nevar

uzskatīt par Licences modificēšanu. Jūs savām modifikācijām varat pievienot savu autortiesību apliecinājumu, un Jūs varat sniegt papildu vai atseviškus licences noteikumus un nosacījumus attiecībā uz lietošanu, reproducēšanu vai izplatīšanu Jūsu modifikācijām vai jebkāda veida šādiem Atvasinātiem darbiem kopumā, ar nosacījumu, ka Jūs veicat Darba izmantošanu, reproducēšanu un izplatīšanu saskaņā ar šīs Licences noteikumiem.

5. leguldījumu iesniegšana.

Ja vien Jūs skaidri nenorādāt citādi, uz jebkāda veida leguldījumu, kas apzināti ir iesniegts, lai Jūs vai Licenciārs to iekļautu Darbā, attiecas šīs Licences noteikumi un nosacījumi bez papildu noteikumiem un nosacījumiem. Neatkarīgi no iepriekš izklāstītā, attiecībā uz šāda veida leguldījumiem nekas šajā dokumentā neatceļ un nemodificē jebkāda atseviška licences līguma noteikumus, ko esat noslēdzis ar Licenciāru.

6. Preču zīmes.

Šī Licence nedod tiesības izmantot Licenciāra tirdzniecības nosaukumus, preču zīmes, pakalpojuma zīmes vai produktu nosaukumus, izņemot, cik tas nepieciešams atbilstošai un ierastai lietošanai, aprakstot Darba izcelsmi un reproducējot NOTICE faila saturu.

7. Garantijas atruna

Iznemot gadījumus, ja šāda prasība ir noteikta piemērojamajā likumdošanā vai par to pastāv rakstiska vienošanās, Licenciārs nodrošina Darbu (un katrs leguldītājs nodrošina savu leguldījumu) “TĀDU, KĀDS TAS IR”, NENODROŠINOT NEKĀDA VEIDA GARANTIJAS VAI NOSACĪJUMUS, ne tiešus, ne netiešus, tostarp, bez ierobežojuma, nekādas garantijas vai nosacījumus attiecībā uz NOSAUKUMU, TIESĪBU NEAIZSKARŠANU, PIEMĒROTĪBU PĀRDOŠANAI vai ATBILSTĪBU NOTEIKTAM MĒRΚIM. Jūs esat pilnībā atbildīgs par to, lai noteiktu Darba piemērotību izmantošanai vai izplatīšanai, un pilnībā uzņematies riskus saistībā ar to, kā Jūs izmantojat atļaujas šīs Licences ietvaros. 8. Atbildības ierobežojums. Nekādā gadījumā un nekādos atbildības pienēmumos, vai tas būtu saistībā ar cilviltiesībām (tostarp nevērību), saskaņā ar līgumu vai kā citādi, izņemot, ja tāda prasība noteikta piemērojamajā likumdošanā (piem., apzināta un rupji nolaidīga rīcība) vai par to ir rakstiska vienošanās, neviens leguldītājs nav atbildīgs attiecībā pret Jums par bojājumiem, tostarp jebkāda veida tiešiem, netiešiem, īpašiem, nejaušiem vai izrietošiem bojājumiem, kas radušies šīs Licences rezultātā, Darba izmantošanas rezultātā vai tāpēc, ka Darbu nebija iespējams izmantot (tostarp (bet ne tikai) par bojājumiem saistībā ar nemateriālajiem zaudējumiem, darba pārtraukumiem, datoru atteici vai darbības traucējumiem, vai kāds vai visi no komerciāliem nodarījumiem vai zaudējumiem) pat tad, ja leguldītājs tika brīdināts par šādu bojājumu iespējamību.

9. Garantijas vai papildu atbildības apstiprināšana.

Kad Jūs izplatāt Darbu vai tā Atvasinātos darbus, Jūs varat izvēlēties piedāvāt un iekasēt maksu par atbalsta pieņemšanu, garantiju, atbrīvošanu no atbildības vai citām garantijas saistībām un/vai tiesībām saskaņā ar šo Licenci. Tomēr, pieņemot šādas saistības, Jūs varat rīkoties tikai savā vārdā un, pilnībā uzņemoties atbildību, nevis, pārstāvot kādu citu leguldītāju, turklāt tikai tādā gadījumā, ja Jūs piekrītat aizsargāt katru leguldītāju, nodrošinot atlīdzinājumu un pasargājot leguldītāju no garantijām un prasībām, kas leguldītājam radušās jo Jūs esat uzņēmies jebkādu šādu garantiju vai papildu atbildību. NOTEIKUMU UN NOSACĪJUMU BEIGAS

Reğistrētās preču zīmes

QR Code ir DENSO WAVE INCORPORATED registrēta prečzīme Japānā.

Inhoud

Inleiding.... 341
Veiligheid.... 342
Montage....348
Werking....349
Onderhoud....351
Probleemoplossing.... 353
