РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Aspire LC34P4A HUSQVARNA

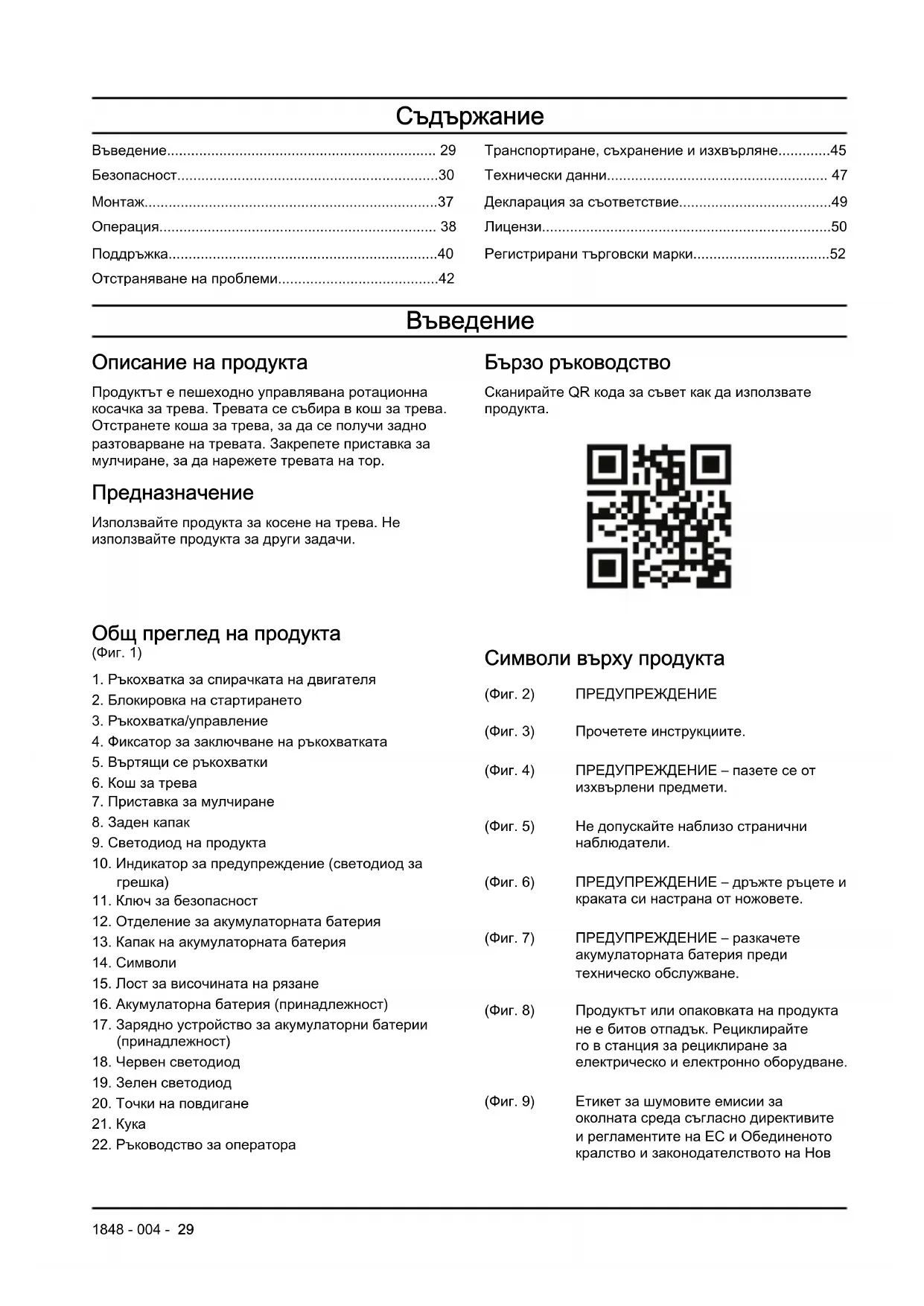

Описание на продукта Продуктът е пешеходно управлявана ротационна косачка за трева. Тревата се събира в кош за трева. Отстранете коша за трева, за да се получи задно разтоварване на тревата. Закрепете приставка за мулчиране, за да нарежете тревата на тор. Предназначение Използвайте продукта за косене на трева. Не използвайте продукта за други задачи. Бързо ръководство Сканирайте QR кода за съвет как да използвате

Общ преглед на продукта (Фиг. 1)

1. Ръкохватка за спирачката на двигателя

2. Блокировка на стартирането

3. Ръкохватка/управление

4. Фиксатор за заключване на ръкохватката

5. Въртящи се ръкохватки

7. Приставка за мулчиране

12. Отделение за акумулаторната батерия

13. Капак на акумулаторната батерия

15. Лост за височината на рязане

18. Червен светодиод

20. Точки на повдигане

22. Ръководство за оператора

Символи върху продукта (Фиг. 2) ПРЕДУПРЕЖДЕНИЕ (Фиг. 3) Прочетете инструкциите. (Фиг. 4) ПРЕДУПРЕЖДЕНИЕ – пазете се от изхвърлени предмети. (Фиг. 5) Не допускайте наблизо странични наблюдатели. (Фиг. 6) ПРЕДУПРЕЖДЕНИЕ – дръжте ръцете и краката си настрана от ножовете. (Фиг. 7) ПРЕДУПРЕЖДЕНИЕ – разкачете акумулаторната батерия преди техническо обслужване. (Фиг. 8) Продуктът или опаковката на продукта не е битов отпадък. Рециклирайте го в станция за рециклиране за електрическо и електронно оборудване. (Фиг. 9) Етикет за шумовите емисии за околната среда съгласно директивите и регламентите на ЕС и Обединеното кралство и законодателството на Нов 1848 - 004 - 29Южен Уелс "Регламент 2017 относно защитата от дейности, оказващи влияние на околната среда (контрол на шума)". Гарантираното ниво на звуковата мощност на продукта е

Технически данни на страница 47 и на етикета. (Фиг. 10) Тази приставка отговаря на изискванията на приложимите директиви на EO. (Фиг. 11) Този продукт съответства на приложимите регламенти на Обединеното кралство. (Фиг. 12) Този продукт е защитен от капки. (Фиг. 13) Освободете ръкохватката за спирачката на двигателя, за да спрете. (Фиг. 14) Натиснете ръкохватката за спирачката на двигателя, за да стартирате задвижването на ножовете. (Фиг. 15) Код с възможност за сканиране. (Фиг. 18) Завъртете, за да за- ключите или отклю-

Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за определени пазари. Символи върху акумулаторната батерия и/или зарядното устройство за акумулаторни батерии (Фиг. 19) Рециклирайте този продукт в пункт за рециклиране за електрическо и електронно оборуд- ване. (валидно само

(Фиг. 20) Използвайте акуму- латорната батерия само с продукти от партньори на систе- мата POWER FOR ALL. (Фиг. 21) Пазете акумулаторната батерия от топлина, напр. от продължително из- лагане на интензивна слънчева свет- лина, огън, замърсявания, вода и влага. Съществува риск от експлозия и късо съединение. (Фиг. 22) (Фиг. 16) Използвайте и дръжте зарядното устройство на акумулаторни батерии само на закрито. (Фиг. 17) Двойна изолация. Етикет върху продукта (Фиг. 23) ОПАСНОСТ – Дръжте ръцете и краката си настрана. Отговорност за продукта Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган. Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. 30 1848 - 004 -ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи предупреждения за безопасност за продукта ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този продукт. Неспазването на всички инструкции, изброени по-долу, може да доведе до електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "продукт" в предупрежденията се отнася за продукт с електрическо задвижване (с кабел) или такъв с акумулаторна батерия (безжичен). Безопасност на работната област

• Поддържайте работната областработния участък чиста и добре осветена. Мръсните и тъмните области са по-предразполагащи към инциденти.

• Не работете с продукта в експлозивна среда, като например в присъствието на запалителни течности, газове или прах. Продуктът създава искри, които може да запалят праха или дима.

• Дръжте децата и околните настрана, докато работите с продукта. Разсейването може да доведе до загуба на контрол. Електрическа безопасност

• Щепселите на продукта трябва да съответстват на контакта. Никога не променяйте щепселите по какъвто и да било начин. Не използвайте никакви адаптерни щепсели със заземени продукти. Немодифицираните щепсели и съответстващи им контакти ще намалят рисковете от токов удар.

• Избягвайте контакт на тялото със заземени или замасени повърхности, като тръби, радиатори и хладилници. Има повишен риск от електрически удар, ако Вашето тяло е заземено или замасено.

• Не излагайте продуктите на дъжд или мокра околна среда. Навлизането на вода в продукта повишава риска от токов удар.

• Не насилвайте кабела. Никога не използвайте кабела за носене, дърпане или изключване на продукта от мрежата. Пазете шнура далече от топлинни източници, масло, остри ръбове или движещи се части. Повредените или заплетени кабели увеличават риска от токов удар.

• Когато работите с продукта навън, използвайте удължителен кабел, който е подходящ за употреба на открито. Кабелът, който е подходящ за употреба на открито, намалява риска от токов

• Ако работата с електрически инструмент на влажно място е неизбежна, използвайте захранване с устройство за дефектнотокова защита (RCD). Използването на RCD намалява риска от електрически удар. Лична безопасност

• Бъдете нащрек, внимавайте какво правите и бъдете разсъдливи, когато работите с продукта. Не използвайте продукта, когато сте изморени или когато сте под влиянието на наркотици, алкохол или лекарства. Един миг невнимание по време на работа с продуктите може да доведе до тежко телесно нараняване.

• Използвайте лични предпазни средства. Винаги носете защитни средства за очите. Предпазните средства като респираторна маска, непързалящи се предпазни обувки, твърда каска или антифони, използвани за съответните условия, ще намалят телесните повреди.

• Не допускайте нежелано стартиране. Уверете се, че превключвателят е в изключено положение, преди да свържете захранващия източник и/или акумулаторната батерия, когато вземате или носите продукта. Носенето на продукти с пръст на превключвателя или включването в мрежата на продукти с прекъсвач във включено положение е предпоставка за злополуки.

• Отстранете всички ключове за регулиране или гаечни ключове, преди да включите продукта. Гаечен ключ или ключ, който е оставен присъединен към въртящата се част на продукта, може да доведе до нараняване.

• Не се протягайте прекалено надалеч, докато работите. Поддържайте съответната стъпка и баланс през цялото време. Това осигурява по-добър контрол на продукта в неочаквани

• Обличайте се подходящо. Никога не носете широки дрехи или украшения. Дръжте косата и дрехите си далеч от движещите се части на инструмента. Свободновисящи дрехи, бижута или дълга коса могат да бъдат захванати от движещите се части.

• Ако са предоставени устройства за свързване на изсмукване на прах и съдове за събиране, уверете се, че те са свързани и се използват правилно. Използването на съдове за събиране на прах може да намали опасностите, свързани с

• Не позволявайте на натрупания опит от честата употреба на продукти да Ви вдъхне прекомерна 1848 - 004 - 31увереност и да игнорирате принципите за безопасност. Едно нехайно действие може да причини сериозно нараняване за част от

Използване и грижа за продукта

• Не насилвайте продукта. Използвайте подходящия продукт за Вашето приложение. Подходящият продукт ще свърши работата по- добре и по-безопасно със скоростта, за която е бил създаден.

• Не използвайте продукта, ако превключвателят не го включва и изключва. Всеки продукт, който не може да се управлява с превключвателя, е опасен и трябва да бъде ремонтиран.

• Разкачете щепсела от електрическия източник и/или премахнете акумулаторната батерия от продукта, ако може да се отстрани, преди да правите каквито и да било настройки, да сменяте принадлежности или да съхранявате продукти. Тези предпазни мерки намаляват риска от нежелано стартиране на продукта.

• Съхранявайте неизползваните продукти на недостъпно за деца място и не разрешавайте на хора, които не са запознати с продукта или с тези инструкции, да работят с него. Продуктите са опасни в ръцете на необучени потребители.

• Поддържайте продуктите и принадлежностите. Проверявайте за разцентроване или задиране на движещите се части, счупвания на части или други състояния, които могат да се отразят на работата на продукта. Ако продуктът бъде повреден, дайте го за ремонт, преди да го използвате. Много инциденти възникват с лошо поддържани продукти.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи краища са по- трудни за огъване и се контролират по-лесно.

• Използвайте продукта, принадлежностите, приставките и др. в съответствие с тези инструкции, като имате предвид условията и естеството на работата, която извършвате. Използването на продукта за операции, различни от тези, за които е предназначен, може да доведе до опасни ситуации.

• Поддържайте ръкохватките и повърхностите за хващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасно боравене и контрол над продукта при непредвидени

• Презареждайте само със зарядно устройство, определено от производителя. Зарядно устройство, което е подходящо за един вид батерия, може да създаде опасност от злополука, когато се използва с друга батерия.

Използвайте продуктите само със специално определените акумулаторни батерии. Използването на други батерии може да създаде опасност от нараняване и пожар.

• Когато батерията не е в употреба, дръжте я далече от други метални предмети, като кламери, монети, ключове, пирони, винтове или други, които могат да свържат едната клема с другата. Окъсяване на изводите на батерията може да предизвика изгаряния или пожар.

• При злоупотреба от акумулатора може да бъде изхвърлена течност – избягвайте допир. В случай на случаен контакт изплакнете с вода. Ако течността попадни в очите, потърсете допълнителна медицинска помощ. Течност, изхвърлена от акумулатора, може да причини раздразнения или изгаряния.

• Не използвайте акумулаторната батерия или продукт, който е променен или повреден. Повредените или модифицирани батерии могат да имат непредсказуемо поведение, което да доведе до пожар, експлозия или опасност от нараняване.

• Не излагайте акумулаторната батерия или уреда на огън или прекомерна температура. Излагането на огън или температура над 130°C/265°F може да предизвика експлозия.

• Спазвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или уреда извън температурния диапазон, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън определения диапазон може да повредят акумулаторната батерия и да увеличат риска от

• Техническото обслужване на Вашия продукт трябва да се извършва от квалифицирано лице, като се използват само идентични резервни части. Това ще гарантира поддържането на безопасността на продукта.

• Никога не обслужвайте повредени акумулаторни батерии. Обслужването на акумулаторни батерии трябва да се извършва само от производителя или оторизирани сервизи. Предупреждения за безопасност на косачката за трева

• Не използвайте косачката за трева при лоши метеорологични условия, особено когато има риск от мълнии. Това намалява риска да бъдете ударени от мълния.

• Проверете внимателно площта, където ще се използва косачката за трева, за наличие на диви животни. По време на работа косачката за трева може да нарани диви животни.

• Проверете внимателно площта, където ще се използва косачката за трева, и отстранете всички камъни, пръчки, проводници, кости и други чужди

1848 - 004 -предмети. Изхвърлените предмети могат да причинят телесна повреда.

• Преди употреба винаги проверявайте визуално косачката за трева, за да се уверите, че ножът и модулът на ножа не са износени или повредени. Износените или повредени части увеличават риска от нараняване.

• Проверявайте често коша за трева за износвания или влошаване на качествата. Износеният или повреден кош за трева може да увеличи риска от телесна повреда.

• Дръжте предпазителите на място. Предпазителите трябва да са в изправност за работа и да са правилно монтирани. Разхлабен, повреден или неправилно функциониращ предпазител може да доведе до телесна

• Поддържайте всички входни отвори за охлаждащ въздух чисти от отпадъци. Блокираните входни отвори за въздух и остатъците може да доведат до прегряване или риск от пожар.

• По време на работа с косачката за трева винаги носете неплъзгащи се и защитни обувки. Не работете с косачката за трева, когато сте боси или носите отворени сандали. Това намалява вероятността от нараняване на краката при контакт с движещия се нож.

• Когато работите с косачката за трева, винаги носете дълги панталони. Съществува вероятност откритите части на кожата да бъдат наранени от изхвърлени предмети.

• Не работете с косачката за трева в мокра трева. Ходете, никога не тичайте. Това намалява риска от подхлъзване и падане, което може да доведе до телесна повреда.

• Не работете с косачката за трева по прекалено стръмни наклони. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да доведе до телесна повреда.

• Когато работите по наклони, винаги се уверявайте, че сте стъпили добре, винаги работете напречно на наклоните, никога нагоре или надолу, и бъдете изключително внимателни при смяна на посоката. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да доведе до телесна повреда.

• Бъдете изключително внимателни при движение на заден ход или при дърпане на косачката за трева към себе си. Внимавайте за заобикалящата среда. Това намалява риска от преобръщане по време на работа.

• Не докосвайте ножовете и други опасни движещи се части, докато те все още се движат. Това намалява риска от нараняване от движещи се

• Когато отстранявате заседнал материал или почиствате косачката за трева, се уверете, че всички прекъсвачи са изключени и захранващият шнур е разкачен. Неочакваното задействане на косачката за трева може да доведе до сериозна телесна повреда. Дефектнотокова защита

• Използвайте дефектнотокова защита с максимален ток на задействане от 30 mA. Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.

• Този продукт създава електромагнитно поле по време на работа. При някои условия това поле може да предизвика смущения в активни или пасивни медицински импланти. За да намалите риска от тежко или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.

• Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на Husqvarna,преди да продължите.

• Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното имущество.

• Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.

• Никога не позволявайте на деца или на хора, незапознати с тези инструкции, да използват уреда. Местните разпоредби може да поставят възрастови ограничения за оператора.

• Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен възрастен.

• Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.

• Не използвайте продукта, ако е неизправен.

• Не променяйте този продукт или не го използвайте, ако има вероятност той да е бил променен от друг. Безопасност при работа ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания, преди да използвате продукта. 1848 - 004 - 33• Използвайте този продукт само за косене на морави. Не се допуска използването му за други

• Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 34

• Уверете се, че знаете как бързо да спрете двигателя при аварийна ситуация.

• Не използвайте продукта при дъжд или влага. Опасността от токов удар се повишава при навлизане на вода в продукта.

• Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда.

• Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния вал на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се разхлаби.

• Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Спрете двигателят, завъртете ключа за безопасност на 0 и отстранете акумулатора. Изчакайте спирането на движещите се части. Проверете продукта за повреди. Затегнете разхлабените части. Отстранете повредите и сменете повредените части. Възложете ремонта на упълномощен сервиз.

• Никога не прикрепяйте ръкохватката за спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.

• Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други

• Винаги стойте зад продукта, когато го използвате.

• Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се ножове.

• Не накланяйте продукта при стартиране на двигателя или по време на работа на продукта.

• Бъдете внимателни, когато дърпате продукта

• Никога не повдигайте продукта при стартиран двигател. Ако се наложи да вдигате продукта, първо спрете двигателя, завъртете ключа за безопасност на 0 и отстранете акумулатора.

• Не се движете назад при работа с продукта.

• Спрете двигателя, когато е необходимо да наклоните продукта за транспортиране или когато преминавате през области без трева, като пътеки от чакъл, камък и асфалт.

• Не тичайте с продукта, докато двигателят работи. Винаги ходете, когато работите с продукта.

• Спрете двигателя, преди да промените височината на рязане. Никога не извършвайте регулировки при работещ двигател.

• Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че режещото оборудване не се върти.

• Вибрациите на продукта по време на работа могат да се различават от декларираната стойност на вибрациите в Технически данни на страница 47 . Разликата е в резултат на различните начини на използване на продукта. Ако работите с продукта често или за дълги периоди от време, правете редовно почивки, за да предотвратите нараняване от вибрации. Инструкции за безопасност за

Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека Вашият доставчик Ви помогне да изберете подходящото оборудване.

• Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете

• Използвайте дълги панталони от здрав плат.

• Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.

• Препоръчваме използване на средства за защита

следващите предупредителни указания, преди да използвате продукта.

• Не използвайте машина с неизправни приспособления за безопасност.

• Не отстранявайте и не правете модификации по устройствата за безопасност.

• Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервиз Husqvarna. За проверка на капака срещу порязване Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от

1848 - 004 -• Проверете капака срещу порязване, за да се уверите, че няма повреди, като например

За проверка на ключа за безопасност Ключът за безопасност е под капака на акумулатора. Ключът за безопасност свързва акумулатора, който захранва двигателя с енергия.

• Стартирайте и спрете двигателя, за да извършите проверка на ключа за безопасност.

• Ако ключът за безопасност работи правилно, двигателят стартира само когато ключът е в положение 1. (Фиг. 24) За проверка на ръкохватката на спирачката на двигателя Ръкохватка за спирачката на двигателя спира двигателя. Когато ръкохватката за спирачката на двигателя бъде пусната, двигателят спира.

• Освободете ръкохватката на спирачката на двигателя. (Фиг. 25)

• Уверете се, че продуктът спира. Ако двигателят не спре след 3 секунди, позволете на одобрен сервиз на Husqvarna да регулира спирачката на

За проверка на блокировката на стартирането Направете проверка на блокировката на стартирането, за да се уверите, че тя не допуска работата на двигателя.

1. Натиснете ръкохватката за спирачката на

двигателя по посока на управлението. Блокировката на пускането спира движението.

2. Натиснете блокировката на пускането навън.

3. Освободете блокировката на пускането и се

уверете, че тя се е върнала в първоначалното си

Безопасност на акумулаторната батерия ПРЕДУПРЕЖДЕНИЕ:

всички инструкции за безопасност и общи инструкции. Неспазването на инструкциите за безопасност и общите инструкции може да доведе до токов удар, пожар и/или сериозни наранявания. Дръжте под ръка цялата информация за безопасност и общи инструкции за бъдещи справки.

• Тези инструкции за безопасност се отнасят само за 18 V литиевойонни акумулаторни батерии за системата POWER FOR ALL.

Използвайте акумулаторната батерия само с продукти от партньори на системата POWER FOR ALL. 18 V акумулаторни батерии, обозначени с POWER FOR ALL, са напълно съвместими със следните продукти: – Всички продукти от 18 V система за акумулаторни батерии POWER FOR ALL. – Всички 18 V продукти от партньори на системата POWER FOR ALL.

• Спазвайте препоръките за акумулаторната батерия в ръководството за работа на Вашия продукт. Само по този начин акумулаторната батерия и продуктът могат да работят без опасност и акумулаторните батерии да бъдат защитени от опасно претоварване.

• Зареждайте акумулаторните батерии само със зарядни устройства, препоръчани от производителя или от партньорите на системата POWER FOR ALL. Зарядно устройство, което е подходящо за един вид акумулаторна батерия, може да създаде риск от пожар, когато се използва с друг вид акумулаторна батерия.

• Акумулаторната батерия се доставя частично заредена. За да осигурите пълен капацитет на акумулаторната батерия, заредете напълно акумулаторната батерия в зарядното устройство, преди да използвате Вашия електрически инструмент за първи път.

• Съхранявайте акумулаторните батерии на недостъпно за деца място.

• Не отваряйте акумулаторната батерия. Съществува риск от късо съединение.

• В случай на повреда и неправилна употреба на акумулаторната батерия може да се отделят пари. Акумулаторната батерия може да възпламени или да експлодира. Уверете се, че зоната е добре проветрена и потърсете медицинска помощ, ако усетите неразположение. Парите могат да раздразнят дихателната

• Ако акумулаторната батерия се използва неправилно или ако е повредена, от нея може да се изхвърли запалима течност. Трябва да се избягва контактът с тази течност. В случай на случаен контакт изплакнете с вода. Ако очите Ви влязат в контакт с течността, потърсете допълнителна медицинска помощ. Течността, изхвърлена от акумулаторната батерия, може да причини раздразнения или изгаряния.

• Ако акумулаторната батерия е повредена, от нея може да бъде изхвърлена течност, която да попадне върху близките повърхности. Проверете засегнатите части. Почистете тези части или ги заредете, ако се налага.

• Не окъсявайте акумулаторната батерия. Когато акумулаторната батерия не се използва, я дръжте далеч от други метални предмети, като кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да 1848 - 004 - 35свържат едната клема с другата. Окъсяване на изводите на акумулаторната батерия може да предизвика изгаряния или пожар.

• Акумулаторната батерия може да бъде повредена от заострени предмети, като пирони или отвертки, или от сила, приложена отвън. Може да възникне вътрешно късо съединение, което да причини запалване на акумулаторната батерия, дим, експлозия или прегряване на акумулаторната батерия.

• Никога не обслужвайте повредени акумулаторни батерии. Обслужването на акумулаторни батерии трябва да се извършва само от производителя или оторизирани сервизни доставчици.

• Пазете акумулаторната батерия от топлина, напр. от продължително излагане на интензивна слънчева светлина, огън, замърсявания, вода и влага. Съществува риск от експлозия и късо съединение.

• Използвайте акумулаторната батерия в продукта само когато околната температура е между 0 °C – +40 °C.

• Съхранявайте акумулаторната батерия само при околна температура между -20 °C – +50 °C. Не оставяйте акумулаторната батерия в колата си през лятото например. При температури < 0°C някои устройства може да претърпят загуба на

• Зареждайте акумулаторната батерия само при температура на околната среда, която е между 0°C и +35°C. Зареждайте акумулаторната батерия с USB кабел само при температура на околната среда, която е между +10°C и +35°C. Зареждането извън този температурен диапазон може да повиши риска от повреда на акумулаторната батерия и да създаде опасност

Инструкции за безопасност за зарядното устройство на акумулаторната батерия ПРЕДУПРЕЖДЕНИЕ:

всички инструкции за безопасност и общи инструкции. Неспазването на инструкциите за безопасност и общите инструкции може да доведе до токов удар, пожар и/или сериозни наранявания. Пазете тези инструкции на безопасно място. Използвайте зарядното устройство само ако можете напълно да оцените всички функции и да ги изпълнявате без ограничения или ако сте получили съответните инструкции.

• Това зарядно устройство не е предназначено за използване от деца или лица с физически, сетивни или умствени ограничения или липса на опит или знания. Това зарядно устройство може да се използва от деца на възраст от 8 или повече години и от лица, които имат физически, сетивни или умствени ограничения или липса на опит или познания, ако лице, отговорно за тяхната безопасност, ги наблюдава или ги е инструктирало относно безопасната работа със зарядното устройство и те разбират свързаните с това опасности. В противен случай съществува риск от грешки при работа и наранявания.

• Наблюдавайте децата по време на употреба, почистване и техническо обслужване. Това ще гарантира, че децата няма да си играят със зарядното устройство.

• Зареждайте само 18 V акумулаторни батерии система POWER FOR ALL с капацитет 1,5 Ah. Напрежението на акумулаторната батерия трябва да съответства на напрежението на зареждане на зарядното устройство. Не зареждайте акумулаторни батерии, които са непрезареждаеми. В противен случай създавате риск от пожар и експлозия.

• Използвайте зарядното устройство само в затворени помещения и не го излагайте на влага. Навлизането на вода в електрически инструмент ще увеличи риска от токов удар.

• Поддържайте зарядното устройство чисто. Замърсяванията създават риск от токов удар.

• Винаги проверявайте зарядното устройство, кабела и щепсела преди употреба. Спрете да използвате зарядното устройство, ако откриете някаква повреда. Не отваряйте сами зарядното устройство и го предоставяйте за ремонт само на Husqvarna или оторизиран център по следпродажбено обслужване, като използвате само оригинални резервни части. Повредените зарядни устройства, кабели и щепсели увеличават риска от токов удар.

• Не работете със зарядното устройство върху лесно запалими повърхности (например хартия, текстил и др.) или в запалима среда. Има опасност от пожар поради загряване на зарядното устройство по време на работа.

• Не покривайте вентилационните отвори на зарядното устройство. В противен случай зарядното устройство може да прегрее и да спре да функционира правилно.

• Презареждайте само със зарядно устройство, определено от производителя. Зарядно устройство, което е подходящо за един вид акумулаторна батерия, може да създаде опасност от злополука, когато се използва с друга акумулаторна батерия.

• В случай на повреда и неправилна употреба на акумулаторната батерия може да се отделят и пари. Уверете се, че зоната е добре проветрена и потърсете медицинска помощ, ако усетите неразположение. Парите могат да раздразнят дихателната система.

• При злоупотреба от акумулаторната батерия може да бъде изхвърлена течност. Трябва да се избягва контактът с тази течност. В случай на случаен контакт изплакнете с вода. Ако очите

1848 - 004 -Ви влязат в контакт с течността, потърсете допълнителна медицинска помощ. Течността, изхвърлена от акумулаторната батерия, може да причини раздразнения или изгаряния.

• Само за продукти, продавани във Великобритания: Вашият продукт е снабден с одобрен по BS 1363/A електрически щепсел с вътрешен предпазител (ASTA одобрение съгласно BS 1362). Ако щепселът не е подходящ за Вашите контакти, той трябва да бъде отрязан и на негово място да бъде поставен подходящ щепсел от упълномощен сервиз. Заменящият щепсел трябва да има същите номинални параметри на защита като оригиналния щепсел. Отрязаният щепсел трябва да се изхвърли, за да се избегне възможна опасност от токов удар, и никога не трябва да се включва в стенен контакт на друго място. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• За да предотвратите случайно стартиране по време на техническо обслужване, завъртете ключа за безопасност на 0 и извадете акумулатора. Изчакайте най-малко 5 секунди преди да започнете техническото обслужване.

• Изпълнявайте стъпките от техническото обслужване, посочени в тази инструкция за експлоатация. По-значителни ремонтни дейности и професионални ремонти трябва да се извършват от одобрен сервиз. За повече информация говорете с най-близкия до Вас

• Извършете правилно техническото обслужване, за да увеличите срока на експлоатация на продукта и да намалите опасността от

• Заменете повредени, износени или счупени части. Винаги използвайте оригинални резервни части от производителя. Други резервни части могат да доведат до повреждане на продукта и да увеличат риска от злополуки.

• За предотвратяване на нараняване не отстранявайте устройствата за безопасност и не ги модифицирайте.

• Сложете ръкавици за тежки условия, когато използвате режещото оборудване. Ножът е много остър и можете лесно да се порежете.

• Поддържайте режещите краища остри и чисти за най-добра и безопасна производителност.

• Редовно проверявайте продукта при Вашия сервиз и извършвайте необходимите корекции и ремонтни дейности.

• Следвайте инструкциите за смяна на аксесоарите. Използвайте само аксесоари от производителя.

• Когато не ги използвате, съхранявайте продукта, акумулатора и зарядното устройство отделно на закрито сухо и заключено място. Уверете се, че деца и лица, които не са одобрени, не могат да получат достъп до продукта, акумулатора или зарядното устройство.

ПРЕДУПРЕЖДЕНИЕ: Преди да сглобите машината, прочетете главата за безопасност. ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране по време на монтаж, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най-малко 5

За регулиране на височината на ръкохватката Продуктът има свободен ход за регулиране на височината на ръкохватката. Височината на ръкохватката може да се зададе на подходяща височина между 2 зададени точки.

1. Задайте продукта в положение за работа.

Направете справка с За задаване на продукта в положение за работа на страница 38

2. Завъртете фиксаторите за заключване на

ръкохватките обратно на часовниковата стрелка. (Фиг. 27)

3. Издърпайте ръкохватките до подходящо

4. Поставете 2-те ръкохватки на едно ниво.

ВНИМАНИЕ: Ако ръкохватките не са на едно ниво, продуктът ще се

5. Завъртете фиксаторите за заключване на

ръкохватките по часовниковата стрелка.

6. Затегнете фиксаторите за заключване докрай.

За монтиране на коша за трева

1. Повдигнете задния капак.

2. Отстранете приставката за мулчиране.

1848 - 004 - 373. Закрепете коша за трева към горния ръб на

4. Поставете долната част на коша за трева към

канала за разтоварване на тревата. (Фиг. 28) ВНИМАНИЕ: Уверете се, че кошът за трева е уплътнен правилно към шасито на продукта. За монтиране на приставката за

2. Натиснете приставката за мулчиране в канала за

изхвърляне, докато чуете щракване. (Фиг. 29) За монтиране на куката на стената

• Монтирайте куката в закрито помещение.

• Куката трябва да се монтира далеч от слънчева светлина и при температура на околната среда от –10°C до +70°C.

• Монтирайте куката върху гипсокартон, дърво или бетонна стена. ВНИМАНИЕ: Уверете се, че стената може да издържи товари от минимум 30kg.

• Монтирайте продукта на стената с 3-те винта (А). Ако се налага, използвайте дюбелите (B). (Фиг. 30) ВНИМАНИЕ: Уверете се, че винтовете са подходящи за типа на Вашата стена.

• Обърнете се към Вашия сервиз на Husqvarna за информация относно предлаганите принадлежности за съхранение за Вашия

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете и разберете главата за безопасност. Husqvarna Connect Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna:

• Разширена продуктова информация.

• Информация и помощ за частите на продукта и сервизното обслужване. За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на

Вашето мобилно устройство.

2. Регистрирайте се в приложението Husqvarna

3. Следвайте стъпките с инструкции в

приложението Husqvarna Connect, за да свържете и регистрирате продукта. Забележка: Приложението Husqvarna Connect не е налично за изтегляне на всички пазари. Свържете се с дистрибутор по обслужването за повече информация. За задаване на продукта в положение за работа

1. Завъртете фиксаторите на ръкохватката в

отключено положение. (Фиг. 31)

2. Сгънете ръкохватката нагоре, докато чуете

щракване. (Фиг. 32) ВНИМАНИЕ: Уверете се, че кабелите не са опънати прекалено много. Прекаленото опъване може да причини повреда на кабела, ако ръкохватката бъде сгъната в положение при транспортиране. ПРЕДУПРЕЖДЕНИЕ: Уверете се, че ръкохватката е напълно сгъната нагоре и е в заключено положение.

3. Регулирайте височината на ръкохватката.

Направете справка с За регулиране на височината на ръкохватката на страница 37

За задаване на височината на

1. Преместете назад лоста за височина на рязане,

за да увеличите височината на рязане.

2. Преместете напред лоста за височина на рязане,

за да намалите височината на рязане. (Фиг. 33)

1848 - 004 -ВНИМАНИЕ: Не задавайте твърде ниска височина на рязане. Ножовете могат да се ударят в земята, ако повърхността на моравата не е равна. Акумулаторна батерия ПРЕДУПРЕЖДЕНИЕ: Преди да използвате акумулаторната батерия, трябва да прочетете и разберете главата за безопасност. Трябва също така да прочетете и разберете ръководството за оператора за акумулаторната батерия и зарядното устройство. Поддържайте подходяща околна температура за акумулаторната батерия и зарядното устройство. Околна температура Работа на акумула- торната батерия в

0 °C – +40 °C Зареждане на аку- мулаторната бате-

0 °C – +35 °C За зареждане на акумулаторната батерия Заредете акумулаторната батерия преди използване за първи път.

Процесът на зареждане е възможен само когато температурата на акумулаторната батерия е в рамките на допустимия температурен диапазон на зареждане (0 – 45°C).

1. Свържете захранващия шнур за зарядното

Уверете се, че мрежата е с правилните напрежение

2. Поставете акумулаторната батерия в зарядното

устройство. Акумулаторната батерия е свързана към зарядното устройство, когато зеленият светодиод мига. (Фиг. 34)

3. Акумулаторната батерия е напълно заредена,

когато зеленият светодиод на зарядното устройство свети. Зареждайте акумулаторната батерия за най-много 24 часа.

4. Разкачете зарядното устройство от мрежата.

Не дърпайте захранващия шнур.

5. Отстранете акумулаторната батерия от

зарядното устройство. Светодиод за състоянието на зарядното устройство на акумулаторната батерия Червеният светодиод (A) и зеленият светодиод (B) на зарядното устройство показват състоянието на акумулаторната батерия. Направете справка

Търсене и отстраняване на неизправности на зарядното устройство на страница 42

(Фиг. 35) Светодиод Състояние на акумула- торната батерия Зеленият светодиод ми-

Акумулаторната батерия се зарежда. Зеленият светодиод ми-

Акумулаторната батерия е заредена на 80%. Зеленият светодиод све-

Акумулаторната батерия е напълно заредена. Червеният светодиод

Направете справка с Търсене и отстраняване на неизправности на за- рядното устройство на страница 42

Червеният светодиод мига бързо. Направете справка с Търсене и отстраняване на неизправности на за- рядното устройство на страница 42

Светодиод за състояние на акумулаторната батерия на продукта Когато акумулаторната батерия е монтирана в продукта, светодиодите на продукта показват състоянието на акумулаторната батерия. (Фиг. 36)

Състояние на акумулаторна-

Светодиоди 1, 2 и 3 светят. Напълно заредена. Светодиоди 1 и 2

Достатъчно заредена Светодиод 1 свети. Нивото на зареждане на аку- мулаторната батерия е ниско. 1848 - 004 - 39Светодиод Състояние на акумулаторна-

Светодиод 1 мига. Акумулаторната батерия е из- тощена. Индикаторът за съ- стояние на акумулаторната батерия мига. Заредете аку- мулаторната батерия. Напра- вете справка с За зареждане на акумулаторната батерия на страница 39

За стартиране на продукта

1. Отворете капака на акумулаторната батерия.

2. Поставете заредена акумулаторна батерия в

държача за акумулаторни батерии.

3. Завъртете ключа за безопасност на 1. (Фиг. 37)

4. Останете зад продукта.

5. Разхлабете блокировката на стартирането. (Фиг.

6. Натиснете ръкохватката за спирачката на

двигателя по посока на управлението. (Фиг. 38) Функция на високо натоварване Когато продуктът реже дълга или влажна трева, двигателят автоматично повишава оборотите. Двигателят се връща към стандартен режим, когато не е необходимо голямо натоварване. Спиране на двигателя По време на работа ножът и двигателят могат да спрат временно поради препятствия, като например натрупване на трева под капака на режещите части. Направете справка с За почистване на машината на страница 41

да извършите проверка на капака на режещите части, освободете ръкохватката за спирачката на двигателя, завъртете ключа за безопасност на 0, отстранете акумулаторната батерия и изчакайте минимум 5 секунди. Има риск от нараняване, ако след отстраняването на препятствието продуктът стартира неочаквано. За спиране на продукта ПРЕДУПРЕЖДЕНИЕ: Завъртете ключа за безопасност на 0, преди да оставите продукта без надзор.

1. Освободете ръкохватката за спирачката на

двигателя, за да спрете двигателя. (Фиг. 39)

2. Отворете капака на акумулаторната батерия и

завъртете ключа за безопасност на 0. (Фиг. 40)

3. За да отстраните акумулаторната батерия,

натиснете бутона за освобождаване и извадете акумулаторната батерия. (Фиг. 41)

4. Заредете акумулаторната батерия, ако е

изтощена. За повече информация направете

За зареждане на акумулаторната батерия на страница 39

За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.

• Не отрязвайте повече от ⅓ от дължината на тревата. Първо, косете със зададена висока височина на рязане. Вижте какъв е резултатът и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, карайте бавно и – ако е необходимо – окосете два пъти.

• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата.

• Поддържайте капака за рязане чист. Натрупването на трева и замърсявания по вътрешната страна на капака за рязане могат да намалят резултата от рязането. Вижте

почистване на машината на страница 41

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете раздела за безопасност. За всички работи по поддръжката и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, говорете с него, за да Ви даде информация за най-близкия сервиз. За по-подробна информация направете справка с www.husqvarna.com. Разписание за техническо

Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на 40 1848 - 004 -продукта. Интервалите се променят, ако продуктът не се използва ежедневно. За техническо обслужване, маркирано със *, вижте инструкциите в Безопасност на страница 30

Извършете обща проверка. X Почистете продукта. X Извършете проверка на блокировката на стартирането. * X Уверете се, че устройствата за безопасност на продукта не са дефектни. * X Прегледайте режещото оборудване. X Проверете капака на режещите части. * X Извършете проверка на ръкохватката за спирачката на двигателя. * X Проверете акумулаторната батерия за повреда. X Извършете проверка на заряда на акумулаторната батерия. X Уверете се, че бутонът за освобождаване на акумулаторната батерия рабо- ти правилно и че акумулаторната батерия се фиксира на място в продукта.

Проверете зарядното устройство за акумулаторни батерии за повреда и се уверете, че работи правилно.

Проверете връзките между акумулаторната батерия и продукта. Освен то- ва проверете връзката между акумулаторната батерия и зарядното устрой- ство за акумулаторни батерии.

За извършване на обща проверка

• Уверете се, че всички гайки и винтове на продукта са затегнати.

• Уверете се, че кабелите на продукта не са в положение, в което могат да бъдат повредени. За почистване на машината

• Почиствайте пластмасовите части със суха

• Не използвайте вода за почистване на продукта. Водата може да навлезе в акумулатора или в двигателя и да причини късо съединение или повреда на продукта.

• Не мийте продукта с устройство за миене под високо налягане.

• Не пръскайте вода директно върху двигателя.

• За отстраняване на листа, трева и прах използвайте четка. За почистване на акумулаторната батерия и зарядното устройство за акумулаторни батерии ПРЕДУПРЕЖДЕНИЕ: Не почиствайте акумулаторната батерия или зарядното устройство за акумулаторни батерии с вода. ПРЕДУПРЕЖДЕНИЕ: Не използвайте никакви химически вещества за почистване на акумулаторната

• Преди да поставите акумулаторната батерия в зарядното устройство за акумулаторни батерии, се уверете, че акумулаторната батерия и зарядното устройство за акумулаторни батерии са чисти и сухи.

• Почистете клемите на акумулаторната батерия със сгъстен въздух или използвайте мека и суха

• Почистете повърхностите на акумулаторната батерия и зарядното устройство за акумулаторни батерии с мека и суха кърпа. За проверка на режещото

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране, завъртете ключа за безопасност на 0, 1848 - 004 - 41отстранете акумулатора и изчакайте най- малко 5 секунди. ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди

или пукнатини. Винаги заменяйте повреденото режещо оборудване.

2. Погледнете ножа, за да разберете дали не е

повреден или затъпен. Забележка: Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от сервизен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в сервиза да преценят дали ножът ще трябва да се заточи, или да се смени. За смяна на ножа Направете справка с Технически данни на страница

за правилния тип нож. ПРЕДУПРЕЖДЕНИЕ: Фиксирайте ножа с дървено блокче, за да предотвратите нараняването на пръстите Ви при смяна на ножа. Когато двигателят е изключен, ножът може да се премести и пръстите да бъдат захванати между ножа и неподвижните части.

1. Фиксирайте ножа с дървено блокче. (Фиг. 42)

да се уверите, че не е огънат.

6. Когато закрепвате новия нож, насочете извитите

краища на ножа по посока към капака на режещите части. (Фиг. 43)

7. Уверете се, че ножът е подравнен с центъра на

двусекционния вал на двигателя.

8. Фиксирайте ножа с дървено блокче. Закрепете

пружинната шайба и затегнете болта и шайбата с въртящ момент 23-28 Nm. (Фиг. 44)

9. Раздвижете ножа на ръка и се уверете, че той се

върти свободно. ПРЕДУПРЕЖДЕНИЕ: Използвайте ръкавици с висока здравина. Ножът е много остър и можете лесно да се порежете.

10. Стартирайте продукта, за да извършите тест

на ножа. Ако ножът не е закрепен правилно, продуктът вибрира или резултатът от косенето е незадоволителен. Отстраняване на проблеми Търсене и отстраняване на неизправности на зарядното устройство Светодиод на за- рядното устройство Причина Решение Зеленият светодиод свети, а червеният

Акумулаторната батерия не е монтирана правилно в заряд- ното устройство. Отстранете акумулаторната батерия от зарядното ус- тройство и след това я монтирайте отново в зарядно- то устройство. Клемите на акумулаторната ба- терия са мръсни. Почистете клемите на акумулаторната батерия. Зарядното устройство е откри- ло вътрешна грешка. Уверете се, че всички акумулаторни батерии са по- ставени докрай. Отстранете щепсела на захранване- то и го поставете отново. Ако грешката се появи от- ново, проверете зарядното устройство в оторизиран център за следпродажбено обслужване за продукти Husqvarna. Акумулаторната батерия е де-

Сменете акумулаторната батерия. 42 1848 - 004 -Светодиод на за- рядното устройство Причина Решение Червеният свето- диод свети, а зеле- ният е изгаснал. Температурата на акумулатор- ната батерия е извън диапазо- на на зареждане. Изчакайте, докато температурата на акумулаторната батерия се върне в рамките на допустимия темпера- турен диапазон на зареждане (0 – 45°C). Зеленият светодиод и червеният свето- диод не светят. Зарядното устройство за аку- мулаторни батерии не е свър- зано правилно към контакта на електрическата мрежа. Свържете зарядното устройство за акумулаторни ба- терии към контакт на електрическата мрежа. Неизправен контакт на елек- трическата мрежа. Свържете зарядното устройство на акумулаторни ба- терии към напрежението и честотата, посочени на табелката с данни. Кабелът на зарядното устрой- ство за акумулаторни батерии е дефектен. Обърнете се към одобрен сервиз. Зарядното устройство за аку- мулаторни батерии е дефект-

Други грешки. Ако се проявят други грешки, уверете се, че продуктът е изключен, отстранете акуму- латорната батерия и се обърнете към одобрен сервиз. Търсене и отстраняване на неизправности на косачката за трева Индикаторът за предупреждение (светодиод за грешка) се намира в задната част на продукта зад капака на акумулаторната батерия. Проблем Светодиод за грешка (брой пре-

Причина Решение Светодиодът за грешка мига. Про- дуктът не работи

5 Ножът е блокиран. Завъртете ключа за безопасност на 0, за да предотвратите случайно стар- тиране. Отстранете акумулаторната батерия и изчакайте минимум 5 се- кунди. Отстранете потенциалните пре- пятствия и се уверете, че ножът мо- же да се върти свободно. Ако про- блемът продължава, се обърнете към одобрен сервиз. Оборотите на двигателя спадат прекалено много и двигателят спира. Увеличете височината на рязане. На- правете справка с За задаване на ви- сочината на рязане на страница 38

10 Управлението на двигателя е прекалено горещо. Спрете двигателя и изчакайте, докато

Причина Решение Светодиодът за грешка мига. Про- дуктът спира. 22 Температурата на акумула- торната батерия е твърде висока, тъй като температу- рата на работната среда е твърде висока. Отстранете акумулаторната батерия от машината и изчакайте да изстине, преди да стартирате машината отно- во. Уверете се, че температурата на околната среда е правилна. Използ- вайте акумулаторната батерия при температури между 0°C – +40°C. Ако проблемът продължава, се обърнете към одобрен сервиз. Температурата на акумула- торната батерия е твърде висока, тъй като има прето- варване в двигателя Увеличете височината на рязане. На- правете справка с За задаване на ви- сочината на рязане на страница 38

Ако проблемът продължава, се обър- нете към одобрен сервиз. 0 Грешка в конектора на аку- мулаторната батерия. Проверете конектора на акумулатор- ната батерия. 3 Има претоварване в двига-

Увеличете височината на рязане. На- правете справка с За задаване на ви- сочината на рязане на страница 38

9 Грешка в акумулаторната батерия или липса на сиг- нал от нея. Поставете правилно акумулаторната батерия в продукта и проверете конек- тора на акумулаторната батерия. Ако светодиодът за грешка на акумулатор- ната батерия мига, направете справ-

Търсене и отстраняване на неиз- правности на зарядното устройство на страница 42 . Ако проблемът продъл- жава, се обърнете към одобрен сер-

8 Акумулаторната батерия е

Заредете акумулаторната батерия. Направете справка с За зареждане на акумулаторната батерия на страница

12 Неправилна процедура за стартиране. Ръкохватката за спирачката на двигателя е била задействана преди стартирането на двигателя. Освободете ръкохватката за спирач- ката на двигателя и изчакайте прибли- зително 5 секунди. Натиснете ръкох- ватката за спирачката на двигателя отново надолу, за да стартирате про-

Други грешки. Ако възникнат други грешки, завъртете ключа за безопасност на 0, отстранете акумула- торната батерия и се обърнете към одобрен сервиз. 44 1848 - 004 -Транспортиране, съхранение и изхвърляне

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране по време на транспортиране и съхранение, завъртете ключа за безопасност на 0, отстранете акумулаторната батерия и изчакайте минимум 5 секунди. За задаване на продукта в положение при транспортиране

1. Отстранете коша за трева и се уверете, че е

2. Завъртете фиксаторите за заключване на

ръкохватката обратно на часовниковата стрелка до отключено положение. (Фиг. 45)

3. Натиснете ръкохватката по посока на задния

4. Завъртете фиксаторите за заключване на

ръкохватката по часовниковата стрелка до заключено положение.

5. Завъртете фиксаторите на ръкохватката в

отключено положение. (Фиг. 46)

6. Сгънете ръкохватката надолу, докато чуете

щракване. (Фиг. 47) Направете справка с За задаване на продукта в положение за съхранение на страница 45

съхранение на продукта. Транспортиране

• В сила са изискванията на Законодателството за опасни продукти, отнасящи се до литиево-йонни акумулатори.

• За търговско транспортиране трябва да се спазват специалните изисквания върху опаковката и етикетите.

• Уверете се, че спазвате разпоредбите за опасни материали, когато подготвяте продукта за транспорт. Може да са в сила местни разпоредби.

• Винаги изваждайте акумулатора при транспортиране.

• Поставете тиксо върху конекторите на акумулатора и се уверете, че акумулаторът не може да се движи по време на транспортиране.

• Оставете продукта да се охлади, преди да го приберете за съхранение.

• Винаги отстранявайте акумулаторната батерия за съхранение.

• За да се предотвратят инциденти, се уверете, че акумулаторната батерия не е свързана към продукта по време на съхранение.

• Съхранявайте зарядното устройство за акумулаторни батерии в затворено и сухо

• Съхранявайте акумулаторната батерия и зарядното устройство за акумулаторни батерии на сухо място, където няма влага или скреж.

• При съхранение разкачете акумулаторната батерия от зарядното устройство за акумулаторни батерии.

• Не съхранявайте акумулаторната батерия на място, на което може да се натрупа статично електричество. Не съхранявайте акумулаторната батерия в метална кутия.

• Съхранявайте продукта на място, на което температурата на околната среда е между –20°C и +50°C.

• Съхранявайте акумулаторната батерия на място, на което температурата на околната среда е между –20°C и +50°C, и далеч от слънчева

• Съхранявайте зарядното устройство за акумулаторни батерии на сухо закрито място, без условия за замръзване.

• Преди прибиране за съхранение за дълги периоди от време се уверете, че акумулаторната батерия е чиста и заредена.

• Съхранявайте продукта, акумулаторната батерия и зарядното устройство за акумулаторни батерии в заключена площ, недостъпна за деца и неупълномощени лица.

• Почистете продукта и се уверете, че кошът за трева е празен.

• Извършвайте процедурите по техническото обслужване, посочени в това ръководство за оператора. Направете справка с Поддръжка на страница 40

• Извършете цялостно сервизно обслужване, преди да приберете продукта за съхранение за дълъг период от време. За задаване на продукта в положение за

предотвратите случайно стартиране по време на транспортиране и съхранение, завъртете ключа за безопасност на 0, отстранете акумулаторната батерия и изчакайте минимум 5 секунди.

1. Отстранете акумулаторната батерия.

задаване на продукта в положение при транспортиране на страница 45

3. Преместете продукта на мястото на съхранение.

За съхранение на продукта хоризонтално

1. Задайте продукта в положение за съхранение.

Направете справка с За задаване на продукта в положение за съхранение на страница 45

закрепване на коша за трева на страница 46

3. Съхранявайте продукта хоризонтално на земята.

(Фиг. 48) За съхранение на продукта вертикално на

1. Задайте продукта в положение за съхранение.

Направете справка с За задаване на продукта в положение за съхранение на страница 45

2. Повдигнете продукта за точките за повдигане на

ръкохватката и го поставете вертикално върху равна повърхност. (Фиг. 49) ПРЕДУПРЕЖДЕНИЕ: Не повдигайте продукта за капака на режещите части. Ножът е много остър и можете лесно да се порежете.

закрепване на коша за трева на страница 46

4. Уверете се, че продуктът е стабилен и че 2-те

опорни крака докосват пода.

5. Съхранявайте продукта вертикално на земята.

(Фиг. 50) За съхранение на продукта вертикално на предоставената кука ПРЕДУПРЕЖДЕНИЕ:

продукта на стената само с предоставената кука.

1. Монтирайте предоставената кука. Направете

За монтиране на куката на стената на страница 38

2. Задайте продукта в положение за съхранение.

Направете справка с За задаване на продукта в положение за съхранение на страница 45

3. Повдигнете продукта за точките за повдигане на

ръкохватката. (Фиг. 49) ПРЕДУПРЕЖДЕНИЕ:

повдигайте продукта за капака на режещите части. Ножът е много остър и можете лесно да се порежете.

4. Окачете продукта вертикално на предоставената

кука. Направете справка с За монтиране на куката на стената на страница 38 . (Фиг. 51)

5. Уверете се, че продуктът е окачен правилно и е

стабилен на 2-те пръчки на куката.

закрепване на коша за трева на страница 46

За закрепване на коша за трева

1. Закрепете коша за трева към канала отпред на

2. Натиснете долната част на коша за трева към

точката на повдигане, докато чуете щракване. (Фиг. 53)

Символите на продукта или на неговата опаковка указват, че този продукт не може да бъде третиран като битов отпадък. Той трябва да бъде подаден в съответната станция за рециклиране на електрическо и електронно оборудване. Подавайки този продукт на правилното място, Вие спомагате за предотвратяване на потенциалното негативно отражение върху околната среда и хората, което би могло да настъпи иначе в резултат на неправилното изхвърляне на този продукт. За по-подробна информация относно рециклирането на този продукт се свържете с местната администрация, услугите за битови отпадъци или магазина, откъдето сте закупили

(Фиг. 54) Само за държави от ЕС: съгласно Директива 2006/66/EО дефектните или използвани акумулаторни батерии трябва да се събират отделно и да се изхвърлят по подходящ за околната среда

Само за Обединеното кралство: съгласно Регламентите относно отпадъци от акумулаторни батерии и акумулатори от 2009 г. (SI 2009/890) (с изменения) акумулаторните батерии, които вече не могат да се използват, трябва да се събират отделно и да се изхвърлят по екологичен начин.

1848 - 004 -Технически данни Технически характеристики Aspire LC34-P4A Двигател на режещия апарат Тип на двигателя BLDC (безчетков) 18 V Обороти на двигателя – номинални, об/мин 3000 Обороти на двигателя – високо натоварване, об/мин 3500 Изходна мощност на двигателя – макс. kW 0,7 Изходна мощност на двигателя – номинална, kW 0,5 Задвижващ двигател Изходна мощност на двигателя – номинална, kW Не е налично Обороти за самостоятелно задвижване, km/h Не е налично Нива за регулиране на оборотите Не е налично

Ниво на звуковата мощност, измерено, измерена dB (A) 86 Ниво на звуковата мощност, гарантирано L

Ниво на звуковото налягане при ухото на оператора, dB (A) 74 Нива на вибрациите

0,5 Режещо оборудване

Емисии на шума в околната среда, измерени като звукова мощност (L

) в съответствие с директива на ЕО 2000/14/ЕО.

Отчетените данни за нивото на звуковото налягане имат фактор на несигурност (K) от 1,5 dB(A).

Отчетените данни за нивата на вибрациите имат фактор на несигурност (K) от 1,5 m/s

. Обявената обща стойност на вибрациите е измерена в съответствие със стандарт EN 62841-4-3, приложение I, и може да се използва за сравняване на една машина с друга и при предварителна оценка на излагането. 1848 - 004 - 47Aspire LC34-P4A Височина на рязане, mm 30 – 65 Ширина на рязане, cm 34 Стандартен нож Combi 5375561-10 Принадлежност за нож Не е налично Капацитет на коша за трева, l 30 Одобрени акумулаторни батерии Този продукт може да работи с всички акумулаторни батерии POWER FOR ALL. За най-добра производителност се препоръчва използването на акумулаторни батерии с минимум 4,0 Ah. Акумулаторна батерия P4A 18-B45 P4A 18-B72 Тип Литиевойонен Литиевойонен Капацитет на акумулаторната батерия, Ah 2,5 4,0 Номинално напрежение, V 18 18 Тегло, kg 0,35 0,65 Брой клетки (литиевойонни) 5 10 Одобрени зарядни устройства за акумулаторни батерии Зарядно устройство за акумулатора P4A 18-C70 Входно напрежение, V 220 – 240 Честота, Hz 50 – 60 Мощност, W 70 48 1848 - 004 -Декларация за съответствие Декларация за съответствие на ЕС Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларираме на своя собствена отговорност, че продуктът: Описание Косачка за трева Марка Husqvarna Тип/модел Aspire LC34-P4A Идентификация Серийни номера от 2022 и нататък отговаря напълно на следните директиви и регламенти на ЕС: Регламент Описание 2006/42/EО "относно машините" 2014/30/ЕС "относно електромагнитната съвместимост" 2000/14/EО "относно шумовите емисии в околната среда" 2011/65/ЕС "по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване" и че следните стандарти и/или технически характеристики са приложени: EN 62841-1:2015/ AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021, EN IEC 63000:2018 Нотифициран орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, сертифицира за съответствие с Директива на съвета 2000/14/ЕО, процедура за оценка на съответствието: приложение VI. За информация относно шумови емисии направете

Технически данни на страница 47

Huskvarna, 2022-10-24 Claes Losdal, мениджър "Разработки и развитие/ градински продукти", Husqvarna AB Отговорен за техническата документация 1848 - 004 - 49Лицензи Авторско право

2012 – 2020 г. STMicroelectronics Гаранцията не покрива дефекти, които са в резултат от нормално износване, небрежност, неправилна употреба, неоторизиран ремонт или ако смукателният апарат е свързан към неправилно напрежение. Всички права запазени. Повторното разпространение и използването в изходна и двоична форма, със или без модификация, са разрешени, при условие че са изпълнени следните условия:

• Повторното разпространение на изходния код трябва да запазва горното уведомление за авторските права, настоящият списък с условия и следния отказ от отговорност.

• Повторното разпространение в двоична форма трябва да възпроизвежда горното уведомление за авторските права, настоящият списък с условия и следния отказ от отговорност в документацията и/или други материали, предоставени с разпространението.

Лиценз на Apache 2.0 Авторско право

2009 – 2019 г. Arm Limited. Всички права запазени. Версия 2.0, януари 2004 г., http://www.apache.org/ licenses/ ПРАВИЛА И УСЛОВИЯ ЗА ИЗПОЛЗВАНЕ, ВЪЗПРОИЗВЕЖДАНЕ И РАЗПРОСТРАНЕНИЕ

"Лиценз" означава правилата и условията за използване, възпроизвеждане и разпространение, определени в раздели от 1 до 9 от настоящия документ. "Лицензодател" означава собственикът на авторските права или субектът, упълномощен от собственика на авторските права, който предоставя Лиценза. "Юридическо лице" означава обединението на действащия субект и всички други субекти, които контролират, се контролират от или са под общ контрол с този субект. За целите на това определение "контрол" означава (i) властта, пряка или непряка, да се ръководи или управлява такъв субект, независимо дали чрез договор или по друг начин, или (ii) собственост върху петдесет процента (50%) или повече от акциите в обръщение, или (iii) бенефициерна собственост на такъв субект. "Вие" (или "Ваш") означава физическото или Юридическо лице, упражняващо разрешенията, предоставени от настоящия Лиценз. "Изходна" форма означава предпочитаната форма за извършване на модификации, включително, но не само, изходен код на софтуер, източник на документация и конфигурационни файлове. "Обектна" форма означава всяка форма, получена в резултат на механична трансформация или превод на Изходна форма, включително, но не само, компилиран обектен код, генерирана документация и преобразувания в други видове носители. "Произведение" означава авторското произведение, независимо дали е в Изходна или Обектна форма, предоставено по силата на Лиценза, както е посочено от уведомлението за авторските права, което е включено в или приложено към произведението (пример е даден в приложението по-долу). "Производни произведения" означава всяко произведение, независимо дали е в Изходна, или Обектна форма, което се основава на (или произлиза от) Произведението и за което редакциите, поясненията, уточненията или други модификации представляват като цяло оригинално авторско произведение. За целите на настоящия Лиценз Производните произведения не включват произведения, които остават отделни или просто се свързват (или обвързват по име) с интерфейсите на Произведението и Производните произведения от него. "Принос" означава всяко авторско произведение, включително оригиналната версия на Произведението и всички модификации или добавки към това Произведение или Производни произведения от него, които са умишлено предоставени на Лицензодателя за

1848 - 004 -включване в Произведението от собственика на авторските права или от физическо лице или Юридическо лице, упълномощено да предоставя от името на собственика на авторските права. За целите на това определение "предоставено" означава всяка форма на електронна, устна или писмена комуникация, изпратена до Лицензодателя или негови представители, включително, но не само, комуникация в списъци за електронна поща, системи за контрол на изходния код и системи за проследяване на проблеми, които се управляват от или от името на Лицензодателя с цел обсъждане и подобряване на Произведението, но с изключение на комуникация, която е видимо маркирана или по друг начин обозначена писмено от собственика на авторските права като "Не е принос". "Сътрудник" означава Лицензодател и всяко физическо или Юридическо лице, от чието име Лицензодателят е получил Принос, който впоследствие включен в Произведението.

2. Предоставяне на Лиценз за авторските права.

Съгласно правилата и условията на настоящия Лиценз всеки Сътрудник Ви предоставя постоянен, международен, неизключителен, безплатен, безвъзмезден, неотменим лиценз за авторските права за възпроизвеждане, изготвяне на Производни произведения, публично показване, публично изпълнение, преотстъпване и разпространение на Произведението и такива Производни произведения в Изходна или Обектна форма.

3. Предоставяне на патентен Лиценз.

Съгласно правилата и условията на настоящия Лиценз всеки сътрудник Ви предоставя постоянен, международен, неизключителен, безплатен, безвъзмезден, неотменим (освен посоченото в този раздел) патентен лиценз за изготвяне, използване, предлагане за продажба, продажба, внос или друго прехвърляне на Произведението, като такъв лиценз се прилага само за онова патентно съдържание, лицензируемо от Сътрудника, което неизбежно е нарушено от неговия(те) Принос(и) самостоятелно или чрез комбинация от неговия(те) Принос(и) и Произведението, към което е/са бил(и) предоставен(и) такъв/такива Принос(и). Ако заведете патентно дело срещу който и да било субект (включително насрещен иск или насрещен иск в съдебен процес), твърдейки, че Произведението или Приносът, включен в Произведението, представлява пряко или съпричастно нарушение на патент, тогава всички патентни лицензи, предоставени Ви съгласно настоящия Лиценз за това Произведение, ще бъдат прекратени, считано от датата на завеждане на съдебния спор.

4. Повторно разпространение.

Може да възпроизвеждате и разпространявате копия на Произведението или Производните му произведения на всеки носител със или без модификации и в Изходна или Обектна форма, при условие че отговаряте на следните условия:

• Трябва да дадете на всички други получатели на Произведението или Производните произведения копие от настоящия Лиценз; и

• Всички модифицирани файлове трябва да съдържат видими уведомления, в които се посочва, че сте променили файловете; и – трябва да запазите в Изходната форма на всички Производни произведения, които разпространявате, всички уведомления за авторските права, патентите, търговските марки и съотнасянията от Изходната форма на Произведението, с изключение на тези уведомления, които не се отнасят до никоя част на Производните произведения; и

• Ако Произведението включва текстов файл "УВЕДОМЛЕНИЕ" като част от своето разпространение, тогава всички Производни произведения, които разпространявате, трябва да включват четливо копие на уведомленията за съотнасянията, съдържащи се в такъв файл за УВЕДОМЛЕНИЕ, с изключение на онези уведомления, които не се отнасят до никоя част от Производните произведения, на поне едно от следните места: в рамките на текстов файл за УВЕДОМЛЕНИЕ, разпространяван като част от Производните произведения; в рамките на Изходната форма или документация, ако е предоставена заедно с Производните произведения; или в рамките на дисплей, генериран от Производните произведения, ако и навсякъде, където такива уведомления на трети страни обикновено се появяват. Съдържанието на файла за УВЕДОМЛЕНИЕ е само за информационни цели и не променя Лиценза. Може да добавите Ваши собствени уведомления за съотнасянията в рамките на Производните произведения, които разпространявате, заедно или като допълнение към текста на УВЕДОМЛЕНИЕТО от Произведението, при условие че такива допълнителни уведомления за съотнасянията не могат да се тълкуват като изменение на Лиценза. Може да добавите Ваша собствена декларация за авторските права към Вашите модификации и може да предоставите допълнителни или различни лицензионни правила и условия за използване, възпроизвеждане или разпространение на Вашите модификации или за всякакви Производни произведения като цяло, при условие че използването, възпроизвеждането и разпространението от Ваша страна на Произведението по друг начин отговаря на условията, посочени в настоящия Лиценз.

5. Предоставяне на Приноси.

Освен ако не посочите изрично друго, всеки Принос, умишлено предоставен за включване в Произведението от Вас на Лицензодателя, ще бъде съгласно правилата и условията на настоящия 1848 - 004 - 51Лиценз без никакви допълнителни правила или условия. Независимо от посоченото по-горе, нищо от съдържащото се в настоящия документ няма да замести или да промени условията на всяко отделно лицензионно споразумение, което може да сте сключили с Лицензодателя по отношение на такива Приноси.

Настоящият Лиценз не дава разрешение за използване на търговските наименования, търговските марки, марките на услугите или имената на продуктите на Лицензодателя, освен когато се изисква за разумна и обичайна употреба при описание на произхода на Произведението и възпроизвеждане на съдържанието на файла за УВЕДОМЛЕНИЕ.

7. Отказ от отговорност от гаранцията.

Освен ако не се изисква от приложимото законодателство или не е договорено в писмена форма, Лицензодателят предоставя Произведението (и всеки Сътрудник предоставя своите Приноси) на БАЗА "НАСТОЯЩО СЪСТОЯНИЕ" БЕЗ ГАРАНЦИИ ИЛИ УСЛОВИЯ ОТ КАКЪВТО И ДА БИЛО ВИД, изрични или косвени, включително, без ограничение, всякакви гаранции или условия за СОБСТВЕНОСТ, ОТСЪСТВИЕ НА НАРУШЕНИЯ, ТЪРГОВСКИ КАЧЕСТВА или ПРИГОДНОСТ ЗА ОПРЕДЕЛЕНА ЦЕЛ. Вие носите цялата отговорност за определяне на целесъобразността на използването или повторното разпространение на Произведението и поемате всички рискове, свързани с упражняването на разрешенията по настоящия Лиценз. 8. Ограничение на отговорността. В никакъв случай и съгласно никаква законодателна база, независимо дали при увреждане (включително небрежност), по договор, или по друг начин, освен ако не се изисква от приложимото законодателство (като например умишлени и грубо небрежни действия) или договорено в писмен вид, който и да било Сътрудник не носи отговорност пред Вас за щети, включително преки, косвени, специални, случайни или последващи щети от всякакъв характер, произтичащи в резултат на настоящия Лиценз или извън употребата или невъзможността за употреба на Произведението (включително, но не само, щети, свързани със загуба на репутация, спиране на работа , повреда или неизправност на компютъра, или всички други търговски щети или загуби), дори ако Сътрудникът е бил уведомен за възможността от такива щети.

9. Приемане на гаранция или допълнителна

3. Поднимите изделие за точки подъема на
