Тип продукт	Роторна самоходна бензинова косачка за трева
Марка	Husqvarna
Модел	LC 551VQ
Двигател	Едноцилиндров 4-тактов, OHV, с принудително въздушно охлаждане
Работен обем	166 cm³
Номинална мощност	2,7 kW
Захранване	Безоловен бензин (октаново число ≥ 90 RON)
Капацитет на резервоара за гориво	1,5 L
Капацитет на резервоара за масло	0,5 L (масло SAE 30)
Ширина на косене	510 mm
Височина на косене	26–74 mm (6 позиции)
Капацитет на кош за събиране	65 L
Скорост на движение	2,8–5 km/h
Тегло (празни резервоари)	51,0 kg
Гарантирано ниво на звукова мощност	98 dB(A)
Ниво на звуково налягане до ухото	86 dB(A)
Вибрации на кормилото	3,2 m/s²
Свещ	Husqvarna HQT-7, междуелектродно разстояние 0,7–0,8 mm
Режещ нож	Реф. 5875908-10, тип събиране
Периодична поддръжка	Смяна на масло: първи път след 5 ч, след това на всеки 100 ч; почистване на въздушния филтър; заточване/смяна на нож
Безопасност	Моторна спирачка, защитен капак, блокировка за стартиране (не е включено в този модел)
Допълнителни аксесоари	Комплект за мулчиране, нож за дробене

Често задавани въпроси - LC 551VQ HUSQVARNA

Как да стартирам косачката LC 551VQ?

Уверете се, че кабелът за запалване е свързан към свещта. Дръжте ръкохватката на спирачката на двигателя към кормилото, след което бавно дръпнете стартерния кабел, докато усетите съпротивление. Дръпнете със сила, за да стартирате двигателя.

Какво моторно масло да използвам?

Използвайте масло Husqvarna SAE 30 или масло с еквивалентно качество. Капацитетът на резервоара за масло е 0,5 L. Проверете нивото преди всяка употреба.

Как да регулирам височината на косене?

Натиснете командата за регулиране на височината на косене към колелото, след това напред, за да намалите височината, или назад, за да я увеличите. Има 6 позиции за регулиране от 26 до 74 мм.

Как да поддържам ножа?

Редовно проверявайте ножа за повреди или износване. За да го смените, блокирайте го с дървен клин, отстранете болта, монтирайте новия нож с ъгъл, насочен към капака, и затегнете до 70 Nm. Използвайте защитни ръкавици.

Какво да направя, ако косачката вибрира необичайно?

Веднага спрете двигателя и изключете кабела за запалване. Проверете дали ножът не е повреден или дисбалансиран, и дали капакът за косене не е напукан. Ако е необходимо, накарайте ножа да бъде балансиран или сменен от оторизиран сервиз.

Как да почистя капака за косене?

Изпразнете резервоара за гориво, след това наклонете косачката настрани, с ауспуха надолу. Измийте вътрешността на капака с водна струя. Не насочвайте водата към двигателя или въздушния филтър.

Какъв е капацитетът на контейнера за събиране?

Контейнерът за събиране има капацитет от 65 литра. Той се закрепва отзад на косачката чрез задния капак.

Как да сменя двигателното масло?

Оставете двигателя да изстине. Изключете кабела за запалване. Отстранете капачката на резервоара за масло. Източете използваното масло (използвайте помпа, ако няма пробка за източване). Напълнете с ново масло SAE 30 до правилното ниво. Проверете с пръчката за измерване.

Какво гориво да използвам?

Използвайте качествен безоловен бензин с октаново число най-малко 90 RON (87 AKI). Предпочитайте алкилатен бензин, ако е наличен. Не използвайте E85 или смесено масло.

Как да транспортирам косачката?

Изпразнете резервоара за гориво, за да избегнете изтичане. Сгънете кормилото напред, след като разхлабите долните бутони. Обезопасете машината по време на транспортиране на сухо и заключено място, недостъпно за деца.

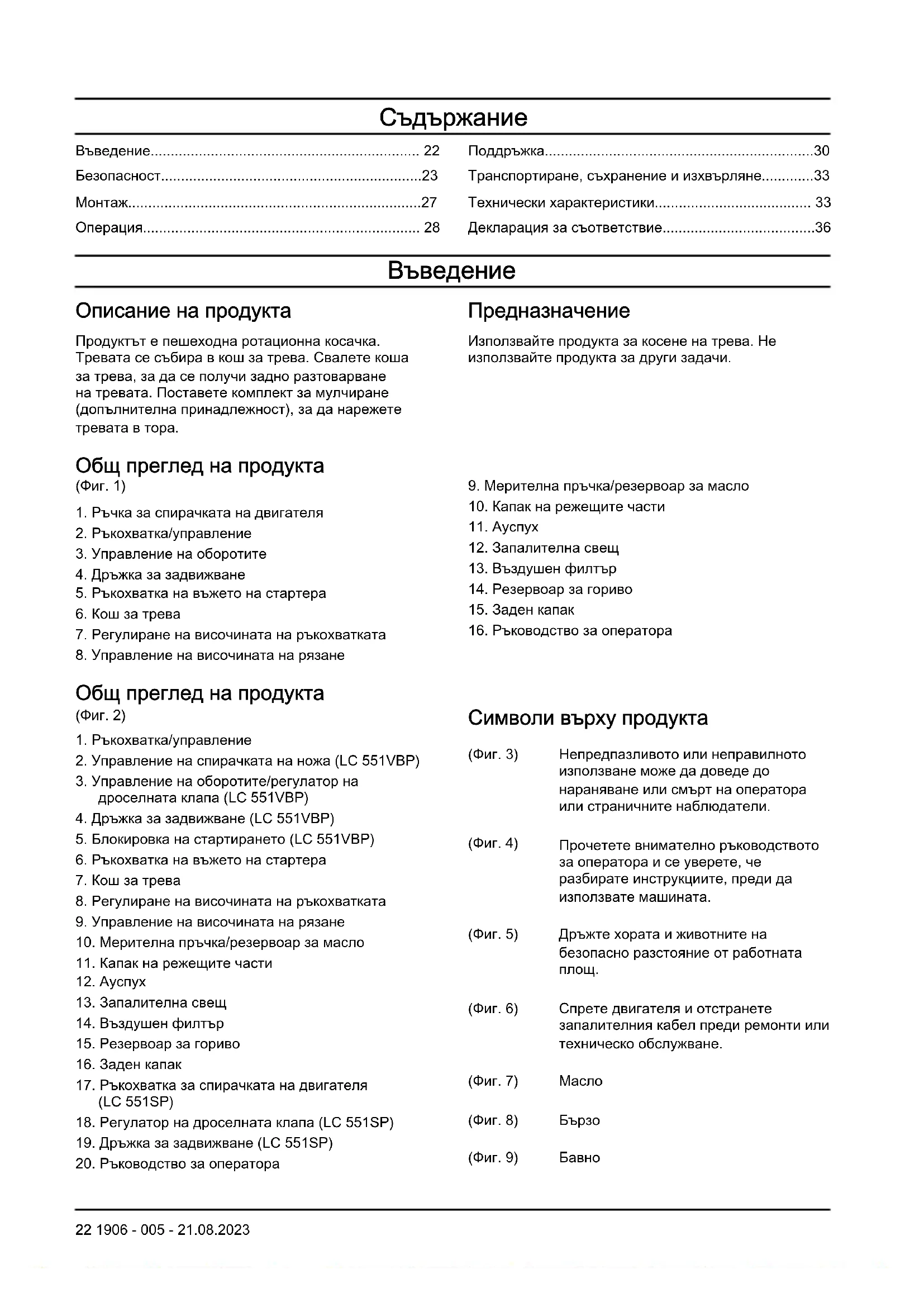

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LC 551VQ HUSQVARNA

BG Ръководство за експлоатация 22-36

Транспортиране, съхранение и изхвърляне.....33

Технически характеристики.... 33

Декларация за съответствие....36

Въведение

Продуктът е пешеходна ротационна косачка.

Тревата се събира в кош за трева. Свалете коша за трева, за да се получи задно разтоварване на тревата. Поставете комплект за мулчиране (допълнителна принадлежност), за да нарежете тревата в тора.

Общ преглед на продукта

(Фиг. 1)

1. Ръчка за спирачката на двигателя

2. Ръкохватка/управление

3. Управление на оборотите

4. Дръжка за задвижване

5. Ръкохватка на въжето на стартера

6. Кош за трева

7. Регулиране на височината на ръкохватката

8. Управление на височината на рязане

Общ преглед на продукта

(Фиг. 2)

1. Ръкохватка/управление

2. Управление на спирачката на ножа (LC 551VBP)

3. Управление на оборотите/регулатор на дроселната клапа (LC 551VBP)

4. Дръжка за задвижване (LC 551VBP)

5. Блокировка на стартирането (LC 551VBP)

6. Ръкохватка на въжето на стартера

7. Кош за трева

8. Регулиране на височината на ръкохватката

9. Управление на височината на рязане

10. Мерителна пръчка/резервоар за масло

11. Капак на режещите части

12. Ауспух

13. Запалителна свещ

14. Въздушен филтър

15. Резервоар за гориво

16. Заден капак

17. Ръкохватка за спирачката на двигателя (LC 551SP)

18. Регулатор на дроселната клапа (LC 551SP)

19. Дръжка за задвижване (LC 551SP)

20. Ръководство за оператора

Предназначение

Използвайте продукта за косене на трева. Не използвайте продукта за други задачи.

1. Мерителна пръчка/резервоар за масло

2. Капак на режещите части

3. Ауспух

4. Запалителна свещ

5. Въздушен филтър

6. Резервоар за гориво

7. Заден капак

8. Ръководство за оператора

Символи върху продукта

(Фиг. 3) Непредпазливото или неправилното използване може да доведе до нараняване или смърт на оператора или страничните наблюдатели.

(Фиг. 4) Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате машината.

(Фиг. 5) Дръжте хората и животните на безопасно разстояние от работната площ.

(Фиг. 6) Спрете двигателя и отстранете запалителния кабел преди ремонти или техническо обслужване.

(Фиг. 7) Масло

(Фиг. 8) Бързо

(Фиг. 9) Бавно

(Фиг. 10) Спиране на двигателя

(Фиг. 11) Дросел

(Фиг. 12) Съединител на ножа

(Фиг. 13) Пазете се от отскачащи предмети и рикошети.

(Фиг. 14) Дръжте ръцете и краката си далеч от въртящия се нож.

(Фиг. 15) Дръжте ръцете и краката си далеч от въртящите се части.

(Фиг. 16) Този продукт отговаря на изискванията на приложимите директиви на ЕС.

(Фиг. 17) Този продукт съответства на приложимите регламенти на Обединеното кралство.

(Фиг. 18) Етикет за шумовите емисии за околната среда съгласно директивите и регламентите на ЕС и Обединеното кралство и законодателството на Нов Южен Уелс "Регламент 2017 относно защитата от дейности, оказываи влияние на околната среда (контрол на шума)". Гарантираното ниво на звуковата мощност на продукта е посочено в Технически характеристики на страница 33 и на етикета

(Фиг. 19) Отработените газове от двигателя съдържат въглероден окис – много опасен отровен газ без миризма. Не работете с продукта на закрито или в затворени пространства.

(Фиг. 22) Гореща повърхност

(Фиг. 23) Двигателят се доставя без масло.

(Фиг. 24) Заредете с масло, преди да използвате продукта.

(Фиг. 25) Не използвайте гориво E85.

(Фиг. 26) Дръжте продукта далеч от открит огън.

(Фиг. 27) Код с възможност за сканиране.

Забележка: Останалите символи/стикери върху продукта се отнасят до специфичните за пазара законови изисквания.

Емисии Euro V

ПРЕДУПРЕЖДЕНИЕ: Намесата в двигателя прави невалидно ЕС одобрението на тип на този продукт.

Отговорност за продукта

Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

- продуктът е неправилно ремонтиран.

- продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

- продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

- продуктът не е ремонтиран в одобрен сервисен център или от одобрен орган.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се използват за указане на особено важни части на инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва

се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството.

Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена ситуация.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни инструкции, преди да използвате продукта.

• Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.
• Този продукт създава електромагнитно поле по време на работа. При някои условия това поле може да предизвика смущения в активни или пасивни медицински импланти. За да намалите риска от тежко или смъртоносно нараняване,ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с този продукт.
• Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на Husqvarna, преди да продължите.
• Имайте предвид, че операторът носи отговорност за злополуки, включващи други лица или тяхното имущество.
• Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.
• Не позволявайте на лице да работи с продукта, освен ако не се уверите, че е прочело и разбрало съдържанието на ръководството за оператора.
• Не позволявайте на дете да работи с продукта.
• Дръжте децата далеч от работната зона. През цялото време трябва да присъства отговорен възрастен.
• Не позволявайте на лице, което не е запознато с инструкциите, да работи с продукта.
• Винаги наблюдавайте лице с намален физически или умствен капацитет, което използва продукта. През цялото време трябва да присъства отговорен възрастен.
• Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.
• Не използвайте продукт, който е повреден или не работи правилно.
• Не променяйте този продукт и не го използвайте, ако има вероятност той да е бил променен от други лица.
• Не променяйте регулировката за управление на оборотите на двигателя.

Безопасност на работната област

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

• Отстранете препятствия като клони, пръчки и камъни от работната зона, преди да използвате продукта.
• Обектите, които се удрят в режещото оборудване, могат да бъдат изхвърлени и да причинят нараняване на лицата и щети на предметите. Дръжте страничните наблюдатели и животните на безопасно разстояние от продукта.
• Никога не използвайте продукта в лошо време – например при мъгла, дъжд, силни ветрове, много силен студ и риск от мълнии. Използването на продукта в лошо време или върху влажни или мокри терени е изморително. Лошото време може да създаде опасни условия, като например хлъзгави повърхности.
• Внимавайте за лица, предмети и ситуации, които могат да са причина за намаляване на безопасната работа на продукта.
• Внимавайте за препятствия като корени, камъни, клони, ями и канавки. Дългата трева може да крие препятствия.
• Косенето на трева на склон може да бъде опасно. Не работете с продукта, когато наклонът на повърхността е повече от 15°.
• Използвайте продукта напречно на склона. Не се движете нагоре и надолу.
• Внимавайте, когато преминавате покрай закриват ъгли и предмети, които скриват зрителното Ви поле.

Безопасност при работа

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

• Използвайте този продукт само за косене на морави. Не се допуска използването му за други цели.
• Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 25.
• Уверете се, че знаете как бързо да спрете двигателя при аварийна ситуация.
• Никога не стартирайте двигателя в затворено пространство или близо до запалими материали. Отработените газове от двигателя са горещи и могат да съдържат искри, които да предизвикат пожар.

• Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда.

• Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния вал на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се разхлаби.

• Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Изключете запалителния кабел от запалителната свещ. Проверете продукта за повреди. Ремонтирайте повредите или потърсете оторизиран сервис за това.
• Никога не прикрепяйте ръчката на спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.
• Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други предмети.
• Винаги стойте зад продукта, когато го използвате.
• Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се остриета.
• Не накланяйте продукта при стартиран двигател.
• Бъдете внимателни, когато дърпате продукта назад.
• Никога не повдигайте продукта при стартиран двигател. Ако се налага да вдигнете продукта, първо спрете двигателя и изключете запалителния кабел от запалителната свещ.
• Не се движете назад при работа с продукта.
• Спрете двигателя, когато преминавате през области без трева, например пътеки от чакъл, камък или асфалт.
• Не тичайте с продукта, когато двигателят работи. Винаги ходете, когато работите с продукта.
• Спрете двигателя, преди да промените височината на рязане. Никога не регулирайте при стартиран двигател.
• Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че режещото оборудване не се върти.

Инструкции за безопасност за работа

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

- Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.

• Използвайте антифони, ако нивото на шума е по- високо от 85 dB.
• Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете боси.
• Използвайте дълги панталони от здрав плат.
• Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.

следващите предупредителни инструкции, преди да използвате продукта.

• Не използвайте продукт с устройства за безопасност, които са повредени или не работят правилно.
• Извършвайте редовно проверка на устройствата за безопасност. Ако устройствата за безопасност са повредени или не работят правилно, говорете с Вашия сервис на Husqvarna.
• Не правете модификации по устройствата за безопасност.

За проверка на капака срещу порязване

Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от острието.

- Проверете капака срещу порязване, за да се уверите, че няма повреди, като например пукнатини.

За извършване на проверка на ръкохватката за спирачката на двигателя (LC 551SP, LC 551VQ)

Ръкохватката за спирачката на двигателя спира двигателя. Когато ръкохватката за спирачката на двигателя бъде освободена, двигателят спира.

- Стартирайте двигателя и след това освободете ръкохватката за спирачката на двигателя. Ако двигателят не спре след 3 секунди, позволете на одобрен сервис на Husqvarna да регулира спирачката на двигателя. (Фиг. 28)

За извършване на проверка на управлението на спирачката на ножа и блокировката на стартирането (LC 551VBP)

Управлението на спирачката на ножа спира само ножа, не и двигателя. Когато управлението на спирачката на ножа бъде освободено, ножът спира.

1. Стартирайте двигателя.

2. Натиснете управлението на спирачката на ножа по посока на управлението. Блокировката на стартирането спира движението.

3. Натиснете блокировката на стартирането навън.

4. Натиснете управлението на спирачката на ножа по посока на управлението. Ножът започва да се върти.
5. Освободете управлението на спирачката на ножа. Ако ножът не спре след 3 секунди, позволете на одобрен сервис на Husqvarna да регулира спирачката на ножа. (Фиг. 29)
6. Уверете се, че блокировката на стартирането се връща в първоначалното си положение.

Ауспух

Ауспухът е предназначен за максимально намаляване на нивата на шума и за отвеждане на отработените газове настрани от оператора.

Не използвайте продукта, ако ауспухът липсва или е повреден. Повреденият ауспух повишава нивото на шума и риска от пожар.

ПРЕДУПРЕЖДЕНИЕ: Ауспухът

се нагрява много по време на и след употреба и също при обороти на празен ход на двигателя. Бъдете внимателни близо до запалими материали и/или газове, за да предотвратите възникването на пожар.

- Проверявайте ауспуха редовно, за да сте сигурни, че е закрепен правилно и не е повреден.

Безопасност при работа с гориво

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

• Не включвайте продукта, ако върху него има гориво или моторно масло. Отстранете нежеланото гориво/масло и оставете продукта да изсъхне.
• Ако разлеете гориво по дрехите си, сменете ги незабавно.
• Внимавайте да не попадне гориво върху тялото Ви, това може да доведе до телесни увреждания. Ако гориво попадне върху тялото Ви, използвайте сапун и вода, за да го отстраните.
• Не стартирайте продукта, ако от двигателя има теч. Проверявайте редовно двигателя за течове.
• Внимавайте с горивото. Горивото е запалимо, изпаренията са взривоопасни и могат да причинят телесни увреждания или смърт.
• Не вдишвайте горивните изпарения, това може да доведе до телесни увреждания. Уверете се, че има достатъчен въздушен поток.

• Не пушете близо до горивото или двигателя.

• Не поставяйте топли предмети близо до горивото или двигателя.

• Не добавяйте гориво, когато двигателят работи.
• Уверете се, че двигателят е изстинал преди зареждане с гориво.
• Преди зареждане с гориво отворете бавно капачката на резервоара за гориво и освободете внимателно налягането.
• Не добавяйте гориво към двигателя на закрито. Недостатъчният въздушен поток може да доведе до нараняване или смърт поради задушаване или въглероден окис.
• Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.
• Преди да включите двигателя, преместете продукта най-малко на 3 m/10 ft от мястото, където сте заредили резервоара.
• Не зареждайте резервоара за гориво догоре. Топлината причинява увеличаване на обема на горивото. Оставяйте място в горната част на резервоара за гориво.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

• Отработените газове от двигателя съдържат въглероден окис – много опасен, отровен газ без миризма. Не стартирайте двигателя на закрито или в затворени пространства.
• Преди техническо обслужване на продукта спрете двигателя и изключете запалителния кабел от запалителната свещ.
• Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.
• Аксесоари и промени на продукта, които не са одобрени от производителя, могат да доведат до сериозно нараняване или смърт. Не правете промени по продукта. Винаги използвайте само аксесоари, които са одобрени от производителя.
• Ако техническото обслужване не се изпълнява правилно и редовно, рискът от нараняване и повреда на продукта се увеличава.
• Изпълнявайте техническото обслужване само както е посочено в това ръководство на собственика. Всички останали сервизни дейности трябва да се извършват от одобрен Husqvarna сервис.
• Позволете одобрен Husqvarna сервис редовно да обслужва продукта.
• Заменете повредени, износени или счупени части.

Монтаж

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди сглобяване на продукта трябва да прочетете и разберете главата за безопасност.

ПРЕДУПРЕЖДЕНИЕ:

Отстранете кабела на запалителната свещ от запалителната свещ, преди да сглобите продукта.

За монтиране на ръкохватката

1. Разхлабете долните фиксатори от лявата и от дясната страна на продукта. Уверете се, че пластмасовата шайба е в отвора в планката на ръкохватката. (Фиг. 30)
2. Монтирайте ръкохватката, сгъната напред, както е показано на илюстрацията. (Фиг. 31)

a) Уверете се, че пластмасовата шайба е между ръкохватката и планката на ръкохватката.
b) Закрепете ръкохватката към планката на ръкохватката.

1. Повдигнете ръкохватката нагоре. (Фиг. 32)

2. Затегнете напълно фиксаторите. За регулиране на височината на ръкохватката направете справка с За регулиране на височината на ръкохватката на страница 27.

3. Поставете проводниците в планките за кабели. Уверете се, че проводниците не са усукани. Закрепете планките за кабели към ръкохватката. (Фиг. 33)

4. Използвайте кабелна връзка, за да закрепите кабелите към планката на ръкохватката. (Фиг. 34)

За регулиране на височината на ръкохватката

1. Разхлабете дополните копчета.
2. Преместете фиксаторите към долния край на каналите от лявата и дясната страна на продукта. (Фиг. 35)
3. Задайте височината на ръкохватката в 1 от 2-те възможни положения.
4. Преместете фиксаторите по посока на ръкохватката, докато спрат и се чуе щракване. (Фиг. 36)
5. Затегнете напълно фиксаторите.

За задаване на продукта в положение за транспортиране

1. Извадете коша за трева.
2. Разхлабете дополните копчета.
3. Преместете фиксаторите към долния край на каналите от лявата и дясната страна на продукта. (Фиг. 35)
4. Сгънете ръкохватката напред. (Фиг. 37)

Задаване на продукта в положение за работа

1. Повдигнете ръкохватката. (Фиг. 32)
2. Преместете фиксаторите по посока на ръкохватката, докато спрат и се чуе щракване. (Фиг. 36)
3. Затегнете напълно фиксаторите.

За сглобяване на коша за трева

1. Прикрепете рамката на коша за трева към торбата за събиране на трева, като твърдата част на торбата трябва да е отделу. Дръжте ръкохватката на рамката от горната страна на торбата за трева. (Фиг. 38)
2. Прикрепете долната част на рамката на коша за трева към долната страна на коша за трева. (Фиг. 39)
   a) Натиснете рамката на коша за трева в канала. Започнете от дясната страна, както е показано на илюстрацията, и се движете постепенно наляво.
3. Ако не успявате лесно да закрепите рамката на коша за трева, ударете леко рамката на коша за трева с гумено чукче. Ударете рамката на коша за трева между подсилените части. (Фиг. 40)
4. Прикрепете торбата за трева към рамката на коша за трева с фиксаторите. (Фиг. 41)
5. Вдигнете задния капак.
6. Прикрепете коша за трева към горния ръб на шасито.
7. Поставете долната част на коша за трева в канала за разтоварване на тревата. (Фиг. 42)

За монтиране на приставката за мулчиране (аксесоар)

1. Повдигнете задния капак и извадете коша за трева.

2. Поставете приставката за мулчиране в канала за разтоварване на тревата. (Фиг. 43)

3. Заменете ножа с ножа за мулчиране, доставен с комплекта за мулчиране. Вижте За смяна на ножа на страница 31.

За да режете трева без монтирани кош за трева или приставка за мулчиране

- Повдигнете задния капак и извадете коша за трева.

• Ако има монтирани приставка за мулчиране и острие за мулчиране, извадете ги.
• Затворете задния капак преди работа с продукта.

Когато работите с продукта, изрязаната трева се извежда под задния капак.

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете и разберете главата за безопасност.

Husqvarna Connect

Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna:

• Разширена продуктова информация.
• Информация и помощ за частите на продукта и сервисното обслужване.

За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на Вашето мобилно устройство.
2. Регистрирайте се в приложението Husqvarna Connect.
3. Изпълнете стъпките с инструкции в приложението Husqvarna Connect, за да свържете и регистрирате продукта.

Преди да започнете работа с продукта

1. Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите.
2. Проверете режещото оборудване, за да се уверите, че то е правилно монтирано и регулирано. Вижте За проверка на режещото оборудване на страница 31.
3. Напълнете резервоара за гориво. Вижте 3а наливане на гориво на страница 28.
4. Напълнете резервоара за масло и проверете нивото на маслото. Вижте За извършване на проверка на нивото на маслото на страница 31.

За наливане на гориво

Ако има наличен, използвайте нискоемисионен/алкалитен бензин. Ако няма наличен нискоемисионен/алкалитен бензин, използвайте висококачествен безоловен бензин или оловен бензин с октаново число не по-малко от 90.

ВНИМАНИЕ: Не използвайте бензин с октаново число по-малко от 90 RON (87 AKI). Това може да повреди продукта.

1. Отворете бавно капачката на резервоара за гориво, за да освободите налягането.
2. Заредете бавно резервоара от туба с гориво. Ако разлеете гориво, попийте го с кърпа и оставете горивото, което остане да изсъхне. (Фиг. 44)
3. Почистете областта около капачката на резервоара за гориво.
4. Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.
5. Преди да включите двигателя, преместете продукта най-малко на 3 m (10 ft) от мястото, където сте заредили резервоара.

За да зададете височината на косене

Височината на рязане може да бъде регулирана в 6 нива.

1. Натиснете управлението на височината на рязане в посоката на колелото и след това назад, за да увеличите височината на рязане.
2. Натиснете управлението на височината на рязане в посоката на колелото и след това напред, за да намалите височината на рязане. (Фиг. 45)

ВНИМАНИЕ: Не настройвайте твърде ниска височина на рязане. Ножовете могат да се ударят в земята, ако повърхността на моравата не е равна.

За стартиране на продукта (LC 551VQ)

1. Уверете се, че запалителният кабел е свързан към запалителната свещ.
2. Останете зад продукта.
3. Задръжте ръчката на спирачката на двигателя до управлението. (Фиг. 46)
4. Дръжте дръжката на стартерното въже с дясната си ръка.
5. Бавно издърпайте стартерното въже, докато почувствате някакво съпротивление.
6. Издърпайте силно шнура, докато двигателят запали.

За стартиране на продукта (LC 551SP, LC 551VBP)

1. Уверете се, че запалителният кабел е свързан към запалителната свещ.
2. Останете зад продукта.
3. Регулирайте регулатора на дроселната клапа.
   a) Ако двигателят е студен, поставете регулатора на дроселната клапа в положение "задействан смукач". (Фиг. 47)
   b) Ако двигателят е топъл, не поставяйте регулатора на дроселната клапа в положение "задействан смукач".
4. При модел LC 551SP, задръжте ръчката на спирачката на двигателя до ръкохватката. (Фиг. 46)
5. Дръжте дръжката на стартерното въже с дясната си ръка.
6. Бавно издърпайте стартерното въже, докато почувствате някакво съпротивление.
7. Издърпайте силно шнура, докато двигателят запали.
8. Задайте регулатора на дроселната клапа на пълна газ.
9. При модел LC 551VBP:
   a) Освободете блокировката на пускането.
   b) Натиснете управлението на спирачката на резеца по посока на ръкохватката, за да стартирате ножа.

За използването на задвижването на колелата

- Дръпнете дръжката за задвижване по посока на управлението. (Фиг. 48)

• За модел LC 551VQ и модел LC 551VBP: Регулирайте оборотите на задвижването с управлението на оборотите от лявата страна на ръкохватката. Преместете управлението на оборотите напред за увеличаване на оборотите и назад за намаляване. (Фиг. 49)
• Преди да дръпнете продукта назад, изключете задвижването и бутнете продукта напред приблизително 10 см.
• Освободете дръжката за задвижване, за да изключите задвижването, например, когато приближите препятствие.

За спиране на продукта (LC 551SP, LC 551VQ)

• За да спрете само задвижването, освободете дръжката за задвижване.
• За да спрете двигателя, освободете ръчката за спирачката на двигателя.

За спиране на продукта (LC 551VBP)

• За да спрете само задвижването, освободете дръжката за задвижване.
• За да спрете двигателя, преместете регулатора на дроселната клапа в положение "стоп".

За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.
• Не отрязвайте повече от 13 от дължината на тревата. Първо, косете със зададена висока височина на рязане. Вижте какъв е резултатът и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, карайте бавно и – ако е необходимо – окосете два пъти.
• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата.
• Поддържайте капака за рязане чист. Натрупването на трева и замърсявания по вътрешната страна на капака за рязане могат да намалят резултата от рязането. Вижте За почистване на вътрешната повърхност на капака на режещите части на страница 31.

Поддръжка

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете главата за безопасност.

За всички работи по обслужването и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, се свържете с него, за да Ви даде информация за най-близкия сервис.

Разписание за техническо обслужване

ВНИМАНИЕ: Уверете се, че въздушният филтър е насочен нагоре, а не към земята, когато накланяте продукта. Опасност от повреда на двигателя.

Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно.

За техническо обслужване, маркирано с *, направете справка с инструкциите в Устройства за безопасност на продукта на страница 25.

Техническо обслужване	Ежедневно	Всяка сед-мица	Всеки ме-сец
Извършване на обща проверка X
Проверка на нивото на маслото X
Почистване на продукта X
Преглед на режещото оборудване X
Преглед на капака на режещите части * X
Преглед на ръкохватката за спирачката на двигателя * LC 551SP, LC 551VQ	X
Преглед на управлението на спирачката на ножа * LC 551VBP X
Преглед на ауспуха * X
Преглед на запалителната свещ X
Смяна на маслото (първи път след 5 ч употреба, след това на всеки 50 ч употреба и годишно) LC 551SP, LC 551VBP			X
Смяна на маслото (първи път след 5 ч употреба, след това на всеки 100 ч употреба и годишно) LC 551VQ			X
Почистване или смяна на въздушния филтър X
Преглед на горивната система X

За извършване на обща проверка

- Уверете се, че всички гайки и винтове на продукта са затегнати правилно.

За почистване на продукта

- Почиствайте пластмасовите части с чиста и суха кърпа.

• Не използвайте вода за почистване на продукта. Водата може да навлезе в акумулаторната батерия или в двигателя и да причини късо съединение или повреда на продукта.
• Не почиствайте продукта с водоструйка под високо налягане.
• Не пръскайте вода директно върху двигателя.
• За отстраняване на листа, трева и замърсявания използвайте четка.

- Отстранете капака на съединителя, използвайте четка за отстраняване на тревата под капака на съединителя. (LC 551VBP)

За почистване на вътрешната повърхност на капака на режещите части

1. Изпразнете резервоара за гориво.
2. Поставете продукта да легне настрани с ауспуха надолу.

ВНИМАНИЕ: Ако продуктът се постави с въздушния филтър надолу, двигателят може да се повреди.

1. Промийте вътрешната повърхност на капака на режещите части с вода.

За проверка на режещото оборудване

ПРЕДУПРЕЖДЕНИЕ: 3a

предотвратяване на случайно стартиране извадете запалителния кабел от запалителната свещ.

ПРЕДУПРЕЖДЕНИЕ: Носете

защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди или пукнатини. Винаги заменяйте повреденото режещо оборудване.
2. Погледнете ножа, за да разберете дали не е повреден или затъпен.

Забележка: Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от серверен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в сервиса да преценят дали ножът ще трябва да се заточи, или да се смени.

За смяна на ножа

1. Фиксирайте ножа с дървено блокче. (Фиг. 50)
2. Отстранете болта на ножа.
3. Отстранете ножа.
4. Проверете опората на ножа и болта на ножа за повреда.
5. Проверете дали валът на двигателя не е огънат.

6. Когато закрепвате новия нож, насочете ъглите на ножа по посока на капака на режещите части. (Фиг. 51)

7. Уверете се, че ножът е подравнен с центъра на вала на двигателя.

8. Фиксирайте ножа с дървено блокче. (Фиг. 52)

9. Закрепете ножа.

a) При модел LC 551SP и LC 551VQ закрепете пружинната шайба и затегнете болта и шайбата с въртящ момент 70 Nm.
b) При модел LC 551VBP затегнете болтовете с въртящ момент 50 Nm. (Фиг. 53)

1. Раздвижете ножа на ръка и се уверете, че той се върти свободно.

ПРЕДУПРЕЖДЕНИЕ:

Използвайте ръкавици с висока здравина. Ножът е много остър и можете лесно да се нараните.

1. Стартирайте продукта, за да извършите тест на ножа. Ако ножът не е закрепен правилно, продуктът вибрира или резултатът от косенето е незадоволителен.

За извършване на проверка на нивото на маслото

ВНИМАНИЕ: Твърде ниското ниво на маслото може да доведе до повреда на двигателя. Извършете проверка на нивото на маслото, преди да стартирате продукта.

1. Поставете продукта на равна повърхност.
2. Отстранете капачката на резервоара за масло със закрепената мерителна пръчка.
3. Почистете маслото от мерителната пръчка.
4. Поставете мерителната пръчка изцяло в резервоара за масло. Затегнете капачката на резервоара за масло, за да сте сигурни, че ще получите правилното ниво на маслото.
5. Отстранете мерителната пръчка.
6. Проверете какво е нивото на маслото на мерителната пръчка.
7. Ако нивото на маслото е ниско, заредете моторно масло и отново извършете проверка на нивото му.

(Фиг. 54)

Забележка: Използвайте фуния, за да предотвратите разливане.

За смяна на моторното масло

ПРЕДУПРЕЖДЕНИЕ:

Моторното масло е много горещо непосредствено след спирането на двигателя. Оставете двигателя да изстине, преди да източите моторното масло. Ако разлеете моторно масло върху кожата си, почистете със сапун и вода.

(Фиг. 55)

1. Отстранете запалителния кабел от запалителната свещ.
2. Отстранете капачката на резервоара за масло.
3. Източете моторното масло.
   a) За модели с изпускателна пробка за масло: поставете съд под изпускателната пробка за масло, в който да се събере моторното масло.
   b) За модели без изпускателна пробка за масло или ако не е възможно да се постави съд под изпускатelnата пробка за масло: използвайте маслена помпа (принадлежност), за да източите моторното масло от резервоара за масло.
4. Заредете с новото моторно масло от типа, препоръчан в Технически характеристики на страница 33.
5. Извършете проверка на нивото на моторното масло. Направете справка с 3а извършване на проверка на нивото на маслото на страница 31.

За наливане и смяна на моторно масло

- За информация относно наливането и смяната на моторното масло, направете справка с ръководството за експлоатация за двигателя.

За почистване и смяна на въздушния филтър (LC 5551SP, LC 551VBP)

- За информация относно почистването и смяната на въздушен филтър направете справка с ръководството за оператора за двигателя.

За отстраняване и монтиране на въздушния филтър (LC 551VQ)

ПРЕДУПРЕЖДЕНИЕ:

Използвайте защитни ръкавици.

1. Натиснете щипките на капака на въздушния филтър.

2. Внимателно отстранете капака на въздушния филтър (А) от двигателя.

3. Отстранете въздушния филтър (В) и порестия филтър (С). (Фиг. 56)

4. Проверете въздушния филтър за повреди. Сменете повреден въздущен филтър.
5. Почистете и проверете въздушния филтър. Направете справка с За почистване на въздушния филтър (LC 551VQ) на страница 32.
6. Извършете монтаж в обратната последователност.

За почистване на въздушния филтър (LC 551VQ)

ВНИМАНИЕ: Не включвайте двигателя без закрепен въздушен филтър или ако въздушният филтър е замърсен.

ВНИМАНИЕ: Сменете въздушния филтър, ако той не може да се почисти или ако е повреден. Повреден въздушен филтър причинява повреда на двигателя.

1. Натиснете заключващите уши (A), отстранете капака на въздушния филтър (B) и отстранете въздушния филтър (C). (Фиг. 57)
2. Ударете въздушния филтър в твърда повърхност или продухайте сгъстен въздух през въздушния филтър от чистата страна на въздушния филтър.

ВНИМАНИЕ: Не използвайте четка, за да отстраните замърсяванията, тъй като това ще ги набие навътре във въздушния филтър.

1. Почистете държача на въздушния филтър (D) и капака на въздушния филтър с влажна кърпа.

ВНИМАНИЕ: Уверете се, че във въздуховода (Е) не попада мръсотия.

1. Монтирайте въздушния филтър. Уверете се, че въздушният филтър напълно прилепва към държача на въздушния филтър.

2. Монтирайте капака на въздушния филтър, като първо поставите долните уши.

За проверка на запалителната свещ

ВНИМАНИЕ: Използвайте винаги запалителните свещи от препоръчания вид. Използването на запалителна свещ от неправилен тип може да повреди продукта.

• Проверете запалителната свещ, ако двигателят е с понижена мощност, стартира трудно или работи неправомерно при обороти на празен ход.
• За да намалите опасността от попадане на нежелани материали върху електродите на запалителната свещ, следвайте тези инструкции:

а) Проверете дали оборотите на празния ход са правилно регулирани.
b) Уверете се, че горивната смес е правилна.
с) Уверете се, че въздушният филтър е чист.

• Ако запалителната свещ е замърсена, почистете я и проверете дали разстоянието между електродите е правилно, направете справка с Технически характеристики на страница 33. (Фиг. 58)
• Сменете запалителната свещ, ако е необходимо.

За проверка на горивната система

• Проверете капачката на резервоара за гориво и уплътнението на капачката на резервоара за гориво, за да се уверите, че не са повредени.
• Проверете маркуча за горивото, за да се уверите, че не тече. Ако маркучът за горивото е повреден, той трябва да се смени от сервис.

За да регулирате управлението на оборотите и регулатора на дроселната клапа

Управлението на оборотите регулира скоростта на задвижването. Регулаторът на дроселната клапа регулира оборотите на двигателя.

ВНИМАНИЕ: Не регулирайте управлението на оборотите, когато двигателят е включен.

1. За промяна на оборотите на задвижване, завъртете регулиращия винт (A), за да регулирате дължината на кабелната обвивка. Скъсете кабелната обвивка, за да увеличите скоростта на задвижване.
2. Ако не можете да задействате положение "задействан смукач" или положение "стоп", регулирайте оборотите на двигателя. Завъртете регулиращия винт (В). (Фиг. 59)

Транспортиране, съхранение и изхвърляне

Транспорт и съхранение

• При съхранението и транспортирането на продукта и горивото се уверете, че няма течове или изпарения. Искри или открит огън, например от електрически уреди или котли може да възникне пожар.
• Винаги използвайте одобрени контейнери за съхранение и транспортиране на гориво.
• Изпразнете резервоара за гориво, преди да приберете продукта за съхранение за дълъг период от време. Изхвърлете горивото на подходящо за целта място

• Прикрепете продукта по безопасен начин по време на транспортирането, за да се предотвратят повреди и злополуки.

• Съхранявайте продукта под ключ, за да предотвратите достъпа до него на деца или лица, които не са упълномощени да го използват.

• Съхранявайте продукта на сухо и незамръзващо място.

Изхвърляне

• Съблюдавайте местните изисквания за рециклиране и приложимите разпоредби.
• Изхвърлете всички химикали, като например двигателно масло или гориво, в сервизен център или на подходящо за целта място.
• Когато продуктът вече не се използва, изпратете го на Husqvarna дилър или го изхвърлете на място за рециклиране.

Технически характеристики

	LC 551SP LC 551VBP	LC 551VQ
Двигател
Марка Kawasaki Kawasaki Husqvarna
Модел FJ180V FJ180V HS 166AP
Тип на двигателя	Едноцилиндров, 4-тактов, принудител-но въздушно охла-ждане, OHV	Едноцилиндров, 4-тактов, принудител-но въздушно охла-ждане, OHV	Едноцилиндров, 4-тактов, принудител-но въздушно охла-ждане, OHV
Работен обем, cm3	179 179 166
Скорост, об./мин 2800 2800 2800
Номинална изходна мощност на двигателя, kW6	2,9 2,9 2,7
Запалителна система
Запалителна свещ NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Разстояние между електродите, mm 0,6 – 0	8 0,6 – 0,8 0,7 – 0,8
Горивна и смазочна система
Тип на смазването на двигателя Налягане с маслен филтър	Налягане с маслен филтър	Разпръскване
Капацитет на резервоара за гориво, l 1,9 1,9 1,5
Вместимост на резервоара за масло, l 0,7 0,7 0,5
Моторно масло7	Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Тегло
С празни резервоари, kg 48,5 52,5 51,0
Шумови емисии8
Ниво на звуковата мощност, измерено, измерена dB (A)	97 96 97
Ниво на звуковата мощност, гарантирано LWA dB (A)	98 98 98
Нива на шума9
Ниво на звуковото налягане при ухото на оператора, dB (A)	87 84 86
Нива на вибрациите10
Ръкохватка, m/s2	4,5 4,5 3,2
Режещо оборудване
Височина на рязане, mm 26 – 74	26 – 74	26 – 74
Ширина на рязане, mm	510 510 510
Нож Събиране Събиране Събиране
Номер на артикул 5875908-10 5821494-10 5875908-10
Капацитет на коша за трева, I 65 65 65
Задвижване
Скорост, km/h 4,1 2,8 – 5 2,8 – 5

Декларация за съответствие

Декларация за съответствие на ЕС

Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларираме на своя собствена отговорност, че продуктът:

Описание Косачка за трева
Марка Husqvarna
Тип/модел LC 551SP,	LC 551VBP, LC 551VQ
Идентификация Серийни номера от 2022 и нататьк

отговаря напълно на следните директиви и регламенти на EC:

Регламент Описание
2006/42/EO "относно	машините"
2014/30/EC "относно	електромагнитната съвместимост"
2000/14/EO "относно	шумовите емисии в околната среда"
2011/65/EC	"по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване"

и че следните стандарти и/или технически характеристики са приложени: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018

Нотифициран орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, сертифицира за съответствие с Директива на съвета 2000/14/EO, процедура за оценка на съответствието: приложение VI.

За информация относно шумови емисии направете справка с Технически характеристики на страница 33

Huskvarna, 2022-09-29

$$ \Delta \operatorname {d u} $$

Claes Losdal, мениджър "Разработки и развитие/градински продукти", Husqvarna AB

Отговорен за техническата документация

Obsah

Úvod.... 37

Bezpečnost.... 38

Montáž....41

Provoz....42

Údržba.... 43
