LB 144i - електрическа косачка HUSQVARNA - Безплатно ръководство за потребителя

Тип продукт	Електрическа ръчна косачка
Марка	Husqvarna
Модел	LB 144i
Ширина на рязане	44 cm
Височина на рязане	25-75 mm (6 позиции)
Тегло (без батерия)	15,5 кг
Тегло (с батерия BLi30)	17,5 кг
Тип двигател	BLDC (безчетков) 36 V
Скорост на двигателя (номинална)	3 200 об/мин
Скорост на двигателя (SavE)	2 600 об/мин
Скорост на двигателя (високо натоварване)	3 500 об/мин
Номинална мощност на двигателя	0,75 kW
Тип батерия	Lithium-ion Husqvarna (BLi30, 40-B140)
Автономия (SavE, батерия 7,5 Ah)	170 min
Автономия (стандартна, батерия 7,5 Ah)	135 min
Гарантирано ниво на акустична мощност	92 dB(A)
Ниво на звуково налягане на ухото	77 dB(A)
Вибрации (дръжка)	0,7 m/s²
Основни функции	BioClip, SavE (икономия на енергия), антистарт, спирачка на двигателя
Поддръжка и почистване	Почиствайте без вода, използвайте четка; заточване и балансиране на ножа от оторизиран сервиз
Безопасност	Предпазен ключ, дръжка на спирачката на двигателя, антистарт, капак на рязане
Резервни части и ремонтопригодност	Оригинални части Husqvarna; ремонт от оторизиран сервиз
Обща информация	Съответства на директивите на ЕС и Обединеното кралство; рециклиране в пункт за отпадъци

Често задавани въпроси - LB 144i HUSQVARNA

Как да стартирам косачката LB 144i?

Отворете капака на батерията, поставете заредена батерия, завъртете предпазния ключ на 1. Застанете зад косачката, освободете антистарта и натиснете дръжката на спирачката на двигателя към кормилото.

Какъв тип батерия е съвместима с LB 144i?

Само презареждаемите батерии Husqvarna от серията за машини с батерии са съвместими, например моделите BLi30 (7,5 Ah) или 40-B140 (4,0 Ah). Използвайте зарядното устройство QC250 или 40-C80.

Как да настроя височината на рязане?

Преместете лоста за височина на рязане назад, за да увеличите височината (макс. 75 mm), или напред, за да я намалите (мин. 25 mm). Налични са шест позиции. Не настройвайте твърде ниско, за да избегнете допиране на ножа до земята.

Какво означава режимът SavE?

Режимът SavE пести батерията, като намалява скоростта на двигателя до 2600 об/мин. Активира се чрез бутона SavE. Ако теренът изисква повече мощност, режимът се изключва автоматично и се включва отново, когато условията позволяват.

Как да почистя косачката?

Никога не използвайте вода или високо налягане. Почиствайте със суха кърпа и четка, за да отстраните трева и мръсотия. За долната страна на корпуса спрете двигателя, извадете ключа и батерията, след което изчеткайте.

Кога и как да сменя ножа?

Сменете ножа, ако е повреден, затъпен или след удар. Използвайте резервен нож Husqvarna (реф. 5298073-10). Блокирайте ножа с дървен клин, отстранете болта, монтирайте новия нож с режещия ръб към капака, затегнете на 23-28 Nm.

Как да тълкувам миганията на светодиода за грешка?

Светодиодът за грешка (под капака на батерията) мига определен брой пъти: 5 мигания = блокиран нож; 10 = претоварване / двигател твърде горещ; 3 = дефект на конектора на батерията; 8 = слаба батерия; 9 = грешка на батерията; 12 = грешна процедура за стартиране. Консултирайте се с ръководството за решения.

Кои са важните указания за безопасност?

Носете затворени обувки и панталони. Не косете на влажна трева. Дръжте ръцете и краката далеч от ножа. Не накланяйте косачката, докато работи. Използвайте предпазния ключ и антистарта. Не премахвайте предпазните устройства.

Как да съхранявам косачката извън сезона?

Извадете батерията и я заредете между 30% и 50%. Почистете косачката, изпразнете контейнера. Съхранявайте я на сухо място, защитено от замръзване, между -10°C и 40°C. Съхранявайте батерията между 5°C и 25°C и зарядното устройство между 5°C и 45°C.

Къде мога да намеря резервни части за LB 144i?

Използвайте изключително оригинални части Husqvarna. Свържете се с оторизиран дилър или посетете уебсайта www.husqvarna.com. Сложните ремонти трябва да се извършват от оторизиран сервиз.

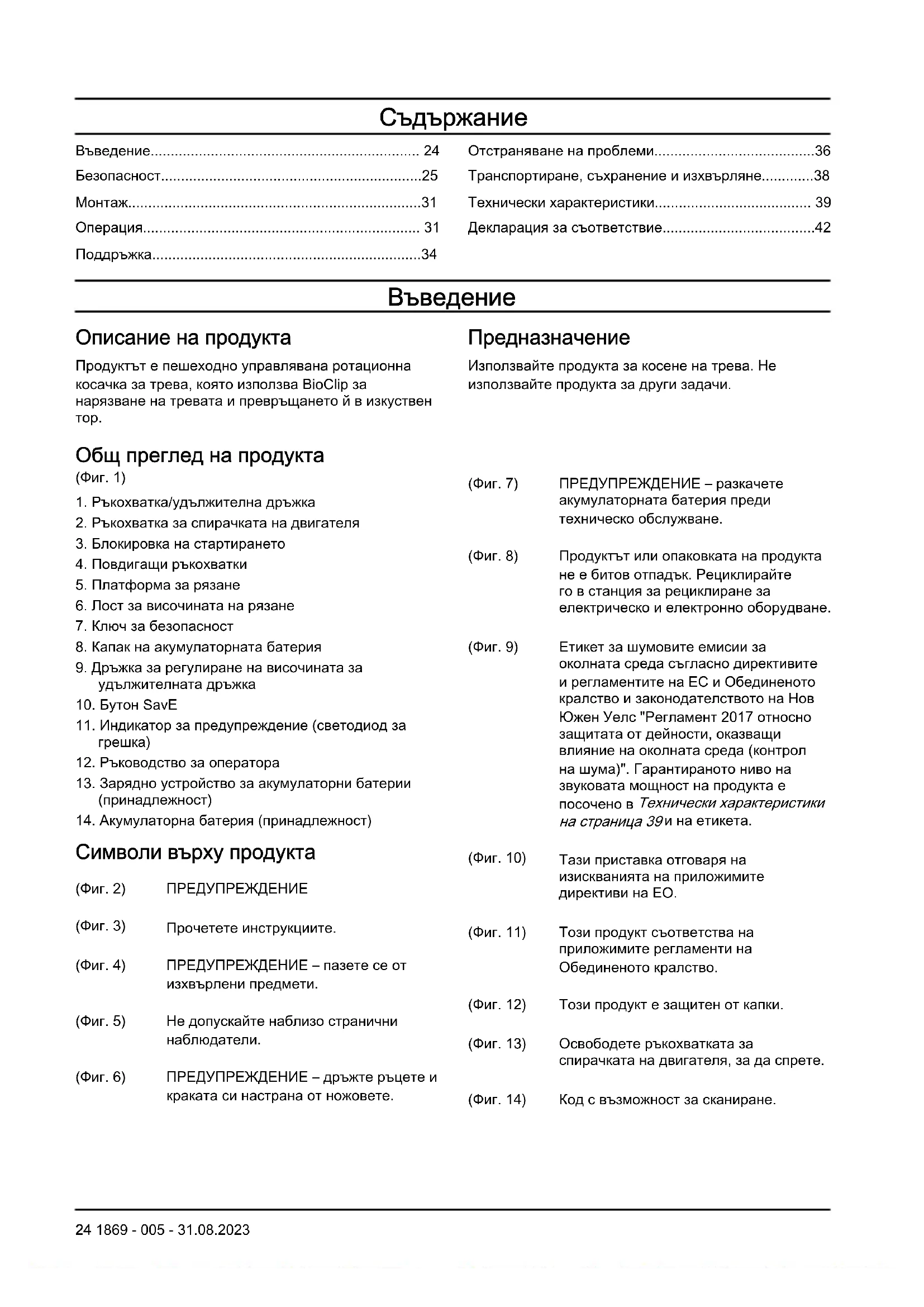

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LB 144i HUSQVARNA

BG Ръководство за експлоатация 24-42

Въведение.... 24
Безопасност....25
Монтаж....31
Операция.... 31
Поддръжка....34

Отстраняване на проблеми....36

Транспортиране, съхранение и изхвърляне.....38

Технически характеристики.... 39

Декларация за съответствие....42

Въведение

Продуктът е пешеходно управлявана ротационна косачка за трева, която използва BioClip за нарязване на тревата и превръщането й в изкуствен тор.

Общ преглед на продукта

(Фиг. 1)

1. Ръкохватка/удължителна дръжка
2. Ръкохватка за спирачката на двигателя
3. Блокировка на стартирането
4. Повдигащи ръкохватки
5. Платформа за рязане
6. Лост за височината на рязане
7. Ключ за безопасност
8. Капак на акумулаторната батерия
9. Дръжка за регулиране на височината за удължителната дръжка
10. Бутон SavE
11. Индикатор за предупреждение (светодиод за грешка)
12. Ръководство за оператора
13. Зарядно устройство за акумулаторни батерии (принадлежност)
14. Акумулаторна батерия (принадлежност)

Символи върху продукта

(Фиг. 3) Прочетете инструкцииите.

(Фиг. 4) ПРЕДУПРЕЖДЕНИЕ – пазете се от изхвърлени предмети.

(Фиг. 6) ПРЕДУПРЕЖДЕНИЕ – дръжте ръцете и краката си настрана от ножовете.

Предназначение

Използвайте продукта за косене на трева. Не използвайте продукта за други задачи.

(Фиг. 7) ПРЕДУПРЕЖДЕНИЕ – разкачете акумулаторната батерия преди техническо обслужване.
(Фиг. 8) Продуктът или опаковката на продукта не е битов отпадък. Рециклирайте го в станция за рециклиране за електрическо и електронно оборудване.
(Фиг. 9) Етикет за шумовите емисии за околната среда съгласно директивите и регламентите на ЕС и Обединеното кралство и законодателството на Нов Южен Уелс "Регламент 2017 относно защитата от дейности, оказываи влияние на околната среда (контрол на шума)". Гарантираното ниво на звуковата мощност на продукта е посочено в Технически характеристики на страница 39и на етикета.
(Фиг. 10) Тази приставка отговаря на изискванията на приложимите директиви на ЕО.
(Фиг. 11) Този продукт съответства на приложимите регламенти на Обединеното кралство.
(Фиг. 12) Този продукт е защитен от капки.
(Фиг. 13) Освободете ръкохватката за спирачката на двигателя, за да спрете.
(Фиг. 14) Код с възможност за сканиране.

Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за определени пазари.

Етикет върху продукта

(Фиг. 15)

ОПАСНОСТ – Дръжте ръцете и краката си настрана.

Повреда на продукта

Ние не носим отговорност за повреди по нашия продукт, ако:

• продуктът е неправилно ремонтиран.
• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.
• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.
• продуктът не е ремонтиран в одобрен сервисен център или от одобрен орган.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се използват за указане на особено важни части на инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва

се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има

опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството.

Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена ситуация.

Общи предупреждения за безопасност за продукта

ПРЕДУПРЕЖДЕНИЕ: Прочетете

всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този продукт. Неспазването на всички инструкции, изброени по-долу, може да доведе до електрически удар, пожар и/или сериозно нараняване.

Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "продукт" в предупрежденията се отнася за продукт с електрическо задвижване (с кабел) или такъв с акумулаторна батерия (безжичен).

Безопасност на работната област

• Поддържайте работната областработния участьк чиста и добре осветена. Мръсните и тъмните области са по-предразполагаци към инциденти.
• Не работете с продукта в експлозивна среда, като например в присъствието на запалителни течности, газове или прах. Продуктът създава искри, които може да запалят праха или дима.
• Дръжте децата и околните настрана, докато работите с продукта. Разсейването може да доведе до загуба на контрол.

• Щепселите на продукта трябва да съответстват на контакта. Никога не променяйте щепселите по какъвто и да било начин. Не използвайте никакви адаптерни щепсели със заземени продукти. Немодифицираните щепсели и съответстващи им контакти ще намалят рисковете от токов удар.
• Избягвайте контакт на тялото със заземени или замасени повърхности, като тръби, радиатори и хладилници. Има повишен риск от електрически удар, ако Вашето тяло е заземено или замасено.
• Не излагайте продуктите на дъжд или мокра околна среда. Навлизането на вода в продукта повишава риска от токов удар.
• Не насилвайте кабела. Никога не използвайте кабела за носене, дърпане или изключване на продукта от мрежата. Пазете шнура далече от топлинни източници, масло, остри ръбове или движещи се части. Повредените или заплетени кабели увеличиват риска от токов удар.
• Когато работите с продукта навън, използвайте удължителен кабел, който е подходящ за употреба на открито. Кабельт, който е подходящ за употреба на открито, намалява риска от токов удар.
• Ако работата с електрически инструмент на влажно място е неизбежна, използвайте захранване с устройство за дефектнотокова защита (RCD). Използването на RCD намалява риска от електрически удар.

Лична безопасност

• Бъдете нащрек, внимавайте какво правите и бъдете разсъдливи, когато работите с продукта. Не използвайте продукта, когато сте изморени или когато сте под влиянието на наркотици, алкохол или лекарства. Един миг невнимание по време на работа с продуктите може да доведе до тежко телесно нараняване.
• Използвайте лични предпазни средства. Винаги носете защитни средства за очите. Предпазните средства като респираторна маска, непързалящи се предпазни обувки, твърда каска или антифони, използвани за съответните условия, ще намалят телесните повреди.
• Не допускайте нежелано стартиране. Уверете се, че превключвателят е в изключено положение, преди да свържете захранващия източник и/или акумулаторната батерия, когато вземате или носите продукта. Носенето на продукти с пръст на превключвателя или включването в мрежата на продукти с прекъсвач във включено положение е предоставка за злополуки.
• Отстранете всички ключове за регулиране или гаечни ключове, преди да включите продукта. Гаечен ключ или ключ, който е оставен присъединен към въртящата се част на продукта, може да доведе до нараняване.
• Не се протягайте прекалено надалеч, докато работите. Поддържайте съответната стъпка и баланс през цялото време. Това осигурява по-добър контрол на продукта в неочаквани ситуации.
• Обличайте се подходящо. Никога не носете широки дрехи или украшения. Дръжте косата и дрехите си далеч от движещите се части на инструмента. Свободновисящи дрехи, бижута или дълга коса могат да бъдат захванати от движещите се части.
• Ако са предоставени устройства за свързване на изсмукване на прах и съдове за събиране, уверете се, че те са свързани и се използват правилно. Използването на съдове за събиране на прах може да намали опасностите, свързани с праха.
• Не позволявайте на натрупания опит от честата употреба на продукти да Ви вдъхне прекомерна увереност и да игнорирате принципите за безопасност. Едно нехайно действие може да причини сериозно нараняване за част от секундата.

Използване и грижа за продукта

• Не насилвайте продукта. Използвайте подходящия продукт за Вашето приложение. Подходящият продукт ще свърши работата подобре и по-безопасно със скоростта, за която е бил създаден.
• Не използвайте продукта, ако превключвателят не го включва и изключва. Всеки продукт, който

не може да се управлява с превключвателя, е опасен и трябва да бъде ремонтиран.

• Разкачете щепсела от електрическия източник и/или премахнете акумулаторната батерия от продукта, ако може да се отстрани, преди да правите каквито и да било настройки, да сменяте принадлежности или да съхранявате продукти. Тези предпазни мерки намаляват риска от нежелано стартиране на продукта.
• Съхранявайте неизползваните продукти на недостъпно за деца място и не разрешавайте на хора, които не са запознати с продукта или с тези инструкции, да работят с него. Продуктите са опасни в ръцете на необучени потребители.
• Поддържайте продуктите и принадлежностите. Проверявайте за разцентроване или задиране на движещите се части, счупвания на части или други състояния, които могат да се отразят на работата на продукта. Ако продуктът бъде повреден, дайте го за ремонт, преди да го използвате. Много инциденти възникват с лошо поддържани продукти.
• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи краища са по-трудни за огъване и се контролират по-лесно.
• Използвайте продукта, принадлежностите, приставките и др. в съответствие с тези инструкции, като имате предвид условията и естеството на работата, която извършвате. Използването на продукта за операции, различни от тези, за които е предназначен, може да доведе до опасни ситуации.
• Поддържайте ръкохватките и повърхностите за хвашане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасно боравене и контрол над продукта при непредвидени ситуация.

Употреба и грижа за инструмента на батерия

• Презареждайте само със зарядно устройство, определено от производителя. Зарядно устройство, което е подходящо за един вид батерия, може да създаде опасност от злополука, когато се използва с друга батерия.
• Използвайте продуктите само със специално определените акумулаторни батерии. Използването на други батерии може да създаде опасност от нараняване и пожар.
• Когато батерията не е в употреба, дръжте я далече от други метални предмети, като кламери, монети, ключове, пирони, винтове или други, които могат да свържат едната клема с другата. Окъсяване на изводите на батерията може да предизвика изгаряния или пожар.
• При злоупотреба от акумулатора може да бъде изхвърлена течност – избягвайте допир. В случай на случаен контакт изплакнете с

вода. Ако течността попадни в очите, потърсете допълнителна медицинска помощ. Течност, изхвърлена от акумулатора, може да причини раздразнения или изгаряния.

• Не използвайте акумулаторната батерия или продукт, който е променен или повреден. Повредените или модифицирани батерии могат да имат непредсказуемо поведение, което да доведе до пожар, експлозия или опасност от нараняване.
• Не излагайте акумулаторната батерия или уреда на огън или прекомерна температура. Излагането на огън или температура над 130°C/265°F може да предизвика експлозия.
• Спазвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или уреда извън температурния диапазон, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън определения диапазон може да повредят акумулаторната батерия и да увеличат риска от пожар.

Обслужване

• Техническото обслужване на Вашия продукт трябва да се извършва от квалифицирано лице, като се използват само идентични резервни части. Това ще гарантира поддържането на безопасността на продукта.
• Никога не обслужвайте повредени акумулаторни батерии. Обслужването на акумулаторни батерии трябва да се извършва само от производителя или оторизирани сервиси.

• Не използвайте косачката за трева при лоши метеорологични условия, особено когато има риск от мълнии. Това намалява риска да бъдете ударени от мълния.
• Проверете внимателно площа, където ще се използва косачката за трева, за наличие на диви животни. По време на работа косачката за трева може да нарани диви животни.
• Проверете внимателно площа, където ще се използва косачката за трева, и отстранете всички камъни, пръчки, проводници, кости и други чужди предмети. Изхвърлените предмети могат да причинят телесна повреда.
• Преди употреба винаги проверявайте визуално косачката за трева, за да се уверите, че ножът и модульт на ножа не са износени или повредени. Износените или повредени части увеличават риска от нараняване.

• Проверявайте често коша за трева за износвания или влошаване на качествата. Износеният или повреден кош за трева може да увеличи риска от телесна повреда.

• Дръжте предпазителите на място. Предпазителите трябва да са в изправност за работа и да са правилно монтирани. Разхлабен, повреден или неправилно функциониращ предпазител може да доведе до телесна повреда.

• Поддържайте всички входни отвори за охлаждащ въздух чисти от отпадъци. Блокираните входни отвори за въздух и остатъците може да доведат до прегряване или риск от пожар.
• По време на работа с косачката за трева винаги носете неплъзгаци се и защитни обувки. Не работете с косачката за трева, когато сте боси или носите отворени сандали. Това намалява вероятността от нараняване на краката при контакт с движещия се нож.
• Когато работите с косачката за трева, винаги носете дълги панталони. Съществува вероятност откритите части на кожата да бъдат наранени от изхвърлени предмети.
• Не работете с косачката за трева в мокра трева. Ходете, никога не тичайте. Това намалява риска от подхлъзване и падане, което може да доведе до телесна повреда.
• Не работете с косачката за трева по прекалено стръмни наклони. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да доведе до телесна повреда.
• Когато работите по наклони, винаги се уверявайте, че сте стъпили добре, винаги работете напречно на наклоните, никога нагоре или надолу, и бъдете изключително внимателни при смяна на посоката. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да доведе до телесна повреда.
• Бъдете изключително внимателни при движение на заден ход или при дърпане на косачката за трева към себе си. Внимавайте за заобикалящата среда. Това намалява риска от преобръщане по време на работа.
• Не докосвайте ножовете и други опасни движещи се части, докато те все още се движат. Това намалява риска от нараняване от движещи се части.
• Когато отстранявате заседнал материал или почиствате косачката за трева, се уверете, че всички прекъсвачи са изключени и акумулаторната батерия е разкачена. Неочакваното задействане на косачката за трева може да доведе до сериозна телесна повреда.
• Когато отстранявате заседнал материал или почиствате косачката за трева, се уверете, че всички прекъсвачи са изключени и отстранете устройството за изключване. Неочакваното задействане на косачката за трева може да доведе до сериозна телесна повреда.

Дефектнотокова защита

- Използвайте дефектнотокова защита с максимальен ток на задействане от 30 mA.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни инструкции, преди да използвате продукта.

• Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.
• Този продукт създава електромагнитно поле по време на работа. При някои условия това поле може да предизвика смущения в активни или пасивни медицински импланти. За да намалите риска от тежко или смъртоносно нараняване,ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с този продукт.
• Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на Husqvarna, преди да продължите.
• Имайте предвид, че операторът носи отговорност за злополуки, включващи други лица или тяхното имущество.
• Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.
• Никога не позволявайте на деца или на хора, незапознати с тези инструкции, да използват уреда. Местните регламенти може да поставят възрастови ограничения за оператора.
• Винаги наблюдавайте лице с намален физически или умствен капацитет, което използва продукта. През цялото време трябва да присъства отговорен възрастен.
• Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.
• Не използвайте продукта, ако е повреден или не работи правилно.
• Не променяйте този продукт и не го използвайте, ако има вероятност той да е бил променен от други лица.

Безопасност при работа

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате продукта.

- Използвайте този продукт само за косене на морави. Не се допуска използването му за други цели.

• Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 29.
• Уверете се, че знаете как бързо да спрете двигателя при аварийна ситуация.
• Не използвайте продукта при дъжд или влага. Опасността от токов удар се повишава при навлизане на вода в продукта.
• Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда.
• Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния вал на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се разхлаби.
• Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Спрете двигателят, завъртете ключа за безопасност на 0 и отстранете акумулатора. Изчакайте спирането на движещите се части. Проверете продукта за повреди. Затегнете разхлабените части. Отстранете повредите и сменете повредените части. Възложете ремонта на упълномощен сервис.
• Никога не прикрепяйте ръкохватката за спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.
• Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други предмети.
• Винаги стойте зад продукта, когато го използвате.
• Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се ножове.
• Не накланяйте продукта при стартиране на двигателя или по време на работа на продукта.
• Бъдете внимателни, когато дърпате продукта назад.
• Никога не повдигайте продукта при стартиран двигател. Ако се наложи да вдигате продукта, първо спрете двигателя, завъртете ключа за безопасност на 0 и отстранете акумулатора.
• Не се движете назад при работа с продукта.
• Спрете двигателя, когато е необходимо да наклоните продукта за транспортиране или когато преминавате през области без трева, като пътеки от чакъл, камък и асфалт.
• Не тичайте с продукта, докато двигателят работи. Винаги ходете, когато работите с продукта.

• Спрете двигателя, преди да промените височината на рязане. Никога не извършвайте регулировки при работещ двигател.

• Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че режещото оборудване не се върти.

• Вибрациите на продукта по време на работа могат да се различават от декларираната стойност на вибрациите в Технически характеристики на страница 39. Разликата е в резултат на различните начини на използване на продукта. Ако работите с продукта често или за дълги периоди от време, правете редовно почивки, за да предотвратите нараняване от вибрации.

Инструкции за безопасност за работа

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека Вашият доставчик Ви помогне да изберете подходящото оборудване.
• Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете боси.
• Използвайте дълги панталони от здрав плат.
• Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.
• Препоръчваме използване на средства за защита на слуха.

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате продукта.

• Не използвайте продукт с устройства за безопасност, които са повредени или не работят правилно.
• Не отстранявайте и не правете модификации по устройствата за безопасност.
• Извършвайте редовно проверка на устройствата за безопасност. Ако устройствата за безопасност са повредени или не работят правилно, се обърнете към Вашия сервис на Husqvarna.

За проверка на капака срещу порязване

Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от острието.

- Проверете капака срещу порязване, за да се уверите, че няма повреди, като например пукнатини.

Ключът за безопасност е под капака на акумулатора. Ключът за безопасност свързва акумулатора, който захранва двигателя с енергия.

• Стартирайте и спрете двигателя, за да извършите проверка на ключа за безопасност.
• Ако ключът за безопасност работи правилно, двигателят стартира само когато ключът е в положение 1. (Фиг. 16)

За проверка на ръкохватката на спирачката на двигателя

Ръкохватка за спирачката на двигателя спира двигателя. Когато ръкохватката за спирачката на двигателя бъде пусната, двигателят спира.

• Стартирайте продукта. Вижте 3а стартиране на продукта на страница 33.
• Освободете ръкохватката на спирачката на двигателя. (Фиг. 17)
• Уверете се, че продуктът спира. Ако двигателят не спре след 3 секунди, позволете на одобрен сервис на Husqvarna да регулира спирачката на двигателя.

За проверка на блокировката на стартирането

Направете проверка на блокировката на стартирането, за да се уверите, че тя не допуска работата на двигателя.

1. Натиснете ръкохватката за спирачката на двигателя по посока на управлението. Блокировката на пускането спира движението.
2. Натиснете блокировката на пускането навън. (Фиг. 18)
3. Освободете блокировката на пускането и се уверете, че тя се е върнала в първоначалното си положение.

Безопасност на акумулаторната батерия

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате продукта.

• Използвайте акумулаторни батерии Husqvarna като източник на захранване само за продукти Husqvarna. За да предотвратите нараняване, не използвайте акумулаторната батерия като източник на захранване за други устройства.

• Не използвайте непрезареждаеми акумулаторни батерии.

• Опасност от електрически удар. Не свързвайте клемите на акумулаторната батерия с ключове, монети, винтове или други метални предмети. Това може да причини късо съединение на акумулаторната батерия.

• Не поставяйте предмети във въздушните отвори на акумулаторната батерия.
• Съхранявайте акумулаторната батерия далеч от слънчева светлина, топлина или открит огън. Акумулаторната батерия може да експлодира и да причини изгаряния и/или химически изгаряния.
• Съхранявайте акумулаторната батерия далеч от дъжд или влага.
• Съхранявайте акумулаторната батерия далеч от микровълни и високо налягане.
• Не се опитвайте да разглобите или счупите акумулаторната батерия.
• Ако в акумулаторната батерия има теч, не оставяйте течността да влиза в контакт с тялото или очите. Ако сте докоснали течността, измийте мястото с обилно количество вода и потърсете медицинска помощ.
• Използвайте акумулаторната батерия в продукта само когато околната температура е в границите на 5°C – 40°C.
• Използвайте зарядното устройство за акумулаторни батерии само когато околната температура е в границите на 5°C – 40°C.
• Акумулаторната батерия няма да се зарежда, ако нейната температура е по-висока от 50°C.
• Не почиствайте акумулаторната батерия или зарядното устройство за акумулаторни батерии с вода. Направете справка с За почистване на акумулаторната батерия и зарядното устройство за акумулаторни батерии на страница 35.
• Не използвайте повредена акумулаторна батерия.
• Съхранявайте акумулаторните батерии далеч от метални предмети, като например пирони, монети, бижута.

Инструкции за безопасност за зарядното устройство на акумулаторната батерия

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни инструкции, преди да използвате продукта.

• Използвайте QC зарядни устройства за акумулаторни батерии зареждане само на резервни акумулаторни батерии Husqvarna.
• Риск от токов удар или късо съединение. Не поставяйте предмети във въздушните отвори на зарядното устройство. Не опитвайте да разглобите зарядното устройство за акумулаторни батерии. Не свързвайте клемите

на зарядното устройство към метални предмети. Използвайте одобрен стенен контакт.

• Този продукт създава електромагнитно поле по време на работа. При някои условия това поле може да предизвика смущения в активни или пасивни медицински импланти. За да намалите риска от сериозно или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с този продукт.
• Редовно проверявайте дали захранващит шнур на зарядното устройство за акумулаторни батерии не е повреден и дали няма пукнатини по него.
• Не повдигайте зарядното устройство за акумулаторни батерии, като го държите за захранващия шнур. За да изключите зарядното устройство за акумулаторни батерии от стенен контакт, извадете щепсела. Не дърпайте захранващия шнур.
• Дръжте захранващия шнур и удължаващите кабели далеч от вода, масло и остри ръбове. Уверете се, че кабельт не е прищипан от врати, огради и подобни. Това може да причини появата на напрежение в зарядното устройство.
• Не почиствайте зарядното устройство за акумулаторни батерии с вода.
• Зарядното устройство за акумулаторни батерии може да се използва от деца на възраст 8 и повече години и лица с намалени физически, сетивни или умствени способности или без знания и опит, ако са под наблюдение или са получили инструкции за безопасното използване на зарядното устройство за акумулаторни батерии и разбират свързаните с това рискове. Децата не трябва да си играят със зарядното устройство за акумулаторни батерии. Почистването и техническото обслужване от потребителя не трябва да се извършват от деца без наблюдение.
• Не зареждайте непрезареждаеми акумулаторни батерии в зарядното устройство за акумулаторни батерии.
• Не използвайте зарядното устройство за акумулаторни батерии близо до запалими материали или материали, които могат да причинят корозия. Не покривайте зарядното устройство за акумулаторни батерии. Ако има дим или огън, извадете щепсела на зарядното устройство за акумулаторни батерии.
• Не използвайте повредено зарядно устройство за акумулаторни батерии.
• Зареждайте акумулаторната батерия само на закрито, в помещение с добра вентилация и далеч от слънчева светлина. Не зареждайте акумулаторната батерия във влажна условия.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• За да предотвратите случайно стартиране по време на техническо обслужване, завъртете ключа за безопасност на 0 и извадете акумулатора. Изчакайте най-малко 5 секунди преди да започнете техническото обслужване.
• Изпълнявайте стъпките от техническото обслужване, посочени в тази инструкция за експлоатация. По-значителни ремонтни дейности и професионални ремонти трябва да се извършват от одобрен сервис. За повече информация говорете с най-близкия до Вас сервис.
• Извършете правилно техническото обслужване, за да увеличите срока на експлоатация на продукта и да намалите опасността от инциденти.
• Заменете повредени, износени или счупени части. Винаги използвайте оригинални резервни

части от производителя. Други резервни части могат да доведат до повреждане на продукта и да увеличат риска от злополуки.

• За предотвратяване на нараняване не отстранявайте устройствата за безопасност и не ги модифицирайте.
• Сложете ръкавици за тежки условия, когато използвате режещото оборудване. Ножът е много остър и можете лесно да се порежете.
• Поддържайте режещите краища остри и чисти за най-добра и безопасна производителност.
• Редовно проверявайте продукта при Вашия сервис и извършвайте необходимите корекции и ремонтни дейности.
• Следвайте инструкциите за смяна на аксесоарите. Използвайте само аксесоари от производителя.
• Когато не ги използвате, съхранявайте продукта, акумулатора и зарядното устройство отделно на закрито сухо и заключено място. Уверете се, че деца и лица, които не са одобрени, не могат да получат достъп до продукта, акумулатора или зарядното устройство.

Монтаж

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди да сглобите машината, прочетете главата за безопасност.

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране по време на монтаж, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най-малко 5 секунди.

За монтиране на ръкохватката

1. Сгънете горната ръкохватка напред.
2. Затегнете фиксаторите на ръкохватката. (Фиг. 19)

3. Издърпайте ръкохватката назад, докато достигне крайно положение.

4. Сгънете надолу дръжката за регулиране на височината и я поставете в жлеба. (Фиг. 20)

5. Натиснете надолу с крак дръжката за регулиране на височината. (Фиг. 21)

За регулиране на височината на ръкохватката

1. Уверете се, че дръжката за регулиране на височината е в жлеба. Натиснете дръжката за регулиране на височината с крак, ако дръжката за регулиране на височината не е поставена в жлеба. (Фиг. 21)
2. Натиснете с крак дръжката за регулиране на височината.
3. Поставете удължителната дръжка в правилното положение и я освободете. (Фиг. 22)

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете и разберете главата за безопасност.

Husqvarna Connect

Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna:

• Разширена продуктова информация.
• Информация и помощ за частите на продукта и сервисното обслужване.

За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на Вашето мобилно устройство.
2. Регистрирайте се в приложението Husqvarna Connect.
3. Изпълнете стъпките с инструкции в приложението Husqvarna Connect, за да свържете и регистрирате продукта.

За задаване на продукта в положение за работа

1. Монтирайте ръкохватката. Направете справка с За монтиране на ръкохватката на страница 31.
2. Регулирайте височината на ръкохватката. Направете справка с За регулиране на височината на ръкохватката на страница 31.

ВНИМАНИЕ: Уверете се, че кабелите не са опънати прекалено много. Прекаленото опъване може да причини повреда на кабела, ако ръкохватката бъде сгъната в положение при транспортиране.

ПРЕДУПРЕЖДЕНИЕ: Не работете с продукта, ако ръкохватката не е сгъната докрай нагоре и не е зададена в едно от приложимите положения за височина. Направете справка с За регулиране на височината на ръкохватката на страница 31.

За задаване на височината на рязане

Височината на рязане може да бъде регулирана в 6 различни степени.

1. Преместете назад лоста за височина на рязане, за да увеличите височината на рязане. (Фиг. 23)
2. Преместете напред лоста за височина на рязане, за да намалите височината на рязане.

ВНИМАНИЕ: Не задавайте твърденинска височина на рязане. Ножоветемогат да се ударят в земята, акоповърхността на моравата не е равна.

Акумулатор

ПРЕДУПРЕЖДЕНИЕ: Преди да използвате акумулатора, трябва да прочетете и разберете главата за безопасност. Вие трябва също да прочетете и разберете ръководството на оператора за акумулатора и зарядното устройство.

Поддържайте подходяща околна температура за акумулаторната батерия и зарядното устройство.

	Околна температура
Работа на акумула-торната батерия	5°C – 40°C
Зареждане на аку-мулаторната бате-рия	5°C – 40°C

Състояние на акумулаторната батерия

Дисплеят показва оставащия капацитет на акумулаторната батерия и дали има проблеми с нея. Натиснете бутона на индикатора върху акумулаторната батерия, за да получите информация за състоянието й на зареждане. Символът за предупреждение върху акумулаторната батерия се включва, когато възникне грешка. Направете справка с Акумулаторна батерия на страница 36

(Фиг. 24)

Светодиодни светлини	Състояние на акумулаторната батерия
Всички светодиоди светят	Напълно заредена (76 – 100%)
Светодиоди 1, 2, 3 светят	Акумулаторната батерия е заредена на 51% – 75%
Светодиоди 1 и 2 светят	Акумулаторната батерия е заредена на 26% – 50%
Светодиод 1 свети	Акумулаторната батерия е заредена на 6% – 25%.
Светодиод 1 мига	Акумулаторната батерия е заредена на 0% – 5%.

За зареждане на акумулатора

Заредете акумулатора преди използване за първи път. Акумулаторът е зареден само на 30%, когато се доставя на клиента.

Забележка: Зарядното устройство на акумулатора трябва да бъде свързано към напрежението и честотата, посочени на типовата табелка.

Акумулаторът не се зарежда, ако температурата на акумулатора е над 50°C. Зарядното устройство намалява температурата на акумулатора, преди да започне да зарежда.

1. Свържете единия край на захранващия шнур на зарядното устройство в гнездото на зарядното устройство.
2. Свържете другия край на захранващия шнур за зарядното устройство в заземен контакт. Светодиодът на зарядното устройство примигва един път в зелено. (Фиг. 25)
3. Поставете батерията в зарядното устройство. Когато акумулаторът е правилно свързан към зарядното устройство, на зарядното устройство светва зелена светлина. (Фиг. 26)
4. Когато всички светодиоди на акумулатора светнат, акумулаторът е напълно зареден. Зареждайте акумулатора за най-много 24 часа.
5. За да разкачите зарядното устройство на акумулатора от контакта, издърпайте щепсела, а не кабела.
6. Извадете батерията от зарядното устройство.

За стартиране на продукта

1. Отворете капака на акумулаторната батерия.
2. Поставете заредена акумулаторна батерия в държача за акумулаторни батерии.
3. Завъртете ключа за безопасност на 1. (Фиг. 27)
4. Останете зад продукта.
5. Разхлабете блокировката на стартирането. (Фиг. 18)
6. Натиснете ръкохватката за спирачката на двигателя по посока на управлението. (Фиг. 28)

За да използвате функцията SaveE™

Продуктът разполага с функция за пестене на енергия на акумулатора (SaveE™), която осигурява по-дълго време на работа.

• Натиснете бутона SaveE™ в позиция 1, за да стартирате функцията. (Фиг. 29)
• Натиснете бутона SaveE™ в позиция 0, за да спрете функцията.

Забележка: Функцията SaveE™ спира автоматично, ако условията на терена изискват по-висока мощност. Функцията SaveE™ стартира автоматично отново, когато условията на терена го позволяват.

Функция на високо натоварване

Когато продуктът реже дълга или влажна трева, двигателят автоматично повишава оборотите. Двигателят се връща към стандартен режим, когато не е необходимо голямо натоварване.

Спиране на двигателя

По време на работа ножът и двигателят могат да спрат временно поради препятствия, като например натрупване на трева под капака на режещите части. Ако се случаи това и Вие държите ръкохватката за спирачката на двигателя натисната надолу, продуктът се рестартира автоматично. Ако продуктът не се рестартира в рамките на 5 – 10 секунди, може да се окаже необходимо да се почисти пространството под капака на режещите части. Направете справка с За почистване на машината на страница 35.

ПРЕДУПРЕЖДЕНИЕ: Ако двигателят спре, продуктът се опитва да се рестартира автоматично в продължение на 5 – 10 секунди. Изчакайте минимум 15 секунди, преди да извършите проверка на капака на режещите части.

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите проверка на капака на режещите части, освободете ръкохватката за спирачката на двигателя, завъртете ключа за безопасност на 0, отстранете акумулаторната батерия и изчакайте минимум 5 секунди. Има риск от нараняване, ако след отстраняването на препятствието продуктът стартира неочаквано.

За спиране на продукта

ПРЕДУПРЕЖДЕНИЕ: Завъртете ключа за безопасност на 0, преди да оставите продукта без надзор.

1. Освободете ръкохватката за спирачката на двигателя, за да спрете двигателя. (Фиг. 30)
2. Отворете капака на акумулатора и завъртете ключа за безопасност в положение 0. (Фиг. 31)
3. За да извадите акумулатора, натиснете 2-та бутона за освобождаване и извадете акумулатора. (Фиг. 32)
4. Заредете акумулатора, ако е изтощен. За повече информация вижте За зареждане на акумулатора на страница 32.

За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със затъпен нож є неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.

• Не отрязвайте повече от 13 от дължината на тревата. Първо, косете със зададена висока височина на рязане. Вижте какъв е резултатът и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, карайте бавно и – ако е необходимо – окосете два пъти.

• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата.

• Поддържайте капака за рязане чист. Натрупването на трева и замърсявания по вътрешната страна на капака за рязане могат да намалят резултата от рязането. Вижте За почистване на машината на страница 35.

Поддръжка

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете главата за безопасност.

За всички работи по обслужването и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, се свържете с него, за да Ви даде информация за най-близкия сервис.

Разписание за техническо обслужване

Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно.

За техническо обслужване, маркирано със *, вижте инструкциите в Безопасност на страница 25.

	При вся-ка упо-треба	Всеки месец	Всеки сезон
Извършете обща проверка. X
Почистете продукта. X
Почистете зоната около дръжката за регулиране на височината на ръкох-ватката.	X
Извършете проверка на блокировката на стартирането. * X
Уверете се, че устройствата за безопасност на продукта работят правилно.*	X
Прегледайте режещото оборудване. X
Проверете капака на режещите части. * X
Извършете проверка на ръкохватката за спирачката на двигателя. * X
Проверете акумулаторната батерия за повреда. X
Извършете проверка на заряда на акумулаторната батерия. X
Уверете се, че бутоните за освобождаване на акумулаторната батерияработят изправно и че акумулаторната батерия се фиксира на място впродукта.	X
Проверете зарядното устройство за акумулаторни батерии за повреда и сеуверете, че работи правилно.		X
Проверете връзките между акумулаторната батерия и продукта. Освен то-ва проверете връзката между акумулаторната батерия и зарядното устрой-ство за акумулаторни батерии.			X

За извършване на обща проверка

• Уверете се, че всички гайки и винтове на продукта са затегнати.
• Уверете се, че кабелите на продукта не са в положение, в което могат да бъдат повредени.

За почистване на машината

• Почиствайте пластмасовите части със суха кърпа.
• Не използвайте вода за почистване на продукта. Водата може да навлезе в акумулатора или в двигателя и да причини късо съединение или повреда на продукта.
• Не мийте продукта с устройство за миене под високо налягане.
• Не пръскайте вода директно върху двигателя.
• За отстраняване на листа, трева и прах използвайте четка.

За почистване на акумулаторната батерия и зарядното устройство за акумулаторни батерии

ПРЕДУПРЕЖДЕНИЕ: Не

почиствайте акумулаторната батерия или зарядното устройство за акумулаторни батерии с вода.

ПРЕДУПРЕЖДЕНИЕ: Не

използвайте никакви химически вещества за почистване на акумулаторната батерия.

• Преди да поставите акумулаторната батерия в зарядното устройство за акумулаторни батерии, се уверете, че акумулаторната батерия и зарядното устройство за акумулаторни батерии са чисти и сухи.
• Почистете клемите на акумулаторната батерия със сгъстен въздух или използвайте мека и суха кърпа.
• Почистете повърхностите на акумулаторната батерия и зарядното устройство за акумулаторни батерии с мека и суха кърпа.

За почистване на зоната около дръжката за регулиране на височината на ръкохватката

• За отстраняване на листа, трева и замърсявания използвайте четка. (Фиг. 33)

За проверка на режещото оборудване

ПРЕДУПРЕЖДЕНИЕ: За да

предотвратите случайно стартиране, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най- малко 5 секунди.

ПРЕДУПРЕЖДЕНИЕ: Носете

защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди или пукнатини. Винаги заменяйте повреденото режещо оборудване.
2. Погледнете ножа, за да разберете дали не е повреден или затъпен.

Забележка: Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от сервизен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в сервиса да преценят дали ножът ще трябва да се заточи, или да се смени.

За смяна на ножа

Направете справка с Технически характеристики на страница 39 за правилния тип нож.

ПРЕДУПРЕЖДЕНИЕ:

Фиксирайте ножа с парче дърво, за да предотвратите нараняването на пръстите Ви при смяна на ножа. Когато двигателят е изключен, ножът може да се премести и

пръстите да бъдат захванати между ножа и неподвижните части.

1. Фиксирайте ножа с парче дърво. (Фиг. 34)
2. Отстранете болта на ножа, шайбите и ножа. (Фиг. 35)
3. Проверете опората на ножа и болта на ножа, за да видите дали има повреди.
4. Проверете двусекционния вал на двигателя, за да се уверите, че не е огънат.
5. Когато закрепвате новия нож, насочете извитите краища на ножа по посока към капака на режещите части. (Фиг. 36)

6. Уверете се, че ножът е подравнен с центъра на двусекционния вал на двигателя.

7. Фиксирайте ножа с парче дърво. Закрепете шайбите и затегнете болта с въртящ момент 23–28 Nm. (Фиг. 37) (Фиг. 35)

8. Раздвижете ножа на ръка и се уверете, че той се върти свободно.

ПРЕДУПРЕЖДЕНИЕ:

Използвайте ръкавици с висока здравина. Ножът е много остър и можете лесно да се порежете.

1. Стартирайте продукта, за да извършите тест на ножа. Ако ножът не е закрепен правилно, продуктът вибрира или резултатът от косенето е незадоволителен.

Отстраняване на проблеми

Акумулаторна батерия

Светодиод върху акумулаторната батерия	Причина Решение
Зеленият светодиод мига.	Напрежението на акумулаторната батерия е ниско.	Заредете акумулаторната батерия. Направете справка с За зареждане на акумулатора на страница 32.
Светодиодът за грешка върху акумулаторната батерия мига.	Акумулаторната батерия е прекалено студена или прекалено гореща за използване.	Оставете акумулаторната батерия да се охлади или я пре-местете на закрито, за да я загреете. Когато акумулаторната батерия е с правилната температура, тя може да се използва отново. Използвайте акумулаторната батерия в продукта само когато околната температура е 5°C – 40°C.
	Акумулаторната батерия е изтощена.	Заредете акумулаторната батерия. Направете справка с За зареждане на акумулатора на страница 32.
Светодиодът за грешка върху акумулаторната батерията светва.	Има постоянна грешка в акумулаторната батерия.	Обърнете се към Вашия сервизен дилър на Husqvarna.

Светодиод на зарядното устройство	Причина Решение
Светодиодът за грешка мига или светва.	Зарядното устройство за акумулаторни батерии е прекалено студено или прекалено горещо за използване.	Оставете зарядното устройство за акумулаторни батерии да се охлади или го преместете на закрито, за да го загреете. Когато зарядното устройство за акумулаторни батерии е с правилната температура, то може да се използва отново. Използвайте зарядното устройство за акумулаторни батерии само когато околната температура е 5^ – 40^ .
	Други грешки. Обърнете	се към Вашия сервизен дилър на Husqvarna.

Косачка за трева

Индикаторът за предупреждение (светодиод за грешка) се намира под капака на акумулаторната батерия.

Проблем	Брой ми-гания на свето-диода за грешка	Причина Решение
Светодиодът за грешка мига. Про-дуктът не работи правилно.	5	Ножът е блокиран.	Завъртете ключа за безопасност на 0, за да пред-отвратите случайно стартиране. Отстранете акумула-торната батерия и изчакайте минимум 5 секунди. От-странете потенциалните препятствия и се уверете, че ножът може да се върти свободно. Ако проблемът продължава, се обърнете към Вашия сервизен дилър на Husqvarna.
		Оборотите на двига-теля спадат прека-лено много и двига-телят спира.	Увеличете височината на рязане. Направете справка с За задаване на височината на рязане на страница 32.
	10	Управлението на двигателя е прека-лено горещо.	Спрете двигателя и изчакайте, докато се охлади.
Светодиодът за грешка мига. Про-дуктът спира.	0	Грешка в конектора на акумулаторната батерия.	Проверете конектора на акумулаторната батерия.
	3	Има претоварване в двигателя.	Увеличете височината на рязане. Направете справка с За задаване на височината на рязане на страница 32.
	8	Акумулаторната ба-терия е изтощена.	Заредете акумулаторната батерия. Направете справ-ка с За зареждане на акумулатора на страница 32.
	9	Грешка в акумула-торната батерия или липса на сигнал от нея.	Поставете правилно акумулаторната батерия в про-дукта и проверете конектора на акумулаторната ба-терия. Ако светодиодът за грешка на акумулаторната батерия мига. Направете справка с Акумулаторна ба-терия на страница 36.
	12	Неправилна проце-дура за стартира-не. Ръкохватката за спирачката на двигателя е била задействана преди стартирането на двигателя.	Освободете ръкохватката за спирачката на двигате-ля и изчакайте приблизително 5 секунди. Натиснете ръкохватката за спирачката на двигателя отново над-олу, за да стартирате продукта.
Други грешки.	Ако възникнат други грешки, завъртете ключа за безопасност на 0, отстранете акуму-латорната батерия и се обърнете към Вашия сервизен дилър на Husqvarna.

Транспортиране, съхранение и изхвърляне

Въведение

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране по време на транспортиране и съхранение, завъртете ключа за безопасност на 0, отстранете акумулаторната батерия и изчакайте минимум 5 секунди.

За задаване на продукта в положение при транспортиране

1. Натиснете с крак дръжката за регулиране на височината. (Фиг. 38)
2. Издърпайте нагоре ръкохватката и издърпайте дръжката за регулиране на височината от жлеба.
3. Сгънете ръкохватката напред, докато достигне крайно положение. (Фиг. 39)

4. Сгънете дръжката за регулиране на височината към капака на режещите части. (Фиг. 40)

5. Освободете фиксаторите на ръкохватката. (Фиг. 41)

6. Сгънете горната ръкохватка назад. (Фиг. 42)

Транспортиране

• В сила са изискванията на Законодателството за опасни продукти, отнасящи се до литиево-йонни акумулатори.
• За търговско транспортиране трябва да се спазват специалните изисквания върху опаковката и етикетите.
• Уверете се, че спазвате разпоредбите за опасни материали, когато подготвяте продукта за транспорт. Може да са в сила местни разпоредби.
• Винаги изваждайте акумулатора при транспортиране.
• Поставете тиксо върху конекторите на акумулатора и се уверете, че акумулаторът не може да се движи по време на транспортиране.

- Закрепете продукта по време на транспортиране.

Съхранение

- Оставете продукта да се охлади, преди да го приберете за съхранение.

- Винаги изваждайте акумулатора за съхранение.

- За да се избегнат инциденти, се уверете, че акумулаторът не е свързан към продукта по време на съхранение.

- Съхранявайте зарядното устройство в затворено и сухо помещение.

- Съхранявайте акумулатора и зарядното устройство на сухо място, където няма влага или скреж.

- При съхранение разкачете акумулатора от зарядното устройство.

- Не съхранявайте акумулатора, където може да се натрупа статично електричество. Не съхранявайте акумулаторната батерия в метална кутия.

- Съхранявайте продукта на място, на което околната температура е между -10°C и 40°C.

- Съхранявайте акумулаторната батерия на място, на което околната температура е между 5°C и 25°C, и далеч от слънчева светлина.

- Съхранявайте зарядното устройство на място, на което околната температура е между 5°C и 45°C, и далеч от слънчева светлина.

- Уверете се, че акумулаторът е зареден до 30% – 50% преди съхранение за продължителен период.

• Съхранявайте продукта, акумулатора и зарядното устройство в заключено помещение без достъп за деца или неупълномощени лица.
• Почистете продукта и се уверете, че кошът за трева е празен.
• Извършвайте процедурите по техническото обслужване, посочени в това ръководство за оператора. Вижте Разписание за техническо обслужване на страница 34.
• Извършете цялостно сервисно обслужване, преди оставите продукта за продължително съхранение.

Изхвърляне

Символите на продукта или на неговата опаковка показват, че този продукт не може да бъде третиран като битов отпадък. Той трябва да бъде подаден в съответната рециклираща станция за използване на електрическо и електронно оборудване.

Подавайки този продукт на правилното място, вие спомагате за предотвратяване на потенциалното негативно отражение върху околната среда и хората, което би могло да настъпи иначе в резултат на неправилно изхвърляне на този продукт. За повече подробна информация относно рециклирането на този продукт се свържете с местната администрация, услугите за битови отпадъци или магазина, откъдето сте закупили продукта.

(Фиг. 43)

Технически характеристики

	LB 144i
Двигател на режещия апарат
Тип на двигателя BLDC (безчетков) 36 V
Обороти на двигателя – SavE, об/мин 2600/min
Обороти на двигателя – номинални, об/мин 3200/min
Обороти на двигателя – високо натоварване, об/мин 3500/min
Изходна мощност на двигателя – макс. kW 0,9
Изходна мощност на двигателя – номинална, kW 0,75
Задвижващ двигател
Изходна мощност на двигателя – номинална, kW He е налично
Обороти за самостоятелно задвижване, km/h He е налично
Нива за регулиране на оборотите Не е налично
Тегло
Тегло (без акумулаторна батерия), kg 15,5
Тегло (вкл. 1 x BLi30), kg 17,5
Акумулаторна батерия
Тип акумулаторна батерия	Серия акумулаторни батерии Husqvarna
Време на работа на акумулаторната батерия
Време за работа на акумулаторната батерия, мин, (свободна работа) при активирана функция SavE, с една акумулаторна батерия Husqvarna 7,5 Ah (Bli30).	170
Време за работа на акумулаторната батерия, мин, (свободна работа) при активиран стандартен режим, с една акумулаторна батерия Husqvarna 7,5 Ah (Bli30).	135
Шумови ёмисии 4
Ниво на звуковата мощност, измерено, измерена dB (A) 90
Ниво на звуковата мощност, гарантирано LWA dB (A) 92
Нива на шума 5
Ниво на звуковото налягане при ухото на оператора, dB (A) 77
Нива на вибрациите 6
Ръкохватка, m/s2	0,7
Режещо оборудване
Височина на рязане, mm 25-75
Ширина на рязане, cm 44
Стандартен нож Мулчиране 5298073-10
Принадлежност за нож Не е налично

Декларация за съответствие

Декларация за съответствие на ЕС

Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларираме на своя собствена отговорност, че продуктът:

Описание Косачка за трева
Марка Husqvarna
Тип/модел LB 144i
Идентификация Серийни номера от 2022 и нататьк

отговаря напълно на следните директиви и регламенти на ЕС:

Регламент Описание
2006/42/EO "относно	машините"
2014/30/EC "относно	електромагнитната съвместимост"
2000/14/EO "относно	шумовите емисии в околната среда"
2011/65/EC	"по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване"

и че следните стандарти и/или технически характеристики са приложени: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

Нотифициран орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, сертифицира за съответствие с Директива на съвета 2000/14/EO, процедура за оценка на съответствието: приложение VI.

За информация относно шумови емисии направете справка с Технически характеристики на страница 39.

Huskvarna, 2022-11-24

$$ \Delta \cdot 2 m $$

Claes Losdal, мениджър "Разработки и развитие/градински продукти", Husqvarna AB

Отговорен за техническата документация

Obsah
