Termék típusa	Elektromos tolófűnyíró
Márka	Husqvarna
Modell	LB 144i
Vágási szélesség	44 cm
Vágási magasság	25-75 mm (6 fokozat)
Tömeg (akkumulátor nélkül)	15,5 kg
Tömeg (BLi30 akkumulátorral)	17,5 kg
Motor típusa	BLDC (kefe nélküli) 36 V
Motor fordulatszáma (névleges)	3 200 ford/perc
Motor fordulatszáma (SavE)	2 600 ford/perc
Motor fordulatszáma (nagy terhelés)	3 500 ford/perc
Motor névleges teljesítménye	0,75 kW
Akkumulátor típusa	Lítium-ion Husqvarna (BLi30, 40-B140)
Üzemidő (SavE, 7,5 Ah akkumulátor)	170 perc
Üzemidő (normál, 7,5 Ah akkumulátor)	135 perc
Garantált hangteljesítményszint	92 dB(A)
Hangnyomásszint a fülnél	77 dB(A)
Rezgés (markolat)	0,7 m/s²
Fő funkciók	BioClip, SavE (energiatakarékos), indításgátló, motorfék
Karbantartás és tisztítás	Víz nélkül tisztítsa, használjon kefét; a kés élezését és kiegyensúlyozását hivatalos szerviz végezze
Biztonság	Biztonsági kulcs, motorfék-kar, indításgátló, vágóburkolat
Alkotóelemek és javíthatóság	Eredeti Husqvarna alkatrészek; javítás hivatalos szervizben
Általános információk	Megfelel az EU és UK irányelveknek; hulladéklerakóban történő újrahasznosítás

Gyakran ismételt kérdések - LB 144i HUSQVARNA

Hogyan indítsam el az LB 144i fűnyírót?

Nyissa ki az akkumulátor fedelét, helyezze be a feltöltött akkumulátort, fordítsa a biztonsági kulcsot 1-es állásba. Álljon a fűnyíró mögé, engedje el az indításgátlót, majd húzza a motorfék kart a kormány felé.

Milyen típusú akkumulátor kompatibilis az LB 144i-vel?

Csak a Husqvarna akkumulátoros gépsorozatának újratölthető akkumulátorai kompatibilisek, például a BLi30 (7,5 Ah) vagy a 40-B140 (4,0 Ah) modellek. Használja a QC250 vagy 40-C80 töltőt.

Hogyan állítsam be a vágási magasságot?

Mozgassa a vágási magasság kart hátra a magasság növeléséhez (max. 75 mm) vagy előre a csökkentéséhez (min. 25 mm). Hat fokozat áll rendelkezésre. Ne állítsa túl alacsonyra, hogy a kés ne érintse a talajt.

Mit jelent a SavE üzemmód?

A SavE üzemmód kíméli az akkumulátort a motor fordulatszámának 2600 ford/perc-re csökkentésével. A SavE gombbal aktiválható. Ha a terep nagyobb teljesítményt igényel, az üzemmód automatikusan kikapcsol, majd újra bekapcsol, ha a körülmények lehetővé teszik.

Hogyan tisztítsam a fűnyírót?

Soha ne használjon vizet vagy nagynyomású tisztítót. Tisztítsa száraz ruhával és kefével a fű és szennyeződés eltávolításához. A ház alját motorkikapcsolás, kulcs és akkumulátor eltávolítása után kefélje le.

Mikor és hogyan cseréljem a kést?

Cserélje ki a kést, ha sérült, tompa vagy ütés érte. Használjon eredeti Husqvarna pótkést (ref. 5298073-10). Rögzítse a kést egy fatömbbel, távolítsa el a csavart, helyezze be az új kést az élezéssel a burkolat felé, húzza meg 23-28 Nm-re.

Hogyan értelmezzem a hiba LED villogását?

A hiba LED (az akkumulátorfedél alatt) bizonyos számú villogást mutat: 5 villanás = kés blokkolva; 10 = túlterhelés / motor túlmelegedés; 3 = akkumulátor csatlakozó hiba; 8 = gyenge akkumulátor; 9 = akkumulátor hiba; 12 = helytelen indítási eljárás. A megoldásokért olvassa el a kézikönyvet.

Melyek a fontos biztonsági előírások?

Viseljen zárt cipőt és hosszú nadrágot. Ne nyírjon nedves füvet. Tartsa távol kezét és lábát a késtől. Ne döntse meg a fűnyírót működés közben. Használja a biztonsági kulcsot és az indításgátlót. Ne távolítsa el a biztonsági eszközöket.

Hogyan tároljam a fűnyírót a szezonon kívül?

Vegye ki az akkumulátort, és töltse 30-50% közé. Tisztítsa meg a fűnyírót, ürítse ki a gyűjtőedényt. Tárolja száraz, fagymentes helyen, -10°C és 40°C között. Az akkumulátort 5°C és 25°C között, a töltőt 5°C és 45°C között tartsa.

Hol találok alkatrészeket az LB 144i-hez?

Kizárólag eredeti Husqvarna alkatrészeket használjon. Lépjen kapcsolatba a hivatalos Husqvarna kereskedővel, vagy látogasson el a www.husqvarna.com weboldalra. Az összetett javításokat hivatalos szervizben kell elvégeztetni.

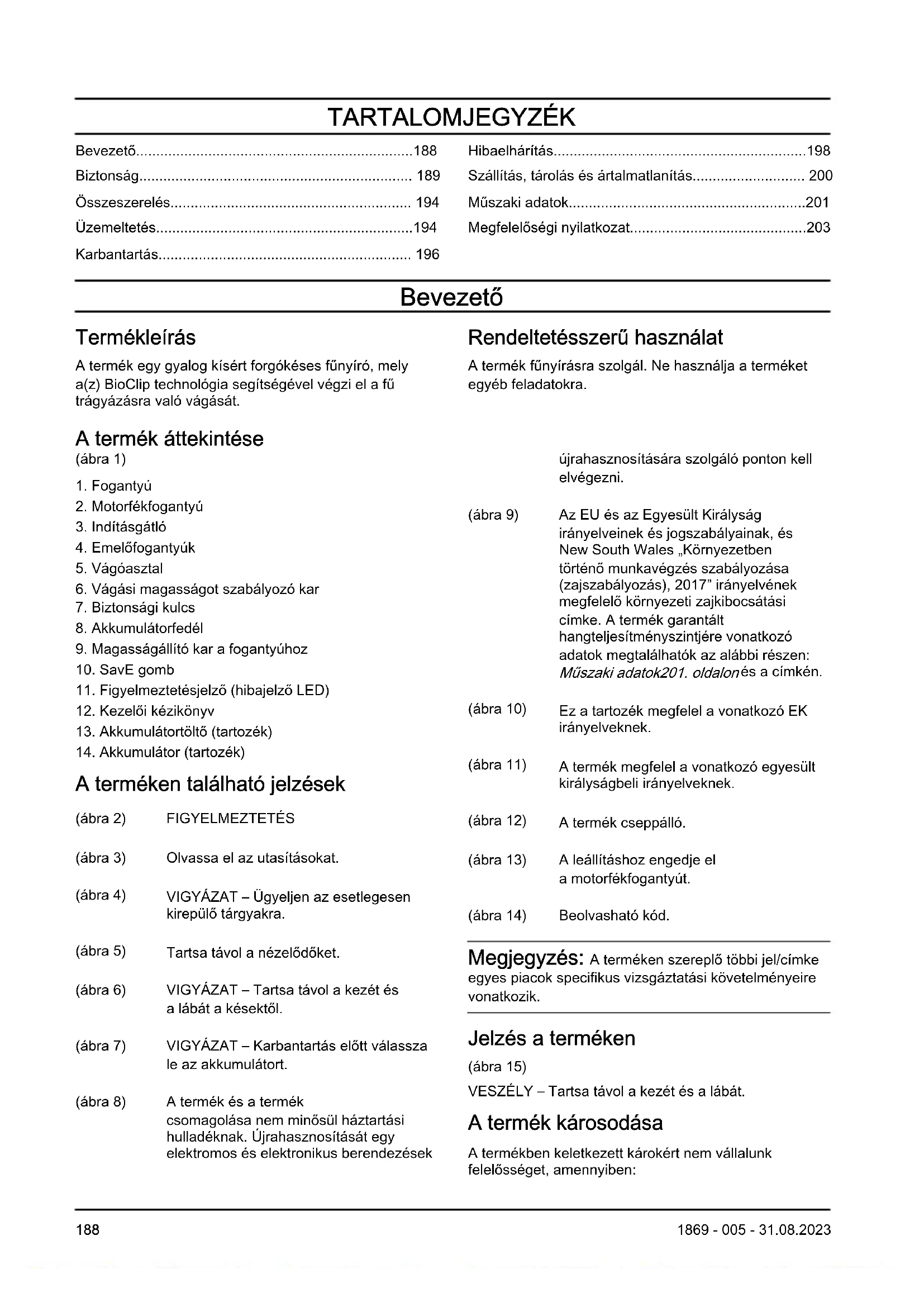

HASZNÁLATI ÚTMUTATÓ LB 144i HUSQVARNA

HU Használati utasítás 188-203

Összeszerelés.... 194

Üzemeltetés....194

Karbantartás.... 196

Hibaelhárítás....198

Szállítás, tárolás és ártalmatlanítás.... 200

Müszaki adatok....201

Megfelelőségi nyilatkozat....203

Bevezető

Termékleírás

A termék egy gyalog kísért forgókéses fűnyíró, mely a(z) BioClip technológia segítségével végzi el a fű trágyázásra való vágását.

A termék áttekintése

(ábra 1)

1. Fogantyú
2. Motorfékfogantyú
3. Indításgátló
4. Emelőfogantyúk
5. Vágóasztal
6. Vágási magasságot szabályozó kar
7. Biztonsági kulcs
8. Akkumulátorfedél
9. Magasságállító kar a fogantyúhoz
10. SavE gomb
11. Figyelmeztetésjelző (hibajelző LED)
12. Kezelői kézikönyv
13. Akkumulátortöltő (tartozék)
14. Akkumulátor (tartozék)

A terméken található jelzések

(ábra 2) FIGYELMEZTETÉS

(ábra 3) Olvassa el az utasításokat.

(ábra 4) VIGYÁZAT – Ügyeljen az esetlegesen kirepülő tárgyakra.

(ábra 5) Tartsa távol a nézelődőket.

(ábra 6) VIGYÁZAT – Tartsa távol a kezét és a lábát a késektől.

(ábra 7) VIGYÁZAT – Karbantartás előtt válassza le az akkumulátort.

(ábra 8) A termék és a termék csomagolása nem minősül háztartási hulladéknak. Újrahasznosítását egy elektromos és elektronikus berendezések

Rendeltetésszerű használat

A termék fünyírásra szolgál. Ne használja a terméket egyéb feladatokra.

újrahasznosítására szolgáló ponton kell elvégezni.

(ábra 9)

Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017” irányelvének megfelelő környezeti zajkibocsátási címke. A termék garantált hangteljesítményszintjére vonatkozó adatok megtalálhatók az alábbi részen: Műszaki adatok201. oldalonés a címkén.

(ábra 10)

Ez a tartozék megfelel a vonatkozó EK irányelveknek.

(ábra 11)

A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek.

(ábra 12)

A termék cseppálló.

(ábra 13)

A leállításhoz engedje el a motorfékfogantyút.

(ábra 14)

Beolvasható kód.

Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

Jelzés a terméken

(ábra 15)

VESZÉLY – Tartsa távol a kezét és a lábát.

A termék károsodása

A termékben keletkezett károkért nem vállalunk felelösséget, amennyiben:

• a termék javítását helytelenül végezték;
• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;
• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

- a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

Biztonság

Biztonsági meghatározások

A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet.

FIGYELMEZTETÉS: Akkor

használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye.

VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye.

Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról.

Általános termékbiztonsági figyelmeztetések

FIGYELMEZTETÉS: Olvassa el

a jelen termékre vonatkozó összes biztonsági utasítást, útmutatást, ábrát és specifikációt. A az alább felsorolt utasítások figyelmen kívül hagyása áramütést, tüzet és/ vagy komoly sérülést okozhat.

Tegyen el minden figyelmeztetést és utasítást, mert a jövőben szüksége lehet rájuk. A „termék” kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) termékre vagy az akkumulátorról (vezeték nélküli) működő termékre vonatkozik.

A munkaterület biztonsága

• Tartsa a munkaterületet tisztán és világítsa meg jól. A zsúfolt vagy sötét területeken könnyen bekövetkeznek balesetek.
• Ne működtesse a terméket robbanásveszélyes környezetben, pl. gyúlékony folyadékok, gázok vagy por jelenlétében. A termék szikrát vethet, amely begyújthatja a port vagy a kipárolgást.
• Tartsa távol a gyermekeket és a szemlélődőket a termék működtetése közben. A figyelem elvonása miatt elvesztheti az uralmát a szerszám felett.

Elektromos biztonság

• A termék dugaszának illeszkednie kell az aljzatba. A dugón soha semmilyen átalakítást ne végezzen. Ne használjon adaptercsatlakozót a földelt termékekhez. Kisebb az áramütés veszélye, ha eredeti dugókat és hozzájuk illő aljzatokat használ.
• Kerülje el a földelt felületekkel, pl. csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel való érintkezést. Megnövekszik az áramütés veszélye, ha a teste le van földelve.
• Ne tegye ki a termékeket esőnek vagy nedves környezetnek. A termékbe jutó víz növeli az áramütés kockázatát.
• Ne bánjon durván a kábellel. A kábelt ne használja a termék hordozására, húzására vagy a dugasz kihúzására. Tartsa távol a kábelt hötöl, olajtól, éles szélektöl vagy mozgó alkatrészektöl. A sérült vagy összegabalyodott kábelek megnövelik az áramütés kockázatát.
• Ha kültérben használja a terméket, használjon kültéri használatra megfelelő hosszabbítókábelt. A kültéri alkalmazáshoz megfelelő hosszabbító használata csökkenti az áramütés veszélyét.
• Ha a termék feltétlenül nedves helyen kell használni, alkalmazzon életvédelmi relével (RCD) védett tápellátást. RCD használatával csökkenthető az áramütés kockázata.

Személyes biztonság

• Legyen elővigyázatos, figyeljen arra, amit csinál, és használja a józan eszét a termék működtetése során. Ne használja a terméket, ha fáradt, illetve ha gyógyszer, gyógykezelés vagy alkohol hatása alatt áll. A termékek működése közben egy pillanatnyi figyelemkiesés is súlyos személyi sérülést okozhat.
• Használjon személyi védőfelszerelést. Mindig használjon szemvédőt. A megfelelő környezetben a védőfelszerelések, például a pormaszk, a csúszásgátló védőcipő, a kemény fejvédő és a fülvédő használata csökkenti a személyi sérülések kockázatát.
• Akadályozza meg a véletlen indítást. Ellenőrizze, hogy a bekapcsoló gomb kikapcsolt állásban van-e, mielőtt csatlakoztatja az áramforrást és/vagy az akkumulátort, illetve felveszi vagy szállítja a terméket. Balesetet okozhat, ha a terméket úgy viszi, hogy az ujja a kapcsolón van, vagy ha a bekapcsolt terméket áram alá helyezi.
• Távolítson el minden beállító kulcsot vagy csavarkulcsot, mielőtt bekapcsolná a terméket.

A termék forgó alkatrészéhez csatlakozó kulcs vagy más szerszám személyi sérülést okozhat.

• Ne nyújtózkodjon a termékkel. Mindig szilárdan álljon a talajon, és őrizze meg az egyensúlyát. Így jobban uralhatja a terméket váratlan helyzetekben.
• Öltözködjön megfelelően. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A mozgó alkatrészek bekaphatják a laza ruhát, az ékszert vagy a hosszú hajat.
• Ha a készülékhez csatlakoztatható porgyűjtő berendezés, mindig csatlakoztassa és használja azt. A porgyűjtő alkalmazása csökkenti a porral kapcsolatos veszélyeket.
• A termékek rendszeres használatából adódó tapasztalata ne vezessen oda, hogy a termékeket könnyelműen, a szerszámbiztonsági alapelvek figyelmen kívül hagyásával működteti. Egy gondatlanul kivitelezett művelet akár egy századmásodperc alatt is súlyos sérüléshez vezethet.

A termék használata és karbantartása

• Ne terhelje túl a terméket. Használja a feladathoz megfelelő terméket. A megfelelő termék jobb és biztonságosabb munkát fog végezni azon a sebességen, amire tervezték.
• Ne használja a terméket, ha a kapcsoló nem kapcsolja ki vagy be. A kapcsolóval nem vezérelhető termékek veszélyesek és javításra szorulnak.
• Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort (amennyiben kivehető), ha bármilyen beállítást végez, kicserél egy tartozékot vagy tárolja a termékeket. Az ilyen megelőző biztonsági intézkedések csökkentik a termék véletlen elindításának veszélyét.
• A nem használt termékeket tartsa távol a gyermekektől, és ne engedje, hogy olyan személyek működtessék, akik nem ismerik a terméket és ezeket az utasításokat. A termékek képzetlen felhasználók kezében veszélyt jelentenek.
• Végezze el a termékek és a tartozékok karbantartását. Ellenőrizze, hogy a mozgó alkatrészek helyükön vannak-e, nem szorulnak-e, nem törtek-e le részek, illetve nem áll-e fenn más olyan állapot, amely befolyásolhatja a termék működését. Ha sérült, a használat előtt javíttassa meg a terméket. Sok balesetet rosszul karbantartott termékek okoznak.
• Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszámok kevésbé hajlamosak a beszorulásra, és könnyebb kezelni öket.
• A terméket, a kiegészítőket és az alkatrészeket stb. ezen utasításokkal összhangban használja, vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Ha a terméket nem a rendeltetésének megfelelően használják, veszélyes helyzet állhat elő.

- A fogantyúkat és fogófelületeket tartsa szárazon, tisztán, olaj- és zsírmentesen. A csúszós fogantyúk és fogófelületek nem teszi lehetővé a termék biztonságos kezelését és irányítását váratlan helyzetekben.

Az akkumulátor használata és karbantartása

• Csak a gyártó által meghatározott töltővel töltse. Az a töltő, amelyik az egyik típusú akkumulátorhoz használható, tűzveszélyes lehet, ha másik típusú akkumulátorral használják.
• A termékeket csak a típusuknak megfelelő akkumulátorokkal használja. Bármilyen más típusú akkumulátor használata sérülés- és tűzveszélyes.
• Amikor az akkumulátort nem használja, tartsa távol más fémtárgyaktól, például gémkapcsoktól, érméktől, kulcsoktól, tűktől, csavaroktól vagy más kisebb fémtárgyaktól, amelyek összekapcsolhatják a sarukat. Az akkumulátorsaruk rövidre zárása égést vagy tüzet okozhat.
• Nem megfelelő körülmények hatására az akkumulátorból folyadék szivároghat ki. Kerülje az érintkezést. Ha ez véletlenül mégis megtörténik, öblítse le vízzel. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból távozó folyadék irritációt vagy égési sérülést okozhat.
• Ne használjon sérült vagy módosított akkumulátort vagy szerszámot. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkedhetnek, ami tüzet, robbanást vagy sérülést okozhat.
• Az akkumulátort vagy szerszámot ne tegye ki tűznek vagy túl magas hőmérsékletnek. A tűznek való kitettség, illetve a 130 °C/265 °F feletti hőmérséklet robbanást okozhat.
• Kövesse a töltésre vonatkozó utasításokat, és ne töltse az akkumulátort vagy a szerszámot az utasításokban megadott hőmérséklet-tartományon kívül. A nem megfelelő, illetve a megadott tartományon kívül eső hőmérsékleten való töltés károsíthatja az akkumulátort és növeli a tűzveszélyt.

Szolgáltatás

- A termék szervizelését képzett szerelővel végeztesse el, aki kizárólag eredeti cserealkatrészeket használ. Ez biztosítja, hogy a termék továbbra is biztonságos maradjon.

- Soha ne szervizelje a sérült akkumulátort. Az akkumulátor szervizelését csak a gyártó vagy egy hivatalos szolgáltató végezheti el.

A fünyírógépre vonatkozó biztonsági figyelmeztetések

• Rossz időjárási körülmények között – főleg villámlás veszélye esetén – ne használja a fűnyírógépet. Ez csökkenti a villámcsapás veszélyét.
• Alaposan vizsgálja meg vadvilág szempontjából azt a területet, ahol a fűnyírogépet használni kívánja. A vadon élő állatok megsérülhetnek a fűnyírogép működése közben.

- Alaposan vizsgálja át a területet, ahol a fűnyírogépet használni kívánja, és távolítson el minden követ, botot, drótot, csontot és egyéb idegen tárgyat. A felcsapódó tárgyak súlyos személyi sérülést okozhatnak.

- A fünyírogép használata előtt mindig ellenőrizze szemrevételezéssel, hogy a kés és a vágószerkezet nem kopott-e vagy sérült-e. A kopott vagy sérült alkatrészek növelik a sérülésveszélyt.

- Rendszeresen ellenőrizze, hogy nem észlelhető-e kopás vagy minőségromlás a fügyűjtőn. A kopott vagy sérült fügyűjtő növelheti a személyi sérülés kockázatát.

- Tartsa a védőburkolatokat a helyükön. A védőburkolatoknak működőképesnek kell lenniük, és megfelelően kell felszerelni őket. A meglazult, sérült vagy nem megfelelően funkcionáló védőburkolat személyi sérülést okozhat.

- Minden hütőlevegő bemeneti nyílást tartson törmelékektől mentesen. Az eltömődött levegőbemeneti nyílások és a törmelék túlmelegedést vagy tűzveszélyt okozhatnak.

- A fünyírogép működtetése közben mindig viseljen csúszásmentes munkavédelmi lábbelit. Ne használja a fünyírogépet mezítláb vagy nyitott szandálban. Ez csökkenti a mozgó késsel való érintkezés miatti lábsérülés kockázatát.

- A fünyírogép használata közben mindig viseljen hosszú nadrágot. A szabadon hagyott börfelületek növelik a repülő tárgyak okozta sérülés valószínűségét.

- Ne működtesse a fűnyírógépet nedves füvön. Sétáljon, soha ne fusson. Ez csökkenti ez esetleges személyi sérüléshez vezető elcsúszás vagy elesés kockázatát.

- Ne üzemeltesse a fünyírógépet túlságosan meredek lejtőkön. Ez csökkenti ez esetleges személyi sérüléshez vezető irányításvesztés, elcsúszás vagy elesés kockázatát.

- Ha lejtön dolgozik, mindig ügyeljen arra, hogy stabilan áll, mindig a lejtön keresztben dolgozzon, soha ne felfelé vagy lefelé, és irányváltáskor legyen rendkívül óvatos. Ez csökkenti ez esetleges személyi sérüléshez vezető irányításvesztés, elcsúszás vagy elesés kockázatát.

- Legyen különösen körültekintő, ha a fűnyírogépet maga felé húzza, vagy hátrafelé halad. Mindig figyeljen oda a környezetére. Ez csökkenti a használat közbeni megbotlás kockázatát.

- Ne érintse meg a késeket és más veszélyes mozgó alkatrészeket, amíg azok mozgásban vannak. Ez csökkenti a mozgó alkatrészek okozta sérülések kockázatát.

- A beragadt anyagok eltávolításakor és a fűnyírógép tisztításakor győződjön meg arról, hogy minden főkapcsoló ki van-e kapcsolva, és az akkumulátor le van-e választva. A fűnyíró váratlan bekapcsolódása súlyos személyi sérülést okozhat.

- A beragadt anyagok eltávolításakor és a fünyírógép tisztításakor győződjön meg arról, hogy minden

főkapcsoló ki van-e kapcsolva, és távolítsa el a tiltóeszközt. A fűnyíró váratlan bekapcsolódása súlyos személyi sérülést okozhat.

Életvédelmi relé

- Használjon egy legfeljebb 30 mA-es kioldóáramra beszabályozott életvédelmi relét.

Általános biztonsági utasítások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.
• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.
• Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna kereskedőjével a folytatás előtt.
• Ne feledje, hogy a kezelő felelös a másokat és a mások tulajdonát érő balesetekért is.
• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.
• Soha ne engedje, hogy gyermekek vagy a kezelési utasításokat nem ismerő személyek használják a készüléket. A helyi rendelkezések adott esetben kezelési korhatárt szabhatnak meg.
• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.
• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.
• Ne használja a terméket, ha az sérült vagy nem működik megfelelően.
• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta.

Munkabiztonság

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

- Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés 192. oldalon.

- Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.

- Ne működtesse a terméket esős vagy nedves körülmények között. A termékbe jutó víz növeli az áramütés kockázatát.

- Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

- Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

- Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Állítsa le a motort, fordítsa a biztonsági kulcsot „0” állásba, és vegye ki az akkumulátort. Várjon, amíg a mozgó alkatrészek megállnak. Ellenőrizze, hogy a termék sérülésmentes-e. Szorítsa meg a laza alkatrészeket. Javítsa meg a sérüléseket, és cserélje ki a sérült alkatrészeket. Bizza hivatalos szervizműhelyre a javítást.

- Amikor a motor működésben van, soha ne rögzítse tartósan a motorfékfogantyút a fogantyúhoz.

- Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

- Mindig maradjon a termék mögött, amikor működteti.

- A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.

- Ne döntse meg a terméket a motor indításakor vagy a termék működése közben.

- Legyen óvatos, amikor hátrafelé húzza a terméket.

- Soha ne emelje fel a terméket, ha a motor jár. Ha mindenképpen fel kell emelnie a terméket, először állítsa le a motort, a biztonsági kulcsot fordítsa „0” állásba, és vegye ki az akkumulátort.

- Ne sétáljon hátrafelé a termék működtetése során.

- Állítsa le a motort, ha a terméket szállításhoz meg kell döntenie, vagy mielőtt olyan területeken haladna át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdák.

- Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

- Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

- Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog.

- A termék működés közbeni rezgései eltérhetnek az itt megadott rezgésértékektől: Müszaki adatok201. oldalon. Az eltérést a termék eltérő használati módja okozza. Ha a terméket gyakran vagy hosszú ideig használja, a rezgések okozta sérülések elkerülése érdekében rendszeresen tartson szünetet.

Biztonsági utasítások az üzemeltetéshez

Személyi védőfelszerelés

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.
• Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.
• Viseljen vastag, hosszú szárú nadrágot.
• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.
• Javasoljuk, hogy használjon hallásvédőt.

Biztonsági eszközök a terméken

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használja a terméket sérült vagy nem megfelelően működő biztonsági eszközökkel.
• Ne távolítsa el és ne végezzen módosításokat a biztonsági eszközökön.
• Rendszeresen ellenőrizze a biztonsági eszközöket. Ha a biztonsági eszközök sérültek vagy nem működnek megfelelően, forduljon a Husqvarna szakszervizhez.

A vágóburkolat ellenőrzése

A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

- Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés.

A biztonsági kulcs ellenőrzése

A biztonsági kulcs az akkumulátorfedél alatt helyezkedik el. A biztonsági kulcs csatlakoztatja a motort ellátó akkumulátort.

- A biztonsági kulcs ellenőrzéséhez indítsa be, majd állítsa le a motort.

- Ha a biztonsági kulcs megfelelően működik, a motor csak akkor indítható be, ha a biztonsági kulcs az „1” állásba van fordítva. (ábra 16)

A motorfékfogantyú ellenőrzése

A motorfékfogantyú a motor leállítására szolgál. Ha elengedi a motorfékfogantyút, a motor leáll.

• Indítsa be a terméket. Lásd: A termék elindítása 196. oldalon.
• Engedje el a motorfékfogantyút. (ábra 17)
• Ügyeljen arra, hogy a termék megálljon. Ha a motor 3 másodpercen belül nem áll le, állíttassa be egy hivatalos Husqvarna szakszervizben a motorféket.

Az indításgátló ellenőrzése

Bizonyosodjon meg arról, hogy az indításgátló megakadályozza a motor elindulását.

1. Nyomja a motorfékfogantyút a fogantyú irányába. Az indításgátló megakadályozza a mozgást.
2. Nyomja kifelé az indításgátlót. (ábra 18)
3. Engedje ki az indításgátlót, és győződjön meg arról, hogy az visszatér alaphelyzetbe.

Az akkumulátorral kapcsolatos biztonsági előírások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A Husqvarna tölthető akkumulátorokat csak a kompatibilis Husqvarna termékek tápellátására használja. Ne használja az akkumulátort más eszközök áramforrásaként, mivel ez balesetveszélyes.
• Ne használjon nem újratölthető akkumulátorokat.
• Elektromos áramütés veszélye. Ne érintse az akkumulátorsarukat kulcsokhoz, érmékhez, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.
• Ne tegyen tárgyakat az akkumulátor szellőzőnyílásaiba.
• Tartsa távol az akkumulátort a közvetlen napsütéstől, hötől és nyílt lángtól. Az akkumulátor felrobbanhat, és súlyos égési, illetve vegyi égési sérüléseket okozhat.
• Tartsa az akkumulátort esős, nedves környezettől távol.
• Tartsa az akkumulátort mikrohullámoktól és magas nyomástól távol.
• Soha ne próbálkozzon az akkumulátor szétszerelésével vagy széttörésével.

• Ha az akkumulátor szivárog, ne hagyja, hogy a folyadék bőrre vagy szembe kerüljön. Ha a folyadékhoz ért, nagy mennyiségű vízzel tisztítsa meg az adott testfelületet, és forduljon orvoshoz.

• Az akkumulátort csak 5 °C és 40 °C közötti környezeti hömérséklet mellett használja a termékben.

• Az akkumulátortöltőt csak 5 °C és 40 °C közötti környezeti hőmérséklet mellett használja.
• Az akkumulátor nem töltödik fel, ha az akkumulátor hőmérséklete 50 °C-nál magasabb.
• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Lásd: Az akkumulátor és az akkumulátortöltő tisztítása 197. oldalon.
• Ne használjon sérült akkumulátort.
• A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, érméktől, ékszerektől.

Az akkumulátortöltő készülék biztonsága

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A QC akkumulátortöltőket csak a Husqvarna csereakkumulátorok töltésére használja.
• Áramütés vagy rövidzárlat veszélye. Ne tegyen tárgyakat a töltő szellőzőnyílásaiba. Ne próbálkozzon az akkumulátortöltő szétszerelésével. Ne érintsen a töltő csatlakozóihoz fémtárgyat. Használjon jóváhagyott hálózati aljzatot.
• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.
• Rendszeresen ellenőrizze, hogy az akkumulátortöltő tápkábele nem sérült-e, és hogy nincs rajta repedés.
• Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a tápkábelt húzza.
• Tartsa távol a hálózati tápkábelt és a hosszabbítókábelt a víztől, az olajtól és az éles élektől. Ügyeljen rá, hogy a kábel ne csípődjön be ajtóba, korlátba vagy hasonló tárgyba. Ilyen esetben a töltő feszültség alá kerülhet.
• Soha ne tisztítsa vízzel az akkumulátortöltőt.
• Az akkumulátortöltőt 8 éven felüli gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező, vagy az akkumulátortöltő működtetésében járatlan személyek is használhatják, amennyiben ezt felügyelet mellett teszik, illetve ismerik a készülék biztonságos működtetésének módját és az azzal járó veszélyeket. Gyermekek nem játszhatnak az akkumulátortöltővel. Gyermekek csak felügyelet mellett végezhetnek tisztítást és karbantartást.

• Ne töltsön nem újratölthető akkumulátorokat a töltővel.

• Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Ne takarja le a töltőkészüléket. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a dugóját.

• Ne használjon sérült akkumulátortöltőt.
• Az akkumulátort csak jó szellőzésű helyiségben, napfénytől távol töltse. Ne töltse az akkumulátort nedves körülmények között.

Biztonsági utasítások a karbantartáshoz

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A véletlen beindítás elkerülése érdekében karbantartáskor fordítsa a biztonsági kulcsot „0” állásba, és távolítsa el az akkumulátort. A karbantartás megkezdése előtt várjon legalább 5 másodpercet.

• Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Komolyabb beavatkozásokat és szakszerű javításokat csak hivatalos szerviznek végezhet. Bővebb információért forduljon a legközelebbi szakszervizhez.

• A termék élettartamának növelése és a balesetveszély elkerülése érdekében végezze el szakszerűen a karbantartási műveleteket.

• A sérült, kopott vagy törött alkatrészt cserélje ki. Mindig a gyártó eredeti pótalkatrészeit használja. Más pótalkatrészek károsíthatják a terméket, és növelhetik a balesetveszélyt.
• A sérülések elkerülése érdekében ne távolítsa el és ne végezzen módosításokat a biztonsági eszközökön.
• A vágószerkezet használata során viseljen strapabíró védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.
• A legjobb és legbiztonságosabb teljesítmény érdekében tartsa a vágóéleket élesen és tisztán.
• Rendszeresen ellenőriztesse a gépet a szakszervizzel, és végeztesse el a szükséges beállításokat és javításokat.
• Kövesse a tartozékcserére vonatkozó utasításokat. Kizárólag a gyártótól származó tartozékokat használja.
• Ha nincs használatban, tartsa a terméket, az akkumulátort és az akkumulátortöltőt elkülönítve egy száraz, beltéri és zárt területen. Gondoskodjon róla, hogy gyermekek és felhatalmazással nem bíró személyek ne férhessenek hozzá a termékhez, az akkumulátorhoz és az akkumulátortöltőhöz.

Összeszerelés

Bevezető

FIGYELMEZTETÉS: A termék összeszerelése előtt olvassa el a biztonságra vonatkozó fejezetet.

FIGYELMEZTETÉS: A véletlen beindítás elkerülése érdekében az összeszereléskor fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet.

A fogantyú összeszerelése

1. Hajtsa elöre a felső fogantyút.

2. Húzza meg a fogantyúgombokat. (ábra 19)

3. Húzza hátra a kart, amíg végállásba nem kerül.
4. Hajtsa le a magasságállító kart, és tegye a horonyba. (ábra 20)
5. Nyomja le a magasságállító kart a lábával. (ábra 21)

A fogantyúmagasság beállítása

1. Győződjön meg róla, hogy a magasságállító kar a horonyban van. Ha a magasságállító kar nincs a horonyba helyezve, nyomja lefelé a magasságállító kart a lábával. (ábra 21)
2. Nyomja be a magasságállító kart a lábával.
3. Állítsa a fogantyút a megfelelő helyzetbe, majd engedje el a fogantyút. (ábra 22)

Üzemeltetés

Bevezető

FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet.

Husqvarna Connect

A Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez:

• Bővebb termékinformációk.
- Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban.

A Husqvarna Connect használatának megkezdése

1. Töltse le a Husqvarna Connect alkalmazást mobileszközére.
2. Regisztráljon egy fiókot a Husqvarna Connect alkalmazásban.
3. A termék csatlakoztatásához és regisztrálásához kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat.

A termék működési pozícióba állítása

1. Szerelje össze a fogantyút. Lásd: A fogantyú összeszerelése 194. oldalon.
2. Állítsa be a fogantyúmagasságot. Lásd: A fogantyúmagasság beállítása194. oldalon

VIGYÁZAT: Ügyeljen arra, hogy a kábelek ne legyenek túl feszesek. Ha a kábelek túlságosan feszesek, a fogantyú szállítási helyzetbe történő összehajtásakor megsérülhetnek.

FIGYELMEZTETÉS: Csak akkor működtesse a terméket, ha a fogantyú teljesen fel van hajtva, és a megfelelő magassági helyzetek egyikébe be van állítva. Lásd: A fogantyúmagasság beállítása194. oldalon.

A vágási magasság beállítása

A vágási magasság 6 különböző fokozatra állítható.

1. Mozgassa a vágási magasságot szabályozó kart hátrafelé a vágási magasság növeléséhez. (ábra 23)
2. Mozgassa a vágási magasságot szabályozó kart előrefelé a vágási magasság csökkentéséhez.

VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes.

Akkumulátor

FIGYELMEZTETÉS: Az akkumulátor használata előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Olvassa el figyelmesen az akkumulátorhoz és az akkumulátortöltőhöz mellékelt használati útmutatót is.

Tartsa az akkumulátort és az akkumulátortöltöt megfelelő környezeti hömérsékleten.

	Környezeti hőmérséklet
Az akkumulátor használata	5 °C – 40 °C
Az akkumulátor fel-töltése	5 °C – 40 °C

Az akkumulátor állapota

A kijelző jelzi az akkumulátor töltöttségét, valamint azt, hogy van-e valami probléma az akkumulátorral. Nyomja meg az akkumulátorjelző gombot az akkumulátor töltöttségi állapotára vonatkozó információk megtekintéséhez. Hiba esetén az akkumulátor figyelmeztető lámpája világít. Lásd: Akkumulátor198. oldalon.

(ábra 24)

LED lámpák	Az akkumulátor állapota
Minden LED világít	Teljes töltöttség (76–100%)
Az 1., 2. és 3. LED világít	Az akkumulátor töltöttsége 51–75%-os.
Az 1. és 2. LED világít	Az akkumulátor töltöttsége 26–50%-os.
Az 1. LED világít	Az akkumulátor töltöttsége 6–25%-os.
Az 1. LED villog	Az akkumulátor töltöttsége 0–5%-os

Az akkumulátor töltése

Az első használat előtt töltse fel az akkumulátort. Az akkumulátor gyárilag csak 30%-ra van feltöltve.

Megjegyzés: Az akkumulátortöltöt a típustáblán szereplő feszültségű és frekvenciájú áramforráshoz kell csatlakoztatni.

Ha az akkumulátor hőmérséklete 50 °C felett van, a töltés nem indul el. Az akkumulátortöltő csökkenti az akkumulátor hőmérsékletét, mielőtt megkezdené annak töltését.

1. Csatlakoztassa az akkumulátortöltőhöz való tápkábel egyik végét az akkumulátortöltő aljzatához.
2. Csatlakoztassa az akkumulátortöltőhöz való tápkábel másik végét egy földelt hálózati aljzathoz. Egyszer zölden felvillan a töltő LED-je. (ábra 25)
3. Helyezze az akkumulátort a töltőbe. Az akkumulátor és a töltő közötti helyes érintkezésről a töltőn lévő zöld lámpa világítása tanúskodik. (ábra 26)

4. Ha az akkumulátoron az összes LED világít, az akkumulátor teljesen fel van töltve. Az akkumulátort legfeljebb 24 óráig töltse.

5. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza, ne a tápkábelt.

6. Vegye ki az akkumulátort a töltőböl.

A termék elindítása

1. Nyissa fel az akkumulátorfedelet.
2. Helyezze a feltöltött akkumulátort az akkumulátortartóba.
3. Állítsa a biztonsági kulcsot „1” állásba. (ábra 27)
4. Maradjon a termék mögött.
5. Oldja ki az indításgátlót. (ábra 18)
6. Nyomja a motorfékfogantyút a fogantyú irányába. (ábra 28)

A SaveE ^TM funkció használata ()

A termék akkumulátorkímélő funkcióval (SaveE™) rendelkezik, amely hosszabb üzemidőt biztosít.

• A funkció elindításához nyomja meg a SaveE™ gombot, hogy az „1” állásban legyen. (ábra 29)
• A funkció leállításához nyomja meg a SaveE™ gombot, hogy az „0” állásban legyen.

Megjegyzés: A SaveE™ funkció automatikusan leáll, ha a talajkörülmények nagyobb teljesítményt követelnek meg. A SaveE™ funkció automatikusan újra bekapcsol, ha a talajkörülmények lehetővé teszik.

Nagy terhelésű üzemmód funkció

Ha a termékkel hosszú vagy nedves füvet vág, a motor automatikusan növeli a fordulatszámot. A motor normál módba tér vissza, ha a nincs szükség nagy terhelésre.

A motor leállása

Használat közben a kés és a motor ideiglenesen leállhat olyan akadályok miatt, mint például a fű összetorlódása a vágóburkolat alatti. Ha ez bekövetkezik, és a motorfékfogantyút lenyomva tartja, a termék automatikusan újraindul. Ha a készülék 5-10 másodpercen belül nem indul újra, szükség lehet a vágóburkolat alatti terület kitisztítására. Lásd: A termék tisztítása197. oldalon.

FIGYELMEZTETÉS: Ha a motor leáll, a termék 5-10 másodpercig

automatikusan próbál újraindulni. Várjon legalább 15 másodpercet, mielőtt ellenőrizné a vágófedelet.

FIGYELMEZTETÉS:

A vágóburkolat ellenőrzése előtt engedje el a motorfékfogantyút, fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet. Az akadály eltávolítása után a termék véletlen elindulása sérülésveszélyt okozhat.

A termék () leállítása

FIGYELMEZTETÉS: Mindig állítsa a biztonsági kulcsot „0” állásba, ha a terméket felügyelet nélkül hagyja.

1. A motor leállításához engedje fel a motorfékfogantyút. (ábra 30)
2. Nyissa fel az akkumulátorfedelet, és fordítsa a biztonsági kulcsot „0” állásba. (ábra 31)
3. Az akkumulátor eltávolításához nyomja meg a két kioldógombot, és húzza ki az akkumulátort. (ábra 32)
4. Töltse fel a gyenge töltöttségű akkumulátort. További információért lásd: Az akkumulátor töltése 195. oldalon.

Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.
• Ne nyírjon le többet a fű hosszának 1/3-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.
• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton.
• Tartsa tisztán a vágóburkolatot. A vágóburkolat belső oldalán lerakódott fű és szennyeződés ronthatja a vágási eredményt. Lásd: A termék tisztítása197. oldalon.

Karbantartás

Bevezetés

FIGYELMEZTETÉS: Karbantartás elött el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet.

A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha márkakereskedője nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban.

Részletesebb információért lásd: www.husqvarna.com.

Karbantartási terv

A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja.

A *-gal jelölt karbantartásokhoz az utasításokat lásd: Biztonság189. oldalon.

	Minden használat során	Havi	Évsza-konként
Végezzen általános ellenőrzést. X
Tisztítsa meg a terméket. X
Tisztítsa meg a fogantyúmagasság-állító kar körüli területet. X
Ellenőrizze az indításgátlót. * X
Ellenőrizze, hogy a termék biztonsági eszközei megfelelően működnek-e. * X
Ellenőrizze a vágószerkezetet. X
Ellenőrizze a vágóburkolatot. * X
Ellenőrizze a motorfékfogantyút. * X
Ellenőrizze, nem sérült-e az akkumulátor. X
Ellenőrizze az akkumulátor töltöttségét. X
Ellenőrizze, hogy működnek-e az akkumulátor kioldógombjai, és megfelelően rögzül-e az akkumulátor a termékben.	X
Ellenőrizze az akkumulátortöltő épsegét; győződjön meg arról, hogy megfelelően működik-e.		X
Ellenőrizze az akkumulátor és a termék közötti csatlakozásokat. Ellenőrizze az akkumulátor és az akkumulátortöltő közötti csatlakozásokat is.			X

Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok meg vannak-e szorítva a terméken.
• Ellenőrizze, hogy a termék kábelei úgy helyezkednek-e el, hogy ne tudjanak megsérülni.

A termék tisztítása

• A műanyag részeket tiszta, száraz törlőkendővel tisztítsa.
• A termék tisztításához ne használjon vizet. A víz az akkumulátorba vagy a motorba jutva azok rövidzárlatát vagy a termék károsodását okozhatja.
• Ne használjon nagynyomású mosót a termék tisztításához.
• Ne irányítsa a vízsugarat közvetlenül a motorra.
• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket.

Az akkumulátor és az akkumulátortöltő tisztítása

FIGYELMEZTETÉS: Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt.

FIGYELMEZTETÉS: Az akkumulátor tisztításához ne használjon vegyi anyagokat.

• Mielőtt az akkumulátort a töltőkészülékbe helyezné, győződjön meg róla, hogy az akkumulátor és az akkumulátortöltő tiszta és száraz-e.
• Az akkumulátorsaruk tisztítását sürített levegővel vagy egy puha és száraz ruhával végezze.
• Az akkumulátor és a töltőkészülék felületének tisztítását puha és száraz ruhával végezze.

A fogantyúmagasság-állító kar körüli terület megtisztításához

- Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket. (ábra 33)

A vágószerkezet ellenőrzése

FIGYELMEZTETÉS: A véletlen beindítás elkerülése érdekében fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet.

FIGYELMEZTETÉS:

A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés szempontjából. Mindig cserélje ki a sérült vágószerkezetet.
2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e.

A kés cseréje

Lásd: Műszaki adatok201. oldalon a megfelelő késtípust illetően.

FIGYELMEZTETÉS: A kés cseréjekor rögzítse a kést egy fadarabbal, hogy elkerülje az ujjak sérülését. A kés elmozdulhat, ha a motor ki van kapcsolva, és az ujjak beszorulhatnak a kés és az álló alkatrészek közé.

1. Rögzítse a kést egy fadarabbal. (ábra 34)
2. Távolítsa el a késtartó csavart, az alátétet és a kést. (ábra 35)
3. Ellenőrizze a késtámaszt és a késtartó csavart, hogy sérült-e.
4. Ellenőrizze a motor tengelyét, hogy nincs-e meghajolva.
5. Az új kés rögzítésekor a kés ferde vége a vágóburkolat felé nézzen. (ábra 36)
6. Győződjön meg róla, hogy a kés igazodik a motortengely középpontjához.
7. Rögzítse a kést egy fadarabbal. Helyezze fel az alátétet, és húzza meg a csavart 23–28 Nm nyomatékkal. (ábra 37) (ábra 35)
8. Forgassa meg a kést kézzel, és figyelje, hogy szabadon forog-e.

FIGYELMEZTETÉS:

Használjon strapabíró kesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Indítsa be a terméket, hogy tesztelje a kést. Ha a kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő.

Hibaelhárítás

Akkumulátor

LED az akkumulátoron Ok Megoldás
A zöld LED villog.	Az akkumulátor feszült-sége alacsony.	Töltse fel az akkumulátort. Lásd: Az akkumulátor töltése 195. oldalon.
Az akkumulátor hibajel-ző LED-je villog.	Az akkumulátor túl hid-eg vagy túl meleg a használathoz.	Hagyja lehűlni, vagy vigye beltéri helyiségbe, és melegítse fel az akkumulátort. Ha az akkumulátor hömérséklete megfelelő, ismét használható. Az akkumulátort csak 5 °C és 40 °C közötti környezeti hömérséklet mellett használja a termékben.
	Az akkumulátor leme-rült.	Töltse fel az akkumulátort. Lásd: Az akkumulátor töltése 195. oldalon.
LED az akkumulátoron Ok Megoldás
Az akkumulátor hibajel-ző LED-je világít.	Maradandó akkumulá-torhiba tapasztalható.
	Forduljon az illetékes Husqvarna márkaszervizhez.

Akkumulátortöltő

LED az akkumulátortöltön	Ok Megoldás
A hibajelző LED villog vagy világítani kezd.	Az akkumulátortöltő túl hideg vagy túl meleg a használathoz.	Hagyja lehűlni, vagy vigye beltéri helyiségbe, és melegítse fel az akkumulátortöltöt. Ha az akkumulátortöltő hőmérséklete megfelelő, ismét használható. Az akkumulátortöltöt csak 5 °C és 40 °C közötti környezeti hőmérséklet mellett használja.
	Egyéb hibák. Forduljon az illetékes Husqvarna márkaszervizhez.

Fúnyíró

A figyelmeztetésjelző (hibajelző LED) az akkumulátorfedél alatt található.

Probléma	Villaná-sok szá-ma a hi-bajelző LED-en	Ok Megoldás
Villog a hibajelző LED. A termék nem működik megfelelő-en.	5	A kés megszorult.	A véletlen beindítás megelőzéséhez mindig állítsa a biz-tonsági kulcsot „0” állásba. Távolítsa el az akkumulátort, és várjon legalább 5 másodpercet. Távolítsa el az esetleges akadályokat, és ellenőrizze, hogy a kés szabadon forog-e. Ha a probléma továbbra is fennáll, forduljon az illetékes Husqvarna márkaszervizhez.
		A motor fordulatszá-ma túlságosan le-csökken, majd a mo-tor leáll.	Növelje a vágási magasságot. Lásd: A vágási magasság beállítása195. oldalon.
	10	A motorvezérlő túl forró.	Állítsa le a motort, és várjon, amíg lehül.
Villog a hibajelző LED. A termék leáll.	0	Akkumulátorcsatlako-zó hiba.	Vizsgálja meg az akkumulátor csatlakozóját.
	3	A motor túlterhelése tapasztalható.	Növelje a vágási magasságot. Lásd: A vágási magasság beállítása 195. oldalon.
	8	Az akkumulátor töl-töttségi szintje ala-csony.	Töltse fel az akkumulátort. Lásd: Az akkumulátor tölté-se 195. oldalon.
	9	Akkumulátorhiba, vagy nincs jel az ak-kumulátortól.	Helyezze be megfelelően az akkumulátort, és ellenőrizze az akkumulátorcsatlakozót. Ha az akkumulátoron lévő hibajelző LED villog. Lásd: Akkumulátor 198. oldalon.
	12	Nem megfelelő indi-tási folyamat. A mo-torfékfogantyút a mo-tor beindítása előtt behúzta.	Engedje el a motorfékfogantyút, és várjon kb. 5 másod-percet. A termék elindításához húzza be újra a motorfék-fogantyút.
Egyéb hibák.	Egyéb hibák esetén fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és forduljon az illetékes Husqvarna márkaszervizhez.

Szállítás, tárolás és ártalmatlanítás

Bevezetés

FIGYELMEZTETÉS: A szállítás és tárolás közbeni véletlen beindítás elkerülése érdekében fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet.

A termék szállítási helyzetbe állítása

1. Nyomja meg a magasságállító kart a lábával. (ábra 38)
2. Húzza fel a fogantyút, és húzza ki a magasságállító kart a horonyból.
3. Hajtsa előre a kart, amíg végállásba nem kerül. (ábra 39)
4. Hajtsa a magasságállító kart a vágóburkolat felé. (ábra 40)
5. Szorítsa meg a fogantyúgombokat. (ábra 41)
6. Hajtsa hátra a felső fogantyút. (ábra 42)

Szállítás

- A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.

• Kereskedelmi szállításnál be kell tartani a csomagoláson és címkéken szereplő speciális előírásokat.
• Ügyeljen rá, hogy betartsa a veszélyes anyagokra vonatkozó jogszabályokat a termék szállításra való előkészítésekor. Az esetleges helyi jogszabályokat is be kell tartani.
• Szállításhoz mindig vegye ki az akkumulátort.
• Tegyen ragasztószalagot az akkumulátor csatlakozóira, és gondoskodjon róla, hogy az akkumulátor ne mozdulhasson el a szállítás során.
• Szállításkor rögzítse a terméket.

Tárolás

• Tárolás előtt hagyja lehűlni a terméket.
• Tároláshoz mindig vegye ki az akkumulátort.
• A baleset megelőzése érdekében tároláskor az akkumulátor ne csatlakozzon a termékhez.
• Az akkumulátortöltőt zárt, száraz helyen tárolja.
• Az akkumulátort és az akkumulátortöltőt száraz helyen tárolja, ahol nem alakul ki nedvesség vagy fagy.

• A tárolás során csatlakoztassa le az akkumulátort az akkumulátortöltötöl.

• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.

• A terméket olyan helyen tárolja, ahol a környezeti hőmérséklet -10 °C és 40 °C között van.
• Olyan helyen tárolja az akkumulátort, ahol a környezeti hömérséklet mindig 5 °C és 25 °C közé esik, és védve van a napfénytől.
• Olyan helyen tárolja az akkumulátortöltőt, ahol a környezeti hömérséklet mindig 5 °C és 45 °C közé esik, és védve van a napfénytől.
• A hosszú ideig való tárolás előtt győződjön meg róla, hogy az akkumulátor legalább 30–50%-os töltöttségű.
• Tartsa a terméket, az akkumulátort és az akkumulátortöltőt gyermekektől és jogosulatlan személyektől elzárt területen.
• Tisztítsa meg a terméket, és győződjön meg arról, hogy a fügyűjtő üres.
• Végezze el a jelen kezelői kézikönyvben megadott karbantartási eljárásokat. Lásd: Karbantartási terv197. oldalon.

- A termék hosszú ideig való tárolása előtt végezze el annak teljes karbantartását.

Hulladékként való kezelés

A terméken vagy a csomagolásán található szimbólum azt jelzi, hogy ezt a terméket nem szabad a háztartási hulladék közé helyezni. A megfelelő újrafeldolgozó pontra el kell juttatni az elektromos és elektronikus berendezések hasznosítása érdekében.

A termék megfelelő kezelésének biztosításával segíthet kiküszöbölni azokat a környezetre és az emberre gyakorolt potenciális negatív hatásokat, amelyeket a termék helytelen hulladékkezelése okozhat. A termék újrahasznosításával kapcsolatban az önkormányzat, a hulladékártalmatlanítási szolgáltatást végző vállalkozás, illetve a terméket értékesítő szakkereskedés nyújthat részletesebb tájékoztatást.

(ábra 43)

Műszaki adatok

	LB 144i
Nyírómotor
Motortípus BLDC (kefe nélküli) 36 V
Motor fordulatszáma – SavE, ford./perc 2600/min
Motor fordulatszáma – névleges, ford./perc 3200/min
Motor fordulatszáma – nagy terhelés, ford./perc 3500/perc
Motor teljesítménye – max. kW 0,9
Motor teljesítménye – névleges, kW 0,75
Hajtómotor
Motor teljesítménye – névleges, kW n.a.
Önjárás sebessége, km/h n.a.
Sebességfokozatok száma n.a.
Tömeg
Tömeg (akkumulátor nélkül), kg 15,5
Tömeg (1 db BLi30 akkumulátorral), kg 17,5
Akkumulátor
Akkumulátor típusa Husqvarna akkumulátorsorozat
Akkumulátor üzemideje
Akkumulátor üzemidő, min., (üresjárat) SavE funkcióval, egy 7,5 Ah-s Husqvarna (Bli30) akkumulátorral.	170
Akkumulátor üzemidő, min., (üresjárat) normál üzemmódban, egy 7,5 Ah-s Husqvarna (Bli30) akkumulátorral.	135
Zajkibocsátás ^34
Hangteljesítményszint, mért dB (A) érték 90
Hangteljesítményszint, garantált, LWA dB (A) 92
Zajszintek ^35
Hangnyomásszint a felhasználó fülénél, dB (A) 77
Rezgésszintek ^36
Fogantyú, m/s ^2	0,7
Vágófelszerelés
Vágási magasság, mm 25-75
Vágási szélesség, cm 44
Standard kés Mulch 5298073-10
Tartozék kés n.a.

Jóváhagyott akkumulátorok Típus Akkumulátor kapacitása, Ah	Feszültség, V Tömeg, font/kg
40-B140 Lítium-ion 4,0 36 2,6/1,2
BLi30 Lítium-ion 7,5 36 4,2/1,9

A megadott akkumulátorokhoz jóváhagyott töltők, BLi Bemeneti feszült-ség, V	Frekvencia, Hz	Teljesítmény, W
40-C80	100–240	50–60	68,8
QC250	220–240	50	250

Megfelelőségi nyilatkozat

EU megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: [phone]), a saját felelősségére kijelenti, hogy a termék:

Leírás Fűnyíró
Márka Husqvarna
Típus/modell LB 144i
Megjelölés 2022-as és	újabb sorozatszámok

teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak:

Szabályozás Leírás
2006/42/EK „gépre vonatkozó”
2014/30/EU „elektromagneses megfelelőségre vonatkozó”
2000/14/EK „környezeti zajkibocsátásra vonatkozó”
2011/65/EU	„az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására vonatkozó”

valamint hogy az alábbi szabványok és/vagy müszaki előírások kerültek alkalmazásra: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

Bejelentett tanúsítási szervezet: A(z) 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden igazolja a Bizottság 2000/14/EK jelü irányelve VI., megfelelőségértékelési eljárás című függelékének való megfelelést.

A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok201. oldalon.

Huskvarna, 2022-11-24

$$ \Delta \cdot 2 m $$

Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek, Husqvarna AB

A műszaki dokumentációk felelőse

Sommario
