LC 551VQ - Elektriline muruniiduk HUSQVARNA - Tasuta kasutusjuhend

Toote tüüp	Iseliikuv termiline rootorniiduk
Mark	Husqvarna
Mudel	LC 551VQ
Mootor	Ühesilindriline 4-taktiline, OHV, sundõhkjahutusega
Töömaht	166 cm³
Nimivõimsus	2,7 kW
Kütus	Pliivaba bensiin (oktaaniarv ≥ 90 RON)
Kütusepaagi mahutavus	1,5 L
Õlipaagi mahutavus	0,5 L (SAE 30 õli)
Lõikelaius	510 mm
Lõikekõrgus	26–74 mm (6 asendit)
Kogumiskoti mahutavus	65 L
Sõidukiirus	2,8–5 km/h
Kaal (tühjad paagid)	51,0 kg
Garanteeritud helivõimsuse tase	98 dB(A)
Helirõhutase kõrva juures	86 dB(A)
Vibratsioon roolil	3,2 m/s²
Süüteküünal	Husqvarna HQT-7, vahe 0,7–0,8 mm
Lõiketera	Viide 5875908-10, kogumistüüp
Perioodiline hooldus	Õlivahetus: esimene kord 5 h järel, seejärel iga 100 h järel; õhufiltri puhastamine; tera teritamine/vahetamine
Ohutus	Mootoripidur, lõikekate, käivitustõkis (ei kuulu selle mudeli komplekti)
Lisavarustus	Multšimiskomplekt, purustuster

Korduma kippuvad küsimused - LC 551VQ HUSQVARNA

Kuidas käivitada muruniidukit LC 551VQ?

Veenduge, et süütekaabel on ühendatud süüteküünlaga. Hoidke mootoripiduri käepidet vastu rooli, seejärel tõmmake starterkaablit aeglaselt, kuni tunnete takistust. Tõmmake tugevalt, et mootor käivitada.

Millist mootoriõli kasutada?

Kasutage Husqvarna SAE 30 õli või samaväärset kvaliteetõli. Õlipaagi maht on 0,5 L. Kontrollige õlitaset enne iga kasutamist.

Kuidas reguleerida lõikekõrgust?

Lükake lõikekõrguse reguleerimise hooba ratta suunas, seejärel ettepoole kõrguse vähendamiseks või tahapoole suurendamiseks. Reguleerimisvõimalusi on 6, vahemikus 26–74 mm.

Kuidas hooldada lõiketera?

Kontrollige tera regulaarselt kahjustuste või kulumise suhtes. Vahetamiseks blokeerige tera puuklotsiga, eemaldage polt, paigaldage uus tera nurga suunaga katte poole ja keerake pingule 70 Nm pöördemoment. Kasutage kaitsekindaid.

Mida teha, kui muruniiduk vibreerib ebanormaalselt?

Seiske viivitamatult mootor ja ühendage süütekaabel lahti. Kontrollige, et tera poleks kahjustatud või tasakaalustamata, ja et lõikekate poleks pragunenud. Vajadusel laske tera tasakaalustada või vahetada volitatud teeninduses.

Kuidas puhastada lõikekatet?

Tühjendage kütusepaak, seejärel kallutage muruniiduk külili, summuti allapoole. Peske katte sisemus veega. Ärge suunake vett mootori või õhufiltri poole.

Mis on kogumiskoti mahutavus?

Kogumiskoti mahutavus on 65 liitrit. See kinnitub muruniiduki tagaossa läbi tagumise katte.

Kuidas vahetada mootoriõli?

Laske mootoril jahtuda. Ühendage süütekaabel lahti. Eemaldage õlipaagi kork. Tühjendage kasutatud õli (kasutage pumpa, kui pole tühjenduskorki). Täitke uue SAE 30 õliga õige tasemeni. Kontrollige õlimõõtevardaga.

Millist kütust kasutada?

Kasutage kvaliteetset pliivaba bensiini oktaaniarvuga vähemalt 90 RON (87 AKI). Eelistage alkülaatbensiini, kui see on saadaval. Ärge kasutage E85 bensiini ega segatud õli.

Kuidas transportida muruniidukit?

Tühjendage kütusepaak, et vältida lekkimist. Pärast alumiste nuppude lahti keeramist painutage rool ette. Kinnitage masin transpordi ajaks kuivas ja lukustatud kohas, lastele kättesaamatus kohas.

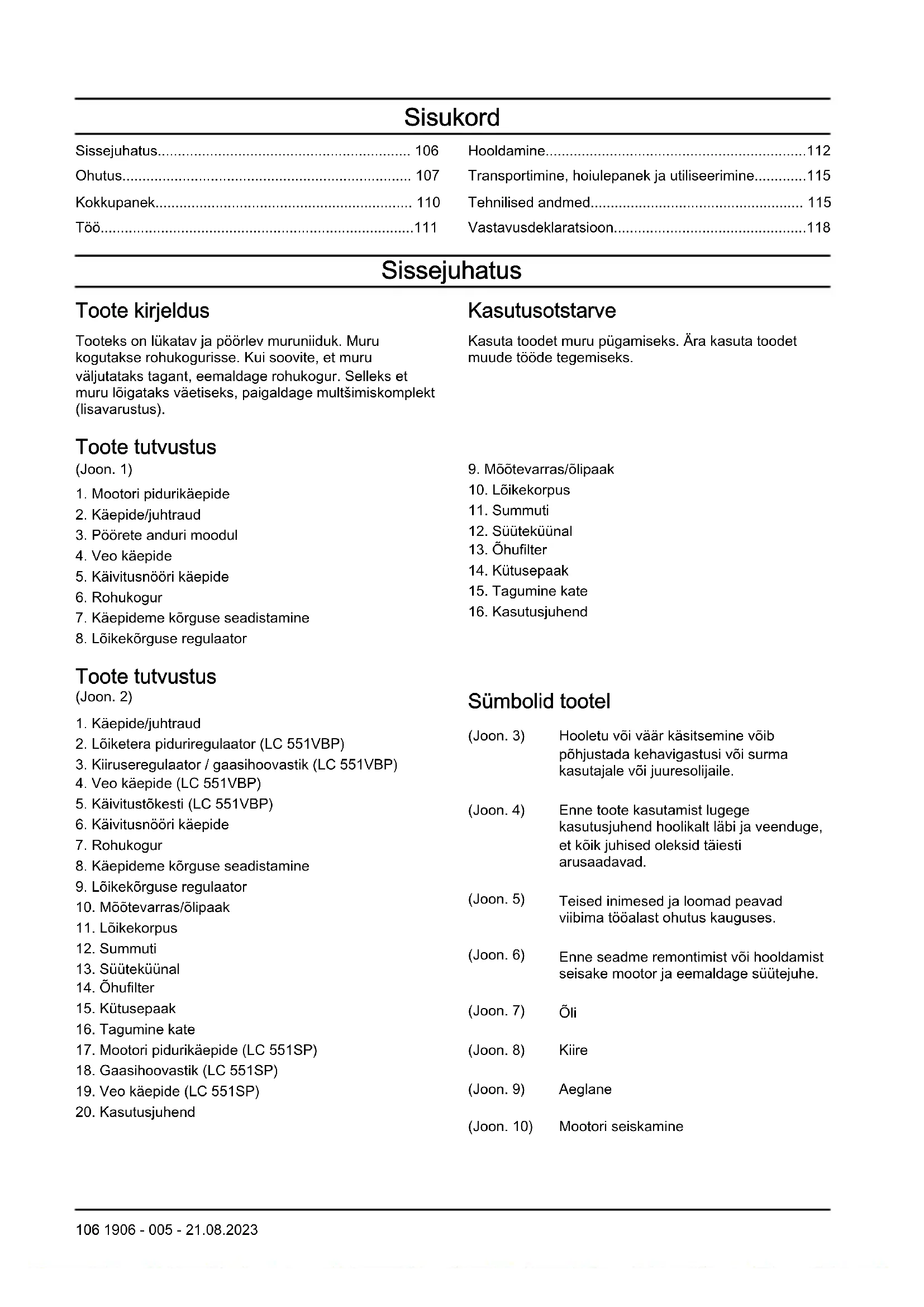

KASUTUSJUHEND LC 551VQ HUSQVARNA

Vastavusdeklaratsioon....118

Sissejuhatus

Toote kirjeldus

Tooteks on lükatav ja pöörlev muruniiduk. Muru kogutakse rohukogurisse. Kui soovite, et muru väljutataks tagant, eemaldage rohukogur. Selleks et muru lõigataks väetiseks, paigaldage multšimiskomplekt (lisavarustus).

Toote tutvustus

(Joon. 1)

1. Mootori pidurikäepide
2. Käepide/juhtraud
3. Pöörete anduri moodul
4. Veo käepide
5. Käivitusnööri käepide
6. Rohukogur
7. Käepideme körguse seadistamine
8. Lõikekõrguse regulaator

Toote tutvustus

(Joon. 2)

1. Käepide/juhtraud
2. Lõiketera piduriregulaator (LC 551VBP)
3. Kiiruseregulaator / gaasihoovastik (LC 551VBP)
4. Veo käepide (LC 551VBP)
5. Käivitustökesti (LC 551VBP)
6. Käivitusnööri käepide
7. Rohukogur
8. Käepideme körguse seadistamine
9. Lõikekõrguse regulaator
10. Möötevarras/õlipaak
11. Lõikekorpus
12. Summuti
13. Süüteküünal
14. Öhufilter
15. Kütusepaak
16. Tagumine kate
17. Mootori pidurikäepide (LC 551SP)
18. Gaasihoovastik (LC 551SP)
19. Veo käepide (LC 551SP)
20. Kasutusjuhend

Kasutusotstarve

Kasuta toodet muru pügamiseks. Ära kasuta toodet muude tööde tegemiseks.

1. Möötevarras/õlipaak
2. Lõikekorpus
3. Summuti
4. Süüteküünal
5. Öhufilter
6. Kütusepaak
7. Tagumine kate
8. Kasutusjuhend

Sümbolid tootel

(Joon. 3) Hooletu või väär käsitsemine võib põhjustada kehavigastusi või surma kasutajale või juuresolijaile.
(Joon. 4) Enne toote kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et köik juhised oleksid täiesti arusaadavad.
(Joon. 5) Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses.
(Joon. 6) Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe.
(Joon. 7) Öli
(Joon. 8) Kiire
(Joon. 9) Aeglane
(Joon. 10) Mootori seiskamine

(Joon. 11)	Õhuklapp
(Joon. 12)	Lõiketera sidur
(Joon. 13)	Olge ettevaatlik – lenduvate esemete ning tagasipõrkumise oht.
(Joon. 14)	Hoidke käed ja jalad pöörlevast terast eemal.
(Joon. 15)	Hoidke käed ja jalad pöörlevatest osadest eemal.
(Joon. 16)	See toode vastab kehtivatele ELi direktiividele.
(Joon. 17)	See toode vastab kehtivatele UK direktiividele.
(Joon. 18)	Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna-Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilisea andmed Ik 115 ja sildil
(Joon. 19)	Mootori heitgaasid sisaldavad vingugaasi, mis on lõhnatu, mürgine ja väga ohtlik. Ärge laske seadmel töötada siseruumis või väikesel suletud alal.
(Joon. 20)	Ärge laske seadmel töötada siseruumis või väikesel suletud alal.
(Joon. 21)	Plahvatusoht!

(Joon. 22)	Kuum pind
(Joon. 23)	Mootor tarnitakse ilma õlita.
(Joon. 24)	Enne seadme kasutamist lisage mootorisse õli.
(Joon. 25)	Ärge kasutage kütust E85.
(Joon. 26)	Hoidke toode lahtisest tulest eemal.
(Joon. 27)	Skannitav kood.

Märkus: Muud tootel olevad sümbolid/kleebised viitavad turu spetsiifilistele juriidilistele nõuetele.

Euro V heitmed

HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Seade on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
• Toode tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate

kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Olge alati ettevaatlik ja toimige arukalt. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.
• Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.
• Hoidke seade puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.
• Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.
• Ärge lubage lastel toodet käsitseda.
• Hoidke lapsed tööalast eemal. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
• Kui seadet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
• Ärge kasutage toodet, mis on kahjustatud või mis ei tööta korralikult.
• Ärge muutke seadet, nii et see ei vasta enam tehase originaalmudelile; ärge kasutage seadet, kui arvate, et seda on muutnud keegi teine.
• Ära muuda mootori kiiruse regulaatori seadistust.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja kivid.
• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.
• Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).
• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.
• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.

• Muru niitmine kallakutel võib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°.

• Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.

• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.

Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 109.
• Veenduge, et teate, kuidas hädaolukorras mootorit kiiresti seisata.
• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju.
• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.
• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.
• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.
• Kui mootor töötab, ärge kinnitage mootori pidurikäepidet käepidemele jäädavalt.
• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mölema käega käepidemest ja köik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.
• Kui mootor on käivitatud, ärge kallutage toodet.
• Olge toote tagasisuunas tömbamisel ettevaatlik.
• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toodet tõsta, seisake esmalt mootor ja lahutage süütejuhe süüteküünlast.
• Ärge köndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.
• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal köndige.
• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.
• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
• Kui müratase ületab 85 dB, kandke kuulmiskaitseid.
• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.
  • Kandke tugevaid pikki pükse.
• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ärge kasutage toodet, mille ohutusseadmed on kahjustatud või ei tööta korralikult.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadmed on kahjustatud või ei tööta korralikult, pöörduge Husqvarnahooldustöökoja poole.
• Ärge muutke ohutusseadmeid.

Lõikeosa katte kontrollimine

Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.
- Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Mootori pidurikäepideme kontrollimine (LC 551SP, LC 551VQ)

Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.
- Käivitage mootor ja vabastage seejärel mootori pidurikäepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Husqvarna volitatud hooldustöökojas. (Joon. 28)

Lõiketera piduriregulaatori ja käivitustõkesti kontrollimine (LC 551VBP)

Lõiketera piduriregulaator seiskab ainult lõiketera, mitte mootorit. Lõiketera piduriregulaatori vabastamisel lõiketera seiskub.

1. Käivitage mootor.

2. Lükake lõiketera piduriregulaatorit juhtraua suunas. Käivitustõkesti peatab liikumise.

3. Lükake käivitustõkesti välja.

4. Lükake löiketera piduriregulaatorit juhtraua suunas. Löiketera hakkab pöörlema.
5. Vabastage lõiketera piduriregulaator. Kui mootor kolme sekundi jooksul ei seisku, laste lõiketera pidurit Husqvarna volitatud hooldustöökojas reguleerida. (Joon. 29)
6. Veenduge, et käivitustökesti liigub lähteasendisse.

Summuti

Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale.

Ärge kasutage toodet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu.

HOIATUS: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik.

- Kontrollige summutit regulaarselt ning veenduge, et see oleks õigesti kinnitatud ja kahjustamata.

Ohutusnõuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.
• Kui kütus satub rõivastele, siis vahetage kohe riideid.
• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.
• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.
• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.
• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.
• Ärge suitsetage kütuse ega mootori läheduses.
• Årge asetage kuumi esemeid kütuse ega mootori lähedusse.
• Ärge tankige kütust, kui mootor töötab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.

• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.

• Ärge tankige mootorit siseruumis. Ebapiisav öhuvahetus vöib pöhjustada lämbumisest vöi vingugaasimürgistusest tingitud kehavigastuse vöi surma.

• Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.
• Ärge täitke kütusepaaki täielikult. Soojuse möjul kütus paisub. Jätke kütusepaagi ülaserva vaba ruumi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

- Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.

• Enne toote hooldamist seisake mootor ja eemaldage süüteküünla süütejuhe.
• Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.
• Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või surma. Ärge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.
• Kui toodet regulaarselt ja õigesti ei hooldata, suureneb oht, et toode saab kahjustada ja võib kedagi vigastada.
• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha Husqvarna heakskiiduga hooldustöökojas.
• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustöökojas.
• Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

Sissejuhatus

HOIATUS: Enne seadme kokkupanemist lugege põhjalikult läbi ohutust puudutav jaotis.

HOIATUS: Enne seadme kokkupanemist eemaldage süüteküünala juhe süüteküünla küljest.

Käepideme kokkupanek

1. Keerake lahti toote vasakul ja paremal küljel asuvad alumised nupud. Veenduge, et plastseib asuks käepideme kronsteini süvendis. (Joon. 30)
2. Paigaldage käepide, nii et see on vastavalt joonisele ettepoole keeratud. (Joon. 31)
   a) Veenduge, et plastseib asuks käepideme ja käepidemekronsteini vahel.
   b) Kinnitage käepide käepidemekronsteini külge.
3. Tõstke käepide üles. (Joon. 32)
4. Keerake nupud korralikult kinni. Käepideme körguse reguleerimise teavet leiate jaotisest Käepideme körguse reguleerimine lk 110.
5. Asetage juhtmed juhtmeklambritesse. Veenduge, et juhtmed poleks keerdus. Kinnitage juhtmeklambrid käepideme külge. (Joon. 33)
6. Kasutage juhtmehoidikut ja kinnitage juhtmed käepidemeklambri külge. (Joon. 34)

Käepideme körguse reguleerimine

1. Keerake alumised hoovad lahti.

2. Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse. (Joon. 35)

3. Reguleerige käepideme körgus ühte kahest vöimalikust asendist.
4. Liigutage nuppe üles käepideme suunas, kuni need peatuvad ja kostab klõpsatus. (Joon. 36)
5. Keerake nupud korralikult kinni.

Muruniiduki seadmine transportasendisse

1. Eemaldage rohukogur.
2. Keerake alumised hoovad lahti.
3. Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse. (Joon. 35)
4. Keerake käepide ettepoole. (Joon. 37)

Toote seadmine tööasendisse

1. Töstke käepide üles. (Joon. 32)
2. Liigutage nuppe üles käepideme suunas, kuni need peatuvad ja kostab klõpsatus. (Joon. 36)
3. Keerake nupud korralikult kinni.

Rohukoguri kokkupanek

1. Kinnitage rohukoguri raam rohukoti külge nii, et koti jäik osa jääb põhja. Hoidke raami käepidet rohukoti peal. (Joon. 38)

2. Kinnitage rohukoguri raami allosa rohukoti allosa külge. (Joon. 39)
   a) Lükake rohukoguri raam soonde. Alustage paremalt küljelt, nagu on näha joonisel, ja liikuge vasakule.

3. Kui rohukoguri raami pole lihtne kinnitada, lõöge rohukoguri raami ettevaatlikult kummihaamriga. Lõöge rohukoguri raami tugevduste vahelt. (Joon. 40)

4. Kinnitage rohukott klambritega rohukoguri raami külge. (Joon. 41)
5. Kergitage tagakaant.
6. Kinnitage rohukogur raami ülaservale.
7. Asetage rohukoguri alaosa muru väljaviskekanalisse. (Joon. 42)

Multšikorgi (lisatarvik) kokkupanek

1. Kergitage tagakaant ja eemaldage rohukogur.

2. Asetage multšikork väljaviskekanalisse. (Joon. 43)

3. Asendage lõiketera multšimiskomplektis oleva multšimisteraga. Vt jaotist Lõiketera vahetamine lk 113.

Muru niitmine ilma paigaldatud rohukoguri või multšikorgita.

• Kergitage tagakaant ja eemaldage rohukogur.
• Kui seadmele on paigaldatud multšikork ja multšimistera, eemaldage need.
• Enne seadme kasutamist sulgege tagumine kate.

Seadme töötamise ajal väljub lõigatud rohi tagumise katte alt.

Töö

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktssionaalsuse:

• Täiendav tooteteave.
- Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus oma mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Enne toote kasutamist

1. Lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.
2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja reguleeritud. Vt jaotist Lõikeosa kontrollimine Ik 113.
3. Täitke kütusepaak. Vt jaotist Kütuse tankimine Ik 111.
4. Täitke ölipaak ja kontrollide ölitaset. Vt jaotist Ölitaseme kontrollimine lk 114.

Kütuse tankimine

Võimaluse korral kasutage keskkonnasäästlikku bensiini/alkülaatbensiini. Kui keskkonnasäästlik või alkülaatbensiin pole saadaval, kasutage kvaliteetset pliivaba bensiini või pliibensiini, mille oktaaniarv on vähemalt 90.

ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See võib seadet kahjustada.

1. Surve vabastamiseks avage kütusepaagi kork aeglaselt.
2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise korral eemaldage osa kütust lapiga ja laske ülejäänul ära kuivada. (Joon. 44)
3. Puhastage kütusepaagi korgi ümbrus.
4. Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
5. Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

Lõikamiskõrguse reguleerimine

Lõikamiskõrgust saab seadistada kuuele erinevale kõrgusele.

1. Lõikekõrguse suurendamiseks lükake lõikekõrguse regulaatorit ratta suunas ja seejärel tagasisuunas.
2. Lõikekõrguse vähendamiseks lükake lõikekõrguse regulaatorit ratta suunas ja seejärel edasisuunas. (Joon. 45)

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Toote käivitamine (LC 551VQ)

1. Veenduge, et süütejuhe ja süüteküünal oleksid omavahel ühendatud.
2. Olge toote taga.
3. Hoidke mootori pidurikäepidet juhtraua vastas. (Joon. 46)

4. Hoidke starteri nööri käepidet paremas käes.

5. Tõmmake starteri nööri väljasuunas, kuni tunnete vastujõudu.

6. Tõmmake hooga, nii et mootor käivitub.

Seadme käivitamine (LC 551SP, LC 551VBP)

1. Veenduge, et süütejuhe ja süüteküünal oleksid omavahel ühendatud.
2. Olge toote taga.
3. Reguleerige gaasihoovastikku.

a) Kui mootor on külm, seadke gaasihovastik öhuklapi asendisse. (Joon. 47)

b) Kui mootor on soe, ärge seadke gaasihoovastikku õhuklapi asendisse.

1. Mudeli LC 551SP korral hoidke mootori pidurikäepidet juhtraua vastas. (Joon. 46)
2. Hoidke starteri nööri käepidet paremas käes.
3. Tõmmake starteri nööri väljasuunas, kuni tunnete vastujõudu.
4. Tõmmake hooga, nii et mootor käivitub.
5. Seadke gaasilüliti täisgaasile.
6. Mudeli LC 551VBP korral tehke järgmist.

a) Vabastage käivitustõkesti.

b) Lõiketerade käivitamiseks lükake lõiketera piduriregulaatorit juhtraua suunas.

Veo kasutamine ratastel

• Tõmmake veo käepidet juhtraua suunas. (Joon. 48)

• Mudelite LC 551VQ ja LC 551VBP korral tehke järgmist. Reguleerige liikumiskiirust käepideme vasakul küljel asuva kiiruseregulaatori abil. Kiiruse suurendamiseks liigutage kiiruseregulaatorit ettepoole ja vähendamiseks tahapoole. (Joon. 49)

• Enne seadme tagasisuunas tömbamist vabastage vedu ja lükake seadet umbes 10 cm edasisuunas.

• Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele.

Seadme seiskamine (LC 551SP, LC 551VQ)

• Veo peatamiseks vabastage veojõu käepide.
• Mootori seiskamiseks vabastage mootoripiduri käepide.

(LC 551VBP) toote seiskamine

• Veo peatamiseks vabastage veojõu käepide.
• Mootori seiskamiseks liigutage gaasihovastik asendisse STOP.

Hea tulemuse saavutamiseks

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.
• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.
• Hoidke lõikamiskate puhtana. Lõikamiskatte siseküljele kogunevad rohujäägid ja mustus võivad lõikamise tõhusust vähendada. Vt jaotist Lõikekorpuse sisepinnapuhastamine lk 113.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

Lisateavet vt www.husqvarna.com.

Hooldusgraafik

ETTEVAATUST: Toote kallutamisel veendu, et öhufilter oleks üleval, mitte vastu maad. Mootori kahjustamise oht.

Hooldusintervallide arvutamisel on aluseks võetud seadme igapäevane kasutamine. Intervallid muutuvad, kui seadet igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised Ik 109.

Hooldus lga päev lga nädal lga kuu
Tee üldkontroll X
Kontrolli ölitaset X
Toote puhastamine X
Lõikevarustuse kontrollimine X
Lõikekorpuse kontrollimine * X
Mootori pidurikäepideme kontrollimine * LC 551SP, LC 551VQ X
Mootori piduriregulaatori kontrollimine * LC 551VBP X
Summuti kontrollimine * X
Süüteküünla kontrollimine X
Õlivahetus (esmalt pärast 5 töötundi, seejärel iga kord 50 töötunni järel ja kord aastas) LC 551SP, LC 551VBP			X
Õlivahetus (esmalt pärast 5 töötundi, seejärel iga kord 100 töötunni järel ja kord aastas) LC 551VQ			X
Õhufiltri puhastamine või väljavahetamine X
Kütusesüsteemi kontrollimine X

Üldülevaatuse läbiviimine

- Veenduge, et köik toote mutrid ja kruvid oleksid korralikult kinni pingutatud.

Seadme puhastamine

• Puhastage plastosi puhta ja kuiva lapiga.
• Ärge puhastage seadet veega. Vesi võib pääseda aku või mootori sisse ja põhjustada lühise või kahjustada toodet.
• Ärge kasutage seadme puhastamiseks survepesurit.
• Ärge valage vett otse mootorile.
• Eemaldage lehed, muru ja pori harja abil.
• Eemaldage sidurikate, kasutage sidurikatte alt muru eemaldamiseks harja. (LC 551VBP)

Lõikekorpuse sisepinnapuhastamine

1. Tühjendage kütusepaak.
2. Asetage toode külili nii, et summuti jääb allapoole.

ETTEVAATUST: Kui toode on asetatud selliselt, et öhufilter jääb allapoole, vöib mootor kahjustada saada.

1. Loputage lõikekorpuse sisepinda veega.

Lõikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküünlalt süütejuhe.

HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga

terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga. (Joon. 50)
2. Eemaldage lõiketera polt.
3. Eemaldage lõiketera.
4. Kontrollige, et löiketera toel ja löiketera poldil poleks kahjustusi.
5. Kontrollige mootori völli ja veenduge, et see poleks väändunud.
6. Uue lõiketera kinnitamisel suunake nurgad lõikekorpuse poole. (Joon. 51)
7. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.
8. Lukustage lõiketera mõne puuklotsiga. (Joon. 52)
9. Kinnitage lõiketera.

a) Mudeli LC 551SP, LC 551VQ korral kinnitage vedruseib ning pingutage polti ja seibi momendiga 70 Nm.

b) Mudeli LC 551VBP korral pingutage polte pingutusmomendiga 50 Nm. (Joon. 53)

1. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Õlitaseme kontrollimine

ETTEVAATUST: Liiga madal ölitase vöib mootorit kahjustada. Enne toote käivitamist kontrollige ölitaset.

1. Asetage toode tasasele pinnale.
2. Eemaldage õlipaagi kork koos selle küljes oleva mõõtevardaga.
3. Puhastage möötevarras ölist.
4. Asetage möötevarras täies pikkuses ölipaaki. Keerake ölipaagi kork tugevasti kinni, et saada ölitasemest öige ülevaade.
5. Eemaldage möötevarras.
6. Vaadake möötevardalt ölitaset.
7. Kui ôlitase on madal, lisage mootoriöli ja kontrollige ôlitaset uuesti.

(Joon. 54)

Märkus: Kasutage mahaminemise vältimiseks lehtrit.

Mootoriõli vahetamine

HOIATUS: Vahetult pärast mootori seiskumist on mootoriöli väga kuum. Enne mootoriöli väljutamist laske mootoril maha jahtuda. Kui mootoriöli satub nahale, puhastage piirkond vee ja seebiga.

(Joon. 55)

1. Eemaldage süüteküunlalt süütejuhe.
2. Eemaldage õlipaagi kork.

3. Tühjendage mootoriöli.
   a) Öli tühjenduskorgiga mudelite puhul: Asetage öli tühjenduskorgi alla mõni mahuti, kuhu mootoriõli saaks valguda.
   b) Mudelite puhul, millel pole öli tühjenduskorki vöi kui anumat pole vöimalik öli tühjenduskorgi alla panna: Kasutage mootoriöli ölipaagist väljalaskmiseks ölipumpa (lisatarvik).

4. Lisage uus mootoriöli, mille tüüpi on soovitatud jaotises Tehnilised andmed Ik 115

5. Kontrollige ölitaset. Vt jaotist Ölitaseme kontrollimine Ik 114.

Mootoriõli lisamine ja vahetamine

- Teavet mootoriõli lisamise ja vahetamise kohta lugege mootori kasutusjuhendist.

Õhufiltri puhastamine ja vahetamine (LC 5551SP, LC 551VBP)

- Teavet õhufiltri puhastamise ja vahetamise kohta lugege mootori kasutusjuhendist.

Toote (LC 551VQ) õhufiltri eemaldamine ja paigaldamine

HOIATUS: Kasutage kaitsekindaid.

1. Avage klambrid öhufiltri kattel.
2. Eemaldage mootorilt ettevaatlikult õhufiltri kate (A).
3. Eemaldage õhufilter (B) ja vahtfilter (C). (Joon. 56)
4. Veenduge, et õhufiltril poleks kahjustusi. Vahetage kahjustatud õhufilter välja.
5. Puhastage ja kontrollige õhufiltrit. Vt jaotist Öhufiltri puhastamine (LC 551VQ) Ik 114.
6. Paigaldage vastupidises järjestuses.

Õhufiltri puhastamine (LC 551VQ)

ETTEVAATUST: Ärge käivitage mootorit, kui öhufilter puudub või on määrdunud.

ETTEVAATUST: Kui öhufilter ei lähe täielikult puhtaks või on kahjustatud, vahetage see välja. Kahjustatud öhufilter kahjustab mootorit.

1. Vajutage lukustussakke (A), eemaldage õhufiltri kate (B) ja eemaldage õhufilter (C). (Joon. 57)
2. Koputage õhufiltrit vastu kõva pinda või puhuge suruõhku puhta õhu poolelt läbi õhufiltri.

ETTEVAATUST: Ärge kasutage mustuse eemaldamiseks harja, kuna see lükkab mustuse öhufiltrisisse.

1. Puhastage õhufiltri hoidik (D) ja õhufiltri kate niiske riidelapiga.

ETTEVAATUST: Veenduge, et õhukanalisse (E) ei satuks mustust.

1. Paigaldage õhufilter. Veenduge, et õhufilter liibuks tihedalt vastu õhufiltrii hoidikut.
2. Paigaldage õhufiltri kate, asetades esmalt oma kohale alumised sakid.

Süütekününla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal vöib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.
• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid.
  a) Veenduge, et tühikäigu pöörete arv on õigesti seadistatud.
  b) Veenduge, et kütusesegu oleks õige.
  c) Veenduge, et öhufilter oleks puhas.
• Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on öige, vt jaotist Tehnilised andmed Ik 115 (Joon. 58)

- Vajaduse korral vahetage süüteküünal välja.

Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.
• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevoolik laske hooldustöökojas välja vahetada.

Kiiruseregulaatori ja gaasihoovastiku reguleerimine

Kiiruseregulaator reguleerib liikumiskiirust. Gaasihoovastiku juhtnupp reguleerib mootori kiirust.

ETTEVAATUST: Ärge reguleerige kiiruseregulaatorit, kui mootor töötab.

1. Liikumiskiiruse reguleerimiseks keerake reguleerimiskruvi (A), et reguleerida juhtmehülsi pikkust. Liikumiskiiruse suurendamiseks muutke juhtmehülss lühemaks.
2. Kui õhuklapi asendit või seiskamisasendit ei saa rakendada, reguleerige mootori kiirust. Keerake reguleerimiskruvi (B). (Joon. 59)

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.
• Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.
• Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Körvaldage kütus spetsiaalses jäätmejaamas.

• Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja önnetusi.

• Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.

• Hoidke toodet kuivas kohas, mis ei külmu.

Körvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.
• Kemikaalid (nt mootoriõli ja kütus) kõrvaldage hoolduskeskuses või spetsiaalses jäätmejaamas.
• Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüüjale või kõrvaldage see taaskasutuskeskuses.

Tehnilised andmed

	LC 551SP LC 551VBP	LC 551VQ
Mootor
Kaubamärk Kawasaki Kawasaki Husqvarna
Mudel FJ180V FJ180V HS 166AP
Mootori tüüp	Ühesilindriline, nelja-taktiline, sundõhkja-hutus, OHV	Ühesilindriline, nelja-taktiline, sundõhkja-hutus, OHV	Ühesilindriline, nelja-taktiline, sundõhkja-hutus, OHV
Silindrimaht, cm3	179 179 166
Kiirus, p/min 2800 2800 2800
Mootori nimivõimsus, kW 36	2,9 2,9 2,7
Süütesüsteem
Süüteküünal NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Elektroodi vahe, mm 0,6–0,8 0,6–0,8 0,7–0,8
Kütuse- ja määrimissüsteem
Mootori määrimistüüp Surve ölifiltriga Surve ölifiltriga Pritse
Kütusepaagi maht, I 1,9 1,9 1,5
Ölipaagi maht, liitrit 0,7 0,7 0,5
Mootoriöli 37	Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Kaal
Tühjade paakidega, kg 48,5	52,5	51,0
Müratasemed 38
Helivõimsuse tase, mõõdetud dB(A)	97	96	97
Helivõimsuse tase, garanteeritud LWA dB(A)	98	98	98
Helitasemed 39
Helirõhutase kasutaja kõrva juures, dB(A)	87	84	86
Vibratsioonitase 40
Käepide, m/s2	4,5 4,5 3,2
Lõikeosa
Lõikekõrgus, mm	26–74	26–74	26–74
Lõikelaius, mm	510 510 510
Lõiketera	Kogur	Kogur	Kogur
Tootenumber	5875908-10	5821494-10	5875908-10
Rohukoguri maht, l	65	65	65
Ajam
Kiirus, km/h 4,1 2,8–5 2,8-5

Vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Muruniiduk
Kaubamärk Husqvarna
Tüüp/mudel LC 551SP, LC 551VBP, LC 551VQ
Identifitseerimine Seerianumbrid alates 2022. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv“
2000/14/EÜ „seadmete müra kohta käiv direktiiv“
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018

Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.

Lisateavet mürataseme kohta vt Tehnilised andmed lk 115.

Huskvarna, 2022-09-29

$$ \Delta \cdot 2 m $$

Claes Losdal, aiandustoodete arendusdirektor, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

Sisällys

Johdanto.... 119

Turvallisuus....120

Asentaminen....123

Käyttö....124

Huelto.... 125
